Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект


Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).


Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.


Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).


Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

Балки пола своими руками


После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

Cтойки, обвязки (стены)


По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен


Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<
Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

Затягиваем стены гидроветрозащитной мембраной


Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома


Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации


До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

  • полы санузла должны быть хорошо гидроизолированы;
  • потолок должен быть пароизолирован;
  • стены должны быть пароизолированы.

Утепление деревянного дома.


Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.


После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление


Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

Каркасный дом своими руками: пошаговая инструкция возведения жилища

Проблема жилья всегда остро стояла в России. Возводились многоэтажные города, здания тянулись всё выше к небу. Однако люди всё чаще стали мечтать о собственной земле ближе к природе, чистому воздуху. Правда, бревенчатые срубы или бетонные строения имели высокую стоимость, да и времени на их возведение уходило немало. Мы не могли остаться в стороне от этой темы, а значит, сегодня речь пойдет о том, как построить каркасный дом своими руками. Пошаговая инструкция, которую мы предоставим в статье, подробно объяснит начинающему мастеру технологию и алгоритм возведения недорогого, быстро строящегося жилища.

Каркасные дома, выстроенные своими руками, смотрятся прекрасно

Содержание статьи

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

ДостоинстваНедостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.

Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.

Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Важная информация! По нормам строительство дома должно производиться не ближе 3 м от края участка. Также в некоторых районах существуют нормы по расстоянию от дороги – не менее 5 м. Перед началом строительства следует уточнить все необходимые моменты в администрации района.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

  1. Свайно-винтовой фундамент.
  2. Ленточное основание.
  3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

ИллюстрацияОписание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины. Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами. Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации.

Поэтапная технология строительства каркасного дома: нижнее перекрытие

Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

Обвязка фундамента: как она выполняется, материалы изготовления

Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.

Варианты соединения бруса при сборке обвязки фундамента

Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

Обустройство чернового пола: нюансы выполнения работ

На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.

Ниши пола готовы к укладке утеплителя

В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

ИллюстрацияОписание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними. Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей. Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке. Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа. Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Полезная информация! Сборка каркасов стенок на полу будущего дома производится не только потому что это удобно. Такой способ позволяет не ошибиться с длиной будущей стены.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

ИллюстрацияОписание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Важная информация! Специалисты советуют изготавливать обрешётку самостоятельно – только тогда можно быть уверенным, что она будет одинакового размера (в отличие от покупной). Это очень важно для конечного результата, ведь она станет основой для финишного покрытия крыши.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Важно! Окна и двери в каркасных домах устанавливаются непосредственно после возведения кровли, когда внутренняя отделка ещё не началась.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Завершающая стадия строительства– внутренняя отделка

Что касается внутренней отделки, то здесь никаких особенностей нет. Все работы производятся в том же порядке, как и в любом доме или квартире. Материалы, дизайн интерьера, цветовая гамма – это всё ограничивается лишь фантазией и финансовыми возможностями хозяина. На страницах Homius.ru есть разделы, где Уважаемый читатель может найти всю необходимую информацию по этому вопросу.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

В заключение

Удобное, теплое жильё, возвести которое самостоятельно даже без опыта в строительстве вполне реально – это каркасные дома. Отзывы владельцев таких построек это подтверждают. Главное подойти к подобной работе с полной ответственностью. При должном отношении к работе и последующим уходом за жилищем такой дом будет согревать теплом и уютом Вас и Ваших близких очень долго и, возможно, в нём успеют пожить даже Ваши внуки.

Надеемся, что изложенная нами сегодня информация была полезна читателю. Если у Вас остались какие-либо вопросы, редакция Homius.ruс удовольствием на них ответит в максимально сжатые сроки. От вас требуется лишь изложить суть в обсуждениях ниже. Если у Вас есть опыт строительства подобных домов, просим поделиться им с начинающими домашними мастерами. Он им обязательно пригодится. Пишите, спрашивайте, общайтесь, делитесь. Напоследок предлагаем вам посмотреть небольшой, но весьма информативный видеоролик по сегодняшней теме.



Предыдущая

СтроительствоЕсть ли будущее у модульных домов для круглогодичного проживания: изучаем вопрос

Следующая

СтроительствоЧто можно сделать из ЛСТК: ещё один материал для быстрого возведения строений и сооружений

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Каркасный дом своими руками, пошаговая инструкция строительства

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.

Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева. К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

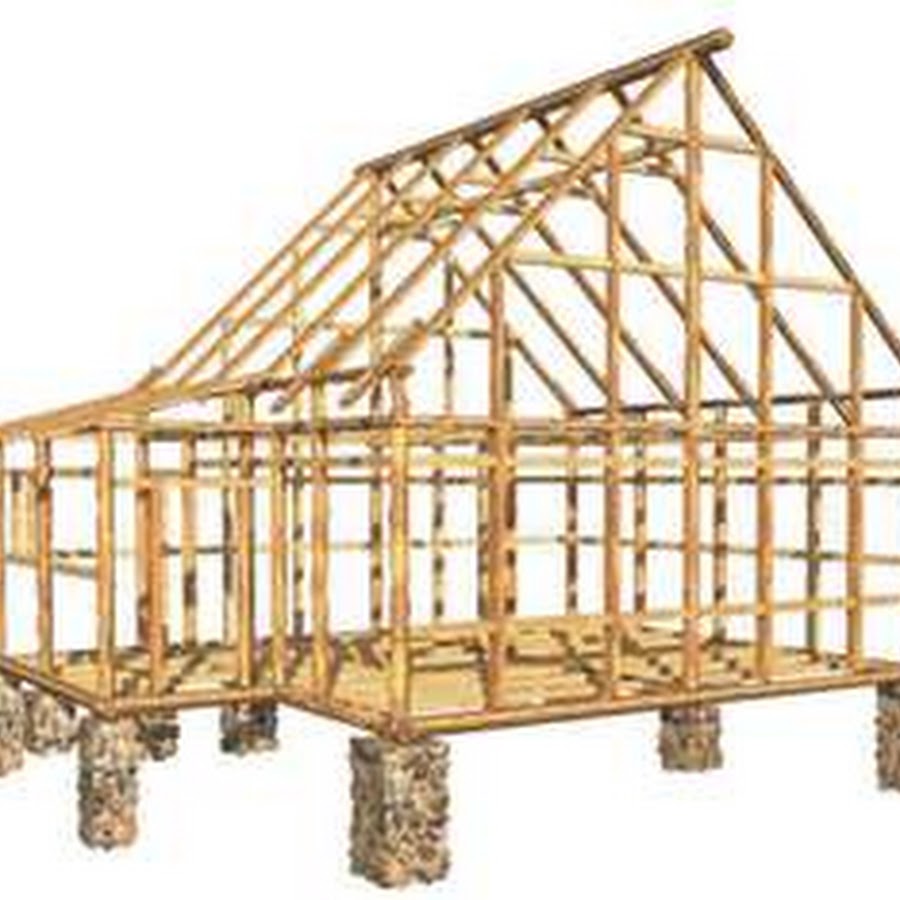

Каркас дома

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:

  1. На готовый фундамент улаживается нижняя обвязка (см. рис. 1);
  2. По углам нижней обвязки устанавливают столбы из бруса, между которыми ставятся стойки из досок. Столбы и стойки должны стоять строго вертикально. Все они фиксируются при помощи временных раскосов, закрепленных снаружи (см. рис. 1);
  3. На выставленные и закрепленные опоры сверху улаживается верхняя обвязка, на которую крепятся балки перекрытия (см. рис. 1);
  4. Рис 1. Схема каркаса первого этажа

  5. После укладки верхних балок, по аналогии первого этажа возводится второй (мансардный). При его отсутствии монтируется стропильная система, с последующим формированием кровельного пирога;
  6. На пол кладутся лаги и, предварительно утеплив, закрываются черновым полом;
  7. Устанавливаются межкомнатные перегородки. Формируются окна  и двери;
  8. Внешние стены дома утепляются изнутри и закрываются черновой обшивкой снаружи;
  9. При отсутствии второго этажа утепляется потолок и закрывается черновыми досками;
  10. По дому разводится электрика и сантехника;
  11. Завершающим этапом строительства будут являться отделочные работы в доме снаружи и изнутри.

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: фундамент из монолитной плиты, ленточный фундамент, свайно винтовой фундамент и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

Виды фундаментов, которые можно использовать при строительстве каркасных домов

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.

Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм. гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см.

Варианты соединений углов нижней обвязки

Важно! Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром 16-18 мм. Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм. Шаг крепления анкеров от 1-1.5 м. Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.

Сверху шпилек надеваются шайбы толщиной не менее 3 мм., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

Установка угловых столбов

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм.

Установка угловых столбов

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм. Для крепления уголка использовать черный фосфатированный саморез по дереву.

Крепление столба используя металлический уголок

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.

Специалисты настоятельно не рекомендуют использовать устаревший способ крепления столбов, применяя схему полной либо частичной вырубки нижней обвязки и части столба.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.

Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

  • Шаг — 400 мм. Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
  • Шаг — 600 мм. Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

Рис 2. Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2).

Укладка бруса верхней обвязки

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:
Перекрытие чердакаПерекрытие между этажем
Пролет 3 м. — доска 120х70 мм.Пролет 3 м. — доска 120х70 мм.
Пролет 4 м. — доска 150х80 мм.Пролет 4 м. — доска 160х80 мм.
Пролет 5 м. — доска 160х100 мм.Пролет 5 м. — доска 190х110 мм.
Пролет 6 м. — доска 180х130 мм.Пролет 6 м. — доска 210х120 мм.

Если кратность проема не равна 1 м., то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.

К примеру возьмем дом с размерами 5х8 м., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м. Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

Укосы и перемычки

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм.

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Крепление укосов

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.

Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Усиление конструкции горизонтальными перемычками.

Возведение стропильной системы

Процесс возведения стропильной системы каркасного дома практически ничем не отличается от других типов строений. Единственное, что нужно учитывать это несущую способность несущих стен. Каркасный дом в этом немного уступает остальным, поэтому проектируя крышу это необходимо учесть.

Изготавливать кровельный пирог и выбирать тип покрытия нужно из облегченных материалов. Оптимальным вариантом будет обычная двухскатная крыша накрытая мягкой кровлей.

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.

Строительства каркасного дома самому с нуля: Пошаговая инструкция +Видео

На сегодняшний день индивидуальное строительство становится всё более распространенным в России. Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы.

[conten

А разобраться с процессом постройки каркасного дома своими руками Вам поможет наша пошаговая инструкция. Всё строительство включает в себя несколько этапов, рассмотрим по порядку каждый из них.

Подготовка места и фундамента для будущего дома

Прежде всего, определитесь с расположением дома. Место для строительства каркасного дома должно быть сухим и хорошо продуваемым, грунт также не должен содержать большое количество влаги – это сделает Ваш дом совсем не долговечным. Площадка для строительства должна быть идеально ровной, если это не так, перед тем как начать заливку фундамента – разровняйте поверхность.

После того, как выровняете поверхность, можно приступать к подготовке траншеи. Вы должны вырыть траншею по размерам постройки, глубиной около 80 см. Совсем небольшая глубина объясняется легкостью даже двухэтажного каркасного дома. Глубину траншеи следует увеличить примерно в 2 раза в зависимости от климатических условий. Соответственно в регионах, где грунт промерзает сильнее, глубина траншеи должна быть около 1,5 метров.



После того как траншея готова, можно приступать к опалубке. Лучше всего собирать её из обрезных досок. Их ширина должна ровняться ширине котлована, а высота должна быть на 40 см. больше, чем глубина траншеи.

Затем начинается процесс заливки фундамента. На дно траншеи укладывается смесь из битого шифера, кирпича, камней и засыпается песком. Затем вся эта смесь тщательно проливается водой. Процедура с песком и водой повторяется около 4 раз, как только песок перестанет оседать, этот процесс можно завершить. Далее изготавливается каркас основания дома. Для этого используйте трубы, любую арматуру, швеллер и т.д. Конструкция будет гораздо надежней, если детали между собой вы будете сваривать.

Последний этап – это подготовка бетонной смеси из песка, цемента, мелкого гравия и воды, а также, непосредственная заливка. Готовая смесь постепенно заливается в траншею, тщательно разравнивается и утрамбовывается.



Проект каркасного дома

Лучше всего разработку проекта доверить профессионалам, так как это достаточно серьёзный процесс. Проект обязательно должен быть привязан к месту строительства, и согласован с различными службами, которые наверняка будут вносить в него свои изменения. Технология строительства каркасного дома предусматривает прокладку инженерных систем на определенных этапах, всё это необходимо учесть в плане.

Если Вы всё же решите делать проект самостоятельно, учитывайте, что кроме всего вышесказанного, каркасный дом не должен быть очень больших размеров: лучше, чтобы длина стены не превышала 8 метров. Кроме того, при подготовке проекта важно решить: будете ли вы использовать дом сезонно, или планируете жить в нем круглый год. Во втором случае, Вам необходимо утеплить дом.

Сборка нижней обвязки

После того, как фундамент подготовлен, необходимо провести гидроизоляционные работы. Для этих целей используется рубероид, лучше всего – в 2 слоя. Гидроизоляционный слой предотвратит попадание влаги в дом и на древесину, и обезопасит конструкцию от гниения.

Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.

На этом же этапе укладываются лаги пола. Для этого в брусе вырезаются пазы, в которые и следует уложить лаги на расстоянии не более 60 см.

После этого, на лаги необходимо закрепить бруски и уложить на них черновой пол, для которого можно использовать любой вид доски. Далее укладываются пароизоляционный материал и утеплитель. В качестве утеплителя можно использовать минеральную вату либо пенопласт. Сверху всё застилается обрезными досками 40х150 мм., уплотняется скобами и клиньями, а также прибивается к лагам.

Строительство каркаса

Теперь мы переходим к одному из самых важных этапов сборки каркасного дома, предусмотренному пошаговой инструкцией. Так как каркас – это «скелет» дома, который будет нести нагрузку всей конструкции, на этом этапе следует быть особенно внимательными.

Каркас дома может быть металлическим или деревянным. В первом случае, для работы вам понадобятся металлические профили и сварочное оборудование.

Для изготовления же деревянного каркаса следует использовать твердые породы древесины, такие как дуб, лиственница или сосна.

На этом этапе стойки, подготовленные по высоте дома, устанавливаются в пазы нижней обвязки. Для устойчивости они закрепляются при помощи укосин (временных), связываются обвязками и ригелями. После того, как все вертикальные стойки установлены, можно приступать к их соединению с верхней обвязкой. Это делается также с помощью пазов, предварительно сделанных в брусе. Расстояние между пазами нижней и верхней обвязки должно быть абсолютно одинаковым, чтобы не допустить перекосов всей конструкции.

Когда верхняя обвязка установлена, временные укосы убираются и устанавливаются постоянные, которые добавят каркасу прочности.

Возведение стен каркасного дома

Следующим этапом можно приступить к наружной обшивке стен дома. Для этого можно использовать доски, вагонку, сайдинг, псевдобрус и др. материалы. Стена обшивается сплошным щитом, при этом не заколачиваются только оконные и дверные проемы.

После того, как все стены готовы, можно начинать утепление с помощью минеральной ваты, пенопласта, пенополистирола или других материалов на Ваше усмотрение. Здесь важно учесть, что если Вы будете проживать в доме круглый год, толщина утеплителя должна быть не менее 5 см.

Утеплитель укладывается между балками, на все пространство, без каких-либо пустот. Поверх утеплителя закрепляется гидроизоляционная пленка. Изнутри стены каркасного дома можно обшить гипсоволокнистыми плитами или ОСП.



Монтаж потолка и крыши каркасного дома

Потолок каркасной конструкции крепится на балки, установленные на верхней обвязке с помощью пазов и гвоздей. Балки должны быть объединены и верхней и нижней обвязками для устойчивости и надежности конструкции. Далее устанавливается потолочный щит из шпунтованных досок. Здесь также важным моментом является утепление и гидроизоляция потолка. Изначально на потолочный щит укладывается пароизоляционный материал, который крепится рейками либо степлером. Затем, настилаются полимерные мембраны или специальные пленки с пароизоляционным эффектом. На уровне балок перекрытия укладывается утеплитель. Им должно быть заполнено все пространство без зазоров. Поверх него снова укладывается гидроизоляционный материал. Если вы строите двухэтажный каркасный дом, последний слой гидроизоляционного материала закрывается щитом из досок, поверх которого укладываются лаги, а на них настилается пол второго этажа.

Технология строительства каркасного дома позволяет выполнить крепление основных элементов крыши самыми различными способами, это зависит от того, какой уклон и количество скатов Вы выберете, а также от кровельного материала, размеров и количества стропил.

Наиболее распространенный вариант — двухскатная крыша. Под ней можно обустроить мансарду или чердак, расширить жилое пространство каркасного дома. К тому же, соединение стропил в коньке – наиболее удобный вариант. В таком случае, стропила стыкуются краями с помощью торцевого соединения под выбранным вами углом. Далее монтируется прореженная или сплошная обрешетка крыши, её тип выбирается исходя из типа кровельного материала. Наиболее подходящим материалом кровли является битумная черепица, металлочерепица или профнастил. Эти материалы легко монтировать, они достаточно легкие и доступные.

Каркасный дом – действительно комфортный и доступный вариант индивидуального строительства. Если вы считаете, что этот вариант Вам подходит, перед началом работы Вам нужно тщательно продумать и спланировать все этапы. Надеемся, наша пошаговая инструкция будет Вам полезна!

Пошаговая инструкция по строительству каркасника своими руками

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

  • верхняя и нижняя обвязка;
  • вертикальные стойки;
  • стропильная система;
  • теплозвукоизоляционный слой;
  • внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность. Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы. Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный. Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

Тип фундамента

Мелкозаглубленный

Глубокозаглубленный

Глубина траншеи

400-600 мм

Ниже глубины промерзания

Высота над уровнем земли

200-400 мм

300-400 мм

Плюсы

Бюджетность, отработанная технология

Надежность, непродуваемый цоколь

Минусы

Необходимо учитывать характеристики грунта, есть ограничения по высоте здания

Сложно делать своими руками, не рекомендуется для участков с уклоном, требуется подъезд миксера с бетоном

На втором месте находится свайный фундамент – буронабивной или винтовой. В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм. Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

  • утрамбованная песочная подсыпка;
  • жесткий пенопласт толщиной 200 мм;
  • армированная бетонная смесь;
  • трубы теплого пола;
  • выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый. Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

  • несущая конструкция используется в сочетании с ленточным или свайным фундаментом;
  • решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен. Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки. Существует два варианта:

  • собирать все элементы на месте установки;
  • поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

  1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента. Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
  2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке. Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
  3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски. Их толщина зависит от площади дома.
  4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм. Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз».

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

  • ветрогидроизоляция;
  • внешняя обшивка из ОСП-плит;
  • утеплитель;
  • пароизоляция;
  • внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный этап строительства каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

  • Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
  • Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель. Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Закладка Постоянная ссылка.

Каркасный дом своими руками: поэтапное выполнение работ

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы)Шаг установкиПрименение
2193-10Дома, пирсы, ангары
1592-5Аналогично
1332-5Аналогично
1082-5Тяжелые ворота, пирсы, ангары, дома, заборы
892-4Можно использовать в качестве дополнительных свай, для домов, хозблоков
761-3Легкие постройки, террасы, указатели, знаки дорожного движения
590.5-2Аналогично



Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого.  Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную  пленку.





8. Внутренняя отделка

Дом готов! Осталось дело за малым — сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Построить каркасный дом своими руками инструкция » Строительство и ремонт

Построить каркасный дом своими руками инструкция.

Топ статей на сайте.

Каркасные дома определенно являются одними из самых надежных, экономичных, теплых и энергоэффективных, из всех существующих на сегодняшний день. Каркасное домостроение давно завоевало скандинавские страны, составляет 80% загородной недвижимости в Европе и 90% всего строительства в Канаде и США. Каркасные дома повсеместно распространены в странах с холодным климатом и сейсмоопасных местностях.

Теперь технология каркасного домостроения выходит на новый уровень и в России. Все больше застройщиков осваивают эту технологию, но к сожалению, далеко не все из них ответственно отнеслись к соблюдению норм и правил возведения каркасных домов. Технология зачастую нарушается, в угоду удобству строителей, а порой просто потому, что строители не в полной мере освоили её.

К счастью, построить каркасный дом своими руками просто и совсем недорого . Для этого не надо обладать особыми знаниями и умениями, не требуется собирать бригаду «профессионалов». Достаточно иметь качественный подробный проект, одного-двух помощников и умения владеть обычными инструментами на бытовом уровне, такими как молоток, пила и карандаш.

Все этапы и подробная пошаговая инструкция строительства каркасного дома освещены в разделе, где я описал строительство своего дома с мансардой 6?10, 102 м2 «». А в разделе «» Вы найдете подробное описание всего процесса строительства одно- двух- этажных каркасных домов, приложив чертежи и руководство для самостоятельной сборки каркасных домов размерами: 6х7 84 м2, 6х10 105 м2, 6х10,5 121 м2, 8,4х10,5 172 м2, 7,5х12 90 м2, 10х13 126 м2.

Каркасный дом от фундамента до кровли.

Фундамент . возведение фундамента является самой главной и ответственной работой при строительстве любого дома. Технологий изготовления фундамента довольно много: монолитная плита, ленточный фундамент, винтовые сваи с обвязкой или без, столбчатый фундамент и т.д. Каждая технология имеет свои нюансы и условия применения. Например, конструкция столбчатого буронабивного фундамента может закладываться с помощью бура ТИСЭ двустороннего действия. Это обусловливает его невысокую стоимость в сравнении с железобетонным или монолитным фундаментом. В зависимости от проекта, его стоимость может быть меньше от 2х до 6 раз, но возведение требует некоторых усилий и времени.

Каркасные дома позволяют использовать фундамент практически любого типа и стоимости.

Подробнее с различными технологиями изготовления фундамента, а также условиями их применения, можно ознакомиться в разделе.

Каркас стен . основу стен каркасного дома представляет несущий деревянный каркас, который обшивается ориентированно-стружечными плитами OSB. Использование влагостойких крупногабаритных панелей по типу OSB — ОСП (ориентировочно-стружечная плита), придает общую жёсткость конструкции, защищает древесину от воздействия агрессивной среды и предотвращает выдувание тепла из утеплителя.

Обработка древесины антипиренами от возгорания и антисептиками от жучков и плесени, также добавляют надежности, долговечности и прочности каркасному дому на долгое время. По расходам материалов и трудоёмкости, стены каркасного дома самые экономичные. Им требуется в 3-4 раза меньше древесины, чем бревенчатым и брусовым, и они во столько же раз легче их. При использовании эффективного утеплителя стены каркасного дома гораздо тепло-экономичнее других.

Отделка стен каркасного дома возможна сразу после их установки, так как они не подвержены усадке в отличие от бревенчатых или брусовых, которым требуется время на усадку от года-двух до трёх лет.

Внутренняя отделка стен каркасного дома может быть выполнена различными материалами. Однако при строительстве каркасного дома своими руками, внутренняя отделка обычно выполняется гипсокартонном (ГКЛ) или вагонкой. Они крепятся поверх парозащитной плёнки к стойкам каркаса, с соблюдением вент-зазора, для предотвращения отсыревания деревянных конструкций и утеплителя.

Внешняя отделка каркасного дома выполняется самыми разнообразными способами: окраска, отделка сайдингом или вагонкой, цементно-стружечной плиткой, фасадной штукатуркой, обычным или декоративным кирпичом, теплоизолирующими панелями и т.д. Перед отделкой вентилируемого фасада, каркасные стены можно покрыть ветрозащитной мембраной. Наружные стены можно дополнительно внутри заполнить утеплителем, и затем сделать внешнюю отделку как описано выше.

Теплоизоляция каркасного дома производится различными утеплителями, но среди них есть безусловные фавориты. Более подробно ознакомиться с преимуществами и недостатками различных видов утеплителей, можно в статье.

Дополнительное заполнение утеплителем межэтажных перекрытий и межкомнатных перегородок избавляет от эффекта сквозняка, снижает шум и уменьшает теплопотери, сохраняя в каждом отдельном помещении свой микроклимат.

Отопление каркасного дома . в каркасно-щитовых домах, так же, как и в домах из бревна и бруса, для отопления можно устанавливать камины, печи, котлы на любом топливе и различные отопительные системы на стены, пол и потолок.

И всё-таки, почему же стоит купить проект каркасного дома.

Начну с того, что я сам такой построил (строительство описано в разделе «» выбрав его из множества технологий, тщательно все рассчитав, и взвесив все за и против: экономичность, теплоэффективность, трудозатратность, стоимость, лёгкость монтажа одним человеком и многое другое. Выбор был очевиден.

Каркасный дом не уступает брусовым, срубам или кирпичным. Но в отличии от них строительство каркасного дома своими руками во много раз доступней и проще. Каркасный дом можно строить более тщательно и качественно, самостоятельно или с помощником, не полагаясь на удачу в выборе строителей.

Каркасный дом, в сравнении с другими деревянными домами, имеет более правильную геометрию, так как качество пиломатериала здесь не играет решающей роли. Брус же редко бывает правильной формы, его часто ведет и после укладки. Это чревато щелями и сквозняком, следовательно, и дальнейшими затратами на отопление и доделки.

В каркасном доме сразу можно применять чистовую отделку, ему не требуется усушка и усадка. Такой дом более легкий, а за счет правильного каркаса и более крепкий.

Возможно, кирпичный дом смотрится более основательно, но если Вы не проживаете в нем постоянно, то в таком доме возможны проблемы с сыростью. Отопление кирпичного дома также может влететь в копеечку.

У каркасного дома неограниченные возможности по планировке и размерам. Его можно строить модульно, постепенно пристраивая дополнительные помещения и поэтапно отделывая их. В брусовом или кирпичном доме это весьма проблематично. Размеры брусовых домов и срубов более стандартны, и как правило получаются прямоугольные коробки с небольшими окнами. С каркасной конструкцией полет Вашей фантазии практически ничем не ограничен. Можно построить эксклюзивный и непохожий на другие дом причём совсем недорого.

Немаловажна и возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить. За сруб же надо выложить круглую сумму сразу, и сборку затягивать нельзя. Так же при постройке домов из бревна, бруса, кирпича или пенобетона. Плюс Вам понадобится заказывать несколько больших машин с материалами и кран для их разгрузки. При постройке же каркасного дома можно всё увезти за один раз, а мелочи довезти на легковом автомобиле. С другими домами такой фокус не пройдёт. Доставка, разгрузка и хранение, это дополнительные затраты.

Подводя итог хочу сказать, что строительство каркасного дома своими руками это действительно просто, удобно и недорого. И всем известная поговорка здесь как нельзя кстати: «Глаза боятся, а руки делают». Все получится, стоит только взяться, а взяться стоит.

Об этом свидетельствует множество благодарственных писем, поступающих нам на почту. А в интернете, на разных сайтах можно встретить десятки описаний, оставленных нашими заказчиками о строительстве домов своими руками по нашим проектам. Красивые, тёплые и удобные дома своими силами, они уже возвели, быстро и совсем недорого! Присоединяйтесь и Вы.

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов.

Как построить А-образную раму

Одной из самых прочных конструкций является А-образная рама, каркас которой состоит просто из ряда треугольников. Основания треугольников — это балки, поддерживающие пол, а стороны — стропила, удерживающие совмещенные стены и крышу. Простота конструкции и сравнительно низкая стоимость делают его популярным выбором для загородных домиков или автономных домов. Его основой может служить любой стиль фундамента.

Планирование А-образной рамы

Самая распространенная форма — равносторонняя — балки и стропила одинаковой длины и расположены под углом 60 градусов друг к другу.Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между перекрытиями и стропилами» ниже). А-образную раму можно построить практически любого размера, просто варьируя количество треугольников и их размеры, но кабина со спальным чердаком должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство для головы на обоих этажах. Для небольшой конструкции, подобной описанной здесь, три человека могут поднять собранные треугольники на место без помощи специального оборудования. Конструкция со стропилами более 24 футов может оказаться слишком громоздкой для команды любителей.Обрамляйте двери и окна в торцевых стенах. Для большой А-образной рамы запланируйте много окон, чтобы интерьер не был слишком темным.

Инструменты для А-образной рамы

  • Отвертка
  • Циркулярная пила
  • Хомуты С-образные
  • Электродрель
  • Молот
  • Уровень плотника
  • Плотницкая площадь
  • Отвес
  • Гаечный ключ
  • Сабельная пила

Материалы А-образной рамы

  • 1 на 2, 2 на 4
  • 2 на 6, 2 на 8
  • Обработанные давлением 2 на 6, 2 на 10, 4 на 4
  • Фанера для наружных работ (3/4 дюйма)
  • Клей для дерева
  • Обычные гвозди (2 дюйма, 2 1/2 дюйма, 3 1/2 дюйма)
  • Гвозди обычные оцинкованные (2 1/2 дюйма, 3 дюйма, 3 1/2 дюйма)
  • Гвозди с цилиндрической головкой (2 1/2 дюйма)
  • Шурупы для дерева (1 3/4 дюйма No.8)
  • Кровельные материалы
  • Болты с квадратным подголовком (5/8 дюйма на 6 дюймов; 1/2 дюйма на 4 дюйма, 6 дюймов)
  • Стяжные винты (1/2 дюйма на 4 дюйма)
  • Анкеры и гвозди универсальные и обрамляющие
  • Лестница деревянная
  • Бетонная смесь

Анатомия А-образной рамы

Эта равносторонняя А-образная рама с шириной 20 футов с каждой стороны опирается на тройные балки размером 2 на 10, обработанные давлением, поддерживаемые опорами из кирпичных блоков. Треугольники, расположенные на расстоянии 24 дюймов друг от друга, образованы стропилами 2 на 8, соединенными в вершинах фанерными косынками и зажатыми внизу парами обработанных давлением балок 2 на 6.(Для кабины большего размера, чем эта конструкция, потребуется брус для каркаса соответственно большего размера.) На торцевых стенах и под спальным чердаком между стропилами крепятся горизонтальные воротниковые балки 2 на 6. Стропила торцевых стен удвоены, чтобы обеспечить ровную поверхность для крепления гвоздей для внешней обшивки. Спальный чердак, к которому ведет лестница, обрамлен перилами, прикрепленными к столбам и стропилам. Коленные перегородки по бокам кабины обеспечивают скрытые места для хранения вещей. Палуба опирается на балки размером 2 на 6, расстояние между которыми составляет 16 дюймов.Столбы для перил крепятся к балкам настила. Лестница установлена ​​на бетонных основаниях и крепится к настилу металлическими анкерами. Вся открытая древесина — это пиломатериалы, обработанные под давлением. Показана кровля из битумной черепицы.

Обычный угол между перекрытиями

(Длина стропил, длина балки, угол стропила / балки, угол стропила / стропила)


16 футов, 12 футов, 68 градусов, 22 градусов
16 футов, 14 футов, 64,1 градуса, 26 градусов
16 футов, 16 футов, 60 градусов, 30 градусов
20 футов, 12 футов, 72.5 градусов, 17,5 градусов
20 футов, 14 футов, 69,5 градусов, 20,5 градусов
20 футов, 16 футов, 66,4 градусов, 23,6 градусов
20 футов, 20 футов, 60 градусов, 30 градусов

Резка А-образных балок и стропил

  1. Чтобы быстро разрезать балки и стропила, сделайте приспособление для каждого разрезаемого угла.
  2. Отметьте обрезную доску под углом балок или стропил и положите ее на рабочую поверхность.
  3. Поместите по 2 на 4 с каждой стороны доски и закрепите их винтами.
  4. Совместите 1 на 2 с меткой и прикрутите его к 2 на 4 в качестве направляющей для резки.
  5. Проведите циркулярной пилой по направляющей, прорезав все три доски.
  6. Снимите обрезную доску и замените ее балкой или стропильной балкой с размеченной длиной.
  7. Совместите метку с пропилом и обрежьте доску.
  8. Обрежьте другой конец так, чтобы оба среза были под углом к ​​середине.

Сборка треугольников А-образной рамы

  1. Зажмите концы двух балок вокруг основания стропила, совместив концы и края досок, и просверлите отверстие диаметром 5/8 дюйма в трех слоях.
  2. Скрепите доски вместе с помощью болта с квадратным подголовком 5/8 на 6 дюймов, шайбы и гайки.
  3. Таким же образом прикрепите противоположные концы балок к основанию другого стропила.
  4. Из 3/4-дюймовой фанеры для наружных работ вырежьте две треугольные косынки под тем же углом, что и у А-образной рамы.
  5. Соедините верхние концы стропил вместе и закрепите косынки с каждой стороны шва с помощью столярного клея и 1 3/4 дюйма шурупов № 8.
  6. Добавьте второй болт с квадратным подголовком к каждому стыку балки и стропила.
  7. Соберите оставшиеся треугольники таким же образом, но прикрепите косынки только к одной стороне каждого торцевого треугольника.
  8. Оставляя по крайней мере 7 футов высоты над головой, отметьте оба стропила каждого треугольника на торцевых стенах и под чердаком для воротниковых балок. Для каждого треугольника вырежьте две опорные балки, чтобы они поместились между внешними краями стропил, а затем закрепите их болтами, как вы делали балки.
  9. Отрежьте распорки 1 на 2 по ширине балки и закрепите их 2-дюймовыми общими гвоздями между всеми парами балок балок и воротниковых балок с интервалом в 2 фута.
  10. Удвойте стропила концевых треугольников: отрежьте четыре куска стропильной доски — две для размещения между балками и воротником и две между балками и пиками стропил — и прибейте их к внешней стороне стропил гвоздями 2 1/2 дюйма. .

Возведение треугольников А-образной рамы

  1. Отметьте места треугольников на балках с интервалом в 2 фута.
  2. Корки от гвоздей — 1 фут длиной 2 на 4 — на внутренней стороне внешних балок с каждой стороны меток для переднего торцевого треугольника.
  3. С помощью пары помощников поднимите и поместите концевой треугольник на балке между струпьями.
  4. Прикрепите треугольник по вертикали и закрепите его двумя гвоздями размером 2 на 4, прибитыми по диагонали между стропилами и внешними балками так, чтобы верх каждой распорки находился на расстоянии не менее 4 1/2 футов от основания стропил.
  5. Поместите и прикрепите оставшиеся треугольники таким же образом, закрепив их гвоздями 1 на 2 с каждой стороны соседнего треугольника.
  6. Когда все треугольники закреплены, удалите корки и прикрепите треугольники к балкам, установив универсальный каркасный анкер с каждой стороны каждой балки.В районе с сильным ветром используйте ураганные стяжки. Прибейте нижние уголки треугольников к балкам.
  7. Обшить внешнюю часть каркаса, укладывая настил для встряхивания, или панели 4 на 8 из 5/8-дюймовой фанеры для наружных работ для металлической кровли или битумной черепицы. Работайте снизу вверх, закрепляя оболочку общими гвоздями диаметром 2 1/2 дюйма. Оставьте зазор 1/8 дюйма вокруг панелей и расположите стыки в шахматном порядке. После того, как вы уложите нижний ряд панелей, снимите распорку.
  8. Покройте пол фанерой.

Последние штрихи

Если А-образная рама включает чердак, обеспечьте его лестницей или лестницей и прочными перилами. Положите колоду, если вы ее строите, на тот же фундамент, что и основная конструкция, и окружите ее перилами. Купите террасные лестницы в строительном центре или соорудите их на месте. Во время строительства установите изоляцию между балками пола, стропилами и стойками торцевых стен.


Перепечатано с разрешения из Cabins & Cottages , опубликованных Fox Chapel Publishing, 2011.


Первоначально опубликовано: 25 ноября 2011 г.

Как построить дом с А-образной рамой шаг за шагом

Дома с А-образной рамой построить относительно легко, если вы купите строительный комплект. Однако этот процесс требует приверженности и хороших навыков.

В этой статье я хочу сделать ее очень простой для вас и дать вам список практических шагов, которые нужно выполнить, чтобы ваш дом стал реальностью.

1. Знайте, что вам нужно

Первым шагом будет выбор модели и начало планирования с учетом этого.
К сожалению, невозможно выбрать модель, если у вас нет кристально четкого представления о том, что вы хотите с ней делать и для чего она вам нужна.

Мы очень подчеркиваем необходимость в первую очередь создать собственное видение. Мы серьезно … вот как вам следует начать.

2. Выберите модель и установите фигуру

Когда вы определитесь, что хотите построить, выберите модель комплекта дома.
Обратите внимание, мы не рекомендуем строить дом с нуля (это было бы самоубийственной миссией). Начать нужно с готового решения, домашнего комплекта, который был разработан и протестирован.
Домашний комплект без сюрпризов.

Если вы используете один из наших наборов, вы можете выбрать свою модель и узнать цену.

Номер, который вы получаете, предназначен только для домашнего комплекта, и, как правило, вам нужно удвоить это число, чтобы закончить дом.
NB : к этому числу нужно добавить стоимость земли.

Это просто для того, чтобы дать вам приблизительную цифру бюджета, который вам нужен, чтобы осуществить это.

Перед тем, как начать проект, вам нужно вникнуть в мелкие детали бюджета и учесть все, что вам нужно будет купить, чтобы закончить дом (подробнее об этом чуть позже).

3. Можете ли вы себе это позволить?

Основываясь на количестве, которое вы получили на шаге 2, быстро проверьте реальность и посмотрите, можете ли вы позволить себе строительство.
Если вы этого не сделаете, не вся надежда потеряна. Вы можете оставить эту идею на несколько лет и вернуться к ней, когда ваше финансовое положение улучшится, или выбрать модель меньшего размера.

4. Выберите участок

Излишне говорить, что для постройки дома нужен участок земли.
Если он у вас уже есть, хорошо. Если вы этого не сделаете, пора искать его.Следующие пункты содержат советы о том, о чем следует помнить.

5. Загрузите чертежи

Получите чертежи для конкретной модели, которую вы выбрали, и распечатайте их.
Они понадобятся вам на следующем шаге, когда вы пойдете за предварительным одобрением.

6. Получите предварительное разрешение

Для строительства дома вам необходимо разрешение муниципалитета.
Рекомендуется получить предварительное разрешение ПЕРЕД любым другим ходом.

Если у вас уже есть земля, вы должны быть уверены, что сможете построить на ней дом в форме буквы А.

Несмотря на то, что это очень старый тип конструкции, дома с А-образным каркасом иногда воспринимаются как новинка и не приветствуются разрешительными органами.

Одним из самых больших препятствий для утверждения является наклон крыши. Убедитесь, что ваш муниципалитет согласен с этим и что они готовы дать вам разрешение на конкретный участок земли, которым вы владеете.

Если у вас еще нет земли, вы можете повторить процесс до тех пор, пока не найдете место, где они позволят вам построить дом своей мечты.

В сельской местности, как правило, меньше ограничений в отношении того, что можно построить.

7. Спланируйте все в деталях

Если вы зайдете так далеко, вы попадете в 1% людей, которые поддерживают свои желания и принимают меры для формирования своей реальности.

Поздравляем!

На этом этапе вам необходимо начать планирование работ, получить четкое представление обо всех материалах и услугах, которые вам необходимо заказать, и о том, сколько это будет стоить.

Чтобы помочь вам в этом, у нас есть два руководства:

  • Руководство «100 вопросов» (44 страницы), в котором рассказывается о том, как строить дом с нуля, и рассказывается более 100 важных вещей, на которые следует обратить внимание. .
  • Руководство по составлению бюджета (30 страниц + таблица), которое поможет вам определить общую стоимость вашей сборки.

Обе направляющие являются полезными инструментами, которые можно использовать для строительства любого типа дома (не только А-образной рамы).

Не будьте перегружены домашним заданием, которое вам нужно сделать на этом этапе. Это вполне осуществимо, и мы готовы помочь.

8. Получите свои финансы прямо

Располагая полным бюджетом, который вы подготовили, обратитесь в свой банк и получите ссуду на строительство.

Если он вам не нужен … поздравляю, вы можете перейти к следующему шагу.

Обратите внимание, что банки ценят детали и им понравится бюджет, который вы подготовите с помощью нашего руководства по составлению бюджета.

Кроме того, чем более детализирован бюджет, тем меньше сюрпризов вам придется столкнуться во время строительства.

9. Закажите комплект

Пора заказать комплект для дома и заказать все другие услуги, которые вам понадобятся для завершения ремонта дома.

Если вам интересно, что это за другие услуги, Руководство «100 вопросов» — хорошее место для начала прояснения этого вопроса.

10. Постройте фундамент

Фундамент должен быть готов до того, как комплект прибудет на вашу территорию.

Необходимо подготовить имущество к работам, устроить земляные работы и правильно построить фундамент.

В этой статье вы найдете несколько советов.

11. Соберите конструкцию

После того, как вы получите комплект, вам нужно собрать его на уже построенном фундаменте.

Монтажные работы могут быть выполнены вами и вашей семьей (или друзьями) или местными плотниками.
Комбинация того и другого также будет работать. В конечном итоге вам решать, как настроить этот этап работы.

12. Сделайте его водонепроницаемым

Обеспечение защиты дома от непогоды — ваш приоритет номер один на данном этапе.

В комплект входят ветрозащитная мембрана, кровельное покрытие, окна. С помощью этих компонентов вы можете быстро закрыть дом и начать работать «в помещении».

13. Установите изоляцию

Следующее, что вам нужно сделать, это установить изоляционный материал на крышу, а также на переднюю и заднюю стены.

Изоляция занимает много места. По этой причине он не входит в комплект. Вы должны получить его локально.

Изоляция должна быть установлена ​​правильно, так как она выполняет важную функцию по поддержанию тепла в вашем доме. Здесь нет права на ошибку.

14. Установите герметичный слой

Изоляцию необходимо защитить изнутри паропроницаемой мембраной, защищающей изоляционный материал от влажного воздуха в помещении.

Отсутствие экранирования изоляции должным образом приведет к проникновению пара в изоляцию и конденсации.
Влажная изоляция теряет свои тепловые свойства и со временем гниет и образует плесень.

Обеспечение герметичности дома — необходимость.
Вам следует запланировать испытание дверного воздуходувки, чтобы проверить, насколько герметично вам удалось его сделать.

15. Отделка экстерьера

После завершения «срочных работ» можно закрыть фасад и карниз и придать дому окончательный внешний вид.

16. Технические установки

Теперь вы можете приступить к работе внутри.Пора позаботиться о:

  • электричестве
  • водопроводе
  • вентиляции
  • отоплении
  • возможном камине или плите
Для установки некоторых из этих технических установок требуются специальные лицензии. Вам следует уточнить в своем муниципалитете, что вам разрешено делать самому и что вы должны заключить с специализированной компанией.

В любом случае эти вещи следует планировать заранее и учитывать в бюджете до мельчайших деталей.

17.Отделка интерьеров

Работы по внутренней отделке занимают очень много времени. Планируйте проводить здесь большую часть времени на постройку дома.

Внутренние отделочные работы включают:

  • Закрытие всего деревянными досками (или гипсокартоном, если хотите)
  • установка лестницы
  • установка напольного покрытия
  • установка оконных и напольных покрытий
  • покраска интерьеров
  • облицовка ванной комнаты плиткой и кухни
  • установка сантехники
  • установка посуды

18.Обставьте его

Когда вы приедете сюда, большая часть работы будет сделана.

Пора придать индивидуальности вашему новому дому.

Купите то, что хотите, и превратите пустое пространство в уютное гнездышко для своей семьи.

19. Очистите сайт

Нет, вы еще не закончили.
Снаружи все в беспорядке. Вам нужно это очистить.

Обрезки древесины, обрезки досок, электропроводка, камни …

Для правильной уборки площадки обычно требуется не один сезон… если вы не заказываете это как услугу.

20. Работы по благоустройству

После того, как дом закончен, и на нем убрано, в вашем бюджете еще должно быть место, чтобы посадить несколько деревьев и сделать свой участок земли похожим на маленький рай.

Выводы

Поздравляем!
Вы дочитали до самого конца этой статьи, и теперь у вас должно быть лучшее представление обо всех шагах, которые необходимо предпринять, чтобы построить дом с А-образной рамой … или любой другой комплект дома в этом отношении.

Это большой объем работы и множество деталей, которые нельзя упускать из виду.

Строительство дома с нуля — это не то, что вы можете сделать без подготовки … поэтому убедитесь, что у вас достаточно времени, чтобы получить необходимые знания.

Чтобы научиться строить своими руками и опробовать их, мы выпустили подробные чертежи нашего самого маленького дома Solo Hobby. Он включает в себя список всех материалов и инструментов, необходимых для постройки этого дома. Он доступен в нашем Интернет-магазине. Ссылку на это можно найти здесь.

Зачем строить А-образный дом? — Логово

Больше, чем просто культовая архитектура, узнайте, почему так много людей решили строить дома и коттеджи с А-образной рамой.

В 1961 году, в разгар послевоенной эры «А-образной рамы как изображения досуга», журнал Time писал, что «А-образная рама — не новая идея: первый человек, который прислонил два полюса друг к другу и накинул на них шкуру, это была его рудиментарная версия ».

По правде говоря, это утверждение можно принять за чистую монету, чтобы обозначить, что А-образная рама является одним из старейших традиционных изображений здания или дома.Но в очень специфический момент это, казалось бы, рудиментарное решение для надземной крыши превратилось в нечто современное и гламурное.

В тот момент в Америке начался послевоенный бум жилья для отпуска.

После Второй мировой войны американцы обнаружили, что у них больше располагаемых доходов, и они стали тратить деньги ради удовольствия. Эта концепция в конечном итоге распространилась за пределы модной одежды, бытовой техники или автомобилей на дома для отдыха, которые стали золотым стандартом для современных американцев, живущих полной жизнью.

Enter, загородный дом в форме буквы А. Это открыло дорогу будущему видению дизайнерами этого архитектурного дизайна как символа досуга и удовольствия. Наряду с А-образным состоянием ума пришла ранняя волна комплектных товаров для дома, нацеленных на выходцев и домашних мастеров, подобно возрождению комплектных домов, которое мы наблюдаем сегодня.

Сегодня универсальность А-образной рамы выходит за рамки простого лыжного шале или маркетингового трюка. Архитекторы, строители и любители природы все чаще обращаются к дизайну как к красивому решению для современного жилища.

По мере того, как мы объединяем наше идеалистическое видение как «возврата к основам», так и наслаждения свободой отдыха на природе, A-образная рама движется к более новой, неподвижной версии этой вневременной конструкции.

Здесь мы подробно объясним, почему так много людей выбирают А-образную раму и почему вы тоже можете это рассмотреть. Рассмотрите следующие общие идеи и углубитесь в подробные концепции, представленные ниже, чтобы получить больше.

Почему стоит построить дом А-образного профиля:

В дополнение к заполнению пробелов, касающихся всех преимуществ постройки кабины или дома с А-образной рамой, мы также подробно рассмотрим, как выбрать наиболее идеальный комплект или планы здания, а также где найти вдохновение для начиная вашу сборку.

Так почему же кабины и дома с А-образной рамой так популярны среди строителей-новичков?

Потому что тот же базовый рисунок, который позволил двум опорам наклоняться вместе и образовывать крышу, все еще актуален для легкости создания современной А-образной рамы с земли сегодня. Кроме того, А-образные рамы очень легко адаптируются, они предлагают близость к природе и упрощенный стиль, который трудно сопоставить с другими типами конструкций.

Конструкция А-образной рамы делает ее идеальной конструкцией для любых погодных условий.В более теплом климате основное жилое пространство на уровне земли остается прохладным, поскольку более горячий воздух поднимается к вершине здания. В более прохладном климате с сильным снегопадом А-образная конструкция с глубоким уклоном позволяет снегу легко соскальзывать со здания, что позволяет избежать скопления снега и нагрузки на вашу крышу.

Можно кое-что сказать о визуальных эффектах, которые А-образная рамка оказывает на наше сознание, с мгновенной ассоциацией с расслаблением и чем-то «отличным» от того, к чему мы привыкли.

Неудивительно, что конструкция с А-образной рамой может поддерживать высокий уровень заполняемости в краткосрочной аренде собственности и может сразу вызвать интерес, если вы решите выставить свой дом с А-образной рамой на продажу.

Чтобы пролить больше света на это, популярные аккаунты в Instagram, которые демонстрируют каюты и образ жизни на открытом воздухе, часто вызывают до 10 раз интерес при размещении фотографий в А-образных рамках, в отличие от других стилей кабин или домов.

Точно так же A-образные рамки на Airbnb часто полностью забронированы на целые сезоны заранее, например, это место в нашем уютном районе Катскиллс и в разделе элитной недвижимости в New York Times любят выделять красивые A-образные элементы.

А-образные рамы

часто упоминаются как доступный вариант для строительства крошечных домов, как подчеркнули здесь наши друзья из Field Mag.Имея начальную точку менее 15000 долларов на строительство А-образной рамы, вы можете получить жилое помещение с деньгами, оставленными на благоустройство, украшение или приключения.

С другой стороны, нет недостатка в экстравагантно оформленных А-образных оправах, так что вы можете представить себе диапазон вариантов между этими двумя крайностями.

Из-за характерной формы А-образной рамы конструкция имеет одну и ту же форму, обрамленную снова и снова по всей длине кабины или дома. Этот повторяющийся процесс каркаса, который часто называют экструзионной структурой, позволяет сократить время сборки и дает возможность учиться и совершенствоваться в процессе работы.

При формировании А-образной рамки, если вы идете по пути «сделай сам», вы разовьете мышечную память, пока вы работаете с тем, что третий треугольный компонент А-образной рамки будет работать намного быстрее, чем первый. Это значительно упрощает строительство для начинающего строителя, когда вам нужно использовать меньший набор навыков, чтобы завершить сборку.

Чистый дизайн А-образной рамы универсален по своей привлекательности. Благодаря хорошо продуманному плану здания часто вы попадете в открытое жилое пространство с высокими потолками, которые достигают высшей точки и достигают высшей точки и проникают естественным светом за счет использования целых секций стен как окон и дверей.

При правильной конструкции, обеспечивающей структурную целостность и идеальную изоляцию вашей крыши, световые люки легко устанавливаются, чтобы обеспечить еще больший доступ к естественному свету в вашем помещении. Тем не менее, предостережение: пусть вас не обманывают конструкции с А-образной рамой, набитые слишком большим количеством световых люков, которые могут привести к потенциальным точкам отказа в кровельной системе.

Благодаря большому центральному пространству, А-образные рамы легко адаптируются с точки зрения того, как вы используете пространство. Вы не ограничены только двухъярусной комнатой или спальными помещениями, скорее, эти жилища могут быть идеальными для студий йоги, офисных помещений и даже мест для отдыха, таких как стены для скалолазания.

Возможно, одна из самых больших привлекательностей для менее опытных строителей — это простота доступа к ряду вариантов с точки зрения строительных планов или комплектов для начала работы над своим следующим проектом.

Это правда, что простой поиск в Интернете возвращает миллионы результатов при поиске планов и комплектов зданий с А-образной рамой, но это также означает, что вам необходимо соблюдать меры предосторожности при выборе наилучшего варианта для вашей сборки. Подробнее об этом ниже.

Хотя некоторые могут рассматривать наклонные стены А-образной крыши как недостаток с точки зрения проектирования жилого пространства, есть простые решения, которые могут исправить это, если это не идеально для вас.

Слуховое окно — это окно или пространство, которое вертикально выступает из наклонной крыши, что делает его идеальным дополнением или модификацией к конструкции с А-образной рамой.

Добавление стратегически расположенных слуховых окон к А-образной раме не умаляет знаковой архитектуры и силуэта здания и может добавить значительное жилое пространство в крошечный дом.

Выше мы отметили обилие вариантов, доступных при рассмотрении вопроса о покупке или строительстве дома с А-образным каркасом. Тем не менее, важно знать, что не все А-образные рамы спроектированы с учетом всех инженерных и дизайнерских решений, необходимых для создания долговечной и вневременной конструкции.

К числу часто упоминаемых недостатков плохо спроектированной А-образной рамы относятся утечка энергии без надлежащей изоляции, шаткая внутренняя планировка, не позволяющая эффективно использовать пространство, и устаревшие конструкции, которые заходят слишком далеко в направлении ностальгии.

Для последнего переход в А-образную рамку иногда может ощущаться как «отступление во времени» с чрезмерно стилизованной эстетикой, напоминающей ранее упомянутые послевоенные дома отдыха 50-х и 60-х годов. В Den нам это не нравится.Честно говоря, мы обнаруживаем, что большинство наших клиентов (не говоря уже о сегодняшнем рынке недвижимости) тоже не такие.

Итак, возникает вопрос, как вам подойти к поиску наиболее идеальных планов здания или комплекта А-образной рамы на иногда перенасыщенном онлайн-рынке?

Возможно, в первую очередь, поинтересуйтесь в сообществе. Теоретически компании, которые могут похвастаться «простыми наборами А-образной рамы для самостоятельного изготовления», должны пользоваться уважением в сообществах DIY или строительных сообществах. Даже молодые компании, которые только начинают свою деятельность, должны быть в состоянии указать вам хотя бы одного или двух довольных клиентов, которые добились хороших результатов с их предложениями.Если вы просто не находите этого, это может быть тревожным сигналом.

После того, как вы сузили круг до пары вариантов архитекторов или дизайнерских компаний, которые предлагают планы или комплекты, которые проходят проверку сообщества, подумайте о логистике, о том, кто будет строить вашу А-образную раму и каков ваш бюджет.

Существует заблуждение, что покупка набора означает, что материалы будут доставлены на ваш участок земли, и вы сможете легко выполнить свой проект своими руками.

Однако это не так. Лучше подумать о проектах дома в комплекте — подумать о чем-то похожем, чем вы занимались в прошлом.Вы когда-нибудь собирали комод от Ikea? Даже при наличии достаточно четкого руководства по эксплуатации и некоторого опыта в строительстве это может занять несколько часов и немного расстроить. А теперь представьте, что этот комод имеет размер 1000 квадратных футов.

Вы легко узнаете, на что ссылается ваше руководство по сборке комплектов, когда они говорят о подоконнике? Или как насчет того, чтобы соединить окна вместе? Размышляя в этих терминах, легче понять, что если это ваше первое родео, вам все равно может понадобиться строитель, чтобы собрать свой комплект.

При рассмотрении лучших планов дома или комплектов для любого дома, А-образные рамы не являются исключением, критерии должны включать эти инженерные объекты.

Вам нужно будет подумать, помимо прочего, о размере, стиле, качестве поставляемых активов, строительных нормах, разрешениях и стоимости.

Часто планы построения могут быть лучшим путем для строителя с любым уровнем опыта, потому что они обеспечивают гибкость и персонализацию, чего нельзя будет с наборами. Наборы также продаются неопытным строителям, утверждающим, что их легко сделать своими руками, но в действительности часто бывает наоборот.

Комплекты

могут быть невероятно сложными по своей конструкции, и последнее, чего хочет самодельный строитель, — это иметь бюджет на то, чтобы дорогая строительная бригада пришла и сохранила сборку после того, как они натолкнулись на слишком много препятствий.

С другой стороны, вы можете подумать, что передача полного комплекта строительной бригаде поможет вам быстрее достичь желаемого результата. Подумай еще раз. Наборы могут чрезмерно усложнить внутренний процесс строительной бригады, требуя другого подхода, чем обычно.

Кроме того, время ожидания получения вашего комплекта полностью зависит от компании, у которой вы приобрели, и списки ожидания и время обычно не исключаются, прежде чем вы нажмете кнопку «Купить». С планом здания вы получаете доступ к тому, что вам нужно, чтобы немедленно начать строительство.

В любом случае планы здания с А-образной рамой могут показаться менее полными, чем комплект, но на самом деле они могут значительно упростить ваш проект даже для начинающего строителя DIY.

Есть причина, по которой архитектура с А-образной рамкой продолжает украшать обложки публикаций о высоком дизайне, туристические сайты и ваши собственные строительные доски Pinterest.

Те же настроения, которые так сильно резонировали с американцами послевоенной эпохи, которые искали выход для отдыха и досуга, сохраняются и сегодня. Фактически, в сегодняшнюю эпоху постоянной работы, чрезмерного использования технологий и многих из нас, живущих в оживленных городских центрах, кажется более важным, чем когда-либо, найти способ вернуться к природе и восстановить связь с собой и землей.

Это может частично объяснить новое обнаруженное воссоединение строений и сообществ, ищущих природу, с архитектурой А-образной формы, а также то, что этот стиль строительства может представлять для нас.Есть что сказать об интриге и освежающем качестве, которое вызывает А-образная рама, когда мы проезжаем мимо или приближаемся к одному из них пешком.

Эту интригу и свежесть ощущает и наш разум, когда мы исследуем залитый солнцем лес или когда достигаем вершины горы. Доступ к этим чувствам через архитектуру — еще один способ для таких создателей и творцов, как мы, почувствовать себя более связанными и обоснованными.

Благодаря большому спросу, наши собственные планы с А-образной рамой теперь доступны для покупки и предлагают лучший (совсем не предвзятый) вариант для ориентированного на дизайн образа жизни на открытом воздухе.Планы А-образной рамы Den разработаны для строителей с любым уровнем опыта, и наша самая маленькая А-образная рама (еще не совсем представленная на рынке) собирается всего за один день строительства.

От Fischer Price до Рудольфа Шиндлера, самые культовые модели с А-образной рамой вдохновили современную интерпретацию классического стиля. Универсальный стиль и вневременной дизайн хорошо продуманной А-образной оправы никогда не выйдут из моды.

Каркас дома: советы, идеи и материалы

Каркас — это каркас дома.Если каркас крепкий, он обеспечивает необходимую поддержку для всего, что следует за ним. Но если он слабый, никакая дорогая отделка не скроет недостатки: эти идеально оштукатуренные стены начнут трескаться каждый раз, когда хлопнет дверь, гранитные столешницы будут постепенно выходить из уровня, а полы из дубового дуба будут подпрыгивать и скрипеть, как ржавая пружина.

«Сокращение рамок — самая большая ошибка, которую вы можете сделать, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем начнут проявляться провисание, подпрыгивание и движение.«

Хотя основы современного каркаса стен с каркасом не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые были новинкой до середины 1970-х годов, ускорили процесс сборки; пиломатериалы постепенно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны находиться в руках опытных плотников, которые знают, как ими пользоваться.«Они построят его правильно с первого раза, — говорит Том, — так что потом вы не пожалеете». Чтобы узнать, как Том обрамляет дом, читайте дальше.

Каркасы домов могут быть сделаны из толстых столбов и балок (самый старый способ обрамления) или из очень длинных шпилек (каркасы воздушных шаров викторианской эпохи). Но Том Сильва обычно обрамляет одноэтажные «платформы», состоящие из стен с гвоздями высотой 8 или 9 футов, опирающихся на обшитый фанерой черновой пол. Каждая история оформляется поверх предыдущей, пока не пришло время поставить на крышу.

Каркасная схема дома

Иллюстрация Яна Ворпола

Советы по обрамлению дома

Гвозди
  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических стыках.
  • Не переусердствуйте. Головка гвоздя, вонзившаяся слишком глубоко в дерево, не выдерживает полного веса.

Рамки
  • Пространство последовательно .Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает прочную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериал с штамповкой «S-сухой» или «KD» (сушеный в печи) с меньшей вероятностью деформируется и перекручивается.
  • Держите дерево сухим. Блоки штабелируют над землей и накрывают брезентом.

Обшивка
  • Используйте фанерные зажимы для кровельных и стеновых панелей. 1/8 дюйма зазор, который они создают между листами, предотвращает коробление.
  • Положите листы перпендикулярно обрамлению. Повышает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут улучшить прочность склейки на треть.

Идеи каркаса от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Обеспокоенность по поводу слабости гвоздей, особенно в регионах, подверженных землетрясениям и ураганам, привела к тому, что металлические ремни и стяжки стали незаменимыми в кодовых книгах и на сегодняшних рабочих площадках, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов фурнитуры из оцинкованной стали, от балочных подвесок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным пистолетом для гвоздей скорость установки почти не снижается. Примечание: используйте только гвозди, указанные производителем — без замены!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной OSB (ориентированно-стружечной плиты), склеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса).Он такой же прочный, как двукратный распил такой же ширины, но весит вдвое меньше, и его длина составляет до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховодов можно прорезать в полотне (с заданными размерами и интервалами) без нарушения структурной целостности. TOH впервые применила двутавровые балки при строительстве амбара 1989 года в Конкорде, штат Массачусетс, и Том использует их с тех пор.

Спроектированные балки Балки

LVL состоят из шпона, склеенного под действием тепла и давления.Все фанеры ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

В то время как LVL обычно используются в качестве коньковых балок и коньков над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и стрингеров для лестниц — везде, где ему нужна максимальная производительность на минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они прочны, как сталь, но он может разрезать их обычной пилой.

Новые технологии для будущего обрамления

Пенные клеи

Новые клеи на вспененной основе обладают превосходной адгезивной способностью полиуретана, и их легко нанести, просто нажав на спусковой крючок.Более того, одна банка пены содержит эквивалент 15 тюбиков клея старого образца.

Крепкий гвоздь

Гвоздь для обшивки Sheather-Plus в два раза выдерживает подъемную силу, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка, ускоряя гвоздь, а затем сцепляется с деревом. .

Шпильки Super

Клееный брус — куски древесины, склеенные под давлением до размеров стандартных 2х4 или 2х6 (вставка), не имеют дефектов, не деформируются и не деформируются, а их длина может достигать 22 футов, что немыслимо. в настоящее время в пиломатериалах.

Фото Колина Смита

Где найти

Строительный пиломатериал:

Балка двутавровая, балка G-P Lam LVL

Georgia Pacific Corp.

Атланта, Джорджия

www.gp.com

Аккумуляторный гвоздезабиватель:

Модель IMTC

Паслоде

800-682-3428

www.paslode.com

Вешалки и стяжки металлические:

Simpson Strong-tie Co.

Дублин, CA

800-999-5099

www.strongtie.com

Пенный клей:

Пурпур

Todal Products, Inc.

Натик, Массачусетс

508-651-3818

Шипы Super:

TrusJoint

Weyerhaeuser

800-628-3997

www.trusjoist.com

Крепкие гвозди:

Sheather plus

Бостич

800-556-6696

www.stanleybostitch.com

10 лучших каркасных книг, которые необходимо прочитать

Каркасные дома очень популярны. Дом с А-образной рамой — это архитектурный стиль дома с крутыми углами сторон, которые обычно начинаются на линии фундамента или рядом с ним и встречаются наверху в форме буквы A.

Cabins & Cottages, Revised & Expanded Edition : Полные инструкции для домиков с А-образной рамой и бревенчатых домиков

Если вы когда-нибудь мечтали построить собственный деревенский коттедж в лесу или охотничью хижину своей мечты, эта удобная справочная информация предоставит простой и понятный подход к строительству. деревенский отдых в этом прекрасном уединенном месте! Полные инструкции по постройке домика с А-образной рамой и деревенского бревенчатого домика с рамной крышей
Разумный совет для всех, кто думает построить дачный домик в лесу, охотничий домик или устроить приусадебный участок вне сети.Охватывает весь процесс строительства от выбора и расчистки участка до создания фундамента, подъема стен и добавления удобств. Раздел «Плохая погода» по проектированию небольших зданий, способных противостоять природе, включая землетрясения, сильный снегопад, сильный ветер и наводнения

Дома для отдыха и бревенчатые домики

Использование пяти основных строительных технологий: обычный деревянный каркас, А-образная рама, столб. каркас, бетонная кладка и бревенчатый домик — вот 16 полных планов коттеджей, загородных домов и недорогих постоянных домов.
Спроектированные для экономии материалов и труда, эффективности и полезности, здания варьируются от однокомнатных коттеджей 10 на 14 футов с крыльцом до жилого дома с двумя спальнями. Также включены планы трехкомнатной каркасной кабины, каркасной кабины 14 на 18, каркасной кабины 24 на 24, бетонной кабины 24 на 24, двухкомнатной каркасной кабины со спальным чердаком, 24 на 36 ‘дом отдыха А-образной формы, универсальная кабина А-образной формы 24’ на 24 ‘, две пятикомнатные бревенчатые каюты, трехкомнатная бревенчатая кабина, однокомнатная двухкамерная кабина, однокомнатная двухкамерная кабина, и каркасный загородный дом с двумя спальнями.

SaleVacation Homes and Log Cabins
  • Министерство сельского хозяйства США (Автор)
  • Английский (Язык публикации)
  • 112 Страниц — 01.07.1978 (Дата публикации) — Dover Publications (Издатель)

A- Рамка Заметки и открытки

Этот раскладывающийся портфель, взятый со страниц классической книги Принстона «А-образная рамка», содержит множество заметок и открыток, напоминающих о золотом, заводном веке лыжных домиков середины века с А-образной рамой. загородные дома и поездки в отпуск.В него входят восемь карточек и конвертов (2 разных размера, 8 различных дизайнов) и четыре открытки, демонстрирующие фотогеничное, иллюстративное и архитектурное очарование могучей А-образной рамки. Лучшая часть? Сама упаковка раскладывается, превращаясь в миниатюрное жилище в форме буквы «А», идеально подходящее для настольного дисплея (или дисплея на берегу озера).

Блокноты и открытки с А-образной рамкой
  • Рэндл, Чад (Автор)
  • Английский (Язык публикации)
  • 26.08.2014 (Дата публикации) — Princeton Architectural Press (Издатель)
Дома для отдыха: А-образные рамки, шале, дизайн

В этом журнале вы можете увидеть, как старая мода возвращается в наш век, а на самом деле модернизм возвращается вовремя, замечательные идеи, которые можно извлечь из этого, и я абсолютно рекомендую эту книгу тем, кто любит оправы A и старые модные стили.

Очаровательные дома с зелеными дерновыми крышами Лето в Исландии Journal

Этот дневник на 150 страниц в линейку ждет вашего удовольствия писать. Вы можете использовать его, чтобы записывать свои надежды и мечты, выражать свою благодарность, вести список дел, как ежедневный дневник или записывать свои списки дел. Возможности безграничны, и выбор остается за вами. Наслаждаться!

А-образная рама

Буква «А» была архитектурной буквой здания для отдыха в послевоенной Америке. Стремясь найти убежища в горах и на берегу озера, целое поколение высококлассных домостроителей и разнорабочих на выходных сочло А-образную раму простым и доступным для строительства домом; его круто наклонная треугольная крыша отличительна и проста в уходе) внешние стены почти не нужно красить!).Подпитываемый планами и комплектами А-образной рамы, этот стиль стал чем-то вроде национального увлечения, когда были построены десятки тысяч домов.

А-образная рама
  • Подержанная книга в хорошем состоянии
  • Книга в твердом переплете
  • Рэндл, Чад (автор)
  • Английский (язык публикации)
Современная А-образная рама

Популярность дома А-образной рамы выросла в 1950-х годов, и с тех пор привлекает внимание публики своей игриво современной крутой линией крыши. Современная А-образная рама представляет семнадцать разнообразных историй об этих минималистских каютах, заново изобретенных для двадцать первого века.Ностальгические побеги, исторические дома, постоянная простота и художники на работе — все это классифицирует А-образные кадры, чьи увлекательные истории делятся. Независимо от того, изготовлена ​​ли она из комплекта 1960-х годов или как новая сборка в стиле ретро, ​​разнообразие стилей и домовладельцев в этой фото-коллекции прекрасно передает романтику классической конструкции, которая манит путешественников и покупателей жилья сегодня, как это было шестьдесят лет назад. тому назад.

РаспродажаThe Modern A-Frame
  • Книга в твердом переплете
  • Английский (язык публикации)
  • 248 страниц — 02.06.2018 (Дата публикации) — Гиббс Смит (издатель)
How to build a small, Portable A-Frame Теплица

Если вы ищете планы небольшой, простой и недорогой теплицы или просто пытаетесь определить, сможет ли она использовать в своем саду
, этот простой дизайн
идеально подойдет для вашей первой теплицы.

Планы кают с А-образной рамой 24 ‘x 21’, двухэтажные, каркасные, для отпуска, крошечный домик DIY

Нет товаров.

Постройте свой собственный двухэтажный дом размером 24 x 21 дюйм, каркасный домик, для отпуска, крошечный домик Планы DIY Это современные планы, нарисованные в последней версии программного обеспечения AutoCAD. Мой дедушка построил такую ​​хижину в 1930-х годах. Когда мы разобрали его в 1997 году, я изменил его конструкцию и составил эти планы, чтобы воспроизвести хижину на другом озере. Эти рисунки представляют собой современную версию старой кабины.Это современные чертежи, созданные с использованием программного обеспечения AutoCAD для обеспечения точности. Собери сам! Сделай сам. Я отправлю вам бумажные копии на бумаге 8 1/2 X 11. Все планы разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам рисует их, используя последнюю версию программного обеспечения AutoCAD для обеспечения точности. Он изучал инженерное дело еще в начале 1980-х годов. Проработав более 30 лет в строительной отрасли, он увлекся созданием классных предметов вокруг своей фермы и дома. Это отличные проекты своими руками.Обладая небольшим навыком, каждый может сделать это сам. Бен всегда на связи, если у вас возникнут какие-либо вопросы при создании одного из его проектов. Он все время добавляет новые планы.

Откройте для себя простое американское бегство

Cabin Living Magazine стремится охватить широкую аудиторию как любителей, так и владельцев кают, узнавая о «душевном состоянии» салона. Каждый выпуск подчеркивает реалистичную возможность владения кабиной за счет привлекательного, но доступного дизайна и предоставляет потенциальным владельцам кабины инструменты, необходимые им для достижения своей мечты.А для владельцев коттеджей Cabin Living предлагает забавные истории и советы экспертов по обслуживанию, декорированию, проектам «сделай сам», ремоделированию, жизни и отдыху на свежем воздухе, хостингу и многому другому. Все энтузиасты кабины — где бы они ни находились — хотят использовать лучшие продукты, методы и ресурсы для достижения и наслаждения мечтой, которую они могут найти в Cabin Living.

Tiny House Basis: Жить хорошей жизнью в маленьких помещениях Kindle Edition

Tiny House Basis — это приключение в автономной жизни! В своей дебютной книге эксперты по жизни в крошечных домах Шелли и Джошуа Энгберг показывают вам, как можно присоединиться к революции, чтобы жить в небольших помещениях, не отказываясь от всего, что вам дорого.Речь не идет о резком сокращении или отказе от многих вещей, которые вам необходимы. Они показывают вам, насколько комфортной и интересной может быть ваша жизнь в крошечном доме. Речь идет о переосмыслении того, что такое дом, и об освоении организации, местоположения и счастья. Вы по-прежнему можете держать свой шкаф заполненным, а кладовую — заполненными.

Строительство каркаса стен небольшого дома | Как оформить стену | Структурная древесина «два на четыре» | Уголки стены стержня

Монтаж стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянного миниатюрного дома обычно используется конструкционный брус два на четыре типа , особенно для одноэтажных зданий, где стены не должны выдерживать нагрузку вышележащих уровней.Принцип возведения этих каркасных конструкций из дерева быстрый. Благодаря благоприятному весу конструкций отпадает необходимость в тяжелой подъемной технике. Вся работа может быть сделана человеческими силами. Если фундамент и конструкция перекрытия готовы, можно приступать к монтажу отдельных стен.

Рекомендуется предварительно разрезать и подготовить все компоненты. Массивная деревянная плита может обеспечить ровную поверхность для сборки отдельных стеновых частей в соответствии с документацией строительного проекта.Готовые стены возводятся и крепятся к полу; затем они скручиваются. Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления индивидуальных стен к фундаменту.
  1. столбы настенные
  2. раскосы
  3. временная опора (распорка)
  4. опорные стойки
  5. Ремень (стяжка)
  6. Лага комбинированные
  7. доска паркетная
  8. лестница
  9. верхняя плита
  10. вытирание

Стеновая конструкция состоит из нескольких стеновых компонентов, среди основных — горизонтальные плиты, вертикальные стойки, внутренний настил, распорка, дышащая мембрана, удерживающая внутреннюю влагу вдали от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как подпорка, обрешетка для крепления различных слоев стены, защита от дождя, предотвращающая попадание влаги из внешней среды в стену, внешняя облицовка, защищающая от воздействия погодных условий и инсталляций.

Соберите первую стену на основании и закрепите на месте. С помощью временных прибитых досок выровняйте стену до идеального прилегания. Примените тот же метод к следующей стене; уравновешивая его, прикрепите его к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незавершенную конструкцию более прочной и удерживает ее на месте. Когда все стены возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Угловой каркас / Несколько шпилек

Есть много способов решить проблему соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы дополнительно укрепить угловые стойки. Однако обычно теплового моста больше, и требуется больше материала.

Углы карнизов

Ненесущие стены — Конструкция каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций через разделительный слой — пароизоляцию.Есть много способов продолжить строительство перегородок, и для каждого из них важно работать точно и следить за правильностью всех размеров и уровней. В противном случае вся стена может быть недельной и склонной к изгибу, и впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство по модели Как построить крошечный дом готов для вас ! Здесь можно заказать множество иллюстраций, фотографий и руководств.
Способы соединения перегородки:
Опора для отделки потолка
  1. Блокировка прибита к балкам потолка
  2. балки перекрытия
  3. опора для гвоздей
  4. плита
  5. шпилька
Обрамление перегородки: Внутренняя стойка, прикрепленная к стойке
  1. Перегородка
  2. нижняя плита
  3. лента полиэтиленовая
  4. изоляция помещений
  5. Стойка наружной стены
Внутренняя шпилька, прикрепленная к блокировке
  1. Наружная стеновая шпилька
  2. блокировка
  3. нижняя плита
  4. перегородка
Внутренняя стойка, прикрепленная после монтажа гипсокартона
  1. Наружная стеновая стойка
  2. вагонка
  3. перегородка
  4. нижняя плита

Стяжки и изоляция

Распорка — одна из важнейших частей конструкции стены, предотвращающая деформацию или обрушение конструкции под действием боковых сил.Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45 ° до 60 °, так как слишком острый или тупой угол сделает распорку неэффективной. Наиболее часто используемые типы распорок — это диагональная блокировка из того же материала, что и каркас, или перфорированная ветровая стяжка, которая помещается наверху несущей конструкции и прибивается к ней гвоздями или привинчивается. Такие планки из дерева наиболее распространены, например, на традиционных крышах, где собираются заселить чердачное пространство.Кроме того, из OSB или фанеры делают ветровые опоры другого типа, которые также помогают сделать углы здания более жесткими.

Как работает диагональное блокирующее крепление.

Еще одна важная часть стены — теплоизоляция, обеспечивающая комфортную среду внутри здания независимо от погоды и температуры. Сегодня используются несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (полистирол). Несущий каркас стены обычно устанавливается после таких систем, как водопровод, канализация и т. Д., находятся на месте и непосредственно перед окончательной внутренней отделкой стен. Тепловая установка также размещается в крыше, между отдельными стропилами и в полу между балками.

Технологическая книга строительства малых домов

Вас интересует дополнительная информация о строительстве домика ? Посмотрите мою новую книгу «Как построить крошечный домик», , где вы можете найти множество практических советов и инструкций, связанных с движением крошечных домов!

Как построить каркас деревянного дома

Если вы строите каркас деревянного дома, вы должны быть уверены, что делаете это правильно.Вот инструкция, как правильно спланировать и построить каркас дома.

Вы когда-нибудь слышали о хорошем доме? Когда люди делают такой комплимент дому, они говорят о его основании и структуре. Когда дело доходит до строительства дома, решающее значение имеет прочный каркас: как каркас дома он поддерживает окружающую структуру и удерживает все вместе. Даже самый лучший интерьер, такой как гранитные столешницы и очищенный вручную деревянный пол, может развалиться, если каркас не будет прочным или надежным.

Если вы готовы начать свой собственный строительный проект, это отличное место для начала.

1. Выберите пиломатериалы

Хотя большая часть дерева может выглядеть одинаково, это далеко не так.

Прежде чем вы начнете строить каркас деревянного дома, вам нужно выбрать тип пиломатериалов, которые вы собираетесь использовать.

Как правило, пиломатериалы делятся на «сорта». Пиломатериалы номер один — лучшее, что вы можете купить. Он менее склонен к усадке и сокращению со временем, и он может похвастаться более однородным внешним видом с меньшим количеством узлов.

Независимо от того, закупаете ли вы материалы на местном складе пиломатериалов или в строительном магазине, спросите, какой сорт доступен. Имейте в виду, что, хотя качество увеличивается с понижением оценки, вы заплатите больше за разницу. Обязательно составьте соответствующий бюджет.

2. Залить фундамент

После того, как вы выбрали пиломатериал, вы можете приступить к сборке каркаса. Все начинается с фундамента.

Выберите место для вашего домашнего участка, а затем наймите профессионала для осмотра вашего участка, чтобы вы точно знали, где будут углы дома.

Затем выкопайте и залейте фундамент, стараясь установить и заделать опоры, чтобы не допустить попадания влаги.

3. Постройте деревянный каркас дома

Установив фундамент, вы готовы построить каркас деревянного дома. В вашей структуре есть три основных компонента.

Накладки на пороги

В первую очередь вы установите накладки на пороги. Обычно это куски пиломатериалов, обработанных давлением, которые крепятся непосредственно к бетонному фундаменту.

Их цель — защитить ваш дом от проблем, связанных с землей, таких как водяная гниль и нашествия насекомых, которые могут повредить ваш фундамент.

Шпильки

После того, как накладки на пороги установлены, можно приступать к прикреплению шпилек.

По сути, стойки представляют собой вертикальные куски бруса, из которых состоят ваши стены. Вы должны будете учитывать дверные проемы и окна, когда будете их выкладывать.

Балки

Стойки вертикальные, а балки — горизонтальные.На шпильках будут пластины, которые позволят вам установить на них балки.

Вы будете использовать балки для поддержки полов и потолков (что необходимо в многоуровневых домах), а также для кровли.

Придумайте свой следующий дизайн сегодня

Теперь, когда вы знаете немного больше о том, как построить каркас деревянного дома, вам не терпится построить что-то свое?

Независимо от того, находитесь ли вы все еще в фазе мозгового штурма или точно знаете, чего и как хотите, мы здесь, чтобы помочь.

Наша команда экспертов предлагает все, от архитектурных услуг до управления строительством.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
