Автоматическое включение уличного освещения с наступлением темноты: Датчик света для уличного освещения обеспечит удобство, экономичность

Датчик света для уличного освещения обеспечит удобство, экономичность

Грамотно оборудованная система уличного освещения на загородном участке создает максимальный комфорт, безопасность. Однако управление светильниками может создавать определенные сложности. Несвоевременно включенные фонари причиняют неудобства. Не отключенный уличный фонарь напрасно расходует энергию. Датчик света для уличного освещения исключает все проблемы. Его установка позволяет не заботиться о включении и выключении светильника, создать на участке комфорт, не расходуя электроэнергию напрасно.

Конструкция датчиков света, механизм их работы

Пользователи и даже специалисты по-разному называют эти приборы: фотодатчики, фотореле, фотоэлементы, светоконтролирующие выключатели. Но предназначение устройства от этого не меняется. Датчик обеспечивает автоматическое включение светильника при снижении интенсивности естественного света, его отключение при повышении показателя.

В основе принципа работы прибора положена способность некоторых материалов изменять свою структуру под воздействием солнечных фотонов. Реле день ночь оснащаются фототранзисторами, фотодиодами или фоторезисторами.

Попадание на прибор солнечных лучей вызывает изменение в параметрах элемента, прекращается подача тока к фонарю, свет отключается. Снижение интенсивности воздействия фотонов при наступлении сумерек приводит к обратным изменениям в фотоэлементе, контакты соединяются, обеспечивается электропитание светильника, включается свет.

Основные критерии выбора датчиков

Производители предлагают датчики света для уличного освещения в обширном ассортименте. Для того чтобы приборы безупречно справлялись со своим предназначением в течение нескольких лет, выбирать их нужно внимательно. Нужно учитывать следующие параметры:

• величина напряжения;
• выходная мощность;
• степень защиты;
• диапазон рабочего режима.

Уличные фонари могут работать с напряжением 12 или 220В. Датчик должен соответствовать источнику света по этому параметру.

Датчики могут обслуживать один или несколько светильников. Следует при выборе устройств ориентироваться на мощность источников света. Причем желательно приобретать модели, в которых выходной показатель выше требуемого. Это позволит избежать сбоев в работе датчиков.

Все электротехнические приборы имеют определенную степень защиты. Поскольку датчик будет работать на открытом воздухе, он будет испытывать на себе весь комплекс климатических воздействий. Показатель класса защиты IP в таких устройствах должен быть не ниже 44. У приборов с высокой степенью защиты имеется герметичный, прочный корпус, не позволяющий влаге проникать к рабочим элементам.

Уличный датчик рассчитан на определенный температурный режим функционирования. Этот показатель выбирается с учетом климатических условий региона. Как и в случае с выходной мощностью, следует выбирать устройства более широкого температурного диапазона, чтобы избежать проблем в случае непредвиденных сюрпризов погоды.

Дополнительные возможности приборов

Выбирая датчик освещения, стоит обратить внимание на дополнительные возможности этих приборов. В ассортименте некоторых производителей есть модели, оснащенные регулировкой чувствительности. Пользователь может по своему усмотрению изменять этот показатель. Диапазон пределов может быть различным от 10 до 100 Лк, от 2 до 100 Лк и др.

Наличие регулировки позволяет оптимально настроить работу прибора. К примеру, в зимнее время года снежный покров отражает естественный свет. При повышенной чувствительности этот эффект будет воспринят датчиком как наступление рассвета, освещение отключится ночью.

Есть в этих приборах еще один важный параметр. Датчики отличаются длительностью времени срабатывания. Устройство с коротким периодом может создать определенные неудобства. Например, светильник может отключиться в ночное время при случайном попадании на реле света от автомобильных фар. Этого не произойдет, если датчик света для уличного освещения оснащен опцией задержки срабатывания.

Правила грамотной установки прибора

Качественная работа устройства, безупречность выполнения функций во многом зависит от правильности его размещения. При этом учитываются условия, необходимые для функционирования датчика:

• прибор должен располагаться в зоне, открытой для солнечного света;
• свет от ламп, окон дома, фонарей не должен попадать на датчик;
• желательно устанавливать устройство в месте, на которое не попадает свет автомобильных фар;
• прибор должен находиться в доступном месте, что позволит удалять с него регулярно пыль, снег.

Грамотно выбрать место для монтажа устройства порой бывает непросто. Возможно, придется несколько раз менять его местоположение, прежде чем найдется оптимальный вариант.

Нередко пользователи фиксируют датчики на столбе фонаря. Если прибор располагается слишком высоко, это обязательно вызовет неудобства в регулярном уходе за устройством. Практика показывает, что оптимальным вариантом является монтаж реле в удобном месте, к примеру, на стене дома. Обеспечить автоматическую работу светильника поможет кабель питания.

Электрическая схема монтажа датчика света

К прибору подключается нулевой провод и фаза. Нулевой кабель проводится с шины, автомата, подключается к реле и источнику света. Фаза присоединяется к светильнику на выходе. Места соединений должны быть надежно защищены от климатических воздействий. Обеспечить такие условия поможет специальная распределительная коробка.

Источники света с высокой мощностью оборудуются дросселями. В таком случае желательно оснастить схему контактором. Особенность этого устройства заключается в способности положительно воспринимать пусковые токи, что позволяет сохранять работоспособность в условиях частых включений и выключений.

На загородном участке есть зоны, в которых постоянное освещение не требуется. В светильниках, расположенных в таких местах, целесообразно дополнительно устанавливать датчик движения. Он обеспечит включение света только при попадании в зону человека. Этот прибор монтируется после светочувствительного реле. Это обеспечивает срабатывание датчика движения только с наступлением сумерек.

В целях упрощения задачи для пользователей, решивших самостоятельно заняться подключением, производители оснащают датчики света для уличного освещения проводами разного цвета. Синий предназначен для «0», коричневый или черный для входа фазы, красный подсоединяется к источнику света. Пользователям, которые никогда не занимались электропроводкой, стоит обратиться к специалисту.

Настройка оптимальной работы устройства

После монтажа, подключения прибора следует заняться его настройкой. Регулятор предела срабатывания располагается на нижней плоскости кожуха. Он имеет вид диска из пластика. Настройка осуществляется вращением, стрелочки на корпусе показывают направление поворота диска для снижения и повышения чувствительности.

Установка нужного показателя выполняется при наступлении сумерек. Днем регулирующий диск устанавливается на точку минимальной чувствительности. Как только интенсивность солнечного света снизится до показателей, при которых требуется искусственное освещение, нужно медленно вращать диск до включения фонаря. Теперь датчик света для уличного освещения будет автоматически включать светильник при наступлении сумерек.

Астрономические таймеры

Обеспечивать удобное управление светильниками, экономичную работу систем могут и другие приборы. Автоматическим включением и выключением света управляет астрономический таймер. Но его устройство, принцип работы отличаются от конструкции, работы реле.

В приборе заложены данные о наступлении сумерек, рассвета в различных поясах в определенные сезоны и даже дни. После монтажа, подключения астротаймера в нем устанавливаются координаты GPS местонахождения прибора, а также текущее время, дата. Устройство начинает работать по заложенной программе, автоматически включает, выключает уличный свет, согласно условиям данного климатического региона.

У этого прибора есть определенные достоинства:

• в отличие от датчиков света, таймер исключает ложное срабатывание, свет включается, выключается независимо от капризов погоды;
• место монтажа не ограничено, так как устройству не требуется воздействие естественного света;
• есть возможность отрегулировать часы включения выключения света, в разных моделях предусмотрено изменение показателей в диапазоне 2-4 часов.

Удобство астрономических таймеров неоспоримо. Но стоимость таких приборов высокая, что не способствует популярности. В ближайшие несколько лет, скорее всего, главным регулятором работы светильников будет датчик света для уличного освещения.

Каталог нашего интернет магазина в большом ассортименте предлагает фотореле для уличных фонарей. У вас есть возможность приобрести качественные, надежные приборы от ведущих мировых производителей с учетом специфики системы. Они обеспечат экономичное, комфортное освещение на участке, исключат любые неудобства в пользовании. Умеренная стоимость датчиков света обеспечивает доступность для каждого потребителя.

Фотореле для уличного освещения – гарантия оптимизации, удобства системы

Современный человек старается обеспечить себе максимальный комфорт, тем более что ассортимент инновационных приборов и устройств позволяет это сделать. Осветительные системы позволяют создать удобство, безопасность перемещения в темное время суток, выгодно преображают ландшафт. Но ручное включение, выключение светильников устраивает не каждого потребителя. Установка фотореле для уличного освещения дает возможность исключить неудобства.

Механизм действия светового реле, его разновидности

В изготовлении устройств используются различные виды фотоэлементов. Но принцип работы этих приборов аналогичный. Под воздействием лучей естественного или искусственного света среда становится непроходимой для электрического тока, выполняет функции изоляции. Вследствие отсутствия питания светильник прекращает работу. Когда световые лучи перестают попадать на прибор, происходит замыкание контактов, возобновляется подача тока к светотехническому изделию, включается свет.

У каждого типа фотоэлементов имеется определенный принцип действия:

• в фоторезисторах под воздействием света изменяется показатель сопротивления;
• фототранзисторы при попадании лучей регулируют электрический сигнал;
• в фотосимисторах имеется управляющая схема, на которую подается определенный сигнал при взаимодействии с положительной или отрицательной гармоникой;
• фототиристоры при попадании лучей вступают во взаимодействие с постоянным током;
• в фотодиодах освещение тормозит выработку импульсов, необходимых для прохождения тока.

Независимо от того, какое фотореле для уличного освещения используется в осветительной системе, оно обеспечит автоматическое включение света в темное время суток, выключит его с наступлением рассвета. На территории с приходом сумерек будет комфортно и безопасно, исключается риск бесполезного расходования электроэнергии в дневные часы.

Выбор фотореле для работы уличной системы, основные характеристики устройства

При приобретении датчиков света, которые будут работать с одним светильником или регулировать работу всей системы, следует уделять внимание их главным характеристикам. Фотореле различаются по:

• классу защиты;
• рабочему напряжению;
• мощности;
• температурному рабочему диапазону.

Постоянные климатические воздействия не должны оказывать влияния на работу прибора. Он функционирует на открытом воздухе, следовательно, должен быть качественно защищен. Классы защиты указываются в маркировке изделия, обозначаются буквами IP, за которыми следуют двухзначные числа.

Показатель 44 свидетельствует о том, что устройству не страшны брызги дождя или капли тающих снежинок, в него не могут проникнуть пылинки, частички больше миллиметра. Эти устройства могут использоваться для работы на улице. Можно выбрать прибор с большим показателем IP, класс ниже 44 для открытого воздуха не подходит.

Фотореле работают с напряжением 12V или 220V. Выбор зависит от вида светильников. Различаются устройства и по мощности. Если прибор будет обслуживать несколько источников света, их показатели суммируются. Мощность датчика света желательно выбрать с запасом, чтобы устройству не пришлось постоянно работать с максимальной нагрузкой.

Определение оптимального температурного рабочего диапазона фотоэлемента зависит от региона. Но и этот показатель нужно выбирать с запасом, чтобы устройство не вышло из строя в случае природных катаклизмов.

Дополнительные полезные опции в фотореле

Датчики света должны быть не только надежными. В их функции входит оптимизация работы системы, качественное управление ее работой. Эти качества обеспечиваются дополнительными опциями приборов.

Многие изготовители оборудуют устройства регулировкой, позволяющей пользователю устанавливать оптимальную чувствительность. В этих фотореле на нижней поверхности корпуса имеется вращающийся диск. Обозначение в виде стрелок позволяет определить, в какую сторону нужно его поворачивать, чтобы уменьшать, увеличивать его чувствительность. Настройка осуществляется после подключения прибора.

Диапазон изменений этого показателя у приборов может отличаться. Есть устройства, в которых чувствительность меняется от 2 до 100 Лк, от 10 до 100 Лк и т.д. Специалисты рекомендуют поворачивать регулятор в среднее положение, чтобы установить оптимальную чувствительность. От этого показателя зависит, при какой интенсивности естественного освещения будет включаться, и выключаться свет. В зимние месяцы чувствительность целесообразно снижать, чтобы отражение от снега лунного, искусственного освещения не спровоцировало отключение системы.

Еще одним полезным дополнением в приборе является опция задержки срабатывания фотореле. Она исключает ложное включение устройства при случайных попаданиях лучей, к примеру, от фар машины, проезжающей в поле действия устройства. При наличии функции замедления срабатывания фотореле не включит свет.

Типы фотодатчиков

Датчики света используются не только для определенных светильников или для системы, освещающей участок дачи или загородного дома. Фотореле для уличного освещения может применяться для оснащения фонаря на козырьке подъезда, консольных светильников, освещающих дворы, улицы, парковки.

Приборы могут быть встроенными и выносными. В устройствах встроенного типа реле и датчик света находятся в одном корпусе, подключаются непосредственно к источнику света.

Выносной фотодатчик отправляет сигнал по проводу в блок или электронное плато, размещенное в электрощите. При достижении определенного показателя срабатывания, электрическая цепь замыкается, автоматически включается свет. Выносные датчики должны иметь высокий класс защиты от отрицательных воздействий извне. Такая система используется для системы из нескольких светильников.

Датчики света могут использоваться для светильников любого вида, что обеспечивает приборам обширную сферу применения.

Подключение датчиков света в систему уличного освещения

Особых сложностей процесс подключения фотореле не вызывает. Ведущие производители датчиков света отображают процесс подключения на схеме, имеющейся на приборе. Кроме того провода устройства имеют изоляцию разных цветов, что гарантирует правильное подсоединение.

Фотореле в своем устройстве имеет три провода: «0» и две фазы. Вход фазы имеет коричневый или черный цвет. От прибора к источнику света идет красный провод. Нулевые проводки могут быть синего или зеленого цвета. Многие устройства оснащены специальными клеммами для соединения проводов. Можно обеспечить надежное, безопасное подключение в специальной герметичной распределительной коробке. Она создаст надежную защиту соединениям от внешних воздействий.

Если фотореле будет управлять работой нескольких светотехнических изделий, необходимо приобрести, установить дополнительный прибор, контроллер. Это устройство будет управлять системой освещения, получая сигналы от светового реле. Есть возможность установить систему автоматического управления системой освещения в электрическом щите. В таком случае используется выносное фотореле, которое соединяется с контроллером проводом для подачи сигнала.

Фотореле может комбинироваться с датчиком движения. Такими приборами целесообразно оборудовать светильники, которые не должны гореть постоянно. Наличие датчика движения обеспечит включение источника света при попадании в его зону движущегося объекта. Этот прибор монтируется после фотореле.

Выбор местоположения для фотореле уличного освещения

Качество работы этого прибора во многом зависит от правильности выбора места для его монтажа. Есть несколько правил, которыми нужно руководствоваться, чтобы грамотно разместить световое реле для уличного освещения. Фотореле:

• располагается на открытом, незатененном месте;
• находится вне зоны искусственного освещения от источников света, окон домов;
• монтируется в доступном месте для удобного обслуживания;
• устанавливается в местах, где исключено освещение прибора фарами машин.

Сложного ухода эти устройства не требуют. Однако поскольку они расположены в открытых местах, на них может скапливаться пыль, снег, которые следует удалять. Поэтому не нужно монтировать приборы слишком высоко, чтобы не создавать неудобств.

Настройка датчика света осуществляется после его подключения. В дневное время следует установить регулятор в крайнем правом положении. Когда интенсивность естественного освещения снизится до показателя, при котором требуется искусственный свет, нужно потихоньку поворачивать диск до включения светильника.

Пользователь может по своему усмотрению выбрать момент включения освещения. Это может быть наступление сумерек или полной темноты. Есть возможность установить разное время включения светильников в отдельных зонах с учетом их использования, создания безопасности, комфорта для перемещений, отдыха и т.д.

Установка фотореле для уличного освещения не только оптимизирует работу системы, создает удобство. Автоматическое включение, отключение светильников создает эффект присутствия хозяев. При их отсутствии это снизит риск проникновения воров на территорию загородного дома, дачи.

Участие реле в различных системах дома

Датчики света могут использоваться не только по своему прямому назначению. Оно может выполнять и другие полезные функции. Подключение фотореле в систему искусственного полива, орошения обеспечит их автоматическое включение каждую ночь.

В ассортименте изделий есть приборы, на работу которых не влияет искусственное или искусственное освещение. Реле оснащено таймером, позволяющим запрограммировать периоды включения, выключения системы. Эти приборы могут регулировать не только работу осветительной системы. Они являются участниками систем «умный дом», используются для включения, выключения воды, отопления, открывания и закрывания окон и др.

Наш интернет магазин предлагает фотореле от ведущих производителей Европы. Известность брендов является гарантией качества и надежности датчиков. Каталог включает большой ассортимент моделей, позволяющий сделать оптимальный выбор устройства с учетом мощности, специфики применения. С производителями нас связывают партнерские отношения, закупка продукции производится на льготных условиях. Стоимость этих качественных устройств у нас установлена минимальная. Это гарантирует каждому покупателю удачное приобретение.

Автоматическое включение уличного освещения на загородном участке

Тех.информация, статьи. Раздел Советы по электрике → Автоматическое управление уличным освещением.

Автоматическое включение уличного освещения на загородном участке

• фотореле;
• фотоблоки;
• реле освещения;
• сумеречный выключатель.

В подавляющем большинстве владельцы домов используют обычные выключатели, рубильники иногда автоматические выключатели в электрических щитах. Этот способ не требует затрат, привычен и прост в повседневной жизни. Но, если территория прилегающая к дому не очень большая, то несложно пройтись по ней и включить светильники, лампы освещения и другие осветительные приборы у ворот, на крыльце и на остальной территории.
Сегодня существует большое количество вариантов решения по автоматизации освещения уличной, придомовой территории:
  — это дистанционное (удаленное) управление освещением;
  — включение освещения по сигналу фотореле, реле освещения, фотоблока. .;
  — переключение ночного освещения в экономичный режим;
  — использование акустических датчиков;
  — применение астрономического реле;
  — применение датчиков движения;
  — интеллектуальное управление уличным освещением.
Разберем поэлементно применение перечисленных средств.
Дистанционное управление освещением, еще управление освещением может быть удаленным, в этом имеется разница, хотя она может быть очень условной т.к. технические возможности бытовой электроники растут. При дистанционном управлении мы находимся на территории своего дома, а при удаленном управлении можем находится где угодно: в городе, на машине за рулем, на мероприятии …
  Интеллектуальное управление уличным освещением

Система выполняет заданные команды по программе: включение и выключение линий и осветительных приборов, передает и фиксирует сигналы состояния через линии связи от оконечных устройств, составляет отчет, по запросу оправляет их:
— Состояние исправности осветительных приборов;
— Потребленная энергия;
— Уровень освещенности.
Контролируется каждый отдельный фонарь, его включение и выключение, изменение уровня интенсивности света. Кроме этого устройство способно обнаруживать вышедшие из строя лампы, потребляемая энергия и другие важные параметры.

Система автоматического включения и выключения освещения

Описание

ТУ BY 101231737.017-2008

Система предназначена для освещения объектов, где необходимо автоматически управлять освещенностью помещения, включать и выключать свет по заданному графику.

Система автоматического управления освещением состоит из люминесцентных светильников со встроенным управляемым пускорегулирующим аппаратом (ЭПРА-У, исполнение Э3) или светодиодных светильников с опцией управления и устройства управления освещением “ЛЮКС-АЦ”, предназначенного для программного управления режимами работы светильников.

Система освещения позволяет выполнять следующие функции:- включать и выключать освещение в заданное (программируемое)  время;- осуществлять плавное нарастание и уменьшение освещенности в моменты включения и выключения освещения;

– регулировать и программировать уровень освещенности.

Все эти возможности сочетаются с высокими параметрами по энергосбережению и надежности системы. Установка системы позволяет уменьшить потребление энергии более чем в 4 раза при увеличении максимальной освещенности в 1,5 раза.

Устройство “ЛЮКС-АЦ” является многофункциональным и может быть использовано для управления освещением жилых, производственных, сельскохозяйственных помещений,  для управления освещением и звонками в учебных заведениях (модификация “школа”), кинозалах (модификация “”кинозал”),  а также для автоматического включения и отключения  уличного  освещения.Устройство “ЛЮКС-АЦ” может быть запрограммировано  на длительный период,  в течение которого оно управляет освещением по разным программам,  автоматически переключая их.

31 января 2018 г. 10:03

В поселке Немешаево Киевской области внедрили уникальную для Украины систему энергосбережения для уличного освещения. Механизм, позволяющий экономить около 15% на электричестве, построен на автоматическом дистанционном контроле включения и выключения света на улице.

Об этом KVрассказал поселковый глава Немешаево Сергей Замидра.

Подписывайтесь на новости “КиевVласть”

“Мы реализуем проект экономии электроэнергии по уличному освещению. Это – механизм для автоматического включения и выключения освещения в котором время задано с долями секунды на каждый день года с привязкой к световому дню. Эта система протестирована и уже работает у нас по улице Биохимической.

На протяжении месяца мы планируем подключить к ней весь населенный пункт. Рассчитываем экономить на внешнем освещении порядка 15%. Это очень актуально после того, как нам повысили стоимость электроэнергии на 10%”, – рассказал *KV Сергей Замидра.

По его словам, пока что в Украине большинство населенных пунктов заменили светильники либо лампы на LED и на этом остановились. В ряде больших городов устанавливаются системы контроля которые обеспечивают управление группами световых пятен по времени или регулировке до установленного уровня яркости освещения при условии использования специальных ламп. Это  хорошие решения, но они очень дорогостоящие.

Для поселка Немешаево полное внедрение системы обходиться в 20-30 тыс.

гривен. Это – та сумма которую мы платим ежемесячно за уличное освещение при том, что практически все фонари уже переведены на энергосберегающие лампы. Мы внедрили решение, которое не зависит от типов ламп и без проблем может быть реализовано в любом населенном пункте Украине.

“Механизм дистанционного динамического изменения времени включения и выключения обеспечивает постоянный контроль ежедневного смещения светового дня на полторы-две минуты. Понятное дело, при использовании механических датчиков  в городах никто этого не делает либо делает крайне редко, и к концу месяца у нас “набегает” ежедневно  около получаса зря потраченной электроэнергии”, – добавил Сергей Замидра.

Световые датчики также часто срабатывают даже при пасмурной погоде, что приводит к потерям электроэнергии.

Важным элементом внедренной системы является возможность простой корректировки времени включения/выключения по потребностям жителей.

Непосредственное участие во внедрении системы принял активист поселка – специалист в сфере IP-телефонииАлександр Гросс.

Это уже второй проект, реализованный Немешаевским поселковым советом совместно с Александром. В 2017 году в рамках реализации в Немешаево проекта Программы сотрудничества между Европейским Союзом и Советом Европы “Партнерство ради надлежащего управления” была создана система автоинформирования “местный референдум”, которая успешно стала частью нового проекта по энергосбережению.

Как ранее рассказывала KV, поселок Немешаево победил в отборе лучших практик местного самоуправления при Минрегионе. Получить “золото” поселку удалось благодаря внедренному в прошлом году электронному билету для проезда льготников.Читайте: Поселок Немешаево победил в конкурсе Минрегиона “Лучшие практики местного самоуправленияФото: KVKиевVластьНабор данных «График включения и отключения установок наружного освещения (УНО)» содержит информацию о посуточном в течение года времени включения и отключения светильников, а также продолжительности работы наружного освещения в темное время суток, установленного на территориях в пределахгорода Москвы. Включение и отключение освещения в течение суток осуществляется в соответствии с графиком, представленным в Регламенте технической эксплуатации наружного освещения города Москвы и утвержденным заместителем Мэра Москвы в Правительстве Москвы по вопросам жилищно-коммунального хозяйства и благоустройства.График основан на среднестатистических данных продолжительности светового дня в течение года.Исходя из общих климато-фенологических характеристик месяцев года в районе Москвы, только три месяца имеют самый короткий световой день: ноябрь, декабрь и январь. Продолжительность дня в течение этих месяцев самая маленькая и колеблется в пределах от 7,2 до 8,4 часов (Рис.

1).Рис. 1. Продолжительность светового дня.Согласно статистическим наблюдениям, и солнечное сияние в эти месяцы находится  на крайне низком уровне (Таблица 1).Таблица 1.Солнечное сияние, часов за месяцМесяцЯнвФевМарАпрМайИюнИюлАвгСенОктНояДекГодСолнечное сияние, ч33721281702652792712381477832181731Поэтому  продолжительность работы наружного освещения в эти месяцы самая большая и составляет от 14,12 до 16. 32 часов (Рис.2)Рис.

2. Продолжительность работы наружного освещенияМалая продолжительность светового дня и крайне низкий уровень солнечного сияния- именно два этих фактора оказывают сильное влияние на человека, который пытается их восполнить. Этим и объясняется увеличение жалоб жителей на недостаточность освещения улиц города, преимущественно в период с начала ноября до конца декабря.

В январе поток жалоб прекращается, так как выпадает снег, от которого отражается свет, и людям кажется, что света стало больше.Оперативное включение и отключение наружного освещения и архитектурно-художественной подсветки осуществляется через Центральный диспетчерский пункт организации,  эксплуатирующей наружное освещение, с использованием Автоматизированной системы управления наружным освещением (АСУНО). График включения и отключения наружного освещенияинтегрирован в АСУНО, поэтому, как правило, включение и отключение освещения в городе осуществляется в автоматическом режиме, без участия человека. Корректировка времени в АСУНО осуществляется ежесуточно по системе ГЛОНАСС.Однако, диспетчер каждый раз принимает решение о включении и отключении освещения, основываясь не только на утверждённом Графике, но и на показаниях датчика измерения уровня наружной освещённости, установленного на улице.

Датчик каждую минуту показывает фактический уровень освещенности в районе диспетчерской.Как только уровень освещённости достигнет отметки 20 люкс, датчик дает команду «необходимо включить наружное освещение», диспетчер должен нажатием кнопкой мыши подтвердить получение команды. Сигнал об отключении освещения датчик подает, когда уровень освещенности достигнет показаний 10 люкс. На основании утвержденного Графика и фактической освещённости, определяемой с использованием датчика, диспетчер назначает время включения и выключения наружного освещения.По Регламенту технической эксплуатации наружного освещения, диспетчер может отступить от Графика включения и отключения освещения, в зависимости от условий погоды, наличия облачности и т.

д, но не более 5 минут в сторону большей освещенности и не более 30 минут в сторону меньшей освещенности, в пределах технических данных приборов управления. Как правило, в осенне-зимний период увеличивается время работы наружного освещения.Время включения и отключения, а также продолжительность работы в течение суток установок архитектурно-художественного освещения (АХО, АХП), имеющих светодинамические осветительные приборы и медиа-фасады, в праздничные дни, а также наименование включаемого праздничного сценария, определяются в соответствии с годовым графиком включения и отключения архитектурно-художественного освещения в праздничные дни, утвержденным Правительством города Москвы.С целью обеспечения единого светоцветового пространства города Москвы включение установок архитектурно-художественного освещения производится вне общего графика в следующем режиме:1. Для жилых зданий:- вечернее включение установок – в соответствии с графиком работы наружногоосвещения;- выключение установок после вечернего включения – в 23:00;2.

Для административных (общественных) зданий, памятников и иных нежилыхобъектов:- вечернее включение установки – в соответствии с графиком работы наружногоосвещения;- выключение установки после вечернего включения – в 24:00;- утреннее включение – в 06:00;- выключение установки после утреннего включения – в соответствии с графикомработы наружного освещения;3. Для мостовых сооружений и транспортных развязок – в соответствии и графиком работы наружного освещения.- На Рождественских праздниках с 20 декабря по 20 января, на праздниках Дня Победы и Дня города ОУ всех городских объектов должны работать в ночном режиме. На Пасху подсветка монастырей, храмов и церквей должна обеспечиваться в ночном режиме.- По указанию Правительства Москвы, на отдельных объектах может быть установлен индивидуальный режим функционирования установок АХП, в том числе дежурный режим функционирования установок АХП, предусмотренный техническими проектами в целях экономии расходования бюджетных средств.- Включение установок АХП в дневное и вечернее время вне утвержденного графика допускается для производства пуско-наладочных работ, технического обслуживания и ремонта. Отдых в доме за городом становится комфортным и приносит удовольствие лишь тогда, когда задачи по содержанию дома и участка сведены к минимуму.Зачастую хозяева вынуждены заниматься поливом посадок, контролировать обеспечение вентиляции и отопления дома, включать освещение участка и т.

д. Конечно, такой “отдых” был волне стандартен для наших бабушек и дедушек, но сегодня совсем другие времена и стандарты жизни, которые все чаще исключают превращение пребывания за городом в труд, который отнимает много сил и времени.Этот столь необходимый функционал сегодня можно вполне делегировать, при этом не нанятым работникам, а современному многофункциональному модульному электрооборудованию, позволяющему выполнить все процессы на загородном участке в автоматическом режиме, т. е.

без участия человека. Его установка происходит быстро и легко в уже существующие системы снабжения электроэнергией и, таким образом, отпадает необходимость в проведении сложных ремонтных работ.Процессов может быть много, но в этой статье мы остановимся на автоматическом включении с наступлением темноты уличного освещения. Для большинства домовладельцев наступление вечера связано с уже сложившимся ритуалом – включением освещения на участке. Для включения и отключения света на участке чаще всего используются обычный выключатель в доме или автоматический выключатель в электрическом распределительном щите.При управлении наружным освещением с помощью автоматических выключателей, установленных в электрощите можно включать и выключать отдельные группы светильников.Все эти способы управления наружным освещением имеют свои преимущества – они дешевы и просты в управлении.Хорошо, если прилегающая к коттеджу территория небольшая и расположено на ней всего несколько светильников.

Но вот если загородное владение может “похвастаться” достаточно сложной системой освещения – скажем, светильники около крыльца, по периметру, на газонах, рядом с воротами, и при этом каждая зона имеет свой отдельный выключатель (либо другой элемент управления), то такими вечерами можно наблюдать картину, когда домовладелец долго и мучительно бегает по территории. Существуют и боле современные способы управления уличным освещением, которые позволяют включать свет во дворе и в саду нажатием всего одной кнопки. Для этого используются инфракрасные и радиоуправляемые выключатели.Эти беспроводные устройства дистанционного управления состоят из передатчика и приемника.Они могут управлять сразу несколькими электрическими нагрузками. Инфракрасные выключатели могут использоваться при относительно небольших расстояниях от передатчика до приемника, радиоуправляемые выключатели при расстояниях до 100 и более метров.

Более подробно прочитать о такого типа выключателях вы можете в этой статье – Дистанционное управление освещением.Несмотря на то что существует много простых способов включения уличного освещения, трудно поспорить с тем, что гораздо удобнее, когда освещение включается и выключается вообще без участия человека, т. е. в автоматическом режиме.Современное модульное оборудование позволяет не только программировать на своевременное включение оборудование, но также создавать разные комбинации световых зон (скажем, в одно время будет включаться подсветка нескольких газонов, чуть позже – светильники на оставшихся газонах и около въезда). Вопрос с включением освещения в автоматическом режиме становится особенно актуальным в осенние и зимние месяцы, когда солнце заходит очень рано и владельцы загородной недвижимости вынуждены возвращаться домой по темноте.На рынке в настоящее время представлено множество устройств, которые позволяют решить задачу включения освещения в автоматическом режиме.

Так, если необходимо с наступлением темноты зажигать уличные светильники, то лучше всего использовать сумеречные реле (фотореле). Вечером, если уровень освещенности понизится ниже определённого уровня, то реле сработает и произойдет включение освещения.Схемы фотореле для управления освещениемСамый простой сумеречный выключатель (фотореле)Светильники, которые устанавливают в целях безопасности около калиток, ворот гаража или входа в дом, можно подключить через датчик движения. Для этих целей чаще всего используется электронный инфракрасный датчик, обнаруживающий присутствие и перемещение человека в зоне его действия.

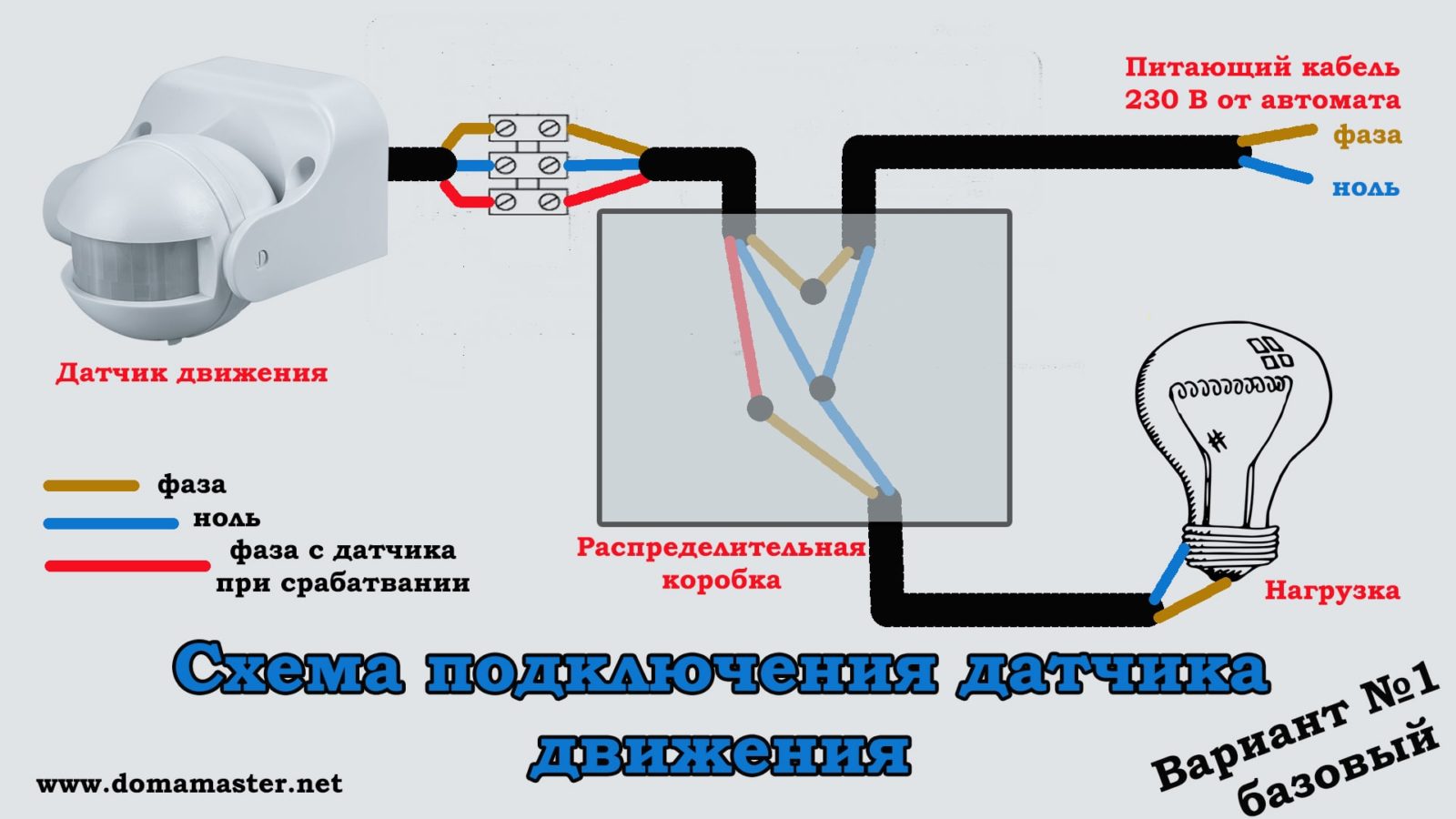

При установке датчиков движения нужно выбрать правильное его месторасположение с учетом его чувствительности. Для решения важной задачи управления уличным освещением можно остановить свой выбор и на астрономическом реле.Основным преимущество этого устройства является то, что ему не требуется устанавливаемый на участке датчик освещённости: достаточно просто задать свои координаты. Так, комплект с астрономическим реле, как правило, включает в себя карту мира, по которой можно приблизительно указать своей месторасположение, указав при настройке реле соответствующие долготу и широту.Устройство, благодаря своей внутренней программе, самостоятельно вычислит в указанной местности данное время года, время рассвета и заката, и позволит включать уличное освещение в автоматическом режиме с наступлением сумерек и отключать с восходом солнца. Пример такого устройства – астрономический таймер Rex 2000.Чтобы организовать освещение у входа в дом или подъезда к участку, можно остановить свой выбор на реле времени с функцией задержкой на отключение.

Управляется такое устройство от кнопочного выключателя и отключает через установленное время нагрузку (светильники во дворе или в саду). Реле времени в домашней автоматизацииКак сделать реле времени своими рукамиУстанавливается время задержки включения нагрузки на лицевой панели реле, а регулироваться может в зависимости от устройства. В некоторых реле времени (таймерах) можно запрограммировать не только временные интервалы включения и отключения наружного освещения, но и распределить их по дням недели.Очень интересные и полезные эффекты можно получить комбинируя различные типы устройств для управления освещением. Так, например, датчик движения можно подключить вместе с таймером.

Благодаря этому, можно сделать так, чтобы по таймеру автоматически включались 2 лампочки по 20 Вт, а при приближении человека срабатывал датчик движения и при этом включались 2 лампочки по 100 Вт.Огромное количество возможностей для управления наружным освещением можно получить используя оборудование для построения систем домашней автоматизации (Х10, Z-Waveи т. п.).Современные технологии и устройства домашней автоматизациипомогут вам создать наиболее комфортные и удобные схемы управления наружным освещением, подходящего вам уровня стоимости и сложности. Все перечисленные в статье приборы – фотореле, таймеры, датчики движения могут быть интегрированы в одну систему, которой можно управлять с помощью пульта дистанционного управления или полностью автоматически. Подробнее о возможностях управления уличным освещением и прожекторами с использованием системы бытовой автоматизации Х10 будет рассказано в следующих статьях.Смотрите также: Как выбрать, настроить и подключить фотореле для наружного или внутреннего освещения

Источники:

• gvalighting.by
• kievvlast.com.ua
• data.mos.ru
• electrik.info

Датчики освещения. Виды и устройство. Работа и применение

В настоящее время для включения внешнего освещения чаще всего используют датчики освещения. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.

Сумеречный выключатель (датчик освещенности) является устройством, входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.

Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

Устройство и принцип действия

Перед тем как выбирать датчики освещения, необходимо разобраться с их устройством и принципом работы. Чаще всего они изготавливаются на основе фотодиода, фоторезистора или фототранзистора. В обоих случаях принципиальная схема работы одна и та же.

Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники. В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.

В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле. Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.

При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.

По мощности до:

• 1 кВт.
• 2 кВт.
• 3 кВт.

По типу установки:

• Для установки в электрощит на дин-рейку.
• Внешние, накладные (на стену).
• С выносным чувствительным элементом.
• Для уличной установки.
• Для монтажа внутри помещений.

По типу нагрузки:

• Для энергосберегающих ламп.
• Для ламп накаливания.

По методу управления:

• Программируемые.
• С функцией энергосбережения в ночное время.
• С принудительным отключением.
• Автоматические.

Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Если датчик будет монтироваться снаружи помещения, то его класс защиты должен быть не менее, чем IР 44. Это означает защиту датчика от попадания посторонних предметов внутрь размером больше 1 мм, защиту от влаги.

Далее следует обратить внимание на режим эксплуатации по температуре. Нужно выбирать модели, которые способны работать при температуре в вашем регионе.

Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.

Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы настройки чувствительности также бывают разными.

Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключится. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.

При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.

При выборе места монтажа датчика следует учесть следующие факторы:

• Высота установки не должна быть слишком высокой, так как датчик придется периодически обслуживать: очищать от пыли и загрязнений, протирать.
• Место установки должно исключать попадание на датчик света фар автомобилей.
• Приборы освещения должны быть удалены как можно дальше.
• Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.

Иногда датчики освещения в виде эксперимента приходится располагать в разных местах, чтобы добиться его правильной работы.

Датчики освещения любых фирм изготовителей оснащены тремя выводами. Они имеют цвета: красный, синий и черный. Из них:

• На черный провод подключается фаза.
• К синему проводу подключают нулевой проводник.
• Красный провод отходит на подачу питания на освещение.

Чаще всего все схемы изображают с соблюдением этих цветов.

Датчики освещения подключаются по схеме. На вход датчика поступают фаза и ноль, а выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.

Согласно правилам, провода нужно соединять в монтажных коробках. Сегодня не проблема купить любой вид коробки. При уличном монтаже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.

Если датчик устанавливается для подключения мощного фонаря, имеющего дроссели, то в схему необходимо добавить магнитный пускатель, который способен функционировать при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.

Если освещение необходимо только при наличии людей, то в схему добавляют датчик движения. По такой схеме датчик движения сработает только в темноте.

После монтажа датчика необходимо настроить его чувствительность. Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно выполнить настройку чувствительности.

На корпусе датчика имеются изображения стрелок, обозначающих направление настройки для уменьшения или повышения чувствительности датчика.

При первой настройке лучше выставить минимальную чувствительность. При постепенном снижении освещения на улице, когда, по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.

• Автоматическое включение освещения и ручная регулировка экономят электроэнергию.
• Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
• Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
• Простая схема установки и подключения без привлечения квалифицированных специалистов.

Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.

Похожие темы:

Фотореле — Электросистемы

Для автоматического включения освещения при низком уровне света или включения с наступлением светлого времени суток используются именно фотореле. Светочувствительный элемент фотореле, который может быть встроенным или выносным, замыкает или размыкает электрические контакты в зависимости от направления изменения освещенности. Обычно для этого используются газоразрядные светочувствительные элементы, фотодиоды, фоторезисторы.

Свет попадает на светочувствительный элемент фотореле и вызывает в нем определенные физические процессы: изменение сопротивления в результате изменения его температуры или появление электрического заряда и электродвижущей силы. За изменением параметров этих процессов следит электронная схема, настроенная на определенный порог срабатывания.

При снижении уровня освещенности сопротивление фоторезистора возрастает, а ЭДС на выводах фотодиода уменьшается. Когда эти параметры достигнут определенного порога, который может регулироваться, электронная схема приводит в действие электромагнитное реле, включающее уличный светильник.

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

• Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.
• Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А. Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
• Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
• Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
• Собственная потребляемая мощность в дежурном режиме.В современных фотореле она чрезвычайно мала – 0,1—1 Вт.
• Внешний вид фотореле
• Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд.
• Степень защиты оболочки.Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44. Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.

По расположению датчика освещенности фотореле могут быть:

• Со встроенным датчиком освещенности, смонтированным в корпусе прибора.
• С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля.

Фотореле может совмещаться в одном корпусе с датчиком движения. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки.

Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет.

Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

Существуют также и более сложные фотореле, совмещенные с цифровыми контроллерами, работающие по определенной программе. В таких устройствах можно задавать программу включения и отключения освещения на каждый день, на неделю, на сезон и т. д. Эти фотореле могут задавать определенные световые сценарии, которые можно запрограммировать собственным интерфейсом с дисплеем либо подключив к компьютеру. Другими словами обеспечивается дистанционное управление, какое оно может быть и как настроить, рассказывается здесь. Возможности таких устройств практически безграничны, но цена тоже может заставить задуматься о целесообразности их применения.

Применение фотореле для уличного освещения имеет ряд неоспоримых преимуществ:

• Автоматически включаемое с наступлением темноты уличное освещение повышает уровень безопасности.
• Правильно настроенное фотореле позволяет существенно экономить электроэнергию.
• Отсутствует необходимость самостоятельного включения, о котором можно попросту забыть.
• Уличное освещение создает эффект присутствия человека, что отпугивает от несанкционированного проникновения воров на территорию.

Единственным минусом фотореле является то, что это устройство требует дополнительных расходов. Но, учитывая невысокую цену на эти устройства, этим недостатком можно пренебречь.

Фотореле для уличного освещения – осваиваем схему подключения + Видео

Фотореле для уличного освещения можно отнести к группе наиболее полезных изобретений, особенно оценить его смогут владельцы частных построек. Что это за чудо-устройство, как оно работает и можно ли его подключить самостоятельно?

Зачем все усложнять?

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.

Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.

Фотореле для уличного освещения

Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.

Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.

Схема работы фотореле

Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.

Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21.00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

Реле времени

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Характеристики реле – чему уделить особое внимание?

Приобретая этот электроприбор, обязательно ознакомьтесь с техническим паспортом, где указаны все необходимые характеристики. Наиболее значимые – напряжение, ток, мощность. В основном устройство работает от сети 220 В и на частоте 50 Гц. Встречаются и варианты, потребляющие 12 или 24 В. Правда, их использование не всегда оправдано, так как придется покупать дополнительно блок питания. На максимальный коммутированный ток обращать внимание следует, если собираетесь подключить к фотореле много светильников, а вот для освещения небольшого садового участка и двора этот показатель особой роли не играет. Мощность всегда обозначается двумя цифрами. Первая обычно не превышает 1 Вт (в режиме ожидания), а вторая составляет около 5–10 Вт (во время работы).

Блок питания для фотореле

Еще к важным параметрам следует отнести задержку включения и выключения. Этот интервал времени обычно исчисляется в секундах. В люменах указывается порог включения. Его можно регулировать, но шаг и предельные значения у различных приборов индивидуальны. Если будете использовать устройство под открытым небом, то его степень защиты должна быть IP 65. А вот когда в паспорте указана защита IP 40, то прибор предназначен для домашнего пользования, на улице его можно устанавливать только в специальном герметичном кожухе. Качественные светореле имеют достаточно широкий диапазон температур. Они работают при морозах -20 °C и в жару +50 °C. Еще в техническом паспорте обычно указывают габаритные размеры прибора.

Собираем реле и лампы в одну цепь

С установкой фотореле для уличного освещения особых проблем возникнуть не должно. Однако чтобы управлять сразу несколькими светильниками, следует правильно подключить его. Рассмотрим подробно все особенности этого процесса.

Как подключить фотореле для уличного освещения — пошаговая схема

Шаг 1: Изучаем устройство

Первым делом удостоверьтесь, действительно ли прибор подходит по мощности, ведь перегруз приведет к порче устройства и оно сгорит. Кроме того, значительно легче будет работать, если есть специальные клеммы для зажимки проводов. Если таковых нет, тогда подготовьте распределительную коробку. Она прекрасно защитит соединения от влаги, пыли и грязи.

Распределительная коробка для установки фотореле

На корпусе светореле обязательно должна быть схема подключения. Если она не нанесена, то лучше отказаться от подобного товара. Обратите внимание на чувствительность. Чем этот показатель меньше, тем более экономным окажется устройство. Так, светореле с чувствительностью 2 лк будет активироваться с наступлением темноты, а 5 лк сработает и в пасмурную погоду. Поэтому менее чувствительный прибор по меньшей стоимости вряд ли обернется большой экономией, ведь придется больше платить за электричество.

Шаг 2: Выбор места

Прежде чем приступать непосредственно к подключению фотореле для уличного освещения, нужно правильно подобрать место крепежа. Его следует разместить недалеко от самого светильника, при этом не допускается прямое попадание искусственного освещения. Еще избегайте затененных участков, это может спровоцировать ненужное включение устройства. Располагайте датчик подальше от навесов, высоких стен и заборов. Если установка реле запланирована зимой либо осенью, когда деревья уже сбросили листву, помните, что летом тени от них будет намного больше. Нежелательна и близость с горючими и легковоспламеняющимися материалами, качающимися предметами. Также избегайте химических сред.

Подключение фотореле для уличного освещения

Шаг 3: Схема подключения реле

В комплект к герметичным моделям входит специальный монтажный кронштейн, с его помощью и производится установка прибора в нужном месте. Если речь идет об устройствах, помещенных в защитный кожух, то они крепятся посредством винтового соединения. Существует две основные схемы подключения фотореле уличного освещения в зависимости от типа прибора. Мы остановимся на каждом варианте. Светореле бывает с тремя или двумя выводами, все провода различаются по цветам.

• Три провода (обычно коричневый, синий и красный) идут в монтажную коробку, где первый соединяется с выводом фазы, а второй с нулем. Также от нуля ведется и проводник к осветительному прибору. Оставшийся красный провод схема предписывает подсоединить непосредственно к лампе.
• Если вывода всего два, тогда фаза и ноль подключаются вышеописываемым способом к соответствующим клеммам. А вот светильники подсоединяются к выходным клеммам от нуля и фазы. Если необходимо управлять несколькими источниками освещения, то они подключаются к реле параллельно.
• Существуют модели, схема которых предусматривает отдельные выводы для заземления, но они используются нечасто. Вполне достаточно светореле с тремя выводами, где «земля» подключается через распределительную коробку непосредственно к лампе, минуя прибор.

7 вещей, которые вы должны знать о светодиодном уличном освещении с фотоэлементом

В современном обществе меры по энергосбережению постоянно совершенствуются, чтобы оставаться на вершине технологических тенденций и работать максимально умно и эффективно. важно для применения энергосберегающих методов.

Для достижения этого в наружном освещении, таком как светодиодный уличный фонарь, управление освещением должно быть точным, а это означает, что инженер проекта освещения должен объединить светодиодные уличные фонари и интеллектуальные контроллеры от разных поставщиков в оптимальное решение освещения.Из-за асимметрии информации между двумя сторонами в технической области инженеры-проектировщики освещения склонны рекомендовать вам схему в их интересах, чтобы заработать больше денег, сократить избыточные запасы и добиться максимальной прибыли. Однако это несправедливо по отношению к вам. Потому что вполне вероятно, что решение, которое они рекомендуют, не в ваших интересах, даже если оно стоит вам дополнительных финансовых средств.

Точное управление обеспечивает большую возможность экономии энергии, снижения затрат и интегрированного управления.Знание этой информации и того, как светодиодный уличный фонарь работает с фотоэлементом, важно для вас, чтобы выбрать подходящий проект освещения и избежать покупки ловушек. Вот 7 вещей, которые вам нужно знать о светодиодном уличном фонаре и фотоэлементе.

Уличный свет — основная составляющая проекта городского освещения. Ночью очень важную роль играет уличное освещение. В настоящее время традиционные уличные фонари постепенно заменяются на светодиодных уличных фонарей .Светодиодные уличные фонари широко используются благодаря своей высокой светоотдаче, длительному сроку службы, низкому энергопотреблению и простоте установки.

Мониторинг уличного освещения в городе всегда является важной темой в области освещения дома и за рубежом. большинство исследователей проводят глубокие исследования. GPRS и Интернет-технологии являются основными техническими средствами, которые могут быть использованы для разумной организации структуры программного обеспечения и для того, чтобы персонал управляющего терминала быстро получил всю информацию, находящуюся в их ведении, через хост-сервер.Таким образом, легко добиться удаленного определения рабочего состояния уличных фонарей и своевременной выдачи команд управления. Вот некоторые ожидания от управления светодиодным уличным освещением в настоящее время.

а) специальный

Раньше управление уличным освещением осуществлялось централизованным управлением всей территорией или всей линией. С повышением осведомленности людей об энергосбережении и защите окружающей среды у людей появляются новые требования к управлению уличным освещением.Теперь управление требует точного управления, которое может обеспечить управление каждым светом. он не только должен уметь контролировать состояние уличного фонаря, но также должен понимать рабочий статус конкретного уличного фонаря.

б) интеллектуальный

система управления может интеллектуально контролировать уличные фонари и автоматически включать их, когда есть потребность в освещении, и точно выключать их, когда освещение больше не требуется.

c) выносной

позволяет осуществлять дистанционное управление уличным освещением через сеть GPRS, Интернет-технологии и технологии передачи данных по линиям электропередач. Персонал мониторинга может получить данные об условиях работы уличных фонарей в любое время и из любого места и контролировать их. Любые операции по сбору информации и контролю не должны выполняться на месте.

г) энергосберегающий

Целью управления работой светодиодных уличных фонарей должно быть максимальное сбережение энергии в соответствии с требованием обеспечения основного освещения и максимального энергосбережения.

Управление временем регулирует включение / выключение светодиодных уличных фонарей на основе временного события, которое может быть реализовано с использованием встроенного управления таймером. В запланированное время управляемые светодиодные уличные фонари будут включаться / выключаться для экономии энергии. это средство управления хорошо подходит для периода, когда погода не меняется в течение одного и того же сезона. Поскольку время заката и восхода солнца относительно фиксировано в течение этого периода, и время переключения уличных фонарей может быть установлено на основе этого устойчивого сезонного закона.

, однако, времена года меняются со временем. хотя поставщики контроллеров уже запустили контроллер времени в соответствии с местными правилами смены четырех сезонов восхода и захода солнца, от зимнего солнцестояния до летнего солнцестояния, время включения света постепенно откладывалось, время выключения постепенно увеличивалось; Во время перехода от летнего солнцестояния к зимнему солнцестоянию время включения света постепенно увеличивается, а время выключения света постепенно откладывается, люди все еще не могут обеспечить изменения погоды в каждый период времени.Изменения погоды могут изменить время наступления темноты / рассвета. Это может привести к тому, что уже темно и лампа не включена, или что уже светло, а лампа не выключена. В некоторой степени это все еще пустая трата энергии. В солнечные и дождливые дни время включения и выключения заметно различается, что является одним из основных недостатков использования схем таймера для переключения системы уличного освещения.

Регулятор дневного света его стандарт включения / выключения — это значение освещенности положения уличного фонаря.Свет автоматически включается и выключается в зависимости от освещенности окружающей среды. Используя это средство автоматического управления уличным освещением, мы можем значительно и точно снизить потребление энергии. Однако случайные молнии, облучение фонариком, автомобильное облучение и другое световое облучение дадут световой зонд неправильный сигнал, чтобы послать неправильную команду выключения. или листья затеняют блок обнаружения, а опавшие листья ненадолго закрывают световой зонд, что также приведет к неправильному включению.

Фотоэлементы — это полупроводники, которые являются детекторами света. По сути, это резисторы, зависящие от света, поскольку их выходная мощность пропорциональна количеству падающего на них света. Из-за этого эффекта они также известны как фоторезисторы или светозависимые резисторы. Фотоэлементы преобразуют световую энергию в электрическую. Когда нет света, они имеют очень высокое сопротивление, которое может составлять миллионы Ом.Напротив, при наличии света их сопротивление значительно снижается до нескольких сотен Ом. Это позволяет большему току течь внутри цепи.

Есть три режима управления фотоэлементом. эти три режима могут работать как по отдельности, так и в любой комбинации. Это обычный режим контроля времени, в котором пользователи могут свободно устанавливать время включения / выключения; управление дневным светом, которое контролируется датчиком управления освещением в соответствии с заранее установленной интенсивностью света; и смешанный режим (как контроль времени, так и контроль дневного света), который может включать оба режима одновременно, и приоритет управления дневным светом выше, чем у управления временем.Чаще всего используется многофункциональный расширенный смешанный режим управления, объединяющий управление дневным светом и контроль времени, поскольку он может гибко определять, следует ли обеспечивать свет или нет, в соответствии с потребностями в энергосбережении, чтобы достичь наилучшего эффекта энергосбережения.

самых качественных уличных светодиодных светильников для уличного освещения будут оснащены установленным на заводе фотоэлементом, который сообщает уличному фонарю, когда он должен работать.Поскольку фотоэлементы воспринимают уровень окружающего освещения, они автоматически адаптируются к сезонным изменениям в цикле день / ночь, и их не нужно настраивать по сезонам, как в контроллере времени. Даже если функция некоторых современных фотоэлементов регулируется, вы можете выбрать уровень освещенности, соответствующий вашей местной ситуации. Это также можно использовать для выключения различного уличного освещения на рассвете и включения, когда солнце садится. (например, установка на светодиодный садовый светильник, светодиодный прожектор, светодиодный настенный светильник и т. д.). Знание основных функций светодиодного уличного освещения с фотоэлементом и выяснение того, как эти продукты улучшают систему уличного освещения, даст вам более глубокое понимание энергосбережения и поможет сделать отличные световые решения.

Управляемость светодиодных уличных фонарей обеспечивает идеальное сочетание с интеллектуальным управлением , что позволяет минимизировать затраты на электроэнергию. проверьте здесь https://www.agcled.com/products/led-street-light/, чтобы получить свой удовлетворенный светодиодный уличный фонарь.

Как работают уличные фонари на солнечных батареях

Одним из самых распространенных источников возобновляемой энергии является солнце. Использование этого неограниченного и бесплатного источника энергии стало проще с помощью солнечных батарей или фотоэлектрических элементов.Вы, наверное, видели солнечные батареи, прикрепленные к опоре уличных фонарей. Эти уличные фонари, несомненно, работают от солнца и полностью автономны от электросети.

Уличный светильник на солнечных батареях питается от солнечных панелей, встроенных или установленных на опоре. Он оснащен умной перезаряжаемой батареей, питающей светодиодную лампу.

Уличные фонари на солнечных батареях — одна из новейших технологий, поддерживающих экологические инициативы. Это экологичное, умное и экономичное световое решение.Солнечные светодиодные уличные фонари помогают создать благоприятную среду обитания с сокращением затрат на эксплуатацию и электроэнергию. Во всем мире некоторые страны уже переоборудовали традиционные уличные фонари в светодиодные уличные фонари, что дало положительные результаты.

Основные операции уличных фонарей на солнечных батареях

Основная работа уличных фонарей на солнечных батареях заключается в том, что они автоматически включаются и выключаются при заданном параметре, установленном в его контроллере, который управляет цепью.

Когда наступают сумерки, напряжение снижается примерно до 5 В.Это сигнализирует о необходимости включения светодиодной лампы и использования электроэнергии, накопленной в батарее. С приближением рассвета напряжение повышается до тех пор, пока не превысит 5 В, что приводит к выключению светодиода. В этот момент аккумулятор снова перезарядится. Этот процесс повторяется каждый день.

Конечно, у уличных фонарей на солнечных батареях есть некоторые замысловатые особенности, которые делают их умным решением для освещения. В следующих главах мы обсудим, как каждый компонент помогает сделать уличный светильник на солнечной энергии более эффективным.

Как работают умные уличные фонари на солнечных батареях

Умные светодиодные уличные фонари на солнечных батареях — это современные интегрированные уличные фонари на солнечных батареях с расширенными функциями и компонентами для управления, управления и обеспечения эффективного освещения.

Умные уличные фонари имеют модульную конструкцию, что упрощает установку и обслуживание. Обычно они имеют класс защиты до IP65.

Как работает уличный фонарь на солнечных батареях.

# 1 Солнечная панель собирает солнечную энергию

Фотоэлектрический модуль или солнечная панель обнаруживает и поглощает солнечные лучи.В настоящее время существует два популярных типа солнечных панелей, используемых в солнечной энергетике. Это монокристаллические и поликристаллические солнечные панели.

Монокристаллическая солнечная панель широко используется в технологиях солнечного уличного освещения благодаря эффективному способу улавливания солнечной энергии даже в холодную погоду.

Солнечная панель крепится к верхней части опоры с помощью алюминиевых скоб. Некоторые конструкции обладают определенной гибкостью, позволяя регулировать панели.Это необходимо для более эффективного использования различных положений солнечных панелей.

# 2 Аккумуляторная батарея преобразует солнечную энергию в электрическую и накапливает ее

Уличные фонари на солнечных батареях имеют аккумуляторные батареи. Солнечная панель превращает энергию солнца в перезаряжаемую батарею. Аккумулятор накапливает энергию в дневное время и использует ее ночью для включения светодиодной лампы.

Перезаряжаемые батареи относятся к типу батарей глубокого цикла, которые предназначены для поддержания непрерывного тока в течение более длительных периодов времени.Следовательно, он может время от времени эффективно разряжать токи, не теряя своей эффективности. Солнечные батареи для уличных фонарей рассчитаны на заряд более суток. Типичный расчетный запас составляет 5 дней на поддержание освещения зимой и в сезон дождей.

В индустрии солнечного освещения используются два типа батарей глубокого цикла. Это свинцово-кислотная батарея и литиевая батарея.

# 3 Интеллектуальный контроллер регулирует накопленную энергию и осуществляет электронную связь с другими устройствами

Накопленная энергия регулируется интеллектуальным контроллером.Интеллектуальный контроллер помогает контролировать поток напряжения и тока, чтобы предотвратить перезарядку аккумуляторов. Этот компонент фактически устанавливается между солнечной панелью и аккумуляторной батареей, чтобы иметь возможность принимать сигналы от обоих компонентов. Интеллектуальный контроллер управляет сигналами для регулирования количества напряжения и тока, поступающих от панелей.

В технологии солнечного освещения используются два основных типа интеллектуальных контроллеров. Это ШИМ и MPPT. Современные светодиодные уличные фонари Solar оснащены контроллером заряда MPPT, который является более надежным контроллером заряда, чем PWM.

В качестве основного компонента солнечного уличного освещения он управляет следующим:

• От заката до рассвета
• Контроль времени
• Обнаружение движения
• Разъединитель LVD
• От заката до рассвета

Напряжение контролируется и измеряется. Когда контроллер обнаруживает низкое входное напряжение, автоматически включается светодиодный индикатор. Когда напряжение увеличивается, он сигнализирует о выключении светодиода.

Контроль времени

Контроллер MPPT также инициирует затемнение и интенсивность солнечного уличного фонаря.Например, в определенное время дня светодиодный свет может излучать различное количество света, как показано ниже.

• С 18:00 до 19:00 — яркость 70%
• С 20:00 до 22:00 — яркость 100%
• С 23:00 до 17:00 — яркость 30%

Когда датчик обнаруживает людей, он автоматически переключается на 100% яркость даже в любое время ночи. Таким образом экономится потребление энергии.

Датчик движения

Датчики движения могут быть микроволновыми или инфракрасными.Инфракрасный датчик движения обнаруживает тепло от предметов или людей, в то время как микроволновые датчики пропускают отраженные сигналы в датчик.

Датчик движения способен обнаруживать людей на определенном расстоянии до открытия светодиода. Это может быть расстояние от 5 до 6 метров.

Предотвращение отключения при низком напряжении (LVD)

Перезарядка отрицательно сказывается на производительности аккумулятора и сроке его службы. Интеллектуальные контроллеры заряда предотвращают перезарядку за счет контроля низкого напряжения и перезаряда.

# 4 Программа удаленного управления (RMS) отправляет на ваше устройство сигналы для удаленного мониторинга уличных фонарей

Программное обеспечение для удаленного управления инициирует активный мониторинг уровня освещенности, чтобы не перерасходовать мощность и не повлечь за собой больших затрат. Он предоставляет полный отчет о рабочем состоянии солнечной системы уличного освещения. Это также позволяет владельцу контролировать и управлять каждым осветительным прибором через удаленный доступ через телефон, ПК или планшет.

# 5 От заката до рассвета уличное освещение со светодиодной подсветкой

Наконец, накопленная энергия используется для питания светодиодной лампы, когда наступает ночь.Производители используют светодиодные лампы как наиболее энергоэффективный источник освещения.

Обратите внимание, что светодиодные лампы на солнечных уличных фонарях светятся только от заката до рассвета, обычно в течение 12 часов. Также в эти часы регулируется яркость. Как упоминалось выше, в часы пик интенсивность света максимальна. Эффект затемнения активируется, когда истек пиковый период, но всякий раз, когда датчик обнаруживает людей, он автоматически настраивается на полную яркость.

Заключение

Мы надеемся, что эта статья помогла вам понять, как работает уличный фонарь на солнечных батареях.Вы можете увидеть, насколько удивительна эта умная технология по сравнению с традиционными уличными фонарями и более старыми версиями уличных фонарей на солнечных батареях.

Heisolar — китайский производитель уличных фонарей на солнечных батареях. Не стесняйтесь обращаться к нам за дополнительной информацией о солнечных уличных фонарях. Мы также рады принять запросы предложений.

Умные уличные фонари в Умном городе: пример из Шеффилда

Параметры моделирования

Реальное потребление энергии Westbourne Road (20.01.2020–18.02.2020)

Реальное потребление энергии на Черч-стрит (20.02.2020–02.03.2020)

Для обеспечения точности моделирования необходимо определить номинальную мощность уличных фонарей. По данным, предоставленным Street Ahead (рис. 9, 10), энергопотребление на Черч-стрит на 02.02.2020 составило 1147 Втч (см. Рис. 10). Таким образом, мы можем рассчитать номинальную мощность на уличный фонарь из (Таблица 2):

$$ 1147 \ приблизительно t \ times P_ {Rated} \ times n $$

, где t — продолжительность работы уличного фонаря = 14 ч, n количество фонарей = 16.

$$ {P} _ {Rated} \ около 5,12 Вт $$

Поскольку это значение приблизительно близко к значению 5,6 Вт, указанному в спецификации диапазонов яркости, в исследовании предполагается, что мощность всех уличных фонарей составляет 5,6 Вт.

Для этого исследования оцениваются две дороги, расположенные в разных частях города (жилой район и центр города). Хотя городской совет Шеффилда предоставляет значения AADF для Шеффилда, он не предоставляет их для рассматриваемых улиц. Чтобы иметь возможность ввести точный профиль дорожного движения, взяты значения AADF для региона из «Йоркшир и Хамбер» (под которым находится Шеффилд).Шеффилд-Сити — очень густонаселенный город. В «Транспорт» (2020) для второстепенных дорог даны два значения: для сельских и городских. Определение городской второстепенной дороги заключается в том, что она находится в поселении с населением 10 000 и более человек, и, поскольку Шеффилд является крупным городом, он легко подпадает под это определение. Таким образом, мы будем использовать значение AADF, равное 1900, чтобы ввести его в оба профиля дорожного движения при моделировании. При моделировании также предполагается транспортный поток в будние дни, поскольку данные о потреблении энергии из Streets Ahead для Westbourne Road и Church Street в [Вт · ч] датированы 20.01.2020–18.02.2020 и 02.02.2020–02 / 03/2020 соответственно.Чтобы сделать модели более сопоставимыми, мы используем потребление энергии на 02.02.2020 для обеих дорог, что эквивалентно 14 часам работы уличного фонаря (17: 00–7: 00).

Westbourne Road

Westbourne Road находится в жилом районе. Основная причина, по которой это было выбрано, заключалась в том, что эта область проходила испытания по затемнению, и, поскольку данные о потреблении энергии были получены в результате испытаний, это послужило бы хорошим сравнением с обычными схемами освещения.

Используя просмотр улиц Google, было установлено, что на этой улице находится 17 фонарей, что показано красными точками на рис.11. Дорога протяженностью около 1000 м. Обратите внимание: от поперечного сечения, расположенного в середине карты, до Кларкхаус-роуд идет система с односторонним движением.

Расположение уличного фонаря Westbourne Road

Church Street

Как и Westbourne Road, Church Street использует одностороннюю систему с примерно 500 м прямой дороги. Он расположен прямо в центре города и является одной из основных причин, по которой это было выбрано для моделирования.В разных местах (жилой район / центр города) он предоставит исследованию более широкий диапазон данных.

Используя Google street view, было установлено, что на этой улице находится 16 фонарей, что показано красными точками на рис. 12.

Расположение уличных фонарей на Черч-стрит

Уличные фонари Church Street

Обратите внимание, что на рис.12. Это связано с тем, что уличный фонарь в крайнем левом и правом углу карты имеет шесть световых модулей в одном месте, как показано на рис. 13. StreetlightSim плохо справляется с размещением шести фонарей поверх другого или рядом друг с другом. . Следовательно, решение состоит в том, чтобы использовать в моделировании только один уличный фонарь и рассчитать его реальную потребляемую мощность. Затем результаты умножаются на шесть.

Анализ результатов

Транспортный поток по количеству участников дорожного движения для Westbourne Road и Church Street

Количество участников дорожного движения для обоих моделей показано на рис.14. Мы замечаем, что оба имеют очень похожие профили дорожного движения на время работы уличного фонаря, лишь незначительные различия в определенные часы. Он также следует за тенденцией коэффициента транспортировки для буднего дня, показанной на рис. 3.

Оценка схем диммирования

Как и предполагалось, схема освещения с наибольшим потреблением энергии — это обычная схема, имеющая значение 1332.4 и 1254,4 [Вт-ч] для Вестборн-роуд и Черч-стрит соответственно. Сравнивая смоделированное и фактическое значение для Черч-стрит, мы видим небольшую разницу в 8,9% или 107,4 [Вт · ч] (1254,4 против 1147), что, вероятно, вызвано отсутствием точной продолжительности часов работы уличного фонаря, поскольку StreetlightSim предполагает, что в феврале месяце часы работы будут = 14. Другая возможная причина — во время заката и восхода солнца уличные фонари постепенно включаются / выключаются, что также снизит его энергопотребление.

Из таблицы 3 видно, что схема Chronosense занимает второе место по потребляемой мощности с 1166,2 и 1097,6 [Втч] соответственно, что соответствует примерно 13,3% разницы в энергии от традиционной схемы. Несмотря на то, что он снижает расходы на энергию, ему не хватает гибкости, необходимой для различных географических местоположений, по сравнению со схемой Dynadimmer, где мы можем настроить ее для конкретной области. Кроме того, поскольку Chronosense не оборудован нынешними уличными фонарями в Шеффилде, совету необходимо будет приобрести этот автономный продукт и установить его, что потребует больших денег и времени.Таким образом, экологические преимущества не перевешивают экономических и практических недостатков этой схемы освещения.

Далее, схемы Part Night и Dynadimmer имеют одинаковое энергопотребление: 809,2 и 761,6 [Вт · ч] соответственно, что примерно на 48,89% отличается от стандартной схемы. Стоимость Westbourne Road имеет сходство с реальной стоимостью (см. Рис. 9), разница лишь в 3,8%. Поэтому можно сказать, что текущие пробные схемы диммирования тоже экономят до 48.89% энергии (однако фактическая схема освещения может отличаться). Несмотря на то, что схемы Part-Night и Dynadimmer имеют одинаковый расход энергии, было бы более выгодно использовать схему Dynadimmer. Это связано с тем, что в схеме динадиммера свет все еще включен в течение ночи при различной выходной освещенности, что поддерживает полезность уличных фонарей. Кроме того, поскольку зоны моделирования расположены в районах с большой численностью населения (жилые районы и центр города), крайне важно, чтобы уличные фонари включались для повышения безопасности в этих районах, поскольку доказано, что это снижает уровень преступности и поощряет социально-экономическая деятельность в ночное время (Lau et al.2014).

Данные, полученные от StreetlightSim для различных функций затемнения, являются точными, поскольку эти схемы основаны на времени, поэтому внешние факторы, такие как участники дорожного движения и географическое положение, не влияют на результат.

Оценка адаптивных схем

Адаптивное энергопотребление Westbourne Road

Адаптивное энергопотребление по Черч-стрит

Чтобы создать точное представление адаптивной схемы для обоих профилей дороги, при моделировании использовалось пять прогонов для каждого и было взято среднее значение для расчета энергопотребления.Как видно из рис. 15 и 16, оба имеют очень небольшие различия между прогонами, за исключением аномалии, обнаруженной в час 6:00 на рис. 15, где у прогонов 1 и 4 есть разница в 21%. Это происходит из-за разных участников дорожного движения в данный момент времени, поскольку большее количество пешеходов может привести к большему потреблению энергии, или созданный маршрут проходит через большее количество уличных фонарей, что приводит к тому же результату. Однако в целом оба рисунка следуют той же тенденции, что и на рис. 3 и 14, поскольку потребляемая мощность пропорциональна потоку трафика в адаптивной схеме.Хотя оба имеют схожие тенденции, ключевое различие между ними заключается в том, что у Church Street более высокое энергопотребление — 143,4 [Вт-ч] по сравнению с 75,6 [Вт-ч] на Уэстборн-роуд, несмотря на то, что на один уличный фонарь меньше. Наиболее вероятной причиной этой ситуации, вероятно, является соотношение уличного освещения и плотности протяженности дороги, поскольку длина Уэстборн-роуд примерно вдвое больше, чем у Черч-стрит — 1000 м, что соответствует уличному фонарю примерно через каждые 59 м по сравнению с одним через каждые 31 м. Еще одним фактором является более высокая сложность улиц Westbourne Roads, так как есть больше путей, по которым можно пройти, тогда как Church Street — это простая дорога с односторонним движением, поэтому вероятность того, что все уличные фонари активируются одним участником дороги, очень высока.

Особенно выделяется таблица 3, где мы видим существенное различие в энергопотреблении по сравнению с любой из схем диммирования и традиционных схем, с разницей до 1256,8 [Вт · ч], что соответствует 0,293 кг CO2 или 179% разнице. в расходе энергии. Большая часть его экономии приходится на периоды низкой загруженности дорог (между 22: 00–05: 00), когда наименьшая ценность для пользователей дорог составляет всего восемь. По сути, предложенная адаптивная схема ТАЛИСМАН наиболее эффективна в жилых районах, где есть несколько путей и более длинные дороги, по сравнению с более оживленной дорогой в центре города, такой как Черч-стрит.Однако, несмотря на высокие результаты по снижению энергозатрат, у этой схемы есть недостатки. Во-первых, как уже упоминалось, могут быть выбраны разные пути для участников дорожного движения, StreetlightSim случайным образом генерирует эти пути, что означает, что это не обязательно правильный поток дорожного движения для Шеффилда. Другой проблемой является значение AADF, значение 1900 было взято из более общего региона, «Йоркшир и Хамбер», под которым находится Шеффилд. Однако при этом учитываются другие города с меньшим населением, следовательно, мы можем сказать, что результат адаптивной схемы не точен для Шеффилда, а для городских второстепенных дорог в регионе «Йоркшир и Хамбер».По этой причине в Шеффилде необходимы более всесторонние исследования, чтобы полностью предсказать результат предлагаемой адаптивной схемы.

Экономия энергии

Согласно Министерству бизнеса, энергетики и промышленной стратегии, средняя цена на электроэнергию за киловатт-час составляет 12,9 пенса (p) (BEIS 2020). Этот показатель будет использоваться для расчета расхода энергии для каждой схемы освещения (см. Таблицу 4).

При усреднении за час получается (см. Таблицу 5):

Если предположить, что работа уличного освещения в каждый день каждого месяца одинакова, т.е.е. дни января = 16 ч, февраля = 14 ч, марта = 12 ч, апреля = 10 ч, мая = 8 ч, июня = 8 ч, июля = 8 ч, августа = 10 ч, сентября = 12 ч, октября = 13 ч, ноябрь = 15 ч, декабрь = 16 ч (из схемы Обычное уличное освещение по месяцам в StreetlightSim). Получаем общее время работы фонаря = 4315 ч. Таким образом, можно рассчитать годовую стоимость каждой схемы, представленной в Таблице 6.

Из таблицы 6 видно, что наибольшая экономия энергии (178% по сравнению с традиционной схемой) достигается за счет использования адаптивного подхода.Однако, как упоминалось в разд. 4.6, использование этой схемы не дает результатов без использования более точного представления потока дорожного движения Шеффилда и значений AADF. Следовательно, наиболее надежной схемой на данный момент является использование схемы Dynadimmer, которая может сэкономить до 49% энергозатрат в городской совет Шеффилда. Сравнение уровня энергосбережения с другими предложениями умных уличных фонарей обсуждается в разделе. 5 раздел.

История уличного освещения — Развитие технологий уличного освещения

Отсутствие естественного освещения в ночное время в городской среде всегда было проблемой.Из основного неудобства, что люди не видят, куда они идут к большей вероятности нападения или ограбления в ночное время. Поскольку проблема существовала с тех пор, как люди начали жить вместе, история улиц свет может быть длиннее, чем мы думаем.

Известно, что природный газ подавался по бамбуковым трубам от утечек газа вулканов на улицы Пекина, чтобы использоваться в качестве топлива для уличных фонарей и еще 500 лет до нашей эры. Древние римляне использовали масляные лампы, наполненные растительным маслом перед своими домами, и имели особых рабов, единственной обязанностью которых было заботиться об этих лампах, зажигать их, гасить их и следить за тем, чтобы в них всегда было масло.Первый организованный метод публичного освещения был применен в 1417 году, когда Мэр Лондона сэр Генри Бартон первым постановил, что по закону все дома должны вешать фонари на улице, когда наступает ночь в зимние месяцы. Парижская улица были впервые освещены приказом в 1524 году, в котором говорилось, что все дома должны иметь свет в окнах ночью, если они выходят на улицу. Еще один способ Ночью улицы освещали «мальчики-связисты», дети-слуги, которым богатые жители Лондона платили за то, чтобы они несли факелы, сопровождая их через город (практика, которая иногда была опасной, потому что иногда они приводили своих покупателей в темные переулки, чтобы их ограбили башмаки).

Эра более эффективного уличного освещения началась с Уильяма Мердока, который впервые в 1802 году осветил снаружи литейного цеха Сохо публично. презентация с газовым фонарем, работающим на угольном газе. После этого, в 1807 году, в Лондоне появилась первая улица, освещенная газом. Балтимор был первым городом в США. Штаты, которые начали использовать газ для уличного освещения в 1816 году, в то время как Париж начал газовое освещение улиц в 1820 году. Газ подавался через трубопроводы. к газовым фонарям, установленным на столбах.Каждый вечер фонарщики, люди, чья работа заключалась в обслуживании газовых фонарей, зажигали фонари, и каждое утро они их отключали. Так было до изобретения механизма, который зажигал лампы при выпуске газа в лампа. После этого было электричество, и уличное освещение стало еще более эффективным.

В первом электрическом уличном фонаре использовались дуговые лампы, а именно «Свеча Яблочкова». Впервые он был использован в 1878 году в Париже.К 1881 году использовалось около 4000, заменяя газ. фонари на столбах. После распространения дуговых ламп в Соединенных Штатах к 1890 году в качестве уличных фонарей было установлено более 130 000 дуговых ламп. Большинство из них было установлено на вершинах так называемых «лунных башен» — высоких металлических конструкций, которые освещали сразу несколько городских кварталов. Дуговые огни имел два основных недостатка: они давали сильный, резкий свет и прослужили недолго. Поэтому со временем их заменили лампами накаливания, которые были дешевле, ярче и прослужили дольше, а дуговые лампы остались полезными на промышленных объектах.Сегодня в уличных фонарях используются газоразрядные лампы высокой интенсивности, в основном HPS. натриевые лампы высокого давления.

Отключение уличного света | Imperial Irrigation District

Одна из основных задач IID — безопасность наших сотрудников и клиентов. Мы понимаем, что правильно функционирующие уличные фонари обеспечивают дополнительный уровень безопасности для наших соседей и семей. Важно отметить, что обслуживание уличных фонарей является совместной обязанностью городских, окружных и государственных учреждений, но, что наиболее важно, IID.

Чтобы сообщить о поврежденном или неработающем уличном фонаре или уличном фонаре, который остается включенным в течение дня, IID просит вас сначала связаться с городом, в котором расположен фонарь. Вы также можете предупредить IID, щелкнув следующую ссылку, чтобы сообщить о загорании в Интернете, или позвонив в отдел обслуживания клиентов IID по телефону 1-800-303-7756.

Вас попросят указать местонахождение уличного фонаря и указать, есть ли на столбе какие-либо опознавательные знаки.

Один из наших представителей либо назначит сервисный звонок, либо свяжется с соответствующим сервисным агентством, ответственным за этот конкретный уличный фонарь.

Часто задаваемые вопросы о перебоях в уличном освещении

В. Почему перестают работать уличные фонари?
A. Неисправность уличного фонаря может быть вызвана множеством причин. Отключение может быть вызвано неисправностью лампы или чем-то более сложным, например, повреждением линий электропередач в непосредственной близости от уличного фонаря.

В. Как я узнаю, что кто-то пришел проверить уличный фонарь, который не работает должным образом?
А.Если нам удалось отремонтировать светильник, он должен заработать вскоре после того, как мы получим уведомление о сбое. Большинство ремонтов производятся в течение четырех-шести рабочих дней.

В. Когда можно ожидать ремонта уличного фонаря?
A. Причина отключения уличного освещения влияет на время, необходимое для решения проблемы. Большинство неисправностей уличного освещения можно устранить в течение нескольких дней. Однако при повреждении подземных сооружений может потребоваться дополнительное время для ремонта уличного фонаря.Предоставление точной и конкретной информации при сообщении о отключении уличного света поможет ускорить процесс.

В. Есть ли у IID уличные фонари?
A. В большинстве районов уличные фонари принадлежат городам, в которых они находятся. В некоторых случаях города, ассоциации домовладельцев, планируемые застройки и т. Д. Решают установить эти фонари и попросить IID заменить лампы и фотоэлементы, которые не работают должным образом. .

В. Как узнать, действительно ли фонарь является уличным фонарем?
А.Если фонарь направлен на улицу, скорее всего, это уличный фонарь. Если фонарь находится на заднем дворе, в переулке или на парковке, вероятно, это фонарь безопасности или частное освещение.

В. Почему я должен сообщать о сбое?
A.IID работает с местными правоохранительными органами, чтобы помочь найти проблемы с уличным освещением; однако ваша помощь поможет в выявлении перебоев в работе уличного освещения, о которых мы можем не знать.

В. Как узнать, не горит ли уличный фонарь? Есть ли в определенное время суток уличные фонари?
А.Новые уличные фонари часто являются первыми объектами, устанавливаемыми в новом жилом комплексе, но не всегда под напряжением. По соображениям безопасности оборудование не может быть включено до более позднего времени. Большинство существующих уличных фонарей управляется устройством, которое определяет доступный солнечный свет, которое называется фотоэлементом. Чувствительность фотоэлементов может незначительно отличаться, в результате один свет загорается раньше другого. Тени от построек или деревьев также могут влиять на работу источника света. Если уличный фонарь не работает после наступления темноты, когда все остальные фонари в этом районе включены, возможно, уличный фонарь нуждается в ремонте.

Сокращение затрат городов оставляет жителей в темноте

«Чтобы понять нашу ситуацию с уличным освещением, нужно понять, какое богатство когда-то было у Хайленд-Парка; Это была ситуация, когда у нас было все самое лучшее и изобилие света », — сказал Родни Патрик, отец которого настоял на том, чтобы переехать с семьей в Хайленд-Парк в начале 1950-х годов из-за его преимуществ — его статуса, по его словам, как сияющий город на холме. «Но у нас нет жителей, чтобы иметь ту роскошь, которую мы имели, когда мы были городом с населением 50 000 человек.

Если результат кажется многим жителям несовершенным, не все считают его ужасным. «В Хайленд-парке не гаснет свет, — сказал Патрик, член городского совета. «У нас было сокращение, ответственное сокращение».

Еще слишком рано судить, повлияли ли огни на безопасность здесь. Официальные лица из других сообществ и исследователи, посвященные уличным фонарям и преступности, делают смешанные выводы.

В Хайленд-Парке дворовые фонари и даже гирлянды рождественских огней помогают освещать некоторые улицы, и некоторые лидеры призвали жителей добавить собственное освещение, если они беспокоятся о безопасности, что привело к жалобам на то, что город пытается переместить предметы это не может позволить себе жители, которые тоже не могут себе это позволить.

В городах по всей стране возникли аналогичные идеи: плата за пользование уличным фонарем, частное охранное освещение, даже дополнительные программы «примите свет», сравнимые со спонсорством дорог.

В Орегоне власти Миртл-Крик в 2010 году выключили 78 из 297 уличных фонарей города, чтобы сэкономить 11 000 долларов. Программа спонсорства уличных фонарей предполагает, что нервы успокоились. В прошлом году люди заплатили за то, чтобы шесть ламп оставались включенными. Теперь только два светильника остаются включенными и зажженными. «Никто больше об этом не говорит», — сказал Аарон К.Кубик, городской администратор в сельской местности, в 90 минутах к югу от Юджина.

Не так в Хайленд-Парке, где мера более новая, а темнота более выражена. Есть надежда на новые фары, правда денег на них нет. Избранный мэр г-н Виндом сказал, что он разговаривал с группами, которые могли рассматривать Хайленд-Парк как пилотный проект для более энергоэффективной, экологически безопасной экспериментальной системы освещения.

«Мы не можем вернуться», — сказал г-н Виндом, который на данный момент призвал жителей включить свет на крыльце.

История уличных фонарей

Отсутствие естественного освещения в ночное время в городской среде всегда было проблемой. От основного неудобства, заключающегося в том, что люди не видят, куда они идут, к большей вероятности нападения или ограбления в ночное время. Поскольку проблема возникла с тех пор, как люди начали жить вместе, история уличного света, возможно, длиннее, чем мы думаем.

1 Что такое уличный фонарь?

Уличный фонарь или уличный фонарь — это приподнятый источник света, часто устанавливаемый на фонарной колонне или столбе либо на обочине дороги, либо в середине, либо подвешенный на тросе над дорогой для освещения.Уличное освещение может обеспечить повышение безопасности в средних кварталах и на перекрестках, а также может повысить безопасность пешеходов, особенно на переходах.

2 60-секундная история уличных фонарей:

Сегодня около 55 миллионов уличных фонарей освещают дороги в США, освещая пути для более чем 250 миллионов легковых и грузовых автомобилей. Но уличные фонари появились на тысячи лет раньше первых автомобилей. От древних масляных ламп до современных светодиодов — вот 60-секундная история уличных фонарей.

В Древнем Риме богатые горожане использовали лампы на растительном масле для освещения фасадов своих домов. Специальные рабы отвечали за освещение, тушение и наблюдение за лампами.

В 1417 году мэр Лондона приказал, чтобы все дома в зимние месяцы после наступления темноты повесили фонари на открытом воздухе. Это было первым организованным уличным освещением.

Шотландский изобретатель Уильям Мердок начал движение к более эффективному уличному освещению в 1802 году.Его газовая лампа, работающая на угольном топливе, освещала снаружи Литейную фабрику Сохо для публичной презентации. Пять лет спустя в Лондоне появилась первая улица с газовым освещением.

В 1816 году Балтимор стал первым городом в США, в котором установили газовые уличные фонари. Париж в 1820 году последовал за ним. Эти ранние газовые фонари состояли из газовых фонарей, установленных на столбах.

Paris претендует на первые в мире электрические уличные фонари. Его дуговые лампы, также известные как свечи Яблочкова, были установлены в 1878 году.Три года спустя уже использовалось 4000 таких электрических ламп, которые фактически заменили газовые фонари, установленные на столбах.

Томас Эдисон изменил мир, когда он решил, как создать чистый вакуум в своих лампах — чего Джозеф Суон не смог достичь. Лампа накаливания Эдисона с углеродной нитью, представленная в 1879 году, привела к разработке лампочек для уличных фонарей.

Натриевые лампы низкого давления были представлены в Европе в 1930-х годах. Эти лампы включали съемную внешнюю оболочку и вакуумный слой для изоляции, поддерживающий высокую температуру, чтобы натрий оставался в форме пара.

В 1962 году американец Ник Холоньяк-младший разработал первый практический светоизлучающий диод (LED) видимого спектра.

В 1965 году натриевые лампы высокого давления (HID) продемонстрировали превосходный цвет и эффективность по сравнению с их предшественниками с низким давлением. HID лампы по-прежнему являются самым распространенным типом уличных фонарей на планете.

Современные светодиоды служат дольше, излучают лучший свет и потребляют меньше энергии, чем лампы HID. В то время как светодиоды представляют собой крошечную часть уличных фонарей в США.Несколько лет назад темпы внедрения растут не по дням, а по часам.

Мы прошли долгий путь со времен древних римлян. И, благодаря быстрому развитию светодиодов, HID-уличные фонари могут скоро исчезнуть так же, как масляные лампы, которые римляне использовали для освещения давно исчезнувших дорог.

3 Современные уличные фонари:

Сегодня в уличном освещении обычно используются газоразрядные лампы высокой интенсивности. Натриевые лампы низкого давления стали обычным явлением после Второй мировой войны из-за их низкого энергопотребления и длительного срока службы.В конце 20-го века предпочтение было отдано натриевым лампам высокого давления HPS, которые продолжали использовать те же достоинства. Такие лампы обеспечивают максимальное количество светового освещения при минимальном потреблении электроэнергии.

Однако было показано, что источники белого света удваивают периферийное зрение водителя и улучшают время реакции водителя на тормоз как минимум на 25%; чтобы пешеходы могли лучше обнаруживать опасности, связанные с поездкой на тротуар, и облегчить визуальную оценку других людей, связанную с межличностными суждениями.Исследования, сравнивающие металлогалогенные и натриевые лампы высокого давления, показали, что при равных уровнях фотопического освещения уличная сцена, освещенная ночью металлогалогенной системой освещения, надежно воспринималась как более яркая и безопасная, чем та же сцена, освещенная натриевой системой высокого давления.

Два национальных стандарта теперь допускают изменение освещенности при использовании ламп разного спектра. В Австралии характеристики лампы HPS необходимо снизить как минимум на 75%. В Великобритании освещенность снижается при более высоких значениях отношения S / P.

Новые технологии уличного освещения, такие как светодиодные или индукционные лампы, излучают белый свет, который обеспечивает высокий уровень скотопической люмен, позволяя уличные фонари с меньшей мощностью и более низким световым светом заменять существующие уличные фонари. Однако не было никаких официальных спецификаций, написанных для корректировок Photopic / Scotopic для различных типов источников света, из-за чего многие муниципалитеты и уличные департаменты воздерживались от внедрения этих новых технологий до обновления стандартов.Истборн в Восточном Суссексе, Великобритания, в настоящее время реализует проект по переводу 6000 уличных фонарей на светодиодные, за которым в начале 2014 года будет внимательно следить Гастингс.

Милан, Италия, стал первым крупным городом, полностью перешедшим на светодиодное освещение.

В Северной Америке город Миссиссауга (Канада) был одним из первых и крупнейших проектов по преобразованию светодиодов: в период с 2012 по 2014 год более 46 000 источников света были преобразованы на светодиодную технологию. Это также один из первых городов Северной Америки, в которых используется технология Smart City. технология для управления огнями.Компания DimOnOff, базирующаяся в Квебеке, была выбрана партнером Smart City для этого проекта.

Светодиодные светильники с фотоэлектрическим питанием получают все большее распространение. Предварительные полевые испытания показывают, что некоторые светодиодные светильники являются энергоэффективными и хорошо работают в условиях тестирования.

В 2007 году коллектив Civil Twilight Collective создал вариант обычного светодиодного уличного фонаря, а именно уличный фонарь с резонансным лунным светом. Эти огни увеличивают или уменьшают интенсивность уличного света в соответствии с лунным светом.Таким образом, такая конструкция уличного фонаря снижает потребление энергии, а также снижает световое загрязнение.

4 Почему выбирают светодиодные уличные фонари?

будут играть все более важную роль в уличном освещении. Почему так много людей выбирают светодиоды? Вот 6 преимуществ:

1 Длительный срок службы

Средний срок службы светодиодных уличных фонарей составляет в основном 15-20 лет, что в два-четыре раза дольше, чем у обычных ламп накаливания. Эти лампы в основном не выходят из строя и не перегорают по сравнению с другими лампами.Они предотвращают катастрофический отказ электронных или механических компонентов светодиодного светильника.

Срок службы обычно устанавливается путем уменьшения светового потока до 30%. Важно понимать, что замена светодиода или необходимость менее частого обслуживания светодиодных ламп, или требуются меньшие затраты на техническое обслуживание.

2 Низкое энергопотребление и высокий индекс цветопередачи

В основном светодиодные фонари потребляют меньше энергии. Они снижают потребление энергии до 30-40 процентов. Их более низкое использование энергии автоматически снижает уровень освещенности.

Индекс цветопередачи — это способность источника света правильно воспроизводить цвет объектов по сравнению с идеальным источником света. Улучшение цветопередачи также позволяет водителям легче распознавать различные потенциальные опасности на дороге.

3 Меньше бликов

Эти огни направлены на дорогу, что снижает количество света, попадающего в глаза водителя. Светодиодные уличные фонари никогда не при низких температурах. Им лучше работать при низкой температуре. Светодиодные уличные фонари обеспечивают высокую светоотдачу в зимний период, в то время как люминесцентные лампы имеют очень меньшую светоотдачу.

4 Не требуется рефрактор

В основном уличный фонарь, использующий отражатель для улавливания света, излучаемого вверх от лампы. Даже в различных условиях рефлектор поглощает большую часть света. Если мы увидели люминесцентные лампы или лампы с люминесцентным покрытием, то мы поймем, что сама лампа поглощает свет, направленный обратно отражателем.

Refractor помогает проекту уложиться на улице с желаемым рисунком, но часть света тратится впустую, направляя его вверх.Сборки светодиодных ламп не требуют каких-либо отражателей и могут быть сконструированы таким образом, чтобы обеспечить желаемое покрытие без рефрактора.

5 Нет загрязнения

не используются токсичные материалы, такие как ртуть или неон. При повреждении он не выделяет ядовитых газов, поэтому очень безопасен. Процедура включения и выключения выполняется очень быстро.

включается мгновенно и не требует нагрева и запуска, чем обычные лампы накаливания. В отличие от натриевых ламп, паров ртути или галогенидов металлов, светодиоды включаются при мгновении ока.Мгновенно достигается 100% световой поток.

6 Интеллектуальное управление работой

Освещение проезжей части покрывает широкий диапазон мест, от жилых кварталов с низкой проходимостью и сельских дорог до развязок на автомагистралях между штатами. У всех есть свои требования к приемлемым уровням света и схемам распределения, и именно здесь светодиодные уличные фонари с «умным управлением» могут быть наиболее эффективными.

Например, уличные фонари с системами управления предлагают динамическое затемнение во время длительных периодов простоя, функция с огромным потенциалом для экономии энергии, уменьшения количества отходов, уменьшения светового загрязнения и повышения общественной безопасности.
