IntraLED- драйверы для светодиодов, источники питания для светодиодов, светодиодных лент

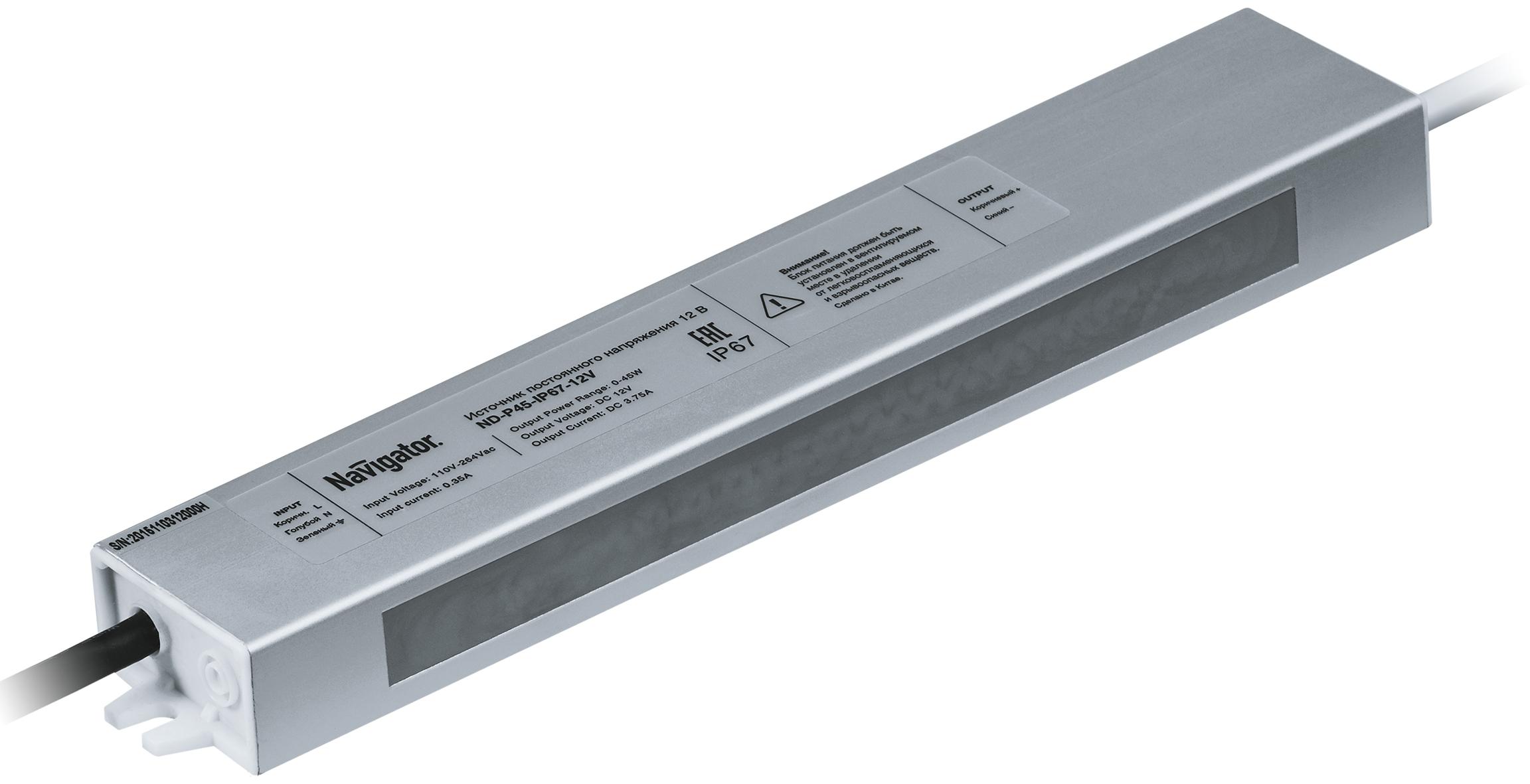

Драйверы (источники питания) для светодиодов

Лампы накаливания и прочая светотехника, сделанная по устаревшим технологиям, постепенно повсеместно заменяется устройствами светодиодными. Они обладают целым рядом бесспорных преимуществ, самыми значительными из которых являются намного более долгий срок эксплуатации и возможность экономить на электроэнергии. Ведь светодиоды потребляют её во много раз меньше.

Для максимального продления срока службы светодиодов LED-устройства и приборы оборудуются специальными драйверами. Они имеют вид дополнительных электронных плат и очень важны для стабильной и адекватной работы светотехники на диодах.

К примеру, сроки эксплуатации этих технологичных устройств во многом зависят от температуры и её перепадов. Драйвера светодиодов функционируют в качестве стабилизаторов стандартных характеристик электротока при его поступлении на диоды. Степень напряжения при этом нивелируется до наиболее приемлемой.

Благодаря работе драйверов светодиодов, КПД светодиодной светотехники значительно повышается. После подсоединения полупроводниковых световых устройств (led лент) к драйверам электропитания одинаково нормальный режим обеспечивается для каждого светодиода в цепочке.

Сроки эксплуатации светодиодного оборудования в условиях обеспечения его неизменно стабильной работы значительно возрастают. Возможность перегревания полупроводниковых элементов сводится к минимуму, ведь электроток подаётся на них в оптимально сбалансированном ритме.

Также драйвер выполняет для светодиодного / полупроводникового прибора роль стабилизатора всех основных световых параметров, не допуская эффектов пульсации и (или) мерцания даже во время существенных скачков напряжения в электросети.

Драйверы предоставляют возможность выставления необходимого режима освещения, оптимальной регулировки его яркости.

Предназначенные для питания светодиодов элементы отбираются сообразно с силой тока, напряжений на выходе и мощностным параметрам оборудования. Мощность драйверов есть возможность рассчитать при помощи спецтехнологии. Ей на экспертном уровне владеют специалисты нашей компании.

По Вашему обращению они в сжатые сроки сделают нужный расчёт параметров и дадут грамотную консультацию насчёт подбора оптимально соответствующего целям элемента питания диодов. Для того, чтобы избежать ошибок и не усложнять себе задачу по подбору устройств, есть смысл приобретать сразу и светодиодное оборудование, и драйверы к нему – в едином комплекте.

СВЕТОДИОДНЫЙ ДРАЙВЕР

Название материала

LED Treiber

BIG WHITE Страница

833

Материал

Поликарбонат (PC)

С регулировкой яркости

Технология регулирования яркости

С регулировкой яркости

Фазовая отсечка

Показать больше

Выходное напряжение

13-26V DC

Номинальное первичное напряжение

220-240V ~50/60Hz

Вторичный ток / вторичное напряжение

350mA

Выходной ток

350 A

Количество вторичных выходов

1

Температура окружающей среды

Вес нетто

0. 07 kg

Независимый преобразователь

Да

Как подобрать драйвер для светодиодов? Ответ эксперта

Светодиоды продолжают форсировать очередные рубежи в мире искусственного освещения, подтверждая своё превосходство целым рядом преимуществ. Большая заслуга в успешном развитии LED-технологий принадлежит источникам питания. Работая в тандеме, драйвер и светодиод открывают новые горизонты, гарантируя потребителю стабильную яркость и заявленный срок службы.

Что собой представляет светодиодный драйвер, и какая функциональная нагрузка на него возложена? На что обратить внимание при выборе и есть ли альтернатива? Попробуем разобраться.

Что такое драйвер для светодиода и для чего он нужен?

Выражаясь по-научному, LED-драйвером называют электронное устройство, основным выходным параметром которого является стабилизированный ток. Именно ток, а не напряжение. Устройство со стабилизацией напряжения принято именовать «блоком питания» с указанием номинального выходного напряжения. Его используют для запитки светодиодных лент, модулей и LED-линеек. Но речь пойдет не о нём.

Главный электрический параметр драйвера для светодиода – выходной ток, который он может длительно обеспечивать при подключении соответствующей нагрузки. В роли нагрузки выступают отдельные светодиоды или сборки на их основе. Для стабильного свечения необходимо, чтобы через кристалл светодиода протекал ток, указанный в паспортных данных. В свою очередь, напряжение на нём упадёт ровно столько, сколько потребуется p-n переходу при данном значении тока. Точные значения протекающего тока и прямого падения напряжения можно определить из вольта-мперной характеристики (ВАХ) полупроводникового прибора. Питание драйвер получает, как правило, от постоянной сети 12 В или переменной сети 220 В. Его выходное напряжение указывается в виде двух крайних значений, между которыми гарантируется стабильная работа. Как правило, рабочий диапазон может быть от трёх вольт до нескольких десятков вольт. Например, драйвер с Uвых=9-12 В, Iвых=350 мА, как правило, предназначен для последовательного подключения трёх белых светодиодов мощностью 1 Вт. На каждом элементе упадёт примерно 3,3 В, что в сумме составит 9,9 В, а значит это попадает в указанный диапазон.

К стабилизатору с разбросом напряжений на выходе 9-21 В и током 780 мА можно подключить от трех до шести светодиодов по 3 Вт каждый. Такой драйвер считается более универсальным, но имеет меньший КПД при включении с минимальной нагрузкой.

Немаловажным параметром светодиодного драйвера является мощность, которую он может отдать в нагрузку. Не стоит пытаться выжать из него максимум. Особенно это касается радиолюбителей, которые мастерят последовательно-параллельные цепочки из светодиодов с выравнивающими резисторами, а потом этой самодельной матрицей перегружают выходной транзистор стабилизатора.

Электронная часть драйвера для светодиода зависит от многих факторов:

  • входных и выходных параметров;
  • класса защиты;
  • применяемой элементной базы;
  • производителя.

Современные драйверы для светодиодов изготавливают по принципу ШИМ-преобразования и с помощью специализированных микросхем. Широтно-импульсные преобразователи состоят из импульсного трансформатора и схемы стабилизации тока. Они питаются от сети 220 В, имеют высокий КПД и защиту от короткого замыкания и перегрузки.

Драйверы на базе одной микросхемы более компактны, так как рассчитаны на питание от низковольтного источника постоянного тока. Они также обладают высоким КПД, но их надёжность ниже из-за упрощенной электронной схемы. Такие устройства очень востребованы при светодиодном тюнинге автомобиля. В качестве примера можно назвать ИМС PT4115, о готовом схемотехническом решении на основе этой микросхемы можно прочесть в данной статье.

Критерии выбора

Сразу хочется отметить, что резистор – это не альтернатива драйверу для светодиода. Он никогда не защитит от импульсных помех и перепадов в питающей сети. Любое изменение входного напряжения пройдёт через резистор и приведет к скачкообразному изменению тока из-за нелинейности ВАХ светодиода. Драйвер, собранный на базе линейного стабилизатора – тоже не лучший вариант. Низкая эффективность сильно ограничивает его возможности.

Выбирать LED-драйвер нужно только после того, как будет точно известно количество и мощность подключаемых светодиодов.

Помните! Чипы одного типоразмера могут иметь различную мощность потребления ввиду большого количества подделок. Поэтому старайтесь приобретать светодиоды только в проверенных магазинах.

Касаемо технических параметров, то на корпусе LED-драйвера обязательно должно быть указано:

  • мощность;
  • рабочий диапазон входного напряжения;
  • рабочий диапазон выходного напряжения;
  • номинальный стабилизированный ток;
  • степень защиты от влаги и пыли.

Очень привлекательны бескорпусные драйверы с питанием от 12 В и 220 В. Среди них существуют разные модификации, в которых можно подключать как один, так и несколько мощных светодиодов. Такие устройства удобны для проведения лабораторных исследований и экспериментов. Для домашнего использования всё равно придётся поместить изделие в корпус. В итоге денежная экономия на плате драйвера открытого типа достигается в ущерб надежности и эстетики.

Кроме подбора драйвера для светодиода по электрическим параметрам, потенциальный покупатель должен четко представлять условия его будущей эксплуатации (место размещения, температура, влажность). Ведь оттого, где и как будет установлен драйвер, зависит надёжность всей системы.

Драйверы для светодиодов, виды, достоинства и недостатки




Драйвер (в электронике) — управляющее отдельное устройство, преобразует электрические сигналы.

Драйверы светодиодов

Сами светодиоды нельзя подключать напрямую в сеть 220 вольт, так как могут выгореть. Также светодиоды не могут питаться напряжением, по указанным параметрам. Данное устройство должно ограничивать силу тока в соответствии характеристик диодов. Для этого в светодиодные светильники применяют специальное устройство, похожее на блок питания — драйвер, называемым токовым прибором. При подборе светодиодного драйвера нужно учитывать разброс параметров: временный и температурный уход светодиодов, так как любой диод и светодиод имеет вольт-амперную нелинейную характеристику. Даже светодиоды выпущенные из одной партии могут иметь различные характеристики: температурные, токовые. Все это сказывается на работу светодиодов, и является частой неисправностью.

Существует множество схем подключения светодиодов, самый простой способ подключить последовательно резистор. Но данная схема неэкономичная, так как резистор будет переводить излишки энергии в тепло. Чем больше сопротивление резистора, тем он меньше будет нагреваться. На самом деле на практике используют две основных схем драйвера: емкостные источники и импульсные источники.

В настоящее время все прожекторные мачты оснащаются светодиодными светильниками, потому-что они намного экономичнее и ярче обычных газоразрядных лам.

Еще один способ подключения светодиодов через электронную схему. Для этого способа производят специальные микросхемы, которые стабилизируют выходной ток. Для информационных цветных табло, где светодиодами нужно управлять отдельно применяют драйверы с управлением от микроконтроллера и со стабилизатором электрического тока. Чтобы зажечь светодиоды питающие от батареи питания, применяют повышающие преобразователи. А для питания светодиодных ламп освещения используют драйверы, которые стабилизируют ток, а не напряжение на выходе. Минус данного метода, то что нельзя подключать разное количество светодиодов.

Драйвер и импульсный блок питания. Отличия, принцип работы. Что лучше выбрать?

Многие довольно часто путают блоки питания и драйвера, подключая светодиоды и светодиодные ленты не от тех источников что нужно.

В итоге через небольшой промежуток времени они выходят из строя, а вы и не подозреваете в чем была причина и начинаете ошибочно грешить на «некачественного» производителя.

Рассмотрим подробнее в чем их отличия и когда нужно применять тот или иной источник питания. Но для начала кратко разберемся в типах блоков питания.

Трансформаторный блок

Сегодня уже довольно редко можно встретить применение трансформаторного БП. Схема их сборки и работы довольно проста и понятна.

Самый главный элемент здесь, безусловно трансформатор. В домашних условиях он преобразует напряжение 220В в напряжение 12 или 24В. То есть, идет прямое преобразование одного напряжения в другое.

Частота сети при этом, привычные нам всем 50 Герц.

Далее за ним стоит выпрямитель. Он выпрямляет синусоиду переменного напряжения и на выходе выдает «постоянку». То есть 12В, подаваемые к потребителю, это уже постоянное напряжение 12V, а не переменное.

У такой схемы 3 главных достоинства:

  • незамысловатость конструкции
  • относительная надежность

Однако есть здесь и недостатки, которые заставили разработчиков задуматься и придумать что-то более современное.

  • во-первых это большой вес и приличные габариты
  • как следствие первого недостатка — большой расход металла на сборку всей конструкции
  • ну и ухудшает все дело низкий косинус фи и низкий КПД

Именно поэтому и были изобретены импульсные источники питания. Здесь уже несколько иной принцип работы.

Импульсные блоки питания

Во-первых, выпрямление напряжения происходит сразу же. То есть, подается на вход переменно 220В и тут же на входе преобразуется в постоянное 220V.

Далее стоит генератор импульсов. Главная его задача — создать искусственно переменное напряжение с очень большой частотой. В несколько десятков или даже сотен килогерц (от 30 до 150кГц). Сравните это с привычными нам 50 Гц в домашних розетках.

Кстати за счет такой огромной частоты, мы практически не слышим гул импульсных трансформаторов. Объясняется это тем, что человеческое ухо способно различать звук до 20кГц, не более.

Третий элемент в схеме — импульсный трансформатор. Он по форме и конструкции напоминает обычный. Однако главное его отличие — это маленькие габаритные размеры.

Это как раз таки и достигается за счет высокой частоты.

Из этих трех элементов самым главным является генератор импульсов. Без него, не было бы такого относительно маленького блока питания.

Преимущества импульсных блоков:

  • маленькая цена, если конечно сравнивать по мощности его, и такой же блок собранный на обычном трансформаторе
  • напряжение питания можно подавать в большом разбросе
  • при качественном производителе блока питания, у импульсных ИБП более высокий косинус фи

Есть и недостатки:

  • усложненность сборочной схемы
  • сложная конструкция
  • если вам попался не качественный импульсный блок, то он будет выдавать в сеть кучу высокочастотных помех, которые будут влиять на работу остального оборудования

Проще говоря, блок питания что обычный, что импульсный — это устройство у которого на выходе строго одно напряжение. Его конечно можно «подкрутить», но в не больших диапазонах.

Для светодиодных же светильников такие блоки не подойдут. Поэтому для их питания используются драйверы.

В чем отличия драйвера от блока питания

Почему же для светодиодов нельзя применять простой БП, и для чего нужен именно драйвер?

Драйвер — это устройство похожее на блок питания.

Однако, как только в него подключаешь нагрузку, он заставляет стабилизироваться на одном уровне не напряжение, а ток!

Светодиоды «питаются» электрическим током. Также у них есть такая характеристика, как падение напряжения.

Если вы видите на светодиоде надпись 10мА и 2,7В, то это означает, что максимально допустимый ток для него 10мА, не более.

При протекании тока такой величины, на светодиоде потеряется 2,7 Вольт. Именно потеряется, а не требуется для работы. Добьетесь стабилизации тока и светодиод будет работать долго и ярко.

Более того, светодиод — это полупроводник. И сопротивление этого полупроводника зависит от напряжения, которое на него подано. Изменяется сопротивление по графику — вольтамперной характеристике.

Если на нее посмотреть, то становится видно, даже если вы не намного увеличите или уменьшите напряжение, это резко, в разы изменит величину тока.

Причем зависимость не прямо пропорциональная.

Казалось бы, один раз выставь точное напряжение и можно получить номинальный ток, который необходим для светодиода. При этом, он не будет превышать предельные величины. Вроде бы и обычный блок с этим должен справиться.

Однако у всех светодиодов уникальные параметры и характеристики. При одном и том же напряжении они могут «кушать» разный ток.

Мало того, эти параметры еще способны меняться при изменении окружающей температуры.

А температурный диапазон работы светодиодных светильников очень большой.
Например, зимой на улице может быть -30 градусов, а летом уже все +40. И это в одном и том же месте.

Поэтому, если вы такие светильники подключите от обычного импульсного блока питания, а не от драйвера, то режим их работы будет абсолютно не предсказуем.

Работать они конечно будут, но в каком режиме светоотдачи и насколько долго неизвестно. Заканчивается такая работа всегда одинаково — выгоранием светодиода.

Кстати, при превышении температуры световой поток у светодиодных светильников всегда падает, даже у тех, которые подключены через драйвер. У некачественных экземпляров световой поток падает очень сильно, стоит им поработать около часа и нагреться.

У качественных изделий световой поток с нагревом уменьшается слабо, но все же уменьшается.

Поэтому каждому светильнику после запуска, нужно дать время, чтобы он вышел на свой рабочий режим и световой поток стабилизировался. Его изменение должно быть не более 10% от начального.

Многие недобросовестные производители хитрят и измеряют эти параметры сразу после включения, когда поток еще максимальный.

Если вам нужно соединить несколько светодиодов, то подключаются они последовательно. Это необходимо, чтобы через все элементы, несмотря на их разные ВАХ (вольт-амперные характеристики), протекал один и тот же ток.

А уже эту последовательную цепочку подключают к драйверу. Данные цепочки можно комбинировать различными способами. Создавать последовательно-параллельные или гибридные схемы.

Недостатки драйверов

Безусловно и у драйверов есть свои неоспоримые недостатки:

  • во-первых они рассчитаны только на определенный ток и мощность

А это значит, что для каждого драйвера каждый раз придется подбирать определенное количество светодиодов. Если один из них случайно выйдет из строя в процессе работы, то драйвер весь ток запустит на оставшиеся.

Что приведет к их перегреву и последующему выгоранию. То есть потеря одного светодиода влечет за собой поломку всей цепочки.

Бывают и универсальные модели драйверов, для них не важно количество светодиодов, главное чтобы их общая мощность не превышала допустимую. Но они гораздо дороже.

  • узкоспециализированность на светодиодах

Простые блоки питания можно использовать для разных нужд, везде где необходимы 12В и более, например для систем видеонаблюдения.

Основное же предназначение драйверов — это светодиоды.

А есть бездрайверные заводские светильники? Есть. Не так давно на рынке появилось немало таких Led светильников и прожекторов.

Однако энергоэффективность у них не очень высокая, на уровне обычных люминесцентных ламп. И как он поведет себя при возможных перепадах параметров в наших сетях, большой вопрос.

Светодиодные ленты — подключение от блока питания или драйвера?

Отдельный вопрос это светодиодные ленты. Для них вовсе не нужны драйвера, и как известно они подключаются от привычных нам блоков питания 12-36 Вольт.

Казалось бы в чем подвох? Там же тоже стоят светодиоды.

А дело в том, что драйвер уже автоматически присутствует в самой ленте.

Все вы видели на светодиодных лентах впаянные сопротивления (резисторы).

Они как раз таки и отвечают за ограничение тока до номинальной величины. Одно сопротивление устанавливается на три последовательно подключенных светодиода.

Такие участки ленты, рассчитанные на напряжение 12 Вольт называют кластерами. Эти отдельные кластеры на всем протяжении ленты подключены между собой в параллель.

И именно благодаря такому параллельному соединению, на все светодиоды подается одинаковое напряжение 12В. Благодаря кластеризации при монтаже низковольтной ленты, ее спокойно можно отрезать на мелкие кусочки, состоящие минимум из 3-х светодиодов.

Казалось бы, решение найдено и где здесь недостаток? А главный недостаток такого устройства — эти резисторы не проделывают никакой полезной работы.

Они лишь дополнительно нагревают окружающее пространство и сам светодиод возле него. Именно поэтому светодиодные ленты не светят так ярко, как нам хотелось бы. Вследствие чего, их используют лишь как дополнительный свет интерьера.

Сравните 60-70 люмен/ватт у светодиодных лент, против 120-140 лм/вт у светильников и решений на основе драйверов.

Возникает вопрос, а можно ли найти ленту без сопротивлений и подключить к ней драйвер отдельно? Да, такие устройства например применяют в светодиодных панелях.

Их часто монтируют в подвесном потолке и не только. Применяются они без сопротивлений. Еще их называют токовыми светодиодными линейками.

Именно токовыми. Здесь все отдельные участки линеек подключаются последовательно на один драйвер. И все прекрасно работает.

Драйвер для светодиодов и светодиодных светильников: виды и принципы работы.


Статья отвечает на многочисленные вопросы покупателей по драйверам для светодиодов и светодиодных светильников. Специалисты «Ледрус» рассказывают о назначении, принципе работы и видах драйверов, объясняют как правильно выбрать блок преобразователя AC/DC под свои задачи, дают рекомендации по ремонту своими руками.

Что такое драйвер?


Драйвер для светодиодов – это специализированный блок питания (преобразователь), работающий от электросети 220 В и обеспечивающий подключенную нагрузку нормированным стабилизированным током. Специфика этого вида устройств определяется зависимостью яркости светодиодов от тока, а не от напряжения.


Постоянное напряжение на выходе «плавает» в пределах заданного диапазона, который указывается в паспорте изделия в формате минимального-максимального значения. Например, драйвер светодиодного светильника 220 В, изображенный на фото выдает 20-36 В DC, ток 250 мА при мощности 9 Вт.



Значения параметров, рассчитываемые производителями светодиодной продукции гарантируют равномерность яркостных характеристик светоизлучающих элементов и предотвращают ускоренную деградацию полупроводниковых кристаллов.

Принцип работы драйвера


Под принципом работы LED-драйвера понимается поддержание стабильного выходного тока при колебаниях уровня выходного напряжения. Сравним обычный блок питания и лед драйвер для светодиодных светильников.


При подключении к блоку питания с выходом на 12 В одной лампы 12 В/5 Вт, выходной ток будет равен 0,42 А. Если добавить еще одну лампу, то ток увеличится в два раза, а напряжение не изменится. Иная ситуация при работе драйвера. К примеру, имеем устройство с характеристиками: ток 300 мА, мощность 3 Вт. К такому преобразователю можно подключить несколько светодиодов с суммарным падением напряжения не более 10 вольт. В зависимости от количества светодиодов напряжение будет изменяться в некоторых пределах, но величина тока останется неизменной.

Виды драйверов


Познакомимся с разными типами светодиодных драйверов, которые можно купить в интернет-магазине «Ледрус». Предлагаемые модели отличаются способом стабилизации тока, наличием функции диммирования и целевым назначением. Рассмотрим реальные схемы блоков электропитания светодиодных светильников и светодиодов, особенности, преимущества и недостатки всех вариантов.

Линейные драйверы.



Плюсы: плавность регулировки, не генерирует электромагнитные помехи, недорогая цена.
Минусы: КПД менее 80%, небольшая мощность, сильный нагрев.

Поясним линейный способ стабилизации тока на примере простейшей схемы, собранной из базовых электронных элементов.



Изменяя сопротивление резистора R, подбираем величину тока, требуемого для свечения светодиода. При уменьшении или увеличении напряжения изменяем сопротивление и поддерживаем стабильное значение тока. Этот алгоритм демонстрирует работу линейного стабилизатора. В реальных схемах роль переменного резистора играет целый набор электронных компонентов, моментально устраняющий отклонение тока от заданного номинала.


Перед нами типовая схема линейного LED driver от производителя Maxim с выходным каскадом, собранном на генераторе тока с полевым p-канальным транзистором.



Для задания рабочего тока использован резистор RSENSE (датчик тока). Падение напряжения на нем определяет величину выходного напряжения дифференциального усилителя DIFF AMP, поступающего на вход регулирующего усилителя IREG. В этом усилителе напряжение сравнивается с опорным сигналом для формирования потенциала управления выходным транзистором, который работает в линейном режиме и поддерживает стабильность тока.

Импульсные драйверы.


Плюсы: КПД свыше 95%, высокая мощность.
Минусы: создает высокочастотные помехи.


И вновь внимание на самое простое схемное решение, демонстрирующее работу импульсного блока питания для LED.



Видим, что резистор отсутствует, но добавились кнопка КН и конденсатор С. После подачи электропитания нажимается кнопка. Конденсатор заряжается до рабочего напряжения, светодиод начинает излучать свет. Кнопка отпускается, конденсатор разряжается. При критическом снижении тока кнопка нажимается вновь для подзарядки конденсатора.


Светодиод горит с одинаковой яркостью при постоянных манипуляциях с кнопкой. Чем выше величина напряжения, тем короче нажатие. Вкратце в этом и состоит принцип широтно-импульсной модуляции для стабилизации тока.


Посмотрим на схему импульсного LED-driver с ШИМ.



Основой решения является микросхема с двумя операционными усилителями, к которой добавлены внешние компоненты. С помощью микросхемы реализованы генератор ШИМ и формирователь управляющих сигналов.

Драйверы для светодиодных лент


Посмотрите на фото светодиодной ленты. Видны резисторы, предназначенные для ограничения тока. Их номинал подбирается так, чтобы при напряжении 12 В или 24 В ток был равен номинальному. Поэтому, блок питания должен поддерживать постоянную величину входного напряжения, а о токе позаботятся токоограничивающие резисторы.



Понятно, что функционал драйвера для светодиодной ленты отличается от ранее рассмотренных блоков питания для светодиодов и LED-светильников.

Диммируемые драйверы


Диммируемый блок питания светодиодов регулирует яркость свечения за счет изменения характеристик тока. Обычно функция диммирования добавляется в схему импульсных преобразователей, использующих ШИМ регулирование. Примеры диммируемого драйвера для светодиодного светильника можно увидеть на рисунках. Отметим, что применяемые микросхемы позволяют осуществлять плавную или импульсную регулировку.




Интересно: при задействовании ШИМ-регулировки наблюдается изменение цвета свечения. Например, белый светодиод меняет цвет на желтоватый или синий, в зависимости от повышения или уменьшения выходной мощности.

Как правильно выбрать драйвер


Проблема выбора встроенного драйвера питания лед светильника или светодиодапоявляется, как правило, в случае выхода этого устройства из строя. Правильным решением станет поиск блока питания с аналогичными характеристиками. Для этого смотрим параметры, указанные на корпусе прибора. Нас интересуют: входное и выходное напряжение, ток и мощность. Например:



Записываем параметры и ищем подходящий аналог. Можно свести затраты времени до минимума, обратившись к менеджеру «Ледрус».


Разберем другой случай. Вам требуется подобрать драйвер, чтобы запитать шесть последовательно соединенных светоизлучающих диодов. В описании светодиодов обычно указывается величина падения напряжения при номинальном токовом параметре. Допустим, это 3 В при 350 мА. Суммарное падение U общ будет равно 15 В. Общая потребляемая мощность – 6,3 Вт, а с учетом запаса по мощности 20-30% – 8 Вт. Следовательно, оптимальным вариантом будет вот этот лед-драйвер:



Аналогично можно выбрать блок питания для LED-светильника, зная его основные параметры.

Как выполнить ремонт драйвера своими руками


В нашей стране много радиолюбителей, самостоятельно собирающих и ремонтирующих электронные приборы. Разумеется, для них не составит труда отыскать неисправность и качественно устранить ее. Однако, обычный человек, не разбирающийся в электронике, не имеющий навыков ремонта и нужного оборудования, вряд ли сможет выполнить ремонт драйвера своими руками.



Да в этом и нет особой необходимости. Стоимость нового преобразователя для светодиодов и лед-светильников весьма невелика. Можно купить нужное изделие без особого урона для своего бюджета. А замену и подключение драйвера светодиодного светильника несложно выполнить самостоятельно, согласно заводской маркировки проводов.

Воспользуйтесь консультацией специалиста


Свяжитесь с менеджером «Ледрус», чтобы получить грамотную консультацию по драйверам для светодиодной продукции. В нашем интернет-магазине Вы обязательно найдете блок питания с требуемыми параметрами для светодиодов, светильников и светодиодных лент.

Как правильно выбрать драйвер для светодиодного светильника

Светодиодное освещение приобрело популярность в начале 2000-х годов. С тех времен появилось огромное количество производителей и большое разнообразие светодиодных источников света. Каждый год выпускается более тысячи новинок для всех отраслей рынка. Производители предоставляют гарантию на светильники в среднем от 3 до 5 лет.
Сердцем светодиодного светильника является драйвер — блок питания. В 96% случаях именно он является следствием поломки. Если светильник выходит из строя после гарантийного срока, то не всегда выгодно покупать новый или отправлять его ремонтировать на завод. Удобнее подобрать к нему драйвер, который продлит срок службы светодиодного светильника.

Чтобы правильно подобрать замену блоку питания следует учесть два важных фактора:
1. Драйвер светодиодного светильника имеет на выходе постоянный ток, а не постоянное напряжение. Например, 240 мА, 300 мА, 350 мА, 700 мА и выше.
2. Выходное напряжение драйвера — “плавающее”, т.е. находится в диапазоне значений. Например, от 40В до 97В.

Таким образом итоговая характеристика блока питания может выглядеть следующим образом: Output — выходное напряжение — 65…110В, выходной ток — 700мА.

РАЗБЕРЕМ ПЕРВЫЙ ПРИМЕР

У светодиодного светильника не работает блок питания. Его характеристики:
Выходной ток 350мА, диапазон выходного напряжения 12-35В.
Это означает, что аналогичный драйвер должен быть с выходным током 350мА и диапазоном напряжения, близким к оригиналу, либо быть с более широким интервалом. Например, 10-36В или 12-38В.

ВТОРОЙ ПРИМЕР

У светодиодного LED драйвера следующие характеристики: 36х1W, OUTPUT 60-120V, 350mA Max.
Расшифровка: выходное напряжение 60-120В, максимальный выходной ток равен 350мА, максимальная мощность 36Вт.
В данном примере у источника питания широкий выходной диапазон питания. По закону Ома при напряжении 120В и токе 350мА, его мощность должна быть 42Вт, но по маркировке видно, что нагрузка не должна превышать 36Вт.
Поэтому реальный диапазон выходного напряжения у аналога может быть скорректирован до значений, например, 90-108В или 80-114В.

ЛАЙФХАК

Имеют место быть случаи, когда не удается подобрать замену драйверу один в один по току или диапазону напряжения. Попробуйте вместо одного блока питания на светильник, сделать расчет формата “один блок на два светильника”, подключив его параллельно или последовательно.

! При последовательном соединении складывается напряжение. Ток остается неизменным.
! При параллельном соединении складывается значение выходного тока. Напряжение не изменяется.

Рассмотрим на примере по картинке:

Output Voltage: 25…40V Output Current: 350mA
Последовательное соединение: (25…40В)+(25…40В) = 50…80В, 350мА
Параллельное соединение: 25…40В, 350мА+350мА = 700мА



Смотрите также видео: Ключевые факторы выбора светодиодных светильников

Всегда на связи, команда ПроспектГрупп
24/7: +7(930)830-1471
[email protected]

Вход постоянного тока — Драйверы постоянного тока для светодиодов

14 шт.

Сортировать по: Лучшее совпадение

Драйверы светодиодов с входом постоянного тока или низкого напряжения получают постоянное напряжение от батареи или импульсного источника питания и выдают постоянный ток, чтобы обеспечить безопасность светодиода. Таким образом, когда электрические характеристики светодиода изменяются из-за нагрева, светодиод будет поддерживать безопасный ток управления, в то время как напряжение может варьироваться в зависимости от потребностей светодиодов.

BoostPuck DC Boost LED Драйвер

Драйвер светодиода BoostPuck с регулируемой яркостью LUXdrive ™ серии 4015 — это модуль входа низкого напряжения постоянного тока (5-28 В постоянного тока) для питания светодиодов высокой яркости при токе 350 мА.7-контактное (SIP) соединение.

ЧАСТЬ №: 04015-D-x-350

21,09 долл. США
Продажная Цена: $ 19,17

Драйвер светодиодов постоянного тока BuckBlock

Драйвер светодиодов LUXdrive ™ BuckBlock серии A009 представляет собой модуль входа постоянного тока с регулируемой яркостью (10–32 В постоянного тока) для питания светодиодов высокой яркости при токах, равных или превышающих 1000 мА.

ЧАСТЬ №: 0A009-D-V-xxxx

19,79 $
Цена со скидкой: 17,99 $

Драйверы светодиодов постоянного тока BuckPuck

Низковольтный вход постоянного тока (5-32 В постоянного тока) Модули 3021/3023 с контактами и проводом для питания светодиодов высокой яркости.

ЧАСТЬ №: 0302x-D-x-xxxx

14,10 долл. США
Цена продажи: $ 12,82

Драйвер светодиодов постоянного тока BuckToot

Чрезвычайно малый вход постоянного тока низкого напряжения (5-28 В постоянного тока) Драйвер светодиодов серии 7027 от LUXdrive ™ для питания светодиодов высокой яркости или светодиодных матриц.

ЧАСТЬ №: 07027-D-xxx

Модуль питания резистора постоянного тока DynaOhm

Полупроводниковый резистор LUXdrive ™ DynaOhm серии 4006 представляет собой модуль входа постоянного тока низкого напряжения (3-50 В постоянного тока) для питания 5-миллиметровых светодиодов.

ЧАСТЬ №: 04006-0xx

Драйвер постоянного тока FlexBlock Buck-Boost

Драйвер постоянного тока пониженно-повышающего тока для светодиодов LUXdrive ™ FlexBlock серии A011 представляет собой низковольтный входной модуль постоянного тока для питания светодиодов высокой яркости.

ЧАСТЬ №: 0A011-D-V-xxx

19,79 $
Цена со скидкой: 17,99 $

Драйвер светодиодов постоянного тока MicroPuck Boost

Драйвер светодиодов LUXdrive ™ MicroPuck серии 2009 года представляет собой модуль входа постоянного тока низкого напряжения (3 В постоянного тока) для питания одного светодиода высокой яркости или ряда 5-миллиметровых светодиодов.

ЧАСТЬ №: 02009x-xxx

Драйвер светодиода постоянного тока PowerPuck

Драйвер светодиодов LUXdrive ™ PowerPuck серии 2008 года представляет собой входной модуль низкого напряжения постоянного тока (5-32 В постоянного тока) для питания светодиодов высокой яркости. Выходные токи от 350 до 1000 мА.

ЧАСТЬ №: 02008B-xxxx

18,13 $
Цена продажи: $ 16,48

Резисторы

Резисторы на 1/4 Вт с несколькими вариантами сопротивления

ЧАСТЬ №: РЕЗИСТОР

Что такое светодиодный драйвер? Как проверить и заменить драйвер светодиода?

ЧТО ТАКОЕ СВЕТОДИОДНЫЙ ДРАЙВЕР?

Это будущее уже сейчас, и светодиодные фонари взяли верх.Часто нам задают вопрос о светодиодах и о драйвере.

Какие они?

Зачем они вам?

Как они работают?

Как проверить драйвер светодиода? (переходите в конец страницы)

Ваш светодиод может быть лучшим, но он не останется таким, если у вас нет хорошего драйвера светодиода. См. Раздел «Как работают светодиоды», чтобы узнать больше об общих светодиодах.

В светодиодном фонаре всю тяжелую работу выполняет водитель. Будь то светодиодная лампа Corn или светодиодный светильник, у него внутри есть драйвер.Этот драйвер принимает входной сигнал от здания переменного тока или переменного тока и преобразует его в постоянный или постоянный ток. В вашем доме это означает от 120 В переменного тока до 36 или 48 В постоянного тока. Он работает как гигантский трансформатор. Для этого постоянно требуется продукт очень высокого качества. Большинство проблем, которые мы видим при сбоях светодиодов, связаны с драйвером.

Что такое драйвер светодиода? = «Q»>

A: Драйвер светодиода — регулятор мощности. Технически это схема, которая отвечает за регулирование и подачу идеального тока на светодиод.Драйвер светодиодов обеспечивает питание и регулирует переменные потребности светодиодов, обеспечивая постоянное количество энергии, поскольку его свойства меняются с температурой. Драйверы светодиодов преобразуют переменный ток высокого напряжения в низкое.

Если у вас хороший светодиод и плохо работает светодиодный драйвер, ваши светодиодные фонари для высоких отсеков не будут работать долго. Большинство отказов светодиодов происходит не из-за светодиода, а из-за драйвера. Обычно цепи перегорают и выходят из строя. Драйверы светодиодов обычно должны подавать меньше энергии на светодиоды из-за их эффективного характера, но они также должны быть более точными.Светодиодное освещение разработано с высокой точностью и требует соответствующего напряжения для эффективной работы. Современная технология, используемая в драйвере светодиода, основана на печатной плате и больше похожа на компьютер, чем на электрический регулятор.

Что такое ПРА для светодиодов? = «Q»>

A: Технически этого не существует. HID и другие лампы использовали балласт для увеличения мощности ламп. Светодиоды используют драйвер, который преобразует мощность переменного тока здания в постоянный ток. Светодиоды требуют постоянного постоянного тока для работы.

Балласты и драйвер светодиодов

Балласты и драйверы являются регуляторами мощности для фонарей, но работают они по-разному. Оба обеспечивают небольшой буфер между светом и источником тока, что делает его менее уязвимым для перегрузки электричеством, регулируя напряжение между ними. Хотя оба компонента служат одной и той же цели, есть разница. Балласты являются традиционным компонентом, используемым в металлогалогенных лампах и компактных люминесцентных лампах (CFL), и обычно должны регулировать гораздо большую мощность.Они также использовали старые технологии, такие как магниты, для достижения результатов, хотя новые были электронными балластами.

Драйверы светодиодов с регулируемой яркостью

Другой важной отличительной особенностью является то, что драйверы светодиодов могут включать в себя функцию затемнения светодиодов. Драйверы с регулируемой яркостью можно сделать разными способами. Для небольших бытовых лампочек количество тока, протекающего через светодиодное устройство, определяет световой поток. Их уровень яркости регулируется простым управлением током, проходящим через уложенные друг на друга слои полупроводникового материала, установленные на подложке.Для светодиодных светильников с более высокой мощностью, таких как LED High Bay, для управления светом используется напряжение 0-10 В или PMW. В любом случае хороший драйвер светодиода обеспечивает защиту светодиода.

Электропроводка

Электромонтаж любой цепи очень важен, когда речь идет о производительности, безопасности и экономии электроэнергии. В больших светильниках, таких как светодиодные уличные фонари, напряжение 110 В или 220 В направляется прямо на драйвер светодиода по стандартному 3-проводному соединению. Затем светодиод настраивает его на правильное напряжение каждого OED. Схема подключения драйвера светодиода позволяет сэкономить до 70% электроэнергии по сравнению с традиционной люминесцентной лампой.Подключение драйвера делает его более безопасным и дает наилучшие результаты даже при экстремальных температурах.

Как заменить драйвер светодиода? = «Q»>

A: Сначала вы должны проверить, исправен ли драйвер, то есть его можно заменить. Если это лампочка, то шансы, что она исправна, равны нулю. Они жестко подключены к лампочке. Для больших светильников есть неплохие шансы. Вам нужно получить доступ к компоненту драйвера и собрать некоторые важные спецификации. Также неплохо протестировать ввод и вывод драйвера, чтобы убедиться, что это всего лишь драйвер.Сначала попробуйте модель драйвера и посмотрите, сможете ли вы ее найти. Если нет, вам понадобится эквивалент. Какая номинальная входная мощность? Номинальное напряжение? Что на выходе? Постоянный ток или постоянное напряжение? Есть ли на борту диммирование 0-10В. Затем вам нужно будет найти драйвер аналогичного размера, который соответствует входной мощности, напряжению, выходному току и т. Д. Если вы найдете совпадение, вы все готовы их поменять. Хорошая новость в том, что обычно обменять проще, чем их найти.

Взгляд на светодиодный драйвер внутри светильника

Посмотрите это видео, чтобы увидеть, как мы открываем светодиодный светильник и просматриваем драйверы в нем.Это пример исправного приспособления, в котором можно заменить драйверы.

Светодиоды без водителя

Светодиодные двигатели переменного тока без водителя теперь превратились в важное новое оружие в осветительном бизнесе. Прочтите нашу статью «Ионные светодиоды без драйвера», чтобы узнать, почему они становятся все более распространенными, но при этом более опасными и подверженными сбоям.

Резюме

Драйверы светодиодов критически важны для работы вашего осветительного прибора. LEDLightExpert.com использует только высококачественные драйверы светодиодов таких торговых марок, как Meanwell или Invetronics. Таким образом, мы можем предоставить 5-летнюю гарантию на все светодиодные лампы с высоким световым потоком, потому что мы знаем, что у вас не возникнет проблем.

Как проверить драйвер светодиода? = «Q»>

A: Светодиоды требуют постоянного тока и, следовательно, работают от постоянного тока. Электроэнергия в доме ас. Убедитесь, что входное напряжение на входе соответствует мощности здания. На выходной стороне убедитесь, что o = utput соответствует драйверу dc.Обычно 24, 36, 48 или 54 постоянного тока. Убедитесь, что диммер и другие провода заглушены. Прочтите нашу полную статью, чтобы узнать больше

Как проверить драйвер светодиода

Около 10 минут

При диагностике светодиодного светильника первым шагом должно быть питание. В драйвер светодиода подается питание. Объясняем, как тестировать

https://www.ledlightexpert.com/What-is-an-LED-Driver_ep_44-1.html

Необходимых предметов:

Светодиодный светильник с исправным драйвером

Проволочные гайки

Инструмент для зачистки проводов

Отвертка

Мультиметр

Препараты

Безопасность прежде всего.Убедитесь, что у вас есть надежный подъемник или лестница, ведущая к приспособлению. Ремни безопасности и зажимы следует использовать для более высоких установок. На выключателе определяют напряжение выключателя.
Вам нужно будет знать это для тестирования позже. дважды проверьте, что вы в безопасности, прежде чем продолжить.

https://www.LEDLightExpert.com/assets/images/How_to_test_an_LED_Driver_LLE_900px.jpg

Найдите отсек водителя и настройку проводки

Найдите отделение водителя на приспособлении. Некоторые приборы могут иметь запечатанный драйвер или использовать драйвер на борту (DOB).Эти приспособления не подлежат ремонту, и необходимо будет заменить все приспособление. Мы рекомендуем исправные приспособления, когда это возможно, для проведения технического обслуживания. После того, как вы найдете отсек, вам нужно будет найти входные и выходные провода. Многие светильники также имеют диммирование 0-10 В и имеют 2 дополнительных провода. Их необходимо проверить, чтобы убедиться, что они не касаются друг друга, чтобы завершить тест. Если установлен диммер или провода соприкасаются, это даст вам ложное считывание плохого драйвера.

https://www.LEDLightExpert.com/assets/images/How_to_test_an_LED_Driver_multivolt_test_LLE_900px.jpg

Проверка стороны входа

Входная сторона драйвера может быть от 100 до 480 В переменного тока в зависимости от здания. На шаге 1 вы узнаете напряжение и сможете соответствующим образом настроить свой счетчик. В большинстве приспособлений используются быстросъемные зажимы, но некоторые из них — проволочные гайки. Вы сможете проверить мощность с помощью любого из них. Сделайте снимок глюкометра со стороны входа. Если у вас нет питания, мы не сможем протестировать драйвер.Сначала исправьте эту проблему. Как только у нас будет показание счетчика, соответствующее напряжению в здании, мы можем двигаться дальше.

https://www.LEDLightExpert.com/assets/images/LED_Driver_multimeter_test_LLE_500px.jpg

Проверить выходную сторону

Светодиоды работают от постоянного тока или постоянного тока. Количество постоянного тока может меняться в зависимости от прибора, и вам нужно будет указать это на драйвере. Чаще всего встречается где-то между 24 и 54 постоянного тока. Переключите измеритель на постоянный ток и вставьте щупы мультиметра. Выход постоянного тока не имеет заземления, поэтому всего 2 провода.еще раз убедитесь, что провода диммирования и любые другие закрыты заглушками для теста. Ознакомьтесь с показаниями DC Out и посмотрите, соответствует ли он вашему драйверу.

https://www.LEDLightExpert.com/assets/images/LED_Driver_multimeter_test_4_LLE_800px.jpg

Заключение

Драйверы

обычно не устанавливают 0, поэтому вы обычно получаете 0 на выходной стороне. Если драйвер имеет частичный выход, светодиоды прибора будут тусклыми или мигать. Знание того, что у нас хорошее питание, а не отключение, говорит нам, что это плохой драйвер.Если у вас хорошее питание и хорошее выходное напряжение постоянного тока, то проблема связана с платой светодиодов

.

https://www.ledlightexpert.com/LED_Driver_multimeter_test_3_LLE_300px.jpg

дополнительные изображения ниже

Светодиодный драйвер постоянного тока | Keystone Technologies


Это юридическое соглашение («соглашение») между вами (или организацией, от имени которой вы лицензируете изображения («вы» или «ваш») и Keystone Technologies. Путем загрузки изображений («изображения») из keystonetech.com или любой другой из наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь с этим соглашением, а также с нашей Политикой конфиденциальности и Условиями обслуживания. Если вы не согласны, не загружайте и не используйте эти изображения.

Нам может потребоваться время от времени изменять это соглашение, и вы соглашаетесь соблюдать обязательства в отношении будущих версий.

Храните свой пароль в секрете. Они предназначены только для вашего использования.

1. Право собственности: Все изображения защищены U.S. Закон об авторском праве и международные договоры об авторском праве. Мы оставляем за собой все права, не предоставленные в этом соглашении.

2. Лицензия: В соответствии с условиями этого соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, бессрочное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в других странах. это соглашение.

3. Ограничения:
ЗАПРЕЩАЕТСЯ:
1. Распространять или использовать любое изображение способом, который конкурирует с Keystone Technologies.В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или каким-либо правам на изображения, кроме тех, которые разрешены в этом соглашении.
2. Используйте изображение для представления любых продуктов или услуг, не принадлежащих Keystone Technologies.
3. Добавьте изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Используйте изображение любым незаконным способом или любым способом, который разумный человек может счесть оскорбительным или который может нанести ущерб репутации любого лица или собственности, отраженного на изображении.
5. Ложно представить, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любом сервисе, претендующем на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность какой-либо стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (например, логотип Keystone) из любого места, где она есть или встроена в изображение.

4. Возможность передачи; Производные работы: Конечным пользователем работы, которую вы создаете с изображением, должен быть вы сами или ваш работодатель, клиент или заказчик.Только вам разрешено использовать автономные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. Д. Третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, предусмотренных настоящим соглашением. Вы соглашаетесь принять разумные меры для защиты изображений от извлечения или кражи. Вы незамедлительно уведомите нас о любом неправильном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производной работе наши изображения по-прежнему принадлежат Keystone Technologies.

5. Обзор и записи: С разумным уведомлением вы предоставите Keystone Technologies образцы использования изображений. Вы должны вести учет всего использования изображений, включая подробную информацию об использовании клиентом. Keystone Technologies может периодически запрашивать и проверять такие записи. Если будет обнаружено, что изображения использовались вне рамок данного соглашения, вы удалите изображения по желанию Keystone Technologies.

6. Заявления и гарантии: Мы заявляем и гарантируем, что изображения, предоставленные для загрузки, без изменений и используемые в полном соответствии с настоящим соглашением, не будут нарушать авторские права, права на товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на неприкосновенность частной жизни. или гласность.

ИЗОБРАЖЕНИЯ

ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ НЕСУЩЕНИЯ, КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.

7. Ваше возмещение убытков: Вы соглашаетесь возмещать, защищать и удерживать Keystone Technologies, ее аффилированных лиц, участников, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies» Стороны ») безвредны по любым претензиям, ответственности, убыткам, убыткам, затратам и расходам (включая разумные гонорары адвоката и клиента), понесенных любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или кем-либо, действующим от вашего имени, любого из условий настоящего соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в этом соглашении; (ii) любое сочетание изображения с любым другим контентом или текстом, а также любые модификации или производные работы на основе изображения.

8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с изменением изображений, использованием в любых производных работах, контекстом, в котором используется изображение, или вашим (или третьим сторона действует от вашего имени), нарушение данного соглашения, халатность или умышленное нарушение.

В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ KEYSTONE TECHNOLOGIES, НИ КАКОЙ-ЛИБО ИЗ ЕГО СОТРУДНИКОВ ИЛИ ПОСТАВЩИКОВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОБЩИЕ, КАЧЕСТВЕННЫЕ, СПЕЦИАЛЬНЫЕ, ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УСЛУГИ ЛЮБЫЕ ДРУГИЕ УБЫТКИ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ВАМИ ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, ​​НАРУШЕНИЯ ДАННОГО СОГЛАШЕНИЯ КОМПАНИИ KEYSTONE TECHNOLOGIES ИЛИ ИНАЧЕ, ЕСЛИ ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ KEYSTONE TECHNOLOGIES ПРЕДНАЗНАЧЕНА УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ.

9. Прекращение действия: Настоящее соглашение действует до тех пор, пока у вас есть учетная запись, если оно не будет прекращено, как указано ниже. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с настоящим соглашением, уничтожив изображения и любые производные от них работы, а также любые копии или архивы вышеупомянутых или сопроводительных материалов (если применимо) и прекратив использовать изображения для любых целей. Лицензии, предоставленные по этому соглашению, также прекращают действие без уведомления Keystone Technologies, если вы в какой-либо момент не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением вас или без него, в случае невыполнения вами условий этого соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений для любых целей; уничтожать или удалять все производные работы с изображениями, а также копии и архивы изображений или сопутствующих материалов; и, если потребуется, подтвердите Keystone Technologies в письменной форме, что вы выполнили эти требования.ВЫШЕУЮЩЕЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО ДРУГИЕ ЗАКОННЫЕ И / ИЛИ КАПИТАЛЬНЫЕ ПРАВА Keystone Technologies. Keystone Technologies НЕ НЕСЕТ ОБЯЗАТЕЛЬСТВ ПО ВОЗВРАТУ КАКИХ-ЛИБО ПЛАТЕЖНЫХ КОМИССИЙ В СЛУЧАЕ ПРЕКРАЩЕНИЯ ДЕЙСТВИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО НАРУШЕНИЯ.

10. Сохранение прав после прекращения действия: Следующие положения и условия остаются в силе после прекращения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным по настоящему Соглашению, остаются в силе в отношении оставшихся лицензий при условии, что настоящее соглашение не будет прекращено как результат вашего нарушения, и что вы всегда будете соблюдать его условия.

11. Удаление изображений с keystonetech.com: Keystone Technologies оставляет за собой право удалять изображения с keystonetech.com, отозвать любую лицензию на любые изображения по уважительной причине и выбрать замену такого изображения альтернативным изображением. После уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, предпринять все разумные меры для прекращения использования замененных изображений и проинформировать об этом всех конечных пользователей и клиентов.

12. Разное: Настоящее соглашение представляет собой полное соглашение сторон в отношении предмета настоящего Соглашения. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет непоправимый ущерб компании Keystone Technologies, и что судебный запрет в суде компетентной юрисдикции будет уместен для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Компания Keystone Technologies может иметь право на другие льготы. Если мы не сможем обеспечить соблюдение каких-либо частей этого соглашения, это не означает, что от таких частей отказываются.Это соглашение не может быть передано вами без нашего письменного согласия, и любая такая предполагаемая передача без согласия является недействительной. Если какая-либо часть этого соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена, чтобы отразить наиболее полное юридически исполнимое намерение сторон (или, если это невозможно, удалена), не влияя на действительность или исковую силу остальной части. Любые судебные иски или разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны быть поданы в суды штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в Восточном округе Пенсильвании, и все стороны соглашаются с исключительная юрисдикция этих судов, отказавшись от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и не влияет на него иным образом. Действительность, толкование и приведение в исполнение настоящего соглашения, вопросы, возникающие из настоящего соглашения или связанные с ним или их заключением, исполнением или нарушением, а также связанные с этим вопросы, регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину выбора права. ). Вы соглашаетесь с тем, что обслуживание процесса в отношении любых действий, разногласий и споров, возникающих из настоящего соглашения или связанных с ним, может осуществляться путем отправки его копии заказным или заказным письмом (или любой другой по существу аналогичной формой почты) с предоплатой почтовых расходов другой стороне. тем не менее, ничто в данном документе не влияет на право осуществлять судебное разбирательство любым другим способом, разрешенным законом.

Прежде чем продолжить, вам необходимо прочитать эти положения и условия до конца.

Драйверы светодиодов | ams

Драйвер светодиода PWM 9029 100

2

драйвер светодиода

От 7 до 5,5

AS1130 132 Светодиодный полноцветный драйвер кроссплексирования IC 132 2,5 8-битное ШИМ и аналоговое управление током, динамическое управление запасом Да Да 2 от 2,7 до 5,5 WL-CSP-20, SSOP-28 AS1130
AS1115 64 Драйвер светодиодной матрицы с 16 клавишами 64 5 16 клавиш, мультиплексирование; Интерфейс I²C Да Да 3 2.От 7 до 5,5 QSOP-24 \ TQFN (4×4) -24 AS1115
AS1113 16-канальный 50 мА прямой драйвер светодиода 16 5029 9029 Да 3 от 3,0 до 5,5 SSOP-24 \ TQFN (5×5) -28 AS1113
AS1112 IC

IC 9029 Драйвер светодиода 9029 16-канальный 100mA 12-битный ШИМ, 6-битный DOT Да Да 4.5 от 3,0 до 5,5 TQFN (5×5) -32 AS1112
AS1111 Драйверы светодиодов с малым падением напряжения 2-4 2-4 3 от 0,15 до 3,6 WL-CSP-6, шаг 0,4 мм (AS1111A и AS1111B), MLPD-8, шаг 0,5 мм (AS1111C) AS1111

16-канальный драйвер светодиода, 100 мА, IC 16 100 Да Да 3 3.От 0 до 5,5 SSOP-24 \ TQFN (5×5) -28 AS1110
AS1109 8-канальный 100 мА прямой драйвер светодиода IC 8 100 Да 2 от 3,0 до 5,5 SOIC150-16 \ SSOP150-16 \ TQFN (4×4) -16 AS1109
AS1108 10 Мультиплексный 3 3.От 0 до 5,5 SOIC-20 AS1108
AS1107 ИС матричного драйвера светодиода 8×8 со скоростью нарастания 64 5 Мультиплексирование 5.5 SOIC-24 AS1107
AS1106 матричный драйвер светодиода 8×8 IC 64 5 SOIC-24 AS1106
AS1105 Матричный драйвер светодиода 4×8 IC 32 10 Multiplex 20 AS1105
AS1104 4-канальный драйвер светодиода прямого действия, 40 мА, IC 4 40 Простой привод 3

3

2 до 3,6 MSOP-8 AS1104
AS1100 Матричный драйвер светодиода 8×8 64 5 SO2 AS1100

Знакомство с драйвером светодиода | EC&M

Светоизлучающие диоды (светодиоды) — это низковольтные источники света, которым для оптимальной работы требуется постоянное напряжение или ток.Поскольку они работают от низковольтного источника питания постоянного тока, они легко адаптируются к различным источникам питания, имеют более длительное время ожидания и более безопасны. Отдельные светодиоды, которые используются для освещения, требуют от 2 до 4 В постоянного тока (DC) и нескольких сотен миллиампер тока. Поскольку светодиоды соединены последовательно в массив, требуется более высокое напряжение.

Кроме того, источник света должен быть защищен от колебаний сетевого напряжения во время работы. Изменения напряжения могут вызвать непропорциональное изменение тока, что, в свою очередь, может привести к изменению светоотдачи, поскольку световой поток светодиодов пропорционален току и рассчитан на диапазон тока.Если ток превышает рекомендации производителя, светодиоды могут стать ярче, но повышенное тепло может ухудшить их светоотдачу быстрее и сократить срок службы. Одно из определений срока полезного использования светодиодов — это точка, при которой светоотдача снижается на 30%.

Следовательно, светодиоды требуют устройства, которое может преобразовывать входящую мощность переменного тока в надлежащее напряжение постоянного тока и регулировать ток, протекающий через светодиод во время работы. Драйвер светодиодов преобразует мощность переменного тока 120 В (или другое напряжение) 60 Гц в мощность постоянного тока низкого напряжения, необходимую для светодиодов, и защищает их от колебаний сетевого напряжения.Это аналог балласта в системе дневного или скрытого освещения.

Драйверы светодиодов

могут быть с постоянным напряжением (обычно 10 В, 12 В и 24 В) или с постоянным током (350 мА, 700 мА и 1 А). Некоторые работают с определенными светодиодными устройствами или матрицами, в то время как другие могут работать со стандартными светодиодами. Обычно они достаточно компактны, чтобы поместиться в распределительной коробке, имеют изолированный выход класса 2 для безопасного обращения с нагрузкой, работают с высокой эффективностью системы и обеспечивают удаленное управление источником питания.

Затемнение и изменение цвета. Драйверы могут включать регулировку яркости и изменение цвета или последовательность светодиодов, инициируемую предустановленными командами, присутствием агентов или ручными командами. Большинство светодиодных драйверов совместимы с коммерчески доступными устройствами и системами управления от 0 до 10 В, такими как датчики присутствия, фотоэлементы, диммеры настенных коробок, пульты дистанционного управления, архитектурные и театральные элементы управления, а также системы автоматизации зданий и освещения. Они также могут работать с устройствами, управляемыми протоколами DMX и цифрового адресного интерфейса освещения (DALI), а в будущем могут включать беспроводную связь в качестве опции управления.

«При использовании полностью электронных драйверов возможности безграничны», — говорит Эл Марбл, менеджер по продажам и развитию рынка Philips-Advance Transformer из Роузмонт, штат Иллинойс. «Эта область только сейчас разрабатывается, но ожидается, что более тесная интеграция всех электронных компонентов сократит использование дискретных компонентов в полевых условиях и упростит применение».

Драйверы с функцией регулирования яркости могут уменьшать яркость светодиода во всем диапазоне от 100% до 0%. Они делают это за счет уменьшения прямого тока или использования широтно-импульсной модуляции (ШИМ) с помощью цифрового управления.Существуют более сложные методы, но большинство драйверов диммирования используют ШИМ. С помощью этого метода частота может варьироваться от 100 модуляции в секунду до сотен тысяч модуляций в секунду. При таком большом количестве модуляций светодиод горит постоянно без мерцания. Преимущество метода ШИМ заключается в том, что он позволяет регулировать яркость с минимальным изменением цвета на выходе светодиода. По данным Исследовательского центра освещения, затемнение приводит к тому, что светодиоды испытывают сдвиг в спектральном распределении мощности, аналогичный тому, что происходит в лампе накаливания.Однако, если цветные светодиоды в матрице используются для получения белого света, величина сдвига, особенно с красными и желтыми светодиодами, может оказывать нежелательное влияние на белый свет, который излучается системой.

Диммирование не приводит к снижению эффективности. Во время диммирования светодиоды по-прежнему работают при том же напряжении и токе, что и при полной светоотдаче. Кроме того, на срок службы лампы не влияет затемнение, как это иногда бывает с часто приглушенным люминесцентным освещением. Скорее, затемняющие светодиоды могут продлить срок их службы, поскольку могут снизить рабочие температуры внутри источника света.

Драйверы

также можно использовать для изменения цвета или последовательности путем уменьшения яркости сочетания цветных светодиодов в массиве. Драйвер также может работать с цветовым секвенсором, который получает выходной сигнал драйвера светодиода 10 В или 24 В и преобразует его в трехканальный выходной сигнал — обычно красный, синий и зеленый — который можно смешивать для создания широкого диапазона цветов. Секвенсор может выполнять заданную серию изменений цвета со скоростью, определяемой спецификатором. Также можно управлять и программировать каждый светодиод индивидуально, взаимодействуя с цифровым контроллером DMX, что позволяет динамически увеличивать или уменьшать яркость тысяч светодиодов для создания кажущегося бесконечного спектра цветов.

Советы по спецификации. Самир Содхи (Sameer Sodhi), менеджер по маркетингу светодиодных источников питания и средств управления в Osram Sylvania, отмечает, что общая проблема с работой светодиодной системы связана с перегрузкой драйвера. Драйверы светодиодов рассчитаны на максимальную нагрузку, которой необходимо придерживаться.

«Одна из самых распространенных ошибок — это последовательное соединение слишком большого количества светодиодных цепочек», — говорит он. «Это может привести к слишком низкому напряжению, доступному для последней струны (ей) в цепи» (рисунок выше).

Другой распространенной проблемой, как он предупреждает, является использование неправильного драйвера напряжения. «Когда используется неправильный драйвер напряжения, светодиоды либо не загораются, либо могут работать при более высоких токах, чем предполагалось», — говорит он. «Разумно сравнивать номинальное напряжение используемой светодиодной нагрузки с номинальным выходным напряжением драйвера. Например, использование драйвера 12 В на светодиодной нагрузке 10 В может значительно сократить срок службы модуля ».

Sodhi также считает, что одной из наиболее важных характеристик драйвера светодиодов, которую необходимо изучить, является качество выходного постоянного напряжения драйвера.

«Чтобы максимизировать световой поток от светодиодов без чрезмерной нагрузки на них, через них должен поддерживаться постоянный ток», — говорит он.

Кроме того, он предупреждает, что удаленная установка драйвера приводит к падению напряжения и потерям мощности в проводке постоянного тока, что необходимо должным образом учитывать.

Наконец, Sodhi советует разработчикам учитывать температуру окружающей среды в области применения. Хотя светодиоды могут запускаться при температуре до 240 ° C, их использование при низких температурах окружающей среды может вызвать проблемы в работе.«Светодиоды потребляют более высокую мощность при низких температурах окружающей среды, в отличие от люминесцентных ламп, и это может привести к неисправности системы», — предупреждает он. «Для наружных применений, где источник питания устанавливается удаленно, максимальная нагрузка светодиодов на драйвер должна быть снижена на 10–20%, чтобы избежать конфликтов системы при низких температурах».

Marble указывает, что особое внимание следует уделять экологическому рейтингу водителя. Большинство драйверов относятся к типу «только для сухих помещений» и при использовании на открытом воздухе должны устанавливаться в водонепроницаемом электрическом корпусе.Драйверы для влажных помещений следует использовать в знаках или дорожках качения, где ожидается некоторая влажность, а драйверы для влажных помещений обычно поставляются в предварительно собранном герметичном корпусе для установки на открытом воздухе.

Компания

Marble также считает, что соответствие требованиям UL Class 2, требуемое для светодиодов в вывесках, может принести пользу для общего освещения.

«UL Class 2 требует, чтобы у драйвера было напряжение, ток и мощность ниже определенных уровней на вторичной обмотке», — говорит он. Драйверы светодиодов класса 2 по UL обеспечивают гальваническую развязку от сетевого напряжения переменного тока, что позволяет безопасно обращаться со светодиодами, работающими при низком уровне постоянного напряжения.

«Стандартные источники питания постоянного тока обычно предназначены для приложений с комнатной температурой, таких как IT или телекоммуникации», — добавляет он. «Такие источники питания могут работать хаотично или совсем не работать в жестких условиях освещения».

Наконец, Marble сообщает, что светодиоды могут испытывать проблемы, связанные с нагревом, даже при нормальной работе. «Иногда ошибочно полагают, что светодиоды вырабатывают мало тепла или не выделяют его совсем», — говорит он, указывая на то, что светодиоды с более высокой мощностью могут выделять значительное количество тепла.«Будем надеяться, что интегратор / производитель приспособлений разработал для системы подходящие радиаторы. Тем не менее, обеспечение достаточного рассеивания тепла в установке путем крепления к металлу или обеспечения некоторой вентиляции, если это возможно, является хорошей практикой ».

Светодиоды

продолжают выходить на новые рынки, доказывая, что есть несколько мест, куда они не могут попасть. Останутся ли они там, будет зависеть от того, насколько усердно установщики будут применять устройства, необходимые для их правильной работы.

ДиЛуи — директор по коммуникациям Ассоциации управления освещением и руководитель ZING Communications, Inc., Калгари, Альберта, Канада .

Боковая панель: будущее светодиодов выглядит ярким

Цветные светодиоды в настоящее время доминируют на рынке указателей выхода. По оценкам, они входят в состав примерно от 85% до 95% всех знаков выхода, продаваемых в Соединенных Штатах, и они вторгаются на рынок светофоров с текущим уровнем проникновения, по оценкам, 30%. Они очень перспективны для автомобильного освещения и продаются в различных потребительских товарах, таких как фонарики и световые палочки.Они также проникают в основные коммерческие приложения, такие как рабочие светильники, акцентные светильники, мытье стен, вывески, реклама, декоративное и демонстрационное освещение, освещение бухт, настенные бра, наружное / ландшафтное / фасадное освещение, освещение вниз и индивидуальное освещение.

Выберите правильный светодиодный драйвер для вашего освещения

Есть много различных приложений для светодиодных ламп. Для питания этих светодиодных фонарей вам понадобится соответствующий светодиодный драйвер. К сожалению, драйверы светодиодов не являются универсальным решением.Вам нужно будет выбрать драйвер светодиода с учетом ряда различных факторов. Однако одним из наиболее важных факторов, которые следует учитывать, является то, нужен ли вам светодиодный драйвер постоянного тока (CC) или постоянного напряжения (CV) — или вам нужно и то, и другое.

Постоянный ток или постоянное напряжение

Первое, что вам нужно выяснить, это нужен ли вам светодиодный драйвер постоянного тока или постоянного напряжения. Ниже приведены основные различия между ними:

  • Constant Current — Эти драйверы используют переменное напряжение, которое позволяет им подавать постоянное напряжение по всей электронной схеме.Это обеспечивает больший контроль и более высокую эффективность. Драйверы светодиодов CC можно использовать для одиночных лампочек или серии светодиодов. Их часто используют для офисного освещения, декоративного освещения, освещения магазинов, светодиодных даунлайтов, светодиодных вывесок и развлекательного освещения. Единственный недостаток, если цепь разорвана, то ни одна из светодиодных лампочек работать не будет.
  • Постоянное напряжение — Эти драйверы имеют заданное напряжение. Их можно использовать для параллельного включения нескольких светодиодных ламп, например светодиодных лент или цепочек. Однако для работы выходное напряжение должно соответствовать требованиям напряжения всей цепочки светодиодов.Драйверы светодиодов CV часто используются для наружного освещения, уличного освещения, освещения сцены, движущихся знаков, архитектурного освещения и светодиодных двигателей.

Стоит отметить, что есть некоторые драйверы светодиодов, которые содержат опции CV и CC. Эти драйверы будут работать как CV во время стандартной работы, но переключатся в режим CC, если выходной ток превысит предел номинального тока. Если вам нужен драйвер, который может обрабатывать несколько приложений, этот тип драйвера может быть вашим лучшим вариантом.

Другие факторы, которые следует учитывать в драйверах светодиодов

После того, как вы определились, нужен ли вам драйвер CC или CV, вам необходимо учесть ряд других факторов.К ним относятся:

  • Выходной ток — Проверьте текущие требования к светодиодным лампам, которые вы используете. Если вы используете драйвер CC, он должен отражать эти выходные данные.
  • Выходная мощность — Выходная мощность указана в ваттах. Ваш светодиодный драйвер должен иметь как минимум такую ​​же выходную мощность, что и ваши светодиоды. Однако выбор драйвера с более высокой выходной мощностью обеспечит дополнительную безопасность, поскольку это означает, что ему не придется работать на полную мощность, что может сократить срок его службы.
  • Выходное напряжение — Если вы используете драйвер CV, то он должен иметь то же выходное напряжение, что и требования к напряжению вашего светодиода. Если вы используете несколько светодиодов, сложите требования к напряжению, чтобы определить выходное напряжение, необходимое вашему драйверу. Если вы используете драйвер CC, убедитесь, что выходное напряжение превышает требования ваших светодиодных ламп.
  • Степень защиты драйвера светодиода — Степень защиты IP определяет степень устойчивости драйвера к определенным элементам.Если ваш драйвер будет находиться в среде с водой или пылью, вам следует подумать о драйвере с классом защиты IP65. Если вам нужен водонепроницаемый драйвер, поищите драйвер IP67 или IP68.
  • Корпус драйвера светодиода — Корпуса помогают защитить драйвер, но драйверы с открытой рамкой могут быть встроены в систему.

Помните об этих факторах при выборе светодиодного драйвера и обязательно свяжитесь с нами в Energy Recovery Products для получения дополнительной информации о наших светодиодных продуктах и ​​аксессуарах сегодня.

светодиодный драйвер IC | Analog Devices

Некоторые файлы cookie необходимы для безопасного входа в систему, но другие необязательны для функциональной деятельности. Сбор наших данных используется для улучшения наших продуктов и услуг. Мы рекомендуем вам принять наши файлы cookie, чтобы обеспечить максимальную производительность и функциональность нашего сайта. Для получения дополнительной информации вы можете просмотреть сведения о файлах cookie. Узнайте больше о нашей политике конфиденциальности.

Принять и продолжить Принять и продолжить

Файлы cookie, которые мы используем, можно разделить на следующие категории:

Строго необходимые файлы cookie:
Это файлы cookie, которые необходимы для работы аналога.com или предлагаемые конкретные функции. Они либо служат единственной цели передачи данных по сети, либо строго необходимы для предоставления онлайн-услуг, явно запрошенных вами.
Аналитические / рабочие файлы cookie:
Эти файлы cookie позволяют нам выполнять веб-аналитику или другие формы измерения аудитории, такие как распознавание и подсчет количества посетителей и наблюдение за тем, как посетители перемещаются по нашему веб-сайту.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
