Двухсторонний выключатель: Что такое проходной выключатель и где они прменяются

Содержание

Что такое проходной выключатель и где они прменяются

Если по каким-либо причинам есть необходимость включать/выключать освещение из разных мест коридора или комнаты, то оптимальным решением будет выключатель проходной: что это такое, как он устроен, возможные схемы подключения и варианты применения – все это надо понимать, чтобы его использование было максимально эффективным, а подключение наименее затратным.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где применяется проходной выключатель

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель проходной – узнают что это такое они обычно либо заранее от электриков, если грамотный специалист делает проводку, либо когда со временем приходится начать активно интересоваться, как можно одну лампу включать из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных маршах и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и прочие электроприборы не только из двух, а с неограниченного количества мест – все зависит от количества переключателей. Примером случая, когда надо применять такое решение может быть лестница на второй или третий этаж дома – обычно им требуется дополнительное освещение, особенно при расположении на несущей стене.

Понятно, что когда выключатель здесь один, то включив свет и поднявшись наверх, выключить его уже не получится. Как вариант, можно установить два источника освещения, но придется бегать по лестнице туда-сюда – включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и опять подняться наверх.

Выходом из положения также могут стать датчики движения, но их тоже придется ставить на каждом этаже, а стоимость таких устройств выше выключателей. Также надо учитывать, что они не всегда корректно срабатывают – иногда чтобы свет загорелся, придется не просто пройти по лестнице, а еще и шагнуть влево или вправо. Еще такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших помещений и на улице, проходные выключатели можно установить в спальне, чтобы можно было при свете лечь в кровать и только потом его выключить.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Для того, чтобы сделать окончательный выбор, надо точно представлять себе где и как эти выключатели будут использоваться.

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Проходной выключатель: разновидности и принципы подключения

Оглавление:
Проходной выключатель: разновидности и их назначение
Подключение проходного выключателя: схема для управления из двух точек
Схема управления светом из трех мест: подключение трех проходных выключателей
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Управлять одним и тем же осветительным прибором из разных мест – это не прихоть богатых людей, а элементарные удобства. Взять, к примеру, длинный коридор, проходя который, выключатель вы оставите далеко позади, и глупо будет возвращаться назад, выключать свет и снова идти в другой конец коридора, но теперь уже в темноте. Именно для таких случаев и необходим проходной выключатель, о котором пойдет речь в данной статье от сайта stroisovety. org, где мы изучим его разновидности и схемы подключения к системе домашнего освещения.

Принцип работы проходного выключателя

Проходной выключатель: разновидности и их назначение

На вопрос, какие бывают виды проходных выключателей, можно ответить точно так же, как и на вопрос, какие бывают виды обыкновенных клавишных выключателей. Проходные выключатели могут быть одинарными, двойными и даже тройными. Кроме того, они могут быть клавишными, сенсорными и даже с пультом дистанционного управления. Последний вид, на мой взгляд, является излишеством, так как пульт ДУ сводит на нет необходимость в проходном выключателе как таковом. Судите сами – один выключатель устанавливаем в начале коридора или лестничного марша, а его пульт дистанционного управления в конце. Такое сочетание вполне в состоянии полноценно заменить два проходных выключателя.

Но вернемся к нашим проходным выключателям, а вернее к их разновидностям и назначению. В большинстве случаев на выбор того или иного проходного устройства может повлиять исключительно количество клавиш, от которого зависит число подключаемых к нему групп осветительных приборов. Все остальные нюансы, сенсоры и пульты дистанционного управления – это всего лишь дополнительные удобства эксплуатации, обращать внимание на которые нужно в меньшей степени. Будем говорить просто – проходные выключатели на две и три клавиши целесообразно использовать только в больших помещениях, в которых имеется несколько выходов и не одна группа одновременно включаемых осветительных приборов. Во всех остальных случаях, включая лестничный марш или длинный коридор, можно легко обойтись одинарным маршевым выключателем.

Виды проходных выключателей

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

   Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

          1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.





   Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

      2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

   Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

    3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

     В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

     Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.

Проходной выключатель как выглядит

Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю.

Здесь более практичен проходной выключатель, позволяющий управлять лампочками с двух мест. Подобное устройство сложней смонтировать, но зато оно гораздо удобней в применении.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания. Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями.

Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет. Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит. А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств. Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим. В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

  • винтовыми с прижимной пластиной и без нее;
  • безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

  1. «N» – для нулевого рабочего проводника.
  2. «L» – для проводника с фазой.
  3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников. Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки. Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации такой разводки выхода обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек. Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше. И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то двухклавишные переключатели меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой схеме крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки. При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь.

Помимо одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек. Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода.

Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

Как подключить двухклавишный переключатель:

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

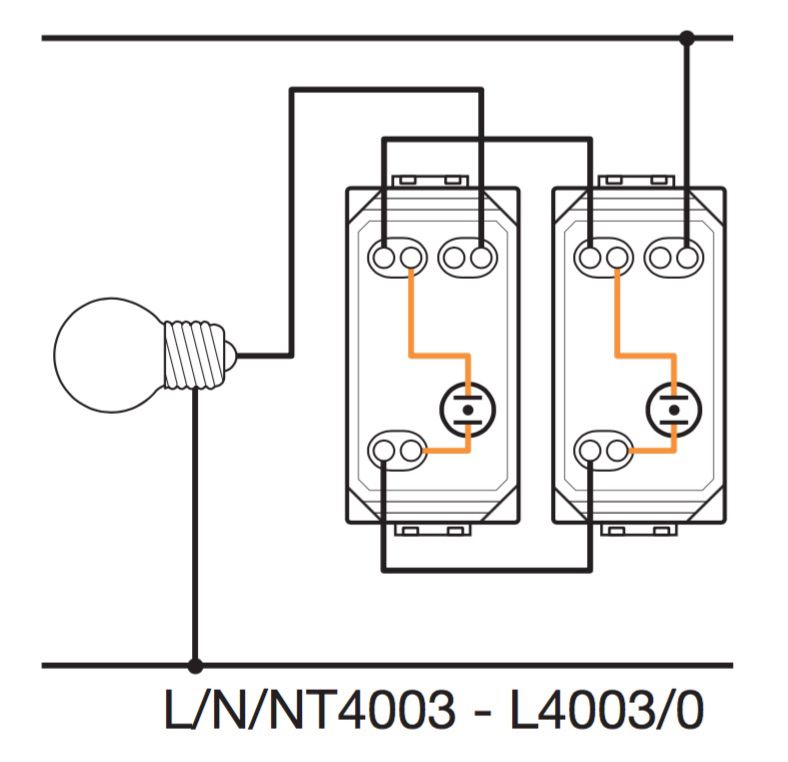

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

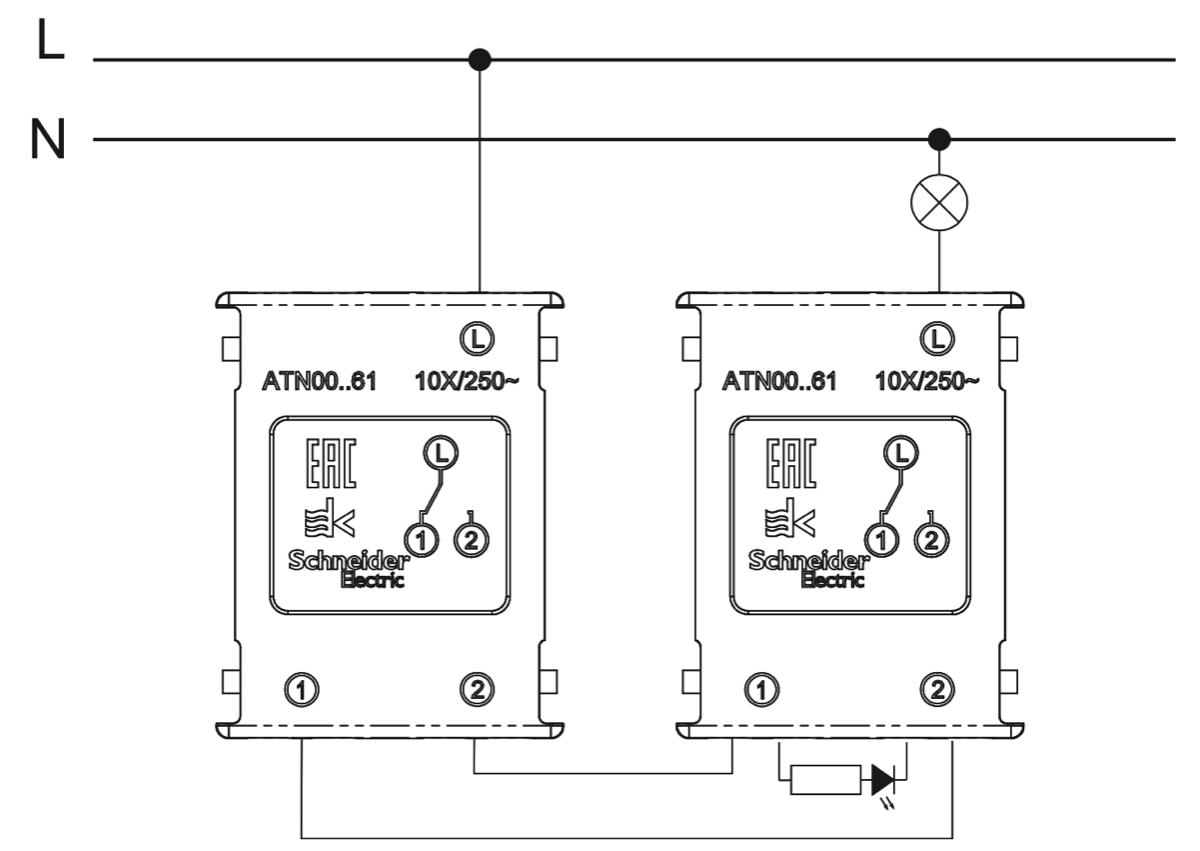

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

виды, принцип, схема, устройство, отличия

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.  Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

  • механические;
  • полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

  • однолинейные;
  • многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

  • простые проходные;
  • перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Выключатель двухклавишный — все модели, каталог, цены, наличие, доставка по РФ

Двухклавишные выключатели пользуются достаточно большой популярностью. Существуют различные варианты их подключения к электрической сети. Они могут управлять различными цепями крупной люстры, разными светильниками или группами осветительных приборов. Двухкнопочный выключатель делает управление системой освещения более удобным, а также сокращает затраты электроэнергии, позволяя включать только те лампы, которые необходимы в данный момент. Такие электроустановочные изделия могут выпускаться в разных вариантах. Поэтому перед тем, как покупать выключатель, обратите внимание на его основные технические характеристики.

Конструкция

Двойной выключатель обычно производится в виде обычного ключа — каждая его кнопка управляет только одной электрической линией. Такие устройства имеют небольшую стоимость, однако они удобны далеко не во всех случаях. Если вы хотите включать и отключать освещение сразу из двух мест, вам стоит приобрести двухклавишный выключатель проходного типа. В такой конструкции кнопка не размыкает электрическую цепь, а активирует другую линию — соответственно, если на двух проходных выключателях клавиши будут находиться в одинаковом положении, это приведёт к включению ламп. Подобные приспособления устанавливаются в крупных залах, в длинных коридорах и переходах, а также на лестничных площадках.

Существуют и приспособления, предназначенные для управления электрической линией из трёх или пяти мест одновременно. Они представляют собой 2-х-клавишные выключатели перекрёстного типа. Каждая из их клавиш соединяется с двумя входящими и исходящими линиями. Соответственно, к ним можно подключить два проходных выключателя или собрать конструкцию из трёх перекрёстных и двух проходных устройств. Подобные электроустановочные изделия нередко применяются в крупных залах и на лестничных площадках многоквартирных домов.

Сдвоенный выключатель может быть двухполюсным. В таком случае он отключает не только фазную, но и нулевую линию. Такие приспособления предназначаются для установки в помещениях с повышенным уровнем опасности возгорания — например, предназначенных для хранения горючих веществ или имеющих большую степень запылённости.

Электротехнические параметры

Покупая выключатель 2-клавишный, обязательно обратите внимание на разрешённый уровень напряжения. Конечно, в большинстве сетей используется напряжение 220 В, но перегрузки и колебания характеристик тока нельзя назвать большой редкостью. Поэтому многие специалисты рекомендуют приобретать электроустановочные изделия, рассчитанные на напряжение 250 В.

Также выключатель с 2 клавишами должен соответствовать мощности, подключённых к нему приборов. Как правило, эти устройства имеют определённую пропускную способность по силе тока. Чтобы определить её минимальный уровень, следует разделить суммарный показатель мощности системы освещения на уровень напряжения и прибавить к итоговому значению резерв в размере 30–50%. Наиболее распространёнными являются электроустановочные изделия с пропускной способностью 6, 10 и 16 А. Первые подойдут для работы со светодиодными и энергосберегающими светильниками, а два последних варианта стоит выбирать для галогеновых и приборов и ламп накаливания.

Особые приспособления

Двухклавишные кнопочные выключатели могут оснащаться небольшой неоновой лампочкой или светодиодом. Подобные приспособления делают электроустановочные изделия хорошо различимыми в любое время суток. Они не требуют больших затрат электроэнергии — как правило, речь идёт о мощности в десятые или сотые доли ватта.

Выключатель 2х-клавишный может предназначаться не только для управления освещением. Подпружиненные устройства устанавливаются в систему управления жалюзи или ролетами. При отсутствии давления пружины возвращают клавиши в исходные позиции, отключая электродвигатели. Это помогает выбрать точный уровень высоты упомянутых аксессуаров.

Двухклавишный выключатель света с подпружиненным механизмом может быть объединён с диммером. Соответственно, нажатие на кнопку будет приводить не полное отключение ламп, а изменение яркости их свечения. Такие приспособления обеспечивают максимальное удобство управления системой освещения и помогают экономить электроэнергию, однако они имеют немалую стоимость.

Дизайн

Двойной выключатель света, как и другие электроустановочные изделия, может иметь самые разные расцветки — однотонные, комбинированные и имитирующие определённую текстуру. Они также могут отличаться по форме декоративных накладок и функциональных элементов. Стоит обратить внимание и на материал, из которого изготовлены клавиши. Алюминиевые кнопки более надёжны — они устойчивы к повреждениям и к истиранию. Декоративные рамки, располагающиеся вокруг механизма, также могут изготавливаться из различных материалов — они могут быть не только пластиковыми, но также деревянными, металлическими, стеклянными, или могут изготавливаться из натурального и искусственного камня.

из двух и трех точек

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Проходные выключатели из 5-ти мест без распаячных коробок. Suneler.ru

Watch this video on YouTube

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Как работает двухстороннее переключение света и как его подключить — Scientific Lights

Этот переключатель называется перекрестным переключателем из-за того, что он принимает несколько входов и переключает их на несколько выходов.

Этот коммутатор подключается, принимая оба входа от одного из коммутаторов и отправляя два выхода, которые подключаются ко второму коммутатору, как на рисунках ранее.

Принцип его работы заключается в том, что он берет оба получаемых входа и подключает их к чередующемуся переключателю.Однако он делает это иначе, чем любой другой переключатель, поскольку чередующиеся переключатели соединяются друг с другом, но смещены.

Это означает, что отдельные переключатели никогда не будут контактировать друг с другом в любой момент времени, но все равно будут иметь возможность подключать цепь. Это означает, что до тех пор, пока два отдельных переключателя в переключателе работают в унисон и правильно подключены, этот переключатель можно успешно добавить между уже существующими переключателями и работать без сбоев.

Этот переключатель можно добавлять в схему до бесконечности.Однако, после добавления одного или двух из них в схему, распределительная коробка, к которой они подключены, начинает становиться довольно невыносимой. В случаях, когда вам требуется 4 или более переключателей, может быть предпочтительнее полностью переключить используемую систему.

Более современный способ создания систем с несколькими выключателями света — это использование системы DALI. DALI расшифровывается как Digital Addressable Lighting Interface и представляет собой протокол управления освещением.
Что он делает, так это то, что он дает каждому подключенному светильнику, датчикам и переключателям свой собственный цифровой адрес, что означает, что при желании им можно управлять индивидуально через его адрес.

Поскольку каждое устройство, подключенное к одной и той же шине DALI, имеет свой собственный уникальный адрес или идентификатор, это означает, что мы можем запрограммировать их для различных функций. Это означает, что можно просто запрограммировать несколько разных переключателей на одну и ту же функцию вместо того, чтобы создавать функции физически с использованием определенных комбинаций проводов.

Это можно еще улучшить, используя переключатели Enocean. Enocean — компания, которая изобрела и запатентовала концепцию и конструкцию беспроводного переключателя света, который отправляет управляющие сигналы, используя энергию, генерируемую нажатием самого переключателя.

Эти переключатели Enocean работают, принимая мощность, генерируемую толчком, и отправляя сигнал, используя эту мощность, на блок приема сигнала, установленный в потолке. Этот блок приема сигнала может быть подключен к нескольким различным переключателям и может различать их.

Поскольку технологию Enocean можно беспрепятственно использовать вместе с протоколом DALI, это означает, что все они могут быть индивидуально запрограммированы для различных функций, даже если есть только блок приема сигнала, который физически подключен к системе.

Это также означает, что мы можем полностью отказаться от использования проводов для переключателей и избежать возможного хаоса в распределительной коробке.

Описание настенных трехпозиционных переключателей

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест.Например, в длинном коридоре или лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

  • На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не требуется для этого типа переключателя, как для однополюсного переключателя.
  • В дополнение к зеленому винту заземления на корпусе переключателя есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveler .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для провода заземления (это неизолированный медный или зеленый изолированный провод внутри цепи). Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта, окрашенных в цвет латуни, называются шурупами Traveller . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На переключателях некоторых брендов эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, в которых винты-ходовые части находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный.Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления. Он подключается непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте.Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым выключателем с заземлением.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля. Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

  • В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя.Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму участку кабеля, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
  • Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях. Это обеспечивает два альтернативных пути прохождения горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
  • Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, так что они проходят через коробку с осветительной арматурой.
  • В месте расположения второй распределительной коробки электропроводка аналогична проводке первого переключателя, при этом контактные зажимы подключены к бегущим проводам, идущим от первого переключателя. Однако у этого второго переключателя общий винтовой зажим соединен с черным горячим проводом, который ведет к осветительной арматуре.Опять же, белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
  • Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа — это просто вопрос подключения черного и белого проводов схемы к соответствующим проводам на осветительной арматуре. Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, должно быть достаточно легко правильно подключить осветительную арматуру, управляемую двумя трехпозиционными переключателями.

Как работает 4-позиционный переключатель

В вашем доме используется множество переключателей. Некоторые используются для освещения, а другие — для отключения электроэнергии для обслуживания, как в случае с вывозом мусора.Помимо типичных переключателей, которые включают и выключают, есть специальные переключатели, которые приглушают освещение и регулируются для управления такими вещами, как скорость вентилятора.

Вероятно, наиболее широко используемые переключатели — это однополюсные переключатели. Они управляют освещением из одного места, а также используются в таких вещах, как разъединители печей, мусороуборочные машины и отсоединения небольших двигателей, например, насосы для тако, используемые в уличных дровяных котлах. Они также используются в виде регулируемых переключателей, которые можно включать и выключать, а также переключать с яркого на тусклый.Как упоминалось выше, однополюсные переключатели также используются для управления вентиляторами, и при правильном типе переключателя скорость регулируется этим переключателем.

Переключатель на управление освещением

Еще один широко используемый переключатель — это трехпозиционный переключатель. Они используются в комбинации двух переключателей для управления освещением из двух мест в большинстве случаев. Их можно использовать в коридорах, на лестницах, в любом количестве комнат, например, в гостиных или гаражах. В последнем случае освещение может быть для самого гаража или наружного освещения, связанного с освещением гаража и входной двери, которое включается как в входных дверях дома, так и в гараже.

Четырехпозиционный переключатель используется не сам по себе, а в дополнение к комбинации переключателей. Трехпозиционный переключатель соединяет бегущие провода от этого переключателя с одной стороной четырехпозиционного переключателя, в то время как другая сторона подключается к другому трехпозиционному переключателю, а трехпозиционный переключатель затем подключается к свету. При правильном подключении простой щелчок любого из переключателей включит свет.

Что такое дорожные провода?

Дорожные провода проходят между коммутаторами, предлагая несколько способов замкнуть цепь.Другими словами, они позволяют подавать питание на свет от более чем одного переключателя.

4-позиционные переключатели

Четырехпозиционные переключатели используются для управления освещением из трех или более мест. Четырехпозиционные переключатели используются в сочетании с трехпозиционными переключателями. Есть четыре клеммы, которые обеспечивают два набора положений переключения на четырехпозиционном переключателе. Каждый набор клемм — это одно из положений переключения. Когда переключатель находится в верхнем положении, ток может протекать через две клеммы.В нижнем положении ток течет через две другие клеммы. Часто четырехпозиционные переключатели поставляются с двумя клеммными винтами латунного цвета и двумя клеммными винтами более темного цвета. Зеленая клемма заземления также находится на четырехпозиционном переключателе.

Омметр

Чтобы узнать, какие клеммы идут вместе, вы можете использовать омметр для проверки клемм и положений переключателя или быстро взглянуть на инструкции производителя, в которых должны быть указаны пары. Каждый набор клемм подключается к бегущим проводам от каждого из трехпозиционных переключателей.При правильном подключении вы сможете включать свет с помощью трехпозиционного или четырехпозиционного переключателя. Если вам нужно переключить освещение из более чем трех мест, просто добавьте дополнительные четырехпозиционные переключатели между двумя трехпозиционными переключателями.

Четырехпозиционные переключатели могут пригодиться в больших помещениях, в которых много дверных проемов или выходов. Каждый проем, через который вы можете войти или выйти из комнаты, должен иметь переключатель, который управляет освещением в этой комнате.Например, если у вас есть гостиная с тремя проемами, вам понадобится четырехпозиционный переключатель, чтобы управлять освещением в комнате. Предположим, коридор имеет форму буквы «Т», и для этого также необходимо использовать четырехпозиционный переключатель — поместив трехпозиционный переключатель в двух разных местах и ​​четырехпозиционный переключатель в третьем месте, можно переключить освещение. Поэтому для управления освещением в трех или более точках лучше всего подходят четырехпозиционные переключатели.

Подсказка

В этом сценарии четырехпозиционный переключатель должен быть электрически размещен между двумя трехпозиционными переключателями через проводку 14/3 или 12/3, в зависимости от допустимой нагрузки цепи, с которой вы работаете.

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Переключатель — это электрическое устройство, которое контролирует протекание тока в цепи. Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели. Односторонний (однополюсный), двусторонний (двухполюсный) — это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест.В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная схема.

Что такое двусторонний переключатель?

Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами. Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.

Подключение двухпозиционного переключателя

COM, L 1 и L 2 — это три клеммы двустороннего переключателя.Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.

Подключение трехпроводного двухпозиционного переключателя

Конфигурация подключения трехпроводного двухпозиционного переключателя с точки зрения цифровой электроники аналогична вентилю EX-OR.

С.НЕТ Переключатель 1 COM Переключатель 2 COM Свет

1

L 1 2

L 1 L 2 ON
3 L 2 L 1

9014 L 2

ВЫКЛ

Индикатор не горит, когда клеммы COM обоих переключателей соединены с клеммами L 1 или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет горит, когда первая клемма COM переключателя подключена к клемме L 2 , а вторая клемма COM переключателя подключена к клемме L 1 . Это функция подключения двухпозиционного переключателя.

Двухпозиционный переключатель, вид спереди и сзади, показан на рисунке ниже.

Двухпозиционный переключатель: вид спереди и сзади

Альтернативный метод подключения двухпозиционного переключателя

Двухпроводной двухпозиционный переключатель обычно используется в некоторых промышленных установках и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L 1 и L 2 обоих переключателей соединены вместе.Двухпроводной двухпозиционный переключатель показан на рисунке ниже.

Двухпроводной управляющий двухпозиционный переключатель

Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.

S.NO Переключатель 1 COM Переключатель 2 COM Свет

1

ВКЛ

2

L 1 L 2 ВЫКЛ

3

L 2

L 2

L8

4 L 2 L 2

ВКЛ

Индикатор горит, когда клемма COM обоих переключателей соединена с клеммами L 1 или L2.Индикатор не горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет не горит, когда первая клемма COM переключателя подключена к клемме L 2 , а вторая клемма COM переключателя подключена к клемме L 1 .

На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.

Подключение двухпозиционного переключателя с одной группой

Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампочкой. Схемы одноканального двухпозиционного переключателя показаны ниже.

Двухпозиционный переключатель с одной группой

Рис. (A) — механизм двустороннего переключателя света, рис. (B) — лицевая сторона переключателя с одной перемычкой и рис (c) — двухсторонний переключатель света с одной перемычкой. Переключатель включен, когда клеммы COM и L 1 подключены, и выключен, когда подключены клеммы COM и L 2 .

Многопозиционная коммутация

Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, использованная в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.

Основные схемы включения и выключения света

Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.

Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель установлен между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.

Многопозиционная коммутация

Двухпозиционные переключатели

Стоимость некоторых двусторонних переключателей показана в таблице ниже

90 147 Двухпозиционный электрический переключатель Arcitech

S.НЕТ

Двухсторонний Выключатели Марка Ток Напряжение

Стоимость

Белый

16 А 230 В Rs 146 / шт.

2

Maddox white модульный двухпозиционный переключатель MADDOX 16 Amp 240 V Rs

3

Модульный переключатель Affonso AFFONSO 10 А 240 В Rs 18 / шт. V Rs 17 / Шт

5

ARCITECH 6 А 220 В Rs 63 / шт.

Меры предосторожности для безопасного использования

Некоторые меры предосторожности для переключателей показаны ниже

  • отключите источник питания переменного тока перед подключением, установкой и снятием переключателя, иначе переключатель может сгореть
  • Не выполняйте электромонтаж, когда питание подается на переключатель, иначе может произойти поражение электрическим током
  • Не используйте переключатели в атмосфера, содержащая горючие или взрывоопасные газы

В этой статье, что такое разводка двухпозиционного переключателя, однонаправленная разводка двухпозиционного переключателя, многоходовое переключение с принципиальными схемами, альтернативный метод двустороннего переключателя и основные схемы Включение и выключение света обсуждаются.Вот вам вопрос, как работает двухполюсный переключатель двойного хода?

2-ходовой переключатель | Как подключить выключатель света

Схема освещения двухпозиционного переключателя

Вот наша подборка принципиальных схем двухпозиционного переключателя. Электрический символ указывает, где в цепь поступает питание. Если вам нужно знать, как подключить двухпозиционный переключатель, то это место для начала. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы?


Теги: 2-х позиционный переключатель, принципиальная схема, как подключить 2-х позиционный переключатель, двухсторонний переключатель света, двухсторонний переключатель


Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и через кабель C3 со вторым источником света LT2.Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.


Теги: 2 фары, 2-позиционный переключатель, как подключить 2-х позиционный переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель


Источник питания входит в осветительную арматуру, где нейтраль подключается непосредственно к нейтральному выводу светильника.Горячий провод от источника соединяется с двухпозиционным переключателем, а через переключатель — с горячим выводом светильника.


Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через свет, двусторонний, двухсторонний переключатель света, двухсторонний переключатель


Источник питания входит в распределительную коробку, где нейтраль соединяется с клеммой нейтрали осветительного прибора. Горячий от источника подключается к двухпозиционному переключателю, где его можно переключить на горячий терминал светильника.


Теги: 2-ходовой переключатель, как подключить 2-сторонний переключатель, как подключить переключатель света, подача питания через переключатель, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель


Простой двухпозиционный выключатель: две клеммы либо соединены вместе (позволяя току течь), либо отключены друг от друга, разрывая цепь, когда вы нажимаете выключатель.

Иногда его называют однополюсным переключателем на одно направление (сокращенно SPST). Также может называться тумблером.


Теги: 2-позиционный переключатель, электрический переключатель, как подключить выключатель света, однополюсный, однопозиционный, SPST, переключатели, тумблер, двухсторонний


Подключение двухпозиционного переключателя | 3 Тип двухпозиционного переключателя Описание схемы

Схема подключения двухпозиционного переключателя

Пояснение:

Двухпозиционный переключатель Подключение — это не что иное, как управление электрической цепью освещения в двух разных местах, таких как лестница, лестница и т. Д.Как правило, для управления схемой используются переключатели.

Подключение двухпозиционного переключателя

Т.е. в нашем доме, если у нас есть лампа наверху лестницы, нам может потребоваться включить одну и ту же лампу с помощью одного переключателя, и каждый раз мы должны переходить к переключению и включать его. Это может вызвать ненужную задержку по времени, панику в ночное время и физическое движение.

Чтобы избежать этого, мы можем использовать двухпозиционное соединение переключателя. В этом двухпозиционном переключателе нам нужны два переключателя с тремя выводами на задней стороне каждого переключателя.Три клеммных колодки: Common, L1 и L2. См. Рисунок,

Как работает двухпозиционный переключатель:

Давайте управлять осветительной арматурой с помощью двухпозиционного переключателя. У нас есть электричество, и то же самое идет от электрощита и питает светильник.

Для подключения двухпозиционного переключателя нам понадобятся два переключателя, как показано на рисунке (у него должно быть три клеммных колодки, и указанная ниже кнопка поможет нам купить правильный двусторонний переключатель), изолированный провод и лампа.

Как найти двухпозиционный переключатель:

Обычные переключатели не имеют пунктирной линии, как показано на рисунке ниже. Это специальная метка, используемая для обозначения того, что переключатель подключен для двусторонней работы.

Двухсторонний переключатель

Теперь возьмите провод под напряжением и подключите его к общей клемме переключателя 2 (левая сторона), а другой провод от общей клеммы переключателя 3 (правая сторона) подключите к лампе. Теперь возьмите другой провод и соедините L1 в switch2 и L2 в switch3.

Поместите изолированную втулку на оба конца провода L1 и L2 для отвода тепла под напряжением. Подключите другой провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Снова наденьте коричневый рукав на оба конца.

На данный момент обратитесь к рисунку Подключение двустороннего переключателя -1, здесь ток может проходить через переключатель 2 и переключатель 3. Но в переключателе 3 разорвана цепь. Теперь нажмите переключатель 3 (Snap: Two Way Switch Circuit -2), цепь замкнута, ток проходит через всю цепь, и, наконец, лампа включается.

Цепь двустороннего переключателя -1 Цепь двустороннего переключателя -2

Перекидной переключатель2, цепь снова разомкнута, лампа выключается, но ток все еще может течь через переключатель 3, даже если цепь разомкнута Поверните переключатель 2 в положение снова, чтобы замкнуть цепь, или нажмите переключатель 3, и цепь замкнута, и включите свет.

Таким образом, переведите переключатель switch2 и switch3 в режим работы цепи и управления осветительной арматурой с помощью двух переключателей.

Существуют разные типы схем двустороннего переключателя, давайте рассмотрим

Цепь подключения двухпозиционного переключателя 1:

Второй распространенный способ управления светом с помощью двух переключателей — преобразование одностороннего переключателя в двухсторонний, нам снова нужны два переключателя и для проверки задней стороны с тремя клеммами на каждом с общим, линия 1 и линия 2.

Подключите токоведущий провод к клемме L1 переключателя 2. Затем подключите другой провод от клеммы L1 переключателя 2 к клемме L1 переключателя 3. Подключите общий вывод обоих переключателей 1 и 2 с помощью другого провода.

Затем проложите черный провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Здесь для идентификации используется черный цвет, практически мы можем использовать любой провод. Поместите коричневую гильзу на оба конца, указывая на наличие напряжения. Наконец, замкните цепь, подключив клемму L2 переключателя 2 к лампе.

Электричество включено, и ток течет от переключателя 2 к переключателю 3 с цепью, но цепь находится в разомкнутом состоянии. Поверните переключатель 3, чтобы замкнуть цепи, и ток может протекать через общую цепь и выходить к лампе.

Перекидным выключателем размыкаем цепь осветительной арматуры и лампа гаснет.

Flip switch3 замыкаем цепь снова электричество будет поступать на осветительную арматуру.

Цепь подключения двухпозиционного переключателя — 2:

Работает почти так же, как показано на предыдущей схеме 1.Но выходная точка — это L1 переключателя 2.

Проложите провод под напряжением к клемме L2 переключателя 2. Проведите коричневый кабель от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Затем проложите серый провод от клеммы L2 переключателя 3 к клемме L1 переключателя 2.

Затем поместите коричневую гильзу на оба конца провода, чтобы обозначить наличие высокого напряжения. Проложите черный провод общей клеммы между переключателем 2 и переключателем 3. Наконец, подключите синий провод от клеммы L1 переключателя 2 к задней части светильника, снова поместив коричневые гильзы на каждый конец.

Когда начинается электричество, цепь разрывается, электричество проходит через switch2 и switch3, и попадает в тупик.

Если мы щелкнем выключателем 2, мы завершим электрический ток цепи через выключатель 2 в выключатель 3, затем обратно в выключатель 2 и поднимемся вверх в лампу.

Flip switch3 мы разрываем цепь, электричество проходит между переключателями и не доходит до света.

Перекидной переключатель2 Электроэнергия будет проходить через переключатель2 к переключателю 3, а затем обратно по переключателю 2 и течет к осветительной арматуре.

2-позиционный переключатель, схема — 3: общий L1, L2

Подключите провод под напряжением к клемме L1 переключателя 2 и соедините клемму L1 переключателя 2 и клемму L1 переключателя 3.

Пропустите провод между клеммой L2 переключателя 2 и клеммой L2 переключателя 3.

Подключите черный кабель между двумя общими клеммами switch2 и switch3. Наконец, протяните синий провод от клеммы L2 переключателя 2 к осветительной арматуре.

Когда электричество течет по цепи, оно течет от switch2 через switch3, цепь разрывается, поэтому электричество течет в тупик.Так что свет не загорится.

Поверните переключатель 2: электричество перетекает от переключателя 2 к переключателю 3 и возвращается обратно к переключателю 2, и включается свет.

При переключении переключателя 3 цепь размыкается, и между переключателями течет электричество.

Перекидной переключатель2 и цепь замыкаются, и загорается свет. Поверните переключатель 3 снова, цепь разомкнется, и свет погаснет.

Изображение предоставлено: https: // www.youtube.com/watch?v=opoEswRp_jg

двухсторонний переключатель | Световая проводка

Вот решение для двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.

Двухстороннее переключение с подачей питания на коммутатор


Теги: Схема подключения двухпозиционного переключателя, двухпозиционный переключатель, двухстороннее переключение


Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать.Если вы выполняете новую установку или замену двухпозиционной системы переключателей, используйте трехпроводной метод управления.

Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники.

Рис. 1: Схема двухстороннего переключения света с использованием двухпроводного управления

Оборотная сторона двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», потому что он требует только двухпроводного управления.Это нормально, если выполнено правильно, но вот на что вам нужно обратить внимание: там, где это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения. См. Fi2 2.

Рис. 2: Двухстороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТО)

Первая причина, по которой это BAD , — это соображения безопасности; скажем, мы работаем над освещением наверху, поэтому мы отключаем цепь освещения наверху, думая, что мы в безопасности.. НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет доходить до лампы (вы жареный ребенок !!).

Если вы видите, что этот метод используется у себя дома ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИЗЫВАЙТЕ ЭТО), то этой проблемы безопасности не существовало бы.Но читайте дальше ..

Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиопомехи

Как вы, наверное, знаете, любой проводник с током излучает электромагнитное поле. Преимущество сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном кабеле), поэтому возникает эффект компенсации.

Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он проходит вверх по лестнице ко второму выключателю через свет. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально сконструированную, чтобы мешать разным вещам:

  • Слуховые аппараты с индукционной петлей
  • Радиоприемники
  • Мой милый Стратт (это электрогитара, если вы не музыкант)
  • Компьютерные сети

Я думал, что закончил, но пока мы обсуждаем, почему этот метод не очень хорош:

Ошибочное срабатывание устройств безопасности / защиты цепей

Практика «заимствования» нейтрали у цепи, которая не питала звук, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.

Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления🙂


Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути


Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что любой переключатель управляет светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (Рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа того, как это работает, но мало помогает, когда доходит до фактического подключения этого в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой — к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное устройство управления», которое соединяет два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления в задней части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение с использованием трехпроводного управления (показано старым цветом кабеля)

ПРИМЕЧАНИЕ: Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми сроками службы и, следовательно, должны быть помечены красной оболочкой на каждом конце, как показано.

Выключатель выпадения из распределительной коробки

Есть вероятность, что если в вашем доме используется проводка этих старых цветов, падение переключателя может происходить из-за кольцевой радиальной цепи освещения, выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.

Рис. 3: трехстороннее переключение, подключенное к схеме радиального освещения «петля-вход-петля», выполненное с помощью распределительных коробок


Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема 2-ходового переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути


Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что любой переключатель управляет светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двусторонних переключателя и трехпроводное управление, показанное в новых гармонизированных цветах кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (Рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но она мало помогает, когда нужно на самом деле подключить это в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой — к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное устройство управления», которое соединяет два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления в задней части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение света (3-проводная система, новые гармонизированные цвета кабелей)

ПРИМЕЧАНИЕ. Серый провод в кабеле «D» — это коммутируемый ток, а синий провод в кабеле «C» и черный провод в кабеле «D» — постоянный срок службы и, следовательно, должны иметь коричневую оболочку на каждом конце, как показано.


Теги: 2-сторонняя схема освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, двусторонний выключатель


Этот переключатель представляет собой два двухпозиционных переключателя на одной лицевой панели.

Некоторые марки выключателей освещения могут иметь немного другую маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Лицевая панель переключателя двойная

Рис. 2: Двухпозиционный двухпозиционный переключатель света

Механизм переключения

Рис. 3: Двусторонний механизм переключения света

Каждая из групп (или переключателей) выше на рис. 2 (их две) работает следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем или включенном состоянии) COM и L1 соединены вместе ( точно так же, как односторонний переключатель).В положении 2 (когда переключатель находится в верхнем или «выключенном» положении) COM и L2 соединены вместе.

На рис. 2 нет соединений между двумя группами. Каждая группа представляет собой отдельный незаметный переключатель.

Чтобы отличаться 🙂

Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, они работают так же, как описано выше, но контакты клемм находятся в разных положениях. Вы можете увидеть следующее:

двухпозиционный переключатель двухпозиционного переключателя света, вариант 1

двухпозиционный переключатель двухстороннего света, вариант 2


Теги: 2 группы, 2-ходовой, 2-ходовой выключатель, электрические выключатели, выключатель света, двухпозиционный выключатель


Этот формат выключателя света имеет три незаметных выключателя на одной лицевой панели.По сути, это три однопозиционных двухпозиционных переключателя на одной лицевой панели.

Тройной выключатель

Рис. 2: Трехпозиционный двухпозиционный выключатель света

Механизм переключения

Рис. 3: Двусторонний механизм переключения света

Каждая из групп (или переключателей) выше на рис. 2 (их три) работают следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем или включенном состоянии) COM и L1 соединены вместе ( точно так же, как односторонний переключатель). В положении 2 (когда переключатель находится в верхнем или «выключенном» положении) COM и L2 соединены вместе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
