Дымогенераторы своими руками для холодного и горячего копчения, видео инструкция

С давних времен человечеством практикуется копчение продуктов. Обусловлено это тем, что таким способом можно законсервировать скоропортящиеся продукты, которые к тому же еще приобретут и замечательные вкусовые качества. В плане применяемых технологий люди шагнули далеко вперед, но мясо и рыбу продолжают коптить все так же. В копчении главную роль играет дым, придающий готовому продукту неповторимый аромат. Тем, кто приобрел коптильню, не стоит переживать по поводу генератора для нее, так как его легко можно сделать своими руками.

Виды и технологии копчения

Технология копчения существует двух видов: горячее и холодное. При огромной температуре, достигающей 950 градусов, проводится горячее копчение. Холодное копчение производят при температуре не более 350 градусов.

Горячее копчение

При этом способе копчения продукты помещаются в специальную емкость, где одновременно запекаются и коптятся, проходя обработку горячим паром.

Это довольно быстрый процесс, занимающий несколько часов. Продукция на выходе получается вкусная, ароматная и нежная. Однако после этого способа копчения продукты долго не хранятся.

Довольно просто можно сделать дымогенератор своими руками для коптильни горячего копчения (на фото). Обусловлено это тем, что охлаждение дыма не требуется, поэтому камера для копчения и дымогенератор могут быть совмещены.

Подойдет бочка, большая кастрюля или металлическое ведро с крышкой. На дно емкости насыпаются щепки или опилки. Коптильня ставится на электрическую плитку или огонь.
Одновременно происходит нагрев сырья и дымовое выделение.
При использовании водяного замка и имея хорошую герметизацию коптильни, особого контроля процесс копчения не требует.

Чтобы продукты не подгорали, необходимо будет только подобрать температурный режим.

Холодное копчение

При этом способе копчения требуется более тщательная подготовка сырья. Дымом в коптильне продукты обрабатываются более длительное время.

Перед закладкой мясо или рыба хорошо просаливаются, а после еще и подсушиваются. Недопустимо при холодном копчении применение мокрого сырья, так как в этом случае дым будет растворяться во влаге, а, значит, процесс приготовления затянется.

Примеры дымогенераторов

Дымогенератор для коптильни холодного копчения

Этот вид генератора имеет более сложное устройство. Это обуславливается тем, что дым, производимый дымогенератором, обязательно должен охлаждаться. Поэтому конструкция предусматривает систему, которая должна охлаждать вырабатываемый дым.

Как охладить дым

Решить проблему охлаждения дыма можно двумя способами.

Удлинить шланг, подающий дым в коптильню с таким расчетом, чтобы дым, проходя по нему, успевал охлаждаться.
Самым простым решением является погружение дымохода в емкость, наполненную холодной водой.

Конструкции дымогенераторов и их изготовление

Любой аппарат для производства дыма состоит из источника тепла, материала, из которого дым производится, системы подачи дыма в емкость, где коптятся продукты и системы охлаждения дыма.

Дымогенератор для копчения своими руками можно сделать различной конструкции. Делятся они на две группы, в зависимости от используемого источника нагрева, которым может быть электричество или открытый огонь. Чертежи и фото конструкций некоторых дымогенераторов можно посмотреть в статье.

Самым простым генератором дыма является небольшая металлическая емкость с выводом. Для отвода дыма на него надевается гофрированная труба. Емкость наполняют опилками, и ставят на огонь. Без доступа кислорода, под воздействием необходимой температуры опилки начинают медленно тлеть. Однако пользоваться таким видом генератора довольно сложно. Приходится контролировать выделение дыма во время всего процесса копчения, которое может длиться несколько дней.
Да и добавлять оперативно опилки такие конструкции не позволяют.
Дымогенератор, имеющий электрический элемент, наиболее удобен. С помощью электрического блока управления можно контролировать и процесс поджога опилок, и температуру дыма, который поступает. Изготавливается такая конструкция из такой же небольшой емкости, имеющей вывод для трубы. Внутри емкость имеет тэн от электроплитки или спираль. Тэн через пару часов нагревается, и опилки начинают тлеть, выделяя дым.
Можно изготовить дымогенератор по принципу муфеля . В этой конструкции наматывается на асбестоцементную трубу спираль, сделанная из нихрома. Каждый виток спирали должен быть изолирован стеклотканью. Сверху генератор закрывается жестью. Такая конструкция позволяет быстро и с легкостью нагревать опилки до такой температуры, при которой они начинают тлеть. Некоторое время после выключения сохраняет температуру и муфель, позволяя дыму выделяться.

В коптильню может быть установлен термодатчик, отключающий тэн при достижении необходимой температуры. Это позволит не контролировать постоянно процесс копчения. Иногда нужно будет только добавлять опилки. Такая конструкция для получения дыма является более совершенной. К тому же такой дымогенератор не нуждается в охлаждении дыма, так как при достижении критической температуры термодатчик отключает нагрев.

Каждый хозяин, приготовивший рыбу или мясо с помощью коптильни и дымогенератора, сделанного своими руками, может с гордостью угощать гостей продуктами собственного приготовления.

Лучшие дымогенераторы, топ-10 рейтинг хороших дымогенераторов

Копчение как способ в значительной степени продлить срок годности продуктов питания известно человечеству уже довольно давно. Есть два вида такой технологии – горячее и холодное. При помощи горячего копчения можно сохранить пищу пригодной к употреблению в течение нескольких дней, а вот холодное увеличивает этот период вплоть до месяца. Раньше для копчения использовали специальные аппараты, называемые коптильнями. Сегодня же им на смену приходят так называемые дымогенераторы,

Эти устройства с момента их появления стали весьма популярными, поэтому в продаже можно встретить все больше и больше разновидностей таких моделей. В столь широком ассортименте легко запутаться. Чтобы этого с вами не произошло, мы решили написать наш рейтинг лучших дымогенераторов 2019 года. Однако до того, как приступить к анализу характеристик конкретных моделей, давайте попытаемся разобраться в устройстве и принципе работы данного аппарата.

Как выбрать дымогенератор?

Устроено данное оборудование не слишком сложно. В качестве главного источника дыма здесь выступает стружка, щепки или опилки, которые постепенно тлеют внутри изделия. Люди, которые активно занимаются копчением различных продуктов, не рекомендуют использовать для этой цели опилки хвойных пород древесины, наиболее подходящими считаются лиственные породы или же фруктовые деревья. Дымогенератор включает в себя специальную емкость, на ее дно выкладывают слой опилок или щепок, также есть съемная крышка, через нее время от времени напускают дым. В нижней части также расположено отверстие для поджигания. На верхней части корпуса должен быть закреплен шланг, по которому дым будет переходить в рабочую камеру, где будут лежать продукты – мясо, рыба и так далее. Кроме того, предусматривается нагнетатель воздуха.

Главная функция дымогенератора (в принципе, это понятно из названия устройства) заключается в создании определенного объема дыма и подача его в шкаф для копчения. В процессе взаимодействия дыма с продуктами происходят определенные химические реакции, которые делают полуфабрикат пригодным к употреблению в пищу.

Всего в продаже сегодня можно встретить четыре основных разновидности подобного изделия. Электрические наиболее часто применяются в промышленных масштабах, так как они считаются наиболее практичными. В коптильной камере они способны разогреть температуру до 300 градусов, после чего происходит автоматическое отключение изделия. Щепки в процессе тления выдают дым, температура которого может достигать 50-70 градусов. После того, как камера немного охладится, двигатель вновь включается и температура вновь доводится до высоких отметок. Процесс копчения в таком устройстве непрерывный.

Тлеющие чаще всего применяют домашние любители копченостей, так как такие дымогенераторы обладают наиболее простым принципом действия – щепки или опилки при помощи специального шнекового механизма поступают на электрическую спираль, разогретую до весьма высокой температуры. Разогревшись примерно до 250 градусов древесина начинает тлеть и выделять большое количество дыма, температура которого будет составлять примерно 50-70 градусов, что является оптимальным для процесса копчения.

Также можно найти эжекторные и фрикционные устройства. Первые используются достаточно редко, а вот последние обладают весьма оригинальной конструкцией. В качестве основного элемента здесь выступает достаточно мощный электродвигатель, которые будут вращать цилиндр. К нему сверху прикрепляется деревянный брусок. В процессе работы за счет трения дерево будет сильно разогреваться, в результате станет образовываться дым, поступающий изначально в дымоходный канал и попадающий в дальнейшем в коптильную камеру.

При выборе устройства следует проверить качество его изготовления и сборки. Как утверждают опытные пользователи, оптимальным изделием с продолжительным периодом эксплуатации будет конструкция, выполненная из нержавеющей стали, толщина которой должна составлять свыше полутора миллиметров. Крышка устройства должна удаляться без проблем. Она может изготавливаться из металла или древесины. При выборе следует удостовериться, что ручка выполняется из термоизоляционных материалов, чтобы в процессе работы, когда возникает необходимость подсыпать щепу, она не обжигала руки. Дно также должно отсоединяться с легкостью, потому что периодически будет возникать необходимость в прочистке данного изделия.

Обращают внимание и на комплектацию модели, чтобы в дальнейшем к ней не приходилось докупать различные необходимые элементы. Стандартно вместе с устройством поставляется компрессор, специальная трубка, устойчивая по отношению к воздействию высокой температуры; зажигалка, комплект щепы на несколько копчений, крепежные элементы и так далее.

При выборе моделей для включения в наш рейтинг лучших дымогенераторов года мы принимали внимание эти моменты, а также многие другие. В частности, немаловажную роль сыграли отзывы пользователей и соотношение цены и качества модели. По каждому устройству мы решили собрать максимальное количество информации, чтобы вы смогли определиться, подходит оно для вас или же напротив, следует подыскать более оптимальную продукцию. Итак, самое время перейти к нашему обзору.

Устройства с автоматическим розжигом

4. Дымогенератор Дымка

Изделие разработано приволжским механическим заводом, который уже довольно долгое время занимается изготовлением и реализацией аналогичной продукции. У оборудования неоднократно перерабатывались различные элементы конструкции, учитывались важные факторы, что позволило сделать продукцию этого предприятия одной из лучших в стране. Корпус изготавливается из нержавеющей стали, причем толщина стенок составляет свыше 2 мм, что не допускает не только возникновения коррозионных процессов, но и не позволяет стенкам выгорать с течением времени. Период непрерывной работы можно в значительной степени увеличить благодаря установке специального бака для щепы. Дым в конечном счете получается густой и очень чистый, без вредных примесей, что скажется на безопасности продуктов. Конструкция укомплектована довольно мощным компрессором, который будет максимально равномерно распределять дым по камере, что позволит продуктам прокоптиться максимально равномерно.

Общий объем коптильной камеры составляет 200 л. Дым проходит по змеевику, длина которого составляет более 3 метров. Мощность компрессора высокая – он пропускает через себя порядка 80 литров в минуту. Объем емкости для щепы составляет 8 литров, к тому же при необходимости его можно увеличить. Мощность тэна составляет 1 кВт, причем этот показатель регулируемый. Масса оборудования составляет 8,5 кг, а одной загрузки щепы хватит примерно на 10 часов непрерывной работы, на корпусе также предусмотрен датчик температуры, чтобы можно было отслеживать степень нагрева в коптильной камере.

Преимущества:

Красиво смотрится;
Долго работает на одной закладке щепы;
Есть все необходимое для использования;
Предусмотрен температурный датчик;
Немного весит;
Вместительный.

Недостатки:

Температура дыма бывает низковата.

~~Дымогенератор Дымка~~

3. Дымогенератор Вихрь-М

При помощи данной конструкции можно коптить большие объемы продуктов в короткое время. Устройство в полной мере автоматизировано, человеку не придется вмешиваться в процесс приготовления. Его вообще относят к профессиональным изделиям. В качестве расходного материала здесь выступает щепа или опилки, нет необходимости приобретать брикеты либо таблетки. Одной загрузки (она составляет примерно 3-4 кг щепы) будет вполне достаточно для того, чтобы оборудование проработало в непрерывном режиме сутки. Прибор функционирует на базе бескислородного горения. Поджигать щепу нет необходимости, так как она будет поступать на тэн, мощность которого составляет 1 кВт, где и постепенно начинает тлеть. Многие пользователи отмечают равномерную плотность дыма, причем температура у него тоже будет находиться на одном уровне.

В комплекте с изделием имеется все необходимое для обеспечения стабильной и продолжительной работы оборудования. Уровень подачи дыма здесь можно отрегулировать – изделие способно заполнить дымом камеру, объем которой находится в пределах от полутора до десяти кубометров. Модель покрыта черной жаропрочной краской, корпус изготавливается из нержавеющей стали. В сутки данный дымогенератор потребляет порядка 12 кВт электроэнергии. Габаритные размеры не слишком большие – 60х25х65 см. Номинальная температура тэна составляет примерно 270-310 градусов, поэтому щепа будет начинать тлеть сразу после того, как окажется на нагревательном элементе.

Преимущества:

Можно сразу коптить довольно большие объемы;
Полностью автоматизированная работа;
Нет необходимости держать под контролем температуру в камере;
Небольшой расход материалов.

Недостатки:

Категорически запрещается использовать влажную или сырую щепу, так как из-за нее тэн может выйти из строя;
Образуется приличное количество нагара, приходится вычищать два-три раза в месяц.

~~Дымогенератор Вихрь-М~~

2. Дымогенератор Дачник

Это устройство представляет собой полноценную автоматическую коптильню, причем сразу следует оговориться, что температура дыма в камере будет не слишком высокой – порядка 20-28 градусов. Изделие разработано для таких продуктов, как мясо, птица, рыба, сало, сыр и так далее. Функционирует изделие исключительно в автоматическом режиме, однако нуждается в подключении к электросети. Оно расходует энергию достаточно экономично – всего лишь порядка 0,3 кВт в час. Корпус изготавливается из довольно прочной нержавеющей стали. Вместе с ним поставляется сам нагревательный элемент, шкаф, куда будут загружаться продукты питания, многие дополнительные детали. Имеется автоматический таймер снабжения опилками, предусмотрен также регулятор температуры. Существует индикация включения питания и работы электрического тэна.

Образующаяся в процессе сгорания щепы или опилок зола отводится в специальный отсек. Подача дыма здесь равномерная, он заполняет коптильную емкость в полной мере, помогая продуктам готовиться значительно быстрее. В модель обычной комплектации можно загрузить вплоть до 20 кг продуктов одновременно, есть варианты конструкции, позволяющие коптить до 50 кг. Эта автоматизированная коптильня снабжена врезкой-патрубком и специальным зонтом для вытяжки, что позволяет использовать оборудование не только на улице, но и внутри помещений, выведя воздуховод через окно, чтобы дым не попадал вовнутрь.

Преимущества:

Экономичный в работе;
Подача щепы происходит в дозированном режиме;
Скорость подачи и температуру в камере контролирует автоматика;
Можно использовать как за пределами помещений, так и внутри них.

Недостатки:

Коптить на морозе не получится;
Внешний вид мог бы быть поинтереснее.

~~Дымогенератор Дачник~~

1. Hanhi Zmei

Новейшее оборудование, предназначенное специально для холодного копчения. Оно появилось в широкой продаже в прошлом году. Инженеры постарались тщательно продумать все наиболее важные моменты, поэтому процесс образования дыма стал максимально удобным для человека, работающего с данным агрегатом. Бункер с щепой имеет угловую конструкцию, что позволяет обеспечивать ее продолжительное пиролизное горение. Кроме того, она не будет затухать. Дым из этой части прибора выходит при помощи специальных прорезей, находящихся на угловой пластине, после чего отправляется в зону пониженного давления. Отсек для золы здесь очень удобный, к тому же к нему есть доступ, поэтому при необходимости можно его извлечь и вычистить. Вообще, весь дымогенератор при желании можно разобрать и вычистить от копоти и образовавшихся смол.

Дым, направляясь из камеры сгорания к продуктам, проходит через многоуровневую систему фильтрации, в которой из него убираются тяжелые смолы, тем более, что они способны нанести вред продуктов. Во время сгорания щепы может образовываться вода, жидкая смола и прочие вещества, которые не должны выходить вместе с дымом и попадать на продукты. Для удаления всего лишнего, необходимо открыть специальный кран. Изделие может работать полностью в автономном режиме, за его работой следить вовсе не придется, достаточно лишь своевременно убирать золу и прочищать фильтры дыма. Такое устройство всегда находится в вертикальном положении, оборудован достаточно удобной и устойчивой опорой.

Преимущества:

Качественная система очистки дыма от вредных веществ;
Все элементы изготавливаются из качественной нержавеющей стали;
Полностью пожаробезопасное оборудование;
Потребляет минимальное количество электроэнергии.

Недостатки:

Не обнаружено.

Скумбрия холодного копчения в домашних условиях с дымогенератором Hanhi

Watch this video on YouTube

~~Hanhi Zmei~~

Дымогенераторы, обладающие ручным розжигом

3. Меркель Стандарт

Данная модель характеризуется многими пользователями как инновационная и усовершенствованная, благодаря чему по своим полезным качествам она в значительной степени превосходит аналогичные модели от других компаний. Конструкция включает в себя корпус и дымоход, крышку, изготовленную из прочной древесины. Дно здесь идеально плоское, предусмотрена конденсационная камера, при помощи которой дым проходит через дополнительную очистку. Здесь снижается его температура, делая дым подходящим для работы с любыми разновидностями продуктов. Модель рассчитана как на холодное, так и на горячее копчение. Все элементы производятся из надежной нержавеющей стали, стойкой к физическим повреждениям, возникновению коррозионных процессов. Ее толщина составляет 2 мм. Масса аппарата не слишком велика – порядка 2 кг. Собрать модель и приготовить ее к работе очень просто, поэтому с этим справится даже человек, раньше не имевший дело с аналогичным оборудованием.

Чтобы изделие стабильно работало, необходимо добиться устойчивого тления. Поначалу дым образуется довольно горячий, однако он в дальнейшем проходит через своеобразный фильтр из щепы, из него будет выходить смола и конденсат. Затем весь объем дыма поступает в конденсационную камеру. На ее стенках образуются капли воды, а также остаются вредные продукты горения. Все они с легкостью удаляются. Крышка производится из надежной и долговечной древесины, которая не будет рассыхаться и слишком сильно нагреваться во время работы, поэтому получить ожог не удастся. Она плотно прилегает к корпусу, поэтому дым не будет выходить за пределы дымогенератора.

Преимущества:

Весьма привлекательный внешний вид, корпус сделан из нержавеющей полированной стали;
При изготовлении применялись исключительно качественные материалы;
Для копчения можно использовать древесину любых пород;
Удобная и простая загрузка щепы;
Потребляет минимальное количество электроэнергии;
Компрессор позволяет отрегулировать количество подаваемого воздуха;
Приемлемая стоимость.

Недостатки:

Конденсат обладает характерным неприятным запахом.

~~Меркель Стандарт~~

2. Дымогенератор Finlandia 1.2 L

Обладает корпусом, выполненным из нержавеющей стали, толщина которой составляет 2,5 мм, максимальный объем коптильни составляет 3 кубометра. Патрубок расположен внизу, поэтому можно коптить как по горячей, так и по холодной технологии. Главным преимуществом такого местоположения патрубка является то, что активная фаза процесса стартует сразу с момента розжига щепы, поэтому емкость с продуктами для копчения заполняется дымом сразу. Выделение вредных для человеческого организма смол минимальное, то же самое можно сказать и по поводу конденсата. Подача свежего воздуха в зону горения обеспечивается при помощи специального компрессора, средний расход щепы находится в пределах 200 граммов. Благодаря тщательно продуманной конструкции оптимальная температура дыма достигается примерно втрое быстрее, чем при использовании других дымогенераторов.

Мощность компрессора регулируется, температура дыма на выходе будет находиться в пределах от 30 до 90 градусов. Для горячего копчения применяют температуру от 60 градусов и выше. Это наиболее быстрая технология, продукты будут полностью готовы через пару часов максимум. Если температура находится в средних пределах (35-60 градусов), то можно получить продукты с более продолжительным сроком хранения. Копчение может занять от 3 часов до 2 суток. Холодное копчение подразумевает использование дыма с температурой не более 32 градусов. Благодаря подобной обработке удастся сохранить плотность и твердость продуктов в течение долгого времени. Сборка данного дымогенератора занимает несколько минут, его при необходимости можно подключить к любой удобной емкости.

Преимущества:

Можно использовать и для холодного, и для горячего копчения;
Широкий диапазон регулировки температуры;
Простота эксплуатации;
Приемлемая стоимость;
Компактные габаритные размеры.

Недостатки:

Слабая герметичность конструкции.

~~Дымогенератор Finlandia 1.2 L~~

1. Hobbi Smoke 3.0+

Еще одна конструкция российского производства. Она способна вырабатывать приличный объем холодного дыма, который может достигать порядка 20 кубометров, максимальное время автономной работы устройства составляет 16 часов. Средний расход горючего – порядка 150 граммов в час. Крышка изготовлена из качественной древесины, которая не будет разбухать при изменении температурного режима или влажности. Дно здесь съемное – можно быстро и легко удалить остатки щепы. Розжиг здесь ручной, для него предусмотрено два отверстия по бокам изделия. В комплекте идет очень удобная зажигалка, также имеется ольховая щепа на одну засыпку. Компрессор оборудован термостойкими трубочками, все крепления универсальные. Вместе с дымогенератором поставляется книга рецептов, которая очень хорошо подойдет человеку, который впервые решил заняться таким процессом, как копчение.

Производительность устройства достаточно высокая, пользоваться им удобно. Все продукты получаются довольно ароматными и вкусными. Корпус конструкции выполняется из нержавеющей пищевой стали, устойчивой по отношению к термическим и физическим нагрузкам. Камера сгорания оснащена объемом, позволяющим загрузить до полутора килограммов щепы. Патрубок расположен снизу, поэтому щепа всегда остается в сухом состоянии, не затухает. Прибор не нуждается в подключении к электросети, однако позволяет получить довольно густой и насыщенный дым.

Преимущества:

Все необходимое для копчения идет в комплекте;
Продукты при копчении не поглощают токсины и различные посторонние запахи;
Жаропрочный корпус;
Широкая область применения.

Недостатки:

Проблематично разжигать щепу с влажностью более 30%.

~~Hobbi Smoke 3.0+~~

Дымогенераторы, оборудованные коптильней

3. Дымогенератор Грилек

Конструкция изначально разрабатывалась для холодного копчения. Она оснащена просторной коптильной камерой, чей объем составляет 30 литров – этого показателя вполне достаточно для того, чтобы организовать производство копченой продукции в домашних условиях. Изделие вырабатывает и подает охлажденный и предназначенный для холодного копчения дым. Дымогенератор изготавливается из достаточно толстой нержавеющей стали, что позволяет обеспечить гигиеничность процесса и обеспечить оборудование необходимым запасом прочности. Масса изделия составляет всего 9 кг при габаритных размерах 35х60х40 см. Температура дыма находится в пределах от 30 до 40 градусов. Устройство способно непрерывно работать от 4 до 6 часов. Для изготовления используется нержавеющая сталь марки AISI430, которая в полной мере соответствует российским государственным стандартам.

Коптильня устроена довольно просто, собрать ее можно даже без использования разного рода инструментов. Дым получается плотный и лишенный влаги, поэтому удается закоптить продукты в кратчайшие сроки. Изделие превосходно подходит для работы с очень жирными продуктами, которые при прохождении такой обработки приобретут превосходные вкусовые качества. Максимум в дымогенератор можно загрузить вплоть до 3 кг щепы. Розжиг здесь ручной, двусторонний. Использование влажной щепы нежелательно, так как она будет давать слишком влажный дым, а тление будет неравномерным.

Преимущества:

Приемлемая стоимость;
Превосходные рабочие качества;
Легко собирать;
Не нуждается в специальном техническом обслуживании;
Удобно пользоваться.

Недостатки:

Разжечь обычной зажигалкой не так просто, как может показаться на первый взгляд.

~~Дымогенератор Грилек~~

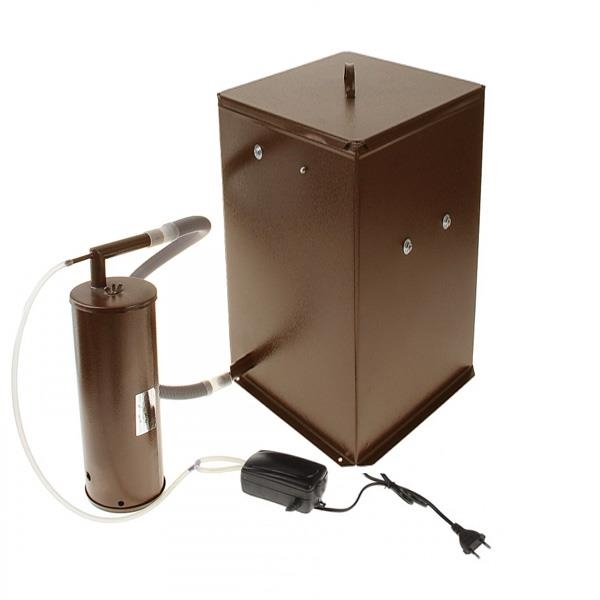

2. Дым Дымыч 02Б

Это достаточно известный отечественный производитель электрических коптилен, рассчитанных именно на холодное копчение. Принцип работы здесь стандартный – у изделия имеется вентилятор, который усиленно направляет поток дыма в коптильный отсек. Разрешается использовать данную конструкцию даже в помещениях, однако предварительно там нужно будет обеспечить хорошую систему вентиляции и снизить влажность до минимально возможного уровня. Если копчение будет производиться в зимние месяцы, то не следует допускать понижения температуры ниже нуля. Температура дыма будет находиться в пределах от 20 до 40 градусов, причем в самом дыме содержание влаги будет минимальным. Как отмечают пользователи, данная модель характеризуется довольно большой коптильной камерой и стойким к разного рода воздействиям корпусом. Это позволяет использовать модель даже в промышленных объемах.

Мощность оборудования составляет 2,9 Вт, объем коптильной камеры здесь 50 литров – даже слишком много именно для домашнего применения. Толщина корпуса не слишком велика: всего 0,8 мм, однако нержавеющая сталь дополнительно покрыта специальными составами, повышающими ее прочность. Максимальная производительность компрессора составляет 5 литров в минуту – показатель не слишком большой, однако его вполне достаточно для обеспечения процесса холодного копчения и поддержания в коптильной камере оптимальной температуры.

Преимущества:

Невысокая стоимость;
Полная комплектация;
Можно довести продукты до золотистой корочки.

Недостатки:

Не предусмотрена подставка;
Крышку надевать и снимать не слишком удобно.

~~Дым Дымыч 02Б~~

1. Bradley Smoker Original Smoker BS611EU

Это признанный лидер в нашем рейтинге лучших дымогенераторов, отличающийся универсальностью использования. Дым здесь вырабатывается без участия оператора – полностью в автоматическом режиме. Внутри коптильной камеры находятся целых четыре съемных решетки, габариты которых составляют 35х28 см, поэтому можно одновременно коптить большое количество различных продуктов. Дымогенератор работает на брикетах щепы, которые автоматически подаются в зону сгорания каждые пять минут. Автоматика здесь качественная и регулируемая, поэтому пользователю необходимо только выбрать наиболее подходящий режим. Устройство способно работать без перерыва вплоть до 9 часов. Можно получать продукты как горячего, так и холодного копчения. Максимальная температура дыма в этом устройстве может достигать 160 градусов. Объем камеры не слишком велик – он составляет всего лишь 120 литров, что делает устройство довольно мобильным.

Конструкция отличается весьма привлекательным внешним видом. Ею очень удобно пользоваться, причем разработчики позаботились и о безопасности. Решетки снабжены специальными фиксаторами, чтобы их невозможно было опрокинуть в процессе извлечения из коптильной камеры. При этом сама камера обладает превосходной герметичностью, поэтому ее вполне допустимо использовать в помещении. Передние ножки здесь увеличены, благодаря чему конструкция приобрела еще большую устойчивость.

Преимущества:

Универсальность оборудования;
Продолжительное время работы без перерыва;
Не требуется вмешательство человека;
Оригинальная конструкция решеток;
Привлекательный внешний вид.

Недостатки:

~~Bradley Smoker Original Smoker BS611EU~~

В заключении полезное видео

Вот и подошел к завершению наш рейтинг лучших дымогенераторов 2019 года. Надеемся, что собранная нами информация окажется вам полезной. Если же какие-то вопросы остались для вас неразъясненными, задайте их в комментариях к нашей статье. Мы оперативно отреагируем на каждое сообщение.

Дымогенератор Самый лучший + Коптильная камера = Эксперимент + Испытания

Watch this video on YouTube

Дымогенератор для холодного и горячего копчения своими руками

Watch this video on YouTube

Дымогенератор Самый лучший по всем ПОКАЗАТЕЛЯМ Самый правильный своими руками холодного копчения

Watch this video on YouTube

Дымогенератор для холодного копчения своими руками

Как приятно пахнет копченое мясо или рыба. Иногда стоимость этих продуктов заставляет задуматься, не повредит ли покупка бюджету? Выход есть всегда — дымогенератор для холодного копчения! Он позволит в любое удобное время приготовить идеальные блюда изысканной кухни собственными руками, что гарантировано, оградит от возможных негативных последствий употребления подобной пищи.

Преимущества выбора: коптильня или дымогенератор

Дымогенератор самодельный — вещь эффективная в работе и не затратная для бюджета. Он прост в сборке и последующим обслуживании. Популярность устройство получило с самого момента появления, поскольку коптильни часто требуют отдельного пространства, а дымогенератор для холодного копчения мобилен и компактен, что позволяет без труда разместить его на самом маленьком участке земли.

Агрегат прост в работе — принцип основан на движении воздуха. Например, растопленная печь выпускает в трубу дым, ветер относит его на определенное расстояние — также осуществляет свою работу и этот прибор.

Генератор дыма для копчения

Самостоятельная сборка

Сегодня в специализированных магазинах для туризма и отдыха можно без проблем приобрести дымогенератор для холодного копчения, однако сделать его своими руками будет практичнее и экономичнее. Основные составляющие любого устройства, которое предназначено для производства дыма и последующего копчения — это источник огня, необходимый для поддержания определенной температуры, а также системы охлаждения и подачи дыма в камеру, где производится копчение продукта.

Важно помнить, что процесс сборки дымогенератора своими руками не сложен, но ответственный подход необходим, чтобы устройство было эффективным и полноценным дополнением коптильни. В самом начале работ необходимо выяснить, что же будет являться источником тепла — дрова, электричество или газ. Если речь идет о варианте для использования в городских условиях, то основой станет электричество, а для дачного использования можно смонтировать топку на дровах — это позволит максимально усилить вкус готового блюда.

Конструктивные особенности дымогенератора для холодного копчения

Собрать самодельный генератор дыма можно, используя любую конструкцию — ограничений, практически нет. Важно позаботиться о наличии 3-х компонентов:

Камеры сгорания;
Эжектора;
Помпы для подачи кислорода.

Комплектующие легкодоступны и стоят недорого

Камера сгорания — контейнер, основная часть всей конструкции. Ее форма и размеры могут быть различны, важно лишь, чтобы материалы были огнеупорными. Согласно практическим наблюдениям, самый оптимальный вариант для изготовления камеры сгорания — использование металлической трубы с диаметром в 10см.

Выполняя монтаж своими руками, необходимо следить за тем, чтобы в нижней части контейнера было отверстие диаметром 7-10 мм.

Внизу корпуса необходимо проделать отверстие диаметром 10мм

Требуется оно для розжига и подачи кислорода, а также для постоянного поддержания горения. Верхнюю же часть требуется закрыть, чтобы ограничить приток воздуха. Для этой цели отлично подойдет крышка из той же трубы:

: К небольшому куску трубы приваривают заглушку и нарезают небольшие полоски, длина которых равна длине стороны трубы

: Полоски по периметру можно приварить или закрепить на заклепках, таким образом, чтобы они выступали за край будущей крышки

Основная часть конструкции — эжектор, производится из обычных водопроводных «тройников», дополнительно потребуются сгоны и трубки, которые соединяются между собой при помощи сварки или обычной резьбой. Место его расположения не принципиально — допускается его монтаж как вверху, так и внизу.

Дымогенератор для холодного копчения с нижним расположением эжектора

Подобное решение идеально для компактной коптильни. Устройство отлично выполняет работу в связке с ней, но в силу небольших размеров не позволяет поступать достаточному объему воздуха, в результате чего быстро тухнет. В камеру сгорания, собранную своими руками, обязательно должна входить труба, защищенная от попадания щепы внутрь.

Важно учитывать, что эжектор, расположенный в нижней части камеры сгорания, не способствует процессу естественного притока воздуха, такие коптильни нуждаются в постоянном контроле температуры со стороны человека. Если же эжектор расположить в верхней части, то все трудности и недочеты конструкции коптильни сразу исчезнут.

: Высверливаем отверстия

: Закрепляем фитинги

Особенности самостоятельной сборки

Насос необходим для постоянной подачи воздуха в устройство. Для монтажа своими руками вполне может подойти и обычный аквариумный компрессор, так как его мощности вполне достаточно для подобной конструкции.

Для подачи дыма отлично подойдет аквариумный насос

Однако самодельный дымогенератор для холодного копчения может быть настоящим шедевром человеческой мысли, так как в качестве источника подкачки воздуха может выступать старый кулер или домашний вентилятор. Потребуется лишь соединить источник воздуха с пластиковой бутылкой и можно считать элемент успешно собранным и готовым к работе.

Компрессор можно сделать из куллера и бутылки

Устройство для копчения, собранное своими руками, отличается тем, что в качестве топлива подойдет любая древесина, разве что придется отказаться от ели и сосны, так как они являются источниками смол, вредных для коптильни и искажающих вкус и запах готового блюда. Размер щепы не столь важен, но требует внимания, поскольку при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции — использовать пружину, которая будет служить как бы дымоходом, позволяя дыму проходить через слой опилок.

Дымогенератор в работе

Температура дыма коптильни важна для конечного результата, так как от него зависит не только внешний облик продукта и аромат, но и степень готовности.

В большинстве генераторов температуру можно регулировать по собственному желанию — увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру непосредственно с генератором дыма.

В качестве же основной коптильни можно использовать пустой газовый баллон или металлическую бочку, допускается даже коробка или ящик. Многие приспособили для холодного копчения старые, неработающие холодильники, поскольку они плотно закрываются и хорошо изолированы, что позволяет сохранять постоянную и оптимальную температуру.

Таким образом, создать своими руками функциональный дымогенерато для холодного копчения не сложно. Потребуется лишь немного свободного времени и креативное мышление, поскольку создать устройство можно, практически из любых подручных материалов.

Если нет подходящих материалов или инструмента, попробуйте сделать дымогенератор для холодного копчения как на видео:

Какие дымогенераторы бывают для копчения

Перед тем как познакомится с дымогенераторами для копчения и узнать какие виды все таки существуют сразу их разделим на производственные и для домашнего использования. Здесь я сейчас буду рассматривать только генераторы дыма для дома соответственно для небольших коптилен. Хотя я сам хочу сделать коптильню из старой бани и мне понадобиться довольно сильный с малым расходом щепы генератор. И так приступим и узнаем наконец какие дымогенераторы используют люди в разных уголках нашей планеты и что они придумали новенького. Начнем с самых примитивных и будем двигаться в сторону сложных. Видео и фото конечно прилагаться будут. И еще о том как я буду превращать баню в коптильню тоже по шагам опишу кому интересно. Ну так приступим к видам.

Пассивный дымогенератор

Самый простой на мой взгляд это спиральный или еще его называют лабиринтный. Он популярен в сша. Смотрим фото как он выглядит обычно. Сделал скрины из открытых источников.

А еще немного видео обзор по этому спиральному дымогенератору.

Подробнее о пассивном дымаре лабиринтного типа. Он же является по сути самым простым и мобильным.

Так как начали мы с пассивных, то давайте рассмотрим следующий вид. Дым с костра тоже является пассивным генератором дыма. Кстати если у вас есть возможность то лучше конечно использовать этот способ для копчения. Да и пока вспомнил есть некая опасность при горячем копчении смотрим видео. Ну а я сейчас говорю про генераторы для холодного копчения.

Активный дымогенератор

К активным можно отнести все те которые не могут производить дым без посторонних сил. Что я имею введу говоря посторонние силы. Это компрессор который нагнетает воздух в дымогенератор и благодаря этому производится тление щепы или опилок. Это может быть вентилятор. Может быть довольно неплохая регулировка получения нужного дыма. Да да для копчения дым должен быть подготовленным как и продукт который вы собираетесь коптить. Может быть авто розжиг, помешивание щепы чтоб не тухла и другие приблуды. Все в основном стараются сделать своими руками, но есть и те у которых просто нет возможности сделать и приходится приобретать то что есть на рынке. Для вас есть страничка обзоров дымогенераторов перед покупкой.

На первом месте по моему мнению из наиболее простых со сбором конденсата и довольно длительном горении с применение компрессора, а так же легкой чисткой. Фото и видео.

Еще примеры но уже в виде схемы как это все работает и устроено.

Подробнее о дымогенераторе с компрессором и банкой со сбором конденсата своими руками.

Далее у нас идет подобный, но все же немного другой конструкции и другой вид сбора конденсата. Рекомендую почитать зачем вообще нужно собирать этот конденсат может и так скоптить.

Просто размещаю видео. Рекомендую посмотреть. Мне он тоже очень понравился.

А теперь генератор дыма с обычным куллером. Тоже очень конструкция неплохая.

Еще примеры с кулером.

Еще есть и такой вод вид дымогененратора

Это основные виды пассивных и активных дымогенераторов для дома которые можно сделать своими руками без больших вложений и получить довольно неплохой аппарат.

Аналогичные модели и их модификации предлагают на рынке. Обзор основных моделей которые предлагают и отзывы об этих моделях. Так же преобладают самодельные сделанные своими руками генераторы. Рекомендую посмотреть подборку отличных полезных видео роликов по сборке дымогенератора своими руками. У нас есть большой раздел вопросов ответов по копчению которые задают чаще всего на форумах.

Еще о Копчении

Горячее копчение терпуга в домашних условиях
Как поддерживать температуру в коптильне холодного копчения
Копчение рыбы по Госту
Черчёж дымогенератора

Дымогенераторы для холодного копчения своими руками, видео — Тепло Камина

Виды и технологии копчения

Горячее копчение

При этом способе копчения продукты помещаются в специальную емкость, где одновременно запекаются и коптятся, проходя обработку горячим паром. Это довольно быстрый процесс, занимающий несколько часов. Продукция на выходе получается вкусная, ароматная и нежная. Однако после этого способа копчения продукты долго не хранятся.

Подойдет бочка, большая кастрюля или металлическое ведро с крышкой. На дно емкости насыпаются щепки или опилки. Коптильня ставится на электрическую плитку или огонь.
Одновременно происходит нагрев сырья и дымовое выделение.
При использовании водяного замка и имея хорошую герметизацию коптильни, особого контроля процесс копчения не требует.
Чтобы продукты не подгорали, необходимо будет только подобрать температурный режим.

Холодное копчение

Дымогенератор для коптильни холодного копчения

Как охладить дым

Решить проблему охлаждения дыма можно двумя способами.

Удлинить шланг, подающий дым в коптильню с таким расчетом, чтобы дым, проходя по нему, успевал охлаждаться.
Самым простым решением является погружение дымохода в емкость, наполненную холодной водой.

Конструкции дымогенераторов и их изготовление

Самым простым генератором дыма является небольшая металлическая емкость с выводом. Для отвода дыма на него надевается гофрированная труба. Емкость наполняют опилками, и ставят на огонь. Без доступа кислорода, под воздействием необходимой температуры опилки начинают медленно тлеть. Однако пользоваться таким видом генератора довольно сложно. Приходится контролировать выделение дыма во время всего процесса копчения, которое может длиться несколько дней. Да и добавлять оперативно опилки такие конструкции не позволяют.
Дымогенератор, имеющий электрический элемент, наиболее удобен. С помощью электрического блока управления можно контролировать и процесс поджога опилок, и температуру дыма, который поступает. Изготавливается такая конструкция из такой же небольшой емкости, имеющей вывод для трубы. Внутри емкость имеет тэн от электроплитки или спираль. Тэн через пару часов нагревается, и опилки начинают тлеть, выделяя дым.
Можно изготовить дымогенератор по принципу муфеля. В этой конструкции наматывается на асбестоцементную трубу спираль, сделанная из нихрома. Каждый виток спирали должен быть изолирован стеклотканью. Сверху генератор закрывается жестью. Такая конструкция позволяет быстро и с легкостью нагревать опилки до такой температуры, при которой они начинают тлеть. Некоторое время после выключения сохраняет температуру и муфель, позволяя дыму выделяться.

Источник

Дымогенератор своими руками

Дымогенераторы для холодного копчения своими руками видео

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Рекомендуем простой дешёвый дымогенератор для домашней коптильни. В комплекте компрессор с эжектором. Объём камеры от 500 грамм опилок. Доставка по России. Все способы оплаты.

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
Компрессор, который будет подавать воздух в эжектор.
Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
Опилки выделяют коптильный дым.
Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

На витринах продовольственных супермаркетов всегда находятся различные продукты холодного копчения. Но, к большому сожалению, вкусовые свойства и качество этих с позволения сказать «деликатесов» очень далеки от идеала. Проблема заключается в технологии производства.

Последние несколько лет, в пищевой индустрии активно используются химические препараты, которые называются «жидкий дым». Рыба или мясо на некоторое время погружаются в раствор, получая характерный аромат и вид. Естественно, что к копчению данный процесс никакого отношения не имеет.

Внимание: данные добавки разрешены к использованию и сертифицированы. Негативное воздействие на организм у них не больше, чем от любых иных ароматизаторов и добавок.

Но ведь многим хочется натуральной пищи! Потому большинство гурманов предпочитают самостоятельно организовать холодное копчение, с помощью старых дедовских способов. Чтобы обеспечить эти потребности, в магазинах есть разные коптильные устройства, как для холодного, так и для горячего копчения. Традиционная технология под собой подразумевает разнесенные камеры, которые соединены длинным тоннелем, где охлаждается дым. Таким образом, не производится термообработка, и копченое изделие остается таким же мягким, как будто оно только что сделано.

Принцип работы установки холодного копчения

Как устроен дымогенератор? Камеры находятся на различных уровнях. Разнесение по высоте в дымоходе регулирует тягу, и влияет на быстроту охлаждения дыма. Разнос может быть до одного метра.

Внимание: для установки подобной конструкции необходимо наличие свободного пространства, а также желателен естественный уклон поверхности земли.

Эти условия не всегда есть на дачном участке или во дворе частного дома. Тем более, что сооружение настоящей коптилки под собой подразумевает проведение инженерных работ.

В камере снизу устройства (назовем ее топкой) проходит формирование дыма. Существует несколько вариантов:

Относительно герметичная емкость, где при незначительном притоке воздуха топливо интенсивно тлеет (опилки или щепа). Поток свежего воздуха регулируется входной заслонкой. Он обязан быть недостаточным для возгорания, и при этом обеспечивать в дымоходе естественную тягу;
Следующий вариант — двухкамерная топка. Разводится открытый огонь под жаровней, а на железный лист насыпается топливо для создания дыма (та же щепа или опилки). Тяга появляется в верхней камере лишь для дыма.

Верхняя камера (непосредственно коптильня) наполняется дымом, внутри ярусами развешиваются продукты, и начинается насыщение натуральным ароматом. Независимо от варианта дымообразования, данный процесс занимает довольно долгое время и нуждается в постоянном контроле.

Естественно, расход топлива (уголь, дрова) довольно высокий. Есть варианты электрических или газовых топок. Процедура контроля в этом случае упрощена, однако добавляются дополнительные траты на энергию.

Коптилка с дымогенератором

Вышеописанные приспособления из-за своих габаритов имеют ограничения по использованию. В некоторых случаях требуется переносная установка, которую будет возможно с собой взять на дачу, чтобы приготовить оперативно продукты. Потому современные технологи создали дымогенератор для коптильни.

Такое автономное устройство можно соединить с коптильной камерой и за непродолжительное время заполнить ее густым дымом. Причем расход топлива является минимальным. Дымогенератор эффективно работает, без каких-либо потерь драгоценного дыма.

Основное отличие от стационарных устройств — потребуется принудительная циркуляция воздуха для создания охлаждения и избыточного давления. Дым генератора собой представляет смесь с чистым воздухом в необходимом соотношении.

Коптилка с дымогенератором для холодного копчения

В продаже есть большой выбор заводских изделий, про которые мы расскажем. А также рассмотрим, как сделать своими руками дымогенератор для коптильни.

Это компактные и добротные изделия, которые полностью готовы к использованию. В комплекте находится подробная инструкция по применению и комплект подвесов для различных пищевых заготовок. В классических изделиях дым охлаждается благодаря длине дымохода. Естественно, компактный дымогенератор имеет и небольшие размеры подводящей трубы. В этих устройствах температура дыма все-таки не дает возможность получить в идеальном виде холодное копчение.

Внимание! При копчении не горячим (теплым) дымом снижается время приготовления за счет определенного ухудшения качества продукта, так как теплый воздух способствует образованию жира, этим самым снижая сочность продукта.

Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма.

Водяное охлаждение

Охладительная камера имеет конструкцию из двух корпусов, когда один вставляется вовнутрь другого. В наружном корпусе циркулирует вода. Чтобы снизить расход, напор можно установить небольшим. Большинство экономных хозяев не выливают воду, а лишь сливают из одной емкости в другую. Это можно организовать на дачном участке при помощи поливочной бочки с дождевой водой.

Внутренняя камера – это теплообменник для охлаждения дыма. Контактируя с холодными стенками от воды, дым быстро остывает и с оптимальной температурой поступает в коптильню.

Воздушное охлаждение

Дым перед поступлением в камеру коптильни проходит сквозь длинную трубу, которая закручена в форме змеевика. Охлаждение проходит благодаря теплообмену в среде окружающего воздуха. Интенсивность хуже, в отличие от использования водяного охлаждения, но дешевизна и простота конструкции сводит эти недостатки на нет. При этом размер змеевика может быть совершенно любым, насколько хватит пространства и материала.

Внимание: дымоход желательно изготавливать из металла. Так как у него лучшая теплопроводность, и, соответственно, и теплообмен.

Изготовить дымогенератор с охладителем можно своими руками, используя чертежи. Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе.

Все заводские конструкции стоят довольно дорого. Невзирая на то, что дымогенератор холодного копчения в дальнейшем себя непременно окупит (с учетом стоимости на копченое мясо), многие экономные хозяева предпочитают изготавливать его своими руками.

Как изготовить дымогенератор холодного копчения своими руками?

Для начала будет необходима емкость, устойчивая к повышенным температурам. Подходит кастрюля из нержавеющей стали с высокими бортами, либо бидон для молока, опять-таки, из нержавейки. Нельзя применять эмалированные емкости, так как эмаль от жара рано или поздно потрескается, и оголенный металл быстро покроется ржавчиной. Правильный дымогенератор для коптилки обязан быть не только практичным, но и эстетичным.

Основное достоинство бидона заключается в том, что крышка является герметичной сама по себе и прочно входит в горловину. В кастрюле необходимо сделать какой-то фиксатор.

Выполняем в крышке отверстие 0,5 дюйма, под стандартный размер сантехнических устройств. Это можно выполнить толстым сверлом, а после увеличить шарошкой. После в отверстие вставляем стальной тройник, который используется в сантехнике.
В тройник крепим стальную трубу, которая будет играть роль воздуховода. Когда не планируется устанавливать охладитель дыма, то трубку желательной выбрать подлинней. В этом случае дымогенератор будет подавать напрямую дым в корпус самодельный коптильни.
Немаловажная часть дымогенератора – форсунка. При помощи нее дым увлекается воздушным потоком в необходимом направлении. Для изготовления будет необходим штуцер для поливного шланга, и медная трубка, которая по сечению соответствует внутреннему диаметру штуцера.

Внимание: трубка обязана быть такого размера, чтобы заходить в тубу воздуховода почти на всю длину, как показывает схема.

Этот дымогенератор для коптильни можно сделать своими руками приблизительно за час. Естественно, с условием, что все элементы были предварительно приобретены. Осталось сделать только отверстие для розжига, которое можно буквально пробить острым ножом.

В роли нагнетателя устанавливается простой аквариумный компрессор. Специальных требований к производительности нет, но все-таки конструкцию желательной выбрать поршневую. Поскольку иные варианты не подходят, так как не могут удержать необходимое давление. Компрессорная трубка подсоединяется к штуцеру форсунки.

Система функционирует таким образом: дым, который образуется благодаря тлению опилок или щепы, увлекается при помощи форсунки вслед за подаваемым воздухом. В отверстие для растопки попадает свежий воздух, который поддерживает тление. Если во время работы опилки норовят загореться – снижается мощность компрессора.

Дымогенератор, который сделан своими руками, нетребователен к конструкции камеры коптильни. Для этого небольшого устройства подходит простая картонная коробка. Сверху делаем отверстие для сброса давления. Дымогенератор за несколько минут заполняет дымом коробку из-под кондиционера.

В этом режиме он сможет проработать несколько часов. За данное время вы подсыпаете несколько горсток опилок раз в два часа, а за компрессором не надо следить, так как это пассивный режим и он рассчитан на круглосуточную работу.

Безопасность эксплуатации

Конструкция дымогенератора имеет определенные особенности, потому нужно соблюдать некоторые правила безопасности:

желательно выбрать нержавеющий или металлический корпус, который имеет слой жаростойкой краски;
устройство устанавливается на пожаробезопасную и прочную поверхность;
управляющий блок на случай непредвиденных обстоятельств обязан быть оборудован элементом автоматического отключения;
электропроводка обязана быть удалена от источника действия повышенной температуры.

Соблюдая эти простые правила, можно избежать не только поломок самого самодельного генератора дыма для копчения, но и травм, и иных неприятностей со здоровьем.

Таким образом, рассмотрев актуальные предложения на рынке и после полной оценки своих собственных сил, будет довольно легко правильно принять решение. Чтобы сделать своими руками в домашних условиях дымогенератор или газогенератор для холодного копчения, только лишь чертежей недостаточно. Необходимы не только теоретические познания как он устроен, но и практические умения. Однако при грамотном подборе комплектующих деталей в этом случае возникнут минимальные трудности.

При выборе в супермаркете копченного мяса возник вопрос: а можно ли самостоятельно готовить мясопродукты в домашних условиях, сделав своими руками дымогенератор для холодного копчения по разработанным чертежам? Об этом и пойдет разговор в сегодняшней статье. Что из себя представляет генератор дыма, каких они бывают видов и как его собрать из имеющегося под руками материала.

Дымогенератор для холодного копчения

Что из себя представляет коптильная установка

Домашняя установка для копчения является достаточно простым устройством и состоит из коптильной камеры и генератора дыма. В прошлом она имела примерно такую конструкцию: как правило – металлическая бочка, выполнявшая роль камеры, устанавливалась на насыпь или небольшой фундамент из кирпичей и подсыпалась, чтобы у основания не было щелей.

Под бочку подводился горизонтальный подземный, выложенный кирпичом или старой черепицей канал высотой 20-30 сантиметров и длиной от 2-х метров. Этот канал являлся дымоходом для костра, который разводился на противоположной от бочки стороне в закрытом приямке. Для притока воздуха оставлялось небольшое отверстие, обеспечивающее не активное горение, а тление дров в костре с обильным выделением дыма.

В коптильном шкафу на сетках, поддонах или крюках располагались продукты, которые и приготавливались на остывшем дыму.

Еще один вариант конструкции выкладывается из камня. В нижней части обустраивается топка с поддувалом для возможности управлять интенсивностью горения. Дымоходный канал не поднимается вверх, а заходит в находящуюся рядом коптильную камеру, а уже из нее делается выход на улицу.

Схема коптильной установки

Но в современном мире ничего не стоит на месте, все развивается и двигается вперед. В современных установках на замену топкам и кострам пришли дымогенераторы – небольшие, компактные устройства, оснащенные электрическими вентиляторами или компрессорами для нагнетания воздуха.

Именно о таком приспособлении и пойдет сегодня речь. Какие материалы понадобятся, чтобы изготовить генератор дыма для холодного копчения. Какими придется воспользоваться инструментами и приспособлениями.

Принцип работы

Чтобы разобраться, с каким приспособлением предстоит работать, необходимо понять, что оно из себя представляет. Устройство дымогенератора и его принцип работы заключается в следующем:

В металлическую колбу, закрывающуюся крышкой сверху засыпаются древесные опилки или стружка. Дно съемное – чтобы можно было удалять пепел. Топливо ложится на металлическую сетку, выполняющую роль колосников. Примерно на 5-10 миллиметров выше уровня сетки есть отверстие диаметром 1 см. Через него поджигается древесина и осуществляется приток воздуха в процессе горения.
К верхней части цилиндра присоединяется трубка дымохода диаметром ¾ дюйма. С противоположной стороны, через отверстие в стенке входит трубка эжектора, имеющая толщину ¼ дюйма, и пересекая все пространство колбы входит в дымоход на 10 мм. К внешнему концу эжектора присоединяется патрубок, через который подается воздух от компрессора или иного нагнетателя воздуха.
Труба дымохода заводится внутрь коптильной камеры.
При помощи газовой горелки, через специальное отверстие поджигается топливо. Включается компрессор подачи воздуха.
Воздушный поток попадает в дымоход. Благодаря конструкции создается тяга в колбе генератора, и продукты горения древесины затягивает в дымоход. Охлажденный дым из трубы заполняет коптильню.

Это схематическое описание процесса. Дело в том, что, например, эжекторы имеют различную конструкцию, поэтому при работе с конкретным устройством появятся некоторые отличия и нюансы. Но сам принцип от этого не изменится.

Дымогенератор для холодного копчения

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие.

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Способ установки генератора дыма

Перед тем, как начать сборочные работы, нужно выбрать место, где будет установлена конструкция. От этого будет зависеть способ крепления прибора, а также некоторые особенности расположения деталей.

На корпусе коптильного шкафа. В этом случае основная нагрузка ляжет на патрубки дымохода, так как именно выходная труба станет точкой соединения со шкафом. Чтобы распределить нагрузку, к корпусу дымогенератора можно приварить дополнительное крепление.

Напольное размещение устройства позволит перенести точку опоры на нижний торец корпуса. В этом случае дно должно быть заварено, а для очистки от золы необходимо сделать дополнительную дверцу.

Материалы и инструменты

Для того, чтобы сделать своими руками дымогенератор для холодного копчения, имея необходимые чертежи, видео и фотоматериалы, потребуются:

Труба металлическая диаметром 100 и длиной 650 мм. Из нее будет сделан корпус.
Стальной цилиндр Ø100 длиной 150 миллиметров для изготовления фильтра-охладителя.
Набор трубок Ø25мм разной длины с резьбой для сборки дымохода – 5 штук.
Железо листовое толщиной 2 мм. Размер должен позволить вырезать 4 круга диаметром 100 мм и 2 круга 90мм.
Сгоны Ø25 мм различной конфигурации – крестовина и тройник.
Быстросъемное соединение (резьба 25 мм) и 10 сантиметров трубки такого диаметра, чтобы плотно расположиться в штуцере быстросъема.
Саморезы по металлу.
Стержень для изготовления фильтра длиной 120 и толщиной 10 мм.
Высокотемпературная краска.
Компрессор аквариумный с производительностью от 10л/мин.
Стеклянная банка с металлической крышкой на резьбе для сбора конденсата.

Чтобы справиться с таким набором материалов, под руками необходимо иметь следующие инструменты и устройства:

Линейка и чертилка – для разметки.
Угловая шлифмашина с отрезными кругами для металла.
Электрическая дрель со сверлами.
Сварочный аппарат с электродами.
Трубный ключ.

Выполнив все необходимые приготовления, можно приступать к работе. Последовательность действий подробно описана в пошаговой инструкции, представленной в следующем разделе.

Сборка дымогенератора

Рассмотрим, как можно сделать дымогенератор для холодного копчения своими руками, разбив монтажные работы на этапы.

Корпус

Берем трубу диаметром 100 миллиметров и длиной 60 см. Выравниваем торцы, чтобы в последствии на них можно было установить крышки.
Патрубок Ø25 мм и 15 см длиной, из которого будет сделан дымозаборник, с одного края должен иметь резьбу. С противоположного конца, на участке 10 см обустраиваем прорези, через которые дым будет поступать в патрубок. С нижней стороны, напротив прорезей просверливаем отверстия.

Колосники будут установлены на высоте 50мм от нижнего края, а заборник дыма располагается примерно на уровне 4 см выше. Соответственно, при помощи сварки проделываем в корпусе отверстие на отметке 9см от нижнего торца.
Заготовленный патрубок устанавливаем на подготовленное для него место прорезями вверх и обвариваем.

Делаем колосники. Из листа металла вырезаем окружность и просверливаем в ней по всей плоскости отверстия размером 5-7 мм.
Привариваем заготовку в 5-ти сантиметрах от низа корпуса.
Примерно на 0,5 – 1 см выше колосников высверливаем отверстие Ø 10мм. Оно будет служить для поджога топлива и забора воздуха для горения.
Из листового железа вырезаем задвижку для низа колбы. Она должна быть съемной, чтобы можно было удалять пепел. К торцу привариваем небольшие проушины наподобие салазок, в которые и устанавливаем задвижку.
Чтобы корпус закрывался сверху, вытачиваем на верхний торец пробку из твердой древесины. Желательно – из дуба.
Корпус дымогенератора практически готов. Переходим к фильтру и трубопроводу.

Монтаж дымохода и охладителя с фильтром

На резьбу дымозаборного патрубка навинчиваем крестовину.

В крестовину вворачиваем 2 патрубка:

В нижнее отверстие длиной 5 см с резьбой на втором конце. В крышке от банки проделываем отверстие надеваем ее на патрубок и плотно фиксируем гайкой.
В верхнее отверстие трубку длиной 10 см. Ко второму торцу будет приварен охладитель.

Свободный центральный выход крестовины закрываем заглушкой. Он будет использоваться для очистки дымозаборника.

Корпус охладителя

Из листа железа вырезаем круг Ø100мм. По центру сваркой вырезаем отверстие 2,5 см для трубки дымохода. Это будет дно фильтра.
К нижнему концу трубы 100х150 мм при помощи сварочного аппарата крепим заготовленное дно.
К верхнему торцу привариваем ободок с отверстиями для крепления крышки.

Из железа вырезаем крышку и просверливаем отверстия, которые в точности совпадут с отверстиями ободка. В центре проделываем отверстие для патрубка.

Фильтрующий элемент

Подготавливаем 2 пластины диаметром 90 мм, делаем по центру отверстия и устанавливаем их на стальной штырь толщиной 1 см.
К нижней пластинке крепим ножки.
Для того, чтобы прочно закрепить фильтрующее устройство в корпусе охладителя, из стальной проволоки сворачиваем небольшую пружину.

Устанавливаем фильтрующий элемент с пружиной в корпус охладителя и привинчиваем крышку, используя саморезы по металлу, предварительно обработав стык термостойким герметиком.

Эжектор

В верхнюю крышку ввариваем патрубок длиной 10 см с резьбой на другом конце.

На резьбу накручиваем тройник, использовав его центральный выход. Для удобства дальнейшего использования, тройник располагаем перпендикулярно выходу дымозаборника из корпуса.
В один из свободных выходов тройника устанавливаем патрубок, длина которого позволит ввести его в коптильную камеру. Как показывает практика, это минимум 25-30 сантиметров.
В противоположное отверстие тройника вкручиваем быстросъемное соединение, в хвостовик которого через уплотнитель заводится металлическая трубка.
На внешний торец трубки надевается виниловая или полиэтиленовая подающая трубка от воздушного компрессора. Как уже оговаривалось, его мощность не должна быть меньше 10 литров/минуту, в противном случае эффективность работы всей установки сведется к нулю.
Расположенный внутри конец трубки должен быть длиннее тройника и на 10 мм заходить внутрь патрубка дымохода.

Порядок работы

Перед началом работы тщательно проверяем надежность всех механических соединений: крышки должны быть установлены на свои места и закрыты, патрубки плотно зафиксированы в сгонах.

Емкость для сбора конденсата присоединяется к крышке. Как бы не было высушено топливо, в нем все равно содержится влага. Кроме этого – различные смолы и тяжелые примеси. Чтобы избавиться от этих добавок, в охладителе установлен фильтр, на «тарелках» которого оседает все лишнее, и конденсируясь, стекает вниз, в сборную емкость.

Трубка подачи воздуха от компрессора подключается ко входу эжектора. Электрический кабель компрессора прокладывается и подключается к сети питания с соблюдением все норм и правил техники безопасности. Надо всегда помнить, что в установке используется открытый огонь и выделяется высокая температура, что создает повышенную опасность для проходящих рядом электрокоммуникаций.

Засыпаем в колбу генератора сухую щепу или стружку и закрываем крышку. При помощи зажигалки, а лучше всего – газовой горелки, поджигаем топливо. Древесина начинает гореть, выделяя густой дым.

Включаем компрессор. Струя воздуха смешивается с дымом, создавая тягу в дымоходе и увеличивая мощность потока.

Щепа должна лежать достаточно плотно, но нельзя ее сильно трамбовать, так как она может забить дымозаборник.

Выбор топлива

В качестве топлива рекомендуется использовать крупную стружку или щепу. Более мелкую фракцию, как опилки, использовать не рекомендуются. Они будут просыпаться через колосники в поддувало, засорять дымоход.

Топливо из фруктовых деревьев обладает приятным ароматом, напрямую зависящим от породы. Наиболее подходящими являются вишня, яблоня, груша, абрикос и ольха.

Коптильный шкаф

Коптильный шкаф должен плотно закрываться и иметь в верхней части дымоход для отвода дыма. Коптильня, в зависимости от интенсивности использования может быть сделана в виде «домика» или шкафа из металла или дерева.

Самым простым и бюджетным вариантом является обычная металлическая бочка, емкостью 100-200 литров. У нее срезают верхнюю часть, чтобы можно было загружать продукты, а потом назад накрываю крышкой. Более «цивилизованное» решение – бочку устанавливают в лежачем положении, вырезают часть боковой поверхности, затем фиксируя ее на петлях, делая дверцу. Внутри устанавливается сплошная полка из сеток.

Если после прочтения материала статьи и просмотра фото у Вас остались вопросы, прояснить некоторые моменты поможет видео, размещенное в конце этого раздела.

Вы сами смогли убедиться, что, имея правильные чертежи, соорудить своими руками дымогенератор для холодного копчения – не такая уж и сложная задача. Бесспорно, она требует определенных навыков и подготовки. Далеко не каждый умеет пользоваться сварочным аппаратом или имеет его у себя дома. Но – воспользовавшись помощью друзей или знакомых, можно смастерить такое устройство, которое станет источником ароматных и вкусных яств на Вашем столе.

чертежи, видео, полезные советы. Из чего сделать компрессор для дымогенератора своими руками

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

круглую трубу диаметром от 80-90 мм;
профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.
С другой стороны привариваем кусок трубы 3/4 дюйма.
Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.
Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.
Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

Копчение – это не только способ увеличения срока хранения мяса или рыбы. Данный метод позволяет улучшить их вкус. Именно поэтому копчёные продукты так популярны сегодня.

В этом обзоре мы поговорим об неотъемлемом элементе коптильни холодного копчения, а точнее о том, как сделать дымогенератор своими руками.

Специфика понятия

Источником дыма при любом виде копчения является костёр. Но для холодного способа копчения нужен дым температурой не более 40°С. Причём сам процесс может длиться несколько суток и всё это время нужно тщательно контролировать температурный режим, иначе технология будет нарушена. Для этого и был изобретён генератор дыма.

Дымогенератором называется элемент коптильни, производящий дым в объёме, требуемом для поддержания процесса копчения и передающий его в коптильный шкаф. Его можно купить, а можно изготовить самостоятельно.

Как видно на фото дымогенератора, сделанного своими руками, он представляет собой небольшое по размерам устройство, в которое засыпается древесные опилки или щепа. Там они медленно тлеют и образуют дым.

Это закрытая, полностью автономная система. Принцип действия основан на нагревании опилок и их тлении без доступа кислорода. Конструкционных решений может быть много. Модели заводского производства оснащены переключателями, датчиками контроля температуры, механизмом дозирования щепы.

Генераторы могут отличаться по своим габаритам. Чем крупнее устройство, тем для большего объёма коптильни оно предназначено.

При самостоятельном изготовлении чертежи дымогенератора можно отыскать на специализированных сайтах в Интернете. Это несложно.

Конструкционное устройство

В состав конструкции дымогенератора для холодного копчения своими руками входит:

Самим сделать устройство намного экономнее, чем приобрести покупной вариант. Причём никаких особых инструментов и оборудования вам не потребуется. Все материалы можно приобрести на строительном рынке.

Компрессор

Нередко у человека, решившего взяться за собственноручное изготовление генератора дыма, возникает вопрос насчёт компрессора. Как его сделать? Всё просто.

Вам понадобится обычный компьютерный кулер. Его необходимо приклеить к внутренней стороне отрезка пластиковой бутылки, на горлышко нужно надеть шланг. Компрессор для дымогенератора готов! Он вполне работоспособен, хоть и смотрится непрезентабельно.

Подойдёт также аквариумный компрессор. Можно вообще не использовать этот элемент. Конструкция будет работать и без него, но не так эффективно.

Техника безопасности

Перед сборкой устройства необходимо изучить основные пункты по технике безопасности:

Топливо для дымогенератора

Большинство заводских моделей оборудованы электрической или газовой топкой. Но это финансово накладно. Поэтому, если уж делать дымогенератор своими руками, то уж работающий на опилках и щепе.

Достоинства подобного устройства:

Опилки предпочтительно выбрать от лиственных деревьев. Хвойные породы не подходят в качестве топлива. Они испортят продукты, придав им горечь.

Важную роль играет размер измельчения. Так, если вы планируете использовать мелкую щепу, то в устройство генератора дыма нужно будет добавить пружину, чтобы дым проходил беспрепятственно.

Копчёные продукты домашнего производства – это настоящий деликатес, особенно, если они сделаны при помощи самодельной коптильни с дымогенератором из трубы своими руками. Поэтому, если у вас ещё нет подобного агрегата, то советуем обязательно выделить время для его сборки.

Фото дымогенераторов своими руками

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно. Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки. Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала. Регулировка тяги здесь организована с применением поддувала (7). Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4). Ёмкость закрыта сверху крышкой. Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению! Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

Как применить аквариумный компрессор для создания дымогенератора

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Компрессоры для дымогенератора коптильни холодного копчения

Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.

Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).

Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

удобство загрузки;
быстроту розжига;
очистку дыма от конденсата;
регулировку производительности;
простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото	Пошаговая инструкция с пояснениями
	Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
	Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
	К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
	Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
	Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
	Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
	Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
	В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
	Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
	Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
	На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
	Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
	На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Чтобы угостить друзей копчёностями домашнего приготовления, необходима коптильня — для её удобной эксплуатации используют дымогенератор. В этой статье рассказывается о разных видах дымогенераторов для холодного копчения с чертежами и размерами.

Устройство дымогенератора

Есть два основных вида приготовления копчёных продуктов:

Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

перед началом работы внутрь корпуса помещаются и поджигаются опилки;
для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
утрамбованные опилки поджигаются с одного из концов змейки;
короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Важно! После работы все отверстия необходимо очистить от золы.

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

температуру в коптильне;
влажность;
плотность дыма;
время приготовления.

Электроустановка состоит из следующих частей:

корпуса;
ёмкости для щепы;
электродвигателя;
шнека для подачи опилок;
нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
Казанок закрывается крышкой и устанавливается над небольшим огнём.

Совет! Решётку с продуктами для удобства переноски можно сделать складную.

Устройство походного дымогенератора

Различия по забору дыма

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

дым имеет более низкую температуру, что упрощает процесс холодного копчения;
направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Самостоятельная сборка

В продаже есть много моделей заводского производства, но при наличии навыков работы с металлом можно сделать дымогенератор для холодного копчения своими руками по нашим чертежам.

Изготовление одной из конструкций с помощью подручных материалов показано в видеоролике ниже (дымогенератор Камчатский):

Конструкция с вентилятором

Самой распространённой моделью для собственноручного создания является аппарат с вентилятором. Чертеж дымогенератора для коптильни с вентилятором показан ниже.

Чтобы сделать дымогенератор для копчения своими руками по чертежу выше, необходимы:

Для корпуса нужна квадратная 100х100 мм или круглая ∅100 мм труба длиной 0,8 м. Размеры приблизительные.
Кусок водопроводной трубы 3/4-1.5″ с резьбой и гайки соответствующего диаметра для дымохода. Для горячего копчения длина дымохода — 30-50 см, для холодного на конец дымохода надевается металлорукав или он удлиняется до необходимой длины. Она подбирается опытным путём.
Электровентилятор небольшой мощности. Можно взять аквариумный компрессор.
Резиновые и стальные трубки небольшого диаметра. Нужны для подсоединения вентилятора к корпусу.

Чтобы сделать дымогенератор для коптильни, необходим следующий порядок:

Для корпуса изготавливаются дно и крышка. Эти детали должны иметь бортики, плотно одевающиеся на трубу и не дающие золе снизу и дыму сверху выходить наружу.
В самом корпусе чуть выше бортиков сверлятся несколько отверстий ∅6-10 мм для подачи воздуха в зону горения. При плохой тяге их число можно увеличить.
На расстоянии 5 см от верха сверлится отверстие для дымохода. Он закрепляется двумя гайками или электросваркой.
На противоположной от дымохода стороне сверлится отверстие для тонкой трубки, через которую подаётся воздух. Внутри корпуса она должна быть направлена на дымоход, но не входить в него. При этом воздух от вентилятора смешивается с дымом и поступает в коптильную камеру.

Для изготовления дымогенератора холодного копчения своими руками чертежи с размерами можно нарисовать самостоятельно по примерам выше.

Такая конструкция изготавливается и из других материалов, а также по желанию дополняется конденсатосборником, кулером и другими аксессуарами.

Части корпуса простого генератора дыма для холодного копчения своими руками можно изготовить из трёхлитрового эмалированного или нержавеющего бидона.

Важно! Алюминиевый бидон сразу прогорит, поэтому такой материал не годится.

Стенки у этой ёмкости тонкие, поэтому дымоход с инжектором крепится сверху, а на высоте 2-3 см от дна сверлятся 3-4 отверстия ∅6 мм для подсоса воздуха.

К инжектору с одной стороны тонкой резиновой или ПВХ трубкой подключается компрессор, а с другой — присоединяется дымоход из металлической гофрированной трубы.

Процесс изготовления дымогенератора своими руками из бидона

Как сделать дымогенератор из газового баллона

По конструкции это устройство напоминает печь «буржуйка».

Пошаговая инструкция по созданию дымогенератора из газового баллона включает в себя следующие пункты:

Выпустить остатки газа.
Постоянно поливая кран водой отпилить его ручной ножовкой. Если баллон из-под углекислого газа или кислорода, то можно использовать углошлифовальную машинку.
Приварить к баллону ножки. Это необходимо для устойчивости.
Вырезать газовым резаком или болгаркой две дверки. Одна снизу, размером 10х10 см, — это будет поддувало. Вторая сверху, шириной в 1/3 окружности баллона, а высотой в его диаметр. Через него будет устанавливаться колосник, и загружаться щепа.
Из вырезанных кусков стенок изготовить дверки. Закрепить их на петлях.
На высоте 1-2 см над поддувалом приварить внутри 4 гайки М20. На них укладывается колосник.
Сделать колосниковую решётку из стальных прутов ∅10 мм или стального круга толщиной 10 мм. Уложить решётку на гайки.
Вместо отрезанного вентиля приварить отрезок трубы с резьбой. Его длина — 5-7 см и диаметр — 25-40 мм.
На резьбу накручивается эжектор. С одной стороны к нему подключается компрессор, а с другой — дымоход.

Инструкция по сборке дымогенератора из газового баллона

Конструкция дымогенератора с кулером (охладителем)

Для процесса холодного копчения необходим дым температурой не выше 50°С, а из генератора он выходит намного горячее. Для его охлаждения можно удлинить дымоход или установить охладитель (кулер).

Принцип работы устройства с кулером основан на увеличении времени движения дыма к коптильной камере. Для этого между генератором и камерой устанавливается дополнительная емкость.

Совет! При остывании дыма из него выделяется конденсат, поэтому в нижней точке охладителя необходимо установить сборник конденсата.

Дымогенератор лабиринтного типа своими руками

Основное отличие лабиринтного дымогенератора в наличии ёмкости для опилок. Для изготовления такого агрегата своими руками необходима стальная сетка или мелкоячеистая решётка:

вырезается квадрат размером на 50 мм меньше основания агрегата;
из этой же сетки вырезаются полоски шириной 5 см;
на основании размечаются дорожки шириной 4-6 см;
электросваркой полосы закрепляются на основании.

Схема работы указана на рисунке выше

Совет! Опилки нужно брать самые мелкие, после циркулярной пилы.

Схема сборки фрикционного дымогенератора

Большинство устройств для получения дыма работают на принципе сжигания деревянных опилок и щепы. Но есть аппараты, в которых дым получается трением деревянного бруска о стальной шкив.

Шкив находится на валу электродвигателя мощностью 2-4 кВт и 1400 об/мин. Он изготавливается из текстолита со стальной обоймой. Для охлаждения в текстолите сверлятся наклонные отверстия.

К шкиву прижимным устройством прижимается деревянный брусок. Это устройство может быть с грузом, и усилие регулируется его величиной или пружинным, с регулировочным винтом. От усилия прижатия зависит количество дыма.

На пути дыма перед коптильной камерой ставится мелкая сетка, к которой подключается отрицательный вывод источника высокого напряжения, а положительный присоединяется к крюкам и решётке, на которые крепятся продукты. Дым, проходя через решётку, приобретает отрицательный заряд и быстрее коптит продукты, заряженные положительно.

Источником высокого напряжения служит магнето, устанавливаемое на валу двигателя, или подключённая к сети ~220 В катушка зажигания.

Дымогенератор из нержавейки

Большая часть устройств для производства дыма изготавливается из углеродистой стали. Но если есть в наличии навыки и материалы, то самодельный дымогенератор для коптильни холодного копчения лучше сделать из нержавеющей стали.

У таких аппаратов есть преимущества перед другими материалами:

из-за более высокой термоустойчивости топка из нержавеющей стали медленнее прогорает;
устройство не подвержено коррозии под воздействием конденсата и атмосферных осадков.

Схема работы такого агрегата показана на рисунке ниже.

Дымогенератор для холодного копчения с нижней подачей дыма

Классическая конструкция устройства для производства дыма предполагает установку выходного отверстия вверху. Но дым, поднимаясь по аппарату вверх, остывает. Устройства, предназначенные для горячего копчения, целесообразно делать с нижним эжектором, на высоте 50 мм над колосниковой решёткой.

Конструкция и принцип действия такого агрегата показаны на рисунке:

Важно! В аппаратах с нижним отводом дыма установка эжектора обязательна.

Изготовление спирального дымогенератора

Для охлаждения дыма кроме дополнительной камеры используется вертикальная труба с находящимся в ней шнеком, или винтом Архимеда:

спиральный охладитель собирается в корпусе из трубы ∅100 мм и длиной 500 мм;
в качестве оси используется труба ∅40 мм и длиной 500 мм;
витки шнека изготавливаются из стальных колец с наружным диаметром 100 мм и внутренним — 45 мм;
кольца разрезаются с одной стороны, витки раздвигаются и надеваются на ось;
все элементы конструкции закрепляются электросваркой, шнек помещается в корпус;
к торцам корпуса привариваются крышки, а к бокам присоединяется дымоход.

Важно! При остывании из дыма выделяется конденсат, поэтому к нижней крышке подключается сборник конденсата.

В дыме, выделяющемся при тлении опилок, кроме ароматных веществ есть смолы, копоть и другие составляющие. Они портят вкус готового продукта, и для улучшения качества дым правильного дымогенератора следует пропустить через очиститель.

Это труба большего диаметра, чем дымоход. Внутри неё находятся стальные стружки или металлические мочалки для мытья посуды.

Дымогенератор со сборником конденсата

При остывании дыма из него выделяется конденсат. Попадая на продукты, влага ухудшает вкус и внешний вид копчёностей, поэтому её необходимо удалять из дыма.

Для сбора конденсата в дымоходе устанавливается тройник с отводом в пластиковую ёмкость. Есть два способа его установки:

При помощи электросварки. Дымоход прогибается в средней трети и в нижней части изгиба приваривается отвод, на который надевается трубка для сбора конденсата.
При помощи водопроводных тройников. Если для дымохода используются водопроводные трубы, то на них накручивается тройник с отводом в конденсатосборник. За счёт конструкции отвод будет нижней частью горизонтального дымохода.

Установленный тройник для отвода конденсата

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см. Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе.

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
в него вставляется вентилятор и закрепляется скотчем;
в крышке проделывается отверстие для соединительной трубки;
трубка вставляется в крышку, и место соединения также обматывается скотчем;
кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

глицерин – 15%;
спирт – 10%;
дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Как видите, сделать по чертежам дымогенератор своими руками не так уж и сложно, если следовать нашим инструкциям и схемам.

С давних пор для увеличения срока хранения продуктов применялась дымовая обработка. Ей пользуются и сейчас, только в несколько иных целях. Для запасов на долгий срок есть другие технологии и оборудование. Окуривание дымом придаёт пище особенный вкус и аромат. Этого можно добиться при помощи коптильни, в которой установлен дымогенератор для холодного копчения.

Основные сведения

Много лет для такой обработки использовалось исключительно природное сырьё. Это позволяло продуктам впитывать в себя ароматы, характерные определённых сортов деревьев. Однако в промышленных масштабах опилки используются по минимуму. В основном они заменяются различными вкусовыми добавками и заменителями. Одним из таких химикатов стал жидкий дым, небезвредный для организма. Однако для личного использования применяют генератор дыма для холодного копчения на натуральном топливе, устроенный во дворе дома или дачи.

Особенности термической обработки

Обработка дымом мяса или рыбы происходит двумя способами. Первый требует нагрева в интервале 55-110 градусов. При таком горячем копчении продукты дозревают очень быстро, но термическая обработка разлагает все полезные вещества. При неравномерном подогреве часть загруженного сырья подгорает.

Второй способ базируется на мягкой обработке при невысоких температурах в 25- 30 градусов. Это долгий процесс, но все витамины остаются на месте. Срок хранения при холодном копчении выше.

Требования к оборудованию

Для того чтобы изготовить дымогенератор для копчения своими руками, нужно задействовать информацию о способах и оборудовании. Как правило, любая постройка собственной коптилки упирается в финансы и технические возможности.

Учитывая эти особенности, нужно соблюдать такие правила:

Устройство коптильни

Описать схему этого приспособления несложно. В одной части происходит тление дров и опилок. Открытого огня не следует допускать из-за повышения температуры. Условие такого процесса — недостаток кислорода.

В другую часть помещаются продукты, которые нужно подкоптить. Между ними прокладывается коллектор для поступления дыма. Для ускорения процедуры его должно быть как можно больше. Во втором отделении нужно сделать отверстие для отвода излишков дыма и создания разрежения в этой камере.

Недостаток простейшей коптильни в необходимости постоянного контроля за уровнем топлива и периодического добавления оного. Минимизируется этот отрицательный момент применением дымового генератора.

Особенности устройства дымогенератора

Детали самодельного дымогенератора для коптильни холодного копчения не должны быть трудоёмкими, дорогими и тяжёлыми. Подручные материалы и имеющееся оборудование пригодится при его изготовлении. Основные компоненты устройства:

Ёмкость для опилок со съёмной крышкой.
Отверстие со шлангом для нагнетания воздуха снизу.
Наверху отходящий канал в коптильню.
Компрессор.

Создание оборудования для копчения

Если есть аппарат для сварки, навыки работы с ним, при наличии металлических компонентов и желания такое оборудование изготавливается за несколько часов. Для начала нужно найти чертежи дымогенератора для холодного копчения. Своими руками их можно не разрабатывать, а отыскать оптимальные варианты с помощью интернета.

Укрупненно этот агрегат состоит из таких компонентов:

Тепловой модуль.
Топливо (уголь, газ, дрова, но чаще всего щепа и опилки).
Система дымоотвода и подачи в камеру копчения.

Для личного пользования большое количество продукции не потребуется. Поэтому корпус изготавливается из части трубы. Сверху приваривают дымоотвод. Внутрь засыпают опилки.

Для создания тяги сверху компрессором нагнетается воздух. Подойдёт старый холодильный либо от аквариума. Второй предпочтительнее из-за возможности регулировки воздушного потока. Выходящий дым невысокой температуры. В результате тления открытого огня нет, поэтому не требуется частое добавление новой порции горючего.

Материалы для изготовления

Удешевление генератора возможно за счёт имеющихся обрезков различных металлических изделий. Всего потребуется несколько деталей:

Этапы сборки

Если для изготовления дымогенератора своими руками для коптильни найти круглую трубу не получится, её можно заменить квадратной аналогичного размера. Такой вариант имеет небольшое преимущество в удобстве присоединения отходящих каналов. В самой большой трубе делаются прорези по диаметру на расстоянии двух сантиметров. Это будет низ генератора дыма. В них вставляется и крепится по сторонам кусок сетки, вырезанный по сечению корпуса.

На противоположной стороне приваривается труба на 3 / 4 дюйма. Напротив — штуцер, с помощью которого подключается компрессор. Важное условие — чёткое расположение обоих компонентов на одной прямой.

Самое хитрое расположение у тонкой трубы . Сквозь штуцер, внутрь корпуса, она должна заходить на 1 сантиметр в трёхчетвертной отвод. Эта конструкция будет подавать воздух из компрессора и обеспечивать тягу, поддерживающую тление опилок. Для обустройства циркуляции дыма и воздуха в плотно набитом опилками корпусе на неё нужно одеть пружину большего диаметра. Это такой своеобразный рыхлитель, через витки которого и будут проходить потоки воздуха.

Для крышки необходим кусок железа на 1, 5 — 2 сантиметра шире, чем сечение корпуса. Для удобства нужно изготовить ручку. Её можно приварить или сделать съёмной. Средняя часть может быть деревянной. Она не сгорит ввиду низкой температуры корпуса. Чтобы крышка не съезжала, на небольшом расстоянии от края, надо приварить пруток или металлическую полоску по её периметру или радиусу.

Снизу привариваются ножки, и дымогенератор готов. Для подставки неплохо подобрать кусок металла. Это обеспечит устойчивость оборудования и противопожарную безопасность.

Принцип работы самодельного приспособления

Корпус забивается стружкой, щепой или опилками. Вся масса поджигается. После начала активного тления включается компрессор, и крышка устанавливается на место. Если всё правильно собрано, подключено, топливо сухое — начнётся активное выделение дыма и процесс копчения. Вот и весь принцип работы.

Преимущества готовых агрегатов

Самостоятельное изготовление подобного оборудования хоть и не сложное, но требует наличия сварочного аппарата и умения им пользоваться. Из-за этого появляется вариант приобретения заводского устройства для циркуляции дыма. Этот шаг обосновывается следующими преимуществами:

По этим причинам такие приборы очень популярны. Самое широкое распространение имеют следующие:

Bradley Smoker — аппарат для копчения, использующий автоматическую подачу специальных брикетов для топки. Продукты, приготовленные в нём, обладают натуральным вкусом.
Шаурмейкер — кроме автоматизированной загрузки топлива, имеет электронное управление и высокую мощность, которая обеспечит своей продукцией небольшое кафе.
Дымогенератор из Америки Weber — Stephen работает на угле и способен заменить гриль. Из-за габаритов и производительности более уместен на предприятиях общественного питания.

Топливный отсек этих приборов заполняется опилками примерно на три четверти. Полуфабрикаты помещаются в коптильную часть. За скоростью образования дыма нужно периодически следить. Время приготовления зависит от продукта. Кожух устройства требует чистки после каждого применения.

Процесс копчения ускорится, если опилки будут сухими. Для их нагрева можно поставить ТЭН для открытой установки.
У каждого дерева свой аромат дыма.
Виноградная лоза, добавленная в опилки, придаст необычный вкус продуктам.
Когда копчение происходит в сухую безветренную погоду, результат будет готов быстрее.

Если придерживаться этих советов, то ошибки в приготовлении исключаются.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

Установка прибора производится на ровную негорючую поверхность.
Окраска возможна только жаростойкой краской.
Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

Amazon.com: Smoke Daddy Magnum P.I.G. Генератор холодного дыма: Курильщики: садовые и наружные

Настройте свой собственный курильщик! Дымовой папа Magnum P.I.G. Генератор холодного дыма — лучший выбор для серьезных энтузиастов копчения мяса, вертикальных курильщиков или больших грилей! Этот генератор холодного дыма позволяет создавать индивидуальные коптильни для холодного копчения и предлагает 3-4 часа копчения при одной заправке.Он оснащен регулируемым воздушным насосом с высокой производительностью, обеспечивающим достаточную подачу воздуха для более крупных древесных стружек / кусков.

Собранные размеры: 16 ″ x 4-1 / 2 ″ — вмещает 6 чашек топлива.

Идеально подходит для курильщиков от шести кубических футов и более

Предназначен для ночного курения без присмотра или для больших грилей и коптильней.

Отлично подходит для копчения при температуре ниже 100 градусов.Также отлично подходит для горячего копчения.

Рекомендуемый тип топлива — щепа / куски (не древесные гранулы).

Используется монтажное отверстие 1-1 / 8 ″.

Размер воздушной трубки: длина 3 фута; 1/8 дюйма ID

Будет ли это работать с определенным типом курильщиков? Это будет работать с любым существующим грилем, коптильней или любым другим оборудованием, в котором коптильню можно установить на вертикальной стене.

Можно ли использовать в продукте опилки или древесные гранулы? В курильщике холодного копчения нельзя использовать опилки, и мы не рекомендуем пеллеты из-за некачественного дыма. Мы настоятельно рекомендуем использовать древесную стружку и большие куски древесины для достижения наилучших результатов.

Легко установить? Да, это очень просто установить. Для этого требуется всего лишь просверлить отверстие диаметром 1-1 / 8 дюйма в боковой части вашего устройства как можно ниже и прикрепить его с помощью прилагаемых шайб и контргаек.(Замените прецизионную алюминиевую картинку на 10-летнюю картину)

Дым — Генератор — Видео стандарт

Навигация

	JOBA 2007 36920 Besucher (102912 просмотров)

Стандарт видео

Aktuelle Zeit

Противоугонный генератор дыма + использование видеоанализа в самообслуживании bank-Powrayk | генератор тумана безопасности | машина тумана безопасности | дым безопасности | туман безопасности

Система безопасности банка основана на существующем стандарте строительства банка самопомощи , реальная среда на месте, использует передовые компьютерные технологии «идентификации» и «анализа», это своего рода компьютерная технология «визуального слияния».Видеоизображение анализируется алгоритмом анализа корреляционного изображения, а затем он может определить, есть ли поведение людей, идущих в зону самообслуживания, что может обнаруживать поведение следа в зоне самообслуживания банка в режиме реального времени, изменять пассивная сигнализация в превентивное предупреждение, активное вмешательство и остановку, улучшение эффекта предотвращения безопасности и помощь в предотвращении, остановке и борьбе с преступными событиями в зоне самообслуживания банка. Кроме того, его можно широко использовать в общественной безопасности, аэропортах, высококлассных жилых районах, тюрьмах, научно-исследовательских институтах конфиденциального характера, спецслужбах и других важных местах.

I. Функциональные преимущества продукции

1. Повышение скорости реакции безопасности банка самопомощи, основная функция этого продукта предоставляет банку предварительное предотвращение инцидентов безопасности, услуги по обработке;

2. Повышение эффективности работы, снижение общей стоимости инвестиций в банковскую безопасность;

3. Через конфигурацию противоугонного дымогенератора к месту аварийного вмешательства и остановки;

4. Количественные данные о дежурстве личного состава, усиление управления гражданской ПВО;

II.Технические преимущества продукции

1. Принимает компьютерную модульность, иерархическую структуру, каждая система работает независимо, под распределенным компьютерным управлением ЦП образует целое;

2. Новая интеллектуальная система мониторинга, использующая метод компьютерного зрения, без необходимости вмешательства человека, для повседневного управления и своевременного реагирования на ненормальную ситуацию;

3. Принят эффективный алгоритм распознавания признаков цели, и алгоритм адаптивного сопоставления шаблонов используется для различения и идентификации целей.

4. Увеличивая доступ к аналоговому видеосигналу, мы можем напрямую обращаться ко всем видам входных аналоговых видеосигналов, напрямую выполнять интеллектуальный анализ изображения, снижать потребление вторичного декодирования системы и значительно улучшать возможности анализа оборудования.

5. Использование передовых военных технологий и уникальных запатентованных технологий для обеспечения надежности и эффективности от смога.

III. Сравнительные преимущества товаров

1.Принимает программное обеспечение системы обнаружения аномалий интеллектуальной защиты банка, которая объединяет автоматическое обнаружение и анализ видеоизображения, автоматическую сигнализацию о ненормальной ситуации и эффективное распознавание целевых характеристик, а также интегрирует инновационную технологию самообнаружения следящего поведения в области безопасности и интеллектуальный сигнальный терминал с цифро-аналоговым преобразованием. и интеллектуальный инструмент мониторинга.

2. Измените пассивную сигнализацию на предварительное предупреждение, активное вмешательство и остановку, осознайте реальный смысл автоматического обнаружения, анализа, раннего предупреждения, сигнализации, видеосвязи, удаленной остановки и других специальных отраслевых процессов.

3. Система объединяет техническую защиту, гражданскую противовоздушную оборону и материальную оборону для реализации активного предотвращения, функциональной связи, немедленного уничтожения, централизованного управления и обмена информацией.

IV. Основные функции продукта

1. Профилактика

(1) Контроль безопасности зоны самообслуживания

Система может автоматически обнаруживать все виды аномальных событий в банке самопомощи, автоматически связывать соответствующие объекты в поле для предотвращения использования оборудования, а также выполнять автоматическое голосовое вмешательство и блокировку на месте происшествия.В случае возникновения чрезвычайной ситуации на месте происшествия можно дистанционно запустить и немедленно остановить противоугонное устройство и дымогенератор. В то же время он может передавать и распространять точные данные о тревоге охранникам и полицейским участкам на месте происшествия в режиме реального времени, чтобы предоставлять эффективную информацию для общественной безопасности, чтобы быстро поймать преступников.

(2) Обнаружение инцидента безопасности

Система анализирует и оценивает аномальные события в банке самопомощи, собирая видеоизображения наблюдения в реальном времени и добавляя несколько сигналов (звук, пожарная тревога, вибрационная тревога и т. Д.)). Система классифицирует ненормальные события банка самопомощи на три категории: серьезное преступление, подозрение на преступление и общее руководство.

(3) Полевая помощь

Когда система обнаруживает ненормальное событие, она немедленно запускает предупреждающий голос на месте, предупреждающую вспышку и противоугонное устройство дымогенератора (удаленная регулировка), клиенты могут использовать интерфейсное комбинированное устройство пять в одном одним щелчком мыши центр мониторинга по телефонной линии для удаленной видеосвязи.

2.Управление работой внешнего оборудования

(1) Управление работой оборудования для мониторинга

Система осуществляет управление операциями камеры видеонаблюдения банка самообслуживания, автоматически обнаруживает ненормальную ситуацию камеры видеонаблюдения, а центр видеонаблюдения напоминает о ремонте. аномалии камеры, такие как: цветной экран камеры, черный экран камеры, камера окклюзии, смещение камеры и т. д.

(2) Управление работой анализатора

Система выполняет самодиагностику внешнего анализатора, чтобы гарантировать 24-часовой непрерывный мониторинг в реальном времени.И отображение в реальном времени в центре мониторинга на дежурной платформе, мерцание зеленого цвета указывает на то, что устройство подключено к сети, мерцание серого цвета означает, что устройство отключено.

3. Обработка исключений

(1) Сигнализация и предварительная утилизация

, когда в банке самопомощи происходит ненормальное событие, система загружает информацию, относящуюся к аномальному событию, на дежурную платформу центра мониторинга через сеть. информация включает: a. текстовая информация об аномальном событии — сеть возникновения события, уровень события, время возникновения, визуальный канал.снимок экрана b. инициировано исключительное событие. c. ненормальные события до и после 3-5 секунд короткого видео. d. загрузить экран мониторинга в реальном времени в соответствии с ситуацией в сети.

(2) Удаленная ручная утилизация

Проверка и работа в соответствии с сигналом тревоги:

монитор и удаленный домофон с помощью внешнего комбинированного устройства «пять в одном». Свяжитесь с ответственным лицом

г. набор в один клик.

г. дистанционный запуск противоугонного дымогенератора

Best Type Of Bbq Smoker

Smokepistol: Набор для барбекю и курильщика: Smokepistol.com: Лучший курильщик барбекю

Старая коптильня или новый мангал.
Это дым, который делает аромат и …
SmokePistol ^{создает дым!}

Спасибо за посещение Официальный SmokePistol домашняя страница SmokePistol Генератор дыма барбекю. Вы делаете Пожар. Мы заставим его дымиться.
Холодный Курить удовольствие		Горячий Копченое избранное
	Копченый Сыр Сделать копченый сыр. Тебе даже не нужен курильщик.		Яблоко Копченый Турция Вот как сделать настоящую вещь. Когда вы сделаете этот , вы не вернетесь в магазин, купленный в магазине.
	Копченая говядина Вяленое мясо Лучшее вяленое мясо с говядиной у вас когда-либо было.Вы можете сделать это за половину стоимости этого изготовлено барахло с настоящей постной говядиной.		Барбекю Копченые ребрышки Шашлык, приготовленный на медленном огне ребра с отличным ароматом копчения. Аппетитные ребра по старинке способ.
Отличная еда, отличное развлечение и уникальные подарки. Марка эта фантастическая еда и многое другое в доме для гриля или курильщика.			*Клен Копченый Лосось* Лучшее свежее копчение лосось на дыму яблони.
The SmokePistol Более 4 часов дыма на одиночный картридж! Картриджи деревянные 9 вкусов для горячего или холодного копчения. Непрерывный полностью регулируемый дым! GrillKicker Около 30 минут дыма на картридж! Картриджи деревянные 9 вкусов для горячего или холодного копчения! Подходит для любого гриля или внутри любого курильщика!

Дом

Связаться США

О компании США

The SmokePistol Генератор дыма для барбекю на
GrillKicker на любой гриль-барбекю или курильщика!
Закажите здесь
Копченое избранное Последовательное управляемый дым для
Рецепты барбекю до 4 часов на одном картридже!
Наконечники для барбекю
Правдивые истории & nbsp Картриджи доступны в 9 вариантах!

См. больше о SmokePistol! (нажмите картина)

Просто зажгите наконечник картриджа, вставьте его в SmokePistol, и у вас будет непрерывный контролируемый дым в течение до 4 часов.	См. Дымовой пистолет инструкции Страница1, Страница2, Страница 3, Страница4 Проблемы?	Дымовой пистолет прикрепляется к любой курильщик. Здесь показан курильщик Brinkman (курильщик не в комплекте) Доступен монтажный комплект для Мастерская курильщик
	Просто 54,95 долл. США для легкого изготовления настоящего дыма. Без грязной древесной щепы, без осколков, без грязного пепла, без открывания коптильни. добавлять чипсы каждые несколько минут, … и больше не стоять рядом с курильщиком, чтобы убедиться, что он курит.
Запуск SmokePistol через 2 часа в курильщике		Легко устанавливается на любой курильщик. (Доступны блоки 110 В и 220 В)

	Картриджи из настоящего дерева доступно 9 вкусов. (Гикори, Мескит, Яблоко, Ольха, Пекан, вишня, сахарный клен, дуб и черный орех.)

Требуется только отверстие 1/2 дюйма для крепления и подвесного винта. (Подвесная концевая пластина SmokePistol)	Легко загорается Патроны обеспечивают до 4 часов непрерывного дыма на патрон.	Новый электронный дым управление дымом «BURST»

	Дымовой пистолет имеется 2 модели
	Стандартный и высокотемпературный
Стандарт ДымПистолет хорошо для большинства применений горячего и холодного копчения		Высокая температура SmokePistol разработан для применения в условиях очень горячего копчения. Это тот же блок, что и стандартный, за исключением того, что дымовая камера удалена от электроники и соединена с 18-дюймовой трубкой.

SmokePistol and GrillKicker (Дымовый пистолет и гриль-киллер) и их картриджи запатентованы.
SmokePistol и GrillKicker являются товарными знаками T&D Suppliers Inc.
Copyright T&D Suppliers Inc. 2004-2016

Пять отличных вариантов и одна плохая идея

Холодное копчение — отличный трюк, который стоит иметь в своем арсенале вкусового профиля.

Хотя холодное копчение не является безопасным способом приготовления пищи, это прекрасный способ придать им невероятный вкус. С правильным оборудованием и немного творчества вы можете добавить восхитительный дымчатый профиль практически ко всему.

Вот пять вариантов создания холодного дыма, если вы решили начать.

Пять вариантов генератора холодного дыма

Вот пять различных вариантов создания холодного дыма: от простоты использования картонной коробки до гаджетов, которые будут стоить более 100 долларов.

Выбор подходящего для вас будет зависеть от того, какое оборудование вы уже используете и какие продукты вы планируете курить.

Первый вариант: развести небольшой костер

Самый простой способ начать холодное копчение — это просто развести в коптильне небольшой огонь и использовать дефлектор, чтобы не допустить попадания прямого тепла на продукты. Вот отличное видео от Билла Уэста, в котором этот подход используется для холодного копчения сваренных вкрутую яиц.

Хотя это быстрый и простой способ получения холодного дыма, он имеет свои ограничения.Трудно поддерживать такой небольшой огонь в течение длительного времени, поэтому, если вы хотите коптить сыр в течение нескольких часов, вы можете немного биться головой. Еще одним недостатком этой техники является то, что иногда кусок дерева загорается и горит вместо того, чтобы медленно тлеть и дымиться. В этом случае вы будете терять дым и нагреваться… а мы этого не хотим.

Второй вариант: используйте коробку (это плохая идея)

Я добавляю это в смесь, чтобы показать вам, насколько легко можно сделать курильщика холодного копчения.

Очевидно, что вы немного ограничены этим дизайном, поскольку вы можете развешивать только продукты, но не потребуется слишком много творчества, чтобы выяснить, как установить решетку для гриля.

Мне нравится идея сделать такого простого курильщика, но это не для меня. Сильный ветерок унесет эту штуку на сумму более

фунтов стерлингов.

Третий вариант

: пробирки и лотки

Самым популярным способом создания холодного дыма было использование металлических трубок или поддонов, которые удерживают древесные гранулы или опилки и сжигают их медленно контролируемым образом.Я покажу вам два самых популярных бренда, но есть и другие модели / варианты, в которых используется эта концепция.

Вы можете взять любой из этих двух продуктов и положить их в стандартный гриль или коптильню и получить великолепный аромат дыма.

Коптильня пеллет A-Maze-N

Поддон для холодного копчения Pro Q

Пеллетный коптильня A-Maze-N и лоток Pro Q имеют разные размеры и конфигурации.Они отлично работают, а размер и форма действительно продиктованы тем, где и как вы планируете использовать свои. Существует множество вариантов копчения древесины для производства гранул или опилок.

Ключ к использованию любого из этих устройств — убедиться, что ваш гриль / коптильня может поддерживать достаточный поток воздуха в отсутствие дополнительного пожара.

Эти продукты популярны, потому что они отлично работают в качестве генераторов холодного дыма, но также могут использоваться в газовых или гранулированных грилях, чтобы добавить больше аромата дыма при более высоких температурах.

Четвертый вариант: мастерская установка для холодного дыма

Если у вас есть электронная электрическая курильщик Masterbuilt, обратите внимание на ее приставку для холодного копчения.

Это прекрасное приложение, которое добавляет массу функциональных возможностей Masterbuilt. Агрегат работает на древесной щепе, и вы можете получить около 6 часов дыма от одной загрузки. В дополнение к холодному копчению устройство можно включать во время горячего копчения ребер и т. Д., Если вы хотите усилить профиль дыма.Я не верю, что этот аппарат работает на электрических коптильнях Smoke Hollow, Charbroil и т. Д.

Пятый вариант: дымогенератор

Генератор холодного дыма Smoke Chief — безусловно, самый дорогой вариант в этом обзоре. Smoke Chief работает на древесных гранулах и позволяет получить трехчасовой дым от груза.

Самое приятное в Smoke Chief состоит в том, что его можно легко прикрепить практически к любому газовому грилю через имеющееся отверстие для гриля.Вы также можете использовать Smoke Chief, чтобы добавить немного дыма при жарке стейков и гамбургеров при более высоких температурах, если это необходимо.

Шестой вариант: дымовые пушки

Я предлагаю этот вариант для домашних поваров, у которых нет ямы для барбекю, и которые просто хотят добавить немного дыма в салат, коктейль или любое другое кухонное блюдо, которое вы хотите придать аромату.

Вот забавное видео, которое показывает, как пользоваться дымовым пистолетом, и дает несколько идей о том, как использовать его на кухне.

Когда НЕ использовать генератор холодного дыма

Я хочу подчеркнуть, что холодное копчение — это способ придать еде аромат, а НЕ способ ее приготовления. Важно понимать, что при холодном копчении колбас и рыбы существуют серьезные риски, присущие безопасности пищевых продуктов, и по этой причине многие ученые-диетологи не рекомендуют холодное копчение.

Есть некоторые фирменные колбасы, требующие холодного копчения для развития правильного вкусового профиля, но эти колбасы уникальны.Прежде чем приступить к безопасному холодному копчению колбасы, необходимо предотвратить рост ботулизма, выполнив следующие действия:

Уровень pH мяса должен быть достаточно низким.
Мясо должно содержать надлежащий уровень нитритов и нитратов.
Мясо должно быть инокулировано и зацвело заквасочной культурой конкурирующих и безвредных бактерий.
Мясо должно обрабатываться в абсолютно чистых условиях.

Большинство производителей домашних колбас НЕ смогут сделать это должным образом и рискуют серьезно заболеть людям, если они попытаются коптить колбасы холодным копчением.

Бекон холодного копчения — более безопасный вариант, чем колбаса, поскольку перед употреблением бекон будет приготовлен при высоких температурах.

Дымогенераторы

Представляем новый крупномасштабный дымогенератор 2018!
НОВЫЕ ВОЗМОЖНОСТИ В ЭТОМ ГОДУ:
— FAN GUARD, больше нет проводов или мусора, останавливающего вращение вентилятора

Особенности включают:
Увеличенное время работы : получите 3 ЧАСА + сейчас с заполнением на 2 унции
Более низкое энергопотребление : потребляемая мощность всего ~ 2 А при полной мощности
Отсутствие разливов и утечек : установка может наклоняться до 15 градусов без проливания
Более быстрое заполнение : всего 2 часа и готово к работе
Дымовая жидкость : одна бутылка объемом 4 унции входит в комплект дымогенератора
12 вольт требуемая мощность (для увеличения времени работы и снижения энергопотребления важно это ограничение в 12 вольт.Если у вас есть какие-либо опасения, что вы можете поставить свой дымогенератор на напряжение более 12 В, используйте регулятор напряжения, подобный приведенному здесь: Регулятор напряжения
Вы также можете найти его ниже в списке принадлежностей.)
Будет производить больше или меньше дыма. зависит от числа оборотов двигателя, просто подключив его к выходу ESC.
Включает крепежные винты из нержавеющей стали и щуп с правильной маркировкой емкости заполнения
Гарантия : Все наши дымогенераторы проверяются на безупречную работоспособность перед отправкой.Для получения дополнительной информации о гарантии загрузите и прочтите приведенную ниже инструкцию.

Простое подключение :
Два провода к выходу регулятора скорости (для пропорционального выхода дроссельной заслонки) или два провода напрямую к 12 В (для полного выхода дыма при включении), два провода напрямую к источнику питания 12 В (для вентилятора) и установка завершена. Для получения дополнительной информации об установке загрузите инструкцию ниже.

Размеры:
Длина: 4-1 / 4 дюйма (5-1 / 4 дюйма, включая монтажные петли)
Ширина: 3 дюйма
Высота: 1-7 / 8 дюйма
Вес: 5.2 унции (при заполнении)

*** ДЛЯ КЛИЕНТОВ, ПЛАНИРУЮЩИХ ИСПОЛЬЗОВАНИЕ В ПОЕЗДЕ ИЛИ ДРУГИМ ПРИМЕНЕНИИ ***
Вы можете использовать это устройство в поезде, но сначала убедитесь в следующем:
-У вас должна быть постоянная мощность источник между 11 и 12 В (что-либо более 12 В может привести к расплавлению блока)
-Убедитесь, что у вас достаточно места для установки блока, должно быть около 4-5 дюймов над вентилятором, чтобы он мог тянуть необходимый воздушный поток
— Полость или область, используемая для установки устройства, должна иметь поток воздуха, она НЕ МОЖЕТ быть герметичной, так как курильщику нужен воздух, чтобы протолкнуть устройство для работы.

Загрузите инструкцию для получения более подробной информации.Схемы установки
: фиксированный выход (подключен непосредственно к батарее)
Пропорциональный выход (подключен к контролю скорости)
Скачать лист часто задаваемых вопросов
Для получения дополнительных изображений, советов по установке и обсуждения на форуме нашей линейки дымогенераторов посетите страницу Facebook, посвященную курильщикам. : Facebook Smoke Generator Страница
ПРЕДУПРЕЖДЕНИЕ Дымовая жидкость, входящая в комплект поставки данного устройства, может иметь последствия для здоровья при использовании в течение продолжительных периодов времени в непроветриваемых помещениях для получения дополнительной информации, пожалуйста, загрузите паспорт безопасности материала ниже:
Паспорт безопасности материала СКАЧАТЬ

$ 139.95

Малогабаритная коптильная машина Harbour Models 6V — отличный способ добавить вашим моделям дополнительный штрих реализма. Устройство оснащено вентилятором с бесщеточным подшипником, обеспечивающим эффективную и бесшумную работу, низкое энергопотребление, увеличенное время работы, компактный размер и регулируемую мощность в зависимости от вашего двигателя.
Включает одну бутылку дымовой жидкости на 2 унции. Одной бутылки хватит на 12 часов дыма с помощью щупа для проверки уровня жидкости.

Размеры: 2-1 / 8 «L (2-7 / 8» с монтажными выступами) x 1-1 / 2 «W x 1-1 / 2» H
Вес: 1.4 унции. при заполнении жидкостью
Время работы: ~ 3-1 / 2 часа на 1/2 унции. жидкости
Draw: ~ 1,2 ампера при полностью открытой дроссельной заслонке Напряжение: 6 вольт (для увеличения времени работы и снижения энергопотребления важно это ограничение в 6 вольт. Если у вас есть какие-либо опасения, что вы можете поставить свой дымогенератор на напряжение более 6 вольт, используйте регулятор напряжения, подобный найденному. здесь: Регулятор напряжения
Вы также можете найти его ниже в списке принадлежностей.)
Гарантия: Все наши дымогенераторы проверяются на безупречную работоспособность перед отправкой.Для получения дополнительной информации о гарантии загрузите и прочтите приведенную ниже инструкцию.

*** ДЛЯ КЛИЕНТОВ, ПЛАНИРУЮЩИХ ИСПОЛЬЗОВАНИЕ В ПОЕЗДЕ ИЛИ ДРУГИМ ПРИМЕНЕНИИ ***
Вы можете использовать это устройство в поезде, но сначала убедитесь в следующем:
-У вас должен быть постоянный источник питания от 5,5 до 6 В
-Убедитесь, что у вас достаточно места для установки устройства, над вентилятором должно быть около 1,5-3 дюймов пространства, чтобы он мог втягивать требуемый воздушный поток.
-Полость или область, используемая для установки устройства, должна иметь воздух поток, он НЕ МОЖЕТ быть герметичным, так как курильщику требуется воздух, чтобы протолкнуть устройство для работы.

СКАЧАТЬ ИНСТРУКЦИЮ
Схемы установки: фиксированный выход (подключен непосредственно к батарее)
Пропорциональный выход (подключен к управлению скоростью)
Лист часто задаваемых вопросов Загрузить
Для больше изображений, советов по установке и обсуждения на форуме нашей линейки дымогенераторов посетите страницу Facebook, посвященную курильщикам, здесь: Facebook Smoke Generator Страница
ПРЕДУПРЕЖДЕНИЕ Дымовая жидкость, поставляемая с этим устройством, может оказывать воздействие на здоровье, если ее использовать в больших количествах. Указанные периоды времени в непроветриваемых помещениях для получения дополнительной информации, пожалуйста, загрузите паспорт безопасности материала ниже:
Паспорт безопасности материала СКАЧАТЬ

105 долларов США.00

Малогабаритная коптильня Harbor Models 12 В — отличный способ добавить дополнительный штрих реализма к вашим моделям. Устройство оснащено вентилятором с бесщеточным подшипником, обеспечивающим эффективную и бесшумную работу, низкое энергопотребление, увеличенное время работы, компактный размер и регулируемую мощность в зависимости от вашего двигателя.
Включает одну бутылку дымовой жидкости на 2 унции. Одной бутылки хватит на 12 часов дыма с помощью щупа для проверки уровня жидкости.

Размеры: 2-1 / 8 «L (2-7 / 8» с монтажными выступами) x 1-1 / 2 «W x 1-1 / 2» H
Вес: 1.4 унции. при заполнении жидкостью
Время работы: ~ 3-1 / 2 часа на 1/2 унции. жидкости
Draw: ~ 1,2 ампера при полностью открытой дроссельной заслонке Напряжение: 12 вольт (для увеличения времени работы и снижения энергопотребления важно это ограничение в 12 вольт. Если у вас есть какие-либо опасения, что вы можете поставить свой дымогенератор на напряжение более 12 вольт, используйте регулятор напряжения, подобный найденному. здесь: Регулятор напряжения
Вы также можете найти его ниже в списке принадлежностей.)
Гарантия: Все наши дымогенераторы проверяются на безупречную работоспособность перед отправкой.Для получения дополнительной информации о гарантии загрузите и прочтите приведенную ниже инструкцию.

*** ДЛЯ КЛИЕНТОВ, ПЛАНИРУЮЩИХ ИСПОЛЬЗОВАНИЕ В ПОЕЗДЕ ИЛИ ДРУГИМ ПРИМЕНЕНИИ ***
Вы можете использовать это устройство в поезде, но сначала убедитесь в следующем:
-У вас должен быть постоянный источник питания от 11 до 12 В
-Убедитесь, что у вас достаточно места для установки устройства, над вентилятором должно быть около 1,5-3 дюймов пространства, чтобы он мог втягивать требуемый воздушный поток.
-Полость или область, используемая для установки устройства, должна иметь воздух потока, его НЕВОЗМОЖНО герметизировать, так как курильщику необходим воздух, чтобы протолкнуть устройство для работы.

СКАЧАТЬ ИНСТРУКЦИЮ
Схемы установки: фиксированный выход (подключен непосредственно к батарее)
Пропорциональный выход (подключен к контроллеру скорости)
Лист часто задаваемых вопросов Загрузить
Для больше изображений, советов по установке и обсуждения на форуме нашей линейки дымогенераторов посетите страницу Facebook, посвященную курильщикам, здесь: Facebook Smoke Generator Страница
ПРЕДУПРЕЖДЕНИЕ Дымовая жидкость, поставляемая с этим устройством, может оказывать воздействие на здоровье, если ее использовать в больших количествах. Указанные периоды времени в непроветриваемых помещениях для получения дополнительной информации, пожалуйста, загрузите паспорт безопасности материала ниже:
Паспорт безопасности материала СКАЧАТЬ

105 долларов США.00

НАКОНЕЦ ЭТО ЗДЕСЬ !!!
Harbour Models выпустила новый ЭКСТРА-МАЛЕНЬКИЙ ДЫХАТЕЛЬ!

Дымогенератор сверхмалого размера — отличный способ добавить реализма вашим маленьким моделям с дистанционным управлением. Устройство оснащено бесщеточным вентилятором с подшипником скольжения для эффективной и бесшумной работы, очень низким энергопотреблением, увеличенным временем работы и очень компактным размером 1 1/2 л, 1 1/2 Вт и 1 1/2 H без трубок / проводка и вес чуть более 1 унции при заполнении жидкостью, подходит для большинства моделей 24 лет и младше, которые предлагают минимальное пространство для установки.Конструкция с малым разливом идеально подходит для каменных гусениц, которые работают под крутыми углами, а также для небольших лодок, которые имеют тенденцию к качению, крену или ударам. Курильщики Extra Small Scale будут выпускать изрядное количество дыма, пропорциональное их сверхкомпактным размерам.

Идеально подходит для миниатюрных моделей всех типов. Отлично работает на кораблях, скоростных катерах, поездах, танках и даже автомобилях! Наша новая технология позволяет этому устройству трястись, толкаться, скользить и даже катиться под углом до 40 градусов и не проливаться!

Поставляется с двумя ножками трубки 1/4 дюйма, двусторонней лентой, предварительно прикрепленной к нижней части для облегчения установки, тампоном со спиртом для очистки места крепления, инструкцией и одной бутылкой объемом две унции с дымовой жидкостью (хорошо около 10 часов работы).

Для увеличения времени работы и снижения энергопотребления важно ограничение по напряжению. Если у вас есть какие-либо опасения, что вы можете подавать на дымогенератор больше вольт, чем указано на устройстве, используйте регулятор напряжения, подобный тому, который указан ниже в списке принадлежностей.

Это устройство должно быть подключено к выходу электронного регулятора скорости, вы не можете подключать его напрямую к батарее или источнику питания.

Доступны три различных входа напряжения, выберите из раскрывающегося меню.

Гарантия: Все наши дымогенераторы проверяются на безупречную работоспособность перед отправкой. Для получения дополнительной информации о гарантии загрузите и прочтите приведенную ниже инструкцию.

ЗАГРУЗИТЬ ИНСТРУКЦИЮ
FAQ Загрузить
ПРЕДУПРЕЖДЕНИЕ Дымовая жидкость, поставляемая с этим устройством, может иметь последствия для здоровья при длительном использовании в непроветриваемых помещениях. Для получения дополнительной информации загрузите паспорт безопасности материала ниже:
MSDS SHEET DOWNLOAD

Картинок:

105 долларов США.00

Всегда хотели получить эффект взбивания дыма? Теперь вы можете это получить!

Для использования с новым или бывшим в употреблении МАЛЕНЬКИМ ДЫМОМЕРом, он не работает с крупногабаритным дымогенератором.

Набор позволяет дооснастить ваш малогабаритный коптильня вторичным вентилятором, который придаст выходной мощности эффект пульсирующего глушителя.
Просто следуйте предоставленным пошаговым инструкциям о том, как установить это непосредственно на ваше устройство.

Вот инструкции для чтения: Скачать Инструкцию

13 $.95

Дополнительная дымовая жидкость для дымогенератора.
Контейнер на 2 или 4 унции — выберите из раскрывающегося меню.

Эта жидкость — продукт на нефтяной основе. НЕ глотать. Хранить в недоступном для детей и защищенном от прямых солнечных лучей месте.

ПАСПОРТ СКАЧАТЬ

Используйте эту дымовую жидкость с дымогенераторами всех моделей Harbour.

7.95 $

Теперь вы можете легко подключить свой дымогенератор. Эта прозрачная полиуретановая трубка позволяет легко избегать препятствий внутри корпуса.Трубка также скользит прямо над выходом дымогенератора с правильным трением для плотного уплотнения, при этом позволяя легко снимать при повторном заполнении.
Внутренний диаметр: 5/8 «
Внешний диаметр: 3/4 «
Толщина стенки: 1/16 дюйма

Продается у лапки
Подходит для HAR301-12 или более старой модели HAR301-MII, Large Smoker

2,69 долл. США

Без проблем. направьте дым на несколько выходов.

Для использования с трубкой диаметром 5/8 дюйма, которая работает с нашими крупномасштабными дымогенераторами HAR301-12 или более старой моделью HAR301-MII
1 / упаковка

$ 1.69

Для использования с трубкой диаметром 5/8 дюйма, которая работает с нашими крупномасштабными дымогенераторами HAR301-12 или более старой моделью HAR301-MII
1 / Pack

$ 1,99

Подходит 5 / 8-дюймовая трубка
1 / упаковка

1,25 $

Теперь вы можете легко подключить дымогенератор к водопроводу. Эта прозрачная полиуретановая трубка позволяет легко избегать препятствий внутри корпуса. Трубка также скользит прямо над выходом дымогенератора с правильным трением для плотного уплотнения, при этом позволяя легко снимать при повторном заполнении.
Внутренний диаметр: 3/8 дюйма
Внешний диаметр: 7/16 «
Толщина стенки: 1/16 дюйма

Продается у лапки
Подходит для мелкомасштабных курильщиков HAR350-6, HAR350-12

$ 0,99

Не проблема. дым на несколько выходов.
1 / упаковка

1,49 $

Подходит для трубки 3/8 » 1 / упаковка

$ 0,99

Подходит для трубки 3/8 «
1 / упаковка

$ 1,39

Коптильня Начальник коптильни | Электрический генератор холодного дыма — продукты коптильни

Начальник отдела дыма 2.0 — это версия оригинального Smoke Chief из нержавеющей стали с многочисленными обновлениями и функциями. Этот Smoke Chief из нержавеющей стали выкачивает невероятное количество холодного дыма и может быть легко подключен к любому грилю или другому шкафу, чтобы превратить его в коптильню. Smoke Chief 2.0 заправляется пеллетами для барбекю и подключается к стандартной розетке.

Новые функции Smoke Chief 2.0 включают увеличенный медный ствол для большего выхода дыма и уменьшения скопления креозота; корпус из матовой нержавеющей стали для исключительной прочности; дополнительные прорезанные лазером вентиляционные отверстия для увеличения потока воздуха и охлаждения; вентилятор с двумя шарикоподшипниками и алюминиевый корпус для снижения теплопередачи и увеличения мощности; и более прочный выключатель питания для увеличения срока службы.

Smoke Chief работает, просто наполняя трубку гранулами для барбекю, затем вставляя ее в розетку, и все готово. На большинстве грилей он находится рядом с грилем и направляет дым через уже имеющееся отверстие для гриля. Smoke Chief работает от источника питания 12 В постоянного тока или 110 переменного тока (стандартная бытовая розетка).

Smoke Chief используется с газовыми грилями, пеллетными грилями, угольными грилями, коптильнями и множеством других устройств для приготовления пищи на открытом воздухе. Smoke Chief легко прикрепить к любому из этих устройств и настроить без особых усилий.

Этот генератор холодного дыма предлагает безграничные возможности для ароматизации ваших любимых блюд благодаря разнообразию вкусов гранул барбекю. Ароматизаторы гранул BBQ доступны в 5 вариантах от Smokehouse Products, включая ольху, яблоко, вишню, гикори и мескит. Поскольку Smoke Chief является генератором «холодного дыма», вы можете коптить ряд новых продуктов, таких как сыры, яйца, бобы, соль и многое другое, в дополнение к обычному мясу, ребрам, рыбе, свинине, говядине, ветчине и другим.

Smoke Chief позволяет поварам коптить продукты как профессионалы!

Предупреждение о предложении 65 штата Калифорния : Рак и вред репродуктивной системе — www.P65Warnings.ca.
