Промышленный трехфазный счетчик электроэнергии «ЭМИС-ЭЛЕКТРА 975»




















Номинальное напряжение 3×230/400В
Частота сети 47,5-52,5 Гц
Базовый ток прямое включение — 10 А; трансформаторное включение — 5 А
Максимальный ток прямое включение — 100 А; трансформаторное включение — 7,5 А
Стартовый ток прямое включение — 0,04 А; трансформаторное включение — 0,02 А
Класс точности прямое включение — 1,0; трансформаторное включение
Основные выходные сигналы и интерфейсы PLC, импульсный, GPRS
Дополнительные выходные сигналы и интерфейсы Оптический, RS-485
Мощность, потребляемая цепями напряжения ≤1. 5 Вт/5В⋅А
Мощность, потребляемая цепями тока ≤2 В⋅А
Средняя наработка на отказ не менее 160 000 часов
Скорость передачи данных до 57600 бит/сек
Средний срок службы не менее 30 лет
Время хранения показаний при отключении не менее 16 лет
Степень защиты от пыли и влаги IP 54
Масса не более 2,5 кг
Погрешность хода часов не более ±0,5 с/сутки
Диапазон рабочих температур от -55 до +70°С
Межповерочный интервал 16 лет

Как подключить трехфазный счетчик электропитания

Трехфазный электросчетчик предназначается для трехфазной сети.


Трехфазный электросчетчик предназначается для трехфазной сети. Выбирая прибор, следует учитывать, что они бывают трех типов: прямого, косвенного и полукосвенного включения. Первый тип подходит для подключения непосредственно в сеть 220В или 380В. Косвенные счетчики используются для высоковольтных трансформаторов. Полукосвенные электросчетчики необходимы в случае, если требуется подключение к сети не напрямую, а через трансформатор. Схема трехфазного счетчика электроэнергии основана на одних и тех же принципах, вне зависимости от типа счетчика. Если осуществлять установку и подключение трехфазного электросчетчика самостоятельно, без помощи профессионала, возможно, придется повозиться.


Установка трехфазного счетчика электропитания проходит в несколько этапов. Важно придерживаться основных правил при подключении:




  • Отключите электропитание перед тем, как начать работы. Воспользуйтесь индикатором тока, чтобы убедиться, что на проводке нет напряжения.


  • Устанавливаем счетчик на DIN-рейку. Можно воспользоваться дополнительно металлической пластинкой, которая входит в комплект.


  • Подключать фазы нужно в определенном порядке, иначе счетчик не будет работать. Если в вашем распоряжении нет приспособления для определения фаз, воспользуйтесь методом «тыка». Подключаете фазы, если устройство не работает, снова выключайте напряжение и меняйте местами фазы. В итоге должно получиться так: 1, 3, 5 входная клемма – 1, 2, 3 вводные фазы соответственно. 2, 4, 6 клемма – выходные 1, 2, 3 фазы. 7 клемма для ввода ноля, 8 – для выхода. «Земля» подсоединяется непосредственно к шине заземления на электрощите.


  • Когда все контакты хорошо закреплены, можно включать напряжение. Если все сделано в правильной последовательности, загорится красный индикатор.

  • Кроме установки трехфазного электросчетчика, не забудьте о том, что его нужно опломбировать.

Схема подключения трехфазного счетчика электроэнергии достаточно простая. Главное следовать последовательности и выполнять все в соответствии с инструкцией трехфазного счетчика, которая обязательно идет вместе с прибором.

Принцип работы электронного счетчика электроэнергии

Никто не спорит с тем, что электричество – это благо, но за него надо платить.

Счетчики электроэнергии, установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.

Виды приборов

Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.

При этом различают несколько вариантов счетчиков.

Определиться с выбором электронного счётчика поможет данный материал: https://teplo.guru/elektrichestvo/schetchiki/kakoj-luchshe-postavit-v-kvartire.html

Они делятся:

  • по принципу подключения – на приборы прямого и трансформаторного включения;
  • по измеряемым величинам – на однофазные и трехфазные;
  • по конструкции – на механические, электронные и гибридные;
  • по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.

Об установке электросчётчика в частном доме можно прочитать здесь: https://teplo.guru/elektrichestvo/schetchiki/ustanovka-v-chastnom-dome.html

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

  1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
  2. Обладает меньшими размерами по сравнению с механическими.
  3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
  4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Примите к сведению: первая проверка проводится на заводе – ее дата указывается в паспорте прибора.

Одновременно с достоинствами обычно выделяют некоторые недостатки. К ним относят более высокую стоимость и их ненадежность: несмотря на уверения производителей, электронные модели приходится менять чаще механических. Последние способны работать несколько десятков лет, так как в них практически нечему ломаться.

Принципиальная схема электронного счетчика. (Для увеличения нажмите)

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

  1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.
  2. Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения. Это помогает в снятии показаний счетчика.

Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.

При выборе электронного электросчетчика лучше остановиться на моделях в большим гарантийным сроком и указанным сроком службы, а также проследить, чтобы в городе была мастерская компании.

Чтобы безошибочно снять показания с электросчётчика рекомендуется изучить данный материал: https://teplo.guru/elektrichestvo/schetchiki/kak-snyat-pokazaniya. html

Это поможет сократить расходы в случаи поломки или установки нового.

Электронный вариант счетчика на сегодняшний день пользуется большим спросом в квартирах и домах. Благодаря расширенным возможностям он предотвращает хищения энергии и может помочь сберечь деньги владельцу жилплощади.

Выбирая модель, не стоит скупиться: дешевый вариант, сделанный из непрочных материалов, прослужит намного меньше, чем более дорогой.

Смотрите видео, в котором на примере конкретной марки рассмотрены особенности электронных счетчиков электроэнергии:

Оцените статью: Поделитесь с друзьями!

устройство и разновидности агрегатов, как правильно подключить прибор учета электроэнергии

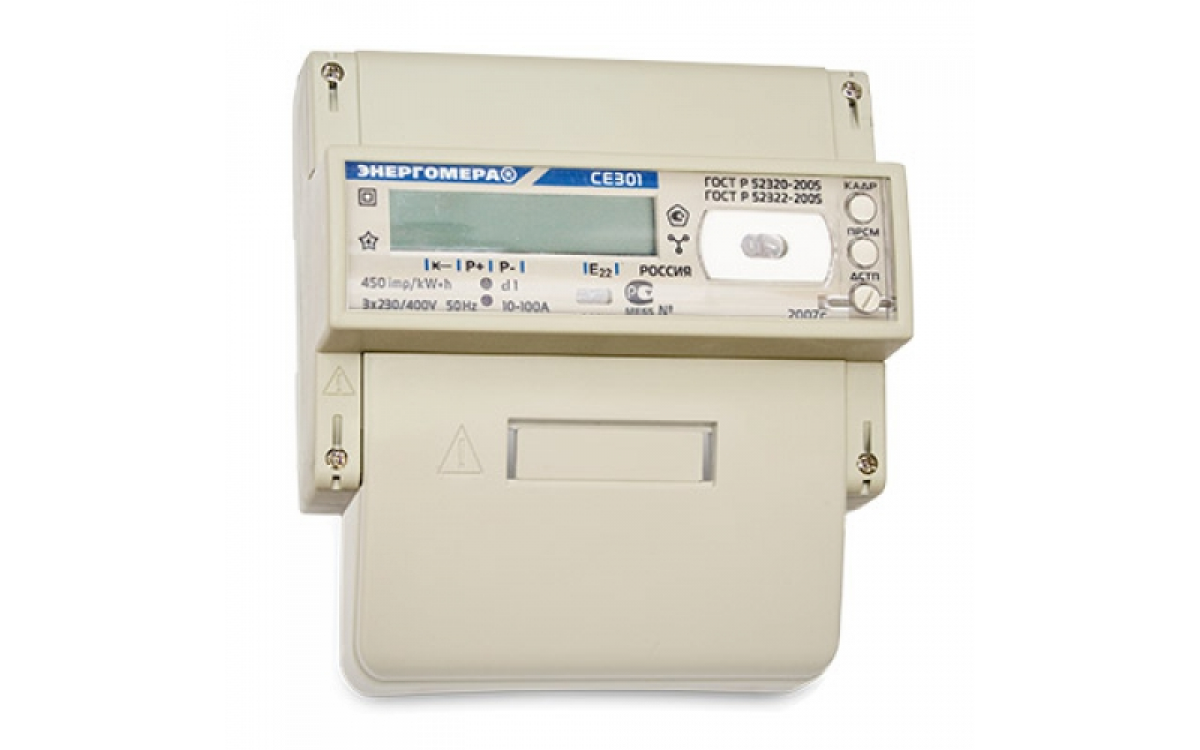

Трехфазный счетчик — прибор для измерения расхода электроэнергии в сети переменного тока напряжением 380 В. Однофазные счетчики применяются в сетях 220 В в офисных и жилых помещениях. Приборы, работающие в трехфазной сети, устанавливаются на крупных промышленных предприятиях. С применением мощного электрооборудования все чаще они используются в электрических магистралях частных и загородных домов.

Виды приборов

Трехфазные электросчетчики разделяются по типам подключения и измеряемых величин, разновидности конструкций. По способу подсоединения к электрической сети они делятся на 2 вида. К ним относятся:

  1. Прямое подключение — приборы устанавливаются непосредственно в сети 220 или 380 В. Они обладают способностью пропускать мощность до 60 кВт и максимальный ток — до 100 А. Подключение осуществляется проводами сечением от 1,5 до 2,5 мм².
  2. Косвенное подсоединение — счетчики подключаются через трансформаторы и используются в сетях высокого напряжения. Чаще они используются на крупных производственных территориях.

Конструктивно приборы бывают индукционными и электронными. В индукционных аппаратах отсчет происходит благодаря вращению токопроводящего диска под действием магнитного поля от катушек.

Такие агрегаты называются еще электромеханическими. Количество оборотов диска прямо пропорционально количеству израсходованной электрической энергии. У этих счетчиков есть ряд недостатков:

  • отсутствие дистанционного снятия показаний;
  • большая погрешность;
  • однотарифность;
  • возможность использования неучтенной электроэнергии.

Все чаще им на замену приходят электронные приборы, в которых напряжение действует на твердотельные элементы, преобразующих аналоговые сигналы в импульсы.

К преимуществам электронных счетчиков относятся: многотарифность, дистанционное снятие показаний, длительный срок службы, высокая точность измерений.

Конструктивные особенности и принцип действия

Трехфазный прибор отличается от однофазного способностью работать в сетях, где номинальная мощность составляет от 15 кВт и выше. Они считаются многофункциональными агрегатами, так как могут применяться как в бытовых сетях, так и для контроля работы трехфазных электродвигателей. В конструкцию прибора входят:

  • разборный корпус;
  • две обмотки: токовая, напряжения;
  • алюминиевый диск;
  • магнит для остановки диска;
  • червячная передача;
  • счетный механизм.

Между двумя электромагнитами располагается алюминиевый диск. Токовый магнитопровод подсоединяется последовательно, а электромагнит напряжения — параллельно. При включении счетчика по обмоткам проходит ток, который вызывает переменные магнитные потоки.

Они пронизывают диск и образуют индукционные вихревые токи, которые взаимодействуют с потоками и заставляют диск вращаться. Через червячную передачу происходит периодичное вращение счетного механизма.

Основными элементами электронного прибора считаются: трансформаторы тока и напряжения, преобразователь, контроллер, клеммы. Преобразователь получает аналоговые сигналы с датчиков тока и превращает их в цифровые импульсы.

Импульсы поступают в контроллер и на дисплее отображаются цифры, показывающие текущее значение электроэнергии.

Трехфазные счетчики подключаются как к трехпроводным схемам, так и четырехпроводным. Приборы способны хранить всю информацию с привязкой ко времени.

Популярные модели

Наиболее популярными считаются многотарифные трехфазные счетчики. Существует множество электронных моделей, выпускаемые российскими производителями. К ним относятся:

  1. Меркурий 236 ART-02 RS 100 A — прибор предназначен для учета активной и реактивной электроэнергии при прямом подключении. Обладает устройством для длительного хранения информации и ее передачи в центр сбора. Учет показаний осуществляется по 4 тарифам.
  2. Нева 303 1S0 5—100 A — комбинированное устройство, которое может применяться как в однофазных, так и трехфазных сетях. Дисплей дополнительно оборудован светодиодным индикатором.
  3. Энергомер ЦЭ 6803 В/1 — однотарифный счетчик, который устанавливается на DIN-рейку. Максимальная сила тока для прямого подключения составляет 100 А. Продукция выпускается ставропольским акционерным обществом.
  4. Агат 3−1.50.5 — электронный многотарифный прибор с цифровой индикацией от московских производителей. В конструкцию встроен интерфейс связи IRDA. Счетчик оснащен защитой от распространенных приемов хищения электроэнергии. Срок службы — 32 года.

Можно еще отметить механические и электронные модели счетчиков от российских компаний Матрица, Омрон, Каскад и др.

Схема подключения

Чтобы подключить трехфазный счетчик, необходимо наличие вводного выключателя с тремя или четырьмя контактами. Не рекомендуется использовать три однополюсные автомата, так как в них защитное отключение происходит не одновременно. Клеммы прибора подключаются слева направо:

  • 1 и 2 — вход и выход первой фазы;
  • 3 и 4 — вторая фаза;
  • 5 и 6 — подключение третьей фазы;
  • 7 и 8 — точки подсоединения нулевого провода.

Заземляющий провод обычно выводится через отдельную колодку. Перед началом монтажа нового счетчика следует отключить вводный автомат. Если крепление старого счетчика не подходит, то предварительно с помощью дрели просверливаются новые монтажные отверстия. Затем с помощью самонарезающих шурупов счетчик устанавливается на специальную площадку.

Некоторые модели монтируются непосредственно на DIN-рейку электрического щита. После проверки надежности крепления прибора осуществляется последовательное соединение проводов слева направо. После подсоединения проводов включается автомат, и счетчик проверяется на нагрузку.

Для регистрации и опломбирования прибора приглашается соответствующий специалист.

Электросчетчик электронный трехфазный многотарифный (Т8) активной и реактивной энергии Маяк 302АРТ 5(10)А 3~230/400В [0,5S/1,0] ТИК, PLC / оптопорт, транс.тока, ЖКИ, выход сигнализации, на монтажную панель IP51 Маяк 302АРТ.151Т.2ИОС2Б ННПО имени М.В.Фрунзе

Наименование изделия у производителя Маяк 302АРТ
Исполнение по типу сети трехфазный
Способ подключения к сети полукосвенный (трансформаторный)
Номинальное напряжение, Un 3~230/400В,
Диапазон рабочих частот 50Hz
Максимальный ток 10А
Номинальный/базовый ток
Условное обозначение рабочих токов 5(10)А
Тип учитываемой электроэнергии (A/R) активной и реактивной энергии,
Класс точности (активной/реактивной энергий) [0,5S/1,0],
Исполнение по количеству тарифов многотарифный,
Количество тарифов (Т8)
Тип тарификатора (для многотарифных счетчиков) внутренний
Особенность исполнения по каналам учета
Встроенные интерфейсы связи PLC, оптопорт,
Наличие импульсного выхода имп. выход,
Встроенное дополнительное оборудование выход сигнализации,
Тип отсчетного устройства ЖКИ,
Тип датчика(ов) тока датч.транс.тока,
Стартовый ток (чувствительность)
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более 9,0(1,9)
Полная мощность (V·A), потребляемая цепью тока, не более 0. 1
Передаточное число, имп/kW, имп/kVAr 5000
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа на монтажную панель
Ширина в модулях (для модульных исполнений)
Степень защиты корпуса, IP IP51
Измерение качества электроэнергии
Ведение журналов по измеряемым значениям и событиям есть
Наличие электронной пломбы
Возможность подключения резервного питания есть
Сечение подключаемого провода
Межповерочный интервал 16 лет
Гарантийный срок эксплуатации
Средний срок службы 30 лет
Сертификация в госреестре средств измерений России и СНГ есть
Диапазон рабочих температур, °C от -40°C до +60°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия МАЯК302АРТ 302 Маяк302 APT 302APT Маяк302APT 5(10)A 8 тарифов
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FN19.65.27.23
Статус компонента у производителя

Меркурий 230. Технические характеристики и модификации.

Все модификации Меркурий 230 в наличии, узнать цены и оформить заказ можно по телефонам +7 495 922-17-70, +7 903 685-55-36
электронной почте [email protected]

Выбрать и купить модификации Меркурий 230

Электросчётчики серии Меркурий 230 ART

Электросчётчики серии Меркурий 230 AR

Электросчётчики серии Меркурий 230 AМ




Трехфазный электронный счетчик Меркурий 230 предназначен для коммерческого, а также технического учета расхода электроэнергии в сетях переменного тока. Принцип работы электронных счетчиков заключается в преобразовании сигналов, поступающих с датчиков напряжения тока, в величины, пропорциональные мощности и энергии. При этом показания электронных счетчиков можно считывать как с самого прибора на месте эксплуатации, так и удаленно посредством различных типов интерфейсов.

Спектр применения Меркурий 230 широк – он используется в промышленной и бытовой сфере. Электросчетчики Меркурий 230 в различных модификациях AM и ART часто устанавливаются в загородных домах и коттеджах, где используется много энергоемких приборов, котельное оборудование, подогревы полов, наружное освещение и многое другое. Трехфазные счетчики 230-й серии зарекомендовали себя и исправно служат в жилищно-коммунальном хозяйстве (ЖКХ), на различных предприятиях, малых и средних производствах. Модификации счетчиков Меркурий  230 трансформаторного типа подключения, применяются в крупном промышленном производстве и могут работать как автономно, так и в сопряжении с АСКУЭ — автоматизированной системой контроля учета электрической энергии.

Серия счетчиков Меркурий 230 самая широкая по количеству имеющихся модификаций в линейке производителя. Это вызвано тем, что к основной задаче ведения точного учета расхода электроэнергии добавляются требования по детальному контролю за расширенным рядом параметров данных измерений. Сочетать все возможности измерений в одной модели не имеет смысла, такой многофункциональный счетчик нужен не всем и будет иметь слишком высокую стоимость. Для того, чтобы можно было выбирать необходимые параметры без ущерба нужным техническим условиям и бюджету ООО «НПК «Инкотекс» выпускает несколько основных модификаций Меркурий 230, которые в свою очередь имеют различный набор дополнительных возможностей. Соответствующие функции отражаются буквенными символами после серии и модификации прибора. Счетчики Меркурий серии 230 могут быть либо с электронномеханическим отсчетным устройством или с жидкокристаллической индикацией (ЖКИ), на изображении ниже можно визуально их увидеть.







Меркурий 230 непосредственного и трансформаторного включения

сводная таблица модификаций с упрощенным описанием основных различий

Меркурий 230 AM

Меркурий 230 AR

Меркурий 230 ART

Меркурий 230 ART2

трехфазный

трехфазный

трехфазный

трехфазный

однотарифный

однотарифный

многотарифный

многотарифный

ОУ

ЖКИ

ЖКИ

ЖКИ

учет активной электроэнергии в однотарифном режиме

учет активной и реактивной электроэнергии и мощности в одном направлении

учет активной и реактивной электроэнергии и мощности в одном направлении

учет активной и реактивной электроэнергии и мощности в двух направлениях

модификации:

АМ-00 5(7,5)A

АМ-01 5(60)A

АМ-02 10(100)A

АМ-03 5(7,5)A

модификации:

АR-00 5(7,5)A

АR-01 5(60)A

АR-02 10(100)A

АR-03 5(7,5)A

модификации:

АRT-00 5(7,5)A

АRT-01 5(60)A

АRT-02 10(100)A

АRT-03 5(7,5)A

модификации:

АRT2-00 5(7,5)A

АRT2-01 5(60)A

АRT2-02 10(100)A

АRT2-03 5(7,5)A



В разработке и создании модельного ряда серии 230 Меркурий были использованы самые передовые технологии и последние достижения в области электроприборостроения, а также учитывался и положительный опыт других производителей. В результате данный счетчик в своей ценовой категории на сегодня по техническим характеристикам, функциональному наполнению и простоте использования не имеет аналогов в России.

Счетчик Меркурий 230 является сложным прибором, осуществляющим не только свою основную задачу – учет электроэнергии, но и обладающий рядом других дополнительных функций (модификации ART):

-учет и хранение сведений о потребленной энергии за определенный временной период в многотарифном режиме; средней мощности в течение программируемого интервала времени от 1 до 45 минут; сведений о технических потерях.
-измерение различных параметров сети, состояния и режимов работы прибора.
-реализация управления внешними устройствами;
-наличие встроенных часов и ведение журнала событий для фиксирования дат значащих операций со счетчиком, изменения его состояния и т. д.

Конструкция данного электросчетчика включает корпус, контактную колодку, защитную крышку колодки и устройство управления, измерения и индикации (УУИИ). Токовые трансформаторы служат элементами измерения тока, резистивные делители — напряжения. От них сигналы передаются в аналого-цифровой преобразователь микропроцессора, который производит их преобразование в цифровые коды. Из них микропроцессор выводит величину, эквивалентную мгновенной активной мощности, интегрирование которой во времени позволяет получать показатели активной энергии. Также микропроцессор осуществляет управление всеми узлами электросчетчика и алгоритмы измерения в соответствии с установленной в памяти счетчика программой. Внешнее управление производится через различные программные интерфейсы. Все модели этого ряда отличаются расширенным диапазоном рабочих температур, высокой надежностью, технологическим запасом по классу точности, низким энергопотреблением прибора, возможностью использования и в автономном режиме, и в составе АСКУЭ, двойным режимом индикации, широким перечнем типов интерфейсов, что позволяет управлять и контролировать работу прибора.

Таким образом, счетчик Меркурий 230 являет собой хорошее соотношение надежности, функциональности, качества и доступной цены.

Трехфазный счетчик электроэнергии: выбор, монтаж, подключение

Постоянно возрастающие нагрузки электроприборов, доступность электрооборудования с напряжением питания 380 Вольт, заставляют всё чаще встречать в частном доме трёхфазный счётчик электроэнергии. Применение многофазной цепи даёт возможность равномерно распределить электрическую нагрузку, избежать ненужных электромагнитных помех в сети, использовать профессиональное оборудование, не теряя его КПД.

Как выбрать трёхфазный счётчик

Счётчики электрической энергии разделяются на индукционные и электронные. Электрический трёхфазный однотарифный счётчик конструктивно похож на однофазный, внутри него находятся три катушки напряжения и три токовые катушки. Наведённое электромагнитное поле, вследствие протекания электрического тока, вращает алюминиевый диск, который, в свою очередь, предаёт вращение счётному механизму. Электронный трёхфазный счётчик содержит специальные датчики напряжения и тока, информация с этих датчиков обрабатывается специальным контроллером, позже шаговый электрический двигатель вращает счётный механизм, или же данные измерений выводятся на ЖК-дисплей.

Сейчас всё большую популярность набирают электронные счётчики электрической энергии трёхфазные двухтарифные, в их контроллер встроены часы, с помощью которых распределяется потреблённая энергия в разное тарифное время. Использование таких счётчиков приносит значительную экономию, благодаря тому, что в ночное время электроэнергия значительно дешевле.

Среди электронных счётчиков, сейчас можно встретить трёхфазный счётчик с пультом. В этом случае, в прибор учёта монтируется дополнительный блок, активировав который можно замедлить ход счётчика или вовсе его остановить. И хотя устройство спрятано в корпусе, а продавцы гарантируют на нём подлинные пломбы, есть риск определения такого счётчика электроэнергии как недоброкачественного.

Монтаж трёхфазного счётчика

Монтаж 3-х фазного счетчика

Требования к установке счётчика на 380 В несколько серьезней, чем к обыкновенным однофазным счётчикам. Устанавливать счётчик желательно в металлический ящик, рядом с отключающим коммутационным аппаратом. Также, желательно чтобы имелся выполненный надлежащим образом контур защитного заземления. Должен быть обеспечен свободный доступ к прибору учёта для представителей энергоснабжающей организации, в случае снятия показаний с трёхфазного счётчика или проверки правильностьи его подключения и работы. Подключение трёхфазного электросчётчика должно выполняться с симметричным распределением нагрузки, чтобы не перегружать линии электропередач.

Подключение трёхфазного счётчика электроэнергии

По способу подключения различают счётчики прямого, косвенного и полукосвенного включения. Подключение счётчика прямого включения достаточно простое: на первую, четвёртую и седьмую клеммы подключается фазные выводы вводного кабеля, на третью, шестую и девятую – отходящие фазные выводы. Нулевые выводы подключаются на десятую и одиннадцатую клеммы соответственно. Клеммы напряжения (вторая, пятая, восьмая) в этом случае соединены перемычками с фазными вводами. Более наглядный пример приведён на рисунке 1.

Рисунок 1. Схема прямого подключения трёхфазного электросчётчика.

Такой способ подключения наиболее распространён в быту. Поскольку входное напряжение не превышает 380 В, а величина номинального пропускного тока, у современных трехфазных счетчиков достигает 100 А, что вполне перекрывает потребности частного дома в электроэнергии.

Подключение трёхфазного счётчика полукосвенного включения несколько сложнее, да и в этом случае понадобится счётчик поддерживающий режим работы с трансформаторами тока и собственно сами преобразователи тока.

В случае с таким подключением, к токовым клеммам трехфазного счетчика электроэнергии подключаются выводы трансформаторов тока, и очень важно не перепутать начало и конец обмотки. То есть, к выводам счётчика: один, четыре, семь – подключаются вывода трансформатора с маркировкой И1, к клеммам: три, шесть и девять – вывода И2. Как подключить трёхфазный счётчик с трансформаторами тока, лучше рассмотреть на примере классического индукционного прибора учёта САУ4У-И672М, рисунок 2.

Рисунок 2. Схема подключения трёхфазного электросчётчика с ТТ.

Случай с косвенным подключением прибора учёта предусматривает высоковольтный ввод электрического напряжения, измерительные трансформаторы напряжения и специальный трёхфазный электросчётчик на номинальное напряжение 100 В. Поскольку такие случае в частном доме крайняя редкость, если вообще возможны, стоит рассмотреть только краткую принципиальную схему, рисунок 3.

Рисунок 3. Схема подключения трёхфазного прибора учёта с ТТ и ТН

Вопрос перехода на трёхфазный учёт – вопрос экономической и технической целесообразности для каждого конкретного пользователя электрической энергии, наличие технической возможности установить такой учёт – определяет энергоснабжающая организация. При этом важно помнить, работы по установке и замене электросчётчика требуют не только специальных разрешений поставщика электроэнергии, но и знаний и навыков по работе с электричеством.

Что означает трехфазный интеллектуальный счетчик для революции в области интеллектуальной энергетики?

В августе 2020 года мы стали первым в Великобритании установщиком, установившим трехфазные интеллектуальные счетчики SMETS2 для бытовых и коммерческих потребителей энергии.

Установки, первые из которых были установлены у клиента Good Energy, а вторые — на малом предприятии, поставленном SSE всего две недели спустя, ознаменовали важные вехи в переходе энергетической системы Великобритании и обеспечили новую разработку, меняющую правила игры Внедрение смарт-счетчиков в Великобритании.

Но почему именно трехфазный интеллектуальный счетчик SMETs2 представляет собой такой прорыв в нашей революции интеллектуальной энергетики?

И что это значит для технологии автоматизированного считывания показаний счетчиков (AMR), уже используемой многими бизнес-потребителями, которые получают трехфазную электроэнергию? Мы объясним ниже.

Во-первых, что такое трехфазная электроэнергия?

Трехфазная электроэнергия — это тип многофазной системы (метод распределения электроэнергии переменного тока), которая чаще всего используется для обеспечения больших нагрузок электричеством, например, в промышленности, бизнесе или в домах с очень высоким энергопотреблением. .

Что такое трехфазный электросчетчик?

Трехфазный электросчетчик используется для измерения мощности трехфазного источника питания, чаще всего для коммерческого использования. В настоящее время потребители, использующие трехфазное электричество, не могут установить цифровые интеллектуальные счетчики, однако некоторые бизнес-пользователи смогли воспользоваться преимуществами технологии AMR, например трехфазных передовых счетчиков, для регистрации своего потребления электроэнергии.

В 2018 году правительство Великобритании постановило, что поставщикам энергии разрешено предлагать потребителям малого и среднего бизнеса и более крупным предприятиям выбор между усовершенствованным счетчиком AMR и интеллектуальным счетчиком.

Что это значит для бытовых потребителей? Нужен ли мне для дома трехфазный интеллектуальный счетчик?

С появлением нового многофазного интеллектуального счетчика SMETS2 теперь есть возможность для крупных и сложных потребителей электроэнергии присоединиться к революции интеллектуальной, чистой и зеленой энергии.

Большинство домашних хозяйств в Великобритании имеют так называемые «однофазные» счетчики, подключенные к 230 или 240 вольт через два провода. Но есть сотни тысяч домов и предприятий по всей стране, которые работают от трехфазного соединения, подключенного к 400 или 415 вольт тремя активными проводами или «фазами» и одной нейтралью.У этих сайтов другой тип подключения, потому что они используют более высокие нагрузки электричества и / или имеют более сложную домашнюю энергетику, такую ​​как солнечные панели, аккумуляторные батареи или зарядное устройство для электромобилей. До сих пор такие дома и предприятия не могли использовать новейшие технологии интеллектуального учета.

Учитывая, что экологически чистая энергетическая система будущего будет полагаться на умные дома, подобные этим, для самогенерирования и совместного использования своей энергии в рамках более умной сети, это проблема, которую энергетическая отрасль должна решить, и мы с гордостью можем сказать, что мы ее решили. неотъемлемая часть разработки решения для рынка: новый трехфазный интеллектуальный счетчик SMETS2.

Важно отметить, что в качестве интеллектуального счетчика второго поколения эта новая технология позволит клиентам подключаться к защищенной общенациональной сети, управляемой компанией Data Communications Company (Smart DCC), обеспечивая плавное переключение между поставщиками энергии.

Если у вас в настоящее время нет трехфазного интеллектуального счетчика, но вы планируете инвестировать в энергосистему умного дома, такую ​​как солнечная генерация или зарядное устройство для электромобилей, вам может потребоваться модернизация счетчика. Если вы обратитесь к поставщику энергии, он проконсультирует вас о ваших потребностях.

Какой вариант для моего бизнеса?

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым устройством AMR, в 2018 году правительство постановило — в интересах поддержания конкурентного рынка — что зарубежные клиенты (за исключением микробизнеса) будут по-прежнему иметь возможность чтобы наслаждаться гибкостью выбора между двумя технологиями.

Новая доступность трехфазного интеллектуального счетчика SMETs2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции в области интеллектуальной энергетики.

Итак, могу ли я установить 3-фазный интеллектуальный счетчик сейчас?

Если вы используете трехфазное электричество у себя дома или на работе, теперь вы можете воспользоваться преимуществами трехфазного интеллектуального счетчика (SMETs2), установленного в вашем помещении. Как ведущий установщик умных счетчиков в Великобритании, мы сейчас работаем с нашими партнерами-поставщиками энергии над развертыванием устройств по всей Великобритании.

Свяжитесь с вашим поставщиком энергии сегодня, чтобы заказать установку.


Еще несколько часто задаваемых вопросов

В чем разница между AMR и интеллектуальным счетчиком?

Несмотря на схожесть преимуществ, устройства AMR и интеллектуальные счетчики работают по-разному и используют разные технологии.

Хотя конечные преимущества интеллектуальных счетчиков аналогичны преимуществам, предлагаемым AMR, в 2018 году правительство постановило — в интересах поддержания конкурентного рынка — что иностранные клиенты (за исключением микробизнеса) по-прежнему смогут пользоваться гибкость выбора между двумя технологиями.

Приближающаяся доступность трехфазных интеллектуальных счетчиков SMET2 теперь расширит этот выбор для бизнес-потребителей, использующих трехфазное электроснабжение, и это может быть только положительным моментом для революции интеллектуальной энергетики.

В чем преимущество интеллектуального счетчика для моего бизнеса?

Если вы еще не используете устройство AMR на своем предприятии, установив интеллектуальный счетчик, вы можете присоединиться к революции интеллектуальной энергетики, открывая мир возможностей для снижения потребления энергии и, следовательно, помогая сократить расходы и выбросы углерода.

Интеллектуальный счетчик помогает понять, как расходуется энергия в вашем бизнесе, а при использовании с платформой управления энергопотреблением (например, SmartVision Pro) вы можете отслеживать, отслеживать и принимать меры для снижения потребления энергии.

Путем оцифровки энергопотребления в стране интеллектуальные счетчики SMETs2 также помогают внедрять новые инновационные тарифы, продукты и интеллектуальные технологии. В ближайшие годы интеллектуальные счетчики — например, путем облегчения зарядки электромобилей — помогут стимулировать более гибкое использование энергии, тем самым поддерживая декарбонизацию и более эффективную сеть.

Вот почему интеллектуальные счетчики не только помогут вашему бизнесу, но и сыграют важную роль в достижении цели правительства Великобритании по нулевым выбросам углерода к 2050 году.


Если у вас трехфазное электроснабжение, вы можете зарегистрировать свою заинтересованность в установке интеллектуального счетчика или устройства AMR, связавшись с поставщиком энергии.


Надежный партнер в сфере энергетики

В SMS мы делаем бизнес умнее, сотрудничая с поставщиками энергии для установки интеллектуальных счетчиков и устройств AMR за пределами дома. Мы также обслуживаем британские организации напрямую через наши независимые службы интеллектуального учета и передачи данных в качестве аккредитованного оператора счетчика, менеджера по счетчику и поставщика DCDA.

Помимо измерений, мы дополнительно работаем с промышленностью и государственным сектором над сокращением выбросов углерода до нуля с помощью наших услуг Smart Energy Services. Узнать больше.

Измерьте потребление энергии с помощью единственного на рынке трехфазного счетчика электроэнергии

Страна

Выберите страну
Афганистан
Аландские острова
Албания
Алжир
американское Самоа
Андорра
Ангола
Ангилья
Антарктида
Антигуа и Барбуда
Аргентина
Армения
Аруба
Австралия
Австрия
Азербайджан
Багамы
Бахрейн
Бангладеш
Барбадос
Беларусь
Бельгия
Белиз
Бенин
Бермуды
Бутан
Боливия, Многонациональное Государство
Бонэйр, Синт-Эстатиус и Саба
Босния и Герцеговина
Ботсвана
Остров Буве
Бразилия
Британская территория Индийского океана
Бруней-Даруссалам
Болгария
Буркина-Фасо
Бурунди
Камбоджа
Камерун
Канада
Кабо-Верде
Каймановы острова
Центрально-Африканская Республика
Чад
Чили
Китай
Остров Рождества
Кокосовые (Килинг) острова
Колумбия
Коморские острова
Конго
Конго, Демократическая Республика
Острова Кука
Коста-Рика
Берег Слоновой Кости
Хорватия
Куба
Кюрасао
Кипр
Республика Чехия
Дания
Джибути
Доминика
Доминиканская Республика
Эквадор
Египет
Эль Сальвадор
Экваториальная Гвинея
Эритрея
Эстония
Эфиопия
Фолклендские (Мальвинские) острова
Фарерские острова
Фиджи
Финляндия
Франция
Французская Гвиана
Французская Полинезия
Южные Французские Территории
Габон
Гамбия
Грузия
Германия
Гана
Гибралтар
Греция
Гренландия
Гренада
Гваделупа
Гуам
Гватемала
Гернси
Гвинея
Гвинея-Бисау
Гайана
Гаити
Остров Херд и острова Макдональд
Святой Престол (государство-город Ватикан)
Гондурас
Гонконг
Венгрия
Исландия
Индия
Индонезия
Иран, Исламская Республика
Ирак
Ирландия
Остров Мэн
Израиль
Италия
Ямайка
Япония
Джерси
Иордания
Казахстан
Кения
Кирибати
Корея, Народно-Демократическая Республика
Корея, Республика
Кувейт
Кыргызстан
Лаосская Народно-Демократическая Республика
Латвия
Ливан
Лесото
Либерия
Ливия
Лихтенштейн
Литва
Люксембург
Макао
Македония, бывшая югославская Республика
Мадагаскар
Малави
Малайзия
Мальдивы
Мали
Мальта
Маршалловы острова
Мартиника
Мавритания
Маврикий
Майотта
Мексика
Микронезия, Федеративные Штаты
Молдова, Республика
Монако
Монголия
Черногория
Монтсеррат
Марокко
Мозамбик
Мьянма
Намибия
Науру
Непал
Нидерланды
Новая Каледония
Новая Зеландия
Никарагуа
Нигер
Нигерия
Ниуэ
Остров Норфолк
Северные Марианские острова
Норвегия
Оман
Пакистан
Палау
Палестинская территория, оккупированная
Панама
Папуа — Новая Гвинея
Парагвай
Перу
Филиппины
Питкэрн
Польша
Португалия
Пуэрто-Рико
Катар
Реюньон
Румыния
Российская Федерация
Руанда
Сен-Бартелеми
Святой Елены, Вознесения и Тристан-да-Кунья
Сент-Китс и Невис
Санкт-Люсия
Сен-Мартен (французская часть)
Сен-Пьер и Микелон
Святой Винсент и Гренадины
Самоа
Сан-Марино
Сан-Томе и Принсипи
Саудовская Аравия
Сенегал
Сербия
Сейшельские острова
Сьерра-Леоне
Сингапур
Синт-Мартен (нидерландская часть)
Словакия
Словения
Соломоновы острова
Сомали
Южная Африка
Южная Георгия и Южные Сандвичевы острова
южный Судан
Испания
Шри-Ланка
Судан
Суринам
Шпицберген и Ян Майен
Свазиленд
Швеция
Швейцария
Сирийская Арабская Республика
Тайвань, провинция Китая
Таджикистан
Танзания, Объединенная Республика
Таиланд
Тимор-Лешти
Идти
Токелау
Тонга
Тринидад и Тобаго
Тунис
Турция
Туркменистан
Острова Теркс и Кайкос
Тувалу
Уганда
Украина
Объединенные Арабские Эмираты
Великобритания
Соединенные Штаты
Внешние малые острова США
Уругвай
Узбекистан
Вануату
Венесуэла, Боливарианская Республика
Вьетнам
Виргинские острова, Британские
Виргинские острова, СШАС.
Уоллис и Футуна
Западная Сахара
Йемен
Замбия
Зимбабве

Выдающийся цифровой трехфазный счетчик кВт / ч с предложениями приманки

Оптимизируйте свою жизнь, наслаждаясь повышенной эффективностью, используя ведущие устройства. квт-счетчик, цифровой 3 фазы доступен на Alibaba.com. Файл. Цифровой трехфазный счетчик кВт · ч имеют привлекательные скидки, а их звездные характеристики делают их лучшими вариантами. Изготовленный из прочных и надежных материалов, калибр. Счетчик кВт / ч, цифровой, 3 фазы, обладают высокой надежностью и могут служить в течение длительного времени.Ультрасовременные инновации делают их очень точными для максимальной производительности.

Эти. Цифровой счетчик кВтч, 3 фазы. поставляются в обширной коллекции, которая включает в себя различные типы и модели. Разнообразие этого выбора гарантирует, что, какими бы ни были ваши потребности в измерении энергии, вам никогда не будет недостатка в идеальном. счетчик квтч цифровой 3 фазы для вас. Покупатели найдут. квт-счетчик цифровой 3 фазы , которые подходят для домашнего использования, офисного использования, учреждений и других промышленных приложений, которые потребляют больше энергии.

Помогая вам точно контролировать потребление энергии, эти. Цифровой счетчик кВт / ч, 3 фазы на Alibaba.com улучшит ваши показатели производительности. Их делают передовые технологии. счетчик кВтч цифровой 3 фазы достаточно умный, чтобы отправлять и получать сигналы связи об использовании энергии. Файл. Цифровой трехфазный счетчик кВт · ч прост в установке и считывании, что гарантирует, что у вас всегда будет истинное представление о том, как вы используете свою энергию. Их элегантные формы и дизайн означают, что их можно устанавливать во многих местах, не нарушая эстетического внешнего вида.

Просматривая сайт Alibaba.com, вы открываете для себя удивительные вещи. счетчик кВтч цифровой 3 фазы и выберите наиболее подходящий для вас, руководствуясь вашими требованиями. Гарантия высочайшего качества продуктов, а их несравненная эффективность заставит вас понять их истинную ценность. Как коммерческое предприятие, воспользуйтесь невероятными сделками, разработанными для. квт-счетчик цифровой 3 фазы оптовиков и поставщиков.

Тенденции в трехфазном измерении энергии: новая инновационная изолированная архитектура АЦП позволяет использовать трехфазные счетчики энергии с шунтами

Краткое описание идеи

В традиционных трехфазных счетчиках энергии используются трансформаторы тока (ТТ) для измерения фазных и нейтральных токов.Одним из преимуществ трансформаторов тока является внутренняя электрическая изоляция, которую они обеспечивают между линией питания, работающей на сотни вольт, и заземлением счетчика, обычно подключенным к нейтрали. ТТ могут достигать хорошей линейности и иметь гибкость для измерения токов в широком диапазоне за счет регулировки передаточных чисел и нагрузочных резисторов. Однако у них есть и недостатки для использования в счетчиках электроэнергии. Во-первых, магнитопровод ТТ может быть насыщен внешними постоянными магнитными полями. Среднестатистическому домовладельцу теперь легко получить чрезвычайно мощные редкоземельные магниты постоянного тока и подать заявку на взлом счетчика.Во-вторых, трансформаторы тока могут быть насыщены силовым электронным оборудованием, таким как инверторы прямого подключения для распределенной солнечной генерации, которые создают в линии постоянные токи. Производители могут противодействовать этим двум эффектам с помощью экранирования и использования ТТ, устойчивых к постоянному току; однако это увеличивает стоимость, и некоторые предполагают, что для каждого такого трансформатора тока можно найти постоянный магнит, чтобы вмешаться в него. В-третьих, трансформаторы тока вводят фазовую задержку измерения, которая зависит от частоты линейных токов. Если интересует только основная составляющая линейного тока, эту задержку относительно легко компенсировать. Однако измерение содержания гармоник становится все более важным, и очень трудно компенсировать задержки основной гармоники и всех гармоник вместе взятых.

Другие датчики тока реже используются в трехфазных счетчиках, включая датчики di / dt, такие как катушки Роговского или датчики на эффекте Холла. Хотя они могут обеспечить преимущества в некоторых приложениях, у них есть свои проблемы. Например, катушки Роговского обладают превосходной линейностью и могут воспринимать очень высокие токи, но могут быть более сложными в изготовлении и более сложной задачей для достижения хорошей помехоустойчивости, необходимой для точных измерений малых токов.С точки зрения вскрытия они также могут быть восприимчивы к переменным магнитным полям. Датчики на эффекте Холла требуют активной компенсации смещения по температуре и по своей природе чувствительны к магнитным полям.

Шунты и трехфазный измеритель энергии

Использование резистивных шунтов в однофазных счетчиках в последние годы быстро увеличилось, что обусловлено экономией, магнитной стойкостью и габаритами. Во многих случаях эти однофазные счетчики привязаны к линейному напряжению и, таким образом, исключают необходимость в дополнительной изоляции.В трехфазных счетчиках необходимо решить проблему создания изолирующего барьера между каждым шунтом и сердечником счетчика. Проблемы с нагревом также становятся проблемой, обычно ограничивая использование шунтов счетчиками с максимальным током 120 А или меньше.

Давайте сначала рассмотрим фазу А трехфазной системы и ее нагрузку. Представьте, что для измерения фазного тока используется шунт (рисунок 1).

Рис. 1. Измерение тока и напряжения в фазе А при измерении фазного тока с помощью шунта.

Это точно однофазная конфигурация счетчика энергии: шунт помещается в линию электропередачи, а делитель напряжения определяет напряжение между фазой и нейтралью. Напряжения на шунте и делителе напряжения измеряются аналого-цифровым преобразователем (АЦП). Земля — ​​это полюс шунта, общий с делителем напряжения. Однофазные счетчики в основном бывают бытовыми, и их максимальный ток обычно ниже 120 А. Этот предел и низкая стоимость делают шунты наиболее часто используемыми датчиками тока при измерении однофазной энергии.

Когда эта схема повторяется на всех трех фазах, каждый АЦП имеет собственное заземление (рисунок 2).

Рис. 2. Измерение трехфазного тока и напряжения при измерении фазных токов с помощью шунтов.

Поскольку микроконтроллер (MCU), который управляет всеми из них, находится на одном потенциале с нейтральной линией, для обеспечения связи между АЦП и MCU необходимо изолировать каналы данных. Тогда каждый АЦП должен иметь собственный изолированный источник питания (рисунок 3).

Рис. 3. Трехфазный счетчик с шунтами, отдельными источниками питания и изолированной связью.

Эта архитектура измерителя уже используется: двухканальные АЦП последовательно передают информацию в MCU через изолирующий барьер с помощью оптопар или преобразователей масштаба кристалла. Изолированные источники питания построены с использованием автономных компонентов или изолированных преобразователей постоянного тока с преобразователями на кристалле.

В идеале все фазные токи и напряжения должны измеряться одновременно, чтобы можно было использовать их мгновенные значения для всестороннего трехфазного анализа.Но показания АЦП на каждой фазе полностью независимы от других, поскольку нет синхронизации АЦП. Это первое ограничение этой архитектуры. Счетчики энергии, в которых используются трансформаторы тока или катушки Роговского, не имеют такой проблемы, поскольку они могут использовать измерительный аналоговый входной каскад (AFE), который считывает все фазные токи и напряжения одновременно.

Другой проблемой этой архитектуры является большое количество компонентов: микроконтроллер, три АЦП, три изолятора многоканальных данных и четыре источника питания.У счетчиков, в которых используются трансформаторы тока, такой проблемы нет, поскольку на печатной плате обычно есть MCU, измерительный AFE и один источник питания.

Тогда как можно создать измеритель, обладающий преимуществами шунтов, с наименьшим количеством компонентов для этой архитектуры (т. Е. Одним MCU, одним источником питания и тремя ADC) и одновременно измерять все фазные токи и напряжения?

Изолированная архитектура АЦП

Ответом на эту проблему является создание микросхемы, которая объединяет по крайней мере два АЦП, один изолированный преобразователь постоянного тока в постоянный и изоляцию данных и имеет технологию, которая позволяет АЦП, принадлежащим разным микросхемам, одновременно производить выборку данных (рисунок 4).Блок питания VDD микроконтроллера питает также этот чип. Изолированный преобразователь постоянного тока в постоянный, использующий технологию чипового трансформатора, обеспечивает изолированное питание для первого каскада АЦП. Один АЦП измеряет напряжение на шунте, а второй измеряет напряжение между фазой и нейтралью с помощью делителя напряжения. Земля, определяемая одним из полюсов шунта, является заземлением изолированной стороны микросхемы. АЦП являются сигма-дельта, и только первый каскад размещен на изолированной стороне микросхемы. Битовый поток, выходящий из первого каскада, проходит через преобразователи масштаба кристалла, которые составляют изолированные каналы передачи данных. Биты принимаются неизолированной стороной микросхемы, фильтруются, помещаются в 24-битные слова и передаются на последовательный порт SPI.

Рис. 4. Новая архитектура АЦП, включающая двухканальные АЦП, изоляцию данных и один изолированный преобразователь постоянного тока в постоянный.

Технология преобразователя в масштабе микросхемы является наиболее важным элементом этой новой архитектуры АЦП: запатентованные Analog Devices цифровые изоляторы i Coupler ® обладают большей надежностью по сравнению с оптопарами, меньшими размерами, меньшим энергопотреблением, более высокой скоростью связи и лучшими временными характеристиками. точность.Но этого недостаточно. Изолированные сигма-дельта модуляторы присутствуют на рынке в течение долгого времени, в них используются либо оптопары, либо трансформаторы на кристалле. Наиболее важным вкладом технологии преобразователя в масштабе микросхемы является сопутствующий изолированный преобразователь постоянного тока в постоянный ток iso Power ® , который может быть интегрирован с АЦП, цифровым блоком и изолированными каналами данных в одну и ту же поверхность. низкопрофильный пакет.

Поскольку сердечник преобразователей шкалы микросхемы является воздухом, цифровые изоляторы ответвителя i и преобразователь постоянного тока iso с силовой изоляцией не подвержены влиянию постоянных магнитов, что делает эту сторону измерителя энергии полностью невосприимчивой. к постоянному магнитному вмешательству.Трансформаторы также обладают высокой устойчивостью к переменным магнитным полям. Площадь катушек настолько мала, что пришлось бы создать магнитное поле 10 кГц и напряжением 2,8 Тл, чтобы повлиять на поведение катушки iso Power. Другими словами, нужно было бы создать ток 10 кГц силой 69 кА через провод и отвести этот провод на 5 мм от кристалла, чтобы повлиять на поведение трансформаторов масштаба кристалла.

Информация передается через изолирующий барьер с использованием очень высокочастотных импульсов ШИМ.Это создает высокочастотные токи, которые распространяются по печатной плате, вызывая краевое и дипольное излучение. Нагрузка изолированного преобразователя постоянного тока в постоянный составляет только первый каскад сигма-дельта АЦП, и ее величина хорошо известна. Таким образом, катушки были разработаны для известной нагрузки, что снижает излучение, обычно связанное с преобразователями постоянного тока, и устраняет необходимость в четырехслойных печатных платах. Производители счетчиков электроэнергии могут использовать двухуровневые печатные платы и пройти требуемый стандарт CISPR 22 класса B при использовании ИС с этой архитектурой.

Чтобы сделать интерфейс с MCU как можно более простым, цифровой блок микросхемы выполняет фильтрацию битового потока, поступающего с первого каскада, и создает 24-битные выходы АЦП через простой подчиненный последовательный порт SPI. Поскольку счетчик энергии имеет по одному изолированному АЦП на каждой фазе, проблема получения когерентных выходных сигналов АЦП остается. Первый каскад АЦП может производить выборку в один и тот же точный момент на всех фазах, если они работают с одинаковыми часами. Это легко сделать, если сигнал CLKIN с рисунка 4 генерируется MCU.Альтернативой является использование одного кристалла для создания тактовой частоты для одной микросхемы и использование буферизованного сигнала CLKOUT для синхронизации всех остальных изолированных АЦП. Все изолированные АЦП управляются для генерации своих выходов АЦП в один и тот же точный момент. Теперь счетчик энергии может выполнять точный и всесторонний трехфазный анализ с использованием шунтов для измерения тока.

На рисунке 5 представлен трехфазный счетчик с тремя изолированными АЦП. Измеритель имеет только один источник питания, который питает MCU и изолированные АЦП.MCU использует интерфейс SPI для чтения выходных сигналов АЦП от каждой ИС.

Рисунок 5. Трехфазный счетчик с новыми изолированными АЦП.

Предыдущее описание предполагает использование внешнего MCU для выполнения метрологических расчетов. Для производителей счетчиков, которые предпочитают решение, включающее метрологию, можно подключить изолированные АЦП к ИС, которая выполняет все метрологические расчеты, как показано на Рисунке 6.

Рисунок 6. Трехфазный счетчик с новыми изолированными АЦП и метрологической ИС.

Новые продукты на основе этой архитектуры

Эта архитектура уже реализована в новом семействе продуктов Analog Devices: ADE7913, ADE7912, ADE7933 и ADE7932. На рисунке 7 представлена ​​блок-схема ADE7913. Он очень похож на рисунок 4, но имеет дополнительный канал АЦП, который воспринимает вспомогательное напряжение, объединенное с датчиком температуры. Вспомогательное напряжение может быть напряжением на выключателе, а датчик температуры может использоваться для корректировки изменения температуры шунта.ADE7912 — это вариант, в котором нет функции измерения вспомогательного напряжения, но есть датчик температуры.

Рисунок 7. Новый изолированный АЦП ADE7913 на основе этой архитектуры.

ADE7933 и ADE7932 заменяют интерфейс SPI интерфейсом битового потока и в остальном повторяют характеристики ADE7913 и ADE7912 соответственно. Это изолированные АЦП, представленные на рисунке 6. Метрологическая ИС, показанная на рисунке, реализована как ADE7978.

Заключение

Представлена ​​новая архитектура изолированного АЦП.Он содержит преобразователь постоянного тока с изоляцией питания iso , который использует питание микроконтроллера для питания первого каскада многоканального сигма-дельта-АЦП через изолирующий барьер. Потоки битов, выходящие из АЦП, проходят через изоляторы данных ответвителя i и принимаются цифровым блоком. Этот блок фильтрует их и создает 24-битные выходы АЦП, которые можно читать с помощью простого интерфейса SPI. Один АЦП может измерять ток, проходящий через шунт, второй может измерять напряжение между фазой и нейтралью с помощью делителя напряжения, а третий может измерять вспомогательное напряжение или датчик температуры.Он позволяет использовать трехфазные счетчики энергии с использованием шунтов, обеспечивая полную невосприимчивость к постоянным и переменным магнитным полям и измерение тока без какого-либо фазового сдвига при одновременном снижении общей стоимости системы. Малый форм-фактор обеспечивает очень маленькую печатную плату с очень небольшим количеством компонентов для сборки. Интегрированные силовые трансформаторы iso в масштабе микросхемы разработаны для известной нагрузки АЦП, чтобы минимизировать излучаемые излучения, и были протестированы на соответствие стандарту CISPR 22 класса B с двухслойными печатными платами.

Конечно, измерение тока с помощью шунтов не ограничивается измерением энергии.Мониторинг качества электроэнергии, солнечные инверторы, мониторинг процессов и защитные устройства могут извлечь выгоду из этой новой архитектуры АЦП.

Vision V16S-16S 3-фазный цифровой измеритель

Цифровой прибор для измерения мощности в киловатт-часах — V16S-16S

Vision Metering, 3-х фазный цифровой измеритель кВтч, форма 14/15 / 16S, V16S-16S

Цифровой счетчик электроэнергии для коммунальных предприятий использует трансформаторы тока для точного измерения.Форма 14/15 / 16S, 200A, 208/480 В переменного тока 3P. Показывает поставленные кВтч, полученные кВтч, чистые кВтч, мгновенную потребность, напряжение, ток, фазовый угол, проверку сегмента.

Характеристики

  • Функции — Простая установка и высокая совместимость.
Общая информация
Производитель: Измерение зрения
Линия продуктов:
Измеритель технического зрения
Идентификатор модели:
V16S-16S
Сертификаты и рейтинги безопасности:
Механические характеристики
Технологии: Счетчик
Размеры:
7.00 x 7.00 x 5.00 дюймов
Вес: 2,56 фунта
Совместимость: Форма 14/15 / 16S
Положения и условия
Доставка: Политика доставки
Возврат: Политика возврата
Платежи: Мы принимаем карты Visa, MasterCard, Discover и American Express.Мы также принимаем чеки, прямые депозиты и банковские переводы для крупных заказов.

Визуальный замер
Vision V16S-16S 3-фазный цифровой измеритель

Цена: 293.7
Состояние: новое

трехфазный счетчик энергии ВиФи, трехфазный электрический счетчик / монитор

Введение

Трехфазный счетчик энергии Wi-Fi (WEM3080T) — это трехфазный счетчик энергии Wi-Fi / монитор электричества Wi-Fi на DIN-рейку.Его можно легко установить и аккуратно разместить внутри вашей электрической панели, а также он обеспечивает понимание вашего энергопотребления и анализ с помощью нашей специальной онлайн-системы мониторинга энергопотребления (https://www.iammeter.com/) и приложения для Android / IOS. С помощью нашей облачной службы вы можете легко понять свой счет за электроэнергию и своевременно получать оповещения, когда общее потребление энергии за месяц достигает заданного значения.

Это высокоинтегрированный измеритель мощности со встроенным модулем Wi-Fi, который измеряет данные, такие как напряжение и ток переменного тока каждой фазы, активную мощность, общую энергию, и отправляет их в облако каждую минуту.Вы можете напрямую получить доступ к его внутреннему веб-серверу и легко настроить конфигурацию сети Wi-Fi с помощью настройки одним нажатием. С открытым интерфейсом данных (интерфейс HTTP get и интерфейс Tcp) данные измерений могут быть очень гибкими, чтобы хранить их локально или загружать на свой собственный сервер.

Стандартный пакет

.

Товар Кол-во Замечание
1 Счетчик энергии Wi-Fi 1 Встроенный модуль Wi-Fi
2 Трансформатор тока с разъемным сердечником 3 150A, 250A или 400A CT дополнительно
3 2.4G Wi-Fi антенна 1

Применяется в различных областях

1. Солнечная фотоэлектрическая система

  • Экспортная / импортная энергия по сравнению с производством солнечных инверторов

  • Статистика доходов за электроэнергию и солнечные фотоэлектрические системы

    Система

    и демонстрация приложения

ОБЗОР СОЛНЕЧНОЙ фотоэлектрической системы

СЧЕТ И ОТЧЕТ О ПРИБЫЛЯХ

Этот отчет показывает как общее потребление в сети и счет за электроэнергию, общий объем экспортированной энергии и доход, так и баланс на дневной / ежемесячной / годовой основе.

ОТЧЕТ ОБ ОБЩЕЙ ЭКОНОМИИ

В этом отчете показан уровень прямого самостоятельного использования и общая экономия (деньги, сэкономленные за счет прямого потребления энергии для собственного использования вместо энергии сети + доход от экспорта энергии в сеть) вашей солнечной фотоэлектрической системы.

2. Мониторинг потребления электроэнергии / Система мониторинга энергии

  • Мониторинг потребления электроэнергии в реальном времени

  • Расчет счетов за электроэнергию почасово / ежедневно / ежемесячно

    Система

    и демонстрация приложения

ОБЗОР ТРЕХФАЗНОЙ СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ

ПЕРЕЧЕНЬ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ И СЧЕТ

ОТЧЕТ ОБ ИСПОЛЬЗОВАНИИ ЭНЕРГИИ И СЧЕТАХ

В этом отчете показана статистика энергопотребления (кВтч) и счета за электроэнергию за разный период времени (от пикового до минимального) на ежедневной / ежемесячной / годовой основе.

ПОТРЕБЛЕНИЕ ЭНЕРГИИ И ПРОГНОЗ СЧЕТОВ

Наша система может предоставить вам прогноз энергопотребления и счета за электроэнергию на ежемесячной основе, основываясь на вашем историческом потреблении энергии и установленном вами методе выставления счетов.

ОТЧЕТ ПО РАСШИРЕННОМУ АНАЛИЗУ ПОТРЕБЛЕНИЯ ЭНЕРГИИ

3. Домашняя автоматизация

Наш счетчик энергии Wi-Fi предоставляет открытый интерфейс API для идеальной интеграции данных с системами домашней автоматизации сторонних производителей, такими как HomeAssistant, openHAB и т. Д.Мы также скоро объединим счетчики с другими платформами.

Основные характеристики

  1. Двунаправленный счетчик для двустороннего отслеживания энергии («из сети» и «в сеть»)
  2. Крепление на DIN-рейку аккуратно помещается в измерительную коробку
  3. Открытый API обеспечивает идеальную интеграцию со сторонним сервером (HomeAssistant, PVoutput, ваш собственный сервер …)
  4. Облачная веб-служба и приложение для Android / IOS доступны в Google Play и Apple store
  1. Трехфазный счетчик может быть установлен в однофазной системе (как 3 однофазных счетчика), трехфазной системе или системе с разделенной фазой.

Мобильное приложение

СОЛНЕЧНАЯ ФЭЯ СИСТЕМА

ЖИЛОЙ ЭЛЕКТРОСЕТЬ

СКАЧАТЬ ПРИЛОЖЕНИЕ

Сертификат

  1. CE
  2. RCM
  3. RoHS

электросчетчиков

Введение
Наша компания
производит два вида электронных счетчиков:
1 Однофазный
метров, согласно международному стандарту
стандартизация
(МЭК 62053-21: 2003), (МЭК 62052-11: 2003),
тип класса 1.0 и права куплены
технические ноу-хау от компании Elswedy и
подписка на лицензию компании Iskraemeco
-Египет с напряжением 240 В, током (10-40) А, 50 Гц.
Проектная мощность завода 100000 метров в год.

Однофазный электронный счетчик

Трехфазный
метров производим в соответствии с
международная стандартизация:
(МЭК 62053-21: 2003) (МЭК 62052-11: 2003),
тип класса 1.0 и права куплены
компания -Египет с (3 240/416) V,
по току (10-60, 30-90,50-150) А, 50Гц.
Проектная мощность завода 200000 метров в год.
2

Трехфазный электронный счетчик

3 Обеспечение связи
устройство Hand Held Unit (HHU)

Ручной блок (HHU)

коммуникации использовали это устройство для
связь с электронными счетчиками и компьютером с (RF
модуль) внутри счетчика для передачи информации с электронных
метров на устройство, затем с устройства (HHU) на компьютер и
расстояние не более 50 метров между HHU и счетчиком
или компьютер.

Технические характеристики:
1 Основные технические характеристики
однофазного электронного счетчика: —
Основные характеристики одинарного
фазовый электронный измеритель

технические характеристики

сумма

Точность
класс

1.0

Текущий
спецификация

10 (40) А

ссылку
напряжение

240 В

ссылку
частота

50 Гц

Диапазон
рабочего напряжения

150 В ~ 280 В

Рабочий
температура

-20 ºC ~
+ 85ºC

ограничено
рабочая температура

-25 ºC ~
+ 85ºC

Мощность
потребление

≤ 10ВА, 2Вт

метра
жизнь

≥10 лет

Связь
протокол

МЭК 62056-21: 2002

2 Основные технические характеристики
трехфазного электронного счетчика: —
Основные характеристики трех
фазовый электронный измеритель

технические характеристики

сумма

Класс точности

1.0

Текущая спецификация

10 (60) А, 30 (90) А, 50 (150) А

Опорное напряжение

3 × 240 В

Опорная частота

50 Гц

Диапазон рабочего напряжения

260 В ~ 485 В

Рабочая температура

-20 ºC ~ + 85ºC

ограниченный рабочий
температура

-25 ºC ~ + 85ºC

Потребляемая мощность

≤ 10ВА, 2Вт

Срок службы метра

≥10 лет

Протокол связи

МЭК 62056-21: 2002

Электронный
счетчик обеспечивает высокую точность, высокую надежность, магнитозащищенность,
конструкция с защитой от несанкционированного доступа, большой легко читаемый ЖК-дисплей, фон
свет и работа от одного тарифа до восьми тарифов в соответствии с
потребление электроэнергии.
Также счетчик выдает нам обнаружение несанкционированного доступа и тревогу.
следующим образом: —
* Отметка времени для обратного тока.
* Магнитное обнаружение тампера с отметкой времени.
* Отметка времени для других различных событий, таких как
открыта крышка счетчика, обнаружение открытия крышки клеммной коробки, сброс счетчика,
включение / выключение питания и так далее.
* Расширенное обнаружение несанкционированного доступа и регистрация.
* Светодиод срабатывания сигнализации.

Счетчик
запишет более 300 событий и запишет время, последнее
время и энергия для разных случаев, а также ЖК-дисплей дает нам
вся важная информация, такая как ток, напряжение и
потребление электроэнергии за каждый месяц и сэкономить их на
два месяца .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

© 2021 ООО «ПСК Грэйт Сервис»
