Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.
Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления
Зачем нужна гидрострелка в системе отопления?
Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.
Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:
- разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
- узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
- параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
- коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;
Схема движения теплоносителя в коллекторе с гидрострелкой
- оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
- узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
- подмес сохраняет постоянный объем котловой воды;
- при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
- полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
- дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.
В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы
Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.
Устройство гидрострелки отопления
Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.
Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.
Гидрострелка из нержавеющей стали
Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.
Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.
Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.
Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.
Гидравлическая стрелка «Meibes»
Дополнительные функции гидрострелок
Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.
На фото изображена модель гидрострелки для отопления в разрезе:
Устройство гидрострелки — вид в разрезе
Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.
Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.
Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.
Принцип работы коллектора с гидрострелкой на 3 контура отопления
Принцип работы гидрострелки в системе отопления частного дома
Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.
Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.
Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем
Схемы гидрострелки для отопления (режим работы):
- Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.
Нейтральный режим работы гидроразделителя
- Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.
Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара
- Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.
Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме
Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.
Методы расчета гидрострелки в системе отопления частного дома
Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».
- Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):
- Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:
- Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:
Обозначение | Расшифровка символа | Единица измерения |
D | Диаметр корпуса гидрострелки | мм |
d | Диаметр патрубка | мм |
P | Максимальная мощность, которой обладает котел (паспортные данные котла) | кВт |
G | Максимальный проток (пропускная способность, расход) через гидроразделитель за час | м3/час |
π | Постоянное значение (3,14) | |
ω | Максимальная вертикальная скорость теплоносителя через разделитель (0,2) | м/сек |
ΔT | Разница температур подачи — обратки (паспортные данные котла) | °C |
C | Теплоемкость воды (относительная единица) | Вт/(кг°C) |
V | Скорость теплоносителя через вторичные контуры | м/с |
Q | Максимальный расход в контуре потребителя | м3/ч |
Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.
- Определение параметров гидрострелки практическим методом:
Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.
Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.
Определение параметров гидрострелки по «правилу 3d»
- Распределение врезок по высоте колонны разделителя:
Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.
Схема врезки контуров системы отопления в обвязку котла
Совмещение коллектора отопления с гидрострелкой
Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.
Статья по теме:
Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.
Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.
Применение гидрострелки убережет котел от теплового удара
Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.
Монтажные выпуски предусмотрены для обвязки звездочкой:
- низконапорный контур теплых полов подключают снизу;
- высоконапорный контур радиаторов — сверху;
- теплообменник — сбоку, на противоположной стороне от гидрострелки.

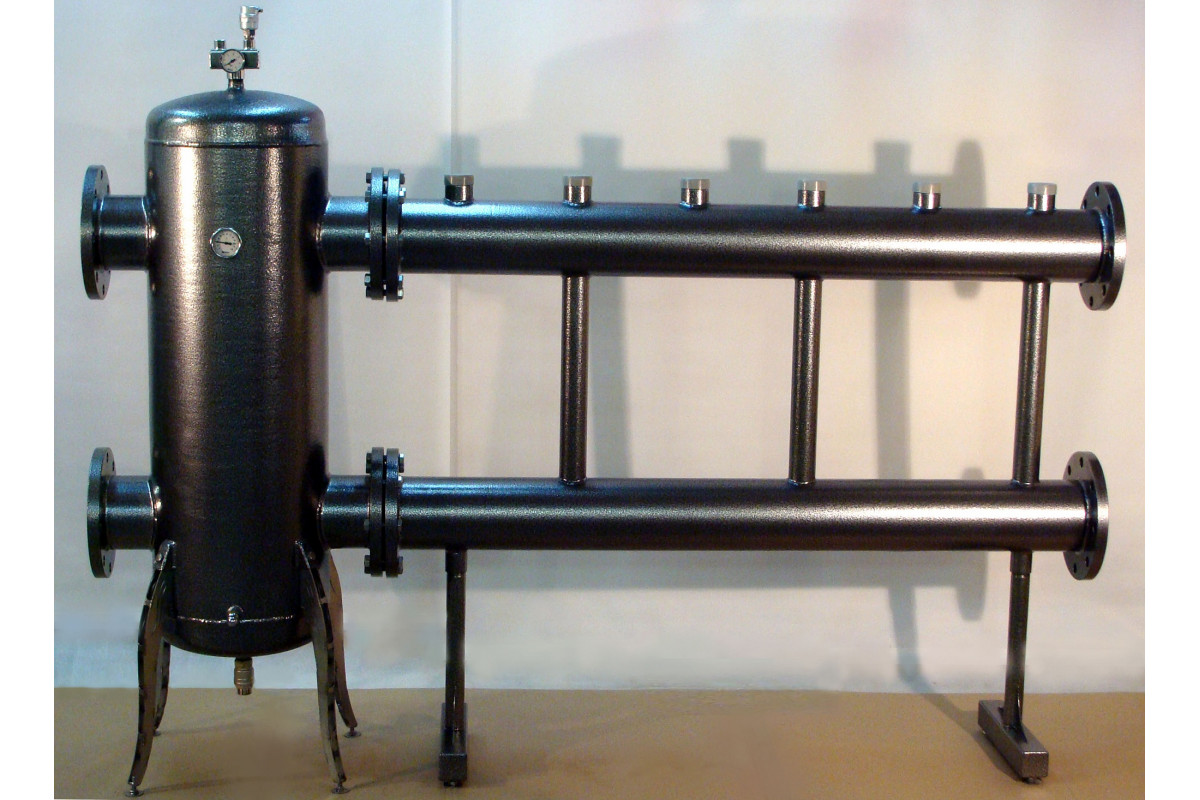

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:
Схема гидрострелки с коллектором
Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.
Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).
Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

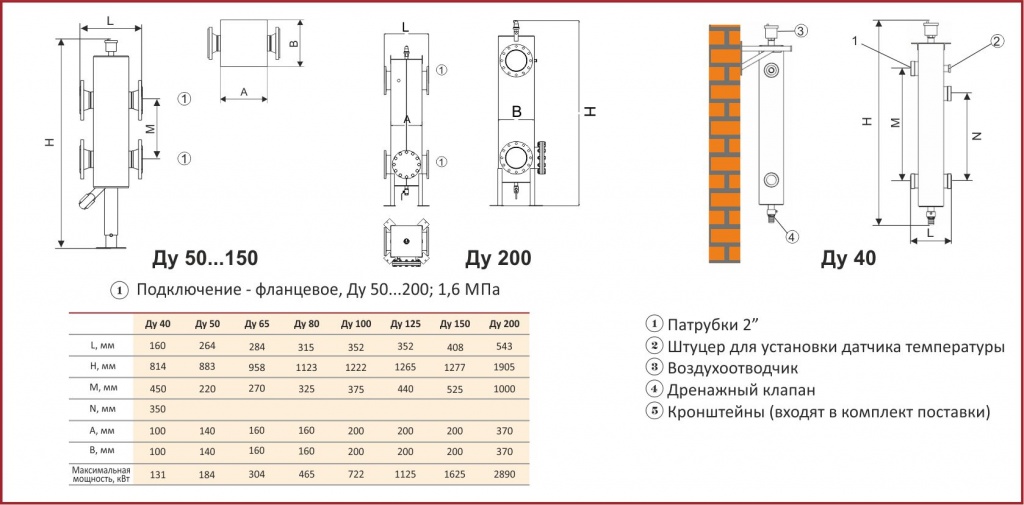

Размеры коллектора отопления с гидрострелкой
Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕпринцип работы, назначение и расчеты
Автор aquatic На чтение 5 мин. Просмотров 8.9k. Обновлено
В системе отопления часто применяется гидрострелка. Принцип работы, назначение и расчеты данного приспособления помогут понять, для чего оно используется. Гидрострелка представляет собой температурный и гидравлический буфер, который обеспечивает правильную корреляцию потока теплоносителя и температурного режима. С помощью устройства производится гидравлическое разделение контуров отопления.
С помощью гидрострелки можно создать безопасную отопительную систему
Для чего нужна гидрострелка: принцип работы, назначение и расчеты
Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.
Особенности работы устройства
Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:
- разделитель необходим для гарантии выполнения технических характеристик;
- устройство поддерживает температурный и гидравлический баланс;
- параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
- защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
- позволяет сэкономить топливо и электроэнергию;
- сохраняется постоянный объем воды;
- снижает гидравлическое сопротивление.
Функционирование прибора с четырех ходовым смесителем
Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.
Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.
Устройство гидрострелки отопления
Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.
Внутреннее устройство современного оборудования
Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.
Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.
Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков.
Особенности конструкции
Дополнительные функции оборудования
Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.
Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.
На схеме показано устройство в разрезе
Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.
Принцип работы гидрострелки в системах отопления
От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.
Существуют следующие схемы подключения гидрострелки:
- нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;
Использование контура теплого пола
- определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;
Схема системы отопления
- объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.
Вариант использования гидрострелки
Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.
Особенности работы системы
В данной таблице продемонстрированы некоторые модели и их стоимость.
Расчет устройства
Способы расчеты устройства в отопительной системе
Чтобы сделать гидрострелку для отопления своими руками, нужно произвести расчеты
По этой формуле определяется диаметр устройства по паспортным данным:
Диаметр определяется по мощности отопительного прибора.
По этой формуле можно определить диаметр патрубка:
Диаметр патрубка должен сочетаться с диаметром выпуска отопительного агрегата. Примерный размер небольших изделий подбирается по размерам выпускных патрубков.
На схеме изображен подробный расчет
Если в конструкции не будет использоваться коллектор, то численность врезок следует увеличить.
Гидроразделитель из нержавейки
Калькулятор расчета гидрострелки исходя из мощности котла
Калькулятор расчета параметров гидрострелки исходя из производительности насосов
Совместная работа гидрострелки и коллектора отопления
При изготовлении гидрострелки из полипропилена своими руками, нужно выполнить правильные расчеты и подобрать оборудование, с которым она будет работать. В домах вторичные контуры подсоединяются с помощью этого устройства. Распределительный коллектор подсоединяется в цепи после гидрострелки. Конструкция состоит из отдельных элементов, которые объединяются перемычками.
Подключение коллектора
Количество врезаемых патрубков зависит от контуров. С помощью распределительной гребенки осуществляется более простой ремонт и обслуживание устройства.
Коллектор и разделитель создают гидравлический элемент. Подобное устройство удобно для стесненных помещений.
Существуют следующие виды соединений:
- контур с большим напором для радиаторов подключается сверху;
- контур для конструкции теплых полов снизу;
- сбоку подсоединяется теплообменник.
С помощью регулирующей арматуры производится напор и поток на дальних контурах. Сделать подобную конструкцию может специалист, обладающий знаниями в теплотехнике, а также профессиональными навыками в слесарном деле, электрической сварке и работе со специальным инструментом.
Вариант использования гидроразделительного оборудования
Перед работой нужно составить правильные чертежи и схемы устройства. Выполнение ответственных элементов отопления новичками может быть опасно для жизни.
Гидрострелка. Устройство и назначение (видео)
com/embed/q4zl3O-Lfn0?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Зачем нужна гидрострелка? Назначение и принцип работы.
Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.
Нужна ли Вам гидрострелка?
В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.
Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.
Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.
Устройство гидрострелки
Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.
Назначение гидрострелки – это разделение контур котла и контура потребителя.
Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.
Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:
- Сама гидрострелка
- Главный коллектор
- Насосные группы (одни прямая и две смесительные)
- Обвязка
- Контроллер управления
Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.
Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.
Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.
Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.
Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.
Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.
Альтернативные режимы работы гидрострелки
Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.
Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.
Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.
Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.
Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.
Дополнительные возможности и мифы
Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:
- Защита котла от теплового удара
- Увеличение долговечности системы отопления
- Повышает коэффициент полезного действия (КПД) котла
Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.
При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.
Но эти функции можно обеспечить гораздо более дешевыми устройствами.
Когда и при каких условиях нужно ставить гидрострелку?
Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным. ф
Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.
Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.
Читайте так же:Защитит систему от непредвиденных ситуаций: принцип работы гидрострелки отопления
Гидрострелка — устройство, подключённое и работающее в контуре отопления, напрямую связанное с котлом.
Одно из важных назначений гидрострелки — увеличивать расход топлива, который не предусмотрен в котле, но требуется для обогревания дома.
Установив гидрострелку или, гидравлический разделитель, пользователи стремятся сэкономить, не покупая и не увеличивая мощность котла, подстраиваемого под общий расход воды или другой жидкости.
Гидравлический разделитель является искусственно созданным пространством, где как раз можно разогнать потребление, увеличив его в несколько раз под систему отопления. Другое не менее важное назначение — сохранение гидролитического баланса и давления во всей системе.
Благодаря гидрострелке в контуре отопления не будет перескакивать давление, нарушая все взаимодействие. Эта функция помогает беспрепятственно переключать отопление между разными жилыми помещениями, например, включать пол только на кухне, а не по всему дому.
Описание устройства
Само устройство походит на вытянутый параллелепипед, с шестью разными выходами, расположенными напротив друг друга. Каждый из этих выходов отвечает за отдельную функцию. Например, самый высокий из 5 клапанов позволяет воздуху беспроблемно выходить из системы, чтобы не повышать всё давление. Это происходит автоматически, владельцу не придётся ничего контролировать.
Фото 1. Гидрострелка, установленная в систему отопления. Красным цветом обозначен горячий теплоноситель, синим — холодный.
Нижний патрубок способствует уничтожению и вынесению «мусора», который остаётся в устройстве гидроразделителя. Грязный воздух из труб (его частички) и осадок от начавшейся коррозии или другого процесса опадает вниз, где, как лопатка, располагается самый нижняя — шестая патрубка. К остальным клапанам присоединяются трубы с водой. Внутри вся гидрострелка полая, в ней нет ничего, кроме воды, и продуктов распада.
Принцип работы в системе отопления
Гидрострелка помогает котлу, к которому подключена напрямую, увеличивать его мощность и скорость передачи воды. Зачем это нужно? Дело в том, что при нехватке мощности, но быстрой работе системы, котёл сильно нагревается. Как следствие — тепловой удар, т. е. воздух, начинает внутри распирать стенки котла, а что будет дальше — это физические повреждения дома, всей системы отопления и, разумеется, здоровья человека.
Такие перепады температуры и мощности случаются только в нескольких случаях: механизм отопления запустили в первый раз; теплообмен проходит техническую проверку и другие работы, заставляющие оторвать циркуляционный насос («Сердце всей тепловой организации») от основного контура или от источника горячей воды.
Фото 2. Схема подключения гидрострелки к системе отопления и принципы движения по ней теплоносителя.
Установив гидравлический разделитель, пользователь заставляет воздух или воду проходить через дополнительный пункт остывания. Таким образом, проходя через весь поток гидрострелки, горячий воздух разделяется пополам, теряя половину своей теплоты. Один поток воздуха продолжает идти в котёл, а другой вниз по трубке гидравлического разделителя, добавляясь в холодные примеси воды или газа и остывая.
И наоборот, если холодной воды вышло из котла слишком много, то лишние слои успевают прогреться, и на выходе потребитель получает нужную температуру. Примерно так работает вся система. Теперь разберём всё наглядно.
Как работает гидрострелка в разных случаях
Принцип работы гидрострелки различается в зависимости от целей её использования и типа систем, в которые она установлена.
Отопление с 4-х ходовым смесителем
Чтобы описать схему работы отопления с 4-х ходовым смесителем, для начала нужно представить квадрат, на каждой стороне которого находятся отверстия равные по ширине. Из всех этих отсеков протекает либо холодная, либо горячая вода.
В системе существует всего 3 режима: полностью открытый, полностью закрытый и промежуточный. Начнём разбор с полностью закрытого.
Как мы знаем тёплые потоки воздуха или горячей воды выходят прямиком из котла, а холодные потоки из системы отопления (вода вышла из котла, сделала круг и остыла).
Если вся система закрыта, т. е. не работает, то тёплая вода постоянно переливается через гидравлический разделитель, никуда не уходя, протекая постоянно по одному кругу и возвращаясь обратно в котёл.
Та же самая ситуация происходит и с холодным потоком воды или воздуха, который не нагревается заново, оставаясь холодным до открытого режима. Эти жидкости не смешиваются и не передают друг другу тепло, циркулируя строго по своему контуру.
При промежуточном режиме эти жидкости начинают смешиваться. При этом температура часто бывает немного выше средней, потому что весь пар, накопленный за период закрытого режима, выходит наружу и начинает согревать холодные потоки. Таким образом, обычно нагревают полы, чтобы ноги не жгло.
В открытом режиме протоки горячей и холодной воды вновь не пересекаются, но компенсируют утраты друг друга. Что это значит. Представим опять квадрат. Потоки горячего воздуха или воды выходят из одного края и входят в систему отопления, в то время как холодная жидкость, выходя из нее движется в стороны котла, где согревается. И такой процесс восполнения постоянно горячей воды холодной и наоборот почти вечный двигатель, если не учитывать, что тепло безвозвратно уходит.
Для нейтрального режима работы
Идеальным режимом работы гидроразделителя является тот момент, когда количество горячей и холодной воды примерно одинаково и не требует регуляции.
Обычно это случается, когда котёл работает постоянно и без перебоев — очень редко, потому что всегда существует погрешность.
Котёл не обладает достаточной мощностью
Основываясь на этой проблеме, и ставят термодатчик, или, в нашем случае, гидрострелку. Получив сигнал от встроенного термодатчика, гидравлический разделитель переходит в разные режимы: либо в открытый, либо в закрытый.
Внимание! Это обеспечивает безопасность котла, который может в одночасье просто расколоться от перепадов температур и давления. Перегоняя воду, охлаждая или нагревая, гидрострелка помогает котлу справиться с уравновешиванием термодинамики, чтобы продолжить работу.
Поток на первичном контуре объёмнее, чем расход теплоносителя
Как уже рассказывалось выше, в случае, если горячий поток слишком сильно разогрет для вхождения в котёл, то через гидрострелку он попадает в систему, гарантирующую разделение потока на две части, вторая будет охлаждаться и уйдёт в систему отопления вместе с холодной водой или паром, а горячая часть сильно сократиться и перестанет представлять угрозу для и так горячего котла.
Полезное видео
Посмотрите видео, в котором рассказывается, как именно изготовить гидрострелку своими руками.
Актуальность гидрострелки
Такая маленькая, но такая необходимая вещь должна быть в каждом доме, особенно загородном, потому что скачки температур и давления в мегаполисах и близлежащих районах сильно скачут из-за огромного количества людей, которые ими пользуются индивидуально.
Например, сосед снизу захотел выкрутить батарею на максимум, а сосед сверху хочет закаляться дома. Без гидрострелки не обойтись.
Скачок температур, выходящих из первого контура, оказывает влияние на весь котёл, поэтому покупайте гидрострелки и обезопасьте свою жизнь от глупых соседей и случайных домашних катаклизмов.
Гидрострелка для отопления — что это такое, как работает и установить
Чтобы отопительная система работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех его узлов, а все элементы хорошо справлялись со своими функциями. Такая задача — достаточно сложная, особенно, когда речь идет и о разветвленном механизме с большим количеством контуров.
Очень часто подобные контуры имеют индивидуальные схемы термостатического управления, свой температурный градиент, различаются пропускной способностью, а также требуемым уровнем напора теплоносителя. Для того, чтобы объединить все узлы в единое целое. Поможет решить данную задачу гидрострелка для отопления. О том, что представляет собой гидравлические разделитель и как он работает, мы расскажем в этой статье.
Гидравлическая стрелка MEIBES МНK 32
Назначение гидроразделителя
Если в своем доме вы планируете установить простую отопительную систему закрытого типа, где функционирует не более двух циркуляционных насосов, то надобности в гидравлическом разделителе нет.
Когда контуров и насосов — три, при этом один из них необходимо для работы с бойлером косвенного нагрева, то и здесь можно не прибегать к монтажу гидрострелки. Устанавливать гидрострелку целесообразно в больших домах, где имеется два и более отопительных контура. Гидрострелка нужна для того, чтобы балансировать уровень давления во всей котельной системе, когда меняются показатели в главном контуре. Такой агрегат отвечает за регулировку трехконтурного варианта системы, в который входят одновременно и нагреватель воды, и радиатор отопления, и теплый пол.
В случае соблюдения всех правил гидродинамики, будет обеспечено стабильное функционирование в нормальном режиме.
Помимо этого гидрострелка выступает как своеобразный отстойник, в котором происходит изъятие различных отложений из теплоносителя: накипи, коррозии. Достигается это только при полном соблюдении всех гидромеханических норм.
Такая функция гидрострелки, выполненной как из нержавеющей стали, так и из других материалов способствует продолжительности срока эксплуатации многих элементов в системе отопления. Кроме этого устройство отводит образующийся в теплоносителе воздух, за счет чего уменьшается окислительный процесс в механических частях.
Традиционный вариант исполнения гидравлического разделителя предусматривает наличие только одного контура. В случае отключения нескольких веток, снижается расход тепла в системе. Именно поэтому температура теплоносителя после прохождения всего пути снижается не сильно. Гидрострелка дает возможность поддерживать стабильный уровень расхода тепла, тем самым обеспечивает стабильную циркуляцию в системе.
Для того, чтобы дать ответ на вопрос: в чем предназначение гидрострелки, следует разобраться как функционирует отопительная система. Наиболее простой вариант системы с принудительной циркуляцией упрощенно состоит из:
- котла (К), здесь теплоноситель нагревается;
- циркуляционного насоса (N1), за счет функционирования которого, теплоноситель движется по трубам подачи (красные линии) и обратки (синие линии). Насос монтируется на трубе или же входит в комплект конструкции котла — особенно это характерно для моделей настенного исполнения;
- радиаторов отопления (РО), благодаря которым происходит теплообмен — тепловая энергия теплоносителя передается в комнаты.
Осуществив правильный выбор циркуляционного насоса по производительности и образуемому напору в простой одноконтурной системе, вам может вполне хватить одного экземпляра и не придется монтировать вспомогательные устройства.
Циркуляционный насос — неотъемлемое звено системы отопления. Благодаря этому прибору эффективность функционирования системы увеличивается.
Для домов, небольших по размеру, такой простой схемы может быть вполне достаточно. Но в больших помещениях очень часто приходится прибегать к применению несколько контуров отопления. Усложним схему.
Гидрострелка в системе с несколькими контурами отопления
Как видно на рисунке, благодаря насосу осуществляется циркуляция теплоносителя через коллектор Кл, откуда он разбирается на несколько разных контуров. Это могут быть:
- Один или более высокотемпературных контуров с обычными радиаторами или конвекторами (РО).
- Водяные теплые полы (ВТП), для которых температурный режим теплоносителя должен быть намного ниже. Это означает, что придется задействовать специально предназначенные для этого термостатические устройства. Чаще всего сенсорная длина контуров теплых полов в несколько раз выше обычной радиаторной разводки.
- Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.
Теперь возникает вопрос: сможет ли справиться один насос с такой большой нагрузкой и таким расходом теплоносителя? Навряд ли. Несомненно, на рынке можно найти высокопроизводительные и высокомощные модели, которые отличаются хорошими показателями образуемого напора, но здесь стоит учесть и возможности самого котла, которые никак нельзя назвать неограниченными. Его теплообменник и патрубки рассчитаны на определенную производительность и определенное давление, которое возникает. Если превысить заданные параметры, можно попросту прийти к тому, что ваш отопительный прибор выйдет из строя.
Да и если насос все время будет функционировать на гране своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, то долго он не прослужит. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.
Чтобы решить эту проблему, необходимо необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.
Как установить гидрострелку
Именно для этого и предназначена гидрострелка, которая монтируется между котлом и коллектором.
Установка гидрострелки в системе отопления позволяет избавиться от скачков температурного напора.
youtube.com/embed/JrnIjuG8Ycw» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Что такое гидравлический разделитель и его устройство
- Гидроразделитель
- это вертикальный полый сосуд, состоящий из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам.
Размеры разделителя обусловлены мощностью котла, зависят от количества и объема контуров.
Тяжелый металлический корпус монтируется на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, размещают их на кронштейнах.
Патрубок емкостного гидравлического разделителя и отопительный трубопровод соединяются с посредством фланцев или резьбы.
Автоматический клапан воздухоотводчика размещается в самом верхнем участке корпуса. От осадка избавляются при помощи вентиля или используют специальный клапан, который врезан снизу.
Материал, из которого изготавливается гидрострелка — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.
Устройство гидрострелки
Принцип работы
Теперь, когда мы знаем для чего нужна гидрострелка для отопления и разобрались с ее конструкцией, можно переходить к особенностям ее функционирования.
В процессе её работы выделяется три основных режима.
Схема работы гидравлического разделителя
Режим первый.
Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидрострелке.
Теплоноситель не задерживается в гидрострелке, а проходит сквозь нее по горизонтали, практически не создавая вертикального перемещения. Температура теплоносителя на патрубках подачи (Т1 и Т2) – одинакова. Естественно, такая же ситуация и на патрубках, подключенных к «обратке» (Т3 и Т4). В таком режиме гидрострелка, по сути, не оказывает никакого влияния на функционирование системы.
Но подобное равновесное положение – крайне редкое явление, которое может замечаться лишь эпизодически, так как исходные параметры системы всегда имеют тенденцию к динамическому изменению.
В продаже можно найти модели коллекторов со встроенными гидравлическими разделителями. Выбрать можно варианты на 2, 3, 4 или 5 контуров.
Режим второй.
В текущий момент сложилось так, что суммарный расход на контурах отопления превышает расход в контуре котла.
С такой ситуацией приходится сталкиваться достаточно часто, когда все подключённые к коллектору контуры именно в этот момент требуют максимального расхода теплоносителя. Обыденными словами – сиюминутный спрос на теплоноситель превысил то, что может выдать контур котла. Система при этом не остановится и не разбалансируется. Просто в гидрострелке сам по себе сформируется восходящий по вертикали поток от патрубка «обратки» коллектора к патрубку подачи. Одновременно к этому потоку в верхней области гидравлического разделителя будет производиться подмес горячего теплоносителя, циркулирующего по «малому» контуру. Температурный баланс: Т1 > Т2, Т3 = Т4.
Коллектор с гидрострелкой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и тёплые полы. Является самым популярным в своём сегменте. Наличие 4 контуров позволяет дополнительно подключить нагреватель воздуха в вентиляции. Для подключения ещё и резервного котла нужно наличие 5 контуров.
Режим 3.
Этот режим функционирования гидравлического разделителя является, по сути, основным – в грамотно спланированной и правильно смонтированной системе отопления именно он и станет превалирующим.
Расход теплоносителя в «малом» контуре превышает аналогичный суммарный показатель на коллекторе, или, иными словами, «спрос» на необходимый объем стал ниже «предложения». Причин тому может быть немало: — Аппаратура термостатического регулирования на контурах снизила или даже временно прекратила поступление теплоносителя из коллектора подачи на приборы теплообмена.
Температура в бойлере косвенного нагрева достигла максимальной, а забора горячей воды давно не было – циркуляция через бойлер прекращена. Отключены на какое-то время или на длительный период отдельные радиаторы или даже контуры (необходимость профилактики или ремонта, нет нужды отапливать временно неиспользуемые помещения и иные причины). Система отопления вводится в действие ступенчато, с постепенным включением отдельных контуров.
Ни одна из перечисленных причин никак негативно не скажется на общей функциональности системы отопления. Излишек объема теплоносителя вертикальным нисходящим потоком просто будет уходить в «обратку» малого контура. По сути, котел станет обеспечивать несколько избыточный объем, а каждый из контуров, подключенных к коллектору или напрямую к гидрострелке, будет забирать ровно столько, сколько требуется в настоящий момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3 > Т4.
При монтаже гидрострелки в индивидуальных системах отопления чаще всего используются пластиковые модели, которые и стоят дешевле, и установка их производится при помощи фитингов.
На самом деле у гидрострелки имеется один единственный принцип функционирования, он представлен под номером три. Достичь идеального режима (представленного на первой схеме) невозможно, поскольку гидравлическое сопротивление ветвей потребителей постоянно меняется из-за функционирования терморегуляторов, да и подобрать так точно насосы не получится. По второй схеме действовать недопустимо, поскольку в таком случае большая часть теплоносителя станет обращаться по кругу со стороны потребителей.
Как итог вы получите пониженную температуру в отопительной системе, т.к. со стороны котла в гидрострелке будет перемешивать малое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды нужной температуры. А уже за понижение ее в контурах отвечают трехходовые клапаны. Главная функция гидрострелки в отопительной системе — создание зоны с нулевым давлением, откуда появится возможность осуществлять отбор теплоносителя любое число потребителей.
Расчет гидрострелки
Многие пользователи задаются вопросом: как рассчитать гидрострелку для отопления? Поскольку устройства, которые есть в продаже предназначены для определенной мощности отопительной системы.
Многие хотят самостоятельно изготовить прибор и тогда очень важно произвести правильные и точные расчеты.
Представим расчет в зависимости от мощности системы отопления.
Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки».
- Формула расчёта расхода теплоносителя
- Q = W / (с × Δt)
Q – расход, л/час;
W – мощность системы отопления, кВт
с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)
Δt – разница температур на подаче и «обратке», °С.
Вместе с тем, расход при движении жидкости по трубе равен: Q = S × V
S – площадь поперечного сечения трубы, м²;
V — скорость потока, м/с.
S = Q / V= W / (с × Δt × V)
Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с.
Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час.
Можно взять усредненное значение – 540 м/час.
Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).
Определив сечение, по формуле площади круга несложно определить и требуемый диаметр:
D = √ (4×S/π) = 2 × √ (S/π).
Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt).
Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.
В итоге формула примет такой вид:
D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.
Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:
D = 55,2 √(W/Δt) – для скорости в 0,1 м/с; D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.
Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.
Поэтому гидрострелка для отопления решает важные задачи. При необходимости её нужно монтировать.
Гидрострелка в системе отопления: зачем нужна, схема работы
Это одно из самых «спорных» устройств в бытовых системах отопления. Гидрострелка или альтернативные названия — “гидравлическая стрелка”, гидравлический разделитель или сепаратор”, “безнапорный коллектор”. Вопросы установки данного устройства часто всплывают на форумах по тематике ОВК.
Назначение и конструкция
Что такое гидрострелка?
Гидрострелка — специальное устройство для разделения котлового и отопительных контуров в системах теплоснабжения и ГВС. Конструктивно она представляет собой круглую (реже квадратную) трубу с 4-мя присоединительными резьбовыми или фланцевыми патрубками. В одной стороны патрубки для котлового контура — сверху входной, внизу выходной. С другой — для распределительного коллектора.
Зачем нужна гидрострелка?
Нужна… Но не всем и не всегда. Гидравлическая стрелка устанавливается в случаях, когда в системе теплоснабжения дома есть несколько отдельных контуров. Например, несколько радиаторных, контур водяного теплого пола и ветка нагрева косвенного бойлера и т. п..
Также причиной установки гидрострелки являются требования производителей котлов. То же VAILLANT или VIESSMANN не возьмут на гарантию котел мощностью от 35-40 кВт без гидрострелки.
В интернет приводится несколько различных схем работы отопительной системы:
- расход котлового циркуляционного насоса равен сумме расходов насосов потребителей;
- расход котлового насоса больше суммарной мощности потребителей;
- расход котлового насоса меньше суммарной мощности потребителей.
Первый вариант из области фантастики. Добиться равной мощности, учитывая наличие в системе регулирующей арматуры, воздушных пробок, загрязнений и т. п., практически нереально. Рассматривать его смысла нет.
Второй вариант — расход по котлу больше суммарного расхода потребителей тепла. Это вполне реальная ситуация и в этом случае гидрострелка нужна. Котловой насос работает с постоянным расходом, но в зонах отопления изменения происходят постоянно. Открываются / закрываются термоголовки, одни циркуляционные насосы включаются другие отключаются. Изменение расхода на одном контуре несомненно окажет влияние на работу соседних насосов. Настроить гидравлику системы системы отопления для нормальной работы в таком режиме не представляется возможным. На помощь придет гидрострелка. После ее установке на всасывающих патрубках всех насосов контуров не будет возникать повышенного давления или разрежения, а избыточный теплоноситель от котла будет перетекать в обратку тем самым повышая ее температуру и предотвращая низкотемпературную коррозию.
Третий вариант возникает чаще всего, если неправильно подобран котел отопления. Теплопотери здания не должны превышать мощность котла. А значит котел не должен иметь расход меньше, чем требуется для полноценного отопления и ГВС. В этом режиме в гидрострелке в подачу будет подмешиваться обратный теплоноситель и это ведет к проблемам. Будет сложно выдержать тепловой режим, для полноценного нагрева котлу потребуется работать на полную мощность и выдавать слишком высокую температуру, низкая температура обратки в котел может привести к конденсатообразованию и, как следствие, к низкотемпературной коррозии теплообменника. Резюме: режима работы, когда суммарный расход по котлу меньше, чем по потребителям, допускать нежелательно и гидрострелка в этом случае не спасет от проблем.
Преимущества для системы отопления
С установкой гидрострелки в системе отопления решаются следующие проблемы:
- минимизируется взаимное влияние насосов отопительных контуров и ГВС, устраняется “передавливание”;
- продлевается срок эксплуатации котла и циркуляционных насосов за счет устранения перегрузок;
- защита котла от низкотемпературной коррозии;
- исключается взаимное влияние первичного (котлового) и вторичного (отопительного) контуров;
- уменьшается тактование (а значит и износ горелки котла, повышенный расход газа) при работе теплогенератора на минимальных мощностях.
Дополнительно гидрострелку часто оснащает воздухоотводчиком, деаэрирующей перфорированной пластиной, термометром, сепаратором шлама (грязевиком), краном для наполнения системы, магнитным уловителем. Иногда к гидрострелке присоединяют расширительный бак. Для уменьшения теплопотерь ее утепляют специальным кожухом из пенополистирола или подобного материала.
Схема работы гидрострелки на видео ниже:
Ставить или не ставить? Как выбрать гидрострелку?
“Нужно ли ставить гидрострелку” — одна из самых обсуждаемых и спорных тем на форумах по тематике отопления. Сторонники гидрострелки приписывают приписывают ей массу “чудодейственных” преимуществ, как-то “увеличение КПД котла” и т. п. Противники же говорят о высоких затратах заказчика и заинтересованности монтажника в дополнительном заработке.
Гидравлический разделитель ставится, когда в системе присутствует несколько отопительных контуров с переменным расходом. И если 2 циркуляционных насоса на контуры отопления еще можно как-то настроить, то если их 4 и больше без гидрострелки не обойтись.
Важно отметить, что для того, чтобы поставить котел мощностью от 35-40 кВт (в зависимости от производителя) на гарантию, в систему нужно ставить гидрострелку независимо от количества вторичных контуров. Это требование производителя. “Гидрострелка стоит?”, — один из первых вопросов работника сервисной службы. Если нет, даже на объект не приедет.
Цена гидрострелки не слишком высокая в сравнении с другими элементами системы. Например, в нашем интернет-магазине можно купить гидравлический разделитель по цене от 50 до 72 USD для котлов мощностью от 20 до 70 кВт. Некоторые специалисты указывают на то, что установка гидрострелки тянет за собой затраты на дополнительное оборудование (коллектор, циркуляционные насосы). Но это не совсем так. Решение по установке гидравлического разделителя принимается после проектирования вторичных отопительных контуров.
Как выбрать гидрострелку? Мы не будем приводить здесь формулы — их легко можно найти в интернет. Размер гидрострелки коррелирует с мощностью котла, поэтому мы рекомендуем подбирать ее исходя из этого параметра. На нашем сайте непосредственно в названии гидравлического разделителя указана максимальная мощность котла для которого она предназначена. Например, гидрострелка с присоединительным размером 1” для котлов мощностью до 20 Квт, 1¼” — до 33,5 кВт, 1½” — до 47,4 кВт, 2” — до 70 кВт. Возможно изготовление гидрострелок на заказ.
Гидрострелки устройство. Дополнительные параметры оборудования системы отопления
Гидрострелки устройство. Дополнительные параметры оборудования системы отопления
Современные модели, как правило, совмещают с функцией разделителя, регулятора температуры и сепаратора. Терморегулятор-клапан обеспечивает температурный градиент на вторичном контуре. Выделение растворенного кислорода из теплоносителя позволяет снизить риск эрозии внутренних поверхностей оборудования. Продлить срок работы колеса и подшипников циркуляционных насосов поможет удаление из потока взвешенных частиц.
Перфорированные горизонтальные перегородки разделяют внутренний объем пополам. Потоки обратки подачи соединяются в зоне нулевой точки, скользят в разные стороны, при этом не создается дополнительное сопротивление.
Подключение гидроразделителя и принцип работы
В высокотемпературной зоне находятся пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель находятся в нижней части корпуса.
Гидрострелка обладает некоторыми конструктивными особенностями. Итак, она имеет температурный датчик, манометр, терморегулятор и клапан, а также линию по запитке системы при включении. Для сложного оборудования нужна наладка, частые осмотры, техобслуживание.
Работа гидравлической стрелки в системе отопления
В теплоносителе поток проходит со скоростью 0,2 метра в секунду. Котловой насос разгоняет кипяток до 0.9 метров в секунду. По рекомендованному скоростному режиму можно понять, для чего предназначена гидравлическая стрелка.
За счет изменения направления движения потока гасится скорость водяных потоков при минимальной потере тепла в системе. Ламинарный поток приводит к тому, что гидравлическое сопротивление в корпусе почти отсутствует. Буферная зона делит котел на цепь потребителя. Обеспечивается автономная работа насоса на каждом отопительном контуре. Гидравлический баланс не нарушается.
Расчетным параметрам системы соответствует нейтральный режим работы гидроразделителя, при котором соответствуют такие параметры, как напор, температура и расход. Насосное оборудование имеет достаточную суммарную мощность. Взвешенные частицы осаживаются в гидрострелке по средствам ламинарного движения потока.
Гидравлический разделитель: принцип работы в отоплении частного дома
Принцип работы гидрострелки отражается схемой отопления дачи . Котел при этом не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Термодатчики срабатывают при разнице температур подачи-обратки. При дефиците расхода подмешивается холодная вода (теплоноситель). Автоматическое оборудование выводит теплогенератор на максимальный режим горения. Но потребитель не получает достаточного количества тепла. При разбалансировке системы отопления появляется угроза теплового удара.
Гидравлическая стрелка для систем отопления, схема работы
На первичном контуре объемный поток больше, чем расход теплоносителя зависимой цепи. Если котел работает в оптимальном режиме, то при розжиге агрегата или при параллельном выключении насосов вторичных контуров, теплоноситель циркулирует через гидравлическую стрелку по первичному контуру. Температура обратки, поступающая в котел, выравнивается доливанием теплоносителя из подачи. Потребитель получает достаточное количество теплоносителя.
Обязательным считается условие, при котором производитель, обладающий циркуляционным насосом первичного контура, на 10 процентов больше, чем суммарный напор насосов во второстепенном контуре.
Программа расчета гидрострелки. Калькулятор расчета гидрострелки исходя из мощности котла
Сложная, разветвленная система отопления, особенно с несколькими контурами, в каждом из которых должен поддерживаться свой температурный режим, требует дополнительного элемента, который бы обеспечивал необходимую балансировку. Задача кажется чрезвычайно сложной, но на самом деле она решается установкой достаточно простого по устройству прибора – гидравлического разделителя, который чаще в обиходе именуют «гидрострелкой».
Калькулятор расчета гидрострелки исходя из мощности котла
Такие устройства можно приобрести в готовом виде – их продают в специализированных магазинах. Опытному сварщику не составит особого труда изготовить его и самостоятельно. Главное – знать, каким параметрам должен отвечать гидравлический разделитель. В этом вопросе поможет калькулятор расчета гидрострелки исходя из мощности котла.
Несколько пояснений по проведению расчетов будут приведены ниже самого калькулятора.
Калькулятор расчета гидрострелки исходя из мощности котла
Пояснения по проведению расчетов
Гидравлическая стрелка – это дополнительная емкость, как правило – вертикального расположения, чаще всего изготавливаемая из трубы (хотя встречаются и с прямоугольным сечением). В нее в определенном порядке врезаны патрубки, идущие к котлу отопления и к контуру (контурам) теплообмена. По сути, на этом участке происходит разделение «малого» контура котла и протяженных контуров отопления.
Цены на гидрострелку
гидравлическая стрелка
Существуют классические схемы гидравлических разделителей – они показаны на рисунке:
Типовые схемы гидрострелок: справа – простейшая, слева – с патрубками на несколько контуров теплообмена.
Очевидно, что основными параметрами будут являться диаметры самого разделителя и патрубков. Остальные параметры – вытекают их типовой схемы.
- Данный калькулятор берет в основу расчетов мощность котла отопления.
Как определить необходимую мощность котла?
В этом вопросе читателю поможет специальный калькулятор расчета мощности котла отопления , к которому ведет рекомендуемая ссылка.
- Следующий параметр – скорость вертикального перемещения теплоносителя по гидрострелке. Чем она меньше, тем эффективнее теплоноситель очищается от шлама, от растворенных в нем газов, тем равномернее происходит смешивание горячего и остывшего потоков. Оптимальным считается показатель порядка 0,1 ÷ 0,2 м/с. В калькуляторе можно выбрать нужное значение.
- И, наконец, важным параметром является планируемый режим работы системы отопления, то есть уровни температуры в трубе подачи из котла в трубе «обратки». Необходимые значения вводятся в калькулятор.
Формулу расчета приводить в данном случае нет смысла – она лежит в основе запрограммированного алгоритма вычисления. Результат покажет оптимальный диаметр самой гидрострелки и врезаемых в нее патрубков. С остальными линейными параметрами уже определиться несложно.
Важность гидрострелки в системе отопления
В этой небольшой публикации приведены лишь некоторые краткие пояснения по проведению расчетов. А подробнее ознакомиться со всеми функциями гидрострелки системы отопления можно и нужно в специальной статье нашего портала.
Гидрострелка для двух котлов. Устройство и принципы работы гидроразделителя
В стандартной комплектации гидрострелка – это округлая (реже – квадратная) труба с четырьмя фланцевыми или резьбовыми патрубками. Они отличаются. С одной стороны расположены патрубки для котлового контура, а с другой – для распределительного коллектора.
Фактически гидрострелка в системе отопления и обвязке – это связующее звено между контурами, что делает их динамически независимыми. Основных назначений у гидрострелки два:
- Исключить гидродинамическое влияние, которое возникает при включении и выключении отдельных контуров. К примеру, когда вы используете радиаторное отопление, у вас дома установлен теплый пол, а в системе горячего водоснабжения используется бойлер. В подобных случаях разумно для каждого потока использовать отдельный контур, чтобы исключить их взаимное воздействие.
- Получить большую производительность для штучно созданного контура даже при малом расходе теплоносителя. То есть, это позволяет «разогнать» котел, сделав его работу более эффективной, но при этом не заставлять его работать на предельных мощностях.
Применение гидрострелки в отопительной системе позволяет решить еще несколько важных проблем. Например, с ее помощью:
- снижается взаимовоздействие и влияние друг на друга насосов отдельных контуров и горячего водоснабжения, устраняется так называемое «передавливание»;
- срок службы котла увеличивается благодаря предотвращению перегрузок во время работы;
- обеспечивается дополнительная защита от низкотемпературной коррозии;
- предотвращается взаимное влияние котлового и отопительного контуров;
- снижается скорость износа горелки и объемы потребляемого газа когда агрегат работает на низких мощностях.
Сегодня многие производители дополнительно расширяют функциональные возможности своих гидрострелок, добавляя в их конструкцию воздухоотводчики, деаэрирующие пластины, термометры, сепараторы шлака и прочее. Это позволяет расширить функциональные возможности конструкции и дополнительно продлить срок службы котла.
Но нужна ли для котла гидрострелка именно вам и именно для вашего котла? Сегодня многие продавцы пытаются «впарить» доверчивому покупателю то, что ему не особенно надо. Гидроразделитель – в числе таких товаров. Продавцы говорят о большом приросте КПД, экономии газа, увеличенном в несколько раз сроке службы и т. д. На самом деле все не совсем так.
Гидрострелка на 3 контура. Для чего нужна гидрострелка
Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.
Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:
Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.
В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.
Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.
Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.
Гидрострелка на 2 контура. Режимы работы
Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).
Возможные режимы работы системы отопления с гидроразделителем
Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.
Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.
Гидрострелка для теплого пола. Более сложный вариант
Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.
Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.
- Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
- Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
- Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.
Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.
Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .
Видео гидрострелки из полипропилена Принцип действия Тебо
NFPA — Что такое гидравлика
Чтобы представить себе базовую гидравлическую систему, представьте себе два одинаковых шприца, соединенных вместе трубками и заполненных водой (см. Рисунок 1). Шприц A представляет насос, а Шприц B представляет привод, в данном случае цилиндр. Нажатие на поршень шприца A создает давление внутри жидкости. Это давление жидкости действует одинаково во всех направлениях (закон Паскаля) и заставляет воду вытекать через дно в трубку и в Шприц B .Если вы поместили 5 фунт. Если объект находится сверху поршня шприца B , вам нужно будет надавить на поршень шприца A с усилием не менее 5 фунтов. силы, чтобы переместить вес вверх. Если объект весит 10 фунтов, вам придется толкать его с усилием не менее 10 фунтов. силы, чтобы переместить вес вверх.
Если площадь плунжера (который является поршнем) Шприц A составляет 1 кв. Дюйм, и вы нажимаете 5 фунтов.силы, давление жидкости будет 5 фунтов / кв. дюйм (фунт / кв. дюйм). Поскольку давление жидкости действует одинаково во всех направлениях, если объект на Шприц B (который снова имеет площадь 1 кв. Дюйм) весит 10 фунтов, давление жидкости должно превысить 10 фунтов на квадратный дюйм, прежде чем объект будет двигаться вверх. Если мы удвоим диаметр шприца B (см. Рисунок 2), площадь поршня станет в четыре раза больше, чем была. Это означает, что вес в 10 фунтов будет поддерживаться на 4 кв. Дюйма.жидкости. Следовательно, давление жидкости должно превышать 2,5 фунта на квадратный дюйм (10 фунтов ÷ 4 кв. Дюйма = 2,5 фунта на квадратный дюйм) для перемещения объекта весом 10 фунтов вверх. Таким образом, перемещение объекта весом 10 фунтов потребует только 2,5 фунта. силы на поршень шприца A , но поршень шприца B будет двигаться только вверх ¼, если оба поршня имеют одинаковый размер. В этом суть гидравлической энергии. Варьируя размеры поршней (плунжеров) и цилиндров (шприцев), можно в несколько раз увеличить прилагаемое усилие.
В реальных гидравлических системах насосы содержат множество поршней или насосных камер других типов. Они приводятся в движение первичным двигателем (обычно электродвигателем, дизельным двигателем или газовым двигателем), который вращается со скоростью несколько сотен оборотов в минуту (об / мин). Каждое вращение заставляет все поршни насоса выдвигаться и втягиваться, втягивая жидкость и выталкивая ее в гидравлический контур в процессе. Гидравлические системы обычно работают при давлении жидкости в тысячи фунтов на квадратный дюйм.Таким образом, система, которая может развивать давление 2000 фунтов на квадратный дюйм, может толкать 10 000 фунтов. силы из цилиндра примерно такого же размера, как банка содовой.
Гидравлические приложения
Внедорожная техника, наверное, самая распространенная применение гидравлики . Будь то строительство, горнодобывающая промышленность, сельское хозяйство, утилизация отходов или коммунальное оборудование, гидравлика обеспечивает мощность и управление для решения поставленной задачи и часто для обеспечения движущей силы для перемещения оборудования с места на место, особенно когда задействованы гусеничные приводы. Гидравлика также широко используется в тяжелом промышленном оборудовании. на заводах, в морском и морском оборудовании для подъема, гибки, прессования, резки, формовки и перемещения тяжелых деталей. Ниже приведены истории болезни, размещенные на веб-сайтах отраслевых публикаций, описывающих использование гидравлики в различных сферах применения:
Сельское хозяйство:
Traction — король виноградоуборочного комбайна
Аккумуляторы Beat Boom Bounce
Строительство: Асфальтоукладчик со скользящими формами
обладает всей гидравликой Smarts.
Обеспечивает многосочлененный экскаватор широким диапазоном движений.
Развлечения:
Электрогидравлика на гигантском слоне
Мюзикл «Человек-паук» использует силу гидравлики для управления и подъема ступеней и платформ
Морской и морской: Корабль-краб
обеспечивает огромную экономию топлива
Wave Energy представляет новые задачи
Отходы и переработка:
Гидравлика делает мусоровоз быстрым, бесшумным и эффективным
Compact Motors Держите подметальные машины простыми
Прочие отрасли, в которых гидравлика является предпочтительной:
- Энергия
- Станки
- Металлообработка
- Военная и авиакосмическая промышленность
- Горное дело
- Коммунальное оборудование
Дополнительные гидравлические приложения
Другие примеры использования гидравлики
Принципы гидравлики Онлайн-обучение
Компоненты Fluid Power
Гидравлические системы питания состоят из нескольких компонентов, которые работают вместе или последовательно для выполнения определенного действия или работы.Люди, хорошо разбирающиеся в гидравлических контурах и проектировании систем, могут покупать отдельные компоненты и сами собирать из них гидравлическую энергетическую систему. Тем не менее, многие гидравлические системы разработаны дистрибьюторами, консультантами и другими специалистами в области гидравлической энергии, которые могут предоставить систему полностью или частично.
Основные компоненты любой гидравлической системы:
- насосное устройство — гидравлический насос или воздушный компрессор для подачи жидкости в систему
- проводники жидкости — трубки, шланги, фитинги, коллекторы и другие компоненты, которые распределяют жидкость под давлением по системе
- клапаны — устройства, регулирующие расход жидкости, давление, пуск, останов и направление
- Приводы — цилиндры, двигатели, поворотные приводы, захваты, вакуумные чашки и другие компоненты, которые выполняют конечную функцию гидравлической системы.
- вспомогательные компоненты — фильтры, теплообменники, коллекторы, гидравлические резервуары, пневматические глушители и другие компоненты, которые позволяют гидравлической системе работать более эффективно.
Электронные датчики и переключатели также включены во многие современные гидравлические системы, чтобы обеспечить средства электронного управления для контроля работы компонентов. Диагностические инструменты также используются для измерения давления, температуры и расхода при оценке состояния системы и поиске неисправностей.
Устройство для определения местоположения жидкостей NFPA — где вы можете найти гидравлические и пневматические компоненты и продукты, доступные от компаний-членов NFPA.Сеансы дополнительного образования и обучения, предлагаемые NFPA и его членами, можно найти по телефону
Образовательные ресурсы.
Как работает гидравлика | Наука гидравлики
Криса Вудфорда.Последнее изменение: 22 августа 2020 г.
Какая связь между водой пистолет и этот гигантский журавль? На первый взгляд, никакой связи. Но подумайте о науке, стоящей за ними, и вы достигнете удивительного вывод: водяные пистолеты и краны используют силу движущихся жидкостей очень похожим образом. Эта технология называется гидравликой, и это используется для питания всего, от автомобильных тормозов и мусоровозов до рулевые и гаражные домкраты для моторных лодок. Давайте подробнее разберемся, как это работает!
На фото: этот кран поднимает свою гигантскую стрелу в воздух с помощью гидроцилиндра.Вы можете заметить здесь барана? Основная из них — сияние серебра на солнечном свете в центре картины. Также имеются гидроцилиндры, поддерживающие стабилизаторы («аутригеры»): опоры, которые выступают возле колес для поддержки крана у основания, когда стрела выдвинута (они выделены желтыми и черными предупреждающими полосами).
Нельзя раздавить жидкость!
Газы легко раздавить: все знают, как легко это сжать воздушный шар. Твердые тела прямо противоположны. Если вы когда-нибудь пытались сжать кусок металла или кусок дерево, только пальцами, вы поймете, что это практически невозможно.А как насчет жидкостей? Где они вписываются? Вы, наверное, знаете, что жидкости — это промежуточное состояние, немного похоже на твердые тела и немного на газы в других. Теперь, когда жидкости легко перетекают с места на место, вы можете подумать, что они будут вести себя как газы, когда вы устанете их сжимать. Фактически, жидкости практически несжимаемы, как и твердые тела. По этой причине болит живот, если вы испортили свое погружение в бассейн. Когда ваше тело врезается в бассейн, это потому, что вода не может стекать вниз (как матрас или батут будет) или достаточно быстро уйти с дороги.Вот почему прыжки с мостов в реки может быть очень опасно. Если вы не нырнете правильно, прыжки с моста в воду почти как на бетон. (Узнайте больше о твердых телах, жидкостях и газах.)
Фото: Почему вода так быстро брызгает из шприца? Вы вообще не можете сжать жидкость, поэтому, если вы протолкните воду через широкую часть шприца, сильно надавив на поршень внизу, куда эта вода пойдет? Он должен выбраться через верх.Поскольку верх намного уже низа, вода выходит на поверхность быстроходной струей. Гидравлика запускает этот процесс в обратном порядке, чтобы обеспечить более низкую скорость, но большую силу, которая используется для привода тяжелых машин. То же самое и с водяным пистолетом, который фактически представляет собой шприц в форме пистолета.
Тот факт, что жидкости не сжимаются легко, невероятно полезно. Если вы когда-нибудь стреляли из водяного пистолета (или из сжимаемого бутылка с жидкостью для мытья посуды, наполненная водой), вы использовали эту идею уже.Вы, наверное, заметили, что нажимать на спусковой крючок водного пистолета (или выжать воду из посуды для мытья посуды бутылка). Когда вы нажимаете на спусковой крючок (или сжимаете бутылку), вы приходиться довольно много работать, чтобы вытеснить воду через узкую сопло. Вы действительно оказываете давление на воду — и вот почему он брызгает с гораздо большей скоростью, чем вы двигаете курок. Если бы вода не была несжимаемой, водяные пистолеты не работали бы должным образом. Вы нажмете на спусковой крючок, и вода внутри будет просто сжать в меньшее пространство — он не вылетит из сопла, как вы ожидаете.
Если водяные пистолеты (и сжимаемые бутылки) могут изменять силу и скорость, это означает (в строгих научных терминах) они работают так же, как инструменты и машины. Фактически, наука о водяных пистолетах приводит в действие некоторые из самых больших машин в мире — краны, самосвалы и экскаваторы.
Теоретическая гидравлика
Переверните водяной пистолет, и это (грубо упрощено) что происходит внутри:
Фото: упрощенный вид гидравлической воды.
пистолет.
Когда вы нажимаете на спусковой крючок (показан красным), вы применяете относительно большое усилие, которое перемещает спусковой крючок на небольшое расстояние.Потому что вода не будет втиснуться в меньшее пространство, он проталкивается через тело пистолет к узкой насадке и выстреливает с меньшей силой, но с большей скорость.
Теперь предположим, что мы можем заставить водяной пистолет работать в обратном направлении. Если мы могли стрелять жидкостью в сопло на большой скорости, вода течь в обратном направлении, и мы сгенерируем большое усилие, направленное вверх на спусковой крючок. Если бы мы увеличили масштаб нашего водяного пистолета много раз мы мог генерировать достаточно большую силу, чтобы поднимать предметы. Именно так гидроцилиндр или домкрат.Если вы брызгаете жидкость через узкую трубки на одном конце, вы можете заставить поршень подниматься медленно, но с большим силы, на другом конце:
Фото: Как увеличить силу с помощью водяного пистолета
работает в обратном направлении.
Наука, лежащая в основе гидравлики, называется Паскаля. принцип . По сути, потому что жидкость в трубе несжимаемый, давление должно оставаться постоянным на всем протяжении его, даже когда вы сильно нажимаете на него с одного или другого конца. Теперь давление определяется как сила, действующая на единицу площади.Итак, если мы надавим с небольшим усилием на небольшом участке, на узком конце трубки на слева, должна быть большая сила, действующая вверх на большую поршень справа, чтобы давление оставалось равным. Вот как сила увеличивается.
А как насчет энергии?
Другой способ понять гидравлику — подумать о энергии .
Мы уже видели, что гидроцилиндры могут дать нам больше силы или скорости, но они не могут делать и то, и другое одновременно — и это из-за энергии.Посмотрите еще раз на изображение водяного пистолета вверху. Если быстро надавить на узкую трубу (с небольшим усилием), плунжер на широкой трубе поднимается медленно (с большой силой). Почему это могло быть? Основной закон физики называется закон сохранения энергии гласит, что мы не может сделать энергию из воздуха. Количество энергии, которое вы используете для перемещения поршня. равна приложенной вами силе, умноженной на расстояние, на которое вы ее перемещаете. Если наш водяной пистолет производит вдвое большую силу на широком конце, чем мы прилагаем к узкому концу, он может только продвиньтесь наполовину.Это потому, что энергия, которую мы поставляем, давя вниз, переносится прямо вокруг трубы до другого конца. Если то же количество энергии теперь должно двигаться вдвое больше силы, он может переместить его только на половину расстояния за одно и то же время. Вот почему более широкий конец движется медленнее чем узкий конец.
Гидравлика на практике
В этом экскаваторе работает гидравлика.
Когда водитель тянет за ручку, двигатель экскаватора закачивает жидкость в
узкие трубы и кабели (показаны синим), заставляющие гидроцилиндры (показаны
красным) для расширения.Тараны немного похожи на велосипедные насосы, работающие в
задний ход. Если сложить несколько таранов, можно сделать копалку.
рука вытягивается и двигается так же, как у человека, только с гораздо большим
сила. Гидравлические цилиндры — это, по сути, мускулы землекопа:
Фото: В этом экскаваторе работают несколько различных гидроцилиндров. Тараны обозначены красными стрелками.
и узкие, гибкие гидравлические трубы и кабели, которые питают их синим цветом.
Каждый поршень работает как водяной пистолет с дизельным двигателем, задним ходом:
Фото: Гидравлические цилиндры экскаватора крупным планом.
Двигатель перекачивает гидравлическую жидкость через одну из тонких трубок, чтобы выдвинуть более толстый плунжер с гораздо большей силой, например:
Фото: Как гидравлический цилиндр увеличивает силу.
Вам может быть интересно, как гидроцилиндр может перемещаться как внутрь, так и наружу, если гидравлическая жидкость всегда толкает его в одном направлении. Ответ в том, что жидкость не всегда движется одинаково. Каждый плунжер питается с противоположных сторон по двум отдельным трубам. В зависимости от того, как движется жидкость, плунжер толкает внутрь или наружу, очень медленно и плавно, как показывает эта небольшая анимация:
Фото: Гидравлический цилиндр движется внутрь или наружу в зависимости от того, в каком направлении течет гидравлическая жидкость.
В следующий раз, когда вы будете в пути, посмотрите, сколько гидравлических машин вы сможете заметить. Вы можете быть удивлены, сколько ими пользуются грузовики, краны, экскаваторы, самосвалы, экскаваторы, бульдозеры. Другой пример: гидравлический кусторез на задней части трактора. Режущая головка должна быть прочной и тяжелой, чтобы прорезать живую изгородь и деревья, и водитель не может поднять или установить ее вручную. К счастью, органы управления гидравликой делают все это автоматически: с несколькими гидравлическими соединениями, немного похожими на плечо, локоть и запястье, резак движется с такой же гибкостью, как человеческая рука:
Фото: Типичный гидравлический кусторез.
Скрытая гидравлика
Однако не все гидравлические машины настолько очевидны; иногда их гидроцилиндры скрыты от глаз. Лифты («лифты») хорошо скрывают свою работу, поэтому не всегда очевидно, работают ли они традиционным способом (поднимаются и опускаются кабелем, прикрепленным к двигателю) или вместо этого используют гидравлику. В небольших лифтах часто используются простые гидроцилиндры, устанавливаемые непосредственно под лифтовой шахтой или рядом с ней. Они проще и дешевле традиционных лифтов, но потребляют немного больше энергии.
Двигатели — еще один пример, когда гидравлику можно скрыть от глаз. Традиционный Электродвигатели используют электромагнетизм: когда электрический ток течет через катушки внутри них, он создает временную магнитную силу, которая толкает кольцо постоянных магнитов, заставляя вал двигателя вращаться. Гидравлические моторы больше похожи на насосы, работающие реверсом. В одном примере, называемом гидравлическим редукторным двигателем, жидкость течет в двигатель по трубе, заставляя вращаться пару тесно сцепленных шестерен, прежде чем течь обратно через другую трубу.Одна из шестерен соединена с валом двигателя, который приводит в движение все, что двигатель запитывает, в то время как другая («холостой ход») просто свободно вращается, чтобы завершить механизм. Там, где традиционный гидроцилиндр использует силу перекачиваемой жидкости для толкания гидроцилиндра вперед и назад на ограниченное расстояние, гидравлический двигатель использует непрерывно текущую жидкость для вращения вала столько, сколько необходимо. Если вы хотите, чтобы двигатель вращался в обратном направлении, вы просто меняете направление потока жидкости. Если вы хотите, чтобы он вращался быстрее или медленнее, вы увеличиваете или уменьшаете поток жидкости.
Иллюстрация: Упрощенный гидравлический мотор-редуктор. Жидкость (желтая) втекает слева, вращает две шестерни и вытекает вправо. Одна из шестерен (красная) приводит в действие выходной вал (черный) и машину, к которой подключен двигатель. Другая шестерня (синяя) — холостой ход.
Зачем использовать гидравлический мотор вместо электрического? Там, где мощный электродвигатель обычно должен быть действительно большим, такой же мощный гидравлический двигатель может быть меньше и компактнее, потому что он получает свою мощность от насоса, расположенного на некотором расстоянии.Вы также можете использовать гидравлические двигатели в местах, где электричество может быть нежизнеспособным или безопасным — например, под водой или там, где существует риск возникновения электрических искр, вызывающих пожар или взрыв. (Другой вариант в этом случае — использовать пневматику — силу сжатого воздуха.)
Узнать больше
На сайте
Книги
Для младших читателей
Особенно подходят для детей 9–12 лет:
- Можете ли вы почувствовать силу? пользователя Ричард Хаммонд.Дорлинг Киндерсли, 2007/2015. Веселое введение в основы физики. (Я был одним из консультантов по этой книге.)
- Сила и движение Питера Лафферти. Дорлинг Киндерсли, 2000. Хотя сейчас он довольно старый и, кажется, не обновлялся, его по-прежнему легко найти в секонд-хенде. Одна из классических книг DK очевидцев, в ней много увлекательной истории, а также современной науки.
- «Как все работает сейчас» Дэвида Маколея. ДК, 2016. Многие гидравлические машины разбираются и объясняются в этом классическом томе о принципах работы.
- Как все работает: сила давления Эндрю Данн. Thomson Learning, 1993. Слегка устаревшая, но все же очень актуальная детская книга, которая связывает фундаментальные науки о жидкостях и давлении воды с такими повседневными машинами, как суда на воздушной подушке, пылесосы, отбойные молотки, автомобильные тормоза и лифты.
Для читателей постарше
Видео
Информационное
- Гидравлические приводы от Vickers Hydraulics. Устаревшее, но довольно четкое видео, в котором объясняются основные гидравлические приводы, включая гидроцилиндры одностороннего и двустороннего действия и гидравлические двигатели.
Веселые проекты
- Сделайте гидравлический рычаг от Mist8K. Гидравлический рычаг с приводом от шприца и электромагнитным захватом.
- «Как сделать гидравлических боевых роботов» Лэнс Акияма. Один из проектов, описанных в книге Лэнса Rubber Band Engineer.
- Как работает ножничный гидравлический подъемник от DRHydraulics. Это довольно наглядная анимация, показывающая, как гидравлический насос заставляет лифт подниматься и опускаться. Было бы лучше, если бы мы могли видеть разрез цилиндра и то, как течет жидкость, но вы поняли идею.
Статьи
- Посмотрите, как робот HyQReal тянет самолет. Автор Эван Акерман. IEEE Spectrum, 23 мая 2019 г. Возможно, роботы в основном электромеханические, но гидравлические компоненты становятся все более популярными.
- Робот Disney с приводами воздух-вода демонстрирует «очень плавные» движения Эрико Гуиццо. IEEE Spectrum, 1 сентября 2016 г. Изучение робота, в котором используется сочетание гидравлики и пневматики.
- Hydraulics может включать полноэкранный дисплей Брайля от Прии Ганапати.Wired, 30 марта 2010 г. Новый гидравлический механизм может сделать дисплеи Брайля дешевле, быстрее и доступнее.
- Давление в гидравлике: Инженер, 24 февраля 2003 г. Почему гидравлика до сих пор остается таким популярным способом питания машин, когда электрическая энергия, на первый взгляд, проще и легче реализовать?
Гидравлические и пневматические схемы и схемы P&ID
Диаграммы и схемыFluid требуют независимой проверки, поскольку в них используется уникальный набор символов и условных обозначений.
Диаграммы и схемыFluid требуют независимой проверки, поскольку в них используется уникальный набор символов и условных обозначений.
Диаграммы и схемы гидравлической мощности
Другая символика используется при работе с системами, работающими с гидравлическим приводом. Гидравлическая энергия включает в себя газовую (например, воздух) или гидравлическую (например, воду или масло) движущуюся среду. Некоторые символы, используемые в гидравлических системах, такие же или похожие на уже обсужденные, но многие из них полностью отличаются.
Гидравлические системы питания разделены на пять основных частей:
- Насосы,
- Резервуары,
- Приводы, Клапаны
- и
- линий.
В широкой области гидравлической энергии используются две категории символов насосов в зависимости от используемой движущей среды (например, гидравлическая или пневматическая). Основной символ насоса — это круг, содержащий одну или несколько стрелок, указывающих направление (а) потока, причем точки стрелок соприкасаются с кругом.
Гидравлические насосы показаны сплошными стрелками. Пневматические компрессоры представлены полыми стрелками. На рисунке 19 представлены общие символы, используемые для насосов (гидравлических) и компрессоров (пневматических) в диаграммах гидравлической мощности.
Рисунок 19 Условные обозначения гидравлического насоса и компрессора
РезервуарыРезервуары служат местом для хранения рабочей среды (гидравлической жидкости или сжатого газа). Хотя символы, используемые для обозначения резервуаров, сильно различаются, некоторые условные обозначения используются для обозначения того, как резервуар обрабатывает жидкость.
Пневматические резервуары обычно представляют собой простые резервуары, и их символика обычно представляет собой некоторую вариацию цилиндра, показанного на рисунке 20.
Гидравлические резервуары могут быть гораздо более сложными с точки зрения того, как жидкость поступает в резервуар и удаляется из него. Для передачи этой информации были разработаны условные обозначения. Эти символы показаны на рисунке 20.
Рисунок 20 Обозначения гидродинамического резервуара
Привод
Привод в гидравлической системе — это любое устройство, которое преобразует гидравлическое или пневматическое давление в механическую работу.Приводы делятся на линейные и поворотные.
Линейные приводы имеют некоторую форму поршневого устройства. На рисунке 21 показаны несколько типов линейных приводов и их графические обозначения.
Рисунок 21 Обозначения для линейных приводов
Поворотные приводы обычно называются двигателями и могут быть фиксированными или регулируемыми. Некоторые из наиболее распространенных символов вращения показаны на Рисунке 22. Обратите внимание на сходство между символами вращающихся двигателей на Рисунке 22 и символами насосов, показанными на Рисунке 19.
Разница между ними в том, что острие стрелки касается круга в насосе, а конец стрелки касается круга в двигателе.
Рисунок 22 Обозначения поворотных приводов
Трубопровод
Единственная цель трубопроводов в гидравлической энергетической системе — транспортировать рабочую среду под давлением из одной точки в другую. Символы для различных линий и оконечных точек показаны на рисунке 23.
Рисунок 23 Обозначения линий электропередачи с жидкостью
Клапаны
Клапаны — самые сложные символы в гидравлических системах.Клапаны обеспечивают контроль, необходимый для обеспечения направления движущейся среды в нужную точку, когда это необходимо. Для схем гидравлических систем требуется гораздо более сложная символика клапанов, чем для стандартных P&ID, из-за сложных клапанов, используемых в гидравлических системах.
В типичном P&ID клапан открывает, закрывает или дросселирует технологическую жидкость, но редко требуется для направления технологической жидкости каким-либо сложным образом (трех- и четырехходовые клапаны являются частыми исключениями). В гидравлических силовых системах клапан обычно имеет от трех до восьми труб, прикрепленных к корпусу клапана, при этом клапан может направлять текучую среду или несколько отдельных текучих сред в любом количестве комбинаций входных и выходных путей потока.
Символы, используемые для обозначения гидравлических клапанов, должны содержать гораздо больше информации, чем стандартные символы P&ID клапана. Чтобы удовлетворить эту потребность, символика клапана, показанная на следующих рисунках, была разработана для гидравлических P & ID.
На рисунке 24, в разрезе, показан пример внутренней сложности простого гидравлического клапана. На рисунке 24 показан четырехходовой / трехпозиционный клапан и его работа для изменения потока жидкости. Обратите внимание, что на рисунке 24 оператор клапана не обозначен, но, как и стандартный клапан технологической жидкости, клапан может управляться диафрагмой, двигателем, гидравликой, соленоидом или ручным оператором.
Гидравлические силовые клапаны при электрическом управлении от соленоида втягиваются в обесточенном положении. При подаче питания на соленоид клапан переключится на другой порт. Если клапан приводится в действие не соленоидом, либо является многопортовым клапаном, информация, необходимая для определения того, как клапан работает, будет предоставлена на каждом чертеже или на сопровождающей его надписи.
Рисунок 24 Работа клапана
Обратитесь к Рис. 25, чтобы увидеть, как клапан на Рис. 24 преобразуется в полезный символ.
Рисунок 25 Разработка символа клапана
На рисунке 26 показаны символы различных типов клапанов, используемых в гидравлических системах.
Рисунок 26 Обозначения гидравлического силового клапана
Чтение диаграмм мощности жидкости
Используя ранее обсуждавшуюся символику, теперь можно прочитать диаграмму мощности жидкости. Но прежде чем читать несколько сложных примеров, давайте посмотрим на простую гидравлическую систему и преобразуем ее в диаграмму гидравлической мощности.
Используя рисунок на Рисунке 27, в левой части Рисунка 28 перечисляются все детали и их символ гидравлической энергии.В правой части рисунка 28 показана гидравлическая диаграмма, которая представляет рисунок на рисунке 27.
Рисунок 27 Простая гидравлическая система питания
Рисунок 28 Линейная диаграмма простой гидравлической системы питания
С пониманием принципов, используемых при чтении диаграммы гидравлической мощности, любую диаграмму можно интерпретировать. На рисунке 29 показана диаграмма, которая может встретиться в инженерной сфере.
Чтобы прочитать эту диаграмму, будет представлена пошаговая интерпретация того, что происходит в системе.
Рисунок 29 Типовая диаграмма мощности жидкости
Первый шаг — получить общее представление о том, что происходит. Стрелки между A и B в правом нижнем углу рисунка указывают на то, что система предназначена для зажатия или зажима некоторого типа детали между двумя секциями машины. Гидравлические системы часто используются в прессах или других приложениях, где обрабатываемая деталь должна удерживаться на месте.
Поняв базовую функцию, можно выполнить подробное изучение схемы с помощью пошагового анализа каждой пронумерованной локальной области на схеме.
МЕСТНЫЙ НОМЕР 1
Обозначение открытого резервуара с сетчатым фильтром. Сетчатый фильтр используется для очистки масла перед его попаданием в систему.
МЕСТНЫЙ НОМЕР 2
Насос постоянного вытеснения с электрическим приводом. Этот насос обеспечивает гидравлическое давление в системе.
МЕСТНЫЙ НОМЕР 3
Обозначение предохранительного клапана с отдельным манометром. Предохранительный клапан приводится в действие пружиной и защищает систему от избыточного давления. Он также действует как разгрузочный клапан для сброса давления, когда цилиндр не работает.Когда давление в системе превышает заданное значение, клапан открывается и возвращает гидравлическую жидкость обратно в резервуар. Манометр показывает, какое давление находится в системе.
МЕСТНЫЙ НОМЕР 4
Составное обозначение 4-ходового 2-позиционного клапана. Кнопка PB-1 используется для активации клапана путем подачи питания на соленоид S-1 (обратите внимание, что клапан показан в обесточенном положении). Как показано, гидравлическая жидкость высокого давления направляется из порта 1 в порт 3, а затем в нижнюю камеру поршня.Это приводит в движение и удерживает поршень в локальной области №5 во втянутом положении. Когда поршень полностью втянут и гидравлическое давление нарастает, разгрузочный (сбросной) клапан поднимается и поддерживает давление в системе на заданном уровне.
Когда PB-1 нажат, а S-1 запитан, 1-2 порта выровнены, а 3-4 порта выровнены. Это позволяет гидравлической жидкости попадать в верхнюю камеру поршня и опускать его. Жидкость из нижней камеры стекает через отверстия 3-4 обратно в резервуар.Поршень будет продолжать движение вниз до тех пор, пока не будет отпущен PB-1 или не будет достигнут полный ход, после чего разгрузочный (сбросной) клапан поднимется.
МЕСТНЫЙ НОМЕР 5
Приводной цилиндр и поршень. Цилиндр предназначен для приема жидкости либо в верхнюю, либо в нижнюю камеры. Система спроектирована таким образом, что при приложении давления к верхней камере нижняя камера выравнивается для слива обратно в резервуар. Когда давление прикладывается к нижней камере, верхняя камера выравнивается так, что она стекает обратно в резервуар.
Типы диаграмм мощности жидкости
Можно использовать несколько видов диаграмм, чтобы показать, как работают системы. Понимая, как интерпретировать рисунок 29, читатель сможет интерпретировать все следующие диаграммы.
Графическая диаграмма показывает физическое расположение элементов в системе. Компоненты представляют собой контурные чертежи, на которых показана внешняя форма каждого элемента. Графические рисунки не показывают внутренних функций элементов и не представляют особой ценности для обслуживания или устранения неисправностей.На рисунке 30 показана графическая диаграмма системы.
Рис.30 Наглядная диаграмма мощности жидкости
На схеме в разрезе показано как физическое расположение, так и работа различных компонентов. Обычно он используется в учебных целях, поскольку объясняет функции и показывает, как устроена система. Поскольку для этих схем требуется очень много места, они обычно не используются для сложных систем.
На рис. 31 показана система, представленная на рис. 30, в формате разреза и показаны сходства и различия между двумя типами диаграмм.
Рисунок 31 Схема мощности жидкости в разрезе
На схематической диаграмме используются символы для обозначения элементов системы. Схемы предназначены для предоставления функциональной информации о системе. Они не точно отображают относительное расположение компонентов. Схемы полезны при техническом обслуживании, и понимание их является важной частью поиска и устранения неисправностей.
Рисунок 32 — схематическая диаграмма системы, показанной на Рисунках 30 и 31.
Рисунок 32 Схематическая диаграмма мощности жидкости
Принцип работы и расчет. Как сделать гидропистолет своими руками из полипропилена
Гидравлический стрелок, принцип действия которого построен на защите теплообменников котла, защищает их от теплового удара. Основа системы — чугун. Часто такие ситуации возникают при первоначальном запуске котельного устройства или во время технических работ, когда необходимо отключить циркуляционный насос от горячей воды.Кроме того, использование гидравлического сепаратора помогает сохранить целостность системы отопления в случае отключения подачи горячей воды в автоматическом режиме.
Стрелка поперечная
Гидрострелка не представляет собой ничего сложного. Конечно, есть более сложные модификации, оснащенные фильтрами. Возможно, в будущем будет изобретена еще более сложная конструкция, но пока гидравлическая игла представляет собой унифицированное устройство. №
По принципу действия круглые гидросепараторы не имеют отличий от профильных, которые имеют прямоугольную форму.Профильный гидравлический стрелок, принцип действия которого заключается в уменьшении расположения в пространстве и увеличении грузоподъемности, имеет более привлекательный внешний вид. С позиции гидравлики больше подойдет круглая стрелка.
Назначение устройства
Гидравлика, принцип действия которой будет описан в данной статье, необходимо для выравнивания уровня давления в котельной системе при разных расходах в основном контуре и сумме показателей вторичные тепловые цепи.Устройство регулирует работу систем отопления с несколькими контурами (радиатор, водонагреватель, теплый пол). При соблюдении правил гидродинамики устройство обеспечит отсутствие отрицательного взаимодействия контуров и позволит непрерывно работать в заданном режиме.
Гидравлический сепаратор играет роль отстойника и удаляет механические образования (накипь, коррозия) охлаждающей жидкости в соответствии с гидромеханическими стандартами. Эта особенность очень положительно сказывается на продолжительности работы движущихся частей системы отопления.
Устройство удаляет воздух из охлаждающей жидкости, что снижает процесс окисления в элементах металла.
В системах стандартной конструкции, где подразумевается наличие только одного контура, отключение нескольких ответвлений приводит к очень небольшим расходам в котле. В результате температура охлаждаемого теплоносителя значительно повышается.
Гидравлический сепаратор поддерживает стабильное потребление тепла, что позволяет сравнивать значения температуры на подающей и обратной трубах.
Какие процессы происходят в гидравлической игле
- Чтобы понять, с какой целью установлено устройство в систему отопления, необходимо выяснить, какие процессы происходят с водой при прохождении гидравлической иглы через полость. Необходимо понимать основные параметры работы двух и более контурных систем отопления для автономных целей.
- После всех монтажных работ будет проведена сварка стыков в трубах. Система отопления залита холодной водой.Как правило, температурный показатель составляет 5–15 Сº.
- Когда автоматика включает насос главного контура для циркуляции и зажигается горелка, насосы вторичных контуров не работают, и теплоноситель движется только по первому контуру. Таким образом, поток устремляется вниз.
- После того, как охлаждающая жидкость достигнет желаемой температуры, будет выбран вторичный контур водяного потока. При равных расходах воды в основном и вторичном контурах гидравлический сепаратор действует как выпускное отверстие для воздуха.Отфильтровывает грязь и мазут. Итак, процесс отопления и нагрева горячей воды. Следует отметить, что достижение абсолютно равного показателя расходов воды во всех контурах — задача невыполнимая.
- Благодаря автоматизации, поток во вторичном контуре, когда вода достигает желаемой температуры, и насос горячей воды отключается. Если термоголовки радиаторов перекрывают поток из-за перегрева помещения на солнечной стороне, то в этом контуре системы отопления увеличивается гидравлическое сопротивление.В этом случае подключается автоматизированный насос, который снижает производительность и расход воды во вторичных контурах. Через поток по основному и второстепенному контурам движение начинается вверх по гидравлической игле. Если система отопления не оснащена гидравлической иглой, то из-за значительных перекосов в гидравлической системе, по крайней мере, насосы, отвечающие за циркуляцию, перестанут работать.
- Когда автоматика котельного устройства прекращает работу насоса основного контура отопления, поток теплоносителя в гидро стрелке устремляется вверх.Но такая ситуация встречается очень редко.
Как самому сделать водяной пистолет
Многих интересует, как сделать гидрострок своими руками? Для изготовления этого устройства потребуются навыки в области сварки. Следует отметить, что установка самодельной системы также будет стоить дорого.
Чтобы сделать такое приспособление, как гидроигла своими руками, потребуются съемники, метчики, манометры, прямоугольная трубка, болгарка, молоток и сварочный аппарат с электродами до 3 мм.
Отверстия в коллекторе следует прожечь электродом по разметке. На сварке под сварку необходимо снимать фаску на 1 мм. Сварка ведется круглой с ножкой 3-4 мм. Остальные коллекторные трубы промаркированы. Отопительный контур с гидравлической иглой в этом случае предполагает наличие трех контуров.
В контуре трубки на «холодной» стороне следует прожечь два отверстия по краям и три под соединительными откосами (два в одну сторону и одно в другую). На «горячей» стороне прожигается одно отверстие посередине и три отверстия для соединения откосов.Сквозные отверстия должны располагаться на той же оси, что и выпускные отверстия на «горячей» трубе. К ним будут приварены два отвода, а третий будет отводом. На «холодной» стороне будут два отверстия для соединения откосов и одно, предназначенное для патрубка, проходящего через горячую трубу посередине сборки. Отверстия для манометров прожигают после предварительной сборки.
Завершающий этап изготовления такого устройства, как гидроигла, своими руками — это испытание системы под давлением воды.
Это можно сделать путем покрытия швов мылом. Давление должно быть не менее 2 атмосфер. Его можно подавать любым способом и в любой точке (например, штуцер сливного крана). Швы нельзя покрывать, если есть возможность контролировать перепад давления. Если он упадет, то вам понадобится мыльная пена.
Гидрострелка от пролипропилена своими руками
В настоящее время установка такого приспособления как гидроигла своими руками из полипропилена вполне реальна.
Главный контур выходит из котла. Второстепенное — это системная изоляция в системе отопления. Разгон главного контура котла больше, чем предусмотрено производителем устройства, довольно неэкономично. Увеличивается гидравлическое сопротивление, что увеличивает нагрузку на теплоноситель и не обеспечивает необходимый поток.
Гидравлическая игла своими руками из полипропилена с минимальным расходом любой охлаждающей жидкости может создать больший поток за счет второго искусственного контура.
Если в доме есть радиаторное отопление и горячее водоснабжение, котел рекомендуется разделить на отдельные контуры из полипропилена. Так что они не будут влиять друг на друга.
Hydro Arrow DIY Полипропилен обладает большими функциональными возможностями. Он действует как связующее звено между двумя отдельными контурами, передающими тепло. При отсутствии гидравлического и динамического воздействия контуров друг на друга расход и скорость теплоносителя и сепаратора не переходят от контура к контуру.
Почему температура охлаждающей жидкости после гидросепаратора ниже выходной
Это явление можно объяснить разным уровнем расхода контура. Высокая температура попадает в гидравлическую иглу, которая смешивается с холодным теплоносителем. Скорость потребления последнего выше, чем расход горячего.
Зачем датчику скорости вертикальная скорость?
Такое устройство, как гидравлическая игла, принцип действия построен по вертикальному направлению.Этому есть свое объяснение.
- Основная причина низкой вертикальной скорости — наличие ржавчины и песка в трубах. Эти опухоли оседают на сепараторе. Им нужно дать возможность осесть.
- Низкая скорость позволяет создать естественную конвекцию теплоносителя в гидросепараторе. Холодный поток идет вниз, а горячий поднимается вверх. Результат — желаемый температурный напор.
- Низкая скорость позволяет снизить гидравлическое сопротивление в гидравлической игле.У него нулевой показатель, но если отбросить первые две причины, гидравлический сепаратор можно использовать как смесительный агрегат. Другими словами, диаметр стрелы уменьшается, а ее вертикальная скорость увеличивается. Это дает возможность экономить материалы. Гидравлические стрелки можно использовать в том случае, когда нет необходимости в температурном градиенте, а требуется только контур для обогрева.
- Малая скорость удаляет мелкие пузырьки воздуха из охлаждающей жидкости.
Можно ли установить гидрораспределитель под углом 90 градусов к горизонту
Можно установить устройство под таким углом.Вы можете разместить гидравлическую иглу в любом положении. Если необходимо удалить отходы механического характера, отвести воздушный поток в автоматическом режиме или разделить контур в соответствии с показателем температуры, устройство следует устанавливать в исходном виде.
Делает роль стрелки громкости
Конечно, играет. Оптимальный показатель объема для выравнивания перепадов температур — 100-300 литров. Показатель такого объема особенно актуален, если котел работает на теплом топливе.
Как подобрать стрелок
Стрелка имеет два основных показателя:
- мощность (необходимо суммировать показатели тепловой мощности и всех цепей)
- общий объем перекачиваемого теплоносителя.
Именно эти данные определяют показатели такого устройства, как гидравлическая игла, расчет мощности которой сравнивают с данными техпаспорта при покупке.
Как установить гидравлическую иглу
Как правило, гидравлический сепаратор устанавливается в вертикальное положение.Но горизонтально устройство может располагаться под любым углом. Следует учитывать направление концевых сопел, поскольку это необходимо для правильного функционирования воздуховыпускного отверстия и накопления осадка, который необходимо удалить из системы.
Понимание базовой схемы гидродинамики
Автор: Джош Косфорд, редактор
Из любой темы, находящейся под зонтиком гидравлической энергии размером с патио, гидравлическая символика привлекает больше всего запросов от тех, кто хочет узнать больше о гидравлической энергии.Чтение любой схемы с более чем тремя символами может быть сложной задачей, если ваш опыт ограничен. Но научиться этому можно. Фактически, требуется лишь базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — это понять, почему тот или иной символ используется в схеме; Этой части трудно научить, и она приходит только с опытом.
В этом месяце я дам вам основы, чтобы вы знали, как нарисованы и структурированы стандартизированные линии и формы для универсальной интерпретации.Если вы уже знакомы со схемами, обратите внимание на простоту. В некоторых случаях я также попытаюсь привести примеры старых символов, поскольку на многих заводах есть старые машины со старыми схемами.
Основными элементами любой схемы являются линии разного типа. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для всех распространенных форм (например, квадратов, кругов и ромбов) в дополнение к отображению проводников жидкости, таких как линии всасывания, давления и возврата.
Другой широко используемый стиль линий — это пунктирная граница или линия ограждения. Это представляет собой группировку гидравлических компонентов как часть составного компонента (например, направляющего клапана с пилотным управлением, вместе с пилотным и основным клапаном), вспомогательного контура (например, контура безопасности для гидравлического пресса) или подставки. один гидравлический коллектор с патронными клапанами. Как правило, пограничное ограждение представляет собой четырехсторонний многоугольник, использующий пунктирную линию с различными символами клапана, содержащимися внутри, как представление реальной гидравлической системы.
Третья наиболее часто встречающаяся линия — это простая пунктирная линия. Это линия с двойной функцией, представляющая как пилотную, так и дренажную линии. Пилотная линия как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение понимать пилотные линии является ключом к пониманию передовых гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с текучей средой утечки, требующий пути, представленного на чертеже.
Когда линии на схеме представляют шланги, трубы или трубы на машине, часто требуется, чтобы они пересекались или соединялись с другими трубопроводами.В случае соединенных гидравлических трубопроводов точка или узел добавляется к соединению на чертеже, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличать пересекающиеся линии от линий, которые соединяются. Линии пересечения раньше показывались как прыжок или мост, но сейчас стандарт таков, что они просто пересекаются без драматизма.
Если мы станем немного более продвинутыми, чем ваша базовая линия, у нас есть три другие общие формы, используемые в гидравлических схемах.Это круг, квадрат и ромб. Девяносто девять процентов гидравлических символов используют один из этих трех в качестве основы. Насосы и двигатели любого типа изображены в круге, как и измерительные приборы. Клапаны любого типа используют в качестве начала основной квадрат. Некоторые из них представляют собой просто один квадрат, например, напорные клапаны, но другие используют три соединенных квадрата, например, с трехпозиционным клапаном. Ромбы используются для обозначения устройств для кондиционирования жидкости, таких как фильтры и теплообменники.
Квадрат применяется в основном для клапанов разного типа; Клапаны давления и направляющие клапаны являются наиболее распространенным применением.Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый клапан давления, за исключением редукционного клапана, является тем, что мы называем нормально закрытым, который не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться прямым или пилотным давлением, которое может возникать в любом месте в пределах настройки пружины.
Если мы сломаем символ предохранительного клапана, мы увидим еще несколько форм, которые ранее не обсуждались.Первый — это стрелка. В большинстве случаев стрелки не используются, и мы предполагаем, что жидкость может течь в любом направлении. В случае с нашим предохранительным клапаном жидкость протекает через него только в одном направлении, как мы можем видеть по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае пружина, на которую он накладывается, означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.
Предположим, что предохранительный клапан установлен на 2000 фунтов на квадратный дюйм. Вы заметите пунктирную линию, идущую снизу символа, закругляющую угол и прикрепленную к левой стороне.Эта пунктирная линия указывает на то, что клапан напрямую управляется давлением на его впускном отверстии, и что управляющая жидкость может воздействовать на клапан, нажимая стрелку вправо. На самом клапане, конечно, нет стрелки, но, как и в символах гидравлики, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка нажимается, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до тех пор, пока на входе не будет 2000 фунтов на квадратный дюйм.
Редукционный клапан — единственный нормально открытый клапан давления в гидравлике.Как видите, он очень похож на предохранительный клапан, за исключением двух изменений символа. Во-первых, стрелка показывает, что поток течет в нейтральном положении, в то время как предохранительный клапан заблокирован. Во-вторых, он получает свой пилотный сигнал от клапана. Когда давление ниже по потоку поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления в канал ниже по потоку, что позволяет давлению снова снизиться до значения ниже настройки давления.
В гидрораспределителях по-прежнему используются квадратные конверты, что видно по показанным тарельчатым клапанам 2/2 и соленоидным клапанам 4/3.Каждый конверт — или квадрат — представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не определяет, как смещается клапан, но указывает, что он блокирует поток в одном положении и разрешает поток в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сдвинуть влево или вправо, по существу, обратное течение потока из рабочих портов. Символы пружины расположены над каждым из символов соленоидов и представляют собой сдвоенные соленоиды с функцией центрирования пружины.
Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; у насосов он обращен наружу, а у двигателей — внутрь. Двигатели часто бывают двухоборотными, и внизу также будет треугольник, позволяющий жидкости поступать в любой порт. Некоторые насосы также могут быть двигателями одновременно и, кроме того, могут быть двухоборотными, как показано на следующем символе.Обозначение насоса переменной производительности с компенсацией давления варьируется в широких пределах и иногда просто отображается стрелкой внутри круга. Этот конкретный пример — мой любимый, он несколько простой, хотя он может быть довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и / или пропорциональных клапанов.
Последняя основная форма, обычно используемая в гидравлической символике, — это ромб. Ромбами обозначены кондиционирующие устройства, такие как фильтры, нагреватели или охладители.Вы можете представить, что пунктирная линия, разделяющая символ фильтра пополам, улавливает частицы, когда они проходят. Для кулера две направленные наружу стрелки представляют тепло, излучаемое кулером. Наконец, показан теплообменник типа жидкость-жидкость, показывающий путь входящей и исходящей текучей среды, которая отводит тепло из системы.
Основы гидравлической символики довольно просты, но я коснулся только поверхности. Есть много специальных символов, обозначающих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые у меня нет возможности показать.Более того, каждый показанный мною символ представляет небольшую часть возможных модификаций каждого из них; существует, вероятно, сотня или больше способов изобразить гидравлический насос схематическим обозначением.
Наконец, способы комбинирования гидравлических символов для создания полной схемы, представляющей реальную машину, бесконечны. Я рекомендую вам потратить время на чтение гидравлических схем, чтобы интерпретировать символы, когда у вас есть время. Вы не только откроете для себя уникальные символы, но и найдете уникальные способы использования старых символов и компонентов в гидравлической цепи.
Все о гидравлике — Как работают гидравлические краны
Если вы читали, как работают гидравлические машины, вы знаете, что гидравлический кран основан на простой концепции — передаче силы от точки к точке через жидкость. В большинстве гидравлических машин используется какая-то несжимаемая жидкость , жидкость максимальной плотности. Масло — это наиболее часто используемая несжимаемая жидкость для гидравлических машин, в том числе для гидравлических кранов. В простой гидравлической системе, когда поршень давит на масло, масло передает всю первоначальную силу другому поршню, который движется вверх.
В простой гидравлической системе, когда один поршень толкается вниз, другой поршень толкается вверх. Щелкните стрелку для демонстрации.
Гидравлический насос создает давление, которое перемещает поршни. Давление в гидравлической системе создается одним из двух типов гидравлических насосов:
- Насос переменной производительности — Щелкните здесь, чтобы узнать больше о насосах переменной производительности.
- Шестеренчатый насос
В большинстве автокранов с гидравлическим приводом используются двухступенчатые насосы , которые имеют пару зацепляющихся шестерен для создания давления в гидравлическом масле.Когда давление необходимо увеличить, оператор нажимает педаль газа, чтобы насос работал быстрее. В шестеренчатом насосе единственный способ получить высокое давление — это запустить двигатель на полную мощность.
В 70-тонном автокране с гидравлическим приводом используется дизельный двигатель объемом 12,7 л, развивающий до 365 лошадиных сил. Двигатель соединен с тремя двухступенчатыми насосами, в том числе:
- Главный насос — Этот насос управляет штоком поршня , который поднимает и опускает стрелу , а также гидравлическими телескопическими секциями, которые выдвигают стрелу.Главный насос способен создавать давление 3500 фунтов на квадратный дюйм (фунт / кв. Дюйм). Он создает большее давление, чем два других насоса, потому что он отвечает за перемещение гораздо большего веса.
- Пилотный насос противовеса давления — В гидравлическом автокране используются противовесы на задней части кабины для предотвращения ее опрокидывания. Они добавляются и удаляются гидравлическим подъемником с собственным насосом. Шестеренчатый насос противовеса может создавать давление 1400 фунтов на квадратный дюйм.
- Насос рулевого управления / выносных опор — Один насос управляет рулевым управлением и выносными опорами.Выносные опоры используются для стабилизации грузовика во время подъемных операций. Поскольку рулевое управление и выносные опоры не выполняются одновременно, они работают от одного и того же насоса. Этот насос создает давление 1600 фунтов на квадратный дюйм.
В следующем разделе вы увидите, как гидравлическая система действует на другие части гидравлического автокрана.
Гидравлический двигатель — обзор
(3) Гидравлические двигатели и поворотные приводы
Гидравлические двигатели приводятся в действие гидравлической жидкостью под давлением и передают кинетическую энергию вращения механическим устройствам.Гидравлические двигатели, когда они приводятся в действие механическим источником, могут вращаться в обратном направлении и действовать как насос.
Гидравлические поворотные приводы используют жидкость под давлением для вращения механических компонентов. Поток жидкости вызывает вращение движущихся компонентов через зубчатую рейку и шестерню, кулачки, прямое давление жидкости на поворотные лопатки или другое механическое соединение. Гидравлические поворотные приводы и пневматические поворотные приводы могут иметь фиксированный или регулируемый угловой ход и могут включать в себя такие функции, как механическое демпфирование, гидравлическое демпфирование с замкнутым контуром (масло) и магнитные элементы для считывания с помощью переключателя.
Тип двигателя является наиболее важным фактором при поиске гидравлических двигателей. Доступны следующие варианты: аксиально-поршневой, радиально-поршневой, внутренняя шестерня, внешняя шестерня и лопасть. В аксиально-поршневом двигателе для выработки механической энергии используется установленный в осевом направлении поршень. Поток высокого давления, поступающий в двигатель, заставляет поршень двигаться в камере, создавая выходной крутящий момент. Радиально-поршневой гидромотор использует поршни, установленные радиально вокруг центральной оси, для выработки энергии. Радиально-поршневой двигатель альтернативной формы использует несколько взаимосвязанных поршней, обычно по схеме звезды, для выработки энергии.Подача масла поступает в поршневые камеры, перемещая каждый отдельный поршень и создавая крутящий момент. Несколько поршней увеличивают рабочий объем двигателя за один оборот, увеличивая выходной крутящий момент. В двигателе с внутренним зацеплением используются шестерни с внутренним зацеплением для выработки механической энергии. Жидкость под давлением вращает внутренние шестерни, создавая выходной крутящий момент. Двигатель с внешним зацеплением использует внешние шестерни для производства механической энергии. Жидкость под давлением заставляет внешние шестерни вращаться, создавая выходной крутящий момент.Лопаточный двигатель использует лопасть для выработки механической энергии. Жидкость под давлением ударяется о лопасти лопасти, заставляя ее вращаться и создавать выходной крутящий момент.
Дополнительные рабочие характеристики, которые следует учитывать, включают рабочий крутящий момент, давление, скорость, температуру, мощность, максимальный расход жидкости, максимальную вязкость жидкости, рабочий объем на оборот и вес двигателя. Рабочий крутящий момент — это крутящий момент, который двигатель способен передать, который напрямую зависит от давления рабочей жидкости, подаваемой в двигатель.Рабочее давление — это давление рабочей жидкости, подаваемой в гидравлический двигатель. Перед подачей к двигателю жидкость находится под давлением от внешнего источника. Рабочее давление влияет на рабочий крутящий момент, скорость, расход и мощность двигателя. Рабочая скорость — это скорость, с которой вращаются движущиеся части гидравлических двигателей. Рабочая скорость выражается в оборотах в минуту или аналогичных показателях. Рабочая температура — это диапазон температур жидкости, в котором может работать двигатель.Минимальная и максимальная рабочие температуры зависят от материалов внутренних компонентов двигателя и могут сильно различаться в зависимости от продукта.
