Плита перекрытия ПК 32-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью.

Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край

ГОСТ плиты перекрытия ПК: размеры, вес, объем

Изготовление железобетонных плит перекрытия – процесс очень важный ответственный, требующий серьезного подхода и соблюдения множества правил и нормативов. Так, ГОСТ плиты перекрытия ПК обязательно должен соблюдаться при производстве этих распространенных в современном строительстве конструкций из железобетона.

ЖБ плиты перекрытия пустотные, ГОСТ которых определяет геометрические параметры и характеристики железобетонных изделий. В связи с важностью места, которое занимают плиты перекрытия ПК в конструкции зданий, изготовление ЖБИ должно проходить под четким контролем соответствующих специалистов и с использованием высококачественного сырья, современного оборудования и самых эффективных технологий.

Размеры железобетонных плит перекрытия ПК по ГОСТ

В соответствии с действующими нормами и ГОСТ, ЖБ плиты перекрытия ПК обязательно должны обладать рядом характеристик:

• звуконепроницаемость;
• теплоизоляция;
• морозостойкость;
• водонепроницаемость;
• трещиностойкость.

Кроме этого, ГОСТ плиты перекрытия ПК 12 и других размеров предусматривает такие качества как сейсмоустойчивость и способность железобетонного изделия легко выдерживать колебания грунта до 9 баллов. На территориях, где колебания почвы – явление регулярное, при изготовлении ЖБ плит перекрытия ПК, ГОСТ разрешает добавлять в бетонный раствор специальные вещества, способствующие улучшению прочностных характеристик ЖБИ.

Цены на качественные плиты перекрытия по ГОСТ

Популярность изготовленных по ГОСТ железобетонных пустотных плит перекрытия ПК обусловлена еще и тем, что имеющиеся в этих ЖБИ воздушные камеры отлично подходят для прокладки в них всевозможных сетей коммуникации – линий связи, электропроводки, кабелей сигнализации и т.п. Размеры, вес и объем  плит перекрытия ПК из железобетона определяется особенностями проекта и типа возводимого сооружения.

Только благодаря соблюдению всех требований ГОСТ, плиты перекрытия получаются действительно прочными, надежными и долговечными.

ГОСТ плиты перекрытия многопустотные, производство, вес

Плиты перекрытия – это строительный материал, полученный из железобетона, который используют при возведении этажей. Благодаря своей универсальности представленные изделия стали активно применяться при строительстве многоэтажек и коттеджей. Монтаж каждой плиты перекрытия осуществляется отдельно друг от друга, но в результате удается получить монолитное железобетонное перекрытие.

Описание

В области современного строительства возникают и другие виды перекрытия, которые можно использовать вместо плит, но, тем не менее, самыми востребованными по-прежнему остаются плиты перекрытия серии 1.141 1.

Причина такой востребонности состоит в том, что изделия обладают большим количеством положительных свойств:

• доступная стоимость;
• высокие показатели прочности;
• простота монтажа;
• отличные показатели тепло- и звукоизоляции.

Как выглядят плита перекрытия пк 15, можно увидеть и узнать из данной статьи.

На видео -многопустотные плиты перекрытия, гост:

Что из себя представляют ребристые плиты перекрытия указано в статье.

Плиты перекрытия серии 1.141 1 обладают такими характеристиками, как ширина, длина и нагрузки. Стандартной нагрузкой для изделия считается 800 кг/м2.

Многопустотные сборные изделия получают по ГОСТу 9561-91. Их конструкция предусматривает наличие многопустотных сборных плит, толщина которых 220 мм. Еще имеют ударение на ригели.

Служат подобные изделия для обустройства межэтажных или чердачных перекрытий при возведении домов общественного или промышленного назначения, предусматривающие стальной или монолитный каркас.

Сборные железобетонные плиты перекрытия размеры по ГОСТу указаны в данной статье.

Получают плиты перекрытия из бетона высокого качества, благодаря ему удается производить поперечную резку материала. В результате становится возможным перекрыть комнаты с криволинейной стеной или отверстием.

Стабильные показатели прочности позволяют получить одинаковый плиточный прогиб, благодаря чему нет необходимости выравнивать потолочную поверхности при монтаже.

Безопалубное формирование плиты позволяет получить отличную несущую способность. Многопустотная плита обладает отличными характеристиками:

• прочность и шумопоглощения,
• водонепроницаемость и морозостойкость.

Для материала, который используют в ходе изготовления плиты, характерные высокие показатели пожарной безопасности.

Плиты перекрытия пб размеры гост и другие технические данные указаны в статье.

Расчет

Вычислительные мероприятия для многопустотной плиты осуществляется для того, что определить прочность при всех возможных нагрузках, а также проведение вычислений позволяет выбрать самый подходящий тип изделия, который будет отвечать всем параметрам огнестойкости. Кроме этого, при расчете можно определить дополнительное усиление всей конструкции, в общем.

Каков расчет пустотной плиты перекрытия подробно рассказывается в данной статье.

Во время расчета многопустотных плит необходимо принимать во внимание факторы, которые могут оказывать влияние на предел прочности и огнестойкости. В ходе выполнения расчетов вычисляется не только предполагаемая нагрузка на 1 м2 , а также свойства огнестойкости, которые играют огромную роль при дальнейшей эксплуатации жилища.

В большинстве случаев расчет рассматриваемого изделия осуществляют специалисты, которые имеют необходимый допуск. В ходе полученных данных удается подобрать многопустотную плиту, которая в состоянии выдержать все нагрузки, которые будет испытывать дом. Помимо этого, все произведенные вычисления позволяют определить необходимый расход строительных материалов.

Какова толщина монолитного перекрытия частного дома, указано в описании статьи.

Размеры и вес

Что касается этих параметров, то для каждого вида изделия имеются свой вес и размеры:

• Пустотные размеры могут достигать таких размеров 114-20з мм. Благодаря наличию цилиндрических пустот становится возможным снизить массу плиты и улучшить шумоизоляцию дома. Значение толщины дома может составлять 220 мм, но имеются плиты с толщиной 260 и 300 мм.
• Сплошные плиты не имеют пустот, а их длина составляет до 6,6 м, ширина – 3 м, толщина – 120-160 мм.
• Пустотелые изготовляются длиной 12 м, ширина может варьироваться от 1,5 до 2,4 м.
• Ребристые плиты обладают П-образным сечением. Их длина составляет 8,8 м, ширина – 1,5 м, высота – 400 мм.

Что касается веса плит перекрытия, то этот параметр зависит от толщины:

• при толщине 1,5 мм вес составит 1290-2950 кг,
• при толщине 1,2 мм вес составит 970-220 кг,
• при толщине 1 мм вес – 700 – 1875 кг.

Какова маркировка плит перекрытия пустотных по ГОСТу указано в статье.

Процесс изготовления

Все технологическое оснащение расположено в пролетах, которые оснащены мостовыми кранами и формовочными постами. В свою очередь, на формовочных постах имеются бетоноукладчики с бункерами, виброплощадками. Подача бетонного раствора производится с бетонных узлов посредствам бетоновозных эстакад.

На видео – производство многопустотных плит перекрытия:

Двутавровая балка 20 размеры и другие технические данные материала, который подходит для перекрытия можно узнать из данной статьи.

Процесс обработки высокими температурами осуществляется в ямных камерах. Здесь используют острый апр. Все операции по транспортизации в пролете производятся двумя мостовыми кранами.

Все мероприятия по производству плит осуществляют на 5 постах:

1. Подготовка форм. Здесь осуществляют обрезку арматуры, чистку, смазку изделий и укладку стержней.
2. Формование.
3. Термическая обработка.
4. Доводка и контроль качества;
5. Выдержка продукта после термообработки.

О том какова цена двутавровой деревянной балки для перекрытия дома, можно узнать из статьи.

Весь технологический процесс получения плит перекрытий производится в следующей последовательности:

1. Когда была произведена обработка высокими температурами, то поддон с материалом монтируют на пост подготовки. Для этого используют автоматический захват.
2. Осуществляется обрезка арматурных стержней.
3. Плиту снимают с поддоном, используя кран, а затем переносят на вывозную тележку. Там происходить очистка изделия от пыли, наплывов бетона, маркировка.
4. С поверхности поддона удаляют остатки бетона, обрезка арматуры и очищение упоры. Также на этом этапе выполняется смазка рабочей поверхности поддона и упоров.
5. Не отходя от этого поста, рабочие выполняют укладку сеток и стержневой арматуры. Перед этим ее предварительно нагревают при помощи электротермического метода в обоурдваоениУЭС-6. В завершении выполняется укрепление в специальных упорах.
6. При помощи крана подготовленный поддон переносят на пост формирования, а затем выполняют укладку бетонного раствора. На поддоне выполнятся фиксирование бортовой насадки, вводятся вибровкладыши. Теперь можно переходить к монтажу каркасы и монтажные петли.
7. После всех этих действий можно переходить к укладке подстилающего слоя, внедрением вибросола. Благодаря этому удается получить ровные и пластический слой бетона.
8. Далее процесс изготовления предполагает выполнение дальнейшей укладки, разравнивания и уплотнения бетонного раствора. Здесь будет использоваться пригруз.
9. Когда вибрирование окончено, выполняется очистка краев формы от подливов бетонного раствора.
10. Выполняют отверстия под петли, а затем монтируют пробки с высотой 130 мм.
11. Поддон с продукцией монтируют в ямную пропарочную камеру и осуществляют термовлажностную обработку. После этого весь цикл повторяется.

Каковые размеры деревянной балки для междуэтажного перекрытия рассказывается в данной статье.

Плиты перекрытия – это очень значимый на сегодняшний день строительный материал. Благодаря такому изделию стало возможным возводить дома с большим количеством этажей и не переживать за прочность и надежность. Размеры плит перекрытия могут быть самые различные, благодаря чему удается подобрать самым подходящий для того, чтобы плита смогла выдерживать оказываемую на нее нагрузку.

Плиты перекрытия размеры ГОСТ, вес, пустотные, ЖБ, деревянные

Расцвет строительства связан с появлением железобетона. Исследования свойств стали и цементных составов позволили установить, что два этих материала имеют почти одинаковые коэффициенты теплового расширения. Без этого совпадения армированных плит из бетона не существовало бы, они растрескивались бы в течение года.

Когда открыли способность цементного камня приобретать добавочную прочность в сочетании с армирующими стальными прутьями, вставленными внутрь бетонного массива, строительство стало приобретать черты, характерные для его современного состояния.

Виды железобетонных плит перекрытия

Другим важнейшим открытием в физике строительных материалов стало появление предварительно напряжённых железобетонных конструкций. Если стальную арматуру, или стальные строительные канаты сначала «натянуть», а потом залить цементом, дождаться его отвердения и снять нагрузку натяжения, то силы сжатия будут переданы на цементный камень. Прочность предварительно напряжённых жб конструкций возрастает многократно по отношению к ненапряженным. Без предварительно напряжённого железобетона невозможно ни строительство мостовых пролётов, ни возведение многоэтажного дома.

Рассмотрим типы перекрытий, которые применяются в современном строительстве.

Перекрытия без бетона

При строительстве индивидуального дома широко используются деревянные перекрытия. Доски толщиной 45 – 50 мм и шириной 250 – 300 мм устанавливаются на ребро через 500 – 600 мм на конструкции внешних стен или перегородок.

Снизу подшиваются листовые материалы, образующие потолок. В каналы между досками размещается утеплитель. Сверху через звукоизолирующую прокладку нашиваются доски пола следующего этажа.

Виды деревянных перекрытий

При правильном выборе толщины и высоты досок и расстояния между ними можно перекрыть пролёты до восьми метров. На смену «доскам на ребре» в индивидуальное строительство приходят двутавровые профили, изготовленные из материалов, получаемых в результате переработки древесины, например, ДВП.

В настоящее время широкое распространение получили деревянные арочные конструкции: с их помощью перекрываются спортивные залы, торговые площадки и пр.

И всё же в строительстве многоэтажных жилых домов и промышленных зданий железобетонным перекрытиям на сегодняшний день конкурентов нет.

Существует несколько типов перекрытия.

Монолитные перекрытия

В последние десятилетия широкое распространение получили сооружения из монолитного бетона. Это связано с желанием уйти от типовых строений и придать каждому сооружению уникальный архитектурный облик.

Схема железобетонного монолитного перекрытия

Здание, этаж за этажом, отливается из бетона, естественно – по стальному армированному каркасу.

После строительства стен, перемычек и колонн очередного этажа устанавливаются дополнительные временные опоры. На общее опорное поле укладывается съёмная алюминиевая или деревянная опалубка. Поверх опалубки монтируется арматурный каркас. Каркас соединяется с арматурными прутьями стен и перегородок. После этого в опалубку заливается цементный раствор. Для повышения прочности его уплотняют с помощью виброреек и вибролотков. Так как бетон лучше схватывается при температуре порядка 70 градусов тепла, его укутывают теплоизоляционными материалами и готовят с использованием горячей воды. Все видели «палатки и шалаши» над пролётами строящихся мостов.

После отвердения опалубка снимается, получается монолитный пол и потолок. Там, где листы опалубки соприкасались между собой, бывают выступающие швы. Их удаляют механическим способом, или оставляют как есть, в зависимости от того, какие варианты отделки пола и потолка будут применяться в дальнейшем.

Строительство монолитного здания – дело долгое и хлопотное. При значительных отрицательных температурах вести строительство из монолитного бетона запрещено строительными нормами и правилами (СНиП).

Дома и производственные сооружения чаще строятся из сборного железобетона. Есть и различные гибридные варианты, но при этом применяются плиты перекрытия, изготавливаемые на заводах бетонных изделий.  Плиты перекрытий бывают трёх типов.

Ребристые плиты

Ребристые плиты перекрытия

Эти плиты в поперечном сечении напоминают букву «П» с широкой перекладиной и короткими ножками. Такая форма придаёт ей требуемую прочность.

Для этих плит существует свой набор государственных стандартов, ГОСТ. Их удельный вес относительно невелик.

Такие плиты используются, главным образом, при возведении промышленных зданий. При строительстве многоэтажных жилых домов и частного жилья использование этих железобетонных конструкций неэффективно из‑за недостаточной тепло– и звукоизоляции.

Кессонные перекрытия

Кессонные плиты перекрытия

Кессонные («часторебристые», «частобалочные», «вафельные») перекрытия. Это перекрытия, которые состоят из продольных и поперечных балок одной высоты и ширины. Сверху помещаются бетонные плиты, связанные с «растром» арматурой.

Кессонные перекрытия обладают высокой прочностью и используются в случаях, когда необходимо перекрыть большую площадь без установки дополнительных опор.

Кессонные перекрытия создаются, как правило, в ходе сооружения монолитных бетонных зданий производственного назначения. Перекрытия отличает большой удельный вес.

В многоэтажном жилом, тем более – малоэтажном строительстве такие перекрытия не используются.

Многопустотные плиты перекрытия

Это наиболее распространённый тип плит, используемый в промышленном, гражданском и частном строительстве.

Государственные стандарты России жёстко определяют требования к этому типу плит.

ГОСТы и «Строительные Нормы и Правила», СНиП, разработаны на все виды конструкций из армированного бетона. В силу того, что пустотные бетонные изделия используются в строительстве шире, чем другие типы жб перекрытий, ГОСТ, посвящённых им, намного больше.

Многопустотные плиты – это вид плит, у которых вдоль её большей оси проложена арматура и сделаны отверстия – каналы, как правило, круглого сечения. В отдельных видах многопустотных плит отверстия по форме напоминают трапецию со скруглёнными углами, а иногда – овал.

Это самый востребованный на сегодня материал для перекрытий, индивидуальные каменные дома не возводятся без их использования. Вес, тепло – и звукоизоляция – это их преимущество.

Почему многопустотные плиты?

Эти плиты относительно легки, пустотелость снижает их удельный и общий вес.

Многопустотные плиты перекрытия

Это уменьшает затраты на возведение фундамента, несущих конструкций стен при строительстве многоквартирного или частного дома.

При использовании пустотных плит структурные шумы снижаются относительно монолитных перекрытий. Значит, при использовании таких плит потребуется меньше изоляционных «прокладок» для обеспечения звукового комфорта в помещениях.

Пустотные плиты изготавливаются на заводах по выпуску бетонных конструкций.

Стандартные условия производства на предприятии обеспечивают соответствие произведённых бетонных плит требованиям ГОСТ.

Для производства плит, размеры которой по высоте составляют 220 мм, используется конвейерная технология. На специальном столе устанавливается опалубка (форма) и пластиковые трубы для образования пустот. В технологические отверстия на торцах опалубки пропускается арматура или арматурный канат. Механизмы натяжения, присоединённые к противоположным концам формы, в которой отливается плита, «напрягают» растяжением стержни или канаты. Объем опалубки заполняется цементным раствором. «Сырая» плита отправляется на вибростенд. На вибростенде бетон уплотняется, из него выдавливается воздух и избыточная влага. Извлекаются пластиковые трубы, сформировавшие продольные полости. После этого плита укрывается теплоизолятором и отправляется в паровую баню на следующий этап передела. Плита отвердевает при семидесяти градусах тепла, т. е. при самой оптимальной температуре для формирования прочного цементного камня.

Безопалубочные многопустотные плиты перекрытия

Применение высокопрочной и точно изготовленной опалубки гарантирует размеры плиты, определённые ГОСТ.

Какие ещё технологии применяются при изготовлении пустотных плит?

Облегченные плиты перекрытия

Для облегчённых плит перекрытия, размеры которых по высоте составляют 140 мм, разработаны технологии непрерывного литья. Конвейер позволяет получить плиту – ленту длиной до 200 метров.

Затем электропилой с алмазным диском эта лента разрезается на стандартные плиты, размеры которых определены ГОСТ или на плиты, размеры которых указаны в требованиях заказчика.

Строительство – опасная вещь. Говорят, что лётные наставления писаны кровью. Но разве ГОСТ или СНиП не писаны теми же чернилами?

Если заказчик закажет плиты, параметры которых не соответствуют их несущей способности, ответственность за возможные последствия ляжет на него.

Государственные стандарты

Многопустотные плиты маркировки ПК

Многопустотные облегчённые плиты перекрытия (по ГОСТ – «ПНО», «ПБО», «3.1.ПБ») тоньше почти в полтора раза, имеют меньший вес. С другой стороны – их прогиб под нагрузкой больше. Это необходимо учитывать при проектировании здания. Этот тип плит особенно популярен в малоэтажном строительстве. Преимущества – цена (требуется меньше сырья), вес (меньшие нагрузки на стены и фундамент – экономия на фундаменте и стенах), лучшая тепло- и звукоизоляция.

Для всех типов плит жёстко определены размеры, допустимая нагрузка на квадратный метр, удельный и общий вес, отклонения от формы идеального параллепипеда и пр.

Следует помнить, что плита – это только один элемент здания. Рассчитывать строение необходимо целиком: фундамент, несущие и изолирующие конструкции стен, перекрытий. Не следует забывать про снег и ветер. Грамотно выполнить эту работу может только профессионал.

Место нанесения маркировки на плиту стандартизовано.

В строительстве и машиностроении на чертежах все размеры указываются в миллиметрах.

Чтобы избежать слишком длинных надписей, в ГОСТ предусмотрены «огрубления» для обозначения плит. Это сделано потому, что требуемую для перекрытия плиту в частном коттедже, таунхаусе или многоэтажном доме всё равно должен выбирать специалист.

Маркировка

Маркировка наносится на боковую поверхность. В действительности – маркировка – лишь ключ к строительным справочникам, в которых можно почерпнуть информацию об изделии. Для краткости при маркировке применяются многочисленные сокращения и огрубление реальных размеров. Приведём пример.

Многопустотные плиты маркировки ПБ

Многопустотные плиты – ПБ, ПК, НВ. Высота – 220 мм.

Пример маркировки по ГОСТ: П 63-12-8. «П» означает «пустотность» и высоту – 220 мм, длину – 6270мм (округление в большую сторону до дециметров) ширину – 1290мм (округление в меньшую сторону до дециметров) нагрузка записывается в центнерах, т. е. 8 обозначает, что плита выдерживает вес 800кг/м2.

Не следует думать, что на каждом квадратном метре плиты может быть размещён вес 800 кг.

Реально общий вес на некоторой поверхности основания рассчитывается с учётом общих характеристик сооружения.

размеры, масса и прочие характеристики

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

• Нагружать перекрытие сразу после монтажа без бетонной стяжки.
• Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
• Упростить процесс транспортировки и монтажа.
• Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

• Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
• Создание условий для проведения коммуникаций, что сокращает время на отделку.
• Увеличение полезного объема сооружения.
• Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м²достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м² – 712/2,4 · 1 = 297 кг/м². Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

• Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
• Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
• Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т. д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

• ПК – плита круглопустотная.
• 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
• 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
• 8 – несущая способность, кгс/м².
• AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

• Буква «Л» – означает легкий бетон.
• Буква «С» – плотный силикатный бетон.
• Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

• 10 – 990 мм;
• 12 – 1190 мм;
• 15 – 1490 мм;
• 24 – 2380 мм;
• 48 – 4780 мм;
• 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

• ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
• ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
• НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
• НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

1. В металлическую опалубку укладывают арматуру.
2. Производят бетонирование металлической формы.
3. Для удаления пузырьков воздуха производят вибрацию всей формы.
4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
4. Производят сушку изделий.
5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

• На железобетон – 70 мм, максимум – 160 мм.
• На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
• На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
• На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

1. Очищение поверхности, куда будет уложена конструкция, от мусора.
2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

• Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
• Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

В заключение

Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.

1ПК 60-30 по стандарту: ГОСТ 26434-85

Плита перекрытия 1ПК 60-30 представляет собой многопустотную железобетонную прямоугольную конструкцию. Является несущей частью перекрытия жилых зданий, возводимых из кирпича, камней и блоков в областях с сейсмической активностью 7 и более баллов. В данных строительных элементах запроектированы круглые пустоты, которые могут иметь диаметр 120 или 140 миллиметров, их наличие повышает устойчивость изделий к изломам, кроме того их можно использовать для размещения различных инженерных сетей.

К достоинствам таких плит можно отнести сравнительно небольшой вес, точные геометрические размеры, ровные поверхности, готовые к декоративной отделке, высокие показатели шумо- и теплоизоляции, устойчивость перед грибками, грызунами, и другими вредителями. Все эти качества делают их одним из самых популярных материалов на строительном рынке.

Расшифровка маркировки

Как и все железобетонные изделия плиты перекрытия именуются марками согласно рабочим чертежам. Марки состоят из букв и цифр, образующих шифр. Маркировка плиты 1ПК 60-30 означает, что:

1. 1ПК — плита перекрытия с диметром пустот 159 мм,

2. 60 — длина (дм),

3. 30 — ширина (дм).

Кроме этих параметров в маркировке могут прописываться нагрузки (от 3 до 8 кПа), класс арматуры, так же при необходимости вносят дополнительные характеристики, отражающие особые условия использования плит и обозначения конструкционных отличий (наличие, размеры и положение проемов, вид и расположение арматурных выпусков и закладных элементов).

Материалы и производство

Многопустотные плиты перекрытия 1ПК 60-30 следует изготавливать в заводских условиях в стальных опалубках с соблюдением требований, закрепленных в ГОСТ 26434-85. Технологический процесс производства плит включает в себя ряд самостоятельных операций: приготовление бетонной смеси, изготовление арматурных деталей, формование, вибрирование, тепловую обработку, распалубку. Все эти стадии должны проходить под строгим контролем и с высокой точностью для получения готовых конструкций необходимых форм и качеств. В основе плит лежит конструкционный тяжелый бетон со средней плотностью в диапазоне от 2200 до 2500 кг/м3.

Армируются плиты перекрытия пространственными и каркасами и сварными сетками, выполненными из предварительно-напряженной стали класса АтV, которые служат им стальным «скелетом». Допускается применение арматуры других классов исходя из требований проекта. Заводом-изготовителем должен быть разработан комплекс мероприятий, препятствующих коррозионному разрушению металла в соответствии с указаниями СНиП II-28-73.

Готовые конструкции проходят контрольные испытания неразрушительными методами на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, толщина защитных слоев. Партия плит или часть партии плит, прошедшая проверки, сопровождается соответствующими сертификатами качества.

Хранение и транспортировка

Многопустотные плиты перекрытия 1ПК 60-30 следует хранить на заранее обустроенных складах и площадках. Конструкции укладываются в горизонтальном положении в штабеля с высотой, не превышающей 2,5 метров. При складировании и перевозке обязательно должны использоваться деревянные прокладки, которые обеспечивают сохранность конструкций от повреждений.

Погрузо-разгрузочный комплекс работ проводится за монтажные петли, таким образом, чтоб нагрузка от собственного веса плиты равномерно распределялась между четырьмя петлями.

Перевозку к месту монтажа требуется осуществлять транспортом, оборудованным крепежными и опорными приспособлениями.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Характеристики ЖБИ дорожных плит (ГОСТ): размеры, вес, толщина, маркировка

Бетонные дорожные плиты, размеры и другие характеристики которых определяются ГОСТом 21924. 0-84, изготавливаются из бетонов тяжелых марок. Для усиления конструкции используются арматурные стержни и проволока. Эти прочные и долговечные ЖБИ используется при строительстве постоянных автомагистралей и временных дорог, устройстве площадок, в ремонтных дорожных работах.

Устройство железобетонной дорожной плиты

ЖБИ представляют собой плоскую конструкцию, изготавливаемую из тяжелой бетонной смеси плотностью 2200-2500 кг/м³ классов прочности В25 или В30. Морозостойкость бетона для постоянных дорог для эксплуатации в регионах, в которых температура самого холодного месяца не ниже -15°C, – от F150. Для более холодного климата – F200. В состав изделий входят:

• арматурные каркасы из предварительно напряженных или ненапряженных стержней и арматурной проволоки;
• стальные петли, после монтажа не выступающие на поверхность покрытия дороги.

Примерный объем бетона, необходимый для изготовления дорожной плиты, рассчитывают по формуле V = S*h, в которой:

• V – объем бетона, м³;
• S – площадь ЖБИ, м²;
• H – высота изделия, м.

Для примерного определения, сколько весит дорожная плита, объем бетонной смеси умножают на ее плотность.

Классификация ЖБИ для ремонтно-строительных работ

ЖБИ, применяемые в дорожном строительстве, различаются по назначению – для устройства временных и постоянных дорог и по форме. При расчете изделий для временных дорог модуль деформации принимается равным 25 МПа, для постоянных – 50 МПа.

Геометрическая форма дорожных плит отражается в маркировке:

• П – наиболее популярная продукция прямоугольной формы. Разновидности – ПБ и ПББ, с одним или двумя совмещенными бортами. Длина прямоугольных дорожных плит – 1,75-6,0 м, ширина – 1,0-3,75 м, толщина – 140-170 мм.
• ПТ – ЖБИ с плоской трапецеидальной поверхностью.
• ПШ, ПШД, ПШП, ДПШ, ППШ – шестиугольные изделия и доборные элементы.

В обозначении марок дорожных плит прямоугольной формы указывают длину и ширину, выраженные в дециметрах, трапецеидальных – длину, шестиугольных – диагональ.

Особенности технологии укладки

Для создания прочного и долговечного покрытия при монтаже следует соблюдать ряд правил:

• При сооружении дорог временного применения допускается бетонные плиты класть на уплотненную песчаную подушку и не использовать бортовые камни.
• При строительстве магистралей постоянного использования ЖБИ укладывают на многослойное основание, в состав которого входят: дренажный щебневый слой, нетканый геотекстиль, песчаная подушка. Монтаж ограждения – обязательный. Каждые 10 м бордюра разделяют зазором 50-70 мм, который необходим для схода талых и дождевых вод.
• На полотне дороги в качестве крайних элементов укладывают изделия марок ПБ и ПББ с бортовыми выступами, прилегающими к ограждающим камням.

Использование бетонных плит обеспечивает простую укладку покрытия, ускоряет и упрощает дорожно-строительные работы, снижает затраты на мероприятия по разработке грунта. Недостатком таких ЖБИ является наличие швов. При необходимости получения бесшовного покрытия изготавливают наружный асфальтобетонный слой или заделывают швы строительными растворами.

Производим и предлагаем продукцию:

Читайте также:

Каков вес 1 м² керамической плитки? |

Правильно организовать транспортировку плитки можно, если заранее рассчитать ее вес. Керамическая плитка, как отделочный строительный материал, известна с давних времен. И сегодня плитка — самый популярный отделочный материал при строительстве и ремонте помещений.

Собственный вес 1 м

Плитка облицовочная керамическая, как и многие строительные материалы, изготавливается по ГОСТу.Там регламентируются определенные параметры и характеристики керамической плитки. Один из них — масса клинкера и плитки, напольная и потолочная плитка.

Значение удельного веса плитки (более 30 кг / м ² ) Самые тяжелые и самые толстые керамические плитки, которые используются:

• При отделке;
• Только для секса;
• В общественных местах;
• Производственные помещения с повышенной нагрузкой или повышенной проходимостью.

Толщина плитки достигает 22 мм. Самая легкая плитка — керамическая для внутренних работ без глазури. Чаще всего такую ​​плитку используют для отделки кухонного фартука. Толщина их средняя — 7-9 мм. А вес одного не превышает 12-14 кг. Более тяжелая плитка — это керамическая глазурованная плитка, которую также используют для внутренних стен. Толщина плитки варьируется от 7 мм до 11 мм. 1 квадратный метр плитки 400х400 мм будет весить до 16 кг.

Узнать вес керамической плитки несложно, ведь он обязательно должен соответствовать ГОСТ

Тверже глазурованной плитки весит напольная плитка.Его вес находится в пределах от 15 до 25 кг, при толщине от 7 до 11 мм. Чаще всего напольную плитку не покрывают глазурью, чтобы не скользить. Оптимальный размер напольной плитки — 300х300 и 450х450 мм. Далее в весе увеличивается фасадная плитка. При толщине плитки 250х250 мм, что составляет примерно от 8 до 12 мм. Вес такого же количества составляет около 25 кг (по 250 в пачке). Плитку можно покрыть глазурью, но главное ее качество — морозостойкость и пониженное влагопоглощение.

Самый тяжелый вес — тротуарная плитка. При толщине 15 мм его вес может достигать 100 кг на 1 м ² .

Есть еще такое понятие, как объемный вес керамической плитки. Чаще всего его используют для расчета стоимости перевозки груза — это вес 1 м ³ керамической плитки. В среднем этот показатель составляет 2000 кг / м 3 ³ .

Для определения точного веса керамической плитки важен коэффициент влагопоглощения.Хотя величина небольшая, примерно от 1% до 3,5%, но при расчете нагрузок на стеновые конструкции, при приклеивании керамической плитки этот коэффициент может играть важную роль. Для секса — эти показания не очень важны. Но для стеновых конструкций и решений, выдержит ли стена эту керамическую плитку — увеличение веса плитки на 3,5% может сыграть роковую роль, и все усилия свести к нулю.

Все эти параметры и характеристики керамической плитки играют важную роль при принятии решения о том, куда клеить плитку в помещении. Но специалисты всегда рекомендуют, если удельный вес керамической плитки составляет 16-17 кг — это максимальный вес для стен. Если удельный вес плитки больше, ее лучше приклеить на пол. И к этим рекомендациям специалистов лучше прислушиваться, а не рисковать. Плитка просто может съехать под собственным весом.

Все параметры и характеристики керамической плитки можно прочитать на упаковке или прочитать в ценах компаний, реализующих керамическую строительную продукцию.

Вес 1 м

Давайте посмотрим, сколько будет весить 1м ² самых популярных керамических плиток (по размеру). А сколько будет весить 1 м ^{2 плитки} 300х300 см — около 30 кг. Керамогранит — это новый вид одноименной керамической плитки. Многие начинающие строители считают, что керамогранит — это керамическая плитка, но только толще стандартной. Но это не так. Керамогранит отличается от обычной плитки своим составом.

Состав сырья при производстве керамогранита:

• Песок кварцевый;
• Глиняный каолин;
• Mica;
• полевой шпат;
• Пигмент.

Вес фарфора, как правило, зависит от сырья, из которого он изготовлен

Кварцевый песок необходим, в то же время, с повышенным содержанием оксида железа. И именно этот ингредиент в составе сырья отличает обычную керамическую плитку от керамогранитной плитки.Это песок с высоким содержанием оксида железа, который придает керамограниту повышенную плотность и износостойкость.

Важным фактором производства керамогранита является глинистая фракция каолина. Чем мельче порошок каолина, тем плотнее и лучше качество керамогранитной плитки.

По внешнему виду керамогранит имеет форму огранки натурального камня или, точнее, гранита, но имеет более плотную и однородную структуру, так как в натуральном камне есть трещины, пузыри или другие дефекты, которые могут привести к разрушение плиты в процессе эксплуатации.Керамогранитная плитка таких изъянов не имеет.

Керамогранит чаще всего не покрывают глазурью, так как он не должен скользить и быть морозостойким. Великолепная текстура плитки придается добавлению сырья, слюды и минерального пигмента в процессе производства. Затем сырье подвергается прессованию под высоким давлением, гораздо большим, чем при прессовании сырья при производстве обычной керамической плитки. При этом толщина керамогранитной плитки достигает примерно 8-15 мм.Затем наступает время запекания. При производстве керамогранита время и температура обжига также отличаются от технологии обжига керамической плитки. Средняя температура обжига около +1300 ° С. Время обжига от 40 до 120 минут.

Чем хорош керамогранит, так он дороже керамической плитки. Его главное отличие — высокая плотность, износостойкость, морозостойкость и отсутствие радиоактивности. Ведь любой природный камень, особенно гранит, является источником радиоактивности.Керамический гранит можно использовать в виде имитации камня внутри помещения.

Коэффициент влагопоглощения керамогранита чрезвычайно мал. Причина в высокой плотности. Этот коэффициент составляет 0,01-0,05%, поэтому плиты практически не впитывают воду и хорошо устойчивы к морозам и резким перепадам температуры воздуха.

От чего зависит плотность керамической плитки

Где использовать керамику. Это — все внутренние помещения — полы, стены, отделка.На улице используются отличные керамические плиты, так как пол — украшение балконов, лоджий, террас, подъездов, ступеней — ведь керамика не скользкая и не морозостойкая. Плиты отлично смотрятся, отделывая цоколь или фасады зданий.

Виды керамики: керамика техническая, полированная, глазированная, матовая, тонкая тонкая.

Промышленность научилась допускать использование керамики, которая имитирует гораздо более дорогие камни, чем гранит. Это мрамор, оникс.Сейчас популярными и популярными размерами керамики являются 30х30 см и 600х600 мм, а это при толщине 10 мм (600х600х10). Плотность керамической плитки зависит от нескольких факторов.

Специалисты отмечают, что вес керамической плитки зависит как от качества сырья, так и от соблюдения технологического процесса

От чего зависит плотность керамической плитки:

• От температуры обжига;
• С момента обжарки;
• Соблюдение технологического процесса;
• Качества сырья.

В среднем температура обжига должна быть от +900 ᵒС до +1200 ᵒС. И время обжига не менее 40 мин. От этого зависит не только красота и плотность керамической плитки, но и ее вес.

Сколько плитки 20х30 в 1 упаковке

А сколько плитки умещается в упаковке? В коробке всего 24 шт. плитки размером 20х30 см (примерно 1,5 квадрата), а вес коробки — 17,25 кг.

Количество плиток в каждой упаковке зависит от их качества и производителя

От чего зависит количество плитки в упаковке — с завода производителя, от дальности транспортировки, из страны производителя, от толщины плитки.

Как выбрать керамическую плитку (видео)

В заключение стоит отметить, что выбирая плитку, необходимо обращать внимание не только на расцветку, размер, качество покрытия и т. Д., Но и на вес, ведь это зависит от того, где можно размещаться и на каком транспорте лучше перевозить.

статей> Ghostshield®

Бетон, хотя он кажется плотным, твердым, небьющимся материалом, склонен к растрескиванию и разрушению. Несмотря на принятые меры предосторожности, могут возникнуть трещины.

Прежде чем бетон застынет, когда он находится в пластичном состоянии, он наполняется водой. После отверждения плита теряет влагу, а усадка создает напряжение, которое может разорвать плиту. Когда напряжение становится слишком большим для затвердевшего бетона, плита трескается, чтобы уменьшить давление. Это особенно часто встречается в теплую погоду. Если в смеси было использовано слишком много воды, после испарения лишней воды в плите остаются большие пустоты, которые делают бетон более слабым и склонным к растрескиванию.Это обычно известно как растрескивание при усадке. Для борьбы с усадочным растрескиванием в плиту добавляются контрольные швы. Контрольные швы — это канавки, которые врезаются в новый бетон или выпиливаются в бетоне после того, как он достигнет своей первоначальной прочности. Контрольные швы создают слабое место в плите, поэтому, когда бетон дает усадку, он треснет на стыке, а не в плите.

Деформационные швы, с другой стороны, возникают в теплую погоду, когда бетон расширяется после цикла замораживания-оттаивания. Это вызывает напряжения, поскольку бетон будет расширяться и толкаться к любому объекту на своем пути.Если между плитами нет ничего гибкого, бетон будет растрескиваться, чтобы снять напряжение. Заполнение компенсаторов гибким материалом будет действовать как удар, чтобы снять напряжение и предотвратить растрескивание в будущем. Пучка, оседание и перегрузка — другие распространенные типы трещин в бетоне. Трещины пучения возникают после цикла замораживания-оттаивания, когда мерзлый грунт поднимается и оседает при оттаивании. Если плита не может свободно перемещаться вместе с почвой, плита треснет. Оседающие трещины возникают, если в земле есть пустота, и земля продолжает оседать.Трещины, вызывающие перегрузку, возникают, когда на верхнюю часть плиты лежит чрезмерный вес, с которым земля не может справиться. Трещины в виде звездочек и корки вызовут эстетический ущерб, но не представляют реальной угрозы для бетона. Вместо этого они выглядят непривлекательными, но не вызывают структурных проблем.

Чтобы предотвратить растрескивание бетона, существует несколько методов восстановления:

1.) Армированный бетон: хотя железобетон также может растрескаться и вызвать растрескивание бетона из-за сдерживания усадки, если трещины все же возникают, арматура может помочь удерживать плита вместе.

2.) Загрунтуйте Lithi-Tek 4500 для уплотнения и укрепления бетона и защиты от преждевременного растрескивания. Подождите семь (7) дней, а затем нанесите Siloxa-Tek 8500 в качестве верхнего слоя герметика. Siloxa-Tek 8500 поможет уменьшить влажность, защитить от циклов замораживания-оттаивания и деградации соли против обледенения, которая может разрушить арматурный стержень и привести к растрескиванию.

Опубликовано 16 июля 2021 г. // Обновлено 9 марта 2021 г.

Как работает терраццо | HowStuffWorks

Независимо от того, какой тип терраццо вы выберете, все это будет более интенсивным, чем укладка ковра или твердой древесины.Многие типы напольных покрытий подходят для проектов выходного дня или для домашних мастеров — терраццо к их числу не относится. Если только ты не каменщик. Если вы хотите, чтобы терраццо было установлено в существующем здании, вам необходимо вызвать подрядчиков, которые специализируются на этом. Каждый говорит об этом немного по-своему. Хотя я выделил три основных и наиболее распространенных типа терраццо, существуют всевозможные варианты, и у подрядчиков есть свои предпочтения и особенности. Итак, давайте представим, что вы собираетесь купить терраццо.

Во-первых, ваш подрядчик должен оценить имеющийся у вас черный пол.Если вам нужен традиционный терраццо, вам понадобится толстое бетонное основание. Это может означать раскопки под вашим домом, потому что слой песка поверх цемента до того, как будет уложен фактический слой терраццо, и, естественно, вы хотите, чтобы он соответствовал существующему уровню пола в доме. Это много времени и денег, но если вы устанавливаете его снаружи, это может быть не так уж важно. Если у вас уже есть бетонная плита и вы получаете терраццо из полиакрилата или эпоксидной смолы, ее просто нужно проверить, чтобы убедиться, что она прочная и ровная. Ваш подрядчик также определит существующие швы в бетоне. А некоторые виды эпоксидного терраццо можно уложить поверх фанерного пола — то, что у многих из нас, скорее всего, будет в наших домах.

Но давайте перейдем к бетонной плите? Рабочие очистят его, отремонтируют любые дефекты и подготовят его к типу терраццо, который вы получаете, — процесс, известный как создание CSP (профиль бетонной поверхности). Более толстый тип, такой как традиционный терраццо, требует более шероховатой бетонной поверхности, в то время как тонкие системы, такие как эпоксидная смола, могут наноситься на относительно гладкую поверхность.Вам также может понадобиться специальная мембрана поверх цемента, чтобы предотвратить растрескивание, или, в случае эпоксидной смолы, терраццо, которая будет действовать как барьер для влаги.

Если вы выберете традиционный вариант, вы получите слой песка, затем слой цемента, а затем нанесите на конструкцию. Но с полиакрилатом и эпоксидной смолой все сразу бросается в глаза. Все это будет спланировано заранее, конечно, в зависимости от типа терраццо. Некоторые подрядчики распечатывают дизайн на бумаге и кладут его в полный размер на пол.Насколько подробно вы хотите это? Изменения цвета в дизайне разделяются разделительными полосами, которые могут быть сделаны из пластика, меди, цинка, латуни или других материалов — цвет может быть частью дизайна, а также они могут быть разной толщины. По-настоящему замысловатые конструкции можно заранее выложить на панели из проволочной сетки или даже использовать шаблоны, вырезанные с помощью струй воды, а остальное согнуть на месте. Рабочие спаяют стыки, а затем приклеивают или иным образом прикрепляют разделительные полосы к бетону.Конец не за горами …

Какие гости были у плит перекрытия. Размеры железобетонных плит перекрытия по ГОСТ. Расчет оптимальной нагрузки

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИЯ И СЕРТИФИКАЦИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТНЫЙ

Типы и основные параметры

Официальное издание

Стандартинформ

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. 0-92 «Межгосударственная система стандартизации. Основные положения »и ГОСТ 1.2-2009« Система межгосударственной стандартизации. Межгосударственные стандарты, правила и рекомендации по межгосударственной стандартизации. Правила разработки, приема, применения, обновления и отмены »

Информация о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «ЦНИИЭП ЖКХ — Институт комплексного проектирования жилых и общественных зданий» (ОАО «ЦНИИЭП ЖКХ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТА Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г.82-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. № 2077-ст с 1 января 2017 г. введен в действие межгосударственный стандарт ГОСТ 26434-2015 как национальный стандарт Российской Федерации.

5 ЗАМЕНА 26434-65

Информация об изменениях в этом стандарте публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и дополнений — в ежемесячном информационном указателе «Национальные стандарты».В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

© Стандартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЖЕЛЕЗНОБЕТОННЫЕ ПОЛЫ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Панели железобетонные для полов в жилых зданиях. Типы и основные параметры

Дата введения — 01.01.2017

1 область использования

Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытия, общие технические требования к ним.

Настоящий стандарт распространяется на сборные железобетонные плиты перекрытия из конструкционного тяжелого и легкого бетона (далее — плиты), предназначенные для несущей части перекрытий жилых домов.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на отдельные типы плит.

2 Нормативные ссылки

8 настоящего стандарта используются нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве.Технологические допуски

ГОСТ 23009 * 78 Сборные бетонные и железобетонные конструкции и изделия. Символы (марки)

ГОСТ 26433.0 * 85 Система обеспечения точности геометрических параметров в строительстве. Правила измерения. Общие положения

Примечание — При использовании данного стандарта рекомендуется проверять действительность справочных эталонов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному индексу «Национальные стандарты». », который был опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя« Национальные стандарты »за текущий год.Если эталонный стандарт заменен (изменен), то при использовании этого стандарта следует соблюдать заменяющий (измененный) стандарт. Если ссылочный стандарт аннулируется без замены, то положение, в котором дается ссылка на него, применяется в той степени, которая не влияет на эту ссылку.

3 Термины и определения

8 настоящего стандарта используются следующие термины с соответствующими определениями:

3.1 плита: Крупногабаритный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 плита: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 Координационный (номинальный) размер плиты: Расчетный размер плиты между центральными (координационными) осями здания в горизонтальном направлении.

3.4 проектный размер плиты: Расчетный размер плиты, который отличается от проектного (номинального) размера нормируемым зазором с учетом допусков на установку и изготовление.

Официальная редакция

4 Типы, основные параметры и размеры

4.1 Плиты подразделяются на следующие типы:

Твердый однослойный:

1П — плиты толщиной 120 мм.

2П — плиты толщиной 160 мм;

полый:

1 шт. — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.

2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.

ПБ — плиты толщиной 220 мм, предварительно опалубочные.

Плиты типов 2П и 2ПК изготавливаются только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливаются стандартами или техническими условиями на плиты этого типа.

4.2 Таблички типов 1П. 2П и. при условии скамейки. 1PC, 2PC могут быть предусмотрены для опоры с двух или трех сторон или по контуру. Плиты типа PB рассчитаны на опору с двух сторон.

4.3 В 8 жилых домах со встроенными или пристроенными помещениями общего пользования для перекрытий этих помещений допускается использование плит типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационная длина и ширина плит должны соответствовать указанным в таблице 1.

Таблица 1

Продолжение таблицы 1

Конец таблицы 1

Примечания (редактировать)

1 Для пластин типа 2PK и PB в обозначении стандартного размера, приведенном в данной таблице, заменить 1PK на 2PK или PB.

2 При наличии пластин одного типоразмера, различающихся по армированию для возможности опирания с двух, трех сторон или по контуру, в маркировку должно быть внесено дополнительное обозначение.

3 Координационная длина — 9000 мм применима только для плит типа 1 шт.

4 Вес перекрытия дан для плит из тяжелого бетона средней плотностью 2500 кг / м 1.

5 Направление расчетного пролета плит типа 1ПК задается параллельно длине или ширине плиты.

4.5 Плиты в перекрытии здания следует располагать так, чтобы их координационная длина была равна соответствующему поперечному или продольному расстоянию между несущими конструкциями здания, показанными на рисунке 1.

8 случаев использования парных координационных осей во внутренних несущих стенах толщиной 300 мм и более (заменены в конструкторской документации одной осью центровки) координационная длина плиты должна быть равна расстоянию между центровками оси здания за вычетом координационного размера вставки или половины координационного размера вставки, указанного на рисунке 2.

to = L 0 h s In

A>. координационная длина плиты; и. расстояние между поперечной и продольной координационными осями здания соответственно

Рисунок 1

1 — координационные оси здания; 2 — осевая линия здания; a — расстояние между парными координационными осями

; А) — координационная длина плиты; Ai и — расстояние между поперечной и продольной координационными осями здания соответственно; L «и B» — расстояние между осями поперечного и продольного выравнивания здания соответственно

Рисунок 2

4.6 Конструктивную длину и ширину плит следует принять равными соответствующим координационным размерам, указанным на рисунках 1.2 и в таблице 1., уменьшенные на размер зазора между соседними плитами — a и указанные в таблице 2.

Если на стыке пластин имеются разделяющие элементы, геометрические оси которых совмещены с координационными осями (например, монолитные противосейсмические пояса, вентиляционные каналы и т. Д.). конструктивную длину плит следует принимать равной соответствующему координационному размеру, указанному на рисунках 1.2 и Таблица 1. уменьшенная на размер зазора разделительного элемента — Ог. указано в таблице 2.

4.7 Форма и размеры плит типа ПБ должны соответствовать установленным рабочим чертежам плит, разработанным в соответствии с параметрами формовочного оборудования производителя этих плит.

4.8 Дополнительные размеры, учитываемые при определении конструктивных размеров плиты, приведены в таблице 2.

стол 2

4. 9 В случае перекрытия перекрытия пространство, превышающее расстояние между соседними координационными осями здания (например, для плиты, опирающейся на всю толщину лестничной стены в крупнопанельных зданиях с поперечными несущими стенами и т. Д. .) конструктивную длину следует принять равной соответствующей координационной длине, указанной в таблице 1, и увеличить на размер — az. указано в таблице 2.

5 Технические требования

5.1 Плиты в зависимости от их расположения в перекрытии здания используются при расчетных равномерно распределенных нагрузках (без учета собственного веса плит) равных 3.0; 4.5; 6.0; 8,0 кПа (соответственно 300,450, 600,800 кгс / м 2).

5.2 На рабочих чертежах плит, используемых в конкретном здании, указано расположение закладных деталей, выходов арматуры, локальных вырезов, отверстий и других деталей конструкции.

5.3 Показатели расхода бетона и стали плиты перекрытия должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.

5.4 Плиты должны обеспечивать предел огнестойкости в соответствии с требованиями действующих нормативных документов и технической документации 4 в зависимости от требуемой огнестойкости здания.

Предел огнестойкости плит указан на рабочих чертежах.

5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.

СП 112.13330.2012 «СНиП 21.01-97 Пожарная безопасность зданий и сооружений» действует на территории Российской Федерации.

Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть зафиксированы в заказе на изготовление.

5.6 Показатели воздушной звукоизоляции плит и приведенного уровня ударного шума под плитой, учитываемые при определении показателей звукоизоляции пола с учетом действующих нормативных документов и технической документации 2, приведены в таблице 3.

T стол Z_

Примечания (редактировать)

1 Для плит типа ПБ параметры изоляции воздушного шума устанавливаются в зависимости от формы и размеров пустот.

2 Приведенный уровень ударного шума под плитой принят по результатам опыта

исследования. _

5.7 Конструкции перекрытий, используемые в перекрытиях, в зависимости от типа перекрытий, приведены в таблице A.1 приложения A.

5.8 Таблички маркируют по ГОСТ 23009. При установлении обозначений следует учитывать следующие положения.

Табличка бренда состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и габаритных размеров — конструктивную длину и ширину.

Конструктивная длина и ширина плиты указываются в дециметрах (округляются до ближайшего целого числа), а толщина — в сантиметрах.

Вторая группа указывает:

Значение расчетной нагрузки в килоласкалях.

Класс предварительно напряженной арматуры — для предварительно напряженных плит.

Для плит из легкого бетона дополнительно указывается тип бетона, обозначаемый заглавной буквой «L».

В третью группу при необходимости включаются дополнительные характеристики, отражающие особые условия использования плит, их устойчивость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, такие как тип и расположение выходов арматуры, закладные изделия. и др. Особые условия использования плит указываются прописными буквами, конструктивные особенности плит — строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1 ПК длиной 5980 мм.ширина 1490 мм. на расчетную нагрузку 4,5 кЛа (450 кгс / м 2) из ​​тяжелого бетона с предварительным напряжением класса арматуры А800 (Ат-В):

1PK60.15-4.5A800

То же для плиты из легкого бетона:

1PK60.15-4.5A800L

То же для плиты, поддерживаемой с трех сторон:

1PK60.15-4.5A8003

То же для плиты, поддерживаемой с четырех сторон:

1PK60.15-4.5A8004

Примечание — Допускается изготовление плит других размеров и обозначение их отметками в соответствии с рабочими чертежами типовых конструкций перед их ревизией.

д На территории РФ действует СП 51.13330.2011 СНиП 23 * 03-2003 «Защита от шума».

Применяемые перекрытия

Таблица A.1

Приложение B (справочное)

Термины, используемые в Приложении A

B.1 Приложение A использует следующие термины с соответствующими определениями:

B.1.1 однослойный пол: Пол. оосгояции от покрытия — линолеума на тепло- и звукоизоляционной основе, укладываемого непосредственно на плиты перекрытия.

Б. 1.2 Однослойный пол на выравнивающей стяжке: Поп. состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, укладываемого на выравнивающую стяжку, укладываемую непосредственно на плиты перекрытия.

В.1.3 плавающий пол: Этаж. состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или рыхлых материалов, уложенного на плиты перекрытия.

В.1.4 пустотелый пол: Этаж. состоящий из твердой поверхности на лагах и звукоизоляционных прокладок, уложенных на плиты перекрытия.

B.1.5 Ламинированный пол без пустот: Пол. состоящий из твердой поверхности и тонкого звукоизоляционного слоя, устанавливаемого непосредственно на плиты перекрытия или на выравнивающую стяжку.

УДК 691.328.1.022-413: 006.354 МКС 91.080.40

Ключевые слова: llita, плита перекрытия, плиты полнотелые, плиты пустотные, координационные размеры, конструктивная длина и ширина, типоразмер, типоразмер, параметры, марка, бетон, класс, технические требования, арматура, закладные детали.

Редактор EY.Шапыгина Корректор Л.С. Лысенко Компьютерный макет Е.К. Двоюродный брат

Подписано в печать 08.02.2016. Формат 60×84 «/ *.

Uel. печать l. 1.40. Тираж 37. Зак. 62.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

ФГУП «СТАНДАРТИНФОРМ»

123995 Москва. Гранатный переулок, д. 4.

Строительство зданий любого назначения можно значительно облегчить, если использовать стандартные унифицированные элементы.Плиты перекрытия считаются одной из основных строительных единиц. В нашей статье мы поговорим о железобетонных конструкциях плит перекрытия.

Это наиболее распространенный и экономичный вариант со значительными преимуществами перед другими материалами. Ассортимент бетонных плит также достаточно широк, что позволит вам варьироваться в размерах и найти решение любой архитектурной задачи.

Почему выбирают из железобетона

Каждый из существующих строительных материалов имеет свои преимущества. Выбирая подходящее, необходимо, прежде всего, ориентироваться на тип здания и возложенные на него задачи. Покрытия для дерева более гибкие, легкие и натуральные, но они также очень восприимчивы к вредителям и имеют более короткий срок службы по сравнению с разновидностями бетона. Также имеет смысл учесть разницу в бетоне и вне его.

Классификация продукции осуществляется по всем показателям:

• Тип конструкции.
• Размеры.
• Класс используемой фурнитуры.
• Тип бетона.
• Дополнительная устойчивость к внешним воздействиям.
• Особенности конструкции.

Для того, чтобы иметь представление обо всех возможных вариантах, рассмотрим каждый из вышеперечисленных параметров отдельно и немного подробнее.

Тип конструкции по ГОСТ

Размер изделия следует указывать заглавными прописными буквами, максимальное количество которых не должно превышать трех единиц.

О многопустотных плитах и ​​их технических характеристиках Вы можете узнать из статьи. Можно рассказать о возможных вариантах заполнения проемов между плитами перекрытия, какой выбрать пеноблок или газоблок и какой материал лучше.

Основные обозначения типа конструкции железобетонных изделий:

Номер для заказа:	Символ:	Название продукта:
1.	ИЗ	Сваи.
2.	Ф	Фундаменты (столбчатые, черепичные).
3.	FL	Фундамент ленточный.
4.	FD	Фундаменты под оборудование.
5.	FB	Фундаментные блоки.
6.	Bf	Балки фундаментные.
7.	К	Колонны.
8.	CE	Стойки колонные (для трубопроводов).
9.	R	Ригели.
10.	B	Балки (общее обозначение).
11.	г. до н.э.	Подкрановые балки.
12.	BO	Стяжные балки.
13.	БП	Балки ферменные.
14.	BS	Балки перекрытия.
15.	BE	Балки эстакад.
16.	BT	Балки туннельные.
17.	FP	Фермы фермы.
18.	ФС	Фермы фермы.
19.	P	Плиты перекрытия монолитные.
20.	PD	Плиты днищ тоннелей и каналов для коммуникаций.
21.	PT	Плиты перекрытия тоннелей и каналов для коммуникаций.
22.	LC	Лотки для каналов.
23.	PC	Ямы в полу с круглыми пустотами.
24.	PP	Плиты для парапета.
25.	BY	Плиты оконные.
26.	OP	Подушки опорные.
27.	LM	Лестницы.
28.	LP	Лестницы.
29.	LS	Лестничные ступени.
30.	LB	Балки лестничные, косоуры.
31.	сб	Стеновые блоки.
32.	SBC	Блоки стеновые подвала.
33.	PS	Стеновые панели.
34.	PG	Панели перегородки.
35.	ETC	Джемперы.
36.	ST	Опорные стены.
37.	Ш	Шпалы железобетонные для железной дороги.
38.	Т	Трубы безнапорные железобетонные.
39.	TF	Трубы железобетонные без напорного шва.
40.	TN	Трубы железобетонные напорные виброгидропрессованные.
41.	BT	Трубы бетонные.

Вы можете выбрать подходящую продукцию по основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение можно дополнить цифрой.Следовательно, для железобетонных плит перекрытия с круглыми пустотами маркировка изделия будет начинаться с «ПК», для монолитных конструкций «П», остальные обозначения расшифровываются далее.

Подробнее о том, какие из них нужны, можно узнать, прочитав статью.

дополнительная информация

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, также существует специальная классификация по типу преднапряженной арматуры, которая используется при изготовлении конструкции.Бетонный раствор также иногда отмечается.

В любом блочном доме есть стеновые перегородки, о которых вы можете узнать из стеновых блоков из статьи.

Основные марки бетона:

Бетон также классифицируется по устойчивости к агрессивным средам. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Применяется в специальном строительстве, а для строительства индивидуальных домов достаточно использовать бетон с нормальной проницаемостью.

Основные габаритные размеры пустотных плит:

№ п / п:	Марка плиты:	Длина изделия, мм:	Ширина изделия, мм:	Масса, т:	Объем, м³:
1.	ПК 17-10,8	1680	990	0,49	0,36
2.	ПК 17-12,8	1680	1190	0,61	0,44
3.	ПК 17-15,8	1680	1490	0,65	0,55
4.	ПК 18-10,8	1780	990	0,38	0,38
5.	ПК 18-12,8	1780	1190	0,65	0,46
6.	ПК 18-15,8	1780	1490	0,86	0,58
7.	ПК 19-10,8	1880	990	0,55	0,4
8.	ПК 19-12,8	1880	1190	0,69	0,49
9.	ПК 19-15,8	1880	1490	0,9	0,62
10.	ПК 20-10,8	1980 г.	990	0,61	0,44
11.	ПК 20-12,8	1980 г.	1190	0,76	0,54
12.	ПК 20-15,8	1980 г.	1490	1,0	0,68
13.	ПК 21-10,8	2080	990	0,65	0,475
14.	ПК 21-12,8	2080	1190	0,8	0,571
15.	ПК 21-15,8	2080	1490	0,97	0,71
16.	ПК 22-10,8	2180	990	0,725	0,497
17.	ПК 22-12,8	2180	1190	0,85	0,6
18.	ПК 22-15,8	2180	1490	1,15	0,751
19.	ПК 23-10,8	2280	990	0,785	0,52
20.	ПК 23-12,8	2280	1190	0,95	0,62
21.	ПК 23-15,8	2280	1490	1,179	0,78
22.	ПК 24-10,8	2380	990	0,745	0,56
23.	ПК 24-12,8	2380	1190	0,905	0,68
24.	ПК 24-15,8	2380	1490	1,25	0,78
25.	ПК 26-10,8	2580	990	0,825	0,56
26.	ПК 26-12,8	2580	1190	0,975	0,68
27.	ПК 26-15,8	2580	1490	1,325	0,84
28.	ПК 27-10,8	2680	990	0,83	0,58
29.	ПК 27-12,8	2680	1190	1,01	0,7
30.	ПК 27-15,8	2680	1490	1,395	0,87
31.	ПК 28-10,8	2780	990	0,875	0,61
32.	ПК 28-12,8	2780	1190	1,05	0,73
33.	ПК 28-15,8	2780	1490	1,425	0,91
34.	ПК 30-10,8	2980	990	0,915	0,65
35.	ПК 30-12,8	2980	1190	1,11	0,78
36.	ПК 30-15,8	2980	1490	1,425	0,98
37.	ПК 32-10,8	3180	990	0,975	0,69
38.	ПК 32-12,8	3180	1190	1,2	0,83
39.	ПК 32-15,8	3180	1490	1,6	1,04
40.	ПК 33-10.8	3280	990	1,0	0,71
41.	ПК 33-12.8	3280	1190	1,3	0,86
42.	ПК 33-15.8	3280	1490	1,625	1,08
43.	ПК 34-10,8	3380	990	1,05	0,74
44.	ПК 34-12,8	3380	1190	1,24	0,88
45.	ПК 34-15,8	3380	1490	1,675	1,11
46.	ПК 36-10,8	3580	990	1 075	0,78
47.	ПК 36-12.8	3580	1190	1,32	0,94
48.	ПК 36-15,8	3580	1490	1,75	1,17
49.	ПК 38-10.8	3780	990	1,15	0,82
50.	ПК 38-12.8	3780	1190	1,39	0,99
51.	ПК 38-15.8	3780	1490	1,75	1,24
52.	ПК 39-10,8	3880	990	1,2	0,85
53.	ПК 39-12,8	3880	1190	1,43	1,02
54.	ПК 39-15,8	3880	1490	1,8	1,27
55.	ПК 40-10,8	3980	990	1,2	0,87
56.	ПК 40-12,8	3980	1190	1,475	1,04
57.	ПК 40-15,8	3980	1490	1,92	1,3
58.	ПК 42-10,8	4180	990	1,26	0,91
59.	ПК 42-12.8	4180	1190	1,525	1,09
60.	ПК 42-15.8	4180	1490	1,97	1,37
61.	ПК 43-10,8	4280	990	1,26	0,93
62.	ПК 43-12,8	4280	1190	1,57	1,12
63.	ПК 43-15,8	4280	1490	2,0	1,4
64.	ПК 44-10,8	4380	990	1,29	0,95
65.	ПК 44-12,8	4380	1190	1,61	1,15
66.	ПК 44-15,8	4380	1490	2,06	1,44
67.	ПК 45-10,8	4480	990	1,33	0,98
68.	ПК 45-12,8	4480	1190	1,62	1,17
69.	ПК 45-15,8	4480	1490	2,11	1,47
70.	ПК 48-10,8	4780	990	1,425	1,04
71.	ПК 48-12,8	4780	1190	1,725	1,25
72.	ПК 48-18,8	4780	1490	2,25	1,57
73.	ПК 51-10,8	5080	990	1,475	1,11
74.	ПК 51-12,8	5080	1190	1825	1,33
75.	ПК 51-15.8	5080	1490	2,475	1,67
76.	ПК 52-10.8	5180	990	1,53	1,13
77.	ПК 52-12.8	5180	1190	1,9	1,36
78.	ПК 52-15.8	5180	1490	2,42	1,7
79.	ПК 53-10,8	5280	990	1,6	1,13
80.	ПК 53-12,8	5280	1190	1,91	1,38
81.	ПК 53-15,8	5280	1490	2,46	1,73
82.	ПК 54-10.8	5380	990	1,6	1,17
83.	ПК 54-12.8	5380	1190	1,95	1,41
84.	ПК 54-15.8	5380	1490	2,525	1,76
85.	ПК 56-10.8	5580	990	1,65	1,22
86.	ПК 56-12.8	5580	1190	2,01	1,46
87.	ПК 56-15.8	5580	1490	2,6	1,85
88.	ПК 57-10.8	5680	990	1,675	1,24
89.	ПК 57-12.8	5680	1190	2,05	1,49
90.	ПК 57-15.8	5680	1490	2,75	1,86
91.	ПК 58-10.8	5780	990	1,71	1,24
92.	ПК 58-12.8	5780	1190	2,07	1,51
93.	ПК 58-15.8	5780	1490	2,73	1,89
94.	ПК 59-10.8	5880	990	1,775	1,26
95.	ПК 59-12.8	5880	1190	2,11	1,54
96.	ПК 59-15.8	5880	1490	2 825	1,93
97.	ПК 60-10,8	5980	990	1,775	1,3
98.	ПК 60-12,8	5980	1190	2,15	1,57
99.	ПК 60-15,8	5980	1490	2,8	1,96
100.	ПК 62-10.8	6180	990	1,83	1,35
101.	ПК 62-12.8	6180	1190	2,21	1,62
102.	ПК 62-15,8	6180	1490	2,91	2,03
103.	ПК 63-10.8	6280	990	1,86	1,37
104.	ПК 63-12.8	6280	1190	2,25	1,65
105.	ПК 63-15.8	6280	1490	3,0	2,09
106.	ПК 64-10,8	6380	990	1,88	1,39
107.	ПК 64-12,8	6380	1190	2,26	1,67
108.	ПК 64-15,8	6380	1490	3,0	2,09
109.	ПК 65-10,8	6480	990	1,9	1,41
110.	ПК 65-12,8	6480	1190	2,29	1,7
111.	ПК 65-15,8	6480	1490	3,02	2,12
112.	ПК 66-10,8	6580	990	1,94	1,43
113.	ПК 66-12,8	6580	1190	2,32	1,72
114.	ПК 66-15,8	6580	1490	3,1	2,16
115.	ПК 67-10,8	6680	990	1,96	1,45
116.	ПК 67-12,8	6680	1190	2,44	1,75
117.	ПК 67-15,8	6680	1490	3,23	2,19
118.	ПК 68-10.8	6780	990	2,01	1,48
119.	ПК 68-12,8	6780	1190	2,5	1,79
120.	ПК 68-15.8	6780	1490	3,3	2,25
121.	ПК 69-12.8	6880	1190	2,54	1,78
122.	ПК 69-15.8	6880	1490	3,16	2,22
123.	ПК 70-10,8	6980	990	2,06	1,52
124.	ПК 70-12,8	6980	1190	2,46	1,83
125.	ПК 70-15,8	6980	1490	3,27	2,29
126.	ПК 72-10.8	7180	990	2,12	1,56
127.	ПК 72-12.8	7180	1190	2,53	1,88
128.	ПК 72-15,8	7180	1490	3,36	2,35
129.	ПК 73-12,8	7280	1190	2,64	1,91
130.	ПК 73-15,8	7280	1490	3,41	2,39
131.	ПК 74-12.8	7380	1190	2,67	1,93
132.	ПК 74-15,8	7380	1490	3,45	2,42
133.	ПК 75-12,8	7480	1190	2,8	1,96
134.	ПК 75-15,8	7480	1490	3,49	2,45
135.	ПК 76-12.8	7580	1190	2,74	1,98
136.	ПК 76-15.8	7580	1490	3,53	2,48
137.	ПК 77-12.8	7680	1190	2,78	2,01
138.	ПК 77-15.8	7680	1490	3,59	2,52
139.	ПК 78-12.8	7780	1190	2,82	2,04
140.	ПК 78-15.8	7780	1490	3,83	2,55
141.	ПК 79-12,8	7880	1190	2,85	2,06
142.	ПК 79-15,8	7880	1490	3,68	2,58
143.	ПК 80-12,8	7980	1190	3 063	2,09
144.	ПК 80-15,8	7980	1490	3,73	2,62
145.	ПК 81-12.8	8080	1190	3,1	2,12
146.	ПК 81-15.8	8080	1490	3,78	2,65
147.	ПК 82-12,8	8180	1190	2,95	2,14
148.	ПК 82-15,8	8180	1490	3,82	2,68
149.	ПК 83-12,8	8280	1190	2,99	2,17
150.	ПК 83-15,8	8280	1490	3,86	2,71
151.	ПК 84-12.8	8380	1190	3,02	2,19
152.	ПК 84-15,8	8380	1490	3,92	2,75
153.	ПК 85-12.8	8480	1190	3,06	2,22
154.	ПК 85-15.8	8480	1490	3,96	2,78
155.	ПК 86-12.8	8580	1190	3,3	2,25
156.	ПК 86-15.8	8580	1490	4,0	2,81
157.	ПК 87-12.8	8680	1190	3,13	2,27
158.	ПК 87-15,8	8680	1490	4,06	2,85
159.	ПК 88-12,8	8780	1190	3,16	2,3
160.	ПК 88-15,8	8780	1490	4,1	2,88
161.	ПК 89-12,8	8880	1190	3,17	2,32
162.	ПК 89-15,8	8880	1490	4,15	2,91
163.	ПК 90-12.8	8980	1190	3,2	2,35
164.	ПК 90-15.8	8980	1490	4,2	2,94

Последняя цифра «8» в конце маркировки указывает на расчетную нагрузку, которая для жилых домов составляет 800 кгс / м².

Плиты перекрытия — это горизонтальные конструкции, выполняющие функцию межэтажных или чердачных перегородок, устанавливаемых между кровлей и последним этажом дома. В современном строительстве обычно прибегают к устройству бетонных перекрытий, причем совершенно неважно, сколько этажей в здании. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые чаще всего используются на строительных площадках. Эта продукция составляет основную часть продукции, производимой на заводах по производству сборного железобетона.

Назначение конструкции

Несущие конструкции выполнены из тяжелого или легкого бетона, а их конструкция усилена арматурой, которая придает изделиям прочность. На современном рынке строительных материалов представлены все типовые виды железобетонных плит, которые можно разделить на несколько категорий в зависимости от их ширины, длины, веса и других не менее важных параметров, влияющих на основные характеристики изделий.

Самый распространенный метод классификации бетонных панелей — разделить их по поперечному сечению.Есть еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

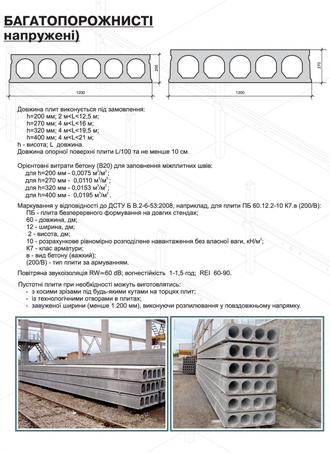

Пустотные железобетонные панели PC

Это один из наиболее распространенных видов продукции, производимой на заводах по производству сборного железобетона, который одинаково хорошо подходит для строительства частного и многоэтажного дома. Также полые изделия из ПК широко используются при строительстве массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Гладкая ровная поверхность, которой обладают круглопустотные бетонные панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция оснащена полостями с участками различной формы и диаметра, а именно:

Технологические пустоты, которые заполняются воздухом при установке, пользуются повышенным спросом благодаря этой особенности, что говорит о преимуществах данной конфигурации блоков. .К неоспоримым преимуществам ПК можно отнести:

1. Значительная экономия сырья, что снижает стоимость готового продукта.
2. Высокий коэффициент тепло- и шумоизоляции, улучшающий эксплуатационные характеристики здания.
3. Пустотные панели — отличное решение для прокладки линий связи (провода, трубы).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, а затем мы расскажем, что такое многопустотные перекрытия и по каким критериям их можно отнести к той или иной подгруппе.Эта информация будет важна для правильного выбора материала в зависимости от технологических требований постройки.

Плиты различаются по способу установки: 1 PCT имеет три опорные стороны, а 1 PCT может быть установлен со всех четырех сторон .

Также необходимо обратить внимание на размер внутренних пустот — чем меньше диаметр отверстий, тем прочнее и прочнее пустотные панели. Например, образцы 2ПКТ и 1 ПКК имеют одинаковую ширину, толщину, длину и количество сторон опоры, но в первом случае диаметр пустотелых отверстий составляет 140 мм, а во втором — 159 мм.

Что касается прочности изделий, выпускаемых заводами, то на его работоспособность напрямую влияет толщина, которая в среднем составляет 22 см. Есть и более массивные панели толщиной 30 см, а при заливке легких образцов этот параметр соблюдается в пределах 16 см, при этом в большинстве случаев используется легкий бетон.

Отдельно стоит отметить несущую способность ПК. В основном, потолки из поликарбоната по общепринятым нормам выдерживают нагрузку 800 кг / м2 … Для строительства массивных промышленных зданий используются плиты из напряженного бетона; этот параметр увеличен до проектного значения 1200-1250 кг / м2. Расчетная нагрузка — это вес, превышающий такое же значение для самого продукта.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длину ПК можно варьировать в диапазоне от 1,5 м до 1,6 м, а их ширина составляет 1 м, 1.2 м, 1,5 м и 1,8 м … Самые легкие и самые маленькие плиты весят менее полутонны, а самые тяжелые и самые тяжелые образцы весят 4000 кг.

Пустотные конструкции очень удобны в использовании, ведь у разработчика всегда есть возможность выбрать материал необходимого размера, а это еще один секрет популярности этого продукта. Ознакомившись с наиболее распространенной продукцией ПК, к которой относятся многопустотные плиты перекрытия, рассмотрев их типы и размеры, предлагаем перейти на другую продукцию аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название эти железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, используются при строительстве нежилых помещений и как несущие элементы для прокладки отопления. установки и водопроводные сети. Для усиления железобетонных изделий на этапе их заливки проводится армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу.Устанавливать их в качестве перемычек между этажами для жилого дома не принято, так как здесь вам придется столкнуться с неэстетичным потолком, который довольно сложно снабдить коммуникациями и обшить облицовкой. У него тоже есть свои подвиды, давайте рассмотрим, чем отличаются товары внутри одной группы.

Ребристая плита перекрытия отличается высокой прочностью.

Первая и главная отличительная черта П-образных конструкций — это их размер, а точнее, высота, которая составляет 30 или 40 см.В первом случае мы сталкиваемся с изделиями, которые используются при строительстве общественных зданий и в качестве перемычек между верхним этажом дома и мансардой. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты высотой 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется от 1,5 до 3 т (в редкие случаи до 7 т). Сборные ребристые бетонные плиты характеризуются следующей длиной:

Сплошные дополнительные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они легко выдерживают нагрузка 1000-3000 кгс / м2, и используются они в основном при устройстве многоэтажных домов.

Такие изделия имеют недостатки, так как их вес при относительно небольших габаритах весьма внушителен: стандартные образцы весят от 600 кг до 1500 кг … Они также обладают слабой теплоотдачей. и показатели шумоизоляции, что не позволяет им достойно конкурировать с полыми образцами ПК. Длина этого типа панелей составляет от 1,8 м до 5 м, а толщина составляет 12 или 16 см.

Монолитные конструкции

Панели предыдущего и этого типа имеют одинаковую сферу применения и устанавливаются там, где необходимо создать прочную конструкцию, выдерживающую перегрузку.Такая перегородка не содержит полостей и создается непосредственно на строительной площадке по имеющимся точным расчетам, поэтому может принимать любую конфигурацию и размеры, ограничиваясь только площадью возводимого объекта.

В статье мы подробно рассказали, какие бывают типы панелей пола, какие стандартные размеры они имеют и где чаще всего используются, чтобы вы могли выбрать необходимые изделия для предстоящего строительства и получить прочную долговечную конструкцию, способную служить вам не меньше века.

Пустотные железобетонные плиты перекрытия используются при возведении несущих конструкций зданий и сооружений.Пустоты внутри плит призваны улучшить звукоизоляцию и уменьшить вес конструкции. Верхняя сторона плит перекрытия будет основанием пола, а нижняя сторона — потолком. Пустотные плиты перекрытия используются при индивидуальном строительстве домов, при возведении жилых и промышленных многоэтажных домов.

По внешней форме плиты перекрытия подразделяются на плоские и ребристые. Плоские плиты, в свою очередь, бывают пустотными и сплошными.Наша компания производит плит перекрытия пустотных ПК … Диаметр круглых пустот — 159 мм, толщина плит также стандартная и составляет 220 мм. Эти плиты предназначены для укладки на несущие стены с опорой с обеих сторон.

Пустотные плиты способны выдерживать огромные нагрузки, но при хранении этой продукции стоит уделить особое внимание. Для хранения плит необходимо заранее подготовить ровную поверхность, насыпать и утрамбовать песчаную подушку.Никогда не кладите плиты прямо на землю. Поместите деревянные бруски по краям внизу каждой плиты. Должно быть две планки на расстоянии примерно 25-45 см от каждого края. Категорически не рекомендуется подкладывать бруски под среднюю часть плиты во избежание трещин, разрывов. Укладка многопустотных плит перекрытия допускается штабелем высотой не более 2,5 метров.

Плиты перекрытия лежат ровно и без перепадов. Для этого необходимо добиться положения в одной горизонтальной плоскости всех верхних рядов несущих стен.Перед укладкой многопустотных плит на стены из блоков (пенобетон, газобетон, шлакоблок) необходимо заранее изготовить железобетонный пояс. Его толщина должна быть в пределах 15-25см. При установке многопустотных плит отверстия в них заделывают. Сделать это можно заранее, когда плиты укладывают на землю. На толстый раствор укладывают пустотные плиты перекрытия. Слой раствора не должен превышать 2 см.

Раствор наносится на кирпичную кладку. Это делается для того, чтобы закрыть трещины, если есть перепады, а также для лучшего прилегания плит.Раствор схватывается за 15-20 минут, за это время можно перемещать плиту, чтобы выровнять ее положение относительно стен. Во избежание застывания раствора его наносят непосредственно перед подъемом плиты перекрытия. Поднимите пустотные плиты за монтажные петли. После того, как первая плита уложена и выровнена, приступают к установке следующей. Щели в местах стыков заделывают пенополиуретаном и цементным молоком.

Производство плит перекрытия различных типов и размеров осуществляется в строгом соответствии с требованиями ГОСТ 23009-78.Технология производства плит перекрытия по ГОСТ этой редакции применяется на предприятиях с 1979 года.

Нормативный документ предусматривает основные качественные характеристики готовой продукции, возможность ее применения в различных сферах строительной отрасли. Вся продукция, выпускаемая на заводах, имеет маркировку, на которой указана информация о характеристиках плиты перекрытия, ее общих параметрах и назначении.

Классификация готовой продукции проводится с учетом следующих критериев:

• тип конструкции;
• вид используемого в производстве бетона;
• устойчивость к факторам окружающей среды;
• конструктивных особенностей.

Возможности использования стройматериалов

Бетонные плиты перекрытия широко используются в промышленном и частном строительстве при возведении зданий различного назначения. Их использование позволяет получить надежную и прочную конструкцию, выдерживающую высокие механические нагрузки без потери своих качественных характеристик.

Железобетонные изделия используются в ряде работ, а именно:

• закладка фундамента;
• устройство тоннелей;
• строительство эстакад;
• создание обвязочных балок;
• строительство базы для кранов и другой тяжелой строительной техники;
• Устройство полов в жилых и коммерческих зданиях;
• изготовление парапетов;
• нижнее устройство в каналах связи;
• конструкция опорных подушек;
• Строительство лестничных маршей и др.

Монтаж плит перекрытия невозможен без использования специального оборудования, что связано с большим весом и большими габаритами изделий.

Для установки плит перекрытия необходимо арендовать автомобильный кран грузоподъемностью до 5 тонн. С помощью специального оборудования монтаж бетонных изделий происходит быстро и безопасно.

Такелажные работы

Погрузка, разгрузка и перемещение блоков по строительной площадке осуществляется за счет наличия на изделиях закладных петель, предназначенных для зацепления за крючки тросов.В том случае, если на изделиях нет застежек, необходимо заранее подумать об альтернативном способе их перемещения.

Как правило, оптимальным решением является использование специальных зажимных приспособлений (проводников). Перекрытия, не оборудованные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые закреплены токопроводящие захваты.

Хранение бетонных плит

В целях сохранения качественных характеристик и целостности необходимо соблюдать правила ухода за бетонными изделиями на строительной площадке.Продукция должна быть строго горизонтальной; категорически недопустимо погружение железобетонных плит в грунт, что влечет за собой растрескивание пола. Также нельзя класть плиты друг на друга, необходимо выкладывать вагонку по торцам.

Порядок установки:

• Приготовление цементного раствора.
• Установка крана в рабочее положение, подготовка к подъему.
• Нанесение раствора на несущие поверхности (слой — 2-3 см).
• Перенос изделия к месту установки.
• Проверка надежности опоры продукта на несущей конструкции.
• Опускание пола.
• Проверка горизонтальных швов.
• Заполнение пустот цементным раствором.

При строительстве конструкций с большими весовыми нагрузками необходимо позаботиться о повышении несущей способности. Для этого расстояние между плитами перекрытия необходимо не только залить цементным раствором, но и дополнительно армировать.По внешнему периметру конструкции стоит обустроить монолитный пояс (ширина — не менее 5 см). Арматурный каркас необходимо сделать из двух металлических стержней и уложить вертикально.

По такому же принципу укрепляются и стыки между плитами, находящимися внутри перекрытия. Таким образом, все конструктивные элементы перекрытия объединяются в единый монолитный блок. Несущая способность значительно увеличивается: для монолитных бетонных конструкций — на 40%, а для ячеистых полов — на 100%.

Габаритные параметры

На рынке ЖБИ России плиты перекрытия представлены широким ассортиментом. Для каждого вида работ (с учетом предполагаемой нагрузки) производители предлагают изделия различных габаритов. В таблице представлены наиболее популярные размеры плит перекрытия различных марок.

Цифра «8» в обозначении марки плиты определяет оптимальную расчетную нагрузку, которая составляет 800 кгс / м 2.Что является стандартным показателем при строительстве жилых домов.

Плиты перекрытия — ГОСТ

Плиты перекрытия используются при строительстве многоэтажных домов различного назначения, качество продукции является залогом безопасной и длительной эксплуатации здания. Плиты изготавливаются в строгом соответствии с государственными стандартами и могут быть из легкого, тяжелого или силикатного бетона.

Технология производства предусматривает наличие в материале пустот, которые делают плиту легче и придают ей повышенные тепло- и звукоизоляционные качества.Максимально допустимый диаметр круглых пустот — 15,9 мм. Минимальная ширина плит — 1 м, максимальная — 1,8 м. Длина изделия до 9,2 м.

Согласно ГОСТу плиты перекрытия бетон, из которого изготовлены плиты, должен соответствовать параметрам качества класса В22,5. Плотность цементного порошка должна составлять 2000-2400 кг / м 3.

Прочность изделия достигается за счет использования в качестве каркаса сверхпрочной стальной арматуры.

ГОСТ регламентирует марку используемого бетона с учетом его морозостойкости (F200.F). Согласно ГОСТ 9561-91, пустотные плиты перекрытия изготавливают из бетона, прочность которого составляет 261,9 кг / см 2.

Ассортимент продукции

В зависимости от ожидаемых нагрузок и других условий эксплуатации выбираются плиты с соответствующими характеристиками. При выборе материала нужно обращать внимание на тип арматуры и марку бетона. Основные виды бетона, использованные при создании изделий:

• L — легкий;
• F — термостойкий;
• ИЗ — силикатный;
• I — сотовый;
• M — мелкозернистый.

Также бетонные изделия классифицируются по степени устойчивости к факторам окружающей среды. По качеству поверхности продукта насчитывается:

• H — нормальная проницаемость;
• P — пониженная проходимость;
• ПРО — особая проницаемость.

Изучив ассортимент плит перекрытия, вы сможете выбрать изделие, оптимальное для каждого вида работ.

Наличие в маркировке обозначения «С» свидетельствует об устойчивости к сейсмическим колебаниям, степень которых не превышает 7 баллов.

В зависимости от назначения изделия могут быть сплошными или полыми. Монолитные изделия обладают повышенной прочностью и большим весом, а изделия с пустотами — легкими, что значительно снижает нагрузку на несущую конструкцию.

GHOST Система для раздвижных дверей | Купить

На данный момент отзывов об этом продукте нет.Почему бы не оставить отзыв?

У вас есть вопрос? Отправить FAQ

Привет. Я в Австралии и хочу установить 2 призрачные раздвижные двери. Я понимаю ширину двери. Но когда я покупаю двери, какой глубины должна быть дверь? И что лучше — сплошную или более легкую дверь. Также легко установить? Спасибо Елена

Привет, Хелен, Спасибо за FAQ.Дверь должна быть минимум 40 мм в толщину, официально не указана максимальная толщина, но я полагаю, что толстая дверь может быть слишком тяжелой / неудобной для работы. Что касается материала, я думаю, что лучше иметь более легкую дверь (весом менее 50 кг), поскольку это позволяет двери «парить» над полом без какой-либо опоры снизу. Можно использовать более тяжелые двери, но для этого вам потребуются регулируемые по полу колеса для нижней стороны (которые продаются отдельно по запросу). Как и все наши продукты, подобные этой, мы рекомендуем, чтобы их устанавливал профессиональный специалист.Коробка будет включать полные инструкции по установке, а видео на веб-сайте показывает обзор процесса, который должен помочь человеку при установке. Надеюсь, это поможет. Сообщите нам, если у вас возникнут другие вопросы. Большое спасибо, Christian @ BOX15

Привет, я пишу снова, так как я не получил ответа на свой последний запрос. Какой размер лучше выбрать, если ширина дверного проема составляет 720 мм? Спасибо, Эмили

Привет Эмили! Ваш вопрос я предложил технической команде завода: «Что касается вашего вопроса, указанный размер является рекомендуемым.Ваш клиент может использовать дверной проем 720 мм (A) и более длинная дверь. Что ограничено, так это ход слайда, который остается 700 мм и размер 76 мм, который становится 96. Можно купить более длинный (для дверного проема 800 мм) и попросить клиента разрезать Профиль желаемой длины » а затем они рекомендуют проверить инструкцию по установке в формате PDF (вкладка технических данных на странице продукта) и показать ее тем, кто устанавливает / поставляет дверь. Надеюсь, это поможет.Кристиан @ BOX15

Привет, Требуется ли для конкретной конструкции стены выдержать нагрузку на дверь 50 кг?

Для двери 50 кг не требуется специальных модификаций стены. Единственное, на что следует обратить внимание, это то, что дверь весом 50 кг должна быть несущей стеной. Аксессуары, которые мы включаем в стандартную комплектацию, предназначены для кирпичной или бетонной стены. Систему нельзя наносить на гипсокартон или аналогичные материалы без специального армирования.При необходимости мы добавили pdf-файл колесной системы на вкладку «Технические данные» на странице продукта.

Re: система раздвижных дверей ghost Я вижу технический паспорт или диаграмму 3. Отсутствует информация, которая мне нужна, это то, как из стены выступает этот механизм. Итак, какова глубина крепления верхнего роликового механизма к стене? Моя дверь будет скользить между бетонной плитой и стеной, поэтому мне нужно знать зазор / конструкцию.

Причина, по которой эта информация не указана в инструкции, заключается в том, что индивидуальный заказчик полностью решает, как вы хотите фрезеровать или обрабатывать дверь.Очевидно, что зазор между дверью и стеной зависит от толщины двери и от того, насколько вы хотите фрезеровать дверь для размещения алюминиевого профиля. Завод подготовил иллюстрацию, которая только что была добавлена ​​на вкладку «Технические данные», чтобы показать типичный сценарий, когда толщина двери составляет 55 мм, а зазор — 11,6 мм. Как вы, надеюсь, увидите на иллюстрации, 48,1 — это номинальный размер нашей системы. Вы обнаружите, что просмотр видео, которое мы загрузили на сайт, в сочетании с этой дополнительной информацией поможет лучше объяснить!

Привет, Есть ли функция мягкого закрывания для вашей системы призрачных раздвижных дверей?

Привет Ричард, Это наш ответ от технического отдела завода: У Ghost всего пара самосвалов, что позволяет замедлить движение двери, когда она достигает предела своего движения.Это не полная система мягкого закрытия, потому что вам нужно толкать дверь до конца движения. На практике инерция двери заставляет ее работать как система мягкого закрытия. Надеюсь, это поможет ответить на ваш вопрос. С уважением, Кристиан.

Почему у пластины 5 колес, из которых 3 средних смещены в вертикальном направлении? Какие преимущества у этого есть по сравнению с использованием всех 5-ти рядных?

Здравствуйте.Это дизайнерский выбор, который добавляет системе стабильности. С уважением, BOX15

Привет. Достаточно ли места для плинтусов за раздвижной дверью?

Здравствуйте. См. Вкладку «Технические данные» — зазор составляет 11,6 мм, поэтому все, что превышает его, не подходит. Надеюсь, это поможет. С уважением, BOX15

Есть ли предел веса двери с напольной направляющей?

Здравствуйте.Комплект колес используется, когда вес двери превышает 50 кг. Что касается грузоподъемности колесного комплекта, завод рекомендовал: Это зависит в основном от материала пола. По нашему опыту работы с колесами, вес 80 кг является приемлемым. Надеюсь, это поможет. С уважением, BOX15

Привет, Могу ли я иметь более длинные направляющие для большего открывания двери. мой проем 1,3 м. Является ли это возможным?

Здравствуйте. Боюсь, что у нас нет возможности разместить в стандартной комплектации, единственный вариант — установить 2 системы GHOST по обе стороны от проема, а затем соединить двери посередине.Надеюсь, это помогает — BOX15

Какая максимальная высота двери для этого механизма?

Здравствуйте. Максимальная высота двери не указана. Размеры двери, указанные на вкладке «Технические данные», указаны для стандартной конфигурации, но не являются критическими. Впоследствии ваш установщик сможет порекомендовать вам подходящую высоту двери. С уважением, BOX15

Что я могу сказать владельцу об этих призрачных линиях ДКТ?

Итак, мы находимся на ранних стадиях проекта по полировке после того, как был удален старый VCT (виниловая композитная плитка).Мы продвигаемся вперед с первоначальной шлифовкой алмазов, чтобы открыть пол, но владелец здания прошел через него и пожаловался: «Что случилось с моим полом? Что это за строки? Мой пол испорчен? Как ты собираешься починить этот пол? »

Эти старые следы плитки и линии в бетоне называются оконными стеклами, ореолами или просто отметками плитки. Обычно они отражают прежнее расположение плиток, которые были только что удалены. Время от времени владельцу действительно нравится интересный узорчатый вид этих линий, но реакции часто бывают гневом, замешательством и недоверием.Как полировщики, мы должны знать, что можно, а что нельзя делать для решения этих проблем. Вопросы: Смогу ли я перебрать эти строки? Будут ли линии становиться шире или уже по мере того, как я втираюсь в пол? Можно ли замаскировать линии окрашиванием бетона? Пол будет отполирован? Подходит ли этот пол для полировки?

Почему это происходит? Начнем с определения основных причин появления отметин на плитке. Ореол или следы плитки вызваны проникновением влаги.

Эти линии могут исходить изнутри или под плитой, или они могут развиваться в результате обработки, примененной к VCT над плитой. Поскольку большинство мастеров по полировке бетона не прошли подготовку в области паропропускания влаги, проектирования бетонной смеси, пароизоляции или технического обслуживания, будет очень полезно узнать, как эти факторы влияют на общий вид и результат полированного пола.

Пропускание паров влаги через бетонную плиту обусловлено необходимостью достижения равновесия влажности, которое достигается, когда все части системы имеют одинаковое содержание влаги.Когда земля под плитой очень влажная, а бетон над ней — нет, вода будет перемещаться от земли вверх в плиту, потому что плита более сухая. Тогда вода снова будет искать более сухое место. Наши системы отопления, вентиляции и кондиционирования воздуха контролируют температуру и влажность воздуха в помещениях, и, поскольку влага удаляется из кондиционированного воздуха в помещении, влага в плите естественным образом перемещается вверх через швы плитки в сторону сухого воздуха. Рассматриваемая влажность может быть изнутри самой плиты, например, «удобная вода», нормальное количество воды, необходимое для легкого укладки бетона.Он также может поступать из источника под плитой, такого как протекающая труба, высокий уровень грунтовых вод или спринклерная система.

Движение соленой воды вверх через плиту — это то же явление, которое вызывает традиционные проблемы выцветания бетона и кирпичной кладки. Влага перемещается вверх в соответствии с законами физики, всегда стремясь к равновесию, растворяя и унося свободную известь, гидроксид кальция и соли, которые не вступили в реакцию во время отверждения плиты. Когда соленая вода испаряется на поверхности плиты, она оставляет после себя соли, которые образуют постоянно расширяющуюся линию.Пока к бетону идет постоянная подача воды, будет происходить проникновение влаги, и неприглядные пористые следы плитки будут продолжать развиваться.

Актуальные методы лечения или процессы являются другим основным источником следов плитки. Важным фактором является качество самой установки, а также уход за помещением. Все плитки плотно прилегают друг к другу или есть видимое пространство? Было ли нанесено несколько слоев отделки пола перед открытием? Не позволяли ли бригады собирать лужи на полу в течение длительного времени? Все эти факторы помогают определить количество морщин и побеления, которое происходит в течение многих лет рутинных процедур по уходу.

Процессы мойки, нанесения воска, удаления воска и повторного нанесения воска могут направлять постоянный поток грязной воды непосредственно на бетонную поверхность. Нельзя допускать скопления луж химикатов и грязной воды («серая» вода) на полу. Эти, казалось бы, безобидные лужи серой воды на ДКТ просачиваются через швы в бетонную плиту. Серая вода с остаточными химическими веществами вскоре попадает под плитку из-за последующего нанесения воска и высокоскоростной полировки. Когда серая вода выходит через щели и швы плитки, она оставляет нерастворимые соли на поверхности плиты: наш старый враг, высолы.

По мере того, как соли растворяются внутри плиты и перемещаются на поверхность, тело бетона теряет свои свободные соли и в результате становится еще более пористым, позволяя проникать еще большему количеству серой воды. Этот повторяющийся цикл замачивания, растворения солей, перемещения солей на поверхность, испарения воды и осаждения соленых остатков на поверхности и рядом с ней создает проблему с отпечатками плитки.

Что ты умеешь?
Теперь, когда мы понимаем, чем вызваны все эти линии, давайте приступим к ответам на несколько других вопросов: испорчен ли пол? Будут ли эти следы плитки там навсегда? Можно ли окрасить бетон, чтобы замаскировать линии? Смогут ли эти пятна клея отполировать? Почему в одних областях есть отметки, а в других — нет? Следы от шин постоянные или исчезнут? Как ты собираешься починить этот пол?

Ваши ответы должны быть такими: «Нет, может быть, вроде как, я не знаю, просто потому, что да и нет, как следует отполировать.«Уф, это было легко.

Конечно, окончательные ответы частично зависят от мнения владельца, и ответы будут отличаться в зависимости от того, какую плиту мы полируем. В конце концов, единственное, что мы знаем о бетоне, — это то, что все плиты разные, и это не изменится.

Если следы нанесены сверху вниз, как при маркировке от серой воды, мы можем часто стачивать или, по крайней мере, минимизировать присутствие следов плитки. Но если следы вызваны прохождением пара вверх через плиту, то независимо от того, насколько глубоко мы шлифуем, мы будем продолжать находить те же линии, хотя, возможно, более широкие и даже более выраженные.

Нет, пол не испорчен, и в зависимости от источника и серьезности попадания влаги и остатков, линии могут сошлифовываться. Или, может быть, они этого не сделают. Суть в том, что да, этот пол можно полировать — он допускает надлежащее уплотнение до отказа, и его можно полировать до любой степени, допускаемой конструкцией смеси, оборудованием, инструментами, химическими веществами и, конечно же, подготовка и навыки специалиста по полировке бетона. Вы можете предоставить хозяину прочный и правильно отполированный бетонный пол, которым можно будет с гордостью пользоваться долгие годы.

Окрашивание бетона может помочь придать бетону более ровный тон, но, хотя это может быть истолковано как маскировка или скрытие проблемы, правда в том, что линии все равно будут видны.

Пятна клея можно отполировать, но они почти никогда не исчезнут. Остатки клея, особенно от обрезанного клея, необходимо обезжирить и очистить до тех пор, пока они не станут водопоглощающими. Как только капля воды проникает в это обесцвечивание, мы знаем, что проникнет и уплотнитель.Пока уплотнитель может проникать внутрь, он будет находить гидроксид кальция и вступать с ним в реакцию, после чего бетон можно эффективно полировать, и он сохранит свой блеск.

Да, отметки будут постоянными и не исчезнут со временем.

Итак, вот ваш окончательный ответ: способ, которым вы ремонтируете пол, — это его правильная полировка со всем мастерством и опытом, которые вы приобрели, с использованием химикатов и оборудования, которым вы доверяете, для производства пола, который сделает вас и ваш персонал.
