Как это работает — доводчик дверей авто. Устройство и принцип работы «дотяжек»

Большое количество электронных помощников в авто уже перестало удивлять. То, что еще несколько лет назад казалось диковинным и супер-инновационным, сегодня — уже обычное дело. Появление центрального замка вызывало удивление у многих, после бесключевой доступ, а также доводчики дверей. О последнем, кстати, мы сегодня и поговорим.

Многим знакомо такое неприятное явление как не до конца закрытые двери, которые приходится снова открывать и хлопать дверью крепче и громче. Так вот, как известно, лень — двигатель прогресса, кому-то однажды надоело «перезакрывать» двери, а также хлопать ими с большим усилием, после чего появлялись всем известные дотяжки дверей.

Эти помощники позволяют беззвучно закрыть двери, все что вам нужно — это прикрыть дверь, подведя ее к дверному проему, все остальное сделают доводчики. Такие устройства впервые появлюсь на автомобилях премиум-класса, после чего успешно перекочевали и на более бюджетные классы авто. Кроме того, появлялись компании, которые стали производить такие системы, с возможностью их установки на любой, без исключения, автомобиль.

Дотяжки дверей обеспечивают бесшумное и надежное закрытие дверей, если вы или пассажир «недозакрыли» двери, дотяжки помогут, они тихо и беззвучно подтянут дверь и зафиксируют ее. Это актуально для пожилых людей, маленьких детей и хрупких женщин. Кроме прочего, доводчики дверей позволяют продлить жизнь дверным механизмам, которые служат гораздо дольше, так как аккуратное медленное закрытие — это всегда лучше, чем громкий и сильный хлопок дверью. В случае с багажником, вам не придется прилагать никаких усилий, просто опускаем аккуратно крышку, а доводчик сделает все за вас. Также бывают полностью автоматические доводчики, которые выполняют и опускание, и открытие багажника или пятой двери.

Рекомендую: Круиз-контроль: о полезных свойствах умного помощника, для тех, кто не в курсе!

Как это работает?

Работа механизма доводчика начинается после того, как дверь почти закрыта, то есть доведена до замочной петли. Положение двери определяется при помощи датчика положения. Далее сработает датчик с электроприводом и доводчик, используя специальную тягу (как правило тросы), дотянет дверь до нужного момента и полностью закроет дверь. Как говорится, без шума и пыли.

Как устроены доводчики и из чего состоят?

Дотяжки, как правило, включают в себя:

Электропривод;
Датчик положения двери;
Блок управления.

Наиболее распространены два типа доводчиков: электрический и гидравлический.

Первый тип более популярен. В состав привода входит червячный редуктор и прижимной механизм.

Второй вариант включает в себя отдельную систему с насосом и электронной регулировкой давления. Механизм достаточно сложный, громоздкий и дорогостоящий. Из-за вышеперечисленных особенностей устройство устанавливается, как правило, только на дорогие авто, а именно спорткары. Также существуют универсальные доводчики, а также созданные специально под конкретную модель авто.

Безштыревой доводчик дверей авто

Такой тип дотяжек ставится без проблем практически на любой автомобиль. Для установки не потребуется проделывать каких-либо доп. отверстий, его можно поставить в штатный замок, единственное, придется заменить механическую часть замка на детали электропривода. Устройство работает от бортовой сети.

Подводя итоги…

Доводчики дверей авто весьма удобная вещь, такая, казалось бы, мелочь позволяет повысить уровень комфорта и вместе с тем избавить вас от необходимости хлопать по несколько раз дверью авто, а также прилагать лишние усилия. Есть правда и недостатки, в случае выхода устройства из строя, просто починить его в домашних условиях вряд ли получится. Механизм непростой, поэтому без специалиста не обойтись. Кроме того, за все приходится платить, автомобиль с такими помощниками будет стоить дороже, чем без них. Если для вас эта опция не актуальна, обратите внимание на комплектации, которые не имеют доводчиков.

Видео для общего развития о том, как работают доводчики, а также о том, как установить доводчики дверей

Доводчик двери как работает

Доводчики двери: разбираемся с функциями (регулировками)

О том, какие функции встречаются в дверных доводчиках, для чего они и всегда ли так необходимы.

1. КАКИЕ ФУНКЦИИ СУЩЕСТВУЮТ И КАК ОНИ РАБОТАЮТ?

В доводчиках двери Palladium, как и в любых других верхних доводчиках с зубчатым приводом, есть базовые и дополнительные функции.

Базовые функции – это общая скорость закрывания (Close Speed) и скорость доводки (Latch Speed). Дополнительные: ветровой тормоз (Back Check), задержка закрывания (Delay Action) и фиксация в открытом положении (Hold Open). Все функции работают независимо друг от друга. И все, кроме фиксации в открытом положении, можно регулировать.

Объясним, как все это работает. Корпус доводчика заполнен вязким машинным маслом. Также в нем есть пружина, поршень и гидравлическая система, состоящая из каналов, по которым масло перемещается туда-сюда. Открывая дверь, мы воздействуем на поршень, а он сжимает пружину. В это время масло перетекает из своей начальной точки в другую часть корпуса.

Когда мы отпускаем ручку, пружина разжимается и давит на поршень – дверь начинает закрываться. Одновременно с этим пружина толкает масло. Оно проходит по каналам и через клапаны перетекает в канал, из которого оно начало свой путь. Поэтому управляемая доводчиком дверь не просто закрывается, а делает это плавно.

Идея в том, чтобы с помощью регулировочных винтов частично перекрывать нужный канал, контролируя скорость перетекания масла, а с ним и плавность закрытия двери. Регулируются винты отверткой. Главное – не выкручивать их против часовой стрелки на два и более оборота от заводской установки, а то винт может выпасть, а доводчик – протечь. Вообще, чтобы ощутить изменение в ходе двери, достаточно подкрутить винт на 1/8-1/4 оборота.

Мы рассказали, как работают функции верхнего доводчика. А теперь разберем каждую из них отдельно.

Правда, имейте в виду, что все значения (градусы, секунды) примерные и приводятся для монтажа доводчика стандартным способом (перпендикулярный рычаг).

2. РЕГУЛИРУЕМАЯ СКОРОСТЬ ЗАКРЫВАНИЯ (CLOSE SPEED)

[Что делает]

Ускоряет или замедляет закрывание двери в диапазоне до 15°. То есть на пути из состояния «дверь распахнута» до состояния «дверь вот-вот закроется».

[Описание]

Это базовая функция, которой вы воспользуетесь как минимум однажды – после установки доводчика. А если живете в России (или в другой стране с выраженной сезонностью климата), то регулировка функций устройства должна проводиться каждое межсезонье.

Настраивая скорость, избегайте крайностей. Если доводчик закрывает распахнутую дверь быстро (менее 4 секунд), это создаст неудобства детям, пожилым и инвалидам. Если медленно (более 7 секунд), и дверь входная – зимой в помещение можно напустить холод.

Обратите внимание: в доводчиках с задержкой (Delay Action) закрывания функция Close Speed активизируется на отрезке от 69° до 15°.

Скорость движения полотна на отрезке от 180° до 70° зависит от того, как вы настроили задержку закрывания.

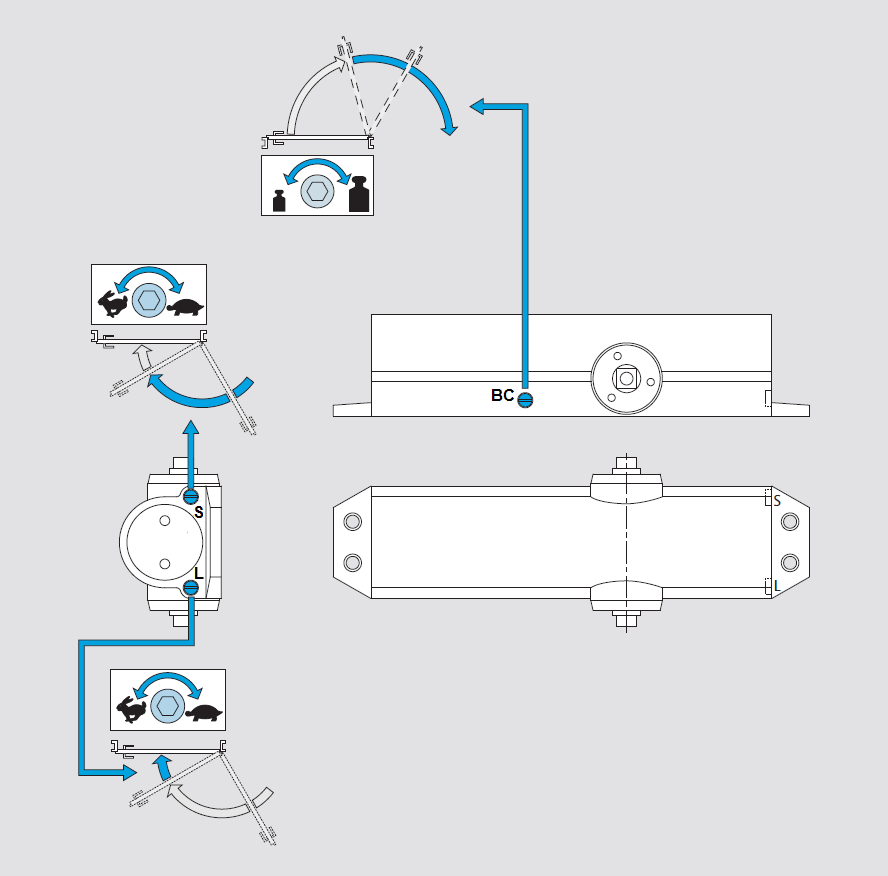

[Как отрегулировать]

Поверните соответствующий винт по часовой стрелке, чтобы дверь закрывалась медленнее. Если хотите ускорить закрывание, поверните винт против часовой стрелки.

[Доводчики двери с этой функцией]

Все модели Palladium и «Фабрики замков»

3. РЕГУЛИРУЕМАЯ СКОРОСТЬ ДОВОДКИ (LATCH SPEED)

[Что делает]

Ускоряет или замедляет закрывание двери в диапазоне от 15° до 0° (в самом конце движения полотна).

[Описание]

Эта функция нужна для автоматического захлопывания. Если ускорить доводку, то управляемая доводчиком дверь будет делать «рывок на финише». Этого хватит, чтобы она вошла в уплотнитель и закрылась на механическую защелку (для магнитных замков доводка не нужна). И наоборот. Если уплотнителя и механической защелки нет, прихлоп можно уменьшить. К тому же так будет меньше грохота и случаев защемления пальцев.

[Как отрегулировать]

Поверните винт по часовой стрелке, чтобы уменьшить доводку. Если ее нужно увеличить, поверните винт против часовой стрелки. Важно: сначала отрегулируйте скорость закрывания и только потом – скорость доводки, а не наоборот!

[Доводчики двери с этой функцией]

Все модели Palladium и «Фабрики замков».

4. РЕГУЛИРУЕМЫЙ ВЕТРОВОЙ ТОРМОЗ (BACK CHECK)

[Что делает]

Ограничивает резкое распахивание или захлопывание двери на отрезке от 70° до 180° (зависит от регулировки).

[Для чего]

Чтобы ветер и хулиганы не смогли стучать дверью о стену, нанося вред петлям и ручкам. Эта опция подходит для наружных дверей и входных групп с высокой проходимостью и риском вандализма (учебные заведения, торговые центры, больницы и т. д.). Также рекомендуем, если помещение находится в ветреной местности.

[Описание]

При резком движении двери вред наносится не только фурнитуре и стене, но и доводчику. В особенности – подпружиненному поршню. На нем есть уплотняющая манжета из полиуретана. Если с силой распахнуть или захлопнуть дверь, то гидравлический удар придется как раз на манжету. Она к таким нагрузкам не готова, поэтому, скорее всего, лопнет и протечет. Но даже если манжете повезет, может пострадать рычажная тяга доводчика.

Чтобы всего этого не произошло, доводчик оснащают гидравлическим «ветровым тормозом». Он работает как подушка безопасности для двери.

Ветровой тормоз нельзя отключить, но пользоваться дверью он не мешает. Дело в том, что сопротивление доводчика пропорционально скорости движения полотна. То есть амортизация включается, только когда дверь движется быстро, с рывком. А если плавно, как обычно, то никакого сопротивления вы не почувствуете. К тому же всегда можно подкрутить винт регулировки, выставив нужный угол и жесткость амортизации.

[Как отрегулировать]

Поверните винт ветрового тормоза по часовой стрелке, чтобы амортизация была жестче и раньше срабатывала. Если хотите ослабить амортизацию и позволить двери распахиваться сильнее – поверните винт против часовой стрелки.

Доводчики двери с этой функцией. Palladium 1085 BC, 10120 BC, 10600 BC/DA

5. РЕГУЛИРУЕМАЯ ЗАДЕРЖКА ЗАКРЫВАНИЯ (DELAY ACTION)

[Что делает]

В несколько раз замедляет скорость закрывания двери на отрезке от 180° до 70°. После преодоления угла 70° дверь закрывается с обычной скоростью. Максимальное время задержки зависит от угла закрытия двери, выставленных регулировок и может составлять до 35 секунд.

[Для чего]

Больше не нужно просить окружающих, чтобы они придержали вам дверь, если надо занести коробки, провезти коляску или тележку.

[Описание]

Доводчики двери с функцией Delay Action подходят для хозяйственных помещений (склады, кладовые, подсобки и т. д.). Задержки до 35 секунд достаточно, чтобы рабочие смогли поставить груз, открыть дверь, поднять груз и внести его в помещение. Еще эта функция полезна в медицинских учреждениях и домах престарелых. Персоналу больниц и госпиталей будет проще вносить носилки и прокатывать тележки. Пожилые и пациенты в инвалидном кресле смогут безопасно пользоваться дверью.

«Задержку закрывания» нельзя отключить, но можно уменьшить до нескольких секунд.

Имейте это в виду, если собираетесь установить доводчик с такой функцией на двери с высокой пропускной способностью (например, в крупных торговых центрах). Также это не лучший вариант для входной двери в постоянно кондиционируемом помещении.

[Как отрегулировать]

Поверните соответствующий винт по часовой стрелке, чтобы увеличить время задержки. Если долгая задержка вам ни к чему (например, в минусовую температуру на входных дверях), то поверните винт против часовой стрелки.

[Доводчики двери с этой функцией]

Palladium 10600 BC/DA

6. ФИКСАЦИЯ ОТКРЫТОГО ПОЛОЖЕНИЯ (ФОП, HOLD OPEN)

[Что делает]

Стопорит дверь и не дает ей закрыться, когда она открыта под углом >70°-80°.

[Для чего]

Чтобы оставить дверь открытой для прохода группы людей, проноса груза, провоза тележки, коляски и т. д. Или для проветривания или уборки.

[Описание]

ФОП – полезная опция для внутренних дверей, заменяющая напольный фиксатор. Когда вы открываете дверь на угол 70-80° или шире, она стопорится и остается открытой.

Чтобы она затворилась, «помогите» ей: потяните за ручку к проему. Как только угол между полотном и проемом сократится до

Устройство доводчика дверей

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков. Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Устройство доводчика двери.

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом. Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания. Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла. Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 90 0. Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

27.03.2013 в 02:03

Особенности регулировки дверных доводчиков

В настоящее время все чаще входные и межкомнатные двери оснащают доводчиком. Благодаря ему намного упрощается процесс эксплуатации дверной конструкции. Но если вы хотите, чтобы доводчик служил вам длительное время, то важно время от времени его осматривать и ремонтировать.

Процесс его регулировки не предполагает ничего сложного. И хотя все эти работы должны проводить работники фирмы, в которой вы заказывали доводчик, нередко с этой работой справляются даже малоопытные люди.

Как правильно регулировать

Чтобы добиться плавного закрытия и открывания двери, необходимо правильно установить доводчик. И хотя ничего сложного в этом нет, есть подробная инструкция проведения данных работ. Также есть ряд общих моментов, которые необходимо учитывать:

Регулировка скорости закрытия дверной конструкции. Эта технология отличается своей простотой. Сразу же после монтажа доводчика необходимо проверить его работу. Если окажется, что скорость закрытия слишком большая, то необходимо крутить винт по ходу часовой стрелки. Делать это нужно всего лишь на пол-оборота. Затем опять проверить. Если же дверь закрывается, наоборот, медленно, то придется отвинтить винт. Делать такие движения необходимо до тех пор, пока вы не добьетесь необходимого результата.
Регулировка дохлопа. В этом случае все происходит так же, как и со скоростью движения дверной конструкции. Но только в этот раз необходимо настроить скорость и усилие хода двери на последние 15-20 см своего движения к коробке. Кроме этого, важно учитывать, что при ускорении дохлопа увеличивается и сила удара.
Регулировка промежуточного хода. Чтобы добиться идеальной работы доводчика, необходимо настроить его с основным ходом дверной конструкции. Хотя имеются и прочие варианты. К примеру, когда главная скорость закрытия двери очень большая, то при помощи регулирования болта удается снизить ее на половине пути. Основная задача данного винта в том, чтобы удерживать полотно двери в необходимом положении. Также при помощи винта удается настроить незначительную задержку дверной конструкции. Это говорит о том, что когда дверь открыли, то она будет стоять на месте несколько секунд, а затем сама закроется.

На видео- регулировка дверного доводчика:

Особенности регулирования некоторых моделей

Сегодня выбрать доводчик для межкомнатной двери не составит особого труда по причине широкого ассортимента. Но у каждой модели устройства имеются свои нюансы регулировки.

Эта фирма получила свою популярность по причине изготовления долговечных, прочных и надежных доводчика. Большим спросом сегодня пользуется такая модель дверного доводчика, как Dorma TS-68. Это классическая модель, которая служит для установки в верхней части дверной конструкции. Этот вариант относится к наиболее функциональным, универсальным и функциональным. А связано это с тем, что процесс его монтажа может вестись на совершенно любую дверь. В ходе установки не нужно задействовать монтажные пластины, что только облегчает монтажные работы.

Дверной доводчик Dorma

Рассматриваемая модель оснащена особым рычагом, благодаря которому удается выполнить настройку усилия запирания двери. Кроме этого, такой доводчик может быть монтирован на любой тип двери – правый или левый. Процесс установки очень простой, так что справиться с ним может любой.

Важно только знать, какие существуют варианты установки:

С той стороны, где расположены петли.
Со стороны, которая противоположная петлям.
Параллельный способ установки. Для него характерно применение специального уголка для монтажа на ту сторону, которая противоположная петлям.

Эти дверные доводчики позволяют добиться качественной защиты дверной конструкции, гарантируя бесперебойное отпирание и запирание дверей. Имеется множество моделей Дипломат, которые позволяют получить бесперебойное открывание и закрытие дверной конструкции. Благодаря широкому ассортименту каждый желающий может выбрать для себя подходящее изделие, при помощи которого можно добиться надежной работы двери при конкретных условиях эксплуатации.

Процесс регулировки доводчика Дипломат можно выполнить собственными усилиями. Для этого необходимо придерживаться следующих рекомендаций:

Настройка пружины натяжения. При выполнении этого пункта удается сделать легче и свободнее открывание дверной конструкции. Осуществить данную задачу можно, если использовать регулировочную гайку.
Коррекция скорости дохлопа и задержка открытия. Эта функция присутствуют далеко не у всех моделей доводчиков Дипломат.
Корректировка скорости открывании и закрытия двери. Осуществить это можно при помощи регулировочного клапана.

Дверные устройства этого производителя работают по принципу гидромеханики. Они не дают двери открываться при резком порыве ветра или же во время сильного рывка. Функционируют они за счет аккумуляции силы открытия или притвора, а также вмонтированной пружины.

Дверной доводчик Apecs

С учетом места установки доводчики могут быть следующих видов:

напольными:
рамными;
верхнего располагающимися.

Самыми популярными остаются последние устройства, которые имеют верхнее расположение. В этом случае процесс установки не требует никаких подготовительных работ, а сам монтаж отличается своей простотой.

Для этого нужно придерживаться следующего плана:

Определить угол открывания и просверлить отверстие.
Зафиксировать регулируемый рычаг устанавливаемого устройства на дверной конструкции, используя шуруп.
Монтировать главный рычаг на квадратную ось механизма и прочно зафиксировать, используя винт.
Закрепить корпус устройства на дверной конструкции при помощи шурупов. Гайка, которая отвечает за регулирование силы пружины, должна быть сосредоточена напротив петли двери.
Отрегулировать длину рычага таким образом, чтобы он имел перпендикулярное направление по отношению к дверной коробке, а затем соединить его с главным рычагом.
Прикрепить малый декоративный колпак, расположив его под квадратной осью на корпусе доводчика.
Настроить скорость закрытия, открытия, прихлопа, замедления и силу пружины механизма.

Доводчик на двери устанавливается очень просто, так же, как и его регулировка. Благодаря этому уникальному устройству удается настроить силу открытия и закрытия двери, что положительно влияет на срок службы дверной конструкции и является ее защитой от различных повреждений.

В данном материале мы рассмотрим как починить доводчик двери, типичные поломки данного механизма и способы их устранения. В каких случаях возможен ремонт дверного доводчика своими руками, а в каких прийдется заменить механизм полностью.

С механизмом, позволяющим снизить тепловые потери, обусловленные незакрытой дверью — встречается каждый. Особенно болезненно на его отсутствие или неисправность реагируют консьержи, швейцары, бухгалтерия и. пенсионеры. Исправно работающий доводчик обеспечивает защиту от несанкционированного проникновения, экономию средств на отопление мест общего пользования, комфорт жильцов/работников и их безопасность. Адекватной замены этому полезному устройству в системах, использующих электромагнитные замки, еще не придумали, а реализация всех преимуществ, которыми оно обладает, возможна при условии его правильной установки и соблюдении требований инструкции по эксплуатации. К выбору фурнитуры для стеклянных дверей. как и для любих других, необходимо подходить ответственно, ведь от ее качества зависит долговечность и комфорт использования всего механизма.

Как починить доводчик двери

Перед тем, как отремонтировать доводчик двери, целесообразно ознакомиться с его устройством и принципом функционирования. Большая часть поступающих в продажу экземпляров, при наличии отдельных различий, устроены одинаково: дверь закрывается сжатой пружиной, которая накопила достаточную для этого потенциальную энергию при открывании; пружина вместе с исполнительным механизмом размещаются в масляной среде, заполняющей металлический корпус. Доводка происходит по такому алгоритму:

открывание двери приводит в движение поршень, сжимающий пружину;
сжимаясь, пружина запасается потенциальной энергией;
масло из части поршня с повысившимся давлением по проточенным в нем каналам перетекает в ту часть, где образовалось разрежение;
отпускание двери инициализирует обратный процесс — под воздействием разжимающейся пружины масло по тем же каналам в поршне возвращается в «исходное положение». При этом от скорости, с которой оно возвращается, зависит то, как быстро/медленно закроется дверь. Регулировкой скорости «возврата» добиваются требуемой быстроты закрывания.

Ремонт дверного доводчика своими руками

Практика эксплуатации этих полезных устройств показывает, что недобросовестные изготовители больше заинтересованы в увеличении объемов продаж, чем обеспокоены ремонтопригодностью выпускаемой продукции. В пользу этого предположения свидетельствует цельнолитой корпус: проблемы, возникающие с «уходом» масла из-за прохудившихся сальников, решаются только заменой всего устройства на новое и ремонт дверного доводчика своими руками в данном случае не возможен. Поэтому принципиальными моментами, определяющими долговечность доводчика двери, являются его правильные монтаж и регулировка. Закрепление полотна в открытом положении (когда жарко) при помощи подручных средств (сложенной газеты, деревянных клиньев, пр.) оказывает отрицательное влияние — для этого существуют модели с блокировкой при открывании двери на угол больше прямого. Поскольку вязкость масла коррелирует с температурой внешней среды, то для обеспечения постоянной скорости доводки его нужно менять в соответствии с временем года.

Как отремонтировать доводчик двери: типичные поломки и способы их ликвидации

Самая частая поломка связана с выходом из строя «исполнительного механизма» доводчика, чему благоприятствуют ненормированные нагрузки, вызванные неадекватным поведением посетителей, сквозняками, деструктивными действиями вандалов.

Реже встречаются неисправности, вызванные деформацией или поломкой штанги, вырыванием ее крепления к двери. Чтобы починить доводчик двери с такой неисправностью, достаточно воспользоваться электросваркой. Как исключение, замене подлежит сломанная деталь. Если крепежный узел доводчика совместим с другими моделями, возможна его замена на аналогичный, другого изготовителя.

Своими силами можно отремонтировать доводчик двери, при неполадках, связанных с увеличением/уменьшением первоначальной скорости доводки. Желаемый результат достигается за счет регулировочных винтов. Следует помнить, что изменение их положения на два оборота уже критично. Для задания натяжения пружины применяется регулировочная гайка. При утечке масла ремонт доводчика с цельнолитым корпусом не представляется возможным.

Для обеспечения долговременной работы доводчика двери необходимо выбирать его модель, соответствующую весу и размерам дверного полотна и не допускать нарушений правил эксплуатации этого устройства.

Источники: http://semidelov.ru/mar/remont-dovodchikov-dverey/, http://fasdoma.ru/vxodnaya-gruppa/dveri/furnitura/dovodchik-dvernoj-regulirovka.html, http://stroi-x.com/sovety/862-kak-pochinit-dovodchik-dveri.html

Устройство доводчика двери

Устройство доводчика двери.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

Устранение возможных неисправностей.

27.03.2013 в 02:03

Как провести ремонт доводчика двери своими руками: вытекло масло и прочие поломки

Самостоятельно осуществить ремонт доводчика двери – это необходимое действие для продолжения сроков эксплуатации данного устройства. Возможно, не все поломки можно устранить самостоятельно, но большинство из неполадок настоящему мужчине устранить вполне по силам. Для того чтобы знать, как отремонтировать доводчик двери необходимо разобраться в причине появления поломки. Понять принцип работы устройства, правильность его настройки и потом можно будет осуществить ремонтные работы.

Характеристика доводчика

Существует два типа механизма:

Дверной доводчик с реечной передачей момента, включающий в себя гидравлический контур. Во время открытия двери шестерня, закрепленная на оси рычага, проворачивается и направляет поступательное движение на поршень благодаря рейке, он, в свою очередь, передает усилие пружине сжатия. При закрытии дверей внешние усилия сняты, а пружина возвращается в начальное положение.

Пружина создает давление на поршень, провоцируя вращение шестерни, которая, в свой черед, каскадирует силу на рычаг дверного доводчика.

Устройство с кулачковым механизмом. Расположенный на оси рычага, кулачок сложной эксцентричной формы по обеим сторонам зафиксированный роликами. Когда открывается дверь, выступающая деталь кулачка сжимает пружину, которая на своем противодействии образует проворачивание кулачка в обратную сторону, что по итогу приводит к запланированному закрытию двери.

Типы поломок механизма

Основными поломками устройства могут быть:

Погодные условия – мгновенные смены климатических условий, дожди, сырость, повышенная влажность. Такие причины неисправности чаще всего встречаются у коробов, изготовленных из пластика.
Неравномерное открытие или закрытие дверного полотна. Когда дверь открывают с усилиями или наоборот закрывают вопреки медленному ходу, притом, что доводчик не отрегулирован под этот режим.
Задержка двери в движении на короткий промежуток времени или на длительный период.
Осуществление блокировки двери посторонними предметами без отключения доводчика. Относится к моделям, в характеристиках которых нет функции удержания дверей в открытом положении на 90 и более градусов.

Такие модели при искусственном удержании двери на длительный период неизбежно потребуют ремонта механизма.

Сильная нагрузка на механизм, например, если на тяжелое дверное полотно поставить доводчик не соответствующий функциональным характеристикам.

Типовые виды ремонтов

Все вышеперечисленные причины могут повлечь за собой ремонтные работы дверного доводчика:

Искривление, коррозия, разрыв штанги – данная деталь находится в поле зрения на постоянной основе, поэтому заметить эту проблему можно невооруженным взглядом. Стоит периодически визуально проверять данную часть механизма. Если обнаружились минимальные повреждения, их следует устранить в кротчайшие сроки.

Искривления, изгибы штанги можно выправить, но следует быть аккуратными – при сильном воздействии молотка есть вероятность слома.

Коррозию необходимо устранить с помощью зачистки и вскрыть специальным антикоррозийным покрытием или просто покрасить.

Разрыв можно устранить с помочью сварки, важно помнить про швы – их тоже необходимо зачистить и вскрыть антикоррозийным покрытием.

Если же урон штанги максимальный и устранить его трудоемко и нерентабельно, то лучше всего заменить деталь новой.

Актуальная проблема – это вытекающее масло. В период зимних морозов возможна поломка основной части масленого механизма, которая отвечает за плавный ход двери. Если масло из главного механизма вытекло, то доводчик не потеряет основную функцию – закрытие дверей, но будет работать как пружина. По возможности, эту поломку необходимо устранить в минимальные сроки, ведь если ее проигнорировать, то в итоге придется покупать новый механизм. Ремонт доводчика в данном случае производится при помощи герметического клея. Разумеется, что перед этим находится и ликвидируется течь.

Редко, но встречаются эпизоды халатного отношения сотрудников на заводе-производителе – просто забыли долить масла и необходимо произвести заправку механизма. Возможна заправка моторным маслом на синтетической основе, а для более экономного варианта подойдет и амортизационная жидкость. Заправляется масло через отверстие регулировочных винтов.

Правильная настройка своими силами

Перед тем, как будет выполняться регулировка и ремонт доводчика двери своими руками, следует внимательно осмотреть само устройство и дверь, на которую будут закреплять механизм. Дверь должна быть без видимых дефектов, далее производят осмотр короба, важно, чтобы не было углов, препятствующих нормальной работе доводчика. После чего подготавливают все необходимое для установки.

Наиболее подходящим инструментом являются: гаечные и шестигранные ключи, шуруповерт, пассатижи.

Цель правильной регулировки состоит в качественном изменении скорости закрытия двери. Для этого необходимо настроить правильное сжатие пружины в механизме. Настройка производится при помощи соответствующего клапана и гайки. Важным аспектом является перенастройка хода дверного доводчика во время смены сезонов, это обусловлено жидкостью в механизме и ее реакцией на смену температурного режима.

Пример настройки на видео ниже

Во избежание вышеперечисленных поломок, для долговечной и качественной работы механизма вне зависимости в каких помещениях он установлен: общественные офисные здания, жилые дома, производственные предприятия – необходимо проводить профилактические мероприятия.

Также следует производить на постоянной основе визуальный осмотр доводчика, следить за металлическими фрагментами, своевременно смазывать механизм, качественно настраивать регулировку двери согласно параметрам. В минимальные сроки проводить замену требующих ремонта деталей. Регулярно осуществлять техническое обслуживание доводчика, реагировать на смену климатических условий – это все поможет продлить его срок службы и надежной работы на долгие годы.

Ремонт и регулировка доводчика двери

Современные двери оснащены специальным устройством, которое избавляет домочадцев от необходимости за собой самостоятельно захлопывать дверь. Впрочем, дверь в этом случае будет не захлопываться, а плавно закрываться за вами без лишнего шума. Речь, безусловно, идет о доводчике двери. Это небольшое устройство требует особого внимания к себе, поэтому так важно знать, как правильно отрегулировать доводчик двери и провести своевременный ремонт.

Особенности дверных доводчиков

Проблема распахнутых дверей может с легкостью решиться посредством установки доводчика, который управляет процессом автоматического открывания и закрывания двери, закрывая её без дополнительного силового воздействия со стороны человека. Необходимость доводчиков продиктована довольно практичными и функциональными доводами. Допустим, вы поставили массивную входную металлическую дверь. Полотно двери обладает большой массой, и если специально не удерживать при закрытии дверь, полотно будет бить по лутке с большим усилием.

Доводчики двери обеспечивают плавное закрытие двери без лишнего шума, задают скорость закрывания и открывания двери на разных участках, а также определяют усилия, которые должен приложить человек для открытия двери. Доводчик двери способен сберегать в помещении тепло или прохладу в помещении, а также обеспечивать корректную работу запирающего устройства. К тому же доводчики с функцией hold open поддерживают возможность фиксации открытой двери, что является очень полезным, так как под открытую дверь не придется подкладывать никаких предметов.

Доводчики с механизмом delay action позволяют двери оставлять открытыми на протяжении определенного времени, после чего дверь станет закрываться в обыкновенном режиме. Такой тип устройств считается удобным для дверей в хозяйственных помещениях (склады, подсобки, кладовки). Эта модель подходит для того, чтобы можно было открыть дверку при переноске грузов, затем взять груз, занести его в здание, и дверь по истечении этого времени сама начинает закрываться, не требуя механических усилий.

Доводчики можно устанавливать на обыкновенные межкомнатные и наружные тяжелые двери, учитывая предварительно вес двери и ширину дверного полотна, а также не забывая о необходимости проведения настройки доводчика двери. Чем тяжелее ваша дверь, тем надежнее и мощнее должен быть доводчик для неё. Самым простым вариантом механизма считается пружина. Но такой «доводчик» работает слишком резко и очень шумно.

Идеальным вариантом является регулируемая конструкция, в основе которой также располагается пружина, однако она заключена в герметичный корпус в масляном составе. Принцип работы дверного доводчика довольно прост. Для открытия двери человек прикладывает определенное усилие, которое передается механическим путем на доводчик и аккумулируется посредством сжатия пружины, что встроена в корпусе доводчика. Затем эта пружина возвращается в исходное положение, позволяя регулировать процесс закрывания двери.

Виды дверных доводчиков

По конструкции дверные доводчики разделяются на рычажные варианты, что оснащены кривошипным приводом, и безрычажные модели с кулачковым приводом.

Внутри рычажных дверных доводчиков располагается пружина и гидросистема, что заполнена маслом. Гидросистема выполняет функцию амортизатора. Пружина при открывании двери сжимается, а жидкость выталкивается поршнем из одной в другую емкость. После этого пружина распрямляется, а масло возвращается в первую емкость. Хотя гидравлическая пружина располагается в герметичной коробке, иногда она начинает подтекать, что является первым сигналом для проведения ремонта доводчика двери.

В системе располагаются клапаны, регулирующие скорость перетекания жидкости и усилие, при котором она будет двигаться. Они и отвечают за скорость и плавность закрывания двери. Устройство доводчика двери может усложняться дополнительными клапанами, обеспечивающими разные функции доводчика. К примеру, удержание двери на протяжении длительного времени в открытом состоянии, или же создание функции дохлопа для срабатывания замка или лучшего прижатия дверки к лутке.

По способу монтажа доводчики разделяются на:

доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;
для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.

Если накладной доводчик не вписывается в дизайн помещения, всегда можно установить «невидимое» устройство, которое спрячется в указанном месте и будет практически не заметным. Но и для накладных моделей имеются разные декорирующие панели, или же их можно покрасить в выбранный цвет.

Способы установки доводчика на дверь

Установка доводчика на дверь не нуждается в проведении специальной подготовки, потому вы сможете без проблем справиться с этой задачей. Как правило, все необходимые детали и инструменты входят в комплект поставки. Существует четыре способа монтажа доводчика, рассмотрим их подробнее.

Самый простой способ установки доводчика на дверь описывается к инструкции к нему. Это выглядит примерно так: плечо рычага закрепляют на корпусе устройства, дальше с помощью шаблона, который прилагается к инструкции, намечают места крепления шурупов, затем вкручиваются шурупы по этой разметке. Главное, о чем следует помнить, что понадобится еще и регулировка доводчика двери geze.
Второй метод монтажа дверного доводчика подразумевает следующее. Необходимо приложить доводчик к двери таким образом, чтобы к дверным петлям были обращены его регулировочные винты. Далее необходимо зафиксировать башмак устройства шурупами, что прилагаются в комплекте к доводчику. Помните, что «предплечье» рычага устройства должно иметь такую длину, чтобы относительно двери получался прямой угол. Плечо крепят к башмаку шурупами, после чего опять придется задуматься над тем, как отрегулировать доводчик двери.
Если следовать третьему методу установки дверного доводчика параллельного рычага, то нужно рычаг устройства вставить под брусок двери, а потом за пределами комнаты его сложить. Доводчик в этом случае крепится при помощи кронштейна, который также идет в комплекте поставки. Устанавливая доводчик, следите, чтобы регулировочные винты вращались от петель в противоположную сторону. Важно ничего не напутать в процессе монтажа, иначе неправильная установка приведет к тому, что не получиться провести оптимальную регулировку доводчика двери.
Существуют доводчики, которые используют регулируемую пружину. Устанавливать такие устройства проще всего: необходимо заменить доводчиком стержень петли — и готово. Главное, чтобы изделие соответствовало точно весу двери. Если дверное полотно слишком тяжелое, и вы не смогли отыскать в продаже подходящий доводчик, нужно установить не один, а несколько доводчиков.

Ремонт доводчика двери своими руками

Правильная эксплуатация доводчика – залог его добросовестной и длительной работы, не требующей ремонта. Чтобы дверной доводчик работал долго, нельзя тянуть или придерживать дверь, тем самым помогая ей быстрее или медленнее закрываться. Не рекомендуется фиксировать дверку, подкладывая под неё различные предметы, которые мешают ей закрыться, а также кататься и повисать или на двери (это касается детей).

Чтобы провести ремонт доводчика двери, нужно иметь под рукой весь необходимой инструмент (шестигранные и гаечные ключи, плоскогубцы и набор отвёрток). Перед тем, как приступить к ремонту устройства, следует произвести внешний осмотр двери, так как её перекосы или повреждения будут мешать нормальной работе доводчика.

Серьезные повреждения доводчика, к сожалению, невозможно устранить, так как герметичность конструкции подразумевает, что её нельзя разбирать на отдельные детали и собирать впоследствии в соответствии с технологией. Тем не менее, в некоторых ситуациях допускается возможность ремонта доводчика и наладки его работы самостоятельно. Давайте рассмотрим, как отремонтировать доводчик двери:

Вытекание масляного состава. Независимо от того, что гидравлическая пружина, которая передает сгенерированное напряжение рычагам, находится в цельной герметичной коробке, заполненной рабочей жидкостью, ее протечки все-таки происходят, чаще всего зимой. Если появилась течь, то это говорит о разгерметизации корпуса и появлении повреждений, из которых и вытекает наружу масло. В результате этого механизм перестает плавно доводить дверь, громко хлопает и превращается в обыкновенную пружину. Если вы смогли своевременно отыскать поврежденные участки, нужно их загерметизировать, что способствует продлению служебного срока аппарата. Однако если поврежденное место слишком велико, то не получится выполнить ремонт доводчика двери своими руками и придется покупать новый доводчик.
Поломка рычажного узла. Наиболее частой является нарушение целостности штанг. Однако эта часть механизма всегда видна, поэтому её состояние можно оценить визуально. Большие силовые воздействия могут её вывести из строя, став причиной изломов, изгибов, искривлений или повреждений креплений. Не очень серьезные изъяны штанги вы сможете исправить при помощи обыкновенной сварки. Если произошла поломка крепежного соединения, то возможно провести ремонт, купив новые оригинальные детали, которые подходят по размеру, способу крепежа и форме посадочной части.

Регулировка дверного доводчика своими руками

Значительные нагрузки при интенсивной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Поэтому за ней рекомендуется внимательно следить и обслуживать её несколько раз в год, особенно при смене погоды. Но если система все-таки начала работать со сбоями, то вам стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика включает в себя несколько моментов, главный из которых — изменение скорости движения. В случае слишком медленного открывания дверного полотна нужно провести регулировку уровня сжатия пружины с помощью соответственной фиксирующей гайки. Скорость хода дверцы устанавливается посредством вращения первого клапана (против и по ходу часовой стрелки).

Вы можете крутить первый клапан не более чем на 2 оборота, что оговаривается производителями дверных доводчиков. Второй клапан отвечает за дохлоп — промежуток, когда дверка находится в состоянии 10 – 15 градусов до момента полного закрытия. Более дорогие модели имеют в своей конструкции еще и третий клапан, что необходим для регулировки скорости закрытия двери под углом 80-90 градусов.

Если в корпусе доводчика используется специализированное масло, то вы можете с наступлением зимы заметить, что скорость доводчика падает в холодную пору, а летом механизм наоборот ускоряется. Объясняется это тем, что вязкость жидкости зависит от температуры. Поэтому с наступлением зимних холодов необходимо дополнительно настроить доводчик двери посредством регулирования первого клапана.

Зачастую возникает необходимость задержки открытой двери в таком положении на некоторое время. Увеличение задержки дверного полотна перед закрытием можно достичь путём процедуры более тугого затягивания специального фиксатора. Эту манипуляцию принято выполнять тогда, когда дверка открыта примерно на 95 – 100 градусов. Контроль открытого положения двери также осуществляется с помощью определенной опции дверного доводчика.

Если дверь необходимо долго держать открытой – для перемещения мебели или проветривания помещения, то стоит воспользоваться функцией доводчика hold-open. Такое устройство оснащено рычагом фиксации дверки в открытом положении. Вам следует открыть дверцу на 90-95 градусов и затянуть фиксатор. После таких манипуляций дверь будет закрываться в обыкновенном режиме, если вы будете её открыть на меньший угол, чем 90°. Если же вы откроете дверь шире, она зафиксируется и останется открытой, пока вы не потянете на себя, тем самым сняв фиксацию.

В некоторых случаях может понадобиться провести изменение угла распахивания дверки. При необходимости можно изменить угол распахивания двери с помощью специального клапана, который следует повернуть за или против часовой стрелки. Главное при выполнении регулировки доводчика не нарушить функционирования системы: нельзя винт прокручивать больше чем на 2 полных оборота, нежелательно винт закручивать до упора, запрещается выкручивать полностью гайки и регулировочные винты.

Если вы испробовали все выше перечисленные советы по поводу, как настроить доводчик двери, но ничего не помогло, то возможно вся проблема кроется в неправильной установке. Проверьте вертикальность монтажа двери и правильность установки доводчика. Проверьте размещение гайки, которая регулирует силу натяжения пружины, помните, что она должна располагаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери располагался под прямым углом. При наличии самых малейших подозрений, что вы неверно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Таким образом, без особых расходов, имея в распоряжении отвёртку и 5 минут свободного времени, и зная методику, как регулировать доводчик двери, вы сможете самостоятельно настроить этот механизм. Главное при этом помнить о некоторых особенностях работы, которые позволяют не нарушить правильное функционирование системы.

Статьи по теме

Источники: http://semidelov.ru/mar/remont-dovodchikov-dverey/, http://golddveri.ru/furnitura/dovodchik/remont-dovodchika-dveri.html, http://strport.ru/dveri/remont-i-regulirovka-dovodchika-dveri

Дверной доводчик. Правильная эксплуатация дверного доводчика

Установите устройство для закрывания двери – дверной доводчик – дверь будет сама закрываться. Самая простая пружина – помогает в этом многим людям, но хочется, чтобы дверь плавно и тихо закрывалась, верно?

У дверного доводчика также имеется пружина, но в механизм вмонтирован регулировочный клапан, которые и регулирует скорость и плавность закрытия двери.

Как работает дверной доводчик

Всё очень просто. Когда вы прикладываете усилие, открывая дверь – рычажная тяга воздействует на поршень, а он сжимает пружину. В свободную часть перетекает масло, которое находится внутри цилиндра, где и находится весь механизм.

Масло проходит через специальные каналы, в которых установлены винты. Закручивая или откручивая винты – регулируется скорость протекания масла, а соответственно – скорость закрытия двери.

Дверной доводчик может оборудоваться дополнительными клапанами, которые регулируют скорость на последних этапах закрытия двери – силу «дохлопа».

Как располагается дверной доводчик

Всё зависит от того, в какую стороны вы открываете двери. Обычно устанавливается механизм вверху дверной коробки или створки дверей. Тяга бывает скользящая или рычажная.Есть скрытые доводчики, которые монтируются внизу под полом.

Как выбрать

Определите, какая модель вас больше всего устраивает. Нужно учесть конструкцию двери и её вес. Если механизм установлен правильно, то при открытии двери – она будет закрываться плавно и равномерно. Чаще всего у доводчика имеется режим «дохлопа», когда происходит резкое движение к закрытию или наоборот замедление.

Регулируйте доводчик периодически во время его частой эксплуатации или если температура окружающей среды часто и резко меняется. Естественно, что от качества петель, на которых дверь и держится – зависит то, как работает доводчик. Ржавые петли или установленная с перекосом дверь могут не дать доводному механизму работать полноценно, и он может останавливаться. Но мощный доводчик на лёгких дверях – тоже не нормальная картина. Двери труднее открывать, если доводчик сильный.

Как правильно эксплуатировать

Не стоит мешать доводчику работать, например, оставляя дверь открытой силой. Часто такое можно наблюдать, когда кто-то удерживает дверь в подъезд надолго, когда переезжает.

— Не помогайте двери быстрее захлопываться.
— Не нужно класть под дверь предметы, чтобы затормозить её движение.
— Запрещено катание на двери или дёргание за рычаг доводчика.

Не выполняя эти требования – вы испортите сальники в доводчике или сломаете поршень. Также можно сломать шестерни. Если доводчик сломался – лучше всего приобрести новый, так как ремонт дорог и не гарантирует продолжительную службу механизма.

Есть ли доводчики с фиксированием двери

Часто необходимо дверь удержать надолго, например, при переезде. Если на двери установлен доводчик, то её подпирают кирпичом или стулом. Кто-то просто скручивает рычаг или разбирает его, а затем удивляется, что что-то поломалось.

Сегодня на рынке есть доводчики с функцией «остановка-открытой». Вы можете наблюдать у такого механизма дополнительный рычаг, которые закрывает протоки масла, и пружина не может разжаться, фиксируя дверь в том положении, которое вам нужно.

Статьи по теме

Содержание:

Особенности дверных доводчиков

Виды дверных доводчиков

По способу монтажа доводчики разделяются на:

доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;
для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.

Способы установки доводчика на дверь

Самый простой способ установки доводчика на дверь описывается к инструкции к нему. Это выглядит примерно так: плечо рычага закрепляют на корпусе устройства, дальше с помощью шаблона, который прилагается к инструкции, намечают места крепления шурупов, затем вкручиваются шурупы по этой разметке. Главное, о чем следует помнить, что понадобится еще и регулировка доводчика двери geze.
Второй метод монтажа дверного доводчика подразумевает следующее. Необходимо приложить доводчик к двери таким образом, чтобы к дверным петлям были обращены его регулировочные винты. Далее необходимо зафиксировать башмак устройства шурупами, что прилагаются в комплекте к доводчику. Помните, что «предплечье» рычага устройства должно иметь такую длину, чтобы относительно двери получался прямой угол. Плечо крепят к башмаку шурупами, после чего опять придется задуматься над тем, как отрегулировать доводчик двери.
Если следовать третьему методу установки дверного доводчика параллельного рычага, то нужно рычаг устройства вставить под брусок двери, а потом за пределами комнаты его сложить. Доводчик в этом случае крепится при помощи кронштейна, который также идет в комплекте поставки. Устанавливая доводчик, следите, чтобы регулировочные винты вращались от петель в противоположную сторону. Важно ничего не напутать в процессе монтажа, иначе неправильная установка приведет к тому, что не получиться провести оптимальную регулировку доводчика двери.
Существуют доводчики, которые используют регулируемую пружину. Устанавливать такие устройства проще всего: необходимо заменить доводчиком стержень петли — и готово. Главное, чтобы изделие соответствовало точно весу двери. Если дверное полотно слишком тяжелое, и вы не смогли отыскать в продаже подходящий доводчик, нужно установить не один, а несколько доводчиков.

Ремонт доводчика двери своими руками

Вытекание масляного состава. Независимо от того, что гидравлическая пружина, которая передает сгенерированное напряжение рычагам, находится в цельной герметичной коробке, заполненной рабочей жидкостью, ее протечки все-таки происходят, чаще всего зимой. Если появилась течь, то это говорит о разгерметизации корпуса и появлении повреждений, из которых и вытекает наружу масло. В результате этого механизм перестает плавно доводить дверь, громко хлопает и превращается в обыкновенную пружину. Если вы смогли своевременно отыскать поврежденные участки, нужно их загерметизировать, что способствует продлению служебного срока аппарата. Однако если поврежденное место слишком велико, то не получится выполнить ремонт доводчика двери своими руками и придется покупать новый доводчик.
Поломка рычажного узла. Наиболее частой является нарушение целостности штанг. Однако эта часть механизма всегда видна, поэтому её состояние можно оценить визуально. Большие силовые воздействия могут её вывести из строя, став причиной изломов, изгибов, искривлений или повреждений креплений. Не очень серьезные изъяны штанги вы сможете исправить при помощи обыкновенной сварки. Если произошла поломка крепежного соединения, то возможно провести ремонт, купив новые оригинальные детали, которые подходят по размеру, способу крепежа и форме посадочной части.

Регулировка дверного доводчика своими руками

Процесс регулировки доводчика двери своими руками по шагам

Дверь обладает рядом элементов, которые требуют ухода. Одним из них является доводчик, позволяющий мягко, без лишних усилий и шума закрыть дверь. Регулировка доводчика двери своими руками может проводиться как в профилактических целях, так и по мере необходимости. Важно соблюдать все этапы этого процесса и тогда результат будет качественным.

Что такое доводчик?

Это механизм для регулирования плавности хода двери при закрывании. Он устанавливается как в жилых помещениях: домах, в коттеджах, а также в магазинах, в офисных зданиях, в местах общественного пользования. Так, одно из условий подъездного домофона – наличие металлической двери с автоматом для закрывания.

До изобретения устройства была пружина, которая закреплялась одним концом к двери, а другим – к стене, к косяку. Они неудобны в эксплуатации, растягиваются, рвутся. Несмотря на то, что основное предназначение состоит в захлопывании двери, не все пружины могли справляться с поставленной задачей. Со временем эксплуатации их необходимо было менять на новые, так как ремонту они практически не подлежали. При их помощи дверь захлопывалась очень громко, что приводило к разрушению косяков и дверного полотна.

Современные устройства-доводчики обладают противоположными характеристиками. Их основная задача мягко, аккуратно, закрыть дверцу в помещении. У них простой принцип работы. Если необходимо ее открыть, то к этому прилагается некоторое усилие. Оно путем механики импульсивно передается доводчику, затем аккумулируется через пружину. Само пружинное устройство находится внутри корпуса. При закрывании пружинный механизм сам возвращается на место, что позволяет регулировать особенности процесса работы двери.

Современные доводчики дверей и их механизмы

Благодаря конструкционным решениям устройства различают согласно местам установки – по типу механического регулирования, по способам действия. Каждый из них отличается друг от друга. Зная особенности, можно легко провести ремонт самостоятельно.

Накладные доводчики. Они устанавливаются наверху дверцы. Возможны и скрытые механизмы, встраиваемые в полотно дверей. Так, верхние приборы являются самыми распространенными. Они снабжены скользящей рейкой и состоят из следующих компонентов:

механизм в особом корпусе;
монтажный шаблон для разметки;
пруток с крепежом-башмаком, возможен вариант с рекой;
рычаг;
винты для регулировки и установки скорости закрывания, прилагаемой силы по заданным параметрам.

Дверные доводчики в нижней части дверей устанавливаются в учреждениях, в основном на стеклянных полотнах двери и располагаются на опоре внизу, рассчитываются от центральной точки.

Что касается внутренних частей, то в основном они состоят из таких частей, как: пружинный механизм для сжатия при открывании; шестеренки, снабженные зубчатой рейкой, либо кулачковым механизмом. Вся работа обеспечивается машинным маслом.

Если он устанавливается на металлическую дверь с домофоном, то чаще используют накладные механизмы. Они отличаются значительным усилением, которое происходит в момент, когда закрывается. Такое действие необходимо для комфортного усилия на защелкивание. Если это реечный механизм, то применяется кулачковый принцип устройства, но они реже используются.

Если ставить его снаружи, то он является более надежным в плане эксплуатации, не подвержен воздействиям условий окружающей среды, служит намного дольше.

Когда нужна регулировка?

Специалисты считают, что профилактические работы по регулированию дверного устройства довода должны проводиться не менее двух раз в году. В случае если были значительные сезонные колебания, то такие работы надо делать чаще. Это обусловлено тем, что масляная жидкость внутри механизма изменяется в зависимости от температуры на улице и в помещении. Если она низкая, то густота масла повышается. Колебания температуры приводят к износу деталей, которые напрямую зависят от состояния жидких сред внутри доводчика.

Важно, что для регуляции механизма довода нужно мало инструментов, они всегда есть под рукой. Внешний осмотр позволит определить возможные нарушения целостности и геометрии дверного полотна, проема, доводчика. Во многом качество работы устройства зависит и от внутренних частей, которые несложно устранить своими руками. Исключение составляют нарушения герметичности конструкции, так как ее нельзя разбирать и собирать обратно. Проще поставить новый механизм.

К причинам поломки относятся следующие:

Вытекание масла. Рабочая жидкость в устройстве может дать протечку, особенно в условиях перепада температур, при явлении разгерметизации. Масло вытекает наружу и механизм не в состоянии поддерживать оптимально плавное закрывание двери. Если проблема обнаружена вовремя, то надо провести дополнительную герметизацию при возможности это сделать. В большинстве случаев придется покупать новый элемент.
Выход из строя рычажного узла ввиду нарушения целостности штанг. Состояние определяется визуально. Это происходит ввиду многократного силового давления, что влияет на появление искривления, излома, повреждения крепежа. Если проблемы не серьезные, то можно устранить их аргонной сваркой. Крепежное соединение меняется полностью на новое согласно размерам, способам крепления, формы для посадки двери. Правильное определение перекосов и монтаж нового рычага не составляет труда.
Если причины визуально не определяются, а проблемы с доводчиком все же есть, то следует проверить особенности монтажа двери, дверной коробки и механизмов для закрывания и открывания. При помощи уровня выявляют особенности вертикальной линии, используемой для монтажа и в установке прибора. Желательно подтянуть гайки, они регулируют особенности силы пружины, ее натяжения. Следует всегда помнить о том, что она расположена прямо напротив петли двери. Рычажный – априори длинный, располагается визуально под прямым углом по отношению к дверной коробки.
Благодаря специальному шаблону, если он установлен с перекосами, его можно демонтировать и поставить заново.

Этапы регулировки

Если регулировать доводчик, то это предполагает выполнение последовательных, взаимозависимых этапов. Инструкция предполагает следующие действия:

Во-первых, необходимо провести регулирование закрывания и открывания дверцы. Для этого пользуются регулировочным клапаном. Если надо увеличить, то его поворачивают против часовой стрелки, а в целях увеличения – наоборот.
Во-вторых, проводят коррекцию задержки открывания дверного механизма и скорость захлопывания. Не каждое устройство имеет дополнительные клапаны. Это легко можно обнаружить, так как на части торца имеется пара винтов. При помощи первого происходит регулировочный процесс скорости закрывания дверного полотна. Диапазон довольно широк: 15-180°. Вторым болтом проводят регулировку дохлопа в пределах 1-15°. Путем закручивания/откручивания можно отладить необходимую скорость.
В-третьих, проводится регулирование усилия доводчика. Она состоит в корректировке приложения силы пружины посредством специальной гайки. Проверяя натяжение, ее можно повернуть против часовой стрелки, тогда она будет легко открываться. Если сделать наоборот, то будет закрываться туже. Так проводится регулировка усилия доводчика двери.

Регулировка дверного доводчика

Функция hold-open облегчает задачу. С ее помощью можно надежно зафиксировать полотно в открытом положении. Сам фиксатор устанавливается при условии 90°, либо 180°, что напрямую зависит от монтажных работ и их особенностей. Затем фиксатор затягивается, и аккуратно протягивают на себя, закрывая ее.

Особенности процесса регулировки в пластиковой двери

При установке и дальнейшей эксплуатации двери из пластика следует обращать внимание не только на сам механизм, но и на особенности его функционирования, на профиль, из которого выполнен дверной блок. Регулировка доводчика на пластиковых дверях состоит из таких же этапов, что и на металлических или деревянных. Для усиления эффекта качества лучше воспользоваться монтажной схемой, которая покажет направляющие в регулировке, особенно, если такая работа проводится первый раз. Проверяют все места креплений, визуально осматривается рычаг и механизм доводчика, несмотря на то, как и где он установлен.

Необходимо открыть дверное полотно на максимальную ширину и осмотреть рычаг. Если в нем нет изъянов, перекосов, он свободно ходит, то все в порядке. Лапка рычага также должна быть со свободным ходом. Если нарушена целостность устройства, то проще купить и поставить его заново. Иногда серьезные поломки могут нарушить не только процесс мягкого закрывания и открывания двери, но и повлиять на всю конструкцию в целом, давая перекосы. Со временем они начинают усиливаться, и тогда придется менять ее полностью, а не механизм закрывания/открывания.

Профилактические работы

Для того чтобы избежать частого ремонта доводчика, следует соблюдать несколько нехитрых правил, которые помогут продлить срок эксплуатации и поддерживать качественную работу при любых условиях. Так, при работе доводчика не надо прикладывать дополнительных усилий, дверь закроется сама. Если ускорять или замедлять процесс, то может выйти из строя рычаговый механизм или пружина. В случаях вынужденной блокировки дверцы рычаг отсоединяют от доводчика. Зачастую об этом не знают и устанавливаются распорки, преграды в виде кирпичей, камней и тому подобного.

Если доводчик установлен снаружи, то необходимо позаботиться о конструировании дополнительного защитного кожуха, предохраняющего от мороза, жары, осадков. Соблюдение элементарных способов предохранения от поломки позволит увеличить срок службы двери. Регулировка доводчика двери своими руками – простое и надежное средство экономии материальных затрат и времени. Не всегда появляется возможность вызвать специалиста по обслуживанию двери. Сделать это самим, соблюдая все этапы, не сложно.

Дверной доводчик — как правильно сделать выбор

Временная задержка задействуется, если дверь открыта примерно на 70°. Эта функция очень полезна, так как помогает обеспечить сохранность и самих дверей, и фурнитуры.

Задержка закрывания действует от 180° до 65°. Эта функция особенно полезна, если помещением пользуются или люди преклонного возраста, или люди с ограниченными физическими возможностями, или маленькие дети.

РАЗМЕЩЕНИЕ ДВЕРНОГО ДОВОДЧИКА?

Дверной доводчик прикрепляется к верхней части дверной коробки или на верхнюю часть створки двери. Тонкости монтажа доводчика зависят от того, на себя открывается дверь или от себя.

Что касается разновидностей, то существуют дверные доводчики с рычажной тягой, а также существуют доводчики-слейдеры, работающие благодаря тяге скольжения.

ВЫБОР МОДЕЛИ ДВЕРНОГО ДОВОДЧИКА И ЕГО МОНТАЖ

Если вы заказываете двери ВЛАСТ, то по поводу доводчиков смело задавайте вопросы нашим специалистам и можете смело рассчитывать на квалифицированную консультацию. Если двери приобретаются в другом месте, и возможности проконсультироваться нет, то учитывайте, что важными факторами при выборе дверного доводчика являются масса двери, ветровая нагрузка. Кроме того, чем тяжелее дверь, тем значительнее момент инерции, который оказывает непосредственное влияние на скорость закрывания двери. Потому чем шире и массивнее дверь, тем мощнее нужен для нее доводчик.

Кроме того, нужно обязательно учитывать, что залог правильной работы любого дверного доводчика – его правильный монтаж.

Проверить, правильно ли установлен дверной доводчик, можно простым способом: если дверь открыть на 90° и опустить, она равномерно и плавно закроется сама. С помощью регулировочных винтов настраиваются диапазоны закрывания двери. Таких диапазонов – два. Это – просто закрывание или – основное и «доводка/дохлоп», когда дверь закрылась на 80°. Во втором случае перед окончательным закрытием двери она ненадолго останавливается. Время от времени нужно обновлять регулировку доводчика, а также корректировать ее в зависимости от изменения погоды. Впрочем, правильно установленные доводчики не нуждаются в частой «промужуточной» регулировке.

Однако доводчик будет работать безукоризненно, если правильно произведена навеска двери, а петли, на которых она держится, – качественные. Если же дверь перекошена или петли врезаны с ошибками или же проржавели, то на хорошую работу доводчика можно даже не рассчитывать.

Также ошибка – установка мощного доводчика на легкие или узкие двери. Тогда он будет слишком сильно закрывать их, а открывать придется с усилием. Это будет создавать дискомфорт во многих отношениях.

КАК ПРАВИЛЬНО ЭКСПЛУАТИРОВАТЬ ДВЕРНОЙ ДОВОДЧИК?

Самое главное при эксплуатации дверного доводчика – правильно установить его и потом не мешать исправно исполнять свои функции.

Потому нив коем случае нельзя:

ускорять или замедлять процесс закрывания двери;
фиксировать двери с помощью подкладывания под них разных предметов;
кататься на двери и виснуть на ней;

Неправильная эксплуатация приводит к изнашиванию сальников и поршня в доводчике, полоске шестерней и вытеканию масла. И результат такого легкомыслия – преждевременный выход из строя доводчика и необходимость в покупке нового.

Если заранее известно, что есть необходимость часто держать дверь, для которой устанавливается доводчик, открытой, то наилучший вариант – покупка доводчика с опцией Hold-open/Delay, которая задерживает дверь в открытом положении.

Регулировка доводчика двери своими руками: тонкости и нюансы

Оглавление публикации:
Регулировка доводчика двери своими руками: что регулируется, а что нет
Как отрегулировать дверной доводчик: особенности настройки приспособления

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.
Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
Регулировка дверного доводчика фото
Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.
Регулировка доводчиков дверей фото

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Почему может сломаться доводчик двери?

Доводчики предназначены для защиты дверей различных конструкций, а также управления процессом их закрывания и открывания. От надежности их работы в различных климатических условиях зависит, как целостность двери (защита от ударов, возникающих во время захлопывания двери за счет сквозняка, или сильного ветра), так и экономия энергии (отсутствует необходимость дополнительно обогревать, или охлаждать помещение, в связи с постоянно открывающейся дверью).

По какому принципу работают

Для открытия двери необходимо приложить усилие, которое передается на дверной доводчик и происходит процесс сжатия пружины, находящейся внутри. Затем пружина распрямляется и происходит регулируемый процесс закрытия двери.

Какие бывают доводчики

Верхние — устанавливаются на дверь в верхней части. По типу конструкции они делятся:

С зубчатым приводом – получили наибольшее распространение. Во время открывания двери при помощи рычажной тяги зубчатая шестерня вращается, приводя в движение поршень с зубьями, который сжимает пружину. Затем происходит обратный процесс – пружина разжимается, поршень с зубьями приводит во вращение шестерню и рычажная тяга плавно закрывает дверь;
Со скользящим стержнем. Во время открывания двери при помощи рычажной тяги приходит в движение кулачковый сердцеобразный вал, он давит на поршень, который двигается и сжимает пружину. Затем происходит процесс закрытия – пружина разжимается и толкает поршень, который приводит в движение кулачок, а рычажная тяга плавно закрывает дверь.

Напольные – находятся на полу. Их не видно, так как рычажная тяга отсутствует, дверь закрепляется прямо на оси кулачка, приводящего в движение поршень. По принципу работы они похожи на верхние доводчики конструкции со скользящим стержнем. Применяются чаще всего в торговых центрах.

Скрытые используются тогда, когда нет возможности установить напольные. Бывают:

Со скользящим стержнем. Устанавливается в полотно или коробку двери;
Петля доводчик. Механизм находится внутри петли, имеет миниатюрный размер, не требует дополнительных работ при установке, однако нельзя использовать для массивных дверных полотен.

Обычно конструкция дверного доводчика позволяет совершать 500000 и больше циклов открывания и закрывания.

Узнать более подробную информацию, а также купить дверной доводчик Вы можете в интернет-магазине ТБМ-Маркет Ростов-на-Дону, доставка осуществляется во все регионы.

Почему может сломаться доводчик двери

Не правильная или длительная эксплуатация без профилактических работ.
Влияние погодных условий. Снег, дождь, высокая влажность, прямые солнечные лучи и резкие перепады температуры приводят к повреждению деталей из пластика и незащищенных металлических элементов конструкции.
Резкое открывание или закрывание двери, с приложением чрезмерных усилий.
Принудительная блокировка закрытия. Если дверь будет долго находится в открытом состоянии, то это приведет к потере жесткости пружины или может деформироваться рычаг.
Перегрузка — если мощность доводчика не соответствует весу двери, или дверь используется не по назначению (в качестве детской качели).

Какие правила необходимо соблюдать

Каждый сезон необходимо проводить регулировку и обслуживание доводчика.
Процесс закрытия двери должен выполнять сам доводчик, без посторонней помощи. Ни ускорять, ни замедлять процесс нельзя.
Устанавливать доводчик на поверхность двери со стороны помещения, для уменьшения негативного воздействия внешней среды.
Нельзя фиксировать открытую дверь на длительное время, если фиксатор не предусмотрен конструкцией.
При резких перепадах температуры и смене погоды необходим дополнительный внеплановый осмотр и регулировка.
Если доводчик стал работать не правильно, необходимо проверить его на наличие потеков масла, устранить причину и долить до нормы.
Не кататься, а также не виснуть на дверном полотне.

Лучшие доводчики

Geze – фирма из Германии. Доводчик обеспечивает плавный и тихий ход при закрытии двери. Изготовлен согласно сертификатам ISO 9001 и DIN EN 1154. Представляет собой герметичный короб, заполненный маслом, к коробу прикреплена тяга, внутри находятся поршень и нержавеющая стальная пружина в форме цилиндра. Когда дверь открывается, происходит нагнетание давления, обеспечивающее плавное закрытие.

Купить доводчики Geze

Maxbar – один из лучших европейских производителей. При изготовлении используются материалы высокого качества, продукция сертифицирована. Имеют компактный размер, просты в регулировке, возможность использования при температурах до – 30 градусов, надежное шарнирное соединение.

Купить доводчики Maxbar

Elementis – продукция высокого качества по доступной цене. Простота монтажа, работают в температурном режиме от +40 до -30 градусов, имеют регулируемую скорость и силу закрывания. Могут устанавливаться на двери весом до 100 кг и шириной до 1,1 м.

Купить доводчики Elementis

Dorma – немецкое качество по демократичным ценам. Один из ведущих производителей дверных доводчиков. Плавность открытия и закрытия гарантировано независимо от типа, устройства и расположения двери. Механизм имеет повышенную надежность, высокую функциональность и современный дизайн. Это один из самых востребованных доводчиков с верхним креплением к двери.

Купить доводчики Dorma

Подробнее ознакомится с ассортиментом, получить ответы на все возникшие вопросы и купить дверной доводчик Вы можете в интернет-магазине ТБМ-Маркет Ростов-на-Дону. Доставка осуществляется во все регионы.

Подробная инструкция, как отремонтировать доводчик двери

Дверной доводчик – уникальный механизм, помогающий в эксплуатации двери. Благодаря данному приспособлению открывать и закрывать дверь стало намного проще. К сожалению, как и любой механизм, доводчик может выходить из строя. Причин тому может быть масса. Однако в любом случае необходимо решать данную проблему. В этой статье мы подробно расскажем, как отремонтировать доводчик двери в зависимости от его повреждений.

Как отмечают специалисты, самостоятельно ремонтировать устройство не рекомендуется. Поскольку его конструкция имеет определенные особенности, а малейшая ошибка может поставить окончательный крест на доводчике. Кроме того, в некоторых случая проще и дешевле купить новое устройство, чем пытаться восстановить работоспособность старого. Мы же рассмотрим те поломки, которые можно ликвидировать собственными силами, не приглашая профессионалов.

Основные виды поломок дверных доводчиков

Существует несколько наиболее распространенных поломок, которым подвержены все дверные доводчики. В первую очередь это повреждение штанги или направляющих устройства. К этому приводит неправильная эксплуатация доводчика, ударов по двери или фиксации дверного полотна в открытом положении при помощи подложенного камня, швабры и т.д. Сломанная штанга относительно легко поддается восстановлению. Все повреждения данной детали доводчика можно распределить на три основные группы:

изгиб рычага или его небольшой излом;
заедание рычага;
поломка крепежей.

Если это обычный излом, появления трещин, то в таком случае, проблем, как отремонтировать доводчик двери не будет. Достаточно использовать обычную сварку. При изгибе изделия доводчик следует разобрать и постараться аккуратно выровнять штангу. Не факт, что ей удастся вернуть первоначальную форму. Поэтому можно купить новое изделие, которое реализуется в соответствующих магазинах. Стоимость штанги невысока и в конечном итоге обойдется намного дешевле, чем приобретение и установка нового доводчика. Изношенные крепления также заменить довольно просто. Нужно просто приобрести соответствующие винты и установить на место старых. Возможно, придется использовать шайбы, но все зависит от степени изношенности креплений.

От протечек незащищен никто

Вторая распространенная причина поломок доводчиков – протекание масла, используемого внутри устройства, сквозь сальники. Чаще всего в корпусе устройства применяется специальное водно-гилкольное масло, обеспечивающее плавный ход движения двери при открытии и закрытии. Также возможно использование специализированного масла, разработанного специально для доводчиков.

Данная проблема зачастую возникает в холодное время года, когда температура воздуха значительно понижается. Поэтому вопросом, как отремонтировать доводчик двери при вытекании масла задаются именно зимой или поздней осенью. Он актуален для тех, кто только недавно установил устройство на дверь. Опытные пользователи знают, что вытекание масла может иметь негативные последствия для всего механизма. Доводчик попросту перестанет выполнять свои функции, а петли из-за постоянно хлопающих дверей быстро расшатаются.

Избавиться от этой проблемы довольно просто – достаточно лишь заменить корпус с маслом. Однако сам корпус найти не так уж и просто, поэтому гораздо легче и разумнее сразу приобрести новый доводчик.

Правильный регулировщик

Еще одна распространенная поломка связана с работой регулировщика. К неисправности приводит увеличение вязкости жидкости внутри корпуса. Данная проблема может возникнуть лишь после многолетнего использования доводчика (не менее пяти лет) и при резком снижении температуры воздуха. Далее приведена подробная инструкция, как отремонтировать доводчик двери при возникновении проблем с регулировщиком. Этот вид ремонта можно отнести к профилактическим работам, которые рекомендуется осуществлять два раза в год – весной и осенью, а не ждать, пока устройство окончательно износится.

Для этого следует выполнить определенную последовательность действий:

В случае, когда скорость дохлопа двери значительно увеличивается или уменьшается, необходимо просто отрегулировать один из винтов доводчика. За скорость дохлопа отвечает второй винт (обычно, винты на корпусе доводчика имеют соответствующую нумерацию, а в инструкции к механизму подробно описано, какой винт за что отвечает).
Если вы хотите увеличить или уменьшить движение дверного полотна до момента вхождения ее в радиус дохлопа, используйте для этого первый винт. Его необходимо проворачивать против или по часовой стрелке, в зависимости от того, какого эффекта вы хотите добиться. Главное правило – никогда не закручивать винт до упора. Изначально он рассчитан всего лишь на два оборота, то есть малейшее проворачивание его в одну из сторон позволит существенно повлиять на скорость движения полотна.
Если вы хотите увеличить скорость открывания двери, прокрутите регулировочную гайку, отвечающую за работу пружины.
Если считаете, что дверь слишком быстро закрывается, можете увеличить время задержки движения дверного полотна перед захлопыванием. Зафиксируйте дверное полотно под углом в девяносто пять градусов и отрегулируйте соответствующий винт.

Это основные принципы, как отремонтировать доводчик двери, однако в некоторых случаях профилактические меры не рекомендуется проводить самостоятельно. Лучше все-таки обратиться за помощью к профессионалам, которые знают все тонкости и особенности работы доводчиков.

От профилактики к текущему ремонту

Выше были приведены профилактические мероприятия, а сейчас мы детально расскажем о том, как отремонтировать доводчик двери, если необходим текущий ремонт. В первую очередь приготовьте необходимый набор инструментов:

шуруповерт;
ключи;
плоскогубцы.

Такой нехитрый набор есть у каждого мужчины, а более сложные инструменты для текущего ремонта не нужны.

Перед тем, как отремонтировать доводчик двери, внимательно осмотрите его корпус, проверьте надежность крепежных винтов. Если последние ослабли, подтяните их. В принципе, такое случается относительно часто, особенно, если дверью ежедневно активно пользуются.

Далее внимательно изучите дверное полотно, особенно в месте крепления доводчика и соприкосновения с коробом. На этих участках полотна не должно быть каких-либо вмятин или трещин, поскольку они приводят к перекосу двери, что негативно сказывается на функционировании доводчика, который не только перестает эффективно выполнять возложенные на него функции, но и довольно быстро может выйти из строя.

Теперь приступайте к осмотру регулировщика доводчика. От его исправности напрямую зависит то, насколько эффективно он будет закрывать дверь и помогать в ее открывании. Проверьте, устраивает ли вас скорость движения дверного полотна, убедитесь, все ли регулировочные винты на месте, не затянуты ли они до упора. Отсутствие даже одного винта станет причиной утечки масла из корпуса изделия, а это незамедлительно приведет к поломке устройства, спровоцирует коррозию. Если заметны лишь малейшие следы коррозии, доводчик еще можно спасти. Для этого необходимо снять его, полностью разобрать и зачистить коррозийные места, хорошо смазать их маслом. После такой профилактики доводчик прослужит вам еще несколько лет. Но если коррозия слишком сильно распространилась по механизму, лучше сразу купить новое устройство.

Несколько советов, как продлить жизнь доводчика и избежать его ремонта

Чтобы не задаваться вопросом, как отремонтировать доводчик двери, необходимо придерживаться определенных правил его эксплуатации. Например, если вы планируете периодически оставлять дверь открытой, чтобы проветривать помещение, следует приобретать доводчик с функцией hold-open, позволяющей фиксировать полотно в открытом положении. Если же подкладывать под дверь камни, швабры, ставить стулья или другие предметы, это быстро приведет к порче доводчика, поскольку механизм все время будет находиться под нагрузкой, пытаясь выполнить возложенные на него обязанности, то есть закрыть дверное полотно.

Главное, что следует запомнить, перед тем, как отремонтировать доводчик двери самостоятельно – после того, как решили устранить неисправности сами, компания, устанавливавшая устройство и осуществляющая его гарантийное обслуживание, может отказать в осуществлении последующего сервиса. Поэтому перед началом ремонта, убедитесь, что вам по силам его выполнить. Иначе потом будет поздно обращаться за помощью к специалистам.

Также соблюдайте правила эксплуатации дверного полотна и самого устройства. Это позволит значительно продлить срок его службы и избежать следующих проблем:

износу сальников;
утечки масла;
износу поршня и рычага.

Все вышеперечисленные проблемы приводят к нарушению движения масла внутри корпуса доводчика. Перед тем, как отремонтировать доводчик двери, убедитесь, что сможете вернуть его функциональность и способность эффективно работать. Возможно, гораздо проще приобрести новый механизм, чем пытаться реанимировать полностью изживший себя как морально, так и физически доводчик.

Почему не работает доводчик двери?

Как сделать, чтобы дверки закрывались плавно и без стука

Краткий обзор петель для дверей

Для начала, как обычно, немного теории. Двери открываются и закрываются с использованием петель или навесов и именно от них и специальных амортизаторов зависит будут ли ваши дверки закрываться бесшумно или со стуком.

Информация!

Петли различаются в зависимости от степени наложения на боковую стенку корпуса шкафа, бывают:

А также навесы различаются по углу открывания, существует таких петель много, но в основном вы столкнетесь с петлями для фальшь панелей с углом открывания 90 град, и петлями для угловых шкафов и тумб с углом открывания +45 град.


Рис. 1. Накладные, полунакладные, вкладные петли

Кроме того, петли могут быть для специфичных целей, например, для узких алюминиевых дверей, для стеклянных дверок и шкафов с внутренними ящиками и так далее. Причём они в свою очередь делятся на накладные, полунакладные и вкладные, не все, конечно, но в ряде случаев точно.


Рис. 2-3. Вкладная петля для фальшь панели


Рис. 4-5. Петля для углового шкафа

Их каких составляющих состоит петля для двери

Сама петля состоит из трёх частей, первая это чашка петли, которая устанавливается в отверстие в дверке, вторая это плечо петли, которое соединяет чашку с третьей частью петли ответной планкой. Ответная планка крепится на боковой стенке корпуса.


Рис. 6. Составные части петли

Пробежались немного по петлям, теперь перейдём к изучению вопроса, как сделать, чтобы двери закрывались без стука.

Плавное закрывание дверей с помощью петель с интегрированным доводчиком

Петли плавного закрывания от Blum

Начнём обзор плавного закрывания с инновации от компании Blum. Инновация заключается в том, что система плавного закрывания, вы не поверите, встроена в чашку петли. То есть, установив такую петлю, ваши дверки уже не будут закрываться со стуком, даже если вы попытаетесь хлопнуть дверкой специально.


Рис. 7-8. Система плавного закрывания интегрирована в чашку петли

Петли плавного закрывания других производителей

А что же петли от других производителей? Для примера приведу фото петель также с системой амортизации, но не в чашке, а в плече или в ответной планке, а также остановимся на собственном неудачном опыте их эксплуатации.

Первый образец – это петля GTV с системой амортизации в виде маленького поршня в плече петли. Система выглядит грубо в сравнение с Blum и со временем начала заедать и не срабатывать.


Рис. 9-10. Петли GTV и Blum с доводчиками

Следующий вариант – это такая зеленая коробочка с амортизатором, которая устанавливается в ответную планку петли, с наружной части есть регулировочный винтик. Работала эта петля поначалу исправно, но со временем система амортизации стала отказывать.

Вывод, такую систему можно использовать в шкафах, где дверки не открываются часто, то есть это не вариант для кухни. Только петля Blum показала надежную работу во времени, стабильное плавное закрывание дверок без шума.


Рис. 11-12. Амортизатор для петли установлен в ответную планку

Разница в цене между такими петлями где-то раза в два, но лучше один раз потратится и наслаждаться плавным закрыванием, чем покупать новые петли.

Да, и ещё один не маловажный момент петли Blum монтируются почти без инструмента, называется эта система монтажа Clip Top.


Рис. 13-14. Крепление петли Blum по технологии CLIP TOP

Плавное закрывание дверей с помощью амортизаторов или доводчиков

Плавного закрывания можно достичь и менее прогрессивными способами – это использование систем амортизации. У компании Blum подобные системы получили название BLUMOTION.

Амортизатор или доводчик, который устанавливается на плечо петли

Данная система в виде накладки устанавливается непосредственно на плечо петли. Есть тут ограничения, такие накладки можно установить только на петли Blum и конструкция петли должна позволять это. Эту информацию можно уточнить у продавца. Допустим, на данный момент у вас нет денег на петли со встроенным доводчиком, но вы первоначально можете купить простые петли Blum, а потом докупить доводчики на петлю.


Рис. 15. Схема работы доводчика на петлю


Рис. 16. Петля, на которую можно установить доводчик на петлю


Рис. 17. Доводчик на петлю Blum

Амортизатор или доводчик, который устанавливается у ручки

Вот это более универсальное решение по амортизации при закрывании дверей, который называется амортизатор для дверей. Такие доводчики можно использовать для петель, которые не снабжены системой амортизации.


Рис. 18. Амортизатор для дверей

Амортизатор можно установить в следующих положениях, согласно схеме. Обычно достаточно установки одного доводчика.


Рис. 19. Возможные места установки доводчика в торец корпуса

Сам доводчик можно установить непосредственно в торец корпуса, засверлив предварительно отверстие или установить с использованием держателя. Предлагаются два типа держателя – крестообразный и прямой.


Рис. 20. Врезка доводчика в корпус


Рис. 21-23. Установка доводчика с использованием держателей

Такие амортизаторы выпускают не только Blum, но, например, и Salice. Такие амортизаторы установил и я, по одной штуке на дверь.


Рис. 24. Амортизаторы Salice


Рис. 25. Амортизаторы Salice установлены с использованием держателей

Силиконовые амортизаторы

Силиконовые амортизаторы выпускают на самоклеющейся основе, используют как дополнение к основным системам амортизации. Такой кружочек отделяется от основы и наклеивается на торец корпуса или фасада.

Некоторые мебельщики ограничиваются только силиконовыми амортизаторами, но они не обеспечат плавное закрытие дверей, только приглушат стук дверки при её закрытии.


Рис. 26. Силиконовые амортизаторы

Секрет надежного крепления петель

Есть такой важный момент при применении петель – это надежность крепления дверок. Без надежного крепления система плавного закрепления окажется ненужной.

Крепление чашки петли

Закрепить чашку петли к дверке можно с помощью саморезов, но есть более надежный способ крепления с помощью специальных распорных пробок и винтов.

Для установки пробок необходимо засверлить два отверстия диаметром 8 мм. Узнайте оказывают ли такую услугу в том месте, где вы заказываете сверление под навесы.


Рис. 27-28. Засверловка фасада под чашку петли и распорные пробки


Рис. 29. Распорные пробки для крепления чашки петли


Рис. 30. Схема монтажа петли с распорными пробками Expando

Крепление ответной планки

Ответную планку можно закрепить к боковой стенке с помощью саморезов, евровинтов и самый надежный способ это евровинтами меньшего диаметра через распорные пробки.

Структура ДСП рыхлая и саморез или евровинт может со временем вырваться из ДСП и обратно вы его не закрутите, придётся вклеивать чопики, пересверливать и то, это не надолго, придется менять боковую стенку. Только планка под распорные пробки обеспечит длительное и надежное крепление.

Сверление производится сверлом диаметром 5мм аналогично сверлению под евровинты.

Как отремонтировать дверной доводчик самостоятельно — основные неисправности, способы их устранения и порядок регулировки

Это нехитрое приспособление значительно упрощает жизнь, так как избавляет не только от необходимости закрывать за собою дверь, но и от сквозняков, обеспечивая плотный прижим полотна. Но даже самый надежный механизм имеет определенный ресурс, и рано или поздно, а ремонт доводчика двери делать придется. Как правило, большая часть вероятных неисправностей вполне устранима без привлечения специалиста.

Внешний осмотр дверного блока и доводчика

Приступать к ремонту, не понимая, по какой причине произошла поломка или механизм стал работать некорректно, бессмысленно. Независимо от конструкции доводчика, начинать нужно именно с этого. Что же может вызвать появление дефекта?

Повышенная нагрузка на полотно. Здесь, как правило, два варианта – или неправильно подобрано устройство для конкретной двери, или нарушается порядок ее использования. Например, на ней часто виснут малыши в надежде прокатиться. Или взрослые пытаются «помочь» створке скорее закрыться. В любом случае ремонт доводчика двери своими руками придется делать часто, и уже этот факт должен насторожить.
Погодные условия, не соответствующие режиму эксплуатации механизма. Одно из последствий температурных перепадов – трещины в корпусе прибора. А это приводит к тому, что из него начинает вытекать масло. Такой дефект несложно определить визуально.
Регулярная блокировка створки. В частных домах и квартирах ситуация довольно редкая. Однако есть любители именно таким способом организовывать проветривание помещений. И в этом случае систематический ремонт неизбежен.
Деформация элементов двери – перекос блока, провисание створки. Такое сложно не заметить, а потому придется заниматься регулировкой, если дефект устранить не представляется возможным. Но плотность примыкания полотна к раме не гарантируется.

Только после анализа ситуации можно решить, целесообразно ли ремонтировать доводчик или его следует менять.

Типовые неисправности механизма и способы устранения

Все приборы этого типа подразделяются на группы, в зависимости от конструктивных особенностей. Приступая к ремонту, необходимо хотя бы в общих чертах разобраться в устройстве механизма закрывания. Но принцип работы дверного доводчика, независимо от модели, одинаков. А потому и поломки в них практически идентичны.

Вытекание жидкости

Устройство прибора закрывания двери таково, что недостаточное количество масла приводит к резкому срабатыванию пружины. Иногда это несложно определить по характерному звуку при захлопывании створки. Что нужно сделать? Внимательно осмотреть участок, на котором обнаружены подтеки. Для этого необходимо очистить корпус от масляных пятен.

В первую очередь определяется его целостность. Если появилась трещина, оценивается ее размер. Небольшую несложно заделать герметиком. Подойдет даже обычный пластилин. Но если разрыв значительный, о ремонте дверного доводчика не может быть и речи – только замена.
Производится долив жидкости. В качестве таковой обычно используется моторное масло. Для того чтобы наполнить им корпус доводчика, необходимо выкрутить один из регулировочных винтов, находящихся на торцевой части прибора. Естественно, его придется снимать с места установки.

Неисправности рычажной системы

Как отремонтировать доводчик в этом случае, решается по результатам анализа неисправности. Наиболее часто встречаются следующие дефекты:

ржавление металла. Как правило, наблюдается в конструкциях, устанавливаемых на входе в строение или в комнатах с избыточной влажностью. Причем в основном это характерно для дешевых моделей, изготовленных из обычной стали. Необходимо рычажный узел демонтировать, разобрать, каждый элемент тщательно зачистить и смазать. Состав выбирается исходя из местных климатических условий. Ведь кухня – это одно, а улица – совершенно другое;
надлом штанги. Как починить в этом случае? Более простой вариант – поискать в магазинах. В специализированных точках такой товар можно приобрести в розницу. Нужно лишь взять с собой сломанную деталь, для определения идентичности образцов. При наличии в доме сварочного аппарата дефект устранить несложно. Но только если штанга стальная, а не из силумина;
искривление рычага. Здесь комментарии не требуются. Если это доводчик створки шкафа, то проблем не возникнет. Штанга в таких моделях тонкая и легко «правится». С уличным прибором сложнее, и если элемент узла не из стали, ремонтировать лучше не пытаться; при чрезмерном механическом воздействии он попросту лопнет;
ослабление крепления. Самая простая неисправность, которая устраняется за несколько минут.

Особенности регулировки

Заниматься этим рекомендуется не реже раза в полгода, причем независимо от того, нуждается доводчик в ремонте или нет. В большинстве моделей 2 «настроечных» винта, в некоторых их 3 и даже 4. Необходимость столь частой регулировки объясняется свойством масла, залитым в корпус прибора. При изменении температуры на улице его консистенция также меняется; отсюда и некорректная работа механизма.

Что обеспечивают регулировочные винты? Первый – плавность хода на участке закрывания полотна от 90 до 150, второй – на последнем отрезке пути. Он одновременно «отвечает» и за дохлоп дверной створки, чем достигается плотность ее прилегания к блоку. Назначение третьего (дополнительного) – обеспечить торможение на участке 85 – 900. Это защищает петли от деформации при неаккуратном распахивании двери.

Схема расположения элементов настройки и порядок их регулирования указаны в документации на доводчик. Если она отсутствует, информацию несложно найти в Сети. Но применительно именно к данной модели прибора. Их достаточно много, с различными возможностями, а потому и в настройке каждой имеется своя специфика.

Получается, что ничего сложного в ремонте доводчика нет. Но заниматься им можно значительно реже, если производить систематический осмотр прибора, профилактику и регулировку. Причем это касается любого механизма, независимо от места его установки – хоть на входной двери, хоть на створке кухонного гарнитура. Устройство доводчика каждой группы имеет некоторые отличия, но все они в равной степени нуждаются в регулярной чистке и смазке той же рычажной системы. Именно она наиболее подвержена перепадам влажности и температуры.

Регулировка доводчика двери своими руками: тонкости и нюансы

Регулировка доводчика двери своими руками: что регулируется, а что нет

Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

Как отрегулировать стандартный дверной доводчик за 6 шагов

Если вы изо всех сил пытаетесь открыть дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик. Если у вас есть подходящий инструмент для доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и есть немного времени, чтобы проверять свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и управления работой двери, оно может быть механическим (гидравлическим) или электромагнитным.

На большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, чтобы дверь закрывалась плавно:
• Обратный контроль: Дополнительная функция в гидравлических доводчиках, которая предотвращает слишком быстрое открывание двери и удары о стену или другие объекты. Поворот открывания замедляется до определенной степени и контролирует скорость двери в течение баланса цикла ее открывания. Обычно это клапан, расположенный отдельно от петель.
• Размах (основная скорость) : Перемещение двери из открытого положения в точку, в которой она находится в нескольких дюймах от точки фиксации (12 градусов до фиксации). Обычно это клапан, расположенный посередине.
• Скорость запирания : Скорость закрывания доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигнет точки запирания. Обычно это ближайший к петле клапан, расположенный рядом с проходом.

Если в какой-либо момент вы обнаружите масло в крышке или утечку из корпуса доводчика, это означает, что уплотнения сломаны, и вам необходимо заменить доводчик двери.

Шаг 1: Снимите крышку

Если вы не видите регулирующих клапанов, значит, у доводчика есть крышка, которую необходимо снять. Если есть застежки, ослабьте их и снимите крышку. Если застежек нет, крышка удерживается натяжением и ее можно просто стянуть. Теперь вы должны увидеть регулирующие клапаны.

Шаг 2: Закройте все клапаны

Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

Шаг 3. Отрегулируйте обратную проверку

Марка 1.25–1,5 оборота против часовой стрелки и откройте дверцу, чтобы убедиться, что она доходит до устойчивой и резкой остановки. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не ударилась о поверхность позади и не была захвачена ветром. При повороте клапана против часовой стрелки дверь открывается шире.

Шаг 4: Отрегулируйте скорость развертки / основную скорость

Сделайте 1,5-2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке снижает скорость закрытия.

Шаг 5: Отрегулируйте скорость фиксации

Марка 1.5–2 оборота против часовой стрелки для достижения желаемой скорости фиксации. Правильная скорость защелки зависит от ситуации. Если это внешняя дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее. Если это офисная дверь, вы можете замедлить ее (по часовой стрелке), чтобы она не хлопала.

Шаг 6: Проверьте дверь

Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие корректировки за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость.Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

Кроме того, существуют важные требования к ADA, противопожарной двери и безопасности жизни, которые необходимо учитывать при работе с дверными доводчиками, такие как сила и скорость закрытия. Мы здесь, чтобы помочь! Наша команда экспертов может ответить на ваши вопросы, чтобы помочь удовлетворить эти требования.

Свяжитесь с нами сегодня и позвольте нам помочь вам с вашим следующим проектом.

Ремонтный уголок: Регулировка доводчика двери

Регулировка доводчика двери — это искусство, требующее знаний, терпения и умения несколько раз подниматься и спускаться по лестнице.Но с этими атрибутами и подходящим гаечным ключом, шестигранным ключом или отверткой вы можете выполнить эту работу самостоятельно.

Или сэкономьте время и позвольте нам сделать всю работу за вас! Мы обсудим, что на самом деле представляет собой доводчик, почему вам может потребоваться регулировка, а для начинающих — как отрегулировать их самостоятельно!

ЧТО ТАКОЕ ДОВЕРИТЕЛЬ?

Дверной доводчик — это механическое устройство, предназначенное для медленного, но достаточно надежного закрывания двери для фиксации. Это достигается за счет использования натяжения пружины, регулируемого гидравлической жидкостью.Когда люди открывают дверь, гидравлическая жидкость переходит из одного резервуара в другой. Когда пружина снова закрывает дверцу, гидравлическая жидкость возвращается в предыдущий резервуар через ряд клапанов, которые регулируют скорость.

Довольно технический материал, но на самом деле все сводится к контролю скорости, с которой ваши двери открываются и закрываются.

ПОДПИШИТЕ СВОИ БЛИЖАЙШИЕ ПОТРЕБНОСТИ

Если вы заметили, что двери, которые раньше закрывались медленно, теперь захлопываются, позвоните нам.Некоторые люди часто думают, что это действие означает, что вся ваша дверь обречена, но мы можем изменить скорость поворота, чтобы решить эту проблему.

Один из явных признаков — если вы видите утечку масла из вашего доводчика. В таком случае — позвоните нам, чтобы мы установили совершенно новый доводчик. Когда масло стекает в вашу дверь, это обычно означает, что шестерни сломаны, и никакие регулировки не могут это исправить!

ЧТО НАСТРАИВАЕТСЯ

Скорость поворота и скорость фиксации определяют, насколько быстро дверь закрывается.Многие доводчики также имеют гидравлическое управление для проверки обратного хода. Это контролирует последние несколько дюймов проема двери, чтобы предотвратить врезание двери в соседнюю стену.

Большинство регулировок осуществляется открытием и закрытием гидравлических клапанов. Когда дело доходит до поворота винтов, которые приводят в действие эти клапаны, небольшая часть имеет большое значение. Поворот на пять градусов может значительно увеличить или уменьшить скорость закрытия.

Типы корректировок:

Регулировка скорости поворота контролирует, насколько быстро дверь закрывается от полностью открытого до примерно пяти градусов закрытия.
Регулировка скорости фиксации контролирует, насколько быстро дверь закрывается на последние несколько дюймов.
Регулировка обратного контроля контролирует величину сопротивления открытию двери за выбранную точку.

РЕГУЛИРОВКА

Теперь, когда вы знаете, что дверные доводчики нуждаются в регулировке, давайте поговорим о том, как это сделать.

Что вам понадобится:

Стремянка
Ключ шестигранный
Отвертка

Что мы будем делать:

Снимите крышку.Обычно они удерживаются натяжением, но если вы не можете легко оторвать его, поищите застежки, удерживающие его.
Теперь, когда у вас снята крышка, вы должны увидеть регулировочные винты. Если вам повезет, они будут отмечены на более близком корпусе относительно того, что они собой представляют, или будет диаграмма внутри крышки. Если нет, возможно, вам придется немного поэкспериментировать, чтобы увидеть, что есть что.

Помните, когда дело доходит до поворота регулировочных винтов доводчика, небольшая часть имеет большое значение.Начните с не более 1/8 оборота. Поверните регулировочный винт по часовой стрелке, чтобы замедлить доводчик двери, против часовой стрелки, чтобы ускорить его, затем спуститесь с лестницы и наблюдайте за эффектом.
Откройте дверь и посмотрите, как она закроется. Если с первого раза закрывается правильно, проверьте еще 10 раз.
Когда он закроется так, как вы хотите, 10 раз подряд, он, вероятно, продолжит это делать.
В идеале доводчик без задержки закрывает и защелкивает дверь за семь-восемь секунд.

ЗВОНИТЕ НАМ

Это простое решение, но оно может занять много времени, если вы никогда раньше не работали с дверными доводчиками. Наша команда по установке и ремонту может прийти и отрегулировать все ваши двери менее чем за час. Мы связались с наукой и можем починить дверь за то же время, что и кофе!

Есть несколько доводчиков, которые нужно отрегулировать? Позвоните нам по телефону (402) 464-6348 или оставьте заявку здесь!

Как отрегулировать и устранить неисправности вашего коммерческого дверного доводчика

Регулировка доводчика двери — это навык, требующий знаний, терпения и умения несколько раз подниматься и спускаться по лестнице.Но с этими атрибутами и подходящим гаечным ключом, шестигранным ключом или отверткой вы можете сделать это самостоятельно. Эта статья в первую очередь касается доводчиков для коммерческих дверей , но идеи, представленные здесь, могут быть применены и к другим типам доводчиков.

Большинство регулировок доводчиков дверей производятся путем открытия и закрытия гидравлических клапанов. Когда дело доходит до поворота винтов, которые приводят в действие эти клапаны, небольшая часть имеет большое значение. Поворот всего на пять градусов может значительно увеличить или уменьшить скорость закрытия.

Регулировка доводчика коммерческих дверей

Если вы посмотрите на доводчик и не увидите регулировочных винтов, скорее всего, на доводчике есть крышка. Крышка обычно пластиковая, но может быть и металлической. Если вы не видите креплений, удерживающих крышку, это означает, что крышка удерживается натяжением. Снимите его, и если вы увидите застежки, вы можете ослабить, но не снимать, застежки и крышка соскользнут.

Если вы обнаружите, что масло в крышке или масло на корпусе доводчика или вытекает из него — остановитесь прямо сейчас — вам нужен новый доводчик двери
.(Если, однако, утечки нет, продолжайте.)
Теперь, когда крышка снята, вы должны увидеть регулировочные винты. Они должны быть отмечены на ближнем корпусе относительно того, что они собой представляют, или внутри крышки будет схема. Если нет, возможно, вам придется немного поэкспериментировать, чтобы увидеть, что есть что.
Помните, когда дело доходит до заворачивания регулировочных винтов доводчика коммерческой двери, небольшая часть имеет большое значение. Начните с не более 1/8 оборота. Поверните регулировочный винт по часовой стрелке, чтобы замедлить доводчик, и против часовой стрелки, чтобы ускорить его.
Откройте дверь и посмотрите, как она закроется. Если с первого раза закрывается правильно, проверьте еще 10 раз. Если он каждый раз закрывается правильно, все готово. Если нет, вернитесь по лестнице и сделайте еще одну регулировку.
Когда он закроется так, как вы хотите, 10 раз подряд, он, вероятно, продолжит это делать.
В идеале доводчик без задержки закрывает и защелкивает дверь за семь-восемь секунд.

Устранение неполадок доводчика коммерческих дверей

Если есть проблема с петлями, деформированная дверь или дверь должна подниматься вверх, чтобы закрываться, доводчик зайдет так далеко, чтобы решить проблему.Иногда дверь необходимо отремонтировать, прежде чем она закроется и заперется автоматически.
Если доводчик перестает закрывать дверь до того, как она закроется полностью, или фактически отскакивает назад, когда вы пытаетесь вручную закрыть дверь, вероятно, рычаг неправильно установлен на валу. Загрузите инструкции с веб-сайта производителя доводчика и посмотрите, правильно ли он установлен.
Если рычаг издает шум и подпрыгивает вверх и вниз во время движения двери, затяните крепления, которые удерживают рычаг, к доводчику, к жатке и к суставу, который удерживает две части рычага вместе.

Когда пришло время заменить дверной доводчик для коммерческого использования:

Если масло течет из доводчика двери, его необходимо заменить.
Если дверной доводчик хлопает дверью и не может быть отрегулирован, чтобы сделать это иначе, либо утечка жидкости, либо изношены уплотнения клапана. В любом случае лучше всего заменить его.
Если в доводчике нет натяжения пружины и регулировка натяжения пружины вращается безрезультатно, пружина сломана, доводчик
необходимо заменить.
Если у вас возникли какие-либо из этих проблем с коммерческим доводчиком и вы хотите увидеть варианты замены, позвоните нам по телефону
или посетите нас в Интернете, и мы будем рады обсудить ваши варианты!

2 способа регулировки доводчика двери

Дверные доводчики

предлагают больше преимуществ, чем мы полагаем. Они контролируют скорость, с которой дверь соприкасается с защелкой, тем самым предотвращая травмы людей в инвалидных колясках, маленьких детей или даже взрослых, которые только что вернулись из покупок с занятыми руками.

Кроме того, эти устройства предотвращают слишком быстрое открывание двери, особенно в ветреную погоду, когда движущийся с большой скоростью воздух может ударить дверь о защелку. Они также обеспечивают дополнительный уровень безопасности, автоматически закрывая дверь за входящим или выходящим человеком.

Именно по этим причинам вы должны знать , как отрегулировать дверной доводчик , если он не работает должным образом. Весь процесс регулировки прост — как вы можете видеть в этом видео — но он потребует от вас терпения и подвижности, чтобы подниматься и спускаться по лестнице более нескольких раз.

Думаешь, ты сможешь это проверить? Тогда это руководство обязательно к прочтению.

Перед регулировкой доводчика

Вы должны знать, как работает это устройство. Эти знания помогут вам применять приведенные ниже инструкции. Поскольку вы сможете понять, почему вы делаете то, о чем мы вас просим. Отсутствие замешательства в вашем уме упростит весь процесс настройки.

После того, как вы овладеете этими знаниями, вам нужно будет узнать, почему доводчик двери требует регулировки.Большинство дверных доводчиков требуют, чтобы вы повозились с ними, когда a) что-то не так с их винтом регулировки натяжения или b) пневматический цилиндр неправильно выровнен с кронштейном.

Наконец, вы можете узнать о типе дверного доводчика, установленного на вашей двери. Неважно, какой тип доводчика вы используете в настоящее время — процесс настройки для всех одинаковый, — но более подробные сведения о типах могут помочь вам решить, какой из них может лучше соответствовать вашим требованиям.

Как работают доводчики?

Один конец доводчика крепится к дверной коробке, а другой конец — к самой двери. Оба конца обеспечивают надежное (но медленное) открытие и закрытие двери с помощью трех ключевых компонентов, которые спрятаны внутри основного корпуса доводчика. Эти компоненты включают:

Пружина
Гидравлическая жидкость
Клапаны серии

Когда вы открываете дверь, она растягивает пружину и заставляет гидравлическую жидкость перемещаться от одного конца ближе к другому.Когда вы убираете руку с двери, пружина начинает возвращаться в свое естественное положение, при котором дверь полностью закрывается.

Пока продолжается этот двухэтапный процесс — вы прикладываете давление, пружина растягивается, чтобы открыть дверь; вы убираете давление, пружина сжимается, чтобы закрыть дверь — гидравлическая жидкость проходит через ряд клапанов. Это движение происходит в пневматическом цилиндре.

Клапаны, которые также находятся в цилиндре, регулируют скорость, с которой дверь открывается / закрывается, регулируя скорость движения гидравлической жидкости.Они делают это, сбрасывая давление жидкости, чтобы убедиться, что дверь вместо того, чтобы биться о проем, двигалась медленно.

Почему доводчик двери требует регулировки?

Вот две наиболее частые причины:

Проблема с пневмоцилиндром

Это наполненный воздухом поршень, внутри которого ряд клапанов регулируют движение гидравлической жидкости. Эта гидравлическая жидкость, как мы заявили выше, отвечает за плавное закрытие / открытие двери.Дверь не закроется должным образом, если возникнет проблема с пневматическим цилиндром.

Проблема с винтом регулировки натяжения

Винт регулировки натяжения расположен в верхней части пневматического цилиндра и прикрепляет его к раме двери. Если он будет слишком плотным, дверь будет открываться очень медленно. Если она слишком свободна, даже легкое нажатие может привести к уменьшению двери до защелки.

Тип доводчика

Вот три типа доводчиков:

Органы управления скоростью поворота : Эти дверные доводчики контролируют, насколько быстро (или иным образом) дверь закроется с момента, когда она полностью открыта, до момента, когда она находится в пределах пяти градусов от защелки.
Элементы управления скоростью запирания : Эти дверные доводчики определяют, насколько быстро (или иначе) дверь закроется на последние несколько дюймов, когда она вот-вот коснется защелки.
Элементы управления регулировкой задней проверки : Эти дверные доводчики служат страховкой от слишком большого открытия двери за счет увеличения сопротивления, когда вы хотите открыть дверь за определенную точку.

Что вам понадобится, чтобы отрегулировать доводчик?

Вот список всех инструментов и оборудования, которые вам понадобятся для регулировки дверного доводчика:

Защитные перчатки
Отвертка
Лестница

Пошаговое руководство по регулировке дверного доводчика

Чтобы отрегулировать доводчик двери, выполните следующие действия:

a) Устранение проблемы с помощью винта регулировки натяжения

Выполните следующие действия, если проблема связана с винтом регулировки натяжения:

Шаг 1: Определите точный указатель винта регулировки натяжения

Каждый доводчик состоит из пневматического цилиндра, заполненного воздухом поршня, отвечающего за регулирование скорости двери, и кронштейна, который прикрепляет цилиндр к двери.Кронштейн выполняет свою работу с помощью винта регулировки натяжения.

Чтобы определить расположение винта, сначала посмотрите на конец цилиндра, который находится под кронштейном. На большинстве дверных крышек в этот момент устанавливается винт регулировки натяжения. Если вы не можете найти винт здесь, посмотрите на конец цилиндра, который находится дальше всего от кронштейна.

Если вы не можете найти винт на обоих концах, снимите крышку доводчика двери. Некоторые производители скрывают цилиндр, кронштейн и винт регулировки натяжения внутри крышки.Осторожно снимите крышку с помощью отвертки

Pro Tip : Некоторые крышки имеют более одного винта, только один из которых является регулировочным. Если вы не можете решить, какой винт какой, пора поэкспериментировать. Ослабляйте по одному винту, закройте дверцу и посмотрите, открывается ли она быстрее, чем раньше. Если да, то вы нашли винт регулировки натяжения.

Последний шаг: отрегулируйте винт

В зависимости от того, открывается ли ваша дверь слишком быстро или слишком медленно, вам придется отрегулировать винт по-разному.Вот как:

Если дверь закрывается слишком быстро : Затяните регулировочный винт отверткой по часовой стрелке. Достаточно всего 1-2 оборотов отвертки, чтобы снизить скорость, с которой пневмоцилиндр закрывает дверь.
Если дверь закрывается слишком медленно : Затяните регулировочный винт отверткой против часовой стрелки. Опять же, всего 1-2 оборота отвертки будет более чем достаточно, чтобы отрегулировать скорость закрывания двери.

b) Устранение проблемы с пневматическим цилиндром / дверной защелкой

Выполните следующие действия, чтобы устранить проблему с дверной защелкой / пневматическим цилиндром:

Шаг 1: Снимите скобу, которая крепит цилиндр к скобе

Первое, что нужно сделать, это плотно закрыть дверь. Это позволит вам легко обнаружить штифт, который соединяет кронштейн с пневматическим цилиндром. Сдвиньте этот штифт большим и указательным пальцами вверх и снимите скобу с цилиндра.

Шаг 2: Отрегулируйте положение цилиндра на кронштейне

После снятия цилиндра с кронштейна наденьте его обратно на кронштейн так, чтобы отверстия обоих (цилиндра и кронштейна) были совмещены. Убедитесь, что оба выровнены таким образом, чтобы отверстия на рычаге цилиндра находились прямо над последними отверстиями на кронштейне. Снова вставьте штифт, чтобы соединить цилиндр и кронштейн.

Если вы прикрепили цилиндр к отверстию на кронштейне, которое находится дальше всего от начальной точки, а доводчик все еще имеет проблемы, вероятно, проблема заключается в положении кронштейна на двери.Возможно, вам придется отрегулировать кронштейн, чтобы дверной доводчик работал должным образом.

Заключительный шаг: измените положение, в котором винты кронштейна крепятся к двери

Если дверь закрывается слишком легко, ослабьте винты и отодвиньте их от ручки. Сделайте наоборот, если вам нужно приложить слишком много усилий, чтобы открыть / закрыть его.

Заключение

Вы уже могли догадаться, что отрегулировать дверной доводчик — будь то винт регулировки натяжения или неисправность пневматического цилиндра / дверной защелки — не так уж и сложно.Все, что вам нужно, это знать, в чем проблема, как ее исправить, а также инструменты, необходимые для ремонта дверного доводчика.

Однако в некоторых случаях может случиться так, что ни одна из вышеперечисленных настроек не сработает. Это может произойти, если ваш дверной доводчик изношен и не подлежит ремонту. Такой сценарий потребует от вас полной замены дверного доводчика, поскольку вы никак не можете это исправить.

Какой доводчик мне нужен?

Вы не знаете, какие типы дверных доводчиков вам нужны? Прочтите только удобное руководство e-Hardware по доводчикам дверей и их установке.

Как мне узнать, какой доводчик выбрать?

Можно с уверенностью сказать, что существует огромный выбор, когда дело доходит до выбора дверного доводчика, и выбор правильного для ваших нужд может сбивать с толку. Возможно, вам сказали в управлении здания, что вам нужно установить доводчик — ваш строитель предлагает тип доводчика — вы гуглите, и перед вами появляется мираж вариантов…

Посмотрим правде в глаза — вы не хотите тратить много денег, ваш проект подошел к концу и вы хотите, чтобы затраты были как можно ниже… так что у вас может возникнуть соблазн купить самый дешевый стандартный дверной доводчик.

Звучит знакомо?

Многие люди так думают. Они хотят быстро принять решение, доставить доводчик и завершить проект.

Хотя иногда это может быть все, что нужно для работы, это не всегда лучшее решение. Чтобы принять осознанное решение, вам следует учесть следующее.

Важно знать, зачем нужны дверные доводчики, чтобы понимать их важность. Дверные доводчики, по сути, служат защитой от возможных человеческих ошибок.Если кто-то оставляет дверь открытой в собственности, за выполнение которой владельцы / управляющие здания несут юридическую ответственность, этого нельзя допустить.

Причины, по которым нужен дверной доводчик, различаются, однако основными причинами являются безопасность, конфиденциальность, гигиена, энергосбережение, акустика и, чаще всего, противопожарная защита.

Что должен делать дверной доводчик?

Приобретаемый вами доводчик должен: подходить к двери, подходить к типу движения, в котором используется дверь; Надежно и полностью закрывайте дверь после каждого цикла открывания; работайте безопасным образом, чтобы не пострадали пользователи и не повредили дверной гарнитур; Удерживайте дверь закрытой от ожидаемого давления воздуха, если дверь не имеет защелки.

Что следует учитывать при покупке доводчика

Где находится дверь?
Дверь внутренняя или внешняя? Открытие внутрь или наружу? Эти вопросы имеют значение, потому что некоторые дверные доводчики могут быть установлены только на внутренние двери, открывающиеся внутрь, или требуют отдельного приобретения углового кронштейна для установки на двери, открывающиеся наружу. Вы не хотите покупать дверной доводчик, чтобы потом обнаружить, что его нельзя установить там, где вы хотите, без необходимости покупать дополнительные элементы.Некоторые дверные доводчики сделаны из материала, который легко ржавеет или недостаточно надежен для наружных дверей. Поэтому перед покупкой убедитесь, что дверной доводчик, который вы выбираете, можно установить на вашу дверь в том месте, где он находится.
Дверь, открывающаяся внутрь:
Найдите доводчик, у которого есть; установка на стороне тяги или стандартная установка на рис. 1. Обычно устанавливается на офисных дверях, переоборудованных чердаках или дверях кухонь, где дверной доводчик устанавливается внутри комнаты.
Дверь, открывающаяся наружу:
Найдите дверной доводчик с нажимным боковым креплением. Или установка рис. 6 / рис. 66. Примеры того, где эта установка необходима:
— На внешней двери, открывающейся наружу (для удержания доводчика внутри здания и от непогоды)
— Дверь, которая открывается в область, где все другие двери открываются в другую сторону (если бы доводчик был установлен на лицевой стороне, это была бы единственная дверь с открывающимся доводчиком, и это выглядело бы странно).
— Защитные двери, открывающиеся наружу, когда доводчик должен находиться внутри защищенной зоны, чтобы предотвратить взлом или удаление.
Какого размера дверь и дверная коробка?
Проверьте ширину и высоту двери и дверной коробки, так как для более тяжелых дверей потребуется доводчик с большей мощностью, а если у вас узкая дверная коробка, вам, возможно, придется подумать о установке скрытого дверного доводчика или посмотреть на положение двери доводчик установлен, например, вам может потребоваться его установка на транце (рис. 61).

Доводчик какого размера вам нужен?
Требуемый размер доводчика зависит от размера и веса вашей двери. Дверные доводчики часто имеют разные размеры, чтобы соответствовать разному весу и размеру двери. При установке дверного доводчика к противопожарной двери он должен иметь минимальную мощность EN3, чтобы соответствовать стандарту EN1154.
Размеры мощности относятся к дверным замкам и весу следующим образом;

Как часто дверь будет использоваться?
Вам необходимо учитывать, как часто дверь будет использоваться, чтобы определить требуемую вам категорию производительности.Категории производительности разделены на три категории, как показано ниже.
Такие места, как больницы, школы, торговые центры, будут считаться интенсивно используемыми.

Что означают Cam Action и Rack & Pinion?
Cam action и Rack and Pinion — это два типа механизмов, используемых в дверных доводчиках. Рейка и шестерня — это наиболее широко используемый механизм, обычно используемый с шарнирным рычагом.Это дает наилучшие характеристики с точки зрения силы открытия и закрытия. Однако имейте в виду, что, как и в случае с большинством продуктов, в продаже могут быть очень дешевые и неэффективные дверные доводчики, поэтому вам следует полагаться на независимое тестирование, чтобы сделать свой выбор.
Доводчики Cam Action могут быть очень эффективными, поскольку они предназначены для перемещения рычага с меньшим перемещением, что снижает трение. Доводчики кулачкового действия работают только со скользящими каналами, которые имеют тенденцию быть более эстетичными.
Внутри дверного доводчика Cam Action.
Slide Channel — считается эстетичным, так как рука не выступает в комнату

Варианты монтажа
Наиболее распространенным типом продаваемых доводчиков дверей являются дверные доводчики верхнего расположения, которые доступны с различными типами монтажных позиций.
— Скользящий рычаг
— Илл.1 / Тяговая сторона (обычный рычаг, устанавливаемый на поверхность)
-Рис 66 / толкающая сторона (параллельный рычаг, устанавливаемый на поверхность)
— Тяговый монтаж
Скрытые дверные доводчики скрыты от глаз и выглядят более эстетично, чем верхние дверные доводчики.Они устанавливаются либо в дверной косяк, либо в саму дверь, либо в транец. Многие люди используют скрытые доводчики дверей, такие как скрытые доводчики Perko на противопожарных дверях, где они чувствуют, что доводчик испортит дизайн интерьера.

Что, если я не хочу, чтобы дверной доводчик испортил внешний вид моей двери?
Как упоминалось выше, большинство людей, которые беспокоятся об эстетике, покупают скрытые дверные доводчики, такие как дверные доводчики Nu-Matic или дверные доводчики Perko.На рынке представлено множество различных типов, и вам нужно будет убедиться, что тот, который вы хотите приобрести, обладает необходимыми вам качествами (например, огнестойкостью). Некоторые скрытые доводчики могут контролировать скорость закрывания и защелкивания, как верхние дверные доводчики.

Это закрытие противопожарной двери?
Если вы устанавливаете дверной доводчик на противопожарную дверь, вам необходимо уточнить у производителя двери, какой тип дверного доводчика можно установить, чтобы убедиться, что он по-прежнему соответствует условиям испытаний на огнестойкость.При выборе доводчика для противопожарных дверей следует учитывать:
Убедитесь, что дверной доводчик имеет маркировку CE и прошел испытания на огнестойкость в соответствии с согласованным уровнем сертификата, необходимым для соответствия вашей двери. Например, если ваша дверь должна оставаться закрытой в течение 1 часа во время пожара, но вы покупаете дверной доводчик с 30-минутным сертификатом пожарной безопасности, он не будет выполнять ту работу, в которой вы нуждаетесь.
Обязательно установите дверной доводчик в соответствии с инструкциями по установке, предоставленными производителем, и установите мощность, необходимую для соответствия требованиям пожарного сертификата.Дверной доводчик можно использовать только с тем типом рычага, с которым он был испытан на огнестойкость.
При установке дверного доводчика к противопожарной двери он должен иметь минимальную мощность EN3, чтобы соответствовать стандарту EN1154.
Поддерживайте дверной доводчик в хорошем состоянии во время его использования.
Запрещается использовать механические дверные доводчики с удержанием в открытом положении на противопожарных дверях, если они не являются электромагнитными и не связаны с сигнализацией.
Должна быть исключена возможность остановки работы доводчика двери, за исключением случаев использования подходящего инструмента.
Помните, что соблюдение приведенных выше пунктов может помочь спасти жизни. Было бы ужасно думать, что из-за того, что вы не установили дверной доводчик должным образом или не установили его на правильный размер, он не справился со своей обязанностью удерживать дверь закрытой в случае пожара.

Нужен ли мне обратный чек?
Backcheck останавливает или замедляет дверь во время цикла открытия, чтобы ее нельзя было резко распахнуть и повредить стены.Эта функция обычно останавливает дверь до того, как будет достигнуто открытие на 90 градусов, однако большинство производителей полагают, что нельзя полагаться только на обратный контроль, чтобы остановить дверь при любых обстоятельствах, и при необходимости следует приобрести дополнительный ограничитель двери.

Требуется ли отложенное действие?
Действие с задержкой останавливает закрывание двери сразу после ее открытия. Эта функция позволяет группам людей, тележкам или громоздким предметам легко проходить через дверь, прежде чем она вернется к нормальной скорости закрывания.Эта функция обычно настраивается и может давать задержку до двух минут, однако большинству дверей требуется задержка всего от пяти до десяти секунд. Обратите внимание, что задержка не должна превышать 25 секунд, если доводчик установлен на противопожарной двери.

Нужна ли мне регулируемая скорость закрывания и фиксирующее действие?
Действие защелки (иногда называемое мгновенным действием) — это когда дверной доводчик позволяет двери двигаться быстрее в течение последних нескольких градусов закрытия, чтобы преодолеть механическое сопротивление дверной защелки или замка.Это хорошая функция, которая помогает убедиться, что дверь должным образом закрывается после каждого цикла закрывания.
Регулируемая скорость закрытия определяет, насколько быстро дверь закрывается после открытия. Эту функцию можно настроить таким образом, чтобы можно было увеличить время закрытия, если дверь будет использоваться инвалидами, пожилыми людьми или молодыми людьми, позволяя им безопасно проходить мимо.
Требуются ли вам эти функции, зависит от того, где вы устанавливаете дверной доводчик.

Как они установлены?
Вы всегда должны следовать инструкциям производителя при установке дверного доводчика, однако мы выбрали два видеоролика, которые, по нашему мнению, являются полезным инструментом, чтобы понять, как устанавливаются верхние дверные доводчики.

Рисунок 66 Фитинг с нажимной стороной Видео

Рисунок 1 Фитинг с вытяжной стороны Видео
Как видите, есть много вещей, о которых нужно подумать и учесть при выборе правильного дверного доводчика для ваших дверей. Если у вас есть какие-либо сомнения или вам нужно подтвердить, что вы покупаете правильный дверной доводчик, пожалуйста, свяжитесь с нашей службой поддержки клиентов по телефону 01206 213499, и они смогут сообщить вам

Дверные доводчики Часто задаваемые вопросы

Q.Что такое доводчик, соответствующий требованиям ADA?
A. Это дверные доводчики, соответствующие требованиям ADA (Американский закон об инвалидах). для силы открывания двери. Нажмите здесь, чтобы узнать больше о Дверная фурнитура, совместимая с ADA .

В. Почему я не могу найти петли для доводчиков в секции доводчиков?

A. Торговый термин для петель, которые могут самостоятельно закрывать дверь, — «Пружинная петля». Есть 2 типа, Петли одностороннего действия на пружине (для дверей, которые открываются только в одном направлении) и Петли с пружиной двойного действия (для дверей, распахнуться в обоих направлениях).У нас они перечислены в отдельных разделах под Дверные петли .

В. Я вижу, что некоторые из ваших дверных доводчиков говорят, что они трехкомпонентные. Что это значит?

A. Верхние дверные доводчики могут быть установлены тремя способами: обычным рычагом (стандарт), верхним косяком. или установлен параллельный рычаг. Дверной доводчик с тройной упаковкой укомплектован всей фурнитурой. для всех 3-х способов крепления.
Наш самый продаваемый доводчик в тройной упаковке

Q.Я хочу установить новый доводчик верхней двери и не знаю, какой метод использовать. Каковы преимущества каждого метода?

A. Вот некоторые из положительных и отрицательных сторон каждого типа крепления, которые помогут вам решить, какой из них лучше всего подходит для ваше приложение.
• Обычный рычаг: Это единственное приложение с вытяжной стороной, в котором используется двойной рычаг. рука используется. Это наиболее энергоэффективное приложение для дверного доводчика.
Поскольку рычаг в сборе выступает прямо из дверной коробки, обычный рычаг монтаж может вызвать эстетические проблемы.
• Верхний косяк: Из соображений эффективности это приложение обеспечивает лучшая альтернатива креплению на обычный рычаг. Установка верхнего косяка обеспечивает лучший контроль двери для дверей в наружных стенах, которые выходят из здания.
Весь проект сборки дверного доводчика и рычага из рамы, аналогично обычному рычагу. монтаж.
• Параллельная рука: Это приложение обеспечивает наиболее привлекательный Внешний вид дверного доводчика накладного монтажа с двойным рычагом.Это также полезно в областях, подверженных злоупотреблениям (вандализму). Он находится со стороны двери. и рычаг в сборе проходит почти параллельно двери. Когда дверь закрыта от лицевой стороны кадра выступает очень мало оборудования. Применение
Parallel Arm также позволяет двери поворачиваться на 180 градусов.
Из-за геометрии рычага он примерно на 25% менее энергоэффективен, чем Монтаж на обычном рычаге или на верхнем косяке.

В. Что такое обратный чек?

А.Backcheck замедляет движение двери при открывании, чтобы не допустить удариться о соседнюю стену или ветер выбьет ее из-под вашего контроля. Сопротивление обратному проводу должно ощущаться только около полностью открытого положения.
Примечания: Backcheck не ограничитель двери . Большинство наших дверных доводчиков класса 1 имеют полностью регулируемую обратную проверку.

В. Что такое управление скоростью развертки?

A. Скорость поворота (скорость закрытия двери) — это временной интервал от начала закрытия двери до за пару дюймов до того, как дверь коснется защелки.Последние несколько дюймов закрывания регулируются через задвижку скоростного клапана, если он включен.

В. Что такое скорость фиксации?

A. Зона защелки — последняя за несколько дюймов до того, как дверь коснется точки защелки. Эта зона закрытия регулируется через задвижку скоростного клапана.
Примечание: правильно отрегулированная скорость защелкивания дверного доводчика никогда не должна захлопывать дверь. закрыто, вызывая нагрузку на дверь и коробку.

В. Что такое удерживающая рука или открытая рука?

А.Hold Open — это способность доводчика удерживать дверь в открытом положении. Большинство дверных доводчиков верхнего расположения достигают этой функции с помощью специального рычага (Hold Open Arm).
Предупреждение Примечание: Большинство местных строительных норм не допускают установку дверей любого типа. Фурнитура, удерживающая «Противопожарные двери» в открытом положении.

В. Мне нужно заменить доводчик двери, и я не хочу сверлить больше отверстий в мою дверь. Как я могу найти доводчик, который будет прикручиваться к имеющимся отверстиям?

А.Щелкните здесь: Таблица монтажных отверстий дверного доводчика . В таблице на этой странице перечислены дверные доводчики с указанием размеров монтажных отверстий, чтобы вы могли найти прямую подгонку. замена.

В. Что означает мощность или размер пружины доводчика?

A. Дверные доводчики оценены по усилию открытия / закрытия «Размер». Рейтинги по размеру от №1 до №6, размер №1 — самый слабый. сила и размер № 6 самые сильные.

Многие из наших самых популярных дверных доводчиков имеют регулируемую настройку Spring / Power .
Пример: если дверной доводчик указан с размером пружины от 3 до 6, то он регулируется. через диапазон мощности от # 3 (5 фунтов силы) до # 6 (14 фунтов силы).

Если дверной доводчик не регулируется Пружина / Мощность , то есть фиксированного размера , нет возможности отрегулировать дверь, чтобы она открывалась или закрывалась легче / сильнее.

Ремонт доводчиков коммерческих дверей и обслуживание доводчиков

Отличное обслуживание клиентов начинается в тот момент, когда человек входит в дверь.Убедитесь, что первое впечатление о вашем бизнесе начинается с двери, которая работает должным образом. Glass Doctor® предоставляет услуги по ремонту и обслуживанию доводчиков для коммерческих дверей, обеспечивая безопасность коммерческих дверей и всех, кто через них проходит.

Что такое доводчик для коммерческих дверей и как он работает?

Доводчики для коммерческих дверей позволяют людям легко открывать и проходить через двери, не закрывая их физически. Правильно установленный доводчик работает так:

Это заставляет пользователя чувствовать некоторое сопротивление, когда он начинает открывать дверь, давая ему ощущение того, насколько тяжелая дверь.
После первоначального сопротивления дверь плавно открывается.
Когда пользователь отпускает дверь, пружина в доводчике двери заставляет рычаг механизма плавно закрываться, пока дверь не вернется в раму.

Кому нужны доводчики для коммерческих дверей?

Доводчики для коммерческих дверей получили широкое распространение. От больниц до школ, малых предприятий, ресторанов и всего остального, большинство предприятий могут извлечь выгоду из установки коммерческих дверных доводчиков.Их можно устанавливать на различные новые и существующие двери.

Типы доводчиков коммерческих дверей

Есть несколько типов доводчиков коммерческих дверей, доступных для владельцев бизнеса. Выбирая один, владельцы бизнеса должны учитывать следующее:

Вы модернизируете старую дверь или заменяете нынешнюю?
Где находится дверь и является ли она наружной?
Как часто будет использоваться дверь?
Каков мой ценовой диапазон?
Какую эстетику я ищу для своего помещения?

Доводчики для коммерческих дверей бывают нескольких типов и стилей, некоторые из которых зависят от типа двери или проема.

Дверные косяки, устанавливаемые сверху, могут быть наиболее распространенными. Эти три типа дверных доводчиков устанавливаются наверху коммерческой двери.

Верхний косяк — часто используется для стеклянных витрин
Обычный рычаг — наиболее энергоэффективный, установлен снаружи двери
Параллельный рычаг — часто используется в школах, привлекательный и менее подверженный вандализму

Дверные доводчики других типов включают следующие:

Скрытый — устанавливается в дверь или дверную коробку и скрыт от глаз
Напольные пружины — скрытые и крепящиеся к полу
Накладной — устанавливается на дверную коробку, обычно наиболее экономично

Ваш местный доктор Glass Doctor готов проконсультироваться, чтобы помочь вам выбрать правильный стиль дверного доводчика в зависимости от вашей двери, типа открытия и вида деятельности.Свяжитесь с ближайшим к вам офисом Glass Doctor сегодня.

Установка доводчика коммерческих дверей

Как установить доводчик для коммерческих дверей

Если вы решите установить коммерческий дверной доводчик на своем предприятии, ваш местный специалист по Glass Doctor отправит специалиста в ваше предприятие по номеру:

Подберите подходящий доводчик для вашей двери.
Подготовить дверь и дверную коробку к установке.
Установите необходимую фурнитуру как на дверную коробку, так и на дверь.
Соедините обе части коммерческого дверного доводчика.

Ремонт доводчиков коммерческих дверей и обслуживание доводчиков коммерческих дверей

В Glass Doctor наши техники часто заменяют или ремонтируют дверные доводчики для коммерческих предприятий. Обычно мы сталкиваемся с пятью ключевыми проблемами:

Неправильные типы дверных доводчиков
Для тяжелых дверей требуются прочные дверные доводчики с прочными пружинами. Если дверь имеет доводчик неправильного типа, это создает угрозу безопасности, ведет к перекосам и может повредить доводчик или дверь.
Неправильно установленные и отрегулированные дверные доводчики
Плохо установленные дверные доводчики создают риск повреждения и перекоса дверной коробки. Специалисты Glass Doctor используют подходящие инструменты для установки и обслуживания дверного доводчика и его пружин. Обеспечение:
- Увеличьте срок службы дверных доводчиков
- Оставить доводчики в хорошем рабочем состоянии
- Предотвратить ненормальное или неожиданное движение дверей
Ремонт уплотнений и низкий уровень масла
Сломанные уплотнения открывают зазоры, оставляют оборудование уязвимым и могут вызвать утечку смазки.Утечки масла обычно указывают на механическую проблему с доводчиком двери, такую как отсутствие винта, неисправные уплотнения или сломанные уплотнительные кольца. Важно, чтобы профессионал заменил масло в доводчике двери; Недостаток смазки приводит к тому, что двери открываются или закрываются слишком быстро, что может привести к травмам человека или самой двери.
Дверь сложно запереть
Дверь, которую трудно запереть, представляет угрозу безопасности. Это также влияет на исправность дверной коробки, запорного механизма и доводчика.

Обслуживание доводчика двери

Если ваш дверной доводчик находится на гарантии, не аннулируйте договор случайно, предприняв индивидуальную попытку ремонта без обучения. Специалисты Glass Doctor проходят обширную подготовку по установке, обслуживанию и ремонту дверных доводчиков. Наши услуги по ремонту и обслуживанию дверных доводчиков гарантируют, что компоненты двери остаются в хорошем рабочем состоянии и безопасны в использовании. Наши специалисты не только предлагают услуги по ремонту дверных доводчиков, но и проходят полную подготовку, чтобы помочь с дверными коробками, ремонтом стекол, петлями, порогами и другим оборудованием.

Готовы установить, отремонтировать или заменить дверной доводчик для коммерческого использования? Свяжитесь с вашим местным врачом по стеклу, чтобы узнать больше о наших услугах по ремонту дверных доводчиков или назначить консультацию на месте.

Есть аварийный доводчик двери коммерческого назначения? Звоните 833-974-0209 для круглосуточной службы экстренной помощи.
