Передняя бабка для токарного станка своими руками

Первые токарные станки появились еще много лет назад, хотя были они очень простые и примитивные. Суппорт к тому времени всё еще не был изобретен и мастеру, при выполнении работы, приходилось постоянно удерживать резец и совершать вращение обрабатываемого элемента собственноручно или использовать для этой цели крепкую верёвку.

Соответственно, данное занятие было очень трудоёмким и требовало большой физической силы и выносливости работающего человека. Ко всему прочему такая производительность была на очень невысоком уровне.

История возникновения устройства

История токарного станка с суппортом начинается в 1712 году, когда Нартов Андрей Константинович – механик из России первым изобрел данный механизм. Это существенно упростило работу с устройством, ибо токарю теперь не нужно было собственноручно придерживать режущие инструменты во время обработки нужного элемента.

Это изобретение дало мощный толчок, за которым последовало стремительное развитие токарных станков по металлу и дереву.

Хоть создание токарного устройства и суппорта приписывают англичанину Модсли, но русский механик все же опередил его на семьдесят с лишним лет.

Главные составляющие части токарного станка

Такой агрегат, как токарный станок, независимо от модели, сложен с похожих конструктивных элементов, главным образом определяющих все возможности устройства.

Наименование главных составляющих конструкции токарно-винторезного станка:

  1. Станина – данный элемент токарного устройства служит ни чем иным как одной из основных опор для обеих бабок и является платформой для перемещения суппорта и задней бабки. Все элементы устройства крепятся на нее. Станина представляет из себя две продольные стеночки, которые для надежности и прочности соединяются поперечными ребрами. Передняя бабка токарного станка закрепляется по левую сторону станины, противоположная сторона – это место размещения задней бабки.
  2. Передняя бабка – придерживает и вращает по собственной оси обрабатываемую деталь. Во внутренней части данного элемента токарного станка находится шпиндель, совершающий обороты разной частоты в подшипниках качения и тем самым передает вращение обрабатывающейся детали. Внешние стороны обеих стеночек передней бабки оснащены рукоятками коробки скоростей, которые являются переключателями числа и скорости оборотов шпинделя. Инструкция правильного переключения этих ручников для того чтобы поставить необходимое количество оборотов находится в виде таблички из металла на внешней стороне стеночек передней бабки.
  3. Задняя бабка – поддерживает оставшуюся часть элемента в процессе обрабатывания. Дополнительно ее используют для установления других рабочих инструментов.
  4. Суппорт – перемещает режущее устройство во всех направлениях к оси токарного устройства.
  5. Коробка подач – для конструкции практически всех токарных станков характерен данный элемент, вращающий ходовой вал и ходовой винт и меняющий количество их оборотов вокруг своей оси. Существует большое количество систем коробок подач.
  6. Фартук – используется для изменения движений ходового вала.
  7. Категорически запрещено на данном устройстве одновременно включать механизм подачи от ходового вала вместе с замыканием маточной гайки на ходовом винте. Данное действие практически во всех случаях приводит к поломке элементов токарного устройства. Для предотвращения этого, в токарном станке находится специальный механизм, блокирующий полностью все устройство.

Основные составные и механизм действия передней бабки

Этот элемент токарного станка – один из основных деталей любого токарного устройства. Именно от него зависит точность расположения обрабатываемой детали и амплитуда ее движений. Кроме передней бабки на всех станках присутствует и задняя – на нее прикрепляется режущий инструмент. Обе бабки закрепляются на станине, которая является основой для любого станка, и имеют различие только своим местоположением.

Существуют еще и шлифовальные станки, на которых дополнительно закреплена третья специальная бабка для шлифовки, отвечающая за перемещение шлифовальной платформы данного устройства.

Существуют такие главные элементы токарного устройства, которые регулируют скорость оборачивания обрабатываемого элемента:

  • Два подшипника.
  • Шпиндель.
  • Шкив.
  • Специальная коробка скоростей, которая отвечает за изменение скорости вращения обрабатываемого элемента.

Главным элементом передней бабки токарного станка является шпиндель, основная задача которого состоит в том, чтобы регулировать движение оборачивания на обрабатываемый элемент.

По правую сторону, обращенную к задней бабке, прикреплена резьба. К ней присоединяются патроны, которые удерживают деталь, что обрабатывается. Шпиндель установлен на двух подшипниках, от которых в полной мере зависит точность выполненной работы.

Также во внутренней конструкции передней бабки закрепляется гитара шестерен. Они передают вращение с выходного вала коробки скоростей на вал коробки подач.

Корпус передней бабки является основной платформой для всех составляющих элементов. Его форма напрямую зависит от модели токарного устройства и бывает очень разнообразной. Нижняя поверхность корпуса гладкая, в шпунт, который  находится посередине, закрепляются все направляющие.

На внешней стороне передней бабки токарного устройства установлена коробка скоростей, которая работает при помощи зубчатых передач.

Задняя бабка

Данный элемент токарного станка предназначен для того, чтобы поддерживать концы длинных деталей, когда обрабатываются их центральные части.

Также очень часто задняя бабка используется установления в ней сверл и прочих инструментов.

Шпиндель

Наименование данного элемента происходит с немецкого языка и переводится как «веретено». Эта деталь являет собой вал, который оснащен механизмом для крепления заготовки, которая обрабатывается. Обычно вал делается с отверстием, в котором обрабатываются пруты. Шейка шпинделя конусную или цилиндрическую форму.

Основные нормы в работе шпинделя:

  1. Точность оборачивания – оно настраивается, исходя от стандартов, и имеет прямую зависимость от предназначения самого устройства, его точности.
  2. Жесткость самого шпиндельного узла – данное требование также выполняется, исходя от общепринятых стандартов.
  3. Виброустойчивость – она ни в коем образе не является определителем качества обрабатываемой детали.
  4. Быстрота оборотов шпинделя – чем большая быстроходность этого узла, тем выше качество готового изделия.
  5. Несущая способность – этот параметр почти полностью зависит от качества шпиндельных опор и жидкости для смазки устройства.
  6. Долговечность – данный пункт зависит только от качества подшипников.
  7. Нагрев, допустимый для подшипников.

Одним из главных условий для того чтобы изготовляемая деталь была как можно точнее и аккуратнее обработана, является правильное кручение шпинделя. Он должен равномерно и легко вращаться.

Передняя бабка токарного станка своими руками

Передняя бабка для токарного станка без проблем  изготовляется самостоятельно.

Для этой цели понадобится:

  • Деревянная доска.
  • Фанера, толщиной десять миллиметров.
  • Тонкий лист металла, который разрезается специальными ножницами.

Переднюю бабку намного проще изготовить своими руками, если основой данного устройства составляет обычная ненужная дрель. После этого будет необходимо только смастерить подставку, которая впоследствии и будет закрепительной платформой для дрели, имеющая строгую горизонтальную ось.

Середину передней и середину задней бабки нужно обязательно надежно закреплять, это крайне необходимо. Для задней бабки необходимо заранее установить рамки возможностей оборачивания по оси и жесткое закрепление на месте.

Мощность электрического мотора следует подбирать самостоятельно, опираясь на предназначение токарного устройства. Хотя мощность двигателя не нужно брать на менее, чем на 250 Вт. В противном случае не удастся выточить ни одной необходимой детали.

Настройка токарного станка перед началом работы

Настроить токарный станок – это, прежде всего, подготовить кинематическую схему для работы, которая определяется технологической картой устройства.

Первым делом все элементы управления приводят в статическое положение.

Дальше идет настройка кинематической цепи основного движения. Тут же устанавливается требуемая скорость оборачивания шпиндельного узла. Эта величина является определителем скорости резания необходимого элемента.

Видео: передняя бабка токарного станка по дереву.

Небольшой токарный станок по дереву своими руками – особенности изготовления

Практически любой мастер по обработке дерева желает иметь собственный токарный станок. Если средств не хватает, его можно смастерить из доступных материалов.

Токарный станок по дереву самостоятельно изготовить не представляется сложным, если имеются начальные знания о том, что представляет собой данное устройство и его составляющие части.

С помощью небольшого токарного станка можно изготавливать любые детали и элементы в виде тел вращения.

Элементы токарного станка:

  1. Электромотор – для изготовления токарного станка можно использовать насосный мотор.
  2. Передняя бабка – отлично подойдет старое электрическое точило.
  3. Опора для резцов.
  4. Задняя бабка – изготовляется из дрели.
  5. Станина.

Для изготовления данного устройства потребуется:

  • электрическая дрель;
  • болгарка;
  • напильники.

Основные особенности изготовления устройства:

  1. Ось вращения передней бабки должна быть прикреплена на оптимальной высоте.
  2. Электромотор следует крепить отдельно на другую платформу.
  3. Для разной породы дерева используются специальные резцы. Данные инструменты можно приобрести в наборе, по пятнадцать штук.

Можно сделать вывод, что с изготовлением токарного станка для обработки дерева справится даже начинающий мастер. Самое главное в этом деле – быть предельно аккуратным и строго соблюдать правила безопасности.

Republished by Blog Post Promoter

Токарный станок по дереву — своими руками!

Раньше я никогда не мастерил станок для деревообработки, но видел много собранных станков и инструкций по их сборке. Я задавался вопросом как изготовить токарный станок по дереву своими руками и мне сильно помог в этом 73-ий выпуск журнала ShopNotes, в котором представлена инструкция по сборке токарного станка. Мой опыт работы с деревом довольно ограничен, но мне все же удалось завершить этот проект без особых проблем. Наряду с отсутствием опыта у меня также нет большого запаса пиломатериалов. Я построил весь токарный станок из обрезков фанеры толщиной 3/4 дюйма. Единственные детали, которые мне пришлось купить — это более длинный клиновой ремень и несколько больших гаек и болтов.

В конце инструкции я приложил видео сборки моего токарного станка, если письменных инструкций будет не хватать, пожалуйста обратитесь к этим видеозаписям.

Примечание: данная инструкция является переводом.

Шаг 1: Основание станка

Ядро токарного станка — это основание. Оно должно быть очень прочным и тяжелым, чтобы противодействовать вибрациям, и прочным, чтобы преодолевать различные силы, действующие на основание во время токарной обработки. В планах было склеить два куска березовой фанеры 3/4 дюйма, но в итоге я использовал три куска еловой фанеры 1/2 дюйма. Я склеил их с помощью строительного полиуретанового клея. Важно отрезать кусочки немного большего размера, а после того, как они будут склеены, обрезать их до окончательной ширины.

Я использовал все струбцины, которые у меня были при склеивании досок, и даже учитывая это строительный клей немного расширялся, что в некоторых местах образовало зазоры в фанере.

Шаг 2: Соединение паз-гребень и ласточкин хвост

Верхняя рейка прикреплена к основанию двумя полосами фанеры, которые вложены в пазы с обеих сторон. Я просто пропустил тяжелый кусок дерева через пилу несколько раз, чтобы получить идеальную ширину.

Верхняя рейка имеет форму длинного ласточкиного хвоста, а боковые стороны наклонены под углом 20°. Мне пришлось приклеить еще два куска фанеры, чтобы у меня получилась нужная толщина. После того, как все детали были вырезаны, я склеил все вместе с помощью столярного клея для дерева.

Шаг 3: Передняя бабка, часть 1

Первым делом при изготовлении передней бабки, было изготовление опор подшипников. Если следовать спецификациям в планах, все пройдет без проблем. В планах было два слоя фанеры с каждой стороны, но болт, который у меня был, не был достаточно длинным, чтобы справиться с этим, поэтому мне пришлось использовать вместо него кусок дуба. Я нашел старое перовое сверло, размер которого немного превышал размер подшипника, слегка заточил его и просверлил отверстие.

Шаг 4: Передняя бабка, часть 2

Следующим шагом было изготовление опорного блока. Это было так же просто, как приклеить кусок фанеры и отшлифовать её заподлицо.

Шаг 5: Передняя бабка, часть 3

Следующая часть, вероятно, самая сложная часть сборки, но также, вероятно, самая важная. По сути, это два деревянных бруска с двумя болтами, пропущенными через встроенные гайки с обеих сторон. Когда вы поворачиваете болт, он упирается в полоску металла, которая движется наружу, и фиксирует каретку против скольжения. Планки также разрезаются под углом 20 градусов.

Шаг 6: Передняя бабка, часть 4

Чтобы завершить эту часть сборки, вырезается еще один кусок фанеры, просверливается для шурупов и прикручивается к блокирующим блокам. Затем на него накручиваются подшипниковые опоры и опорный блок. Мне пришлось просверлить несколько отверстий в опорном блоке, так как у меня не было достаточно длинных винтов.

Как только это будет закончено, можно будет добавить оборудование и сделать кожух ремня из фанеры толщиной 1/4 дюйма.

Шаг 7: Упор для инструмента и задняя бабка

Подставка для инструмента получилась в точности так, как было указанно в планах, и это было не очень интересно. С задней бабкой все получилось по-другому…

Я хотел иметь подвижный центр (точку, которая удерживает заготовку и вращается вместе с ней), поэтому мне пришла в голову идея использовать старый патрон для сверла, чтобы удерживать металлический наконечник. Я использовал патрон от старой дрели Milwaukee, которую разобрал прошлым летом. На ней был один большой подшипник, и оказалось, что конец вала был идеального размера, чтобы справиться с небольшим подшипником для скейтборда.

Наличие сверлильного патрона в качестве центра позволяло мне вставлять сверла, так что я мог высверливать материал при изготовлении чаши или чего-то подобного.

Я разработал конструкцию, которая удерживала подшипники на месте, и установил ее на другой дорожке, которая могла двигаться по направляющей (к тому времени я уже довольно хорошо умел их делать!), И закрепил подшипники эпоксидной смолой.

Центр не совсем «по центру», но, в конце концов, это не имело значения. Кроме того, вы можете видеть, в каком беспорядке была моя мастерская на этом этапе сборки.

Шаг 8: Монтаж двигателя и отделка

Двигатель был прикручен к куску фанеры толщиной 3/4 дюйма, который крепился на петлях к основанию. В итоге я использовал две петли, чтобы сделать его более жестким. Ремень натягивается весом мотора, который в конечном итоге оказался очень натянутым.

Чтобы закончить токарный станок, я покрасил его в белый и серый цвета по бокам и краям. После покраски наносится несколько слоев лака на водной основе. Не стоит окрашивать направляющую так как она станет липкой.

Шаг 9: Токарный станок готов!

После высыхания токарный станок готов! У меня до сих пор нет токарных инструментов, но с большим трудом я смог использовать несколько верстачных долот, чтобы обработать деревянный брусок.

Я (плохо) приварил шайбу к болту и просверлил в нем несколько отверстий, чтобы получилась небольшая лицевая панель. Затем я сварил две гайки вместе, нарезал зубья на одном конце и ввернул стержень с резьбой, чтобы получился приводной центр. Обе детали легко навинчиваются на вал и снимаются с него.

Я надеюсь данная инструкция поможет вам сделать токарный станок по дереву и в процессе вы получите много опыта и удовольствия от процесса сборки.

Видео сборки данного токарного станка:

Изготовление токарного станка из дрели самостоятельно – Мои инструменты

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование. Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

  1. Станина или основание
  2. Передняя бабка
  3. Задняя бабка
  4. Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

  1. Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
  2. Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине. На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
  3. Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
  4. Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук. Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

  1. Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
  2. Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
  3. Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
  4. Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

  1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
  2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
  3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
  4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно. Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.

Публикации по теме

Токарный станок по металлу своими руками: видео, фото

Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок  своими руками.

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

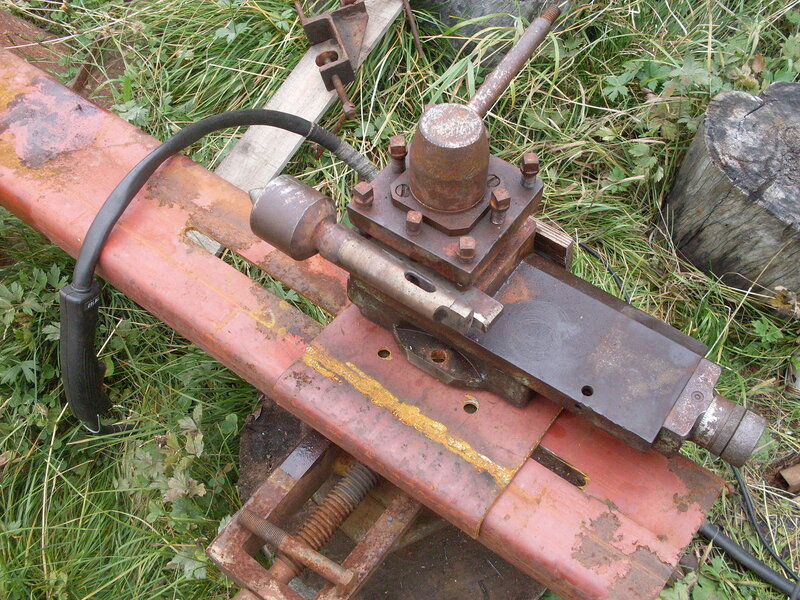

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

  1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
  2. подираем электродвигатель и устанавливаем его;
  3. согласно расчетам создаем ременную передачу в передней бабке;
  4. соединяем привод и ведомый центр, крепим кулачковый патрон;
  5. крепим резцедержатель, под который создаются салазки для подачи резца;
  6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.

Токарный станок своими руками — 89 фото постройки полноценного устройства

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Содержимое обзора:

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

  • Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
  • Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
  • Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
  • Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
  • Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

  • Цепной;
  • С помощью ремня;
  • Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

Обратите внимание!

  • конструкция собирается и разбирается в любой момент;
  • переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
  • экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

Обратите внимание!
  • по завершении компоновки станка необходимо проверить исправность.
  • электродвигатель в станке должен быть защищён кожухом;
  • мощность электродвигателя должна быть покрытой Вашей электросетью;
  • рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
  • при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
  • приступать к работе можно только используя средства защиты глаз от стружки;
  • после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Обратите внимание!

Фото токарного станка своими руками

видео инструкция как сделать самому

Порой дома требуется деталь вроде бы простая, но в магазине подходящей нет. Делать вручную долго, да и качество будет не то. Совсем беда, если необходимо изготовить несколько одинаковых изделий. В подобном случае хорошим подспорьем домашнему мастеру будет токарный станок из дрели, собранный своими руками. Главное преимущество устройств — универсальность. Мы расширяем область применения имеющегося инструмента. При том, что прежние его возможности никуда не деваются. Описание последовательности изготовления токарного станка своими силами является темой настоящей статьи.

Оглавление:

  1. Элементы устройства
  2. Требуемое оборудование и расходники
  3. Инструкция по сборке
  4. Рекомендации и видео уроки

Общие принципы работы

Схему самодельного токарного оборудования найти не проблема. Интернет ими пестрит, как чертежами и руководствами по эксплуатации. Но сделать станок, не представляя пусть в общих чертах принципа его работы, получится вряд ли. Усилие вращения нашего самодельного станка обеспечивает обычная электрическая дрель.

Поскольку для работы надо иметь свободные руки, ее необходимо как-то закрепить, соединив при этом с обрабатываемой деталью. Подобная схема давно реализована в токарном станке по дереву. Его мы и возьмем за основу нашего проекта.

Основные элементы устройства:

1. Станина — основа, на которой собраны остальные узлы. Ее размеры зависят от предполагаемых задач. В большинстве случаев достаточно длины 50-60 см. Для чего хватит основания около метра.

2. Передняя бабка подает на деталь усилие вращения. В нашем случае, это просто хомут, зажим, позволяющий надежно закрепить дрель, в патрон которой мы вставим заготовку из дерева, либо устройство для ее крепления.

Более сложный самодельный токарный аппарат предполагает наличие особого узла, позволяющего изменять скорость вращения. Его основа два подшипника, на которых установлен шпиндель. С одной стороны на нем закреплен шкив, с другой устройство для крепления заготовки. Передача вращения происходит с помощью приводного ремня плоской либо клиновидной формы. Подобное приспособление своими силами не сделать. Если вы в дальнейшем захотите усовершенствовать технологию обработки древесины на своем станке, шкивы, шпиндель и ремни придется заказывать и покупать.

3. Задняя бабка. Обеспечивает фиксацию обрабатываемой заготовки в нашем самодельном станке. Ее задача поддерживать деталь, давая ей свободно вращаться, но надежно предохраняя от сдвига в сторону. Задняя бабка должна свободно перемещаться вдоль по основанию и надежно фиксироваться в любом месте.

4. Суппорт или как еще называют это приспособление — подручник. В процессе работы на него опираются резцы (стамески).

5. Подручник перемещается перпендикулярно оси вращения заготовки и способен поворачиваться на угол 40-45 градусов.

Сборка станка и установка бабок

Используя чертежи и настоящее описание, собираем наши заготовки, в единый агрегат:

  • Первым делом крепим на конце станины отрезок бруса длиной 20 см, располагая его вдоль. Это будет основа передней бабки. Для ее крепления используем болты М10. Лишние концы обрезаем.
  • Самонарезающими шурупами крепим к брусу хомут для дрели. Вставляем зажимной болт.
  • Заготавливаем брус длиной 15 см под заднюю бабку. Сверлим поперек него сквозное отверстие.
  • Поскольку задняя бабка должна быть подвижной, прорезаем в станине сквозной продольный паз. Для этого используем лобзик, либо сверла и стамеску: бурим ряд отверстий и убираем дерево между ними, зачищаем паз наждачной бумагой.
  • Снизу брус задней бабки подгоняем по форме продольного паза основы. Делаем выступ, который должен свободно по нему двигаться, не давая всему узлу проворачиваться на штифте с гайкой.
  • Зажимаем заднюю бабку болтом с шайбами и гайкой.

Технология перемещения конструкции проста: ослабив гайку, двигаем деревянный брус вдоль станины, зажав — надежно фиксируем.

  • Вставляем в хомут дрель. Чтобы не повредить, подкладываем лист резины. Зажимаем.
  • Ориентируясь по оси вращения дрели, саморезами крепим к брусу задней бабки швеллер, куда вкручена шпилька с центрирующим конусом.

Подручник (суппорт)

Подручник для опирания резцов дает опору стамеске в любом месте обрабатываемой детали. Для этого его крепление должно позволят перемещение как перпендикулярно оси вращения, так и вдоль. Все это получится сделать своими силами, если следовать дальнейшему руководству:

  • Берем заготовленную ранее дощечку, болтом М10 крепим к ней брусок. К нему в свою очередь, шурупами привинчиваем стальную пластину упора.

Если взглянуть сбоку конструкция напоминает букву «П», положенную на бок. Единственно, верхняя «нога» гораздо короче нижней.

  • В дощечке прорезаем продольный паз, так как мы это делали в станине. Болтом и гайкой крепим ее поверх паза, прокладывая шайбу и гровер.

Схема такая же, как у задней бабки: ближе или дальше к заготовке суппорт движется по пазу и фиксируется болтом. При необходимости поворота осью служит болт крепления бруска к дощечке.

Поставим станок из дрели на ножки из бруса по краям. Это необходимо, чтобы головки крепления задней бабки и подручника могли свободно двигаться.

Последний элемент, который придется сделать самому — электрическая часть. Рядом с задней бабкой крепим к телу станка розетку, и через выключатель подсоединяем к ней кабель с вилкой. Зафиксировав пускатель дрели боковой кнопкой, втыкаем ее шнур в розетку. Теперь, чтобы запустить наш самодельный станок достаточно щелкнуть выключателем.

Как все это работает

Небольшая инструкция, чтобы лучше разобраться в устройстве станка из дрели:

  • Чтобы заготовка не проворачивалась, упираем один торец детали в зубцы фрезы закрепленной в патроне дрели.
  • Подводим заднюю бабку вплотную к противоположному концу заготовки. Фиксируем ее к станине. Затем выдвигаем шпильку, вращая ее по резьбе. Прижимаем деталь центрирующим конусом, затягиваем пиноль гайкой.
  • Подводим подручник с минимальным зазором к древесине. Фиксируем, зажимая гайку.
  • Включаем станок.
  • Резец (стамеску) опускаем на суппорт, режущий конец подводим к дереву, начинаем работу.

Выточенную деталь снимаем со станка, отпустив заднюю бабку. При необходимости обрезаем торцы. Если требует технология — обрабатываем древесину олифой или морилкой.

Заключительные рекомендации и подборка видео инструкций

После окончательной подгонки всех элементов станок желательно снова разобрать. Затем зачистить шкуркой выступы и углы, окрасить горячей олифой. Металлические детали покрыть битумным лаком. Для удобства фиксации задней бабки и подручника вместо обычных гаек лучше подойдут барашковые. Этот же вариант применим и для хомута, удерживающего дрель. Разумеется, особо сложную деталь самодельным токарным агрегатом не сделать, но в домашнем хозяйстве такого обычно и не требуется.

Токарный станок по металлу своими руками – чертежи, видео, фото

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.




Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками



Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу


На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок




Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.



Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка



Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.





В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид
Передняя бабка
Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.




Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как использовать токарный станок по металлу — Руководство для новичков

Последнее обновление: 29 апреля 2021 г., Чарльз Уилсон

Вы начали работать на заводе или у вас есть предстоящий школьный проект? Или у вас есть план открыть свою новую домашнюю мастерскую и попробовать сначала провести тест на токарном станке по металлу для начинающих?

Вы можете иметь теоретические знания практически обо всем на заводе. Но есть ли у вас полевой опыт?

Ответ может быть «нет». Ну, не о чем беспокоиться.Многие новички чувствовали то же самое.

Теперь, возможно, вам придется поработать токарным станком по металлу. И вы не можете не нервничать по этому поводу.

Неважно, я здесь, чтобы помочь вам решить эту проблему. Прежде чем приступить к рабочему процессу, давайте рассмотрим, что такое токарный станок по металлу.

Что такое токарный станок по металлу?

Токарный станок по металлу — это устройство для механической обработки, используемое для формования металлических деталей путем удержания и вращения их на токарном станке. В то же время насадка для резания продвигается вперед в работу для резания.

Токарный станок в настоящее время много разрабатывался для изготовления резьбы, сверления, нарезания, нарезания резьбы, токарной обработки и т. Д. По металлу. В отличие от этого, базовый токарный станок был разработан для резки только цилиндрической металлической заготовки.

Более подробную информацию о токарных станках по металлу читайте здесь.

Что необходимо знать перед запуском

Токарный станок имеет два конца: передняя бабка, которая вращается, и задняя бабка, которая остается неподвижной, чтобы поддерживать заготовку. На токарных станках есть два типичных размера, на которые стоит обратить внимание. Один — это расстояние между центрами передней бабки и задней бабкой, перемещающей ее в конец.

Другой размер называется высотой центра. Обычно это дает представление об измерении поворота при покупке токарного станка. Размер поворота обозначает расстояние между центром передней бабки и станиной.

Некоторые небольшие токарные станки по металлу имеют только три скорости или двигатели постоянного тока с широтно-импульсной модуляцией. Напротив, у некоторых могут быть коробки передач, которые могут быть даже до 6-ступенчатой ​​коробки передач, начиная со 140 до 1710 об / мин для вращения шпинделей.

Однако некоторые шестерни некоторых токарных станков изменяют скорость ходового винта.

Как использовать токарный станок по металлу: общие шаги

Это скорее тема, которую, скорее, нужно продемонстрировать на видео. Токарные станки по металлу используются для множества проектов. Каждый из них отличается такими операциями, как резка, сверление, растачивание и т. Д.

По сути, токарный станок позволит вам придать любому объекту цилиндрическую форму. Это может быть блок из дерева, металла, стали, пластика, алюминия, акрила и многих других.В отличие от токарных станков по дереву, токарные станки по металлу могут работать с любыми возможными материалами, если резцы достаточно прочные и острые, чтобы справиться с ними.

Невозможно описать все в одной статье, так как главный аспект — как запустить машину. Но поскольку вы сегодня мой гость, я хотел бы дать вам простой и легкий шаг, чтобы получить представление о том, что это может быть.

Представьте, что вы купили новый токарный станок и теперь готовы к первому повороту. Все шаги здесь помогут вам представить сценарий.Вам лучше искать каждый шаг на YouTube, чтобы увидеть демонстрационные видеоролики.

Основные этапы использования токарных станков по металлу

  1. Во-первых, вам необходимо настроить токарный станок и режущий инструмент в соответствии с вашим проектом. Небольшие настольные токарные станки обычно устанавливают на прочном верстаке или пьедестале.
  2. Установите заготовку в переднюю бабку токарного станка с помощью держателя, называемого «кулачковый патрон».
  3. Большинство современных мини-токарных станков оснащены защитой патрона. Наденьте эту защиту, выберите направление вращения и включите токарный станок.
  4. Вращайте токарный станок с определенной частотой вращения и никогда не забывайте надевать защитное снаряжение.
  5. Теперь медленно переместите резцедержатель рядом с вращающейся заготовкой и попробуйте сделать легкий проход.
  6. Сдвиньте каретку в соответствии с вашими потребностями, чтобы установить режущий инструмент.
  7. Существуют разные типы режущих инструментов для выполнения различных операций. Медленно соскребите материал с поверхности смонтированной заготовки. Продолжайте до конечного результата.
  8. Выключите выключатель после выполнения первого прохода света и продолжайте движение.
  9. После выполнения проходов с инструментами теперь у вас будет деталь, движущаяся к желаемой форме — например, дверные ручки, металлические молотки, кольца для ключей, металлические кольца, резьба и т. Д.

Теперь я знаю, что легче сказать чем сделано, потому что в этом гораздо больше.

Есть несколько методов для завершения процесса, таких как токарная обработка, снятие фаски, сверление, растачивание отверстий, нарезание резьбы, отрезка и т.д. У каждого своя уникальная техника и результаты.

Итак, вам нужно набраться терпения и дать ему время, чтобы освоить все процессы, поскольку к нему нет ярлыка.

Давайте перейдем к более сложному.

Сверление на токарном станке

Вы также можете высверлить деталь в центре с помощью задней бабки. Используйте рычаг в задней части задней бабки, чтобы вставить сверлильный инструмент и зафиксировать его.

Поднесите его к вращающейся заготовке, и все. Вы можете проделать в объекте отверстие. Не забывайте использовать смазку во время сверления, так как это продлит срок службы вашего инструмента.

Сверление займет всего четыре шага, если вы сделаете это машинным способом.Итак, вот шаги:

1. Центровочное сверление

Целью центрирования является то, чтобы наши отверстия начинались точно по оси токарного станка. Центровочное сверло, в отличие от обычного сверла, очень жесткое, оно короткое и режет прямо в точке, чего нет у обычных сверл. Это позволяет нам начать это отверстие прямо на центральной оси, так что все наши последующие инструменты будут естественно направляться туда, куда мы хотим.

Установите высокую скорость вращения шпинделя, потому что поверхностный центр сверла будет очень низким, и вам потребуется подходящее количество футов в минуту для режущих кромок на центральных сверлах.Установите их как минимум на 1000 об / мин, хватит.

Также нанесите немного смазочно-охлаждающей жидкости на центральное сверло.

Пилотное бурение

Первая цель пилотного бурения — обеспечить прямолинейность сверла большего размера, а вторая — создать зазор для вершины долота на конце большего сверла.

Потому что, если острие долота слишком велико, резать нельзя. Итак, вам нужно получить разрешение на это.

Тогда вам также необходимо удалить стружку с вашего сверла.Простой способ очистить стружку — разблокировать заднюю бабку, выдвинуть всю заднюю бабку, а затем задвинуть ее обратно, что позволит вам как бы сохранить настройки на поршне задней бабки.

Сверло большего размера

Пришло время начать сверление, чтобы создать внутри большое отверстие.

Итак, вставьте сверло большего размера и пройдите примерно на 0,5 миллиметра ниже вашего окончательного размера развертки, и теперь ваш токарный станок замедлится на 60%.

После этого вы сможете спуститься до последней глубины.Поэтому ослабьте заднюю бабку и выдвиньте сверло обратно.

Развертка для сверления

Пришло время сверлить с помощью нашей развертки.

  • Во-первых, я хочу, чтобы вы запомнили: никогда не запускайте их в обратном направлении. Это правило номер один.
  • Во-вторых, не пытайтесь откручивать его, если это возможно, потому что вы испортите режущие кромки на них.

Наконец, пришло время поднять развертку с помощью токарного станка. Попытайтесь запомнить и здесь несколько вещей —

  • Используйте много смазочно-охлаждающей жидкости во время сверления.
  • Шпиндель вращается медленнее, чем при обычном сверлении. Например, 250-300 об / мин были бы идеальными.
  • Очищайте фишку почаще, потому что у нее нет спиральных канавок, как у женских. Прежде всего, будьте с ними очень терпеливы.

Итак, это буквально все, что вам нужно для работы на токарном станке по металлу. Если вы все же хотите что-то узнать подробнее, вы всегда можете связаться со мной лично.

Заточка сверл на токарном станке по металлу

Допустим, вы хотите заточить сверла на токарном станке по металлу, что в большинстве случаев выполняется с помощью шлифовального инструмента.

При заточке бит вам потребуется немного алюминия и кусочек алюминия. Перед тем, как начать, вам нужно понять некоторые термины биты.

Посмотрите на фрезу под разными углами, и вы обнаружите на ней некоторые грани. Они называются задними граблями, то есть углом на вершине долота.

Есть положительные, отрицательные и нулевые задние грабли, если вы видите их сбоку. Отрицательные биты обычно используются для резки с большим усилием. В этой операции мы будем использовать положительные грабли.

Есть еще грабли боковые; этот угол также влияет на рассеивание стружки и нагрев.

Радиус носа — это еще одна вещь, которую я бы посоветовал, чтобы ваша коронка быстрее не растрескалась или не выламывалась.

Когда дело доходит до заточки сверла, нужно учитывать задний угол. Подумайте о фигуре, идущей слева от вас. Если вы поместите биту горизонтально по отношению к объекту, она будет поворачиваться, а если вертикально, она будет обращена лицом.

Если вы хотите отрезать уступ, убедитесь, что между заготовкой и фрезой есть зазор. Следующее, что вам нужно сделать, это сосредоточить свой бит. Что бы это ни было, трехкулачковый или четырехкулачковый патрон, соедините патроны вместе с помощью ключа для патрона.

Рабочий процесс

Теперь вставьте биту в держатель и как следует затяните. Поднесите резцедержатель с установленной на нем битой как можно ближе к центру патрона. Найдите точный центр патрона и затяните держатель инструмента, когда закончите.

Поместите алюминиевую деталь, которую мы используем, между губками патрона и как следует затяните.Включите отжим. Помните, что центрирование, которое вы сделали, не всегда может быть идеальным, поэтому вам, возможно, придется внести некоторые коррективы в зависимости от разреза.

Затем вручную поднесите резцедержатель ближе к заготовке и по горизонтали с алюминием токарной обработки. Вы можете видеть угол, позволяющий локонам, выходящим из куска, опускаться обратно и сниматься с насадки. Он не собирается торчать в патрон или вращающийся компонент.

Переместите биту по вертикальной линии с алюминием, и она выполнит торцевание.Таким образом, вы можете выполнять как точение, так и торцевание на одной и той же долоте. Этот тип торцевой резки обычно подходит для мягких материалов, таких как сталь, алюминий и т. Д.

Хороший способ убедиться, что сверло все еще отцентрировано, — это найти края на лицевой поверхности. Если есть, то переместите немного выше, и этого будет достаточно.

Несколько советов, которые помогут вам оставаться в безопасности

  • Старайтесь избегать платьев с длинными рукавами во время работы. Не носите галстук, фартук или что-нибудь, что вешает трубку. Перед началом работы снимите кольца и часы.
  • Каждый раз, когда вам нужно выполнить регулировку, остановите токарный станок.
  • Никогда не удаляйте стружку и стружку руками. Используйте плоскогубцы или кисть.
  • Подождите, пока токарный станок полностью не остановится, прежде чем изменять скорость шпинделя.
  • Во время работы использовать защитные очки.
  • Не забывайте снимать ключи и шпонки перед началом работы.
  • Острые фрезы, центры и сверла могут быть опасными, поэтому обращайтесь с ними осторожно.
  • Сохраняйте полную концентрацию на том, что вы делаете.Незначительное невнимание может стать причиной серьезной аварии.

Автоматическая подача для простоты работы

Ручная подача выполняла весь процесс. Но токарные станки могут иметь автоматическую подачу. Автоматическая подача относится к шестерням, установленным на задней части вашего токарного станка. Вы можете менять эти разные шестерни на разные скорости для таких операций, как нарезание резьбы и так далее.

На задней стороне дверцы коробки передач вы найдете таблицу о том, какие передачи вы используете, для какой работы, скорости и т. Д. Активация автоматической подачи сократит объем вашей работы и автоматически подтянет подачу к передней бабке.

Их можно использовать как для торцевания, так и для токарной обработки, поскольку есть автоматическая подача как внутрь, так и наружу.

Использование Live Center

Вместо того, чтобы иметь небольшой кусок заготовки, если у вас есть более длинный, вы должны поддерживать его в конце для выполнения токарной операции. Вы можете поддерживать объект с помощью живого центра с подшипниками и вращаться вместе с объектом.

Четыре рекомендуемых токарных станка по металлу для начинающих машинистов

Вот несколько токарных станков по металлу, которые я бы порекомендовал всем, независимо от опыта.Кроме того, вы можете проверить рекомендованные мной мини-токарные станки для более широкого обзора и возможностей.

Я бы также посоветовал проверить свои рекомендации и контрольный список перед покупкой.

1. Токарный станок по металлу BestEquip 7 ″ x 14 ″ : В целом лучший

  • 7 ″ поворотный и 14 ″ между центрами
  • Двигатель: 550 Вт постоянного тока, однофазный
  • Скорость вращения шпинделя: 0-2250 об / мин
  • Бесступенчатая регулировка скорости
  • Поворот через поперечные салазки: 110 мм
  • Конус задней бабки: Mt2
  • Конус шпинделя: Mt3
  • Перемещение поперечных салазок: 65 мм (2. 53 ″)
  • Диаметр патрона: 100 мм (3,94 ″)
  • дюйм Резьба: 12-52 TPI
  • Точность шпинделя: 0,01 мм
  • Вес: 101,9 фунта

2. Grizzly G8688 7 дюймов x 12 дюймов Mini Токарный станок по металлу

  • Станина 12 дюймов, расстояние между центрами 36 дюймов
  • Двигатель: 2 л.с., 220 В, однофазный, 1725 об / мин
  • Скорость шпинделя: 9 скоростей (70-1400) об / мин
  • Ширина станины: 7 -1/4 ″
  • Отверстие шпинделя: 1,57 ″
  • Конус шпинделя: MT # 5a
  • Конус задней бабки: MT # 3
  • Один подвижный центр MT # 3
  • Две мертвые точки MT # 3
  • Поворот над крестовиной слайд: 7 ″
  • Вес: 1251 фунт
  • Гарантия: 2 года

3.Модернизированная версия Mophorn 7 × 12 Токарный станок по металлу 550 Вт

  • Поворот станины 9 дюймов и расстояние между центрами 19 дюймов
  • Двигатель: 0,75 л. с., 110 В, 1 фаза, 9 А, 1720 об / мин
  • Скорость: 6 скоростей (130-2000) об / мин
  • Отверстие шпинделя: 0,78
  • Конус шпинделя: MT # 3
  • Поворот по поперечному суппорту: 5 ″
  • Поворот над суппортом: 5 ″
  • Поперечный ход суппорта: 4-1 / 4 ″
  • Сложный ход: 1- 7/8 ″
  • Ход каретки: 16 ″
  • MT # 2 мертвая точка
  • MT # 3 мертвая точка
  • Вес: 304 фунта
  • Гарантия: 2 года

4.Токарный станок по металлу BestEquip 8 × 16 дюймов, 750 Вт

  • Поворот станины 7 дюймов и расстояние между центрами 12 дюймов
  • Двигатель: 550 Вт, 110 В, 1 фаза
  • Скорость шпинделя: 02250 об / мин с переменной скоростью
  • Диаметр отверстия шпинделя: 0,83 дюйма
  • Точность шпинделя: 0,0004 ″
  • Поворот над поперечными суппортами: 4,3
  • Перемещение верхних суппортов: 1,38 ″
  • Поперечное перемещение суппортов: 2,56 ″
  • Конус задней бабки: MT2
  • Конус шпинделя: MT3
  • И вперед, и назад
  • Вес: 57. 2 фунта
  • Гарантия: Связаться с продавцом

Заключение

Будь то хобби или работа, обучение работе на токарном станке по металлу может дать вам ряд преимуществ. Вы можете самостоятельно изготовить разного рода предметы для домашнего обихода и так далее. Кроме того, если вы научитесь правильно обращаться с этим устройством, оно может даже обеспечить вам хорошо оплачиваемую карьеру.

В этой статье я изо всех сил старался вкратце описать все, что вам нужно для изучения и работы на токарном станке.

И последнее, но не менее важное: старайтесь не брать слишком много материала сразу; сделайте меньшие части, если можете. Работайте с терпением, начинайте работу медленно и измеряйте свою работу по ходу.

Изучение различных частей токарного станка

Токарный станок — это основной станок, используемый в обрабатывающей промышленности. Среди прочего, с его помощью можно резать, шлифовать и точить заготовки. Не путать с фрезерными станками, токарные станки предназначены для вращения заготовки относительно инструмента. Заготовка вращается относительно неподвижного инструмента, такого как лезвие или сверло. Хотя существуют разные типы токарных станков, большинство из них имеют несколько основных деталей, облегчающих их работу.

Кровать

Станина — это большая горизонтальная конструкция или балка, которая используется для поддержки других частей токарного станка, таких как передняя бабка и задняя бабка. За исключением токарных станков по дереву, почти все станки имеют станину. Это длинная платформа, на которой установлены эти детали.

Передняя бабка

На краю кровати находится передняя бабка.Прижатая к концу, передняя бабка обеспечивает вращательную силу для операций токарного станка. Он содержит подшипники, используемые токарным станком для вращения заготовки относительно резца.

Задняя бабка

Как вы уже догадались, задняя бабка находится на конце токарного станка, противоположном передней бабке. Задняя бабка, также известная как «свободная головка», оснащена невращающимся цилиндром, который можно использовать для различных целей, например, для удержания насадок или поддержки заготовок во время их вращения.

Каретка

Токарные станки также имеют каретку, которая расположена между передней и задней бабками. Каретка отвечает за направление резца при резке заготовки или других манипуляциях с ней.

Ноги

Конечно, ноги — это вертикальные конструкции на токарном станке, которые обеспечивают повышенную рабочую поверхность. Однако в токарных станках не используются какие-либо ножки. Из-за большого веса токарные станки коммерческого класса обычно имеют ножки, которые крепятся болтами к полу, на котором он установлен.Прикручивание ножек вниз позволяет токарному станку оставаться устойчивым даже при большой нагрузке.

Поперечный суппорт

Поперечный суппорт — это деталь, находящаяся в верхней части токарного станка, которая позволяет резцу перемещаться вперед и назад.

Седло

Седло находится на верхней части токарного станка. Технически седло является частью каретки. Имея H-образную форму, он отвечает за поддержку поперечных движений скольжения.

Фартук

Фартук — это часть токарного станка, закрепленная на опоре.Он предназначен для удержания шестерен, рычагов и других компонентов, которые толкают поперечный суппорт. Наряду с седлом фартук является ключевым компонентом каретки, которая, как упоминалось выше, используется для направления резца токарного станка.

Нет тегов для этого сообщения. Токарный станок

— Энциклопедия Нового Света

Малый токарный станок по металлу.

A Токарный станок — это станок, который вращает блок материала для выполнения различных операций, таких как резка, шлифование, накатка, сверление или деформация с помощью инструментов, которые применяются к заготовке для создания объекта, который имеет симметрию относительно оси вращение.

История токарных станков насчитывает более 3000 лет. Свидетельства существования токарных станков были найдены еще в 700– гг. До н. Э. Были даже изображения станков в египетских гробницах, датируемые 300– гг. До н. Э.

Станки токарные используются в токарном и металлообрабатывающем производстве, а также в обработке металла и стекла. Токарный станок, используемый для работы с глиной, более известен как гончарный круг. Металлообрабатывающие станки, оснащенные наиболее подходящим оборудованием, также могут использоваться для производства большинства тел вращения, плоских поверхностей и винтовой резьбы или спиралей.На токарных станках для декоративных работ можно производить трехмерные твердые тела невероятной сложности. Материал удерживается на месте одним или двумя центрами , по крайней мере один из которых может перемещаться горизонтально, чтобы приспособиться к материалам различной длины. Примеры объектов, которые могут быть изготовлены на токарном станке, включают держатели для подсвечников, кий, ножки стола, чаши, бейсбольные биты, коленчатые и распределительные валы.

Фигуры фигурные на токарном станке.

Основные категории станков токарных

Кий токарный

Токарные станки

работают аналогично токарным и прядильным станкам, обеспечивая идеально радиально-симметричный рез для бильярдных киев. Их также можно использовать для полировки киев, которые носили годами.

Станки стеклообрабатывающие

Стеклообрабатывающие станки аналогичны по конструкции другим станкам, но заметно отличаются способом модификации заготовки. Станки для обработки стекла медленно вращают полый стеклянный сосуд над пламенем с постоянной или переменной температурой. Источник пламени может быть либо ручным, либо установленным на банджо / поперечных суппортах, которые можно перемещать по станине токарного станка. Пламя служит для размягчения обрабатываемого стекла, так что стекло в определенной области обрабатываемой детали становится податливым и подвергается формованию либо путем надувания («выдувание стекла»), либо путем деформации с помощью термостойкого инструмента.Такие токарные станки обычно имеют две передние бабки с зажимными патронами, удерживающими работу, и расположены так, что обе они вращаются вместе в унисон. Воздух может подаваться через шпиндель патрона передней бабки для выдувания стекла. Инструменты для деформации стекла и трубки для надувания (надувания) стекла обычно переносятся вручную.

При алмазной токарной обработке используется управляемый компьютером токарный станок с алмазным наконечником для изготовления прецизионных оптических поверхностей из стекла или других оптических материалов. В отличие от обычного оптического шлифования, сложные асферические поверхности можно легко обрабатывать.Вместо «ласточкин хвост», используемых на суппорте инструмента на токарном станке по металлу, пути обычно плавают на воздушных подшипниках, а положение инструмента измеряется с помощью оптической интерферометрии для достижения необходимого стандарта точности для оптических работ. Готовая заготовка обычно требует небольшого количества последующей полировки обычными методами, чтобы получить готовую поверхность, достаточно гладкую для использования в линзе, но время грубой шлифовки значительно сокращается для сложных линз.

Станки токарные по металлу

При прядении металла диск из листового металла удерживается перпендикулярно главной оси токарного станка, а инструменты с полированными наконечниками (ложки) удерживаются вручную, но прижимаются рукой к неподвижным стойкам для создания большого крутящего момента / давление, которое деформирует прядильный лист металла.

Токарные станки по металлу почти так же просты, как токарные станки по дереву (и на данный момент токарные станки, которые используются для прядения металла, почти всегда — это токарные станки по дереву ). Как правило, для токарных станков по металлу требуется поставляемая пользователем осесимметричная оправка, обычно сделанная из дерева, которая служит шаблоном для формования заготовки (можно сделать несимметричные формы , , но это очень продвинутая технология). Например, если вы хотите сделать чашу из листового металла, вам понадобится цельный кусок дерева в форме чаши; если вы хотите сделать вазу, вам понадобится цельный шаблон вазы и т. д.

С появлением высокоскоростной промышленной штамповки под высоким давлением, формование металла стало менее распространенным, чем когда-то, но все же ценным методом для производства единичных прототипов или небольших партий, где штамповка была бы неэкономичной.

Станки токарные металлообрабатывающие

В токарном станке для металлообработки металл удаляется с заготовки с помощью закаленного режущего инструмента, который обычно крепится к твердой подвижной опоре, называемой «стойкой для инструмента», которая затем перемещается к заготовке с помощью маховиков и / или двигателей, управляемых компьютером.

Стойка инструмента приводится в действие ходовыми винтами, которые могут точно позиционировать инструмент в различных плоскостях. Стойка для инструмента может приводиться в движение вручную или автоматически для выполнения черновых и чистовых пропилов, необходимых для поворота заготовки до желаемой формы и размеров, или для нарезания резьбы, червячных передач и т.д. обеспечивают охлаждение, смазку и очистку детали от стружки. Некоторые токарные станки могут работать под управлением компьютера для массового производства деталей (см. «Компьютер с числовым управлением»).

Токарные станки для металлообработки обычно оснащены зубчатой ​​передачей с переменным передаточным числом для приведения в движение главного ходового винта. Это позволяет нарезать резьбы разного шага. Некоторые старые зубчатые передачи заменяются вручную с помощью сменных шестерен с различным числом зубьев, в то время как более современные или сложные токарные станки имеют коробку быстрой смены , которая обеспечивает обычно используемые передаточные числа с помощью рычага.

Резьба, которую можно нарезать, в некотором смысле определяется шагом ходового винта: токарный станок с метрическим ходовым винтом легко нарежет метрическую резьбу (включая BA), а резьба с имперским ходовым винтом легко нарежет резьбу в британской системе единиц. такие потоки, как BSW или UTS (UNF, UNC).

Заготовка может поддерживаться между парой точек, называемых центрами, или она может быть прикреплена болтами к лицевой пластине или удерживаться в патроне. Патрон имеет подвижные губки, которые надежно удерживают заготовку.

Токарно-орнаментальные станки

Токарно-винторезный станок был разработан примерно в то же время, что и промышленный токарно-винторезный станок в девятнадцатом веке. Применяли не для изготовления практических предметов, а для декоративных работ — токарная обработка . Используя аксессуары, такие как горизонтальные и вертикальные режущие рамки, эксцентриковые и эллиптические патроны могут быть произведены с помощью различных генеративных процедур. Токарный станок специального назначения, двигатель с розеткой, также используется для декоративной токарной обработки, в частности, для токарной обработки двигателей, обычно драгоценных металлов, например, для украшения корпусов карманных часов. Помимо широкого набора принадлежностей, эти токарные станки обычно имеют сложное устройство деления, позволяющее точно вращать оправку. Резка обычно выполняется вращающимися фрезами, а не непосредственно вращением самой работы. Из-за сложности полировки такой обработки обрабатываемые материалы, такие как дерево или слоновая кость, обычно довольно мягкие, а резак должен быть исключительно острым.Лучшими декоративными токарными станками обычно считаются те, которые были изготовлены Хольцапффелем на рубеже XIX века.

Редуктор токарный

Многие типы токарных станков могут быть оснащены дополнительными компонентами, позволяющими воспроизводить изделие: исходное изделие устанавливается на одном шпинделе, заготовка устанавливается на другом, и, когда оба вращаются синхронно, один конец руки «показывает» «оригинал и другой конец руки» вырезают «дубликат.

Редукционный токарный станок — это специализированный токарный станок, который разработан с этой функцией и включает механизм, аналогичный пантографу, так что, когда «считывающий» конец руки считывает деталь размером один дюйм (например) режущий конец руки создает аналогичную деталь, которая составляет (например) четверть дюйма (уменьшение 4: 1, хотя при соответствующем оборудовании и соответствующих настройках возможен любой коэффициент уменьшения).

Редукционные токарные станки используются в чеканке монет, где гипсовый оригинал (или мастер-образец, сделанный из гипсового оригинала, или мастер-образец с медной оболочкой, сделанный из гипсового оригинала, и т. мастер умирает.

Станки токарно-карусельные

Токарный станок, на котором бревна хвойных пород обрабатываются очень острым лезвием и снимаются в одном непрерывном или полунепрерывном рулоне. Изобрел Иммануил Нобель (отец более известного Альфреда Нобеля).Первые такие токарные станки были созданы в США в середине девятнадцатого века.

Станки деревообрабатывающие

Современный токарный станок по дереву.

Станки деревообрабатывающие — старейшая разновидность. Все остальные разновидности произошли от этих простых токарных станков. Регулируемая горизонтальная металлическая направляющая — подставка для инструмента — между материалом и оператором позволяет размещать формовочные инструменты, которые обычно переносятся вручную. При работе с деревом обычно после придания формы прижимают и скользят наждачной бумагой по все еще вращающемуся объекту, чтобы сгладить поверхность металлическими инструментами для придания формы.

Существуют также токарные станки по дереву для изготовления чаш и тарелок, у которых нет горизонтальной металлической направляющей, так как чашу или тарелку нужно удерживать только одной стороной за металлическую лицевую панель. Без этой направляющей существует очень небольшое ограничение по ширине оборачиваемой детали. Более подробную информацию можно найти на странице токарной обработки древесины.

Станки токарные часовщики

Токарные станки для часовых мастеров — это хрупкие, но точные токарные станки для металлообработки, обычно не имеющие приспособлений для нарезания винтов, и они до сих пор используются часовыми мастерами для таких работ, как токарная обработка балансирных валов.Ручной инструмент, называемый гравером, часто используется вместо скользящего инструмента. Оригинальные токарные станки для часовщиков представляли собой простой токарный станок с мертвой точкой с подвижной опорой и двумя незакрепленными передними стойками. Изделие вращалось с помощью лука, обычно из конского волоса, обернутого вокруг него.

Детали токарного станка

Токарный станок может иметь или не иметь подставку (или ножки), которая находится на полу и поднимает станину токарного станка на рабочую высоту. Некоторые токарные станки маленькие, устанавливаются прямо на верстак или стол и не имеют подставки.

У всех токарных станков есть «станина», которая (почти всегда) является горизонтальной балкой (хотя некоторые токарные станки с ЧПУ имеют вертикальную балку для станины, чтобы стружка или стружка падали со станины.

На одном конце станины (почти всегда слева, когда оператор смотрит на токарный станок) находится «передняя бабка». Передняя бабка содержит высокоточные вращающиеся подшипники.

В подшипниках вращается горизонтальная ось, ось которой параллельна станине, называемая «шпинделем». Шпиндели часто бывают полыми и имеют внешнюю резьбу и / или внутренний конус Морзе на «внутренней стороне» (т.е.е., направо вправо / в сторону станины), с помощью которых аксессуары, удерживающие заготовку, могут быть установлены на шпиндель. Шпиндели также могут иметь внешнюю резьбу и / или внутренний конус на их «внешнем» (т.е. обращенном от станины) конце и / или могут иметь маховик или другой вспомогательный механизм на своем внешнем конце. Шпиндели приводятся в действие и сообщают движение заготовке.

Шпиндель приводится в движение либо педалью от педали и маховика, либо ременной передачей к источнику питания.В некоторых современных токарных станках этот источник питания представляет собой встроенный электродвигатель, часто либо в передней бабке, слева от передней бабки, либо под передней бабкой, скрытой в стойке. Известно, что некоторые амиши покупают современные токарные станки, снимают электродвигатель, а затем переделывают их для работы с кожаными ремнями от вала воздушной линии.

На другом конце станины (почти всегда справа, когда оператор смотрит на токарный станок) может быть задняя бабка. Не все токарные станки имеют задние бабки. Задняя бабка обеспечивает вспомогательную опору для заготовки.Задние бабки не приводятся в действие.

Токарные станки для металлообработки имеют «поперечные суппорты», которые представляют собой плоскую деталь, которая сидит поперек станины и может быть повернута под прямым углом к ​​станине. На поперечном суппорте находится стойка для инструментов, на которой находится режущий инструмент, снимающий материал с заготовки. Может быть, а может и не быть ходовой винт, который перемещает поперечный суппорт по станине.

Токарные станки по дереву и прядению металла не имеют поперечных салазок, но имеют «банджо», которые представляют собой плоские детали, которые располагаются на станине крест-накрест. Положение банджо можно отрегулировать вручную; передача не задействована. Вертикально от банджо поднимается стойка для инструментов, наверху которой расположена горизонтальная «подставка для инструментов». При токарной обработке древесины ручные инструменты упираются в опору для инструмента и вставляются в заготовку. При прядении металла дополнительный штифт поднимается вертикально от опоры для инструмента и служит точкой опоры, на которую инструменты могут быть закреплены в заготовке.

Принадлежности

Если на заготовке не нарезан конус, который идеально соответствует внутреннему конусу в шпинделе, или имеет резьбу, которая идеально соответствует внешней резьбе на шпинделе (две вещи, которые почти никогда не случаются), для установки заготовки необходимо использовать приспособление. к шпинделю.

Заготовку можно привинтить или прикрутить к лицевой панели, большому плоскому диску, который крепится к шпинделю. В качестве альтернативы можно использовать собачки для лицевой панели, чтобы закрепить изделие на лицевой пластине.

Заготовку можно зажать в трех- или четырехкулачковом патроне, который устанавливается непосредственно на шпиндель.

При прецизионной работе (и в некоторых типах повторяющейся работы) цилиндрические детали неизменно удерживаются в цанге, вставленной в шпиндель и закрепленной либо дышлом, либо колпачком, закрывающим цангу на шпинделе.Подходящие цанги также можно использовать для крепления квадратных заготовок.

Мягкую заготовку (деревянную) можно зажать между центрами с помощью цилиндрического привода на передней бабке, который врезается в дерево и передает ей крутящий момент.

Живой центр (вверху) и мертвая точка (внизу) .

В шпинделе передней бабки используется мягкая мертвая точка, так как деталь вращается вместе с центром. Поскольку центр мягкий, его можно поправить перед использованием. Включенный угол — 60 градусов.Традиционно используется жесткая мертвая точка вместе с подходящей смазкой в ​​задней бабке для поддержки заготовки. В современной практике мертвая точка часто заменяется живым центром или (вращающимся центром), поскольку она свободно вращается вместе с деталью, как правило, на шарикоподшипниках, уменьшая тепло трения, что особенно важно при высоких оборотах. Держатель токарного станка также может использоваться при токарной обработке между двумя центрами.

При токарной обработке древесины одним из подтипов активного центра является центр чашки, который представляет собой металлический конус, окруженный кольцевым металлическим кольцом, что снижает вероятность раскола заготовки.

Круглая металлическая пластина с равномерно расположенными отверстиями по периферии, прикрепленная к шпинделю, называется «индексной пластиной». С его помощью можно повернуть шпиндель на точное количество градусов, а затем зафиксировать его на месте, облегчая повторные вспомогательные операции, выполняемые с заготовкой.

Режимы использования

Когда заготовка закреплена между передней и задней бабками, это называется «между центрами». Когда заготовка поддерживается с обоих концов, она более устойчива, и к заготовке можно приложить большее усилие с помощью инструментов под прямым углом к ​​оси вращения, не опасаясь, что заготовка может вырваться.

Когда заготовка закреплена только на шпинделе на конце передней бабки, работа называется «торцевой». Когда заготовка поддерживается таким образом, меньшее усилие может быть приложено к заготовке с помощью инструментов под прямым углом к ​​оси вращения, чтобы заготовка не рвалась. Таким образом, большая часть работы должна выполняться в осевом направлении, по направлению к передней бабке или под прямым углом, но осторожно.

Когда деталь устанавливается с определенной осью вращения, обрабатывается, а затем повторно устанавливается с новой осью вращения, это называется «эксцентриковым точением» или «многоосевым точением».«В результате различные поперечные сечения заготовки являются осесимметричными, но заготовка в целом не осесимметрична. Этот метод используется для распределительных валов, различных типов ножек стульев и т. Д.

Сорта

Самые маленькие токарные станки — это «токарные станки для ювелиров» или «токарные станки для часовщиков», которые достаточно малы, чтобы их можно было держать одной рукой. Хотя детали, обрабатываемые на токарных станках ювелиров, являются металлическими, токарные станки ювелиров отличаются от всех других токарных станков по металлу тем, что режущие инструменты (называемые «граверами») удерживаются вручную и поддерживаются Т-образной опорой, а не закреплены на поперечных суппортах.Работа обычно проводится в цанге, и два отверстия шпинделя для приема таких цанг являются обычными, а именно 6 мм и 8 мм. Распространены два типа кровати: кровать WW (Webster Whitcomb), которая встречается только на 8 мм. Часовщики токарные станки, которые представляют собой усеченную треугольную призму и континентальную прутковую станину D-стиля, используемые на токарных станках 6 мм и 8 мм такими фирмами, как Lorch and Star. Были использованы другие конструкции, например Компания Boley использовала треугольную призму в качестве станины на некоторых токарных станках диаметром 6,5 мм, а компания IME использовала станину с V-образной кромкой на своих станках с диаметром 8 мм.

Токарные станки, которые устанавливаются на верстак или стол, называются «настольными станками».

Токарные станки, которые не имеют дополнительных встроенных функций для повышения производительности, а имеют производство или модификацию отдельных деталей в качестве основной роли, называются «токарными станками с двигателями».

Токарные станки с очень большим отверстием шпинделя и патроном на обоих концах шпинделя называются «токарными станками для нефтяных промыслов».

Полностью автоматические токарные станки, использующие кулачки и зубчатые передачи для контролируемого движения, называются автоматическими винторезными станками.

Токарные станки, управляемые компьютером, являются токарными станками с ЧПУ.

Токарные станки со шпинделем, установленным в вертикальном положении, а не в горизонтальном положении, называются вертикальными токарными станками или вертикально-расточными станками. Они используются там, где требуется точить очень большие диаметры, а заготовка (сравнительно) не очень длинная.

Токарный станок с цилиндрической задней бабкой, которая может вращаться вокруг вертикальной оси, чтобы иметь разные грани по отношению к передней бабке (и заготовке), являются токарно-револьверными станками.

Токарный станок, оборудованный делительными пластинами, профильными фрезами, спиральными или винтовыми направляющими и т. Д., Для выполнения декоративного точения, является токарным станком для декоративных работ.

Возможны различные комбинации: например, можно было иметь «вертикальный токарный станок с ЧПУ» и т. д.

Токарные станки можно комбинировать с другими механизмами в более сложные станки, например, с подвесным сверлом или вертикальным фрезерным агрегатом. Их обычно называют комбинированными токарными станками.

См. Также

  • Алмазная токарная обработка
  • Прядение металла
  • Металлообработка
  • Фрезерный станок
  • Токарная обработка древесины
  • Деревообработка

Список литературы

  • Хольцапффель, Чарльз. 1897. Токарная обработка и механические манипуляции. Том V.
  • .

  • Марлоу, Фрэнк. 2004. Основы механического цеха: вопросы и ответы . Хантингтон-Бич, Калифорния: Metal Arts Press. ISBN 0975996304
  • Раффан, Ричард. 2001. Токарная обработка дерева с Ричардом Раффаном . Ньютаун, Коннектикут: Тонтон. ISBN 1561584177
  • Спари, Лоуренс. 1947. Токарный станок на любителя . Пул, Дорсет, Великобритания: Книги моделей особого интереса. ISBN 0852422881

Внешние ссылки

Все ссылки получены 21 июня 2018 г.

Металлообработка:


Фрезерование и обработка:

Электроэрозионная обработка | Электрохимическая обработка | Концевая фреза | Гравировка | Зубофрезерный станок | Токарный станок | Станки | Обработка | Фреза | Фрезерный станок | Рубанок | Пантограф | Шейпер

Металлообработка Темы:
Кастинг |
ЧПУ |
Режущий инструмент |
Сверление и нарезание резьбы |
Изготовление |
Отделка |
Шлифовка |
Ювелирные изделия |
Токарный станок (инструмент) |
Обработка |
Станки |
Измерение |
Металлообработка |
Ручные инструменты |
Металлургия |
Фрезерование |
Профессии |
Пресс-инструменты |
Кузнечное дело |
Терминология |
Сварка

Кредиты

Энциклопедия Нового Света писателей и редакторов переписали и завершили статью Википедия
в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в Энциклопедия Нового Света :

Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

Что такое токарный станок по металлу? (с иллюстрациями)

Когда металлы, такие как сталь, латунь, железо и т. Д., Необходимо обработать, надрезать или вырезать, процесс выполняется на токарном станке по металлу. Существуют различные типы токарных станков по металлу для различных целей и допусков, но наиболее распространенный токарный станок по металлу — это большая, сверхпрочная часть оборудования, состоящая из ряда компонентов, включая: 1) переднюю бабку, 2) станину, 3) подачу и ходовые винты, 4) каретка, 5) поперечный суппорт, 6) составная опора, 7) резцедержатель и 8) задняя бабка.Каждая из этих частей обеспечивает жизненно важную функцию в работе токарного станка по металлу.

Проще говоря, кусок металла, обычно называемый прикладом, вставляется в шпиндель токарного станка, и шпиндель, окруженный передней бабкой, вращается с заданной скоростью. Предварительно выбранные режущие коронки из твердого сплава или другого закаленного материала жестко удерживаются на стойке для инструмента. Биты, расположенные и управляемые механизмом каретки, автоматически устанавливаются напротив вращающегося материала, чтобы начать резку. Вращающийся приклад подвешен внутри станины и может перемещаться вперед и назад подающим винтом и ходовым винтом, когда обрабатывающие долота входят в зацепление, расцепляются и перемещаются поперечным суппортом и составной опорой.

С появлением пластмасс и сплавов токарный станок по металлу должен быть гораздо более универсальным, чем он был в начале 19 века. Генри Модсли обычно считают изобретателем современного токарного станка по металлу.

Сегодня существует множество типов и вариаций токарных станков по металлу, каждый из которых предназначен для определенной функции и / или допуска. Некоторые из наиболее распространенных типов токарных станков: центральный токарный станок, который является самым простым из токарных станков, а также самым большим; настольный токарный станок, который обычно достаточно мал, чтобы его можно было установить на верстак; токарно-револьверный станок, который позволяет одновременно задействовать несколько долот.Другие менее универсальные токарные станки, которые используются для более специализированных операций, включают токарный станок для двигателей, токарный станок для инструментального цеха, токарный станок с шпилем и многошпиндельный токарный станок.

Компьютерные технологии дали токарному станку по металлу огромный диапазон универсальности, экономичности и простоты эксплуатации. Токарный станок с ЧПУ, управляемый компьютером, позволяет оператору просто программировать определенную функцию процесса обработки. Одним нажатием кнопки токарный станок с ЧПУ автоматически установит правильную скорость вращения шпинделя и задействует указанное количество обрабатывающих долот точно под нужным углом и на нужную глубину. Сегодня токарный станок с ЧПУ — это наиболее часто используемый токарный станок по металлу.

Все о маслах для токарных станков и их использовании

Станки имеют ряд сложных движущихся частей, и токарные станки не исключение.В передней бабке токарного станка есть двигатель, приводящий в движение шпиндель, который может вращаться тысячи раз в минуту.

Добавьте к этому салазки для задней бабки на станине токарного станка, и у вас будет много движущихся частей, все из которых создают трение — и теоретически требуется немного масла, чтобы все двигалось.

Итак, какое масло использовать? Требуются ли для токарных станков специальные масла, и если да, то что делает их особенными? В этом посте мы расскажем немного о токарных маслах, о том, что они такое и как их использовать.

Различные масла для вашего токарного станка

Во-первых, короткая версия: нельзя просто капнуть немного старого автомобильного моторного масла в токарный станок и назвать его хорошим.Вам нужна определенная вязкость вашего масла, и вы хотите, чтобы оно соответствовало определенному стандарту.

Эти стандарты установлены Международной организацией по стандартизации (ISO), и во всей отрасли применяются одни и те же стандарты. Это немного упрощает; вам просто нужно определить, какая вязкость масла вам нужна для вашего токарного станка, и найти масло, соответствующее этому стандарту.

Немного запутались в стандартах масла? Узнайте больше здесь :

Какая рекомендуемая вязкость для токарного масла? Предпочтительным стандартом для большинства машинистов является гидравлическое трансмиссионное масло без добавок моющих присадок.Смущенный? Давайте немного разберемся.

ISO 68

Как уже упоминалось, это относится к вязкости масла, измеренной в соответствии со стандартами ISO. Правильная вязкость масла имеет решающее значение для обеспечения того, чтобы масло достигло всех необходимых частей и поддерживало их плавное движение.

Гидравлический

Гидравлические масла и гидравлические жидкости помогают передавать мощность в гидравлических системах. Они также обычно изготавливаются на основе минеральных масел. Минеральные масла получают из нефти, но немного другим способом — обычно дистиллятным способом.

Не моющее средство

Моторное масло в вашем автомобиле, вероятно, содержит ряд присадок, известных как моющие средства. Эти присадки предназначены для поддержания чистоты и чистоты работы двигателя, притягивая любые случайные частицы и позволяя им задерживаться масляным фильтром. Эта система хорошо работает в большинстве автомобилей, но не идеальна для небольших и более хрупких двигателей. Не содержащие моющих присадок масла не содержат каких-либо присадок.

Сложите все вместе, и что вам понадобится для токарного станка? Масло с довольно высокой вязкостью, ISO 68, на основе минерального масла, предназначенное для использования в гидравлических системах, без каких-либо присадок.

Масло для токарного станка и советы по обслуживанию

Избегайте смазки токарного станка. Смазка будет притягивать стружку и стружку, прижимая их к токарному станку и вызывая крупные наросты и дополнительный износ. Если вы видите что-то похожее на масленку, скорее всего, это масло.

Я знаю — мы только что сказали обратное! Есть одна деталь, которая время от времени может нуждаться в смазке — главный шпиндель, где она проходит через подшипники на передней бабке. В большинстве руководств по эксплуатации требуется небольшое количество смазки для этой части, но используйте ее экономно.

Масло ISO 68, по-видимому, является наиболее распространенным маслом для токарных станков для передних бабок. Для направляющих на станине токарного станка может потребоваться что-то немного более легкое, чтобы предотвратить заедание в середине тонкой регулировки. Однако сначала попробуйте масло ISO 68, если оно действительно работает и вы избавитесь от хлопот, купив совершенно другое масло.

Заключение

Когда дело доходит до определенных марок масла для токарных станков, вы обнаружите, что у каждого стоящего машиниста будет своя предпочтительная марка.В конце концов, правильная вязкость имеет гораздо большее значение, чем бренд.

Терминология для токарных станков — Sherline Products

Функции токарного станка

Функция токарного станка не сильно изменилась за более чем 150 лет с момента появления машинного века или даже раньше, когда токарные станки приводились в движение ручным или ножным приводом. Он используется для быстрого вращения заготовки, в то время как режущий инструмент воздействует на нее для удаления материала. На токарном станке по дереву режущий инструмент обычно представляет собой ручное долото.На токарном станке для резки металла силы обычно слишком велики для ручного инструмента, поэтому заточенный стальной или твердосплавный инструмент удерживается в стойке для инструмента, прикрепленной к подвижному столу. Вращение маховика на поперечной суппорте перемещает инструмент внутрь и наружу, в то время как маховик на длинном ходовом винте перемещает поперечную суппорт и резцедержатель из стороны в сторону вниз по детали. Маховики позволяют делать очень точные пропилы, поскольку на них нанесена градация 0,001 ″ или 0,01 мм. Помните об этом, поскольку вы удаляете материал из РАДИУСА материала, продвигая поперечное скольжение.001 ″ в заготовку означает, что вы фактически удалите 0,002 ″ с диаметра. Некоторые старые токарные станки откалиброваны с учетом этого, но поскольку инструментальная система Sherline также предлагает вертикальную фрезерную колонну, которая позволяет использовать токарный станок в качестве фрезерного станка, градуировка маховика отражает истинное перемещение на расстояние, а не величину, удаленную от диаметра. Токарный станок легче освоить, чем фрезерный, поэтому часто это первый металлорежущий инструмент, который покупает новый машинист.

Детали токарного станка и их назначение

Нажмите на фото, чтобы просмотреть увеличенное изображение.

  • Ручка регулировки скорости вращения — контролирует скорость двигателя от 0 до 2800 об / мин.
  • Передняя бабка —содержит шпиндель в двух шарикоподшипниках с предварительным натягом.
  • Шпиндель — Шпиндель находится внутри передней бабки и приводится в движение ремнем, идущим от шкива двигателя к шкиву на заднем конце вала шпинделя. Носовая часть шпинделя имеет резьбу снаружи для установки патронов и сужающуюся изнутри для установки других принадлежностей.
  • Патроны — 3-кулачковый или 4-кулачковый патрон нарезает резьбу на носик шпинделя для удержания вашей работы, сверлильный патрон используется на задней бабке для центрирования сверла вашей детали.
  • Стойка для инструмента — Крепится к столу токарного станка и удерживает квадратный режущий инструмент 1/4 дюйма
  • Стол с поперечными салазками —Также иногда обозначается термином «поперечный салазок». Это стол с двумя Т-образными пазами, на котором крепится резцедержатель.
  • Поперечный стержень — сужающийся пластиковый клин, который удерживается на месте с помощью фиксатора. Он помещается между наклонными поверхностями ласточкиного хвоста и используется для регулировки износа. По мере того как происходит износ, и стол начинает «раскачиваться», фиксатор ослабляется, и упор продвигается дальше в зазор, компенсируя любой люфт. Это позволяет постоянно поддерживать максимальную регулировку машины.
  • Шпиндель задней бабки —Имеет внутренний конус Морзе №0 для удержания патронов и других инструментов. Маховик перемещает его внутрь и наружу для сверления.
  • Стопорный винт задней бабки — фиксирует заднюю бабку на месте на станине, чтобы она не двигалась. В ослабленном состоянии заднюю бабку можно двигать вверх и вниз по станине.
  • Станина —Стальной стержень с «ласточкиным хвостом», по которому седло и задняя бабка перемещаются вперед и назад.
  • Седло — Деталь, которая поддерживает стол поперечных салазок и перемещается вверх и вниз по станине с помощью маховика с ходовым винтом.
  • Стержень седла — Функционирует, как поперечная планка, для удержания седла в точном положении относительно станины с «ласточкиным хвостом».
  • Ходовой винт — Винт с резьбой под станиной, который контролирует движение седла. «Седельная гайка» внизу прикрепляет основание к ходовому винту. Вращение маховика ходового винта перемещает седло вниз по станине.
  • Стержень задней бабки — латунная деталь, прикрепленная к основанию задней бабки, которая проходит на одном из хвостовиков станины. Ожидается, что латунная деталь будет изнашиваться, а не более дорогая кровать, и ее можно регулировать для обеспечения герметичности по мере износа.
  • Основание токарного станка — Литое металлическое основание, на котором сидят станина токарного станка и передняя бабка.
  • Стяжной болт — Проходит через отверстие в шпинделе для втягивания патронов и других принадлежностей в конус передней бабки внутри шпинделя. Специальная шайба помещает его по центру в отверстии шпинделя.
  • # 1 оправка Морзе —Сверлильный патрон задней бабки обычно имеет оправку Морзе № 0 с резьбой в задней части для использования в шпинделе задней бабки. Эту оправку можно снять и заменить на оправку Морзе №1, чтобы сверлильный патрон можно было использовать в передней бабке.
  • Мертвые центры — оправки Морзе №1 и №0 имеют угол 60 ° и используются для размещения и удержания детали «между центрами» на токарном станке.Вал Морзе № 1 вращается вместе с передней бабкой, но поскольку шпиндель задней бабки не вращается, задняя оправка Морзе № 0 называется «мертвой» точкой. Он должен оставаться смазанным, потому что это создает трение с движущейся частью, которую он устанавливает. Большинство машинистов в конечном итоге заменяют его «живым» центром, который вращается на шарикоподшипнике.
  • Tommy Bars —Круглые стальные стержни, используемые для затягивания и ослабления зажимных патронов и других принадлежностей шпинделя. Иногда их называют «стержнями шпинделя».
  • Лицевая панель — Литая пластина, которая навинчивается на головку шпинделя.В качестве альтернативы зажимному патрону к нему можно прикрутить заготовку. В нем есть три слота для езды водной собаки.
  • Собачка для привода —Эта деталь, также называемая «собачка для токарного станка», прикрепляется к части прутка с помощью винта, проходящего через боковую часть, а длинный наконечник вставляется в один из пазов лицевой панели. Деталь расположена между центрами токарного станка (под напряжением или без), и когда лицевая пластина поворачивается, собачка фактически приводит в движение деталь, чтобы вращать ее для резки. Он также действует как универсальный шарнир при повороте детали между центрами, когда передняя бабка поворачивается на небольшой угол, позволяя разрезать коническую деталь.
  • Стопорный винт передней бабки — Удерживает переднюю бабку на месте. Винт представляет собой установочный винт с заостренным концом. Острие входит в конический паз штифта, выступающего из станины токарного станка. Когда винт затягивается, он опускает переднюю бабку на шпонку центрирования и плотно прижимает ее к станине токарного станка.
  • Шпонка для выравнивания — прецизионная шлифованная шпонка, которая вставляется в пазы в верхней части станины и в нижней части передней бабки, чтобы удерживать переднюю бабку прямо по отношению к задней бабке.Удаление этой шпонки и вращение передней бабки позволяет обрезать конусы.
  • Клиновой ремень —Уретановый ремень, армированный кевларом, который приводит в движение шпиндель с помощью шкивов.
  • 2-позиционный шкив — Двигатель вращается со скоростью около 6000 об / мин. При установке приводного ремня в нормальное (заднее) положение двигатель понижается примерно на 2: 1 для максимальной скорости около 2800 об / мин. Положение «Высокий крутящий момент» (ближайшее к передней бабке) обеспечивает передачу примерно 4: 1 для более низкой скорости, но большего крутящего момента, когда это необходимо для тяжелых резаний.
Прочие термины для токарных и механической обработки
  • Регулируемые «нулевые» маховики —На станках базовой модели используются простые маховики. На них нанесена лазерная гравировка с отметками 50 (дюйм) или 100 (метрическая система) и номерами для справки. Регулируемые маховики с нулевой отметкой позволяют вам остановиться в любой заданной точке, ослабить колесо с накаткой в ​​центре маховика и повернуть кольцо с лазерной гравировкой обратно до нулевой отметки перед началом следующего реза без изменения положения маховика. Это означает, что каждый раз, когда вы начинаете с нуля, а не со случайного числа, упрощается расчет глубины и разреза. В конечном итоге это означает меньше ошибок. Токарные станки серий 4400 и 4500 и фрезерные станки серий 5400 и 2000 включают эти модернизированные маховики в качестве стандартного оборудования.
  • Составной суппорт — устройство, используемое на многих токарных станках, позволяющее вводить режущий инструмент в деталь под углом для резки конусов. Составные суппорты не являются обязательными для токарных станков Sherline, но не входят в стандартную комплектацию, потому что функция вращающейся передней бабки позволяет токарному станку Sherline резать конусы без использования составных суппортов.Дополнительный составной суппорт — P / N 1270 (дюйм) или 1280 (метрическая система).
  • DRO — Стенды для «цифрового считывания». Цифровые считывающие устройства включают в себя электронный блок с экраном, который считывает числа, а не вы смотрите на градуировку на маховике, чтобы определить движение. If предлагает два преимущества: для людей с плохим зрением его легче читать, чем маленькие отметки на маховике, и 2) он отслеживает накопленное расстояние, поэтому вам не нужно считать обороты маховика при выполнении более длинных движений.Это помогает устранить распространенный источник ошибок. Любой токарный или фрезерный станок Sherline можно заказать с УЦИ или добавить его позже. Также в считывающее устройство встроены датчик и индикатор числа оборотов шпинделя, чтобы исключить догадки относительно скорости шпинделя.
  • ЧПУ — Стенды для «компьютерного числового управления». Вместо того, чтобы вращать маховики, компьютер определяет скорость и расстояние и управляет двигателями постоянного тока, называемыми «шаговыми двигателями» или «сервоприводами», для перемещения токарного станка за вас. Любую машину Sherline можно заказать готовой для применения с ЧПУ или в виде полной системы ЧПУ с шаговыми двигателями, контроллером, компьютером, программным обеспечением и всем остальным. В дальнейшем ЧПУ также можно будет установить на любой токарный или фрезерный станок Sherline.
  • HSS — Стенды для «быстрорежущей стали». Это наиболее распространенный материал для режущих инструментов, используемых домашними машинистами. Он недорогой и легко затачивается на настольном шлифовальном станке и может быть заточен камнем или шлифовальным станком, когда он затупится. Его также можно шлифовать в различные формы для специальных целей, таких как растачивание, нарезание резьбы или нарезание специальных форм. (Называется инструментом «Форма».)
  • Инструмент с твердосплавными пластинами — Держатели инструментов, которые зажимают небольшой сменный твердосплавный наконечник для резки более твердых материалов, таких как нержавеющая сталь или титан.Часто используется в профессиональных механических мастерских из-за более высокой скорости съема металла, которую они позволяют, многие домашние механики также любят использовать твердосплавные инструменты. Альтернативой является инструмент «Твердосплавный припой», когда кусок твердого сплава припаивается к хвостовику инструмента и не снимается. Обычно отколотый твердосплавный инструмент утилизируют, потому что его нелегко затачивать.

Какие части токарного станка?

Токарные станки в основном используются для обработки съемом и являются распространенным типом станков в станкостроительной промышленности.

Токарные станки — одни из самых универсальных станков в отрасли, которые используются для выполнения различных операций механической обработки. Токарный станок прикладывают к инструменту и вращают для выполнения различных операций. Его можно использовать для точения, нарезания резьбы, формовки, спиральной резки, чистовой обработки, пассивации, растачивания, прядения, шлифования, полировки и т. Д.

Основная функция токарного станка — удалить материал с заготовки и придать заготовке желаемую форму и размер. Во время движения токарного станка заготовка вращается против инструмента для удаления материала, и направление движения инструмента становится подающим.

Основные части токарного станка:

  1. Передняя бабка:
    Передняя бабка обычно расположена с левой стороны токарного станка и оснащена шестернями, шпинделями, патронами, рычагами управления скоростью передачи и контроллерами подачи.
  2. Задняя бабка:
    Обычно расположена с правой стороны токарного станка, заготовка поддерживается на конце.
  3. Станина:
    Основные части станка, все детали прикручены к станине. Он включает в себя переднюю бабку, заднюю бабку, направляющие каретки и другие детали.
  4. Каретка:
    Каретка расположена между передней и задней бабками и содержит фартук, седло, составную опору, поперечный суппорт и стойку для инструмента.
  5. Ходовой винт
    Ходовой винт используется для автоматического перемещения каретки во время нарезания резьбы.
  6. Подающая штанга
    Используется для перемещения каретки слева направо и наоборот.
  7. Противень для стружки
    Он находится в нижней части токарного станка. Поддон для стружки используется для сбора стружки, образующейся во время работы токарного станка.
  8. Маховик
    Это колесо, которое приводится в действие вручную для перемещения поперечных суппортов, каретки, задней бабки и других деталей, имеющих маховик.

Токарный станок обычно делится на три типа: токарный станок с двигателем, токарный станок с револьверной головкой и токарный станок специального назначения.

Каковы функции токарного станка с ЧПУ?

Токарные и токарные центры с ЧПУ — это высокоточные и высокопроизводительные автоматизированные станки.Станок, оснащенный многопозиционной револьверной головкой или механической револьверной головкой, обеспечивает широкий диапазон производительности обработки. Он может обрабатывать линейные цилиндры, наклонные цилиндры, дуги и различные резьбы, канавки, червяки и другие сложные детали с линейной интерполяцией, дугами, интерполировать различные функции компенсации и играть хороший экономический эффект при массовом производстве сложных деталей.

«CNC» — это аббревиатура от английского Computerized Numerical Control (. Станок с ЧПУ предназначен для автоматической обработки деталей, подлежащих обработке, в соответствии с предварительно запрограммированной программой обработки.Маршрут обработки, параметры процесса, траектория движения инструмента и смещение, параметры резания (обороты шпинделя, подача, захват и т. Д.) И вспомогательные функции (смена инструмента, шпиндель вперед, назад, включение, выключение СОЖ и т. Д.) , следуя коду инструкции и программе, заданной станком с ЧПУ.Формат компилируется в список программ обработки, и содержимое списка программ записывается на носитель управления (такой как перфолента, магнитная лента, магнитный диск и пузырек память), а затем ввести в устройство числового программного управления станка с числовым программным управлением для управления инструментом Обработанные детали.

Весь этот процесс от анализа чертежа детали до подготовки управляющей среды называется компиляцией программы ЧПУ. Разница между станком с ЧПУ и обычным станком, обрабатывающим детали, заключается в том, что станок с ЧПУ автоматически обрабатывает детали в соответствии с программой, в то время как обычный станок должен управляться людьми. Мы можем достичь цели обработки различных деталей, изменив программу, которая управляет работой станка.Таким образом, станок с ЧПУ особенно подходит для обработки небольших партий деталей сложной формы с высокими требованиями к точности.

Поскольку станок с ЧПУ должен обрабатывать детали в соответствии с программой, программист вводит программу в устройство ЧПУ, чтобы дать команду станку работать. Ввод программы осуществляется через управляющую среду.

Каковы конструкции токарных станков с ЧПУ?

Токарный станок с ЧПУ состоит из устройств с ЧПУ, станины, передней бабки, системы подачи резцедержателя, задней бабки, гидравлической системы, системы охлаждения, системы смазки, конвейера для стружки и других деталей.Токарные станки с ЧПУ делятся на два типа: вертикальные токарные станки с ЧПУ и горизонтальные токарные станки с ЧПУ.

  • Вертикальные токарные станки с ЧПУ используются для токарной обработки деталей дисков с большим диаметром токарной обработки.
  • Горизонтальные токарные станки с ЧПУ предназначены для токарной обработки деталей с большими осевыми размерами или небольшими дисками.

Горизонтальные токарные станки с ЧПУ можно разделить на экономичные токарные станки с ЧПУ, обычные токарные станки с ЧПУ и токарные обрабатывающие центры в соответствии с их функциями.

  1. Экономичный токарный станок с ЧПУ: простой токарный станок с ЧПУ, образованный путем преобразования токарной системы подачи обычного токарного станка с шаговым двигателем и однокристальным компьютером. Стоимость невысока, степень автоматизации и функций относительно невысока, а точность токарной обработки невысока. Подходит для токарной обработки вращающихся деталей с низкими требованиями.
  2. Обычный токарный станок с ЧПУ: токарный станок с ЧПУ, который специально разработан в соответствии с требованиями токарной обработки и оснащен общей системой ЧПУ. Система ЧПУ имеет мощные функции, высокую степень автоматизации и точности обработки и подходит для токарной обработки обычных вращающихся деталей. Этот токарный станок с ЧПУ может одновременно управлять двумя осями координат, а именно осью x и осью z.
  3. Токарный обрабатывающий центр: на основе обычных токарных станков с ЧПУ добавлены ось C и силовая головка. Более продвинутые станки также имеют инструментальный магазин, который может управлять тремя осями координат: X, Z и C. Ось управления рычажным механизмом может быть Is (X, Z), (X, C) или (Z, C).Благодаря добавлению оси C и фрезерной головки функции обработки этого токарного станка с ЧПУ значительно улучшены. Помимо обычного точения, он также может выполнять радиальное и осевое фрезерование, фрезерование поверхности, а также отверстий и диаметров, центральная линия которых не находится в центре вращения детали. Сверление и др. Обработка отверстий.

Гидравлический патрон и гидравлическая задняя бабка

Гидравлический патрон — важный аксессуар для зажима заготовок при токарной обработке с ЧПУ. Обычные гидравлические патроны могут использоваться для обычных вращающихся частей; специальные патроны требуются для деталей, зажимные части которых не имеют цилиндрической формы; напрямую используйте прутковые материалы. При обработке деталей требуется пружинный патрон.

Для деталей с большим отношением осевого размера к радиальному размеру необходимо использовать токоведущий центр, установленный на гидравлической задней бабке, чтобы поддерживать конец детали для обеспечения правильной обработки детали. Задняя бабка имеет обычную гидравлическую заднюю бабку и программируемую гидравлическую заднюю бабку.

Державка токарного станка с ЧПУ

Токарный станок с ЧПУ может быть оснащен двумя держателями инструмента:

  1. Специальный резцедержатель разработан производителем токарного станка, и используемый держатель инструмента также является специальным. Преимуществом этого держателя инструмента является его низкая стоимость изготовления, но ему не хватает универсальности.
  2. Стандартные держатели инструмента производятся в соответствии с определенными общими стандартами (такими как VDI, Немецкая ассоциация инженеров). Производители токарных станков с ЧПУ могут выбрать и настроить в соответствии с функциональными требованиями токарных станков с ЧПУ.

Головка фрезерная

После установки фрезерной головки на резцедержатель токарного станка с ЧПУ производительность токарного станка с ЧПУ может быть значительно увеличена. Например: использование фрезерной головки для осевого сверления и фрезерования осевых канавок.

Инструмент для токарных станков с ЧПУ

При токарной обработке деталей на токарном станке с ЧПУ или токарном обрабатывающем центре положение инструмента на держателе инструмента должно быть разумно и научно обосновано в соответствии с конструкцией державки токарного станка и количеством инструментов, которые могут быть установлены, и вниманием следует платить, чтобы избежать использования инструмента, когда он неподвижен и работает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
