Установка сифона на раковину: особенности и правила

Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

Установить сифон на раковину или мойку легко, это можно сделать и своими руками

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

  • компактности, его легко установить в стесненном пространстве;
  • легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
  • случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
  • только он позволяет провести интеграцию с переливом и входом для стиральной машины.

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

Трубный и гофрированный типы сифонов

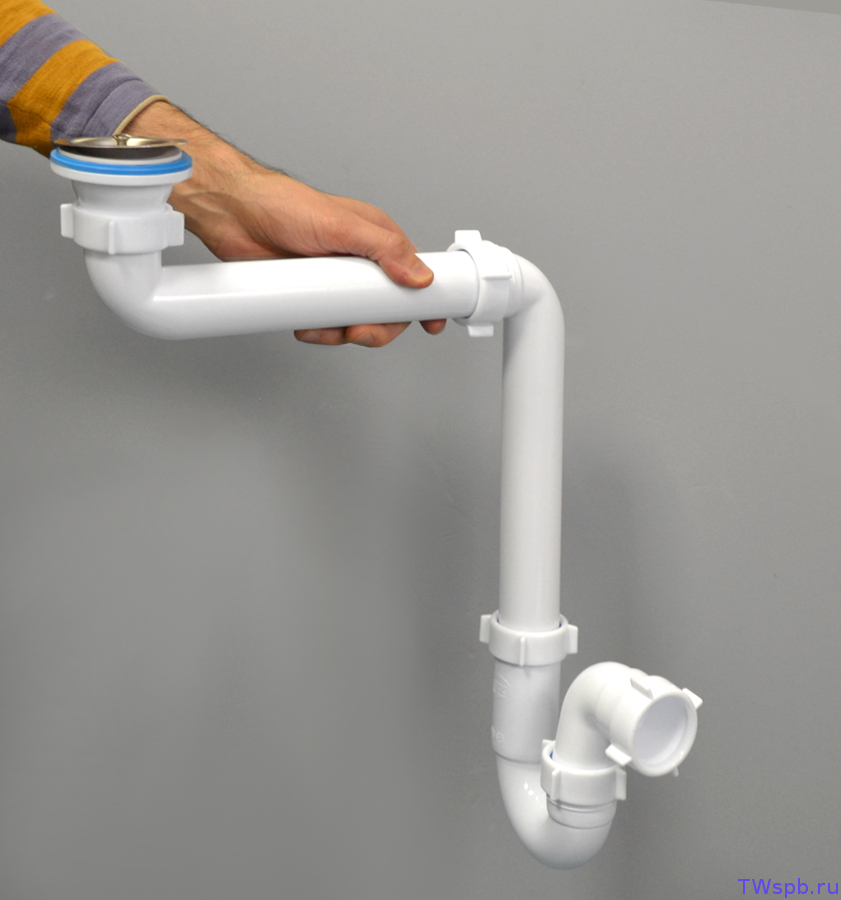

Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

Комплектация и материалы для изготовления

Стандартная комплектация сливного сифона включает:

  • защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
  • резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
  • патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
  • соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
  • корпус;
  • гайки;
  • отводы к канализации.

Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

Как выбрать сифон для раковины

Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

  • цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
  • эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
  • диаметр горловины;
  • наличие перелива;
  • будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
  • какое расстояние по горизонтали разделяет горловину от выхода канализации;
  • входит ли в комплект выпуск;
  • расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
  • входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

Выбираем сифоны для моек

Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

  • мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
  • расстояние от центра мойки до стены довольно значительно;
  • у горловины мойки диаметр больше соответствующего отверстия умывальника;
  • возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

Как собрать сифон для раковины

Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

Последовательность сборки:

  1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
  2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
  3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
  4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

  1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
  2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
  3. Закручивается в решетку винт.
  4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
  5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

  1. На каждый слив винтом прикручивается решетка.
  2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
  3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
  4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
  5. Выходной патрубок соединяется с канализационной системой.
  6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

Как установить и подключить сифон на мойку на кухне: 7 шагов

Сифон — деталь сантехники, без которой нормально пользоваться раковиной не получится. Магазины предлагают немало вариантов для моек. Гайд помогает разобраться в видах и особенностях моделей, рассказывает, как они устроены. В нем также есть пошаговая инструкция по установке.

Что такое сифон для мойки?

Это элемент слива, который создает гидрозаслон, тем самым препятствуя проникновению мусора в трубопровод и появлению неприятных запахов в кухне.

Основных разновидностей сифона — пять:

1. Бутылочный — представляет собой жесткую конструкцию, с откручивающейся деталью снизу. Это очень удобно, так как засоры можно быстро прочистить. Такой вариант удерживает не только мусор, но и мелкие предметы, например, кольца. К этому типу сифонов может подсоединяться гофрированный мягкий или жесткий сливной шланг.

2. Гибкий — гофрированная трубка с изгибом, которая фиксируется с помощью хомута. Место сгибания создает водозатвор. Основную часть сифона можно сгибать в нужную сторону. Существенный минус такого решения — шероховатость внутренней стороны: из-за такой структуры материала внутри часто задерживается мусор, поэтому прочищать его нужно чаще остальных.

3.Скрытый — вариация бутылочного. Снаружи размещена только горизонтальная трубка, а сама «бутылка» встраивается в стену. Стоимость таких моделей выше, поскольку они не портят интерьер.

Читайте также: Как выбрать смеситель для ванны: 4 секрета удачной покупки

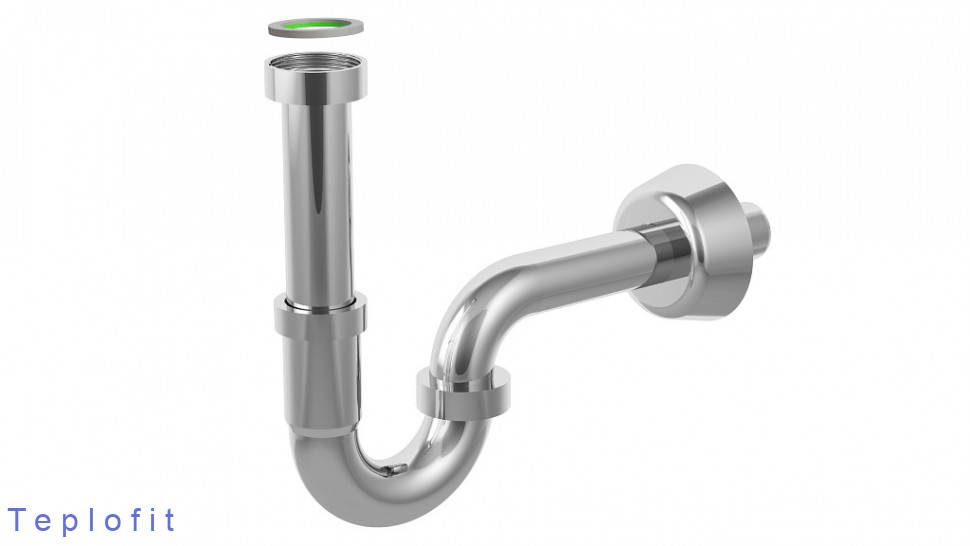

4. Трубный — жесткий, имеет форму S или U. Конструкция может быть как цельной, так и разборной. Некоторые модели оснащены пробкой в нижней точке, что позволяет легко и быстро устранить засор. При установке такого сифона важно максимально точно совместить сливные отверстия мойки и входного канализационного канала.

5. Плоский — имеет либо трубчатый, либо прямоугольный корпус. Этот вариант компактнее остальных и стоит дороже, но зато дает больше свободного пространства под мойкой на кухне. Это дает возможность установить внизу тумбу, разместить небольшую стиральную или посудомоечную машину.

Совет: после доставки сифона следует убедиться, что его элементы не деформированы, а все детали, которые должны быть в комплекте — на месте.

Узнайте: Как подобрать мойку для кухни: 4 критерия выбора

Переливные модели

Основная черта такого сифона для мойки — сверху корпус оснащен отводом на перелив. Его еще называют переливным узлом или тройником. Он предотвращает выплескивание воды за пределы раковины, если основное нижнее отверстие закрыто.

Переливная трубка, которая подсоединяется к узлу, может быть гофрированной или жесткой. Второй вариант может быть не только цельным, но и раздвижным, что позволяет регулировать длину. Стоки из тройника попадают в гидрозатвор.

Устройство и принцип действия

Независимо от вида, модели выполняют одинаковую функцию. В изогнутой части постоянно находится слой воды, который представляет собой гидробарьер. Он не дает газам, попадающим туда во время сброса стоков, попасть в кухню, при этом вода все равно сливается в канализационную систему.

Пригодится: Как выбрать смеситель для кухни – 3 параметра сантехники, на которые стоит опираться при покупке

Составные элементы

Выше были описаны основные виды сифонов и особенности их устройства. Некоторые детали конструкции — общие для всех моделей. Их составляющие представлены:
корпусом из нескольких частей;

  • отводным патрубком, имеющим рельефные кольца, который подключается к мойке на кухне снизу;
  • сеткой — берет на себя защитную функцию;

Совет: для большой семьи подойдет двойная глубокая раковина, например, N200. Она сделана из прочного искусственного камня и устанавливается под столешницу.

  • винта, который служит соединением между сеткой и патрубком;
  • трубки для отвода воды в систему канализации;
  • прокладок: в виде конусов — уплотнители между элементами, из резины — для фиксации отвода и герметизации защитной решетки;
  • накидных крепежных гаек.

Инструкция: Как правильно установить мойку на кухне своими руками: инструкция в 4 разделах

Как собрать сифон для раковины

Сборка приспособления и его подключения просты. Обычно вместе с товаром выдается план действий. Каждый этап описан в таблице.

Внимание! Перед установкой важно отключить подачу воды и слить ее остатки, открыв кран.

Важно: после того, как сифон для мойки будет собран и установлен, следует проверить герметичность соединений. Для этого нужно открыть кран на смесителе в кухне и посмотреть, нет ли протеканий. Если есть — надо все подкрутить еще раз, если ничего не течет — работа окончена.

Любопытно: Из чего состоит смеситель для кухни: устройство 5 разных моделей

Как видно, подсоединить сифон — нетрудно, даже если пользователь ни разу не сталкивался с такой необходимостью. Нужно лишь четко следовать инструкции.

как установить слив для кухонной мойки, правильная установка

Полноценное использование кухни невозможно без раковины. Это сантехническое устройство, состоящее из двух элементов: чаши и сифона, который непосредственно соединяется с канализационной системой. Правильно выполненный монтаж конструкции позволяет надежно защитить квартиру от неприятных запахов из трубы, вредных бактерий и микробов, в больших количествах находящихся в сточных водах.

Сифон — это труба с изгибом, в которой задерживается вода и другие мелкие частицы, сливаемые в канализацию.

Разновидности моделей

Существует несколько вариантов конструкции:

  1. Колбообразные
  2. Коленчатые
  3. Гофрированные
  4. Скрытые
  5. Плоские

Колбообразные модели представляют собой сборную конструкцию, которую можно быстро прикрепить, без применения специального инструмента.

Коленная конструкция одна из самых простых среди всех вариантов моделей, что позволяет почистить засор или поменять любые элементы за считаные минуты. Труба может быть изогнута в виде формы букв U или S, благодаря чему можно использовать пространство с максимальной эффективностью.

Гофрированный вариант имеет конструкцию схожую с трубным аналогом. Отличие в использовании гофрированного шланга, что дает ему возможность изгибаться в любых направлениях. Но есть и одни существенный недостаток, гофрированная трубка быстро засоряется, вследствие чего приходиться чаще разбирать и прочищать. Подключить и снять такой сифон сможет даже человек без применения специального инструмента и сантехнических знаний.

Плоский вариант рекомендуется применять в помещениях с острым дефицитом свободного пространства.

Модель скрытый сифон, монтируется в стену или конструкцию на кухни. Его не будет видно со стороны, что позволяет не портить своим видом общую картину. Целесообразно применять такой вариант на небольших кухнях.

Монтаж колбообразной модели

Чтобы выполнить правильное подключение к каждому комплекту прилагается схема, главное соблюдать некоторые правила

  1. Для герметичного соедниения нижней крышки и верхней части корпусу, устанавливается резиновая прокладка
  2. Плотно закручивается крышка снизу
  3. На патрубок крепящий сифон к раковине насаживается накидная гайка
  4. Для регулировки расположения изделия по высоте на нижней части патрубка устанавливается конусная шайба
  5. Патрубок соединяется с конусом и закрепляется гайкой
  6. Выходная труба соединяется к сливу: гайка насаживается на патрубок, после чего до упора продвигается конусная прокладка.
  7. Заключительный этап сборки соединение шлангового патрубка и корпуса при помощи гайки

Следующим шагом будет соединение с мойкой, который также достаточно прост.

  • Необходимо убедиться, что размеры сифона подходят к канализационной трубе. Для создания герметичного соединения обязательна установка резиновой прокладки.
  • Устанавливается защитная сетка на сливное отверстие в раковине
  • К мойке при помощи винта крепится сифон с обязательной установкой резинового уплотнителя
  • Последний этап заключается в установке отводного шланга

После завершения работ необходимо провести испытания, чтобы удостовериться в работоспособности конструкции и отсутствии протечек. Для этого достаточно включить воду и убедиться, что все элементы соединены герметично. За счет подтягивания элементов установленной конструкции устраняется течь. Иногда вода пробегает в соединении с мойкой, того необходимо поправить уплотнитель, который установлен с отклонением.

Монтаж конструкции с переливом

В добавок к операциям по установке обычной модели необходимо осуществить некоторые дополнительные действия. Отводной патрубок присоединяется к нижней части переливной трубы. Сделать это нужно только во время соединения мойки с сифоном. После этого верхнюю часть трубки крепят к переливному отверстию раковины. Работа простая и не трудоемкая, но в случае правильного монтажа раковина, наполнившаяся водой, будет попадать в канализацию через слив.

Рекомендации по выбору

Чтобы после завершения работ не было лишних проблем, необходимо сделать правильный выбор, соблюдая простые правил как собрать сифон для раковины на кухне

  1. Гладкостенные модели наиболее просты в прочистке.
  2. Чтобы исключить попадание неприятного запаха на время монтажа канализационную трубу лучше заткнуть тряпкой или поставить заглушку.
  3. Перед установкой резинового уплотнителя и прикручивания сифона к мойке необходимо обезжирить место вокруг слива.
  4. Для надежной защиты от протечек резиновые уплотнители дополнительно герметизируют. Этой же процедуре подвергают и остальные места соединений. Не требует этого только нижняя крышка сифона, ведь её придется откручивать для прочистки.
  5. Для исключения протечек в нижней части крышки в качестве уплотнителя можно использовать паклю.
  6. Идеальный вариант, если отверстие сифона будет точно совпадать с диаметром отверстия канализационной трубы.
  7. Не обязательно приобретать сифон одновременно с мойкой. Сделать это можно по мере необходимости, главное их сочетание по размерам и дизайну.

Недостаточно просто купить сифон для кухонной мойки. Важно его правильно установить и для этого необходимо внимательно изучить инструкции и четко следовать её рекомендациям. Зачастую недорогие сифоны устанавливаются быстрее и проще, чем их дорогие аналоги более сложной конструкции.

установка сифона на раковину, как установить, сборка, устройство сифона для мойки, как поставить, подключить, монтаж, как крепится


Содержание:


Не всегда проведение манипуляций с сантехническим оборудованием требует участия специалиста. Такой процесс, как установка сифона на раковину на кухне, настолько несложен, что с ним может справиться каждый взрослый член семьи.



Требуется только правильно подобрать устройство, ознакомиться с инструкцией к нему и придерживаться нескольких правил. Тогда работа по очистке, замене или установке сифона под раковину завершится быстро и без серьезных проблем.

Что предшествует установке


Такое мероприятие, как установить сифон на раковину или иную сантехнику, является обязательным. Ключевым элементом в системе внутриквартирных инженерных коммуникаций является это изделие. На него возложена функция препятствования проникновению неприятных канализационных запахов в помещение кухни или санузла.


Принцип действия этого устройства основан на разнице в давлении жидкостей. Вода, остановившись в трубе, имеющей изогнутую форму, образует естественный затвор, а точнее пробку, запирающую запахи. Одновременно стоки беспрепятственно попадают в канализацию.



Прежде, как крепится сифон к раковине, следует уточнить следующие нюансы:

  1. Диаметр выпускного патрубка, который является частью устройства, непосредственно контактирующей с системой отвода стоков. Предусмотрены определенные стандарты — 32, 40 и 50 миллиметров.
  2. Наличие перелива. Этот момент особенно актуален для тех типов моек, которые снабжены дополнительным сливом, расположенным в верхней части.
  3. Материал изготовления изделия. Это может быть пропилен, поливинилхлорид, латунь, намного реже — бронза.
  4. Не исключено, что потребуется наращивать длину, используя гофрированную или жесткую трубу, поэтому потребуется выполнить замеры между сантехникой и выходом канализации.


Из вышеописанной информации ясно, что сборка простых моделей и процесс, как прикрутить сифон к раковине, много времени не занимает, и не требует наличия специальных знаний. В случае возникновения проблем с монтажом, разобраться с ними можно при помощи сантехника.

Особенности конструкции


Необходимость в приобретении или замене данного изделия возникает в случае, когда старое устройство становится непригодным к эксплуатации, а также по причине, которая не связана конкретно с ним.


Например, приобретен кухонный гарнитур и теперь нужно поменять не только мойку, но и выполнить новую установку сифона на раковину. Часто происходит так, что конструкция уже имеющегося устройства должна быть другой.


Чтобы под мойкой обустроить гидрозатвор, сегодня производители предлагают разные виды сифонов, которые бывают:

  • бутылочными;
  • коленными.


Устройства второго вида в свою очередь делятся на:

  • жесткие;
  • эластичные (гофрированные).


Все они могут быть более сложной конструкции, если требуется установка сифона на раковину с переливом. Также коленные изделия производят плоскими. Они актуальны для размещения под душевой кабинкой, а двойные монтируют под сдвоенными мойками. Читайте также: «Как выбрать сифон для раковины – разновидности, различия, как подобрать».


Для кухонных нужд лучше подходит бутылочная модель, но в случае дефицита свободного пространства или по иным причинам можно задействовать и коленные U-образной и S-образной формы. Последние модели лучше задействовать при условии минимума свободного пространства. До того, как установить сифон для раковины на кухне, требуется подобрать его модель.


В специализированных магазинах, торгующих сантехникой, всегда имеется большой выбор данной продукции. Поэтому проблем не возникнет, если нужно приобрести изделие несложной конструкции, которое можно быстро и легко разобрать/собрать при необходимости ликвидировать засор или выполнить профилактическую очистку.



Перед тем, как поставить сифон на раковину в кухне, при его покупке нужно ориентироваться на:

  • величину свободного места под мойкой;
  • технические характеристики, к которым относятся надежность материала изготовления и прокладок, и проходимость изделия;
  • наличие возможности его разборки с целью обслуживания;
  • внешний вид, когда тумба не будет скрывать устройство.

Разнообразие вариантов сборки и установки


Существуют разные способы сборки сифона — некоторые изделия сначала собирают, а потом герметично подсоединяют к отверстию слива мойки и канализационному патрубку. Другие модели приходится комплектовать в процессе их монтажа.


Последовательность сборки сифона бутылочного типа отличается от аналогичных манипуляций с иными видами таких устройств.

Установка бутылочного сифона


Делая покупку в магазине, прежде, как собрать для раковины на кухне сифон данного типа, обратить внимание следует на то, что модели, произведенные из пластика, бывают двух видов:

  • недорогими, состоящими из десяти и более деталей;
  • брендовыми, укомплектованными интегрированными прокладками.


Второй тип пластиковых сифонов отличается тем, что для производства их корпуса и уплотнительных колец применяют высококачественные полимеры. Стоимость данных изделий выше, но и служат они долго. К тому же сборку сифона для мойки выполнить проще, поскольку он состоит только из трех частей, которые легко соединяются и регулируются.



В отличие от брендовых изделий обычные устройства комплектуются не менее, чем из 10 элементов, которые следует поставить в определенное место, не перепутав между собой уплотнители.


На кухне монтаж сифона для раковины начинают в последнюю очередь только после того, как полностью обустроена канализационная система, установлен кухонный гарнитур.


Процесс, как собрать сифон для мойки недорогой модели из множества деталей, состоит из следующих этапов:

  1. Распаковывают комплект и проверяют наличие всех элементов. Нужно убедиться, что трубки и бутылочная часть герметичны и имеют гладкую поверхность, а гофра эластичная, прокладки — целые и плотные.
  2. Далее берут плоскую тонкую прокладку определенного диаметра и натягивают ее аккуратно на место резьбового соединения «стакана», не допуская перекосов. Прикручивают его крышки.
  3. На патрубок надевают накидную гайку. и конусную прокладку.
  4. Соединяют «стакан» с патрубком.
  5. На гофрированную трубу устанавливают гайку и прокладку.
  6. Соединяют гофру со «стаканом» и распределяют оставшиеся детали.


После завершения сборки приступают к тому, как установить сифон на кухне под мойкой. Его необходимо расположить по направлению к сливному отверстию, а гофру — в сторону раструба канализации. Бутылочную часть нужно располагать внизу — в ней создается гидрозатвор.


Когда крепление сифона к раковине выполнено, следует оформить сливное отверстие:

  1. Металлическую решетку и белый уплотнитель помещают на место расположения и вставляют длинный крепежный винт.
  2. Под мойкой монтируют горловину.
  3. Подтягивают накидные гайки.


На этом процесс, как правильно установить сифон под раковиной, завершен. Осталось вставить гофру в канализационный отвод, как правило представляющий собой широкий патрубок. Для обеспечения герметичности данного соединения применяют герметик и переходник. Читайте также: «Как установить раковину на кухне – советы по правильной установке мойки».

Установка устройства с переливом – как правильно собрать


Перелив относится к важной части сифона, позволяющей не допустить затопления кухонного помещения в случае, когда засорилось отверстие слива, а жидкость может вот-вот выплеснуться на пол из мойки, наполненной до самых краев. Подобное устройство сифона для раковины считается прогрессивным решением.


Можно снаружи мойки увидеть, что там располагается одно большое или несколько маленьких отверстий. В первом случае с наружной стороны размещают декоративную деталь, служащую для прикрытия данного отверстия. Перелив представляет собой дополнительную трубку — гофрированную или жесткую.



Ее закрепляют на раковине с обратной стороны напротив отверстия перелива, а другим концом помещают в патрубок сифона. Крепление к мойке производят винтом, а герметичное соединение с патрубком обеспечивают за счет затягивания накидной пластиковой гайки.


При выполнении таких видов работ, как собрать сифон на кухне, установить перелив или другие канализационные элементы, важно герметично соединять все фрагменты с обязательным применением уплотнителя. В данном случае плотное пластиковое или резиновое кольцо, которое бывает овальной, круглой или прямоугольной формы, фиксируют под раструбом, который закреплен с обратной стороны устройства.


Если следовать инструкции, как правильно установить сифон с переливом, его дальше нужно проверить на герметичность, для чего:

  • сливное отверстие плотно закрывают;
  • набирают в раковину большой объем воды;
  • наблюдают за тем, как жидкость поступает в сифон по переливу.


В том, как правильно собрать сифон, нет ничего особо сложного. Доказательством качественной установки является отсутствие протечек. В обратном случае следует еще раз убедиться в наличии прокладок и поплотнее закрутить накидные гайки.

Подключение сифона к канализационной системе


Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.


Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.



Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.


Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.



Но, к сожалению, у гофры имеется серьезный недостаток — она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

Также она склонна накапливать загрязнения за счет ребристой внутренней поверхности гофры. В итоге материал теряет форму, поскольку он вытягивается. Если при удачном расположении отвода канализации существует возможность, тогда можно самостоятельно  поменять гофрированный элемент на отрезок трубы.


Как установить сифон и правильно его выбрать

Установка сифона

Многие полагают, что установить сифон под силу только специалисту — сантехнику. На самом деле, изучив наши советы, вы поймете, как легко и просто самостоятельно установить новый сифон, например, у раковины.





Сантехнический сифон — прибор, который устанавливается между сантехническим оборудованием (раковиной или ванной) и канализационной трубой. Основное назначение сифона — препятствовать выходу газов из канализации и таким образом избавляет от неприятного запаха в ванной и на кухне. Сантехнический сифон представляет собой изогнутую трубу, в изгибе которой задерживается вода, в результате образуется гидрозатвор — водяная пробка, которая и не дает выходить газам из канализации.

Сантехнический сифон



Виды сантехнических сифонов

Сейчас в продаже можно увидеть две основные разновидности сифонов — бутылочный и коленный.

Бутылочный сифон похож на колбу, в которой задерживается отфильтрованная вода. Бутылочный сифон имеет сливную трубу, соединяющуюся со сливным отверстием сантехнического прибора, и выпуск, соединяемый с канализационной трубой. Бутылочный сифон устанавливается, как правило, под раковинами и мойками.

Бутылочный сифон

Сифон коленного типа (двухоборотный) — это S- или U-образно изогнутая труба. Сифоны такого типа встраивают в унитазы, а также устанавливают под писсуарами, ваннами и душевыми кабинами. Разновидность такого сифона — сифон-ревизия с раструбом в верхней части.

U-образный сифон для умывальника

Разновидностью коленного сифона является также гофрированный сифон, гибкая гофрированная труба, как правило, пластиковая, которая крепится в форме колена с помощью специального хомута, который не дает гофре распрямиться. В таком сифоне колено-изгиб необходимо создать самостоятельно – изогнув гофрированную трубу сифона. Такой сифон дает наименьшее количество протечек, т.к. имеет меньшее число соединительных элементов.





Сантехнические сифоны: 1 — пластмассовый бутылочный; 2 — никелированный бутылочный; 3 — двухоборотный пластмассовый; 4 — сифон-ревизия

Сифон с гофрированной трубой

Двойной сифон, для двух моек

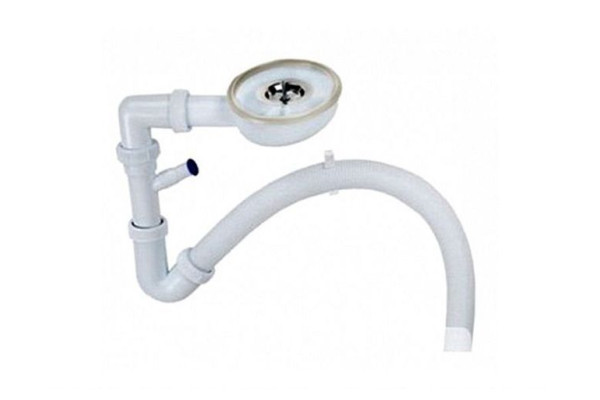

Сифон с отводом для стиральной машины

Сифон с двумя отводами (например, для стиральной и посудомоечной машин)

Сифон для раковины или мойки с переливом

Сифон для ванной с переливом



Установка сифона

Установить сифон самостоятельно не сложно. Если вы это собираетесь сделать впервые, то начать желательно с установки сифона для раковины или мойки. Для этого лучше всего подходит бутылочный сифон. Сперва следует установить сливную решетку в мойку или раковину и закрутить ее снизу, после чего подсоединить к стоку мойки (раковины) сифон и закрутить запорную гайку.

Сливная решетка сифона

Как правило, такой сифон будет выполнен полностью из пластика, поэтому при затягивании запорной гайки не стоит сильно усердствовать, иначе вы можете запросто сорвать резьбу, и надежной герметизации достичь не получится.

Закручиваем запорные гайки сифона

Вкручиваем сливной сифон в раковину

Подключаем отводную трубу сифона к канализационной системе

Так выглядит смонтированный металлический сифон

У кухонных моек с двумя раковинами два сливных отверстия, и в этом случае необходимо устанавливать сифон с двумя сливными трубами. Не ошибитесь, когда будете покупать сифон в магазине. Если вы планируете установить в ванной комнате или на кухне стиральную или посудомоечную машину, необходимо заранее приобрести сифон со специальными отводами для этих устройств. К такому отводу вы потом сможете подсоединить сливной шланг стиральной или посудомоечной машины. Для того чтобы через неиспользуемое отверстие отвода не текла вода, нужна пробка (в комплекте ее, как правило, нет). В качестве пробки можно использовать и пятирублевую монетку. Под ванну нужен сифон с переливом.

Перед соединением сифона с канализационной трубой устанавливается тройник, к нему подсоединяют трубу перелива, которая служит для отвода воды при переполнении ванны. Также есть сифоны с автоматическим сливом, в которых решетку перелива и сливную решетку соединяет тросик, открывающий заглушку, если ванна переполняется. Это очень удобное устройство. Если забудете, что наполняете ванну, то, когда вода достигнет переливного отверстия, автоматически откроется сливное отверстие, и вы не зальете соседей снизу.

Теперь расскажем о соединении сифона с канализационной трубой. Жесткую металлическую или пластиковую отводную трубу сифона необходимо открутить (и прикрутить обратно, когда она будет вставлена в канализацию). Диаметр отводной трубы сифона меньше диаметра раструба канализационной трубы, поэтому на нее надевают уплотнительное кольцо (черное резиновое, а есть и белое пластиковое), толщина которого примерно 1,5 см. Внешний диаметр уплотнительного кольца должен быть равен диаметру раструба на расстоянии около 10 см от его края, обычно, это 7 см, а внутренний диаметр кольца должен соответствовать диаметру отводной трубы сифона.

Уплотнительная манжета в месте соединения сливной и канализационной труб

Место соединения сифона с канализационной трубой необходимо загерметизировать. Для герметизации можно использовать силиконовый герметик, который наносится на поверхность уплотнительного кольца, контактирующего с поверхностью раструба. А вот сифоны для унитазов и писсуаров обычно закрепляют в раструбе цементным раствором.









Что бы еще почитать?

Как собрать сифон для раковины на кухне: установка своими руками

Как собрать сифон для раковины на кухне

Схема и устройство

Необходимый набор инструментов

Процесс установки

Нестандартные случаи

Установка на мойку с переливом на кухне

Видео сборки

Сифон расположен под кухонной мойкой и подсоединен к ее сливному отверстию. Устройство нужно, чтобы выталкивать крупные частицы мусора из потока, которые могли бы вызвать засор трубы. Такой способ очистки не избавит от засоров полностью, но определенная польза есть. Кроме того, он препятствует проникновению неприятных запахов и вредных бактерий из сливного трубопровода. Прежде, чем мы поговорим о том, как собрать сифон для раковины на кухне, разберемся, какие существуют разновидности, и как все это работает.

В качестве материала используется пластик — полиэтилен или полипропилен, либо металл — хромированная сталь, медь, латунь, бронза. Материал не ржавеет и не разрушается под воздействием влаги и агрессивной среды. Пластиковые изделия — самые дешевые. Они удобны в эксплуатации и абсолютно надежны. Если выбирать корпус из полимеров, лучше отдать предпочтение полипропилену, так как он менее гибок и в меньшей степени подвержен деформации под воздействием горячей воды. Металл стоит дороже. Высокую цену оправдывает отсутствие деформаций, жесткость соединений и длительный срок службы. Масса в данном случае роли не играет.

Многообразие форм и технических решений поначалу немного сбивает с толку, однако задачи и принцип работы одни и те же. Устройство представляет собой гидравлический затвор — изогнутую к низу трубу или другую емкость, в которой постоянно находится некоторое количество воды, не позволяющей проникнуть запахам из канализации.

С инженерной точки зрения устройства можно классифицировать следующим образом:

  • трубный — представляет собой изогнутую трубку, сделанную из металла. Бывает сборным и сплошным. В последнем случае в нижней части на сгибе должен быть ревизионный люк для удаления жирового налета и крупных частиц мусора;
  • гофрированный — разновидность трубного. У него нет ревизионных отверстий, и прочистить его сложно, так как гофрированный шланг имеет неровную поверхность, и в складках легко накапливаются отложения;
  • бутылочный или колбообразный отличается наличием колбы, создающей гидрозатвор. Колба (бутылка, стакан) имеет легко откручивающееся дно, делающее прочистку гораздо удобнее по сравнению с первым вариантом. Может быть двух видов. В первом случае гидрозатвор работает благодаря трубке внутри корпуса, во втором — благодаря перегородке;
  • плоский — вместо колбы в нем установлен широкий плоский патрубок-отстойник. Используется в случаях, когда под мойкой необходимо сэкономить место, например, если там расположена стиральная машина.

Выпускаются также модели для двойных раковин, в которых два отвода присоединены к одному корпусу. Существуют разновидности с одним и двумя дополнительными отводами, обеспечивающими слив от стиральной и посудомоечной машины. Система слив-перелив защищает мойку от переполнения. Все эти устройства могут работать только с бутылочными корпусами: как с пластиковыми, так и с металлическими. Подсоединение к канализационной трубе и к выпуску, куда поступает вода из чаши, во всех случаях производится одинаковым образом, поэтому все нюансы установки можно рассмотреть не примере колбообразного устройства.

Чтобы понять, как крепится сифон к раковине на кухне, следует разобраться с набором деталей, из которых он состоит. Чаще всего в комплекте поставляются следующие изделия:

  • решетка, закрывающая сливное отверстие раковины;
  • резиновые прокладки;
  • отводной патрубок;
  • гайки и винты для соединения мойки и корпуса;
  • корпус;
  • сливной патрубок;
  • гайка для соединения с канализационной трубой.

Из инструментов понадобится только отвертка. Возможно, придется воспользоваться герметиком, но такая необходимость возникает не часто, поскольку мировые производители выпускают сантехнику и детали к ней по стандарту, чтобы все изделия друг к другу подходили.

Начать следует с проверки, все ли детали на месте. Их список есть в инструкции, и даже если недобросовестный производитель укомплектовал набор не полностью, в инструкции будет полный перечень всех составляющих. Кроме того, изучив алгоритм действий заранее, работать будет гораздо проще.

На этой стадии не помешает проверка качества комплектующих, особенно, если набор стоил недорого. К браку относятся острые края, заусенцы, которые могут повредить прокладки. Их лучше срезать ножом. Неровности становятся причиной того, что сборные элементы прилегают друг к другу не плотно, позволяя воде просачиваться наружу.

Установка производится сверху вниз в следующем порядке

  1. В чашу на сливное отверстие крепится защитная решетка. Обычно она поставляется с двумя прокладками. Если их толщина менее 4 мм, имеет смысл купить более массивные. Белая ставится с лицевой стороны чаши, черная — с нижней. Через эти прокладки к ней подсоединяется отводной патрубок. Он крепится к решетке с помощью металлического винта, расположенного в ее центре. Винт затягивается отверткой туго, но так, чтобы не сорвать резьбу. В некоторых моделях прокладки уже вклеены. Есть и модификации, в которых крепление осуществляется без винтов посредством пластиковой гайки, надевающейся снизу.
  2. В патрубок вставляется колба — на только что привинченную трубку надевается стяжная гайка диаметром 32 мм резьбой вниз, затем — конусная прокладка. Широкой стороной она должна быть обращена к гайке. Высота расположения корпуса при этом регулируется в значительных пределах. Если поднять его до упора, слив, возможно, будет затруднен. Если опустить слишком низко, появится риск падения колбы. Когда высота отрегулирована, гайка затягивается. Инструментов для этого не понадобится — данная операция не требует практически никаких усилий.
  3. К корпусу снизу прикручивается крышка, выполняющая функцию ревизионного люка. При засоре она снимается и вычищается.
  4. На сливное отверстие колбы надевается гайка патрубка. Другая его сторона с вытянутым черным уплотнителем на конце помещается в канализационную трубу. Уплотнитель нужен для предотвращения проникновения запахов из канализации и сточной воды при ее засоре.
  5. Необходимо убедиться, что все соединения герметичны. Для этого следует подать воду под небольшим напором, предварительно подставив ведро. Если протечек нет, напор можно увеличить.

В процессе сборки сифона под раковиной на кухне важно не затягивать пластиковые гайки слишком сильно, иначе резиновые прокладки в них сомнутся, что снизит их срок службы. Если их не дотянуть, падение прочности соединений будет постепенно нарастать, пока через некоторое время вся конструкция не развалится со всеми вытекающими последствиями.

В обычном комплекте использовать герметик не стоит. Во-первых, в нем нет необходимости, во-вторых, если придется ставить другой комплект, герметик придется счищать для придания соединениям плотности, а сделать это не так просто.

Если требуется поставить новый патрубок на старую мойку, придется избавиться от старого. За несколько лет службы он прикипает к поверхности. При демонтаже лучше сначала убрать нижнюю часть, затем открутить винт. Важно не форсировать события — иначе можно погнуть мойку. Пластиковую трубку нужно постепенно расшатать, и тогда она отвалится сама. Перед тем, как прикрепить новую, следует очистить поверхность от налета.

В тех редких случаях, когда элементы системы плохо стыкуются между собой, лучше попытаться найти им замену. Сделать это удается не всегда, и тогда на помощь приходят ножовка, комплект гаечных ключей, герметик и уплотняющая лента. Использовать данную технологию можно на всех этапах вплоть до подключения сифона к канализации.

Чтобы облегчить себе задачу, раковину лучше снять. Канализационную трубу на время проведения работ желательно заткнуть ненужной тряпкой.

Приступать к работе стоит только после окончания всех замеров. Если трубка слишком длинная, обрезать ее можно простой ножовкой. Важно не забыть очистить края от заусенцев с помощью наждачной бумаги.

Бывают ситуации, когда надежность соединения вызывает сомнение, и тогда без герметика не обойтись. Им покрывают резьбу непосредственно перед монтажом. Если используется прокладка, ее тщательно обмазывают густым слоем с расчетом, что все зазоры будут закрыты герметизирующим составом. Этот же метод применяется, если решетка не вполне подходит для чаши.

Металлические стыки ни в коем случае не должны быть ржавыми. Для уплотнения резьбовых соединений лучше использовать пеньку.

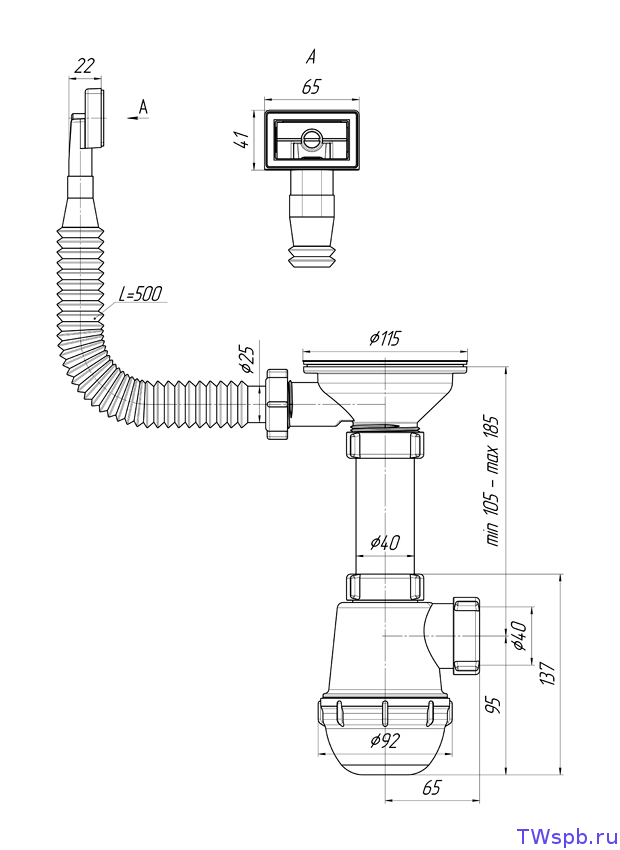

Схема монтажа системы для раковины с переливом немного сложнее. В данном случае у чаши сверху предусмотрено отверстие с гидроклапаном, в которое стекает вода, когда она переполняется. Такая система используется со всеми разновидностями систем. Лишняя вода по специальному патрубку отводится в корпус колбы либо в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело. При покупке важно учесть длину патрубка — ее должно хватить чтобы дотянуться от гидроклапана до сливного отверстия. Если она окажется слишком длинной, не факт, что излишек спрятать будет просто. Подобрать правильную длину по типоразмеру чаши помогут продавцы. Их помощь не понадобится, если купить сборную телескопическую трубку или гофрированный шланг.

Клапан оснащен прокладками, однако перед установкой поверхность необходимо тщательно очистить и обезжирить. Крепление производится с помощью прижимной гайки.

  • Материал подготовил:
    Артем Филимонов

Устанавливаем сифон своими руками | Строительный портал

С установкой сифона под мойкой или ванной справится даже новичок, не прибегая к помощи сантехника. Конструкции современных сифонов в большинстве случаев собираются вручную, в редких ситуациях понадобится использовать отвертку.

Рассмотрим функциональные особенности разных видов сифонов, приведем рекомендации по выбору связки между умывальником и канализационной трубой. Кроме того опишем пошагово, как правильно установить сифон под раковиной, ванной и стиральной машинкой.

  1. Устройство сифона
  2. Разновидности сифонов для кухни и ванны: особенности выбора
  3. Как установить сифон на кухне: порядок действий
  4. Как правильно установить сифон под ванну
  5. Установка сифона для стиральной машины
  6. Общие советы по установки сифонов
  7. Прочистка и ремонт сифона

Устройство сифона

Сифон – это связующий элемент между канализационной системой и умывальником. Устройство производит вывод воды, блокирует попадание неприятных запахов в помещение и препятствует засорению трубопровода. Как правило, сифон монтируется возле сантехнического прибора (мойка, раковина, ванна или стиральная машинка) непосредственно возле ввода в канализацию.

Стандартная комплектация сифона включает в себя следующие элементы:

  1. Защитная решетка – устанавливается в сливное отверстие мойки/ванны. Эта деталь не задерживает крупные отходы, не допуская засорения канализации.
  2. Резиновая прокладка – размещается между выпускным патрубком и корпусом мойки. Обычно, прокладка имеет толщину 3-5 мм.
  3. Выпускной патрубок. Некоторые варианты сифонов предусматривают дополнительный отвод для подключения слива посудомоечной или стиральной машины. Это может быть отвод для смесителей, имеющий донный клапан.
  4. Прокладка выпускного патрубка, изготовленная из резины.
  5. Гайка выпускного патрубка. Материал изготовления – пластик.
  6. Резиновая пробка для закупорки сливного отверстия раковины/ванны.
  7. Соединительный винт из нержавейки, диаметр – 6-8 мм. Некоторые производители с целью удешевления товара изготавливают эту деталь из обычного железа с напылением никеля и хрома. Подобная экономия приводит к тому, что винт быстро ржавеет и разрушается. Проверить качество металла получится с помощью магнита – нержавейка не магнитится.
  8. Корпус сифона – «колено» или «бутылка».
  9. Металлическая гайка из нержавейки, латуни или меди.
  10. Пластиковая гайка для стяжки.
  11. Конусные прокладки для пластика или резины – 2 штуки.
  12. Стакан или крышка сифона.
  13. Канализационный отвод – находится с боку корпуса сифона.
  14. Гайка для фиксации пластикового переходника.
  15. Плоская резиновая прокладка – обеспечивает плотное прилегание корпуса и крышки сифона.
  16. Канализационный отвод: гибкий шланг, пластиковая труба, пластиковый патрубок или гофрированная труба.

В комплект входит инструкция с подробным описанием, как установить сифон. Процесс сборки и монтажа следует начинать, только после ее прочтения.

Разновидности сифонов для кухни и ванны: особенности выбора

Существуют несколько типов данных сантехнических устройств. Модели отличаются между собой конструктивными особенностями, материалом изготовления и внешним видом. Чтобы было легче сделать правильный выбор, надо разобраться с вариантами конструктивных решений сифона.

Трубный. Обычно монтируется под раковиной в ванной комнате. На кухне не рекомендуется использовать такой сифон, так как его придется очень часто чистить. Плюс трубной модели – компактность и привлекательность. Внешне они напоминают изогнутую трубу – этот изгиб создает водяной затвор.

Как правило, нижнее колено подобной модели снимается для очистки. Минус трубного сифона – не достаточно глубокий гидрозатвор, из-за чего вода быстрее испаряется и провоцирует появление специфического запаха.

Бутылочный – наиболее распространенный вариант. Жесткая конструкция, напоминающая по форме колбу или бутылку. Сифоны этого типа имеют ряд положительных качеств:

  • часть, которая обычно засоряется из-за некачественной воды или сливающихся отходов, легко откручивается;
  • сифон легок в обслуживании;
  • длительный срок службы;
  • вода никогда полностью не уходит из гидрозатвора, поэтому «бутылочная» конструкция надежно удерживает запахи;
  • сифон оборудован переливом – при засорении труб, вода не поднимется за пределы отрегулированные системой и не затопит помещение;
  • если в раковину попадут мелкие ценные вещи, то они останутся в резервуаре – их получится достать, открутив низ сифона.

Бутолочная модель имеет и некоторые недостатки:

  • монтируется только со стандартными трубами канализационной системы, так как устройство имеет жесткую конструкцию;
  • под умывальником занимает много места.

Гофрированный сифон отличается простотой установки. Устройство состоит выпуска и гофротрубы на изогнутом каркасе.

Достоинства гофрированных моделей:

  • возможность подключения к канализационному трубопроводу, размещенному нестандартным способом;
  • простота монтажа и «умеренная» ценовая политика;
  • считается наиболее экономным вариантом;
  • установщик самостоятельно формирует изгиб для водяной пробки, предотвращающее попадание неприятных запахов через раковину в помещение;
  • риск протечки минимален, так как труба не имеет каких либо соединений;
  • обеспечивает качественное водоотведение независимо от расстояния между полом и умывальником.

Недостатки гофрированных сифонов:

  • быстрое накопление отложений на внутренней поверхности трубы;
  • гофрированная труба со временем теряет свою прочность из-за горячей воды – сливать кипяток в раковину с таким сифоном нельзя.

При выборе сифона следует придерживаться некоторых советов:

  1. Для раковины стандартной формы достаточно легко подобрать сифон. Эксклюзивные модели лучше оборудовать сифоном, поставляющим в комплекте с раковиной.
  2. Пропускная способность сифона подбирается с учетом напора воды в трубах и наличия дополнительных устройств, подключаемых к устройству – чем их больше, тем шире должно быть сечение отвода. От покупки плоского сифона с мелким сечение, в данной ситуации, придется отказаться.
  3. При покупке необходимо сверить параметры раковины, ванны и мойки с параметрами сифона. Отправляясь в магазин, заранее надо замерять: диаметр сливного/переливного отверстия и расстояние до труб канализации.

Как установить сифон на кухне: порядок действий

Подготовительные работы

После приобретения сифона надо проверить его комплектность – все ли детали имеются в наличии. Пластиковые модели продаются в мягкой упаковке, поэтому при транспортировке некоторые элементы могут поцарапаться или деформироваться. На резьбе не должно быть никаких повреждений и заусениц.

Помимо самого сифона для монтажа понадобятся:

  • силиконовый герметик или прокладка;
  • изолента;
  • плоская небольшая отвертка.

Перед тем, как установить сифон на раковину в ванной или кухне понадобится выполнить демонтаж старого устройства:

  1. Под мойку поставить ведро.
  2. Поломанный сифон снять вместе с канализационной подводкой.
  3. Если устаревшая муфта непригодна для дальнейшего использования, то ее надо заменить.
  4. Из раструба и слива удалить грязь. Канализационную трубу заткнуть тряпкой и пакетом.

При замене старых чугунных коммуникаций, прочно забетонированных в цемент, могут возникнуть некоторые сложности. Чугун придется выбивать из цемента, но делать это надо крайне аккуратно, чтоб обломки не попали в трубу. В противном случае трубопровод регулярно будет загрязняться. Попавшие в трубу осколки, надо удалить пласкогубцами.

Как установить сифон для раковины. Пошаговая инструкция

Если сифон продавался собранным, то его следует разобрать и проверить насколько хорошо закреплены и затянуты все детали.

Совет. Кухонные сифоны нужно собирать вручную, чтобы не повредить изделие и контролировать силу зажима.

Последовательность установки:

  1. На чугунную трубу монтировать резиновую накладку. Пластиковую канализационную трубу вывести на нужный уровень (до 40 см от пола) и установить на нее специальный переходник.
  2. Соединить вручную трубу под мойкой и основную часть сифона.
  3. Свободной рукой вставить сеточку с прокладкой и винтом в сливное отверстие, наживить винт и дожать полностью.
  4. Гофрированную  трубу вставить в сливной раструб и стянуть барашковой гайкой.
  5. В трубу канализации установить раструб гофротрубы.
  6. В некоторых инструкциях рекомендуется подключать дополнительную технику на этом этапе. Однако желательно сначала соединить сифон с канализацией и провести его проверку. Дополнительные отводы в это время закрывают заглушками, которые поставляются в комплекте с сифоном.
  7. После проверки – подключить дополнительную технику. Сливные шланги посудомоечной и сливной машинки закрепить хомутами.

Совет. Важно проследить, чтоб сливной шланг, отходящий от сифона, нигде не перекручивался и не перегибался. Вода должна стекать беспрепятственно.

Как установить сифон для раковины с переливом: видео

Как правильно установить сифон на ванну

Как правило, ванна имеет пару отверстий. Одно расположено на дне, другое – на передней стенке. Из этих особенностей определяется конструкция сифона для ванны, состоящая из таких деталей:

  • пластиковая трубка гофра;
  • чаша для водостока;
  • колено с патрубком.

Приведем алгоритм, как установить сифон под ванной:

  1. Предварительно собрать сифон и «примерять», как он будет расположен под ванной. До начала работ по установке сифона надо обдумать размещение труб, определить толщину и длину трубопровода.
  2. В верхнем отверстии на ванной (на передней стенке) установить металлический ободок. Закрепить к нему патрубок.
  3. С помощью болта сливную чашу прикрепить к сливному отверстию, которое находится в днище.
  4. Для соединения сифона с отверстиями необходимо раскрутить металлический болт (расположен на самой ванне). Затем патрубок прикрутить с помощью болта к отверстию.
  5. Когда компоненты сифона собраны, то свободный конец гофры можно соединить с канализационной трубой.
  6. Проверить стыки на герметичность – напустить в ванну воды под маленьким напором. Если течи нет, то понемногу увеличивать напор. Просмотреть место под ванной – если вода отсутсвует, то сифон готов к нормальному использованию.

Как установить сифон: видео

Установка сифона для стиральной машины

Для стиральных машинок применяются сифоны с отводом. Технология монтажа зависит от типа конструкции.

Сифон открытого типа фиксируется крепежной скобой:

  1. Место крепежа отметить на стене.
  2. Просверлить отверстия и прикрутить к стене сифон.
  3. С помощью гибкого шланга подсоединить сифон к тройнику.
  4. Заключительный этап – соединение со стиральной машинкой.

Установка встраиваемого сифона – более кропотливая работа. Порядок действий:

  1. В стене перфоратором сделать отверстие.
  2. Закрепить при помощи монтажной скобы канализационные и водопроводные трубы в отверстии.
  3. Установить сифон с изгибом.
  4. Подключить сифон к коммуникациям.
  5. Отверстия заделать цементным раствором, детали скрепить.
  6. Стиральную машинку подключить согласно инструкции.

Общие советы по установки сифонов

  1. Приступать к установке сифона следует после изучения инструкции, которая поставляется в комплекте.
  2. При монтаже сифона для акриловой или металлической ванны сливное отверстие надо обрабатывать наждачной бумагой – это способствует плотному прилеганию прокладок.
  3. Сифон с разрывом потока струи требует жесткого крепления к стене.
  4. Перед затягиванием сифона надо проконтролировать, чтоб прокладки не сместились.
  5. Диаметр сливного трубопровода должен быть не меньше 5 см.

Как установить сифон с разрывом струи: особенности конструкции и монтажа.

Прочистка и ремонт сифона

Если сифон засорился, и вода не проходит сквозь слив, то можно попробовать его прочистить одним из способов:

  1. Вылить в раковину/мойку горячую воду, которая растворит жир. Действие усилится, если в воду добавить соду.
  2. Использовать для промывки труб бытовую химию.
  3. Подставить ведро, снять нижнюю пробку, открутить и почистить колено вручную.

Если сифон протекает, то необходимо:

  1. Обработать сифон смазкой, герметиком. Это помогает в случаях, когда протечка возникла в месте стыковки с раковиной.
  2. Закрутить плотно пробку.
  3. Все детали, которые ремонтировались, очистить от старого слоя герметика и обработать «свежим» составом.

Долговечность эксплуатации сифона во многом зависит от качества самого устройства и точности его установки.

Как заменить сливной сифон на мойке

Сифон — это петлевой участок трубы в сборке слива раковины, расположенный чуть ниже раковины. Это требуется по правилам сантехники и часто является частью установки новой раковины, поскольку старая сборка сифона не всегда соответствует новой конфигурации раковины. Когда части ловушки корродируют или соединения начинают протекать и не могут быть исправлены путем затягивания соединительных гаек, пора заменить весь узел ловушки. Методы замены легче понять, если вы знаете, как работает сливной сифон.

Как работает P-Trap

Дренажный сифон часто называют P-сифоном . Название получено из-за его формы — зацикленной конфигурации, которая выглядит как боковая буква «Р». Изгиб сифона удерживает небольшое количество стоячей воды, которая остается в канализации при каждом использовании раковины. Вода закрывает сливное отверстие и предотвращает попадание газов из канализационной системы в ваш дом. Сифон также представляет собой удобную точку восстановления, если в канализацию попадет кольцо или другая мелочь.Такие предметы часто остаются в ловушке, а не смываются в основной сток. Сифон также обеспечивает место для удаления засоров — либо из самого колена сифона, либо в отводе слива, ведущем в стену.

Новый узел сифона сифона, который часто продается в комплекте, обычно включает два или три компонента: колено сифона (само по себе имеет форму буквы J) и рычаг сифона, у которого один изогнутый конец входит в колено сифона. и прямой конец, который соединяется с сливным отверстием в стене.Некоторые комплекты также включают удлинитель насадки, который идет прямо вниз от насадки, соединенной с дном раковины. В комплекты также могут входить дополнительные адаптеры и детали, которые могут вам не понадобиться. Различные детали сифона также можно приобрести по отдельности.

Колено сифона и рычаг сифона обычно крепятся короткими гайками большого диаметра, называемыми накидными гайками. Внутри каждого соединения к трубе прилегает виниловая скользящая шайба. Вы можете ослабить гайки вручную или плоскогубцами.Если у вас нет плоскогубцев, вы можете использовать трубный ключ, но будьте осторожны, чтобы не повредить детали; трубные ключи могут оказывать большое усилие.

Материалы дренажной ловушки

Сифоны для слива раковины обычно изготавливаются из белого ПВХ, черного АБС-пластика или хромированного металла (латуни или меди). При замене ловушки вы можете использовать тот же материал, что и старую ловушку, или выбрать что-то другое. Сменные сливные сифоны продаются в виде комплектов в домах благоустройства, хозяйственных магазинах и интернет-магазинах.Доступны несколько размеров (диаметров трубы), включая 1 1/4 дюйма, 1 1/2 дюйма и 2 дюйма. В раковинах для ванных комнат обычно используются ловушки на 1 1/2 дюйма, а в кухонных раковинах — на 1 1/2 дюйма; 2-дюймовые сифоны обычно используются на трапах для душа и ванны. Проверьте свой сливной фитинг и сливное отверстие ответвления, чтобы определить, какой размер сифона вам понадобится.

Некоторые сливные узлы раковин изготавливаются из жестких труб и фитингов из ПВХ или АБС, которые постоянно приклеиваются растворителем в местах стыков. Чтобы заменить этот тип сборки, вы должны отрезать старые трубы и использовать переходники для подключения к новой сборке с помощью скользящих фитингов.

В некоторых наборах сифона используется гибкий рукав сифона в виде гармошки или удлинитель патрубка. Хотя они упрощают подключение, когда патрубок смещен от дренажного отверстия ответвления, у этого типа трубы есть внутренние выступы, которые могут сделать ее восприимчивой к засорению. Большинство сантехников избегают сливных ловушек этого типа, а местные нормы могут даже запретить их использование. Гладкостенные трубы — лучший выбор.

Как удалить слив из кухонной раковины: 13 шагов (с иллюстрациями)

Об этой статье

Соавторы:

Давид Балкан, профессиональный сантехник и генеральный директор компании Balkan Sewer & Water Main

Соавтором этой статьи является David Balkan.Давид Балкан — профессиональный сантехник, генеральный директор Балканской канализационной и водопроводной службы и президент Балканской канализационной службы. Как практический владелец этих компаний более 40 лет, Дэвид хорошо разбирается в проблемах водоснабжения, канализации и дренажных линий. Дэвид является председателем комитета Совета магистров-сантехников и более 30 лет входит в состав Исполнительного комитета Ассоциации подземных водопроводчиков Нью-Йорка. Его знания и ориентированный на решения подход способствовали тому, что компания Balkan Sewer and Water Main Service стала крупнейшей и пользующейся наибольшим доверием службой в Нью-Йорке и получила награду Angie’s List Super Service Award 2017.Эту статью просмотрели 95 219 раз (а).

Соавторы: 6

Обновлено: 19 мая 2021 г.

Просмотры: 95,219

Резюме статьиX

Чтобы снять слив с кухонной раковины, вам понадобится только гаечный ключ, отвертка и плоскогубцы. Первое, что нужно сделать, это ослабить стяжную гайку, соединяющую сетчатый фильтр со сливной трубой, что обычно можно сделать вручную.Если гайка очень тугая, удерживайте сетчатый фильтр сверху плоскогубцами, пока ослабляете его. Если вы видите винты, удерживающие сетчатый фильтр на месте, удалите их с помощью отвертки, прежде чем ослаблять контргайку вручную. Для контргайки без винтов вам понадобится гаечный ключ, чтобы ослабить ее, повернув против часовой стрелки. Затем вы сможете освободить ситечко и вытолкнуть его из раковины. В завершение очистите всю грязь или замазку вокруг отверстия, в которое был установлен слив. Советы о том, как установить новый слив для кухонной раковины, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 95 219 раз.

Как очистить сифон для раковины

Бытовая раковина часто забивается, и иногда это означает, что вам нужно удалить сифон под раковиной, чтобы удалить мусор. Всего за несколько простых шагов вы сможете полностью осушить раковину в кратчайшие сроки.

Во-первых, несколько советов, которые следует попробовать перед снятием слива:

  • Сначала слейте в канализацию немного очень горячей воды, чтобы устранить засор.
  • Если это не помогло, попробуйте вставить в раковину вантуз — медленно надавите, затем быстро потяните вверх
  • Если они не работают, пора снимать сток

Инструменты, которые вам понадобятся для удаления слива:
Ведро, гаечный ключ или плоскогубцы, тряпки, щетка для очистки, малярная лента или клейкая лента.

Шаг 1:
Сначала найдите сливной сифон под раковиной. Чаще всего под раковиной вы увидите: насадку, скользящие гайки, J-образный сифон (J-образный изгиб), сливной рукав и отрезок трубы, идущий от стены. Вместе эти части обычно называют «P-ловушкой».

Шаг 2:
Поставьте ведро или посуду под ловушку, чтобы уловить любую воду, которая может вытечь, когда ловушка снимается.

Шаг 3:
Отвинтите гайки скользящего шарнира с каждой стороны J-образной части сифона.Возможно, вы сможете сделать это вручную, но если ваша сантехника устарела, вероятно, вам придется использовать плоскогубцы для фиксации каналов или гаечный ключ, чтобы их ослабить. Если у вас металлическая или декоративная отделка ловушки, воспользуйтесь ленточным ключом, чтобы не поцарапать ее. Или вы можете использовать малярный скотч или клейкую ленту на внутренней стороне плоскогубцев, чтобы не поцарапать поверхность. Другой метод — обернуть тряпкой гайки скользящего шарнира перед использованием плоскогубцев или гаечного ключа, чтобы инструмент не соприкасался с металлической отделкой.

Шаг 4:
Когда гайки скользящего шарнира ослабнут, продолжайте ослаблять их вручную и снимать уловитель. Не забывайте держать ведро под рукой! Здесь может возникнуть беспорядок, так как обычно в изгибе буквы «J» есть вода.

Шаг 5:
Сняв ловушку, вы заметите, что между гайкой скользящего соединения и ловушкой есть уплотнительное кольцо. Обязательно положите их в безопасное место, так как они очень необходимы для герметизации соединения. Также обратите внимание на порядок, в котором находятся эти детали: гайка скользящего соединения войдет в хвостовую часть, затем на уплотнительное кольцо, затем на конец сифона с резьбой (то же самое для стороны, соединяющейся со стеной).

Шаг 6:
Вы можете засунуть тряпку в трубу, идущую от стены, чтобы предотвратить попадание канализационных газов в ваш дом.

Шаг 7:
Используйте щетку для бутылок или другой чистящий инструмент, чтобы удалить весь мусор, обнаруженный в ловушке. Вы также можете аккуратно очистить насадку, идущую от раковины, и слегка очистить трубу в стене, чтобы удалить любой «мусор», который может присутствовать. Также неплохо перенести сифон в другую раковину и промыть ее, так как это удалит всю оставшуюся мыльную пену или остатки, которые могут привести к другому засорению в будущем.

Шаг 8:
Теперь, когда все детали очищены, вы можете приступить к сборке ловушки. Опять же, обратите внимание на порядок установки деталей: гайка скользящего соединения надевается на патрубок или стеновую трубу, затем на уплотнительное кольцо, затем на конец сифона с резьбой.

Шаг 9:
Затяните вручную гайки скользящего шарнира до упора. Используйте гаечный ключ или плоскогубцы, чтобы затянуть еще на четверть оборота. Будьте осторожны с двумя вещами: не перекрещивайте резьбу и не перетягивайте! Пластиковые ловушки, особенно если их слишком затянуть, треснут.

Советы:

  • Если вы хотите немного упростить эту работу в будущем, ознакомьтесь с нашей ловушкой для добавления ловушек. Эти продукты имеют встроенные функции, предотвращающие засорение и упрощающие извлечение потерянных в канализацию предметов.
  • У некоторых ловушек есть заглушка для очистки в нижней части изгиба. Чтобы очистить ловушки такого типа, просто открутите пробку и используйте жесткую проволоку, чтобы зацепить и удалить засор. Обязательно поставьте под слив ведро, потому что на дне сифона будет вода.
  • Некоторые считают полезным накрыть раковину и / или кран полотенцем или кусочком малярной ленты, чтобы напомнить себе и другим не использовать раковину в разобранном виде.
  • Мы, , не рекомендуем заливать в канализацию небезопасные, опасные для вашего здоровья (а иногда и для труб), вредные для окружающей среды продукты для устранения засоров. Лучше всего физически удалить волосы и прочий мусор. Регулярное использование безопасного продукта, такого как Roebic K-67, может помочь предотвратить медленный слив и остановки.
  • К сожалению, действительно нет замены ручному удалению сгустка волос. Химические вещества, используемые для удаления сгустков волос, часто неэффективны и часто приводят к тому, что их все равно удаляют вручную. Не говоря уже о том, насколько они вредны. Если вы обнаружите, что в вашем доме много волос уходит в канализацию, вы можете подумать о покупке сетчатого фильтра из нержавеющей стали для туалета, ванны или душа. Эти сетчатые фильтры — недорогой и простой в очистке способ предотвратить частое засорение водостока волосами.
  • Вышеуказанные шаги могут быть полезны не только для прочистки раковины, но и для извлечения предметов, упавших в канализацию.

Ловушки: что это такое? Очистка и установка

Сифоны на умывальниках, душах и ваннах

Сдержанный дизайн, безупречное функционирование: это то, что потребители ожидают от системы сточных вод, которая должна заставить их сточные воды исчезнуть, и их больше никогда не увидят. Их используют при мытье рук, принятии ванны и душа, в туалете и биде.Ловушка — это фактическая ловушка запаха, установленная в системе сточных вод. В зависимости от расположения ловушка имеет особую форму, которая называется «водяным затвором». Давайте сначала внимательно посмотрим, как работает ловушка.

Функция: принцип улавливания неприятных запахов.

Улавливатели запахов выполняют свою работу скрытно, и все они работают одинаково: в уловителе содержится вода. Это герметизирует сливную трубу таким образом, чтобы газы разложения из канализационной системы не могли попасть в ваши жилые помещения. Потому что вы действительно не хотите, чтобы в вашем доме пахли такими запахами.Как только вы открываете кран, вода в сифоне заменяется. Это означает, что при содержании в чистоте ловушки самоочищаются.
Подводя итог: В ванной комнате необходимы высококачественные сифоны, которые надолго будут надежно выполнять свои функции по нейтрализации запахов. Независимо от того, какой вариант вы выберете.

Варианты: П-сифон или сифон для бутылок

Какие сифоны обычно используются в частных домах?

  • Классическая форма ловушки — это ловушка p .Здесь гидрозатвор остается стоять в U-образной изогнутой трубе под сливом. Благодаря превосходному «изгибу» он подходит для стандартных и больших раковин.
  • В случае сифона для бутылок (прямая) сливная труба течет в чашеобразную емкость, где собирается вода. Компактное решение, которое часто используется для раковин небольшой глубины, например, в гостевых туалетах.
  • Помимо умывальников, чашечный принцип используется также в душевых кабинах на уровне пола и в дренажных каналах.

Между прочим: В секторе санитарии также проводится различие между «скрытой ловушкой» и «открытой ловушкой».

Дизайн: сдержанные, прочные, сложные сифоны

Даже если сифон является необходимым компонентом любой санитарной системы: он может визуально улучшить вашу ванную комнату. В то время как сифоны для кухонных раковин, душевых или ванн обычно не видны, сифоны на умывальниках выступают в комнату. Чтобы уловитель запаха вписался в интерьер вашей ванной комнаты, мы рекомендуем вам приобрести дизайнерский уловитель .В hansgrohe вы найдете как стандартные ловушки, так и дизайнерские модели, такие как Flowstar. Эти красиво оформленные изделия сделают вашу раковину великолепной.
Подводя итог: Сифоны могут хорошо выглядеть и вписаться в интерьер современной ванной комнаты. Дизайнерские ловушки долго сохраняют красивый вид, потому что они сделаны из прочных материалов и элегантно хромированы. Они также действительно выделяются тем, что их легко установить и очистить.

Сливы для посудомоечных машин — Structure Tech Home Inspections

Неправильно установленный сливной шланг посудомоечной машины — самый распространенный дефект, который мы обнаруживаем при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.

На приведенной ниже фотографии, которая была представлена ​​как фотография дня в области технологий Structure Tech на нашей странице в Facebook, видно несколько дефектов сантехники. Два из них связаны со сливом посудомоечной машины.

Сможете ли вы их заметить?

Изнанка ловушки

Первая проблема заключается в том, что слив посудомоечной машины подключен к сливу со стороны сифона . Вода всегда находится на дне Р-сифона, и это предотвращает попадание канализационных газов в дом.Слив посудомоечной машины должен быть подключен до P-сифона, а не после , как это было сделано здесь. При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину. На схеме внизу справа показана правильная установка.

На схеме внизу справа показана правильная установка.

Без петли высокого давления

На приведенной выше схеме вы заметите, что слив посудомоечной машины образует высокую петлю под кухонной раковиной.Это минимальное требование для каждой установки слива посудомоечной машины; он требуется каждым производителем посудомоечной машины, а также в соответствии с разделом P2717.2 Международного жилищного кодекса. Однако это не то, что нам нужно здесь, в Миннесоте. Погодите, я вернусь к этому через минуту. Но сначала вот фото, показывающее, как выглядит высокая петля.

Как видите, сливной шланг посудомоечной машины закреплен как можно выше под прилавком. А вот диаграмма производителя посудомоечной машины, показывающая то же самое.

Несмотря на то, что новые посудомоечные машины поступают от производителя со сливной петлей, расположенной сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями.

Около десяти лет назад я разослал электронное письмо восьми производителям посудомоечных машин с вопросом:

«Высокий контур требуется на сливе посудомоечной машины» в инструкциях по установке всех ваших посудомоечных машин . Для чего это нужно? Разве высокая петля, встроенная в боковую часть посудомоечной машины, не дает того же? Мы будем очень признательны за любые комментарии или комментарии по этому поводу ».

Вот полученные мной ответы:

  • Kenmore: Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил по сантехнике гласит: «Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или измельчителю пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины. Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше, в зависимости от того, что выше, или отдельно перекрываться воздушным зазором, расположенным на стояке.”
  • GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокую петлю от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или вытекание воды во время работы».
  • Bosch: Высокая петля сливного шланга посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально. Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
  • Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
  • Maytag: Нет ответа.
  • Whirlpool: нет ответа.
  • Амана: Нет ответа.

Подводя итог, можно сказать, что причиной высокого контура является предотвращение потенциального обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной. В Миннеаполисе отсутствие правильно установленной петли высокого давления под кухонной раковиной требует ремонта в рамках их оценки истинности продажи жилья.Если у вас нет высокой петли на сливе кухонной раковины, для ее устранения потребуется три предмета: отвертка, винт и зажим EMT 3/4 дюйма, который вы найдете в электрическом отделе любой магазин товаров для дома.

Видео в начале этого поста показывает процесс исправления этого, который занимает около 10 секунд.

А как насчет воздушных зазоров?

Вместо высокой петли под кухонной мойкой производители посудомоечных машин допускают наличие воздушного зазора.Он состоит из уродливого устройства, установленного на кухонной мойке, и выглядит оно так:

Они требуются в Миннесоте с начала 2016 года, и они никому не нравятся. Я писал о воздушных зазорах в посудомоечной машине еще в 2017 году, и сейчас процитирую то, что я сказал. Воздушные зазоры посудомоечной машины определенно , а не , которые мы рекомендуем устанавливать во время домашних осмотров. Хотя в соответствии с нормами технически требуются воздушные зазоры для посудомоечных машин на новых установках, мы не являемся инспекторами по соблюдению нормативных требований.Как домашние инспекторы, мы можем давать рекомендации по тому, что имеет для нас смысл. Это не так.

Хорошая новость заключается в том, что воздушных зазоров должны скоро исчезнуть , по крайней мере, в Миннесоте. Наш текущий сантехнический кодекс требует наличия воздушного зазора в разделах 414.3 и 807.4 нашего сантехнического кодекса. К счастью, следующая версия нашего сантехнического кодекса, которую планируется принять 17.12.21, изменит это. Раздел 414.3 скажет вам следовать разделу 807.3, и в этом разделе будет сказано следующее:

Я подчеркнул важную часть, которая меняется.Ура. Домовладельцы, сантехники, строители, проектировщики, строительные чиновники и все остальные должны быть довольны этим изменением. Ну, всем, кроме производителей воздушных зазоров. Извините, ребята, но у вас был свой день.

Пошаговое руководство по установке кухонной мойки

Новая блестящая раковина вместе с новым смесителем и столешницей украсит кухню так же, как новый пол и бытовая техника, причем за гораздо меньшие деньги. В наши дни установить новую раковину и смеситель не так уж и сложно, благодаря фитингам, которые просто прикручиваются или склеиваются друг с другом — часто без припоя и горелок.

Сколько стоит установка кухонной мойки?

От 50 до 300 долларов в зависимости от размера и типа мойки.

Детали проекта

Навык

3 из 5
Умеренный
Тщательная компоновка раковины имеет решающее значение, но подключение к сантехнике довольно простое.

Стоимость

От 50 до 300 долларов в зависимости от размера и типа мойки

Расчетное время

От 4 до 6 часов

Насколько легко установить кухонную раковину?

Самая сложная часть установки новой раковины и смесителя — это соединение слива раковины — частей между изгибом раковины и сливным трубопроводом.Всегда начинайте с патрубка раковины и работайте вниз. Вот здесь и зарабатывает поворотная P-ловушка с переходником ловушки. Он может качаться из стороны в сторону по двум разным осям и регулироваться вверх или вниз.

Перед тем, как вы отправитесь в магазин, Ричард рекомендует нарисовать «карту», ​​как на рисунке, и проверить внутренние диаметры патрубка и сливного шланга, обычно 1 ½ дюйма. Затем вместо того, чтобы покупать комплект, приобретите только те детали, которые вам нужны, в том числе ПВХ-трубу Schedule 40, которую нужно обрезать и подогнать по мере необходимости.

Иллюстрация Грегори Немека

Установка кухонной мойки за 8 шагов

Шаг 1

Измерьте и отметьте расположение кухонной раковины

Фото Keller & Keller

Отметьте задний край прилавка, чтобы центрировать мойку в шкафу.

Если у раковины есть шаблон, совместите его с меткой на прилавке.Поместите его задний край на расстоянии 1,5 дюйма от стойки и параллельно ей.

Обведите его; переходите к следующему шагу. Если шаблона нет, используйте 2-дюймовую ленту, чтобы обозначить место раковины.

Отметьте центр раковины на ее задней кромке.

Положите раковину на стол вверх дном. Совместите отметку на раковине с отметкой на стойке.

Отрегулируйте мойку так, чтобы расстояние между ее задним краем и фартуком составляло 1,5 дюйма. Убедитесь, что раковина параллельна краю прилавка.

Обведите раковину и снимите ее.

Измерьте ширину кромки раковины, вычтите 1/8 дюйма и сделайте отметку внутри контура раковины на эту величину.

Чтобы сделать линии выреза, соедините все отметки линейкой.

Шаг 2

Отметить линии реза на прилавке

Фото Keller & Keller

После использования линейки для соединения меток вы получите прямоугольный контур отверстия под раковину на прилавке.

Закруглите углы вручную, чтобы приблизиться к радиусу углов раковины.

Затем используйте лопаточную коронку, которая немного шире, чем лезвие лобзика (обычно достаточно ½ дюйма), и просверлите отверстие внутри радиуса в каждом углу линий выреза.

Шаг 3

Вырежьте проем под раковину лобзиком

Фото Keller & Keller

Опустите лезвие лобзика в переднее отверстие и пропилите по линии реза до заднего отверстия.Повторите с другой стороны.

Положите кусок дерева на несколько дюймов длиннее, чем вырез, поперек раковины. Вверните обрезок в отходы вырезки, чтобы они не упали или не заедали пильное полотно.

Отрежьте по линиям отреза спереди и сзади. Снимите вырез.

Проверить установку раковины на столешнице; При необходимости подрежьте отверстие лобзиком.

Шаг 4

Установить кухонный кран

Фото Keller & Keller

Установите мойку вверх дном на козлы с мягкой подкладкой или стойку.

Пропустите подводящую трубку крана и патрубок через прокладку, которая изолирует кран к раковине, а затем вверх через отверстие (или отверстия) в раковине.

Прикрутите крепежные гайки и шайбы к нижней стороне мойки.

Прежде чем затягивать крепежные гайки, убедитесь, что смеситель может вращаться по полной дуге над раковиной.

Шаг 5

Прикрепите фильтр к замазке сантехника

Фото Keller & Keller

Перевернув раковину, положите толстый рулон сантехнической замазки под выступ фильтра и протолкните его вверх через сливное отверстие раковины.

Наденьте прокладку, шайбу и корпус (если он есть в вашем сетчатом фильтре) на сетчатый фильтр напротив нижней части раковины. Нанесите герметик для стыков труб на открытую резьбу.

Вручную навинтите контргайку на сетчатый фильтр, затем затяните ее плоскогубцами, удерживая фильтр на месте.

Установите прокладку на патрубок сливной раковины и прикрепите ее к сетчатому фильтру с помощью накидной гайки. Затяните гайку вручную, удерживая фильтр.

Шаг 6

Установить раковину и подключить водопровод

Фото Keller & Keller

Удалите ленту, потянув к центру отверстия.

При перевернутой раковине сожмите полоску силиконового герметика с нижней стороны кромки раковины.

Поверните мойку вертикально и установите ее в отверстие в столешнице.

Убедитесь, что передняя часть мойки параллельна переднему краю столешницы. При необходимости отрегулируйте.

Подсоедините смеситель к запорным клапанам с помощью подводящих трубок с жёлудиными головками или шлангов из нержавеющей стали с оплеткой.

Присоедините шланг распылителя к резьбовому патрубку крана.

Шаг 7

Подсоедините сливные трубы

Фото Keller & Keller

Установите переходник сифона на патрубок сливной раковины.

Отрежьте и подогнайте отрезки трубы из ПВХ для подсоединения переходника сифона к сифону, а сливное колено к сливной линии. Поверните ловушку или надвиньте ее на патрубок, чтобы точно отрегулировать длину и выравнивание труб. Разобрать сливные части.

Очистите обрезанные концы канцелярским ножом. Покройте их и их ответные части грунтовкой для ПВХ. Дайте высохнуть.

Тампон из ПВХ-цемента на обоих концах, соединяемых. Немедленно соедините части вместе. Держите 30 секунд.

Соберите и вручную затяните все резьбовые соединения.

Шаг 8

Присоедините слив и очистку посудомоечной машины

Фото Keller & Keller

Подсоедините сливной трубопровод посудомоечной машины к сливному наконечнику патрубка. Затяните хомут с помощью отвертки.

Удалите излишки замазки с кромки фильтра.

Снимите аэратор с крана и налейте воду на полную мощность. Ищите утечки на всех соединениях на линии подачи и слива.В случае утечки осторожно затяните гайки на одну восьмую оборота, пока утечка не прекратится.

Убедитесь, что передний край мойки параллелен краю стойки. Наполните раковину водой, чтобы утяжелить ее, и держите на ночь, пока герметик схватится.


Необходимые инструменты и материалы

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крыше для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий.Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении. Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания.
Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади.Это отрицательное давление может создать достаточно всасывания для откачивания воды из сифона сифона, позволяя канализационному газу попадать в дом через теперь уже пустой сифон. К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремляющаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию.Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове.Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы почти вытесняют традиционные вентиляционные линии.

Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции. Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы одного вентиляционного отверстия для наружного воздуха.

AAV не новость.Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена ​​в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая санитарные коды SBCCI, BOCA, IRC и IPC. Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я устанавливал AAV Studor в течение нескольких лет без единой поломки, Оати (800 / 321-9532, www.oatey.com), а также их предлагают другие производители.

AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями.Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов, иногда называемые «обманщиками», рассчитаны только на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV. Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий.Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдет).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный вентиль для наружного воздуха, все готово.Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там. AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке необходимо установить AAV не менее чем на 6 дюймов выше изоляции.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию).Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты.(Никогда не используйте пасту, поскольку химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь. Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов.Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.

Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.


Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4).Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви). См. Таблицу DFU — таблицы 709.1 и 710.1 (2) в Международном кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

9050 или джакузи

9050

9050

9050

905

Узлы дренажной арматуры для светильников и групп

Крепление Тип

Автоматическая стиральная машина (бытовая)

Вся группа ванн (унитаз, биде, умывальник, ванна или душ)

03

Биде

Кухонная мойка

Поднос для белья

Lav

Трап

Посудомоечная машина

Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков

Размер дренажной трубы (в дюймах)

1 1/2

AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.

Чтобы вентилировать стиральную машину с помощью AAV, я провожу трубку диаметром 1 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, заканчивая ее в коробке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл — сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

.

Добавить комментарий

Ваш адрес email не будет опубликован.
