Содержание

Расчет несущей способности балок перекрытия и несущих конструкций в Москве

Нюансы расчета балок перекрытия

Балочные системы получили наибольшее распространение, изготавливаются из стали, бетона, дерева. Стальные швеллера предназначены для высокопрочных построек, бетонные отличаются простотой монтажа и небольшой теплопроводностью, деревянные максимально доступны по цене. Ведущие технические показатели — количество, глубина крепления, допустимая нагрузка, шаг, сечение. Должна быть учтена арматура – стальная одного из трех классов, композитная (стеклокомпозит, углепластик, армидокомпозит, базальтокомпозит).

Чтобы быстро провести онлайн-расчет балок перекрытий, вы можете воспользоваться специальным строительным калькулятором на нашем сервисе. В первую очередь указывают два ключевых параметра:

  1. • Длина. Показатель описывает габариты перекрываемого пролета, с небольшим запасом для монтажа на стены.
  2. • Толщина. Прочность зависит не только от стройматериала, но и от сечения.

Рекомендуемый размер сечения опоры (шарнирные, консольные, с защемлением) – от 1/25 длины и более. Общее количество можно определить с помощью нашего онлайн-калькулятора. При этом для деревянных комплектующих указываются размеры пролета и способ монтажа, определяются моменты инерции и сопротивления, модули упругости дерева и армирования, прочность на срез (двутавры, коробчатые сечения стенок).

Если есть какие-либо затруднения, наши специалисты готовы оказать всеобъемлющую консультационную поддержку.

Особенности расчета несущей способности конструкций перекрытия

В ходе подготовки проекта здания, особенно в части устройства пола и кровли, должны приниматься во внимание все факторы, сказывающиеся на нагрузке. Это требуется даже в том случае, когда используется монолитное перекрытие, наиболее прочное и долговечное. Проектные вычисления – обязательная стадия, проводимая согласно действующим стандартам и нормам. Нормативные значения различаются для квартир, лестниц, балконов, чердаков, техэтажей, террас, кровли.

Оценить несущую способность нужно в следующих ситуациях:

  1. • Увеличение веса (например, при создании надстроек).
  2. • Деформирование сооружения.
  3. • Износ стройматериалов.
  4. • Масштабная перепланировка или реконструкция.

Первые действия специалистов – анализ схемы строения, в комплексе и по отдельным частям, а также подбор крепежа. После этого оцениваются технические параметры: сечение, опоры, пролеты, степень нагрузки, величина прогиба (расчетного, относительного). По итогам всех проведенных операций подготавливается отчет.

При корректной методологии объект будут соответствовать всем нормам, повысится безопасность процесса строительства, удастся выявить все возможные риски появления дефектов. Как результат – постройка будет прочной и устойчивой, рассчитанной на десятилетия эксплуатации.

Онлайн калькулятор для расчета деревянных балок перекрытия

Доступ к самому калькулятору и всем расчетам в личном кабинете системы только после регистрации

Основные параметры

Список «Из какого материалы стены» в перекрытии по деревянным балкам отсутствует, т. к. предполагается, что паз под балку будет делаться прямо в кладке ряда, ну естественно кроме кирпича, где конец балки будет «обыгран» кладкой. Важно! При вводе высоты кладки в коробке дома, если перекрытие будет делаться по деревянным балкам, необходимо учесть и высоту ряда, который является периметром перекрытия.

Шаг балок и пленки

Обратите внимание, что шаг между балками указан в миллиметрах. Если у вас уже есть готовый проект дома, где шаг между балками не нормирован, то необходимо высчитать его среднее значение – (Min+Max)/2, где Min – минимальное расстояние между балками, Max – максимальное расстояние между балками.

Пароизоляционная и гидроизоляционная пленки по умолчанию применяются при перекрытии по деревянным балкам, но вы можете от них отказаться, выбрав «Нет».

Раскладка балок перекрытия и их количество

Ниже представлен набор параметров для ввода размеров комнат или участков для точного подсчета количества балок. Принцип работы аналогичен принципу раскладки плит, с тем лишь отличием, что постоянно идет сравнение остаточной длины балок с шириной последующих комнат. Например, если ширина 1-й комнаты 1,8 метра, а ширина второй комнаты 3,6 метров, то эти две комнаты будут перекрыты одними и теми же балками. Всё во многом зависит от того как грамотно вы укажите раскладку балок с учетом всех комнат и участков.

Чтобы данный инструмент был более полезен и работал правильно, рассмотрим изображения ниже, где на примере конкретной планировки мы грамотно разложим балки.

Разбиваем планировку на участки и комнаты

Давайте внимательно посмотрим на планировку и разобьём её на комнаты и участки. Участки – это 2 и более комнаты. У нас получился всего лишь один участок (выделено зеленым) и мы понимаем по каким стенам мы будем укладывать балки, т.е. на какие стены будут опираться концы балок.

Раскладку балок комнат, кроме 1 и 2, можно делать по любой из сторон. Но всегда помните, что ваша задача – разложить балки так, чтобы было меньше остатков материала.

Альтернативный вариант

Комнаты 1, 3, 4 и 6 можно объединить как один участок, где раскладка пойдет по стороне «А», т. к. ширина участка 5 метров, что запросто перекрывается 6-ти метровой балкой.

Комнаты 3,4, 5 и 8. Почему именно так и не как иначе!?

Если бы у нас не было комнаты 8, то комнаты 2, 5 и 7 тоже можно было бы сделать как один участок. Итого вся планировка представляла собой бы два участка, но у нас есть комната 8, поэтому как-то нужно разложить балки, чтобы было меньше остатка.

Можно конечно, комнаты 3, 4, 5 и 8 сделать как один участок, но тогда у нас останется достаточно много остатков, т.к. ширина участка 3 метра плюс 12 см на опирание минимум. В итоге мы получим остатки 2,88 метра каждой балки, которые мы нигде не сможем применить. Если конечно данное перекрытие является перекрытием второго этажа и у нас есть небольшое крылечко, которое необходимо перекрыть балками и ширина этого крылечка не более 2,5 метров, то тут конечно мы можем применить такое решение.

На изображении ниже (мы сделали две схемы, чтобы не было путаницы) зеленым выделены балки, которые являются остатками от перекрытия комнаты 5 и эти остатки применяются для перекрытия комнаты 8. Красным выделены остатки бруса, которые уже не будут применены к данному перекрытию.

Итого

Расчет балок перекрытий | ЗАО «Техстройпроект»

Деревянные балки перекрытий

Деревянные балки перекрытий часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, деревянные балки перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург).

Как расчитать необходимое сечение деревянной балки перекрытий?

Оптимальный пролет для деревянных балок — 2,5- 4 метра. Лучшее сечение для деревянной балки — прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило стоставляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.

Для расчета минимального и оптимального сечения деревянной балки перекрытия можно воспользоваться он-лайн калькулятором Романова для деревянных балок перекрытий

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длинн пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица минимальных сечений деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Если вы используете вместо балок прямоугольного сечения круглы бревна, можно пользоваться следующей таблицей:

Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2

Если вы хотите перекрыть большие прогоны, то рекомендуем воспользоваться опытом с сайта Околоток.

Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред.

Для расчета параметров двутавровой металлической балки можно воспользоваться хорошей программой расчета Beam

Вес одного метра двутавровой балки можно посмотреть в таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует рассчитывать, как 350 (без стяжки) -500 (со стяжкой) кг/м2
Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Железобетонные балки перекрытий

При устройстве железобетонных балок нужно использовать следующие правила (по Владимиру Романову):

  1. Высота железобетонной балки должна быть не менее 1/20 длины проема. Делим длину проема на 20 и получаем минимальную высоту балки. Например при проеме в 4 м высота балки должна быть не менее 0,2 м.
  2. Ширину балки рассчитывают исходя из соотношения 5 к 7 (5 — ширина, 7 — высота).
  3. Армировать балку следует минимум 4 прутками арматуры d12-14 (снизу можно толще) — по два сверху и снизу.  Таблицы соотношения длины и массы арматуры различного сечения.
  4. Бетонировать за один раз, без перерывов, чтобы ранее уложенная порция раствора не успела схватиться до укладки новой порции. С бетономешалкой бетонировать балки сподручнее, чем заказывать миксер. Миксер хорош для быстрой заливки больших объемов.

Вес строительной арматуры или сколько метров арматуры в тонне. Вес арматуры длиной 11,75 м. Вес арматуры диаметром от 5,5 до 32 мм.

Вес двутавра и количество метров в тонне двутавра



Популярность: 24%

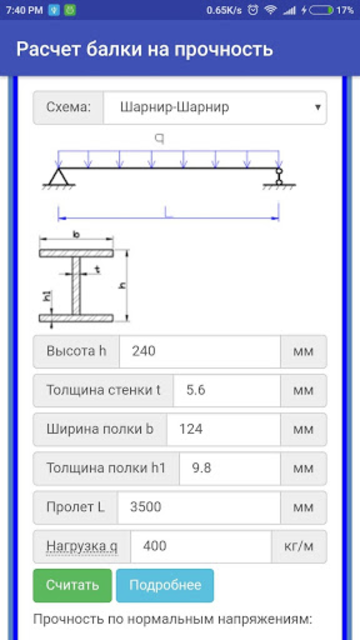

Калькулятор расчета балок

25.04.2018

Металлоконструкции балки относятся к перекрытиям, эксплуатация которых должна быть абсолютно безопасной. Калькулятор расчета балок позволяет определить надежность и прочность конструкций здания и рассчитать нагрузки, которые не будут превышать допустимые.

Чтобы использовать в здании металлоконструкции балки без опасений, необходимо изготовить эти конструкции по всем правилам строительного производства. Калькулятор расчета балок из ЛМК и ЛСТК наиболее прост, по сравнению с онлайн расчетами железобетонных конструкций, а надежность металлических балок выше, чем у любых других.

О том, что деревянные балки могут со временем сгнить, испортиться от насекомых или химикатов, мы не раз рассказывали читателям. Учитывая всевозможные деформации, достаточно сложно определить жизнестойкость деревянных конструкций. Поэтому предлагаемый на нашем сайте калькулятор расчета балок можно использовать только для металлических конструкций.

Чтобы правильно подобрать металлические балки, пользователю предлагается самостоятельно провести онлайн расчеты и определить параметры балки — толщину и длину, которые в дальнейшем позволят минимизировать отходы металла при устройстве перекрытия, а значит и сэкономить на производственных затратах.

  • На чем строится калькулятор расчета балок? На экономии. Металлические балки могут быть любой длины и даже не из цельного металлопроката, а сваренными из отдельных кусков, для этого, конечно, понадобятся отдельные расчеты, тем не менее рассматривать в проекте нужно все оптимальные варианты производства, чтобы сэкономить в деньгах и не навредить характеристикам объекта строительства в процессе его эксплуатации.

Определив для себя главное можно переходить к упрощенным онлайн расчетам. Укажите размеры балок перекрытий, пролет и шаг, рекомендуемые нагрузки и металл, из которого будет изготовлена балка, после чего нажмите меню «расчет» и получите необходимый результат.

Хоть калькулятор расчета балок и прост в обслуживании, в самом производстве металлоконструкций балок есть несколько особенностей, о которых лучше знать до обращения к онлайн сервису расчетов.

Металлоконструкции балок могут использоваться в системе перекрытия сразу над двумя, тремя и больше помещениями. А сама металлоконструкция балки, соответственно, может быть однопролетной, двухпролетной и трехпролетной.

  • Главный наш совет: перед тем как использовать онлайн калькулятор расчета балок необходимо составить техническое задание (ТЗ) и определить варианты производства металлоконструкций балок для системы перекрытий.

В малоэтажном строительстве чаще всего используются однопролетные металлоконструкции балки, но лучше заранее рассмотреть наиболее оптимальные варианты производства, чтобы чувствовать свою компетентность в рассматриваемом вопросе.

Калькулятор расчета балок, как говорилось выше, построен на упрощенных расчетах металлической балки перекрытия однопролетной с шарнирными опорами из цельного металлопроката. Чтобы произвести наиболее полный расчет согласно действующих нормативных документов, нужно обратиться к консультанту компании по телефону 391 251-82-82 и оставить свой производственный заказ.

Для справки: На балочные системы в перекрытиях действуют нагрузки силы на изгиб сечения, на кручение, на прогиб по длине. Поэтому наш онлайн сервис рассматривает отдельно калькулятор расчета балок и калькулятор перекрытий. Вы можете воспользоваться онлайн расчетами самостоятельно и без предварительной записи, а при возникших трудностях проконсультироваться со специалистами. Обращайтесь!

Вернуться к списку

Расчет количества деревянных балок перекрытия калькулятор онлайн. Как произвести расчет балки онлайн? Онлайн калькулятор и инструкции

ГлавнаяРазноеРасчет количества деревянных балок перекрытия калькулятор онлайн

Расчет онлайн для разнотипных балочных конструкций.

Строительство зданий – сложная работа, требующая точных расчетов и качественного выполнения работы. Основным материалом в строительстве жилых домов является древесина. Несущие конструкции изготавливаются из этого материала. Рассмотрим способы расчета балки онлайн.

Разновидности перекрытий

Назначение:

  1. Межэтажные. Прочное, надежное перекрытие. Между двумя материалами складываются звуко- и теплоизоляционные наполнители.
  2. Чердачное.Является частью стропильной конструкции крыши. Чердак оборудован изоляцией от шума и пара.
  3. Цокольное.Выносят высокие нагрузки. Делаются с теплоизоляцией.

Балки бывают двух видов:

  1. цельные;
  2. клееные.

Слабым звеном монолитных балок является ограниченная длина. Не могут быть больше 5 метров.

Преимуществами клееных балок над цельными являются:

  • перекрытие больших пролетов;
  • легкость установки;
  • маленькая масса;
  • длительная эксплуатация;
  • пожароустойчивые;
  • не деформируются.

Каким образом определяется длина балки?

Обычно размещаются параллельно самой маленькой стене. Размеры зависят от материалов, из которых изготавливаются блоки и от общего объема материала. Для крепления используют металлические крепежи (кронштейны, уголки, пластинки с перфорацией, плитки). Если применяете один из этих видов крепежа, то длина балки должна соответствовать пролету комнаты.

Также балки могут быть частью стропильных элементов. Конструкция опирается на мауэрлат. Данный способ увеличивает длину исходного материала на метр.

Советы для правильного расчета:

  1. Учитывайте глубину введения материалов в стену. Глубина вхождения для стен из кирпича составляет от 150 мм для балок из бруса и 100 мм для досок. В домах из дерева – от 70 мм.
  2. Длина балки составляет минимум 6 м.

Инструкция для подсчета:

  1. замерьте пролет;
  2. выберите закрепляющие элементы;
  3. рассчитайте влияющую нагрузку;
  4. подберите шаг и сечение.

При строительстве можно выпустить балки наружу на 31- 60 см. Таким образом, формируется свес крыши.

Определение действующей нагрузки

В жилом помещении имеется два дверных пролета. Обычно отличаются по размерам, но в квадратной комнате могут быть одинаковыми.

Перемычки укладывают в более коротком проеме ,длиной 3-4 метра. По стандарту, стороны должны соотноситься в пропорции семь к пяти. Так исключается деформация. Если не соблюдать этих пропорций, балки прогнутся. Возможный деформация – два см на четыре метра.

Для устранения провисания бруса, изготовьте снизу на несколько см, при этом придав форму арки.

Прогиб можно рассчитать по формуле f(нор)= L/200

L –длина пролета,

200 – расстояние на единицу погружения дерева.

Нагрузка на любую конструкцию определяется по нескольким формулам.

Первая – геометрическая характеристика сечения стержнями:

W≥M/R . M – время относительно нейтральной оси сечения балки или другого твердого тела,

R – рассчитываемое сопротивление, которое нужно взять из справочника исходя из основы.

Для стержней прямоугольной формы формула выглядит так:

W_Z =b∙ h 2/6,

b – ширина балки,

h – высота.

Перекрытие во многих случаях является кровлей и полом следующего и предшествующего этажей. Объединяйте, учитывая нагрузку мебели на поверхности. Если неправильно распределить, появляется риск разрушения конструкций. Не следует применять уж очень широкий шаг промеж балками и отказываться от лагов. Учитывайте, что пространство между основами зависит от толщины досок. Если имеются лаги, то расстояние посередине должно составлять метр.

Совет! Предусмотрите массу утеплителя. Цокольное перекрытие, длиной 1 м2, весит 100 килограммов. Увеличивает вдвое одну и ту же массу опилкобетон. Керамзит еще тяжелее.

Выяснение сечения и шага балки

  1. Параметры балок строго регламентированы. Так, соразмерность — 1:1:4. Широта – с 5 до 21 сантиметра, высота – от 10 до 31 сантиметра. Учитывайте утеплитель! Бревна перекрытия должны иметь диаметр от 11 до 31 сантиметра.
  2. Установочный шаг — примерно 30–120 сантиметров. При каркасном строении шаг соответствует дистанции промеж твердыми основами.

Требования, предъявляемые к конструкциям:

  • влагосодержание материала — максимум 15%;
  • нельзя использовать испорченную древесину, то есть синюшную, поражённую грибком, насекомыми, грызунами;
  • обработка антисептическим составом;
  • размерное отношение — 7:5 для брусьев;
  • чем больше высота лаг, тем больше нагрузка, выдерживаемая балкой;
  • для ровного перекрытия сделайте подъем ярусов;
  • брусья и бревна замените досками, уложенными на ребро, если укладка интенсивная.

Онлайн калькулятор для расчета деревянных балок

Высота балки (мм)Ширина балки (мм)Материал древесиныПролет (м)Шаг балок (м)

Произвести расчет балки возможно самостоятельно: рассчитать нагрузки, воздействующие на перекрытие по формулам и параметрам или воспользоваться онлайн калькулятором. Также можно выбрать подходящую конструкцию, исходя из имеющихся условий.

remboo.ru

Онлайн-калькулятор для расчета деревянных балок перекрытия

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.Высота балки (мм):Ширина балки (мм):Материал древесины:Сосна Ель ЛиственницаСорт древесины (см. ниже):1 2 3Сорт древесины:1 2 3Сорт древесины:1 2 3Пролет (м):Шаг балок (м):Коэффициент надежности:1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

Высота и ширина определяют площадь сечения и механическую прочность балки.Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается). 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

Качественный и быстрый монтаж системы отопления для частного дома и дачи:

  • газовое, водяное, дровяное, естественное отопление
  • отопление без газа, на солярке

Читатйте тут подробнее

Звоните и заказываете круглосуточно: +7(495)744-67-74 Круглосуточно

ООО ДИЗАЙН ПРЕСТИЖ надежный партнер по отоплению

Устройство отопления в частном доме

Зимой в доме должно быть тепло – одно из важных условий для постоянного проживания в загородном коттедже. Другой вопрос, какой именно будет система отопления? Вариантов множество, что делает окончательный выбор не самым удобным. Мы решили вам помочь и постарались рассмотреть основные примеры систем отопления, успешно применяемых в частных домах.

Как утеплить пол в деревянном доме?

Вместо приятной прохлады пол отдает замогильным холодом? Это значит лишь одно – пора утепляться! Если вы живете в частном доме, то решение этого вопроса более чем актуально, т.к. значительная часть тепла уходит именно через перекрытия первого этажа. В рамках данного обзора мы дадим рекомендации касательно выбора и монтажа теплоизоляции.

Кладка мангала из кирпича

Мангалы из кирпича не обязательно должны быть огромными монстрами, на строительство которых уходит куча денег. Они могут быть компактными, аккуратными, легко вписывающимися в дизайн любого участка. Что самое важное, они могут быть относительно недорогими. В этой статье мы приводим примеры кирпичных мангалов, которые легко украсят вашу летнюю кухню.

rapidly.ru

Расчет деревянной балки перекрытия калькулятор | Дерево

» Дерево

Калькулятор для расчёта деревянных балок перекрытия

Необходимые пояснения к расчетам
  • Высота и ширина определяют площадь сечения и механическую прочность балки.
  • Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
  • Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).

1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.

2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м. прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.

3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия

  • Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции
  • Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия
  • Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности
  • Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

    Пока не было проведено ни одного расчета

    Приближение/удаление проекции — колесико мыши

    Калькулятор расчета деревянных балок перекрытия — позволяет рассчитать сечения баклки по заданным размерам перекрытия.

    В основу расчета взята двускатная плоская крыша. Расчеты производятся с помощью онлайн калькулятора. Размеры и чертежи формируются в режиме реального времени.

    Для расчета размеров стропилы следует перейти на вкладку Расчет и указать размеры Вашей крыши. Все размеры указываеются в сантиметрах без дробных значений. При редактировании значения того или иного размера, этот размер выделяется на чертеже. Например, установив курсор на поле указания размера Высоты крыши , соответсвующий размер изменит цвет на чертеже. Так же вы можете быстро перейти к изменению размера кликнув по нужному на чертеже. Все размеры учавствующие в расчете, при наведении курсора мыши на них — меняют цвет, а при клике — переносят указатель курсора клавиатуры на поле, где можно изменить этот размер. Когда все размеры будут указаны, нужно нажать кнопку Рассчитать , расположенную ниже под списком всех размеров. После чего, калькулятор автоматически переключится на вкладку Чертеж .

    Размеры необходимые для расчета.

    • Высота крыши — расстояние от уровня пола чердака до конька крыши
    • Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены
    • Свес крыши — расстояние от края стены до края крыши
    • Ширина стропила — ширина стропильной доски (обычно 10 — 15 см)
    • Запил — расстояние от точки опоры на мауэрлате до противоположной строны стропильной доски со строны крыши, рассчитанное по линии проведенной через точку опоры и перпендикулярной поверхности крыши
    • Толщина стропила — толщина стропильной доски (обычно 5 см)

    На вкладке Чертеж представлен результат расчета стропила по заданным размерам крыши. Здесь представлен чертеж стропила с указанием рассчитанных размеров, а также перечислены все необходимые размеры для изготовления стропила. Размеры, представленные на чертеже, являются интерактивными — при наведении на них курсора мыши, расшифровку с наименованием размера можно увидеть в блоке всех размеров, где соответвующий размер будет изменять цвет. Возможно и обратное управлени, когда при наведении курсора мыши на полное наименование размера, соответствующий размер будет изменять цвет на чертеже. Так же, есть возможность скрыть/показать нужный размер, — это осуществляется кликом на полном наименовании размера. Полное включение/выключение размеров осуществляется с помощью выключателя Все размеры . Чертежом также можно управль с помощью контрольных кпопок, находящихся слева под чертежом. Слева направо: лупа с плюсом — увелчить (приблизить) чертеж, колонка — выставить значение увеличения по умолчанию, лупа с минусом — уменьшить чертеж, стрелки на все четыре стороны — развернуть чертеж на весь экран. При развороте чертежа на весь экран, перейти на начальный экран можно нажав ту же контрольную кнопку, либо кликнув по крестику в правом верхнем углу чертежа.

    На вкладке 3D просмотр представлена трехмерная модель рассчитанного стропила. Здесь можно рассмотреть стропила со всех сторон: повернуть, приблизить, отдалить, переместить, Для того чтобы вращать объект — нужно зажать левую кнопку мыши в области трехмерного стропила и начать двигать мышь, вслед за движением мыши будет происходить вращение стропила. Для перемещения трехмерной модели стропила, следует зажать правую кнопку мыши в области трехмерного стропила и начать двигать мышь, вслед за движением мыши будет происходить движение стропила. Для приближения/отдаления стропила, нужно прокручивать колесико мыши.

    Предупреждение: рассчитанные размеры могут незначительно отличаться от размеров при строительстве стропильной системы. в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.

    Предупреждение: толщина стропила указанная в калькуляторе по умолчанию, используется для демонстрации возможностей расчета. В действительности толщина стропила определяется из максимальных нагрузкок, оказываемых на стропильную систему, от шага между стропилами, от длины стропилы и т.д. Для определения толщины стропилы следует воспользоваться справочной литературой, либо ознакомиться с разделом Справочная информация на странице калькулятора расчета стропила.

    Расчет деревянной балки перекрытия

    Предлагаем вашему вниманию онлайн калькулятор расчета деревянных балок перекрытия. Этот удобный и эффективный строительный калькулятор поможет вам легко и точно произвести один из самых трудных конструкционных расчетов.

    Деревянные балки межэтажного перекрытия являются несущей конструкцией. Они воспринимают нагрузку, ложащуюся на межэтажное перекрытие, и, таким образом, от их надежности в значительной степени зависит сохранность здания и безопасность его обитателей. Расчет деревянной балки перекрытия необходим для того, чтобы определить, выдержит ли балка с определенными характеристиками предполагаемую вертикальную нагрузку или же вычислить, какую именно вертикальную нагрузку способна выдержать деревянная балка с заданными характеристиками. Без такого расчета строительство или реконструкция дома с использованием деревянных балок представляются слишком рискованными – слишком слабая балка может в любой момент привести к обрушению перекрытия, а это грозит и огромным материальным ущербом и, что гораздо страшнее, к человеческим жертвам. С другой стороны, слишком большие и тяжелые балки – это и лишние расходы, и лишняя нагрузка на несущие стены и фундамент дома. Следовательно, расчет сечения деревянной балки перекрытия должен быть максимально точным, в чем вам и поможет данный онлайн-калькулятор.

    Еще один важный вид строительных расчетов, касающийся балок перекрытия – расчет прогиба деревянной балки. Даже если балка достаточно прочна, чтобы не переломиться, под постоянной нагрузкой она может постепенно прогнуться. А это портит вид потолка и создает различные неудобства. Да и жить под прогнувшимися балками, даже будучи уверенным в их прочности, не слишком приятно. Согласно стандартным нормам прогиб не должен быть более 1/250 длины деревянной балки. Калькулятор расчета деревянных балок поможет вам точно подсчитать величину расчетного прогиба балки при заданных габаритах и типе древесины.

    Источники: http://cdelayremont.ru/kalkulyator-dlya-raschyota-derevyannyh-balok-perekrytiya, http://kalk.pro/kalk/joists/wooden_joists/, http://postroy-dom.com/balki-plity-perekrytiya/84-raschet-derevyannoy-balki-perekrytiya.html

    Комментариев пока нет!

    restart24.ru

    Онлайн-калькулятор для расчета деревянных балок перекрытия

    Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.Высота балки (мм):Ширина балки (мм):Материал древесины:Сосна Ель ЛиственницаСорт древесины (см. ниже):1 2 3Сорт древесины:1 2 3Сорт древесины:1 2 3Пролет (м):Шаг балок (м):Коэффициент надежности:1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

    Необходимые пояснения к расчетам

    Высота и ширина определяют площадь сечения и механическую прочность балки.Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

    Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

    Качественный и быстрый монтаж системы отопления для частного дома и дачи:

    • газовое, водяное, дровяное, естественное отопление
    • отопление без газа, на солярке

    Читатйте тут подробнее

    Звоните и заказываете круглосуточно: +7(495)744-67-74 Круглосуточно

    ООО ДИЗАЙН ПРЕСТИЖ надежный партнер по отоплению

    Устройство отопления в частном доме

    Зимой в доме должно быть тепло – одно из важных условий для постоянного проживания в загородном коттедже. Другой вопрос, какой именно будет система отопления? Вариантов множество, что делает окончательный выбор не самым удобным. Мы решили вам помочь и постарались рассмотреть основные примеры систем отопления, успешно применяемых в частных домах.

    Как утеплить пол в деревянном доме?

    Вместо приятной прохлады пол отдает замогильным холодом? Это значит лишь одно – пора утепляться! Если вы живете в частном доме, то решение этого вопроса более чем актуально, т.к. значительная часть тепла уходит именно через перекрытия первого этажа. В рамках данного обзора мы дадим рекомендации касательно выбора и монтажа теплоизоляции.

    Кладка мангала из кирпича

    Мангалы из кирпича не обязательно должны быть огромными монстрами, на строительство которых уходит куча денег. Они могут быть компактными, аккуратными, легко вписывающимися в дизайн любого участка. Что самое важное, они могут быть относительно недорогими. В этой статье мы приводим примеры кирпичных мангалов, которые легко украсят вашу летнюю кухню.

    house-heating.msk.ru

    Расчет балок перекрытия из дерева

    При строительстве частных жилых домов, хозяйственных и других построек важно правильно рассчитывать параметры каждого элемента конструкции. Одним из ключевых элементов любой конструкции из дерева является перекрытие.

    О материалах перекрытий

    Правильно подобранный материал, выбор длины, сечения и схема установки определяет его долговечность и нагрузки, которые она способна выдержать. Выбор и расчет деревянных балок для перекрытия между этажами — это одни из самых важных решений в частном строительстве. Поскольку дерево экологически чистый материал и достаточно прочный.

    Единственный предполагаемый минус древесины при сравнении с бетоном — это ее горючесть, показатель которой при необходимости можно снизить, если обработать дерево особыми составами.

    Принято считать, что бетон огнеупорный, хотя это не совсем так: он трескается при температуре свыше 250 и осыпается при температуре 550 градусов, то есть полностью разрушается при пожаре. Поэтому хороший альтернативной бетону является именно дерево.

    Но, чтобы рассчитать, сколько нужно древесины для постройки, чтобы не было ее переизбытка, чтобы при этом была обеспечена максимальная несущая способность этой деревянной балки, часто используют калькулятор автоматического расчета параметров перекрытия. Калькулятор на расчет балок перекрытия из дерева поможет быстро и достаточно точно определить показатели запаса прочности при использовании разных материалов и, соответственно, выбрать один из них. Лучшие материалы, параметры сечения, особенности конструкции, качественные балки перекрытия позволяют оптимально распределить нагрузку, не превышая при этом допустимой, а также кирпичные или сделанные из другого материала стены.

    От чего зависит прочность перекрытия?

    Основные параметры, которые влияют на качество перекрытия, зависят от свойств материала, технических параметров и условий эксплуатации.

    Свойства древесных материалов:

    • Вид дерева. Популярными породами для употребления в жилом строительстве считают сосну, ель, лиственницу. Иногда используют дуб, березу, осину, а также комбинированные материалы.
    • Сорт. Определяют три сорта древесины, которые нумеруют 1 (самый лучший), 2 и 3. Сорт определяется предельным количеством сучков на древесине, изгиб балок, в том числе здоровых и прогнивших, количеством, глубиной и длиной трещин, другими пороками дерева. Детальные требования к древесине определяются стандартами, нормами, правилами (СНиП II-25-80, СП 64.13330.2011 и другими).

    Каждый материал имеет свои характеристики прочности и прогиба, которые зависят от технических показателей, описанных ниже. Некоторые породы более легкие, другие — более стойкие к влаге.

    Например, хвойные породы имеют лучшее сопротивление влаге. Первый сорт древесины отличается лучшим качеством, отсутствием изъянов, но он соответственно дороже.

    Технические показатели:

    • Тип балки. Определяют такие типы, как прямоугольный брус, круглые бревна, балки,. склеенные из досок или из шпона LVL.
    • Длина пролета. Обычно балочный пролет для частных жилых домов составляет не более 6 метров. Важно помнить, что этот показатель отличается от длины самой балки, которая должна также захватывать опорные участки на стенах или других опорах.
    • Высота и ширина балки. Для бруса, другой прямоугольной балки эти показатели могут быть одинаковыми или отличаться. Чем больше их высота, тем больше жесткость и меньше они прогибаются. В случае с бревнами в расчет берется диаметр или средний диаметр бревна. При выборе этих параметров учитывают также особенности и простоту изготовления, транспортировки, монтажа балок.
    • Шаг балок. Это расстояние между двумя соседними балками в перекрытии. Чем ближе балки, тем выше их расход балок, прочность перекрытия, но уменьшается прогиб и максимальная нагрузка.
    • Нагрузка на площади и сосредоточенная нагрузка, которые определяются стандартами и зависят от типа помещений, количества жильцов или работников, типа, количества мебели или оборудования в них и прочих особенностей их использования.
    • Тип перекрытия. Имеются в виду междуэтажные перекрытия с повышенными требованиями относительного прогиба, который составляет 1/250; чердачные перекрытия, требования к которым ниже — 1/200; покрытия и настилы, относительный прогиб которых составляет 1/150.

    Последние 3 пункта также определяются как условия эксплуатации деревянного перекрытия, которые зависят непосредственно от особенностей строительства.

    Результат и пример расчета

    Как работает калькулятор для расчета деревянных балок и как происходит расчет нагрузки — это главные вопросы, на которые следует здесь ответить.

    2 главных показателя, определяющих качество перекрытия — это распределенная нагрузка на само перекрытие, а также сосредоточенная нагрузка на ригели, если они используются. Качество ригеля зависит также от способа его закрепления.

    Онлайн-калькулятор автоматически показывает, насколько большим будет запас распределенной нагрузки и прогиба у перекрытие. Или же наоборот, укажет на перегрузку.

    Пример расчета

    Для примера использованы следующие входные параметры: сосновый брус, однопролетный для междуэтажного перекрытия, длина 6 метров, имеет квадратное сечение 120 на 120 миллиметров. Они будут расположены с шагом 40 сантиметров при нагрузке на балку, которая составляет 60 килограмм на квадратный метр.

    Момент инерции сечения составит 1728 см⁴, а весят такие балки по 43 килограмма каждая.
    В результате, расчетный прогиб такого перекрытия составит 23 миллиметра (или 1/261 относительного прогиба). Оно будет иметь запас по прогибу в 1,04 раза и при нагрузке 845 килограммов разрушиться.

    Для соответствующего ригеля при сосредоточенной нагрузке в 90 кг расчетный прогиб составит 23 миллиметра, а запас по прогибу — 1,04 раза. Конструкция не выдержит нагрузки свыше 422 килограмм.
    Следственно, эксперты-строители будут рекомендовать не использовать перекрытие между этажами с такими показателями, поскольку запас прогиба слишком мал.

    Оптимальным считается показатель прогиба от 1,5 до 3 соответственно. Чем выше этот показатель, тем выше расход древесины, но чем ниже показатель запаса по прогибу, тем менее устойчивой получится постройка в целом и ее элементы в частности.

    Польза калькулятора

    С помощью калькулятора строитель может самостоятельно подобрать необходимые параметры, подбирая каждый из доступных или желательных вариантов и рассчитывая более выгодные материалы и тип балок.

    Расчет индивидуальной железобетонной балки

    При возведении зданий и сооружений для устройства перекрытий и стеновой кладки над различными проемами часто, помимо применения железобетонных балок и перемычек заводского изготовления, возникает необходимость в устройстве индивидуальных монолитных железобетонных балок непосредственно на строительной площадке.

    Что касается строительства с применением несъемной опалубки, то индивидуальные балки являются его неотъемлемой структурной частью. При наличии конструкторской проектной документации вопросов по их устройству не возникает.

    Но на площадках индивидуальных застройщиков весьма распространена практика строительства по архитектурным проектам, так называемым эскизникам, и расчеты монолитных балок приходится выполнять по ходу строительства.

    Разберем, как можно выполнить расчет железобетонной балки самостоятельно.

    Что принять за основу расчета (общие рекомендации)



















    Основными нормативами для расчетов железобетонных конструкций являются методики, изложенные в Пособиях к СНиП 2.03.01-84 и СП 52-101-2003.

    Конечно, правильнее применять более «свежие» методики, но, судя по отзывам специалистов, для людей, решивших самостоятельно разобраться и рассчитать вручную железобетонную конструкцию, не имея предварительного опыта и специального образования, проще воспользоваться старой методикой.

    При этом нужно учесть, что весь расчет следует выполнять в рамках одних нормативов. Если уж начали рассчитывать по новому, значит, во всем применяйте данные нового СП.

    Для примера, как они могут различаться, приведем таблицы расчетных значений сопротивления бетона сжатию:

    Расчетные значения сопротивления бетона сжатию (СНиП 2.03.01-84*(1996))





    Расчетные значения сопротивления бетона сжатию (СП 52-101-2003)

    Разница очевидна и по выбору типа бетона, и по количеству расчетных значений.

    В дополнение приведем соответствие классов бетона по СНиП 2.03.01-84 маркам бетона по СНиП II-21-75, все еще используемым в обиходе (соответствие — по столбцам):

    Марки бетона (СНиП II-21-75)

    М50 М75М100 М150 М200М250 М300 М350 М400М450 М500 М600 М700 М800

    Классы бетона (СНиП 2.03.01-84)

    В3,5 В5 В7,5 В10 В12,5 В15 В20 В25 В30 В35 В40 В45 В50 В55 В60

    Железобетон – материал, включающий в себя несколько составляющих, поэтому учесть работу каждого элемента в общей структуре балки (под влиянием всех факторов на ее несущую способность) весьма затруднительно и под силу лишь профессионалам, которые имеют опыт практических расчетов на основе сопромата.

    Конечно, существуют специальные расчетные программы, но они весьма не дёшевы и имеют их крупные проектные организации. Для единичного же расчета углубляться в изучение этих программных комплексов нет особой целесообразности.

    На помощь может прийти универсальная программа расчета железобетонной балки. Ее работа основана на автоматическом расчете основных параметров при введении исходных данных, таких как: длина перекрываемого пролета, тип железобетонной опоры, значения нагрузок и прочее.

    Область применения бетонных блоков для стен подвалов довольно обширна. Кроме возведения ленточного фундамента, они применяются при строительстве технических подпольев и стен цокольных этажей, используются для обнесения опасных участков дорог, а также при постройке гаражей.

    При строительстве любых сооружений и зданий основным из требований к конструкции является надежность, должное сопротивление деформированию во время воздействия различных нагрузок. О железобетонных балках перекрытия читайте здесь.

    Встроенный в программу калькулятор бетонной балки определит количество арматуры, в зависимости от заданного диаметра стержней и сечения.

    Ориентирами же могут служить следующие базовые положения:

    • Вся арматура в железобетонной конструкции должна располагаться внутри бетона не ближе 2см от его поверхности
    • Арматура должна работать на растяжение, поэтому устанавливать её следует в нижней части конструкции. В верхнем поясе рабочие арматурные стержни устанавливают в случаях, отдельного изготовления балки на строительной площадке с последующим подъемом краном для установки её в проектное положение
    • Диаметр сечения рабочей (продольной) арматуры принимается не менее 12мм и класс её – АIII
    • Высота сечения не менее(!) 1/20 части перекрываемого пролета (6м/20 = 0,3м)
    • Значение отношения высоты к ширине от 2 до 4 (h/b = 2~4)

    Также калькулятор железобетонной балки способен выполнить расчет на прочность и рассчитать прогиб.

    Определение типа опирания балки

    В зависимости от типа опирания (см. Устройство буронабивных свай) выбирается метод расчета. Рассмотрим основные типы опор железобетонных балок на несущие конструкции.

    Шарнирный тип опирания.



    Таковым считается случай, когда в проектное положение устанавливают предварительно изготовленную железобетонную балку.

    Причем конструкцией не предусмотрены никакие закладные детали для последующего жесткого соединения с конструктивными элементами здания. Как правило при таком типе опирания ширина плоскости опирания на несущие конструкции (стены, колонны) не превышает 20см.

    Жестко защемленная балка.

    Чтобы считать балку жестко защемленной на концах, условия должны быть следующими: балка бетонируется одновременно с прилегающими конструкциями в составе монолитной стены, в ее конструкции имеются закладные детали для последующего жесткого соединения с остальными конструктивными элементами.

    При бетонировании создает монолитные узлы соединений конструкций.

    Многопролетное опирание.

    При необходимости перекрыть несколько последовательно расположенных пролетов опирание балки выполняется на несколько опорных конструкций (колонны, простенки между окон).

    Такое опирание рассчитывается как многопролетное в случае, если опоры шарнирные). Если опоры жесткие, то расчет ведется по каждому отдельному пролету, как по самостоятельной балке.

    Консольное опирание.

    Речь о таком типе опирания ведется, когда один или оба конца балки не имеют опор, а так же при отступе опор от концов на некоторое расстояние (свес с опоры).

    Например: часть плиты перекрытия выпущена за пределы стены в виде козырька. Такую плиту можно рассматривать балкой с консольной опорой.

    Нагрузки на балку

    Еще из курса физики известно: все, что неподвижно закреплено (прибито, приклеено и пр.) на чём-либо – это статическая нагрузка.

    Соответственно, движущиеся (прыгающие, сотрясающие и т.п.) объекты создают динамические нагрузки.

    Но в свою очередь эти нагрузки в случае строительной физики подразделяются на сосредоточенные и равномерные. К сосредоточенным нагрузкам можно отнести, к примеру, бетонную скульптуру, установленную на перемычке (балке) арки.

    С равномерными нагрузками несколько сложнее, так как они подразделяются еще на подгруппы: равномерно распределенные по всей поверхности, равномерно изменяющиеся по длине или ширине и неравномерно изменяющейся, соответственно.

    Для сосредоточенной нагрузки единицей измерения принят килограмм (килограмм-сила (кгс), ньютон (Н)).

    Единицей измерения для распределенной нагрузки принято отношение кгс/м?, однако, при расчетах сборных железобетонных балок для перекрытия значение распределенной нагрузки принимается на метр погонный (м.п.). Для построения эпюр изгибающих моментов к расчету принимается только длина, а высота и ширина игнорируются.

    Чтобы перейти от метров квадратных к погонным, когда идет расчёт балки перекрытия, значение распределенной нагрузки умножим на показатель расстояния между балками перекрытия (их осями).

    А если определяем нагрузку на перемычку, то плотность лежащего на перемычке материала конструкции, умножаем на ширину и высоту этой конструкции.

    Арматура для изготовления стропильных и подстропильных железобетонных балок должна быть предварительно напряженной, для отдельных типов допускаются исключения предусмотренные ГОСТом.

    При изготовлении железобетонных конструкций, плотность укладки бетона контролируют по коэффициенту уплотнения (отношение действительной плотности бетона к ее расчетному значению). О данном виде изделий читайте в этой статье.

    От тщательности сбора и расчета нагрузок на балку зависит конструктивная надежность сооружения.

    Но если со статическими нагрузками все более-менее ясно, то рассчитать возможные динамические нагрузки на все случаи жизни – занятие неблагодарное и приведет к малообоснованному удорожанию строительства.

    Поэтому динамические нагрузки принимаются с различными коэффициентами, приближающими к реалиям возможности возникновения одномоментно различных динамических воздействий в данном конкретном месте.

    Приведем некоторые значения, наиболее часто учитываемых при расчетах, нагрузок:

    • Вес сборных железобетонных плит заводского изготовления (h=220 мм) 310 ~ 350кг/м2;
      Объемный вес бетона М200 — 2450 кг/м3;
    • Полезная нагрузка на перекрытие с учетом различных коэффициентов:
      жилые помещения ~200 кг/м2
      офисные помещения ~ 250 кг/м2
    • Вес покрытия пола из керамической плитки с цементно-песчаной стяжкой толщиной 25-30мм ~ 100 кг/м2
    • Снеговые, дождевые, сейсмические и прочие нагрузки от природных факторов нужно принимать по СНиП 23-01-99*(«Строительная климатология») с учетом климатического района строительства.

    Таким образом, выполнить расчет железобетонной балки вручную вполне возможно, но, на наш взгляд, гораздо рациональнее будет потрачено время, если воспользоваться какой-либо программой для расчета.

    Мне нравится3Не нравится3

    Столы для перекрытия балок | Калькулятор

    Часть 3 Проектирования жилых домов

    На этой странице мы объясним, как читать и проектировать таблицы пролета балок перекрытия. Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

    Если вы только начинаете, вы можете перейти на страницу балок, поскольку мы расширим представленный там пример дизайна дома.Или даже вернитесь на страницу проектирования жилых домов, которая объясняет основную структуру дома.

    Или посмотрите карту сайта с обучающими материалами «Создай свой собственный дом».

    Использование таблиц пролета балок перекрытия

    Продолжая часть 2: Таблицы пролета деревянных балок для проектирования жилых домов, мы как раз собирались сделать наш дом более широким. Как только мы выйдем за пределы допустимых пролетов для балок перекрытия (как показано в таблицах пролетов балок перекрытия), нам понадобится какая-то опора под этими балками пола.

    Эта опора может иметь форму несущей стены. Стена может быть либо конструкционным бетоном надлежащего размера, либо стеной из бетонных блоков, либо стеной с деревянным каркасом. Мы обсудим эти возможности позже. На данный момент мы рассмотрим возможность поддержки балок перекрытия балкой перекрытия.

    Самый широкий пролет в таблице пролета балок перекрытия в Части 2 этого учебного модуля показал, что перекрытия перекрытия могут занимать 17 футов 2 дюйма, если они имеют размер 2 X 12 с интервалом 12 дюймов. (в центре). Давайте расширим наш дом за пределы этих 17 футов 2 дюйма до 24 футов в ширину.Таким образом, размеры дома теперь будут 24 ‘X 13’.

    Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто перемещать балки пола в противоположном направлении (ищем пиломатериалы размером 13 футов), но для нашего примера мы собираемся сохранить балки пола. работает в том же направлении. Теперь на высоте 24 фута мы вышли за пределы возможностей нашей таблицы в предыдущем примере. Таким образом, нам нужно будет разместить деревянные балки перекрытия (или аналогично деревянные балки потолка) по всей ширине дома, чтобы поддержать балки пола.На рисунке ниже показано, как это будет выглядеть в плане.

    Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной стеной фундамента). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

    Теперь вопрос в том, насколько большой должна быть центральная балка перекрытия? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, а просто найдите ответ в таблице пролета балок.Существует множество таблиц пролета балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В таблице ниже показана выдержка из таблицы максимальных пролетов для сборных балок перекрытия из пихты Дугласа для поддержки не более одного этажа. Для всех пород древесины существует несколько таблиц пролета балок.

    Образец таблицы пролетов перекрытия

    Эта таблица является всего лишь образцом и может не подходить для вашего региона.

    В этой выдержке из таблицы пролета показаны два возможных размера сборных балок перекрытия (2 X 10 и 2 X 12).В полной таблице указаны другие размеры пиломатериалов. Он также показывает максимум, на который балка может пролететь различное количество таких кусков пиломатериалов, собранных вместе (это обозначается трехслойной, четырехслойной и пятислойной). Трехслойный слой 2 X 10 будет означать, что три слоя 2 X 10 соединены бок о бок с их широкими секциями, идущими параллельно друг другу.

    Поддерживаемая длина, показанная вдоль крайней левой стороны стола, — это общая длина балок перекрытия, которые должны поддерживаться по обе стороны от балки перекрытия, деленная на два.В случае нашего примера дома ширина дома составляет 24 фута, поэтому для дома потребуется 24 фута ширины балок. Разделив на два, мы получим 12 футов поддерживаемой длины. Итак, мы прочитаем по строке таблицы для 12 футов поддерживаемой длины.

    Поскольку длина дома 13 футов, мы ищем запись в таблице для застроенной балки перекрытия, которая может перекрывать 13 футов. Мы также, вероятно, захотим построить балку наименьшего размера, которая будет соответствовать этому требованию, поскольку она будет наименее затратной. Посмотрите на таблицу в ряду для 12 футов поддерживаемой длины.Вы увидите, что 4-слойный, 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки по обе стороны от него.

    Где искать столики

    Лучшее место, чтобы забрать пролетные столы — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.

    Переход от расчета балок к опорам балок

    Итак, теперь у нас есть балки перекрытия подходящего размера и балки перекрытий подходящего размера для нашего дома размером 24 на 13 футов. Наша балка перекрытия может перекрывать максимум 13 футов.В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок пола составляет 14 футов 7 дюймов (при использовании 5-слойной 2 X 12). Что, если нам нужно пролететь больше, чем это?

    Допустим, размер нашего дома составляет 24 х 26 футов. Теперь нам нужно будет поддержать центральную балку пола стойками. Как правило, в подвалах эти столбы будут из конструкционной стали, бетона или сборных деревянных столбов, сделанных из кусков пиломатериалов стандартных размеров (2 дюйма), прибитых вместе друг к другу.

    Конструкционная сталь обычно используется в подвалах, так как они регулируются по высоте, чтобы приспособиться к любому движению почвы или оседанию здания после установки.

    Наш каркас пола дома 24 ‘X 26’, балки перекрытия и столбы теперь будут выглядеть так, как показано на рисунке ниже. На изображении ниже не показано, что балка перекрытия также поддерживается на концах внешними конструктивными стенами подвала.

    Если используются сборные деревянные столбы, ширина столба должна соответствовать ширине балки, которую она поддерживает. В нашем примере, приведенном выше, мы используем 4-слойный пиломатериал размером 2 X 12. 2 «X 12» — это размер чернового пиломатериала перед тем, как он будет пропущен через строгальный станок на лесопилке.После того, как он пройдет через строгальный станок, он будет 1-1 / 2 «X 11-1 / 4» (так что да, 2 X 12 не имеет размеров 2 «X 12»). Это означает, что наши 4-слойные 2 X 12 будут иметь ширину 4 X 1-1 / 2 дюйма или 6 дюймов. Следовательно, стойка для поддержки этой застроенной балки перекрытия должна быть 6 дюймов на 6 дюймов. Для создания таких столбов мастера обычно прибивают вместе несколько кусков размерной древесины. Деревянная колонна прибита к балке перекрытия сверху и сидит на бетонной подушке у ее основания.

    Обычно деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку.В вашем местном строительном кодексе может быть указан размер, необходимый для таких столбов. Или вам может понадобиться заказать такие стойки у инженера-строителя. Инспектор по строительству отметит на ваших строительных чертежах все столбы, балки или балки, на которых необходимо поставить печать инженера. В общем, если вы остаетесь в рамках таблиц пролета балок и таблиц пролета перекрытий, вам не нужно будет проводить расчеты балок у инженера-строителя.

    Фотографии балок перекрытий, балок перекрытий и столбов см. В разделе «Каркас дома» нашего блога о домостроении.

    Для получения дополнительной информации о сборных деревянных балках перекрытий или деревянных потолочных балках (также называемых балками) см. Раздел «Балки» в документе «Деревообработка онлайн».

    Следующий раздел учебного пособия — Каркас крыши

    Теперь пора переходить к:

    Часть 4: Стропильный каркас крыши в учебном пособии по проектированию конструкций жилых домов.

    Калькулятор пролета балки

    Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, на которые будет опираться балка перекрытия, из раскрывающегося списка.

    Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, которые она будет поддерживать с обеих сторон балки, разделенная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балок пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину в 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

    Значения, отображаемые в итоговой таблице, показывают девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балки предназначены для сборных балок, состоящих из пиломатериалов размеров 2X8, 2X10 или 2X12, скрепленных вместе в виде трех-, четырех- или пятислойных балок. Например, для трехслойной балки 2X8 нужно использовать три балки 2X8, прибитых вместе рядом. Чтобы получить помощь в понимании результатов на калькуляторе, прочтите раздел выше о том, как читать таблицы пролета балок.

    1. Выберите количество этажей, поддерживаемых балкой

    .

    2.Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или в метрах в скобках) для балки

    .

    Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы воспользоваться калькулятором ниже.

    Дугласская ель или лиственница (сорта № 1 и № 2)
    Максимальный пролет балки в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
    пихта и пихта (No.1 и 2 классы)
    Максимальный пролет луча в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
    Ель, сосна или ель (No.1 и 2 классы)
    Максимальный пролет луча в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
    Северные виды (No.1 и 2 классы)
    Максимальный пролет луча в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный

    Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, показанный ниже.

    Пихта или лиственница Дуглас (сорта № 1 и № 2)
    Максимальный пролет балки в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
    пихта и пихта (No.1 и 2 классы)
    Максимальный пролет луча в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
    Ель, сосна или ель (No.1 и 2 классы)
    Максимальный пролет луча в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
    Северные виды (No.1 и 2 классы)
    Максимальный пролет луча в футах-дюймах (метрах)
    Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
    2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
    3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный

    Данные взяты из Таблицы строительства деревянных каркасных домов CMHC
    Примечания:
    1.Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны проконсультироваться с местными таблицами пролета балок, чтобы убедиться, что размер балки соответствует вашему району.
    2. Возможные поддерживаемые длины указаны с шагом в два фута (600 мм). Для получения более точных значений длины обратитесь к таблицам пролетов.

    Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

    Расчет сечения железобетонной балки

    Добро пожаловать в наш бесплатный калькулятор сечения армированной балки.Этот мощный инструмент может рассчитать прочность (или допустимую нагрузку) на сдвиг и изгиб широкого диапазона сечений балки. Это чрезвычайно быстрый и точный способ проверить результаты или, возможно, рассчитать начальные размеры сечения балки путем проб и ошибок в ряде различных комбинаций сечений. Этот калькулятор бетонной балки рассчитает расчетную нагрузку для двутавровой балки (lvl), тавровой балки и прямоугольных сечений с армированием.

    Калькулятор сечения арматурной балки — это очень простой инструмент, который является небольшой частью нашего полнофункционального программного обеспечения для проектирования железобетонных балок, предлагаемого SkyCiv.Это программное обеспечение будет отображать полный отчет и рабочий пример расчетов конструкции железобетона в соответствии со стандартами проектирования ACI, AS и Eurocode. Эти результаты включают проверки крутящего момента, проверки на сдвиг, детализацию и осевые требования. Полная версия также позволяет пользователям добавлять дополнительные слои арматуры (включая верхние слои), а также срезные хомуты.

    Как и другие наши калькуляторы, этот калькулятор прочности железобетонной балки очень прост в использовании. Начните с простого ввода «Добавить / редактировать секцию», чтобы добавить секцию главной балки.Как только это будет завершено, вам нужно будет добавить стальные арматурные стержни (или аналогичные), нажав «Добавить / изменить стальную арматуру». Также имеется кнопка «Настройки», с помощью которой вы можете редактировать параметры, используемые калькулятором, такие как арматура и прочность бетона. Используйте приведенную ниже схему в качестве ориентира для определения размеров секции.

    Этот калькулятор арматуры (также известный как составной калькулятор) в настоящее время проходит бета-тестирование, поэтому, пожалуйста, оставляйте любые отзывы или ошибки в разделе комментариев ниже.

    Получите больше возможностей в нашем полном программном обеспечении для проектирования железобетона на основе проектных кодов ACI 318, AS 3600 и Еврокода 2.

    Добавить / изменить сечение
    Добавить / изменить настройки стальной арматуры

    Результат Значение Блок
    Площадь
    I xx
    I гг
    Центроид (Y)
    Центроид (X)
    Q x :
    Q y :
    Z x :
    Z и :

    Нет результатов по емкости.Введите сечение и / или стальную арматуру для результатов по прочности /

    Результат Обозначение Значение Блок
    Сила растяжения т
    Сила сжатия бетона куб.см
    Сила сжатия стали CS
    Глубина блока сжатия γdn
    Глубина до нейтральной оси дн
    Момент нагрузки Mu

    ПРИНЦИП:

    Расчет из железобетона в соответствии с ACI Concrete, AS 3600 или Еврокод 2 Стандарты проектирования бетона

    I xx = момент инерции относительно оси x

    I yy = момент инерции относительно оси y

    Центроид (X) = Расстояние от самого дальнего левого угла секции балки до центроида секции.
    Центроид (Y) = Расстояние от нижней части секции балки до центроида секции.

    Q x = Статический момент площади вокруг оси x

    Q y = Статический момент площади вокруг оси y

    Z x = Модуль упругости сечения относительно оси x

    Z y = Модуль упругости сечения относительно оси Y

    Инженерные онлайн-калькуляторы и инструменты для работы с уравнениями Бесплатно

    Для всех калькуляторов требуется браузер с поддержкой JAVA. Дополнительная информация

    Примечание:

    • Многие ссылки сначала открывают веб-страницу уравнений. Найдите ссылку «Калькуляторы», чтобы открыть фактическое приложение калькулятора.

    • В настоящее время не все веб-страницы открыты для калькулятора, однако в ближайшем будущем соответствующий калькулятор появится.

    • Если у вас есть предложения по инженерному калькулятору, воспользуйтесь формой обратной связи Engineers Edge -> Отзыв

    ** СОВЕТ: Для поиска на этой веб-странице выберите «ctrl + F», затем введите ключевое слово во всплывающем окне.**


    Меню структурных прогибов и напряжений

    Уравнения и калькуляторы нагружения упругих каркасов на прогиб и противодействие в плоскости для

    Формулы реакции и прогиба и калькулятор для плоского нагружения упругих рам

    Уравнения и калькуляторы прогиба и напряжения плиты

    • Калькулятор расчета консольной балки с фиксированным пальцем

    Приложения общего назначения и математические калькуляторы

    Формулы для круглых колец, момента, кольцевой нагрузки, радиального сдвига и деформации

    • Круговой кольцевой момент, кольцевая нагрузка и уравнения и калькулятор радиального сдвига # 21 Per.Формулы Роркса для формул напряжений и деформаций для круглых колец Раздел 9, Справочная информация, условия нагружения и нагружения. Формулы моментов, нагрузок и деформаций и некоторых выбранных числовых значений. Кольцо вращается с угловой скоростью ω рад / с вокруг оси, перпендикулярной плоскости кольца. Обратите внимание на требование симметрии поперечного сечения.

    Свойства сечения Выбранные формы

    • Конструктор цилиндрических зубчатых колес и сборок Конструктор прямозубых цилиндрических зубчатых колес и сборок рассчитывает и моделирует отдельные цилиндрические зубчатые колеса и сборку зубчатых колес.Загрузки файлов доступны с премиум-аккаунтом.

    Разработка и проектирование систем зубчатых передач и зубчатых передач

    • Преобразование шага зубчатого колеса Следующие диаграммы преобразуют размерные данные шага зубчатого колеса в следующее: Модуль диаметрального шага Круговой шаг
    • Уравнение для фактора Льюиса Уравнение для фактора Льюиса получается, если зуб рассматривается как простой кантилевер и контакт зуба происходит на кончике, как показано выше.
    • Формула проектирования шлицевых соединений Стандарт ISO 5480 применяется к шлицевым соединениям с эвольвентными шлицами на основе контрольных диаметров для соединения ступиц и валов..
    • Теплообменная техника

    Калькуляторы для проектирования электротехнической электроники

    Уравнения и калькуляторы IEEE 1584-2018

    Производство

    Калькуляторы простых механических рычагов

    Конструкция пружины

    Уравнения трения и анализ

    Гражданское строительство

    Расчет напряжения / прочности при установке болта и резьбы

    Тензодатчик

    Анализ допусков с использованием геометрических размеров Допуски GD&T и другие принципы

    Дизайн управления движением

    Сосуд под давлением и конструкция цилиндрической формы Расчетные и инженерные уравнения и калькуляторы

    • Напряжение и прогиб цилиндра усеченного конуса за счет равномерного нагружения на горизонтальной проекционной площади; тангенциальная опора верхнего края.Уравнение и калькулятор. Пер. Формулы Роркса для напряжений и деформаций для мембранных напряжений и деформаций в тонкостенных сосудах высокого давления.

    Жидкости

    Допуск на изгиб листового металла

    Пластиковая защелка

    Конверсии, жидкости, крутящий момент, общие

    Решения для треугольников / тригонометрии

    Финансы и прочее.

    Калькуляторы сварочного проектирования и инженерных данных Главное меню

    Инженерная физика

    Нагрузка на колонну, балку и плиту | Расчеты конструкции колонны Pdf | Как рассчитать размер колонны для здания

    Как рассчитать нагрузку на колонну, балку и плиту

    Общее Расчет нагрузки на колонны, балки, перекрытия , мы должны знать о различных нагрузках, приходящихся на колонну. Как правило, расположение колонн , балки и перекрытия можно увидеть в конструкции каркаса типа .В каркасной конструкции нагрузка передается от плиты к балке, балки к колонне, и в конечном итоге она достигает фундамента здания .

    Для расчета нагрузки на здание необходимо рассчитать нагрузок на следующие элементы,


    Что такое столбец

    Колонна — это вертикальный компонент в строительной конструкции , который в основном предназначен для выдерживания сжимающей и продольной нагрузки .Колонна — один из важных конструктивных элементов строительной конструкции. В соответствии с загрузкой , поступающей на колонку , размер увеличивается или уменьшается.

    Длина колонны обычно составляет в 3 раза по их наименьший поперечный размер поперечного сечения . Прочность любой колонны в основном зависит от ее формы , и размера , поперечного сечения, длины, расположения и положения колонны.

    Расчет нагрузки на колонну


    Что такое луч

    Балка представляет собой горизонтальный структурный элемент в строительной конструкции , которая спроектирована как , чтобы выдерживать усилие сдвига , изгибающий момент , а передает нагрузку на колонны с обоих концов.Нижняя часть балки испытывает силу растяжения , а верхняя часть сила сжатия . Поэтому стальная арматура More предусмотрена внизу по сравнению с верхней частью балки.


    Что такое плита

    Плита представляет собой конструктивный элемент уровня здания, на котором предусмотрена плоская твердая поверхность . Эти плоские поверхности плит используются для изготовления этажей , крыш и потолков .Это горизонтальный структурный элемент, размер которого может варьироваться в зависимости от размера структуры и площади , а его толщина также может варьироваться.

    Но минимальная толщина плиты указана для нормального строительства около 125 мм . Как правило, каждая плита поддерживается балкой, колонной и стеной вокруг нее.


    Нагрузка на колонну, балку и плиту

    1) Собственная масса колонны X Количество этажей

    2) Собственная масса балок на погонный метр

    3) Нагрузка стен на погонный метр

    4) Общая нагрузка на плиту (статическая нагрузка + динамическая нагрузка + собственный вес)

    Помимо указанной выше нагрузки, стойки также подвергаются изгибающим моментам , которые необходимо учитывать в окончательной конструкции .

    Самый эффективный метод проектирования конструкции — это использование усовершенствованного программного обеспечения для проектирования конструкций , такого как ETABS или STAAD Pro.

    Эти инструменты уменьшены на трудоемких и методов, требующих ручных расчетов для структурного проектирования , это настоятельно рекомендуется в настоящее время в полевых условиях.

    для профессиональных структурных проектирования практики, есть некоторые основные допущения , которые мы используем для расчетов структурных нагрузок.

    Подробнее : Лист Excel для расчета количества стали


    Расчет конструкции колонны

    1. Расчет нагрузки на колонну

    мы знаем, что собственный вес Concrete составляет около 2400 кг / м3, , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м3.

    Итак, если мы предположим, что размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составляет около 1000 кг на этаж, этот id равен 10 кН.

    • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
    • Вес бетона = 0,414 x 2400 = 993,6 кг
    • Вес стали (1%) в бетоне = 0,414 x 0,01 x 8000 = 33 кг
    • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

    При расчетах конструкции колонны мы предполагаем, что собственный вес колонн составляет от от 10 до 15 кН на пол.


    2. Расчет балочной нагрузки

    Мы применяем тот же метод расчета и для балок .

    мы предполагаем, что каждый метр балки имеет размеры 230 мм x 450 мм без учета толщины плиты.

    Предположим, что каждый (1 м) метр балки имеет размер

    • 230 мм x 450 мм без плиты.
    • Объем бетона = 0,23 x 0,60 x 1 = 0.138 м³
    • Вес бетона = 0,138 x 2400 = 333 кг
    • Вес стали (2%) в бетоне = 0,138 x 0,02 x 8000 = 22 кг
    • Общий вес колонны = 333 + 22 = 355 кг / м = 3,5 кН / м

    Таким образом, собственный вес будет около 3,5 кН на погонный метр.


    3. Расчет нагрузки на стену

    известно, что плотность кирпича колеблется в пределах от 1500 до 2000 кг на кубический метр.

    Для кирпичной стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр,

    Нагрузка на погонный метр должна быть равна 0,150 x 1 x 3 x 2000 = 900 кг,

    , что эквивалентно 9 кН / метр.

    Этот метод может быть принят для расчета нагрузки кирпича на погонный метр для любого кирпича типа с использованием этого метода.

    Для газобетонных блоков и блоков из автоклавного бетона, таких как Aerocon или Siporex , вес на кубический метр составляет от 550 до 700 кг на кубический метр.

    , если вы используете эти блоки для конструкции , нагрузка на стену на погонный метр может быть всего 4 кН / метр , использование этого блока может значительно снизить стоимость проекта.


    4.

    Расчет нагрузки на перекрытие

    Пусть, Предположим, плита имеет толщину 125 мм.

    Таким образом, собственный вес каждого квадратных метров плиты будет

    .

    = 0,125 x 1 x 2400 = 300 кг, что эквивалентно 3 кН.

    Теперь, если мы примем чистовую нагрузку , равную 1 кН на метр, а наложенная нагрузка будет составлять 2 кН на метр.

    Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 6 до 7 кН на квадратный метр.


    5. Фактор безопасности

    В итоге, после расчета всей нагрузки на колонну, не забудьте добавить коэффициент запаса прочности, который наиболее важен для любой конструкции здания для сейфа и удобного исполнения здание за проектный срок , продолжительность .

    Это важно, когда выполняется расчет нагрузки на колонну .

    Согласно IS 456: 2000 коэффициент запаса прочности равен 1,5.

    как рассчитать нагрузку на здание pdf скачать

    Как рассчитать размер колонны для здания

    Колонна — один из важных элементов любой строительной конструкции. Размер колонны для здания рассчитан исходя из нагрузки , приходящейся на колонну от надстройки .

    Для зданий с тяжелыми условиями нагрузки , размер колонны увеличен. Размер колонны является важным фактором при проектировании любой конструкции здания .

    Разница размеров колонн, используемых при проектировании зданий ,

    • 9 ″ x 9 ″
    • 9 ″ x 12 ″
    • 12 ″ x 12 ″
    • 12 ″ x 15 ″
    • 15 ″ x 18 ″
    • 18 ″ x 18 ″
    • 20 ″ x 24 ″
    • Согласно Структурная нагрузка Можно использовать более размер .

    Для расчета размера колонки нам потребовались следующие данные:

    • Марка стали
    • Марка бетона
    • Фактор нагрузки на колонну

    (Примечание: Минимальный размер колонны не должен быть меньше 9 ″ x 9 ″ (230 мм x 230 мм)

    Ниже приведены этапы расчетов конструкции колонны для определения размера колонны для здания.

    Pu = 0.4 f ck A c + 0,67 f y A sc (Пункт №: 39.3 Страница №: 71 IS 456: 2000)

    Pu = осевая нагрузка на колонну

    f ck = Характеристики прочности бетона на сжатие

    A c = Площадь бетона

    f y = Характеристики Прочность бетона на растяжение

    A sc = Площадь стальной арматуры

    A c = A g — A sc

    A sc = 0.01 A г

    A c = 0,99 A г

    Где A г = Общая площадь столбца

    Учитывать 1% стали в столбце,

    A c = A г — A sc

    Пример: Спроектируйте короткую квадратную колонну RCC , подвергающуюся осевой сжимающей нагрузке 600 кН . Марка бетона составляет M -20 , а марка стали Fe -500 .Возьмем сталь 1%, и Коэффициент запаса прочности = 1,5.

    Pu = 600 кН, f ck = 20 Н / мм 2 , f y = 500 Н / мм 2 , сталь = 1%, коэффициент безопасности = 1,5

    Колонна ПКК

    Pu = осевая сжимающая нагрузка на колонну = 600 кН

    Факторная нагрузка на колонну = Pu = 600 x 1,5 = 900 кН

    P u = 0,4 f ck A c + 0,67 f y A sc

    900 x 10 3 = 0.4 x 20 x (0,99 A г ) + 0,67 x 500 x (0,01 A г )

    900 x 10 3 = 7,92 A г + 3,35 A г

    900 x 10 3 = 11,27 A г

    A г = 79858 мм 2

    Для квадратной колонны ,

    Размер столбца = √79858

    Размер колонки = 282,59 мм

    Обеспечьте квадратную колонку размером 285 мм x 285 мм

    A г = Прилагается = 81225 мм 2

    A sc = 0.01 A г = 0,01 x 81225

    A sc = 812,25 мм 2

    Секция проектирования колонн RCC

    Обеспечьте 8 номеров стали диаметром 12 мм с площадью стали = 905 мм 2

    Размер колонны для нагрузки 600 кН составляет 285 мм x 285 мм (12 ″ x 12 ″)


    Посмотреть видео: Расчет нагрузки на колонну


    Часто задаваемые вопросы

    Как рассчитать нагрузку на балку?

    Факторами, влияющими на общую нагрузку на балку, являются вес бетона и вес стали (2%) в бетоне.
    Следовательно, Общий вес балки = Вес бетона + Вес стали .
    Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН / м.

    Как рассчитать нагрузку плиты на балку?

    Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки на квадратный метр бетона , которая оценивается примерно в 3 кН .
    Учитывайте чистовую нагрузку и наложенную временную нагрузку,
    Общая нагрузка на плиту составит около 6–7 кН на квадратный метр .

    Как продолжить расчет нагрузки на стену?

    Расчет нагрузки на стену:
    1. Плотность кирпичной стены с раствором находится в диапазоне 1600-2200 кг / м3 . Таким образом, мы будем считать собственный вес кирпичной стены равным 2200 кг / м3
    2. Мы будем рассматривать размеры кирпичной стены как Длина = 1 метр, Ширина = 0.152 мм, а высота = 2,5 метра, следовательно, объем стены = 1 м × 0,152 м × 2,5 м = 0,38 м3
    3. Рассчитайте статическую нагрузку кирпичной стены, которая будет равна: Вес = объем × плотность, Собственная нагрузка = 0,38 м3 × 2200 кг / м3 = 836 кг / м
    4, что равно 8,36 кН / м — опора кирпичной стены.

    Что такое столбец?

    A Колонна — это вертикальный элемент строительной конструкции, который в основном предназначен для восприятия сжимающей и продольной нагрузки .Колонна — один из важных конструктивных элементов строительной конструкции. В зависимости от нагрузки, поступающей на столбец, размер увеличивается или уменьшается.

    Как рассчитать статическую нагрузку на здание

    Расчет Статическая нагрузка для здания = Объем элемента x Удельный вес материалов.
    Это делается путем простого вычисления точного объема каждого элемента и умножения на удельного веса соответствующих материалов, , из которых он состоит, и статическая нагрузка может быть определена для каждого компонента.

    Расчет нагрузки на колонну

    Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
    Вес бетона = 0,414 x 2400 = 993,6 кг
    Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
    Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

    Расчет балочной нагрузки

    300 мм x 600 мм без учета толщины плиты.
    Объем бетона = 0.30 x 0,60 x 1 = 0,18 м³
    Вес бетона = 0,18 x 2400 = 432 кг
    Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
    Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

    Нагрузка на колонну

    Колонна — это вертикальный элемент строительной конструкции, который в основном предназначен для восприятия сжимающей и продольной нагрузки. Длина колонн обычно в 3 раза меньше их наименьшего поперечного размера в поперечном сечении.Прочность любой колонны в основном зависит от ее формы и размеров поперечного сечения, длины, расположения и положения колонны.

    Расчет статической нагрузки для здания

    Собственная нагрузка = объем элемента x удельный вес материалов.
    Посредством вычисления объема каждого элемента и умножения его на удельный вес материалов, из которых он состоит, можно определить точную статическую нагрузку для каждого компонента.

    Расчет динамической нагрузки

    Для расчета динамической нагрузки необходимо соблюдать допустимые значения динамической нагрузки в IS-875.Обычно для жилых домов мы принимаем 3 кН / м2. Значение ЖИВОЙ НАГРУЗКИ изменяется в зависимости от типа конструкции, и для этого вы должны увидеть IS-875

    .

    Расчет нагрузки здания

    Строительная нагрузка — это сумма статической, временной, ветровой и снеговой нагрузки, если здание находится в зоне снегопада. Собственные нагрузки — это статические силы, которые остаются неизменными в течение длительного времени. Они могут быть в состоянии растяжения или сжатия. Динамические нагрузки в основном переменные или подвижные нагрузки .Эти нагрузки могут иметь значительный динамический элемент и могут включать такие факторы, как удар, импульс, вибрация, динамика всплесков жидкости и т. Д.


    Вам также может понравиться:

    Джонатан Очшорн — Калькуляторы структурных элементов

    Джонатан Очшорн — Калькуляторы структурных элементов

    Джонатан Очшорн

    © 2013–2016 Джонатан Очшорн.



    Направления: Введите значения в желтые поля для «единиц и критериев», «свойств материала», «геометрии», «нагрузок», «значений момента» и «количества арматурных стержней» (стержней). как размер стержня для армирования плиты.

    Нажать кнопку «обновить» .

    Рис. 1. Схематический вид тавровых балок, балок и колонн, показывающий коэффициенты значения момента и осевые пролеты ( A и B ) для типичных балок и балок. Односторонние плиты, проходящие между балками и образующие верхние полки тавровых балок, не показаны.

    Калькулятор вычисляет требуемую площадь стали и выбирает стержни (или шаг) для односторонних перекрытий, тавровых балок и колонн.Колонны проектируются исходя из выбранного количества занимаемых этажей. Посадка планки — , а не , проверенная этим калькулятором. См. Таблицу A-5.3 в тексте (2-е издание) для получения информации о пределах посадки стержня. «Покрытие» для арматуры перекрытий и балок здесь определяется как расстояние от внешней поверхности бетона до центральной линии арматурного стержня или стержней. Другими словами, вычитание этого размера покрытия из толщины плиты или балки дает эффективную глубину . Ширина балки и балки относится к ширине «ножки» под плитой, а не к эффективной ширине тавровой балки.Требуемая сталь для балок не рассчитывается.

    Расчеты и результаты, показанные ниже слева, основаны на требованиях строительных норм для конструкционного бетона (ACI 318-14) и минимальных расчетных нагрузках для зданий и других конструкций (ASCE / SEI 7-10). Для тавровых балок и односторонних плит должны соблюдаться критерии использования значений момента; для колонн предполагается, что потеря устойчивости не является проблемой, т.е. что отношение высоты к минимальному размеру поперечного сечения не превышает примерно 12.«Интерполированные» расчеты R -ρ дают точные решения; используйте «табличную» настройку, чтобы проверить ответы на основе приблизительных табличных значений, найденных в таблице A-5.9 в тексте (2-е издание). Собственная нагрузка рассчитывается автоматически исходя из выбранного веса железобетона; за исключением того, что вес колонны исключен из статической нагрузки колонны. Балки и пролеты балок, A и B , измеряются до осевых линий; Калькулятор использует заданную толщину балки и балки для определения точных размеров пролета.Чтобы найти шаг хомутов, введите вычисленное значение для «Максимальной силы сдвига для балки на поверхности опоры, Vu» в калькулятор расстояния хомутов. «Количество пробелов» определено как n на Рисунке 1 выше. Для конструкции, показанной на Рисунке 1, с балками в третьих точках фермы, n = 3. Для балок в точках четверти n = 4 и т. Д. Балки перекрытия и плиты рассчитываются на основе статических и динамических нагрузок. ; Кровельные балки и плиты проектируются на основе собственных нагрузок плюс большие временные (эксплуатационные) нагрузки снега или крыши. Когда «количество этажей, занимаемых над колонной» установлено равным нулю, плиты и балки будут спроектированы с учетом статических нагрузок и нагрузок на крышу. В противном случае балки и плиты будут проектироваться с учетом статических и динамических нагрузок. Колонны спроектированы на основе управляющих комбинированных нагрузок (с учетом статических, находящихся под напряжением, эксплуатационных нагрузок на крышу и снеговых нагрузок в соответствии с ASCE / SEI 7-10), как обобщено в Таблице A-2.7 текста (2-е издание).

    Боковые силы и системы сопротивления поперечным силам в этом калькуляторе не учитываются.

    Более подробные пояснения и примеры можно найти в моем тексте.


    Заявление об отказе от ответственности: Этот калькулятор не предназначен для использования для проектирования реальных конструкций, а только для схематического (предварительного) понимания принципов структурного проектирования. Для проектирования реальной конструкции следует проконсультироваться с компетентным специалистом.

    Впервые опубликовано 9 мая 2013 г. | Последнее обновление: 29 февраля 2016 г.

    Руководство по углу луча СИД »Калькулятор угла луча

    Угол луча светодиодных светильников и осветительных приборов определяет размер светового конуса в комнате.Здесь вы можете узнать, что означает угол леща в градусах и на что следует обращать внимание при выборе светодиодного светильника направленного действия. Вы также найдете калькулятор для определения оптимального угла луча для вашего случая использования.

    Объяснение угла луча светодиода

    Светодиодные светильники и осветительные приборы имеют как всенаправленных , так и направленных источников света. Всенаправленные прожекторы излучают свет, равномерно распределенный во всех направлениях. Светодиодные прожекторы — это источники направленного света.Они излучают весь свой световой поток только в одном определенном направлении.

    Угол луча указывает угол, под которым световой поток выходит из светодиодного прожектора. В зависимости от расстояния между лампой и полом или освещаемой поверхностью создается световой конус соответствующего диаметра. Угол луча напрямую влияет на размер создаваемого светового конуса в комнате. Математическое соотношение между углом луча, расстоянием и диаметром можно найти ниже.

    Угол луча указывается в градусах.

    Раньше галогенные прожекторы обычно имели угол луча 35 °. Впервые появились светодиодные пятна с аналогичным углом луча в диапазоне 30 °. Современные светодиодные прожекторы со встроенными призмами или рассеивающими линзами теперь доступны с углом луча от 10 ° до 120 °.

    Угол луча и угол поля

    Помимо угла луча существует также так называемый угол поля . В световом круге угол луча определяет область, в которой лампа излучает не менее половины (50%) своей максимальной силы света.Полная сила света (100%) достигается только точно в центре светового круга.

    Угол поля зрения определяет внешнюю область в световом круге, где лампа излучает до одной десятой (10%) своей максимальной силы света. Даже за пределами поля зрения не совсем темно, небольшие части силы света все еще излучаются здесь в виде рассеянного света.

    Угол луча и расстояние

    Угол луча определяет размер создаваемого светового круга на освещенном объекте.Важным фактором здесь также является расстояние между источником света и освещаемым объектом. Если, например, светодиодный прожектор находится недалеко от стены, будет виден только небольшой точечный световой круг. Но если точечный свет отвести от стены, световой контур будет становиться все больше и больше.

    Угол луча и яркость

    Также существует прямая корреляция между углом луча и яркостью светодиодной лампы. Яркость светодиодных ламп указана в люменах. Если мы сравним два светодиодных пятна с одинаковой светоотдачей 600 люмен, то, согласно паспорту, они будут иметь одинаковую яркость.Однако, если оба прожектора имеют разные углы луча, около 15 ° и 60 °, это позволяет увидеть воспринимаемую яркость в перспективе.

    Прожектор с углом луча 60 ° должен освещать гораздо большую площадь с такой же светоотдачей, что и прожектор 15 °. По этой причине освещенная поверхность кажется больше, но при этом намного темнее. Поэтому угол луча всегда следует выбирать в сочетании с желаемой яркостью в зависимости от освещаемой поверхности.

    Какой угол луча для какого места?

    Угол луча в первую очередь интересен для направленных источников света.К ним относятся светодиодные прожекторы или светодиодные прожекторы и подсветка GU10. Перед покупкой светодиодной лампы необходимо выбрать угол луча в зависимости от местоположения или варианта использования. В жилой зоне в основном используются три вида освещения:

    • Базовое освещение
    • Акцентное освещение
    • Декоративное освещение

    Угол луча 120 ° — хороший выбор для основного освещения комнаты. Для коридоров и проходов в комнате более рекомендуется угол луча 90 °.

    Акцентное освещение используется для выделения определенных участков в комнате. Это может быть зона отдыха или цветная стена. Здесь угол луча нужно подбирать индивидуально, в зависимости от размера акцентируемого участка.

    Декоративное освещение часто используется для выделения определенных предметов в комнате. Это может быть арт-объект или картина. Также здесь угол луча зависит от диаметра объекта и расстояния до источника света.

    Угол луча для светодиодных прожекторов

    Светодиодные прожекторы доступны в различных вариантах, например, для потолочного или поверхностного монтажа.Они предлагаются с разными углами луча. Угол следует выбирать в соответствии с приложением, как описано выше.

    Угол луча для светодиодов GU10

    Светодиодные осветительные приборы GU10 также доступны с разными углами луча. Здесь играет роль не только угол луча источника света. Также важно состояние светильника или стекла лампы, в которой используется лампа GU10. Лампа GU10 с углом луча 120 °, вероятно, будет экранирована небольшим отверстием в стекле лампы.Таким образом, фактический угол луча этой лампы будет меньше.

    Значение угла луча 15 °, 60 ° или 120 ° градусов

    Таблица дает вам обзор диаметра светового круга с разными углами луча и высотой потолка 8 футов. Для расчета с вашими индивидуальными значениями вы можете использовать онлайн-калькулятор.

    Сравнение светового круга с разными углами луча и высотой потолка 8 футов
    Угол луча Диаметр светового круга
    15 ° 2.1 фут
    30 ° 4,3 фута
    45 ° 6,6 футов
    60 ° 9,2 футов
    90 ° 16 футов
    120 ° 27,7 футов

    Рассчитать угол луча

    Значение угла луча иногда кажется немного неописательным. Оценка часто затруднена, особенно из-за влияния расстояния между лампой и полом или стеной.Следующая формула и калькулятор помогут вам определить наиболее подходящий угол луча.

    Формула угла луча

    С помощью следующей тригонометрической функции (функция угла) вы можете самостоятельно рассчитать угол луча со всеми параметрами.

    Описание переменных:

    • α: Угол луча
    • Ø: Диаметр объекта или поверхности, подлежащей освещению
    • d: Расстояние между лампой и объектом или поверхностью
    • arctan: Функция, обратная тангенсу угла расчет

    Онлайн-калькулятор угла луча

    Калькулятор помогает рассчитать точный угол луча.Здесь вы можете рассчитать прямую зависимость между углом луча, диаметром светового круга и расстоянием до освещаемого объекта (пол, стол, рабочая поверхность, стена, картина). Таким образом вы можете рассчитать оптимальный угол луча для вашего приложения и использовать его при принятии решения о покупке.

    Инструменты на этом веб-сайте предоставляются «как есть» без каких-либо гарантий.

    Заключение: Оптическое впечатление важно

    Угол луча светодиодного пятна определяет диаметр создаваемого светового круга на освещенной поверхности или объекте.Идеальный угол луча обычно очень индивидуально зависит от места использования лампы и от вашего сценария использования. Это можно очень хорошо определить с помощью калькулятора угла луча.

    Обычно большие углы луча 90 ° или 120 ° хорошо подходят для освещения комнаты на большой площади. Небольшие углы луча от 15 ° до 35 ° — хороший выбор для декоративного освещения.

    Расчет рабочих нагрузок | JLC Онлайн

    Q: Как лучше всего рассчитать временные нагрузки на каркас пола в доме?

    A: Джон Болонья, инженер-конструктор компании Coastal Engineering Co.из Орлеана, штат Массачусетс, отвечает : IRC определяет временные нагрузки как «те нагрузки, которые возникают в результате использования и занятости здания или другой конструкции, и не включают строительные или экологические нагрузки, такие как ветровая нагрузка, снеговая нагрузка, дождевая нагрузка, землетрясение, наводнение или статическая нагрузка ». Проще говоря, временная нагрузка на полы в доме включает вашего клиента (вес тела вашего клиента и любых других тел в комнате), мебель, бытовую технику и все остальное, что клиент кладет на пол.

    Требования к временной нагрузке на перекрытие взяты непосредственно из кодовой книги. В таблице R301.5 (или в таблице 5301.5 строительных норм штата Массачусетс в моей юрисдикции) перечислены минимальные равномерно распределенные временные нагрузки для жилищного строительства в различных ситуациях. Для жилых домов на одну и две семьи кодекс определяет равномерную временную нагрузку 40 фунтов на квадратный фут (40 фунтов на квадратный фут) для «комнат, кроме спальных комнат (спален)» и настилов. Кодекс также определяет минимальную равномерную нагрузку 30 фунтов на квадратный фут для спальных комнат (которые вряд ли будут испытывать живые нагрузки, такие как, скажем, гостиная), 20 фунтов на квадратный фут для необитаемых чердаков и 50 фунтов на квадратный фут для этажей «гаража для легковых автомобилей».

    Обратите внимание, что в некоторых представленных на рынке программных продуктах для проектирования деревянных изделий используются коммерческие кодовые значения. Поэтому, если вы используете это программное обеспечение для расчета каркаса пола, результатом будет более консервативный дизайн, включающий более надежные элементы каркаса.

    Ключевая фраза здесь — «минимальные требования». Если вы или ваш клиент хотите установить специальное оборудование, такое как большая гидромассажная ванна, которое может быть особенно тяжелым, рекомендуется проконсультироваться с инженером, чтобы выбрать подходящий размер пола.

    Для длинных пролетов балок прогиб часто является основным фактором, определяющим конструкцию. Учет прогиба может привести к получению более глубоких секций (более крупных балок) для поддержания пределов прогиба, предписанных нормами. И хотя нормативные строительные нормы и правила учитывают прогиб (как и консервированные программы, используемые поставщиками пиломатериалов), другие факторы, такие как вибрация пола и длительная ползучесть, также должны приниматься во внимание для больших пролетов балок. Ползучесть — это постоянное провисание или прогиб, которое может развиться в элементах каркаса пола после длительного воздействия на них нагрузки.Точно так же большие открытые комнаты (с длинными пролетами балок) могут использоваться по-разному, что может вызвать проблемы с вибрацией.
