Трубный калькулятор
Расчет веса погонного метра круглой трубы из различных металлов, таблицы веса и дополнительные расчеты стоимости по весу, длине и другим параметрам
Формула и способы рассчета
Расчет веса трубы из различных металлов (стальные трубы, нержавеющие, медные и др.) производится на основе имеющихся в справочниках ГОСТ и ТУ данных. Вес круглой трубы, сортамент которой не входит в имеющиеся на сайте справочники, рассчитывается онлайн по формуле m = Pi * ro * S * (D — S) * L; Pi — математическая константа, которая выражает отношение длины окружности к её диаметру, равная ~3.14; ro — плотность металла из которой изготовлена круглая труба в кг/м³; Для расчета удельного веса 1 погонного метра трубы (m) необходимо указать размеры профиля трубы: диаметр D в мм, а также толщину металла, из которого изготовлена труба (толщину стенки S) и длину L (по умолчанию 1 м). Расчет теоретического веса прямоугольной профильной трубы производится аналогично круглой, за исключением части формулы для определения площади поперечного сечения.
Популярные размеры круглых труб в России
- 13х1.4
- 14х2.2
- 65х3
- 175х25
- 49х3.2

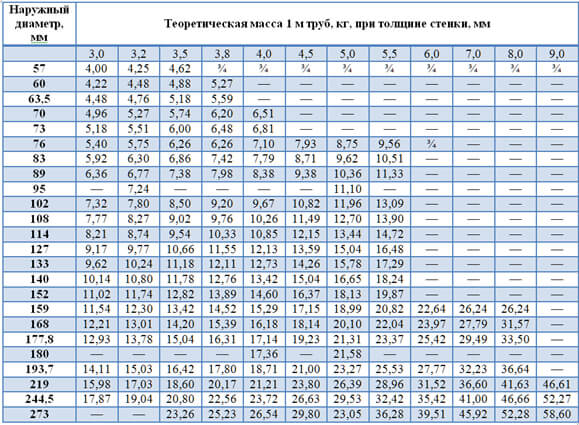

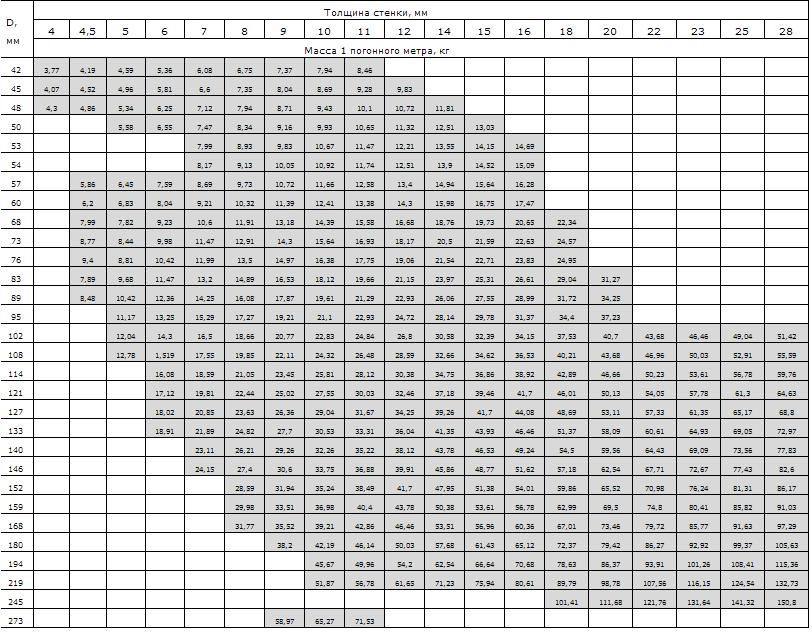

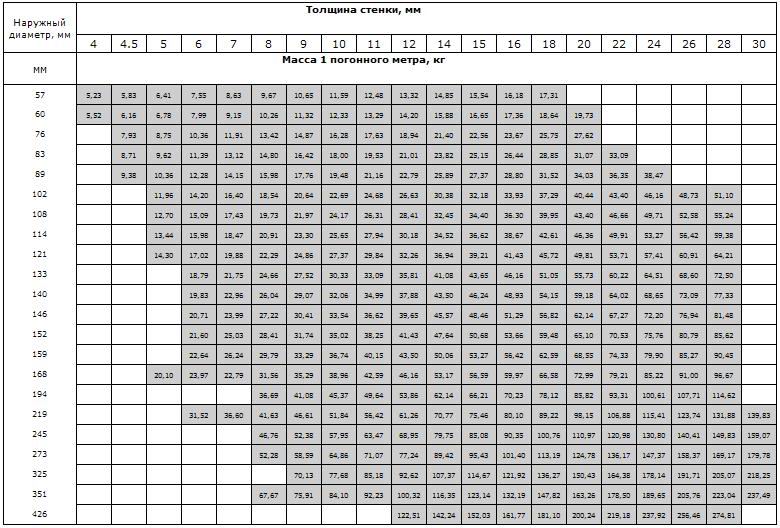

Таблицы веса метра круглых труб различных металлов и сплавов по всем доступным ГОСТ и ТУ
Посмотреть все данные по этому виду металлопроката в
полной таблице веса:
Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

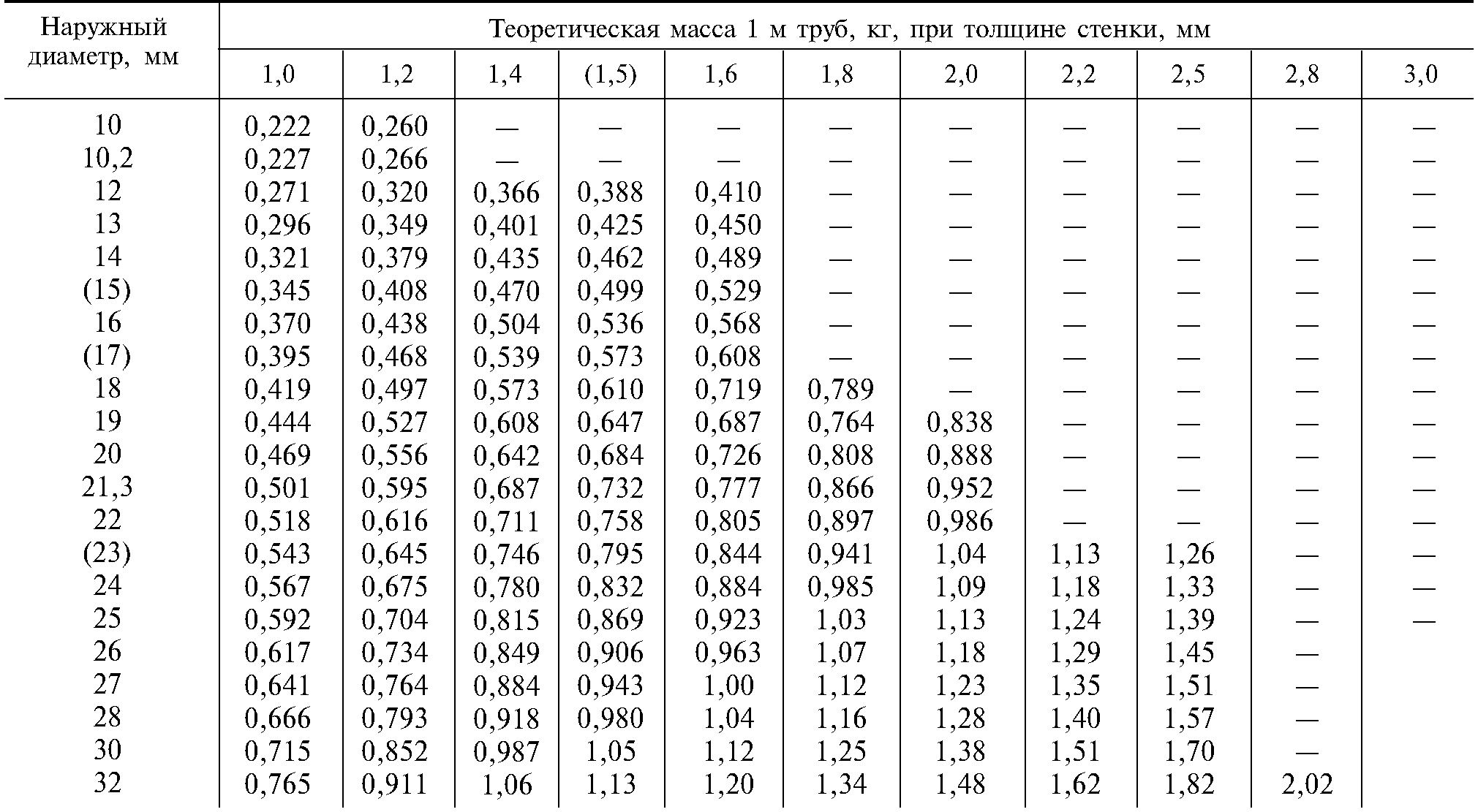

- ГОСТ 10704-91 — Трубы стальные электросварные прямошовные
- ГОСТ 10707-80 — Трубы стальные электросварные холоднодеформированные

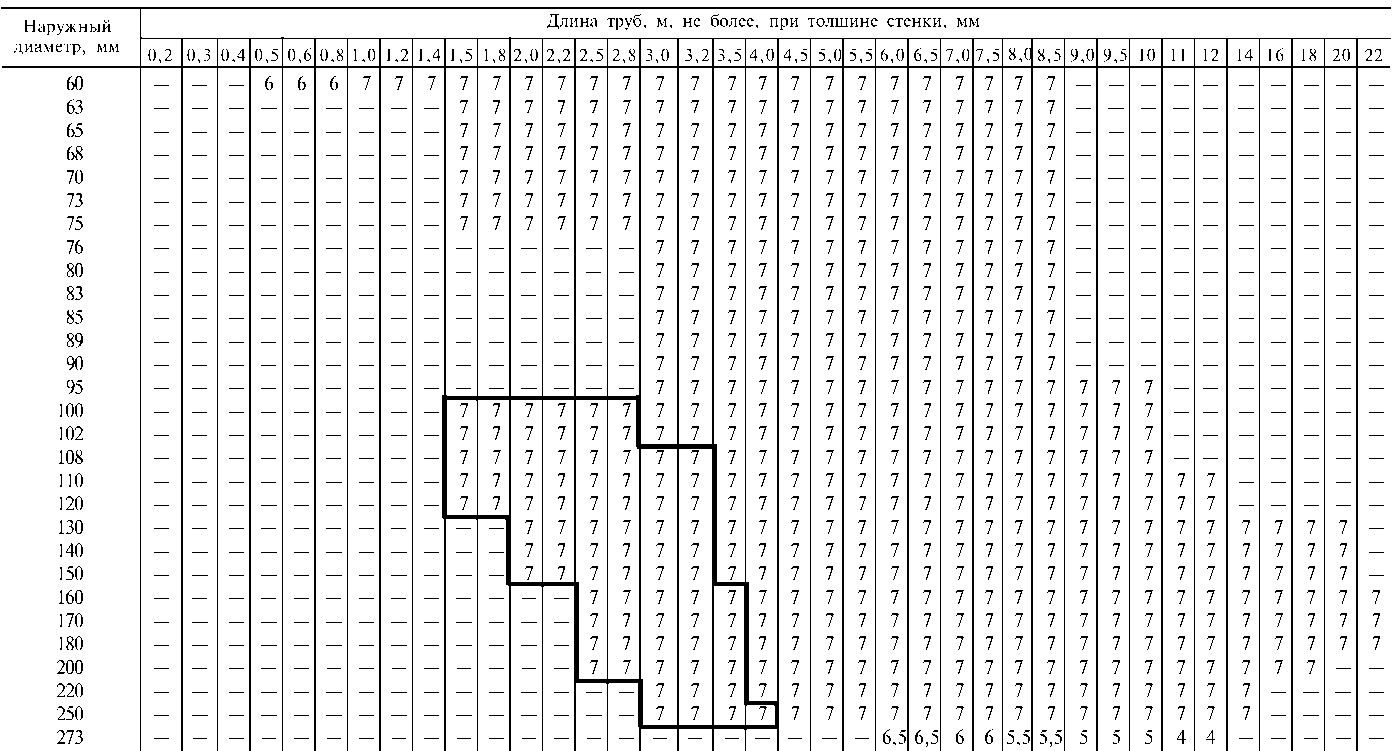

- ГОСТ 9941-81 — Трубы бесшовные холодно- и тепло-деформированные из коррозионно-стойкой стали
- ГОСТ 32598-2013 — Трубы медные круглого сечения для воды и газа
- ГОСТ Р 52318-2005 — Трубы медные круглого сечения для воды и газа
- ГОСТ 18482-2018 — Трубы прессованные из алюминия и алюминиевых сплавов
- ГОСТ 494-2014 (х/д) — Трубы латунные. Холоднодеформированные
- ГОСТ 494-2014 (п) — Трубы латунные.
Прессованные
- ГОСТ 3262-75 — Трубы стальные водогазопроводные. Оцинкованные
- ГОСТ 617-2006 (х/д) — Трубы медные и латунные круглого сечения общего назначения. Холоднодеформированные
- ГОСТ 617-2006 (п) — Трубы медные и латунные круглого сечения общего назначения. Прессованные
Применение
Вес погонного метра трубы очень часто необходимо знать для осуществления расчетов в металлоконструкциях. Самое частое использование трубного калькулятора — определение массы трубы в приобретаемой партии, чтобы выяснить необходимые габариты транспорта для её перевозки, а также для расчета нагрузок будущей металлоконструкции и стоимости продукции.

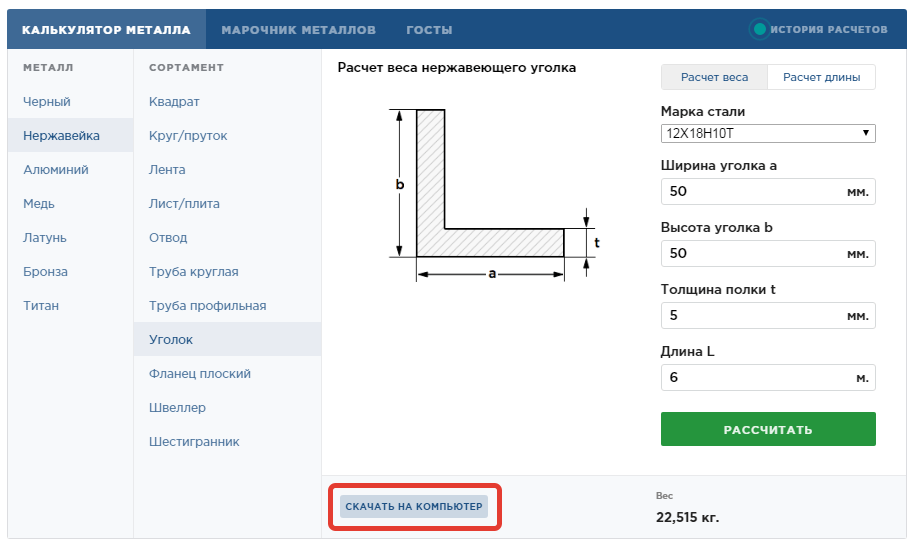

Вес уголка равнополочного, калькулятор металлического уголка
Расчет веса металлических уголковых профилей, таблицы веса и размеров популярного сортамента
Формула и способы расчета
Уголковые профили прокатывают в виде неравнополочных и равнополочных. От вида и способа проката зависит и вес погонного метра уголка. При расчетах уголков важно знать не только ширину и толщину полки, но и радиусы внутреннего и внешнего закругления. Для расчета массы погонного метра уголков применяется формула: ρу = [(2A-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ; где t — толщина полок; А — ширина полки; ρ — плотность материала; rвнешн — радиус внешнего закругления полок; r
внутр — радиус внутреннего закругления.
Так как вес погонного метра уголка является справочной величиной, калькулятор металлопроката в первую очередь сверится с информацией в таблицах ГОСТ, в случае если в справочнике не будет найден уголок нужного вам размера, то вес будет вычислен по приблизительной формуле.
Популярные размеры равнополочных уголков в России
- 120х18.5
- 120х5
- 16х2.4
- 45х4
- 45х4
Таблицы веса метра равнополочных уголков по доступным ГОСТ и ТУ из различных металлов и сплавов
Посмотреть все данные по этому виду металлопроката в
полной таблице веса:
Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:
- ГОСТ 8509-93 — Уголки стальные горячекатаные равнополочные
- ГОСТ 13737-90 — Профили прессованные прямоугольные равнополочного уголкового сечения из алюминиевых сплавов
- ГОСТ 13737-90 — Профили прессованные прямоугольные равнополочного уголкового сечения из магниевых сплавов
- ГОСТ 19771-93 — Уголки стальные гнутые равнополочные
Дополнительная информация
Металлические уголки отличаются высокой прочностью на изгиб при довольно малой массе погонного метра. Основной применение уголков — металлоконструкции в промышленном и гражданском строительстве. Одинаковой популярностью пользуются как стальные, так и алюминиевые профили.
Трубный калькулятор для расчета веса трубы онлайн :: ProTryby.ru
Трубный калькулятор для расчета веса трубы онлайн :: ProTryby.ruкг
- Плотность материала кг/м³
- Расчёт производился по формуле:
Расчеты на трубном калькуляторе являются приблизительными. Наш эксперт вычислит точный вес. Задайте ему вопрос!
Формулы для расчета веса стальных труб
Расчет веса стальных труб в онлайн-калькуляторе производится по следующим формулам:
-
Квадратные трубы
m = ro / 7850 × 0.0157 × S × (A × 2 — 2.86 × S) × L
-
Прямоугольные трубы
m = ro / 7850 × 0.0157 × S × (A + B — 2.86 × S) × L -
Трубы круглого сечения
m = Pi × ro × S × (D — S) × L
Масса вычисляется при плотности углеродистой стали — 7850 кг/м³. Для расчета m — удельного веса 1 метра трубы, укажите следующие размеры в трубном калькуляторе:
- ширина сечения профильной трубы — A
- высота сечения профильной трубы — B
- диаметр круглой трубы — D
- толщина стенки трубы — S
- длина трубы — L

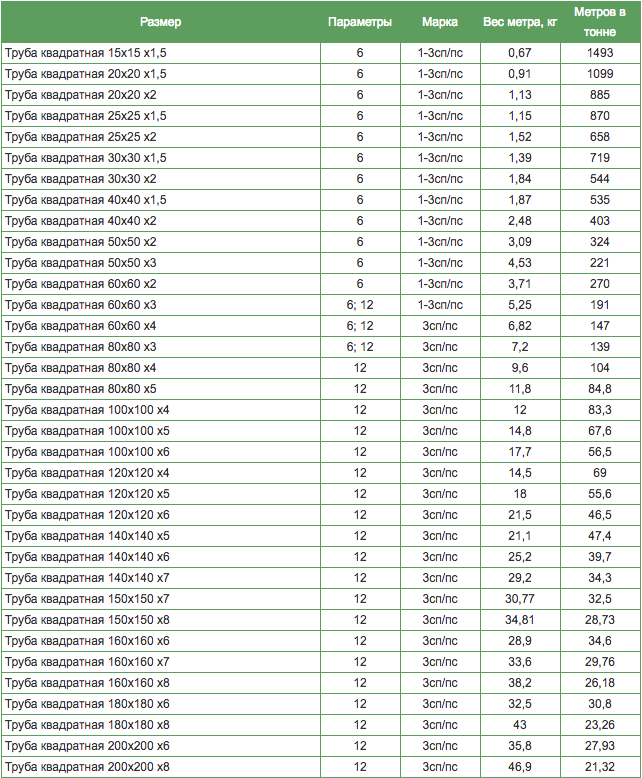

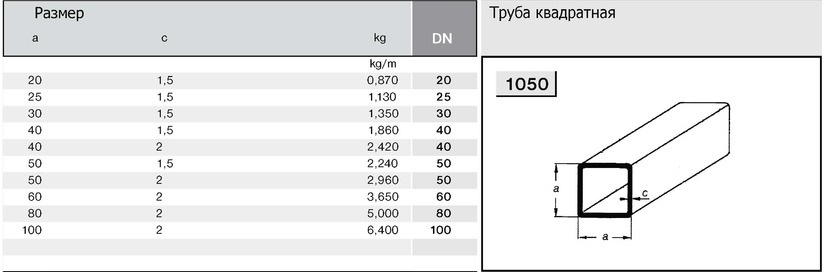

Вес квадратной стальной трубы
Основные размеры квадратной стальной трубыРасчет теоретического веса квадратной трубы регулирует ГОСТ 8639-82. Масса и типоразмеры стальных квадратных труб приведены в таблице 1:
Сторона трубы А, мм | Толщина стенки S, мм | Вес 1 м, кг |
---|---|---|
0,8 | 0,222 | |
0,9 | 0,246 | |
1,0 | 0,269 | |
1,2 | 0,312 | |
1,4 | 0,352 | |
15 | 0,8 | 0,348 |
0,9 | 0,388 | |
1,0 | 0,426 | |
1,2 | 0,501 | |
1,4 | 0,571 | |
1,5 | 0,605 | |
20 | 0,8 | 0,474 |
0,9 | 0,529 | |
1,0 | 0,593 | |
1,2 | 0,689 | |
1,4 | 0,791 | |
1,5 | 0,841 | |
1,5 | 1,075 | |
25 | 0,8 | 0,599 |
0,9 | 0,670 | |
1,0 | 0,740 | |
1,2 | 0,878 | |
1,4 | 1,01 | |
1,5 | 1,07 | |
2,0 | 1,39 | |
2,5 | 1,68 | |
3,0 | 1,95 | |
30 | 0,8 | 0,725 |
0,9 | 0,811 | |
1,0 | 0,897 | |
1,2 | 1,07 | |
1,3 | 1,15 | |
1,4 | 1,237 | |
1,5 | 1,31 | |
2,0 | 1,70 | |
2,5 | 2,07 | |
3,0 | 2,42 | |
3,5 | 2,75 | |
4,0 | 3,04 | |
32 | 4,0 | 3,30 |
35 | 0,8 | 0,85 |
0,9 | 0,953 | |
1,4 | 1,45 | |
1,5 | 1,55 | |
2,0 | 2,02 | |
2,5 | 2,46 | |
3,0 | 2,89 | |
3,5 | 3,30 | |
4,0 | 3,67 | |
5,0 | 4,37 | |
36 | 4,0 | 3,80 |
40 | 1,4 | 1,67 |
1,5 | 1,78 | |
2,0 | 2,33 | |
2,5 | 2,85 | |
3,0 | 3,36 | |
3,5 | 3,85 | |
4,0 | 4,30 | |
5,0 | 5,16 | |
6,0 | 5,92 | |
42 | 3,0 | 3,55 |
3,5 | 4,07 | |
4,0 | 4,56 | |
5,0 | 5,47 | |
6,0 | 6,30 | |
45 | 2,0 | 2,65 |
3,0 | 3,83 | |
3,5 | 4,40 | |
4,0 | 4,93 | |
5,0 | 5,94 | |
6,0 | 6,86 | |
7,0 | 7,69 | |
8,0 | 8,43 | |
50 | 2,0 | 2,96 |
2,5 | 3,64 | |
3,0 | 4,31 | |
3,5 | 4,94 | |
4,0 | 5,56 | |
4,5 | 6,16 | |
5,0 | 6,73 | |
6,0 | 7,80 | |
7,0 | 8,79 | |
8,0 | 9,69 | |
55 | 3,0 | 4,78 |
60 | 2,0 | 3,59 |
2,5 | 4,43 | |
3,0 | 5,25 | |
3,5 | 6,04 | |
4,0 | 6,82 | |
5,0 | 8,30 | |
6,0 | 9,69 | |
7,0 | 11,0 | |
8,0 | 12,20 | |
65 | 6,0 | 10,63 |
70 | 3,0 | 6,19 |
3,5 | 7,14 | |
4,0 | 8,07 | |
5,0 | 9,87 | |
6,0 | 11,57 | |
7,0 | 13,19 | |
8,0 | 14,71 | |
80 | 3,0 | 7,13 |
3,5 | 8,24 | |
4,0 | 9,33 | |
5,0 | 11,44 | |
6,0 | 13,46 | |
7,0 | 15,38 | |
8,0 | 17,22 | |
9,0 | 18,97 | |
10,0 | 20,63 | |
11,0 | 22,20 | |
90 | 3,0 | 8,07 |
4,0 | 10,59 | |
5,0 | 13,00 | |
6,0 | 15,34 | |
7,0 | ||
8,0 | 19,73 | |
100 | 3,0 | 9,02 |
4,0 | 11,84 | |
5,0 | 14,58 | |
6,0 | 17,22 | |
7,0 | 19,78 | |
8,0 | 22,25 | |
9,0 | 24,62 | |
110 | 6,0 | 19,11 |
7,0 | 21,98 | |
8,0 | 24,76 | |
9,0 | 27,45 | |
120 | 6,0 | 20,99 |
7,0 | 24,18 | |
8,0 | 27,27 | |
9,0 | 30,28 | |
140 | 6,0 | 24,76 |
7,0 | 28,57 | |
8,0 | 32,29 | |
9,0 | 35,93 | |
150 | 7,0 | 30,77 |
8,0 | 34,81 | |
9,0 | 38,75 | |
10,0 | 42,61 | |
180 | 8,0 | 42,34 |
9,0 | 47,23 | |
10,0 | 52,03 | |
12,0 | 61,36 | |
14,0 | 70,33 |
Примечание
- Масса вычислена при плотности стали 7,85 г/см3
- Трубы следующих размеров производятся под заказ: 32, 36, 40, 55, 65 мм
- Допускается изготовление труб отличных типоразмеров при согласовании производителя и покупателя.
Вес профильной стальной трубы
Основные размеры профильной прямоугольной трубыРасчет теоретического веса стальной профильной трубы регулирует ГОСТ 8645-68. Масса и типоразмеры прямоугольных труб приведены в таблице 2:
Ширина профиля А, мм | Высота профиля В, мм | S, мм | Масса 1 м, кг |
---|---|---|---|
15 | 10 | 1,0 | 0,348 |
1,5 | 0,488 | ||
2 | 0,605 | ||
20 | 10 | 1,0 | 0,426 |
1,5 | 0,605 | ||
2 | 0,762 | ||
15 | 1,0 | 0,505 | |
1,5 | 0,723 | ||
2 | 0,919 | ||
2,5 | 1,09 | ||
25 | 10 | 1,0 | 0,505 |
1,5 | 0,723 | ||
2 | 0,919 | ||
2,5 | 1,09 | ||
15 | 1,0 | 0,583 | |
1,5 | 0,841 | ||
2 | 1,08 | ||
2,5 | 1,29 | ||
28 | 25 | 1,5 | 1,15 |
2 | 1,49 | ||
2,5 | 1,80 | ||
30 | 10 | 1,0 | 0,583 |
1,5 | 0,841 | ||
2 | 1,08 | ||
2,5 | 1,29 | ||
3 | 1,48 | ||
15 | 1,0 | 0,661 | |
1,5 | 0,959 | ||
2 | 1,23 | ||
2,5 | 1,48 | ||
3 | 1,71 | ||
20 | 1,0 | 0,740 | |
1,5 | 1,08 | ||
2 | 1,39 | ||
2,5 | 1,68 | ||
3 | 1,95 | ||
35 | 15 | 1,5 | 1,08 |
2 | 1,39 | ||
2,5 | 1,68 | ||
3 | 1,95 | ||
3,5 | 2,20 | ||
20 | 1,5 | 1,19 | |
2 | 1,55 | ||
2,5 | 1,88 | ||
3 | 2,19 | ||
3,5 | 2,47 | ||
25 | 1,5 | 1,31 | |
2 | 1,70 | ||
2,5 | 2,07 | ||
3 | 2,42 | ||
3,5 | 2,75 | ||
40 | 15 | 2 | 1,55 |
2,5 | 1,88 | ||
3 | 2,19 | ||
3,5 | 2,47 | ||
4 | 2,73 | ||
20 | 2 | 1,70 | |
2,5 | 2,07 | ||
3 | 2,42 | ||
3,5 | 2,75 | ||
4 | 3,05 | ||
25 | 1,5 | 1,43 | |
2 | 1,86 | ||
2,5 | 2,27 | ||
3 | 2,66 | ||
3,5 | 3,02 | ||
4 | 3,36 | ||
28 | 1,5 | 1,50 | |
2 | 1,95 | ||
2,5 | 2,39 | ||
30 | 2 | 2,02 | |
2,5 | 2,47 | ||
3 | 2,89 | ||
3,5 | 3,30 | ||
4 | 3,68 | ||
(42) | 20 | 2 | 1,77 |
2,5 | 2,15 | ||
3 | 2,52 | ||
3,5 | 2,86 | ||
4 | 3,17 | ||
30 | 2 | 2,08 | |
2,5 | 2,54 | ||
3 | 2,99 | ||
3,5 | 3,41 | ||
4 | 3,80 | ||
45 | 20 | 2 | 1,86 |
2,5 | 2,27 | ||
3 | 2,66 | ||
3,5 | 3,02 | ||
4 | 3,36 | ||
30 | 2 | 2,17 | |
2,5 | 2,66 | ||
3 | 3,13 | ||
3,5 | 3,57 | ||
4 | 3,99 | ||
50 | 25 | 2 | 2,17 |
2,5 | 2,66 | ||
3 | 3,13 | ||
3,5 | 3,57 | ||
4 | 3,99 | ||
30 | 2 | 2,32 | |
2,5 | 2,86 | ||
3 | 3,36 | ||
3,5 | 3,857 | ||
4 | 4,30 | ||
35 | 2 | 2,49 | |
2,5 | 3,09 | ||
3 | 3,60 | ||
3,5 | 4,12 | ||
4 | 4,62 | ||
40 | 2 | 2,65 | |
2,5 | 3,25 | ||
3 | 3,83 | ||
3,5 | 4,39 | ||
4 | 4,93 | ||
60 | 25 | 2,5 | 3,05 |
3 | 3,60 | ||
3,5 | 4,12 | ||
4 | 4,62 | ||
5 | 5,55 | ||
30 | 2,5 | 3,25 | |
3 | 3,83 | ||
3,5 | 4,39 | ||
4 | 4,93 | ||
5 | 5,94 | ||
40 | 3 | 4,30 | |
3,5 | 4,94 | ||
4 | 5,56 | ||
5 | 6,73 | ||
70 | 30 | 3 | 4,30 |
3,5 | 4,94 | ||
4 | 5,56 | ||
5 | 6,73 | ||
6 | 7,80 | ||
40 | 3 | 4,78 | |
3,5 | 5,49 | ||
4 | 6,19 | ||
5 | 7,51 | ||
6 | 8,75 | ||
50 | 3 | 5,25 | |
3,5 | 6,04 | ||
4 | 6,82 | ||
5 | 8,30 | ||
6 | 9,69 | ||
7 | 10,99 | ||
80 | 40 | 3 | 5,25 |
3,5 | 6,04 | ||
4 | 6,82 | ||
5 | 8,30 | ||
6 | 9,69 | ||
7 | 10,99 | ||
50 | 3 | 5,72 | |
3,5 | 6,59 | ||
4 | 7,44 | ||
60 | 3,5 | 7,14 | |
4 | 8,07 | ||
5 | 9,87 | ||
6 | 11,57 | ||
7 | 13,19 | ||
90 | 40 | 3,5 | 6,59 |
4 | 7,44 | ||
5 | 9,08 | ||
6 | 10,63 | ||
7 | 12,09 | ||
50 | 3 | 6,19 | |
60 | 4 | 8,70 | |
5 | 10,65 | ||
6 | 12,51 | ||
7 | 14,29 | ||
100 | 40 | 4 | 8,07 |
5 | 9,87 | ||
6 | 11,57 | ||
7 | 13,19 | ||
50 | 4 | 6,19 | |
5 | 10,65 | ||
6 | 12,51 | ||
7 | 14,29 | ||
70 | 4 | 9,96 | |
5 | 12,22 | ||
6 | 14,40 | ||
7 | 16,48 | ||
110 | 40 | 4 | 8,70 |
5 | 10,65 | ||
6 | 12,51 | ||
7 | 14,29 | ||
50 | 4 | 9,33 | |
5 | 11,44 | ||
6 | 13,46 | ||
7 | 15,38 | ||
60 | 4 | 9,96 | |
5 | 12,22 | ||
6 | 14,40 | ||
7 | 16,48 | ||
120 | 40 | 5 | 11,44 |
6 | 13,46 | ||
7 | 15,38 | ||
8 | 17,22 | ||
60 | 5 | 13,00 | |
6 | 15,34 | ||
7 | 17,58 | ||
8 | 19,73 | ||
80 | 5 | 14,58 | |
6 | 17,22 | ||
7 | 19,78 | ||
8 | 22,25 | ||
140 | 60 | 3 | 9,02 |
5 | 14,58 | ||
6 | 17,22 | ||
7 | 19,78 | ||
8 | 22,25 | ||
80 | 5 | 16,15 | |
6 | 19,11 | ||
7 | 21,98 | ||
8 | 24,76 | ||
120 | 6 | 22,88 | |
7 | 26,37 | ||
8 | 29,78 | ||
9 | 33,10 | ||
150 | 60 | 7 | 20,88 |
80 | 6 | 20,05 | |
7 | 23,08 | ||
8 | 26,01 | ||
9 | 28,86 | ||
10 | 31,62 | ||
100 | 6 | 21,93 | |
7 | 25,28 | ||
8 | 28,53 | ||
9 | 31,69 | ||
10 | 34,76 | ||
160 | 130 | 8 | 33,55 |
180 | 80 | 7 | 26,37 |
8 | 29,78 | ||
9 | 33,10 | ||
10 | 36,33 | ||
12 | 42,52 | ||
100 | 8 | 32,29 | |
9 | 35,93 | ||
10 | 39,47 | ||
12 | 46,29 | ||
145 | 20 | 84,10 | |
150 | 8 | 38,57 | |
9 | 42,99 | ||
10 | 47,32 | ||
12 | 55,71 | ||
190 | 120 | 12 | 51,94 |
196 | 170 | 18 | 88,99 |
200 | 120 | 8 | 37,32 |
230 | 100 | 8 | 38,57 |
Примечание
- Масса труб вычислена при плотности стали 7,85 г/см3
- Размеры труб, взятые в скобки — нерекомендуемые
- Трубы следующих размеров производятся под заказ: 28х25; 40х25; 40х28; 70х50; 90х50; 140х60; 150х60; 160х130; 180х145; 190х120; 196х170; 200х120; 230х100 мм
© 2021 ProTryby. ru Карта сайта
Калькулятор веса трубы стальной: рассчитать вес стальных труб
Раньше для того, чтобы определить вес трубы стальной, требовалось использовать формулу (Д — Т) * Т * 0,025, где:
- Д – наружный диаметр изделия;
- Т – толщина стенки выбранного образца;
- 0,025 – коэффициент – постоянное значение, принятое для всех изделий с сечением круглой формы.
Сейчас задача существенно упростилась и были созданы простые и удобные программы для подсчёта. В частности, на нашем сайте есть онлайн-калькулятор массы трубы стальной, благодаря которому, вы можете легко выяснить сколько весит погонный метр для каждой конкретной позиции. Также можно уточнить кол-во метров в тонне и другие данные, необходимые потенциальному покупателю.

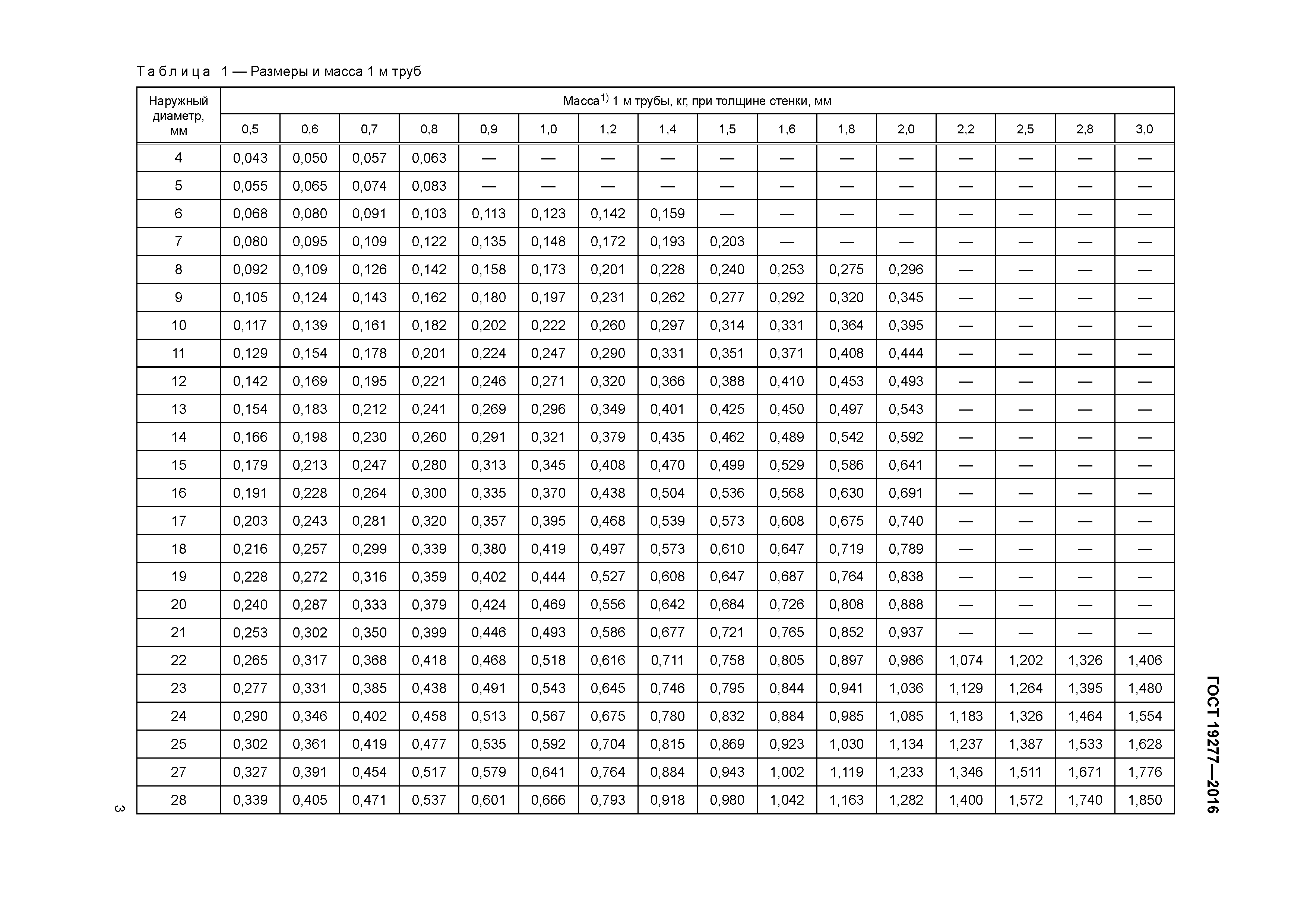

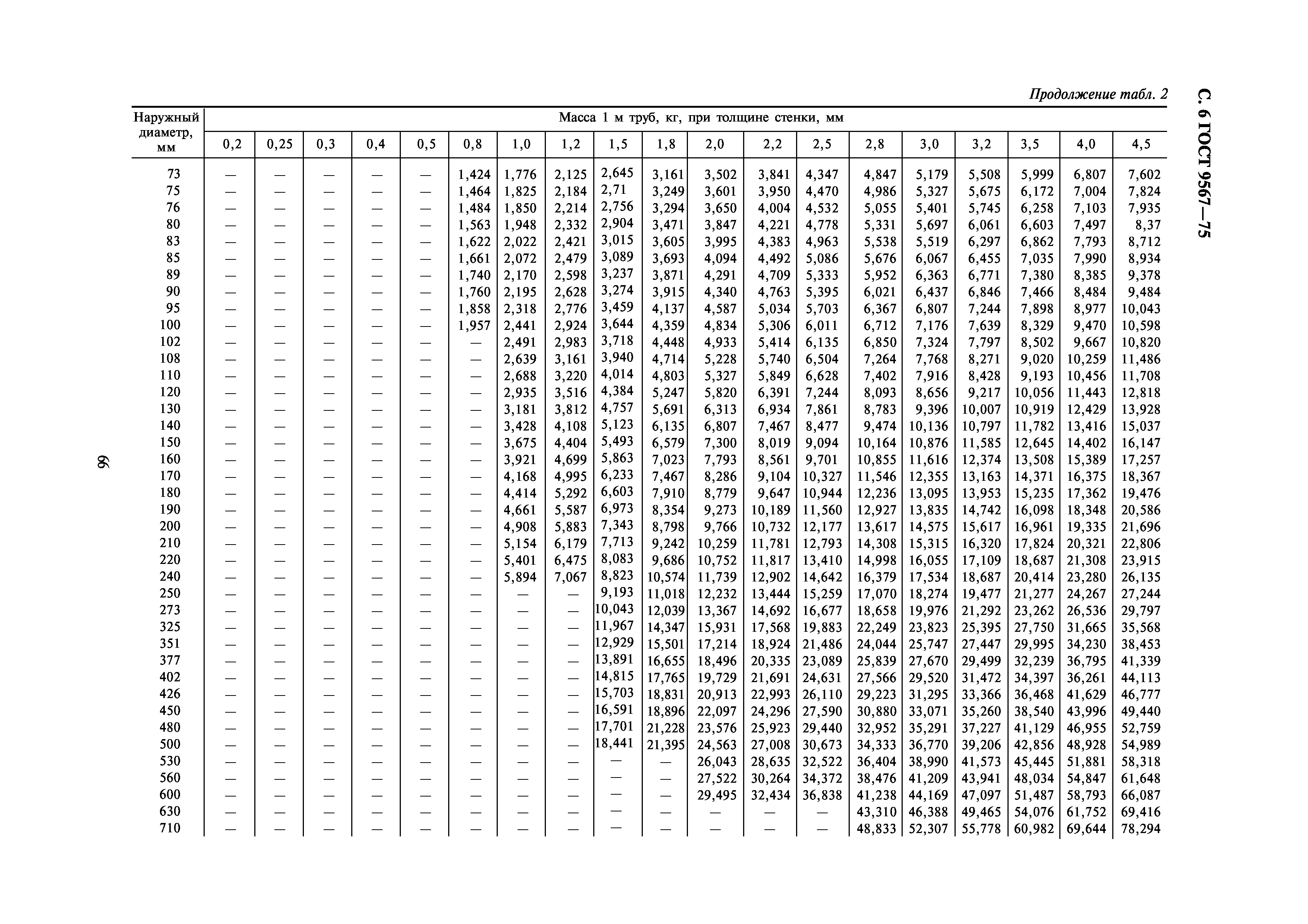

Таблица веса трубы стальной
Если вам нужно определить без подсчётов вес 1 метра трубы стальной, таблица поможет это сделать гораздо быстрее, чем при попытках быстро посчитать по формуле самостоятельно. В ней указаны все стандартные размеры, выпускаемые отечественной промышленностью.
Однако всегда следует учитывать, что масса, которую вы получите, теоретическая, а не точная. Формулы таблицы и онлайн-программы работают на неких константах, таких, как параметры стали ст20 по ГОСТ. Если марка стали, используемая при изготовлении изделия, отличается по параметрам, то рассчитать вес трубы стальной можно только приблизительно.
Таблица веса трубы профильной стальной
Для квадратных изделий действует формула (Ш — Т) * Т * 0,0316, где «Ш», это размер стороны в миллиметрах. Если вам требуется удельный вес трубы стальной, таблица позволит выполнить эту задачу быстро и эффективно. Разумеется, максимальной точность будет в том случае, если при изготовлении были точно соблюдены размеры. Они регламентируются требованиями ГОСТ 8639-82, а также технические требования по ГОСТ 13663-86.
Как определяется масса трубы стальной с прямоугольным сечением? Если под рукой нет ни таблиц, ни калькулятора, вам поможет простая и удобная формула (А1 + А2 – 2т) * т * 0,0158. А1, А2 – стороны трубы в мм., Т – толщина, цифры, на которые это всё множится – коэфф., принятый для профильных изделий такого типа.
Однако таблица весов труб стальных намного удобнее, т.к. позволяет получить усредненные значения быстро. В то же время, специалисты утверждают, что погрешность при любом подобном подсчёте может достигать 12% от реальной массы, как в большую, так и в меньшую сторону.
Расчет веса трубы — как сделать расчет стальных профилей с помощью калькулятора
Если вам предстоит проводить в дом холодную воду, очень важно своевременно выполнить расчет веса труб, которые станут дополнительной нагрузкой для фундамента.
1 Для чего нужен расчет веса трубы?
Вы решили заняться прокладкой труб, и точно знаете, сколько метров вам понадобится. Казалось бы, все, можно отправляться за покупками, приладив багажник на крышу своей легковой машины, или наняв грузовик с открытым кузовом. И вот тут-то и всплывает необходимость наличия точного расчета веса трубы стальной профильной, калькулятор онлайн на месте покупки без знания формул вам вряд ли поможет. Ведь нужно знать, сколько погонных метров трубы определенного диаметра можно погрузить в вашу легковую машину, у которой есть предел грузоподъемности.
Точно также, нанимая грузовой автомобиль, вы должны быть уверенными, что вся партия закупленного металлопрофиля будет доставлена за одну перевозку. И это при условии, если вы оплачиваете аренду грузового транспорта по часам. А если вы оговариваете при заключении контракта еще и тоннаж, тем более, нужно заранее определить, сколько весят трубы, которые будут приобретаться. Отсюда вывод – без знаний, как выполнить расчет массы металла в круглом или квадратном профиле, вам не обойтись. Давайте рассмотрим несколько методов вычислений для разных случаев.
2 Определяем вес трубы стальной – калькулятор на коленке
Редко какой материал может сравниться по прочности со сталью, именно поэтому трубам из этого металлического сплава отдается наибольшее предпочтение. Изготавливаются и продаются они в погонных метрах, причем на складе можно найти круглые и прямоугольные профили как штучно, так и связками. Казалось бы, что еще нужно для приобретения необходимого количества труб? Однако, зачастую, очень важно знать вес покупаемого материала.
Основные причины для этого перечисленного выше, сейчас же нам нужно выяснить, как именно следует рассчитывать массу различных профилей. В ГОСТ 8732-78 предлагается общий метод для всех типов стальных труб, которые различаются между собой только диаметрами, для чего взята средняя плотность металла 7850 кг/м3. Для получения нужного результата следует воспользоваться таблицами, предлагаемыми в ГОСТ 8732-78 для определения значений диаметра и толщины стенки, а затем воспользоваться формулой M = 0.02466 . S(Dn — S).
Здесь Dn – внешний диаметр, а S – толщина стенки круглого профиля. Однако, как уже было сказано, этот метод даст лишь приблизительный расчет массы одного погонного метра трубы. Пользоваться им следует, если вы заранее не определили вес нужных профилей и теперь спешно его высчитываете. Для более точного вычисления существует другая формула, для оперирования которой нам понадобятся такие значения, как внешний и внутренний диаметр, объем, площадь сечения, плотность металла.
Чем удобен этот метод, так это тем, что подходит как для стальных труб, так и для чугунных с медными. Сама формула выглядит так: m = pV, где p – плотность, а V – объем. Однако на этом расчеты только начинаются, нам нужно получить объем. Его мы находимся следующим образом: V = SL, здесь S – площадь сечения трубы, а L – ее длина. Причем первое значение зависит от внутреннего и внешнего диаметров. Отсюда S = π(D2 — d2)/4, где D – внешний диаметр, а d – внутренний, который далеко не всегда нам известен и определяется так: d = D — 2b, где b – толщина стенки трубы.
Однако из всех значений приведенной универсальной формулы для круглых профилей нам остается неизвестным одно, а именно – плотность металла. Можно, конечно, воспользоваться усредненным значением, как предлагалось в ГОСТ 8732-78, но тогда формула теряет всю свою универсальность. Поэтому мы пойдем дальше и воспользуемся ГОСТ 1050-88 для получения плотности стали, ГОСТ 1412-85 для серого чугуна и так далее. Выясняем, что стали 10, 20, 40 и 60 имеют плотности 7856, 7859, 7850 и 7800 кг/м3 соответственно.
У ковкого чугуна плотность – 7000, у высокопрочного – 7200. У серого чугуна марок СЧ10, СЧ20 и СЧ30 плотность – 6800, 7100 и 7300 соответственно, а у меди марок М0, М1, М2 и М3 общее значение – 8940 кг/м3. Чтобы получить правильный результат в килограммах, все расчеты с длинами и другими размерами обычно осуществляются в метрах, поскольку величины плотности берутся в кг/м3.
3 Вес профильной трубы – калькулятор тремя способами
Приведенный выше метод годится только для профилей круглого сечения, а как же быть, если вам нужна труба прямоугольная? Для этого существует отдельный способ, правда, он тоже выдает лишь средний результат, конечно, при условии, что вы воспользуетесь усредненным значением плотности металла, а именно – 7850 кг/м3. Однако вам ничто не мешает применить уже найденные нами для предыдущей формулы величины плотности различных сплавов и цветных металлов.
Сама же формула выглядит следующим образом: МП = b . 2(А+В) . ρ, где b – толщина стенки профиля, A и B – длины сторон, а p – плотность. Как найти толщину стенки трубы, вы уже знаете из ряда формул, приведённых выше.
Есть и другой способ, для которого нам понадобится формула вычисления массы профиля круглого сечения. Кто-то спросит: «При чем тут она, если для расчетов нужен диаметр?» Однако, вспомним, что основное определение массы выглядит, как m = pV, то есть нам нужны плотность и объем трубы из того или иного металла. Первое значение у нас имеется в избытке, можно подставлять различные величины, благодаря всевозможным ГОСТам, а второе ничего не стоит получить, и даже не одним, а тремя способами. Правда, каждый из методов слегка изменит трубный калькулятор, во всех трех случаях вес трубы не будет одинаковым.
Итак, рассмотрим первый способ получения объема. Для начала представим себе трубу в виде прутка. Иными словами, нам нужны внешние длины сторон и длина прямоугольного профиля. Перемножаем эти величины и получаем полный объем трубы, в сумме с пустотой. Теперь нам нужно вычислить объем, так сказать, «дырки от бублика», то есть внутренней полости профиля. Перемножаем длины внутренних сторон и длину. Вычитаем второй результат из первого и получаем объем металла, содержащегося в стенках трубы. Теперь, чтобы рассчитать вес трубы, в калькулятор остается подставить любое подходящее к случаю значение плотности.
Второй способ несколько сложнее, при условии, что стенка профиля имеет неодинаковую толщину по всему периметру (в горячекатаном профиле), который нам и нужно измерить. Для этого измеряем одну сторону прямоугольной трубы и умножаем полученную величину на среднюю толщину данной стенки. Подобную процедуру повторяем ещё 3 раза для остальных сторон. Таким образом, мы получаем объемы четырех граней прямоугольного профиля, сложив которые, получим общее значение. Результат вычислений и следует умножить на плотность металла, из которого сделана труба. Третий же способ – воспользоваться данными приведенной ниже таблицы, по которой можно найти массу квадратного профиля в килограммах:
Сторона A | Сторона B | Стенка 3 | Стенка 4 | Стенка 5 | Стенка 6 | Стенка 7 | Стенка 8 | Стенка 9 | Стенка 10 |
80 |
80 |
7.1 |
9.47 |
11.84 |
14.21 |
16.58 |
18. |
21.31 |
23.68 |
100 |
100 |
8.88 |
11.84 |
14.8 |
17.76 |
20.72 |
23.68 |
26.64 |
29.6 |
120 |
120 |
10.66 |
14.21 |
17.76 |
21.31 |
24.86 |
28.42 |
31.97 |
35.52 |
140 |
140 |
12. |
16.58 |
20.72 |
24.86 |
29.01 |
33.15 |
37.3 |
41.44 |
150 |
150 |
13.32 |
17.76 |
22.2 |
26.64 |
31.08 |
35.52 |
39.96 |
44.4 |
160 |
160 |
14.21 |
18.94 |
23.68 |
28.42 |
33. |
37.89 |
42.62 |
47.36 |
180 |
180 |
15.98 |
21.31 |
26.64 |
31.97 |
37.3 |
42.62 |
47.95 |
53.28 |
200 |
200 |
17.76 |
23.68 |
29.6 |
35.52 |
41.44 |
47.36 |
53.28 |
59.2 |
250 |
250 |
22. |
29.6 |
37 |
44.4 |
51.8 |
59.20 |
66.6 |
74 |
300 |
300 |
26.64 |
35.52 |
44.4 |
53.28 |
62.16 |
71.04 |
79.92 |
88.8 |
Калькулятор металлопроката онлайн — Metsi.ru
Если Вам нужно узнать вес погонного метра трубы, арматуры или другого проката, то наиболее удобным и простым решением является наш калькулятор металла.
Сначала Вы выбираете номенклатуру, по которой хотите произвести расчет метров в тонны.
Далее Вы выбираете размер продукции.
Для удобства использования калькулятора мы разработали интерактивную строку поиска, которая облегчит выбор размера продукции
Если это круглый прокат, то в списке представлены диаметры (арматура 10,12 и т.д., круг).
В случае если Вы хотите узнать вес трубы, то обратите внимание на толщину стенки.
Чтобы узнать вес листа, нужно выбрать толщину, и далее расчет массы будет происходить на квадратные метры.
Затем в одно из полей вносятся данные в метрах или тоннах
Если Вы будете вводить значения в поле «метры» («кв. метры», чтобы узнать вес листа), тогда вы узнаете общую массу всей длины (например, вес арматуры).
В случае если Вас интересует расчет длины по массе, то ввод данных нужно производить в поле «тонны».
Вы можете записать и распечатать полученные результаты
Наш калькулятор позволяет записывать полученные расчеты в специальном поле, чтобы Вы легко могли видеть свои последние вычисления. Для этого Вам необходимо нажать на кнопку «Записать», и в специальном поле появится результат Ваших расчетов.
Также, после того как Вы рассчитали все необходимые данные, можно нажать на кнопку «Печать» и в удобной форме получить распечатку полученных результатов.
Расчет заявки онлайн
Вы можете сравнить цены на выбранные позиции у всех поставщиков.
Для этого нужно записать Ваши вычисления. Обратите внимание, чтобы в поле с записанными результатами были позиции, которые Вам интересны. Далее, нажимаете «Рассчитать всю заявку онлайн», и система переведет Вас на страницу, где будут показаны результаты обработки цен поставщиков.
сколько весит 1 метр круглой или профильной, таблица расчета
Вес стальной трубы зависит от геометрических параметров подобного изделия, а именно: от диаметра (ширины и высоты), толщины стенок и длины. Ведь на вес изделия в равной степени влияют объем и удельная плотность конструкционного материала, затраченного на производство продукции. Ну, а поскольку удельная плотность стали неизменна, то вес труб стальных, а равно и чугунных, медных или алюминиевых, будет зависеть только от геометрии изделия.
От диаметра, ширины, высоты и толщины зависит объем материала, из которого изготовили мерный отрезок трубы. И вычисляя, какой имеет труба стальная вес, нужно, в первую очередь, заняться вычислением объема металла в изделии.
В данной статье мы познакомим наших читателей с самыми простыми способами определения веса трубного проката, используя для этого табличные и альтернативные расчеты.
Табличный расчет
В конструкторских и коммерческих расчетах в качестве единицы измерения веса фигурирует масса одного погонного метра трубы соответствующего типоразмера. Причем конкретные величины масс одного погонного метра указаны в особом справочнике, где приводится таблица веса трубы стальной, чугунной, медной и так далее. Проще говоря, существуют специальные таблицы, в которых масса одного метра трубы увязана с габаритами сечения: диаметром (шириной высотой) и толщиной стенки.
В итоге, зная вес 1 метра стальной трубы и длину мерного отрезка, можно подсчитать массу любого изделия, при условии, что его габариты соответствуют стандартным.
На практике такой расчет реализуется следующим образом. Уточняем, какому ГОСТ соответствует труба, вес которой нужно определить.
При этом нужно учитывать, что сортамент сварных труб регламентируют одни нормативные документы, а типоразмеры прокатной продукции – совершенно другие.
Измеряем или уточняем в сопроводительной спецификации габариты сечения изделия. Измеряем длину мерного отрезка. Ищем в нормативных документах вес 1 метра трубы стальной соответствующего ГОСТа. Умножаем вес погонного метра на длину изделия.
Последнее действие позволит нам вычислить результат с точностью до нескольких грамм.
Табличный расчет хорош своей простотой. Однако такой способ определения веса базируется на использовании большого количества исходных данных. И если нам не известен ГОСТ трубы, не ясны габариты и прочие параметры, то нам придется обратиться к альтернативным способам вычисления веса.

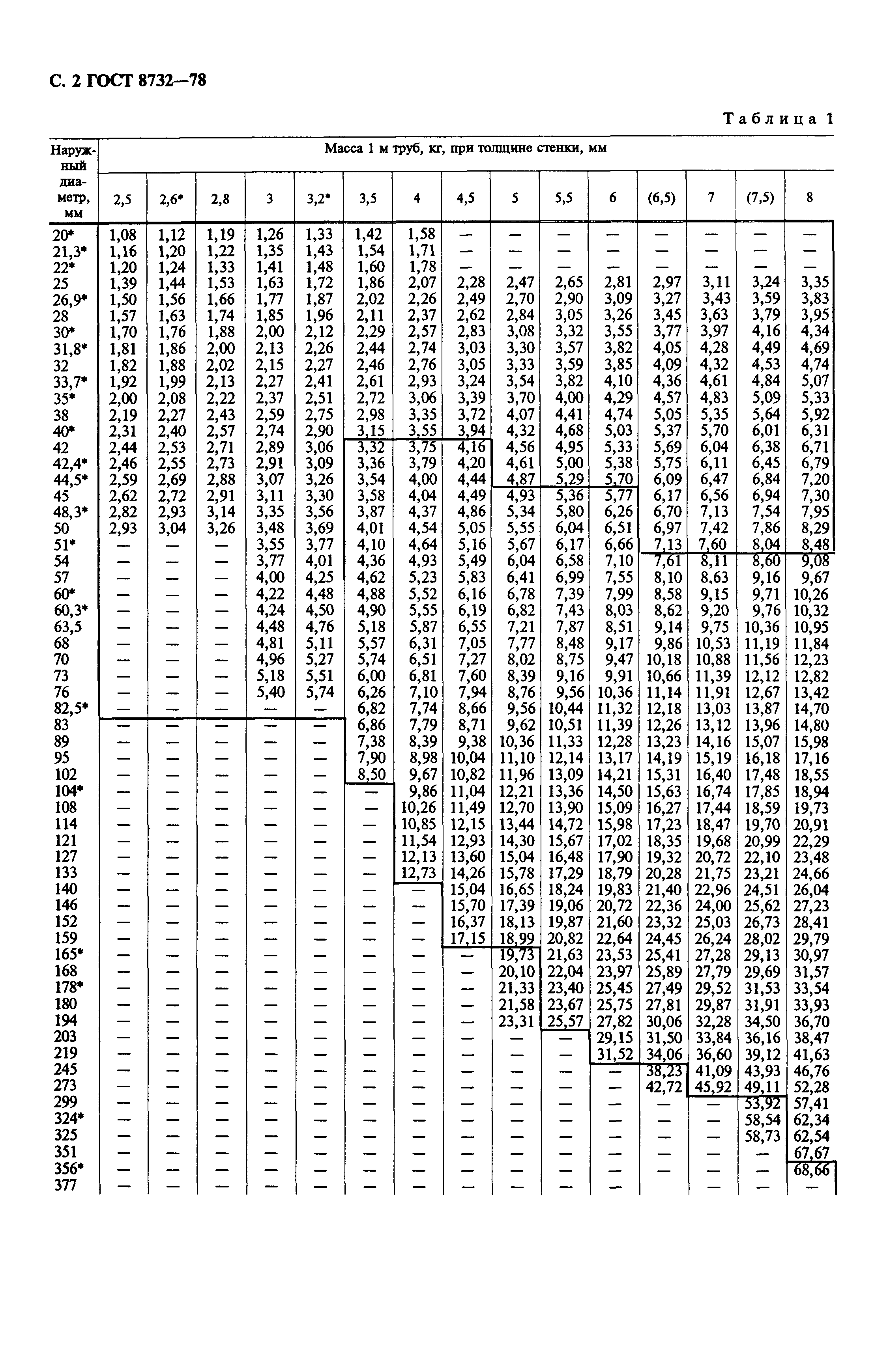

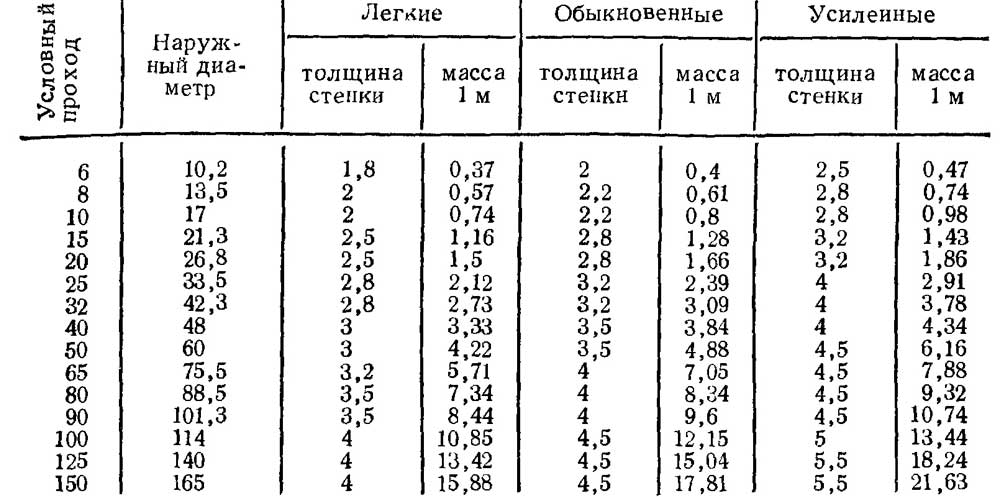

таблица веса стальной сварной трубы
Какие выбрать метательные ножи, читайте на zof1815.ru.
Альтернативный расчет
Для того, чтобы вычислить какой у стальной трубы вес, мы должны рассчитать ее объем и умножить результат на удельную плотность металла – 7800 килограмм/метр кубический. Причем в процессе вычислений можно использовать лишь три методики.
Расчет веса по разнице объемов
Если вы хотите рассчитать удельный вес стальной круглой трубы без справочников, то вам придется задействовать методику вычисления разницы объемов.
Она реализуется следующим способом:
- На первом этапе мы определяем объем цилиндра, вписанного во внешние габариты трубы. Проще говоря, вычисляем объем цельнометаллического прутка, габариты которого, равны внешним габаритам трубы. Для этого нужно вычислить площадь окружности с диаметром, равным наружному диаметру трубы и умножить ее на длину мерного отрезка изделия.
- На втором этапе мы делаем, по сути, те же вычисления.
Только нашей целью будет определение объема полой части трубы. Для этого нужно вычислить площадь окружности с диаметром, равным внутреннему диаметру трубы и умножить ее на длину мерного отрезка изделия.
- В финале мы отнимаем от первого результата (объем цельнометаллического прутка) второй результат (объем полой части). Итогом вычислений будет объем трубы.
Расчет веса трубы по наружному и внутреннему диаметру
Вес изделия определяется путем умножения объема трубы на удельную плотность стали.
Вес трубы профильного сечения вычисляется по той же формуле. Только вместо площади окружности мы вычисляем площадь прямоугольника (цельнометаллического и полого).
Расчет веса через вычисление объема развертки трубы
Для того, чтобы узнать удельный вес трубы – стальной, чугунной или медной – не важно, можно использовать метод вычисления по объему развертки изделия. Ведь любое изделие разворачивается в стальной лист, объем которого вычисляется еще проще, чем объем готового изделия. Для этого нужно просто перемножить периметр (длину окружности) на толщину стенки и длину мерного отрезка.
На практике этот способ выглядит так:
- У трубы измеряется диаметр или длина окружности.
- На следующем этапе выполняется измерение толщины стенки и длины мерного отрезка трубы
- Далее, мы умножаем диаметр толщину и длину трубы. В результате, мы получаем объем листовой развертки.
Для вычисления веса трубы нам нужно умножить объем развертки на 7800 кг/м3 – удельный вес стали.
Это вариант хорош тем, что на его реализацию не нужно тратить много времени и усилий. Ведь объем развертки вычисляется за одно действие, тогда как объем изделия, как минимум, за два действия. К тому же, в случае с круглыми трубами данный способ будет предпочтительнее, ведь длину окружности можно измерить намного точнее, чем ее диаметр.
Расчет веса на калькуляторе
Если такие вычисления вызывают затруднения, то в процессе поиска результата можно задействовать готовую программу — калькулятор для расчета веса погонного метра трубы. Этот программный продукт скачивают из Интернета, инсталлируют на компьютер, запускают и, введя геометрические параметры, получают вес мерного отрезка изделия.
Причем для получения результата нужно ввести в программу не только диаметр изделия, но и толщину стенки трубы. А в случае определения веса метра профильного проката, компьютер может затребовать габариты каждой грани: ширину/ высоту и толщину стенки.
Дальнейшие вычисления не отличаются от того способа, при котором используется таблица веса стальной трубы. Ведь калькулятор вычисляет вес погонного метра, который нужно умножить на длину мерного отрезка и результат у нас в кармане.
Калькулятор веса трубы — британская и метрическая
Калькулятор веса трубы — британская и метрическая
Щелкните для просмотра данных или таблицы:
Формула веса трубы — эту формулу можно использовать для определения веса на фут для трубы любого размера с любой толщиной стенки.
Формула в английской системе мер:
Вес / фут = 10,69 * (OD — Толщина стенки) * Толщина стенки
* Итоговые данные следует использовать как оценку веса.
* Сумма должна использоваться как оценка веса.
Как рассчитать вес
Вес любой трубы можно рассчитать по следующим формулам. Просто умножьте соответствующую плотность сплава на приведенный ниже расчет требуемой детали.
Имперская система | Пример |
---|---|
Плотность (фунт / дюйм³) | 0.284 фунтов / дюйм³ |
х | |
(OD² — (OD — 2xT) ²) | (3,0 дюйма ² — (3,0 дюйма — 2×0,022 дюйма) ²) |
х | |
Длина | 12 дюймов |
х | |
π / 4 | |
= | |
вес | 0.![]() |
Метрическая система | Пример |
---|---|
Плотность (г / см³) | 7,85 г / см³ |
х | |
(OD² — (OD — 2xT) ²) | (50,0 мм² — (50,0 мм — 2×1,0 мм) ²) |
х | |
Длина | 1 мес. |
х | |
π / 4000 | |
= | |
вес | 1.209 кг |
Сорта сырья: просмотрите формулу | ||
Формула расчета веса алюминия | Алюминий | |
Нержавеющая сталь серии 300 Формула расчета веса | SS303, SS304, 304L, 308, 309, 309L, 310, 316, 316L, 321 | |
Нержавеющая сталь серии 400 Формула расчета веса | SS 400, SS410, | |
Нержавеющая сталь 446 Формула расчета веса | SS 446 | |
MS (низкоуглеродистая сталь) Формула расчета веса | Низкоуглеродистая сталь / MS | |
Масса меди Расчетная формула | Медь | |
Вес чугуна Расчетная формула | Чугун | |
Масса меди / латуни Расчетная формула | Формула веса меди / латуни | |
Расчет веса углеродистой стали Формула | EN19, EN1A, EN24, EN8D, SteelA105, Углеродистая сталь, ST37, ST52, Сталь A106G | |
Формула расчета веса резины | Резина EPDM, резина, натуральный каучук, каучук SBR.![]() | |
Fe11 Формула расчета веса | Fe11, Fe12, Fe24 | |
Hastelloy C2 Формула расчета веса | Hastelloy C2 | |
Формула расчета веса инконеля | Inconel 600, Inconel 610 | |
Inconel 625 Формула расчета веса | Inconel625 | |
Формула расчета веса серебра | Серебро | |
Титан Формула расчета веса | Титан |
Калькулятор веса трубы онлайн — Вес одного метра металлических труб
Расчет веса метра полого круглого профиля из различных металлов, весовые таблицы и расчеты дополнительных затрат по весу, длине и другим параметрам
Формулы и методы расчета
Расчет веса трубы из разных металлов (стальные трубы, нержавеющая сталь, медь и т. Д.)) производится на основе данных, имеющихся в стандартах ISO, DIN и других. Вес круглой трубы, ассортимент которой не указан в справочнике, доступном на сайте, рассчитывается в режиме онлайн по формуле м = Pi * ro * S * (D — S) * L; Pi — математическая константа, которая выражает отношение длины окружности к ее диаметру, равное ~ 3,14; ro — плотность металла, из которого изготовлена круглая труба, кг / м³; Для расчета удельного веса 1 метра трубы (м) необходимо указать размеры профиля трубы: диаметр D в мм, а также толщину металла, из которого изготовлена труба (толщина стенки S ) и длиной L (по умолчанию 1 м).Расчет теоретической массы трубы прямоугольной формы выполняется так же, как и для круглой, за исключением части формулы для определения площади поперечного сечения.
Популярные диаметры труб в мире
- 168,3×5,4
- 60,3×2,9
- 323,9×7,1
- 2032×20
- 152,5×4,8
Таблицы веса на метр круглых труб из различных металлов (сталь, алюминий и т.

Изучите все данные по этому типу металлопроката в таблице полного веса
Список стандартов, доступных в калькуляторе и таблицах веса
- IS 1161: 1998 — Стальные трубы для конструкционных целей
- IS 3589: 2001 — Стальные трубы для водоснабжения и канализации
Использование
Вес погонного метра трубы очень часто необходимо знать для проведения расчетов в металлических конструкциях.Чаще всего калькулятор труб используется для определения массы трубы в закупаемой партии с целью определения необходимых габаритов транспорта для ее перевозки, а также для расчета нагрузок будущей металлоконструкции и стоимости продукты.
Расчет веса трубы
Вес пустой трубы
Вес пустой трубы на единицу длины можно рассчитать как
w p = ρ м A m
= ρ м π (d o 2 — d i 2 000) / 4 000 = ( π /4) ρ м м 2 — d i 2 ) (1)
, где
w p = вес пустой трубы на единицу длины (кг / м, фунт / дюйм)
ρ м = плотность материала трубы ( кг / м 3 , фунт / дюйм 3 )
A м = площадь поперечного сечения стенки трубы (м 2 , дюйм 2 )
d o = внешний диаметр (м, дюйм)
d i = d o — 2 t = внутренний диаметр (м, дюйм)
t = толщина стенки (м, дюйм)
Вес жидкости в трубе
Вес жидкости в трубах на единицу длины можно рассчитать как
w l = ρ l A i
= ρ l π (d i /2) 2
= ( = ( ) ) ρ л d i 2 (2)
где
л для жидкости вес w на единицу длины трубы (кг, фунт)
A i = внутреннее поперечное сечение трубы (м 2 , дюйм 2 )
ρ л = плотность жидкости (кг / м 3 , фунт / дюйм 3 )
Вес трубы с жидкостью
Вес трубы с жидкостью можно рассчитать как
w = w p + w i
= ρ м A m + ρ l A i
= (ρ м π (d o 2 — d i 2 ) / 4) + (ρ l π d i 2 /4)
= (π / 4) [ρ м (d o 2 — d i 2 ) + ρ l d i 2 ] (3)
Калькулятор веса трубы
Этот калькулятор можно использовать для расчета веса трубы с жидкостью или без нее. Калькулятор является универсальным и может использоваться как для единиц СИ, так и для британских единиц при условии, что единицы используются согласованно.
d o — наружный диаметр (м, дюйм)
d i — внутренний диаметр (м, дюйм)
ρ м — плотность материала трубопровода (кг / м 3 , фунт / дюйм 3 )
ρ л — Плотность жидкости (кг / м 3, фунт / дюйм 3 ) (ноль для пустой трубы)
- 1 м = 10 3 мм
- 1 м 2 = 10 6 мм 2
- 1 дюйм = 1/12 фута 1 дюйм 2 = 1/144 фута 2
- 1 фунт / дюйм 3 = 1728 фунт / фут 2
Пример — Вес 4-дюймовой стальной трубы Schedule 40 с водой — Единицы СИ (по умолчанию значения в калькуляторе выше)
Наружный диаметр 4-дюймовой стальной трубы Schedule 40 составляет 114. 3 мм. Внутренний диаметр 102,3 мм . Плотность стали 7 850 кг / м 3 . Плотность воды 1000 кг / м 3 .
Вес пустой трубы на единицу длины можно рассчитать с помощью (1) как:
w p = ( π /4) (7850 кг / м 3 ) ((0.1143 м) 2 — (0,1023 м) 2 )
= 16 кг / м
Вес жидкости трубы на единицу длины можно рассчитать с помощью (2) как:
w l = ( π /4) (1000 кг / м 3 ) (0. 1023 м) 2
= 8,2 кг / м
Вес трубы, заполненной водой, на единицу длины можно рассчитать с помощью (3) как
w = (π / 4) [(7 850 кг / м 3 ) ((0,1143 м) 2 — (0,1023 м) 2 ) + ( 1000 кг / м 3 ) ( 0.1023 м ) 2 ]
= 24,2 кг / м
Пример — вес 4-дюймовой стальной трубы Schedule 40
Наружный диаметр 4-дюймовой трубы Schedule Стальная труба 4.500 дюймов. Толщина стенки 0,237 дюйма , а внутренний диаметр 4,026 дюйма . Плотность стали составляет 490 фунтов / фут 3 (0,28 фунта / дюйм 3 ) .Вес пустой трубы на единицу длины можно рассчитать как
w = ( π /4) (0,28 фунтов / дюйм 3 ) ( (4,500 дюйма) 2 — (4,026 дюйма) 2 )
= 0,89 фунта / дюйм
= 10,7 фунта / фут
Стандартная масса стали Труба с водой / без воды
Номинальный размер трубы | Вес трубы | Вес трубы, заполненной водой | |||
---|---|---|---|---|---|
(дюйм) | (мм) | (фунт / фут) | (кг / м) | (фунт / фут) | (кг / м) |
3/8 | 10 | 0.![]() | 0,9 | 0,7 | 1,0 |
1/2 | 15 | 0,8 | 1,2 | 0,9 | 1,2 |
3/4 | 20 | 1,1 | 1,7 | 1,3 | 2,0 |
1 | 25 | 1,7 | 2,5 | 2,1 | 3,0 |
1 1/4 | 32 | 2,3 | 3.4 | 2,9 | 4,3 |
1 1/2 | 40 | 2,7 | 4,0 | 3,6 | 5,3 |
2 | 50 | 3,6 | 5,4 | 5,0 | 7,5 |
2 1/2 | 65 | 5,8 | 8,6 | 7,9 | 11,7 |
3 | 80 | 7,6 | 11,2 | 10.8 | 15,9 |
3 1/2 | 90 | 9,1 | 13,5 | 13,4 | 19,8 |
4 | 100 | 10,8 | 16,0 | 16,3 | 24,2 |
5 | 125 | 14,6 | 21,7 | 23,2 | 34,6 |
6 | 150 | 19,0 | 28,2 | 31,5 | 46.![]() |
8 | 200 | 28,5 | 42,5 | 50,1 | 74,6 |
10 | 250 | 40,5 | 60,2 | 74,6 | 111 |
12 | 300 | 51,1 | 75,9 | 102 | 152 |
14 | 350 | 63,0 | 93,7 | 122 | 181 |
16 | 400 | 83.0 | 124 | 160 | 237 |
18 | 450 | 105 | 156 | 202 | 301 |
20 | 500 | 123 | 183 | 243 | 362 |
24 | 600 | 171 | 255 | 345 | 514 |
Вес изоляции на трубе
Вес изоляционного мата из каменной ваты на трубе.
Номинальный диаметр | Внешний диаметр (мм) | Вес изоляции (кг / м трубы) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Толщина изоляции (мм) | ||||||||||
(мм) | (дюймы) | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | |
15 | ½ | 21.3 | 4 | 5 | 6 | 8 | 11 | 15 | 19 | 24 |
25 | 1 | 33,7 | 4 | 5 | 7 | 8 | 12 | 15 | 20 | 25 |
50 | 2 | 60,3 | 5 | 7 | 8 | 10 | 13 | 17 | 22 | 27 |
65 | 2½ | 76.1 | 6 | 7 | 9 | 10 | 14 | 18 | 23 | 28 |
80 | 3 | 88,9 | 7 | 8 | 10 | 11 | 15 | 19 | 24 | 29 |
100 | 4 | 114,3 | 8 | 9 | 11 | 12 | 16 | 21 | 26 | 31 |
200 | 8 | 219.1 | 12 | 14 | 16 | 18 | 23 | 28 | 33 | 39 |
300 | 12 | 323,9 | 17 | 19 | 21 | 24 | 29 | 35 | 41 | 47 |
500 | 20 | 508,0 | 25 | 28 | 31 | 34 | 40 | 47 | 54 | 62 |
700 | 28 | 711.0 | 34 | 37 | 41 | 44 | 52 | 60 | 69 | 78 |
Калькулятор веса трубы — wCalcul
Калькулятор веса трубы — wCalcul6061 Алюминий (AlMg1SiCu)
2,7
7005 Алюминий (AlZn4,5Mg1,5Mn)
2,8
7020 Алюминий (AlZn4,5Mg1)
2.8
7075 Алюминий (AlZn5,5MgCu)
2,8
Hesaplama sayınız 20’nin üzerine çıktı. Sizin gibi değerli kullanıcılarımızın görüşlerine ihtiyacımız var. Vereceğiniz cevapları siteyi daha iyi hale getirmekte kullanacağız. Бу soruları yanıtlamadan hesaplamaya devam edemezsiniz.
Посетите свой рабочий стол
[Закрыть]
Мои расчеты
Убрать все До сих пор расчет был 2 052 666Трубы стандартно изготавливаются с источником высокой частоты (ВЧВ) из стали Ст37, Ст44 и Ст52, в соответствии с нормами DIN.Трубы производятся по новейшей технологии из горячекатаной и холоднокатаной ленты.
Области использования труб
Строительные элементы (строительный сектор), конструкции крыш, судостроительный сектор, промышленные конструкции и конструкции тяжелой промышленности, производители оборудования, автомобильная и автомобильная промышленность, специальные проектные фирмы, велосипеды, мебель и изделия из стали.
В чем преимущество расчета веса трубы на сайте wcalcul.com?
Вы можете легко рассчитать, введя размеры трубы без каких-либо ограничений.Выбрав материал, вы можете детализировать трубу. Вы можете легко рассчитать трубы с помощью расчета труб, которые вы используете в проекте. После расчета вы можете увидеть общий вес в разделе расчетов.
Поисковые запросы, связанные с этой страницей- калькулятор трубы
- Счетчик металлических труб
- мс вес трубы
- вес железной трубы
- вес трубы алюминиевый
- Калькулятор веса латунной трубы
- вес трубы
- Расчет веса трубы
- Формула расчета веса трубы
- приложение для расчета веса металла
- настольный калькулятор веса
- настольный калькулятор веса металла Калькулятор веса трубы из нержавеющей стали
- в мм
- нержавеющая трубка
Как рассчитать вес стальной трубы на фут / метр по размеру и диаграмме
Удельный вес стальной трубы (кг / м или фунт / фут) — важное описание, которое должно быть указано в заказе на поставку.
Тогда как рассчитать вес стальной трубы на фут или на метр?
Через счетчики веса трубы и общего количества мы получим полный вес по запросу трубы. Другой способ получить — это узнать из диаграммы стальных труб (под статьей представлена диаграмма веса стальных труб).
Удельный вес стальной трубы — это еще один способ выразить график размеров трубы, рассчитать максимальное давление трубы и составить бюджет для всего проекта трубопровода.
Как рассчитать стальную трубу на фут или метр
В принципе, есть два способа рассчитать вес стальной трубы на фут или на метр.
Один рассчитывается по формуле веса стальной трубы.
Другой способ — найти по таблице веса стальных труб.
Как рассчитать вес стальной трубы по формуле
Удельный вес стальной трубы (кг / м или фунт / фут) рассчитывается по формуле, приведенной ниже.
кг / м — килограммы на метр
фунт / фут — фунты на фут
P1 = t (D-t) * C
Где
D — заданный внешний диаметр, выраженный в миллиметрах (дюймах)
t — заданная толщина стенки, выраженная в миллиметрах (дюймах)
C — 0.02466 для расчетов в единицах СИ и 10,69 для расчетов в единицах USC.
Обратите внимание: номинальный вес стальной трубы равен произведению ее длины и массы на единицу длины (на фут или на метр)
Например: Описание бесшовных стальных трубопроводов API 5L, внешний диаметр — 6 5/8 дюйма (168,3 мм), толщина стенки трубы — SCH 40 (7,11 мм или 0,280 дюйма), длина — 12 метров.
Тогда удельный вес трубы кг / м, 7,11 x (168,3-7,11) x 0,02466 = 28,26 кг / м
Удельный вес стальной трубы в фунтах на фут равен 0.28 x (6-0,28) x 10,69 = 18,99 фунт / фут
Как получить вес трубы из таблицы веса стальных труб
Мы знаем еще одного, чтобы узнать вес трубы на фут, проходящий через стальную трубу. Таблица размеров и веса, эта диаграмма очень полезна при работе с трубопроводом.
В эту таблицу включена информация о номинальных диаметрах труб, толщине стенки, классе спецификации (SCH). И соответствующий вес трубы в фунтах на фут или кг на метр.
Толщина стенки стальной трубы Описание
1).Толщина стенки линейной трубы API 5L определяется тремя способами:
а. Номер спецификации трубы «Щ»
г. Толщина стенки стальной трубы в мм
г. Вес трубы кг / м или фунт / фут
В зависимости от веса трубы обычно применяют толщину стенки трубы для трех типов:
Труба стандартного веса в STD, утолщенная труба в XS и очень толстая труба в XXS. (Здесь можно найти более подробный график труб)
Для трубы с DN≤250 мм Sch50 эквивалентен STD,
Для трубы с DN <200 мм Sch80 эквивалентен XS
2).Допуски на толщину стенки трубы
Толщина стенки |
Допуски |
т |
|
мм (дюймы) |
мм (дюймы) |
Труба SMLS |
|
≤ 4,0 (0,157) |
+0,6 (0,024) |
-0,5 (0,020) |
|
> 4.От 0 (0,157) до <25,0 (0,0984) |
+ 0,150 т |
-0,125 т |
|
≥ 25,0 (0,0984) |
+3,7 (0,146) или + 0,1т, в зависимости от того, что больше |
-3,0 (0,120) или -0,1 т, в зависимости от того, что больше |
|
Труба сварная |
|
≤ 5,0 (0,197) |
± 0.5 (0,020) |
> 5,0 (0,197) до <15,0 (0,591) |
± 0,1 т |
≥ 15,0 (0,591) |
± 1,5 (0,060) |
Диаметр трубы
Допуски на диаметр трубы
Указанный наружный диаметр D мм (дюймы) |
Допуск диаметра |
|||
мм (дюймы) |
||||
Труба кроме конца |
Конец трубы |
|||
Труба SMLS |
Труба сварная |
Труба SMLS |
Труба сварная |
|
<60.3 (2,375) |
от -0,8 (0,031) до + 0,4 (0,016) |
от -0,4 (0,016) до + 1,6 (0,063) |
||
≥60,3 (2,375) Спо ≤ 168,3 (6,625) |
± 0,007 5 Д |
|||
> 168,3 (6,625) Спо ≤ 610 (24,000) |
± 0,007 5 Д |
± 0,0075 D, но не более ± 3,2 (0,125) |
± 0.005 D, но не более ± 1,6 (0,063) |
|
> 610 (24,000) Спо ≤ 1422 (56,000) |
± 0,01 D |
± 0,005 D, но не более ± 4,0 (0,160) |
± 2,0 (0,079) |
± 1,6 (0,063) |
> 1422 (56,000) |
по согласованию |
Таблица разговоров общего блока, применяемая в описании стальных труб
Конверсия единиц |
|
1 фут |
0.3048 м |
1 из |
25,4 мм |
1 фунт |
0,45359237 кг |
2. Таблица размеров и веса стальных труб
Таблицу веса стальных труб для скачивания:
NPS |
Внешний диаметр |
Толщина стенки |
Масса |
Масса |
|||
в |
мм |
в |
мм |
Выставлено |
кг / Мт |
фунт / фут |
|
1/2 ″ |
0.840 |
21 |
0,109 |
2,769 |
40 СТД |
1,268 |
0,851 |
0,147 |
3,734 |
80 СТАНДАРТ |
1,621 |
1.088 |
|||
3/4 ″ |
1.050 |
27 |
0,113 |
2,870 |
40 СТД |
1,684 |
1,131 |
0,154 |
3,912 |
80 СТАНДАРТ |
2,195 |
1.474 |
|||
1 ″ |
1.315 |
33 |
0,133 |
3,378 |
40 СТД |
2,501 |
1.679 |
0,179 |
4,547 |
80 СТАНДАРТ |
3,325 |
2,172 |
|||
1 1/4 ″ |
1.660 |
42 |
0,140 |
3,556 |
40 СТД |
3,385 |
2,273 |
0,191 |
4,851 |
80 СТАНДАРТ |
4,464 |
2,997 |
|||
1 1/2 ″ |
1.900 |
48 |
0,145 |
3.683 |
40 СТД |
4,048 |
2,718 |
0.200 |
5,080 |
80 СТАНДАРТ |
5,409 |
3,361 |
|||
2 ″ |
2.375 |
60 |
0,154 |
3,912 |
40 СТД |
5,441 |
3.653 |
0,218 |
5,537 |
80 СТАНДАРТ |
7,480 |
5,022 |
|||
2 1/2 ″ |
2.875 |
73 |
0,203 |
5,516 |
40 СТД |
8,629 |
5,793 |
0,276 |
7.010 |
80 СТАНДАРТ |
11.411 |
7,661 |
|||
3 ″ |
3.500 |
89 |
0,216 |
5,486 |
40 СТД |
11,284 |
7,576 |
0,300 |
7,620 |
80 СТАНДАРТ |
15,272 |
10,253 |
|||
4 ″ |
4.500 |
114 |
0,237 |
6.020 |
16.073 |
10,790 |
|
0,337 |
8,560 |
22,318 |
14.983 |
||||
6 ″ |
6,625 |
168 |
0.188 |
4,775 |
19,252 |
12.924 |
|
0,203 |
5,516 |
20,739 |
13,923 |
||||
0,219 |
5,563 |
22.318 |
14.983 |
||||
0,250 |
6.350 |
25,354 |
17.021 |
||||
0,280 |
7,112 |
40 СТД |
58.263 |
18.974 |
|||
0.312 |
7,925 |
31,334 |
21.036 |
||||
0,375 |
9,525 |
37,285 |
25.031 |
||||
0,432 |
10.973 |
80 XHY |
42.561 |
28,573 |
|||
0,500 |
12.700 |
48,719 |
32,708 |
||||
8 ″ |
8,625 |
219 |
0,188 |
4,775 |
25,233 |
16.940 |
|
0,203 |
5,156 |
27,198 |
18,259 |
||||
0,219 |
5,563 |
29.286 |
19.661 |
||||
0.250 |
6.350 |
20 |
33,308 |
22,361 |
|||
0,277 |
7.036 |
30 |
36,786 |
24,696 |
|||
0,322 |
8.179 |
40 |
42,352 |
28,554 |
|||
0,375 |
9,525 |
49.216 |
33.041 |
||||
0,406 |
10,312 |
60 |
53.085 |
35.638 |
|||
0,500 |
12.700 |
80 XHY |
64,627 |
43.388 |
|||
10 ″ |
10.750 |
273 |
0,188 |
4,775 |
31.588 |
21.207 |
|
0,219 |
5,563 |
36,689 |
24,631 |
||||
0,250 |
6.350 |
20 |
41.759 |
28.035 |
|||
0.307 |
7,798 |
30 |
51.002 |
34,240 |
|||
0,344 |
8,738 |
56.946 |
38,231 |
||||
0,365 |
9,271 |
40 СТД |
63.301 |
40,483 |
|||
0,438 |
11,125 |
71,852 |
48,238 |
||||
0,500 |
12.700 |
60 XHY |
81,530 |
54.735 |
|||
0,594 |
15.088 |
80 |
95.969 |
64,429 |
|||
12 ″ |
12,750 |
324 |
0,188 |
4,775 |
37,570 |
25.222 |
|
0,219 |
5,563 |
43,657 |
29,309 |
||||
0,250 |
6.350 |
49,713 |
33,375 |
||||
0.281 |
7,137 |
55,739 |
37,420 |
||||
0,312 |
7,925 |
61,735 |
41,445 |
||||
0,375 |
9,525 |
73.824 |
49,562 |
||||
0,406 |
10,312 |
79,727 |
53,525 |
||||
0,500 |
12.700 |
97,438 |
65.415 |
||||
0.562 |
14,275 |
108.966 |
73.154 |
||||
14 ″ |
14 000 |
356 |
0,188 |
4,775 |
41.308 |
27,732 |
|
0.219 |
5,563 |
48.012 |
32,233 |
||||
0,250 |
6.350 |
20 |
54,685 |
36,713 |
|||
0,281 |
7,137 |
61.327 |
41,172 |
||||
0,312 |
7,925 |
67.939 |
45,611 |
||||
0,375 |
9,525 |
СТД |
81,281 |
54,568 |
|||
0.438 |
11,125 |
40 |
94,498 |
63,441 |
|||
0,500 |
12.700 |
XHY |
107,381 |
72.090 |
|||
0,625 |
15.875 |
132,983 |
89.278 |
||||
16 дюймов |
16,000 |
406 |
0,188 |
4,775 |
47,290 |
21,748 |
|
0,219 |
5.563 |
54.980 |
36.910 |
||||
0,250 |
6.350 |
10 |
62,639 |
42,053 |
|||
0,281 |
7,137 |
70.268 |
47,174 |
||||
0,312 |
7,925 |
20 |
77.866 |
52,275 |
|||
0,344 |
8,738 |
85,677 |
57,519 |
||||
0.375 |
9,525 |
93,213 |
62,578 |
||||
0,438 |
11,125 |
108,433 |
72,797 |
||||
0,500 |
12.700 |
123.289 |
82,770 |
||||
18 ″ |
18,000 |
457 |
0,219 |
5,563 |
61.948 |
41,588 |
|
0,250 |
6.350 |
70,593 |
47.393 |
||||
0,281 |
7,137 |
79.208 |
53,176 |
||||
0,312 |
7,925 |
20 |
87,792 |
58.939 |
|||
0.375 |
9,525 |
СТД |
105.144 |
70,588 |
|||
0,438 |
11,125 |
30 |
122.369 |
82,152 |
|||
0,500 |
12.700 |
XHY |
139,198 |
93,450 |
|||
0,562 |
14,275 |
40 |
155,904 |
104.666 |
|||
0,625 |
15,875 |
172.754 |
115.978 |
||||
20 ″ |
20.000 |
508 |
0,250 |
6.350 |
78,547 |
52,733 |
|
0,282 |
7,163 |
88.458 |
59,386 |
||||
0,312 |
7,925 |
97,719 |
65,604 |
||||
0,375 |
9,525 |
20 СТД |
117.075 |
78,598 |
|||
0.438 |
11,125 |
136.305 |
91,508 |
||||
0,500 |
12.700 |
30 XHY |
155.106 |
104.130 |
|||
0,594 |
15.088 |
40 |
183,378 |
123.110 |
|||
0,625 |
15,875 |
192.640 |
129,328 |
||||
0,688 |
17,475 |
211.368 |
141.901 |
||||
24 ″ |
24,000 |
610 |
0,250 |
6.350 |
94,456 |
63,413 |
|
0,281 |
7,137 |
106.029 |
71.183 |
||||
0,312 |
7,925 |
117,573 |
18.932 |
||||
0,375 |
9,525 |
20 СТД |
140.938 |
64.618 |
|||
0,438 |
11,125 |
164,176 |
110.219 |
||||
0,500 |
12.700 |
XHY |
186.923 |
125.490 |
|||
0.625 |
15,875 |
232.410 |
156.028 |
||||
0,688 |
17,475 |
40 |
255.148 |
171,293 |
|||
0,750 |
19.050 |
277,401 |
186.233 |
||||
30 ″ |
30.000 |
762 |
0,250 |
6.350 |
118.318 |
79,433 |
|
0,281 |
7.137 |
132,851 |
89.189 |
||||
0,312 |
7,925 |
10 |
147,353 |
98.925 |
|||
0,375 |
9,525 |
СТД |
176.731 |
118,648 |
|||
0,438 |
11,125 |
205,983 |
138,286 |
||||
0,500 |
12.700 |
20 XHY |
234,647 |
157.530 |
|||
0,625 |
15,875 |
30 |
292.066 |
196.078 |
|||
0,688 |
17,475 |
320,817 |
215.380 |
||||
0.750 |
19.050 |
348.988 |
234,293 |
||||
36 ″ |
36.000 |
914 |
0,250 |
6.350 |
142,180 |
95,453 |
|
0.281 |
7,137 |
159,672 |
107,196 |
||||
0,312 |
7,925 |
10 |
177,133 |
118.918 |
|||
0,375 |
9,525 |
СТД |
215.525 |
142,678 |
|||
0,438 |
11,125 |
247,790 |
166,353 |
||||
0,500 |
12.700 |
20 XHY |
282,372 |
198.570 |
|||
0,625 |
15,875 |
351,723 |
236.128 |
||||
0,688 |
17,475 |
386,487 |
259,467 |
||||
0.750 |
19.050 |
420.576 |
282,353 |
||||
42 ″ |
42,000 |
1067 |
0,312 |
7,925 |
206.914 |
138.911 |
|
0.375 |
9,525 |
СТД |
248,319 |
166,708 |
|||
0,500 |
12.700 |
XHY |
33.097 |
221,610 |
|||
0,750 |
19.050 |
492,163 |
330,413 |
||||
48 ″ |
48,000 |
1219 |
0,375 |
9,525 |
СТД |
284.112 |
190.738 |
0,438 |
11.125 |
331,404 |
222,487 |
||||
0,500 |
12.700 |
XHY |
377,822 |
253,650 |
|||
0,750 |
19.050 |
563.750 |
378,473 |
||||
0,875 |
22,225 |
655.969 |
440,383 |
— Купить Трубка из нержавеющей стали Guanyu
из нержавеющей сталив ru.made-in-china.com Введите значение, выберите марку материала и нажмите ENTER.Результат будет отображен.
Трубы и трубки из нержавеющей стали Калькулятор теоретической массы |
|
|
Калькулятор веса трубы из нержавеющей стали, Калькулятор веса трубы из нержавеющей стали, Калькулятор веса трубы из нержавеющей стали, Калькулятор веса листа из нержавеющей стали, Калькулятор веса пластины из нержавеющей стали, Калькулятор веса круглого стержня из нержавеющей стали, Калькулятор веса квадратной трубы из нержавеющей стали, Квадрат из нержавеющей стали Калькулятор веса трубы, Калькулятор веса прямоугольной трубы из нержавеющей стали, Калькулятор веса прямоугольной трубы из нержавеющей стали.
Полезные инструменты
Калькулятор веса медно-латунного сплава
Калькулятор веса листовой пластины из медно-латунного сплава
Калькулятор веса трубы из никелевого сплава
Калькулятор веса листовой пластины
Трубка из нержавеющей стали для проволоки
B.W.G. — Бирмингемский калибр проволоки
B.W.G. — Бирмингемский калибр проволоки
A.S.W.G. Американский стандартный калибр проволоки
Миллиметры Дюймы Таблица преобразований
Таблица стандартов ANSI
Мировые часы
Номинальный размер трубы
NPS Номинальный размер трубы и DN — Номинальный диаметр
Международный телефонный код
Спецификация трубы
Мировое общество Доставка
Мировые стандарты Полное название
Таблица преобразования -Давление | Напряжение | Масса | Длина | Температура | SI Prelxes
Расчет теоретической массы стали
Калькулятор размера круглого стержня
Угловой стержень из нержавеющей стали
