Коптилка горячего копчения своими: особенности, чертежи, размеры, инструкция (90 фото)

Почему стоит выбрать именно горячее копчение?

Самый главный аргумент в пользу горячего способа – это неповторимый вкус и аромат. Если готовить в коптильне холодного копчения, то вкус и запах дыма будет не таким сильным. Чаще всего именно поэтому люди отдают предпочтение горячему способу.

Стоит сравнить время приготовления. Если использовать холодную обработку, то минимальное время для приготовления составит 3 дня. Иногда процесс занимает даже неделю, а то и дольше. При горячей обработке пища будет готова от 40 до 120 минут.

Тем, кто заботится о своём здоровье или сидит на диете не стоит использовать горячий способ – при температурной обработке в пище накапливается некоторое количество веществ, которые могут повредить фигуре.

Принцип работы коптильни

На самом деле, все не так сложно, как может показаться с первого взгляда. Если поискать фото коптильни горячего копчения в различных конструкциях, видно, что необходимо принимать во внимание несколько основных правил, которые обязательны для исполнения. Например, важно сделать емкость для стекания жира, иначе будут образовываться канцерогены, делающие продукт не таким уж полезным.

Коптильня, сделанная своими руками может быть как переносная, так и в виде конструкции, которая всегда будет располагаться на одном месте. Важно только понять принцип работы для успешного изготовления. Чаще всего используется металлический цилиндр, который ставится или подвешивается над источником огня (плита, костёр).

Когда коптильня помещается над огнём, его задача нагреть опилки, которые находятся в самом низу. Они начинают обугливаться и выделять дым, который и придаёт такой аромат продуктам.

Важно, чтобы пища находилась в самом верху, а под ней находилась специальная емкость для стекания жира, для того, чтобы он не попадал на угли. При этом необходимо обеспечить герметичность цилиндра, чтобы воздух снаружи не проникал внутрь, но его излишки могли выходить наружу.

Изготовление коптильни своими руками

Для этого используются любые подручные средства. Медицинские биксы, решетки, деревянные бочки, ведра и кастрюли. Если правильно понять принцип работы коптильни – изготовление не составит труда и может применяться абсолютно любая утварь.

Помимо применения подручных средств возможно использовать металл в пластинах, но придётся применять инструмент для нарезки и обработки. Чертежи коптильни сделать не сложно, при том, что в интернете множество различных видов коптилен и можно адаптировать один из чертежей под свои размеры.

Имеется несколько положительных факторов, которые сильно влияют на выбор домашней коптильни сделанной своими руками. Например, конструкция может быть абсолютно любой, иметь несколько уровней, быть переносной или стационарной.

Затраты на изготовление своими руками минимальные и не требуют особых вложений, поэтому многие отдают предпочтение изготовить коптильню самостоятельно.

Для малого бизнеса или для редкого использования достаточно малых размеров. А вот для большой загрузки мяса потребуется использование большой, стационарной коптильни, которая может быть выполнена из нескольких металлических листов или кирпичей.

Нужно обратить внимание на то, что от коптильни будет идти много дыма, поэтому не стоит размещать её вблизи дома или мест, где содержатся животные.

Многие задаются вопросом: «какую щепу брать для копчения?». Самый лучший выбор – это щепа из кустарников и лиственных деревьев. Например, ольха, яблоня, дуб, груша, можжевельник и вишня. Это самые популярные виды, которые часто используются для копчения и их довольно просто приобрести в любых количествах.

Важно обращать внимание на размеры щепы, самая крупная должна быть не больше 10 сантиметров. Больший размер щепы будет труднее обуглить, это займёт больше времени и соответственно увеличит время приготовления.

Горячая мини-коптильня

Её используют в условиях, когда нет возможности сделать коптильню на улице. Применяется на кухне для копчения малых объемов пищи. Она имеет достаточно малые размеры для того, чтобы с легкостью поместиться на газовой плите и не мешать. Её также можно изготовить своими руками или купить в специализированном магазине.

Именно мини коптильня сейчас стала самой популярной, ведь её удобно брать с собой на охоту и рыбалку. Она не занимает много места, быстро остывает. Если мини коптильня сделана своими руками, то ее можно разобрать и собрать затрачивая минимум усилий и времени.

Техника безопасности

Для использования коптильни на кухне важно обезопасить себя и своих близких. Для этого у устройства должен быть отвод лишнего воздуха (клапан), но помимо этого обязателен вывод воздуха в вытяжку или окно. Обычно используется длинный шланг, который присоединяют к клапану. А само помещение должно быть хорошо проветриваемым.

Соблюдение элементарной техники безопасности позволит спокойно заниматься копчением в домашних условиях не боясь за себя и своих близких. А для ещё большей безопасности в специальных магазинах можно найти электрические коптильни.

Для увеличения производительности используют принудительную закачку дыма. Для этого нужен компрессор или вентилятор, который будет искусственно увеличивать количество дыма поступающего внутрь коптильни. Это увеличит прогреваемость продуктов и аромат дыма.

Итог

Домашняя коптильня позволяет изготавливать мясные деликатесы на любой вкус, а также иногда и для малого бизнеса. Помимо мясопродуктов для копчения используют фрукты и овощи. Например, абрикосы, баклажаны, картофель, сливы, яблоки и даже бананы.

А благородные сорта грибов охотно покупают рестораны для создания уникальных блюд. При изготовлении своими руками – размеры коптильни, её форма и внешний вид зависят только от фантазии и наличия инструментов, а также желания.

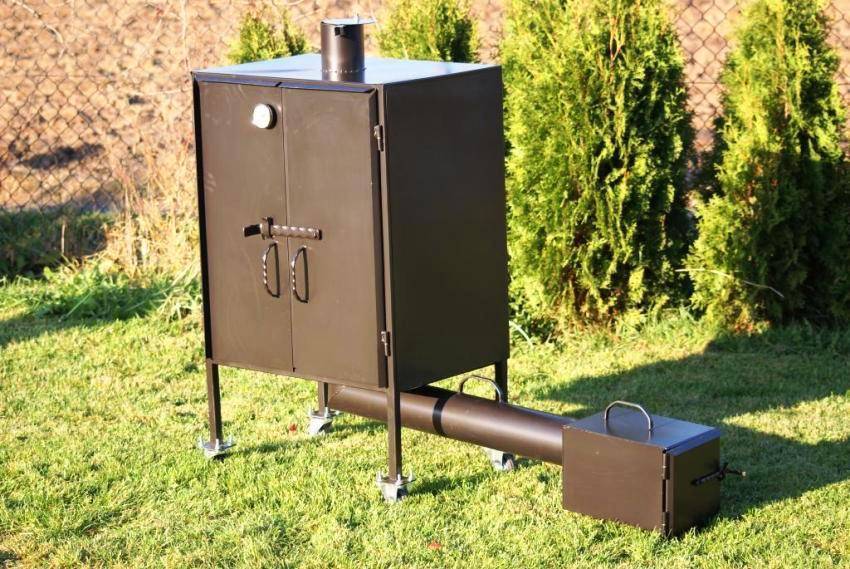

Фото коптильни горячего копчения

Пост опубликован: 24.11

Как сделать коптильню горячего копчения своими руками: чертежи, этапы, видео

Добавил(а): Максим Овсянников 5 мая

Способов самостоятельного изготовления коптилки очень много. Некоторые требуют профессиональных навыков, сложных приборов и времени. Для создания других хватит инструментов и материалов, которые есть в каждом доме. Достаточно лишь соблюдать технологию изготовления коптильни горячего копчения своими руками, расписанную в статье.

Что такое горячее копчение?

Горячее копчение — один из самых популярных способов приготовления пищи. Это один из излюбленных ритуалов любого пикника или выходного дня, проведённого на даче. От холодного копчения этот процесс отличается меньшей продолжительностью и трудоёмкостью.

Температура, при которой происходит приготовление пищи — 70–150 градусов. Длительность готовки — 1–2 часа, в зависимости от блюда. При горячем копчении сохраняется сочность любого блюда, а высокая температура убивает всех болезнетворных бактерий.

Успешное горячее копчение заключается в медленном тлении небольших щепок и опилок, но не быстром сгорании. В коптильне можно использовать влажную древесину: это сделает пищу более сочной. Для топки можно использовать тонкие высушенные ветки, они значительно дольше истлевают.

Виды коптилен

Существует множество видов коптилен, в которых можно делать горячее копчение продуктов. Каждая конструкция имеет как достоинства, так и недостатки.

Из ведра

Простейшее устройство можно сделать из старого стального ведра. В ёмкость вставляются две решётки, изготовленные из нержавейки. Первая опускается на уровень 10 см ото дна, вторая — на несколько см выше.

Преимущество такой коптильни в том, что её можно сделать из подручных материалов за несколько минут: старое ведро и две стальных решётки есть почти в каждом доме. Конструкция очень мобильна и устанавливается в любом доступном месте.

Основной недостаток — в ней можно коптить лишь несколько копчёностей одновременно. Этого достаточно для одного человека или небольшой семьи, но не для приёма гостей. Другое неудобство — отсутствие какого-либо дизайна.

Простейшее устройство для копчения. Нужно лишь ведро и решетка для продуктов

Из холодильника

Немного доработав старый советский холодильник, убрав из него все внутренности и обустроив отвод дыма, можно сделать коптильню.

Это прочное и надёжное устройство для горячего копчения продуктов, которое можно сделать самостоятельно. Внизу устанавливается поддон с опилками. Чуть выше — такая же ёмкость для сбора стекающего жира.

Один из недостатков заключается в повышенных требованиях к самому холодильнику. Дверца должна плотно закрываться, щели и неплотное прилегание прокладки не допускаются. В камеру не должен попадать воздух. Другой недостаток — кроме холодильника, требуются и другие устройства, например, электроплита, на которую ставится ёмкость с опилками.

Нужно следить за качеством уплотнительной резинки. Иначе копчение не получится

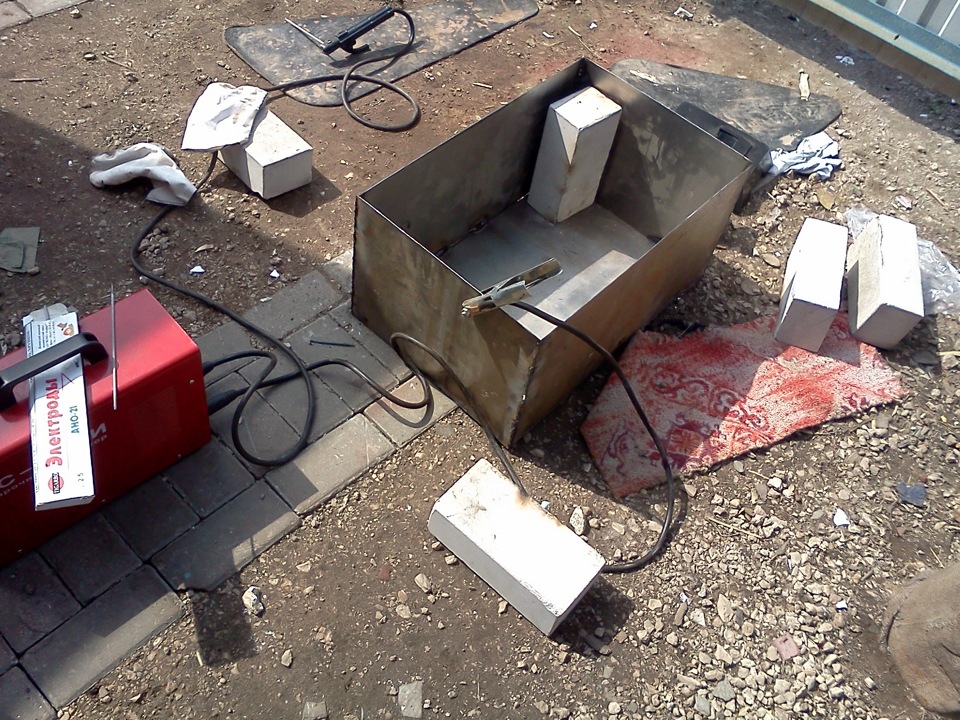

Из листов нержавеющего металла

Внешне такое устройство напоминает металлический чемодан заданного размера. Внутри коптильни приварены уголки, на которые устанавливаются решётки.

Это одна из наиболее известных разновидностей коптилок для горячего копчения. Она используется в походе и в быту, не требует профессиональных знаний при изготовлении и специфических навыков ухода. Такая конструкция может работать десятилетиями.

Существенное неудобство металлической коптильни — невозможность следить за температурой копчения. Из-за этого продукт иногда сваривается или запекается и приобретает неприятный привкус. Причина этого недостатка — отсутствие единой технологии копчения. В коптильне используется щепа разных размеров и различной влажности.

Толщина листов должна быть более 4 мм

Кирпичная коптилка

Коптильня, построенная из кирпичей, — это инструмент для профессионалов. Большинство вышеприведённых разновидностей считаются мобильными, их легко переносить с места на место и прятать, когда нет надобности в их немедленном использовании. Кирпичная коптильня — это стационарная установка, для которой требуется фундамент.

Огнеупорный кирпич — это лучший материал для изготовления стационарных коптилок горячего копчения. При соблюдении правил строительства и техники безопасности такая конструкция прослужит десятилетия. Однако для обустройства такой коптилки необходимо тщательно подбирать место, выдерживая расстояние в несколько метров до ближайшего жилого строения и посадок. А возведение кирпичной коптильни сравнимо со строительством небольшого дома.

Устанавливается стационарно, на плиту или фундамент

Из двух бочек

В зависимости от того, где располагается очаг со щепой, такую конструкцию можно использовать для горячего и холодного копчения. Ещё один вариант — оборудовать коптилку из двух бочек, расположенных в виде буквы «Т».

Обустройство конструкции для горячего копчения из бочки не требует специфических навыков. Достаточно с помощью обычной болгарки прорезать надрезы и установить бочки. Коптилку можно устанавливать как в помещении, так и на улице, и готовить в ней любые блюда.

В нижней бочке размещается топка, в верхней — коптильный отсек

Из одной бочки

Если у вас есть желание стать владельцем собственной небольшой коптильни, и вы не хотите связываться с габаритными стационарными конструкциями, лучший вариант — создать устройство для горячего копчения продуктов из обычной бочки. Эта ёмкость присутствует во многих частных домовладениях.

Для создания такой коптилки требуется минимальное количество инструментов и дополнительных материалов. Её можно устанавливать в любой части двора. Она не требует сложного фундамента и строительных работ.

Нередко устанавливается на кирпичную основу, внутри которой прогорают дрова

Разберём основные особенности создания коптильни горячего копчения на примере конструкции из стандартной металлической бочки.

Материалы и инструменты

Для самостоятельного создания коптильни из бочки вам потребуются некоторые материалы и инструменты. В первую очередь:

1. Металлическая бочка. Желательно, чтобы она ранее не использовалась для перевозки и хранения нефтепродуктов и различных химических веществ. Ёмкость бочки — до двухсот литров.
2. Прочная арматура. Диаметр должен составлять не менее шести миллиметров.
3. Стальная проволока для создания сетки.
4. Несколько металлических уголков одинаковой длины.
5. Труба для дымохода. Стандартная длина — около метра. Диаметр — от 10 см. В большинстве случаев используются изделия из асбестоцемента либо металла.
6. Муфта.

В случае если имеющаяся ёмкость ранее использовалась для транспортировки либо хранения нефтепродуктов, химических веществ или машинных масел, обычного промывания водой недостаточно для её полной очистки. Бочку необходимо обжечь при высоких температурах или пропарить паяльной лампой. Это удалит остаточные количества химикатов. После термообработки бочка на несколько дней заливается водой, после чего тщательно промывается.

Кроме перечисленного выше, стоит заранее запастись некоторыми бытовыми инструментами:

1. Болгарка, укомплектованная прочным диском для разрезания металлов.
2. Агрегат для электродуговой сварки с набором соответствующих электродов.
3. Рулетка.

Инструкция по сборке своими руками

Изначально бочка, используемая для изготовления коптилки, может быть запаяна. В таком случае перед началом работ следует срезать крышку. Эту деталь впоследствии можно будет использовать в качестве противня и собирать в неё жир.

Крышка может использоваться в качестве подставки для сбора жира

Бочка ставится вертикально. В нижней части будет размещаться топочная. Здесь вырезается небольшое прямоугольное отверстие, через которое будут загружаться дрова. Размеры — примерно 20х30 см. Дверцу для отверстия топки можно сделать из того же отрезанного кусочка, достаточно провести несколько нехитрых манипуляций:

1. Приварить петли.
2. Установить небольшую ручку.
3. Установить фиксирующую задвижку, чтобы дверца не раскрывалась в процессе эксплуатации.

С противоположной от топки стороны режется круглое отверстие, где будет располагаться дымоход. В вырезанное отверстие вваривается двухдюймовая муфта, имеющая внутреннюю резьбу. Такая деталь продаётся в любом сантехническом магазине.

К муфте будет прикручиваться труба дымохода

Под размер муфты подбирается труба. На ней нарезается внешняя резьба (в случае, если это не сделано изначально). Получившаяся деталь вкручивается в муфту.

Трубу можно отвести на метр или дальше от камеры

На дне бочки прорезаются небольшие продольные дырки, необходимые для поддува, обеспечения наилучшего горения и беспрепятственного удаления золы из топки. Их не стоит делать слишком большими, в противном случае дрова выпадут наружу ещё до того, как прогорят.

Следующий этап — изготовление камеры для горячего копчения. Для этого необходимо сделать следующие манипуляции:

1. Вырезать металлический круг, размер которого равен внутреннему диаметру бочки. Оптимальная толщина листа — 4–5 мм. В этом случае металл не прогорит, а тепло будет равномерно распределяться по поверхности.
2. Вырезанный металлический круг крепится внутри бочки, на уровне трети её высоты. В дальнейшем эта деталь будет играть роль дна коптильного отсека.

Снизу к заранее подготовленному отверстию приваривается труба дымохода. После этого изготавливается подставка. Её можно изготовить из металла. Высота ножек — порядка 30 см. Этого достаточно для обеспечения оптимального поступления воздуха и тяги, благодаря чему обеспечивается тление дров.

Противень для сбора жира можно изготовить из верхней крышки бочки. Если её нет, подойдёт любой металлический лист диаметром немного меньше бочки. Разница в несколько сантиметров обеспечит поступление дыма во все необходимые места. Для установки противня внутри бочки привариваются металлические распорки. Сам лист остаётся съёмным.

Далее устанавливаются решётки либо крючки для копчёностей. Число решёток напрямую зависит от размеров бочки. Промежуток между отдельными уровнями составляет порядка 15 см. Чем больше таких «этажей», тем большее количество копчёностей можно приготовить за один раз. При установке решёточных опор следует убедиться, что они не будут мешать свободному выниманию противня для жира.

Завершающий этап создания коптилки — установка деревянной крышки. Она изготавливается из лиственной древесины. Размер зависит от диаметра бочки. В крышке сверлятся несколько небольших отверстий, сквозь которые из коптильни будет уходить лишняя влага. Использование хвойной древесины не допускается, она не позволит устранять влагу.

Копчёности подвешиваются на крючьях или укладываются на решетках

Приготовление копчёностей и обслуживание коптилки

Перед тем как начинать готовку, следует определиться со стружкой. Она выделяет дым, которым будут обрабатываться продукты питания. Использование хвойной древесины не допускается: выделяемые смолы негативно отражаются на здоровье и портят вкус пищи.

Для наилучшего вкуса и запаха копчёностей можно использовать лиственные или фруктовые породы древесины. Идеальны в данном случае вишни, сливы, яблони. Некоторые специалисты советуют добавить немного щепы можжевельника, что придаст пище необычный пикантный вкус.

Подготовленные опилки раскладываются на дне коптильного отсека. Дым, который будет от них исходить, обеспечивает качественное копчение пищи. Оформляется всё следующим образом:

1. На дно коптильной камеры помещаются опилки. Их слой должен быть очень ровным, обеспечивающим равномерное тление по всей поверхности.
2. Немного выше устанавливается противень, на который будет падать жир от коптящихся продуктов.
3. На решётке раскладываются будущие копчения. Если вы предпочитаете крючья, продукты развешиваются на них. Разложенные продукты обвязываются шпагатом или бечевой.
4. Поверх бочки укладывается деревянная крышка.
5. Заполняется топка. Дым от сгорания древесины в топке выходит через дымоход, и в коптильную камеру практически не попадает, потому к дровам особых требований не предъявляется.
6. Дрова в топке разжигаются. По мере прогорания нагревается дно коптильного отсека и начинают тлеть выложенные на нём опилки.

Скорость изготовления копчёностей зависит от типа используемых продуктов. На приготовление рыбы может уйти около получаса, курице достаточно сорока минут. Чтобы закоптить мясо, потребуется от часа и больше, исходя из его сорта и размера нарезанных кусков.

Обслуживание коптилки горячего копчения, изготовленной из бочки, сводится к периодической тщательной очистке бака от загрязнений. Из бочки удаляются остатки не прогоревших дров и опилок, стены конструкции очищаются от накипи. Если своевременно не удалять остатки жира и накипи, это скажется на вкусе продуктов в дальнейшем.

Изготовить коптилку для горячего копчения из подручных материалов, таких как бочка, может каждый. Это не требует специфических навыков или профессиональных инструментов. Самодельная коптильня будет радовать своих владельцев вкусной пищей в течение многих лет.

Как сделать коптилку горячего копчения в домашних условиях, видео

Очень много людей любит мясо горячего копчения. Кроме того, что сам процесс приготовления блюд довольно интересен, получается множество самых вкусных блюд. Разумеется, для того чтобы приготовить вкусное блюдо, нужно обладать определенными кулинарными навыками. Однако это уже другой вопрос. Сегодня мы рассмотрим, как изготовить самостоятельно коптильню для горячего копчения.

Итак, из чего же состоит коптильня? Само собой, коптилка должна иметь камеру, в которой будет располагаться мясо для копчения. Также должна быть камера сгорания, где будет гореть топливо. Чаще всего, коптильня имеет совмещенную камеру сгорания и место для продуктов. А теперь, рассмотрим, как изготавливать самостоятельно простые коптильни своими руками.

Коптильня горячего копчения из кастрюли

Можно взять обычную эмалированную коптильню из кастрюли. На дно кастрюли насыпается щепа. Посередине кастрюли устанавливается сетка, на которой будет лежать мясо для копчения. Если сетки нет, то можно взять пельменницу, которая уже не используется.

Схема коптильни горячего копчения

Собственно говоря, и все. Примитивная коптильня готова. Если все будет выполнено правильно, то на такой коптильне получится очень вкусное мясо.

Это самый простой вариант, на основе которых выполняются и другие коптилки своими руками, в том числе и холодного копчения.

Видео: коптильня из кастрюли своими руками

А сейчас расскажем, как сделать усовершенствованную коптильню. Здесь уже будет специальный противень, на котором будет собираться жир. Внешне противень напоминает крышку, которая расположена с боку. Коптилка с противнем имеет преимущество: здесь можно коптить более жирное мясо. В процессе копчения жир может попадать на угли, что мешает нормальному тлению.

Как только появляется противень, то сразу же отпадает проблема с нормальным тлением углей.

Похоже, что для создания коптильни горячего типа нет ничего сложного. Как правило, представленные варианты используются у туристов при походе. Но нужно рассказать и про те домашние коптильни, которые могут быть стационарными на дачном участке. Однако принцип действия домашней стационарной коптильни мало чем отличается от предыдущих коптилен.

Те коптилки, которые используются дома, могут быть по размерам больше. Это объясняется тем, что их не нужно переносить с места на место. Самым распространенным вариантом коптильной камеры является изделие, которое создается из двух бочек. Стоит отметить, что для создания подобной конструкции нужно владеть навыками сварки и обработки железа. Для того чтобы создать коптильню из бочек, нужно найти собственно бочки и разрезать их правильно болгаркой. Соединив крышку и основную часть, можно получить нормальную коптильню.

Видео горячей коптилки из двух бочек

Если на участке есть место, то можно построить коптильню из кирпича. Это уже считается профессиональной коптильней. Данную постройку можно соорудить у себя на даче. Кроме того, нужно отметить, что каменная коптильня своими руками позволит дольше удерживать жар. Топка уже будет расположена отдельно от жаровни.

Схема постройки из кирпича

Итак, чтобы создать коптильню горячего типа, нужно проявить не только фантазию, но и определенные навыки.

Как сделать коптильню горячего копчения своими руками

Вы любите покушать? Это процесс, который заложен в нас и мы не сможем прожить без приема пищи. Примечательным является то, что мы любим не просто поесть, а вкусно поесть. Ведь согласитесь, куда приятней съесть ароматное копченое мясо, нежели обойтись овсянкой. Вот почему люди и придумали разные приспособления, которые делают еду еще вкуснее. Возьмем то же копченое мясо. Наверное, не найдется никого, кто ни разу не пробовал этот продукт и ему не понравилось. И действительно, мясо после такой обработки становится очень вкусным. А радует то, что вам необязательно покупать эти копченые продукты. Многие делают их дома или на даче при помощи коптилки.

Вы удивитесь, но домашняя коптильня — это вполне реальная цель. Вы можете без проблем сделать ее своими руками. При этом вам не нужно быть профессионалом и иметь дорогостоящее оборудования и материалы. В ход идут самые разные предметы, которые найдутся у вас в доме или на даче. В этой статье мы рассмотрим, как сделать коптильню горячего копчения своими руками. Это будет не один конкретный пример, а разные варианты, поэтому вы сможете выбрать оптимальный для себя и наслаждаться копченостями в доме.

Горячее копчение

Если вы не знаете, то есть два вида копчения продуктов. Это уже известное горячее копчение и холодное. Разница заключается в том, как именно происходит обработка продуктов внутри коптильни. Если говорить о горячем способе, то источник огня находится непосредственно возле коптильни. Тогда продукты внутри обрабатываются при высоких температурах. Как результат, вы получаете готовый продукт довольно быстро, минимум за 40 минут.

Если же говорить о холодном копчении, то здесь продукты обрабатываются охлажденным дымом. Источник огня немного удален от коптильни, поэтому дым, проходя по шахте к коптильне, немного остывает. Холодное копчение выполняется довольно долго, но зато хранить готовый продукт можно длительный срок. Можно сделать некий вывод: если вам нужно быстро сделать вкусное блюдо, будь то рыба или мясо, то в приоритете горячая коптильня.

А как устроен этот прибор? Перед тем как начинать строительство коптильни, важно понять ее конструкцию и элементы. Только тогда у вас получится создать действительно годный продукт. Основное правило создания коптильни — чтобы она была герметична, а вам было удобно пользоваться крышкой. Процесс копчения заключается в том, что дым, попадая в коптильню, начинает влиять на продукт внутри. Но, при этом процессе важно обеспечить минимальный уход дыма наружу. Вот почему крышка делается легкоуправляемой. А вот список конструктивных элементов, из которых состоит коптильня:

• емкость или резервуар, где и будут происходить все процессы. Важно, чтобы она имела ножки или подставку, дабы не стоять дном на грунте;
• решетка, на нее и будут укладываться продукты внутри горячей коптильни. Как вариант использование перекладины, чтобы вешать птицу или рыбу;
• уголок, как опорная рама под решетку;
• отражатель или жиросборник, размещают непосредственно под решеткой. Для какой цели? Если вы коптите продукты, то из них будет выделяться жир. Он, согласно законам физики, будет падать. Без отражателя он попадет прямо в источник огня. Жир в коптильне будет сгорать, выделяя вредные для здоровья вещества и впитываясь в продукт;

  Совет! Чтобы каждый раз не отмывать жир с поверхность отражателя, вы можете обматывать его фольгой, и после использования выбрасывать ее.

• термометр, при помощи которого возможен контроль процесса копчения. Температурный режим очень важен, для приготовления вкусного блюда;
• топка, в которой и будет происходить основной процесс для копчения — горение.

Посмотрите на фото, чтобы понять, как именно выглядит самодельная коптильня.

Несколько слов перед работой

Итак, вам нужно понять устройство коптильни и как она работает. Если сказать проще, то коптильня горячего копчения имеет две камеры. В первую помещаются продукты, которые нужно закоптить, а во вторую опилки. Чаще всего эти две камеры соединены в одной емкости. Из чего можно сделать коптильню?

1. Коптильня из ведра.
2. Коптильня из бочки.
3. Коптильня из холодильника.
4. Коптильня из кирпича.
5. Коптильня из газового баллона.

Как видите, ассортимент большой, да и материалы легко найти у себя на даче. Поэтому вместо того чтобы тратить деньги на покупку коптильни в магазине, вы можете создать ее своими руками в разы дешевле. Нужно только запастись инструментами и материалами для работ, а также создать чертеж коптильни для горячего копчения. Давайте рассмотрим несколько вариантов создания коптильни своими руками из перечисленных выше материалов.

Делаем коптильню из ведра

Размеры коптильни важны в том случае, если вы занимаетесь копчением и это приносить вам доход. Тогда придется сооружать большую конструкцию. А в случае когда вы просто хотите закоптить рыбку к пиву или приготовить праздничный ужин своей второй половинке, хватит небольшой коптильни из ведра. Сделать ее довольно просто и дешево. Получиться семейная мини-коптильня. Если вы впервые занимаетесь созданием коптильни горячего копчения, то начать лучше именно из этого варианта.

Порадует вас и список инструментов, которые потребуются для работ:

• металлическое ведро;
• крышка к нему;
• металлическая решетка;
• если же вы будете коптить рыбу в подвешенном состоянии, то нужны прутья из металла и дрель.

Конструкция из ведра очень проста, но довольно эффективна и отлично справляется со своей задачей. Посмотрите на фото, чтобы понять, как устроена эта конструкция.

Итак, вам не нужно ничего пилить, резать, приваривать сварочным аппаратом. Это идеальный вариант для тех, кто не умеет пользоваться сложными электроинструментами. Итак, как именно сделать коптильню из ведра:

1. Как видно на фото, недалеко от дна вам нужно установить металлическую решетку.
2. Чтобы сделать конструкцию для копчения универсальной, вы можете использовать для копчения как решетку, так и металлические прутья. Вам нужно зафиксировать их на ведре, чтобы они были съемными. В стенках придется сделать отверстия, которые идентичны диаметру прутов или решетки.
3. Чтобы обеспечить отход дыма из ведра, вам нужно сделать в крышке несколько отверстий.
4. На дно конструкции нужно насыпать щепу и опилки. Теперь все готово к копчению на огне.

Дальнейшие варианты создания топки уже можно комбинировать. Один из способов — выкопать в земле яму, в которой и будет гореть огонь. При этом ведро устанавливается сверху. Другой вариант — создать для ведра подставку из кирпичей. В любом случае, когда будет гореть костер, дно ведра станет нагреваться, а опилки, находящиеся там, постепенно тлеют.

Все очень просто и быстро. Что касается огня, то не стоит делать его очень сильным, он нужен для того, чтобы поддерживать оптимальную температуру. Сырой продукт из такой коптильни будет готов в течение 30-40 минут. Посмотрите на видео, чтобы увидеть процесс создание своими глазами.

Делаем коптильню из бочки

Этот вариант уже посложнее, да и размер намного больше. Это позволит использовать коптильню для большой семьи или компании, так как внутри поместится много продуктов. При этом сама бочка может быть сделана из дерева или из металла. Такой вариант создания довольно популярный. Да и сложностей тоже возникнуть не должно.

Подготовительным этапом по создании коптильни из бочки является ее предварительная обработка. Когда резервуар сделан из металла, то важно полностью удалить краску с ее поверхности. Ведь в процессе горения краска будет выделять токсичные вещества, что повредят вашему здоровью. Чтобы справиться с заданием, достаточно использовать болгарку с насадкой для удаления краски или же просто в течение часа нагревать бочку на открытом огне.

А если коптильня горячего копчения своими руками будет сделана из дерева, то такую бочку нужно обязательно вымыть, удалить все ненужное и высушить ее на солнце. На фото вы можете увидеть чертеж по созданию коптильни из бочки.

Создание происходит в следующем порядке:

1. Если дно и верхняя часть металлической бочки запаяны, то при помощи болгарки нужно срезать верхнюю часть.

2. Как и в случае с ведром, в стенках потребуется сделать отверстия под крепление прутьев или решетки. Для этой цели используется электрическая дрель.

3. Нижнюю часть бочки мы будем использовать в качестве топки. Поэтому в ней делается дверцы, куда и будут загружаться дрова, а туже выход дымовой трубы. Все обрезается болгаркой. Оптимальный размер дверцы — 20х30 см. Вырезанная часть будет служить открывающейся дверцей, нужно только приварить к ней петли и ручку.
4. В дне делается несколько продольных отверстий, что будут выполнять роль поддувала. А на высоте 1/3 бочки приваривается лист металла. Чтобы он не прогорел, лучше делать его из стального листа, толщина которого 3-4 мм.
5. Теперь нужно сделать отверстие для дымовой трубы, разместив его на противоположной стороне от топки.

6. К низу бочки нужно приварить ножки из металлических уголков.
7. Из той крышки, которую вы отрезали, можно сделать жироулавливатель. При этом важно, чтобы его диаметр был меньше, чем диаметр бочки на 5 см. Только так дым будет проникать к продуктам. Чтобы установить поддон вы можете приварить к бочке пруты, установив их крест-накрест, или же сделав под них отверстия.
8. Остается сделать крышку. Вы можете создать ее из дерева лиственной породы, сделав в нем несколько отверстий. Альтернативой крышки является мешок из джута.

Коптильня своими руками из бочки готова. Чтобы вам было понятнее, как именно его сделать, посмотрите это видео.

Делаем коптильню из холодильника

Это тот вариант, который подходит далеко не всем. Ведь для воплощения его в жизнь нужно иметь старый холодильник. При этом важно правильно выполнить его переоборудование.

Работа начинается с уборки всех пластиковых деталей и удаления алюминиевой морозильной камеры. Все что потребуется оставить — это сам корпус из металла и металлические решетки, используемые в качестве полок. Обратите внимание на это фото, чтобы понять, как устроена коптилка для горячего копчения из холодильника.

В том случае, когда ваш холодильник очень стар и имеет трещины, их потребуется залатать при помощи кусков листового металла. Под дно конструкции нужно установить электрическую плиту и включить ее в розетку. По истечении 3 минуты ее нужно выключить. После чего на спираль насыпьте щепу 3 см слоем. Рыба или мясо будет коптиться внутри при закрытой дверце от 6 часов. Сами же продукты нужно разложить на решетках.

А вот другой вариант создания коптильни горячего копчения из холодильника, предоставленный на этом видео.

Подведем итоги

Если вы любите наслаждаться копчеными блюдами, но не имеете возможности приобрести коптильню из магазина, то можете воспользоваться этими советами и соорудить ее своими руками. Благодаря разнообразию вариантов, у вас есть выбор. Ориентируйтесь на собственные силы и умения. А благодаря обучающим видео это получится у вас еще лучше. Хотим предоставить вам еще один вариант создания коптильни для горячего копчения из баллона.

Коптильня горячего копчения своими руками: чертежи, размеры и схемы

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

Устройство и принцип работы коптилки для горячего копчения

Такие установки могут быть разной конструкции и размеров, но они похожи по своему устройству и принципу работы.

Как работает коптильня

В коптилке горячего копчения мясо и рыба обрабатываются не успевшим остыть дымом. В большинстве таких аппаратов он вырабатывается прямо в коптильном шкафу:

1. корпус коптильни ставится на подставку;
2. на дно коптильной камеры насыпается щепа лиственных пород;
3. выше опилок на подставке ставится поддон, в который будет стекать капающий жира;
4. на крючках или направляющих на боковых стенках крепятся решётки с мясом;
5. конструкция накрывается верхней крышкой или, в устройствах бльшего размера, боковой дверцей.

Под устройством разводится небольшой огонь, опилки нагреваются и начинают дымиться. Горячий дым поднимается кверху и коптит продукты. Для контроля температуры желательна установка градусника возле мяса или рыбы.

Совет! При укладке копчёностей необходимо учитывать, что самое горячее место снизу и там расположить более крупные куски.

Принцип работы коптильни

Устройство коптилки

В коптильном шкафу, любой конструкции, есть следующие элементы:

• палка с крюками вверху камеры или крепления для решёток с самими решётками;
• плотно закрывающаяся крышка сверху или дверца спереди;
• на высоте 10-15 см от дна, а в коптильнях с дымогенератором на самом дне ставится поддон для сбора стекающего жира.

Совет! Лучше всего сделать своими руками корпус и другие детали коптилки из пищевой нержавейки. Она не подвержена коррозии и легче отмывается.

Наличие остальных элементов зависит от принципа дымообразования:

• дым образовывается внутри коптильной камеры при нагреве насыпанных на дно опилок — конструкция коптильни ограничивается упомянутыми деталями;
• дымообразование происходит при тлении находящихся на дне опилок — обязательна дверца для удаления пепла, поддувала и создающий тягу;
• дым производится рядом расположенным дымогенератором — в нижней части корпуса на высоте 10-15 см, над поддоном, находится входное отверстие для дымохода, а в верхней выходное, для создания тяги.

Составляющие коптилки

Схема работы

Процесс копчения происходит при попадании дыма на продукты. В аппаратах горячего копчения он обычно вырабатывается внутри коптильной камеры опилками и щепой, которые нагреваются очагом, расположенным под днищем или тлеющими внутри камеры.

Если опилки тлеют внутри корпуса, то необходимо создать дыму условия для движения от щепы к выходному отверстию. Для этого необходимы дымовая труба сверху и поддувало снизу. Продукты на полках располагаются так, чтобы не мешать потокам дыма омывать их со всех сторон.

Справка! В промышленных установках это движение создаётся встроенными вентиляторами.

Принцип работы

Конструкция

Большая часть домашних коптилен делается похожими по своей конструкции. В них есть несколько обязательных элементов:

• Крепление для решёток и прута. Делаются на боковых стенках.
• Решётки или прут с крюками. Решётки устанавливаются в один или несколько ярусов с промежутками для продуктов, а прут сверху, под крышкой.
• На расстоянии 5-10 см от дна на подставке ставится поддон. В него капает жир и влага с копчёностей.
• На дно насыпается слой опилок. При нагреве они выделяют дым.
• Корпус коптильни ставится на подставку из кусков труб или кирпичей. Устройства, предназначенные для обычной кухни ставятся прямо на газовую или электрическую плиту. Под корпусом зажигается огонь. От его величины зависит температура копчения и длительность процесса.
• Есть дверца сбоку или крышка сверху. Через них засыпаются опилки и закладываются продукты.

Примером такой установки является коптильня из бочки. В ней есть все необходимые элементы:

• В стенках на высоте 10 см от дна, в несколько рядов на расстоянии 30 см и вверху сверлятся отверстия. В них вставляются пруты для установки решёток и поддона.
• На все ряды прутьев, кроме верхнего с крюками и нижнего, могут ставится решётки. При подвешивании продуктов на верхний прут на крюках решётки не ставятся.
• На нижний ряд прутков ставится поддон для стекающего жира. Его размеры на 10-15 см меньше бочки.
• На дно насыпаются опилки.
• Под корпусом находится подставка высотой 20-30 см. Под днищем разводится небольшой костёр. Чем он больше, тем выше температура процесса.
• Сверху бочка накрывается крышкой. Вместо него допускается использовать плотный мокрый мешок.

Похожее устройство и порядок изготовления, с поправкой на размеры и материал, имеют другие аппараты, например, коптильня из газового баллона.

Конструкция коптильни

Оптимальные размеры

Размер коптильни горячего копчения зависит от количества копчёностей, которые будут готовится за один раз.

Расстояние между отдельными кусками для свободной циркуляции дыма составляет 4-6 см.

Кроме этого, в правильной коптильне необходимо учесть следующие факторы:

• слой опилок — 2-5 см;
• от опилок до поддона — 5-10 см;
• от поддона до продуктов — 5-10 см;
• расстояние от нижнего края копчёностей до крышки.

Если продукты подвешены на крюках, то это расстояние составляет 2-3 см и длина копчёностей, а если на решётке, то толщина кусков и ещё 5-6 см. При нескольких решётках каждая добавляет к общей высоте столько же.

Учитывая все особенности конструкции, аппарат получается размером 50х30х30 см для эксплуатации коптильни на улице и 45х25х25 для нагрева коптильни на газу на кухне. Толщина стенок должна быть не менее 2 мм.

Важно! Увеличение размеров позволит готовить большее количество копчёностей за одну закладку, а уменьшение габаритов ведёт к ухудшению качества готового продукта.

Размеры коптильни

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

• Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
• Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

1. на дно по краям ставятся две плоские банки из под кильки;
2. между ними насыпаются опилки;
3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Важно! При копчении из-под крышки начинает выходить дым, поэтому необходима вытяжка.

Схема миникоптильни

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Важно! Ведро необходимо эмалированное или из нержавеющей стали. Использование оцинкованного металла в коптильне горячего копчения вредно для здоровья!

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Совет! В коптильне второй конструкции вместо очага можно установить ТЭН или электроплитку.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Интересно! В аппаратах для промышленности и малого бизнеса опилки подаются шнековым механизмом на нагретый до высокой температуры ТЭН или нихромовую спираль.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Важно! При работе нужно следить за уровнем воды в гидрозатворе. Её нужно периодически подливать.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Фотогалерея коптилен горячего копчения, сделанных в домашних условиях

как сделать самодельную коптилку из бочки, схема

Мясо, рыба, мясные или рыбные продукты можно коптить по холодной или горячей методике. Работая по первому варианту, вы создадите плотное блюдо. И его первоначальная структура не изменится. К тому же процесс, идущий по холодному методу, подразумевает затрату большого количества времени. Здесь главное — не торопиться. Потому что пища может закоптиться не полностью. И его употребление приведёт к отравлению.

Более глубокие вкусовые характеристики блюда и уникальный аромат дыма при работе по горячей методике получаются от тепла, исходящего от углей. Угли здесь – это ключевой компонент в процессе готовки.

Аппарат для такого копчения приобрести не сложно. Особых трудностей нет и в его самостоятельном создании. Важно знать его устройство и основы функционирования.

Общие сведения

Как сделать коптильню горячего копчения (КГК)? Здесь заложены следующие базисы работы: приготовления пищи идёт за счёт внушительного объёма дыма. Он образуется от древесной щепы. Для генерации дыма её нужно только прогреть. Важно контролировать этот процесс, ведь щепа не должна загораться. Должно происходить постепенное её тление.

В условиях отсутствия необходимых температурных датчиков определить нужный метод копчения еды можно только благодаря личному опыту.

Чтобы не допустить преобразования копчения в обычный огонь, необходимо удостовериться в том, что крышка превосходно (без наличия пустот) ставится на корпус коптильного отсека. Для надёжности её лучше сверху положить что-то тяжёлое, например, кирпич. При частом эксплуатировании агрегата металлическая поверхность покоробится. И уже плотного прилегания крышки не будет. Работа коптильни базируется на выбранном методе копчения и рецептуре тех или иных блюд.

Если вам требуется модель для холодного копчения, то устраивайте котлован для очага немного вдали от коптильного отделения. А эти составляющие соедините особой трубой. Если вы намерены делать аппарат для горячего копчения, позиция очага с углями должна быть прямо над обозначенным отделением.

Если вы не намереваетесь приобретать агрегаты для копчения, изготовление коптильни горячего копчения своими усилиями возможно на основе:

• Стальных листов.
• Бочки.
• Металлического ведра.
• Кирпичей.
• Холодильника.
• Газового баллона.

Коптильня из листов металла

Изготовить коптильню с применением металлического листа. В этой деятельности потребуется:

• Пара таких листов. Параметры: 60 – 155 – 2 см.
• Арматура. Лучше взять тонкую.
• Болгарка.
• Сварочная техника.
• Угол, которым пользуются столяры.
• Метр.

Перед основными работами обязательно создаёте чертёж задуманного аппарата. Если вам это сложно сделать, обратитесь к специалистам или найдите шаблоны в интернете и действуйте по ним.

С наличием грамотного чертежа практически исключены ошибки с расчётами необходимого объёма материалов. Параметры КГК можно задавать любые. Здесь ключевое условие: отдел копчения должен быть непроницаемым.

Действуйте по следующему алгоритму:

1. Используются одинаковые элементы. Металлический лист пилится на четыре части – применяется болгарка.
2. Полученные заготовки скрепляются друг с другом. Здесь проходит горячая сварка по капельной методике. Необходимый угол соединения поверхностей – 90 градусов. Чтобы соблюсти этот параметр, требуется работать со столярным углом. Аналогично следует работать с оставшимися сторонами намеченного агрегата. Все внутренние швы провариваются очень тщательно. Должна образоваться качественная герметичная конструкция. Это короб.
3. К нему присоединяется дно. Материал для дна – остатки стального листа.
4. Создание крышки. Из нержавеющей стали нарезайте четыре листа. Опять работайте болгаркой. По параметрам они должны несколько превосходить наружные параметры короба. У вас должна образоваться крышка с хорошей глубиной. Она должна без проблем надеваться на корпус КГК. Приваривайте её.
5. Создание ручек и стержней. Ручки делайте удобными для пользования, их можно сделать из древесины и покрыть специальным лаком. Стержни устраивайте в два уровня. На первом расположится поддон для скопления жира, стекающего с блюд. Его позиция – низ коптильного аппарата. На втором – крючки для продукции.

Это завершающая фаза. Агрегат готов. Его можно задействовать для коптильных задач. В нём получаются вкусности из мяса, рыбы и сала.

Остаётся вопрос по тепловому генератору для электрокоптильни. Им здесь является электроплитка. А когда температурные показатели копчения требуется увеличить, просто разводите костёр.

КГК из бочки

Здесь базисом является бочка из металла. Топочный отсек коптилки горячего копчения из бочки можно сосредоточить внутри неё. В итоге он займёт почти треть бочки. Это основная зона для отсека копчения. Эти отделы требуется разделить. Для этого можно применить металлический лист. Его максимальная плотность – 4 мм. Задействуйте сварочную технику. Он таким методом присоединяется к стенкам данной бочки своими руками. В итоге из листа получится дно задуманного агрегата.

Чтобы организовать топку в этом днище, нужно здесь устроить отверстия. Через них станет проникать требующийся воздух. А ещё это способы вывода золы.

В нижней стороне бочки обустройте дверку топки. Её резку можно провести и из стенки. Задавать ей слишком серьёзные параметры не нужно. Подходящие значения таковы: 20 х 30 см. К ней привариваются ручки. Они же – задвижки. Ещё следует присоединить петли.

А днище камеры – это место для дымовой трубы. Для неё нужно устроить специальное отверстие. Длина трубы не должна быть внушительной. Лишняя тяга в топочном отсеке не приносит весомой пользы.

Дальнейшие действия проходят, как в работе над первым вариантом аппарата. Нужно обустроить поддон, поставить решётку или расположить крючки для продукции. Ещё необходима крышка. В неё должно быть отверстие дымоотводной трубы.

Более рациональное применение объёма бочки связано с расположением топки. Эту составляющую можно сделать прямо под бочкой. Здесь используется термоустойчивый кирпич. Также делаются отверстия. В них осуществятся: закладка опилок и вывод излишнего дыма.

Бочка ставится на поверхность созданной топки. Освобождается некоторое пространство. В нём можно устроить несколько решёток.

В работе у вас могут возникнуть сложности с определением нужных показателей копчения. Чтобы их избежать, на стенку можно монтировать механический измеритель температуры с выносным индикатором. Особенно эта мера помогает новичкам в коптильном деле.

Проверка температуры может происходить и без этого прибора. Здесь работает довольно простой метод: на поверхность аппарата брызгается немного воды. Если процесс идёт без проблем, её шипения не будет.

КГК из ведра

Здесь базой является основа, сделанная из ведра.

Схема коптильни:

Его дно усыпается горючим. Это могут быть опилки или стружки. Выше них на один уровень ставится решётка.

В верхней зоне здесь создаются отверстия. В них вставляются прутья с монтированными крючками. В результате получается скромный коптильный агрегат. В нём продукцию можно размещать по двум вариантам. В крышке делается отверстие для отвода дыма. Аппарат готов. Можете начинать копчение.

В нём блюда готовятся очень быстро: 30 – 60 минут. И это только на среднем огне. И сильное пламя здесь создавать не нужно. Для качественного копчения требуется медленное тление опилок.
Когда процесс будет заметен, можно закладывать продукты. А аппарат плотно закрывается крышкой.

Мангал и коптильня

В этом варианте получается кирпичная конструкция. В ней будет две основных функции: мангал и самодельная коптильня.

Базисными материалами являются кирпичи либо нержавейка. Для дачного досуга данный вариант считается оптимальным. Работа подразумевает большие затраты усилий и времени. Зато вы возведёте долговечную и очень практичную конструкцию, удобную для горячего и холодного копчения.

Стадии работ над коптильней своими руками:

1. Выбор места для задуманного «гибрида». Здесь следует учитывать критерии пожарной безопасности. Для комфортной работы можно устроить здесь водообеспечение и сделать отвод канализации.
2. На основе выбранной зоны создавайте эскиз будущего аппарата, собранного своими руками из кирпича. Сделайте чертежи. Продумайте принципы укладки каждой линии кирпичей.
3. Место для задуманной конструкции расчищается. Закладывается фундамент.

Схема коптилки:

Так как задумывается довольно массивная постройка, то для неё необходимо сделать котлован. В нём из досок устраивается опалубка. Для её обшивки применяется рубероид. Далее применяется бутовый камень. Он прокладывается в один слой. Можно задействовать и бетон. Но понадобится его армировать. Последующие действия – укладка щебневой подушки и заливка рабочего состава.

Начальный его слой хорошо высохнет в течение суток. После чего можно устраивать следующий слой. Количество слоёв определяется параметрами и массой задуманной конструкции.

Завершив финальный слой, проведите его проверку уровнем. Покройте его гидрозащитным материалом. В течение нескольких дней он будет высыхать.

Самый подходящий кирпич для кладки – красный печной. Первая линия выкладывается без состава. Обозначается разметка. На этой стадии вы решаете вопрос с местом установки решёток.

Самый оптимальный состав для работы включает в себя песок, цемент и немного извести. После замешивания его консистенция должна быть, как у густой сметаны.

Кладка материала начинается с углов, где требуется усиление – используется проволока. Вторая и последующие линии укладываются в разбежку. Строго соблюдайте горизонтальность созданных рядов. Применяйте углы и отвесы. Контролируйте этот параметр после каждого ряда.

Изготавливать топку необходимо из чугуна или другого подобного жароустойчивого материала. Устанавливайте жаровню только после монтажа уголков и арматурных элементов между стенками вашего мангала – коптильни.

Если коптильную камеру расположить над генератором дыма, у вас получится КГК. А если немного отдалите мобильный очаг и свяжете его с камерой (способ связи – дымоход), то у вас образуется конструкция для холодного копчения своими руками.

Фото — пример возведённого «гибрида»:

Вопросы его оформления и декорирования – это уже дело личного вкуса.

Из холодильника

КГК можно соорудить из ненужного холодильника. Ещё можно сделать аппарат с водяным затвором.

В первом случае применяется уже не использующийся холодильник. Из него устраняются все пластиковые компоненты и морозилка. На его дно ставится маленькая электрическая плитка. Над ней сосредотачивается поддон с опилками. В крышке также создаётся отверстие для устранения дыма.

Для образования второго варианта необходим металлический ящик. Его параметры произвольны. Для изготовления задействуются железные листы подходящей плотности: не очень тонкие или толстые. Первые очень хрупкие и легко деформируются. От вторых мало толку: не получится нужных условий для копчения, и опилки могут воспламениться.

Внутри привариваются стальные полоски – это опорные компоненты решёток. Между ними и крышкой сохраняется небольшой зазор.

Специфика данного аппарата – наличие гидрозатвора. Он напоминает небольшую канавку. Она следует по целому периметру в верхней стороне агрегата.

На крышку методом сварки монтируются болтики, направляющиеся вниз. Параметры крышки должны быть такими, чтобы бортики легко помещались в канавку водяного затвора. Ещё в крышку монтируется дымоотвод – труба.

Дно у такой КГК съёмное. Оно имеет бортики, похожие на бортики крышки, только они загнуты вверх. Предназначение днища – сбор стекающего жира. К днищу монтируются ножки небольших размеров. Между нижней стороной и поверхностью получается маленькая полость. Аппарат готов. Можно коптить продукты.

Из газового баллона

К горловине газового баллона привариваем железное колено и вставляем трубу. Для регуляции количества дыма следует установить наверху заслонку. Можно закрепить ее болтом или сделать съемную конструкцию.

В боковой части противоположной стороны баллона вырезаем отверстие. Сюда будет заходить дым из топки.

Мастерим топочную емкость. Для этого потребуются листы металла толщиной 4 мм или бак меньшего размера. В топке должны быть два отверстия: для опилок и для поддувала. Между топкой и коптильным баком устанавливаем колосник, чтобы открытый огонь не испортил продукты. Это может быть переход из маленькой трубы.

Горячее копчение возможно только при высокой температуре.

Вопрос с дровами

Чтобы у вас при копчении получался прекрасный аромат, который затем унаследуют готовящиеся блюда, применяйте сырьё, полученное из ольхи или можжевельника. Ещё самому можно использовать (заготовить):

• дубовые,
• берёзовые,
• грушевые,
• яблоневые,
• кленовые,
• грушевые опилки.

Хороших рекомендаций заслужили материалы из бука, ясеня и орешника.

Каждая из перечисленных древесин внесёт в блюдо оригинальный аромат и вкус. Можно сотворить непревзойдённый аромат, если будете сочетать несколько пород, например ольху, яблоню и дуб.

Перед применением правильно с деревьев убрать кору. Ведь в ней содержится вредная смола. По данной причине для копчения не применяется сырьё хвойных деревьев.

Перед помещением сырья в аппарат его нужно измельчить на кусочки. Параметр каждого не превосходит 3 см. После чего они увлажняются и равномерно раскладываются на днище КГК. Если процесс копчения будет происходить в ведре, достаточно скромной горсти измельчённой древесины. В некоторых случаях хватает и опилок.

Сделать коптилку самостоятельно вполне реально, хотя бы самую простую. Можно посмотреть видео о сооружении коптильни горячего копчения своими руками.

Коптильня своими руками: чертежи, размеры, фото, видео

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Виды и условия копчения

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

Копчение бывает:
• холодное, с чуть теплым дымом 30-50ºС;
• горячее, с температурой дыма 70-120ºС;
• полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

Холодного копчения

Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

Коптильня холодного копчения состоит из трех основных блоков:

• топки;
• коптильной камеры;
• соединяющего топку и коптильную камеру  дымоход.

Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.
