Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.


Как работает агрегат


Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.


Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.



На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.


Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.


Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм3. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.


Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство


Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

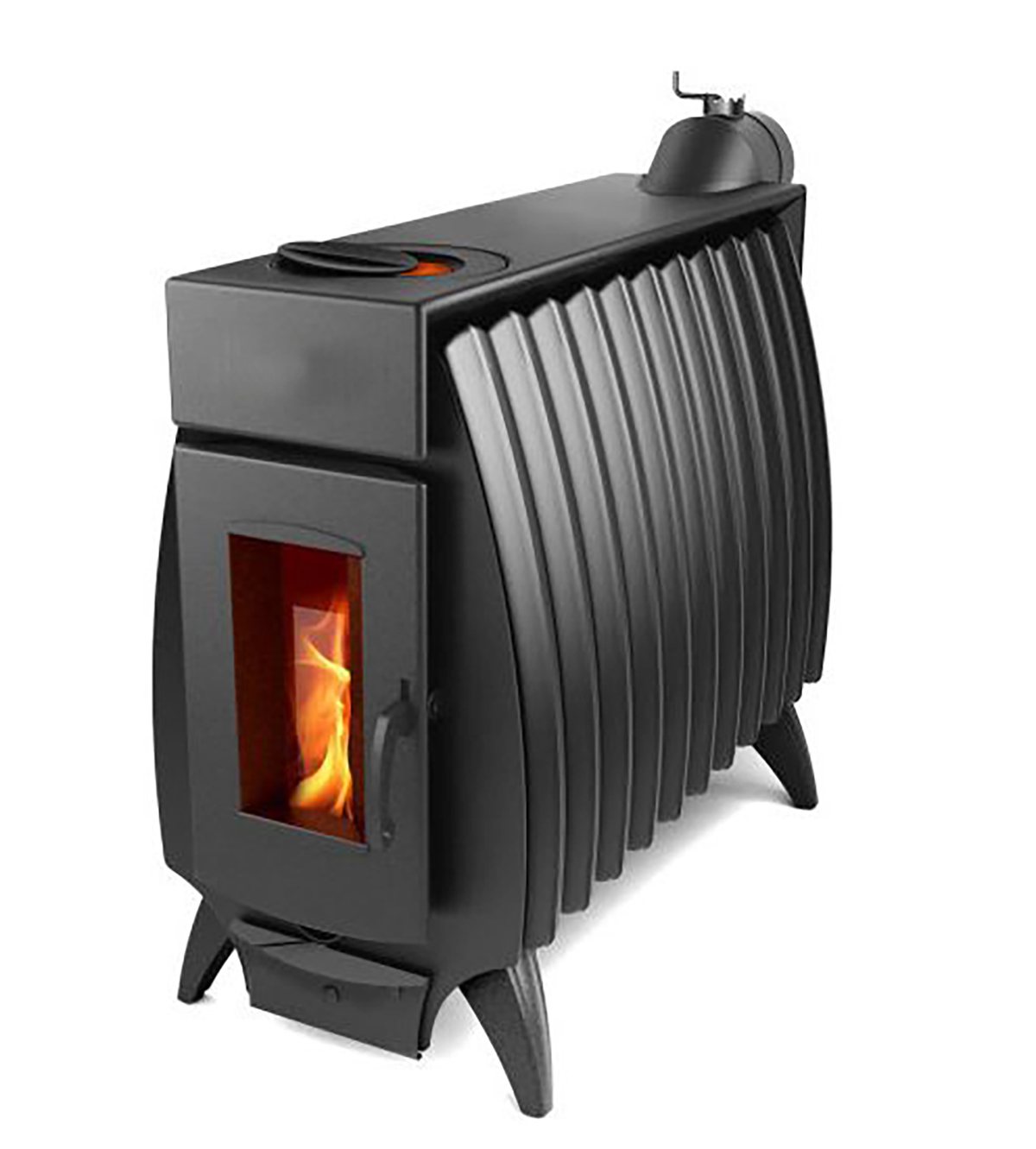

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

  1. Металлического корпуса, закрывающего внутренние камеры.
  2. Нижней камеры для сжигания топлива.
  3. Верхней камеры для сжигания газа.
  4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
  5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
  6. Зольная камера. Расположена внизу котла и предназначена для его чистки.


Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.


Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: «Как сделать котел на дровах своими руками – пошаговая инструкция».


Устройство твердотопливного котла длительного горения следующее:

  • Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
  • Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
  • Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
  • Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны


Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.


Основными достоинствами ТТ котлов длительного горения являются:

  • Высокий КПД (около 95%)
  • Автономность отопления.
  • Экономичность.
  • Надежность и долговечность.
  • Высокая эффективность.
  • Доступность топлива.
  • Экологичность.
  • Широкий выбор топлива (уголь, дрова, опилки, паллеты).


Имеются также недостатки:

  • Большие габариты.
  • Необходимость оборудования отдельной котельной.
  • Сложное устройство котла длительного горения на дровах.
  • Нужда в постоянно обслуживании.


Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.


Преимущества самодельных агрегатов:

  1. Дешевизна.
  2. Универсализм в плане используемого топлива.
  3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.


Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Рекомендации по изготовлению самодельного котла


Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

  • Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
  • Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
  • Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
  • Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.


Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности


Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

  • Следить, чтобы температура внутри контура не превышала граничных показателей.
  • Питающий трубопровод запрещается оснащать запорным вентилем.
  • В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
  • Вентиляция в помещении должна быть полностью исправной.
  • Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.


Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.


Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками


Для работы понадобятся такие инструменты:

  • Сварочный аппарат.
  • Приспособления для обработки металла.
  • Электродрель.
  • Уровень и рулетка.
  • Маркер.
  • Болгарка.
  • Перчатки и защита для глаз.


Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.


Также нужно приготовить такие материалы:

  • Пустой газовый баллон.
  • Металлический лист.
  • Асбестовый шнур.
  • Стальную трубу диаметром 60 мм.
  • Металлические петли и ручки.
  • Металлический уголок и вытяжку.
  • Базальтовое волокно.

Работа над корпусом чертежи


Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.



В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.


Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок


В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник


Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.


Система подачи воздуха


Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.


Теплообменник


При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж


Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.


Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха.  Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.



Порядок загрузки топлива в ТТ котел:

  1. Вначале нужно извлечь ограничитель подачи воздуха.
  2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
  3. Ограничитель установить на прежнее место.
  4. Далее следует зажечь спичку и бросить ее в топку.
  5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.


В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора


Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме


Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.


Правила установки:

  • Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
  • Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
  • Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
  • Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
  • Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: «Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества»).
  • Все соединительные узлы необходимо уплотнить герметиком.


Дровяной котел длительного горения с водяным контуром. Пиролизные котлы длительного горения с водяным контуром: основные элементы

Подъем тарифов на электроэнергию и газ заставляют собственников жилья в пригороде и сельской местности задуматься о том, насколько может быть практично отопление загородного дома дровами. Теплотехники, разрабатывающие дровяные котлы для отопления частного дома, используют для создания эффективного оборудования опыт и знания, накопленные не только в строительстве печей, но и в других областях науки (органической химии и физике твердых материалов).

В прошлые века вопрос: чем отопить загородный дом? имел единственный ответ -дрова. Большие русские печи, компактные печи – голландки, камины (очаги, напоминающие о первобытном прошлом) – таким было отопление деревянных домов в местностях богатыми лесами.

Конструкция классического котла на твердом топливе

Первоначально популярный чугунный корпус постепенно уступил место корпусу, сваренному из высококачественной стали. Достоинством чугуна была высокая тепловая инерция, позволявшая медленно отдавать тепло в окружающее пространство. Литые чугунные печи были очень популярны в трех прошедших веках. Но у чугуна есть недостаток: при случайном быстром остужении (холодная вода, попавшая на корпус) он трескается. Сварить чугунный монолит очень непросто, требуется специальное оборудование (при этом качество сварки не гарантировано).

Отсутствие технологий сварки стальных конструкций препятствовало прогрессу развития теплотехники. Появление электрической сварки изменило ситуацию.Современные стальные агрегаты изготовлены из сортов стали с высокими теплопроводными характеристиками. Сварка позволяет создавать сложные конфигурации стальных плоскостей и труб внутри котла.

Конструкция дровяного котла состоит из следующих элементов:

  • Топочная камера;
  • Колосник;
  • Зольная камера;
  • Водяной контур (теплообменник).

Топочная камера (или просто «топка») занимает центральную часть котла. Объемный короб, сваренный из толстых стальных пластин (толщина металла не менее 4 мм), герметично закрывается дверцей из такого же материала.

В дно топочной камеры встроен колосник. Это решетка из металлических прутьев или толстая стальная пластина с прорезанными параллельными щелями. Ее назначение – пропускать падающие вниз отходы прогоревшего топлива. Приток воздуха через нижнее поддувало (отверстие с заслонкой), проходящий через щели колосника, поддерживает активное горение нижнего слоя древесины.

Нижняя часть корпуса, куда попадают отходы горения, называется зольной камерой (или «зольником»). Широкая (но невысокая) дверца зольной камеры герметично закрывается, чтобы исключить нерегулируемый приток воздуха. Поддон для золы легко извлекается при очистке от «отходов производства тепла». Над дверцей зольника находится поддувало, через которое регулируется подача воздуха в топку.

Особое внимание производители отдают качеству теплоизоляции топки. Чтобы снизить теплоотдачу за пределы корпуса, не направленную на полезное действие, в стенки вставляются пластины из теплоизолирующих материалов. Асбест, керамика, шамотная глина и минеральная плита качественно уменьшают теплопотери, что позволяет снизить количество топлива. На внутреннюю дверцу топки также крепится асбестовая пластина.

Замки на дверцах топочной и зольной камер конструируются с учетом возможного износа. Замки с эффектом притягивания не позволяют дверцам самопроизвольно открываться.

Совмещение котла с водяной системой отопления

Комплексное дровяное отопление позволяет использовать один дровяной котел с водяным контуром для отопления частного дома с несколькими помещениями, отделенными друг от друга перекрытиями и внутренними стенами. Современные котлы сконструированы именно для нагрева воды. Идея сделать котел главной частью водяной (или паровой) системы отопления привела к созданию систем теплообмена. Система передачи тепла воде от горящего топлива называется «теплообменник» или водяной контур. Соединенная с водяным контуром система труб и радиаторов равномерно распределяет тепло горячей воды по всем помещениям.

Самый простой вид теплообменника – водяной резервуар, под которым находится источник тепла. Нагревание воды происходит только с нижней стороны, что не очень эффективно.
Более сложный вид водяного контура называется «водяная рубашка». Топка котла имеет двойные стенки и верх, внутри которых циркулирует вода — теплоноситель. Топка «одета в водяную рубашку». Эффективность теплопередачи конструкции на 20-25% выше предыдущей. Толщина промежутка между стенками в 3-5 см позволяет воде быстро прогреваться, а постоянная циркуляция не позволяет застаиваться в нижней части резервуара.

Водяной контур, сваренный из толстых стальных труб, проходящих по стенам и верху камеры, изогнутых волнами («змеевиков»), не менее эффективен, чем «водяная рубашка». Толщина труб 5-6 см достаточна для медленного продвижения воды (в толстой трубе скорость воды снижается пропорционально отношению диаметров труб теплообменника с трубами подачи).
Кроме хорошей теплопередачи у такого контура есть еще одно немаловажное достоинство: улучшенная ремонтопригодность. При выходе из строя заменить трубу гораздо проще, чем заварить отверстие в прохудившейся стенке или треснувший шов. И залить топку из такого теплообменника труднее.

Системы контроля и управления

Отопительные котлы на твердом топливе для частного дома оборудуются системами регулировки температуры воды в водяном контуре. Достаточно простой термостат связан с рычагом, к которому прицеплена металлическая цепочка. Второй конец этой цепочки прицеплен к заслонке поддувала. При достижении оптимальной температуры термостат поворачивает рычаг и прикрывает заслонку. Приток воздуха уменьшается, и процесс горения подавляется до тех пор, пока вода не остынет до температуры обратного срабатывания системы управления. Механическое управление подачей воздуха примитивно, но надежно.

Более сложные системы контроля включают в себя электрифицированную принудительную подачу воздуха и более точные датчики температуры. Маломощный электрический вентилятор (до 35 Вт), встроенный в систему воздуховодов может подать усиленный поток воздуха не только снизу.

Подача воздуха сверху создает в пламени искусственный эффект «активного тления», что позволяет сжигать топливо гораздо тщательнее. Такие котлы требуют подключения к системам электропитания и при отсутствии электричества становятся беспомощнее своих механических «собратьев». Но экономия топлива в пределах 10-15% позволяет говорить, что такие системы оправдывают установку принудительной вентиляции.

Котел является не только самостоятельным агрегатом, но и частью системы отопления частного дома. Поэтому мощность оборудования должна соответствовать объему и схеме циркуляции теплоносителя в системе. Если система построена с учетом принудительной циркуляции воды и скорость нагревания помещений контролируется совместно с процессом горения топлива в котле, эффективность системы возрастает. Бак — термос поможет сохранить высокую температуру воды при угасании котла.

Основание под оборудование должно быть выполнено из бетона, под зольной камерой на пол уложен лист металла площадью не менее 1 кв.м. Расстояние до стен помещения должно быть не менее 30 см, особенно если они деревянные. Лучше всего сделать изолированное помещение в подвале или первом этаже дома (мини – котельную) с запасом дров.

Плюсы и минусы котлов

Сравнительно небольшая цена (по сравнению с котлами других типов), высокая надежность и большой срок эксплуатации делают дровяные котлы с водяным контуром популярными в регионах, где стоимость дров невысока. Но коэффициент полезного действия дровяных котлов считается самым низким из всех типов котлов (70-80%) при самом большом расходе топлива.

Периодичность загрузки дров варьируется от 3 до 8 часов. Чем выше качество котла, эффективнее теплообмен в водяном контуре, точнее контроль температуры воды, тем ниже будет себестоимость каждого полученного киловатта тепла.

Дровяные котлы, выпускаемые компаниями «SAS», «Sime», «Aton», «Wichlaczh», «Galmet», пользуются заслуженной популярностью. Компании также выпускают отопительные дровяные с водяным контуром, которые можно назвать следующим этапом развития отопительного оборудования.

Эволюция котельного оборудования привела к появлению котлов длительного горения на дровах, угле, торфе. Отопление твердотопливным котлом с водяным контуром предыдущего поколения было не очень комфортным. По причине возникновения сажи, использования загрязненного топлива и быстрого его выгорания, всем нам известны истории о грязных и уставших печниках. Отопление дома большой квадратуры твердым топливом требует большого количества топлива. Вне зависимости от того, на дровах происходит отопление или на угле, оператор должен следить за наличием достаточного количества топлива в топке. В противном случае, закладка прогорит, пламя потухнет, и помещения начнут остывать. Процедура розжига также не из приятных, поскольку для розжига угля необходимо предварительно подготовленное пламя на дровах.

Особенности технологии длительного горения

Отопление дома при помощи котла длительного горения позволяет избежать практически всех проблем, связанных с использованием твердого топлива. Установив такой котел своими руками можно забыть о необходимости частого обслуживания и подбрасывания топлива. Наиболее часто используются котлы на дровах. Отопление дома, административного здания возможно также и на брикетах, пеллетах, торфе или даже шелухи от семечек.

Котлы длительного горения можно условно разделить на два вида:

  • оборудование с ручной подачей топлива;
  • оборудование с автоматизированной подачей топлива.

Отопление небольшого дома потребует меньшее количество топлива. При наличии небольшой камеры сгорания, придется ответственно следить за наличием дров или угля. Современные котлы имеют большую камеру сгорания на 250-300 л, что позволяет забросить большое количество топлива, достаточное на 1-2 обслуживания котла длительного горения в сутки. Почему же не происходит возгорание всего топлива сразу и не перегревается система отопления дома? Если забросить две связки дров в самодельный котел, не рассчитанный на повышенную температуру горения, это закончится закипанием системы, и как минимум результатом станет аварийный сброс воздуха через клапан.

Котлы длительного горения же дозировано сжигают топливо, благодаря продуманному алгоритму работы, а отопление дома происходит равномерно, безопасно.

Твердотопливные котлы с микроконтроллером

Самый простой способ контролировать интенсивность реакции горения – регулировать подачу кислорода. Без кислорода пламя будет тухнуть, будут образовываться угли, которые начнут тлеть. Имея большую камеру сгорания, котлы длительного горения имеют герметичную конструкцию и установленные сопла для подачи воздуха специальным вентилятором. Вентилятор же управляется микроконтроллером, получающим данные с пульта и датчиков температуры. Можно также изготовить подобный котел своими руками, или даже собрать самодельный микроконтроллер, установив даже на обычный твердотопливный котел можно получить повышение комфорта при обслуживании.

Алгоритм работы котла с микроконтроллером:

  • после разжигания пламени, необходимо загрузить топку дровами.
  • выставить требуемый режим отопления на пульте (выставить температуру теплоносителя, установить период работы при наличии программатора).
  • получая данные с пульта, микроконтроллер при нехватке температуры начинает нагнетать воздух в камеру сгорания, что приводит к раздуванию пламени.
  • топливо начинает активно гореть.
  • циркуляционный насос, встроенный в систему отопления, перемещает теплоноситель от котла, к тепловым приборам.
  • если температура теплоносителя начинает превышать заданную в программе, подача воздуха прекращается.
  • выгорая в камере сгорания, воздух делает невозможной реакции горения.
  • пламя пропадает, и топливо начинает тлеть.
  • при повторном цикле, нагнетание воздуха вызывает раздувание и повтор всей последовательности.

Даже при полностью загруженной камере сгорания, топливо будет гореть безопасно и постепенно. Настроить микроконтроллер можно своими руками, без помощи специалиста. Подобные котлы часто имеют дополнительную конвекционную часть для повышения КПД и могут работать даже в случае отсутствия подачи электричества. Требования безопасности определяют конструкцию вентилятора. Необходима также установка обратного клапана, для исключения обратной тяги и для организации постепенного угасания всего топлива. Это необходимо для того, чтобы не вызвать перегрев системы отопления. Отключение подачи электричества приводит к остановке циркуляционного насоса без наличия источника бесперебойного питания или генератора. В таких условиях владельцу необходимо будет механически, своими руками перевести положение флажка в режим естественной вентиляции.

Котлы длительного горения типа Stropuva используют способ горения топлива «сверху-вниз». За счет этого существенно замедляется реакция, и одной загрузки котлу хватает на 1-3 дня.

Пиролизные же котлы получают тепловую энергию не в результате прямого горения топлива, а благодаря сжиганию пиролизных газов. Они возникают при высокой температуре и отсутствии кислорода. В результате этого происходит распад древесины на газ и древесный уголь. Дрова сгорают практически полностью и достаточно быстро, а в процессе сжигания не возникает сажа или зола. Единственное, что останется после полной камеры дров – это горсть мелкозернистого пепла, похожего на пепел обычной сигареты.

Использование бойлера косвенного нагрева с твердотопливными котлами

Еще одним способом экономии для владельцев домов с системой отопления на основе является установка бойлера косвенного нагрева. Он представляет емкость, которая за счет вторичного теплообменника способна нагревать чистую санитарную воду для водяного контура. Тандем бойлера косвенного нагрева и твердотопливного котла удобен по причине возможности сброса лишней тепловой энергии в контур водоснабжения. Если бойлер будет достаточно большого объема, а потребление интенсивным, это поможет сбалансировать систему отопления, исключить повышенные температуры и перегрев теплоносителя.

Владелец же получает стабильный, безопасный и дешевый источник горячей воды. Бойлер косвенного нагрева может применяться и в зимний и летний период, однако, при малой потребности в горячей воде, при использовании котла на дровах и угле без микроконтроллера, подача горячей воды может быть не совсем корректной. Чего не скажешь о пеллетных котлах, которые одинаково эффективны за счет автоматической подачи биогранул. Водяной контур до бойлера косвенного нагрева регулируется термостатическим клапаном, который предотвращает нагрев контура отопления, а направляет теплоноситель на вторичный теплообменник в бойлер косвенного нагрева.

Автоматическая подача топлива

То, что считалось еще несколько лет назад лишь перспективной идеей, уже может быть внедрено на реальных объектах. Котлы с автоматической подачей твердого топлива активно получают широкое применение. В основе горения лежит топливо – биогранулы. Они могут производиться из шелухи, отходов мебельного производства, жмыха. Образуя мелкие гранулы с фракцией 0,5-1,5 см, они перемещаются в мешах и представляет собой рассыпчатый сухой материал готовый к использованию.

Сжигание потребует наличия пеллетной горелки. Такими горелками может быть оборудован пеллетный котел, либо обычный твердотопливный. Изготовив специальную дверцу и вмонтировав в нее пеллетную горелку, можно добиться универсальности котла.
Самодельная дверца может быть установлена за считанные минуты, а при отсутствии топлива, можно будет использовать дрова или даже уголь.

Преимущества пеллетных котлов

  1. Отсутствие необходимости частого обслуживания. Биогранулы загружаются в специальную емкость (бункер), которая теоретически может быть любого размера. То есть, возникает возможность сделать загрузку топлива один раз на весь сезон отопления. Кроме того, сгорая, биогранулы образуют очень малое количество пепла и шлака. Достаточно в среднем производить чистку зольника 1 раз в неделю-две.
  2. Такой котел может быть установлен где угодно, и он потребует только лишь подвод электричества. Вы получите автономность, сравнимую с твердотопливными дровяными котлами.
  3. Котел может быть установлен своими руками, не потребует сложного и дорого обслуживания, а по своей конструкции он не сложнее привычного газового или твердотопливного котла.
  1. Биогранулы имеют значительно меньшую стоимость, чем дрова, газ и электричество. Для отопления больших помещений это очень важно, поскольку не всегда есть возможность подвести высокую мощность электрических сетей и уменьшение расходов на 20-30% при площади от 200 м.кв. очень весомый аргумент.
  2. Биотопливо – экологичный материал. При сгорании он не загрязняет окружающую среду, чего нельзя сказать, например, о котлах, работающих на мазуте.
  3. Полная автономность – учитывая наличие большого бункера для топлива, автоматическую подачу и системы управления, котел может работать неделями без участия человека, что снижает расходы на истопника.
  4. Пеллетные котлы обладают высоким КПД. Если установить своими руками пеллетную горелку на твердотопливный котел с дополнительной конвекционной камерой, можно получить КПД на уровне 86-92%, что для твердотопливных котлов является очень высоким показателем.
  5. Срок службы таких котлов 15-20 лет, а их конструкция, с минимальным количеством элементов, надежная и простая. По сути, основными элементами является шнек, привод шнека, ТЭН розжига и вентилятор продувки.
  6. Гибкость настроек – различные версии прошивок микроконтроллера помогут настроить отопление в удобном для вас режиме. А программатор может включать или выключать приборы в заданный период времени.

Котлы длительного горения стали ответом инженеров и производителей отопительной техники на запрос рынка. Они значительно повышают комфорт при обслуживании и обеспечивают значительную экономию.

Учитывая постоянный рост цен на углеводородные энергоносители, водогрейное оборудование на альтернативных видах топлива, активно отвоевывает позиции на современном, в том числе и украинском, рынке отопительных приборов. Особым вниманием населения пользуются котлы на дровах водяные – надежные, простые в эксплуатации и недорогие источники производства тепловой энергии.

Водогрейный котел на дровах отличается универсальностью и может использоваться для отопления частного сектора, коммунальных, административных и производственных помещений, а также для получения горячей воды.

Довольно часто для производства тепловой энергии используют самодельный водогрейный котел на дровах. Несмотря на хорошие эксплуатационные показатели, все же современные технологии дровяного отопления значительно продвинулись вперед по сравнению с классическими самодельными аналогами.

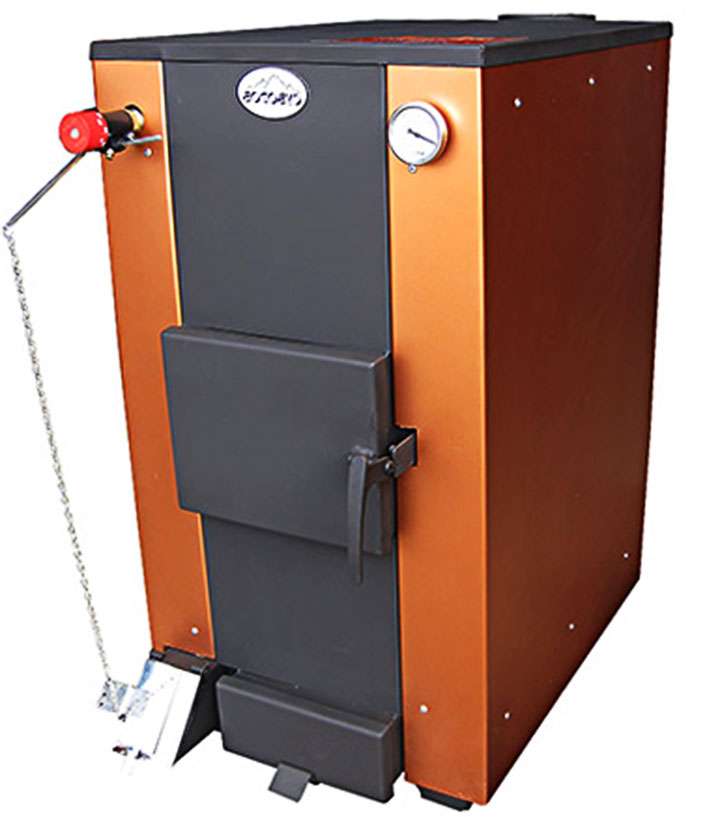

Рис. 1

Принцип действия и основные характеристики

Котлы на дровах с водяным контуром – это водогрейное оборудование с большим диапазоном мощности, предназначенное для отопления жилья и получения горячей воды. Учитывая постоянное соприкосновение с открытым огнем и образование водяного конденсата, для его изготовления используют чугун или специальные сорта стали, менее подверженные коррозии.

Как и большинство водогрейных отопительных приборов, дровяные котлы с водяным контуром работают по принципу закрытого сосуда. Древесина, сгорая в топочной камере, выделяет энергию для нагрева жидкости в теплообменнике, которая под давлением движется в водяном контуре, обогревая помещение.

Технические особенности водогрейных дровяных аппаратов определяются следующими параметрами.

  • Мощность – зависит от объема топки, материала изготовления и объема теплообменника. Выбор мощности водогрейного котла на дровах определяется размером отапливаемой площади и уровнем теплоизоляции здания – в среднем 1 кВт на 10 кв.м.
  • Эффективность или КПД водогрейного оборудования зависит от скорости циркуляции теплоносителя, параметров теплоотдачи топлива и способа его сжигания. Пиролизные модели и дровяные приборы длительного горения могут достигать КПД до 85–92%.
  • Базовым теплоносителем в контуре является вода, как альтернатива могут применяться незамерзающие жидкости.
  • По выполняемым функциям может быть как одноконтурным, так и иметь второй водонагревательный контур.

Варианты изготовления водяного контура в твердотопливных системах

Существуют различные варианты устройства системы водяного отопления на основе использования водогрейного котла на твердом топливе.

  • С естественной циркуляцией воды в открытом водяном контуре. При такой, чаще всего самодельной, системе давление жидкости регулируется с помощью расширительного бака, расположенного в самой высокой точке отопления. Просто, надежно, безопасно, но подсасывание воздуха в трубы ускоряет процесс коррозии металла.
  • Водогрейный аппарат может встраиваться в систему отопления с замкнутым водяным контуром. В этом случае для контроля водяного давления используется манометр, обязательным требованием безопасности является установка сбросного клапана.
  • С целью повышения КПД водогрейного прибора в систему монтируется циркуляционный насос, который, нагнетая давление воды и, ускоряя ее циркуляцию в контуре отопления, обеспечивает ощутимую экономию энергоносителя.

Виды котельного оборудования, работающего на древесном топливе

В зависимости от типа топлива, способа его сгорания и наличия автоматики и измерительного оборудования водонагревательные котлы на дровах можно объединить в несколько категорий.

  • Котлы водяного отопления на дровах классические, изготовленные в заводских условиях или самодельные, с естественной или принудительной тягой. В случае использования поддува регулируется поступление воздуха и, соответственно, нагрев жидкости в контуре отопления.
  • Водогрейный котел на дровах пиролизный. За счет двухкамерной топки происходит первичное обугливание и сгорание древесины с последующим догоранием выделенного газа. Производство газогенераторного оборудования создало конкуренцию менее экономным моделям, начало вытеснять самодельные конструкции.
  • Водонагревательный котел на дровах длительного горения. Высокий КПД и равномерный прогрев воды в системе отопления обеспечивается особенностями конструкции теплообменника и применением технологии верхнего горения. Длительность прогорания одной закладки топлива составляет 24–48 часов, что достигается автоматизацией контроля подачи воздуха и интенсивности пламени.
  • Котел на дровах для водяного отопления с автоматической подачей топлива. Он функционирует по принципу длительного горения, с той разницей, что дополнительно оборудован бункером, из которого щепа или древесные пеллеты автоматически подаются в камеру сгорания.

Рис. 2

Преимущества отопления дровяными котлами

Украинские и зарубежные производители, совершенствуя технологии и применяя современные материалы, делают водогрейный котел на дровах конкурентоспособным оборудованием для производства тепловой энергии.

Рис. 3

Надежность и экономичность!

Простота конструкции дровяных котлов с водяным контуром гарантирует их надежность, а технологии полного сгорания древесного топлива обеспечивают экономичность и большой срок эксплуатации.

Энергонезависимость!

Наряду с автоматизированными водогрейными приборами успешно используются и более дешевые, в том числе самодельные конструкции, рассчитанные на естественную циркуляцию теплоносителя и произвольную тягу. Это делает их независимыми от источника электроснабжения.

Безопасность!

Использование элементарных приборов регулирования температуры и давления в системе отопления делает котлы водяного отопления на дровах полностью безопасными.

Простота монтажа и обслуживания!

Установка бытового аппарата отопления на древесном топливе не требует оформления разрешительных документов в государственных надзорных органах.

Доступная цена!

Один из самых дешевых приборов для автономных систем отопления. Даже высокотехнологичные дровяные модели длительного горения выигрывают в сравнении с дорогостоящим газовым оборудованием.

Горячее водоснабжение!

Водогрейный котел дровяной может обеспечить нагрев воды за счет встроенного или дополнительного контура, смонтированного на одной из ветвей отопления. Возможен вариант установки самодельной водогрейной емкости с использованием змеевика в качестве нагревательного элемента.

Производство водогрейных котлов на дровах пользуется постоянным спросом у потребителей и уверенно занимает свою нишу в сегменте бытового и промышленного отопительного оборудования.

Жители деревень, проживающие в отдалённой местности, где недоступно голубое топливо, выбирают не систему отопления, работающую на электричестве, а дровяные котлы . То же самое делают жители дачных и загородных домиков, руководствующиеся принципом экономии. Для обогрева используют самый доступный материал – деревянные поленья, угли, кокс. С учётом всех экономических затрат это будет дешевле, чем пользование газовым баллоном. В отопительных целях используют чаще всего берёзовые и сосновые дрова.

Различают 2 вида котлов на дровах

Традиционные

Котлы простой конструкции прямого горения с одной камерой – контейнером
. Устройства просты в использовании и надёжны, однако в эксплуатации не слишком удобны. Необходимо использование только сухих дров, быстро выгорающих за 6–8 часов, поэтому требуются слишком частые закладки топлива для котла. При неполном выгорании дров забивается дымоход.

Газогенераторные

Котлы с уникальной технологией пиролиза, позволяющей твёрдому топливу превращаться в газообразное состояние и увеличивающей время горения топлива. Модели могут быть оборудованы дополнительной камерой. Процесс горения идёт безостановочно, топливо закладывается раз в сутки. Стоимость таких котлов несколько выше классических, но за счёт экономичного использования дров, высокой мощности, повышения КПД оборудования быстро окупается.

Организация работы дровяного устройства длительного горения происходит методом пиролиза. В процессе горения топливо проседает, зона огня плавно перемещается сверху вниз практически не оставляя золы. Дрова сжигаются дозировано и возгораются с новой силой благодаря усовершенствованному способу управления топливным горением.

Самые распространённые материалы для изготовления оборудования — сталь и чугун
.

Чугунные мало подвержены коррозии, устойчивы к высокой температуре горения, но стоят дороже стальных. Благодаря конструкции, состоящей из разных секций, при их поломке возможно разобрать оборудование и заменить требующую ремонта часть. Минусом является высокая чувствительность к перепадам температурам, но если соблюдать все нюансы, котёл сможет проработать до 35 лет.

Стальные часто деформируются, подвергаются коррозионным изменениям. Если чугунный котёл состоит из секций, то стальной – это всегда цельносварная конструкция. Коэффициент полезного действия намного выше в связи с минимальными технологическими ограничениями. Средний срок эксплуатации оборудования до 25 лет.

Рассмотрим составляющие части котла на дровах:

Котлы длительного горения совершенствуют, оснащая их водяным контуром
(ГВС), что позволяет теплу, исходящему от печи, распределяться по всему дому, равномерно прогревая сразу несколько комнат одновременно. Кроме этого, происходит обеспечение дома горячей водой, что, несомненно, очень удобно и экономично.

Принцип работы теплообменника с водяным контуром.

После установки и подключения оборудования к местной системе отопления котёл заполняется водой, жидкость двигается по контуру отопительной системы с помощью конвекции, не требуя использования водяного насоса. При сгорании дров происходит нагревание воды
, циркулирующей по трубам и поступающей к радиаторам дома. Охлаждённая жидкость после отдачи тепла возвращается к котлу по обратке, подогреваясь, и процесс начинается заново. Такие котлы называются ещё двухконтурными: для водяного отопления используется первый, а второй для горячего водоснабжения.

Большинство современных теплообменников имеют именно такой способ организации отопления. Есть определённые моменты, на которые стоит обратить внимание: горячая вода нужна и летом, а печь топиться вряд ли будет, поэтому следует озадачиться дополнительным оборудованием нагрева жидкости. На сегодняшний момент есть возможность доукомплектовать котлы длительного горения дополнительным контуром или бойлером, предполагающим нахождение в котле ёмкости с водой, подогревающейся методом конвекции, что увеличит эффективность системы во много раз.

При монтаже оборудования с водяным контуром следует соблюдать необходимые требования безопасности:

  • Заземлить корпус котла.
  • Установить котёл на огнеустойчивый материал, лучше всего на металлический лист. Им желательно обить стены, примыкающие к оборудованию и предварительно отделанные жаропрочными материалами.
  • Фундамент должен быть бетонным или асбестовым.
  • Обернуть фольгой часть дымохода, выходящую на чердак, во избежание возгорания.
  • Оборудовать помещение хорошей системой вентиляции.
  • Обеспечить свободный доступ к дверце топки.
  • При непостоянном проживании в доме использовать антифриз для предотвращения замерзания труб в холодное время года.

Каковы же преимущества дровяных котлов
отопления с водяным контуром?

Котлы с водяной рубашкой на дровах

Отопление и водоснабжение дома

Котлы твердотопливные длительного горения с водяным контуром

Дровяной котел длительного горения с водяным контуром

Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.

Как выбрать котел на дровах?

Следует обязательно обратить внимание на следующие обстоятельства.

1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.

Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.

При толщине стенок 5 миллиметров он прослужит до тридцати лет. Нужно проанализировать, какой размер дров будет использоваться. Если применять короткие поленья, то больше сил и средств уйдет просто на их заготовку.

Дровяной пиролизный котел длительного горения для работы на поленьях

Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с отдельным входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.

Чем выше влажность дров, тем будет ниже производительность котла.

В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях – все эти недостатки устранены.

Виды твердотопливных котлов длительного горения с водяным контуром

Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.

Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении. Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен помещения соблюдать не меньше 30 сантиметров.

Самый дешевый вариант – это простой традиционный котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа. Регулировать температуру теплоносителя невозможно.

Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.

1. Котлы с удлинённой топкой и дозированной подачей воздуха в зону горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.

2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.

3. Агрегаты с использованием пиролиза, имеющие две камеры сгорания.

Котлы с дозированной подачей воздуха и разным типом горелок

Пиролизный котел длительного горения Viessmann Vitoligno 100-S

Некоторые модели имеют датчики температуры и вентилятор, который принудительно подает заданное количество воздуха, создавая искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.

Пиролизные котлы

Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода. Такая работа позволяет дровам сгорать в три раза медленнее.

Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.

Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер. Смотрим фото ниже.

Пиролизный котел «Куппер» «Теплодар»

— дрова загружаются на решетку и поджигаются;
— дверцы герметически закрываются;
— открывается заслонка подачи воздуха;
— процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
— в топочную камеру подается такое количество воздуха, которое позволяет дровам медленно гореть.

Кислорода меньше обычного, поэтому образуется газ СО, а не СО2. Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в нижнюю камеру, где утилизируется с дополнительным выделением тепла.

Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.

Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычного. Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.

Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которых циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут производить теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат – бойлер.

Недостатки дровяных котлов

1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива. Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения такую процедуру выполняют через 8 – 12 часов.

2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции. От дров много пыли, сажа и пепел также загрязняют окружающую среду. Поэтому для системы такого отопления должно быть отдельное помещение.

Котел длительного горения Дон

Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, и не даст системе остыть или замерзнуть, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое. Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.

Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.

Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает монтаж оборудования и разводку труб по дому, установит расширительное и бойлерное оборудование.

Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.

Самый главный плюс такого отопления в том, что котел длительного горения на дровах с водяным контуром недорогое в эксплуатации, удобное и выгодное оборудование для любого загородного дома, коттеджа, здания в несколько этажей. Срок окупаемости оборудования несколько лет, а работать оно будет долго и надежно, используя самое дешевое топливо. Смотрим видео.

Для грамотной установки твердотопливного котла с водяным контуром в частном доме нужно знать принцип его работы и особенности конструкции. До покупки следует изучить все преимущества и недостатки, ознакомиться с нюансами монтажа и эксплуатации.

Особенности конструкции

Котельное оборудование данного типа, по сути, является несколько видоизмененным вариантом стандартных котлов — в конструкцию дополнительно входит водяной контур.

  1. топку;
  2. колосник;
  3. зольную камеру;
  4. водяной контур.

Если одноконтурные модели предназначены только лишь для обогрева помещений, то двухконтурные используются и для отопления здания, и для снабжения его горячей водой.

Совет. До покупки двухконтурной модели следует просчитать мощность, которая будет расходоваться не только на обогрев помещения (порядка 1кВт на 10 кв. м), но и на нагрев горячей воды.

Загрузка топлива может осуществляться вручную либо автоматически. Второй вариант предполагает наличие в котле резервуара, куда засыпается топливо каждые 3-7 дней. Но модели более дорогостоящие, чем с ручной подкидкой топлива, поэтому менее распространенные.

К тому же для подачи подходит только топливо, прошедшее специальную подготовку — уголь до 2,5 см либо так званый «эко-горошек». Некоторые модели оборудованы встроенными электротенами, которые запускаются в работу при прекращении подачи топлива — таким образом обеспечивается их непрерывная работа.

Принцип работы моделей с водяными контурами

Процесс нагрева воды осуществляется исключительно в период топливного горения. Основное топливо — уголь либо дрова. При этом одной загрузки достаточно на 3–4 часа, более длительный период горения топлива обеспечит газогенераторный (пиролизный) твердотопливный котел.

Чем выше качество котла, эффективность процессов теплообмена в водяном контуре и чем точнее контроль температуры теплоносителя, тем ниже себестоимость каждого добытого киловатта тепла. Специальная конструкция водяного контура позволяет максимально эффективно нагревать основной теплоноситель при работе котла.

Стенка в водяной рубашке способна аккумулировать получаемую тепловую энергию. За счет этого отопительный прибор быстро нагревает воду, а также поддерживает высокую температуру на протяжении продолжительного времени. Котельное отопительное оборудование с водяным контуром одинаково эффективно работает как в системе с естественной, так и с принудительной циркуляцией.

Преимущества твердотопливных котлов с водяным контуром

Помимо относительно доступной стоимости топлива и самого оборудования, в числе плюсов также следует выделить:

  • высокую надежность;
  • длительный срок эксплуатации;
  • отсутствие необходимости в частом обслуживании.

Отходы при сгорании топлива, то есть золу можно использовать в качестве удобрения на частном садовом участке. Еще один плюс — твердотопливный котел при необходимости можно переоборудовать для работы с другими типами энергоносителей, такими как газ, дизель и пр.

Недостатки оборудования

Помимо неоспоримых преимуществ, котлы данного типа не лишены и некоторых недостатков:

  • КПД дровяных котлов при самом высоком расходе топлива варьируется в пределах от 70 до 80 %;
  • требуется загрузка топлива каждые 3–8 часов.

Совмещение котла с отопительной водяной системой

Система труб и радиаторов, подсоединенная к водяному контуру, позволяет равномерно распределить тепло по всей площади строения. В качестве простейшего вида теплообменника может выступать водяной резервуар, когда непосредственно снизу под ним расположен источник тепла. Но такой нагрев малоэффективен, так как нагрев жидкости будет осуществляться только снизу.

Гораздо действеннее в плане передачи тепловой энергии будет так называемая «водяная рубашка». Более сложный вид водяного контура представляет собой двойные верх и стенки по всему контуру котла, внутри которых происходит циркуляция теплоносителя. За счет постоянного циркулирования вода не застаивается, а толщина в 3-5 см между стенками дает возможность жидкости прогреваться максимально быстро.

Еще один не менее эффективный тип водяного контура — сваренный из стальных толстых труб, изогнутых волнами по стенам и верху топочной камеры по типу «змеевика». Теплоноситель медленно движется по трубам, диаметр которых 5-6 см, обеспечивая отличную теплопередачу. К тому же данный тип контура имеет важное преимущество — улучшенную ремонтопригодность.

Блок управления и контроля

Котлы оборудованы специальными системами для регулирования температуры воды в водяном контуре. Самая простая система строится на работе термостата — при достижении требуемой температуры прикрывается заслонка поддувала и таким образом уменьшается приток воздуха. Как только вода остынет, система сработает в обратном порядке.

Более усовершенствованные системы контроля работают с включением точнейших температурных датчиков и принудительной электрифицированной воздухоподачи. При монтаже принудительной вентиляции осуществляется верхняя подача воздуха, за счет чего топливо сжигается практически полностью. Котельное оборудование данного типа нуждается в подключении к электросети, но при отсутствии электричества не в состоянии работать.

Оборудование циркуляционным насосом может спасти систему от ее полного размораживания. Оставленный в зимний период без присмотра котел, израсходовав все топливо, будет не в силах долго поддерживать температурный уровень воды в системе, в результате чего она со временем замерзнет. В такого рода критической ситуации система управления включит циркуляционный насос, что приведет к циркуляции теплоносителя — в небольшие морозы проточная вода не замерзнет.

Особенности монтажа

Для обогрева жилища малой квадратуры целесообразно выполнить монтаж непосредственно в самом доме. Также котельная может быть оборудована как отдельно стоящее здание или внутри других хозяйственных построек.

В таком случае отопительная труба прокладывается всегда под землей обязательно ниже уровня промерзания грунта, обеспечивается теплоизоляция. В котельной температура воздуха должна быть на уровне 10 град., отдельно следует позаботиться об оборудовании качественной вентиляции.

Напольное покрытие на месте установки должно быть негорючим, ровным и твердым. Для повышения прочности пола котел устанавливается на тонкой стяжке из бетона. Перед отопительным агрегатом обязательно укладывается лист металла площадью не менее 1 кв. м.

Внимание! Расстояние от отопительного оборудования до стен помещения должно составлять не менее 50 см.

При монтаже следует точно придерживаться всех рекомендаций, приведенных в инструкции по эксплуатации котельного оборудования, касательно основных параметров дымоходов: сечения и высоты. Места соединения дымохода с дымовой трубой обязательно заполняются термостойким герметиком или обмазываются раствором глины.

Заключение

Твердотопливные котлы менее популярны, чем электрические или газовые, но для частных домов без возможности газификации и при частых перебоях с электричеством они становятся выбором номер один. Подключение к системе можно осуществить самостоятельно, при этом важно соблюдать все требования техники пожаробезопасности.

Какое отопление выбрать для частного дома: видео

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньше стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью электрического нагрева. И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применение дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

История металлических отопительных котлов и печей

Литые чугунные дровяные печурки, камины и котлы на дровах для нагрева воды используются человеком уже несколько сотен лет. Но особенности чугуна, как материала, не позволяли формировать на базе таких котлов эффективные системы водяного нагрева. Чугунным изделиям довольно трудно придать сложную форму, а сам материал настолько чуток к быстрому перепаду температур, что может внезапно трескаться, делая эксплуатацию отопительных котлов из чугуна сложной и опасной.

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Конструкция котла

    Итак, любой котел который вы можете купить состоит из:
  • топочной камеры
  • колосника
  • камеры для сбора продуктов сгорания (зольной камеры)
  • теплообменника (водяного контура)
  • Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

    В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

    В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

    Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

    Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

    Внутреннее пространство котла

    Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

    Такая теплоизоляция преследует две цели:
    — во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающее пространство, значительно увеличивается КПД самого котла, в плане эффективности нагрева рабочей жидкости;
    — во вторых, повышается безопасность эксплуатации самого котла, при установке его в помещении с подверженными возгоранию материалами конструкций строения дома.

    Отопление современного дома котлом

    И своими руками и с помощью подрядчика сегодня каждый домовладелец имеет возможность купить и организовать систему отопления загородного дома на базе дровяного котла. При этом котел, или камин, с водяным контуром, расположенный в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный именно для нагрева воды, способен на протяжении многих отопительных сезонов надежно справляться с задачами отопления.

    При этом система может быть организована как с принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от внешнего источника питания, циркуляцией.

    Системы, не зависящие от внешнего источника питания, на первый взгляд, кажутся более привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного нагрева всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

    Для системы с принудительной циркуляцией теплоносителя, конечно, нужен внешний источник энергии, расходуемой для работы насоса, перекачивающего теплоноситель, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае необходимы в каждом доме на случай его отключения от общей электросети и аварийно запитать от них еще и циркуляционный насос не составит большого труда. Зато, равномерная циркуляция теплоносителя позволит поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

    Одним из вариантов водяных котлов для отопления дома, являются котлы т.н. длительного горения.

    Это могут быть пеллетные котлы, использующие в качестве топлива не обычные дрова, а специально приготовленные дровяные пеллеты, являющиеся продукцией сублимации отходов производств, использующих в своем цикле древесину.

    Кроме этого, котлы длительного горения создаются и для обычных дров. В этом случае сложная система внутренних дымоходов затрудняет и подавляет стремительный процесс горения, увеличивая интервалы между загрузками очередной партии дров в топку и позволяя увеличить КПД котла за счет более рационального использования энергии выделяющейся при сгорании дров.

    Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание. В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать лист толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть предусмотрена надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

    Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, достигает многих сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

    Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может формироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался производителем котла. Окончание трубы дымохода должно располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

    В нижней части дымохода обязательно нужно предусмотреть и сделать сборник для конденсата, который образуется внутри труб дымохода при их остывании. Если этого не сделать избыточная влага будет попадать внутрь котла и вызывать его коррозию, что, конечно, снизит срок его службы.

    В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.

    Контроль и безопасность

    Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и она располагается внутри дома, где любая неисправность может служить причиной пожара, способного привести к потерям имущества и даже человеческим жертвам.
    Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут позволить купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.

    Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

    В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.

    Особенности эксплуатации подобных котлов

    • невысокая цена (может себе позволить каждый домовладелец)
    • длительный срок эксплуатации
    • надежность (при правильной эксплуатации там просто нечему ломаться)
    • доступность и низкая стоимость топлива
    • настройка и обслуживание своими руками (не требует высокой квалификации)
    • относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
    • требуется периодическая загрузка дров (один раз в 3-8 часов)

    Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.

    Выбираем котел твердотопливный с водяным контуром

    Автор Евгений Апрелев На чтение 5 мин Просмотров 1.9к.
    Обновлено

    Твердотопливные котлы с водяным контуром для дома пользуются заслуженной популярностью у российского потребителя. Это и не удивительно, ведь такие котельные установки и постройку обогреют и горячей водой обеспечат. В этой публикации будет рассмотрен принцип работы, конструкция и особенности монтажа данных установок.

    Твердотопливные (ТТ) котлоагрегаты с водяным контуром представляют собой несколько видоизмененные классические отопительные устройства, к которым добавлен теплообменник (накопитель) для создания ГВС. Сегодня, на российском рынке отопительного оборудования широко представлены одно – и двухконтурные твердотопливные котлы.

    Одноконтурные модели включают в себя следующие конструктивные элементы:

    • Корпус. В качестве материала может использоваться чугун или листовая сталь, толщиной 4-6 мм.
    • Топка (топочная камера). Так же как и корпус может быть выполнена из жаропрочной стали или чугуна. Непосредственно в топке и происходит процесс тления топлива.
    • Колосниковая решетка, находящаяся в топливной камере. Данный элемент изготавливаются из чугуна и служит для обогащения топлива кислородом.
    • Зольник. При прогорании, твердые отходы проникают через щели колосниковой решетки, и попадает в камеру зольника, откуда и удаляется пользователем.
    • Дымоотводящий канал, который служит для вывода за пределы устройства продуктов сгорания.
    • «Водяная рубашка». В современных одноконтурных ТТ котлоагрегатах данный элемент встроен в корпус устройства. Теплоноситель нагревается от стенок котла и посредством циркуляционного насоса (в системах с принудительной циркуляцией) или под воздействием гравитационных сил (в самотечных системах отопления), поступает в систему отопления (к радиаторам, батареям, полотенцесушителям, теплым полам и пр.) дома.

    Двухконтурный котел отопительный твердотопливный с водяным контуром оснащен дополнительным теплообменником, который может быть проточного или накопительного типа.

    Данные устройства проточного типа представляют собой змеевик, встроенный в водяную рубашку котельной установки. Нагрев проточной воды осуществляется от теплоносителя, который отдает часть энергии через стенки теплообменника. Данная конструкция имеет один существенный недостаток – низкую производительность, которая варьируется в пределах 5-9 л/мин при t 40-50 C°. Именно поэтому при такой конструкции, наиболее популярными являются чугунные отопительные твердотопливные котлы с водяным контуром, так как чугун дольше отдает тепловую энергию теплоносителю, а, следовательно, и воде в теплообменнике ГВС.

    Накопительный теплообменник представляет собой емкость, которая может размещаться непосредственно в водяной рубашке котла или в дымоходном канале. В первом случае создание ГВС происходит посредством передачи тепловой энергии между теплоносителем системы отопления и водой водяного контура. Во втором варианте размещения, нагрев воды системы ГВС происходит раскаленными отработанными газами. Основное преимущество двухконтурных ТТ котлов с накопительным теплообменником – это достаточно большой запас нагретой воды для ГВС дома, который может ограничиваться только объемом бойлера. Температура воды в водяном контуре может достигать 90-95 С°.

    Важно! Следует понимать, что в твердотопливной отопительной аппаратуре нагрев воды водяного контура происходит исключительно во время горения топлива, а это 3-4 часа между закладками. Именно поэтому для создания непрерывного ГВС дома следует выбирать модели твердотопливных котлов длительного горения с водяным контуром или их пиролизных аналогов.

    Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

    Плюсы и минусы различных конструкций

    Если речь идет о сравнении твердотопливных отопительных систем с водяным контуром и без него, то первые имеют достаточно внушительный перечень преимуществ, а именно:

    • Доступность топлива. Большинство моделей котельного оборудования с водяным контуром могут работать как на угле, так и на дровах, а также практически на всех типах твердого топлива.
    • Простота конструкции. Несмотря на кажущуюся сложность, самодельный отопительный котел с водяным контуром – достаточно распространенное явление, в загородных домах и дачах многих россиян.
    • Надежность и долговечность. Это доказано многомиллионной аудиторией пользователей.
    • Энергонезависимость. Подавляющему большинству моделей ТТ отопительных установок не требуется электроэнергия в период эксплуатации.

    Не стоит забывать и о недостатках, которые есть у двухконтурных твердотопливников.

    • Низкий КПД, который не превышает (даже у газогенераторных моделей) 90%.
    • Необходимость обслуживания, которое заключается в регулярной загрузке топливной камеры и очистки зольника от твердых остатков. Чтобы решить данную проблему можно приобрести твердотопливник с автоматической подачей, но и такие модели не лишены недостатков. Основными из минусов являются высокая стоимость оборудования и достаточно серьезные требования к качеству топлива.

    Совет! Перед приобретением твердотопливника обязательно сделайте расчет необходимой мощности, учитывая расход тепловой энергии на обогрев помещений и создания ГВС дома. Для этого рекомендуем обратиться за консультацией к профессионалам.

    Правила выбора

    Итак, как выбрать твердотопливный котел с водяным контуром? Существует несколько простых правил, позволяющих не наделать ошибок при выборе данного устройства.

    1. Обратитесь к профессионалам. Консультация включает в себя расчеты, поэтому услуга, как правило, платная.
    2. Для обогрева помещения и создания ГВС требуется аппаратура, мощностью на 25% выше, чем просто для отопления. Можно воспользоваться упрощенной системой расчета: на 10 м2 отапливаемой площади необходимо 1 кВт мощности котельной установки + 25% на теплопотери через окна и двери и на плохое утепление постройки + 25% на нагрев воды.
    3. Обращайте внимание на производительность нагрева контура ГВС. Большинство моделей твердотопливников с проточным теплообменником имеют производительность контура ГВС не более 2 – 2,5 л/мин. Если для ваших нужд этого недостаточно обратите внимание на модели со встроенным накопительным баком (бойлером).

    И последний совет: чтобы приобрести долговечный отопительный ТТ котел, который позволяет максимально использовать тепловую энергию для ГВС дома, выбирайте котельные установки с медным теплообменником и чугунной топкой.

    Котлы длительного горения на дровах для дома

    Дровяной котел длительного горения для отопления дома.

    Жидкое или газообразное топливо обладает множеством преимуществ по сравнению с твердым (уголь, торф или дрова), однако использовать его для отопления не всегда возможно. Газ подведен к строениям далеко не везде, а для использования дизельного топлива необходимо обустраивать вокруг дома целую инфраструктуру для его подачи и хранения. Возможен еще вариант отопления электричеством, но это хотя и очень удобно, но и очень дорого.

    В качестве альтернативы для отопления загородных домов и коттеджей в местах со слабо развитой инфраструктурой могут быть применены котлы, работающие на твердых видах топлива – дрова, уголь или торф. Основное их достоинство в том, что эти виды топлива есть практически везде. А от недостатка, заключающегося в необходимости частой загрузки топлива, избавляют современные конструктивные решения, позволяющие увеличить время непрерывного горения топлива до 24 часов.

    Дом круглогодичного проживания с системой отопления на дровах. Топлива лучше иметь с запасом.

    Конструкции котлов длительного горения на дровах для дома

    Обычная конструкция дровяного котла очень неудобна в эксплуатации – топливо необходимо закладывать уже через несколько часов горения. Первоначально для увеличения времени между закладками новых порций твердого топлива, пытались организовать непрерывную подачу топлива с помощью шнековых механизмов. Но для бесперебойной работы подобных устройств, древесное топливо необходимо было измельчать, что увеличивает время его подготовки и делает его дорогим.

    Вопрос решили по-другому. Изменив конструкцию топки и режим горения, увеличили время горения одной закладки твердого топлива, в частности древесного. В результате получили следующие три вида дровяных котлов:

    Твердотопливный котел Теплодар «Куппер Практик».

    1. Котлы с длинной камерой сгорания (топкой). Отличие от классической конструкции котла заключается в том, что этот аппарат имеет удлиненную топку, позволяющую закладывать в нее поленья большей длины. В сочетании со специально рассчитанным режимом нагнетания воздуха для горения это позволило увеличить непрерывное время горения одной закладки до 8 часов;
    2. Конструкция с верхним розжигом и горением. Известно, что огонь снизу вверх распространяется намного быстрее, чем сверху вниз. Именно эта особенность и была применена при разработке котлов этого типа. С помощью специальной, передвигающейся по вертикали горелки, топливо в камере сгорания горит сверху вниз;
    3. Пиролизный (газогенераторный) котел. Это самая технологически совершенная конструкция котла, позволяющая при правильном подборе топлива и тщательной настройке режима сжигания достичь КПД до 95% и более. Соответственно – это и самый сложный и дорогой вид дровяных котлов длительного горения для отопления дома. Время непрерывного горения одной закладки топлива может составлять до 24 часов. Принцип работы следующий:
    • В разогретую камеру сгорания (топку) закладываются дрова;
    • Путем прекращения подачи воздуха добиваются, чтобы дрова в топке не горели, а только тлели;
    • Выделяющийся при тлении угарный (топочный) газ отводится в следующую камеру и сжигается;
    • Тепло, полученное при сжигании, используется для отопления и частично для нагрева дров в топке и поддержания процесса тления.

    Основные преимущества котлов пиролизного типа – высокий КПД, чистый «выхлоп» и незначительное количество золы.

    Заготовка дров на зиму для дровяного котла.

    Материалы и особенности выбора

    Все разновидности, предлагаемых на рынке котлов длительного горения на дровах для дома, кроме типа конструкции различаются, еще по материалу изготовления, по мощности и по количеству реализованных контуров. Теплообменники котлов изготавливаются из стали или чугуна. Сталь пластична и устойчива к резким температурным колебаниям, но с течением времени подвергается коррозии. Срок службы такого котла около 15 лет. Чугун намного более долговечный материал, но требует бережной эксплуатации – резкий нагрев и охлаждение такого котла недопустимы.

    Количество контуров определяется в зависимости от назначения постройки. Если это дачное строение, использующееся эпизодически, то целесообразна установка более простой и дешевой одноконтурной модели котла. Если в доме или коттедже планируется проживание и летом и зимой, то есть смысл установить полнофункциональную двухконтурную конструкцию. Основной контур для отопления, вспомогательный для нагрева воды.

    Печь на дровах «Сибирячка» с варочной поверхностью размером 493,5х440 мм.

    Что касается мощности и других характеристик, то они выбираются исходя из площади дома и его этажности. Ориентироваться можно на следующие характеристики:

    • мощность дровяных котлов составляет до 100 кВт;
    • масса до 500 кг – для установки потребуется фундамент;
    • максимальная температура теплоносителя на выходе около 80-85 градусов;
    • продолжительность между загрузками топлива 8-16 часов.

    При упрощенном расчете мощности необходимо выбирать объем топки в литрах в 2 раза больший, чем площадь отапливаемого помещения.

    Еще один критерий – это степень автоматизации регулировки режимов работы котла. Некоторые котлы длительного горения на дровах для дома оснащены системами удаленного управления и контроля. Впрочем, загрузку топлива все равно придется производить вручную.

    Преимущества и недостатки использования дровяных котлов длительного горения для отопления дома

    Главное достоинство, о котором уже говорилось, — это возможность отопления в местах, где использование других видов топлива, кроме дров, невозможно. Относительно твердотопливных котлов классического типа агрегаты длительного горения минимизируют их недостатки: увеличивается теплоотдача; увеличивается время между загрузками топлива; уменьшается количество отходов и увеличивается экологичность оборудования.

    Для хранения дров требуется не мало места.

    Недостатки у этих котлов характерные для всех остальных типов отопительного оборудования (кроме электрокотлов): пожароопасность, необходимость отвода продуктов горения, и необходимость наличия места для хранения значительного запаса топлива.

    Организация отопления

    Классическая схема – котел, врезанный своим теплообменником в систему отопления дома и обогрев воздуха с помощью ее радиаторов. Такая схема чаще всего применяется в домах с круглогодичным проживанием.

    В дачных домах и небольших строениях, где система водяного отопления не монтируется, для обогрева чаще используют котлы конвекторного типа, например котел Булерьян. Стенки камер сгорания таких котлов включают изогнутые, полые трубки, по которым циркулирует и нагревается воздух.

    Видео



    Котел длительного горения на дровах с водяным контуром своими руками

    Установив котел длительного горения на дровах с водяным контуром, владелец дома обеспечивает эффективный обогрев всех помещений при минимальных расходах топлива. Если котел изготовить своими руками, то можно получить удобную и экономичную модель. Справиться с задачей значительно легче, если предварительно изучить опыт мастеров, чертежи и посмотреть видео.

    Как сделать котел длительного горения на твердом топливе своими руками?

    Если за изготовление котла длительного горения владелец загородного дома берется впервые, то это занятие скорее всего займет немало времени и сил. Устройство имеет сложную конструкцию, особенно модели с водяным контуром. Однако все затраты будут быстро оправданы. По отзывам тех, кто уже пользуется котлами длительного горения видно, что затраты на отоплении дома сокращаются в 3 раза.

    Устройство котла длительного горения на дровах с водяным контуром

    Приступая к изготовлению котла с водяным охлаждением своими руками, прежде всего стоит решить, какое топливо будет использоваться. От этого зависит конструкция устройства. Если в качестве топлива отдают предпочтение дровам, то камера сгорания должна быть большей, чем в случае использования гранулированного топлива. Многие решают для увеличения эффективности горения установить систему принудительного обдува агрегата вентилятором. Все детали котла нужно внести в чертежи, и купить необходимые материалы.

    На фото котел длительного горения на дровах с водяным контуром

    Основные этапы изготовления котла на дровах своими руками с водяным контуром следующие:

    1. Выбор места для установки устройства. Рекомендуется выделить отдельное бетонное помещение, в котором устанавливают котел на фундамент или стальную плиту. Поверхность должна быть ровная, прочная, огнеупорная. Объем помещения должен быть не менее 7-8 м2. Важно, чтобы помещение имело хорошую вентиляционную систему.
    2. Подготовка необходимых инструментов. Понадобится сварочный аппарат, болгарка, электродрель, рулетка, уровень, угольник, сверла по металлу.
    3. Закупка материалов. К ним относят стальные листы и уголки, трубы, швеллера, петли и ручки.
    4. Изучение чертежей и просмотр видео помогут избежать ошибок.
    5. Установка дымохода. Для этого в стальном листе вырезаем отверстие, соответствующее диаметру трубы.
    6. Изготавливаем распределитель горячего воздуха, как показано в видео. На днище будущего котла устанавливаются ножки из швеллера.
    7. Камера сгорания собирается по чертежам следующим образом: к днищу сваркой крепятся боковые стенки с предварительно приваренными к внутренней поверхности уголками. Уголки будут служить опорой для чугунной решетки. Все швы должны быть герметичными.
    8. Монтаж водяной рубашки. Она должна располагаться в верхней части камеры сгорания и окружать как можно большую площадь.
    9. Установка дверки.
    10. Проверка герметичности швов воздухом под давлением.

    Котел длительного горения такого типа будет гораздо экономичнее, а его мощности вполне достаточно, чтобы отопить даже большой загородный дом.

    Видео об изготовлении котла с водяным контуром своими руками:

    К основным преимуществам котла на дровах можно отнести следующие аспекты:

    • минимальное количество закладок дров;
    • высокую эффективность работы;
    • простоту и надежность конструкции;
    • безопасность использования.

    К сожалению владельцев загородных домов, у котлов на дровах имеются и существенные минусы. Например, необходимо регулярно проверять, как работает система, вручную загружать дрова и не забывать о пожароопасности. Однако эти же недостатки возникают при использовании любого варианта автономного отопления.

    Решили установить в доме автономное отопление? Многие решают с этой целью изготовить своими руками котел длительного горения на дровах с водяным контуром. Такая конструкция хорошо себя зарекомендовала, проста в обслуживании и долговечна.

    Котлы длительного горения 100-1000 кВт, купите по цене от 48 300 руб

    Твердотопливные котлы длительного горения ЭПМ DG

    Твердотопливные котлы длительного горения ЭПМ DG предназначены для отопления жилых и административных зданий, производств, объектов сельского хозяйства площадью до 10 000 м2. Их ценят за эффективность и безопасность.

    Котлы длительного горения ЭПМ изготавливаются из жаростойкой стали 09Г2С, толщиной от 4 до 12 мм. Сварка осуществляется в среде защитных газов опытными специалистами, имеющими свидетельство НАКС. ЭПМ DG и Auto изготавливаются по конструкторской документации, разработанной в установленном порядке и соответствующей техническим условиям ГОСТ 30735-2001.

    Котлы длительного горения на твердом топливе состоят из камеры сгорания с конвективным пучком, и водяного контура со всех сторон котла. В верхней части расположены водонаполненные трубы из жаропрочной стали, увеличивающие площадь теплообмена. Камера сгорания защищена огнеупорным кирпичем. Он защищает металл топки от воздействия открытого пламени. Тепловая энергия дольше сохраняется и плавно передается теплоносителю, что увеличивает долговечность и надежность котла.

    ТТ котел длительного горения DG оборудован тремя дверьми. Верхняя – прочистка дымовых каналов от сажи. Средняя – загрузка топлива. Нижняя – ревизионная. За ней находится зольный ящик. В стандартную комплектацию котла входит центробежный вентилятор и электронная автоматика управления.

    Преимущества котлов длительного горения ЭПМ

    • длительность работы до 24 часов на одной загрузке топлива.
    • повышенная тепловая эффективность.
    • высокое качество исполнения.
    • длительный срок службы теплообменника.
    • простота в эксплуатации и удобная чистка котла.
    • большая загрузочная дверца с удобным замком.
    • возможность сжигания различных видов топлива.
    • экологичность котла.
    • доступная цена.

    Принцип работы котла ЭПМ DG

    Загрузите сразу весь объем топлива в камеру сгорания котла длительного горения. Задайте температуру теплоносителя на выходе. Откройте заслонку подачи воздуха. Выполните розжиг. Вентилятор нагнетает первичный и вторичный воздух в камеру сгорания. Это позволяет сжигать топливо максимально эффективно. Когда прогорает очередной слой, воронкообразный распределитель удаляет золу в зольный ящик. Одновременно, через него подается воздух. Что делает процесс горения устойчивым.

    Для наших котлов длительного горения подходит любой вид твердого топлива, преимущественно уголь, дрова и пеллеты. Процесс горения регулируется автоматикой и вентилятором, а не естественной тягой. Поэтому эффективность работы не зависит от влажности топлива и высоты дымохода. Электрика поддерживает заданную температуру в системе. Это позволяет создавать оптимальный микроклимат даже в крупных тепличных хозяйствах, где выращивают цветы, овощи и фрукты. Электроника обеспечивает защиту системы от перегрева и превышения нормы давления. Когда вы открываете дверь топки, автоматика мгновенно отключает вентилятор. Участие человека в работе системы сводится к минимуму.

    Как установить уличный дровяной котел

    Установка уличной дровяной печи

    В Pineview Woodstoves мы предлагаем полный монтаж, включая доставку и рытье траншей. Поставляем и устанавливаем агрегат с нашим прицепом-обручем. Заказчик несет ответственность за подготовку места для установки агрегата. Цементные блоки, брусчатка или небольшая плита могут использоваться в качестве площадки для установки агрегата. Просто убедитесь, что он ровный. Информация о размерах блока предоставляется по запросу.Мы нанимаем стороннюю компанию с траншеекопателем для рытья траншей и прокладываем линию. Мы можем подключить ваш уличный дровяной котел практически к любой существующей системе отопления, включая принудительный воздух, излучающий теплый пол, радиаторы или водяные плиты основания. Мы также можем подключиться к вашей гидромассажной ванне, бассейну или водонагревателю. Свяжитесь с нами для получения бесплатной сметы на установку.

    I. Общая информация по установке — перед началом работы

    A. Размещение насоса — задняя часть котла vs.В вашем доме

    B. Минимальный расход воды

    C. Воздухоотделители (воздуховыпускные устройства / вентиляционные отверстия)

    D. Порядок работы — какие линии сначала должны идти к водонагревателю или системе отопления?

    E. Смесительные клапаны

    II. Расчет потерь тепла — определите размер уличного дровяного котла

    A. Расчет тепловых потерь стен

    B. Расчет тепловых потерь окна

    C. Расчет тепловых потерь двери

    Д.Расчет потерь тепла на потолке

    E. Расчет потерь тепла в полу

    F. Утечки воздуха

    III. Размеры труб и насосов — насос какого размера нужен вашей уличной дровяной печи?

    A. Выбор правильного размера трубы

    B. Расчет падения давления

    C. Определение размеров насоса

    IV. Отопление горячей воды

    A. Сантехника в пластинчатом теплообменнике

    В. Иллюстрации

    А.Иллюстрация установки кондиционера

    B. Схема установки водонагревателя

    C. Схема установки резервного электрического котла (включение вручную)

    D. Схема установки резервного электрокотла (автоматизированная)

    E. Резервный котел в напорной системе, схема

    F. Домашнее горячее водоснабжение с пластинчатым теплообменником Схема

    G. Промывка пластинчатого теплообменника — Схема

    H. Отопление бытовой воды — Схема бокового рычага

    И.Схема радиатора в печи с принудительным воздухом

    J. Радиатор в печи с принудительным воздухом + схема нагрева воды для бытового потребления

    K. Отопление мастерских — теплый пол и схема нагревателя с вентилятором / змеевиком

    L. Нагрев плиты — Инжекционное смешивание — Схема

    M. Нагрев плит — термостатический трехходовой смесительный клапан — Схема

    N. Встраиваемый теплый пол с плиточным отоплением и бытовым водяным отоплением

    VI. Словарь терминов по установке дровяных котлов

    Перед началом работы

    Настоящее руководство по установке дровяного котла на открытом воздухе должно быть именно тем руководством, которое есть на самом деле.Всегда следите за тем, чтобы ваша установка соответствовала местным нормам и правилам руководящих органов вашего региона. Если вы не уверены в чем-либо, что представлено в этом руководстве, не стесняйтесь обращаться к местному дилеру или производителю за дополнительной помощью.

    Общая практика

    Размещение насоса

    В большинстве случаев лучшее место для насоса — это всепогодный кожух наружной печи. Ваша уличная печь находится выше или ниже того места, где вам нужно направить главный подводящий трубопровод к вашему зданию? Если нижняя часть наружной печи находится ниже точки входа линии подачи в здание, насос всегда следует размещать в защищенном от атмосферных воздействий кожухе у наружной печи.Если нижняя часть печи находится выше точки входа линии подачи в здание, то лучшее место для насоса чаще всего находится в защищенном от атмосферных воздействий кожухе у наружной печи. В этом случае вы также можете разместить насос в отапливаемом здании, если планировка соответствует следующим критериям. В открытой системе необходимо поддерживать как можно большее давление на входе циркуляционного насоса. Любой трубопровод на всасывающей стороне насоса создает определенный перепад давления.Простое руководство для типичных систем: если у вас меньше 7 футов падения на 100 футов подающего трубопровода к потенциальному месту расположения насоса в здании, насос в идеале должен быть у наружной печи. Если перепад составляет более 7 футов на 100 футов, насос можно эффективно разместить в здании. Обратите внимание, что в здании насос ВСЕГДА находится на линии горячего питания и ВСЕГДА в самом начале здания. Воспоминание! ВСЕГДА устанавливайте запорные клапаны с обеих сторон циркуляционного насоса.Насосы не будут служить вечно, и если вам нужно отремонтировать один из них, вам не нужно слить воду из большого количества трубопроводов, чтобы снять / отремонтировать насос.

    Минимальный расход

    У наружной печи есть необходимый минимальный расход, который должен постоянно циркулировать. Этот минимальный расход предотвращает расслоение жидкости. Самая горячая жидкость, будучи менее плотной, поднимается до самой высокой точки водяной рубашки. Без достаточного потока эта жидкость нагревается до предела безопасности, установленного на печи, и часто выключатель верхнего предела отключает питание до тех пор, пока температура не снизится в достаточной степени.Минимальная скорость потока гарантирует, что жидкость в печи должным образом перемешана для получения относительно равномерной температуры по всей водяной рубашке. Это позволяет элементам управления определять точную температуру жидкости и обеспечивает наилучшую передачу и распределение тепла в подключенных зданиях. Количество потока будет зависеть от модели печи. Здесь указаны минимальные значения расхода для печи HeatMaster SS серии G. G100 — 8 галлонов в минуту G200 — 14 галлонов в минуту G400 — 30 галлонов в минуту Практическое правило состоит в том, чтобы достичь перепада температуры 20-30 градусов по Фаренгейту (также называемого «дельта Т») в печи при максимальной тепловой мощности.Для поддержания падения на 20 градусов печи с номинальной производительностью 100 000 БТЕ в час потребуется 10 галлонов в минуту. Чтобы рассчитать это, используйте текущую формулу. GPM = BTU / Delta T / 500 Где: GPM = требуемый расход воды в галлонах США в минуту BTU = максимальная производительность печи в BTU в час. Дельта T = желаемое падение температуры воды. Обычно от 20 до 30 F. для уличной печи. 500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте 470 для смеси 50/50. Убедитесь, что размеры труб и насосов подобраны правильно, чтобы обеспечить необходимый минимальный расход для печи.Если общий поток, подаваемый в ваши здания, не соответствует требованиям, необходимо проложить байпасный контур позади печи. По сути, это включает в себя установку дополнительного насоса, который забирает воду из патрубка горячего водоснабжения и возвращает ее непосредственно к патрубку возврата холодной воды. Этот насос и труба должны иметь такой размер, чтобы обеспечивать достаточный поток, чтобы довести общий расход всех контуров до минимального расхода. Для получения информации о размерах насосов и трубопроводов, пожалуйста, обратитесь к разделу «Выбор насосов» в этом руководстве.Пример обходного контура показан ниже.

    Вентиляционные отверстия (или воздухоотделители)

    Автоматические и ручные вентиляционные отверстия — это два типичных типа используемых. Воздух всегда враг в любой системе водяного отопления, но тем более в открытой системе. Расположение воздухоотделителей в системе отопления имеет решающее значение с точки зрения того, насколько они эффективны или мешают. Правильно размещенное вентиляционное отверстие должно обеспечивать быстрое и простое удаление воздуха при первом вводе системы в эксплуатацию, а также облегчение проверки или обслуживания в будущем.Обычно вентиляционное отверстие располагается там, где жидкость в системе течет горизонтально, а затем поворачивается вниз. В этот момент используйте тройник вместо колена и установите вентиляционное отверстие в верхней части тройника. Следует ли когда-либо устанавливать вентиляционное отверстие на всасывающей стороне насоса? Если насос расположен у наружной печи, тогда нет необходимости в вентиляционном отверстии на входе насоса. Трубопровод следует просто проложить от соединения в печи вниз или горизонтально к насосу. Если насос находится в здании, его следует расположить так, чтобы, по возможности, не было точек захвата воздуха в трубопроводе перед насосом.Если этого нельзя избежать, то в точке захвата воздуха на всасывающей стороне насоса можно установить вентиляционное отверстие, если расположение вентиляционного отверстия как минимум на два фута ниже уровня воды в наружной печи. Это отверстие ВСЕГДА должно быть ручным и открываться для выпуска воздуха только при ВЫКЛЮЧЕННОМ насосе. Если это вентиляционное отверстие открывается при включенном насосе, он может втягивать воздух через вентиляционное отверстие и усугублять проблемы с воздухом в вашей системе.

    Порядок работы

    При обслуживании более чем одной тепловой нагрузки в системе очень важен порядок, в котором вы обеспечиваете каждую потребность.Причина этого в том, что после подачи каждой нагрузки в первичную / вторичную или последовательную систему трубопроводов температура теплоносителя в первичном контуре будет падать. При проектировании системы отопления важно учитывать это падение температуры, чтобы каждый компонент системы мог удовлетворить свои потребности. Типичный заказ выглядит следующим образом:

    1) Теплообменник бытовой воды. Это может быть паяный пластинчатый теплообменник, кожухо-змеевиковый теплообменник или резервуар для горячей воды косвенного нагрева.Типичная требуемая расчетная температура составляет от 160 до 180 F.

    2) Плинтусы с горячей водой. Конструкция из оребренных медных труб. Типичная требуемая расчетная температура составляет от 140 F. до 180 F.

    3) Радиатор или фанкойл. Радиатор, установленный в камере сгорания печи с принудительной подачей воздуха, или вентиляторный блок со встроенным радиатором. Типичная требуемая расчетная температура составляет от 140 F. до 180 F.

    4) Подкрепленный пол с подогревом. Система обогрева пола, которая крепится с помощью зажимов или переходных пластин к нижней стороне пола, в стене или даже к потолку.В этом методе трубопровод излучает тепло через воздух, окружающий трубопровод, а затем в комнату через пол, стену или потолок. В этом методе также могут использоваться алюминиевые теплообменные пластины для повышения производительности в зонах с высокими потерями тепла. Типичная требуемая расчетная температура составляет от 120 F. до 160 F.

    5) Бассейны или джакузи. Для нагрева воды в бассейне или гидромассажной ванне можно использовать специальный теплообменник из нержавеющей стали или титана. Типичная требуемая расчетная температура составляет от 120 до 180 F.

    6) Встраиваемый пол с подогревом. Система трубопроводов, встроенная в бетонный пол, например в подвал, гараж или мастерскую. Пол, покрытый гипсовой заливкой или бетоном, также попадает в эту категорию. Типичная требуемая расчетная температура составляет от 80 до 130 F.

    7) Таяние снега. Система трубопроводов, предназначенная для таяния и испарения снега и льда с открытых площадок, таких как тротуары, проезды или палубы. Этот трубопровод может быть залит бетоном или подвешен скобами в зависимости от области применения.Типичная требуемая расчетная температура составляет от 40 F. до 80 F.

    При правильной конструкции это позволяет извлекать максимальное количество тепла из минимального количества потока из наружной печи. Меньше трубопроводов, меньшие размеры трубопроводов, меньшие насосы и меньшие тепловые потери. Это означает экономию средств как на первоначальной настройке, так и на долгосрочных эксплуатационных расходах.

    Смеситель — подача низкотемпературной воды из высокотемпературного котла

    Если мы посмотрим на последние два пункта в приведенном выше списке «Порядок операций», то увидим, что температура воды, необходимая для обогрева подвала, мастерской или зоны таяния снега, значительно ниже, чем температура воды, которую мы производим из нашей уличной печи.Нам нужно охладить эту воду, прежде чем мы отправим ее на плиту. Один из способов сделать это — снять тепло с воды в других помещениях, прежде чем мы поставим пол, как указано в Порядке работы. Но что, если эти тепловые нагрузки удовлетворены и не забирают достаточно тепла для воды? Мы должны быть уверены, что температура воды, поступающей на эти плиты, тщательно контролируется, иначе могут возникнуть несколько проблем. Бетонная плита — это, по сути, ОГРОМНЫЙ резервуар для хранения, который медленно отдает тепло окружающей среде.Что произойдет, если в нашей мастерской есть пол с подогревом, а термостат требует тепла, а насос начнет подавать воду на 160 F. Очень мало, какое-то время. Бетон тяжелый, и требуется много времени, чтобы нагреть эту массу даже на несколько градусов. Обычный термостат может потребовать тепла в течение часа или около того, прежде чем пол нагреется и нагреет комнату до точки, удовлетворяющей требованиям термостата. Что теперь? Термостат выключается, и цикл повторяется, верно? Неправильно. Если мы кормили 160 F.воды в нашу плиту в течение часа, теперь у нас будет МНОГО тепла, накопленное в бетоне, которое будет продолжать излучать в комнату, пока плита не остынет. Это может привести к тому, что температура превысит заданное значение термостата на несколько градусов, и в комнате станет некомфортно жарко. Теплый пол согревает не только воздух в комнате, но и все, что находится в ней. Эти объекты и сама строительная конструкция действуют как еще одна теплоаккумулирующая масса. Эти объекты медленно отдают свое тепло в комнату по мере того, как здание остывает, и это может поддерживать температуру выше заданного значения термостата в течение другого периода времени.Все это время плита отдавала тепло зданию, а также теряла часть тепла на землю. Теперь наш термостат снова требует тепла, но пол был выключен так долго, что он потерял значительную часть температуры, и ему придется работать в течение длительного периода времени, чтобы начать отдавать тепло в комнату. В то же время здание продолжает терять тепло и может фактически упасть ниже уставки термостата, в результате чего в комнате станет немного прохладнее. Теперь цикл повторяется.Это только один из отрицательных последствий подачи слишком горячей воды на пол. Напольные покрытия также могут быть повреждены в результате такой чрезмерной температуры. Полы из твердых пород дерева могут высыхать, давать усадку и трескаться. Ковровые покрытия могут расшататься, а бетон — потрескаться. Стопы людей становятся слишком теплыми, вызывая потоотделение и усталость. Излишне говорить, что очень важно контролировать температуру воды, поступающей в пол. Можете ли вы контролировать температуру, просто замедляя поток, немного закрыв вентиль? Вода будет выходить из пола прохладной, но это вызывает неравномерный нагрев пола.Первая часть петли будет чрезмерно горячей, а последняя часть петли может быть недостаточно горячей. Управление потоком жидкости не так эффективно, как регулирование температуры. Нам необходимо поддерживать надлежащую скорость потока, чтобы обеспечить равномерное распределение тепла по полу и надлежащее отведение воды по трубе. Есть несколько способов добиться этого, два метода, которые мы рассмотрим, — это использование термостатических трехходовых смесительных клапанов или инъекционное смешивание.

    Термостатические трехходовые смесительные клапаны

    Термостатические трехходовые смесительные клапаны — это то, на что они похожи.Клапан с тремя портами: горячий, холодный и смешанный. Используйте иллюстрацию «Нагрев плиты — смесительный клапан», чтобы следовать этому описанию. Большинство клапанов регулируются от 80 до 150 F. поворотом «головки» клапана. Горячий порт входит в ваш первичный контур, идущий от вашей наружной печи. Порт смешивания идет к напольному тепловому насосу, а затем к подающему коллектору, питающему пол. Возвратный коллектор с пола возвращается в первичный контур после первого тройника. Холодный порт на клапане получает тройник между возвратным коллектором и тройником, возвращающимся в первичный контур.Эти клапаны отлично подходят для подвалов, гаражей и небольших мастерских, поскольку они рассчитаны на довольно низкий расход. Если вам нужно более 4 или 5 галлонов в минуту, вам следует обратить внимание на смешивание инъекций.

    Инжекционное смешивание

    Инъекционное смешивание — это метод, который прекрасно подходит для любой системы, от дома до промышленного здания. Базовые затраты, как правило, выше для этого типа системы, но есть много дополнительных преимуществ. Используйте иллюстрацию «Отопление в цехе — Инжекционное смешивание», чтобы следовать этому описанию.Первичный контур циркулирует насосом в наружной печи, а контур впрыска входит в него. Циркуляция контура напольного отопления осуществляется вторым насосом. Нагнетательный насос забирает высокотемпературную воду из первичного контура и подает ее в контур напольного отопления. Впрыскивающий насос управляется контроллером смешивания впрыска, который ускоряет или замедляет работу насоса для поддержания желаемой температуры воды в контуре подогрева пола. Когда комнатный термостат требует тепла, он активирует контроллер впрыска.На рисунке вы видите датчик контроллера на трубе после напольного теплового насоса. Также имеется датчик на трубопроводе первичного контура непосредственно перед тройником первого впрыска. Контроллер запрограммирован на подачу либо постоянной температуры воды в контур пола, либо температуры сброса наружного воздуха, которая изменяется в зависимости от температуры наружного воздуха. Большинство производителей контроллеров позволяют использовать стандартный циркуляционный насос с мокрым ротором до определенной мощности в качестве впрыскивающего насоса. Это очень удобно, поскольку часто используются те же насосы, что и в остальной части системы.Эмпирическое правило для определения размеров нагнетательных насосов состоит в том, что они должны обеспечивать примерно 1/3 расхода напольного теплового насоса в типичном бетонном полу с температурой первичного контура от 160 до 180 F. При циркуляции со скоростью 9 галлонов в минуту ваш впрыскивающий насос должен подавать 3 галлона в минуту при температуре от 160 до 180 F. Нагнетательный насос проталкивает 3 галлона в минуту высокотемпературной воды в контур пола и вытесняет 3 галлона холодной возвратной воды обратно в первичный контур. Эта холодная вода смешивается с высокотемпературной водой в первичном контуре и перекачивается обратно в наружную печь для повторного нагрева.Первичный контур должен циркулировать с достаточно высокой скоростью потока, чтобы у вас была приемлемая температура воды, возвращающейся в вашу уличную печь.

    Расчет потерь тепла

    Чтобы определить размер наружной печи, подающего трубопровода и насоса, необходимо выполнить расчет тепловых потерь для каждого здания, которое будет обслуживаться. Чтобы быть точным, эти расчеты должны выполняться обученными специалистами, но для грубых расчетов здесь показан упрощенный метод.

    Для начала вам необходимо знать основную информацию о вашем здании и климатических условиях.

    Дом:

    — R-значения стен, потолка, пола, окон и дверей.

    — Площадь вышеперечисленных предметов в квадратных футах.

    — Качество строительства (Насколько сквозняк в здании?)

    Климат:

    — Наружная «расчетная» температура для местоположения здания. Этот номер обычно можно узнать, получив в Интернете данные о погоде в вашем районе.

    Давайте используем пример, чтобы проиллюстрировать этот расчет.

    Гэри хотел бы установить уличную печь для обогрева своего дома, гаража для автомобилей и мастерской. Ему необходимо знать тепловую нагрузку своих зданий, чтобы решить, какой размер печи купить.

    Начало работы в цехе:

    Размер магазина

    Gary’s составляет 40 на 60 футов, высота потолка — 18 футов. Стены утеплены до R-20, а потолок — R-40. Он отапливает цех лучистым теплом пола и утепляет плиту до R-5.У него двойные стеклопакеты с рейтингом примерно R-2, а его двери — примерно с R-10. Гэри живет недалеко от Миннеаполиса, Миннесота. где расчетная температура наружного воздуха составляет примерно -16 F, и он хотел бы, чтобы в его магазине оставалось около 65 F.

    Площадь стены: 200 футов по периметру x 18 футов в высоту = 3600 квадратных футов

    Окна: 3 окна размером 4 x 6 дюймов каждое = 72 квадратных фута

    Главный вход: 1 на 3 x 7 = 21 квадратный фут

    Подъемная дверь: 1 с размерами 16 футов x 16 футов = 256 квадратных футов

    Потолок: 40 футов x 60 футов = 2400 квадратных футов

    Площадь этажа: 40 футов x 60 футов = 2400 квадратных футов

    Формула:

    Q = A x дельта T x U

    Где

    Q = потери тепла в БТЕ / час

    A = Дельта площади поверхности T = Разница между желаемой температурой в помещении (в градусах F.) и расчетной наружной температуры (в градусах F.)

    U = 1, разделенное на коэффициент сопротивления стены, потолка, пола, окна или двери.

    Расчет стены

    U = 1, деленное на 20 (R-значение его стены)
    U = 0,05
    A = Площадь стены — область окна и двери
    A = 3600 — (72 + 21 + 256)
    A = 3251
    Дельта T = Желаемая температура в помещении — Расчетная температура наружного воздуха
    Delta T = 65 — (-16)
    Delta T = 81
    Итак …
    Q = U x A x Delta T
    Q = 3251 x 81 x.05
    Q = 13166
    Потери тепла в стене = 13166 БТЕ в час

    Расчет окна

    U = 1, разделенное на 2 (R-значение его окна, приблизительно R-1 на одно стекло)
    U = 0,5
    A = Площадь окна

    A = 72
    Delta T = То же, что и стена
    Delta T = 81
    Итак …
    Q = U x A x Delta T
    Q = 72 x 81 x 0,5
    Q = 2916
    Потери тепла в окне = 2916 БТЕ в час

    Расчет двери

    U = 1 деленное на 10 (R-значение его двери)
    U =.1
    A = Дверная зона (Верхняя дверь + Людская дверь)
    A = 277
    Delta T = То же, что и стена
    Delta T = 81
    Итак …
    Q = U x A x Delta T
    Q = 277 x 811 x 0,1
    Q = 2244
    Теплопотери двери = 2244 БТЕ в час

    Расчет потолка

    U = 1, разделенное на 40 (R-значение его потолка)
    U = 0,025
    A = Площадь потолка (40’x 60 ’)
    A = 2400
    Delta T = То же, что и стена
    Delta T = 81

    Итак …
    Q = U x A x Delta T
    Q =.025 x 2400 x 81
    Q = 4860
    Потери тепла на потолке = 4860 БТЕ в час

    Расчет перекрытия

    U = 1, деленное на 10 (его коэффициент сопротивления изоляции под полом)
    U = 0,1
    A = площадь пола (40 футов x 60 футов)
    A = 2400
    Delta T:
    Температура грунта довольно постоянна в в большинстве помещений температура плиты
    для такого магазина должна быть около 77 F при расчетной температуре
    на открытом воздухе. Уровни грунтовых вод и типы почвы могут резко изменить потери тепла пола
    .В этом случае мы предположим, что у Гэри уровень грунтовых вод примерно на 8 футов
    ниже уровня пола и тяжелая глинистая почва. Если уровень должен быть намного ниже и почва из гравия или песка типа
    , разделите значение Q на 2 для получения общей потери тепла пола.
    Delta T = 77 (температура плиты) — 45 (температура грунта)
    Delta T = 32
    Итак …

    Q = U x A x Delta T
    Q = 0,1 x 2400 x 32
    Q = 7680
    Потери тепла в полу = 7680 БТЕ в час

    Проникновение (утечки воздуха в здании)

    Магазин Гэри хорошо построен, с пароизоляцией стен и хорошими уплотнениями на дверях и окнах.Его магазин может обменивать примерно половину своего объема воздуха каждый час. В плохо построенном / обслуживаемом магазине это количество может легко удвоиться или утроиться. Чтобы рассчитать, сколько тепла он теряет из-за инфильтрации, мы используем эту формулу:

    Q = (В / 60) x IR x Delta T x 1,068
    Где:
    Q = потеря тепла в BTU в час
    V = объем воздуха в здании (длина x ширина x высота)
    IR = скорость инфильтрации
    Delta T = разница между желаемой температурой в помещении (в градусах F.)
    и расчетной температурой наружного воздуха (в градусах F.)

    Расчет проникновения Гэри:

    V = Объем воздуха в цехе (60 футов x 40 футов x 18 футов)
    V = 43200
    IR = 0,5 (в цехе Гэри половина воздуха меняется каждый час)
    Delta T = Желаемая температура в помещении — Расчетная температура наружного воздуха
    Delta T = 65 — (-16)
    Delta T = 81
    Итак …
    Q = (V / 60) x IR x Delta T x 1,068
    Q = (43200/60) x 0,5 x 81 x 1,068
    Q = 31143
    Потери тепла при инфильтрации = 31143 БТЕ в час.

    Общие потери тепла в цехе Гэри представляют собой сумму всех итогов:
    Стены — 13166
    Окна — 2916
    Двери — 2244
    Потолок — 4860
    Пол — 7680
    Инфильтрация — 31143
    Общие потери тепла в цехе — 62009 БТЕ в час на открытом воздухе Расчетная температура.
    Переменные

    Этот расчет кардинально меняется в зависимости от того, как нагревается помещение. В магазине Гэри отапливается пол, благодаря чему температура воздуха на потолке очень близка к температуре воздуха на полу. Если бы его магазин отапливался радиатором и тепловентилятором, цифры сильно изменились бы. Мы теряем меньше тепла от пола, но значительно больше тепла от стен, потолка и потолочной двери из-за высоких температур воздуха в верхней части здания.В этом случае, если термостат был установлен на 65 F, температура потолка в этом магазине могла бы составлять от 75 до 85 F. Этот фактор в сочетании с дополнительными тепловыми потерями из-за турбулентности воздуха, создаваемой вентиляторами, может увеличить общие тепловые потери здания на 30-35 градусов. 70% над тем же зданием с лучистым обогревом пола.

    Размеры труб и насосов

    Трубопроводы и насосы подходящего размера необходимы для обеспечения здания достаточным количеством тепла. После того, как вы завершите расчет теплопотерь в здании, вы можете определить размер трубы и насоса для подачи тепла.Для того, чтобы добиться успеха, необходима пара информации. Вам понадобится:

    — График падения давления для трубопровода, который вы хотите использовать
    — График производительности насоса от производителя насоса

    Давайте продолжим расчет потерь тепла, который мы использовали для магазина Гэри, чтобы проиллюстрировать этот процесс. Гэри нужно проложить трубу под землей от уличной печи до магазина, чтобы обеспечить тепло. Его уличная печь находится в 80 футах от цеха, и к тому времени, когда он доберется от зоны подключения в задней части печи до зоны коллектора напольного отопления в цехе, ему понадобится 100 футов трубы в каждую сторону.Гэри собирается использовать изолированные трубы Kitec для выполнения этой задачи и приобрел диаграмму падения давления, показывающую характеристики потока для трубы.

    Используемая здесь формула:
    галлонов в минуту = БТЕ / дельта T / 500
    Где:
    галлонов в минуту = требуемый расход воды в галлонах США в минуту
    BTU = потери тепла в здании
    Delta T = желаемое падение температуры воды. Обычно от 20 до 40 F. для печи
    на открытом воздухе.
    500 = Это постоянное число для воды.если вы используете смесь гликоля, используйте
    470 для смеси 50/50.
    Гэри нацелился на дельту Т 30 F. Это приемлемо как для наружной печи
    , так и для системы лучистого теплого пола в его магазине. Расчет расхода
    Гэри выглядит следующим образом:
    галлонов в минуту = BTU / DeltaT / 500
    галлонов в минуту = 62000/30/500
    галлонов в минуту = 4,13

    Гэри требуется 4,13 галлона в минуту, чтобы доставить количество тепла, необходимое его цеху при расчетных условиях
    , и не допускать, чтобы температура возвратной воды была выше 30 F.на
    меньше температуры подаваемой воды.

    Выбор правильного размера трубы

    При выборе размера трубы важно не делать слишком маленькую или, в некоторых случаях, слишком большую. Лучше всего установить скорость от 2 до 4 футов в секунду для этих основных линий, питающих здание. Если ваша скорость слишком высока, это вызывает чрезмерное трение между водой и трубой, что также увеличивает размер насоса, необходимого для подачи необходимого количества воды.Это повышенное трение в некоторых крайних случаях может вызвать эрозию и износ трубы. Если труба слишком большая, скорость вашей воды падает, и у вас могут возникнуть проблемы с выводом воздуха из системы при запуске, поскольку вода будет двигаться слишком медленно, чтобы удалить воздух. Глядя на диаграмму, труба диаметром 1 дюйм имеет скорость 1,53 фута / с при 4 галлонах в минуту. Это все равно сработает, но может быть немного сложно выпустить воздух. Труба 3/4 дюйма имеет скорость 2,52 фута / с и хорошо подходит для этих требований.

    Расчет падения давления

    Нам нужно знать общий напор (или перепад давления), который создаст весь контур, чтобы рассчитать размер насоса. Мы знаем, что Гэри нужно 100 футов трубы в каждую сторону, чтобы идти в магазин и обратно, так что получается 200 футов. Если мы снова посмотрим на диаграмму трубопровода для трубы 3/4 дюйма, мы увидим, что падение давления 1,28 фунта на квадратный дюйм на каждые 100 футов трубы при 4 галлонах в минуту. Если у нас 200 футов трубы, у нас будет падение давления 2,56 фунтов на квадратный дюйм от насоса в наружной печи до «холодного» соединения в наружной печи.Нам также необходимо учесть некоторое трение для фитингов и клапанов в контуре, поэтому мы добавим 10% к потерям в трубе, что в сумме составит 2,82 фунта на квадратный дюйм. Если мы посмотрим на диаграмму насосов ниже, вы заметите, что они измеряют падение давления в «футах напора». Чтобы получить эту единицу измерения, умножьте свои фунты на квадратный дюйм на 2,31. У Гэри 2,82 фунта на квадратный дюйм x 2,31 = 6,5 футов напора.

    Выбор насоса

    Теперь мы знаем, какой размер трубы мы используем и сколько воды нам нужно нести, чтобы мы могли начать процесс определения размеров насоса.

    Нам нужен насос, который может производить 4,13 галлона в минуту на высоте 6,5 футов. На приведенной выше диаграмме показаны несколько моделей насосов, но многие из них меньшего размера не предназначены для этого применения. Мы рассмотрим модели 007 и 008. Нам нужно нанести точку на диаграмме, где наш расход пересекает падение давления в футах напора. Внизу диаграммы указано количество галлонов в минуту, поэтому проведите прямую линию примерно от 4 галлонов в минуту. Теперь с левой стороны проведите горизонтальную линию примерно на расстоянии 6,5 футов от головы.Там, где пересекаются две ваши линии, находится ваша цель для накачки. Для того, чтобы насос мог удовлетворить ваши потребности, ваша целевая точка насоса должна находиться под линией, показанной как кривая насоса. Если мы посмотрим на кривую насоса 007, он может составлять до 11 футов напора при нулевом расходе и может двигаться до 23 галлонов в минуту при нулевом напоре. Если бы нам потребовалось 10 галлонов в минуту на высоте 10 футов, насос 007 не смог бы этого сделать, мы находимся за пределами характеристики насоса. Нам нужно всего 4 галлона в минуту на высоте 6,5 футов, чтобы 007 легко справился со своей задачей.Мы также могли бы использовать 008 и при необходимости преодолеть больше напора. Выбирая насос, вы хотите, чтобы он был достаточно большим, но не слишком большим. Если бы вы использовали 0013 на петле Гэри, вы бы потратили энергию на работу более мощного двигателя и, возможно, подняли бы нашу скорость потока выше, чем наша безопасная зона 4 фута / с. В системе Гэри его фактическая скорость потока будет выше 4 галлонов в минуту, так как насос всегда будет проталкивать столько воды, сколько сможет, через контур. По мере увеличения скорости потока увеличивается и падение давления (футы напора), и здесь мы можем фактически получить 6 или 7 галлонов в минуту через контур, что означает только то, что наша вода вернется в наружную печь теплее.

    Высота

    Еще одна вещь, о которой следует помнить, — это то, насколько высоко вам нужно поднять воду в трубопроводной петле. Если ваш трубопровод поднимается выше уровня воды в наружной печи, вам нужно добавить один фут напора на каждый фут, который ваша труба выше, чем уровень воды в печи. Это необходимо только для заполнения системы, так как после заполнения трубы вес воды в трубе, идущей вниз, компенсирует дополнительный толчок, необходимый для подъема воды. Если бы у нас был водонагреватель под потолком, который был бы на 15 футов выше уровня воды в печи, мы бы никогда не получили туда воду с помощью нашего насоса 007.Распространенное заблуждение состоит в том, что если ваш трубопровод идет выше расширительного вентиляционного отверстия на вашей наружной печи, вода будет вытекать из верхней части вашего расширительного вентиляционного отверстия. Это может случиться, но предотвратить это очень легко. Если у нас есть блочный нагреватель на 15 футов выше, чем вентиляционное отверстие на наружной печи, мы обычно устанавливаем вентиляционное отверстие в самой высокой точке трубопровода, где вода направляется вниз. Если размер нашего насоса соответствует требованиям, мы сможем закрыть клапан на возвратной линии, а при работающем насосе открыть ручной воздушный клапан и удалить весь скопившийся там воздух.Если насос выключается, а вентиляционное отверстие закрывается, вода будет «зависать» в системе, и во всех трубопроводах будет отрицательное давление, которое выше уровня воды в печи. Если после этого было открыто вентиляционное отверстие, воздух попал бы в вентиляционное отверстие и позволил воде стекать обратно в печь. Если бы печь была полностью заполнена, вода выталкивалась бы из расширительного отверстия на печи.

    Домашнее водяное отопление

    Использование уличной печи для нагрева горячей воды для бытового потребления — это еще один способ сократить расходы на электроэнергию.Эти компоненты часто окупаются быстрее, чем любая другая часть системы отопления. Паяные пластинчатые или кожухотрубные теплообменники компактны, безопасны и обеспечивают очень высокую скорость теплопередачи. Перед включением одного из этих агрегатов в систему бытового водоснабжения необходимо учесть несколько моментов. а) Какой тип жидкости используется в вашем наружном контуре печи? Если это чистая вода или нетоксичный гликоль, вы в хорошей форме. Если вы используете какой-либо другой тип антифриза (автомобильный или этиленгликоль) или какие-либо добавки, которые могут быть вредными для потребления человеком, вам необходимо внести некоторые изменения.Хотя теплообменники предназначены для разделения теплоносителя и бытовой воды, утечка все же возможна. Каким бы маловероятным это ни было, особенно при использовании уличной печи в открытой системе, утечка может привести к смешению теплоносителя с бытовой водой. Если вы используете неподходящую жидкость, это может нанести вред людям или животным, потребляющим эту воду для бытовых нужд. б) У вас есть «жесткая» вода? Если у вас возникли проблемы с чрезмерными отложениями минералов на кранах и другой сантехнической арматуре, вы также можете столкнуться с проблемами из-за отложений в пластинчатом теплообменнике.На схеме установки показаны промывочные порты для этой цели, но вы не хотите делать это очень часто, поскольку это требует дополнительного времени и оборудования. Вы можете изучить фильтр или средство для смягчения воды, чтобы сделать этот вариант более удобным для пользователя.

    Трубопровод пластинчатого теплообменника для нагрева бытовой воды

    Пластинчатый теплообменник обычно является первым компонентом первичного контура после насоса. Важно установить теплообменник так, чтобы самая длинная сторона была вертикальной, чтобы воздух мог беспрепятственно выходить.При подключении трубопровода убедитесь, что теплоноситель и вода для бытового потребления проходят через теплообменник в противоположных направлениях. На схемах это указано стрелками на блоке. По возможности позвольте стороне теплоносителя перекачиваться через пластину, а воде для бытового потребления стечь вниз. Бытовая система работает при более высоком давлении, и ей легче спустить воздух вниз и из пластин. На бытовой стороне теплообменник подключен последовательно с баком для горячей воды.

    В работе (см. «Схема промывки тарелки»)

    При использовании уличного бойлера шаровые краны 7A и 7B должны быть ОТКРЫТЫ. Клапан 7C между двумя тройниками должен быть ЗАКРЫТ. Это заставит воду для бытового потребления пройти через теплообменник, прежде чем она попадет в резервуар для горячей воды. При правильной работе вода должна выходить из теплообменника с температурой выше, чем заданная температура бака горячей воды для элементов или горелки. Бак для горячей воды не должен гореть, если вода не используется в течение длительного периода времени.В этом случае резервуар будет медленно отдавать тепло в комнату, и резервуар будет гореть, чтобы поддерживать желаемую температуру и быть готовым к использованию в любое время. Если вам нужно обойти теплообменник на бытовой стороне, вы можете закрыть клапан 7A или 7B и открыть клапан 7C. НЕ закрывайте одновременно 7A и 7B. Это может вызвать чрезмерное повышение давления в пластинчатом теплообменнике, что может привести к преждевременному выходу из строя.

    Промывка теплообменника

    Если вы замечаете плохие температурные характеристики пластинчатого теплообменника, это может быть вызвано чрезмерным накипью (минеральными отложениями) на пластинах теплообменника.В этом случае внутреннюю сторону устройства можно промыть средством для удаления накипи, чтобы удалить эти отложения. Проконсультируйтесь с производителем теплообменника по поводу подходящего решения, используемого для этой цели. Небольшой насос-пони, три коротких (от 6 до 8 футов) куска садового шланга и ведро объемом 5 галлонов хорошо подойдут для этого проекта. Некоторые компании также производят удобные «тележки для промывки» со всем этим оборудованием, готовым к работе.

    Промывка теплообменника

    См. «Схема промывки тарелки»
    1 — Перед промывкой закройте шаровые краны 7A, 7B и 7C.
    2 — Слейте воду из теплообменника, открыв отстойники 5A и
    5B.
    3 — Наполните ведро приблизительно на половину рекомендованным промывочным раствором. Навинтите
    один конец короткого садового шланга на отстойник 5A, а другой конец — на 5B.
    Присоедините противоположный конец шланга от 5A к выпускному отверстию «пони» насоса и
    шланг от 5B подайте в ведро. Третий шланг присоединяется к впускному отверстию насоса «пони»
    , а другой конец погружается в жидкость в ведре.
    4 — Откройте отстойники 5A и 5B. Запустите насос «пони» и дайте ему
    циркулировать раствор через теплообменник в течение времени
    , рекомендованного производителем.
    5 — Поменяйте местами шланги на отстойниках 5A и 5B и закачайте жидкость
    в противоположном направлении через пластинчатый теплообменник, чтобы удалить как можно больше накипи
    .
    6 — Эту процедуру, возможно, придется повторить несколько раз, чтобы избавиться от всех отложений.
    После того, как теплообменник будет полностью очищен, необходимо смыть чистящий раствор
    с пластинчатого теплообменника.Это необходимо делать осторожно, чтобы
    не загрязнил бытовую воду промывочным раствором.

    1 — Первые закрытые отстойники 5A и 5B. Шланг, присоединенный к отстойнику 5B
    , следует вывести в пустое ведро.
    2 — Откройте отстойник 5B и дайте раствору стечь в ведро.
    3 — Медленно откройте шаровой кран 7A на линии бытовой воды, питающей теплообменник.
    Это позволит смыть раствор для удаления накипи в ведро. Позвольте этому слить несколько ведер с водой
    .Обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя.
    4 — Закройте шаровой кран 7A и отстойник 5B. Протяните шланг от сборщика отстойника
    5A в ведро.
    5 — Откройте отстойник 5A, шаровой кран 7C и 7B. Это промоет теплообменник
    пресной водой в обратном направлении. Позвольте этому смыть несколько ведер с водой.
    6 — Повторяйте шаги с 1 по 5 до тех пор, пока не убедитесь, что весь раствор средства для удаления накипи
    был удален.
    7 — Закройте все клапаны, снимите шланги и верните шаровые клапаны в желаемое рабочее положение
    .Опять же, обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя
    .

    Иллюстрации

    Иллюстрация Детали Справка

    Воздухообрабатывающий агрегат

    Типичный кондиционер, который может быть установлен в гараже, мастерской, сарае или теплице.

    Воздухонагреватель

    Типовой водонагреватель, который может быть установлен в гараже, мастерской, сарае или теплице.

    Резервный электрический котел (переключение вручную)

    Чтобы перейти от использования наружной печи к резервному котлу, просто поверните трехходовой шаровой клапан на входе насоса первичного контура в противоположном направлении.Это предотвратит нагрев наружной топки резервным котлом. Убедитесь, что наружная печь была должным образом отключена, как указано в руководстве пользователя, и что у вас есть достаточное количество гликоля в системе для предотвращения замерзания наружных трубопроводов. Если наружная печь все еще работает, а трехходовой клапан находится в положении резервного котла, это может вызвать перегрев наружной печи и, возможно, выкипание. Если резервный котел менее экономичен в эксплуатации, чем водонагреватель, теплообменник воды для бытового потребления должен быть отключен, как описано на стр. 19 «Работа», чтобы водонагреватель мог самостоятельно удовлетворить свои потребности.Убедитесь, что на резервном бойлере установлен расширительный бак под давлением надлежащего размера, чтобы приспособиться к расширению / сжатию в системе. Это очень важно. Если клапаны, идущие к наружной печи, закрыты, расширение жидкости должно куда-то идти, иначе в системе может произойти разрыв.

    Советы и рекомендации по отоплению уличным дровяным котлом

    Последнее обновление: 5 апреля 2019 г., 09:41

    Автор: Ken Farabaugh

    Для обогрева нашего выставочного зала мы используем центральный котел E-Classic 2400, который мы приобрели в компании Dale Temple of Temple of Temple Plumbing & Heating в Вестминстере, штат Вермонт.Мы сжигаем древесные отходы (от производства мебели) и деревья, которые нужно вырубить в нашем лесу.

    Устойчивое отопление Стоунхерста

    Моя жена Пегги и я основали компанию по производству экологически чистой мебели в 2005 году. С годами бизнес рос, и в сентябре 2012 года мы приобрели Стоунхерст, историческое здание и бывший горнолыжный курорт в Верноне, штат Вермонт. Цель заключалась в том, чтобы отреставрировать собственность и создать уникальное место для покупок деревянной мебели, сделанной в Вермонте. Мы решили инвестировать в дровяной котел для обогрева отремонтированного дома.Пегги хотела избежать использования ископаемого топлива, а я хотела использовать множество поваленных на территории отеля деревьев.

    Мы выбрали модуль Wi-Fi FireStar XP, который предоставляет данные о производительности в реальном времени, рабочие данные, графики и графики с течением времени. Я также настроил текстовые сообщения и электронные письма, чтобы предупреждать меня о потенциальных проблемах.

    Наружные дровяные котлы прошли долгий путь

    Дровяные котлы для установки вне помещений стали очень эффективными, и за последнее десятилетие их технология претерпела значительные изменения. Они могут обжечь практически любую древесину (кроме химически обработанной).У нас есть центральный котел E-Classic 2400 с опцией модуля удаленного мониторинга, приобретенный в декабре 2012 года. Теперь, имея за плечами ~ пятилетний опыт работы, я почувствовал, что пришло время поделиться своим опытом с другими, кто, возможно, рассматривает возможность установки котла. . Я также участвовал в практических занятиях по управлению лесным хозяйством, поскольку это ключ к нашей стратегии (и, вероятно, вашей тоже).

    Удивительно, но дым с нашим котлом бывает редко.

    Преимущества

    • В Вермонте топливо для отопления доступно и в изобилии.
    • Беспорядка в помещении нет.
    • Дым почти нет. Котел настолько эффективен, что вы, как правило, не можете сказать, что он работает, если не увидите тепловые волны, исходящие от трубы.
    • Дровяные котлы для установки вне помещений включают опцию, позволяющую осуществлять удаленный мониторинг, который отправит вам электронное письмо или текстовое сообщение, если возникнут какие-либо проблемы. Вы можете следить за производительностью котла на своем iphone, чтобы узнать, когда пора добавить дрова.
    • Зола котла минимальна в холодную погоду, когда котел горячий.В более мягких условиях котел работает немного холоднее, что приводит к большему накоплению золы.
    • Мы можем заполнить топку дровами, обрезанными до 30 дюймов, давая 3 дюйма с каждого конца для потока воздуха примерно 10 раз, прежде чем вычистить золу. Количество золы обычно составляет примерно 2 полных лопаты.
    • После загрузки котла вы почувствуете запах дыма… лол, если вам нравится этот аромат.

    Дистанционный контроль обеспечивает уверенность в том, что котел работает должным образом.Я могу видеть температуру воды и реакционной камеры, время горения и режим печи в реальном времени с помощью моего iPhone.

    Вызовы

    • После загрузки котла от вас будет пахнуть дымом
    • Понимание того, как поддерживать химический состав котловой воды. Важно предотвратить коррозию трубопроводов и компонентов. Это несложно, но вы должны проверять химический состав не реже одного раза в год или после добавления дополнительной воды.
    • В уличном дровяном котле можно сжигать любую древесину, однако есть обратная сторона, если древесина мягкая, как сосна или болиголов, то есть скопление креозота в отверстиях для впуска воздуха.

    Мы пытаемся вычистить часть хвойных пород на нашей территории, чтобы позволить нашим саженцам лиственных пород расти.

    Основные сведения о котле

    Несколько примечаний о том, как работает большинство уличных дровяных котлов:

    • Котел включается и выключается для поддержания температуры котловой воды от 170 до 185 градусов F.
    • Из дерева, которое горит, образуется угольный пласт. Горячие угли падают в зону, называемую реакционной камерой, которая действует как доменная печь, что приводит к газификации древесины, которая затем сжигается.
    • Воздух для горения в топку подается вентилятором, который нагнетает воздух в топку через отверстия с электромагнитным управлением.
    • Обычно имеется два прохода диаметром приблизительно 2 дюйма, которые работают независимо в зависимости от температуры воздуха для горения, подаваемого в теплообменник для нагрева воды.
    • При сжигании мягкой древесины в этих местах образуется креозот, и они начинают закупориваться. Они потребуют периодической чистки, и частота будет зависеть от того, сколько древесины хвойных пород сжигается.

    Наша профессиональная лесничая Линн Левин убедила нас получить сертификат American Tree Farm. ATF — это независимая третья сторона, которая гарантирует, что мы соблюдаем 8 важных стандартов устойчивого развития на нашей земле. Хорошее лесопользование требует стратегической заготовки древесины, чтобы у нас был постоянный источник топлива.

    Экономика лесного хозяйства

    • Мы управляем нашим лесом с целью увеличения урожайности древесины лиственных пород, поэтому хвойные породы (наши сосны и болиголовы) необходимо удалить, чтобы раскрыть полог леса и позволить саженцам твердых пород расти.Нам повезло, что этим занимается наш профессиональный лесничий Линн Левин.
    • Вам понадобится лесозаготовительная техника для вырубки деревьев в лесу (или вы можете нанять лесоруба).
    • Чтобы вырубка деревьев была выгодной для лесозаготовительной машины, необходимо иметь достаточное количество пиловочных бревен, чтобы оправдать перемещение оборудования на строительную площадку. Это потребует прогулки по лесу и разметки деревьев, чтобы лесоруб знал, что рубить.
    • Очевидно, что необходимо выполнить некоторую работу по распиловке, расколу и штабелированию древесины.Вам также необходимо уметь правильно эксплуатировать и обслуживать бензопилу.
    • Дровокол очень важен, но если вы потеряете фокус на долю секунды, это может привести к серьезной травме. Дровокол очень неумолимый. Вы должны никогда не спешить с при использовании разделителя журнала (я потерял палец).

    Мы проходим около 12-16 деревянных шнуров каждый год, в зависимости от зимней погоды — это нагревает около 5000 квадратных футов в нашем выставочном зале в Стоунхерсте.

    Убедитесь, что древесина высохла

    Используемая древесина будет определять эффективность котла, она должна быть хорошей и сухой.Мы научились вести инвентаризацию древесины за 2 года. Покрытие верхней части деревянной стопки пластиком помогает процессу высыхания. Деревянная штабеля должна иметь хороший воздушный поток вокруг нее и около 2 лет времени, чтобы позволить значительную сушку, которая ограничит объем периодической очистки форсунок впуска воздуха для горения.

    Панель управления Firestar показывает температуру воды и реакционной камеры, а также подключение к Интернету.

    Проблемы с обслуживанием

    Есть определенные критические компоненты, которые в случае выхода из строя котла перестанут подавать тепло, и целесообразно провести инвентаризацию этих частей.Эти детали включают: дверную прокладку, циркуляционный насос / двигатель котла, один запасной соленоид, датчик температуры реакционной камеры и датчик температуры воды.

    Наш выставочный зал и офисы в Стоунхерсте занимают около 5000 квадратных футов. Мы используем 12-16 деревянных шнуров в год для отопления.

    Советы и советы

    В современных дровяных котлах для наружного применения используется передовая технология газификации, обеспечивающая высокий КПД. Если у вас есть запасы древесины и оборудования, или пара крепких подростков, которые делают резку, раскол и штабелирование, или вам нравится использовать бензопилу, или если вам просто нравится упражнение, это хороший способ обеспечить здание теплом.

    Я считаю, что лучше установить по умолчанию больше, чем меньше, в том, что касается размера котла. Чем больше ящик, чем больше куски бревен вы разрезаете, тем меньше разрезов для большего количества топлива. Резать, раскалывать и складывать дрова — это весело! Подумайте о Томе Сойере … Оставайтесь там в тепле и безопасности!

    Обновление и испытания дровяного котла сезона 2018-19 гг.

    Что ж, еще один отопительный сезон почти позади!

    Этой зимой в холодный день (15 градусов) в декабре между Рождеством и Новым годом наружный котел начал отключать выключатель питания котла GFCI на 15 А в главном здании.GFCI мог быть сброшен, однако периодически продолжал отключать выключатель примерно раз в неделю. Ничего не обнаружено ни на главном распределительном щите отопления, ни на котле.

    7 февраля отключился GFCI, и были сняты показания тока на всех трех насосах зоны, а также при включении электроники. Ниже приведены показания:

    • Цепь включения — 0,245 А
    • Всего с работающим насосом Зоны 1 — 3,64 А
    • Всего с работающим насосом Зоны 2 — 4.26 ампер
    • Всего с работающим насосом Зоны 3 — 5,24 А (значительно ниже номинального тока 15 А для GFCI)

    12 февраля в котле пропало питание, и на этот раз GFCI не сбрасывался. Из-за предыдущих исследований в центре внимания оказался котел снаружи.

    Новый модуль удаленного мониторинга был установлен ранее в этом сезоне после того, как в октябре вышел из строя цифровой источник питания для удаленного мониторинга, поэтому все соединения были проверены.Осмотр показал, что соединение вентилятора повреждено из-за перегрева. Один из трех проводов на пластиковом разъеме был деформирован и почернел сильнее остальных. Из-за особенностей окружающей среды покрытие черной пылью на этом корпусе не редкость, поэтому все пришлось протереть, чтобы увидеть это.

    Это соединение, по-видимому, периодически увеличивало дифференциальный ток, который обнаруживал GFCI. Рядом с энергокомпанией проводились некоторые работы на линии, которые могли периодически влиять на сетевое напряжение, усугубляя проблему.

    К счастью, у меня был запасной вентилятор, который мы могли установить. Старый вентилятор был отключен, разъем почистили, как могли, и установили новый вентилятор. С самим вентилятором не было ничего плохого, это было просто соединение с высоким сопротивлением, которое перегревало соединение и вызывало состояние дифференциального тока и последующее срабатывание выключателя.

    В руководстве по классическому центральному котлу говорится, что в конце отопительного сезона необходимо смазать этот вентилятор маслом 3-в-1 со стороны двигателя, и вы должны снять его, чтобы сделать то, что связано с отключением этого разъема.Я предполагаю, что в процессе отсоединения этого разъема один из проводов немного смещался или ослаблялся, что приводило к соединению с высоким сопротивлением. Сейчас 28 марта, и никаких дополнительных проблем не обнаружено.

    Если вы читали мой первый блог о котле, я подчеркнул важность наличия некоторых важных запчастей. При температуре 15 ° F на улице это причина того, почему важные запасные части важны, когда вы полагаетесь на дровяной котел на открытом воздухе для получения большей части тепла.

    Счастливого нагрева!

    Зайдите и посмотрите, подходит ли вам уличный бойлер

    Мне не платят за это — мне просто очень нравится котел, и я хочу связаться с другими, которые, возможно, рассматривают его.Не стесняйтесь зайти в Стоунхерст и проверить наш.

    Дровяная печь с контуром горячего водоснабжения

    Хотел бы я скопировать и вставить то, что я написал месяц или около того назад. Вот сенсация.

    25 лет назад у нас появилась дровяная печь с водяными змеевиками. Сработало отлично, за исключением того, что окружающая среда внутри дровяной печи настолько суровая, что змеевики прослужили 2 года, и они давали утечки, вызывая много повреждений и очистки. Когда вы пытались удалить неисправных зверей, это было почти невозможно! Вы когда-нибудь пытались вынуть болт из печи, глушителя и т. Д. После того, как он неоднократно нагревался и охлаждался? Практически невозможно.Нам приходилось вырезать их и часто нагревать и охлаждать, трубы нужно было разрезать, и они были похожи на самурайские мечи. После этого мы вставили новые и должны были просверлить новые отверстия и заделать их заново, так как старые болты не двигались. Короче говоря, трубы прослужили пару лет из-за окружающей среды, их невозможно было достать, новые почти невозможно было вставить обратно, а эта печь была предназначена для их использования! После нескольких лет и пары замен они вышли и остались.

    Почему в современных печах нет водяных змеевиков? Потому что они высасывают тепло из огня и делают практически невозможным достижение высоких температур, необходимых для достижения эффективности печей, одобренных Агентством по охране окружающей среды.Если вы поместите водяные змеевики В свою печь, вы поместите себя в мой абзац выше, и ваша печь будет работать менее эффективно, вызовет образование креозота, вам понадобится больше дров для компенсации и т. Д. И т. Д.

    Затем кто-то пришел Идея обернуть змеевики из резервуара для воды вокруг дымохода вашей печи. Что ж, в наши дни печи пропускают в дымоход ровно столько тепла, сколько нужно, чтобы получить надлежащую тягу и предотвратить образование креозота. Обертывание змеевиков вокруг дымохода отводит тепло из выхлопных газов, и у вас больше не остается достаточно тепла для сквозняков, креозотовых форм, без надлежащей тяги ваши ожоги ужасны, вы курите дом и попадаете в опасное положение.

    Я рекомендую вам приобрести водонагреватель с электрическим подогревом, они хорошо дополняют вашу солнечную батарею, и вы не получаете потерь в режиме ожидания. Почти все пользователи ГВС на солнечной энергии имеют резервное электрическое питание от солнечной энергии на случай облачных периодов. Хорошо для вас, рад, что вы это делаете. Через несколько лет я планирую это сделать. Могу я порекомендовать вам сначала заменить черепицу? Солнечные панели сегодня обычно служат около 30 лет. Вы же не хотите ставить их на крышу, которая требует замены через 5-10 лет. Если вы приехали из Новой Зеландии (отсюда и киви), ваша страна разработала технологию вторичного ожога.В США и Канаде его настраивают (наши законы более строгие) и используют вместо каталитических нейтрализаторов в печах). Вторичный ожог, вероятно, для вас старая технология.

    Какие плюсы и минусы отопления дровами?

    Сгорел на новостях о выборах? Мы тебя поймали. Вернитесь к нашему выпуску 2019 года о топливе, которое согревает вас дважды.

    Примечание редактора: Как всегда, мы рекомендуем слушать аудио! Мы выпустили эту серию 11 января 2019 года.Чтобы прослушать исходный звук, прокрутите страницу вниз.

    Зимой Коко и Эммет Мозли сохраняют в своем фермерском доме тепло и уют с помощью старинной дровяной печи — и Коко задается вопросом о преимуществах и недостатках их источника тепла.

    Мозли живут в конце тупиковой дороги в Линкольне, в окружении национального леса Грин-Маунтин. У них есть лошадь, петух, 5-недельный ребенок и 135 акров леса. Они проводят год, управляя своей собственностью и вырубая ее, а зимой сжигают плоды своего труда: шесть веревок.

    Коко представила свое любопытство в Brave Little State , журналистском проекте VPR, ориентированном на людей. Каждый месяц мы отвечаем на вопрос о Вермонте, который был задан и проголосован вами, нашей аудиторией. Вопрос Коко — наш последний победитель:

    Кредит Эмили Корвин / VPR

    /

    VPR

    Наша отважная задающая вопросы Коко Мозли с мужем Эмметом и дочерью Луизой.Семья отапливает свой дом дровами, заготовленными на участке площадью 135 акров.

    «Каковы экологические и экономические преимущества дровяного отопления в Вермонте? И каковы тогда затраты на это?»

    Коко продолжает: «Я предполагаю, что, конечно, есть некоторые плюсы в том, чтобы не полагаться на ископаемое топливо. Но что еще здесь является частью истории? »

    Это смелый вопрос для человека, так влюбленного в свою дровяную печь. И Коко не одинока: согласно переписи населения США 2010 года, в Вермонте самый высокий процент первичных жилых домов, отапливаемых дровами.

    А для поклонников дровяной печи многие преимущества источника тепла очевидны: жаркость огня, сияние пламени. Романтика складывания дров и старый добрый янки — удовольствие от работы с топливом, которое нагревает вас вдвое. (Или трижды, или столько раз, сколько вам придется перебирать.) Плюс, если у вас есть лес на вашей собственности? У тебя бесплатное тепло.

    Но есть и минусы. Мы до них доберемся.

    Подпишитесь на Brave Little State бесплатно и не пропустите ни одной серии:

    Economic & amp; экологические преимущества

    Что касается преимуществ дровяного отопления, то вы не найдете более восторженного сторонника, чем Эмма Хэнсон.

    «Мы прекрасно понимаем, что отопление дровами», — говорит Эмма, которая работает координатором по энергии древесины в Департаменте лесов, парков и отдыха штата Вермонт.

    «Древесное топливо — это здорово, потому что в Вермонте, где 78% лесов покрыты деревьями, это наш местный возобновляемый и устойчивый ресурс», — добавляет она.

    Кредит Аарон Шрусбери

    /

    Эмма может привести блестящие статистические данные об отоплении дровами, как будто это ее работа — потому что это так.

    «Когда я говорю о дровах в Вермонте, мне больше всего нравится отмечать, что когда Вермонтер отапливается ископаемым топливом, из штата уходит 78 центов с каждого доллара», — говорит она. «Когда мы отапливаем древесиной местного производства, все обстоит наоборот. Итак, все эти деньги остаются здесь, в наших общинах, создавая рабочие места для наших соседей, сохраняя местное богатство. Это все те нечеткие, приятные вещи, которые вы получаете, когда покупаете продукцию на фермерском рынке, одна и та же идея ».

    У Эммы на ноутбуке есть наклейки с надписью «Местная древесина, местный товар» и «Покупай на месте, сжигай на месте».«Она говорит, что помимо экономии денег в экономике Вермонта, дровяное отопление почти всегда дешевле. В то время как цены на ископаемое топливо растут и падают, «вы видите, что древесное топливо просто радостно подпрыгивает вместе с ценой инфляции, действительно предсказуемо и действительно доступно», — говорит она.

    Итак, это два больших экономических преимущества. Что касается экологических преимуществ, очевидно, что когда вы сжигаете дрова, вы не сжигаете ископаемое топливо.

    Или, как выразилась Эмма: «Тепло от древесины намного более устойчиво, чем ждать, пока больше динозавров разложатся и создадут для нас больше нефти.

    И легко думать о дровах как о довольно зеленом, не так ли? Деревья, привет? К сожалению, у него есть некоторые экологические недостатки, о которых мы поговорим позже.

    Но что касается штата Вермонт, дровяное отопление является одним из ключей к достижению наших целей в отношении возобновляемых источников энергии. Комплексный энергетический план штата имеет общую цель — к 2050 году достичь 90% возобновляемых источников энергии; В рамках этого стоит цель к 2030 году получить 35 процентов наших потребностей в тепловой энергии за счет отопления на дровах.(По словам Эммы Хэнсон, в настоящее время этот показатель составляет около 21%.)

    Это подводит нас к еще одному экологическому преимуществу, о котором говорила Эмма.

    «Практически в каждой презентации я отмечаю, что работаю в Департаменте лесных парков и зон отдыха», — говорит Эмма. «И причина того, что Департамент лесных парков и зон отдыха заинтересован в сжигании большего количества деревьев, что может застать людей врасплох. «Почему вам это может быть интересно?» И это из-за здоровья леса.”

    Это может показаться нелогичным, но Эмма говорит, что лучший способ позаботиться о лесах Вермонта — вырубить их. Устойчиво. Потому что, если вы этого не сделаете — если нет сильной лесозаготовительной отрасли — леса не всегда могут быть лесами.

    «Жители Вермонта любят наш пейзаж и любят его внешний вид», — говорит Эмма. «И большая часть леса здесь находится в частной собственности, поэтому для того, чтобы это работало, эти землевладельцы должны иметь возможность получать этот небольшой доход, иметь здоровые рынки для высококачественной и низкосортной древесины от их земля.”

    Древесина высоких и низких сортов. Это важные категории в лесном хозяйстве. Плотники используют высококачественную древесину для изготовления деревянных полов, полов и тому подобного. Низкосортный — это дрова или щепа.

    «Или, в нашем районе, традиционно [низкосортная древесина] шла бы на бумажные фабрики, а бумажные фабрики в последние годы действительно переживали тяжелые времена», — говорит Эмма.

    Это потому, что без спроса на оба вида древесины — высококачественную и низкосортную — люди, владеющие лесными угодьями, не смогут получить от них такую ​​большую ценность.А это значит, что они с большей вероятностью его разовьют.

    «И это может быть всего 5 акров здесь и 5 акров там. Но именно тогда начинаешь видеть меньшие… участки », — говорит Эмма, имея в виду фрагментацию леса. «И согласно исследованию Гарварда, которое вышло почти два года назад, Вермонт теряет 15 000 акров леса в год из-за развития сельских и пригородных районов. И это то, что нас беспокоит ».

    Чтобы лучше понять, как выглядит устойчивое лесное хозяйство, мы отправляемся на лесозаготовительную работу.

    Снежным утром в государственном лесу Маунт-Мэнсфилд, в долине за горнолыжным курортом «Нотч контрабандистов», мы встретились с Джорданом Праттом и его отцом Доном, ветераном лесорубов. Компания Иордании, Pratt’s Forest Management, имеет контракт с государством на ведение лесозаготовок здесь.

    Джордан Пратт (слева) и его отец Дон говорят, что сильный рынок дров помог многим лесозаготовителям остаться в бизнесе. «Рынок дров помог многим лесозаготовителям выжить», — говорит Дон.

    К сожалению, в день нашего визита мужчины не работают, потому что по прогнозу ожидается дождь, и их следы не промерзли.Но Джордан объясняет основную концепцию выборочного управления лесоматериалами:

    «Если вы войдете в такой участок, и у вас много старовозрастной древесины, возьмите часть ее, оставьте часть расти. Возьмите часть вашего молодого поколения, которая не умеет хорошо разбираться в вещах, используйте ее в основном для дров или щепы и постарайтесь использовать все, что вы можете ».

    Пол Фредерик, который также присоединился к разговору, сравнивает эту практику с прополкой сада. Пол работает с Эммой Хэнсон, руководителем государственной программы по использованию древесины и энергии на базе древесины.

    «Вы хотите собрать урожай некоторых овощей, но при этом убедитесь, что вы также вырываете сорняки», — говорит Пол. «[Итак] этот низкосортный материал является своего рода сорняками, и в лесной стойке только так много солнечного света, и позволяя более качественной древесине иметь этот солнечный свет, он помогает ей расти немного быстрее и немного лучше.

    Состояние устанавливает условия, с которыми лесорубы должны согласиться, если они хотят войти на государственные земли; если вы не будете следовать лучшим практикам, вас могут закрыть.

    Кредит Анджела Эванси / VPR

    /

    VPR

    Пол и Диана Фредерик работают в Департаменте лесов, парков и отдыха штата Вермонт. Работая лесничим в округе Барре, Диана следит за продажей древесины в государственных лесах. Если регистраторы не следуют лучшим практикам, они могут быть отключены.

    Pratt’s Forest Management имеет хорошие отношения с государством — и благодаря растущему спросу на дрова, Джордан Пратт говорит, что бизнес также находится в хорошей форме.

    «В настоящее время мы заготавливаем гораздо больше низкосортной [древесины], чем высококачественной», — говорит он.

    А что касается управления лесным хозяйством и местными рабочими местами, это хорошо.

    «Я думаю, что этот рынок, рынок дров, помог многим лесозаготовителям выжить», — говорит Дон Пратт. «Дошло до того, что [лесорубы спрашивали]:« Пойдем ли мы сегодня на работу? »Насколько мне известно, ваше старшее поколение довольно хорошо сливало большую часть высококачественных бревен».

    «Рынка дров не было.Они не могли зарабатывать на жизнь этим », — добавляет Джордан. «В настоящее время для нас наши дрова — это больше, чем мы зарабатываем больше всего».

    Дон предполагает, что «молодое поколение» тоже влияет на свой выбор энергии.

    «Они просто не хотят видеть, как сжигают уголь, сжигают нефть. Если он невозобновляемый, не делайте этого », — говорит он. «Это все равно что смотреть, как поднимаются все эти солнечные панели. Ничего особенного. Думаю, это только начало ».

    Внутри автоматизированной котельной на щепе

    Не только люди стали больше интересоваться дровами.Учебные заведения тоже, в том числе Годдард-колледж в Плейнфилде.

    Колледж был построен на 200-летней ферме, большинство зданий здесь старинные. Но вверх по заснеженной гравийной дороге — большое новое здание. Сайдинг выглядит свежим со склада пиломатериалов, а из трубы вырывается дым. Внутри находится большая современная котельная на щепе. Он открылся в конце года. Его единственная печь отапливает 21 из 23 отапливаемых зданий Годдарда.

    До недавнего времени Скотт Бланчард был директором по оборудованию Годдард-колледжа.Недавно он устроился на работу в Messersmith, компанию из Мичигана, которая производила этот котел. Скотт провел последнее десятилетие в Годдарде, делая это растение реальностью. Скотт сияет за бородой и бейсболкой. Он указывает на два датчика, которые смотрят друг на друга через прозрачную корзину для щепы.

    Кредит Эмили Корвин / VPR

    /

    VPR

    Скотт Бланчард, бывший директор оборудования Годдардского колледжа, последние десять лет помогал заработать эти 2 доллара.5 миллионов современных котельных на щепе — реальность.

    «Это то, что говорит машине двигаться, этот датчик», — говорит он.

    Все автоматизировано, в красивой индустриальной хореографии. Датчики сообщают мотору о перемещении шнека. Шнек тянет щепу на конвейерную ленту, которая поднимается в бункер, а затем в печь.

    Рядом с печью Скотт показывает большой металлический резервуар.

    «Это то, что поддерживает чистое горение», — говорит он.

    Бак, по словам Скотта, улавливает крошечные частицы смолы, сажи и химикатов, которые в противном случае попали бы в дымоход.Идея состоит в том, чтобы уменьшить загрязнение воздуха. Этот так называемый «электрофильтр» не требовался и составлял треть стоимости проекта в 2,5 миллиона долларов.

    «Топливная печь, такая как у вас дома, вероятно, горит с эффективностью 40 процентов. Это горит примерно на 93 процента, — с гордостью говорит Скотт.

    Кредит Эмили Корвин / VPR

    /

    VPR

    Перед тем, как построить эту котельную, Годдард сжигал от 62 000 до 65 000 галлонов мазута в год для обогрева зданий.

    До того, как появилась котельная, в каждом здании в Годдарде была масляная печь. «Мы сжигали от 62 000 до 65 000 галлонов мазута в год», — говорит Скотт.

    Это было дорого. Особенно в начале 2000-х. Затем, в 2007 году, Годдард-колледж присоединился к Обязательству президентов американских колледжей и университетов в области климата. Скотт говорит, что «в основном это было обязательство сократить наш углеродный след, наше использование углерода». Цель Годдарда заключалась в том, чтобы к 2020 году достичь нулевого уровня выбросов углерода.

    Таким образом, колледж начал свой путь к использованию дровяной печи.Скотт говорит, что это было основано на теории, что «любой углерод, который вы выбрасываете, повторно улавливается. Вы знаете, если вы срубите дерево, вырастет другое дерево. Так что теоретически это углеродно-нейтральный ».

    Но не все считают, что дровяное отопление — даже такие высокотехнологичные котлы — это хорошая идея.

    «Вы видите эти два больших дерева, растущих в поле?» — спрашивает Рея Уилсон, двигаясь через раздвижные стеклянные двери через задний двор к котельной, примерно в 300 ярдах от нее. «Это здание.«

    Рея недолгое время была вице-президентом Годдард-колледжа еще в 1970-х годах. Но она и ее муж впервые узнали о проекте на общественном собрании для соседей Годдарда. Это было примерно десять лет назад.

    « И вообще моя первая мысль Как и все в Вермонте, было: «О, какая хорошая идея», — вспоминает Рея. «Все говорили, что он возобновляемый, экологичный и намного лучше, чем нефть, а почему бы и нет?»

    Кредит Рик Леви

    /

    Рик Леви

    Рея Уилсон, бывший вице-президент Goddard, живущая в нескольких сотнях ярдов от новой котельной, обеспокоена ухудшением качества воздуха, а также выбросами углерода.

    Затем, по словам Реи, она начала проводить исследования, «и первое, на что я думаю, мы пришли, — это проблемы со здоровьем из-за твердых частиц и тому подобного».

    Рик, муж Реи, страдает заболеванием легких. И когда Рея исследовала дровяные котлы, она начала читать о том, что происходит в организме, когда вы вдыхаете крошечные частицы древесного дыма. Она прочитала, что даже операции, подобные операции Годдарда, могут не улавливать мельчайшие — и, возможно, самые опасные — частицы.

    Но не только качество воздуха беспокоило Рею и Рика.

    «По мере того, как мы узнаем об этом, мы узнаем, что на материале CO2, на материале глобального потепления на углероде — это ужасно», — сказала Рея. «Фактически, в середине всего этого исследования мы вынули дровяную печь, которая была у нас в доме, потому что мы так беспокоились о проблемах со здоровьем и окружающей среде».

    Уилсоны заменили свою дровяную печь на сжиженный газ — пропан. И они присоединились к соседям, чтобы попытаться уговорить Годдарда перенести завод подальше от их района.Эти усилия задержали проект, но в конечном итоге потерпели неудачу.

    «Где болит»: загрязнение воздуха и последствия для здоровья

    Отказ от отопления на дровах не ограничивается соседями и их проблемами NIMBY. На самом деле это то, о чем наша спрашивающая Коко тоже задается вопросом.

    Коко говорит, что прошлой зимой она устроилась на работу к парню, у которого есть блог, рекламирующий древесное отопление, в том числе автоматические котлы на пеллетах.

    «Я начал помогать ему немного пообщаться с другими экологическими организациями и начал действительно осознавать, что не все участвуют в этом, — говорит Коко, — поэтому я думаю, что не совсем понятно… где это полезно и где болит.

    Чтобы узнать, где дрова болит, и если Рея Уилсон права, назвав это «ужасным», мы звоним Зои Чейф, научному сотруднику и научному сотруднику Корнельского университета.

    Зоя имеет докторскую степень. в области энергетики и ресурсов и степень магистра общественного здравоохранения. Она была ведущим автором отчета Всемирной организации здравоохранения о воздействии тепла на дровах на здоровье, а также научным сотрудником Пятого оценочного доклада Международной группы экспертов по изменению климата за 2014 год. Ее глава была посвящена изменению климата и здоровью.Другими словами, это ее залог.

    «Больше всего нас беспокоят крошечные, крошечные частицы», — говорит она — частицы вещества в дыме, которые меньше 2,5 микрон в ширину. Они называются PM2,5.

    ПОЖЕРТВОВАТЬ: Поклонник нашего шоу? Станьте постоянным участником, чтобы показать свою поддержку.

    «Что происходит, так это то, что частицы могут проникать глубоко в наши тела. И они могут проникать настолько глубоко в наши легкие, что фактически попадают в нашу кровь, а самые маленькие из них могут даже попадать в наш мозг », — говорит Зоя.Исследования показывают, что эти соединения могут быть канцерогенными, а также вызывать и обострять сердечные заболевания, болезни легких и астму.

    «В сообществе здравоохранения мы уверены, что на данный момент, я имею в виду, что все свидетельства указывают на тот факт, что не существует безопасного уровня воздействия твердых частиц, PM2,5. И поэтому даже до самых низких уровней, которые мы можем измерить, лучше подвергаться воздействию меньшего количества PM2,5, чем большего количества PM2,5 ».

    Зои говорит, что вдыхание древесного дыма хуже для детей, пожилых людей и всех, у кого проблемы с сердцем или легкими, например, муж Реи Уилсон Рик.

    Кредит Эмили Корвин / VPR

    /

    VPR

    Исследования показывают, что мельчайшие частицы древесного дыма могут быть канцерогенными, а также вызывать и обострять болезни сердца, легких и астму. Риск наиболее высок для детей, пожилых людей и всех, у кого проблемы с сердцем или легкими.

    Мы спросили Зои, чувствовала ли она когда-нибудь ухмылку, говоря миру, что древесный дым на самом деле вреден для них.

    «Безусловно, всегда», — сказала она, смеясь. «Это сложная тема для работы, потому что с ней не весело общаться. Мне действительно нравится разводить костры ».

    Однако есть несколько сдерживающих факторов. Во-первых, если вы живете на склоне холма, как Коко и Эммет Мозли, дым может довольно быстро улететь от вашего дома. А если нет, то это не постоянное загрязнение воздуха. В конце концов, частицы упадут на землю.

    Но частицы не перестают причинять вред, когда падают на землю.Они тоже могут быть вредны для земли. В частности (без каламбура) твердые частицы, известные как сажа.

    «Это довольно тревожно, особенно в таких регионах, как Вермонт, где часть года лежит много снега на земле», — говорит Зои. «Мы беспокоимся о том, что сажа падает на снег и снижает отражательную способность этой поверхности».

    Обычно снег отражает тепло обратно в атмосферу. Но когда черный углерод попадает на него, углерод поглощает тепло, тает снег и способствует изменению климата.Кроме того, древесный дым содержит другие вещества, вредные для окружающей среды, например, метан.

    Конечно, что бы вы ни поджигали, вы все равно будете выпускать дым. Но что касается загрязнения, древесина почти такая же грязная, как уголь. Что странно, потому что стимулы для современных проектов отопления на древесине, включая завод Годдарда, исходят от государственного так называемого Фонда развития чистой энергии.

    Но это отдельная история для другого дня.

    Помимо всех недостатков, есть и хорошие новости: не все древесное тепло загрязняет окружающую среду одинаково.Поэтому, если вы топите дровами, то, как вы это делаете, может иметь большое значение для качества воздуха.

    Ознакомьтесь с советами EPA по передовым методам сжигания древесины здесь.

    «Мне всегда нравится указывать на эту статистику, которая гласит, что домашние потребители древесного топлива используют 53 процента древесины, сжигаемой в штате. Но они создают 94 процента выбросов твердых частиц », — говорит координатор по древесной энергии Эмма Хэнсон, ссылаясь на данные Отдела качества воздуха Департамента охраны окружающей среды Вермонта.

    Эмма говорит, что статистика означает две вещи. Во-первых, большие сооружения, такие как Годдард-колледж, на самом деле горят довольно чисто. «И еще один вывод заключается в том, что частным пользователям действительно необходимо улучшить свою игру», — говорит она.

    Как и раньше, большинство из нас сжигает супер устаревшие печи. Или зеленое, заплесневелое, обработанное или окрашенное дерево, которое дымится и тлеет, а не раскаленно. Или что-то / все вышеперечисленное.

    Кредит lazart / istockphoto.com

    /

    istockphoto.com

    Дым, поднимающийся из трубы, может быть живописным, но это признак того, что дровяная печь или дрова не горят должным образом, что сказывается на качестве воздуха.

    «Когда вы едете по дороге и видите дым, выходящий из труб, это признак того, что что-то идет не так с печкой», — говорит Эмма. «Это выглядит так уютно, как будто это картина Нормана Роквелла, но это плохо влияет на качество воздуха».

    Но надежда есть! Потому что сжигать дрова в 2019 году не обязательно.Эмма говорит о трех категориях превосходного дровяного тепла:

    Современная дровяная печь: Новые печи намного лучше старых. Многие из них сертифицированы Агентством по охране окружающей среды на предмет чистоты и эффективности их горения. «Если вы не уверены [сертифицирована ли ваша плита EPA], если ваша плита была до 1990 года, это не… Так что это своего рода общее отключение».

    (Важное PSA здесь: ваш роскошный открытый камин? К сожалению, он потребляет огромное количество дров и фактически вытягивает из дымохода больше горячего воздуха, чем попадает в жилое пространство.«Камин — это полная противоположность отопительному прибору», — говорит Эмма.)

    Топка на древесных гранулах: Топка на гранулах работает не на дровах, а на маленьких гранулах из обработанной древесины. Вы покупаете их в больших мешках, и они выглядят как корм для кроликов. «Так что это немного удобнее, чем дровяная печь, потому что вы можете просто загрузить ее … и она может работать до трех дней в зависимости от размера вашего бункера».

    Котел или печь на древесных гранулах: Что круто в этой технологии, так это то, что если у вас есть обычный котел или печь, вы можете фактически переключиться на древесные гранулы, не заменяя все свои трубы, плинтус и т. Д.«Он работает точно так же, как сейчас ваша пропановая или масляная система. Это означает, что к вашему дому подъезжает грузовик, из него вылезает парень или девушка, прицепляется к вашему дому и доставляет топливо один или два раза в год. Затем прикосновением к термостату вы отапливаете свой дом указанным топливом, и все ».

    Бытовые котлы на пеллетах имеют немного более высокие выбросы твердых частиц, чем котлы на жидком топливе или пропане. Но пеллетные котлы — это большой шаг вперед по сравнению со старыми дровяными печами. По словам Эммы, одна дровяная печь, не имеющая сертификата EPA, производит столько же выбросов твердых частиц, сколько 200 пеллетных котлов.

    И дело не только в выбросах. Скажем, вы купили новую дровяную печь. Вы можете сжигать вдвое меньше дров, что экономит ваше время и деньги.

    Теперь переход на новую дровяную печь, печь на гранулах или котел на гранулах стоит недешево. Поэтому, чтобы побудить Vermonters сделать переход и помочь достичь наших целей в области возобновляемых источников энергии, Efficiency Vermont и Фонд развития чистой энергии прямо сейчас предлагают финансовые стимулы. Вы можете сэкономить от 800 долларов на дровяной печи до 6000 долларов на пеллетном котле — 7000 долларов, если вы являетесь участником Washington Electric Co-op.

    Узнайте больше о действующих льготах и ​​скидках здесь.

    Краткое резюме: дровяное отопление является местным и доступным по цене. А использование древесины для обогрева создает спрос на древесину, что может удерживать лесозаготовителей и застройщиков подальше от лесов.

    Но древесный дым загрязняет окружающую среду и здоровье человека. Однако, если вы правильно сожжете правильную древесину, вы сможете уменьшить количество загрязнения. И, если вы похожи на Мозли и живете вдали от соседей, которые могут страдать от астмы или болезней легких, загрязнение воздуха не может быть для вас главным фактором.

    «Может быть, сейчас хорошее время [спросить]: какова наша конечная цель или что мы измеряем?» — говорит Энди Фридланд, ученый по лесным экосистемам из Дартмутского колледжа. «Я утверждаю, что в конечном итоге нас волнует концентрация углекислого газа в атмосфере».

    Двуокись углерода. Энди говорит, что, поскольку леса в Новой Англии снова растут при хорошем управлении, справедливо будет сказать, что дровяное отопление, как правило, является возобновляемым. Но, говорит он, является ли дровяное отопление углеродно-нейтральным — это другой вопрос.

    И, просто предупреждение, мы остановимся на науке. Оставайтесь с нами!

    Во-первых, «уголь и древесина примерно одинаковы по содержанию углерода», — говорит Энди, если вы строго говорите о том, сколько CO2 выделяется на единицу энергии. «Большинство людей этого не осознают».

    Большая часть углерода будет реабсорбирована, если на его месте вырастет новое дерево. Но на это уходит от 60 до 100 лет. И, по словам Энди, у нас может не так много времени.

    В октябре U.Группа N. по изменению климата выпустила свой последний доклад об изменении климата. В нем говорилось, что нам, людям, необходимо резко сократить выбросы парниковых газов в ближайшее десятилетие. Если мы этого не сделаем, мы столкнемся с повышением уровня моря, еще большей засухой и большим количеством дней сильной жары.

    «Проблема в том, — говорит Энди, — чтобы то дерево, которое вы срубили, заменили деревом такого же размера, может потребоваться 60, 80, 100 лет. Так что насчет прошедших 100 лет? А как насчет сегодняшнего дня, когда, если вы согласны со мной, изменение климата — чрезвычайно важная проблема, если не самая важная проблема, стоящая перед человечеством.Что мы будем делать в это промежуточное время? »

    Вдобавок ко всему, Энди говорит, что обрезка древесины ускоряет выбросы CO2, так что выращивание нового дерева не поможет. Во-первых, объясняет он, вырубка деревьев пропускает больше солнечного света в лес, что ускоряет разложение, высвобождая больше углерода в атмосферу. Далее, по словам Энди, ученые все больше осознают, что вырубка деревьев также влияет на углерод, хранящийся глубоко в почве. Оказывается, при вырубке деревьев этот углерод также попадает в атмосферу.

    Итак, говорит Энди, сжигание дров для обогрева не является углеродно-нейтральным. Хотя, если вам нужно ждать от 60 до 100 лет, это будет намного ближе к углеродно-нейтральному, чем сжигание ископаемого топлива.

    «Погодите-ка!» Энди перебивает.

    Он не говорит, что вам следует перестать сжигать дрова. Мы живем в Вермонте, нам нужно тепло, и, по его словам, «нет чистого источника энергии». На самом деле, это одна из любимых мантр Энди: «Любой выбор энергии паршивый. Так что не рассказывай мне о той чистой солнечной энергии, которая исходит от твоего заднего двора.(Энди сообщает, что у него на заднем дворе есть солнечный трекер, но указывает, что «для его создания требовалась энергия».)

    Как и многие люди, с которыми мы говорили в этом эпизоде, Энди любит диверсификацию. В его доме есть солнечная энергия, дровяное отопление и масляная печь. Но он говорит, что самое важное, что вы можете сделать, чтобы сократить выбросы углерода, — это быть эффективным. Выключите термостат, изолируйте свой дом и, если можете, модернизируйте свою технологию для повышения эффективности, независимо от вашего топлива.

    «Это вполне могло быть при определенных обстоятельствах, — говорит он, — использование дерева могло бы быть лучшей из множества паршивых альтернатив».

    Об уюте и нашем стихийном существовании

    После сообщения об этом эпизоде ​​мы перезваниваем Коко Мозли, чтобы сообщить ей, что мы обнаружили.

    Выслушав нас, Коко говорит следующее: «Мы ни за что не изменимся и не будем сжигать дрова».

    «Знаешь, — продолжает она, — меня, наверное, критиковали бы за то, что мы говорим об окружающей среде, но мне кажется, что с дровяной печью мне просто становится теплее.»

    Коко говорит, что они с мужем Эмметом обсуждали покупку новой, более современной дровяной печи. И еще утепляют подвал. Но чем больше она думает об этом, тем больше чувствует:

    «Зима на Северо-Востоке становится более терпимой. Потому что у вас есть центральный очаг. Что, я думаю, имеет отношение к некоему элементарному существованию для нас и людей в целом. Огонь — это тепло. В то время как просто включаю термостат, я не знаю, есть ли у него такое же сердце.”

    Мы можем количественно определять углерод, эффективность и качество воздуха, пока пламя не утихнет. Но уют: как это измерить?

    Мы перевыпустили этот эпизод в нашем подкасте в пятницу, 6 ноября 2020 г. Когда мы снова связались с нашим задавателем вопросов Коко, мы получили это обновление:

    Мы сделали некоторые ремонтные работы в нашем доме, открылись внизу и оскорбляя наш подвал и чердак. Мы также перешли на более эффективную и более чистую дровяную печь на топочном камне. Мы по-прежнему отапливаем в основном дровяную печь, но также имеем тепловой насос для резервного или дополнительного тепла.

    Большая часть этой работы была продиктована тем, что мы узнали от Brave Little State. Мы хотели сохранить слух с помощью дерева, но мы знали, что должны делать это лучше.

    У нас все хорошо. Луизе два (!) Года, и она любит складывать дрова. Я начал новую работу в качестве директора библиотеки в Бристоле, и у нас есть измерители влажности древесины, доступные для посетителей, чтобы проверить их сухость! Я все еще часто думаю об отоплении дровами.

    Слушайте оригинальный звук 2019 года здесь:

    Подпишитесь на Brave Little State бесплатно и не пропустите ни одной серии:

    Храбрый маленький штат является продукцией Общественного радио Вермонта.Нас поддерживают Инновационный фонд VPR и поддерживающие его члены. Если вам нравится это шоу, подумайте о том, чтобы стать им.

    Особая благодарность в этом месяце Джейку Марину, Дайане Фредерик и Эми Нойес. Наш редактор — Линн МакКри, а наша музыкальная тема — Тай Гиббонс. Другая музыка в этом эпизоде ​​была использована по лицензии Creative Commons:

    High-Efficiency Indoor Wood Furnace | Газификационная печь

    Часто задаваемые вопросы

    Что мне нужно знать о сертификации EPA Phase 2 от Kuuma Vapor-Fire 100?

    Мы рады сообщить, что Kuuma Vapor-Fire 100 сертифицирован EPA Phase 2.

    Мы работали над сертификацией в течение многих лет и вложили в это несколько сотен тысяч долларов.

    Что нас отличает, так это то, что мы решили не проводить Фазу 1 EPA NSPS, которая сертифицировала производителя только с 15 мая 2017 года до 15 мая 2020 года. Вместо этого мы решили сразу перейти к стандарту выбросов Фазы 2 2020 года. (намного сложнее!), что означает, что каждое сертифицированное испытательное сжигание должно приводить к выбросам менее 0,15 фунта твердых частиц на миллион генерируемого тепла.Наш Vapor-Fire 100 оказался на 40% ниже этого более жесткого стандарта.

    Но путь к сертификации был нелегким. Это был кошмар с бумажной волокитой и бюрократические джунгли. Прошло с октября 2016 года по октябрь 2017 года, прежде чем мы наконец получили наш сертификат.

    В настоящее время в испытательной лаборатории Агентства по охране окружающей среды находится наша печь с теплым воздухом модели Vapor-Fire 200 из шнура и дерева, которая также ожидает проверки на соответствие стандарту Фазы 2.

    У Lamppa Vapor-Fire 100 на данный момент 2 рекорда.Это самая чистая печь на шнуре из дерева, которую когда-либо тестировало Агентство по охране окружающей среды, и самая высокая эффективность из когда-либо испытанных. Мы считаем, что дополнительное время, чтобы сделать все правильно, стоило потраченных времени и энергии.

    Что мне нужно знать о рейтингах BTU?

    Многие люди не понимают, сколько БТЕ для обогрева дома, потому что нефтегазовые печи не работают стабильно час за часом. Если бы они это сделали, вы бы потратили 20 000 долларов в год на обогрев дома. На самом деле некоторые люди тратят более 4000 долларов в год на отопление своих домов.Это потому, что они циклически включаются и выключаются. Ваши потребности в БТЕ поступают с перерывами. Если ваш дом плохо изолирован или если по какой-то причине вы дадите ему остыть, ваша газовая и газовая печь будет работать стабильно. Как правило, печь мощностью 100000 БТЕ / час работает от 1/4 до 1/3 часа в самый холодный из MN дней, обеспечивая от 30 до 40000 БТЕ / час для поддержания комфортного уровня тепла для вашего дома, т. Е. 70 градусов по Фаренгейту. Большинство людей чувствуют прохладу в своих домах в промежутках между включениями и выключениями нефтегазовых печей, поэтому многие люди предпочитают дровяное отопление, потому что оно непрерывное.

    Теперь отопление дома с помощью наших печей Kuuma Vapor-Fire действительно особенное, потому что они час за часом обеспечивают очень равномерное непрерывное тепло. Они не тлеют и не топят дрова (две крайности), как другие дровяные печи. Вместо этого его уникальная автоматическая система вытяжки позволяет избежать этих крайностей с помощью непрерывной схемы прожига от передней части к задней, которая позволяет пользователю регулировать скорость сжигания, которая, в свою очередь, изменяет выходную мощность в БТЕ. В мягкую погоду вы используете низкую настройку — 15-25 000 БТЕ / час, в умеренную погоду — среднюю настройку — 25-45 000 БТЕ / час., а в холодную погоду — 45-60 000 БТЕ / час. Он настраивается, просто поворачивая ручку на компьютере от низкого до высокого и в любом другом месте. Большинство людей никогда не выходят за пределы среднего значения всю зиму.

    Имейте в виду, что вся древесина имеет одинаковое количество БТЕ фунта на фунт. Более тяжелая и плотная древесина (дуб, гикори, клен) имеет больше доступных БТЕ на кусок, чем более легкая и менее плотная древесина, такая как тополь и сосна, только потому, что каждая часть весит больше. Каждый фунт 100% сухой древесины содержит примерно 8600 БТЕ / фунт.Скажем, например, вашему дому требуется 100 000 БТЕ / час для обогрева, а для его обогрева потребуется 11,6 фунтов / час 100% сухой древесины. Теперь, если ваша древесина имеет влажность 20%, каждый фунт древесины содержит только 6880 БТЕ (это 8600 x 0,80). Тогда, если ваша дровяная печь имеет общий КПД только на 60%, ваши БТЕ будут всего 4 128 БТЕ / фунт (то есть 6 880 x 60). Это привело бы к смехотворному количеству древесины, 24,2 фунта / час, чтобы получить необходимые 100 000 БТЕ / час. Через 24 ч. периода, это будет означать, что для производства 100 000 БТЕ / час потребуется 576 фунтов древесины.после часа В результате, возможно, потребуется более 20 деревянных шнуров для обогрева вашего дома за одну зиму. Таким образом, имеет смысл сказать, что большинство домов в самую холодную погоду используют только 30-40 000 БТЕ в час и, вероятно, используют 7-10 деревянных шнуров в сезон для обогрева своих домов. С нашими печами Kuuma Vapor-Fire, которые имеют общий КПД 85% и КПД сгорания 99%, большинство людей используют только 3-5 деревянных шнуров для обогрева своего дома за сезон, и это делает нашу печь особенной. У нас также есть чистый ожог менее 1 гр.Выбросы в час в довершение всего.

    Есть ли у Kuuma Vapor-Fire 100 автоматическая заслонка?

    Да, 24-вольтовый компьютер управляет 24-вольтовым (шаговым) двигателем для первичного всасываемого воздуха, используемого при сгорании.

    Можно ли установить вместе с резервной печью, используя тот же воздуховод?

    Да, это называется объединением двух печей. Сегодня мы всегда подключаем печи параллельно, чтобы одна печь могла работать, или другая печь, чтобы обе могли работать вместе.Вам потребуется установить 2 воздуховода с односторонним движением. Желательно простой гравитационный клапан; для получения дополнительной информации см. руководство оператора.

    Есть ли у Kuuma Vapor-Fire 100 вторичная камера для сжигания древесных газов?

    Да, прямо в верхней части топки и вокруг нее газификация происходит в области, облицованной керамикой, при наличии вторичного воздуха.

    Автоматическая заслонка управляется дистанционным термостатом?

    Нет, настройка прямо на самом компьютере.Вы поворачиваете ручку, чтобы отрегулировать (мягкая погода = более низкая, а холодная = более высокая). Это упрощает работу.

    Какой тип нагнетательной системы используется для отвода тепла?

    Имеет двухскоростной вентилятор, управляемый дистанционным термостатом. Система нагнетания активируется термостатом кнопки нижнего предела, который регулирует температуру включения 105-130 градусов по Фаренгейту. Как только он активируется, ваш удаленный термостат определит, нужна ли ему высокая скорость (требуется больше тепла) или низкая скорость (поддерживается комнатная температура.) Высокая скорость составляет примерно 1500 куб. Футов в минуту, а низкая скорость составляет примерно 500 кубических футов в минуту, в зависимости от противодавления в системе. Таким образом, настройки компьютера и двухскоростной вентилятор помогают поддерживать желаемый уровень тепла.

    Облицована ли топка кирпичом?

    Да, это не только облицовка прямо до потолка, но и керамическая облицовка под кирпичом. Все внутренние детали выполнены из нержавеющей стали и являются заменяемыми (потолок, задняя часть, держатели для кирпича и ремни, передняя часть). Это конструкция печи на весь срок службы.

    Капот какого размера нужен?

    Отверстие для капота имеет размер 2’x2 ’и 2’x2’ для вытяжного воздуха. Высота капота должна составлять примерно 2 фута. Ваш теплоотвод должен быть не менее 180-200 квадратных дюймов, чтобы предотвратить чрезмерное противодавление.

    Фильтр какого размера нужен?

    Требуется два фильтра 14x24x1.

    Будет ли печь нагреваться при отключении электроэнергии?

    Да, при отключении питания вентилятор и компьютер отключаются.Компьютер закрывает свое воздушное отверстие пилота, в результате чего огонь медленно утихает. Вы должны открыть все тепловые каналы, снять воздушные фильтры и затем полагаться на гравитационный поток воздуха. Передний откидной капюшон также можно легко снять, чтобы дополнительное тепло отводилось от воздушной рубашки во время перебоев в подаче электроэнергии. Под рукой будет резервный генератор или источник переменного тока на 24 В.

    Можно ли использовать печь вне сети?

    Да, вам понадобится альтернативный источник энергии (солнечный / ветер) для выработки 120 вольт до 6 ампер при работе на высокой скорости.Однако большую часть времени на низкой скорости было бы меньше, всего на 2,6 ампер.

    Дрова какой длины лучше всего и какого они должны быть диаметра, прежде чем их следует расколоть?

    Лучшая длина — 20 дюймов. Если они меньшего размера (4 дюйма или меньше в диаметре), их можно оставить круглыми или неразрезанными, но если они больше, их нужно разделить, чтобы они лучше высохли (5-8 дюймов в диаметре).

    Функции безопасности?

    Имеет изолированную воздушную рубашку с зазорами 6 дюймов.Низкие температуры дымовых газов и полное сгорание повышают безопасность. Компьютер на 24 В настроен на предотвращение пожара (вызывающего креозот) или чрезмерного горения (вызывающего повреждение топки). В 24-вольтовом компьютере есть сигнализация, которая срабатывает, если печь когда-либо перегревается (зольник или главная дверь приоткрыта). У него есть датчик верхнего предела на капоте, который вызывает активацию высокой скорости вентилятора независимо от вашего удаленного термостата, а также отключает компьютер, если температура продолжает повышаться до 250 градусов по Фаренгейту.

    Дом какого размера будет отапливаться?

    Он отапливает приблизительно 3500 квадратных футов, если дом правильно изолирован.

    Какое значение имеет сжигание дров по сравнению с другими расходами на топливо?

    «У меня дом площадью 3200 квадратных футов, и я обычно покупаю 5 веревок из березовой и кленовой древесины в год. Стоимость составляет 75–100 долларов за шнур лесоруба, и я сам режу и расколол его. Мои общие затраты составляют около 500 долларов в год или меньше, примерно от 1/4 до 1/3 стоимости использования другого топлива, такого как газ, нефть или электричество.При использовании дерева тепло гораздо более постоянное, поэтому оно мне и нравится. Наш резервный источник тепла — электрический плинтус ». говорит владелец производства Lamppa Дэрил Лампа

    Какой белый выхлоп выходит из дымохода?

    Когда температура составляет 32 градуса по Фаренгейту или меньше, выхлопные газы, которые вы видите, на самом деле конденсируются с образованием пара. Два побочных продукта полного сгорания — водяной пар и углекислый газ. Если внешняя температура выше 32 градусов по Фаренгейту, при полном сгорании выхлопа не происходит.

    Как часто нужно чистить печь?

    Раз в год я использую грабли, которые идут в комплекте с печью, чтобы очистить теплообменник. Затем я пропылесосил крышку для очистки. Наконец, я снимаю трубы сзади и выдуваю их наружу. Я эксплуатирую эту печь 28 лет и ни разу не прочистил дымоход; На самом деле, у меня даже нет щетки для дымохода (NO SMOKE = NO CREOSOTE) .

    Советы по установке и эксплуатации:

    Продавая фабрику напрямую по всей стране, мы работали практически со всеми типами индивидуальных настроек, которые вы можете себе представить.Оригинальный Kuuma Vapor-Fire был создан более 40 лет назад, поэтому мы точно настроили, как оптимально использовать его в реальном мире, а не в испытательной лаборатории.

    Первая рекомендация:

    Позвоните нам напрямую и поговорите с Дейлом или Танером. Объяснить индивидуальные настройки или вопросы по телефону или лично гораздо проще, чем по электронной почте. При желании мы также можем использовать Facetime для уточнения деталей. Мы хотим, чтобы он был установлен оптимально.

    Общие рекомендации:

    • Используйте выдержанные дрова (обрезанные, колотые и выдержанные в течение одного года.(Идеальная влажность 18-28%).
    • Рекомендуется нарезать дрова диаметром 20–21 дюймов на более крупные куски диаметром 6–8 дюймов. 6 ″ патронов — нормально; 8-дюймовые патроны должны быть разделены на один шпиндель.
    • Вы можете сжечь почти любые дрова, включая тамарак / лиственницу, живую изгородь, меха, сосну и т. Д.
    • Обычно вы можете прожечь 12+ часов на одной загрузке дров.
    • Установите печь на цементные блоки. Это значительно облегчает загрузку, когда вы стареете и хотите продолжать сжигать дрова.
    • Топку лучше всего устанавливать в подвале или пристроенном гараже.
    • Если у вас длинные участки теплого воздуха, сообщите нам об этом, потому что мы, возможно, захотим установить более мощный вентиляторный двигатель, чтобы обеспечить адекватную теплопередачу.
    • Убедитесь, что дымоход может обеспечивать надлежащую тягу.
      • Не используйте ограничительный колпачок дымохода. Мы рекомендуем каминную шапку без сетки, сетки или ограничений.
      • В лучшем случае вам следует использовать только один изгиб на 90 градусов, и он должен быть прямо за печью, чтобы идти прямо вверх по дымоходу.
      • Используйте изгиб под углом 45 градусов.Приложите все усилия, чтобы избежать горизонтальных пробежек. Горячий воздух не хочет течь горизонтально.
      • В Vapor-Fire используется дымовая труба диаметром 6 дюймов. Вы можете подключиться к дымоходу того же или большего размера, но не к дымоходу меньшего диаметра.

    % PDF-1.4
    %
    143 0 объект
    >
    эндобдж

    xref
    143 80
    0000000016 00000 н.
    0000002547 00000 н.
    0000002722 00000 н.
    0000003840 00000 н.
    0000004256 00000 н.
    0000004647 00000 н.
    0000005199 00000 н.
    0000005313 00000 н.
    0000005425 00000 н.
    0000005512 00000 н.
    0000006063 00000 н.
    0000006687 00000 н.
    0000007031 00000 н.
    0000007653 00000 н.
    0000008120 00000 н.
    0000008204 00000 н.
    0000008686 00000 н.
    0000009243 00000 п.
    0000009911 00000 н.
    0000010530 00000 п.
    0000011134 00000 п.
    0000011319 00000 п.
    0000011962 00000 п.
    0000012635 00000 п.
    0000013170 00000 п.
    0000013845 00000 п.
    0000018258 00000 п.
    0000022175 00000 п.
    0000023924 00000 п.
    0000026506 00000 п.
    0000026863 00000 п.
    0000027311 00000 п.
    0000027694 00000 п.
    0000028030 00000 н.
    0000028318 00000 п.
    0000028615 00000 п.
    0000028795 00000 п.
    0000028848 00000 п.
    0000028896 00000 п.
    0000029001 00000 п.
    0000029050 00000 н.
    0000029120 00000 н.
    0000029216 00000 п.
    0000040025 00000 п.
    0000040312 00000 п.
    0000040618 00000 п.
    0000040645 00000 п.
    0000041059 00000 п.
    0000041204 00000 п.
    0000047387 00000 п.
    0000047650 00000 п.
    0000048020 00000 п.
    0000048377 00000 п.
    0000060431 00000 п.
    0000060695 00000 п.
    0000061148 00000 п.
    0000061571 00000 п.
    0000068312 00000 п.
    0000068606 00000 п.
    0000068966 00000 п.
    0000069354 00000 п.
    0000073794 00000 п.
    0000074059 00000 п.
    0000074383 00000 п.
    0000074608 00000 п.
    0000084166 00000 п.
    0000084436 00000 п.
    0000084829 00000 н.
    0000085225 00000 п.
    0000095296 00000 п.
    0000095573 00000 п.
    0000095972 00000 п.
    0000096445 00000 п.
    0000098670 00000 п.
    0000099312 00000 н.
    0000103721 00000 н.
    0000106416 00000 н.
    0000107890 00000 п.
    0000002369 00000 н.
    0000001934 00000 н.
    трейлер
    ] / Назад 140882 / XRefStm 2369 >>
    startxref
    0
    %% EOF

    222 0 объект
    > поток
    hb«b`x Ȁ

    Все о дымоходах на дровах

    Ни одна дровяная печь, камин или топка не могут нормально функционировать без хорошего дымохода.Хороший дымоход это:

    • правильный тип для прибора, т.к. есть много вариантов, некоторые не подходят;
    • — правильный размер для прибора, который обычно равен размеру выходного отверстия прибора;
    • правильно расположен, то есть вверх через отапливаемое пространство дома; и
    • установлен правильно, в точности следуя строительным нормам и инструкциям производителя.

    Хорошая конструкция дымохода и системы обеспечивает желаемые рабочие характеристики:

    • Пожары легко разжечь, и черновик строится быстро
    • Дым не заполняет комнату, когда вы пытаетесь зажечь огонь
    • При открытии двери для борьбы с огнем не просачивается дым
    • Отсутствие неприятных запахов или холодного воздуха из камина, когда он не используется

    При планировании системы сжигания дров в первую очередь вам понадобится надежный совет по подбору прибора для дымохода правильного типа и размера.Большинство розничных продавцов дровяного отопления и трубочистов могут направить вас, также могут быть правительственные учреждения и публикации, которые вы можете получить на месте. Мы настоятельно рекомендуем, чтобы ваш дымоход профессионально установил кто-то, чьи рекомендации вы проверили. Вы никогда не захотите спать по ночам, задаваясь вопросом, не подвергает ли неумелая установка дымохода риску ваш дом и семью.

    Это хорошие показатели дровяной печи:

    (подсказка: это действительно дымоход делает работу!)

    • Когда огонь не горит и вы открываете дверцу печи, воздух поступает в печь, а не наружу.
    • Когда вы разжигаете огонь, дым сразу же поднимается вверх по трубе, а не в комнату.
    • Правильно устроенный костер для растопки очень быстро горит ярко и горячо.
    • Когда вы открываете дверцу печи, чтобы добавить дров, дым не выходит.
    • Если вы будете осторожны, вы можете включить печь, чтобы в доме не чувствовалось запаха древесного дыма.

    Понимание того, как работают дымоходы

    Дымоход можно рассматривать как двигатель, приводящий в действие систему отопления на дровах.Думайте о его топливе как о тепле. Думайте о мощности, которую он производит, как о сквозняке. Чем больше топлива (тепла) вы дадите этому двигателю (дымоходу), тем большую мощность (тягу) он выдает. Таким образом, чем горячее выхлопные газы, тем больше тяга. Осадка, кстати, хорошая. Это всасывание, которое предотвращает попадание дыма в комнату. Изоляция дымохода важна, потому что она помогает поддерживать выхлоп горячим до тех пор, пока он не вылетит наружу, и, таким образом, увеличивает тягу.

    Дымоход работает с печью или камином в виде петли обратной связи.Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход дает больше тяги при меньшем нагреве.

    Дровяные печи и камины работают на естественной тяге, а это означает, что никакие вентиляторы не способствуют оттоку выхлопных газов. Чтобы дымоход работал правильно, он должен получать около двадцати процентов тепловой энергии, производимой горящими дровами. Прошлый опыт показал, что, когда КПД дровяной печи намного превышает 80 процентов, в дымоходах, особенно наружных, сделанных из кирпича, может начаться конденсация водяного пара.Никогда не морите дымоход теплом. Для правильного функционирования ему требуется тепло.

    Зимой хорошо спроектированный и правильно установленный дымоход создает тягу и поднимает воздух вверх, даже когда огонь не горит. Когда вы разводите огонь в печи, подключенной к такому дымоходу, растопка легко воспламеняется, тяга быстро увеличивается, и вы сразу получаете красивый, яркий, горячий огонь — и никакого дыма. Это та система, которую вы хотите установить в своем доме.

    Понимание того, как устроены дома

    Прямые системы создают некоторый восходящий поток, даже если огонь не горит.Когда на улице холодно, теплый воздух внутри дома хочет подниматься, создавая перепад давления: низкое давление низкое в доме и высокое давление высокое в доме.

    Перепад давления называется эффектом суммирования, а между зоной положительного и отрицательного давления — плоскость нейтрального давления, в которой давление в доме равно атмосферному давлению на открытом воздухе. Чем холоднее на улице, тем больше разница температур, тем сильнее эффект стека.Дымоход, установленный в середине дома, естественным образом преодолевает эффект дымохода, будучи таким же теплым, но более высоким, чем дом.

    Дома строятся более плотно закрытыми для повышения комфорта и снижения затрат на электроэнергию. Для этого используются двери и окна с уплотнителями и стены с непрерывным воздушным барьером (обычно полиэтиленовой пленкой). Если вы включите мощную вытяжку или вытяжку с нисходящей кухонной вытяжки в относительно небольшом, плотно закрытом доме, она может высосать из дома столько воздуха, что давление внутри упадет достаточно, чтобы преодолеть тягу в дымоходе и высосать дым из печи. .Пока это не так часто, но может случиться.

    Типичные проблемы и способы их избежать

    1.

    Холодный очаг и запахи: Когда огонь не горит, из печи выходит холодный воздух и / или запахи.

    • Воздух в дымоходе, идущем вверх по дому, охлаждается, поэтому тяга в дымоходе меньше, чем эффект дымовой трубы дома, а обратная тяга дымохода делает очаг холодным и вызывает неприятные запахи
    • Холодная обратная тяга также может произойти, если дымоход проникает в теплую часть здания ниже своего наивысшего уровня, что произойдет, если очаг установлен на нижней стороне потолка собора или в одноэтажной секции двухэтажного дома.
    • Установите дымоход внутри здания так, чтобы он проникал в теплое пространство на самом высоком уровне и создавал сквозняк, даже когда огонь не горит

    2.

    Дым при открытой двери: Когда вы идете на перезарядку, дым вываливается из двери.

    • Когда вы открываете дверцу печи, через отверстие должно проходить большое количество разбавляющего воздуха, чтобы дым остался внутри; если поток выхлопных газов ограничен, дым будет выкатываться в комнату
    • Если возможно, идите прямо вверх; избегать поворотов дымохода на 90 градусов и смещений в дымоходе

    3.

    Медленная работа: дымчатый огонь, трудно получить горячий огонь.

    • Большие холодные дымоходы, похожие на старые кирпичные, поглощают тепло от выхлопных газов, вызывая медленное накопление тяги.
    • Размер дымохода должен соответствовать печи и использовать изолированный дымоход, чтобы выхлоп оставался горячим и быстро двигался; никогда не используйте дымоход с воздушным охлаждением

    Краткое изложение рекомендаций по проектированию

    1. Поместите дымоход в теплое помещение
    2. Идите прямо вверх, без изгибов и смещений
    3. Изоляция вокруг дымохода
    4.Размер дымохода соответствует печи

    Несколько слов о климате и высоте над уровнем моря

    Если вы живете в районе, где настоящая зима — земля замерзает, а на вас выпадает немного снега — или если вы живете на большой высоте — скажем, на высоте более 4000 футов — вам необходимо точно следовать этим рекомендациям по проектированию, чтобы получить отличное исполнение.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
