Чертежи мангалов из металла своими руками

Когда-то работать с металлом учили в школе на уроках труда или производственного обучения: резать, сверлить, соединять две детали болтами с гайками или заклепками. Этих навыков достаточно тому, кто собирается сделать металлический мангал по собственным чертежам.

Делать своими руками или купить готовый мангал – дело вкуса.

Самостоятельное изготовление не всегда выйдет дешевле заводского, но шашлыки покажутся вдвойне вкуснее от того, что приготовлены на углях из созданного вами мангала.

Чертежи и размеры

Перед тем, как мастерить, нужно, как минимум, набросать эскиз будущего изделия. Затем прорисовать все детали с указанием размеров.

К разработке чертежей и определению размеров деталей можно подойти двумя способами.

  1. Придумать или выбрать в качестве образца готовую конструкцию (размеры, форму ящика, ножки и т. д.) с целью закупки всего необходимого.
  2. Сделать ревизию в гараже или на даче, где обычно есть обрезки металла, уголка или труб, которые можно включить в будущую конструкцию, и разрабатывать собственную модель, исходя из находок.

Второй путь интереснее и экономнее.

Виды конструкций

Основой любой конструкции металлического мангала является сам ящик и основание в виде ножек. Оформление и дополнительные элементы в виде крышки, рабочего столика, решетки под барбекю или подставки под казан – в соответствии с целесообразностью и фантазией изготовителя.

На рисунке показан простейший мангал. Размеры можно изменять исходя из собственных предпочтений. Но разметку отверстий в нижней части стенок и верхних надпилов под шампуры желательно сохранить.

Обычный

Самый распространенный вариант – жаровня на ножках. Выполняют ее обычно из металла толщиной 2-3 мм методом сварки.

В качестве опоры используют отрезки арматуры или металлический профиль.

Стационарный

При выборе конструкции можно не думать о весе изделия, поэтому основополагающим будет удобство работы мангальщика. Кроме того, имеется множество вариантов оформления и создания многофункционального устройства для приготовления пищи на открытом огне.

Разборный

Конструкции разборные и частично разборные (снятие ножек) заранее рассчитывают по весу и размерам мангала в транспортируемом виде. Варианты соединения деталей – петли с крючками или болты с гайками. Потрудиться, в том числе и над расчетом конструкции, придется дольше.

Промышленность выпускает разборные мангалы, которые в собранном для переноса виде напоминают небольшой чемоданчик. Его даже пешие туристы могут легко взять с собой.

Но такие устройства недолговечны: быстро прогорают и деформируются, так как для их изготовления используется тонкий металл.

Стандартные размеры

Большинство производимых промышленностью и изготавливаемых своими руками мангалов традиционно рассчитаны на 6 шампуров, поэтому жаровня имеет размеры около 600 мм в длину, 250-280 мм в ширину и 150-180 мм в глубину. Более глубокий ящик приведет или к перерасходу топлива, или к увеличению времени приготовления шашлыка, да и качество конечного продукта может пострадать.

Как рассчитать размеры?

Рассчитать габариты жаровни легко, если задать в качестве базы количество однократной закладки шампуров, поэтому стационарные мангалы для дачи, куда приглашают много гостей, чаще имеют длину около 1200 мм, то есть предназначены для 12-ти шампуров. Длиннее их не делают из соображений удобства обслуживания.

Ширину определяет длина шампуров. Самодельные шампуры могут быть какой угодно длины, но рабочая зона, где находится мясо, составляет максимум 50 см, обычно 28-30 см, поэтому ширину «с запасом» делать не стоит.

Глубину выбирают до 20 см, при большем значении труднее поддерживать условия, оптимальные для приготовления сочного шашлыка.

Очень маленькие мангалы не дадут достаточно жара, а слишком большие не будут полностью загружены.

Особенности

Нельзя забывать о высоте ножек. Технологически достаточно просвета между жаровней и землей сантиметров в десять, остальная высота – ради комфорта повара.

Пошаговая инструкция изготовления

Когда определена конструкция и прорисованы детали, готовим железо и инструменты.

Не забываем о средствах индивидуальной защиты при работе с металлом: закрытая одежда, перчатки, очки.

Что потребуется?

Цельный металлический лист или обрезки достаточных для будущих деталей размеров. Толщина – чем больше, тем лучше, для увеличения срока использования. Но толстый лист – тяжелый, в случае необходимости передвигать или переносить собранную конструкцию следует выбрать толщину металла 2-3 мм.

При эксплуатации мангала основная температурная нагрузка приходится на дно жаровни. Именно оно прогорает первым, если был использован металл одинаковой толщины. Поэтому, если есть возможность, для дна желательно взять лист от 5 мм. Впрочем, 2-3-миллиметровый лист, использованный для дна и стенок мангала, служит несколько лет. Причем, чем чаще готовят шашлыки, тем больше срок службы.

Для изготовления ножек подходит уголок, металлическая труба или арматура. Уголок предпочтительнее, так как его можно использовать по периметру дна, сварив из него раму — деталь не обязательную, но прибавляющую конструкции долголетия.

При желании сделать ножки съемными придется заранее заготовить крепеж.

В процессе изготовления под рукой должны находиться следующие инструменты:

  • линейка или рулетка;
  • уголок;
  • карандаш, маркер или чертилка по металлу;
  • болгарка для вырезания деталей;
  • дрель;,
  • сварочный аппарат.

Как выполнить сварку?

Применение сварочного аппарата упрощает и ускоряет процесс изготовления мангала. Над сборно-разборными вариантами придется трудиться дольше, но это дело вкуса.

Как при сварке любых металлоконструкций из листа, сначала прихватывают углы, затем производят расшивку.

К полностью сваренному коробу крепят ножки.

Поэтапное возведение

Когда чертежи, инструменты и материалы на рабочем месте, можно приступать.

  • Вырезаем из листа детали в количестве пяти штук: дно, передняя, задняя стенка и две боковых.
  • Берем переднюю и заднюю стенки, кладем одну на другую, совмещаем. Производим разметку отверстий для воздуха.
  • Вооружаемся дрелью со сверлом 8-10 мм, сверлим. Размечаем выемки для фиксации шампуров. Берем болгарку, вырезаем.
  • Разъединяем стенки, при необходимости отверстия и выемки зачищаем наждачкой от стружки и заусенцев.
  • Свариваем короб.
  • Привариваем или крепим болтами ножки. Для большей устойчивости изделия между опорами можно вварить перемычки.
  • Еще раз берем в руки наждачку и готовим наружные поверхности мангала под покраску.

Покраска готового мангала

Наружная поверхность мангала требует нанесения защитного слоя.

В заводских условиях применяют смеси на силиконовой основе, требующие запекания.

В домашних условиях оптимально использовать кремнийорганические термостойкие или акриловые краски и эмали. Вторые, выпускаемые в баллончиках, удобнее в применении и прочнее удерживаются на металле.

Перед окрашиванием обязательно очистить поверхности от мусора и следов коррозии, используя наждачную бумагу или насадку на дрель. Нанесение краски – не менее двух слоев с выдержкой указанного на упаковке срока высыхания. Если решили работать кистью или валиком, то каждый слой наносят в одном направлении, но перпендикулярно к предыдущему.
Посмотрите видео про изготовление мангала

Купить или сделать?

Если закупать все материалы для мангала, затраты в конечном итоге могут превысить стоимость готового мангала заводского изготовления.

Но эти затраты распределены во времени, а отдельные детали или материалы для них могут оказаться под рукой.

Учитывая удовольствие от самого процесса работы, когда из груды металлы получается полезная вещь, о покупке мангала можно забыть. Все в наших руках!

Как сделать мангал своими руками: полное руководство, чертежи

Согласитесь, лучшее украшение дачи или частного подворья – самодельный мангал. Это специальное приспособление для приготовления пищи на жару различных форм и размеров – не только обязательный атрибут домашнего экстерьера, но и показатель квалификации мастера, его создавшего. И хотя сегодня купить мангал в торговой сети не проблема, вполне объяснимо желание сделать его самому, исходя из собственных предпочтений и фантазии.

Материалы для мангала

Изобретательности и находчивости нашего человека можно только позавидовать. В процессе изготовления используются как специальные материалы, так и подручные средства, имеющиеся в хозяйстве каждого рачительного хозяина:

  • старые бочки и пропановые баллоны б/у;
  • журнальные столики;
  • автомобильные диски;
  • рамы швейных машин и другое.

Распространены металлические, кирпичные и комбинированные конструкции, в которых емкость на устойчивом основании дополнена компактной топкой для дров.

Чугун

Долговечный, основательный домашний мангал из чугуна. Крепко держит нужную температуру. Прогревается равномерно и накапливает тепло. При правильной эксплуатации его ресурс исчисляется не одним десятком лет. Но чугунные изделия тяжелые, трудны в транспортировке, трескаются от резких температурных перепадов, подвержены коррозионному разъеданию при взаимодействии с водой.

Нержавейка

Мангалы из пищевой и медицинской стали с толщиной стенки 3-4 мм считаются самыми прочными и долговечными (до 20 лет эксплуатации). Лучший материал – сталь AISI 304.

Не деформируются и не прогорают при воздействии высокотемпературного поля – для большей прочности, бортики жаровни оборудуют ребрами жесткости. Стойко держат механические нагрузки. Не боятся влажности. Но ощутимый минус изделий – «кусается» цена.

Стальной прокат

Самые популярные мангалы из металла с отличными жаропрочными свойствами и соотношением «качество/цена» получаются из толстой стали марок 45 (ДСТУ 2834-94/ ГОСТ 16523-97), 16ГС, 10Г2, 09Г2С (Межгосударственный стандарт 1577-93). Такие конструкции износостойкие, прочные, способные выдерживать высокие (до 600 градусов) температуры, аккумулировать и долго сохранять тепло.

При доступности материала и разнообразии моделей невольно возникает вопрос – как сделать мангал своими руками из металла, и что для этого нужно?

  • Стальные листы. Но, с учетом того, что низкоуглеродистые обыкновенные стали Ст.3, 5, 15, подвергающиеся в бытовом пользовании интенсивной коррозии, малопригодны для работ.
  • Прутки квадратные или круглые, арматура (сечение не менее 10 мм) для подставок-ножек. Арматура используется и для укрепления бетонного основания под стационарным мангалом – из нее формируется армирующая сетка.
  • Проволока из нержавейки сечением 3-4 мм, цельные колосники или пруты из чугуна –из них хорошо получаются решетки для мангала под жарку мяса.

Как сделать мангал из металла: особенности конструкций, расчеты и чертежи

Сам по себе металлический мангал – продолговатая прочная емкость, устанавливаемая для удобства обслуживания и устойчивости на подпорки (основание). Решающими моментами в ее изготовлении являются: функционал, выбор металла, точное определение размеров и грамотное выполнение чертежа. По габаритам конструкции не существует четких стандартов. Однако, в качестве ориентира, рекомендуется пользоваться такими показателями.

  • Оптимальная высота стенки 13-15 см: при более высоких «бортиках» потребуется больший расход топлива для прожарки того же шашлыка, при меньшей высоте куски мяса непосредственно возле углей будут подгорать снаружи, не успевая прожариться изнутри;
  • Общая высота рабочего пространства 0,8 м.
  • По ширине жаровня должна быть на 8-10 см короче длины шампуров, в среднем это 25-30 см.
  • Длина определяется из расчета количества шампуров с учетом расстояния между соседними вертелами не менее 8-10 см. Ориентировочно это 50 см и больше.
  • Оптимальное соотношение толщины дна к стенке – 4:2 мм.

И еще: чтобы качественно сделать мангал своими руками чертежи разрабатываются заранее. Как и предварительно выполняется нанесение антикоррозийного покрытия на основе порошковых эмалей или жаропрочных красок, выдерживающих нагрев выше 600°С. При толщине 4 мм и более изделие будет самым прочным. Выдерживает больше всего циклов «нагрев/охлаждение», не теряя своих характеристик. В таких мангалах допускается сжигать как дрова, так и угли.

Виды металлических мангалов

Жаровни можно разделить на несколько видов. Различают неперемещаемые и мобильные (переносные) конструкции. Мангал на даче своими руками изготавливают в основном стационарным, иногда с фрагментами ковки и прочным кирпичным основанием. Для стен используются стальные листы толщиной порядка 4 мм.

Переносной вид (разборной и трансформер) – тонкостенный (всего 2 мм), с незамысловатой конструкцией, небольшим весом и такими же габаритами. Выигрывая в мобильности, он значительно проигрывает по качеству и срокам эксплуатации – тонкая сталь гораздо быстрее прогорает от длительного воздействия высокой температуры. Поэтому делать угли в нем не рекомендуется.

Классифицируются жаровни и по другим критериям:

  • форма – прямоугольная емкость, бочка, баллон или другая сложная конфигурация;
  • размеры – под разное количество шампуров и емкостей для пищи;
  • опционность – защита углей, отсек под головешки, крышка, подставка под шампуры и пр.

Как сделать самодельный мангал разборный?

Этот вид изделия легкий, небольшой, без излишеств, компактный незаменим при вылазках на природу и в походах. Подвергается многократной сборке/разборке. Конструктивные элементы соединяются болтами, шарнирами, гайками. Модель можно транспортировать в собранном виде на любые расстояния.

Подготовительный период

Итак, перед началом работ выполняется чертеж мангала. Он поможет определить, как будут располагаться конструктивные элементы. Учитывая масштаб, используя рулетку, на листовую сталь толщиной 2-4 мм наносится разметка: 2 стенки (задняя и передняя), дно, боковушки (2 фрагмента). Еще нужен металлический уголок 25х25 мм (ножки, каркас) и комплект инструментов: ручная пила по металлу, молоток, дрель, угловая шлифмашина.

Особенности изготовления

  • Болгаркой или пилкой лист режется по разметке.
  • Из фрагментов, подгоняя молотком низ боковых стенок, собирается короб.
  • На боковушках и заготовках для ножек болгаркой делаются пазы для фиксации деталей между собой.
  • Стенки вставляются в пазы основания, их нижняя часть фиксируется.
  • На больших по размеру боковушках выполняются зубчатые отверстия под шампуры.
  • Дрелью просверливаются отверстия сечением порядка 12 мм с интервалом 60 мм по самому низу длинных стенок и в днище.
  • На коротких – привариваются ручки, чтобы удобнее было нести мангал.
  • Все детали собираются в одну конструкцию при помощи гаек и болтов.

Рис 1. Чертеж разборного мангала

Плюсы и минусы

У каждой конструкции они свои. Поэтому нужно исходить из конкретной ситуации. Характеризуя разборный мангал самодельный, нужно выделить такие положительные моменты:

  • небольшой вес;
  • компактность;
  • удобство пользования и транспортировки;
  • разнообразие моделей;
  • простота конструкции;
  • небольшие затраты на изготовление.

Из недостатков: тонкостенность, недолговечность.

Как сделать сварной мангал?

Если не знаете, как сварить мангал своими руками, но имеете опыт или представление о сборке стационарного варианта, то особых трудностей возникнуть не должно. Единственное условие – требуется навык сварочных работ, потому как метод фиксация отдельных деталей между собой – это сварка. Отпадает потребность в дополнительных работах по изготовлению пазов, крепежа. Из материалов понадобится листовое железо (3-4мм), труба (сечение 32 или 25мм) уголок металлический, труба профильная.

Размеры мангала и чертеж

Начинать работы нужно только, определившись с формой и размерами. Наиболее эргономичной и популярной считается прямоугольная модель с одинаковыми габаритами попарных стенок. Помогут правильно сделать мангал из железа чертежи и схема сборки. При их составлении нужно нанести параметры топки, опор, а также отобразить нюансы эстетического оформления.

Рис.2. Чертеж сварного мангала

Особенности изготовления

Вначале стальные заготовки зачищаются от острых углов и кромок, чтобы не травмировать руки. На металл переносятся с чертежа каждый размер отдельной детали. Обозначенные фрагменты вырезаются болгаркой. Далее – по схеме.

  • Острые, неровные края полученных заготовок обрабатываются зачистным кругом на шлифмашине.
  • Из деталей собирается непосредственно жаровня, края стыкуются и сваривается с внутренней стороны по швам, чтобы получился короб. Если швы получились с прорехами, не страшно – дополнительный продув будет способствовать лучшему горению топлива.
  • К готовому коробу привариваются ножки из трубы (сечение 25/32 мм), нижние части которых опираются на круглые приваренные детали в диаметре 50 мм.
  • Если листовой металл по толщине не превышает 2 мм, то стенки короба, усиливаются дополнительно угловым стальным прокатом или трубой с квадратным или прямоугольным сечением. Для этого их приваривают вдоль каждой боковины посередине или наоборот, по ширине поперек.

Плюсы и минусы

Хотя сварные мангалы довольно прочные и надежные, но, чтобы их сделать нужно уметь обращаться со сварочным аппаратом, иметь хотя бы навыки работы с ручной дуговой сваркой. Надежность конструкции напрямую зависит от умения наносить качественные швы. К тому же, этот метод не подходит для листовой стали толщиной менее 1,5 мм. Нельзя проводить работы без СИЗ. Невозможно оперативно собрать установку без полного остывания.

Мангал из металла с навесом

Верхняя защита жарочного пространства выполняет тройную функцию: оберегает рабочую топку от попадания осадков, создает тень, является элементом декора. Если в мангале с крышей использовать в качестве украшений кованые элементы, то такая модель будет выглядеть эксклюзивно и презентабельно.

Размеры и проект мангала

Чтобы изготовить с навесом стационарный мангал своими руками обязательно нужен хотя бы эскиз. Еще лучше нанести все измерения в масштабе, вычертить форму, обозначить дополнительные устройства и приспособления. Определенных стандартов для таких конструкций нет – каждая модель по-своему уникальна. Поэтому составить полноценный проект на конкретный вид изделия будет совсем нелишним. Ниже представлен один из простых вариантов мангала с навесом.

Рис. 3. Мангал с навесом

Особенности изготовления

Кроме традиционной жаровни устройство для приготовления пищи на углях должно иметь дополнительно каркас и навес. При выборе материала следует учитывать, что эти дополнительные элементы конструкции будут подвергаться воздействию высоких температур. Поэтому лучше использовать для покрытия металлическую черепицу или профлист.

Под черепицу варится устойчивая тяжелая конструкция. К ней по бокам приваривается металлический угловой профиль – основа под устройство навеса. По предварительной разметке вырезается каждый элемент, оставляя необходимый запас в 4-5 см для стыковочных швов. Между собой все фрагменты соединяются при помощи сварки. Монтаж крыши проводится на заключительном этапе. Чтобы обеспечить устойчивость мангалу при сильном ветре, следует хорошо закрепить ножки.

Плюсы и минусы

К недостаткам можно отнести большой вес конструкции и высокую стоимость. Эти показатели увеличиваются при желании создать универсальный мангал, «напичкав» его как можно больше дополнительным функционалом. Такая модель теряет в мобильности (если она на колесиках), но зато привлекает положительными качествами:

  • всесезонность использования;
  • экономный расход топлива;
  • защита рабочего пространства от внешних факторов;
  • продление сроков эксплуатации;
  • расширение возможностей и оснащение дополнительным функционалом: столешницей, поленницей, коптильней и др.

Можно сделать еще красивый мангал своими руками с навесом, использовав нержавеющий декор, но это оправдано только для стационарных моделей.

Мангал из газового баллона

Низкозатратный вариант мангала – изготовить его из газового баллона емкостью не менее 50 л. По сути, это уже готовое рабочее пространство топки с недостающими ножками. Их нужно приварить, а также отбить ставший ненужным вентиль.

Применяется одна из разновидностей раскроя металла:

  • удалить фрагмент стенки для доступа к внутреннему топочному пространству;
  • разрезать емкость вдоль пополам или снять только 1/3 часть сверху цилиндрической конструкции.

Размеры и чертеж мангала

На начальной стадии составляется детальный чертеж будущей конструкции, где обозначаются все элементы. Проставляются размеры. Основные:

  • диаметр рабочей камеры – 0,3 м;
  • высота мангала/ камеры – 0,98/0,92 м;
  • толщина стенок – 30 мм.

Рис.4. Чертеж мангала из газового баллона

Алгоритм изготовления

Чтобы сделать мангал для шашлыка своими руками, понадобится набор инструментов и материалов: разводной ключ, зубило, сварочный аппарат, уголок стальной, дверные петли для фиксации крышки, труба, дрель, угловая шлифмашина. Далее – пошагово.

  • На корпус баллона переносятся с чертежа размеры.
  • Болгаркой срезается верхний сегмент, не затрагивая торцы. После доработки, он будет защищать внутреннее пространство от дождя. Сделать крышку можно, приварив или прикрепив при помощи дрели петли и две ручки.
  • Затем оборудуем мангалы своими руками ножками – шлифмашиной режутся уголки на 4 равных отрезка и привариваются к торцу баллона.
  • Из двух других угловых профилей изготавливаются опоры под шампура. Они отрезаются такие же по длине, как и длина баллона. Затем и высверливаются отверстия с интервалом в 5-7 см.
  • Подготовленные элементы фиксируются с помощью сварки внутри будущего мангала.
  • Изнутри по всему периметру приваривается металлический уголок, тем самым укрепляется основание жаровни.

Плюсы и минусы

Это самый понятный и доступный пример, как сделать мангал своими руками. Среди преимуществ можно отметить оперативность изготовления. Наличие крышки ускоряет процесс готовки. Блюда дольше сохраняют тепло. Жаровня может использоваться и как коптильня.«Баллонный» вариант бюджетный по цене. Также можно отметить его такие плюсы:

  • многофункциональность;
  • приемлемая толщина стенок камеры;
  • несложное изготовление – корпус, как и крышка, практически готовы;
  • возможность передвижения.

Из недостатков: слишком крупные габариты и большой вес (порядка 22 кг в готовом виде), эстетическая несовершенность, в качестве топлива подходят только угли.

Несколько советов по изготовлению и пользованию мангалом

Начинающему мастеру можно почерпнуть много полезной информации на онлайн-форумах. Но, стремясь к благоустроенному отдыху, нужно знать не только, как правильно сделать мангал из металла, но и как его эксплуатировать. Возможно, некоторые приведенные ниже рекомендации также кому-нибудь пригодятся.

  • Рассчитать длину конкретной модели короба (L), опираясь на количество одновременно используемых шампуров (Nш) и расстояние между ними (s), можно по формуле:

L = Nш*s

  • Изготавливая железный мангал своими руками, ориентируйтесь по высоте на рост «повара».
  • Используйте в качестве топлива уже готовые угли, чтобы не допустить контакта стальных покрытий с открытым огнем.
  • Придерживайтесь рекомендаций по размерам мангала, используйте в работе чертежи с указанием количества боковых и донных отверстий, особенно, когда расширяется его функциональность.
  • Работа с металлом разной толщины позволит достичь оптимального соотношения «прочность/вес»: стенки – 2-3 мм, дна – 4 мм.
  • Учитывая расширение металла при повышении температур, в сборных конструкциях винтовые отверстия лучше делать в форме овала.
  • Нельзя заливать тлеющие в жаровне угли водой.

Изготовить мангал своими руками из металла правильно можно даже не имея определенного опыта. Для этого необходим определенный запас знаний, время и купить металл который будет максимально подходящим под Ваши изделия. Нужный стальной материал производит компания «Метинвест-СМЦ». Мы готовы помочь с выбором.

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Сварочный аппарат
  7. Рулетка
  8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термо краски
  • Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

  1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
  2. Эксплуатационные требования:
  3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
  4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
  5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
  6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
  7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
  8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

  1. Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
  2. Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
  3. Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

  1. Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
  2. Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
  3. Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
  4. Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • ножовка и ножницы по металлу;
  • набор напильников;
  • молоток;
  • зубило;
  • шлифовальная шкурка;
  • инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

  • штангенциркуль;
  • металлическая линейка;
  • угольник;
  • рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

  • глубина 25-30 см;
  • ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
  • длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия – они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

  1. Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
  2. Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.
  3. Производится перфорация стенок и поддона с помощью электродрели.
  4. Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
  5. Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
  6. Из стальной полосы изготавливаются опоры для поддона. Высота опоры – порядка 2-3 см. Они привариваются к днищу короба.
  7. На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

  1. Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
  2. Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
  3. Стороны короба отгибаются вертикально вверх.
  4. Ножки делаются из стальных стержней и заостряются на концах.
  5. Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина – 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

  1. Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
  2. Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

  1. Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
  2. Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.
  3. Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

  • его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
  • мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
  • обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки.
Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

  1. Должен быть легким, прочным.
  2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
  3. Температура плавления должна быть высокой.
  4. Материал не должен быть токсичным.

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

  • 2 части, располагающиеся с боков, размерами 60х15 см;
  • 2 части, размеры которых 30х15 см;
  • дно, размер которого 60х30 см.

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения.
Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки.
Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

Мангал своими руками из металла: чертежи, инструкция

Для того чтобы отдых всегда был комфортным, стоит сделать мангал своими руками, подобрав его параметры по личным предпочтениям.

Многие с наступлением теплых дней находят время, чтобы провести его на природе. При этом практически каждый отдых не проходит без шашлыков: готовить их не сложно, главное вовремя переворачивать, ведь продукты уже подготовлены дома заранее. Чтобы получить такое вкуснейшее блюдо, потребуется специальная конструкция – мангал. Но при покупке данного элемента стоит учесть, что дешевые модели могут быть некачественными. Многие из них изготавливают из тонкого металла, а значит они не держат жар. В таких условиях приготовить хорошо прожаренное блюдо просто не получится. По этой причине такую конструкцию лучше сделать самостоятельно, так как она будет отвечать всем требованиям, а результат – ожиданиям.



Размеры

На начальном этапе создания металлического мангала стоит обязательно правильно выбрать размеры конструкции, так как от этого зависит насколько успешен будет процесс приготовления.

Ширина. Как правило такой параметр имеет стандартное значение – 30 см, так как размер шампура 25 см, и он как раз идеально помещается на таком мангале. При более широкой конструкции тепло будет зря прогревать воздух.

Длина.  Этот параметр влияет на количество шампуров, которые можно будет разместить в мангале. Стоит учесть, что между каждым шампуром должно остаться 8 см свободного пространства. Поэтому чаще всего делают длину 1 м, чтобы поместилось десять шампуров. Однако при самостоятельной реализации длина может быть любой.

Высота бортиков. Рассчитывают так: между углями и мясом должна быть прослойка воздуха. В таком случае стенка подбирается в высоту16 см. Важно учесть, что при больших значениях будет уходить больше топлива.

Высота всей конструкции с длиной ножек рассчитывается в зависимости от удобства ее использования во время переворачивания шампуров. Для этого сгибают руку в локте и измеряют полученное расстояние от почвы до конструкции.



Устройство мангала из металла

Обычно конструкция мангала достаточно проста. Она представляет собой металлический короб, для изготовления которого берутся листы стали толщиной до 3 мм. Чтобы изготовить такой предмет, потребуются инструменты:

  • машинка для резки металла;
  • дрель, сварочный аппарат;
  • рулетка, керно.

Поэтапная инструкция:

Прежде чем начать работы, стоит нарисовать схему на листе бумаги, чтобы обдумать, как выложить детали. После этого с помощью рулетки нужно нанести разметку на металлический лист:

100х16 см – передняя и задняя стенка, две части;

100х30 см – дно, 1 шт.;

30х16 см – две боковые стенки.

В случае отсутствия сварочного аппарата нужно будет предусмотреть припуск для загиба и оставить 40 мм.

Технология процесса:

1. По краю отмечают длину мангала, затем проводят горизонтальную линию для получения значений глубины и ширины дна. Параллельно краю листа проводят еще одну линию – длинные стенки. Должен получиться прямоугольник, который отрезают с помощью болгарки.



Нужно сделать прорезы на глубину 1 мм, по которым сгибается стальной лист. В результате получится конструкция в форме буквы П.

Затем нужно вырезать боковые короткие стенки. Их прихватывают сваркой к полученному корпусу. После того как выйдет параллелепипед, линии стыка стоит обварить. Делают это внутри, чтобы не испортить внешний вид.



2. После проведенных работ нужно предусмотреть приток воздуха в полученный ящик, что улучшит горение в процессе приготовления.  Для этого на фронтальной и задней стенках высверливают отверстия диаметром 10-15 мм через равные промежутки друг от друга. Их располагают по низу на расстоянии 2 см от края.



Устанавливаем основу на ножки

Чтобы сделать ножки для мангала своими руками из металла, необходимо взять уголки или трубки. Их длина будет зависеть от произведенных расчетов высоты всего изделия. Как провести правильно расчеты было описано выше.

Выбирать материал для ножек стоит в зависимости от того, что хочется получить: для разборной конструкции больше подходят трубки. Их крепят с помощью болтов, которые придется приваривать к каждой стороне элемента.

Делают это так: просверливают в углу полученного ящика отверстия чуть большего диаметра, чем у крепежных элементов. Над ними внутри ящика приваривают гайки, в которые и нужно будет закрутить болты с трубками.



Мангал с крышей из металла

Если на участке создать легкую металлическую конструкцию мангала c крышей, ее можно будет расположить в любом месте на участке, ведь она легко перемещается. К тому же у нее будет еще важный плюс – защита от дождя.

Чтобы создать мангал с крышей из металла, понадобятся материалы:

  • Металлический лист;
  • Уголки, профильные трубки;
  • Аппарат для сварки.

Такая конструкция должна иметь помимо мангала следующие элементы: каркас, крыша и при необходимости дополнительный столик.

Профильные трубки позволят сделать полочки для дров, стойки. Если их заменить кованными прутьями, каркас получится более изящный.

Создавая навес для мангала из металла, стоит учесть, что такой элемент будет постоянно находиться под воздействием высоких температур, а значит лучше использовать металлическую либо керамическую черепицу. Также подойдет шифер.



Как сделать каркас

Прежде чем сделать каркас стоит обратить внимание, что для его изготовления понадобятся 4 либо 6 стоек, для прочности соединенных перегородками: снизу, на уровне мангала, и сверху.



При планировании каркаса можно на средних перегородках, расположенных сбоку, разместить столик. Чтобы мангал стоял крепко, вертикальные опоры должны быть размещены по углам крыши.

Кровля конструкции должна иметь размеры, превышающие габариты жаровни. В этом случае она сможет выполнять свою функцию: защита от непогоды человека, готовящего пищу.

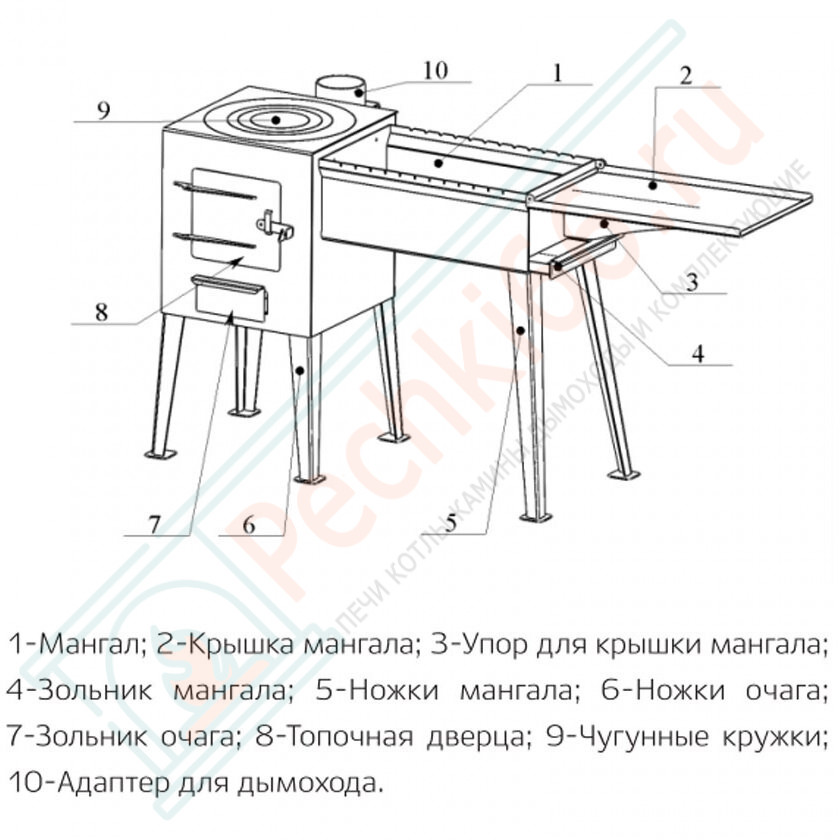

Мангал с казаном из металла

Чтобы защитить жаровню и пищу во время ее приготовления от сильного дождя, лучше сделать мангал с казаном из металла. Крышка казана будет ограждать посуду от копоти, а если установить внутри решетку, можно одновременно размещать посуду разных объемов.

Также стоит прикрепить дымоходную трубу: это позволит избежать появления запаха дыма в пище.



Инструкция изготовления:

Изготавливают печь, в которой делают отверстие по размерам большой кастрюли. Вырезанную часть в дальнейшем используют для крышки казана, которая должна соответствовать размерам основы печки.

После этого сваривают короб-основание на который сбоку устанавливают печь. Чтобы получился мангал с вытяжкой из металла, в боковой стороне подготавливают отверстие для дымохода, куда будет привариваться кусок трубы.



Чертежи

При создании мангала можно воспользоваться уже готовыми чертежами.



Если изменить размеры под себя, получится сделать персональную и уникальную конструкцию, не затратив много времени на подготовку схем.



Чем покрасить мангал из металла

В случае если на полученной конструкции проступили ржавые пятна, избавиться от них можно зачистив их щеткой и шкурками. Также чтобы полученному изделию придать красивый вид, его при желании можно легко выкрасить. При этом обязательно нужно применять специальная краску, выдерживающую высокие температуры. Для этого подойдет термостойкая эмаль либо соответствующая краска.



Мангалы из металла своими руками: размеры, фото и советы

Автор aquatic На чтение 7 мин. Просмотров 7.4k. Обновлено

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится
Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов
Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха
Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция
В этой модели ножки в рабочем положении фиксируются специальными уголками
В сложенном состоянии ширина мангала – примерно 40 мм
Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»
Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)

Мангал — это не скучно!

Погружение в природу — это всегда очень весело. Свежий воздух в сочетании с вкусной едой, приготовленной на живом огне, и приятное общение — лучший способ отдохнуть от будничных будней. Мангал действительно является главным атрибутом загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако у любителей шашлыка от этого шага останавливается качество предлагаемого ассортимента. По сути, все, что выставлено на реализацию модели, сделано из слишком тонкого материала, и первый «сезон шашлыка» становится для них роковым.

Готовый мангал из металла

Хотите обзавестись другом на десятилетия — попробуйте пойти другим маршрутом и сделать мангал из металла своими руками. Это отличный способ приобрести более прочный, а иногда и эксклюзивный вариант мангала, который, к тому же, можно полностью адаптировать под ваши нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачи, а это повод поближе познакомиться с видами и технологией изготовления металлоконструкций для жарки шашлыка.

В первую очередь эти изделия делятся по размерным параметрам. Мангал можно сделать:

1. Стационарный.

Мангал стационарный металлический с навесом

2. Портативный.

Легкий переносной мангал металлический

Каждый из пунктов также можно интерпретировать по-разному. Подразделяются на стационарные виды:

.

Классический стационарный мангал металлический

Мангал металлический в стиле ар-деко

Переносной может быть:

Мангал переносной складной

Мангал разборный металлический

Но параллельно быть мангалом оба варианта бывают и стационарными, и мобильными.

Стационарный мангал — прерогатива дачных участков. Часто в них металл сочетается с кладкой, что добавляет эстетики внешнему виду и делает дизайн более функциональным. Установив мангал под навес или оборудовав его крышей, вы сможете готовить еду в любую погоду.

Мангал комбинированный металло-каменный с крышей

Переносные модели

подкупают тем, что их можно установить не только в любом месте на даче, но и брать с собой в поход, а то и пешком, ведь они небольшие по размеру и незначительному весу.Складной вариант мангала из металла можно сделать своими руками настолько компактно, что он будет напоминать чемоданчик.

Мангал металлический, сложенный в чемодан

Самая простая модель мангала — это два металлических каркаса, на которых держатся шампуры.

Конструкция простого мангала

Главное достоинство складных мангалов — их недостаток. Излишняя компактность не позволяет готовить шашлык в больших количествах, поэтому для солидной компании лучше взять с собой сразу две переносные мангалы.

Если вы не планируете использовать мангал вручную, вы можете утяжелить конструкцию, добавив ее к раздвижной столешнице, решеткам и установив в нее регулируемый вентилятор.

Мангал металлический с деревянной столешницей

Для того, чтобы мангал превратился в мангал, достаточно над мангалом установить решетку. Последние имеют прямоугольную форму и имеют форму полусферы, поэтому подобрать подходящую модель для мангала не составит труда. Если вы не любите мясо с хрустящей корочкой, улучшите шашлык с помощью обычной крышки.

Мангал с решеткой

Изделия серии Art Deco собираются из кованых элементов. Последние могут быть основой дизайна или его декоративной частью. Преимущественно ковка происходит в стационарных вариантах, поскольку она тяжелая и массивная. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, превратив в автомобильный прицеп.

Кованый мангал в стиле арт-деко на колесиках

Базовая конструкция мангала из металла может быть модифицирована вручную, то есть комплектуется дополнительными модулями в виде:

1.Колеса.

2. Крыши.

3. Опоры и полки.

4. Мангал двойной.

5. Ручки.

Мангал металлический с дополнительными полками

Однако делать это нужно только в том случае, если без этих элементов не обойтись. Необходимо помнить, что каждое из представленных дополнений будет добавлять конструкции веса. Это правило прописано для портативных моделей. В стационарных мангалах в этом плане нет никаких ограничений.

Классифицировать мангалы можно, исходя из такого показателя, как толщина металла.В этой классификации они будут разделены:

.

Мангал толстостенный

Жаровня тонкостенная металлическая

Металл большой толщины обычно используется для стационарных моделей мангалов. Мангал для них может быть изготовлен из листов стали толщиной 5 и более миллиметров. Придется потратить немного денег, но прослужит вам очень долго.

Жаровня стационарная толстостенная

Для переносных вариантов мангала нужно брать металл меньшей толщины.Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда его придется носить с собой в руке на большое расстояние. В тонкостенном мангале даже из очень качественного металла нельзя жечь дрова. Здесь используются уже готовые угли, упаковки которых можно купить в магазине или приготовить самостоятельно, на костре.

Жаровня металлическая тонкая

«На сборку мангала из металла своими руками потребуется несколько часов, а по окончании работ готовое изделие будет сразу доступно и протестировано в кейсе»

Преимущества металлических мангалов очевидны.

1. Они мобильны. Неважно, разбирается мангал или нет, его можно почистить на зиму в сарае. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал металлический снимается на зиму

2. Огнестойкость. Это гарантируется материалом, из которого изготовлен мангал, и формой самого мангала.

3. Относительно дешево. Разница в стоимости материалов и работ по установке камина из камня и металла, очень существенна.

Мангал из металла легко устанавливается в нужное место

4. Быстро монтируется. На строительство стационарного каменного мангала с учетом технологически предусмотренных перерывов для промерзания фундамента и схватывания раствора потребуется не менее трех недель. На сборку мангала из металла своими руками потребуется несколько часов, а по окончании работ готовое изделие можно будет протестировать сразу и в футляре.

Мангал металлический на подготовленной площадке

Ценители полностью оборудованных конструкций считают металлические мангалы в меру эстетичными и неприметными, но это зависит от того, кто возьмется за работу.Иногда из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «Сумасшедшие руки» мы расскажем ниже, а теперь разберемся в последовательности процесса работы на обычном, привычном мангале.

Как построить мангал своими руками

Тем, кто не понаслышке знает металл, советы и рекомендации не понадобятся. Профессионалы соберут конструкцию с закрытыми глазами. Но новичкам в этой сфере придется нелегко. Чтобы первый опыт был положительным, нужно подойти к процессу творчества основательно и медленно.Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного простым в декоративном отношении, но хорошо функционирующим. Впоследствии, набравшись опыта и овладев навыком, можно будет попробовать создать что-то неординарное для жарки шашлыка, но пока ваша цель — ящик на ножках. Иди к ней и уходи.

Такой мангал из металла несложно сделать своими руками

Конструкционные элементы

Для создания передвижного мангала необходимо:

1.4 ноги.

2. 4 перфорированные стены прямоугольной формы.

3. Дно.

Необходимые детали для мангала из металла

С чем и с чем работать

Чтобы получить необходимые детали и собрать их в функциональную конструкцию, вам понадобятся:

  1. стальной лист;
  2. металлический уголок или арматура с гайками и болтами;
  3. сварочный аппарат с запасными электродами;
  4. ножовка по металлу;
  5. Болгарка и нарезные круги к ней;
  6. сверло.

Для изготовления мангала понадобится сварочный аппарат

Следующим шагом будет создание рабочего проекта. В нашем случае это звучит громко, но наличие мангала из металла ускорит и облегчит первую сборку своими руками.

Рисование черновика

Чертеж будет на 100% успешным, и его будет легче читать, если он будет выполнен на листе бумаги, помеченном клеткой. Обязательно обратите внимание на высоту ножек и параметры самого ящика фритюрницы.Рассчитайте расстояние между направляющими скосами для укладки шампуров и перфорацией.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями — от 7 до 10 сантиметров. Расположите их правильно в пределах 5-10 сантиметров от дна жаровни. Длина ног произвольная.

Проект мангала из металла

Расчет размеров

Среднестатистическая компания будет удовлетворена дизайном на десять шампуров.Шашлык получается в горячем виде, поэтому следующую порцию можно жарить, пока гости едят первую. Чтобы мясо получилось удачным, шампуры нужно как следует уложить на угли. Их нельзя прижимать друг к другу, но слишком далеко друг от друга тоже неправильно. Тепло не следует тратить зря. Это главный критерий выбора длины фритюрницы.

На шампур стандартной длины нанизывается от 6 до 8 порций мяса. Если не хотите уменьшать порцию, то ширину коробки сделайте по длине первой.Увеличивать ширину нет смысла. Изделие станет громоздким и громоздким.

Глубина металлического мангала должна быть приближена к проверенной практике. Мясо расположено слишком близко к углям — сушено, слишком далеко — не жарено. Оптимальный уровень шампуров над огнем 30-35 см.

Проект мангала на 11 шампуров

Последний параметр барбекю — его общая высота. Это производное от роста «шеф-повара». Пригласите его на «стройку», дайте ему в руки вертел и попросите смоделировать поворот последнего, не сгибая и не сгибая спины.Измерьте расстояние от земли до руки. У вас есть оптимальная высота вашего изделия. Если проводить эксперимент, нельзя полагаться на стандартные показатели, которые варьируются от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем ящик фритюрницы

Насколько хорош будет ваш мангал, напрямую зависит от качества металла и правильности выбора габаритов. Эти два показателя напрямую повлияют на время приготовления шашлыка и его вкусовые качества.Работа повара может сойти с ума, если мясо приготовлено на плохом оборудовании.

Мангал переносной мангал нужно собирать из металла 2-3 мм, с которым работать не так сложно, как с толстой сталью. Листы брать больше не рекомендуется, потому что коробка из них сразу перегорит.

Переносной мангал металлический толщиной 2-3 мм.

Выбранный металлический лист нужно «разрезать». Разметка выполняется на уголке. Его использование — гарантия отсутствия перекосов.Нам предстоит нарисовать 2 длинные и 2 торцевые боковины, а также низ. Для вырезания элементов используем болгарку. Важно вырезать детали так, чтобы их края были ровными.

Распиловка по металлу для мангала

А теперь пора приступить к перфорации стенок решетки. Отверстия обеспечивают приток воздуха к мангалу, что необходимо для хорошего сжигания углей. Просверлим их только на задней и передней стенке. Диаметр отверстий 10-15 мм, шаг шага 5 см.

Перфорация на стене мангала

Завершающим этапом создания мангала будет сварка.Делать их лучше с партнером, так как детали можно держать в нужном положении, а качественно сварить их бывает сложно.

Сварка стыков жаровен

«Ставим на ножки»

На ножки можно использовать арматуру, трубу 30 мм или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или разборным. У разборных моделей болты привариваются к ножкам. Работать придется в бижутерии, чтобы не испортить резьбу.

Арматурные стержни для ножек мангала

По углам дна ящика для жаровни проделайте отверстия. Их диаметр должен быть несколько больше сечения болтов. С внутренней стороны отверстий крепятся гайки. После того, как металл остыл от сварки, пытаемся поставить конструкцию на ноги.

Уголки можно прикрепить к основанию фритюрницы постоянно или сделать подвижным приспособлением, чтобы при необходимости можно было сложить ножки. В первом варианте используется сварка, во втором — болтовое крепление.

Саморез крепления стен для разборного мангала

Если ножки получаются длинными, их необходимо усилить, соединив их вместе с помощью поперечин. Последние также могут быть цельными или складчатыми (важно при трансформации моделей).

Собираем нестандартный мангал из металла своими руками

Модель из бочки

Если вы отойдете от стереотипов и того, что мангал строго прямоугольной конструкции, вы поймете, что такую ​​вещь можно создать практически из любого подходящего металлического предмета, например, бочки, собирающейся в углу сарая.

Оригинальный мангал из бочки

Невозможно приспособить под жаровню только цистерны, в которых хранились ГСМ. Если толщина металла ствола не слишком тонкая, то конструкция прослужит долго. Бочка выполнит роль мангала. Дополнительно к нему вам понадобятся:

— дрель;

— уголок металлический;

— сварочный аппарат;

— Болгарский.

Мангал барбекю проект

1.Сделав разметку, вырежем верхнюю часть ствола, сохраняя целостность концов. Не спешите выбрасывать «отходы производства». Из снятого куска будет сделана крышка.

Обрезка верхушки ствола

2. Металлический уголок будет выполнять роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 одинаковые части и приварить к торцу мангала.

3. Измеряем длину ствола и подготавливаем еще два уголка соответствующего размера.Это будет опора для шампуров. По углам необходимо будет сделать надрезы с шагом 4-6 см. Подготовленные детали привариваются к горизонтальным участкам борта ствола изнутри.

Шашлык из бочки на ножках с крышкой

4. А теперь доработаем. Из такого металла сделан мангал, и мы сделаем это сами. Прикрепляем чехол к основанию петлями. На его арочной стороне должны появиться две ручки. Так будет удобнее пользоваться.Крышка станет одновременно элементом декора и функциональной деталью конструкции, защищающей мангал и приготовленный на нем мангал от дождя.

Рукоять на ствол мангал от ствола

Модель разборная

Мангал можно сделать полностью разборным. В этом случае сварочный аппарат работать не должен. Здесь нужно действовать по-другому.

Схема разборного мангала

Раскрой детали производится с припуском на швы, то есть плюс 3-4 см с каждой стороны.

Далее необходимо произвести загибы по всем сторонам полученных компонентов на величину припусков. Это необходимо для угловой стыковки и фиксации днища.

Соберем конструкцию на болтах. Отверстия под них готовятся дрелью.

Складная модель

Работы по сборно-разборной металлической мангале будут проводиться по стандартной схеме: чертеж, раскрой, сборка — только прикрепите детали к подвижным мебельным юбкам.Чтобы стены не перегибались, к верхней части стен приваривают специальные крючки.

Чертеж раскладного мангала

«Ковочный элемент мангала из металла, который вы можете сложить самостоятельно, — это поковка»

Скучный вид самодельной конструкции не грозит, ведь работая над жаровней из металла своими руками, вы вольны проявить фантазию и сделать ее такой, какой вы ее видите, а не так, как предписано стандартами и концепциями. Несомненно, украшать изделие лакокрасочными материалами — смысла нет.Жара просто уничтожит все ваши старания. А вот поиграть с формой мангала, ножками, добавить в мангал оригинальные детали — очень возможно.

Оригинальный мангал из металла

Что и как придать дизайну эксклюзивности? Есть много способов. Сделайте крышку для жаровни и добавьте ее к выхлопной трубе. Будет интересно посмотреть. Кроме того, мангал такой сборки можно эксплуатировать в закрытой беседке.

Мангал металлический с трубкой

С помощью боковых опор мангал можно превратить в мини-рубанок.Также красиво и практично. На импровизированные «крылышки» можно выложить уже готовый шашлык или нанизать на шпажки новые шпажки из мяса. Стенды не обязательно делать стационарными. Съемные предметы тоже будут хороши.

Мангал-рубанок из металла своими руками

Беспроигрышным элементом металлического мангала, который можно складывать вручную, является ковка. Обычная железка станет произведением дизайнерского искусства. Может быть, такой подход не будет модным, ведь сегодня в стиле цельнокованые вещи, но красивые, винтажные, элегантные — останутся в веках.Ковку можно трансформировать, но она никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет актуальности

Как вариант конструкции мангала можно рассмотреть «неправильную» форму. Стальные листы можно гнуть, поэтому остается только разобраться, как их гнуть. Сделайте мангал овальной, квадратной, круглой, зигзагообразной формы. Любой вариант подойдет.

Необычный овальный мангал из металла

Народные мастера могут превратить ящик фритюрницы с отверстиями во что угодно.Копаясь в воспоминаниях детства, нетрудно вспомнить любимые книги или тайные желания. Мечтали стать пиратом и найти сокровища? Осуществите мечту прямо сейчас, создав сундук-жаровню. Вместо ног он мог скрестить мечи корсара. При закрытой крышке мангал может служить мини-коптильней, достаточно снабдить его хотя бы небольшой выхлопной трубой.

Мангал — сундук металлический

Нашли на чердаке пространство «бабушкиное наследство» в виде старой швейной машинки с уже забытым нами ножным приводом? Не спешите отдавать его в металлолом, ведь его каркас из чугуна, а значит, он может стать отличной опорой для мангала из металла, сконструированного своими руками.

Мангал на базе швейной машины

Дым, идущий от жаровни, не дает покоя пытливым умам. «Почему бы не превратить обычный мангал в паровоз?» Думают, садятся за проект.

Основной деталью этой конструкции может быть ненужный газовый баллон. Сделав платформу машиниста, приварив к цилиндру колесо и установив на него трубу — вы действительно удивите домочадцев. Трубку желательно сделать не фальшивой, а настоящей, чтобы она служила каналом для выхода дыма.В получившемся очаге можно не только отжать шашлык, но и просто запечь или даже коптить мясо, а также приготовить еще много «летних» деликатесов.

Мангал с крышкой от газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старую машину. Друг болгарина, сварщик и главный автолюбитель сделает это за пару часов. В опорожненном от внутренностей моторном отсеке установлен жарочный ящик с решеткой и все запускается.Кто-то сделал такой мангал передвижным, разместив на нем два колеса и снабдив подвеской и рессорами. Получился отличный трейлер. Такой мангал из металла, сделанный своими руками, можно брать с собой куда угодно, как на полевую кухню.

Мангал перед вагоном

Автомобильные диски также будут использоваться. У них есть все предпосылки, чтобы без особых усилий с вашей стороны стать прекрасной мангалом. Они имеют круглую форму, вентиляционные отверстия уже готовы, а стены достаточно толстые, так что огонь их не скоро сожжет.Единственное, чего не хватает дизайна, так это днища. Надо подправить и родные слоты для дисков, которые могут оказаться слишком большими для маленьких тлеющих углей. Для удобства размещения шампуров в колесном диске вы можете встроить стальной держатель или просто использовать гриль для приготовления пищи.

Мангал из автомобильных дисков

Заключение

Как видите, соорудить мангал из металла своими руками можно, ничего сложного в этом нет. Навыки — это прибыль. И пусть первый «блин» может оказаться комком, но в будущем все, что выйдет из ваших рук, будет вызывать настоящее восхищение, главное, не пропускайте их!

Видео


Автор: Михаил Бонд



вокруг жаровни Картина Эразмо Амато

Неаполитанский дух в искусстве! Он пытается проанализировать критические, но юмористические аспекты общества, в котором мы живем.Он родился на солнечном южном побережье итальянского полуострова, рисование было его страстью с первых лет школы, но рациональный инстинкт подсказывает ему другой профессиональный путь. Он получил высшее образование по специальности инженер-электрик, затем бросил университет и переехал в Мюнхен в Германии. В Германии он работал с системами автоматической обработки данных, которые использовались до того, как персональный компьютер появился в каждом офисе. Его фантазия и его навыки физического рабочего были важной частью его работы и его жизни.Но в свободное время всегда занимался творческими проектами. Посещая курсы акварельной живописи, живописи маслом, карикатуры и керамики, он научился самовыражаться. Его работы не ограничиваются традиционной Живописью, это непрерывная попытка современной компьютерной графики. Его страсть к рисованию и карикатурам пытается критически проанализировать в юмористическом ключе несколько взглядов общества на первый коллектив «Arte». -Quattro », группа художников Мюнхена (Германия), инициатором которой является Эразмо Амато, представил несколько композиций с вековой технологией пирографии (выжигание светящейся металлической точкой в ​​дереве), тем самым продемонстрировав гармонию древнего техники с проблемами наших дней.На художественной выставке «Arte Quattro» также была представлена ​​детская книга (написанная на двух языках, немецком и итальянском, и иллюстрированная им), сказка о Средиземноморье, частично забытая, которую его бабушка всегда перед сном. о своем детстве он повествует. «История нута (более известная в Неаполе как O ‘Cunt’ do Cicer ‘.) Новейшие разработки художника: коллаж и мозаика! Пожалуйста, не забывайте, что мозаика была и остается произведением искусства, почти нерушимым, свидетель времени !! Что касается мозаики, «Tessere» вырезаны вручную, и каждая часть уникальна! Самые известные композиции этого художника: «Interneticus» (Feminae Interneticus, Homo Interneticus), мозаика: «то есть также люблю »,« Morbus Smartphonis »и« Felicità »! www.amato-art.com

35 Дизайнов металлических костров и идей для наружной обстановки

Начались более холодные ночи, но не нужно спешить в помещении — одна из этих 35 металлических костров может продлить ваш сезон на свежем воздухе теплом и весельем. Вы найдете один дизайн костровой ямы, который подойдет для вашего патио или на открытом воздухе. Независимо от того, являетесь ли вы пуристом или предпочитаете более драматичный стиль, некоторые из этих крутых дизайнерских идей обязательно вдохновят вас. А что надежнее и проще в установке, чем металлическая яма.Большинство из них не требует никаких подготовительных работ — просто установите их на место, возьмите дров и начните их использовать. Что касается топлива, у вас будет выбор среди традиционных ям для сжигания древесины, работающих на пропане или биоэтаноле. Пора уютно устроиться у костра!

Конусные пожарные ямы

Urbanfire

Modfire (вверху) — это ультрасовременная костровище и произведение искусства. Изготовленный вручную из натуральной стали, он доступен в различных вариантах отделки: от натурального металла до ярких цветов (синий, красный, оранжевый и т. Д.) Или роскошной меди.Этот впечатляющий конусообразный дизайн высотой 48 дюймов (около 120 см) привлечет внимание каждого. Он работает на дровах или работает на пропане.

Катан (вверху) на шведском означает палатка-вигвам, и именно здесь голландский производитель Харри Линдерс вдохновился на создание этой особой конструкции пирамидальной костровой ямы. Сделанный из кортеновской стали, сначала он выглядит как ржавый металл, но со временем и дождем он окислится и станет довольно черным. Внизу есть практичное деревянное отделение для хранения вещей.

Pharos — еще одна конструкция конической костровой ямы / камина от Leenders (вверху), но она также мобильная и идеально подходит для использования на открытом воздухе. Его можно легко перемещать на твердых колесах по патио или саду, чтобы найти наиболее подходящее место для сезона. Он изготовлен из литого алюминия толщиной 6 мм и доступен в нескольких цветовых комбинациях. Как классный дымоход!

Мы не знаем, кто делает эту красную яму для костра, но это определенно одна из самых крутых конструкций конусов. Вы можете попробовать узнать больше в источнике.

Металлические кострища с хранилищем дров

Zero by AK-47 — это современный круглый камин, предназначенный для людей. 145 см в диаметре (4,75 фута), он состоит из центральной металлической костровой ямы и внешнего хранилища дров и места для сидения. Он становится прекрасным украшением больших общественных мест и приобретает более интимное измерение дома, в окружении друзей!

Harrie Leenders становится более современным с Spot (вверху), компактной чашей для костра на открытом воздухе, которую также можно использовать в качестве печи, и она предназначена для использования даже в самых маленьких наружных точках.Функциональный дизайнерский объект 3-в-1, Spot сочетает в себе яму, деревянное хранилище и дополнительный прикрепляемый поднос для обслуживания. Идеально, чтобы насладиться напитком у костра. Ваше здоровье!

Spot fire от Leenders — идеальный аксессуар для отдыха на открытом воздухе всей семьей.

Подвесные костровые ямы

Это самая крутая идея костровой ямы, которую вы когда-либо видели? Он висит! Был найден на чьем-то заднем дворе в Венеции, Лос-Анджелес, Калифорния.

Этот большой подвесной камин, названный «Босс ранчо», по словам его создателя Cowboy Cauldron, предназначен для тех, кто хочет самого лучшего.

Подвесные металлические костровые ямы для котлов изготавливаются из чугуна или толстой штампованной стали и рассчитаны на многие поколения. Вы также можете использовать подвесную чашу Cauldron в качестве гриля, и это отличный аксессуар для развлечения ваших гостей. Каждая яма для котла поставляется в комплекте с рамой штатива, цепью для подвешивания, узлом крюка и штифта, чашей для котла, съемной решеткой для огня и грилем для приготовления пищи. Источник.

Босс ранчо может быть самым большим Котлом, но не единственным.Они бывают четырех разных размеров — посмотрите на таблицу выше, чтобы выбрать тот, который лучше всего подходит для вашего патио или заднего двора. Источник.

Чаша для костра

Ямы для чаш — одни из наших любимых — что может быть более эстетично и удобно по форме для безопасного разведения огня, чем конструкция чаш. Особенно огромная яма, подобная той, что была найдена в этом доме выходного дня в долине Напа компанией Jim Jennings Architecture. Эта огромная чаша, созданная Эрин Мартин, — мечта на открытом воздухе. Вся обстановка такая простая и в то же время уютная, сфотографирована Марион Бреннер.

Выше, использование чугунной посуды в качестве очага для костра кажется отличной идеей — по крайней мере, это сработало для одного джентльмена. Он большой, около 2,5 футов в диаметре, и выглядит круто. Источник.

Еще одна потрясающая обстановка с металлической чашей для костра в качестве центрального элемента, даже в деревенском стиле и в стиле фанк — обратите внимание на эти вырезанные сиденья. Они что-то тебе не напоминают? Сфотографировано Радостиной — посмотрите ее замечательные работы здесь.

Вышеупомянутая идея установки затонувшей костровой ямы взята из Йоханнесбурга, Южная Африка — источник.Какая умная идея и потенциально интересный проект DIY — меньшая и более мелкая металлическая чаша помещается на бетонный постамент, создавая центральный огонь в середине круглой выемки в земле и с бетонной подпорной стенкой.

Эта чаша для костра, сделанная своими руками, состоит из сваривания между собой дисковых лезвий пахотного трактора. Она отлично подходит для разведения костра на заднем дворе. Смотрится почти артистично. Источник.

Если вам нравится внешний вид меди, то Hayneedle предлагает эту медную яму для костра CobraCo с крышкой.Это привлекательный аксессуар для дома, который красиво выкован вручную для придания блеска. Он поставляется с защитным виниловым покрытием для поддержания чистоты и имеет диаметр 30 дюймов.

Современные кострища

Вышеупомянутый современный гриль для костра Langgrill можно приобрести в Connox. Это немецкий дизайн с длинной чашей и минималистским дизайном из нержавеющей стали, размером 45 см в ширину и 95 см в длину.

Иногда меньше значит больше, и это справедливо для очага из нержавеющей стали Bella Vita (вверху).Художник по стальным изделиям Рик Виттриг сделал этот круглый современный камин необслуживаемым, поэтому он не требует усилий и предлагает моменты полного расслабления тем, кто сидит вокруг него. Диаметр 46 дюймов, дров в нем хватит на один вечер горения!

Еще один современный дизайн костровой ямы с неглубокой круглой стальной чашей на металлической подставке — это отличный предмет декора для современного дома. Чаша диаметром 63 см отшлифована вручную, чтобы со временем образовалась естественная ржавчина, а ножки из нержавеющей стали также обрабатываются вручную.

Вышеупомянутая мобильная пожарная яма под названием Eclypsya представляет собой современную круглую конструкцию Бенджамина Меснарда, изготовленную компанией Arkiane. Он отличается необычным дизайном и мобильностью. Просто выкатите его на улицу и наслаждайтесь огнем на своей террасе в полной безопасности, так как пламя биоэтанола защищено стеклом с обеих сторон. Эта красивая яма, вдохновленная кочевниками пустыни, которые устраивались разводить костер, обязательно займет постоянное место в вашем образе жизни!

Геометрические конструкции металлической костровой ямы

Простой квадратный шов для огнеупорной ямы, сделанный своими руками из четырех листов горячекатаной стали 12 калибра 40 ″ x 20 ″ — вот учебное пособие.

Геометрическая кострище Plodes Geometric Fire Pit (вверху) напоминает дизайн оригами. Дизайн — Джон Пол Плауч из Plodes Studio, который выполнял проекты для офисов Google. Доступен в двух размерах и двух металлах — из низкоуглеродистой стали A36 или стали Corten. Купив дополнительную решетку или кедровую решетку, вы можете превратить эту яму в гриль или стол.

На Etsy есть костровище аналогичной формы. Благодаря горячекатаным стальным стенкам 14-го калибра и огневой чаше 10-го калибра, плавник рассчитан на длительный срок службы.

Немного отличающаяся от двух вышеперечисленных геометрических форм и немного более эстетичная, это Contemporary Outdoor Fire Grate от Питера Кейлбаха, дизайнера из Великобритании. Он будет красиво смотреться в вашем саду, и его можно использовать как гриль.

Говоря о необычной геометрии … вот металлическая кострище и комбинация барбекю под названием Декаэдр. Имя говорит само за себя.

Идеи Art Fire Pit

Изготовленный из переработанной стали, The Great Bowl O ’Fire представляет собой скульптурное изделие.Эта костровая яма не перестает удивлять, насколько пропорционально она спроектирована. Чаша диаметром 37 дюймов кажется горящей, даже когда фактическое пламя не горит! Великолепный на уровне пола, он приобретает «олимпийское» ощущение, когда поднимается на пьедестал.
Некоторые из самых известных художественных костровых ям, представленных сегодня на рынке, — это вырезанные вручную сферы для костра, созданные художницей Мелиссой Крисп. У Мелиссы много красивых дизайнов, мы только что выбрали 4, которые, по нашему мнению, являются одними из самых удивительных произведений искусства от этого дизайнера. Каждый дизайн уникален и снабжен пронумерованной металлической пластиной для аутентичности.По умолчанию они работают на дровах, но могут быть преобразованы в газовые кострища.

Вышеупомянутая сфера для костра Зимнего леса от Мелиссы Крисп имеет романтическую нотку. Для влюбленных вы не найдете лучшего предмета, чтобы наслаждаться огнем звездными ночами.

Настоящее произведение искусства выше — это огненный шар Earth & Sky, который имеет простую металлическую чашу на скалистом основании из веток дерева и имеет диаметр 53-54 дюйма.

Сфера огненной ямы «Скрытый ангел» вполне может быть одной из самых красивых ям, которые мы когда-либо видели.

Огненная сфера «Скрытый ангел» изображает двух ангелов с широко раскрытыми крыльями, как будто они защищают вас от огня. «Эта скульптурная чаша для костра прекрасна даже в незажженном состоянии и будет потрясающе смотреться в любом саду. Крылья ангела обвиваются по бокам чаши и встречаются, завершая круг ». Источник.

Этот очень сбалансированный, эстетически приятный дизайн (вверху) — это Сфера Огненной Ямы Осеннего Закатного Листа от Мелиссы Крисп. Эта уникальная чаша для огня ручной работы имеет диаметр 37 дюймов и может стать отличным украшением патио даже без огня.

Выше — экзотический вид огненного искусства Lotus — ручной работы из нержавеющей стали и газового сжигания.

Созданный по образцу растения агавы, эта вычурная конструкция костровой ямы сделана из необработанной стали, поэтому вы можете наблюдать, как она формирует свою уникальную патину.

Кольца для костровой ямы

Простое металлическое кольцо для костра часто может стать лучшей идеей для наружной установки. Нам нравится негабаритный круглый дизайн — он кажется таким естественным, когда костровище должно быть круглым и большим.

Это переносное костровое кольцо — отличная идея для кемпинга.

Выше очаровательный дизайн камина для уютной деревенской обстановки — источник.

Это классное декоративное кольцо для костра из металла может легко поместиться в большинстве пейзажей. Он состоит из стальной облицовки и декоративного верхнего кольца и был разработан для строительства кострища с блоками подпорной стены.

Столы для костровой ямы

И, наконец, пара необычных и изящных идей декорации на открытом воздухе — столики для костра.

Уличный стол со встроенным кулером и костровищем.

Огненный стол Габиана, меняющий цвет.
Для еще большего вдохновения ознакомьтесь с этими идеями круглых ям для костра от AK-47.

БРАЗЬЕ, 18 ВЕК. Рабочие делают посуду

Печать в рамке БРАЗЬЕ, 18 ВЕК. Рабочие изготавливают кухонную утварь и сосуды из латуни и меди на мангале

БРАЗЬЕ, 18 ВЕК.
Рабочие на жаровне изготавливают кухонную утварь, латунные и медные сосуды. Гравюра на меди из Энциклопедии Дени Дидро, 18 век

Мы с гордостью предлагаем этот принт из Granger, NYC / The Granger Collection в сотрудничестве с Granger Art on Demand

Грейнджер хранит миллионы изображений, охватывающих более 25000 лет мировой истории, от периода до каменного века до начала космической эры

Идентификатор носителя 12244104

18 век
, Латунь
, Мангал
, Приготовление еды
, Медь
, Дени
, Денис
, Диаграмма
, Дидро
, Гравировка
, Фабрика
, Огонь
, Франция
, Французский язык
, Молоток
, Молотком
, Промышленность
, Интерьер
, Кухня
, Ленциклопедия
, Производство
, Заклепка
, Заклепочник
, Сидя
, Дым
, Стоя
, Посуда
, Судно
, Рабочий
, Работающий

14 дюймов x 12 дюймов (38 x 32 см) в современной раме

Наши современные репродукции в рамке профессионально сделаны и готовы повесить на вашу стену

проверить

Гарантия идеального качества пикселей

проверить

Сделано из высококачественных материалов

проверить

Изображение без кадра 24.4 x 12,2 см (прибл.)

проверить

Профессиональное качество отделки

клетка

Размер продукта 37,6 x 32,5 см (прибл.)

Рамка под дерево с принтом 10×8 в держателе для карт. Фотобумага архивного качества. Габаритные внешние размеры 14×12 дюймов (363×325 мм). Задняя стенка из ДВП, прикрепленная скобами к вешалке и покрытая прочным стирольным пластиком, обеспечивает практически небьющееся покрытие, напоминающее стекло. Легко чистится влажной тканью. Молдинг шириной 40 мм и толщиной 15 мм.Обратите внимание, что для предотвращения падения бумаги через окошко крепления и предотвращения обрезания оригинального изображения видимый отпечаток может быть немного меньше, чтобы бумага надежно крепилась к оправе без видимой белой окантовки и соответствовала формату. соотношение оригинального произведения искусства.

Код товара dmcs_12244104_80876_736

Это изображение доступно в виде
Печать в рамке
, Премиум обрамление
, Фотографическая печать
, Пазл
, Печать на холсте
, Печать плакатов
, Сумка
, Фото кружка
, Поздравительные открытки
, Диванная подушка
, Репродукция картин
, Установленное фото
, Стеклянная рамка
, Акриловый блок
, Печать в рамке
, Коврик для мыши
, Стеклянные коврики
, Стеклянная подставка

Водяной знак не появляется на готовой продукции

Категории

> Искусство
> Художники
> D
> 6
> Дени Дидро

> Европа
> Франция
> Связанные изображения

> Искусство Грейнджер по запросу
> Промышленность

Полный диапазон художественной печати

Наши стандартные фотоотпечатки (идеально подходят для кадрирования) отправляются в тот же или на следующий рабочий день, а большинство других товаров отправляется на несколько дней позже.

Печать в рамке (65,66–335,67 долларов США)

Наши современные репродукции в рамке профессионально сделаны и готовы повесить на вашу стену

Премиум обрамление (131,34 — 423,24 доллара)

Наши превосходные фоторамки премиум-класса профессионально изготовлены и готовы повесить на вашу стену

Фотопечать (10,20–72,96 долл.)

Наши фотопринты напечатаны на прочной бумаге архивного качества для яркого воспроизведения и идеально подходят для кадрирования.

Пазл (40 долларов.85 — 55,45 долл. США)

Пазлы — идеальный подарок на любой случай

Печать на холсте (72,96 доллара — 306,48 доллара)

Профессионально сделанные, готовые к развешиванию Отпечатки на холсте — отличный способ добавить цвет, глубину и текстуру в любое пространство.

Плакат (16,04–87,56 долларов)

Бумага для плакатов архивного качества, идеально подходит для печати больших изображений

Большая сумка (43,71 доллара)

Наши сумки-тоут изготовлены из мягкой прочной ткани и оснащены ремнем для удобной переноски.

Фотокружка (14,58 $)

Наслаждайтесь любимым напитком из кружки, украшенной любимым изображением. Сентиментальные и практичные персонализированные фотокружки станут идеальным подарком для близких, друзей или коллег по работе

Поздравительные открытки (8,71–17,50 долларов США)

Поздравительные открытки для дней рождения, свадеб, юбилеев, выпускных, благодарностей и многого другого

Подушка (36,47 — 65,66 долларов)

Украсьте свое пространство декоративными мягкими подушками

Fine Art Print (43 доллара.77 — 175,13 долл. США)

Наши репродукции репродукций произведений искусства соответствуют стандартам самых критичных музейных кураторов. Они имеют мягкую текстурированную естественную поверхность, что делает их еще лучше, чем оригинальные произведения искусства.

Фото (18,96 — 189,72 долларов)

Фотопринты поставляются в держателе для карт с индивидуальным вырезом, готовом к обрамлению

Стеклянная рамка (33,55 — 100,71 доллара)
Крепления из закаленного стекла
идеально подходят для настенного дисплея, а меньшие размеры также можно использовать отдельно с помощью встроенной подставки.

Acrylic Blox (43,77–72,96 долл. США)

Обтекаемая, современная односторонняя привлекательная настольная печать

Печать в рамке (65,66–364,86 долларов)

Наш оригинальный ассортимент британских принтов в рамке со скошенным краем

Коврик для мыши (20,42 доллара США)

Фотопечать архивного качества на прочном коврике для мыши с нескользящей подложкой. Работает со всеми компьютерными мышками.

Стеклянные коврики (72,96 $)

Набор из 4 стеклянных ковриков.Элегантное полированное безопасное стекло и термостойкое. Также доступны подходящие подстаканники

Glass Coaster (11,66 долларов США)

Индивидуальная стеклянная подставка под столешницу. Элегантное полированное безопасное закаленное стекло и подходящие термостойкие коврики также доступны

Малая жаровня из нефрита и позолоты серебра с двумя масками — Коллекция

Библиография +

Ангуло Иньигес, Диего, Catálogo de las Alhajas del Delfín , Museo del Prado, Madrid, 1989 (изд.rev), стр.108.

Arbeteta Mira, Letizia, El tesoro del Delfín: alhajas de Felipe V recibidas por herencia de su padre Luis, Gran Delfín de Francia , Национальный музей дель Прадо, Мадрид, 2001, стр. 214-215.

Арбетета, Л.Azcue, L., Эль Тесоро дель Дельфин , Национальный музей Прадо, Мадрид, 2018.

Прочие запасы +

Агаты, хрустальные изделия, прфорфор, бронза и другие любопытные предметы, которые находятся в Кабинете монсеньора Дофена в Версале.
Núm. 5 А.

Numº. 5 / Prix contant Pistoles 500. / Une Cassolette de Jade garnie de Vermeil doré, sur son pied á trois pattes de chien, orné de six festons, et par le corps de trois faces au dedans de laquelle est un rechaud travaillé à jour et qui porte une tasse couverte.Le couvercle de ladite Cassolette est orné par bas d’un grand cercle de vermeil à six festons, et au dessus d’une moulure à fleurs: au dessus il ya six morceaux de Jade en form de lucarnes, au dessus desquelles il ya des comptiments Quarrez à jour; ledit couvercle est terminé par une flamme, le tout de vermeil haut de quinze pouces une ligne, et de diametre sept pouces deux lignes. / Валер 400.

Инв.Фелипе V, Ла Гранха, Тесоро-дель-Дельфин, 1746.
Núm. 63.

Un Cuenco Redondo con su Cubierta en forma de Campana, y uno, y otro de Piedra Agata, guarnecido con tres Mascaroncitos, Festones, y Pies assidos de un Floroncillo, y la Tapa con adornso de medio relieve, y su remate de hechura de llamas todo de color de oro, dentro un Braserito calado por fondo hi… con tres pies que le mantienen y sobre él una Tacita con su pie, asas, y tapa de encage, y adornos de ojas, que todo parece de Plata sobre dorada, y tiene dho Cuenco con pies, y remate una Tercia, y Синко дедос де альто; y su Caja de Tafilete encarnado.

Инв.Gabinete Historia Natural, 1776.
Núm. 26.

Un vaso grande hechura de cuenco de marmol egipcio blanquecino, guarnezido de plata qe. forma una espezie de perfumador; tiene compuesto el pie de tres Cartelas con sus garras; Entre ellas tres generos de festones, en el medio una piedra en forma de bolla con otra encima agallonada, y una piña, y hojas de las referidas Cartelas con su moldura: al rededor de la voicea de dho vaso una solera; engarzadas dhas Caratulas, y por adentro tres chapas con sus bastagos, y hojas, talladas dhas tapas y dentro un braserito, que entra en los referidos vastagos, qe.está calado con sus tres pies, y en el una taza con su tapa, y remate, y unas hojas unidas, otras en dha taza, y otras en el vaso, donde forma perfumador con seis piedras, y por remate un genero de Alcachofa en forma de llamas encendidas […]

Listado de objetos robados del Real Gabinete de Historia Natural en 1813 y devueltos en 1816.
Núm. 26.

Un vaso grande, hechura de cuenco, de marmol Egipcio blanquecino, guarnecido de plata que forma un especie de Perfumador, tiene compuesto el pie de tres cartelas con sus garras, entre ellas tres generos de festones, en el medio una de piedra болла, кон отра энчима агаллонада, у уна пина у ходжас де лас реферас картелас кон су молдура: аль редедор де ла бока де дхо васо уна солиста; engoznadas dhas carantulas y por adentro tres chapas con sus bastagos y hojas talladas dichas тапас, y dentro un braserito que entra en los referidos bastagos, que está calado con sus tres pies, y en él una taza con su tapa y remate, y unas ojas unidas, otras en dha taza, y otras en el vaso, donde forma un perfumador con seis piedras, y por remate un genero de alcachofa […] [Conforme]

инв. Настоящий музей, 1857.
Núm. 26.

Alhajas y efectos Preciosos que se hallaban colocados en el Gabinete de Historia natural y trasladados al Real Museo de Pintura y Escultura de S.М., en virtud de Rl. Орден 11 мая 1839 г. […] 26. Un vaso grande hechura de cuenco, de marmol Egipcio blanquesino, guarnecido de plata, que forma una especie de perfumador, tiene compuesto el pie de tres cartelas con sus garras, entre ellas tres generos de festones, en el medio una piedra en forma de bolla con otra encima agallonada, y una piña y hojas de las referidas cartelascon su moldura; al rededor de la boca de dicho vasouna Solista, engoznadas dichas carántulas y por adentro tres chapas con sus vastagos y hojas, talladas dichas tapas y dentro un braserito que entra en los referidos vasouna, que está calado con sus tres pies [..]

Берт греется у жаровни. . Капитан Брюс (Печать № 14151355)

Постер Берта, греющегося у жаровни

Берт греется у жаровни. . Капитан Брюс Бэрнсфэзер, 1-й бат. Королевский Уорикширский полк (1888-1959)

© David Cohen Fine Art / Библиотека изображений Мэри Эванс

Идентификатор носителя 14151355

1888
, 1959 г.
, Бэрнсфэтер
, Берт
, Мангал
, Брюс
, Капитан
, Рисунок
, Большой
, Исторический
, История
, Военный
, Полк
, Королевский
, Потепление
, Уорикшир
, Мир

A1 (84×59 см) Плакат

Бумага для плакатов архивного качества, идеально подходит для печати больших изображений

проверить

Гарантия идеального качества пикселей

проверить

Сделано из высококачественных материалов

проверить

Изображение без кадра 50.5 x 84,1 см (прибл.)

проверить

Профессиональное качество отделки

клетка

Размер продукта 59,4 x 84,1 см (прибл.)

Плакат A1 (84 x 59 см, 33 x 23 дюйма), напечатанный на атласной плакатной бумаге плотностью 170 г / м2. Надежно упакованы, свернуты и вставлены в прочный почтовый тубус и отправлены отслеживаются. Плакаты имеют сопоставимое архивное качество с нашими фотографиями, они просто печатаются на более тонкой плакатной бумаге. В то время как мы используем только фотографические принты в наших рамках, вы можете обрамлять плакаты, если они тщательно поддерживаются, чтобы предотвратить провисание со временем.

Код товара dmcs_14151355_73045_0

Это изображение доступно в виде
Печать в рамке
, Премиум обрамление
, Фотографическая печать
, Пазл
, Печать на холсте
, Печать плакатов
, Сумка
, Фото кружка
, Поздравительные открытки
, Диванная подушка
, Металл Печать
, Репродукция картин
, Установленное фото
, Стеклянная рамка
, Акриловый блок
, Печать в рамке
, Коврик для мыши
, Стеклянные коврики
, Стеклянная подставка

Водяной знак не появляется на готовой продукции

Полный диапазон художественной печати

Наши стандартные фотоотпечатки (идеально подходят для кадрирования) отправляются в тот же или на следующий рабочий день, а большинство других товаров отправляется на несколько дней позже.

Печать в рамке (65,66–335,67 долларов США)

Наши современные репродукции в рамке профессионально сделаны и готовы повесить на вашу стену

Премиум обрамление (131,34 — 423,24 доллара)

Наши превосходные фоторамки премиум-класса профессионально изготовлены и готовы повесить на вашу стену

Фотопечать (10,20–145,94 долл. США)

Наши фотопринты напечатаны на прочной бумаге архивного качества для яркого воспроизведения и идеально подходят для кадрирования.

Пазл (40,85 — 55,45 долларов)

Пазлы — идеальный подарок на любой случай

Печать на холсте (43,77 — 364,86 долларов)

Профессионально сделанные, готовые к развешиванию Отпечатки на холсте — отличный способ добавить цвет, глубину и текстуру в любое пространство.

Плакат (16,04–87,56 долларов)

Бумага для плакатов архивного качества, идеально подходит для печати больших изображений

Большая сумка (43,71 доллара)

Наши сумки-тоут изготовлены из мягкой прочной ткани и оснащены ремнем для удобной переноски.

Фотокружка (14,58 $)

Наслаждайтесь любимым напитком из кружки, украшенной любимым изображением. Сентиментальные и практичные персонализированные фотокружки станут идеальным подарком для близких, друзей или коллег по работе

Поздравительные открытки (8,71–17,50 долларов США)

Поздравительные открытки для дней рождения, свадеб, юбилеев, выпускных, благодарностей и многого другого

Подушка (36,47 — 65,66 долларов)

Украсьте свое пространство декоративными мягкими подушками

Metal Print (86 долларов.11 — 582,34 доллара США)

Сделанные из прочного металла и роскошной техники печати, металлические принты оживляют изображения и добавляют современный вид любому пространству

Fine Art Print (43,77–583,79 долларов)

Наши репродукции репродукций произведений искусства соответствуют стандартам самых критичных музейных кураторов. Они имеют мягкую текстурированную естественную поверхность, что делает их еще лучше, чем оригинальные произведения искусства.

Фото (18,96 — 189,72 долларов)

Фотопринты поставляются в держателе для карт с индивидуальным вырезом, готовом к обрамлению

Стеклянная рамка (33 долл.55 — 100,71 долл. США)
Крепления из закаленного стекла
идеально подходят для настенного дисплея, а меньшие размеры также можно использовать отдельно с помощью встроенной подставки.

Acrylic Blox (43,77–72,96 долл. США)

Обтекаемая, современная односторонняя привлекательная настольная печать

Печать в рамке (65,66–364,86 долларов)

Наш оригинальный ассортимент британских принтов в рамке со скошенным краем

Коврик для мыши (20,42 доллара США)

Фотопечать архивного качества на прочном коврике для мыши с нескользящей подложкой.Работает со всеми компьютерными мышками.

Стеклянные коврики (72,96 $)

Набор из 4 стеклянных ковриков. Элегантное полированное безопасное стекло и термостойкое. Также доступны подходящие подстаканники

Glass Coaster (11,66 долларов США)

Индивидуальная стеклянная подставка под столешницу. Элегантное полированное безопасное закаленное стекло и подходящие термостойкие коврики также доступны

Как военный дефицит изменил современное корректирующее белье: NPR

Иллюстрация из заявки на патент Карасса Кросби на бюстгальтер без спинки.Кросби, рожденная Мэри Фелпс Джейкоб, сменила имя после того, как продала свой бизнес по производству бюстгальтеров компании Warner Brothers Corset Co.

Бюро патентов и товарных знаков США


скрыть подпись

переключить подпись

Бюро патентов и товарных знаков США

Иллюстрация из заявки на патент Карасса Кросби на бюстгальтер без спинки.Кросби, рожденная Мэри Фелпс Джейкоб, сменила имя после того, как продала свой бизнес по производству бюстгальтеров компании Warner Brothers Corset Co.

.

Бюро патентов и товарных знаков США

Сегодня женщины дышат немного легче — благодаря нехватке металла во время Первой мировой войны.

Раньше женщины втиснулись в корсеты, которые формировали их фигуры в соответствии с викторианским идеалом: пышная грудь на крохотной талии. Но поскольку каркасы корсетов в основном делались из металла, который требовался для боеприпасов и прочего военного снаряжения, U.В 1917 году совет по промышленности Южной Америки обратился к американским женщинам с просьбой прекратить их покупать. Примерно в то же время появился современный бюстгальтер, высвободивший военную сталь и женщин.

Первый бюстгальтер, скорее всего, восходит к древней Греции, когда женщины обматывали полоску шерсти или льна на груди, прикрепляя или завязывая их сзади. Корсеты не появлялись примерно до 1500 года и быстро стали обязательными для женщин из среднего и высшего классов в западном обществе. Так же быстро врачи начали обвинять корсеты в недугах, начиная от обморока и кончая атрофией мышц, в то время как феминистки нападали на них за то, что они ограничивают женщин как физически, так и символически.

Карес Кросби запатентовала первый современный бюстгальтер в США в 1914 году. Во время подготовки к балу дебютанток она надела жесткий корсет и плотный корсетный чехол под прозрачным вечерним платьем. Но крышка корсета, которую она описала как «коробчатую броню из китового уса и розовых веревок», торчала через ее платье. «Принеси мне два карманных платка и розовую ленту», — сказала она своей горничной, которая помогла ей сшить из этих материалов простой бюстгальтер.

Принесите мне два носовых платка и розовую ленту.

Caresse Crosby, первый патентообладатель в США на бюстгальтер

Об изобретении Кросби заговорили все; другие девушки столпились вокруг, спрашивая, как она так свободно танцевала. Когда она представила свое творение, они сразу попросили ее сшить и бюстгальтеры для них. Когда незнакомцы предложили доллар за один из ее бюстгальтеров, она решила начать бизнес и запатентовала свой «бюстгальтер без спинки». Ей удалось привлечь несколько заказов из универмагов, но ее стартап провалился. По настоянию мужа Кросби продала свой патент компании Warner Brothers Corset Co.в Коннектикуте за 1500 долларов.

Вернемся к запрету на корсеты Совета военной промышленности, который позволил женщинам работать на тяжелых фабричных работах — и 28 000 фунтов стали, достаточных для постройки двух линкоров. К тому времени, когда война закончилась в 1918 году, корсеты стали быстро тускнеть, а после Второй мировой войны и еще одного серьезного дефицита металла американские бюсты наконец-то стали бесплатными.

Кроме бюстгальтеров, то есть которые быстро заменили корсет. Сначала они были под одну гребенку, сделанные из эластичного материала.Некоторые историки приписывают Уильяму и Иде Розенталь, основателям Maidenform, введение системы чашек A, B, C и D в конце 1920-х или начале 30-х годов, в то время как другие утверждают, что это был С. Кэмп и Ко. Независимо от того, кто шлепал буквы на груди женщин, система прижилась и у других производителей бюстгальтеров.

По мере развития моды менялись и скромные бюстгальтеры. Когда в ревущие 20-е годы в моду вошел андрогинный образ с хлопушкой, популярным выбором стали так называемые бюстгальтеры-бандо, которые сглаживали грудь.В 1930-х годах индустрия бюстгальтеров стала популярной благодаря регулируемым эластичным ремешкам, мягким чашкам и другим инновациям.

Фредерик Меллингер, основатель Frederick’s of Hollywood, был гением, создавшим бюстгальтер с крючками спереди и «Rising Star» — бюстгальтер пуш-ап сегодня. Почти три десятилетия спустя друзья детства Лиза Линдал, Хинда Миллер и дизайнер костюмов Полли Смит создали Jogbra, первый спортивный бюстгальтер, который изначально был сделан из двух бандажей.

Сегодня почти 95 процентов женщин в западных странах носят бюстгальтеры, что означает миллиардную индустрию, в которой доминируют Victoria’s Secret и такие корпорации, как Hanes.Теперь перед дизайнерами стоит задача удовлетворить спрос на бюстгальтеры минимального размера, которые подходят для глубоких вырезов и увеличения бюста. (За последнее десятилетие самый распространенный размер в Великобритании подскочил с 34B до 36C.)

Уготована ли бюстгальтеру та же участь, что и корсет? Так считает датский историк моды Рудольф Кристиан Альберт Броби-Йохансен. Он предсказал исчезновение бюстгальтера еще в 1969 году в своей статье «Некролог для бюстгальтера». А еще есть недавнее движение #FreeTheNipple, направленное на борьбу со стигмой против человеческих сосков, которое помогло запустить TaTa Top, верх от бикини телесного цвета с двумя сосками.

Возможно, скоро булыжник через плечо станет … просто поверх.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
