Патроны для ламп накаливания, патроны миньоны.


Перед тем как покупать понравившийся светильник, уточните, патрон какого типа в нем установлен – это важно. Данная информация пригодится вам и при замене ламп.

На фото:

Патрон светильника и цоколь лампы — это детали, которые должны идеально подходить друг другу.

Определение

Патрон – это устройство, посредством которого лампочка подключается к электрической сети. Патрон для лампы, как правило, изготавливают из термостойких пластмасс, реже – из керамики. Он может быть с винтовой резьбой (тогда лампочка вкручивается) или с пружинными гнездами (лампа фиксируется при помощи «ножек»-штырьков, расположенных на цоколе).

Виды патронов

Под резьбу или штырьки. В бытовых светильниках чаще всего встречаются три типа патронов: винтовые двух диаметров и штырьковые. Далеко не всегда типу лампы (накаливания или люминесцентной) соответствует какой-то один тип цоколя.

Чаще всего лампы накаливания имеют винтовой, а люминесцентные и галогенные – винтовой или штырьковый цоколь. В свою очередь, светильники для них оснащаются соответствующим патроном.

Стандартный патрон

Для лампы с цоколем Е27. Это винтовые патроны для ламп накаливания и так называемых энергосберегающих ламп – КЛЛ (компактная люминесцентная лампа). Осветительные приборы с таким патроном наиболее распространены, так как лампу к ним подобрать проще всего. Подойдет такой патрон для ламп накаливания, для энергосберегающих люминесцентных ламп, для галогенных ламп, и даже для светодиодных ламп. То есть выбор здесь очень широкий: можно установить модель с прозрачной, зеркальной либо матовой колбой, большей или меньшей мощности (и таким нехитрым способом корректировать уровень освещенности в помещении).

На фото:


Патрон миньон

Для лампы с цоколем Е14. В быту такие лампочки называются миньонами. Они могут иметь декоративный вид (как, например, модели в форме свечки), однако их мощность редко превышает 60 Вт. А значит, если вам нужен светильник для общего освещения большого пространства, лучше отдать предпочтение прибору, рассчитанному на несколько подобных лампочек.

Винтовые патроны под лампы миньоны устроены так же, как и стандартные патроны. Отличается лишь внутренний диаметр – 14 и 27 мм соответственно.

На фото:


Патроны для ламп с цоколями G

Для галогенных и люминесцентных ламп. Видов G-патронов довольно много. Каждый из них предназначен для определенной лампы. Поэтому перегоревшую лампочку лучше взять с собой в магазин – так будет проще выбрать новую.

Следует также знать, что светильник, имеющий патрон для галогенных ламп (низковольтных штырьковых), работает исключительно в паре с трансформатором. Последний поставляется в комплекте с прибором, но не является частью его конструкции. Это значит, что, например, в случае с токопроводной системой придется думать, где разместить коробку трансформатора: спрятать под подвесным потолком или просто привинтить к стене.

На фото:


Каталог патронов для ламп в авто

Патроны для ламп и осветительного оборудования в автомобиле

Лучшие патроны для ламп и осветительного оборудования в авто. Патроны в приборную панель, автомобильные патроны заднего фонаря, патроны с проводами, патроны для указателей поворота, колодки под реле, и другие патроны для автоламп.

Цоколь (ламповый цоколь) — компонент электрических ламп, обеспечивающий электрический контакт в месте крепления лампы и возможность безопасной замены лампы. Ответная часть для цоколя лампы называется патроном.

Безцольные лампы. Лампы с таким типом цоколя обозначаются буквой W. Миниатюрные лампы могут иметь бесцокольный типы крепления, когда гибкие выводы формируют проволочные петельки на приливах колбы, и удерживаются на месте только за счет упругости контактов, обхватывающих эти петли. Такие лампы устанавливаются и вынимаются без поворота. Такие лампы очень популярны в автомобилях и в гирляндах.

Фокусирующий цоколь. Фокусирующие, или «фланцевые» цоколи обозначаются буквой P. Цоколь данного типа имеет фланец с направляющим упором (ключом) для использования там, где важно положение спирали лампы относительно корпуса. Такие лампы используются, например, в фарах ближнего и дальнего света автомобилей.

в магазине VSELAMPI.STORE имеются большой выбор по низкой цене цоколя : h2, h5, h21, HB3, HB4, P21W, PY21W, W21W, W21/55W, P21/5W, W5W, W1.2W, W27/7W, W27W, T4W, патроны для панели приборов, штатные патроны на ВАЗ и другие автомобили, универсальные патроны, патроны для поворотника, патроны для повторителя, патроны для габаритов, патроны на ходовые огни, патроны на задний ход, патроны на повторители поворота, патроны для автомобиля, патроны на ваз 2106.

Каталог патронов для ламп в авто содержит одноконтактный и двухконтактные патроны 12 вольт для лампочек в авто. Наш интернет-магазин «VSELAMPI.STORE» предлагает патроны к автолампам для большинства популярных моделей автомобилей: Ауди, БМВ, ВАЗ, Вольво, Газель, Дэу, Камри, Киа, Лада, Ланос, Лансер, Лачетти, Логан, Мазда, Мерседес, Митсубиси, Нива, Ниссан, Октавия, Опель, Рено, Ситроен, Солярис, Субару, Тигуан, Тойота, Туарег, УАЗ, Фольксваген, Форд, Хендай, Хонда, Шевроле, Шкода и многие другие авто-производители.

Старшая категория: Другие осветительные аксессуары для автомобиля

Так же вас могут заинтересовать товары из категории «Эквалайзеры для автомобиля».

Патроны для лампочек и их виды: строение патрона

Патрон для лампочки или цоколь является устройством, куда помещается светоисточник и благодаря которому осуществляется работа. Что это такое, какие технические характеристики у патронов, какие бывают патроны для ламп? Об этом и другом далее.

Что это такое

Электропатрон является обязательной деталью во всех светильниках. Он фиксирует лампочку и позволяет проводить электроток, прикрепляя к себе ее компоненты. Задача электрического патрона в обеспечении механической прочности соединения и надежного контакта.

Важная роль цоколя в проведении электротока в комнату

Характеристики

Несмотря на то, что лампы могут обладать одинаковой колбой, тип цоколя может быть отличным. Существуют свои виды патронов для ламп. Маркировка представлена по единому международному стандарту и включает в себя латинские буквы и цифры. Буквы это форма, а цифры это резьбовой диаметр с габаритом корпуса. Иногда это также контактное расстояние. Самые распространенные цоколи — это E14, E27 E40. Есть еще G4, G5, G9, G10 и R7S. E14 — бытовая модель, распространенная в светодиодных и энергосберегающих светильников. Нередко применяется в лампах накаливания. Бывают классическими или свечеобразными.

  • Е27 — модель, используемая во всех типах лампочек. Отличается от первой большим количеством мощности и отсутствием сочетания с диммером и электронным выключателем.
  • E40 — крупный цоколь, использующийся в экономных ртутных лампах, мощных моделях накаливания, металлогалогенных источников. Применяется, для того чтобы осветить крупные территории, к примеру, магистрали, скверы, площади и улицы.
  • G4 — патрон, который преимущественно используется в галогеновых светоисточниках и имеет маленький размер с точечным излучением.

Обратите внимание! Применяется, для того чтобы оформить жилое помещение декоративным освещением.

  • G5 — модель, используемая в люминесцентных установках, где представлена 16 миллиметровая толщина колбы. Лампы имеют малое энергопотребление, высокую светоотдачу и холодный свет.
  • G9 — патрон, имеющий строение, использующееся в декоративном освещении сети, где напряжение представлено 220 вольт. Колба выполнена в виде матовой или прозрачной капсулы.
  • G10 — модель, которая применяется в лампах, имеющих диодное, галогеновое и энергосберегающее назначение. Работает в сети, где напряжение не больше 220 ватт. Имеет поворотный механизм.
  • R7S — патрон, распространенный в быту, промышленности и коммерции. Есть даже в прожекторных светильников. Отличается повышенной цветовой передачей и световой отдачей. Работает в лампочках с закрытым типом.

Технические характеристики стандартных штырьковых патронов

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части.

Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

Как правильно устанавливать

По большинству случаев электропатрон к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые в том плане, если на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Способ крепления за токопроводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстра с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Крепление патрона на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Их изготавливают их листовых материалов. В них проделывается отверстие для прикрепления цоколяе14. Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели. Крепежная резьба разная, поэтому стандартов не существует. Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки, следует разобрать и сравнить резьбу.

Крепление втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, которые используют безвинтовые виды зажимных контактов, соединены защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна.

Обратите внимание! Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.

Крепление с контактными зажимами

Строение патрона для лампочек

Электропатрон состоит из сердечника, винтового зажима, прижимного контакта, резьбы и корпуса. Как правило, корпус цилиндрический. На него крепится гильза, имеющая эдисоновскую резьбу, донышко с керамическим вкладышем. Контакты с планками нужны, чтобы передавать напряжение к цоколю. Для повышения безопасности во время эксплуатации на цоколь подается фаза, уменьшающая соприкосновение тока и возгорание.

Сердечник

Сердечник нередко состоит из керамики, пластмассы и карболита. Стоит отметить, что из всех существующих материалов, карболит является самым надежным из них. Он прилично нагревает осветительные лампы, но работает с малыми энергозатратами. Не способен плавится, поскольку создан из фосфора. В зависимости от вида патрона, сердечник бывает толстым, плоским, двойным и тому подобное.

Сердечник как неотъемлемая патронная часть

Винтовой зажим

Винтовой зажим или клеммы — элементы, которые предназначены для соединения проводниковых и клеммных элементов, бывают в лампочках типа О, U и С. Нередко можно встретить ножевую клемму, соединительную муфту с лепестком и другие модели. Интересно отметить, что у патронов современного типа они находятся снаружи. Не нужно искать его о внутренней части.

В случае с винтовым патроном, подсоединять провода к нему можно соединением ко вкладышу из керамики, где уже смонтированы латунные контакты. Также это можно сделать клеммными колодками и безвинтовым методом. В последнем случае это возможно, где патроны не имеют пластик.

Важно! В момент подсоединения проводов к части патрона, фаза должна быть подключена к контакту светового цоколя по центру. Благодаря такому подключению, в момент вкручивания и выкручивания, короткого замыкания не произойдет.

Прижимной контакт

Прижимным контактом называется тот, который был получен прижатием металла к полупроводниковому элементу или металлу. На данный момент во всех цоколях используются латунь как основной материал. Для повышения безопасности при работе, на центральный цокольный контакт подается фаза, уменьшающая вероятность того, что он соприкоснется с током. Стоит отметить, что контакты прижимные у всех моделей патронов разные. К примеру, у штыревых вставных моделей G4 и G8 их два, а у патрона G9 одна петля как контакт. У G24 четыре вставных контакта, поскольку он предназначен для разных цилиндрических люминесцентных ламп со светодиодами. Есть вовсе бесконтактные модели.

Прижимной контакт как неотъемлемая патронная часть

Резьба

Резьба цоколя — неотъемлемый элемент всего патрона. На данный момент существует 10 размеров резьбы Эдисона. Все они представлены выше. Каждая резьба создана для конкретного предназначения. Существуют модели для промышленности и коммерческой деятельности, освещения улиц и магистралей, а есть обычные бытовые элементы с большой или малой мощностью. Некоторые из них создаются с учетом температуры, в которой они будут использоваться. К примеру, есть отдельно элементы для работы в холодильнике или морозильной камеры фабрики. Есть модели, которые не бояться осадков в виде снега и дождей и используются исключительно на улице.

Резьба имеет свое конкретное предназначение

Корпус

Стандартная длина штифа от 0,64 миллиметров до 0,9 в В типах. Бывает представлен корпус, где есть гибкое присоединение, фокусирующее, с утопленным контактом, цилиндрическое, безштифтовое, цилиндрическое с коническим концом. Важно отметить, что керамический корпус, представленный сегодня на рынке в большом количестве, создается из жаропрочного материала, способного выдерживать большой нагрев. Часто он имеет единый неразбираемый вид, куда встроена резьбовая гильза.

Обратите внимание! Подключение керамического агрегата к сети осуществляется с помощью винтовых клеммовых зажимов, располагающихся по центру данного патрона. Делается это обыкновенной отверткой.

Корпус с гибким присоединением

Стоит указать, что пластиковые держатели любой экономически или неэкономически выгодно работающей лампочки — это самые распространенные, но быстро разрушаемые модели. На них наносится маркировка, которая соответствует мощности светоисточника. Патрон при этом очень сильно нагревается и имеет свойство быстрого разрушения. Продлевание срока работы возможно лишь при понижении температуры нагрева. Интересно, что сегодня выпускают пластиковые модели, подвешиваемые к потолочному покрытию за ниппель, резьбовые шайбы, прямые и наклонные фланцы.

В целом, патрон для лампочки — устройство, без которого нельзя подключить светоисточник ни в одну комнату. Сегодня существует на рынке штырьковый, винтовой вид. Устанавливать его можно благодаря токоподводящим проводам, на трубку, втулкой и безвинтовыми контактными зажимами. Патрон имеет в себе сердечник с винтовым зажимом, прижимным контактом, резьбой и корпусом. Благодаря такому строению обеспечивается безопасное и качественное освещение.

Патрон для лампочки: разновидности электроустановочного устройства

Вам предстоит заменить патрон для лампочки на новый, а вы не знаете, как это правильно сделать, чтобы не повредить важные провода и узлы? Для такой несложной работы не хочется вызывать электрика, услуги которого обойдутся совсем недешево, ведь верно? Или вам нужно выполнить модернизацию домашней электросети с заменой отдельных элементов?

Мы поможем разобраться с особенностями подключения различных патронов — в статье рассмотрены основные разновидности и маркировка фабричных электропатронов.

Также приведены инструкции по подключению патрона с резьбовыми клеммами и рассмотрены существующие варианты его крепления в осветительных установках. Подобраны наглядные фото с пошаговым процессом подключения и установки, и видеоролики, демонстрирующие замену патрона, правильное присоединение к нему проводов.

Содержание статьи:

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены . Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

Галерея изображений

Фото из

Термостойкий пластик для маломощных ламп

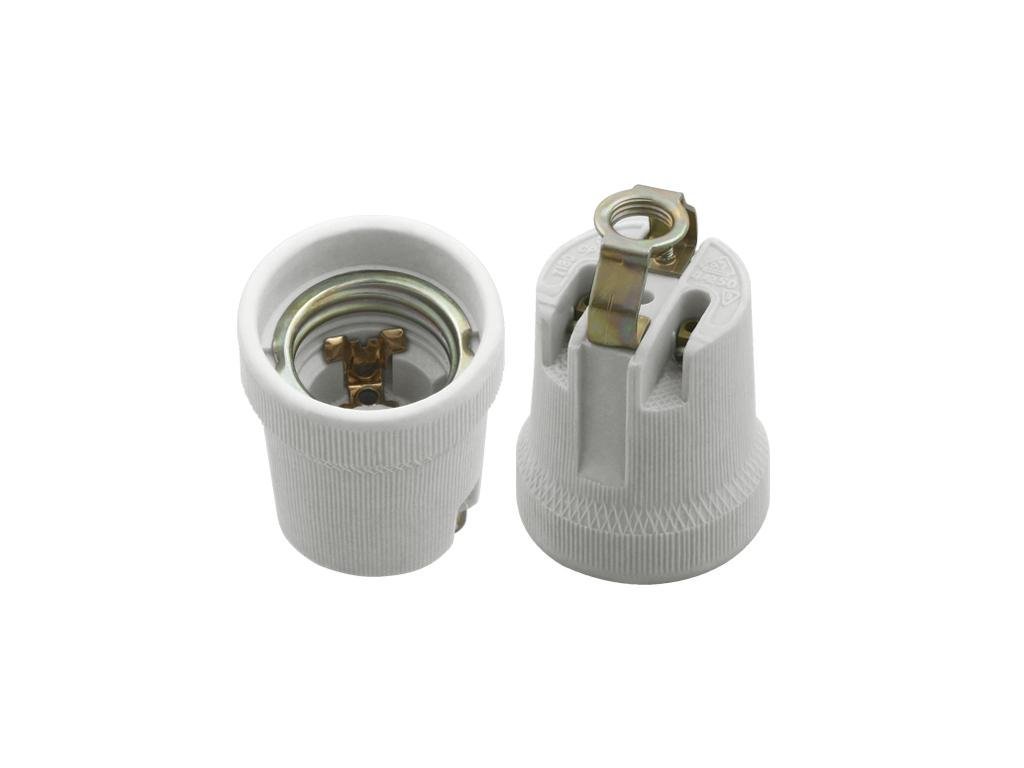

Керамические изделия с металлическими вкладышами

Металлические патроны с напылением

Декоративные силиконовые изделия разного цвета

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Виды электропатронов по типу цоколя

Как уже было упомянуто выше, востребованными остаются две большие категории патронов – под резьбовой цоколь и под штырьки. Они часто являются универсальными, то есть подходят для .

Например, резьбовыми оснащают лампы накаливания и стилизованные под них .

Но некоторые изделия могут взаимодействовать только с каким-то одним вариантом. Рассмотрим подробнее их конструкционные особенности и технические характеристики, на которые нужно опираться при выборе.

№1 — популярные резьбовые варианты

Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем. Размеры принято обозначать одинаково: например, для лампы с цоколем Е14 необходим соответствующий патрон Е14, хотя возможен вариант с переходником с Е27 на Е14.

Цифры 14 и 27 обозначают диаметр, при этом 27 часто рассматривают как классический размер, а 14 называют миньоном.

На смену лампам накаливания пришли светодиодные: в магазинах можно столкнуться с большим ассортиментом LED-ламп для резьбовых патронов Е14 и Е27 разных производителей

Всего 8 типоразмеров цоколей, следовательно, столько же патронов под них: Е5, Е10, Е12, Е14,Е17, Е26, Е27, Е40.

Схема резьбового пластикового патрона. Жилы «фаза» и «ноль» заводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим деталям светильника

Наиболее популярными являются пластиковые изделия. Они имеют ограниченный срок службы и подчиняются требованиям, изложенным в ГОСТ 2746.1-88. Способ крепления патрона может отличаться и быть подвесным, с прямым или наклонным фланцем.

Первый используют для крепления к потолку или монтажной арматуре, а фланцевые – для установки на поверхности.

Популярный образец светильника с фланцевым патроном – настольная лампа-ночник. Тип фланца прямой, следовательно, вкрученная лампочка расположена строго вертикально

Таблица характеристик наиболее распространенных резьбовых патронов для подключения ламп к электрической сети, которые отличаются размером. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

Размер патрона Максимальная мощность, Вт Ток нагрузки, А Назначение
E14 440 2 Патрон с внутренней резьбой ∅14 мм, который еще именуют «миньон». Применяем для ламп накаливания бытового типа с малой мощностью
E27 880 4 Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется ∅14 мм. Применяется для различных видов ламп средней мощности
E40 3500 16 Патрон из керамики с внутренней резьбой ∅40 мм. Служит для подключения ламп большой мощности, необходимых для уличного или производственного освещения

Корпус производят из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку – выяснить допустимую мощность осветительного устройства.

Если вкрутить лампочку повышенной мощности, то пластик расплавится или от регулярного нагревания постепенно разрушится.

№2 — многообразие штифтовых разновидностей

Требования и нормы, касающиеся штырьковых патронов, размещены в ГОСТ Р 60400-99. Они функционируют от сети 220 В. Буква G обозначает тип патрона (штырьковый), а следующая цифра – расстояние между двумя отверстиями под штырьки.

Если контактов не 2, а 4, то обозначается диагональное расстояние между противоположными отверстиями (пазами). Специальные виды маркированы дополнительными латинскими буквами или цифрами.

Патроны с маркировкой «G» применяют, в том числе, и для установки точечных светильников в подвесные конструкции. В натяжных потолках с этой целью монтируют закладные к бетонному основанию

Патроны под штырьки применяются для бытовых и производственных помещений, а также для светильников, которые устанавливают на улице – вдоль парковых дорожек, проезжей части, для освещения площадок или придомовой территории.

Размер патрона Максимальная мощность, Вт Ток нагрузки, А Назначение
G4-G10 60 5 Разновидности от G4 до G10 включительно подходят для монтажа галогенных ламп малой мощности. Цифра после «G» – расстояние в миллиметрах между штырьками
G9 60 5 Лампы для патронов G9 имеют петлеобразный плоский цоколь, который вставляется в специальные пазы
GU10 50 5 Аналог патрона для цоколя G10. У ламп на концах штырьков есть утолщения, которые вставляют в отверстия, а затем закрепляют поворотным движением
G13 80 4 Патрон для линейных ламп различного назначения. Особенности – парное использование и поворотный механизм подключения
GX53 50 5 Аналог G10, но с увеличенным расстоянием между штырьками – 53 мм. Предназначен для монтажа в подвесные конструкции, поэтому имеет минимальную толщину.

Для установки U-образных и цилиндрических ламп используют патроны GX23, G24, 2G7. Они отличаются количеством контактов – 2 или 4, обладают током нагрузки 2 А. Рекомендуемая мощность ламп – до 75 Вт (для 2G7 – 50 Вт).

Схематичные изображения цоколей и патронов некоторых видов штырьковых и штифтовых ламп. Обычно при штырьковом соединении не используются переходники, как это возможно у резьбовых аналогов Е14-Е27

Таким образом, штырьковые патроны могут различаться по следующим характеристикам:

  • материал корпуса;
  • материал внутреннего вкладыша;
  • вид крепления патрона к основанию и проводам;
  • количество контактов;
  • расстояние между контактами.

Все перечисленные параметры могут быть указаны при маркировке изделия.

Линейно-вытянутые  имеют немного иной тип крепления. Кроме того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу от сети 220 В и 380 В, при этом номинальный ток равен 1 А или 2 А.

По конструкции патроны бывают торцевыми, подвесными и стоечными – это также зависит от вида используемых ламп. Количество контактов может быть различным: например, при наличии токопроводящей полосы – три вместо обычных двух.

Со временем патроны изнашиваются. Это может произойти по абсолютно различным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения во время эксплуатации

Чтобы патрон отрабатывал гарантийный срок, необходимо соблюдать правила установки, подбирать изделие согласно техническим характеристикам лампы, выбирать нужную  (влаго- или пылезащищенные).

Кроме патронов под штырьковые и резьбовые цоколи существуют изделия и для других видов: фокусирующих, штифтовых, с утопленным контактом, софитных.

Они используются для установки и подключения светодиодных и газоразрядных осветительных приборов.

Дополнительная информация по видам цоколя изложена в статьях:

Маркировка фабричных изделий

Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.

Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

Список параметров, которые можно обнаружить на патроне, не всегда полный.

Обычно отражены какие-либо из перечисленных характеристик:

  • тип, например, резьбовой, штифтовой;
  • размер;
  • температура;
  • ток нагрузки;
  • мощность;
  • напряжение;
  • товарный знак производителя;
  • уровень защиты;
  • наличие контакта для заземления.

Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

  • за электропровод;
  • на металлической трубке;
  • с помощью втулки;
  • защелками.

Вариант №1. При креплении за электропривод  необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Вариант №2. Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Вариант №3. Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Вариант №4. Последний способ крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

Галерея изображений

Фото из

Шаг 1 – зачистка концов проводов

Шаг 2 – откручивание крепежных болтов

Шаг 3 – определение фазы и выбор клеммы

Шаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Выводы и полезное видео по теме

Монтаж различных осветительных приборов может отличаться, поэтому представляем несколько видеоинструкций по подключению.

Подключение керамического и карболитового патрона:

Вариант присоединения проводов к пластиковому патрону:

Замена патрона G4:

Патроны устроены достаточно просто, поэтому разборку, замену или ремонт домашних электроустановок можно производить своими руками.

Самое главное при этом – отключить напряжение в сети, если вы работаете с осветительным прибором, четко следовать рекомендациям опытных электриков. При установке новой модели необходимо придерживаться инструкции производителя.

Есть, что дополнить, или возникли вопросы по выбору и замене патрона для лампочки? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом. Форма для связи находится в нижнем блоке.

виды, типоразмеры, устройство, критерии выбора

Ни один человек не может представить своего существования без электрического освещения. И удивительно, когда человек не понимает, каким образом меняется лампочка в патроне, хотя такие индивидуумы встречаются крайне редко. А вот о самом устройстве патронов и их видах знают не все – это факт. В сегодняшней статье речь пойдёт именно об этом. Попробуем разобраться, какими могут быть патроны для лампочек, насколько сложно они устроены, как их отличить по внешнему виду при необходимости замены лампы, чтобы не нести осветительный прибор с собой в магазин.

Ни один современный человек не может обойтись без электрического света
ФОТО: lepnina-oboi.com

Читайте в статье

Для чего предназначен патрон в осветительном приборе

Если проводить аналогии, то патрон можно сравнить с гнездом тех же наушников, для которого штекером является лампочка. В зависимости от вида, лампа может вворачиваться или просто вставляться в патрон. При этом создаётся надёжный контакт токоведущих проводов с излучателем. Для обывателя проблема заключается в том, что цоколи ламп, равно как и патроны под них, не всегда имеют одинаковый размер и внешний вид. А значит, имеет смысл разобраться, как классифицируются те или иные соединительные узлы домашней электросети.

Для различных светильников требуются разные патроны под определённые лампы
ФОТО: rmnt.ru

Виды патронов, их маркировки и материалы изготовления

Первое, что видит человек, переехавший в новостройку – это патроны, свисающие с потолка на проводах. Чаще всего, это самые распространённые соединители, предназначенные для обычного винтового цоколя лампы накаливания. Но в процессе ремонта возникает необходимость установки различных светильников, к которым простейшие лампочки просто не подойдут. Именно тогда домашний мастер начинает задумываться о видах цоколей и их маркировках – эта информация необходима при закупке осветительных приборов. Разберём подробно, какими могут быть патроны для ламп, из чего они могут быть изготовлены.

Часто, это первое, что видит новый владелец в новостройке
ФОТО: tam-bet.ru

Простейший патрон под винтовой цоколь, его устройство и принцип работы

Такие патроны могут иметь два различных диаметра. Маркируется этот вид буквой «Е», после которой указывается размер. В России применяется три типоразмера подобных патронов – Е27 (наиболее распространённый вариант под привычную лампу накаливания), Е14 (более тонкий патрон под излучатель, называемый «миньоном») и Е40 – изделие для промышленного освещения.

Простейший винтовой патрон из пластика под цоколь Е27
ФОТО: chelny-svet.com

Каким образом возникает контакт между патроном и лампочкой

Принцип работы таких патронов прост. К металлическому «стакану» с резьбой подключается нулевой провод, а внутри, на «дне» расположен фазный контакт. При вворачивании лампы фазный контакт попадает на центр цоколя. Так цепь замыкается, и через излучатель начинает течь электрический ток. При этом резьбовое соединение удерживает лампу, не давая ей вывалиться из патрона.

Так выглядит обычный патрон под винтовой цоколь изнутри
ФОТО: elektrik380.ru

Из чего изготавливают винтовые патроны Е40, Е27 и Е14

Материалы изготовления могут быть разнообразными. Чаще всего, это пластиковая, карболитовая или керамическая оболочка, внутри которой располагаются медные, латунные, а иногда даже стальные (что бывает очень редко) контакты. Производитель выбирает материал в соответствии с моделью, формой и условиями эксплуатации светильника. Наиболее подходящими для приборов, в которых будут использоваться лампы накаливания, является керамика, которая не боится высоких температур. А при работе светильника с колпаком, температура внутри будет значительной. Ведь лампы накаливания выделяют большое количество тепла.

Карболит со временем начинает разрушаться, и патрон приходится менять
ФОТО: elektrika.ru

Патроны под штырьковые цоколи и их разновидности

Такие патроны обозначаются латинской буквой «G», а цифра после наименования будет означать расстояние между двумя гнёздами под штырьки. Встречаются, хотя и значительно реже, патроны на 4 гнезда. В этом случае указывается расстояние по диагонали между противоположными контактами. Такие коннекторы применяются для галогеновых, неоновых и светодиодных ламп. Наиболее частая область применения – точечные потолочные светильники или направленные споты.

Штырьковые патроны предельно просты по конструкции
ФОТО: stil-svet.ru

Штырьковые патроны предназначены для маломощных излучателей. Их контакт не настолько плотен, как у винтовых, вроде Е14 или Е27. Некоторые характеристики подобных патронов имеет смысл рассмотреть списком.

  1. От G4 до G10 – эти патроны подходят для галогеновых ламп, имеющих невысокую мощность, не более 60 Вт. При этом патрон G9 предназначен для плоского петлеобразного цоколя.
  2. GU10 – довольно интересный вариант патрона. Внешне практически не отличается от G10, но имеет фиксаторы. На штырьках цоколя должны быть небольшие утолщения, которые входят в пазы при повороте лампы, максимальная мощность которой не должна превышать 50 Вт.
  3. G13 – патрон позволяет использовать лампы немного большей мощности – до 80 Вт.
  4. GX53 – то же, что и G10, но имеющий большее расстояние между штырьками. Имеет малую толщину, что позволяет его установку в подвесные конструкции при небольших зазорах. Максимальная мощность лампы – 50 Вт.

Таблица цоколей для патронов с буквенно-цифровыми маркировками
ФОТО: dekoriko.ru

Принцип работы и устройство штырькового патрона

Здесь всё довольно просто. Лампа вставляется в патрон так, чтобы штырьки цоколя попали в предназначенные для них пазы. Некоторые модели патронов данного вида требуют поворота излучателя. Такую фиксацию можно сравнить с установкой или снятием стартера с люминесцентного светильника. На какой из двух контактов будет подаваться фаза, а на какой нейтраль – значения не имеет.

Такие патроны также могут быть изготовлены из керамики или пластика. Они могут отличаться и по расположению – торцевые, подвесные, стоечные.

Патрон GU10 для светодиодных и люминесцентных ламп
ФОТО: maxcom.byПатрон G9 – его форма сильно отличается
ФОТО: spot-svet.ruИнтересный переходник с Е27 на G9
ФОТО: eldorado.ru

Достоинства и недостатки различных видов патронов

Попробуем разобраться с плюсами и минусами патронов, изготовленных из различных материалов. А начать следует с наиболее распространённых изделий – из карболита и керамики.

Среди достоинств материала можно отметить:

  • невысокую стоимость;
  • устойчивость к высоким температурам;
  • распространённость (проблем при необходимости замены не возникнет).

Керамический G4 для подключения светодиодных или галогеновых точечных светильников
ФОТО: ачинск.бигсклад.рф

Но помимо плюсов, есть у таких изделий и чувствительные минусы:

  • качество подобных патронов оставляет желать лучшего;
  • материал чрезвычайно хрупок, что, вкупе с первым пунктом, способствует частым поломкам с необходимостью замены;
  • контакты (в последнее время всё чаще) делаются из простого металла, подверженного коррозии, что приводит к ухудшению соединения, его нагреву и отгоранию либо попросту исчезновению. А значит, нужно быть готовым к тому, что чистить такие контакты придётся часто.

Это тоже одна из разновидностей патрона под штырьковый цоколь
ФОТО: krsk.au.ru

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

В таком потолочном светильнике можно установить даже керамический винтовой патрон
ФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстры
ФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстре
ФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.

Варианты фиксации патронов в светильниках, люстрах и на других поверхностях

При разработке интерьера помещения дизайнером патроны могут просто свисать на проводе, без какого либо дополнительного крепления. А вот при изготовлении люстр на производстве, чаще всего используются медные, стальные или латунные трубки. На концах изогнутого «тоннеля» в таких случаях, находится резьба, на которую и наворачивается патрон. Провод пропускается внутри трубки и проходит по ней до места соединения. Такую же конструкцию имеют и различные настольные светильники, торшеры или бра.

Приспособления для фиксации патронов в светильнике или люстре
ФОТО: festima.ru

Если речь идёт о керамическом патроне, то он зачастую крепится при помощи небольших болтиков к металлической платформе. А вот патроны под штырьковые цоколи фиксируются немного иначе.

Крепление при помощи защёлок

О потолочных точечных светильниках можно не говорить. Патроны на них вовсе не фиксируются. Достаточно того, что корпус светильника крепится в отверстии потолка или мебели. Сама же лампа вниз выпасть не может – её придерживает бортик на корпусе осветительного прибора. А вот в люстрах фиксация патронов необходима. Обычно она осуществляется при помощи пластиковых защёлок, которые входят в специально подготовленные для них посадочные места. Это очень удобно при необходимости демонтажа патрона, который производится быстро и просто. Нужно лишь нажать на защёлки пальцами с двух сторон и вытянуть патрон из пазов.

Несколько слов напоследок

При самостоятельном монтаже освещения в комнатах квартиры или частного дома, очень важно подобрать такие патроны, которые не только прослужат максимально долго, но и будут доступны при возникновении форс-мажорной ситуации. Приобретая патрон для светильника, не стоит пренебрегать ознакомлением с его техническими характеристиками. Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель. Также имеет смысл обратить внимание на IP патрона. Класс защищённости выбирается в зависимости от помещения, где будет устанавливаться этот элемент электросети. К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц. Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна.

Надеемся, что сегодняшняя статья была не только интересна, но и полезна нашему читателю. Любые вопросы, в случае их возникновения, можно задать в комментариях ниже. Наша редакция обязательно на них ответит в максимально сжатые сроки.

Уважаемые читатели! Огромная просьба, если у Вас имеется опыт установки, замены или приобретения патронов для ламп, поделиться им с начинающими домашними мастерами. Эта информация будет для них весьма полезна. Также интересует ваше мнение по поводу сегодняшней статьи: что вы думаете о ней. И ещё, не забывайте оценивать наши обзоры. Это важно для автора.

А напоследок предлагаем вашему вниманию видеоролик, который более полно раскроет тему сегодняшнего разговора.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Патроны каждого типа (обновлено в 2021 г.)

При проектировании осветительного оборудования выбор подходящего патрона лампы, также называемого патроном или патроном для ламп, является важным этапом процесса. Выбор лампы будет зависеть от многих переменных, таких как размер, люмен, энергоэффективность, срок службы лампы и т. Д. После выбора лампы можно начинать обзор параметров патрона лампы. Хотя точная конструкция и конструкция патрона лампы различаются в зависимости от предполагаемого типа лампы и области применения, обычно имеется блокирующий механизм (например.g., резьбы или штифты), что облегчает установление надежного соединения между лампой и держателем лампы.

Как указано выше, патроны для ламп бывают разных видов, каждая из которых совместима с определенным типом ламп. Поскольку лампы могут различаться по конструкции (например, винт Эдисона или байонетное основание) и размеру, важно понимать, какие типы подходят для использования с данным патроном лампы, чтобы убедиться, что вы выберете правильный вариант для своей системы освещения. В следующем руководстве мы рассмотрим некоторые из распространенных типов патронов для ламп, чтобы помочь профессионалам отрасли понять, на что обращать внимание при проектировании нового светильника или покупке патрона для замены.

Как следует из названия, патроны для галогенных ламп предназначены для использования с галогенными лампами. Галогенные лампы технически представляют собой разновидность ламп накаливания, поскольку они используют нагрев вольфрамовой нити для получения света. Однако они отличаются от стандартных ламп накаливания стеклянной оболочкой и газом, содержащимся в ней. Эти конструктивные различия приводят к большей яркости, более длительному сроку службы (для ламп) и более высокой рабочей температуре.По этим причинам они часто используются в различных коммерческих (например, розничная и ювелирные магазины) и жилых (например, домашнее освещение) приложениях. Они также интегрируются в специальные продукты, такие как проекторы и нагреватели для еды.

Патроны для этих ламп различаются в зависимости от предназначенной лампы. Они могут быть разработаны с учетом различных размеров ламп и иметь различные элементы дизайна, такие как специальные патроны для ламп (G4) или патроны с несколькими цоколями ((G4, G5. 3, G6.35) круглой или прямоугольной формы.Они также доступны в версиях с резьбой (E11), с одним утопленным контактом (R7s) и поворотным замком (GU10).

Посетите эту страницу, чтобы узнать больше о предложениях Mitronix для патронов галогенных ламп.

Металлогалогенные лампы представляют собой разрядные лампы высокой интенсивности (HID), эффективность которых от трех до пяти раз выше, чем у ламп накаливания. Для получения света они основаны на прохождении электрического тока через специальную газовую смесь, обычно состоящую из ртути, ксенона / аргона и галогенидов металлов.Интенсивность излучаемого света требует использования прочных материалов для изготовления лампы и держателя лампы. Это требование еще более усугубляется типичными случаями использования металлогалогенных ламп, то есть освещением наружных сред, таких как улицы, парковки и спортивные арены.

Посетите эту страницу, чтобы узнать больше о наших предложениях по металлогалогенным патронам для ламп.

Патроны со средним цоколем, также называемые патронами Эдисона, подходят для различных типов ламп с винтовым цоколем.В то время как лампы с винтовым цоколем доступны в нескольких размерах, средние — E26 (MES в Северной Америке) и E27 (ES в Европе). Стандарты E для Эдисона (изобретателя ламп с винтовым цоколем) и следующее число обозначают ширину колбы в миллиметрах. Поскольку разница между размерами цоколя этих ламп составляет один миллиметр, лампы могут использоваться попеременно в одном патроне.

Лампы с винтовым цоколем также различаются по форме. Некоторые из наиболее распространенных включают А-образную форму (например.g., A15, A19 и A21), шарообразной формы (например, G16.5, G25 и G30), PAR (например, PAR16, PAR20 и PAR30) и выпуклого отражателя (например, BR20, BR30 и BR40).

Эти лампы и патроны используются для общего коммерческого и жилого освещения, например, для светильников для банок, потолочных светильников, прожекторов, прожекторов и светильников для умывальника.

Посетите эту страницу, чтобы узнать больше о наших предложениях по патронам со средним цоколем (E26).

Патроны с цоколем Mogul используются для ламп с цоколем Mogul (E39), у которых размер винтового цоколя намного больше, чем у ламп со средним цоколем (E26 / E27).Поскольку они часто используются в уличном освещении и других системах освещения высокой мощности, они сделаны из прочного литого фарфора, чтобы выдерживать более высокие рабочие температуры. Любая лампочка, в описании которой есть буква «U» (например, M175 / U / MED), требует цоколя из магнита. Тем не менее, использование адаптера позволяет использовать базу Mogul для ламп меньшего размера (например, E26).

Посетите эту страницу, чтобы узнать больше о наших предложениях по патронам с цоколем типа «могуль» (E39).

Патроны для люминесцентных ламп предназначены для использования с люминесцентными лампами, которые известны своей высокой энергоэффективностью (по сравнению с лампами накаливания и галогеновыми лампами) и низкой стоимостью (по сравнению со светодиодами). Они подходят для линейных, изогнутых, круглых и компактных ламп с одно- или двухконтактными цоколями, а также с шунтированными или нешунтированными патронами. Типичные приложения включают розничные магазины, офисы и школы.

Для систем люминесцентного освещения требуются балласты, которые регулируют поток электричества, чтобы лампа не потребляла слишком большой ток. Шунтированные розетки позволяют электричеству течь по нескольким путям, в то время как нешунтированные розетки позволяют току течь только по одному пути. Первый используется для пусковых балластов с мгновенным запуском, а второй — для диммирования балластов.

Посетите эту страницу, чтобы узнать больше о наших предложениях по держателям люминесцентных ламп.

Компактные люминесцентные лампы (КЛЛ) — это специализированный тип люминесцентных ламп, которые по размеру и цоколю напоминают лампочки со средним цоколем. Поскольку они функционируют аналогично стандартным люминесцентным лампам, они, как правило, более энергоэффективны, чем обычные лампы накаливания. Некоторые примеры типичных приложений включают гостеприимство и жилые помещения.

Как и все люминесцентные лампы, КЛЛ для работы требуют пускорегулирующего устройства.Интегрированные КЛЛ используют встроенный балласт, в то время как неинтегрированные КЛЛ используют балласт, встроенный в патрон лампы. Первый дешевле и проще, а второй более долговечен и его легче заменить.

Посетите эту страницу, чтобы узнать больше о наших предложениях по держателям компактных люминесцентных ламп.

Патроны с байонетным цоколем предназначены для крепления ламп с байонетным цоколем. Эти лампы, иногда называемые поворотными и фиксирующими лампами, имеют два штифта для облегчения скручивания и фиксации лампы на месте.

Лампы с байонетным цоколем много лет использовались в автомобильной промышленности благодаря своей прочности и простоте замены. Их заменили светодиоды. Они имеют либо одинарный, либо двойной контакт, чтобы соответствовать цоколю лампы с одинарным (BA15S) или двойным (BA15D) цоколем. Также есть миниатюрные байонетные лампочки и розетки. Лампы с байонетным цоколем предпочтительны во многих случаях, когда возникает проблема вибрации, и их можно использовать с перевернутой лампой, не опасаясь ее выпадения.

Посетите эту страницу, чтобы узнать больше о наших предложениях по патронам с байонетным цоколем.

Патроны с клиновидным цоколем обычно используются для небольших лампочек малой мощности, например, в струнных светильниках. Гнездо патрона лампы обеспечивает контакт между контактами патрона лампы и оголенными проводами клиновидного цоколя лампы. Такая конструкция позволяет пользователям быстро и легко заменять лампы. Они доступны с множеством вариантов монтажа, таких как кронштейны, выступы для печатных плат, защелкивание и вкручивание. Также существует субминиатюрная версия.

Посетите эту страницу, чтобы узнать больше о наших предложениях по патронам с клиновым цоколем.

При замене светильника с одного цоколя патрона на другой, обычно для замены менее эффективной лампы на более эффективную лампу, самый простой способ — использовать адаптер. Это экономичное решение, в котором используются адаптеры и редукторы для модификации патронов ламп, чтобы они были совместимы с новыми типами ламп. Эти устройства позволяют более крупным лампам вставляться в меньшие цоколи и / или разным типам цоколей для установки в разные розетки. Энергосбережение — одна из основных причин использования переходников.Преобразование лампы Эдисона E26 в компактную люминесцентную лампу GU24 может сэкономить 50%. Кроме того, простая замена лампы большего размера (E26) на лампу меньшего размера (E14) позволяет сэкономить энергию. Адаптеры упрощают эти изменения.

Посетите эту страницу, чтобы узнать больше о наших предложениях по адаптерам и редукторам.

Свяжитесь с Mitronix, Inc. сегодня, если вам нужен патрон лампы

Компания Mitronix более 30 лет является ведущим поставщиком осветительной продукции. Мы предлагаем широкий выбор патронов и других аксессуаров для систем освещения, чтобы удовлетворить потребности клиентов в самых разных отраслях промышленности. Для получения дополнительной информации о наших предложениях по продуктам или оценках цен на конкретный продукт, свяжитесь с нами или запросите коммерческое предложение сегодня.



Патроны, патроны, детали ламп

Для того, чтобы любая система работала с максимальной эффективностью, все детали должны быть в хорошем рабочем состоянии и надежны. По этой причине International Light Technologies предлагает ряд патронов в дополнение к предлагаемым нами лампам. Просмотрите наш выбор, используя таблицу ниже.Многие из наших патронов можно приобрести прямо в нашем интернет-магазине. Не можете найти то, что ищете? Свяжитесь с нами, чтобы поговорить с экспертом.

Получите ценовое предложение на нестандартную деталь

Патроны

являются неотъемлемой частью системы освещения, и неправильный выбор может привести к потере мощности и неэффективной работе ламп. Все лампы указаны с указанием номинального напряжения и мощности, и важно, чтобы средства, обеспечивающие питание лампы от источника питания, были хорошими и эффективными.Недостаточная или избыточная мощность лампы может иметь большое влияние на срок службы лампы, а также на ее спектральную мощность.

В этом разделе вы увидите некоторые из наиболее распространенных патронов, используемых с нашими лампами, а также легко доступные варианты, которые мы храним для немедленной доставки. Эти варианты включают в себя провода разной длины и резьбовые монтажные отверстия

.

Указаны максимальные характеристики патронов, чтобы вы знали, можно ли безопасно установить вашу лампу в каждый патрон.Обратите внимание, что указанные максимальные температуры действительны как для используемого провода, так и для керамики, на которой установлена ​​лампа. Температура у керамики будет намного выше, чем у проволоки.

Галогенные лампы обычно работают при температуре от 250 ° C до 350 ° C. Следовательно, в зависимости от положения горения лампы галогенные патроны иногда подвергаются воздействию температур до 200 ° C. Чтобы выдерживать такие повышенные температуры, необходимы специальные держатели.

Патроны керамической конструкции рекомендуются для использования с галогенными лампами мощностью 50 Вт и выше.

Термостойкие патроны из фенольного пластика можно использовать с галогенными лампами мощностью 35 Вт и ниже.

Поскольку подводящие провода также подвергаются сильному нагреву, рекомендуется использовать силиконовую или тефлоновую изоляцию на минимальной длине 125 миллиметров от патрона. Такая длина провода обычно поставляется с патроном.

В разделе «Патроны» также перечислены популярные держатели отражателя ILT (номера деталей H707 и H708) .Эти держатели отражателя можно комбинировать с любым совместимым патроном, чтобы придать отражающей лампе большую устойчивость. Они сделаны из легированной стали с покрытием. К ним нельзя получить доступ с помощью лампы Base Type, потому что у них нет основания.

Держатели абажуров и патроны

Когда лампочка мигает и гаснет, значит, пора ее сменить. Базовое обслуживание освещения должно быть легким, но такая простая вещь, как замена лампочки, может расстраивать, если у вас есть патрон абажура, который не выполняет свою работу должным образом.Последнее, что вам нужно, — это старый или неисправный продукт, который может повредить ваш осветительный прибор. Если вы не уверены, какой держатель абажура лучше всего подходит для вашего (-ых) оттенка (-ов), обязательно нажмите на учебник «Как сделать»: Как выбрать сменный стеклянный абажур, чтобы получить совет о размерах и сферах применения держателя абажура.

Чтобы сохранить эту красивую стеклянную крышку в безопасности, убедитесь, что вы нашли подходящий сменный патрон абажура. Есть два возможных типа: крепежный и прямой.Крепежные опоры чаще всего встречаются на подвесных светильниках. У этого фасона есть губа, чтобы обеспечить хорошую посадку. Для держателя абажура прямого типа не требуется выступ, потому что он обычно используется для вертикальных блоков. На рынке представлен ряд продуктов, и мы предлагаем большой выбор. Поскольку осветительные приборы бывают разных форм и размеров, держатели созданы с учетом этих различий. Наши изделия изготавливаются из латуни, никеля и стали различной отделки.

Для каждой конструкции освещения требуются определенные детали, чтобы обеспечить идеальную совместимость.У нас есть много моделей, включая Bell, чашки с головкой под торцевой ключ, тростник, зажим и привинчивание. В нашем обширном ассортименте обязательно найдется патрон для вашей модели. Посмотрите их в действии в нашем магазине или поищите в нашем инвентаре в Интернете.

Все детали, доступные в нашем магазине, изготовлены из лучших материалов и гарантированно работают безупречно. Мы придерживаемся этой гарантии и обещаем удовлетворить потребности любого клиента, который сочтет любые запасные части менее приемлемыми. Мы обслуживаем сообщество McMinnville более 60 лет и гордимся тем, что обслуживаем любого потребителя, нуждающегося в запасных частях.Посетите наш веб-сайт, чтобы просмотреть продукты и найти то, что вам нужно. Наши сотрудники всегда готовы ответить на любые вопросы, которые могут у вас возникнуть по поводу ваших осветительных приборов. Благодаря нашему превосходному обслуживанию клиентов, один опыт покупок у нас заставит вас вернуться для всех ваших потребностей в запасных частях для освещения.

Топ-10 лучших держателей для ламп 2021 года — Bestgamingpro

Топ-10 лучших держателей для ламп 2021 года

# Предварительный просмотр Товар
1 Искусство в бутылках: как использовать пустые стеклянные бутылки для вина для создания декоративных поделок, таких как красочные вазы… Проверить цену сейчас
2 Leviton R50-08827-CW4 Цельный верхний проводной патрон с цепочкой, 660 Вт, … Проверить цену сейчас
3 Legrand — Pass & Seymour 276WHCC18 Фенольный патрон без ключа для лампы, простая установка Проверить цену сейчас
4 Беспроводная подставка Lutron Caseta для пульта Pico Remote, L-PED1-WH, белая Проверить цену сейчас
5 Leviton 49875 B01-09875-000 Цельный верхний проводной патрон без ключа, 660 Вт ,… Проверить цену сейчас
6 Legrand — Pass & Seymour S865WCC18 Пластиковый патрон для потолочной лампы, 250 вольт, 250 Вт, простая установка, белый Проверить цену сейчас
7 Белая светодиодная настольная лампа для домашнего офиса с USB-портом для зарядки Держатель ручки Gooseneck Регулируемое чтение … Проверить цену сейчас
8 Подставка для ламп Emart, Патрон для розетки переменного тока E26 / E27 с держателем для зонта, Лампа для фотосъемки… Проверить цену сейчас
9 GE, белый, фарфоровый патрон со средним основанием без ключа, крепление на корпус 3-1 / 4 или 4 дюйма, внесен в список UL, … Проверить цену сейчас
10 A&C Hero Лампы Брелок, Лампы Брелки Брелок Аксессуары для Мужчин Женщин Золото Проверить цену сейчас

1. Нешунтированный патрон лампы поворотного типа T8 JACKYLED, 50 шт., UL, надгробная плита для светодиодных люминесцентных ламп, средняя двухштырьковая розетка для балластов с программируемым пуском

  • Ul продукт: патроны t8 сертифицированы ul.они изготовлены из высококачественного огнестойкого материала pbt, который очень прочен и долговечен, что делает его идеальным для замены старых патронов люминесцентных ламп, на 100% безопасным от возгорания, термостойким.
  • Применение: можно использовать где угодно, идеально подходит для освещения вашего дома или офиса, подвала, туалета, студии и т. Д. Крепко удерживайте лампу.
  • Максимальная мощность: максимальная мощность 660 Вт и максимальное напряжение 600 В, поддержка ламп высокой мощности. Удовлетворить ваши потребности в различных световых эффектах.
  • Простота использования: эти надгробные плиты для патронов лампы t8 очень просты в использовании. они буквально похожи на детскую игру по замене старого и поврежденного патрона для вашей лампы t8. в эту розетку также очень легко установить свет. его можно использовать с проводами 18 AWG.
  • 100% гарантия удовлетворенности: мы стремимся предоставить каждому клиенту высочайший уровень обслуживания, чтобы обеспечить вам приятные впечатления от покупок. Если у вас есть какие-либо вопросы, вопросы или вам нужна помощь, свяжитесь с нами напрямую.

Проверить цену сейчас

2. Гибкий алюминиевый держатель зажима на шее Bonlux E26 Базовая розетка с переключателем Вкл. / Выкл. Штекер США, регулируемая подставка для светильника Зажим Лампа для рептилий Настольная лампа для выращивания в аквариуме (максимальная мощность лампы: 100 Вт)

  • ã € прочная конструкция зажима ã € простая установка с зажимным основанием, компактная конструкция для удобства закрепления зажимной лампы e26 на столе или другом крае домика для домашних животных.
  • ã € easy on / offã € ‘конструкция переключателя в середине провода, отключает питание при установке или снятии патрона лампы или лампочки.(для предотвращения поражения электрическим током / ожога)
  • ã € гибкая гусиная шея металлическая гусиная шея зажимного светильника долговечна и регулируется, легко вращается на 360 градусов во всех направлениях. Примечание: максимальная лампа: 100 Вт светодиод / галоген (вес: 350 г / 12,3 унции).
  • ã € широкое и безопасное использование ã € ‘светильник с гибким зажимом bonlux может быть оснащен стандартными лампами с винтовым цоколем e26 / e27, подходящими для настольной лампы, светодиодного освещения для выращивания растений, освещения для аквариума, лампы для нагрева рептилий, УФ-лампы, красного света лампа, лампа полного спектра, лампы лунного и дневного света.
  • ã € прочный патрон ã € патрон лампы из жаропрочного пластика. Розетка e26 / e27 — это самая распространенная розетка, которую вы видите в своем доме. удобно и прочно.

Проверить цену сейчас

4. Металлическое основание настольной лампы Керамический держатель основания 5,84 фута Переключатель включения / выключения шнура E26 / E27 Основание с винтом

  • • прочное основание: металлическое покрытие 0,8 фунта делает основание очень прочным, не беспокойтесь о перевороте
  • â использование: подходит для ламп e26 / e27 (лампы накаливания, светодиодные, cfl и галогенные лампы — не входят в комплект) Â, и может быть размещен только в помещении.Основание светильника из старинного железа идеально подходит для использования в качестве прикроватной лампы, лампы для прикроватной тумбочки, рассеянного света, теплой лампы для чтения и т. д.
  • â цоколь настольной лампы из полированного металла с керамическим цоколем
  • • переключатель включения / выключения: база имеет переключатель включения / выключения на шнуре, простой и безопасный в управлении, нет необходимости постоянно подключать и отключать вилку. Длина шнура очень подходит
  • â приложение: кабинет, спальня, гостиная, столовая, гостиная, бар, прихожая, кафе, магазин, балкон и т. Д.

Проверить цену сейчас

5. JACKYLED Винтовой патрон T8 с проводами 20 шт. Без шунтируемых UL патронов для надгробных плит для замены светодиодных люминесцентных ламп

  • продукт, указанный в ul: патроны t8 сертифицированы ul. они изготовлены из высококачественного огнестойкого материала pbt, который очень прочен и долговечен, что делает его идеальным для замены старых патронов люминесцентных ламп, 100% защищенным от опасности возгорания, термостойким.
  • — широкое применение: можно использовать где угодно, идеально подходит для освещения вашего дома или офиса, подвала, туалета, студии и т. Д.крепко держите лампу.
  • â Мощность / напряжение: максимальная мощность 660 Вт и максимальное напряжение 600 В, поддержка ламп высокой мощности. удовлетворить ваши потребности в различных проектах освещения.
  • â проста в использовании: надгробная плита для патронов лампы t8 с 10-дюймовым проводом 18 AWG очень проста в использовании. Патрон люминесцентной лампы t8 — это буквально детская игра, когда нужно заменить старую и поврежденную розетку для вашей лампы t8. в эту розетку также очень легко установить свет.
  • â € 100% гарантия: мы стремимся предоставить каждому клиенту высочайший стандарт обслуживания, чтобы у вас были приятные впечатления от покупок.Если у вас есть какие-либо вопросы, вопросы или вам нужна помощь, свяжитесь с нами напрямую.

Проверить цену сейчас

7. Legrand — Pass & Seymour S865WCC18 Пластиковый патрон для потолочной лампы, 250 В, 250 Вт, Easy Install, белый

  • Добавляет блеск вашему изделию
  • Пластиковый патрон для потолочного светильника
  • 660 Вт 250 В
  • Средняя база
  • 250вт, 250в, белый, лампа накаливания, пластиковый патрон с вытяжной цепью, 15а, 125в, 2-полюсный, 3-проводный вывод, nema 5-15r, объемный
  • Китайское производство

Проверить цену сейчас

9.Винтажная основа настольной лампы Licperron E26 E27 Промышленная винтажная настольная лампа с переключателем включения / выключения прикроватной лампы для домашнего освещения

  • Настольная лампа Edison отлично подойдет к любым лампочкам e26 e27 edison. Примечание: лампочка в комплект не входит.
  • Это изысканный и высококачественный декор для промышленных настольных ламп, не требующий абажура, что позволяет легко создать в вашем доме старинную атмосферу. Настольная лампа Industrial может удовлетворить ваши потребности в освещении.
  • Промышленная настольная лампа изготовлена ​​из высококачественного дерева и металла, которые выглядят очень старинно и винтажно.
  • Этот винтажный настольный светильник идеально подходит для гостиной, спальни, кабинета, офиса, бара, кафе, студии, ресторана, столовой и прикроватной тумбочки.
  • 2 года гарантии на настольную лампу Edison, и мы предлагаем отличное послепродажное обслуживание. Если у вас есть какие-либо вопросы о цоколе лампы e26, свяжитесь с нами.

Проверить цену сейчас

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер.Твиттер-бафф.

Патрон масляной лампы

Монтаж старинных масляных ламп

Старинные масляные лампы бывают разных размеров и форм и изготавливаются из разных материалов. Типичные материалы — терракота, бронза, серебро, керамика и т. Д. Стили и происхождение могут включать; Персидские, греческие, китайские, иудейские, римские, византийские, исламские и т. Д. Многие из терракотовых масляных ламп имеют сопло, сливное отверстие и ручку. Как правило, они монтируются снизу с помощью металлической или акриловой арматуры для надежной поддержки.Большинство из них хорошо смотрятся под небольшим углом вниз, когда насадка находится на нижнем конце. Компания 10-31 Inc. занимается монтажом масляных ламп на заказ более 25 лет и делает очень хорошие подставки для этих деталей. Это дает лампе красивую гладкую индивидуальную подгонку, и (для металлических арматур) вы можете покрасить металл в соответствии с тем, где он касается масляной лампы, чтобы он смешивался, не отвлекаясь.

Еще один вариант монтажа масляных ламп — это сделать своими руками. Art Display Essentials имеет стандартные «крепления для пауков», которые можно использовать именно для этой цели.Они имеют базовую X-образную форму. Вы можете согнуть руки вверх, чтобы удерживать масляную лампу снизу, а затем отрезать весь лишний металл, который не нужен для надежного удержания детали. Это придаст ему чистый вид. Если хотите, вы можете покрасить кронштейны в тот же цвет, что и ваша лампа, чтобы получить красивый смешанный и не отвлекающий вид. Вы можете увидеть эти варианты «паука» выше.

Art Display Essentials также имеет акриловую подставку для масляных ламп меньшего размера, которую можно увидеть здесь:

https: // www.artdisplay.com/oil-lamp-holder.html

Масляные лампы большего размера, в том числе сделанные из металла, могут работать или не работать со стандартной арматурой в зависимости от размера, формы и веса. Однако 10-31 Inc. может изготовить индивидуальное крепление.

Некоторые типы масляных ламп:

Древние средиземноморские масляные лампы, персидские масляные лампы, греческие масляные лампы, египетские масляные лампы, римские масляные лампы, афинские масляные лампы, масло DelphI. лампы, масляные лампы Парфенона, еврейские масляные лампы, иерусалимские масляные лампы, византийские масляные лампы, христианские масляные лампы, масляные лампы Святой земли, китайские масляные лампы, исламские масляные лампы, индуистские масляные лампы, масляные лампы Daroma, масляные лампы Джераша, набатейские масляные лампы Масляные лампы Herodian, масляные лампы Menorah, масляные лампы Samaritan, индийские масляные лампы.

Крепления для паука, также могут использоваться для демонстрации и удержания различных артефактов и фигурок, таких как древние библейские масляные лампы, масляные лампы Heredian, терракотовые масляные лампы, византийские масляные лампы, стекло Coreform, небольшие бронзовые изделия, римское стекло, греческие бронзовые статуэтки , Фаянсовое стекло, микенские фигурки, маленькие фигурки мескалы, артефакты Колима, золотые фигурки майя, золото и артефакты ацтеков, искусство чавинов, фигурки моче, золотые артефакты Кимбайя, золотые фигурки доколумбовой эпохи, маленькие фигурки инуитов, наконечники стрел индейцев, китайский Тан, Мин, Искусство династии Цзин и небольшие нефритовые китайские би, скандинавские артефакты, японские цубы и артефакты, амулеты, древние монеты, небольшие терракотовые сосуды или чаши, маленькие черепа, ракушки и карманные часы.
Монтаж произведения искусства может повысить его ценность и сделать его более презентабельным для зрителя.

Держатель лампы Arcadia Pro — The Bio Dude

Добро пожаловать в Bio Dude. Потратьте 100 долларов и получите фиксированную ставку в размере 14,95 долларов США! Ваш №1 источник всех запасов для рептилий. Ожидайте задержек перевозчика из-за COVID19. ВНИМАНИЕ: в настоящее время мы не можем отправлять живые растения в Калифорнию.

  • 0

    Корзина

    Ваша корзина пока пуста.

  1. Дом
  2. Держатель лампы Arcadia Pro
Парни на YouTube

Послушайте, как говорит BioDude.Инструкции, обучающие видео, советы по виварию и многое другое!

Обзор чувака

Просмотрите некоторые продукты Dude и получите подарочную карту BioDude на 25 долларов, разыгрываемую первого числа каждого месяца! Каждый обзор дает вам одну отправку.

Diggin ‘the Dude? Зарегистрироваться.

Чувак никогда не будет спамить тебе.Просто периодически присылайте информацию о специальных предложениях и информации.

Розетки и патроны Hussmann

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с NDCP, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет!

RSCS и Parts Town объединили свои усилия, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Что вы можете ожидать:

  • Больше всего запчастей на планете — все OEM, все время
  • Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, можно найти на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
  • Исключительный опыт работы с клиентами от команды, которой вы доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
  • Позднее, чем кто-либо еще — поддержка и доставка всех заказов на складе до 9 вечера по восточному времени

Чего можно ожидать:

Готовы начать? Пошли!

Продолжайте движение в Parts Town

Ищете запчасти для оборудования для напитков?

Marmon Link — это новый источник оригинальных запчастей для производителей оборудования Marmon.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
