Пластиковые трубы вент: пластиковая вент труба, виды, особенности монтажа

Системы круглых и плоских ПВХ каналов

Современное строительство, осуществление капитального ремонта невозможно себе представить без обеспечения благоприятной среды обитания. Помещение необходимо обеспечить свежим воздухом и позаботиться об удалении отработанных воздушных масс. В решении этих задач Украина идет в ногу со временем, строители предпочитают пластиковый воздуховод альтернативным материалам. Стальные компоненты обладают невосприимчивостью к экстремально высокой температуре, но они однозначно проигрывают по стоимости, сложности установки и проблемам, возникающим в процессе дальнейшего ухода, обслуживания. Дело в том, что на металле с течением времени появляются следы коррозии, вентиляционный короб, канал пластиковый для вытяжки лишены этих значимых недостатков.

Превосходные эксплуатационные параметры

Существующие размеры комплектующих позволяют создавать пластиковые вентиляционные короба, вентканалы на самых разных объектах.

• Монтаж вести несложно, не нужно приобретать материалы сторонних производителей. Такие фабрики, как ВЕНТС предлагают действительно полный ассортимент деталей, позволяющих собрать идеальный по эксплуатационным свойствам вентиляционный канал ПВХ. Невысокие трудозатраты заметно сокращают издержки, связанные с монтажом надежной системы.
• Не бывает задержек с поставками, купить пластиковые воздуховоды в Харькове, Киеве вполне реально за считанные дни. Во всяком случае, стабильно востребованная продукция всегда есть в наличии.
• Надо сказать о длительном ресурсе комплектующих, не подверженных коррозии.
• Привлекательная цена на системы позволяет прокладывать сложнейшие вентиляционные каналы ПВХ существенно дешевле, чем аналогичные коммуникации из металла. В тех случаях, когда в использовании металла нет реальной необходимости, от него вполне можно отказаться.
• Обилие типоразмеров облегчает процесс поиска деталей для каждого конкретного сооружения.

Каталог, в котором представлены воздуховоды, пластиковые короба для вентиляции

Широкий ассортимент и полное описание товара облегчают его подбор. Коллектив интернет магазина вентиляции хорошо знает специфику, сильные стороны и недостатки продукции, предлагаемой клиентам. Из всего изобилия предложений на рынке мы недаром остановили выбор на изделиях, предлагаемых под маркой Vents. Отечественный производитель сумел внедрить инновационные технологии, приобретает сырье отличного качества. Нет смысла платить за импорт, когда предлагается вентиляция из пластика, в полной мере отвечающая жестким стандартам ЕС.

Для чего и как утеплять вентиляционные трубы?

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов. Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах). Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

В каждом случае при выборе варианта утепления вентиляции необходим предварительный экономический расчет. Вычисляется общая протяженность вентканала и затраты на его утепление. Также сверяются полученные данные со стоимостью ремонта вентиляции. Сравнивая цифры, выносят решение о целесообразности утепления.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Чем утеплять?

Когда есть необходимость утепления, найдена «точка росы», проведены все необходимые расчеты, остается решить ключевой вопрос: каким материалом выполнить утепление? К современным теплоизолирующим материалам потребители предъявляют одни и те же требования:

• Высокие теплоизолирующие свойства;
• Пожаробезопасность;
• Доступная стоимость.

Приведем сравнительный анализ самых популярных на сегодня теплоизолирующих материалов с обзором их достоинств и недостатков:

• Минеральная вата. Самый дешевый утеплить, абсолютно пожаробезопасный. К числу недостатков относятся: трудоемкость монтажа, слеживаемость, необходимость соблюдения мер безопасности при прямом контакте с материалом, потеря теплоизолирующих свойств при отсыревании.

• Пенопласт или пенополистирол. Очень простое в использовании решение. «Скорлупки» из пенопласта выпускаются различных диаметров и габаритов и полностью готовы к укладке. Фиксация двух полусфер осуществляется за счет соединения «шип-паз». Дешевизна и долговечность – еще два немаловажных достоинства. Важные недостатки ограничивают применение этого материала: горючесть и токсичность продуктов горения, а также негибкость и хрупкость.

• Пенополиуретан и пенополипропилен. Принцип изготовления изоляции такой же, как и у предыдущего. Две скорлупки из пластика также скрепляются с помощью соединения «шип-паз». Однако свойства этого утеплителя иные. Прежде всего, он обладает намного более высокой механической прочностью. Стоимость материала выше, чем у пенопласта. Также для монтажа помимо пазового соединения применяется бандаж из проволоки, что удорожает монтаж.

• Вспененный полиэтилен. Выпускается в формате разрезных труб разного диаметра. При монтаже трубка просто надевается сверху на вентканал. Это и весь монтаж. Ключевые достоинства: дешевизна и влагостойкость, механическая прочность. Выпускается с формате пенофола – вспененный полиэтилен с внешним покрытием из алюминиевой фольги. За счет покрытия увеличивается теплоизолирующая способность, а также система приобретает пылеотталкивающие свойства. Крепеж очень прост – поверхность, примыкающая к вентканалу – самоклеющаяся.

Вывод

Необходимость утепления вентиляционных каналов должна быть экономически обоснована, так как при большой протяженности систем вентиляции и больших диаметрах вентканалов расходы на утепление потребуются нешуточные. Выбор теплоизолирующего материала также осуществляется с оглядкой на его характеристики и стоимость. Предлагаем Вашему вниманию видео-материал, где изложены актуальные вопросы утепления вытяжек.

Один из способов утепления вентиляционной трубы

Монтаж пластиковой вентиляции — Вентиляция с гарантией качества

ПТФЭ (фторопласт)

Устойчив к нагреванию до +260 градусов и агрессивным средам. Трубы из фторопласта применяются в промышленности для монтажа высокопрочной вентиляционной сети.

ПП (полипропилен)

Элементы вентиляции, устойчивые к агрессивному воздействию щелочей и кислот, что позволяет собирать из них систему на пищевых, химических, фармацевтических предприятиях. Недостаток – материал горит и плавиться при температуре +90 градусов, не выдерживает минусовых температур – становится ломким. Срок службы – 20 лет.

ПЭ, ПНД, ПВД (полиэтилен)

Гибкие, легкие, эластичные трубы, инертные к кислотам и др. агрессивным веществам, температурам (-45+85 градусов), рассчитанные на длительный срок службы. Выпускаются такие трубы с антистатическим и стойким к ультрафиолету покрытием.

Форма и гибкость труб

Воздуховоды для вентиляции изготавливаются с круглым и прямоугольным (квадратным) сечением, причем каждая разновидность труб бывает жесткой и гибкой.

Оптимальная толщина стенки пластиковой трубы для обеспечения жесткости – 3 мм. Более тонкие каналы гнуться, толстостенные отличаются большим весом и стоимостью.

Гибкие пластиковые трубы выполнены в виде гофры, оснащены проволочным каркасом. Из таких труб проводится установка пластиковой вентиляции в труднодоступных местах, так как воздуховоды хорошо изгибаются под любым углом.

Круглые трубопроводы обладают высокими аэродинамическими характеристиками, что позволяет устанавливать вентиляторы меньшей мощности и снизить затраты на электроэнергию. Кроме того, сниженная турбулентность обеспечивает малошумность работы вентсистемы.

Монтаж пластиковой прямоугольной вентиляции обычно проводится над подвесными потолками, а также в помещениях с ограниченным пространством.

Наш консультант окажет помощь в выборе пластиковых труб для вентсистемы определенного объекта. Консультацию можно получить в телефонном режиме или при личной встрече.

Воздуховоды пластиковые для вентиляции: общеобменной и местной

Возможно изготовление под заказ по размерам заказчика

При организации производственных цехов зачастую в первую очередь возникает вопрос в поступлении чистого воздуха к рабочему месту оператора.

Вот поэтому воздуховоды пластиковые для вентиляции (пластиковая вентиляция) на производстве играют очень значительную и весомую роль в создании ценности, представляя собой целый комплекс инженерно-технических мер.

Важным моментом при оборудовании промышленных площадей является понимание того, для чего определенно вам нужна пластиковая вентиляция (пластиковые трубы для вентиляции), ее предназначение, так как она может подразделяется на два типа:

Основной целью этой вентиляции выступает общая очистка всего участка цеховой территории, путем насыщения и разбавления свежим кислородом уже зашлакованной окружающей среды.

В сравнении с предыдущим вариантом ключевой ролью здесь служит локализация примесей и шлаков с последующим их удалением непосредственно с мест возникновения токовых. За частую для повышения эффективности эти трудовые области оборудуют бортовыми отсосами и вентиляционными зонтами покрывая данным образом все максимально возможное пространство распространения загрязнения, за счет формирования в этих зонах более низкого давления чем атмосферное, другими словами разреженности.

Как вы, наверное, уже догадались пластиковая вентиляция второго метода считается наиболее лучшим и безопасным решением по вентилированию общепроизводственных помещений.

Но также благоприятным аспектом данного выбора значится и то, что финансовые вложения на воздуховоды пластиковые для вентиляции, для конкретных объектов заметно ниже, чем для обеспечения вентилирования всего завода.

Обратный звонок

Воздуховоды из полипропилена POLEX VENT

Воздуховоды круглые полипропиленовые PP

Воздуховоды прямоугольные полипропиленовые PP

Воздуховоды из полипропилена круглые

Предприятие POLEX производит с 2010 года качественные воздуховоды и вентиляцию из полипропилена круглого сечения различного диаметра и типоразмера.

Круглые полипропиленовые воздуховоды на сегодняшний день являются незаменимыми элементами надежной химически-устойчивой системы приточно-вытяжной вентиляции производственных помещений любой сферы деятельности.

Круглые воздуховоды изготовленные из полипропилена и фасонные части не нужно красить и обслуживать долгий период времени. А производить монтаж вентиляционных пластиковых труб можно в любую погоду как внутри помещений, так и на улице. Полипропилен, как основной конструкционный материал используемый для производства воздуховодов обладает превосходными техническими характеристиками устойчивым к большинству агрессивных сред, щелочей и растворов, паров и отводимых газов сильной загрязненности с любых предприятий.

На нашем производстве действующим с 2010 года применяются современные технологии и оборудование по изготовлению круглой вентиляции любой сложности диаметром от 110 до 3000 мм. Производство сертифицировано по системе менеджмента качества ISO 9001, пластиковая вентиляция соответствует ГОСТ-P.

Для соединения прямых полипропиленовых вентиляционных каналов по разным углом используются фасонные части и конструктивные элементы.

Технология полуавтоматического изготовления позволяет выполнить любой заказ вентиляционных элементов по проекту, техническому заданию заказчика вне зависимости от вводных данных и размера.

Если Вы являетесь проектировщиком или генеральным подрядчиком объекта на котором необходима надежная промышленная вентиляция выполненная из листового полипропилена, мы сможем Вам помочь в разработке проекта и проектирования всех необходимых элементов.

Круглые воздуховоды и вентиляция из полипропилена обладают множеством преимуществ перед стальными (оцинкованными) воздуховодами, таким как:

• Химическая стойкость к агрессивным средам и всем химическим веществам
• Малый вес, что гарантирует заказчику быстрый и качественный монтаж
• Высокая коррозийная устойчивость (не трескается, не гниет, не ржавеет и тд)
• Невысокая стоимость
• Эстетичность
• Долгий срок эксплуатации свыше 50 лет
• Монтаж в любых климатических условиях на улице и в помещении
• Не требуют обслуживания и покраски
• 100% герметична (не имеет щелей и не пропускает обратно отводимые загрязненные вещества — газы)

Технические характеристики, цена

Фотографии

Воздуховоды прямоугольные из полипропилена

На нашем предприятии Вы также можете заказать производство прямоугольных воздуховодов из полипропилена и всех необходимых дополнительных соединительных элементов (фасонные части) для сооружения промышленной вентиляции на любых промышленных объектов России.

Пластиковые воздуховоды прямоугольного сечения выполнены из первичного и высококачественного полипропилена с высокой химической устойчивостью не требующих специального обслуживания и покраски.

Прямоугольные воздуховоды не подвержены коррозии и разложению, гниению и растрескиванию, обладают хорошим шумопоглощением и пропускной способностью. При соединении в единую вентиляционную систему с помощью раструбного или фланцевого соединения, создают единую, герметичную вентиляционную ветвь без щелей и пропуска проходящих газов обратно в помещение.

Все прямоугольные воздуховоды из полипропилена изготавливаются под (на) заказ, так как каждый проект является уникальным, имеющим различные вентиляционные элементы и оборудование со своими размерами и требованиями.

Технические характеристики, цена

Фотографии

Производство химически устойчивых пластиковых воздуховодов из полипропилена круглого и прямоугольного сечения с высокими эксплуатационными характеристиками для производственных помещений, цехов, действующих заводов.

На нашем предприятии осуществляющим свою деятельность на рынке вентиляционных систем с 2010 года, Вы можете разместить заказ и внести в свой проект надежные воздуховоды из полипропилена, которые будут изготовлены по Вашему техническому заданию любой сложности круглой, прямоугольной и квадратной формы.

Для соединения прямых полипропиленовых участков вентиляции, мы производим широкий спектр фасонных, соединительных элементов и конструктивных частей для быстрого монтажа всей вентиляционной системы необходимой на Вашем объекте.

Легкий вес, точная геометрия полипропиленовых воздуховодов и высокое качество, позволят быстро без затрат произвести монтаж современной вентиляционной промышленной системы для клиента точно в срок.

Воздуховоды из полипропилена обладают долгим сроком эксплуатации, являются химстойкими, могут применяться и монтироваться как на улице, так и в помещениях без применения специальной техники. Экономически выгодны при завершении строительных работ. А технология изготовления позволяет произвести раскрой и производство полипропиленовой вентиляции любой сложности и размерности.

Современная вентиляция созданная из полипропилена, позволит Вам эффективно и бесшумно удалять загрязненный и отработанный воздух из помещений не нуждаясь в обслуживании системы долгий период времени. Ни одно химическое предприятие по выпуску химической продукции на сегодняшний день не обходится без полипропиленовой вентиляции, как и гальванические производства, которые используют зонты и каналы для удаления химических паров.

Полипропиленовые воздуховоды незаменимы в помещениях с высокой влажность, активно используются при строительстве и реконструкции городских водоканалов, общественных бассейнов и аквапарков, так как вентиляционная система из полимеров не боится влажности и прямого контакта с водой.

Цены на пластиковые воздуховоды окончательно формируются для наших клиентов после получения заявки, как и скидка, которая определяется индивидуально!

Вентиляция из полипропилена является сложной и включает в себя набор многих вентиляционных и конструктивных элементов, таких как: прямые вентиляционные трубы длиной 500, 1000, 1500, 2000, 2500, 3000 мм, отводы и полуотводы, крестовины и заглушки, зонты, факельные выбросы. глушители, крепления, бортовые отсосы, дроссель-клапаны, промышленные вентиляторы, уплотнительные прокладки.

Наиболее популярными системами промышленной вентиляции являются полипропиленовые воздуховоды из -за высоких эксплуатационных характеристик и стойкостью к агрессивным средам. вещества и парам. Пластиковая вентиляция из полипропилена обладает высокой пропускной способностью из-за гладкой внутренней поверхности. Температура эксплуатации составляет от -40 до +90 градусов. Некоторые марки полипропилена могут выдерживать высокие температуры до +120 градусов краткосрочно.

можно ли так делать + нюансы обустройства

Достоинства и недостатки в сравнении

Не существует запретов на использование в строительстве вентиляционного трубопровода пластиковых или иных изделий, применяемых в канализационных системах. Однако перед планировкой и монтажом вентиляции обязательно следует разобраться с характеристиками выбранного для сооружения материала.

Хорошо, если будут известны их преимущества над металлическими коробами и, конечно же, недостатки.

К достоинствам пластиковых канализационных труб, используемых в обустройстве бюджетной вентиляции, относятся:

1. Низкая стоимость. ПВХ или ПП труба в несколько раз дешевле жестяного оцинкованного аналога.
2. Простота монтажа. Для установки коммуникации собственнику не нужно привлекать специалистов — все можно сделать своими руками.
3. Практичность. Разнообразие пластиковых деталей позволяет создавать системы вентиляции любого функционала.
4. Электроизоляция. Пластик не может стать проводником электрического тока.
5. Конструктивная жесткость. Трубы из ПВХ и ПП не нужно дополнительно крепить, они превосходно держат конструктивное направление и форму без дополнительных приспособлений.

Веским плюсом пластиковых канализационных труб является отличная сопротивляемость к биологическим и химическим воздействиям. На их стенках не расселяются колонии плесневого грибка, их невозможно повредить бытовым химическим средством в ходе уборки.

Если сравнивать канализационный пластик со специализированными изделиями, у него явно выделяются и недостатки, это:

1. Плохая устойчивость к повышенным температурам. Канализационную трубу нельзя использовать при температуре воздуха свыше 50-60 градусов.
2. Недостаточно высокая прочность. В сравнении с металлом, пластик не отличается надежностью, долговечностью и устойчивостью к негативным внешним механическим воздействиям. Если постараться, то его можно повредить сильным ударом острым предметом.
3. Ограниченность в вариантах монтажа. Пластиковые трубы не могут быть проложены рядом с агрегатами, генерирующими тепло (котлами, обогревателями, плитами, колонками, радиаторами и трубопроводами отопления). Их нельзя располагать на участках, свободно освещенных солнцем.

Из пластиковых канализационных труб можно соорудить вентиляционную систему. Она будет фактически такой же долговечной и устойчивой, как металлическая. К тому же по ней не производится транспортировка сколько-нибудь агрессивной среды, да и давления она не испытывает.

Именно поэтому ПП и ПВХ трубы могут использоваться практически везде: при сооружении пожарных систем вентиляции, вытяжек над варочными поверхностями, скрытых воздуховодов, проложенных за фальшь-потолками и стенами.

Для крепления полимерных труб к конструкциям выпускают широкий ряд клипс и кронштейнов. Подвешивание к потолку можно произвести с помощью металлической монтажной ленты. Крепления для металлических систем аналогичной формы и размера тоже очень пригодятся.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Преимущества и недостатки пластиковых воздуховодов

Преимущества воздуховодов из пластика

Основными преимуществами воздуховодов из пластика, которые трудно оспорить, являются их физические свойства, а именно легкость, прочность и, следовательно, простота в транспортировке. Поэтому многие инженеры систем вентиляции отдают свое предпочтение именно пластиковым трубам, а не воздуховодам из «оцинковки».

Полный перечень преимуществ:

1. Существенным плюсом, которым обладают трубы пластиковые для вентиляции, является абсолютная неподверженность коррозии – постоянной проблеме воздуховодов из металла.
   С такой позиции воздуховоды, изготовленные из пластика, представляются идеальным решением задачи для проектировщика вентиляционных систем, который каждый раз вынужден задумываться над защитой оцинкованного железа или жести от ржавчины и влаги, проникающей всюду.

2. Еще одной причиной постепенной замены металлических воздуховодов пластиковыми является низкая стоимость пластика, в то время как цена на металл растет постоянно.
   Поэтому вентиляционная пластиковая труба в системе воздуховодов выглядит более выгодной в финансовом отношении, способной вытеснить дорогостоящую железную.

3. Технологические и физические свойства, которыми характеризуется вентиляционная труба пластиковая, по многим показателям превосходят характеристики металлических аналогов.
   Металл во время обработки, вальцовки или формовки получается с шероховатостями разной степени, которые, находясь на внутренних стенках труб, приводят к увеличению статического сопротивления потока воздуха во всей системе. А это также должно учитываться при проектировании. Пластиковая вентиляционная труба лишена подобного недостатка.
   Технология, применяемая при ее изготовлении, позволяет на выходе получать внутреннюю поверхность без каких-либо шероховатостей, почти идеально гладкую, а после обработки антистатическими веществами труба вентиляционная пластиковая практически не притягивает пыль, что положительно сказывается на необходимости мероприятий по очистке, потребность в которых возникает при этом достаточно редко.

1. Монтаж пластиковых воздуховодов очень прост по сравнению с металлическими. Пластиковые трубы могут нарезаться и корректироваться в размерах прямо на месте монтажа вентиляции.
2. Важным преимуществом является абсолютная безопасность пластиковых труб для человеческого организма, а также отсутствие каких-либо вредных выделений и выбросов в окружающую среду.

Недостатки пластиковых воздуховодов

Как обычно, каждая медаль имеет и свою обратную сторону. В этом смысле не будут исключением и воздуховоды из пластика.

Главным и самым существенным недостатком, которым наделена труба пластиковая вентиляционная – низкая стойкость к огню.

Это выступает во многих случаях решающим доводом в пользу металлических воздуховодов. Подобное обстоятельство весьма ограничивает сферу применения воздуховодов из пластика, и заставляет инженеров вентиляционных систем применять пластиковые воздуховоды только в рамках одной противопожарной зоны, отдела или отсека.

Невысокий уровень защиты от огня, которую имеет пластиковая труба для вентиляции, не может позволить применять такие воздуховоды для монтажа промышленной вентиляции, предполагающей ее прохождение через ряд пожароопасных отделов.

Схема бытового пластикового вентиляционного трубопровода

Вследствие сказанного выше, рекомендуется применение пластиковых воздуховодов исключительно в монтаже вентиляционной системы, которая будет обслуживать локальное помещение или несколько таких помещений, принадлежащих одной противопожарной зоне с допустимой для пластика температурой.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

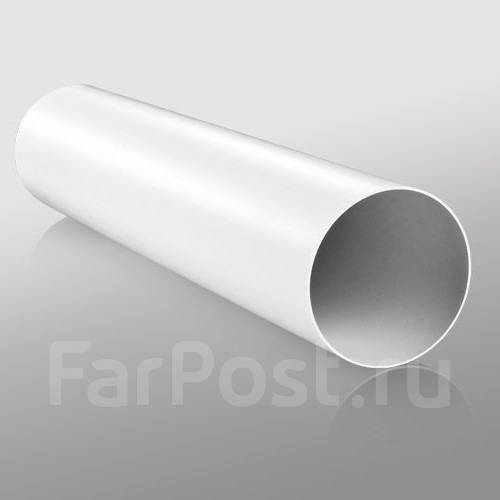

Для круглых труб:

Для квадратных:

Диаметр, длина, ширина и высота элементов воздухоховодаИсточник blog-potolok. ru

Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Крыжовник: посадка, уход, виды обрезки, размножение

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

• Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
• Не боятся незначительного провисания – допустимое до 4%.
• Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
• В зоне кровли не требуют усиленной теплоизоляции.
• Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

• муфты;
• тройники;
• крестовины;
• уголки;
• переходники.

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

Последовательность монтажа воздуховода:

• высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
• присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
• установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

В них отмечено, что:

• сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
• вентиляционные рукава должны быть натянуты с целью исключения их провисания;
• не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
• в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
• при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Комментариев:

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу

Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

Как сделать вентиляцию в бане из пластиковой трубы диаметром 100 мм

Просмотров 1.8k. Обновлено 19.04.2017

При проектировании бани обязательно нужно продумать грамотную систему вентиляции. Она должна выполнять функции воздухообмена в парилке и предбаннике, не нарушая температурный режим в этих помещениях. Важно правильно подобрать расходные материалы. Поэтому нередко вентиляция в бане обустраивается из пластиковой трубы 100 мм. Это оптимально для самостоятельного монтажа.

Правила организации вентиляции в бане

На первом этапе необходимо рассчитать оптимальный объем воздухообмена. Для этого можно использовать действующие нормативные документы – ГОСТ 30494-96 и СНиП 41-01-2008. Не вдаваясь в точности вычислений можно взять средние значения вентиляции для парилки и предбанника. Данные приведены в таблицах.

Кратность воздухообмена для парилки не должна быть менее 5 раз за 1 час. При номинальной скорости потока 2 м/с. Устанавливая приточную и вытяжную пластиковую трубу 100 мм, можно обеспечить вентиляцию только для помещений объемом 11,3 м³ — 56,5/5 (см. данные таблицы). При больших размерах необходимо увеличивать число воздуховодов либо устанавливать магистрали большего сечения.

Дополнительно при обустройстве вентиляции в бане нужно учитывать следующие моменты:

• Максимальная вместительность. Влияет на расположение каналов. Отдыхающий не должен находиться в зоне движения воздушных масс.
• Возможность установки вентиляторов для увеличения обмена.
• Обустройство дополнительных каналов для улучшения микроклимата.

Эти моменты следует продумать еще до окончательной отделки помещений. Если же после строительства были замечены недостатки в работе вентиляции – следует демонтировать внутреннюю декоративную обшивку и установить новые пластиковые трубы.

Схема естественной вентиляции

Важно правильно выбрать местоположение каналов для притока воздуха. Это зависит от конфигурации парилки – находится ли печь с топочной камерной в ней, как установлены лавки и лежанки. Для предварительного проектирования можно использовать общую схему.

Основные правила обустройства вентиляции парилки:

• Канал от входной двери. Это может быть вырез в двери с регулировочной заслонкой.
• Два выходных патрубка на стене, в верхне и нижней части, напротив каменки.
• Под полом, в районе расположения печи. Это необходимо для отвода угарных газов.

О том, как обустроить вентиляцию в сауне своими руками, читайте здесь.

Важно, чтобы на пути воздушных масс не было больших препятствий. Количество поворотов в трубопроводе минимально. Они сказываются на скорости движения. Также рекомендуется предусмотреть систему контроля объема воздуха. Для этого можно использовать решетки с функцией регулировки положения шторок.

Выходные трубы проходят через межэтажное перекрытие на кровлю. Высота над крышей — от 40 см. Обязательна установка защитных дефлекторов, чтобы предотвратить попадание в систему влаги, снега, мусора.

Материалы и компоненты

Для обустройства вентиляции парилки и предбанника можно использовать стандартную канализационную пластиковую трубу 100 мм из ПВХ. С целью удешевления рекомендуется приобретать модели для внутреннего применения. Обычно они серого цвета. Качество не имеет сильного значения — влияет только на трудоемкость монтажа.

Также потребуется приобрести следующие комплектующие:

• Отводы и тройники. Первые необходимы для организации угловых компонентов трубопроводов, вторые – для подключения патрубков к общему стояку.
• Хомуты для крепления к стене. Они поставляются в комплекте с монтажными элементами. Обязательно наличие резиновой подкладки, чтобы компенсировать колебания.
• Решетки для канализационных пластиковых труб с регулируемыми шторками. Монтируются на патрубки, необходимы для контроля объема циркулирующего воздуха.
• Дефлектор на внешний патрубок, выступающий над кровлей.

Для выполнения работ понадобятся рулетка, саморезы, шуруповерт, строительный уровень. Трубы должны располагаться после слоя теплоизоляции. В противном случае они станут источником тепловых потерь. Если же это невозможно технологически – на их поверхность монтируется защитная скорлупа из минеральной ваты или экструдированного пенополистирола.

Схема установки стандартная, с соблюдением герметичности соединений. Важно учитывать температурное расширение пластика – патрубок вставляется в монтажный раструб не до упора, должно оставаться 5-7 мм.

В видеоматериале можно ознакомиться с примером построения вентиляционной системы из пластиковых труб с учетом характеристик помещения:

Пластиковые вентиляционные трубы для высокоэффективных конденсационных печей

Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы сгорания, поэтому для них требуются металлические вентиляционные трубы или дымоходы. Напротив, современные высокоэффективные конденсационные печи выпускают гораздо более холодные газы, и для их выпускных отверстий требуются только пластиковые трубы из материалов, таких как ПВХ, ХПВХ или АБС. Некоторые высокоэффективные печи также включают пластиковую трубу для зоны всасывания, а во всех типах используется третья пластиковая труба для отвода коррозионной конденсации, образующейся в процессе сгорания.

Поскольку не существует универсальных стандартов для выхлопных и всасывающих труб в высокоэффективных печах, нет ясности и ответственности в отношении утвержденных строительных стандартов для этого материала труб. Устанавливая этот тип печи, лучше всего следовать спецификациям производителя труб, а также любым местным строительным или сантехническим требованиям.

Типы высокоэффективных систем вентиляции печи

Существует два типа конденсационных печей: двухтрубные, или с прямым отводом, и однотрубные системы, с непрямым отводом.

• Система с прямым отводом (двухтрубная): Двухтрубная система наиболее распространена в системах отопления домов. Он обеспечивает прямое впускное отверстие, которое с помощью одной трубы выводит наружный воздух в герметичную камеру сгорания, а вторая вентиляционная труба обеспечивает герметичный отвод выхлопных газов обратно за пределы вашего дома. В системе с прямой вентиляцией вы можете легко увидеть, как две трубы выходят из стены вашего дома. Вентиляционные отверстия могут также заканчиваться над крышей.
• Однотрубная система: Однотрубная система непрямого отвода воздуха используется там, где нет реальной необходимости в отдельном отводе воздуха для горения.Он имеет вентиляционную трубу для выхлопных газов, но использует не кондиционированный (не охлажденный и не нагретый) воздух из пространства вокруг топки в качестве воздуха для горения. Эти печи обычно устанавливаются в некондиционных помещениях, таких как гараж, подвал, подвал или чердак, где есть много окружающего воздуха для обеспечения горения.

Зачем конденсационным печам трубка для конденсата

В высокоэффективных конденсационных печах используется двухступенчатое сгорание, позволяющее извлечь как можно больше тепловой энергии из сжигаемого газа. После первой стадии горячие выхлопные газы проходят через вторую стадию сгорания, что приводит к выхлопу с очень небольшим количеством тепла. В результате этого процесса в теплообменнике печи образуется конденсат или влага. Трубка для конденсата отводит влагу в канализацию в полу или в бытовую канализацию.

Почему в печах используются пластиковые трубы

Конденсационные печи относятся к устройствам КАТЕГОРИИ IV, для которых требуется, чтобы вентиляционные системы были водонепроницаемыми и газонепроницаемыми. В печи используется электродвигатель вытяжной вентиляции, который выталкивает выхлопные газы через вентиляционную трубу, создавая положительное статическое давление в вентиляционной трубе.В конденсационной печи образуются конденсированные отходящие газы, содержащие воду и диоксид углерода, которые вместе образуют углекислоту, которая приводит к образованию коррозионного конденсата. Поэтому производители печей рекомендуют использовать только специальные виды пластика для вентиляции и отвода конденсата в конденсационной печи.

Подходящие материалы для вентиляционных и конденсатных труб включают ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и АБС (акрилонитрил-бутадиен-стирол) пластиковые трубы, в зависимости от заданной температуры отходящих газов печи.Эти разные пластмассы имеют разные максимальные температуры нагрева: ПВХ имеет самый низкий рейтинг при 140 градусах по Фаренгейту, ХПВХ — самый высокий при 194 градусах, а АБС находится между ними при максимальной температуре эксплуатации 160 градусов. Повреждение трубы, например провисание или протечка, может произойти, если устойчивые температуры превышают эти рекомендуемые рабочие температуры.

Путаница в отраслевых стандартах

Международный кодекс топливного газа гласит в разделе 503.4.1.1 (IFGS): «Пластиковые трубы и фитинги, используемые для вентиляции приборов, должны устанавливаться в соответствии с инструкциями по установке производителя прибора.Но это отсутствие спецификаций может привести к путанице. Хотя в инструкциях производителя указывается, какие типы трубопроводов приемлемы для их продукции, они оставляют на усмотрение подрядчика по установке, какую пластиковую трубу использовать.

По иронии судьбы, хотя наличие пластиковых вентиляционных труб стало синонимом высокоэффективных конденсационных печей, производители труб из ПВХ не рекомендуют ПВХ для этого применения. Также не существует официальных стандартов ASTM для пластиковых труб, используемых для отвода продуктов сгорания.Даже когда производитель печи ссылается на агентство по стандартизации и стандарт — например, ASTM D1785 для труб из ПВХ Schedule 40 — стандарт предназначен только для установки трубы. Стандарт ASTM D1785 для Приложения 40 (применяемый к водоотводным дренажным трубам) гласит: «Эта стандартная спецификация для труб из ПВХ не включает требований к трубам и фитингам, предназначенным для отвода продуктов сгорания».

Нормы и рекомендации по конденсационной печи

Строительные нормы и правила как на национальном, так и на местном уровне, похоже, отдают предпочтение производителям печей, чтобы указать, какие пластиковые трубы можно использовать в качестве низкотемпературных вентиляционных отверстий для их продукции. Тем не менее, помимо рекомендаций, именно подрядчик по установке в конечном итоге определяет, какую пластиковую трубу использовать.

Несмотря на путаницу, безопасная практика предполагает использование труб из ПВХ сортамента 40 для воздухозаборника печи и ХПВХ для вытяжного вентиляционного отверстия, , учитывая более высокую рабочую температуру. Таким образом, если в печи возникнет проблема, из-за которой температура выхлопных газов превысит расчетную, система вытяжной вентиляции будет иметь почти на 40% больше мощности, чтобы справиться с избыточным теплом, прежде чем оно достигнет точки, где она может выйти из строя.

Соединитель для гибких плоских каналов Plastivent

Характеристики модели

• Описание
• Модификации
• Загрузки

Описание

Описание

3 типа пластиковых вентиляционных труб для высокоэффективных печей (ПВХ, ХПВХ и АБС)

Существует 3 типа пластиковых труб, сертифицированных Американской газовой ассоциацией для использования в высокоэффективных конденсационных печах категории 4: ПВХ, ХПВХ и АБС

, перечисленные ниже, были сертифицированы Американской газовой ассоциацией для использования в печах, относящихся к категории 4.

В этих конкретных типах печей используются системы вентиляции с положительным давлением (температура выхлопных газов ниже, чем на 1400 F выше температуры точки росы), и они всегда оснащены вытяжным двигателем, который удаляет выхлопные газы из прибора и выводит их наружу.

Температура точки росы — это температура, при которой воздух может дольше удерживать весь свой водяной пар, а часть водяного пара должна конденсироваться в жидкую воду. (определение по погодным вопросам.com)

Правильная установка вентиляционной системы важна для конденсационной печи (это другое название печи категории 4) для достижения максимальной эффективности и эффективного отвода конденсата из системы.

Убедитесь, что ваша установка соответствует национальным, региональным и местным нормам. Некоторые руководства по установке печи можно найти в Интернете или получить непосредственно у производителя.

Существует 3 типа пластиковых труб, сертифицированных Американской газовой ассоциацией для использования в высокоэффективных конденсационных печах категории 4: ПВХ, ХПВХ и АБС

ПВХ труба

Труба CPVC

Наша команда штатных писателей во главе с бывшим инспектором по дому из Иллинойса.Контент CTH Expert ежедневно привлекает 2 тысячи читателей и посвящен ответам на многие вопросы домовладельцев и покупателей жилья.

Пластиковые производители вентиляции -просмотр-код-обновление-в целях безопасности | Новости пластмасс

Два производителя пластиковых вентиляционных систем продвигают национальный кодекс топливного газа в Соединенных Штатах, который требует сертификации Underwriters Laboratories Inc. для использования в некоторых водонагревателях, печах и котлах, работающих на природном газе.

Олбани, штат Нью-Йорк, компания Centrotherm Eco Systems LLC, которая производит сертифицированные UL полипропиленовые системы, и Пайнвилль, штат Нью-Йорк.Компания Ipex USA LLC, базирующаяся в C., которая через пару месяцев вводит формулу ПВХ, сертифицированную UL, заявляет, что вентиляционные компоненты, устанавливаемые с высокоэффективными приборами, должны быть изготовлены из материалов, подходящих для этого применения по соображениям безопасности.

, внесенные в список UL, представляют собой спроектированные системы, которые соединяют приборы с дымоходом или вентиляционным отверстием, а затем направляют вредные газы, образующиеся при сгорании топлива, а именно монооксид углерода, наружу.

Однако стандарт UL, называемый UL 1738, малоизвестен, хотя существует с 1980-х годов.А с 2009 года полипропилен является единственным неметаллическим материалом, который может соответствовать ему для так называемых конденсационных приборов категории II и IV.

Несмотря на это, нормы США в настоящее время разрешают установку пластиковых вентиляционных отверстий, не указанных в списке, с высокоэффективными газовыми приборами категории IV, если они установлены в соответствии с инструкциями производителя, сказал Джеймс Моллой, вице-президент по развитию бизнеса Centrotherm в телефонном интервью. В результате, некоторые установщики используют изделия из ПВХ, предназначенные для канализации, сточных вод и вентиляции, а не для отопления, добавил он.

«Они делают это, потому что производители оборудования одобряют ПВХ в качестве вентиляционной системы в своих лабораторных испытаниях», — сказал Моллой. «Производители ПВХ не сертифицируют стандарты вентиляции, но производители оборудования тестируют их для использования в таком качестве. С таким типом разъединения могут возникнуть проблемы, например, отравление угарным газом».

Вентиляционные системы, изготовленные из материалов, не включенных в перечень, подвержены коррозии, растрескиванию и разделению стыков, что может привести к выбросу опасного бесшумного газа-убийцы в жилые помещения.

Например, ПВХ, предназначенный для вентиляционных отверстий, обычно предназначен для применений, в которых рабочие температуры не превышают 149 ° F. Однако, по словам Моллоя, могут возникнуть ситуации, когда газовые приборы нагреваются сильнее. Он указал на случаи, когда сантехник устанавливает котел на 180–200 °, чтобы он мог использоваться с обогревателями плинтуса в доме; или водонагреватель не обслуживается, и накопление накипи приводит к повышению температуры дымовых газов; или воздушный фильтр печи засоряется и ограничивает воздушный поток, охлаждающий дымовые газы.

«Если пластик не имеет достаточно высоких температурных характеристик, он может начать разлагаться, размягчаться и плавиться», — сказал Моллой.

В ответ на это Centrotherm, подразделение Brilon, немецкого Centrotec Sustainable AG, разработало формулу полипропилена, которая соответствует стандарту UL-1738 для систем вентиляции газовых приборов. Их система под торговой маркой InnoFlue стоит дороже, чем ПВХ, но гарантирована для устойчивых дымовых газов до 248 ° F (120 ° C).

В январе Ipex USA, часть группы Ipex в Оквилле, Онтарио, представит вторую пластиковую систему — и первую инженерную систему из ПВХ — в соответствии со стандартом, сообщил по телефону Гаэтано Альтомаре, менеджер по продукции Ipex. интервью.Компоненты, удачно названные Системой 1738, изготовлены из сертифицированного композитного ПВХ, в отличие от ПВХ DWV, вспененного ПВХ или АБС-пластика. По словам Альтомаре, опция вентиляции дымовых газов, которая скоро будет выпущена, вошла в список UL, поскольку может выдерживать все требования испытаний, включая скачки температуры до 219 ° F. Он присоединяется к Моллою в призыве к обновлению национального кодекса.

«Должен быть какой-то уровень важности предмета, когда у вас есть конкурирующие материалы, объединяемые для большей цели отрасли», — сказал Альтомаре.«Пластмассы использовались на протяжении десятилетий, однако они использовали водопроводные трубы и фитинги, сертифицированные по водопроводным стандартам, для отвода продуктов сгорания. Это достаточно большая проблема, чтобы вызвать много шума в отрасли из-за произошедших катастрофических сбоев».

Altomare хочет перенаправить разговоры на возможные решения с запуском продукта System 1738 и технической сессией на Международной выставке кондиционирования, отопления и охлаждения, запланированной на январь.14-16 в Атланте.

«Как производитель пластмасс, который тратит много долларов на исследования и разработки, Ipex смогла разработать пластик из ПВХ, который теперь соответствует требованиям UL-1738, и мы первые, кто это сделал», — сказал Альтомаре. «Мы работали над этим последние четыре-пять лет, и мы выводим его на рынок 1 января».

Соответствие стандарту UL-1738 требует прохождения более 40 тестов для оценки материала и характеристик трубы и фитингов как системы.Некоторые тесты показывают, как материал и система выдерживают низкие и повышенные температуры, ультрафиолетовое излучение, нагрузку на суставы, провисание вентиляционных отверстий, проколы, удары и воспламеняемость. Процесс сертификации также включает утверждение подробных инструкций по установке и специальных требований к маркировке. Для обеспечения качества и совместимости стандарт предусматривает, что трубы, фитинги и методы соединения разных производителей не должны смешиваться.

Альтомаре и Моллой хотели бы получить следующую версию U.S. Кодекс по топливному газу требует сертификации по стандарту UL и исключает использование сантехники для дымовых газов.

«Код на 2021 год сейчас пересматривается, и мы вдвоем подали заявки на изменения, которые будут рассмотрены в течение следующих двух лет», — сказал Моллой.

Что такое вентиляция в водопроводе и почему это важно В этом руководстве мы расскажем об основах, методах и рекомендациях по вентиляции сантехники.

Покупка дома увлекательна для начинающих домовладельцев. Но, как и многие домовладельцы, они могут не осознавать важность ухоженного дома. Помимо безопасности, дизайна, декора и озеленения, необходимо учитывать и другие важные аспекты.

Эти вещи помогут вам жить с комфортом. Одна из них — ваша водопроводная система.

Большинство домовладельцев имеют общее представление о том, как работает их водопроводная система. Многие знают, как заменить приспособление или прочистить забитый сток. Но большинство из них не понимают, что такое вентиляция сантехники.

Вот руководство по вентиляции сантехники — ее важность, конструктивное проектирование и обслуживание.

Сброс давления

Вентиляционное отверстие из ПВХ на крыше

Водоотводное отверстие, также известное как вентиляционная труба, — это больше, чем просто труба. Он проходит от сантехники через крышу. Если вы посмотрите на большинство домов, вы увидите, что в крышах выступают вентиляционные отверстия.

Сантехнические отверстия позволяют снизить давление воздуха через водопроводную систему. Хотя некоторые считают, что их цель — впустить воздух в трубы, это не так.

Все стоки в доме открыты. Думаете, воздуху сложно попасть? Таким образом, хотя эти вентиляционные отверстия действительно пропускают воздух, их основная задача — сбросить давление в водопроводе.

Если у вас нет вентиляционных отверстий, опасные канализационные газы могут накапливаться и затруднять проход воды по трубам.

Забитое вентиляционное отверстие — проблема, потому что воздух не может выйти, а не потому, что он не может попасть внутрь.

Гравитация, воздух и ловушки

Гравитация и воздух работают, выталкивая воду в канализацию, и они хорошо справляются со своей задачей .У многих бытовых сточных вод есть ловушка, которая создает низкую зону, которая заполняется водой даже после опорожнения бассейна.

Сифон предназначен для предотвращения попадания опасных канализационных газов вверх по трубе и через канализацию в дом. Поскольку ловушка остается заполненной, канализационные газы остаются в трубах.

Водопроводная система вентиляции позволяет воздуху выходить, когда вода проходит через сифон, поэтому вода остается там.

Избегайте рисков для здоровья

Для безопасности вашего дома вам нужны вентиляционные отверстия.Вся ваша сантехника должна хорошо вентилироваться. Убедитесь, что все вентиляционные отверстия сходятся на чердаке, чтобы вы проделали меньше дыр в крыше.

Когда воздух свободно проходит по трубам, эффект всасывания предотвращается благодаря вентиляционным отверстиям. В результате опасные газы не могут попасть в ваш дом.

Всасывание вызвано попаданием воды в канализацию. Если вода не втягивается, нет и всасывания, чтобы газы попадали в дом и вызывали тошноту.

С хорошо функционирующими вентиляционными отверстиями в вашем доме не будет таких рисков.

Следите за признаками неисправности

После того, как в вашем доме установлены вентиляционные отверстия, вы должны регулярно их обслуживать. Если они не работают должным образом, вся ваша дренажная система выйдет из строя.

Обратите внимание на такие признаки, как бульканье сточных вод, стоячая вода в ванной или раковине и медленный слив воды. Это может указывать на заблокированное вентиляционное отверстие.

При засорении в дренажных трубках образуется нежелательное сжатие, которое мешает движению воды. Вы можете очистить стоки, но не можете предотвратить закупорку, если вентиляционное отверстие все еще заблокировано.

Используйте плунжер, шнек или дренажный очиститель. Если проблема не исчезнет, ​​не ждите запаха канализационных газов. Позвоните опытному сантехнику, чтобы починить это, прежде чем вы подвергнете свою семью опасности.

Профессионал может помочь

Сантехнические отверстия в вашем доме очень важны. Многие домовладельцы не понимают их важности, поэтому не знают, как о них позаботиться. Если вы заметили проблему, вызовите опытного сантехника для обслуживания вентиляционных отверстий.

Позвоните нам по телефону (402) 731-2727 сегодня и получите профессиональную помощь, необходимую для всех ваших сантехнических нужд.Если вам нужны качественные сантехнические услуги, мы ответим.

Могу ли я использовать трубу из ПВХ для вентиляционного отверстия сушилки?

Эта запись была опубликована 13 марта 2014 г. Марком Лигоном.

Когда дело касается вашего дома и продуктов, которые вы используете в нем, вам всегда следует проводить исследования, чтобы убедиться, что вы знаете о мерах предосторожности, особенно при работе с электрическими приборами, которые выделяют любое тепло, например сушилкой для одежды.

Можно ли использовать трубы из ПВХ для вентиляции осушителя? Это один из наиболее часто задаваемых вопросов о трубах из ПВХ, но сегодня в Интернете не так много хороших ответов.Можете ли вы использовать ПВХ для вентиляции вашей сушилки? Вот краткое описание использования ПВХ для вентиляции сушилки:

Краткий ответ: Можно, но нельзя.

отлично подходит для множества различных применений, и ее даже иногда используют для воздуховодов и вентиляции, но есть несколько причин, по которым труба из ПВХ не является отличным выбором для вентиляционных отверстий сушилки.

Например, ПВХ имеет довольно низкую максимальную рабочую температуру.Все трубы и фитинги из ПВХ имеют максимальную рабочую температуру 140 градусов по Фаренгейту. А теперь подумайте, насколько нагревается ваша сушилка. Весь этот горячий воздух и влага, протекающие по трубе годами, обязательно нанесут какой-то ущерб. Это может привести к тому, что пластик станет мягким и в конечном итоге вызовет закупорку.

Во-вторых, трубы из ПВХ известны тем, что создают статическое электричество. Это может подтвердить любой, кто хоть раз разрезал ПВХ трубу пилой (стружка цепляется за трубу как сумасшедшая). Склонность к статическому электричеству, смешанному с горячим ворсом, который собирается в вентиляционных отверстиях сушилки, — это верный путь к катастрофе.Это может привести к скоплению ворса и засорению.

В-третьих, использование ПВХ для вентиляции сушилки является нарушением большинства строительных норм и правил. Избавьте себя от стресса / возможных будущих мучений и сделайте это в коде.

Всегда соблюдайте строительные нормы и правила в отношении того, какие материалы использовать / не использовать. При этом мы рекомендуем использовать гладкий жесткий металлический канал для вентиляции сушилки. Металл может выдерживать тепло, выделяемое сушилкой, и не будет накапливать пыль и ворсинки, как пластиковые трубы.Алюминиевый воздуховод обычно является беспроигрышным вариантом, и он довольно недорогой. Другой вариант — сталь, хотя она дороже алюминия и ПВХ. Когда дело касается вашего дома, лучше перестраховаться, чем сожалеть. Подробные сведения см. В руководстве по установке, рекомендованном производителем осушителя.

Система 1738® ПВХ

Технические характеристики

Газоотводные системы категорий II и IV

Общие

Система отвода дымовых газов 1738® из ПВХ, производимая IPEX USA, LLC, должна быть неметаллической системой, сертифицированной третьей стороной в соответствии со стандартом UL 1738 «Системы отвода газов для газовых горелок категорий II, III и IV» в соответствии с NFPA-54 Кодекс природного топливного газа.Система 1738® должна предлагать полный спектр размеров труб, фитингов и концевых муфт, которые обычно используются в системах вентиляции газовых приборов. .

Материалы

ПВХ трубы, фитинги и компоненты комплекта концевой заделки System 1738® должны изготавливаться из компаундов, которые соответствуют требованиям к материалам ASTM D 1784, Стандартным техническим условиям на жесткие поливинилхлоридные (ПВХ) соединения и хлорированный поливинилхлорид (ХПВХ). ) Соединения, имеющие классификацию клеток 12454.

Сертификация

ПВХ трубы, фитинги, комплекты концевой заделки и цемент System 1738® сертифицированы Intertek в соответствии со стандартом UL 1738 и должны иметь знак ETL для подтверждения сертификации. Система 1738® должна быть черного цвета и сертифицирована для газовых приборов категорий II и IV, обеспечивающих максимальную температуру дымовых газов 149 ° F (65 ° C).

Расчет размеров

ПВХ-трубы System 1738®, фитинги и аксессуары для комплектов концевой заделки предлагаются в размерах от 2 до 4 дюймов (50–100 мм) и должны соответствовать требованиям к размерам OD стандарта ASTM D1785.

Маркировка

В соответствии с UL 1738, каждая длина трубы должна быть помечена этикеткой, предупреждающей об опасности отравления угарным газом и возгорания, если система не установлена ​​в соответствии с Инструкциями по установке IPEX. Система 1738 для отвода дымовых газов из ПВХ, фитинги и комплекты концевой заделки включают идентификационные маркеры, как предписано в вышеприведенном применимом стандарте, для указания размера, обозначения материала, области применения продукта, максимальной рабочей температуры, сертификации по стандарту UL 1738 и названия или торговой марки производителя.Труба будет состоять из двух жирных оранжевых линий печати, расположенных на 180 ° друг от друга, и фитингов с оранжевой этикеткой.

Маркировка

В соответствии с UL 1738, каждая длина трубы должна быть помечена этикеткой, предупреждающей об опасности отравления угарным газом и возгорания, если система не установлена ​​в соответствии с Инструкциями по установке IPEX. Система 1738® для отвода дымовых газов из ПВХ, фитинги и комплекты концевой заделки включают в себя идентификационные маркеры, как предписано в вышеприведенном применимом стандарте, для указания размера, обозначения материала, области применения продукта, максимальной рабочей температуры, сертификации по стандарту UL 1738 и названия или торговой марки производителя.Труба будет состоять из двух жирных оранжевых печатных линий, расположенных на расстоянии 180˚ друг от друга, и оранжевой и черной меток на фитингах.

Цементы

Цемент и грунтовка для ПВХ System 1738® должны быть сертифицированы по UL 1738 и соответствовать эксплуатационным требованиям ASTM D2564. Цемент ПВХ будет коричневого цвета и должен использоваться только с системами System 1738®.

Установка

System 1738® PVC Труба, фитинги, аксессуары для концевых комплектов и цемент испытаны и сертифицированы в соответствии со стандартом UL 1738 компанией INTERTEK / ETL как система.В установке должны использоваться только трубы и фитинги, поставляемые IPEX USA LLC. Стандарт UL 1738 не допускает смешивания компонентов от разных производителей.

Спецификация образца

Трубы, фитинги, концевые заделки и цемент системы 1738® должны быть внесены в список третьей стороной UL 1738. Материалы, разработанные для Системы 1738®, должны соответствовать ASTM D1784 и иметь класс ячеек 12454 или 23447. Система 1738® сертифицирована как система.«У разных производителей разные соединительные системы и клеи. Не смешивайте трубы, фитинги или способы соединения от разных производителей ».
