Характеристики противопожарных дверей «СТРОЙСТАЛЬИНВЕСТ»

Пожаростойкие двери служат для заполнения проемов в противопожарных перегородках. Они имеют особую конструкцию и изготавливаются из специальных материалов. Изделия могут производиться из дерева. Его обрабатывают огнеупорными веществами. Короб в этом случае деревянный или металлический. Также конструкции выпускают из ударопрочного огнестойкого стекла. Полотно таких дверей состоит из нескольких стекол, между которыми располагается гелеобразный материал. Рама двери, как правило, алюминиевая.

Наиболее распространенный материал для изготовления дверей – это металл. И каркас, и створка сделаны из стали. У таких дверей есть два главных преимущества: они являются одновременно и взломостойкими, и огнеупорными. В обыденной жизни они защищают помещения от проникновения посторонних лиц, а в случае пожара будут служить хорошей преградой на пути пламени. Металлические изделия могут быть остекленными. Площадь стеклопакета должна составлять не более четверти общей площади двери. Из пластика пожаростойкие двери не делают, так как это горючий материал, который при нагревании выделяет токсичные вещества. Противопожарные двери от производителя «СТРОЙСТАЛЬИНВЕСТ» выполнены из стали.

Конструкция дверей не регламентирована законодательством. Однако ГОСТом установлено, что дверь должна проходить испытания на огнестойкость.

Технические особенности конструкции двери

Конструкция дверей не регламентирована законодательством. Однако ГОСТом установлено, что дверь должна проходить испытания на огнестойкость. Стандартная комплектация входной двери включается в себя раму и полотно из двух металлических листов. Между листами расположена базальтовая плита. Это природный негорючий материал высокой плотности. По периметру прокладывают термоактивную ленту и резиновый уплотнитель. Последний защитит помещение от дыма и гари, а лента под воздействием огня увеличится в размерах и заполнит собой щели. В полотно монтируют огнеупорный замок. Конструкцию могут также оснащать автоматическим порогом, ручкой «Антипаника» и доводчиком.

Пределы огнестойкости металлоконструкций

Предел огнестойкости является показателем сопротивляемости двери натиску дыма и тепловому воздействию. Его исчисляют в минутах. Предел огнестойкости определяют как время от начала испытания до потери дверью целостности и теплоизолирующей способности. Обозначается как EI 30, EI 60 и т.д.

Характеристики противопожарной двери:
  • Огнеупорность;
  • Взломостойкость;
  • Долговечность;
  • Износостойкость;
  • Соответствие требованиям законодательства.

Особенности фурнитуры противопожарной двери

  • Уплотнитель. Уплотнителбная лента двери эластична, износоустойчива, имеет клеевую основу. Благодаря ей дверь обладает герметичностью.
  • Термоактивная лента. Термоактивная лента сделана на основе графита. Под воздействием тепла он увеличивается в размерах, и лента закрывает собой щели.
  • Доводчик. Доводчик двери позволяет ей самостоятельно закрываться.
  • Порог. Автоматический порог закрывает зазор между полом и створкой. Он позволяет провозить в помещение погрузочную технику и не препятствует эвакуации людей, в том числе в инвалидных колясках.
  • Замки. Огнеупорный замок обработан специальными веществами, он не изменит форму в течение предела огнестойкости.
  • Ручки «Антипаника». Такая система позволяет легко открывать дверь изнутри простым нажатием.

Покупка дверей в комлектации соответствующей ГОСТ

Противопожарные двери от производителя можно приобрести в компании «СТРОЙСТАЛЬИНВЕСТ». Предприятие выпускает конструкции собственного производства. Изготовление пожаростойких конструкций соответствует требованиям законодательства, все образцы дверей прошли испытания на огнестойкость, имеются сертификаты и лицензия на монтажные работы. Монтаж дверей специалистами компании гарантирует безопасность людей.

Технические характеристики противопожарных дверей: назначение, конструкция


Задача ДПМ — препятствие, защита помещения от пламени, дыма и ядовитых газов. Противопожарные ограждения используются на объектах различного назначения. Места установки ДПМ:

  • Помещения, где хранятся пожароопасные материалы, вещества.
  • Технические помещения, подвалы, электрощитовые, подстанции.
  • Лифтовые холлы, лестничные площадки.
  • Коридоры, соединяющие лестничные клетки.
  • Промышленные цеха, складские объекты, котельные.
  • Технические, пожарные отсеки, тамбур-шлюзы.
  • Кухни заведений общественного питания.
  • Выходы эвакуации.


По правилам техники пожарной безопасности ДПМ должны быть обязательно установлены в местах, где постоянно пребывает большое количество посетителей: гипермаркеты, развлекательные центры, отели, больницы, поликлиники, учебные заведения, кинотеатры, офисы, спортивные центры и другие общественные и административные здания.

Правила установки огнеупорных дверных систем


Чтобы установить ДПМ, необходимо обратиться в специализированную компанию, у которой имеется лицензия на работы по монтажу, обслуживанию огнезащитных дверных конструкций.


Устанавливать ДПМ самостоятельно запрещено. В случае, если ДПМ установили самостоятельно или воспользовались услугами организации без лицензии — владельцу грозит штраф или уголовная ответственность.


Если поставщик противопожарных преград не занимается установкой по лицензии, покупателю необходимо обратиться в стороннюю лицензированную организацию.


Обратившись в НПО «Пульс», можно приобрести уже готовые сертифицированные двери или заказать их производство. Компания также занимается установкой ДПМ по лицензии. Подробная информация по ссылке: https://www.npopuls.ru/products/protivopojarnye-dveri/.

Особенности конструкции ДПМ


Технические и конструктивные характеристики пожарных дверей должны удовлетворять требованиям законодательства и техрегламенту «Технический регламент о требованиях ПБ». Также ДПМ должны соответствовать ГОСТ Р 53307-2009 (отвечает за стойкость конструкции огню) и ГОСТ Р 53303-2009 (отвечает за требования к герметичности, устойчивости к просачиванию дыма, токсичных газов, копоти).


В изготовлении, установке металлических противопожарных дверей учитывают ГОСТ Р 57327-2016. Если дверное полотно не полностью металлическое, а имеет стеклянные вставки, то к конструкции также применяется ГОСТ Р 53308-2009.


Классификация дверей по количеству полотен:

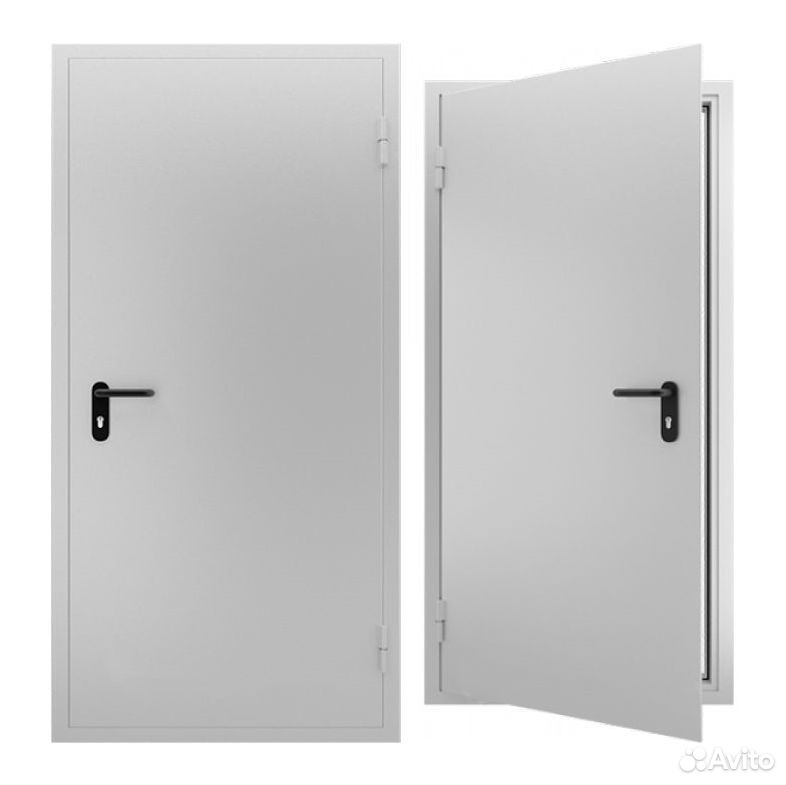

  • Однопольные, одностворчатые. В технических документах этот параметр не обозначается или указывается «1».

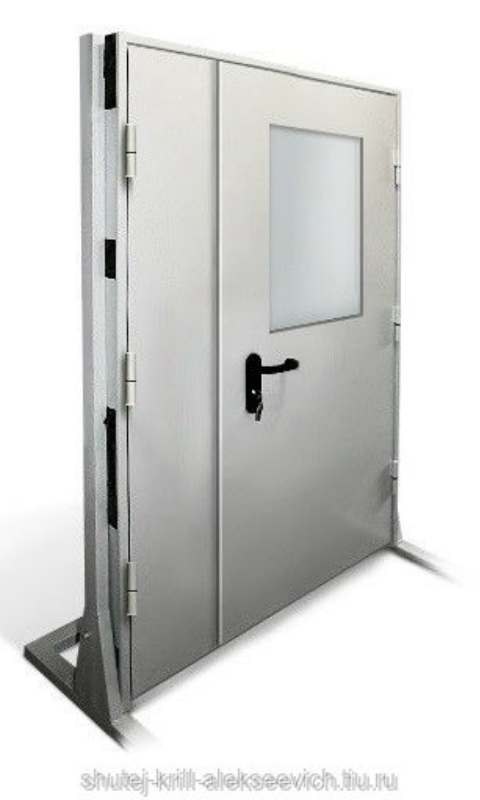

  • Двупольные, двухстворчатые. В техпаспорте на двупольную ДПМ указывает «2» или обозначение «Г2» (глухая двухстворчатая дверь).


Двупольные ДПМ бывают равнопольные (две створки выполнены в одних габаритах) и разнопольные (створки не равны по габаритам). Сами створки бывают активными и пассивными. На активной стороне всегда располагается ручка, которая позволяет открыть или закрыть ДПМ. Активная створка располагается слева или справа.


По направлению открытия ДПМ бывают правыми (в тех. документах параметр может не указываться) и левыми (обозначается буквой «Л»).


Важно: сторону двери определяют по расположению наружных петель.


По типу дверного полотна ДПМ бывают:

  • С глухим полотном — конструкцию обозначают буквой «Г».
  • С остеклением — в документах такая дверь обозначается буквой «С».

Главные технические характеристики


Главный технический параметр ДПМ — предел огнестойкости. Параметр указывает на время (в минутах), на протяжении которого пожарная защитная конструкция сохраняет свою целостность. За промежуток времени берется момент от начала воздействия огня на дверь и до потери целостности / теплоизоляции изделия.


В соответствии с техрегламентом, госстандартами и требованиями пожарной безопасности, дверные системы тестируются на огнестойкость в лабораторных условиях.


Существует четыре предельных состояния дверной конструкции. Каждое состояние имеет свое обозначение и особенность:

  • E — указывает на потерю целостности двери.
  • I — обозначает способность дверного полотна к теплоизоляции.
  • W — применяется к конструкциям с остеклением. Параметр указывает на предельную величину плотности теплового потока.
  • S — параметр отвечает за дымовую и газовую проницаемость двери. Применяется ко всем остекленным ДПМ, независимо от площади занимаемого стекла.


Предел огнестойкости обозначают как: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120. Например: дверь противопожарная ДМП 60 — стальная дверная система с пределом огнестойкости EI 60, способная выдерживать пламя и оставаться целой на протяжении 60 минут.


При испытании изделий всегда берут самое маленькое значение, при котором наступает критическое состояние. Если ДПМ потеряла герметичность (теплоизоляционные свойства) за 36 минут, и стала разрушаться на 66 минуте, то конструкцию отнесут к EI 30, а не к EI 60.


Обратите внимание: если дверь отнесли к огнестойкости EI 45 (или иное значение), то она должна выдерживать воздействие пламени все указанное время, но не меньше этого значения.


Каждая противопожарная преграда относится к определенному типу:

  • Первый — EI 60 (стальные, остекленные пожарные двери, ворота, люки, шторы, оконные системы, занавесы).
  • Второй — EI 30 (стальные, остекленные пожарные двери, ворота, люки, шторы, оконные системы, двери шахт лифтов в зданиях до 30 метров высотой).
  • Третий — EI 15 (стальные, остекленные пожарные двери, ворота, лючки, шторы, оконные системы).

Из чего изготавливают дверное полотно противопожарных дверей


Противопожарные дверные системы различаются по материалу изготовления. Главные требования к каждому виду материалов: прочность, надежность, износостойкость, огнеупорность, нетоксичность.


Металлические (стальные или железные) противопожарные двери — дверное полотно и коробка изготовлены из высокопрочной огнеупорной стали толщиной от 1 мм. Такие конструкции устанавливают на объектах различного назначения.


Деревянные противопожарные двери — для изготовления полотна применяют натуральную древесину, обработанную специальными огнеупорными составами. Также к деревянным дверным конструкциям относят изделия из огнеупорных композитов, в составе которых есть древесина. Дверная коробка при этом может быть из железа или дерева.


Остекленные противопожарные двери — для производства дверного полотна применяют сталь или дерево. Но такая конструкция имеет стеклянные вставки, которые занимают от 25% площади самого полотна.


Стеклянные противопожарные двери — в производстве таких противопожарных преград используют специальное стекло, стойкое к воздействию повышенных температур, огня. Допустимо применение специального огнеупорного противопожарного стекла и стекла с нетоксичным заполнением, устойчивым к огню (применяется огнестойкий гель). В стеклянных дверях коробку и раму изготавливают из высокопрочного алюминиевого сплава.


Важно: в производстве противопожарных преград никогда не используют пластик. Но допустима отделка пластиком деревянных дверей. Изделия из поливинилхлорида не могут длительное время выдерживать воздействие пламени. За короткий промежуток времени пластик полностью выгорает, выделяя токсичные и ядовитые газы. Поэтому изготовление противопожарных дверей из ПВХ запрещено.

Сертификация


Независимо от размеров, материалов и места установки любая противопожарная преграда подлежит обязательной сертификации. Конструкция должна соответствовать требованиям пожарной безопасности.


Противопожарной дверью может называться только то изделие, которое прошло лабораторные исследования на прочность, надежность, пожаростойкость. После проведения тестирования в независимой лаборатории выдается соответствующий сертификат.


Наличие сертификата — гарантия качества и соответствия ДПМ правилам пожарной безопасности. В ином случае некачественная несертифицированная дверь станет причиной гибели большого количества людей и не позволит спасти ценное имущество.

Технический паспорт


Наличие сертификата еще не подтверждает подлинности изделия. Каждая противопожарная дверь должна иметь технический паспорт, в котором указываются все основные параметры двери.


Важно: даже правильно оформленный техпаспорт считается недействительным при отсутствии сертификата.

Стоимость


Итоговая цена ДПМ зависит от используемого материала, фурнитуры, сложности конструкции и ее размеров, а также дополнительного оборудования (решетки вентиляции, фрамуги).

Технические характеристики противопожарных дверей: назначение, конструкция


Задача ДПМ — препятствие, защита помещения от пламени, дыма и ядовитых газов. Противопожарные ограждения используются на объектах различного назначения. Места установки ДПМ:

  • Помещения, где хранятся пожароопасные материалы, вещества.
  • Технические помещения, подвалы, электрощитовые, подстанции.
  • Лифтовые холлы, лестничные площадки.
  • Коридоры, соединяющие лестничные клетки.
  • Промышленные цеха, складские объекты, котельные.
  • Технические, пожарные отсеки, тамбур-шлюзы.
  • Кухни заведений общественного питания.
  • Выходы эвакуации.


По правилам техники пожарной безопасности ДПМ должны быть обязательно установлены в местах, где постоянно пребывает большое количество посетителей: гипермаркеты, развлекательные центры, отели, больницы, поликлиники, учебные заведения, кинотеатры, офисы, спортивные центры и другие общественные и административные здания.

Правила установки огнеупорных дверных систем


Чтобы установить ДПМ, необходимо обратиться в специализированную компанию, у которой имеется лицензия на работы по монтажу, обслуживанию огнезащитных дверных конструкций.


Устанавливать ДПМ самостоятельно запрещено. В случае, если ДПМ установили самостоятельно или воспользовались услугами организации без лицензии — владельцу грозит штраф или уголовная ответственность.


Если поставщик противопожарных преград не занимается установкой по лицензии, покупателю необходимо обратиться в стороннюю лицензированную организацию.


Обратившись в НПО «Пульс», можно приобрести уже готовые сертифицированные двери или заказать их производство. Компания также занимается установкой ДПМ по лицензии. Подробная информация по ссылке: https://www.npopuls.ru/products/protivopojarnye-dveri/.

Особенности конструкции ДПМ


Технические и конструктивные характеристики пожарных дверей должны удовлетворять требованиям законодательства и техрегламенту «Технический регламент о требованиях ПБ». Также ДПМ должны соответствовать ГОСТ Р 53307-2009 (отвечает за стойкость конструкции огню) и ГОСТ Р 53303-2009 (отвечает за требования к герметичности, устойчивости к просачиванию дыма, токсичных газов, копоти).


В изготовлении, установке металлических противопожарных дверей учитывают ГОСТ Р 57327-2016. Если дверное полотно не полностью металлическое, а имеет стеклянные вставки, то к конструкции также применяется ГОСТ Р 53308-2009.


Классификация дверей по количеству полотен:

  • Однопольные, одностворчатые. В технических документах этот параметр не обозначается или указывается «1».
  • Двупольные, двухстворчатые. В техпаспорте на двупольную ДПМ указывает «2» или обозначение «Г2» (глухая двухстворчатая дверь).


Двупольные ДПМ бывают равнопольные (две створки выполнены в одних габаритах) и разнопольные (створки не равны по габаритам). Сами створки бывают активными и пассивными. На активной стороне всегда располагается ручка, которая позволяет открыть или закрыть ДПМ. Активная створка располагается слева или справа.


По направлению открытия ДПМ бывают правыми (в тех. документах параметр может не указываться) и левыми (обозначается буквой «Л»).


Важно: сторону двери определяют по расположению наружных петель.


По типу дверного полотна ДПМ бывают:

  • С глухим полотном — конструкцию обозначают буквой «Г».
  • С остеклением — в документах такая дверь обозначается буквой «С».

Главные технические характеристики


Главный технический параметр ДПМ — предел огнестойкости. Параметр указывает на время (в минутах), на протяжении которого пожарная защитная конструкция сохраняет свою целостность. За промежуток времени берется момент от начала воздействия огня на дверь и до потери целостности / теплоизоляции изделия.


В соответствии с техрегламентом, госстандартами и требованиями пожарной безопасности, дверные системы тестируются на огнестойкость в лабораторных условиях.


Существует четыре предельных состояния дверной конструкции. Каждое состояние имеет свое обозначение и особенность:

  • E — указывает на потерю целостности двери.
  • I — обозначает способность дверного полотна к теплоизоляции.
  • W — применяется к конструкциям с остеклением. Параметр указывает на предельную величину плотности теплового потока.
  • S — параметр отвечает за дымовую и газовую проницаемость двери. Применяется ко всем остекленным ДПМ, независимо от площади занимаемого стекла.


Предел огнестойкости обозначают как: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120. Например: дверь противопожарная ДМП 60 — стальная дверная система с пределом огнестойкости EI 60, способная выдерживать пламя и оставаться целой на протяжении 60 минут.


При испытании изделий всегда берут самое маленькое значение, при котором наступает критическое состояние. Если ДПМ потеряла герметичность (теплоизоляционные свойства) за 36 минут, и стала разрушаться на 66 минуте, то конструкцию отнесут к EI 30, а не к EI 60.


Обратите внимание: если дверь отнесли к огнестойкости EI 45 (или иное значение), то она должна выдерживать воздействие пламени все указанное время, но не меньше этого значения.


Каждая противопожарная преграда относится к определенному типу:

  • Первый — EI 60 (стальные, остекленные пожарные двери, ворота, люки, шторы, оконные системы, занавесы).
  • Второй — EI 30 (стальные, остекленные пожарные двери, ворота, люки, шторы, оконные системы, двери шахт лифтов в зданиях до 30 метров высотой).
  • Третий — EI 15 (стальные, остекленные пожарные двери, ворота, лючки, шторы, оконные системы).

Из чего изготавливают дверное полотно противопожарных дверей


Противопожарные дверные системы различаются по материалу изготовления. Главные требования к каждому виду материалов: прочность, надежность, износостойкость, огнеупорность, нетоксичность.


Металлические (стальные или железные) противопожарные двери — дверное полотно и коробка изготовлены из высокопрочной огнеупорной стали толщиной от 1 мм. Такие конструкции устанавливают на объектах различного назначения.


Деревянные противопожарные двери — для изготовления полотна применяют натуральную древесину, обработанную специальными огнеупорными составами. Также к деревянным дверным конструкциям относят изделия из огнеупорных композитов, в составе которых есть древесина. Дверная коробка при этом может быть из железа или дерева.


Остекленные противопожарные двери — для производства дверного полотна применяют сталь или дерево. Но такая конструкция имеет стеклянные вставки, которые занимают от 25% площади самого полотна.


Стеклянные противопожарные двери — в производстве таких противопожарных преград используют специальное стекло, стойкое к воздействию повышенных температур, огня. Допустимо применение специального огнеупорного противопожарного стекла и стекла с нетоксичным заполнением, устойчивым к огню (применяется огнестойкий гель). В стеклянных дверях коробку и раму изготавливают из высокопрочного алюминиевого сплава.


Важно: в производстве противопожарных преград никогда не используют пластик. Но допустима отделка пластиком деревянных дверей. Изделия из поливинилхлорида не могут длительное время выдерживать воздействие пламени. За короткий промежуток времени пластик полностью выгорает, выделяя токсичные и ядовитые газы. Поэтому изготовление противопожарных дверей из ПВХ запрещено.

Сертификация


Независимо от размеров, материалов и места установки любая противопожарная преграда подлежит обязательной сертификации. Конструкция должна соответствовать требованиям пожарной безопасности.


Противопожарной дверью может называться только то изделие, которое прошло лабораторные исследования на прочность, надежность, пожаростойкость. После проведения тестирования в независимой лаборатории выдается соответствующий сертификат.


Наличие сертификата — гарантия качества и соответствия ДПМ правилам пожарной безопасности. В ином случае некачественная несертифицированная дверь станет причиной гибели большого количества людей и не позволит спасти ценное имущество.

Технический паспорт


Наличие сертификата еще не подтверждает подлинности изделия. Каждая противопожарная дверь должна иметь технический паспорт, в котором указываются все основные параметры двери.


Важно: даже правильно оформленный техпаспорт считается недействительным при отсутствии сертификата.

Стоимость


Итоговая цена ДПМ зависит от используемого материала, фурнитуры, сложности конструкции и ее размеров, а также дополнительного оборудования (решетки вентиляции, фрамуги).

Отличие разных моделей противопожарных дверей

В вопросах обеспечения безопасности особое место занимает пожаростойкость входных дверей. Возможность нормального входа и выхода из помещения, его изолирования может оказаться решающей при чрезвычайном происшествии.

Важно выбрать модель, которая сможет выдержать атаку огнем максимальное количество времени. Для многих помещений противопожарные двери ei 60 – лучший на сегодняшний день вариант, позволяющий в течение часа противостоять пожару.

Разнообразие конструкций

Производство продукции с противопожарными качествами осуществляется по общегосударственным стандартным требованиям. Тип конструкций, количество полотен, наличие или отсутствие притворов и порога оговорены ГОСТом.

Размеры противопожарных дверей и другие характеристики каждый может выбрать с учетом своих пожеланий и потребностей.

Ассортимент отличается разнообразием, включает конструкционные исполнения со следующими вариантами:

  • глухими металлическими полотнами;
  • полотнами, имеющими стеклянные вставки;
  • одним или двумя полотнами;
  • двумя одинаковыми или разными по ширине полотнами;
  • фрамугой;
  • замкнутой коробкой, имеющей порог и притвор или только порог;
  • коробкой в виде буквы П, не имеющей порога или с ним.

Порог бывает выдвижным и приставным по форме, двери делают с левым или правым устройством открывания. В притворе может содержаться один или два уплотнительных контура. Все противопожарные модели должны иметь самозакрывающейся механизм.

Для помещений с необходимостью постоянной вентиляции, например, трансформаторных станций, хранилищ, библиотек производят двери со встроенной решеткой.

В нормальном состоянии ячейки открыты для доступа воздуха, при первых признаках появления пожара решетка автоматически закрывается, исключая доступ дыма и пламени.

Огнестойкость

Огнестойкие свойства противопожарных дверей в большой мере зависят от размеров стеклянной вставки и варианта наполнения проема.

Для моделей с площадью стеклянной поверхности, не превышающей 25 %, существует отдельная классификация. В маркировке этой характеристики используются буквы E, I, S и числа.

E характеризует появление трещин на дверях, через которые может проникать дым, огонь.

I – показатель уменьшения теплоизолирующей способности полотен, сопровождающейся перегреванием внутренней части конструкции в целом.

S – индикатор снижения способности дверей изолировать помещение от дыма.

В зависимости от типа используемого наполнения дверных проемов с площадью стекла, меньшей 25 % всей поверхности, двери подразделяются на категории EI-15, EI-30, EI-60.

Число обозначает количество минут до потери огнестойкости. Двери первого типа имеют число, равное или превышающее 60 в маркировке, что обозначает минимальное время стойкости.

Для противопожарных дверей второго типа максимальное время составляет 60 минут, а минимальное 30. Модели 3 типа характеризуются самой маленькой стойкостью потому, что могут выдержать максимум 30 минут пожара, и минимум 15.

Дымогазонепроницаемые модели дверей со стеклянной вставкой, не превышающей 25 % общей площади полотен, в зависимости от вида наполнения проемов подразделяются аналогично на классы EIS -15, EIS -30, EIS -60 и более.

Если продолжительность достижения предела огнестойкости по разным показателям отличается, то цифра ставится не одна в конце, а после каждой буквы. Например, возможна маркировка E 60,I30, S15.

Это значит, что дым может начать просачиваться через железные полотна через 15 минут, тепло перестанет изолироваться через 30 минут, а трещины могут появиться через час.

Для разновидности дверей с большой площадью стекла, превышающей 25 %, в маркировку вводят букву W, которая характеризует попадание потока тепла в помещение на расстояние до полуметра.

Маркировка противопожарных дверей с большой площадью стекла выглядит так: EIW. При буквах рядом указывают цифры, обозначающие количество минут.

При рассмотрении дверей как элемента строительных конструкций в характеристики вводится параметр R – продолжительность временного интервала, после которого нарушается несущая способность.

Размеры, материалы для изготовления

Тип огнестойких дверей определяется общегосударственным техническим регламентом, в котором они рассматриваются как разновидности противопожарных преград.

В документе строго указано требуемое соответствие размеров, веса, других характеристик назначению помещений, толщине стен, высоте потолков и ширине проемов в нем.

Распространенными являются следующие параметры:

  • высота от 2030 мм до 2200 мм;
  • ширина от 800 мм до 950 мм у одностворчатых, 1200 мм у двупольных моделей.

Особое внимание уделяется оформлению эвакуационных выходов, ширина которых должна быть больше 0,8 м; высота – минимум 2 м.

Размеры противопожарных дверей в помещениях без постоянного присутствия людей, согласно норме, могут быть несколько меньшими. Минимум высоты составляет 1,9 м, а двери чердачных пожарных выходов могут иметь высоту до 1, 5 м.

Помимо стандартных типоразмеров многие производители предлагают изготовление огнеупорных дверных конструкций по индивидуальным чертежам, в которых могут быть указаны любые формы и параметры.

При больших габаритах изделия имеют большую массу, требуют дополнительных усилий при доставке и установке, отличаются от обычной продукции более высокой ценой. Модели с большой площадью светопрозрачной вставки, высокой степенью огнезащиты характеризуются максимальной стоимостью.

Для производства огнеупорной продукции используются стальные листы; древесина с большой степенью пропитки антипиренами, которая с двух сторон защищена негорючими покрытиями; специальный термостойкий пластик.

Полимерные наружные слои могут иметь разную окраску, красивые декоративные элементы; гармонично дополнять интерьер помещения. В моделях из огнестойкого стекла в качестве основы применяются металлические профили.

Строительные нормативы и маркировка

Противопожарные двери устанавливают как в жилых, так и любых других помещениях.

Некоторые модели могут находиться постоянно в открытом состоянии, при этом обязательно должны иметь устройство автоматического закрывания.

Для предотвращения столпотворения двери оснащают системой Антипаника, которая позволяет легко и быстро открывать полотна изнутри, при том, что с наружной стороны закрывание выполняется с помощью ключа.

Возможность открывания внутри помещения с помощью нажатия или поворота ручки очень важна для людей, находящихся в состоянии стресса, может спасти многие жизни.

Все противопожарные преграды должны иметь металлическую маркировку, которую называют шильдой. На ней содержится информация об инженерных особенностях, размерах, характеристиках преграды. Наличие маркировки – свидетельство того, что дверь прошла испытания и соответствует стандартам.

Изделия класса EI60

Среди большого разнообразия противопожарных дверей, имеющихся у поставщиков, заслуженное внимание привлекает продукция с маркировкой EI60.

Изделие имеет приемлемую цену, может быть установлено в жилые дома, а также в следующих помещениях:

  • опасные производственные цеха с угрозой возгораний;
  • кабельные и вентиляционные секции;
  • насосные станции;
  • склады с легко воспламеняющимися продуктами;
  • технических комнаты, в подвалы, на чердаки, цокольные этажи.
  • эвакуационных выходы всех типов.

Двери EI60 изготавливаются в разных конструкционных вариантах, могут быть выполнены со стеклянной вставкой или без нее.

Замковая система

Существует несколько видов замков, используемых на противопожарных дверях в различных помещениях. В общественных заведениях часто устанавливают замковую систему из трех основных элементов, к которым относится запирающий узел с горизонтальной балкой слева; такой же блок справа; поручень длинной формы, соединяющий оба запирающих фрагмента.

Открыть такую дверь очень легко, для этого нужно толкнуть или нажать поручень, при этом он опускается вниз, происходит срабатывание механизмов и створки размыкаются.

Поручни многих видов огнеупорных дверных конструкций покрывают термостойкими пластиками, не подвергающимися нагреванию и разрушению.

Особо ценятся замковые изделия с автоматическими индикаторами, фиксирующими увеличение температуры, концентрации дыма; появление пламени. При появлении угрозы пожара они самостоятельно открывают противопожарные двери.

Где устанавливать

Места установки противопожарных дверей оговорены СНИПом.

Прежде всего, они необходимы в помещениях повышенной пожарной опасности: кухнях, лабораториях, цехах, электростанциях.

Огнеупорные двери нужно устанавливать на складах с быстро загорающимися предметами, в инженерных блоках, котельных, коридорах, лифтах, зданиях с большим количеством посетителей, коридорах, входах-выходах для эвакуации.

Во всех остальных случаях устойчивые двери могут быть установлены по желанию руководителей или хозяев жилья.

Загрузка…

Другие полезные статьи:

Противопожарные двери, характеристика межкомнатных противопожарных дверей

Противопожарная дверь это дверь, обеспечивающая защиту помещений от распространения дыма и огня пожара.

Основным показателем для противопожарной двери является предел огнестойкости, который показывает, как долго данная дверь сможет сохранить свои защитные качества в случае пожара. Предел огнестойкости измеряется в минутах и в среднем составляет от 15 минут до 6 часов (360 минут). Предел огнестойкости подтверждается различными испытаниями, что подкрепляется соответствующими сертификатами.

Противопожарная дверь должна иметь маркировку, которая содержит информацию о наименовании изделия, наименования изготовителя, показатели огнестойкости и других характеристик.

При испытаниях предельное состояние дверной системы определяется по следующим характеристикам:

1.1. E — значает, что вследствие активного возгорания:

— деформация несущей конструкции и проникновение пламени на защищаемую сторону;

— возникновение в конструкции сквозных щелей;

— выпадение полотна двери из коробки или всей дверной коробки из проема.

2. I — потеряют свои теплоизолирующие характеристики потому, что:

— повышения температуры на защищаемой поверхности в среднем более чем на 140.°С относительно температуры до пожара;

— повышения температуры в любой точке двери не более чем на 180.°С

3. Предельное значение переноса излучения (W)

Для дверей с площадью светопрозрачного заполнения более 25% дополнительно нормируется предельное значение переноса излучения (W) при пожаре.

— предельное значение 3.5 кВт/м²

Кроме основных характеристик огнестойкости (EI), противопожарная дверь может содержаться S — литера, свидетельствующая о дымонепроницаемости двери.

Например: Противопожарная дверь с огнестойкостью 1 час и с остеклением менее 25% должна иметь обозначение EI-60.

Двери с маркировкой EI360 обладают максимальной защитой от огня, но они используются крайне редко. Оптимальный выбор — противопожарные двери и люки с маркировкой EI60. Этого времени вполне хватает, чтобы потушить пожар фактически любой сложности в любом помещении.

ТИПЫ ПРОТИВОПОЖАРНЫХ ДВЕРЕЙ

Деревянная противопожарная дверь

Противопожарные двери из дерева обычно изготавливают с использованием каркаса и филенки более мощного, чем в обычной конструкции. Также деревянная противопожарная дверь может быть оснащена специальным уплотнителем, который имеет способность сдерживать распространение огня и дыма. При длительном воздействии высоких температур и герметизации уплотнитель вспенивается, таким образом, заполняя собой всё внутреннее пространство двери. Внешний вид такой двери практически идентичен классическому прототипу. При изготовлении деревянной противопожарной двери используют коробки из цельного массива, который плотно прикреплен к дверному полотну.

Стальная противопожарная дверь

Стальная противопожарная дверь создается при применении двойного фальца и двойного слоя огнестойкого уплотнителя. Двери имеют конструктивную особенность, которая состоит в том, что они обычно имеют дверное полотно с сечением коробчатого вида и обшивается стальными листами, а также фальцем сразу с нескольких сторон. Обшивка фальцем также может варьироваться: быть узкой или достаточно широкой. В стальных противопожарных дверях изоляционный материал, делается с использованием минераловатных плит, которыми заполняется внутреннее пространство двери, таким образом, дверь сдерживает огонь, звук, а также сохраняет тепло внутри помещения. Три стороны короба этого типа противопожарных дверей обшиваются специальным уплотнителем и вспенивающейся прокладкой.

Противопожарная дверь с использованием алюминиевого профиля

Металлическая противопожарная дверь изготавливается на основе алюминия. Этот тип дверей также включает в себя нескольких слоёв. Внутри располагаются теплоизоляционные материалы — чаще всего это минеральная вата, изготовленная из горных пород. Кроме того, внутренний слой противопожарной двери заполняют теплоизоляционными прокладками — терморазрывами, которые позволяют уменьшить теплопередачу.

Противопожарная дверь со светопрозрачным заполнением

В качестве светопрозрачного заполнения противопожарной двери используется пожаростойкое стекло. Предел пожаростойкости стекла должен соответствовать огнестойкости двери. Применение армированного стекла и строительного триплекса в противопожарных дверях не допускается.

Двери противопожарные по особенностям конструкции делятся на:

— Однопольные (одна створка).

Двупольные (две створки; сторона расположения активной створки может меняться, неактивная створка на потайных шпингалетах).

С глухим полотном (без остекления)

Остекленные (для производства таких противопожарных дверей применяется многослойное огнеупорное стекло, обладающее теми же пределами огнестойкости, как и вся конструкция; преимущество остекленных противопожарных дверей — возможность осмотреть помещение, оценить степень задымленности и ареал распространения огня).

В наших салонах Вы можете приобрести, как готовую противопожарную дверь, так и заказать по вашим индивидуальным размерам. К тому же Вы можете воспользоваться нашей установкой (у нас есть лицензия на установку ППД).

Рекомендуемые статьи

типы, характеристики, требования по ГОСТу и как выбрать лучшую противопожарную дверь?

По данным МЧС России, за период январь-сентябрь 2017 года в стране произошло 94 911 пожаров, при которых погибло 5226 человек[1]. Самые распространенные причины пожаров — неосторожное обращение с огнем и нарушение правил эксплуатации электрооборудования. Эксперты уверяют, что жертв было бы гораздо меньше при использовании качественного противопожарного оборудования[2], в частности такого, как противопожарные двери.

Требования к противопожарным дверям: согласно букве закона

Требования к ограничению распространения пожара (а именно такую функцию выполняют противопожарные двери) установлены в Федеральном законе от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее — ФЗ № 123). Согласно этому документу части зданий, сооружений, пожарных отсеков, а также помещения должны быть разделены между собой ограждающими конструкциями или противопожарными преградами.

Более полное представление о том, что такое противопожарная дверь дает «ГОСТ Р 57327-2016. Двери металлические противопожарные. Общие технические требования и методы испытаний». Этот национальный стандарт впервые введен в действие с 1 июля 2017 года, он устанавливает классификацию дверей, технические требования и методы испытаний, требования к комплектующим и материалам, а также общие правила приемки, монтажа и эксплуатации этого вида пожарно-технической продукции.

Противопожарная дверь в этом документе описывается как конструкция из подвижных и неподвижных элементов с запирающими механизмами, устройствами самозакрывания и элементами крепления. Задача такой конструкции — препятствовать распространению пожара и продуктов горения.

Нормативную базу по противопожарным дверям также дополняют:

  • «ГОСТ Р 53303–2009. Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость», с изменением №1, введенным в действие с 1 сентября 2014 года;
  • «ГОСТ Р 53307–2009. Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость».

Эти документы разъясняют, как правильно провести испытания и оценить качество готовой противопожарной двери.

Несмотря на то, что, по общему правилу, стандартизация в России — дело добровольное, применение указанных выше национальных стандартов для изготовителя может быть обязательным. Речь идет о случаях, когда он публично заявляет о соответствии своего изделия национальным требованиям и фиксирует соответствующее обозначение в маркировке. Иными словами, если производитель заявил о соблюдении ГОСТов — он обязан сертифицировать свою продукцию, в нашем случае — обязан сертифицировать дверь как противопожарную.

Что же касается покупателя (руководителя организации), то именно он несет ответственность за соблюдение требований пожарной безопасности, в том числе, например, за исправное состояние механизмов противопожарных дверей (п. 37(1) постановления Правительства РФ от 25 апреля 2012 года № 390 «О противопожарном режиме»). Именно поэтому приобретение дверей, соответствующих государственным стандартам, — уже не роскошь, а жизненная необходимость.

Как же разобраться в типах дверных блоков и их характеристиках? На этот вопрос постараемся ответить в следующем разделе.

Типы и характеристики противопожарных дверных блоков

Согласно статье 37 ФЗ № 123 противопожарные преграды делятся на семь типов. В свою очередь, заполнения проемов в противопожарных преградах (например, противопожарные двери) в зависимости от пределов огнестойкости делятся на три типа (первый, второй и третий). Каждому типу заполнения проема установлен свой предел огнестойкости (табл. 24 ФЗ №123), который для дверей имеет несколько обозначений в зависимости от площади остекления и наличия дымогазонепроницаемых свойств.

В результате для производителя и покупателя доступна маркировка типа «EI 60» или «EIS 30», где буквы обозначают определенный параметр (предельное состояние):

  • «Е» — потеря целостности;
  • «I» — потеря теплоизолирующей способности;
  • «S» — потеря сопротивления дымогазопроницанию.

А цифры обозначают временной промежуток в минутах, в течение которого предельные состояния соблюдаются.

Пример

Маркировка двери «E 60/ I 30/ S 15» обозначает, что изделие потеряет целостность через 60 минут, теплоизолирующую способность — через 30 минут, утратит сопротивление дымогазопроницанию спустя 15 минут после начала воздействия огня.

Кроме этого, в зависимости от конструкционного исполнения двери могут быть:

  • глухими;
  • остекленными;
  • однопольными и двупольными;
  • с порогом и без него;
  • правого и левого открывания.

Современный рынок предлагает большое разнообразие противопожарных дверей, которые могут не только отлично выполнять свою основную функцию, но также быть удобными в обращении и эстетичными по своему внешнему виду. При этом основная задача покупателя — правильно оценить свои потребности и выбрать оптимально соответствующее им качественное изделие. Как это сделать — расскажем в следующем разделе.

Как выбрать качественную противопожарную дверь: пошаговая инструкция

Несмотря на существование национальных стандартов, касающихся противопожарных дверей, на отечественный рынок все еще продолжают попадать изделия, несоответствующие основным требованиям качества. В такой ситуации возможность стать жертвой фальсификата весьма велика. Как отличить подделку от качественной продукции, соответствующей ГОСТ Р 57327–2016?

Начинать изучать изделие необходимо с подтверждения трех основных факторов:

  • наличия и соответствия маркировки;
  • комплектности поставки;
  • присутствия всех необходимых документов.

Любая противопожарная дверь должна быть маркирована таким способом, чтобы даже после пожара можно было установить ее характеристики. Именно поэтому ответственные производители чаще всего используют металлический шильдик, куда наносят сведения:

  • о модели;
  • о технических условиях;
  • о дате производства;
  • о контактных данных изготовителя.

В комплект поставки противопожарной двери обязательно входят паспорт изделия и инструкция по эксплуатации. Кроме этого, такое изделие сопровождается сертификатом на соответствие требованиям пожарной безопасности.

После внешнего осмотра полученного изделия и прилагаемых к нему документов можно перейти к следующему этапу — оценке качества основных элементов конструкции:

  • дверной коробки;
  • уплотнителей;
  • фурнитуры;
  • теплоизоляционного заполнения створок (термопакета).

При осмотре дверной коробки необходимо обратить внимание на тип, профиль и решение для обеспечения огнестойкости. Покупателю следует помнить, что ГОСТ Р 57327–2016 предлагает несколько оптимальных решений по этому вопросу. Если изготовитель не воспользовался ими, желательно задаться вопросом, с чем это связано.

Говоря об уплотнителях, мы в первую очередь подразумеваем термоуплотнительную ленту, которая в идеале должна располагаться в специальном пазе дверной коробки. Лента изготавливается из вещества, которое под воздействием температуры вспенивается и заполняет зазоры между створкой и коробом. Именно поэтому на момент приобретения и в период эксплуатации она должна плотно прилегать к конструкции. Важно, чтобы на двери был и резиновый уплотнитель, который может защитить помещение от проникновения дыма на начальной стадии пожара до активации ленты.

Качественная фурнитура противопожарной двери — это гарантия ее функциональности. Экономия на этих дополнительных элементах может привести к неспособности изделия выполнить свою основную задачу — временно предотвратить распространения пожара.

К фурнитуре противопожарной двери следует отнести:

  • замок;
  • петли;
  • противосъемный ригель;
  • дополнительные запирающие устройства;
  • торцевые шпингалеты.

Эти элементы должны быть изготовлены из качественных материалов, позволяющих противопожарной двери соответствовать требованиям огнестойкости. Часто в составе фурнитуры допускается использование негорючего пластика, но в комплекте с металлическими составляющими или теплоизоляционными конструкциями (например, теплоизоляционным коробом для корпуса замка).

Огромное значение для функциональности противопожарной двери имеет конструкция и теплоизоляция коробки, а также наполнение створки. К сожалению, установить соответствие этих элементов требованиям ГОСТа, не повредив саму дверь, невозможно. Однако грамотный покупатель может попросить у производителя демонстрационный образец, который даст представление о составе приобретаемой двери.

Коробка металлической противопожарной двери изготавливается из холоднокатаного металлического листа толщиной от 1,2 мм. Конструкция коробки может быть угловой, торцевой или охватывающей. Термопакет створки должен быть изготовлен из плотного теплоизоляционного материала. Как правило, для противопожарных дверей с огнестойкостью более EI-30 термопакет должен быть составным.

Противопожарная дверь, как и любое другое изделие, выставленное на продажу, должна удовлетворять не только функциональные запросы клиента, но и соответствовать его эстетическим представлениям. В качестве эстетических свойств таких дверей специалисты выделяют:

  • вид и способ упаковки;
  • порядок маркировки;
  • состояние крепежных элементов;
  • качество порошкового покрытия (в частности, равномерность окраса).

Как правило, изготовители, которые не заботятся об эстетическом виде изделия, допускают и более серьезные погрешности, поэтому неаккуратная упаковка или примитивная маркировка может служить сигналом для покупателя быть более внимательным.

Выбор противопожарной двери — серьезное и ответственное мероприятие. Осуществить его можно самостоятельно, воспользовавшись описанными выше рекомендациями, или же — прибегнуть к помощи специалистов в этом вопросе[3]. При этом, обращаясь к проверенным поставщикам качественного противопожарного оборудования, руководитель предприятия, с одной стороны, максимально снижает риск пожароопасной ситуации, а с другой — предупреждает наступление ответственности за возможные нарушения пожарной безопасности.

Характеристики противопожарных дверей и чертеж двери противопожарной.





Статьи

Противопожарное оборудование

В арсенале средств противопожарной защиты особое место занимают средства локализации очага огня.

подробнее

Выбор материала противопожарной двери

Основной материал используемый в производстве противопожарных дверей – это сталь.Такой выбор вполне очевиден.

подробнее

Применение противопожарных дверей

Противопожарные стальные двери призваны обеспечить безопасность от распространения огня и неизбежных сопутствующих факторов, а именно от дыма, токсичных продуктов горения, высокой температуры.

подробнее

Качество противопожарных дверей

Важнейший показатель надежности двери – предел огнестойкости. Каждый производитель действительно качественной двери обязан предъявить сертификат пожарной безопасности.

подробнее

Акт проверки противопожарных дверей

Учитывая то, что противопожарные двери предназначены для использования в экстремальных условиях, производится их обязательная тщательная проверка по ГОСТу.

подробнее

Установка противопожарных дверей: правила и требования

Устанавливаемая противопожарная дверь не должна иметь повреждений, возникших в процессе транспортировки и хранения.

подробнее

Дверь противопожарная металлическая и ее вес

Как видно из расчетов, чем толще лист, тем соответственно больше вес стальной противопожарной двери. Необходимо отметить, толщина металла двери влияет на ее надежность и не влияет на огнестойкость.

подробнее

Дверь стальная противопожарная

Один из основных видов специальных дверных конструкций, которые применяются для установки в открытых, незаполненных проемах противопожарных преград (перегородках, стенах, перекрытиях) – двери стальные противопожарные

подробнее

Противопожарные двери аналог НПО Пульс

Сертифицированная продукция на российском рынке предлагается различными производителями. Противопожарные двери пульс, а также модели других, не менее известных изготовителей установлены во многих учреждениях, зданиях, на объектах различного предназначения.

подробнее

Дверь противопожарная 30

Один из основных видов специальных дверных полотен, которые устанавливаются в противопожарных преградах (несущие и ненесущие стены, перегородки) с нормированными пределами огнестойкости — противопожарные двери (ei 30).

подробнее

Дверь противопожарная дп

Дверь противопожарная (дп) предназначена для создания препятствия огню и дыму при чрезвычайных ситуациях. Установка специальных дверей производится в проемах противопожарных ограждающих преград (стенах, перегородках), которые выделяют наиболее пожароопасные части зданий.

подробнее

Объяснение противопожарных дверей: руководство для начинающих

Проще говоря, противопожарные двери спасают жизни.

Эти специальные двери прошли испытания на прочность и созданы специально для того, чтобы как можно дольше противостоять ревущим пожарам. Они позволяют зданиям разделять и задерживать распространение огня из одной области в другую.

Противопожарные двери

обладают несколькими жизненно важными функциями безопасности и действительно могут быть разницей между жизнью и смертью. Двумя наиболее важными функциями противопожарных дверей являются:

  • В закрытом состоянии они образуют барьер, препятствующий распространению огня
  • В открытом состоянии они обеспечивают путь к побегу.

Из-за их важности для защиты жизни противопожарные двери обязательно должны проходить регулярные проверки — частота, вероятно, будет зависеть от многих факторов, включая возраст и состояние двери.Было высказано предположение, что правило минимальной ежеквартальной проверки может применяться при реализации нового закона о пожарной безопасности, рекомендованного на первом этапе расследования в Grenfell Tower. Вызывает тревогу то, что в рамках схемы проверки противопожарных дверей (FDIS) недавно было выявлено, что три четверти всех противопожарных дверей, проверенных в 2019 году, были признаны непригодными для использования по назначению.

Если вы владеете коммерческой или небытовой недвижимостью, существуют строгие правила и инструкции, которые необходимо соблюдать, чтобы двери выдерживали определенную температуру.Противопожарные двери всегда должны быть правильно установлены компетентным установщиком, поскольку они представляют собой тщательно спроектированное устройство пожарной безопасности.

В соответствии с Приказом 2005 года о реформе регулирования (пожарная безопасность) (FSO) арендодатели несут ответственность за обеспечение безопасности своей собственности и арендаторов. «Ответственное лицо» несет юридическую ответственность в соответствии с FSO и может быть привлечено к уголовной ответственности, если оно не выполняет свои обязанности. Ответственность распространяется на требование оценки пожарного риска во всех небытовых зданиях, включая общие части квартир или многоквартирных домов.

Характеристики противопожарных дверей

Вот некоторые из ключевых особенностей, на которые следует обратить внимание при использовании в домашних и коммерческих целях:

  • Противопожарные двери состоят из различных компонентов. Сама дверь обычно изготавливается из прочного деревянного каркаса, но иногда может быть снова покрыта огнестойким стеклом. Это стекло должно выдерживать воздействие тепла при испытании на огнестойкость не менее 60 минут, прежде чем оно достигнет температуры, достаточной для его размягчения.
  • По краям двери будет находиться вспучивающееся уплотнение, которое расширяется при температуре выше 200 ° C, чтобы закрыть зазоры между дверью и коробкой.
  • Для частных помещений рекомендуется устанавливать противопожарные двери там, где опасность наиболее высока, например, на кухне или в комнатах, в которых находится много электрических устройств. Если ваша собственность является новой постройкой, на нее должны были распространяться правила, гарантирующие, что определенные двери являются противопожарными — уточните это у застройщика.В настоящее время противопожарные двери по закону требуются только в многоквартирных домах (HMO).
  • В отношении коммерческой или небытовой собственности ответственность лежит на том, кто считается «ответственным лицом» за эту собственность или на работодателя. Например, владелец собственности или лицо, контролирующее собственность по торговым причинам, будут нести ответственность.
  • Необходимо провести тщательную оценку рисков, и желательно получить профессиональную помощь по всем правилам пожарной безопасности.Пассивная противопожарная защита и противопожарная безопасность — это не только противопожарные двери; Также требуются пути эвакуации, освещение, системы предупреждения и проверка оборудования.
  • При выборе двери важно знать, что означают различные характеристики. Код FD показывает, сколько минут огня может выдержать дверь, например, FD30 был протестирован на 30 минут. Наиболее распространенными двумя кодами обычно считаются FD30 и FD60. Производители используют процедуры испытаний, указанные в BS 476-22: 1987 или BS EN 1634-1: 2014.
  • Многие люди умирают при пожарах не от прямого контакта с пламенем, а от попадания дыма. Имея это в виду, обратите внимание на дверной проем с задвижками для холодного дыма. Они должны находиться внутри вспучивающегося уплотнения. Могут применяться исключения, когда утечка дыма необходима для раннего обнаружения пожара.

Дополнительную информацию о сертификационных испытаниях деревянных противопожарных дверей можно найти на сайте Firesafe.

Дополнительную информацию по огнестойкому остеклению и стеклу можно получить в Федерации стекла и остекления.


Контрольный список для пятиступенчатой ​​противопожарной двери

Вот пять областей, которые необходимо проверить при исследовании противопожарных дверей (полный текст статьи см. Здесь):

Ознакомьтесь с интерактивной визуализацией IFSEC Global того, что необходимо для эффективной противопожарной двери, чтобы соответствовать действующим стандартам и нормам.

Что такое противопожарная дверь? Назначение противопожарных дверей

Противопожарная дверь предотвращает распространение огня и уменьшает прохождение дыма — в течение определенного периода времени — между различными частями конструкции и обеспечивает безопасный выход из здания.Рейтинг огнестойкости противопожарной двери указывает период времени, когда противопожарная дверь может предотвратить распространение огня между различными отсеками здания.

Противопожарные двери

проходят испытания и сертификацию в аккредитованных лабораториях, имитирующих условия реального пожара. В соответствии с характеристиками двери во время испытания, нотифицированный орган (здесь лаборатория) выдает сертификат огнестойкости на испытанную дверь.

Существуют различные нормы, определяющие методы испытаний и критерии приемки.Наиболее распространенные нормы во всем мире — это EN и NFPA (Национальная ассоциация противопожарной защиты).

Просто противопожарные двери спасают жизни людей во время пожара. Противопожарные двери с жизненно важными функциями безопасности могут быть тонкой гранью между жизнью и смертью. Кроме того, поскольку противопожарная дверь препятствует распространению огня, она также снижает разрушительные экономические последствия пожара .

Характеристики противопожарных дверей

Противопожарные двери имеют несколько ключевых особенностей:

Противопожарные двери состоят из различных компонентов:

  • Дверная рама и створка (могут быть стальными, деревянными или алюминиевыми): Стальные двери могут выдерживать огонь в течение более длительных периодов времени, поэтому они имеют более высокие показатели огнестойкости по сравнению с деревянными и алюминиевыми дверями.
  • Петли : Металлические петли гарантируют, что дверь останется в положении, соединенном с рамой во время пожара
  • Принадлежности (замок, набор ручек и устройства аварийного выхода): Защелка замка является очень важным компонентом, поскольку она держит дверь закрытой во время пожара. Комплекты ручек и устройства аварийного выхода обеспечивают безопасный выход людей из здания во время пожара.
  • Запирающее устройство : Противопожарные двери всегда должны быть закрыты во время пожара. Это обеспечивает доводчик или петля с пружиной.
  • Вспучивающиеся уплотнения : По краям двери будет набухающее уплотнение, которое расширяется, когда температура выходит за пределы определенного предела, для герметизации зазоров между дверью и рамой

Владельцы здания или управляющий или люди лица, отвечающие за пожарную безопасность, должны найти приведенное ниже руководство по проверке противопожарных дверей бесценным.

  1. Проверьте сертификат: Вам следует искать этикетку или заглушку сверху (или иногда сбоку) двери.Без знака сертификации нельзя быть уверенным, что это действительно противопожарная дверь.
  2. Проверьте уплотнения: Обратите внимание на вспучивающиеся уплотнения вокруг двери или рамы. Вы должны убедиться, что они целы и не имеют следов повреждений. Убедитесь, что уплотнения расширятся при контакте с теплом и остановят прохождение огня через трещины. Проверить герметичность можно, посмотрев на края двери и рамы.
  3. Проверьте петли: Убедитесь, что все петли надежно закреплены и нет утерянных или сломанных винтов.Следите за тем, чтобы за дверью правильно ухаживали и при интенсивном пожаре она работает нормально.
  4. Проверьте правильность закрытия: Убедитесь, что дверь плотно закрывается на защелку, не прилипая к полу или раме. Противопожарная дверь работает только в закрытом состоянии. Противопожарная дверь совершенно бесполезна, если она приоткрыта или не может закрыться полностью. Несоблюдение правил закрытия противопожарных дверей может привести к летальному исходу.

Этот совет является упрощенным и предназначен только для общих целей.В случае сомнений вы всегда должны обращаться к документации двери, и если есть какие-либо сомнения, мы рекомендуем привлечь кого-то компетентного для осмотра противопожарной двери.

Мы хотели бы закончить этот блог поразительной точкой зрения экспертов.

Противопожарные двери являются важной первой линией защиты во многих из этих пожаров, и тем не менее они остаются значительной областью, которой пренебрегают. Противопожарные двери часто становятся первым предметом, который снижается в спецификации, неправильно обслуживается на протяжении всего срока службы, подпирается, повреждается и находится в плохом состоянии.

Желаю всем читателям здоровой и безопасной жизни.

Что такое противопожарная дверь и нужна ли она?

В 2017 году пожарные службы США отреагировали на 1 319 500 пожаров. Фактически, по данным Национальной ассоциации противопожарной защиты (NFPA), пожарная служба США реагировала на пожар каждые 24 секунды. Произошло 499 000 строительных пожаров, и 72 процента этих пожаров произошли в домах . Кроме того, из 3400 погибших в результате пожаров среди гражданского населения в 2017 году 77 процентов произошли в жилых домах.

Могут ли противопожарные двери помочь снизить человеческие и материальные потери в жилых помещениях? Вот что вам нужно о них знать.

Мгновенно получайте скидки на домашний декор!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Что такое противопожарная дверь?

Огнестойкая дверь — или огнестойкая дверь — специально сконструирована для замедления или предотвращения распространения огня и дыма, по словам Кена Канзиани, старшего следователя по пожарам в EFI Global в Сакраменто, Калифорния.«Противопожарная дверь — это очень тяжелая дверь, сделанная из таких материалов, как металл или гипс», — объясняет Канциани. «Термин« огнестойкий »означает, что дверь, если она установлена ​​правильно, не должна загореться в течение определенного периода времени при среднем пожаре». Хотя временные рейтинги различаются, он говорит, что стандартные рейтинги включают двери от 20 до 90 минут.

Противопожарные двери чаще встречаются в коммерческих зданиях, чем в жилых домах. «Противопожарные двери часто устанавливают в общественных зданиях, офисных зданиях и в таких местах, как общежития», — говорит Канциани.

Типичные применения в жилых помещениях включают установку в подъездах, гаражах и многоквартирных домах.

Как противопожарная дверь может помочь при пожаре?

Противопожарные двери могут помочь замедлить или предотвратить распространение огня и дыма, но Канциани предупреждает, что они не предназначены для обеспечения полной пожаробезопасности. «Эти двери сделаны из горючих материалов и в конечном итоге сгорают. Однако они будут сопротивляться проникновению тепла и пламени, чтобы замедлить огонь в течение определенного периода времени.”

И, сдерживая огонь и дым, они дают вам дополнительное время для выхода из строения. Большинство людей сосредотачиваются на элементе огня и не недооценивают важность уменьшения вдыхания дыма. Однако большинство людей умирают при пожарах в жилых домах в результате отравления дымом.

«Противопожарные двери могут также помочь защитить имущество и личные активы, пока пожарные работают над тушением пожара», — добавляет Канциани.

Типы противопожарных дверей

В то время как противопожарные двери более распространены в коммерческих помещениях, есть много компаний, которые продают огнестойкие двери для жилых помещений.

Например, по словам Амиры Джонсон из Emerald Doors в Великобритании, компания производит полностью законченные и незаконченные наружные противопожарные двери в дополнение к индивидуальным и индивидуальным противопожарным дверям. Большинство дверей компании имеют огнестойкость 30 минут, а некоторые — 60 минут. Их наружные противопожарные двери изготавливаются из фанеры или композитного материала. Внутренние двери компании могут иметь сплошные панели, прозрачное противопожарное стекло или непрозрачное противопожарное стекло. Emerald Doors также может изготавливать противопожарные двери на заказ, чтобы домовладельцы могли решить, какие архитектурные детали (рельефные молдинги и т. Д.)) они хотят в свою дверь.

Ближе к дому компания Simpson Door Company из Макклири, штат Вашингтон, также производит огнестойкие двери. Большинство деревянных дверей имеют 20-минутную огнестойкость. Однако двери из МДФ (древесноволокнистые плиты средней плотности) доступны с 20-минутной, 45-минутной, 60-минутной и 90-минутной огнестойкостью. Домовладельцы могут выбирать из множества пород и стилей дерева, чтобы огнестойкие двери соответствовали остальным стилям дома.

Вам нужна огнестойкая дверь?

Рейтинг огнестойкости не обязательно указывает количество времени, в течение которого дверь выдержит пожар.Например, противопожарная дверь, рассчитанная на 60 минут, не гарантирует, что дверь выдержит огонь в течение 60 минут. Рейтинг означает, что в контролируемой тестовой среде новая дверь продержалась 60 минут. Однако в реальных условиях другие факторы, такие как интенсивность тепла, могут значительно снизить эту оценку.

«Хотя огнестойкая дверь предназначена для предотвращения перехода огня из комнаты в комнату, давайте будем честными. Даже с правильной дверью сильный пожар может расплавить сталь », — говорит Эйб Козлик из International Fireproof Door Company в Бруклине, штат Нью-Йорк.

Кроме того, противопожарная дверь не принесет никакой пользы, если дверь приподнята или механизм закрывания неисправен. Кроме того, дверь необходимо правильно установить, чтобы не было зазоров вокруг нее.

Противопожарные двери могут обеспечить душевное спокойствие. Однако правильное использование имеющихся дверей может быть всем, что вам нужно сделать при пожаре. «В жилых помещениях простое закрывание двери в комнату замедлит или может предотвратить проникновение тепла и дыма в комнату и причинение травм жильцам или уничтожение лишнего имущества внутри», — говорит Канциани.«Если пожар возникает в помещении, закрытая дверь может помочь замедлить распространение огня на другие части дома, в зависимости от времени, в течение которого огонь горит до тушения».

Канциани говорит, что лично наблюдал пожары в жилых домах, при которых закрытые двери приводили к значительно меньшему ущербу от огня и дыма по сравнению с дверями, которые оставались открытыми.

Базовая противопожарная дверь и рама, рама фрамуги / бокового фонаря

Содержание

  1. Введение
  2. Двери
  3. Стеклопакеты
  4. Двери для повышения температуры
  5. Жалюзи
  6. Коробка противопожарных дверей
  7. Транец и подфарник в сборе
  8. Противопожарные оконные рамы (заемный свет)
  9. Противопожарные двери со строительной фурнитурой
  10. Фурнитура — пары дверей
  11. Маркировка продукции
  12. Методы испытаний на огнестойкость
  13. Контроль дыма и тяги
  14. Двери противодымные
  15. Полевые модификации
  16. Осмотр противопожарных дверей
  17. Ссылки

1 Введение

Огнестойкие испытания дверей, дверных рам, оконных рам, оконных рам, остекления и оборудования, а также программы маркировки, предоставленные сторонними испытательными агентствами, являются сложными предметами, которые лучше понять при применении основных правил и рекомендаций.Следующая информация основана на требованиях Международного строительного кодекса (IBC).

2 двери

Классификация огнестойкости стены, в которую установлена ​​дверь, определяет требуемый уровень огнестойкости двери. Расположение стены в здании и действующие строительные нормы и правила устанавливают требования к огнестойкости стены. Соответствующие характеристики дверей показаны в Таблице 1 ниже.

2,1 Почасовая оценка

Стальные противопожарные двери «оцениваются» по времени (в минутах или часах), в течение которого дверь может выдержать воздействие условий испытаний на огнестойкость.Почасовая нагрузка включает 1-1 / 2 часа, 1 час, 3/4 часа и 1/3 часа, при этом максимальная допустимая нагрузка, требуемая для любой противопожарной двери распашного типа, составляет три часа. Все двери были подвергнуты испытанию струей из шланга, если не указано иное.

2.2 Трехчасовые (180-минутные) двери

Дверь с трехчасовой степенью защиты от огня обычно требуется в стенах, которые разделяют здания или которые разделяют большое здание на меньшие зоны возгорания. Настенный рейтинг — четыре часа.

2.3 двери на 1-1 / 2 часа (90 минут)

Двери, рассчитанные на 1-1 / 2 часа, требуются в стенах, рассчитанных на 2 часа. Эти двери обычно расположены в лестничных клетках или других ограждениях вертикального прохода через здание. Они также возникают в котельных и в наружных стенах, которые могут стать причиной сильного пожара снаружи здания.

2,4 Двери на час (60 минут)

Двери, рассчитанные на один час, используются в разделительных перегородках, которые также рассчитаны на один час.

2,5 3/4 часа (45 минут) двери

Двери с классом огнестойкости 3/4 часа используются в одночасовых стенах. В стенах коридоров и перегородках комнат требуется дверь с номинальным сроком службы 3/4 часа. Дверь с таким рейтингом также может быть расположена во внешней стене здания, подверженного умеренному воздействию огня снаружи здания.

2,6 1/3 часа (20 минут) двери

Двери на одну треть часа или 20 минут используются в одночасовых стенах.Эти двери используются в коридорах и в других помещениях, где контроль дыма и тяги является первоочередной задачей.

2,7 Испытания дверей без шланга

Двери также можно рассчитать на 20 минут без струи из шланга. Эти двери успешно прошли 20-минутное испытание на огнестойкость, за исключением испытания струей из шланга, и имеют этикетку, на которой прямо указано: «Двадцатиминутные испытания без струйной струи». Эти двери могут быть снабжены световыми приборами, размер которых ограничен только органом, ответственным за нанесение противопожарной маркировки изготовителем дверей.

Узлы, обозначенные как «Испытания на 20 минут без струи из шланга», не следует путать с дверьми с огнестойкостью на 1/3 часа, которые были испытаны в соответствии со стандартной процедурой испытания на огнестойкость, которая включает испытание струей через шланг.

2,8 Сводка

Двери рассчитаны на три четверти рейтинга окружающей стены: 3-часовая дверь используется в 4-часовой стене; противопожарная дверь на 1-1 / 2 часа используется в стене, рассчитанной на 2 часа; и дверь на 3/4 часа используется в стене, рассчитанной на один час.Заметным исключением является то, что двери, рассчитанные на 1/3 часа, также используются со стенами, рассчитанными на 1 час.

Однако также может быть указана дверь с более высокой огнестойкостью, чем требуется для открывания. Например, дверь, рассчитанная на 3 часа, может открываться на 1-1 / 2 часа. Должны быть соблюдены все требования для трехчасового режима работы, такие как максимальный размер материала остекления, размер двери и другие ограничения для дверей с более высоким рейтингом.

3 Стеклянные материалы

Для использования в противопожарных дверях и рамах предлагается широкий выбор материалов для остекления и остекления.Армированное стекло толщиной 1/4 дюйма и керамическое стекло являются наиболее распространенными типами остекления, используемыми в противопожарных дверях. Часовой рейтинг двери определяет количество и максимальный размер световых индикаторов, используемых в двери.

Для армированного стекла толщиной 1/4 дюйма максимальная открытая площадь для транцевого света не должна превышать 1296 квадратных дюймов, при этом размеры открытого армированного стекла не должны превышать 54 дюйма в ширину или 48 дюймов в высоту, если иное не указано в индивидуальном остеклении. опубликованные производителем списки.Армированное стекло толщиной 1/4 дюйма рассчитано на работу 3/4 часа на открытой площади, не превышающей 1296 квадратных дюймов.

Для материалов остекления, кроме армированного стекла толщиной 1/4 дюйма и армированного стекла толщиной 1/4 дюйма с размерами, превышающими описанные выше, максимальная открытая площадь для каждого отдельного источника света, минимальная глубина канавки, состав остекления и рейтинг должны быть как указано в опубликованных списках производителей отдельных стекол. Проконсультируйтесь с производителями дверей и стекол относительно ограничений по размеру, площади и количеству световых индикаторов в двери.Утвержденные списки производителей противопожарных дверей, оконных рам / оконных рам и остекления могут быть получены через следующие листинговые агентства:

Underwriters Laboratories

Используйте следующую гиперссылку для доступа к «Справочнику онлайн-сертификатов» Underwriters Laboratories. Введите «Код категории UL», указанный ниже, для получения списка утвержденных производителей. Http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.html (ссылка действительна с 6/1 / 2017)

  • Производители противопожарных дверей — GSYX или GSZN
  • Производители противопожарных дверей и оконных рам — GVTV
  • Производители остекления — KCMZ или CCET

Intertek Testing Services (Варнок Херси)

Воспользуйтесь следующей ссылкой для доступа к «Каталогам продуктов, включенных в список Intertek».Введите ключевые слова, такие как стекло, остекление, противопожарная дверь, противопожарная дверная рама, противопожарное окно или фрамуга для списка утвержденных производителей. https://bpdirectory.intertek.com/Pages/DLP_Search.aspx (ссылка действительна с 01.06.2017)

Освещение Vision не допускается в трехчасовых противопожарных дверях, если это не разрешено местными властями, имеющими юрисдикцию. Комплект обзорной лампы или оконная рама должны быть одобрены для использования в огнестойких дверях.

Две категории остекления, используемые в дверях, дверных коробках, рамах фрамуг / боковых фонарей и заимствованных световых рамах, доступны следующим образом:

Остекление с классом противопожарной защиты — Это остекление оценивается на предмет огнестойкости, измеряемой в минутах или часах, в дверях в соответствии с UL 10c и NFPA 252, а в рамах — в соответствии с UL 9 и NFPA 257.

Остекление с рейтингом огнестойкости — Остекление с рейтингом огнестойкости предназначено для ограничения повышения температуры на неэкспонированной поверхности в соответствии с UL 263 и ASTM E119. Производительность оценивается с точки зрения повышения температуры на неэкспонированной поверхности с интервалами времени (минуты или часы). Это остекление можно использовать в дверях с повышением температуры, которые описаны в следующем разделе.

Противопожарные и огнестойкие стекла, устанавливаемые в противопожарные двери и противопожарные окна, подверженные воздействию человека, должны соответствовать применимым стандартам безопасности при ударах (e.г. — 16 CFR 1201, Комиссия по безопасности потребительских товаров США, «Стандарт на архитектурное остекление»).

4 дверцы для повышения температуры

В некоторых случаях противопожарные двери необходимы для сведения к минимуму передачи тепла от одной стороны двери к другой, например, в подъезде многоэтажного здания или в горизонтальных выходах. Если дверь может ограничивать передачу тепла на какое-то время, люди могут безопасно проходить под полом, возникшим в горящем здании.Эти двери построены с сердечником, который специально разработан для ограничения передачи тепла и называется дверьми с повышением температуры.

Помимо почасовой оценки, на этикетке противопожарной двери также указывается рейтинг превышения температуры двери. Номинальные значения повышения температуры составляют 250 ° F, 450 ° F и 650 ° F и указывают на максимальное повышение температуры выше температуры окружающей среды, измеренное на неэкспонированной поверхности (стороне, не подверженной возгоранию) двери в течение первых 30 минут стандартного пожара. тестовое задание.Обозначение повышения температуры на 250 ° F является наиболее строгим из трех, так как оно требует максимально ограниченного повышения температуры. Дверь с повышением температуры 250 ° F соответствует требованиям спецификаций, требующих повышения температуры до 450 ° F или 650 ° F.

5 жалюзи

Перечисленные жалюзи разрешены в 1-1 / 2-часовых и 3/4-часовых противопожарных дверях, и жалюзи должны быть установлены в соответствии со списком производителя. Жалюзи не могут использоваться в дверях с почасовой нагрузкой на 1/3 (20 минут) или в дверях с другими почасовыми показателями, которые могут быть частью узла дымоудаления и тяги.Двери со стеклянным освещением или двери, оборудованные устройствами пожарного выхода, могут не иметь жалюзи, если это не разрешено местными строительными нормами.

6 Рамы противопожарных дверей

Если рама имеет признанный ярлык, квалифицирующий ее как раму противопожарной двери без указанного рейтинга, она может выдерживать 3-часовой, 1-1 / 2-часовой, 1-часовой, 3/4-часовой, 1 / 3 часа или 20 минут дверь. Некоторые государственные и местные строительные нормы и правила могут требовать, чтобы на сертификационной этикетке указывалась почасовая оплата. Если рама имеет признанный ярлык, квалифицирующий ее как дверную раму противопожарной защиты, она может выдерживать 3-часовую, 1-1 / 2-часовую, 3/4-часовую или 1/3-часовую дверь.Рамы, используемые в кирпичных стенах, могут использоваться с максимальной продолжительностью действия 3 часа противопожарной двери, в то время как рамы, используемые в стенах из гипсокартона, предназначены для использования с максимальной продолжительностью 1-1 / 2 часа противопожарной двери. Проконсультируйтесь с индивидуальными списками производителей противопожарных дверных коробок для противопожарных дверных коробок, которые можно использовать в стенах из гипсокартона с максимальным сроком службы 3 часа. Если в сертификате производителя не указано иное, раствор или любой другой наполнитель не требуется для огнестойких рам, установленных в гипсокартонных или каменных стенах с любой почасовой оценкой.

7 Транец и подфарник в сборе

Дверные коробки с этикетками доступны с фрамугами, боковыми фарами или с их комбинацией. Зоны фрамуги и боковых фонарей могут быть собраны из перечисленных панелей в сборе или из перечисленных материалов остекления. Рамы со сплошной транцевой панелью и / или боковыми панелями могут использоваться в проемах до 3 часов включительно. Рамы фрамуги и фары с маркированным остеклением могут использоваться в проемах на срок до 1-1 / 2 часа. Максимальную почасовую оценку, общий размер рамы, конструкцию панели и открытые площади отдельных материалов остекления для производителей рам и остекления можно получить через листинговые агентства, как указано в Разделе 3.

Общий размер рам транца и боковых фонарей ограничен максимальным размером, который производитель успешно прошел огневые испытания. Поскольку размер может отличаться, при составлении спецификаций важно проконсультироваться с производителем.

Некоторые испытательные агентства требуют, чтобы на этикетке, прикрепленной к узлам транца или бокового света, было указано, какие панели или материалы для остекления будут использоваться в раме. Если рама содержит как панели, так и материалы остекления, используется этикетка материалов остекления, поскольку это наиболее ограничивающая оценка.

8 Противопожарные оконные рамы (заемный свет)

Противопожарные оконные рамы — это световые рамы из полого металлического стекла, которые не прикрепляются к дверной раме, проходят испытания в соответствии с NFPA 257 или UL 9 и должны быть предоставлены в соответствии со списком производителя. Открытые площади отдельных стеклопакетов не должны превышать 1296 квадратных дюймов, а размер по ширине или высоте не должен превышать 54 дюймов, если не проверено иное. Максимальный почасовой рейтинг, общий размер окна и отдельные открытые площади остекления для производителей рам и остекления можно получить через листинговые агентства, как указано в Разделе 3.Рамы противопожарных окон обычно используются в стенах коридоров и могут быть предусмотрены для строительства из кирпича или гипсокартона. Проконсультируйтесь с производителем каркаса относительно возможности поставить противопожарные оконные рамы для стен из гипсокартона. Если в сертификате производителя не указано иное, раствор или любой другой наполнитель не требуется для огнестойких рам, установленных в гипсокартонных или каменных стенах с любой почасовой оценкой.

9 Противопожарные двери со строительной фурнитурой

Оборудование Противопожарные двери с оборудованием Строителя служат четырем основным целям:

  1. Всегда выполнять роль двери;
  2. для обеспечения готовности к выходу;
  3. для предотвращения распространения огня по всему зданию; и
  4. для защиты жизни и имущества.

Для надлежащего выполнения этих функций противопожарная дверь должна быть оборудована маркированным оборудованием для надежной работы. Правильный выбор оборудования можно проверить, обратившись к текущим редакциям «Справочника огнестойкости», опубликованного Underwriters Laboratories Inc., и «Справочника перечисленных продуктов», опубликованного Intertek Testing. Эти каталоги идентифицируют оборудование и другие продукты, которые могут использоваться в огнестойких сборках. Информацию также можно получить по следующим ссылкам:

Underwriters Laboratories

http: // база данных.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm (действительно с 01.06.2017)

Используйте коды категорий UL GXHX или GYJT.

Intertek Testing Services (Варнок Херси)

https://bpdirectory.intertek.com/Pages/DLP_Search.aspx (ссылка действительна с 01.06.2017)

NFPA 80 содержит руководство по установке противопожарных дверей, рам и оборудования в проемы зданий.

9,1 Петли

Пожарная дверь с маркировкой должна быть подвешена на стальных шарнирных петлях или петлях, указанных в списке.NFPA 80 позволяет использовать стальные петли со стальными шарикоподшипниками без листинга. Стальные петли, соответствующие критериям NFPA 80, доказали свою пригодность во время пожара. Существуют определенные конструкции петель из цветных металлов, которые могут использоваться на противопожарных дверях в соответствии с информацией, указанной в перечне конкретных петель, но могут привести к снижению огнестойкости.

Петли с шарикоподшипниками необходимы для обеспечения плавной работы и сведения к минимуму износа на протяжении всего срока службы проема.Помните, что противопожарная дверь должна закрываться в случае пожара. Изношенные петли вызовут провисание двери, эффективно препятствуя ее закрытию. Исключение: некоторые производители могут поставлять двери с петлями, в которых используются другие антифрикционные несущие поверхности, если они соответствуют требованиям ANSI / BHMA A156.1.

NFPA 80 позволяет использовать стальные петли 4-1 / 2 ″ стандартного веса (толщина створки 0,134 дюйма) как минимум на дверях 1-3 / 4 ″ шириной до 4′-0 ″ и 8′-0 ″ дюймов. рост. Двери высотой более 8 футов 0 дюймов должны иметь большой вес (.Толщина створки 180 дюймов) как минимум 4-1 / 2 ″ петли. Некоторые производители имеют возможность поставлять более легкие петли для дверей высотой более 8 футов 0 дюймов как часть перечисленного узла. (Следует обратить внимание на петли большего размера для часто используемых или тяжелых дверей.)

9.2 Запорные устройства

Каждая распашная противопожарная дверь должна иметь маркированное самозакрывающееся устройство. В дополнение к задвижке могут быть предусмотрены глухие ригели, за исключением дверей в средствах выхода, и в этом случае могут использоваться взаимосвязанные замки, которые отводят ригель с задвижкой.Запрещается использовать глухие ригели вместо фиксирующих болтов.

При выборе запорных устройств важно использовать задвижку защелки правильной длины — требование, которое может варьироваться в зависимости от конструкции двери и программы испытаний производителя на огнестойкость. Обычно для пары дверей требуется более длинный ход ригеля, чем для одной двери. Минимальная длина ригеля защелки, которая должна использоваться для любой данной двери, указана на этикетке противопожарной двери.

IBC допускает исключение для двойных выходных дверей в коридорах, которые находятся в дымовой преграде.Отсутствие фиксирующих устройств с принудительной фиксацией должно быть указано в списке производителя дверей. Органы государственного и местного строительного кодекса также могут разрешить отсутствие защелкивания в некоторых проемах. Проконсультируйтесь с отдельными производителями о возможностях маркировки.

9,3 Оборудование для пожарного выхода

Устройства для противопожарного выхода могут использоваться на дверях с маркировкой при условии, что на дверной маркировке специально указано «Противопожарная дверь должна быть оборудована оборудованием для пожарного выхода». Эта этикетка указывает на то, что дверь была должным образом усилена для устройств пожаротушения.Фурнитура для пожарных выходов, используемая на дверях с этой этикеткой, должна пройти испытание на паническую нагрузку в соответствии с UL 305 и ANSI / BHMA A156.3 в дополнение к стандартному испытанию на огнестойкость. Тест на паническую нагрузку измеряет конструктивную способность двери, позволяющую оборудованию работать в аварийной ситуации.

Следует проявлять осторожность при выборе выходных устройств для использования на огнестойких дверях, поскольку некоторые устройства были протестированы только на паническую нагрузку, а не на огнестойкость. Кроме того, у выходных устройств есть ограничения по размеру и почасовому рейтингу, и они должны быть должным образом маркированы и идентифицированы как пожарные выходы.

9,4 Запорные устройства

Закрывающее устройство подходящего размера — последнее из «основных» требований к оборудованию для противопожарных дверей. Противопожарная дверь должна быть закрыта и заперта, чтобы служить защитным барьером в случае пожара. По этой причине требуются либо перечисленные пружинные петли, либо указанный дверной доводчик для обеспечения правильного закрывания двери.

Примечание: Согласно NFPA 80, уполномоченный орган может разрешить не устанавливать доводчик на неактивной створке пары дверей для аппаратных, чтобы обеспечить перемещение оборудования.

9,5 Устройства фиксации в открытом состоянии

Испытания и исследования доказали, что дым и токсичные газы являются основной причиной смерти при пожарах. Должны использоваться перечисленные доводчики с доводчиками, которые оснащены плавкой перемычкой, или указанная комбинация доводчиков / держателей. На самозакрывающихся дверях запрещены механические устройства с функцией фиксации в открытом положении и рычаги с функцией фиксации в открытом положении. Двери с поверхностными доводчиками, оснащенными перечисленным фиксирующим устройством (например, электромагнитным расцепителем), также предотвращают проникновение токсичных газов и дыма.Эти устройства активируются электронными датчиками, которые обнаруживают дым и / или продукты сгорания.

10 Фурнитура — пары дверей

Пары дверей для номинальных проемов предъявляют особые требования к оборудованию.

10.1 Петли и запорные устройства

Для пар дверей с маркированными проемами требуются стальные петли на шарикоподшипниках или перечисленные неразрезные петли. Запорные устройства требуются на обеих створках пары дверей, за исключением комнат с механическим оборудованием, где запирающее устройство может быть исключено из неактивной створки, если это разрешено уполномоченным органом.

10.2 Фиксатор

10.2.1 Активное полотно пар дверей

Для активной створки пары дверей может потребоваться маркированное оборудование для пожарного выхода или любая маркированная защелка, которая должна открываться одной очевидной операцией со стороны выхода.

10.2.2 Неактивное полотно пар дверей

Местные нормы и правила могут допускать использование болтов, устанавливаемых заподлицо или на поверхность, для фиксации неактивной створки пар дверей, используемых в качестве входов в помещения с оборудованием или в подобных ситуациях.IBC требует, чтобы неактивная створка не имела ручки или другого видимого оборудования, которое подразумевает средства выхода.

Маркированные устройства для пожарных выходов являются обязательными для выходов, если местные власти не дадут специального разрешения на использование маркированных самораспаковывающихся и запирающих устройств, таких как автоматические болты смыва на неактивной створке. Функция саморазблокировки должна работать только тогда, когда активная створка открыта.

10,3 Двойные выходные пары

Двустворчатые пары дверей с двойным выходом должны оснащаться только вертикальными стержневыми противопожарными устройствами на обеих створках.Вертикальные стержневые устройства могут быть установлены на поверхность или скрыты.

10,4 Астрагалс

Нанесение астрагалов на пары дверей зависит от опубликованных списков производителей дверей. Пары дверей, для которых требуется астрагал, должны иметь по крайней мере одну, которая выступает минимум на 3/4 дюйма за край двери, к которой прикреплен астрагал. Пары дверей, которые находятся на необходимом пути выхода, не могут быть оборудованы астрагалом, препятствующим свободному использованию любой створки.Астрагал внахлест нельзя использовать на парах дверей, которые качаются в одном направлении с устройствами выхода вертикальных стержней на обеих створках пары.

В некоторых ситуациях может потребоваться координатор, чтобы позволить неактивному листу закрываться раньше, чем активный лист. Это обеспечивает правильное запирание пар дверей. Некоторые производители могут поставлять маркированные пары дверей с открытой защелкой без астрагала, что устраняет необходимость в координаторах.

11 Маркировка продукции

Существует несколько материалов и способов крепления пожарных этикеток, одобренных признанными агентствами по маркировке.К ним относятся сталь, латунь, алюминий и неметаллические материалы, такие как фольга и майлар. Металлические этикетки прикрепляются сварными швами, заклепками, винтами или клеем. Неметаллические этикетки могут быть прорезаны под штампом или защищены от несанкционированного доступа с клейкой обратной стороной. После нанесения, если будет предпринята какая-либо попытка удалить этикетку, она разорвется, что укажет на подделку. Тисненые металлические этикетки и тиснения, непосредственно наносимые на двери и рамы, могут быть окрашены при условии, что знак агентства по листингу и вся информация о листинге читаемы.

Знак маркировочного агентства должен быть нанесен на все ярлыки, наносимые на огнестойкие двери и рамы. Знак агентства или производитель не обязательно должны совпадать на дверях, рамах и фурнитуре. Этикетки расположены на краю двери между верхними и средними петлями. Таблички расположены на пазе рамы между верхними и средними петлями. Этикетки могут быть расположены на верхней части двери или в верхней части рамы, если есть помехи в оборудовании (например, передача электроэнергии, неразрезные петли, дымовые заглушки), которые могут закрывать этикетку.

Знаки пожарной безопасности на дверях и рамах не предназначены для защиты от пожара. Этикетка указывает на то, что проем защищен правильно сконструированной стальной дверью и рамой.

12 Методы испытаний на огнестойкость

Существует два основных метода испытаний на огнестойкость, которые используются для определения огнестойкости дверей. Первый — это ANSI / UL 10B и называется нейтральным давлением; второй — ANSI / UL 10C и называется положительным давлением.

Разница между двумя методами испытаний заключается в расположении плоскости нейтрального давления в испытательной печи.В конце 1990-х годов метод испытаний, требуемый строительными нормами, был изменен на метод испытания на положительное давление. Это изменение было принято Международным строительным кодексом (IBC) для распашных противопожарных дверей.

Противопожарные двери, требующие тестирования для любого метода, могут быть указаны путем вызова метода тестирования или указания того, что продукт должен соответствовать определенному разделу модельных строительных норм.

13 Контроль дыма и тяги

Двери, которые открываются в коридоры, которые используются для выхода, могут потребовать наличия класса защиты от задымления и сквозняков.Узлы дымоудаления и контроля тяги проходят испытания на утечку воздуха в соответствии с UL 1784 и NFPA 105 и классификационные характеристики противопожарной защиты, как обсуждалось ранее.

13.1 Прокладки

Прокладки необходимы для того, чтобы двери прошли испытание на дымоудаление и тягу. Требование к прокладке также включает стыковку краев пары дверей. Прокладки, используемые в узле контроля дыма и тяги, должны быть огнестойкими и должны быть указаны для использования в узле контроля дыма и тяги. Нижнее уплотнение не требуется для узлов контроля дыма и тяги.

13.2 Маркировка

IBC требует, чтобы узлы контроля дыма и тяги имели опознавательный знак «S», который появляется на этикетке двери после почасовой оценки. Рамка не требует отметки «S».

14 Дымозащитные двери

IBC включает требование о дверях дымового барьера. Эти двери должны обеспечивать защиту от дыма и огня, как описано ранее в этом документе. IBC включает исключение для двойных выходных дверей, которые требуют, чтобы эти двери имели те же характеристики, что и противопожарные двери, за исключением того, что они имеют класс противопожарной защиты и самозакрывающиеся двери не требуются.Двойные выходные двери, используемые в дымовой преграде, используются в коридорах, пересекающих коридор.

15 Полевые модификации

Разъяснения для полевых модификаций были добавлены в NFPA 80 в 2007 году. Если продукт или компонент требует полевой модификации, то агентство, с которым был внесен этот продукт или компонент в список, должно быть предоставлено с описанием модификации. Агентству не нужно будет проводить полевую инспекцию, если они определят, что модификация не влияет на целостность и возможности противопожарной защиты проема.

16 Осмотр противопожарных дверей

NFPA 80 включил требование о ежегодных проверках противопожарных дверей в версию стандарта 2007 года. Владельцы зданий обязаны осмотреть все компоненты проема и задокументировать результаты. Регулировка и замена компонентов требуются, если проем не соответствует требованиям норм.

17 Ссылки

  1. ANSI / BHMA A156.1-2016 «Американский национальный стандарт на стыки и петли»
  2. ANSI / BHMA A156.3-2014, «Американский национальный стандарт для выходных устройств»
  3. ASTM E119-18ce1 «Стандартные методы испытаний на огнестойкость строительных конструкций и материалов»
  4. NFPA 80-2019 «Стандарт на противопожарные двери и другие средства защиты открывания»
  5. NFPA 105-2019, «Стандарт на установку дымовых дверных узлов и других средств защиты открывания»
  6. NFPA 252-2017 «Стандартные методы огнестойких испытаний дверных узлов»
  7. NFPA 257-2017 «Стандартные методы огневых испытаний оконных и стеклянных блоков в сборе»
  8. Стандарт безопасности Underwriters Laboratories ANSI / UL 9 «Стандарт огнестойкости оконных сборок», 8-е издание, 2 июля 2019 г., исправления до 13 февраля 2015 г. включительно.
  9. Стандарт безопасности Underwriters Laboratories ANSI / UL 10B «Стандарт огнестойких испытаний дверных узлов», 10-е издание, 7 февраля 2008 г., редакции до 16 февраля 2015 г. включительно
  10. Стандарт безопасности Underwriters Laboratories ANSI / UL 10C «Стандарт на« испытания на огнестойкость дверных узлов положительным давлением », 3-е издание, 9 июня 2016 г.
  11. Стандарт безопасности Underwriters Laboratories ANSI / UL 263, «Огнестойкие испытания строительных конструкций и материалов», 14-е издание, 21 июня 2011 г., редакции до 2 марта 2018 г. включительно
  12. Стандарт безопасности Underwriters Laboratories ANSI / UL 305, «Стандарт для оборудования для экстренной помощи», 6-е издание, 12 июля 2012 г., исправления до 22 марта 2017 г. включительно.
  13. Стандарт безопасности Underwriters Laboratories ANSI / UL 1784, «Стандарт для испытаний на герметичность дверных узлов и других средств защиты проемов», 4-е издание, 17 февраля 2015 г.
  14. Международный строительный кодекс, 2015 г.

Противопожарные двери: Firesafe.org.uk

Здания разделены на отсеки, чтобы предотвратить распространение огня из одной области в другую. Эти отсеки обычно соединены противопожарными дверями, чтобы обеспечить движение транспорта вокруг здания. Противопожарные двери выполняют две важные функции при пожаре; в закрытом состоянии они образуют преграду, препятствующую распространению огня, а в открытом состоянии служат средством эвакуации.

Хорошо спроектированная деревянная противопожарная дверь замедлит распространение огня и дыма, не создавая слишком больших препятствий для передвижения людей и товаров.

Следовательно, каждая противопожарная дверь должна действовать как барьер для прохождения дыма и / или огня в различной степени в зависимости от ее расположения в здании и опасности возгорания, связанной с этим зданием.

Основными категориями противопожарных дверей являются противопожарные двери FD30 и FD60, обеспечивающие защиту от огня в течение 30 и 60 минут.

Сертификационные испытания деревянных противопожарных дверей

Чтобы определить рейтинг противопожарных дверей FD, производители оценивают свои противопожарные двери, подвергая их испытательной процедуре, как указано в BS 476-22: 1987 или BS EN 1634-1: 2014.Испытания проводятся на полных комплектах противопожарных дверей: т.е. противопожарная дверь и дверная коробка со всем необходимым оборудованием (например, замки, защелки, петли и т. д.). Дверной гарнитур, как его еще называют, закреплен в стене, что свидетельствует о его практическом использовании. Процедура испытания полностью описана в Стандарте и состоит из воздействия на одну сторону двери тепловых условий, ожидаемых при пожаре, при одновременном наблюдении за дверью на предмет устойчивости и целостности. Стандарт требует, чтобы испытания проводились с верхней частью двери под небольшим положительным давлением, чтобы моделировать условия, которые могут возникнуть при пожаре.Он также обеспечивает объективный метод определения потери целостности противопожарной двери с помощью прокладки из горючего волокна на неэкспонированной стороне двери, чтобы увидеть, когда она воспламеняется. Поскольку противопожарные двери следует испытывать с каждой стороны, чтобы установить их работоспособность при воздействии огня на обе стороны, требуются два образца. Разумно предположить, что все противопожарные двери и дверные коробки, изготовленные в соответствии с той же спецификацией, что и два образца дверей и рам, в этом случае будут иметь одинаковые огнестойкие свойства.

Противопожарные двери — двери для эвакуационных целей Целостность
Минуты [1]
Стабильность
Минуты [2]
Получасовая огнестойкость 30 30
Одночасовая огнестойкость 60 60

[1] Считается, что нарушение целостности происходит, когда появляются трещины или другие отверстия, через которые может проходить пламя или горячие газы, или когда пламя возникает на неэкспонированной поверхности.

[2] Считается, что нарушение устойчивости происходит при разрушении образца.

В то время как противопожарные двери испытываются вместе с коробкой противопожарных дверей и сертифицируются как комплект противопожарных дверей, производители противопожарных дверей обычно продают сертифицированные противопожарные двери сами по себе для использования с каркасами, которые должны быть изготовлены установщиком из древесины. Спецификация рамы либо отправляется вместе с дверью, либо доступна на веб-сайте соответствующей схемы сертификации противопожарных дверей.Эти противопожарные дверные полотна также можно использовать при замене противопожарных дверей, которые были повреждены, или там, где требуются дополнительные функции, такие как обзорные панели и т. Д. Производители противопожарных дверей также обычно отправляют противопожарные дверные рамы самостоятельно с сертификацией.

Противопожарные двери класса выше FD6O редко используются на путях эвакуации или для защиты людей, но могут быть обнаружены там, где важна сохранность имущества, например области хранения данных, из которых невозможно удалить документы в случае пожара.Некоторые из этих дверей имеют вид дерева, но могут быть изготовлены с минеральной сердцевиной. Для определения таких дверных комплектов может потребоваться помощь специалиста.

Обозначение противопожарных дверей

Сертифицированные противопожарные двери

Производители могут сертифицировать комплекты противопожарных дверей как для идентификации, так и для гарантии их работоспособности в случае пожара. Первым шагом производителя является создание комплекта противопожарных дверей, разработанного в соответствии со спецификациями, которые, по их мнению, будут противостоять возгоранию в течение определенного периода времени.Затем этот дверной комплект будет протестирован утвержденным центром испытаний на огнестойкость, и, если он будет принят, любые дверные комплекты, изготовленные в соответствии с этой спецификацией, могут быть рассмотрены для сертификации.

После утверждения сертификации каждый дверной комплект аналогичной конструкции будет идентифицирован этикеткой с указанием производителя, даты изготовления и установленной огнестойкости данного типа двери. Эта идентификационная табличка обычно прикрепляется к верхнему краю двери. Заглушка с цветовой кодировкой может быть вставлена ​​в дверь вместо этикетки или в дополнение к ней.Для больниц противопожарные двери имеют диск в верхней части каждой стороны двери, показывающий заданные противопожарные характеристики в соответствии с Техническим меморандумом о здравоохранении (HTM) 58.

Идентификационные знаки иногда могут быть удалены или закрашены во время установки или регулировки комплекта противопожарных дверей, но, если работа была профессионально выполнена под эгидой Программы аккредитованных BWF / FIRAS установщиков противопожарных дверей, вероятность этого может избегать. Сертифицированные системы противопожарных дверей имеют две ассоциации, а именно:

Схема противопожарных дверей Британской федерации деревообработки

Британская федерация деревообработки (BWF) — еще одна крупная организация, которая предоставляет рейтинги противопожарных дверей.Классы огнестойкости BWF для узлов противопожарных дверей указываются в минутах с префиксом «FD»: например, FD30 означает 30-минутную противопожарную дверь или комплект противопожарных дверей; Другими словами, такой, который предлагает как минимум 30-минутную защиту от пожара.

Наиболее часто указываемые уровни целостности:

  • FD30 — 30 минут
  • FD60 — 60 минут
  • FD90 — 90 минут
  • FD120 — 120 минут

В рамках шагов, предпринимаемых BWF для упрощения идентификации противопожарных дверей и устранения путаницы в технических характеристиках, существующий рейтинг FD20 больше не доступен.

TRADA Q-Mark схема противопожарной двери

Деревообрабатывающая ассоциация BM TRADA использует систему, известную как Q-Mark, в которой в дверь вставляется серия цветных заглушек, чтобы указать тип противопожарной двери, детали элемента, объем сертификации во время спецификации и установки, а также историю обслуживания.

Для получения более подробной информации посетите веб-сайт BM TRADA по адресу www.bmtrada.com. Информация о цветовом кодировании резюмируется на ламинированной пластиковой карточке, которую можно бесплатно получить в BM TRADA: контактные запросы @ bmtrada.com.

Противопожарные двери номинальные

Номинальные противопожарные двери — это дверные комплекты, которые не сертифицированы, но, по мнению эксперта, будут сдерживать пожар в течение определенного периода времени. Определить номинальные противопожарные двери очень сложно, но есть ряд подсказок, которые могут указывать на то, что дверь является номинальной противопожарной дверью. Сертифицированная противопожарная дверь, которая устанавливается в существующую несертифицированную раму, в лучшем случае может быть только номинальной противопожарной дверью, и установщик несет ответственность за оценку пригодности рамы.

Противопожарные дверные блоки, в которых противопожарное дверное полотно устанавливается вместе с новой рамой, построенной установщиком из рыхлой древесины, могут быть только номинальной противопожарной дверью, и, опять же, установщик несет ответственность за то, чтобы все компоненты были подходящими, и что рама соответствовала. руководство производителя противопожарных дверей. При этом сборки противопожарных дверей были традиционным способом установки противопожарных дверей в Великобритании.

Ваша дверь противопожарная?

Более старые панельные двери, особенно если их толщина меньше 44 мм, вряд ли будут FD30.Однако их можно было модернизировать или модифицировать для достижения стандарта огнестойкости. В наши дни вы можете найти сертифицированные панельные противопожарные двери с деревянными поверхностями, которые подходят для традиционных домов.

Полые двери заподлицо, использующие ящик для яиц или аналогичную конструкцию, не относятся к категории FD30. Об этом можно судить по весу двери, потому что противопожарные двери намного тяжелее полых. Чтобы проверить вес двери, вместо того, чтобы снимать ее, вы можете отсоединить доводчик и повернуть дверь между большим и указательным пальцами.Это дает хорошее представление о весе двери. Таким методом достаточно легко обнаружить пустотелые двери.

Противопожарные двери будут оборудованы устройствами автоматического закрывания (доводчиками противопожарных дверей). Подпружиненные самозакрывающиеся петли и скрытые дверные доводчики Perko с цепями также могут быть очевидны.

Из-за веса противопожарной двери и предотвращения ее деформации противопожарные двери обычно оснащаются тремя петлями для противопожарных дверей. Однако текущий стандарт BS EN допускает использование двух петель при определенных обстоятельствах.К противопожарной двери может прилагаться документация, дающая вам всю необходимую информацию. К сожалению, поскольку не существует стандартного метода идентификации противопожарных дверей, кроме схем противопожарных дверей Q-Mark или CERTIFIRE, по-прежнему может потребоваться настаивание на письменном доказательстве того, что дверь соответствует всем необходимым стандартам, например, сертификат испытаний.

Уплотнения для противопожарных дверей или противопожарные и дымовые уплотнения

Вспучивающиеся уплотнения для противопожарных дверей должны быть установлены на стойках и головке огнестойкого дверного проема.
Эти уплотнения вставляются в пазы, вырезанные в двери или раме, или, альтернативно, могут устанавливаться на поверхность. Как только температура в области полосок превышает 200 ° C, обычно через 10-15 минут после начала пожара, уплотнение набухает и закрывает зазоры между дверью и коробкой.

  • Поскольку распространение дыма представляет собой даже большую угрозу для жизни и имущества, чем пламя, особенно на ранних стадиях пожара, противопожарные двери, возможно, также должны быть оснащены уплотнением для «холодного дыма», чтобы предотвратить проникновение дыма вокруг двери. края (такие противопожарные двери будут обозначены как противопожарные двери FDs).Исключения составляют случаи, когда утечка дыма необходима для раннего обнаружения пожара.
    Доступны комбинированные дымовые и вспучивающиеся уплотнения.

Не все вспучивающиеся материалы действуют одинаково. Уплотнения низкого давления расширяются во всех направлениях, но мало помогают двери в сопротивлении деформации под огнем. Некоторые уплотнения высокого давления оказывают давление в основном в одном направлении и обеспечивают некоторое сопротивление деформации дверного полотна при пожаре. Другой тип вспучивающегося материала, доступный в различных классах, действует во всех направлениях и создает некоторое давление.Уплотнения противопожарных дверей активируются при температурах, превышающих выживаемость человека. Ниже приводится информация о типе или размере вспучивающегося противопожарного уплотнения дверцы, которое следует использовать.

Тип противопожарной двери

Вспучивающиеся уплотнения

Вспучивающиеся противопожарные и дымовые заглушки

30/30 Дверь одинарного действия

30/30 Дверь двойного действия

30/30 Двойные пары дверей

60/60 Дверь одинарного действия

60/60 Дверь двойного действия

20 мм x 4 мм

(с обеих сторон и сверху)

20 мм x 4 мм

(с обеих сторон и сверху)

60/60 Двойная пара дверей

20 мм x 4 мм на одной центральной стойке

20 мм x 4 мм на другой стойке, головках и задних краях

Большинство современных уплотнений для противопожарных дверей объединяют в себе вспучивающиеся элементы и элементы холодного дыма.

Канавки должны быть немного шире, чем уплотнения, чтобы можно было предварительно покрасить и усадку древесины.

Примечание: — Желательно узнать у производителей противопожарных дверей, какой тип уплотнения использовать.

Огнестойкое остекление

Остекление может варьироваться от небольшого смотрового окна в двери до застекленного экрана для максимального пропускания света и безопасности. Обычное стекло трескается под воздействием тепла и может довольно рано выпасть при пожаре.Огнестойкое стекло может выдерживать воздействие тепла при испытании на огнестойкость в течение не менее 60 минут, прежде чем оно достигнет температуры, достаточной для его размягчения. Это происходит главным образом потому, что при использовании прозрачного остекления FR почти 50% падающего тепла передается через стекло за счет излучения.

Размер стекла и способ его удержания являются важными факторами, влияющими на его целостность. Когда температура приближается к точке размягчения, большой лист будет иметь тенденцию разрушаться раньше, чем меньший.На неэкспонированной поверхности отбортовка, удерживающая стекло, подвергается воздействию лучистого и проводимого тепла через стекло и конвекционных потоков в верхней части стекла.

При этом температура может повыситься настолько, что примерно через 20 минут произойдет возгорание деревянных бусинок. Чтобы отсрочить возгорание валика до 30 минут, необходимо либо обеспечить защиту путем пропитки поверхностного покрытия или покрытия поверхности из негорючего материала, либо установить огнестойкое стекло, закрепленное с помощью системы огнестойкого остекления.Это будет надежно удерживать стекло на месте при нормальном использовании, но в случае пожара позволяет вспучивающемуся материалу расширяться, тем самым закрепляя и изолируя стекло и защищая окружающую древесину.

Для более длительного использования противопожарной защиты необходима улучшенная система удержания остекления. Стеклянная панель должна быть небольшого размера, а метод крепления должен обеспечивать исключение прямого пути для переноса горячих газов.

Для получения более подробной информации посетите Федерацию стекла и остекления и загрузите Руководство по передовой практике огнестойкого остекления.


Модернизация существующих дверей

Несколько лет назад было принято улучшать характеристики существующих дверей до получасовых противопожарных или противопожарных стандартов, хотя в некоторых случаях было более экономичным заменить дверь, чем переделывать ее. Двери обычно были панельного типа или с легким сердечником заподлицо толщиной около 44 мм: они требуют облицовки со стороны риска негорючей доской.

В настоящее время принято устанавливать новые противопожарные двери и противопожарные дверные комплекты, а не модернизировать их, но это не всегда вариант, как, например, в случае исторических / памятников архитектуры.

В наши дни вы можете настроить и заказать целые противопожарные двери с 30-минутной (FD30) или 60-минутной (FD60) защитой онлайн. Эти противопожарные двери могут быть выполнены с рамой или без нее.

Пригодность дверей к апгрейду.

Без рамы, пустотелый, заподлицо Слишком легкий и несущественный
Пустотелый каркас, заподлицо
В раме, сплошной сердечник, заподлицо Если сердцевина из льняного картона, дерева или массивной ДСП
На выступах и скобах Недостаточная толщина по краям для размещения вспучивающегося уплотнения
В раме, выступах и скобах Да (только 20 минут) Чрезвычайно зависит от соединений и креплений
В раме, сплошные со сплошными панелями Зависит от толщины, минимум 44 мм и конструкции панели
Обрамленная, сплошная, с остекленными панелями Зависит от толщины, минимум 44 мм и типа / способа установки остекления

Методы модернизации

Не существует универсального метода модернизации существующих дверей, и выбранное решение будет зависеть от конструкции двери, состояния, ситуации и требований заказчика.Методы, которые успешно использовались в прошлом, включают:

Облицовка дверного полотна негорючей доской

Это один из самых простых способов обновления, хотя он дает визуально непривлекательный результат. Однако некоторые авторитеты в области наследия одобряют его, поскольку это обратимый процесс; удаление облицовки возвращает створку в исходное состояние. При использовании облицовки следует наносить симметрично на каждую поверхность (обратите внимание, что увеличенная толщина и вес могут повлиять на характеристики дверной коробки и фурнитуры).

Сэндвич-панели

Для дверей с панелями самым слабым местом обычно является сама панель. Во многих случаях древесина будет иметь толщину менее 10 мм в самом тонком месте. Один из методов модернизации — удалить панели, разделить их по толщине и вставить многослойный материал — либо соответствующий вспучивающийся лист, либо негорючий картон. Это сложнее, чем другие подходы, но позволяет сохранить исходную отделку, что может быть важно для проектов наследия.

Вспучивающаяся бумага

Вспучивающуюся бумагу и картон можно использовать выборочно для защиты уязвимых участков, таких как закрытые участки дверей с панелями. Толщина нанесения зависит от толщины бумаги, но может быть облицована шпоном для восстановления деревянного покрытия.

Вспучивающиеся краски и лаки

Вспучивающиеся краски и лаки доступны для использования на деревянных огнестойких дверных проемах, где требуется максимальная 30-минутная целостность.Эти продукты требуют чрезвычайно специфических методов нанесения и зависят от основного состояния конструкции дверного проема. Следует проявлять особую осторожность, чтобы гарантировать, что данные полномасштабных испытаний продукта доступны и подходят для рассматриваемого приложения.

Вполне вероятно, что в сочетании с любыми из этих мер потребуются другие меры по модернизации.

Противопожарные двери Мебель и скобяные изделия

Важным аспектом обеспечения соответствия противопожарных дверей требуемому стандарту является установка сертифицированной дверной фурнитуры или фурнитуры, на которую во многих случаях не обращают внимания.Если вы перейдете на нашу страницу Противопожарная дверная фурнитура и скобяные изделия, вы найдете подробное описание всей дверной фурнитуры, подходящей для противопожарных дверей, и соответствующих стандартов.

Ремонт противопожарных дверей

Противопожарные двери — это продукты, которые обеспечивают спасение жизни и имущества в случае пожара. Важно, чтобы они регулярно проверялись и обслуживались, чтобы они могли работать с максимальной эффективностью в единственном и единственном случае, когда от них требуется.

Дверные блоки, оборудованные фиксирующими устройствами или доводчиками без поворотного механизма, следует закрывать ежедневно, особенно на ночь, когда существует вероятность низкой заполняемости здания. В загруженных круглосуточно и без выходных зданиях (например, в больницах) противопожарные двери следует закрывать не реже чем раз в неделю. Все противопожарные двери должны эффективно закрываться под любым углом открывания, используя только дверной доводчик.

Двери могут не закрываться по ряду причин: —

  • Посторонние тела или другие предметы могут закрывать дверь.
  • Дымовые заглушки могут быть неправильно установлены или повреждены.
  • Если установлена ​​защелка, возможно, она неисправна или требует смазки.
  • Устройство закрывания может нуждаться в регулировке, но это следует делать только в крайнем случае и очень осторожно, чтобы дверь можно было открыть без излишнего усилия.

Вспучивающиеся уплотнения следует проверять регулярно, не реже чем через 6 месяцев, а поврежденные или отсутствующие уплотнения заменять. Чтобы сохранить заданный потенциал производительности, заменяемые уплотнения должны быть той же марки, размера и типа, что и исходные.Однако любое вспучивающееся уплотнение того же размера, что и оригинал, лучше, чем его отсутствие.

Механические элементы, такие как петли, замки, защелки, доводчики, напольные пружины и т. Д., Могут со временем изнашиваться. Условия технического обслуживания должны соответствовать рекомендациям поставщика оборудования, если они известны. В противном случае замки и защелки могут нуждаться в периодической легкой смазке.

В некоторых петлях используются самосмазывающиеся подшипники, которые не нуждаются в дополнительной смазке.

Если необходимо заменить изношенное оборудование на противопожарной двери, основные элементы должны быть заменены изделиями той же спецификации, что и оригинал, где это возможно.В противном случае петли, защелки, замки, заподлицо болты, доводчики и другие элементы несущего или крепежного оборудования должны быть того же типа и размера, что и оригинальные элементы, и должны быть испытаны для использования в деревянных дверных наборах с огнестойкостью с требуемыми характеристиками. . Фурнитура, которая была успешно протестирована для металлических дверных проемов, может не подходить для использования с деревянными дверными проемами. Вспучивающиеся прокладки могут использоваться под лезвиями петель, замками / защелками для концевых пластин, ответных планок и / или с более тесными фитингами и в углублениях для болтов заподлицо.Эти прокладки в идеале следует заменить, если возможно, на прокладки из того же материала; в качестве альтернативы, если они не повреждены, их следует сохранить и повторно использовать с новыми фитингами. Вспучивающиеся прокладки или мастики, используемые для этих целей, обычно относятся к типу низкого давления.

Избыточное оборудование следует осторожно удалить.

Насколько большими должны быть зазоры вокруг противопожарных дверей?

В руководстве по передовой практике указано, что зазоры по бокам и сверху деревянной противопожарной двери должны составлять от 2 до 4 мм.Вы можете измерить зазор с помощью простого щупа. Safelincs бесплатно предоставляет щупы по запросу.

Под противопожарной дверью традиционно приемлем зазор в 8 мм, хотя для противопожарных дверей, которые необходимы для ограничения распространения холодного дыма, допускается установка только 3 мм с уплотнением порога, если зазор больше.

Сколько можно отрезать противопожарную дверь?

Ничего не должно быть разрезано сверху, и сертификационная этикетка должна оставаться нетронутой.По бокам обычно допускаются небольшие изменения от 1 до 3 мм. Однако это количество различается в зависимости от модели противопожарной двери, и вам нужно спросить у производителя максимальное количество, прежде чем начинать удаление материала.

Украшение

Неглазурованные участки створок противопожарных дверей обычно не требуются для обеспечения определенного поверхностного распространения пламени и, следовательно, могут быть декорированы по желанию. Нет никаких доказательств того, что перекраска термоактивируемых уплотнений оказывает какое-либо пагубное влияние на способность уплотнений работать эффективно.Перекрашивание уплотнений дает некоторые преимущества, поскольку они с меньшей вероятностью впитывают атмосферную влагу. Однако существуют ограничения на количество краски, которое можно наносить без риска выхода из строя уплотнения. Рекомендуется ограничить нанесение краски максимум пятью слоями обычной масляной краски или лака. При подготовке каркаса к косметическому ремонту следует избегать использования термических или химических съемников, если используются вспучивающиеся уплотнения. Если уплотнения повреждены в результате любого из этих процессов, их следует заменить.Если штапики были окрашены вспучивающейся краской, необходимо перекрашивать их аналогичной краской. Дополнительная литература: BS 8214: 2016 Свод правил по сборке противопожарных дверей, пункт 14 Украшение

Британские стандарты

Ниже приводится список документов, относящихся к деревянным противопожарным дверям BS 476: — 20: 1987 Испытания на огнестойкость строительных материалов и конструкций. Методы определения огнестойкости элементов конструкции (общие принципы)

BS 476 — 22: 1987 Огнестойкие испытания строительных материалов и конструкций.Методы определения огнестойкости ненесущих элементов конструкции

BS 476: — 23: 1987 Огнестойкие испытания строительных материалов и конструкций. Методы определения вклада компонентов в огнестойкость конструкции

BS 476: — 31.1: 1983 Огнестойкие испытания строительных материалов и конструкций. Метод измерения проникновения дыма через дверной проем и узлы ставен — метод измерения в условиях температуры окружающей среды.

BS 8214: 2016 Практические правила сборки противопожарных дверей

BS EN 1634-1: 2014 Испытания на огнестойкость и противодымность дверных, ставен и открываемых оконных узлов и элементов строительной фурнитуры.Испытания на огнестойкость дверей, ставен и открывающихся окон, которые являются альтернативой BS 476 — 22: 1987

Дополнительная информация

Building Research Establishment (BRE) выпустили исследовательские документы под названием BRE Digests, а также один документ о противопожарных дверях. Дайджесты BRE доступны в BREbookshop.

Если вам требуется более подробная информация, перейдите в Ассоциацию производителей архитектурных и специализированных дверей и загрузите Руководство ASDMA по лучшей практике для деревянных противопожарных дверей.

Схема проверки противопожарных дверей (FDIS) предоставляет профессионалам интерактивную образовательную программу, ведущую к получению диплома по противопожарным дверям, а также возможность стать сертифицированным инспектором противопожарных дверей. Инспекторы FDIS помогут тем, кто несет юридическую ответственность за пожарную безопасность, обеспечить безопасное функционирование противопожарных дверей.

Теги: fd30 fd60 fds30 противопожарные дверные комплекты противопожарные двери противопожарные дверные комплекты

Категории: Противопожарное оборудование

14 марта 2011 г. [Последнее обновление: 9 апреля 2021 г.]

Центр CE — Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

, 25 августа 2021 г., 14:00 EDT

, 26 августа 2021 г., 14:00 EDT

Эти проекты используют доступ к природе как часть процесса исцеления

, 31 августа 2021 г., 14:00 EDT

7 сентября 2021 г., 14:00 EDT

Модернизация салона кабины в крупных проектах

9 сентября 2021 г., 14:00 EDT

9 сентября 2021 г., 14:00 EDT

15 сентября 2021 г., 14:00 EDT

16 сентября 2021 г., 14:00 EDT

22 сентября 2021 г., 11:00 EDT

30 сентября 2021 г., 14:00 EDT

Как кожа и отделка делают металлические композитные материалы визуально и функционально прочными

5 октября 2021 г., 14:00 EDT

Материалы и стратегии для создания безопасного и комфортного отдыха на свежем воздухе

Экологичное решение для борьбы с изменением климата, объединяющее солнечные батареи с изолированными металлическими панелями

Основные факты о противопожарных дверях

Основной причиной установки противопожарных дверей в зданиях, конечно же, является спасение жизней и имущества в случае пожара.В 2018 году в Великобритании в результате пожара погибло 334 человека (в том числе 71 в Гренфелле). Важно, чтобы противопожарные двери замедляли распространение огня, поэтому необходимо соблюдать осторожность как при покупке, так и при установке противопожарных дверей.

Противопожарные двери

могут сильно различаться по дизайну: от функциональных дверных заготовок до привлекательных массивных и застекленных конструкций. Самым распространенным типом противопожарных дверей является FD30, противопожарная дверь, которая прослужит минимум 30 минут при пожаре. Противопожарные двери FD60 (60 минут) чаще всего используются в коммерческих помещениях.

Как установить противопожарную дверь

Когда требуются противопожарные двери?

В основном, везде, где может начаться пожар, рекомендуется использовать противопожарную дверь. Например, двери, ведущие из: кухни; холл с камином и телевизором; или любое помещение с электрическим оборудованием или легковоспламеняющимися предметами.

Строительные нормы и правила для жилых домов определяют, когда следует использовать противопожарные двери, и ключевые области:

  • Если в двухэтажном доме есть дверь, ведущая из встроенного гаража в дом, это должна быть противопожарная дверь.
  • В новостройках или отремонтированных домах от 3 этажей и более, включая переоборудование чердаков, в каждую жилую комнату за пределами лестничной клетки должны быть установлены противопожарные двери FD30.

Местные советы выдают разрешение на строительство и отвечают за соблюдение строительных норм через инспекторов здания. Архитектор, который определил проект, является лучшим первым лицом, с которым можно связаться по поводу требований и правил противопожарных дверей. Для получения дополнительной информации прочтите наш блог. Нужны ли мне противопожарные двери в моем доме?

Правила в отношении коммерческой собственности существенно отличаются, и очень редко в коммерческом здании нет противопожарных дверей.

Строительство противопожарной двери

Противопожарные двери

FD30 (30 минут) обычно имеют толщину 44/45 мм, в отличие от стандартной толщины двери 35/40 мм, противопожарные двери FD60 (60 минут), наиболее часто используемые в коммерческих помещениях, обычно имеют толщину 54 мм. Специально сконструированные противопожарные двери могут иметь срок службы 4 часа и более.

Большинство противопожарных дверей имеют прочную конструкцию, которая может включать: ДСП, льняную плиту, магнитную плиту и массивную древесину. Сборка противопожарной двери может сильно различаться, некоторые имеют: деревянный каркас вокруг сердцевины с ламинированным шпоном; другие имеют выступ (толщиной 5-20 мм) вокруг сердцевины с облицовкой сверху; а в некоторых случаях облицовка из фанеры, шпона или МДФ приклеивается к сердцевине без обрамления и кромок.Не существует предпочтительного метода строительства, пока достигается желаемая огнестойкость.

Как работают противопожарные двери?

Противопожарная дверь должна быть оснащена одобренными вспучивающимися полосами, которые играют решающую роль в достижении класса противопожарной двери. Под воздействием тепла вспучивающиеся полосы расширяются и закрывают зазор между краем двери и рамой. Вспучивающиеся уплотнения могут быть установлены внутри дверной коробки или проделаны в кромке двери. Рекомендации относительно вспучивающихся полосок можно получить из отчета об испытаниях, который мы можем предоставить.

Материал, из которого изготовлена ​​дверная коробка (например, древесина хвойных пород, твердая древесина или МДФ), а также размеры ее сечения должны соответствовать требуемым стандартам. Кроме того, необходимое оборудование (скобяные изделия) также должно иметь собственное индивидуальное испытательное свидетельство, подтверждающее его соответствие назначению.

Противопожарные двери — доказательство работоспособности

Все противопожарные двери должны иметь соответствующее подтверждение работоспособности в соответствии с номинальными характеристиками, которые они имеют. Протестировано одобренным UKAS органом согласно BS 476, часть 22, или европейскому эквиваленту BS EN1634-1, на огнестойкость в течение минимум 30 минут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
