Rj 45 схема обжатия: Обжим витой пары RJ45 в картинках

Содержание

Обжим витой пары RJ45 в картинках

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

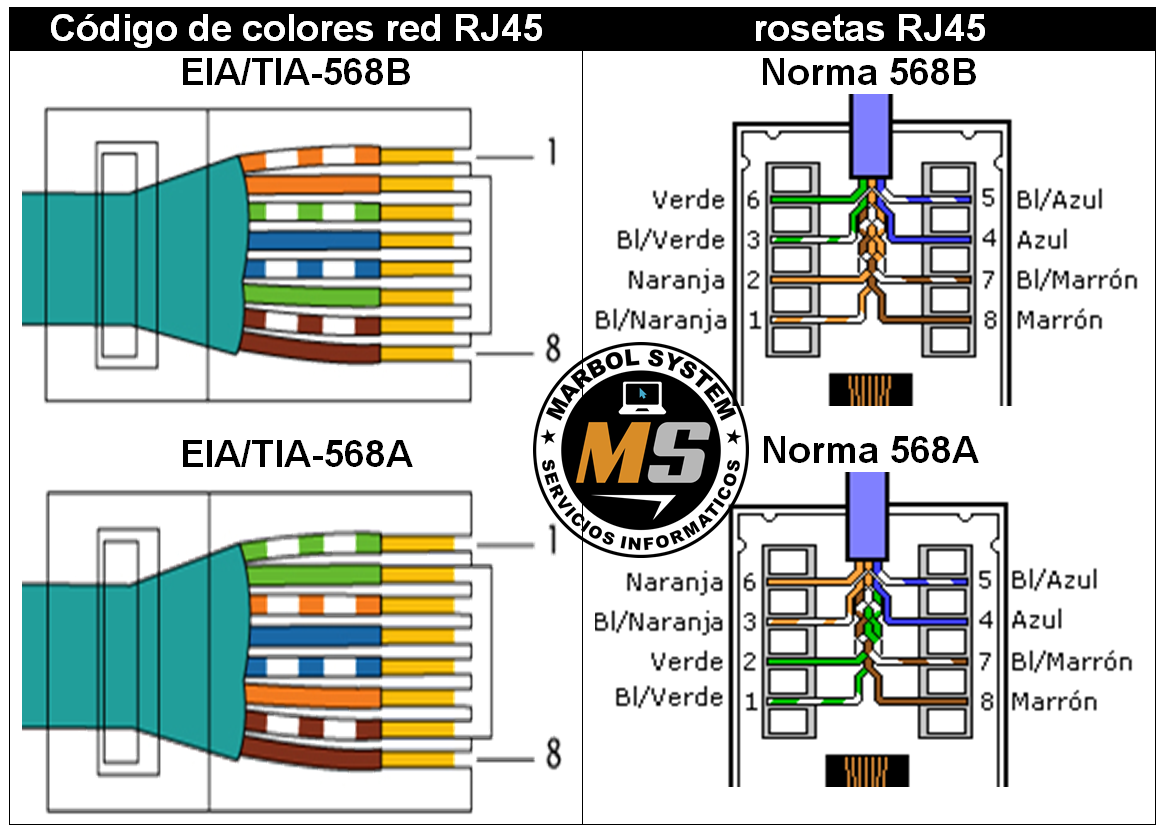

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.



Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Дата добавления:
7 лет назад

Просмотров: 2.6k

Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B  и он применяется очень часто. Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов.  Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по  EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:



Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP.  Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?











Кате-

гория

Полоса частот,

МГц

Применение Примечания
4 20 token ring, сейчас не используется кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5 100 Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T) 4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e 100

Fast Ethernet

(100BASE-TX),

Gigabit Ethernet

 (1000BASE-T)

4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6 250

10 Gigabit Ethernet

 (10GBASE-T)

неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6A 500

10 Gigabit Ethernet

(10GBASE-T)

состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7 600 10 Gigabit Ethernet (10GBASE-T) спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7A 1000

10 Gigabit Ethernet

 (10GBASE-T)

Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1 1600-2000

100 Gigabit Ethernet

(40GBASE-T)

В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Обжим витой пары. Схема распиновки RJ45 для 8 жил

Обжим витой пары — это основа основ при построении локальной сети. Для правильного выполнения обжима нам потребуется схема обжима 8 жильной витой пары (распиновка RJ45), витая пара, коннекторы RJ45, инструменты для обжима и снятия изоляции



Комплексное обучение системному администрированию — https://it-skills.online/courses/kompleksnoe-obuchenie-sistemnomu-administrirovaniyu

А теперь давайте перейдем к основам основ, это обжиму сетевого кабеля.

Для этого нам понадобится:

— сетевой кабель неэкранированная витая пара пятой категории

— инструмент для снятия изоляции

— обжимка

— коннекторы RJ45 — восьми контактный разъем, использующийся для подключения кабеля к сетевым платам Ethernet и к коммутирующему оборудованию

— схема расключения (на начальном этапе, когда обожмете штук 100, у вас эта схема будет на зубок заучена) Кстати её реально стоит выучить, так как в некоторых компаниях могут задать вопрос по этому поводу или попросить нарисовать схему обжима.

Для начала воспользуемся инструментом для снятия изоляции, если у вас такого нет, то можно воспользоваться канцелярским ножом, но опять же удостоверившись, что никакие провода не повреждены!!!

После снятия изоляции распрямляем все жилы и укладываем в порядке согласно схеме расшивки стандарта В

На практике применяются два варианта обжима кабеля — А и В.

Обрубаем концы обжимкой, чтобы были выравнены в одну линию.

Вставляем в коннектор (коннектор должен быть направлен контактами к вам)

Проверяем чтобы к каждому контакты подходило по одной жиле, а не по две, как это иногда бывает.

Обжимаем кабель механически поддавливая провод к коннкетору, чтобы не получилось так, что какая-то из жил не достала до контакта и таким образом контакт не воткнется в провод.

После обжима пробуем потянуть за провод, чтобы убедиться, что обжим крепкий и провод не вывалится из коннектора.

Аналогичным образом, с другой стороны.

То, что у нас в итоге получилось называется патч-корд. Т.е. провод который соединяет два сетевых устройства или сетевое устройство и розетку.

Могу сказать, что в 99% случаев вы будете использовать стандарт В. Но, если вы впервые в компании и вам нужно подключить рабочую станцию, посмотрите по какому стандарту подключены другие рабочие станции. Просто в моей практике было, когда мы подключали филиал банка и до ночи бились с подключением и оказалась, что монтажники с какого-то перепугу решили обжать всю сеть по стандарту А!!!

Распиновка RJ 45 — Обжим витой пары: схемы, способы подключения

В компьютерных сетях соединение между собой различных устройств осуществляется посредством специального разъема, известного как распиновка RJ 45 – Registered Jack. По-другому он называется сетевым коннектором и особым образом закрепляется на концах соединительного кабеля – витой пары. Далее рассмотрим и выберем подходящую цветовую схему, по которой распределяются проводники. При наличии минимальных знаний и практических навыков, обжимка витой пары доступна даже начинающим пользователям.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

  • Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
  • Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
  • Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
  • Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
  • Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

  • Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
  • Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
  • Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
  • Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

  • Кусачками или кримпером кабель RJ отрезается на необходимую длину.
  • С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
  • Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
  • Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
  • Ровные проводники вставляются в коннектор и задвигаются до упора.
  • Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
  • Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
  • Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

  • Наружная изоляция осторожно снимается ножом.
  • Провода раскладываются последовательно, в соответствии с выбранной схемой.
  • Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
  • Коннектор разворачивается отверстием к себе, защелкой вниз.
  • Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
  • Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
  • После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
  • По окончании нужно испытать работоспособность подключения.

Проверка

После монтажа проводной сети и обжима коннекторов, необходимо проверить работоспособность подключения. Для этой цели существуют специальные тестеры, состоящие из основного и дополнительного модулей. Коннекторы подключаются парой в каждый модуль и защелкиваются в своем гнезде. С лицевой стороны прибора находятся индикаторы.

Каждой жиле соответствует своя лампочка. Если все индикаторы загорелись зеленым, значит проводники обжаты правильно. Если же какая-то лампочка не горит или моргает красным цветом, процедуру обжима придется повторить.

Как правильно обжать витую пару по цветам

Цветовая схема обжима RJ 45 компьютер хаб для интернета

Эта схема чаще всего используется для интернета при подключении компьютеров к роутерам, свитчам и другим сетевым устройствам. Распиновка выполняется прямым способом по типу В, а последовательность проводов наглядно показана на рисунке. Обжим выполняется любым из способов, рассмотренных ранее.

Цветовая схема RJ 45 двух парного кабеля витая пара

Кабель, состоящий из двух витых пар намного дешевле обычного восьмижильного. С его помощью легко соединить почти все линии, предназначенные для интернета. Существуют различные варианты подключения по типам А и В. На представленном рисунке хорошо видно, что все подключения одинаковые, меняются только цвета, в зависимости от выбранной схемы.

Схема обжима RJ 45 компьютер компьютер

Соединение по схеме компьютер-компьютер требует перекрестного подключения по типу кроссовера. На рисунке хорошо видно, что левая сторона обжата по стандартной схеме, а с правой стороны провода поменялись местами. В результате, две цветовые схемы перекрестились и образовали кроссоверное соединение.

Следует отметить, что все рассмотренные схемы постепенно теряют свое значение. Современная технология Auto-MDIX, применяемая в сетевом оборудовании, позволяет автоматически установить тип обжатия и подстроиться под него. Поэтому все новые компьютеры могут свободно подключаться к любым устройствам без оглядки на цветовые раскладки кабелей.

Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT

Технология РоЕ отличается интеллектуальной схемой работы, позволяющей не только передавать информацию, но и снабжать оборудование необходимым питанием. Такая технология называется активной и соответствует стандартам 802. 3af, 802.3at.

Перед подачей питания к подключенному оборудованию, необходимо уточнить следующее:

  • Может ли устройство получать питание через витую пару. Если этой функции нет, то и напряжение к нему не будет поступать.
  • Номинальное напряжение оборудования. На основании данных источник сам подаст нужный ток.
  • Устройство должно быть потребителем электричества и находиться во включенном состоянии.
  • Возможные перегрузки на запитанном устройстве приведут к его отключению.

В представленной таблице хорошо видно, по каким жилам осуществляется передача. Для разных стандартов они будут отличаться:

  • Вариант 3af, тип А. Передача данных и питания происходит через жилы 1, 2, 3, 6. Провода 4, 5, 7, 8 не используются.
  • Вариант 3af, тип В. Питающее напряжение передается по жилам 4, 5, 7, 8. Для передачи информации задействованы остальные провода.
  • Вариант 3at. В нем применяется только тип В из предыдущей раскладки. Распиновка по типу А запрещается стандартом.

Схема обжима RJ 45 по цветам 4 провода для интернета

Подключение с четырьмя жилами, которое использует кабель ethernet, характеризуется прямой схемой. Этот вариант применяется в сетях с низкой скоростью – до 100 Мбит/с. Коннектор используется стандартный, но в самом кабеле в наличии всего 2 витые пары. За счет этого удается заметно снизить общую стоимость сети.

При прямом обжиме в коннекторе задействованы лишь контакты №№ 1, 2, 3 и 6. Используемые провода – с бело-оранжевого по зеленый (рисунок справа). В перекрестной распиновке провода вставляются в те же контакты, но порядок расстановки у них другой – с бело-зеленого по оранжевый (рисунок слева).

Цветовая схема обжима RJ 45 4 провода компьютер хаб

На рисунке видно, что прямое и кроссовое соединения отличаются цветом проводов, используемых для передачи данных. Во втором варианте они меняются местами, но подключаются к тем же контактам.

Схема обжима RJ 45 по цветам 4 провода компьютер компьютер

В представленной схеме для передачи сигналов используются только оранжевая и зеленая пары.

Цветовая схема обжима RJ 45 компьютер хаб при ремонте

При обнаружении неисправности в основных парах оранжевого или зеленого цвета, возможно проведение ремонта без замены всего кабеля. Вместо оборванных или замкнутых, используются жилы синего и коричневого цветов. После этого кабель просто обжимается по новой схеме.

Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю

Для разных компьютеров используются схемы, показанные на рисунке. Один конец соединяется с компьютерной сетевой картой, а другой вставляется в розетку ХАБ, свича или другого оборудования. Например, к стандартному роутеру можно подключить 4 компьютера, а входной сетевой кабель у них будет общий.

Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Если возникла необходимость одновременного подключения телефона и компьютера, то для этого можно использовать кабель на 8 жил. При этом используется только 4 провода, а жилы коричневого и синего цвета не задействуются.

Чем отличается патч корда от кабеля витых пар

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

Выводы и полезное видео по теме

Зная основные цветовые схемы, можно без труда подключить любое сетевое оборудование. В случае неисправностей и ремонта эти знания также будут очень полезны. Основные моменты распиновки хорошо показаны в видеоролике.

Как обжать витую пару в RJ-45? Сетевой кабель своими руками

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: как обжать сетевой кабель без инструмента (отверткой). А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: витая пара: что это? Схемы и способы обжима витой пары. Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

  • Разумеется, сам кабель «витая пара» необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
  • Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.
    Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
  • Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.
    Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

  • В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
    Я буду обжимать прямой кабель по стандарту T568B.
  • Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:

Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1
Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2
Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568B». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3
Выравниваем проводки, проверяем правильно ли они выставлены (по схеме), и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять). Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4
Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор.

5
Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Цветовые схемы обжима (распиновки) кабеля витых пар в вилке rj-45

Исходя из спецификации EIA/TIA-568, для соединения компьютера с свичем или хабом, либо компьютера с компьютером предусмотрено несколько схем обжима витой пары в коннекторе RJ-45. Инфрмации в Интернете достаточно, но данные, которые предоставлены трудно воспринимаются новичками. Поэтому, в этой статье детально описана распиновка витой пары.

Все фото отображают один и тот же кабель с обжатой вилкой RJ-45.

Цветовая схема обжима RJ-45 витой пары с компьютером – хаб для Интернета

Вариант B самый распространенный при обжиме.

На фото представлена маркировка обжима витой пары по варианту А. Как видно, концы витых пар обжаты по одинаковой электро схеме, с разницей лишь в две пары, которые поменяны местами. На месте зеленой пары оранжевая и наоборот.

Работоспособность сети не уменьшиться, если вы выберите один из этих вариантов обжима. Вариант А и В взаимозаменяемые.

Цветовая схема обжима RJ-45 витой пары компьютер – компьютер

Если требуется соединить два или более компьютеров, то есть создать локальную сеть без хаба или свитча, существует определенная схема обжима по спецификации EIA/TIA. После обжатия просто вставьте вилки в сетевые порты.

Внимание! Концы кабеля, противоположные друг другу обжимаются по разным схемам.

Обжим пар осуществляется обжимными клещами. Все перечисленные схемы обжатия теряют свою актуальность. Это происходит из-за того, что современные модели свитчей, хабов и сетевых карт оснащены технологией Auto-MDIX. Она позволяет автоматически определить обжим витых пар без последующей настройки.

Цветовая схема обжима RJ-45 витой пары 4 провода для Интернета

Мало кто использует весь потенциал витой пары при подключении Интернета или создании локальной сети. Витые пары категории CAT5, имеющие скорость 100 Мбит/с, задействуют лишь две пары из четырех. Одна пара передает сигнал, вторая принимает.

Как видно, это подключение сделано по трансформаторной симметрической схеме. За счет этого подавляется наводка и помехи, обеспечивается высокая степень защиты от замыканий и ошибок монтажа. В случае повреждения пары используются две ранее не задействованные, которые можно обжать без потери скорости.

Ниже приведенные схемы ни чем не отличаются от ранее показанных, лишь с тем отличием, что на них обозначены только проводники. Пары, которые не подходят вплотную к вилке можно задействовать под передачу дополнительной информации.

Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — хаб

На варианте В сигнал поступает по оранжевой и зеленой парами.

На варианте А сигнал поступает по оранжевой и зеленой парами. При этом витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — компьютер

Сигнал поступает по оранжевой паре и зеленой.

Цветовая схема обжима RJ-45 витой пары компьютер – хаб при ремонте

Если вы обнаружили надрыв зеленой или оранжевой пары, кабель менять не нужно. Обожмите вилкой пары, как указано на рисунке ниже

На варианте В зеленая пара заменена синей, оранжевая коричневой.

На варианте А зеленая пара заменена коричневой, оранжевая синей.

Как можно увидеть, поврежденная пара заменяется любой из ранее не задействованных.

Цветовая схема обжима RJ-45 кабеля витых пар для подключения двух компьютеров к хабу по одному кабелю

Два компьютера можно подсоединить к одному кабелю по следующей схеме

Правые RJ-45 вставляются в активное оборудование, левые — в сетевые платы компьютеров.

Цветовая схема обжима RJ-45 витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Возникает момент, когда может понадобиться низковольтная проводка от комнаты до входной двери. К примеру, необходимо подключить стационарный телефон от плинта в подъезде, подать напряжение на роутер или свитч, подсоединить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.

Осторожно! Не передавайте по витым парам напряжение 220 В. Это опасно для жизни. Так же компьютер может выйти из строя.

Диметр жил проводов кабеля — 0,51 мм

Сечение – 0,81 мм2

Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

Ток увеличится вдвое, если соединить параллельно по 2 провода. То есть составит 6 А.

Если проделать такую операцию с 8 проводниками, то можно получить до 25 А.

Для этого следует обжать кабель в вилке по оному из вариантов. При этом коричневая и синяя пары остаются, не обжаты. Их можно использовать под свои нужды.

По материалам сайта: ydoma.info

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
 экранированными или неэкранированными;
 для одножильных или многожильных «витых пар»;
 конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.

Витая пара из 4-х неэкранированных витых пар:
Разъем RJ-45 для «витой пары» + вставка:

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:
1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

Устройство для зачистки и обжима витой пары:
Последовательность операций при обжатии разъема «витой пары» такова:

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.

Порядок распиновки RJ-45 определяется следующим образом::
3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется, по возможности, использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.
б) Если в конструкцию разъема входит вставка, то сначала на проводники «витой пары» надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом, чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Схема подключения и подключения кабеля

Ethernet RJ45 @ pinouts.ru

Существует несколько спецификаций подключения Ethernet RJ-45 по витой паре: самый старый 10 Мбит (Ethernet), старый, но все еще используемый 100 Мбит (Fast Ethernet), современный 1 Гбит (Gigabit Ethernet) или новейший 10 Гбит Ethernet. Кабель Ethernet для любого из этих интерфейсов можно легко обжать самостоятельно.

Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан Xerox Corporation в сотрудничестве с DEC и Intel в 1976 году.В настоящее время Ethernet по витой паре (соединение RJ-45 ) работает со скоростью 10 МБ, 100 МБ, 1 ГБ или 10 ГБ в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

Подключение Ethernet RJ45 и кабель

Почти в каждой сети Ethernet используется неэкранированная витая пара (UTP) с разъемами RJ-45. Кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6) широко используются, но доступны и другие варианты.EIA / TIA определяет разъемы RJ-45 — правильно называемые 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает по кабелю передачи данных UTP или оптоволоконному кабелю в топологии шины «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, обычно обратно совместимы с существующими системами 10BASE-T.Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX работает по двум парам проводов внутри кабеля категории 5 или выше. Как и 10BASE-T, активные пары в стандартном соединении оканчиваются на контактах 1, 2, 3 и 6.

1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель как минимум категории 5 (такой же, как 100BASE-TX), но также можно использовать кабель категории 5e (улучшенный категории 5) или кабель категории 6, что часто рекомендуется.1000BASE-T требует наличия всех четырех пар и гораздо менее устойчив к плохо установленной проводке, чем 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) — это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит / с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a необходим для прохождения полного расстояния, а кабель категории 6 может достигать расстояния до 55 метров. Линейная кодировка, используемая 10GBASE-T, является основой для более медленных стандартов 2.5GBASE-T и 5GBASE-T, реализующих 2.Соединение 5 или 5,0 Гбит / с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2.5GBASE-T или 5GBASE-T, если они поддерживаются обоими концами.

Распиновка подключения Ethernet RJ45

Существует два стандарта для прокладки сетевого кабеля RJ45: EIA / TIA 568A и EIA / TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

Примечание: Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8.В противном случае производительность снизится.

Разводка кабеля Ethernet проста. У вас должны быть разъемы RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной коннектор можно приобрести в местном компьютерном магазине или в большинстве электрических центров.

Вытяните трос с катушки на желаемую длину и отрежьте.

Внутри кабеля Ethernet 8 проводов с цветовой кодировкой. Они скручены на 4 пары проводов.Один провод в паре сплошной, а другой преимущественно белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (примерно 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться в целости!

Раскрутите пары и выровняйте провода в правильном порядке (см. Распиновку EIA / TIA 568B или EIA / TIA 568A выше). Выровняйте провода и обрежьте их концы, оставив примерно 12–14 мм длины провода. Проверить правильность расположения, ровность и плотность жгута проводов.

Удерживая разъем RJ-45 (защелкнуть), осторожно вставьте провода в разъем.

Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

Еще раз проверьте порядок проводов. Осторожно возьмите провод и надежно обожмите RJ-45 модульным обжимом разъема.

Повторите вышеуказанное для второго разъема кабеля RJ45.

Вот и все. Проверьте кабель Ethernet.

Что делать, если ваш кабель Ethernet не работает?

Проверьте следующее:

Правильно ли вы выровняли провода на обоих концах кабеля? Соединен ли контакт 1 разъема бело-оранжевым (EIA / TIA 568A) или бело-зеленым (EIA / TIA 568B) концами на обоих концах кабеля?

Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

Все металлические контакты разъема RJ45 плотно прижаты?

Снова плотно обожмите соединитель обжимом.

В настоящее время доступны четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Имя Скорость Стандартный Провода б / у Комментарии
10BASE-T 10 Мбит / с 802.3i 2 пары: штифты 1,2,3,6 Прокладывается по четырем жилам кабеля категории 3 или 5.
100BASE-TX 100 Мбит / с 802.3u 2 пары: штифты 1,2,3,6 Медный кабель CAT5 с двумя витыми парами.
1000BASE-T 1000 Мбит / с 802.3ab 4 пары: шпильки 1,2,3,4,5,6,7,8 Кабель не ниже категории 5, настоятельно рекомендуется использовать медный кабель категории 5e с четырьмя витыми парами.Каждая пара используется одновременно в обоих направлениях
10GBASE-T 10000 Мбит / с 802.3an 4 пары: шпильки 1,2,3,4,5,6,7,8 Использует кабель категории 6а.

Длина кабеля Ethernet UTP:

Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование — это требование для использования 1000BASE-T в соответствии со стандартом.Несколько драйверов устройств позволят вам установить полный дуплекс на 1000 Мбит / с, чтобы устранить проблемы с автосогласованием.

Сетевой кабель UTP

Кабель

категории 5, широко известный как Cat 5 , представляет собой неэкранированный кабель типа витой пары, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B для подключения RJ-45 спецификация кабелей категории 5 была устарела и заменена спецификацией категории 5e.

Исходная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

Кабель Cat 5e — это расширенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: максимальная длина горизонтальных кабелей по-прежнему ограничена 90 м. Характеристики кабеля Cat 5e и методы испытаний определены в TIA / EIA-568-B.2-2001.

Кабель

категории 6, обычно обозначаемый как Cat 6 , представляет собой стандартизированный кабель витой пары для Ethernet и других физических уровней сети, обратно совместимый со стандартами кабелей категории 5 / 5e и категории 3.По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для Cat 5 и Cat 5e. В то время как кабель категории 6 имеет уменьшенную максимальную длину 55 метров при использовании для 10GBASE-T, кабель категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики посторонних перекрестных помех, позволяя использовать 10GBASE-T на том же максимальном расстоянии 100 метров. как и предыдущие варианты Ethernet.

Подключение неэкранированного неэкранированного соединителя RJ45 со стандартной нагрузкой Cat6-6A

Написано Доном Шульцем, техническим торговым представителем и сертифицированным техником Fluke Networks

Это комбинированное видео и письменный блог покажут вам, как надеть одну из самых простых в использовании неэкранированных заглушек для стандартной нагрузочной планки. Я не делаю этого заявления легкомысленно, так как мне нравится работать с этой вилкой, а панель загрузки уникальна. Вилка этого типа имеет сплошную головку и расположенную в шахматном порядке зеленую полосу нагрузки для организации проводов перед вставкой в ​​корпус вилки.Думайте о штанге нагрузки как о третьей руке, которую вы всегда хотели, но не могли позволить себе навязать вам. Проводники не проходят через переднюю часть до заделки кабеля с помощью такого типа вилки. Я рекомендую эту вилку так же, как и сквозную. Давайте начнем!

Рекомендация? Я предлагаю вам посмотреть видео и прочитать этот блог, поскольку оба вносят свой собственный уровень детализации в таблицу.

Вы можете спросить себя, зачем вам использовать один из этих разъемов RJ45 для нагрузочной планки, если у вас есть доступ к последнему и лучшему новому типу проходного типа? Вы не поверите, но есть немало людей, которые предпочитают их по следующим причинам:

  • Это то, чему они обучались, и что они предпочитают по сей день.Не сломался? Не чинить.
  • Эти типы заглушек стоят немного меньше, чем сквозные
  • .

  • Некоторые установщики считают, что сквозные вилки RJ45 могут создавать проблемы с устройствами PoE (питание через Ethernet), поскольку они более склонны к короткому замыканию. Интересно, что до некоторой степени это верно, но не потому, что они сквозные в дизайне! Первопричиной является плохая установка или недостаточная обрезка заподлицо проводов на кончике вилки.

Во-первых, вы должны убедиться, что ваш кабель подходит к вилке RJ45.Вся эта «категория» вводит в заблуждение, если только кабель и вилка RJ45 не сделаны одним и тем же производителем, как в случае с trueCABLE. trueCABLE отметит категорию на сумке, потому что мы делаем дополнительный шаг, подтверждающий установку и характеристики кабеля. Если ваш кабель Ethernet другой марки, вам понадобится , чтобы подтвердить установку. Отличный ресурс — это выбор правильного соединителя.

Для тех, кто хотел бы больше узнать о разъемах RJ45 и о том, почему вокруг них может возникать такая путаница, прочтите, что такое разъем RJ45?

Довольно! Давайте сразу приступим к уничтожению маленького зверя, не так ли?

Мы продемонстрируем это оконечное устройство с trueCABLE Cat6A Unshielded Riser Ethernet-кабелем.Этот кабель прошел испытания на установку и эксплуатационные характеристики при использовании нашей стандартной неэкранированной вилки Cat6-6A. Фактически, все наши неэкранированные кабели Cat6 и Cat6A подходят к этой вилке!

Вам обязательно понадобятся следующие инструменты:

Рекомендуемые инструменты, которые сделают вашу жизнь намного проще (и менее болезненной):

  • Перчатка рабочая легкая (нужна только одна)
  • Гладкий металлический стержень, похожий на стержень отвертки

Вы обязательно захотите ими воспользоваться!

Шаг 1. Зачистите оболочку кабеля

Снимите примерно 1.50 дюймов оболочки кабеля, осторожно!

  • Перед тем, как вставить кабель в инструмент для снятия изоляции, отрегулируйте лезвие до упора, поскольку оно может быть слишком низким и резать слишком глубоко. Вам нужно сделать это только один раз в начале сеанса.
  • При перемещении лезвия для зачистки вниз надавливайте на оболочку кабеля, чтобы надрезать ее, но не прорезать. Поскольку кабель Ethernet не идеально круглый, я быстро научился делать конец оболочки кабеля (более) круглым, скручивая его между большим и указательным пальцами перед зачисткой.Это действительно помогает!
  • Если вы случайно надрежете кабель слишком глубоко, вы, скорее всего, порежете проводник, что приведет к плохой или плохой работе заделки — возможно, вам придется начинать с

Теперь откройте куртку на отметке и снимите куртку. Держите кусок куртки, это будет бесплатный инструмент минимум пять минут . Обещаю.

Куртка с правильной насечкой «расстегивается»

Шаг 2: Осмотрите свои проводники

Посмотрите на провода на краю оболочки кабеля.Проверьте, нет ли зазубрин (порезов на изоляции проводника или даже заметной меди).

Шаг 3. Снимите нейлоновый рипкорд

Немедленно отрезайте рипкорд заподлицо. Вы этого не хотите.

Шаг 4: Снимите шлиц

Этот внутренний шлицевый каркас присутствует на всех кабелях trueCABLE Cat6 и Cat6A. Назначение сплайна — минимизировать перекрестные помехи (ДАЛЕЕ). Никогда не обрезайте шлицы прямо. Вы хотите отрезать каждое «крыло» шлица, а затем повернуть, чтобы удалить. Срезайте под небольшим углом вниз. Вы хотите удалить как можно больше шлицев.

Сделайте четыре разреза. Обрежьте каждое крыло, поместив кусачки на конец оболочки кабеля и подрезая вниз под небольшим углом. Будьте осторожны, чтобы не порезать проводник. Повернуть для снятия

Шаг 5: Раскрутите пары

Теперь вы можете использовать бесплатный инструмент! Убедитесь, что проводники раскручены настолько, насколько это возможно, но не больше, чем необходимо.Другими словами, вплоть до оболочки кабеля, но не дальше.

Время раскручивать. Когда закончите, вы можете выбросить свой бесплатный инструмент.

Шаг 5: Устранение перегиба

Не получайте особого удовольствия от этого шага.

Помните эту перчатку и металлический стержень? Используйте это сейчас.

  • Перчатка и металлический стержень сделают это намного быстрее и менее болезненным
  • Обрабатывайте жилы по отдельности, начиная с конца оболочки кабеля и заканчивая концами
  • Легко это удается.Не нажимайте слишком сильно, так как вы можете снять изоляцию проводника сразу с меди.
  • Чем они прямее, тем легче вам будет надевать штангу на
  • .

Шаг 6. Поместите проводники в правильную цветовую последовательность

Имейте в виду, что сплайн будет сражаться с вами на каждом этапе пути. При этом не допускайте чрезмерного пересечения проводов на краю оболочки. Держите область оболочки кабеля «чистой» и аккуратной. Менее аккуратный = сложнее правильно установить планку нагрузки.Если вы используете T568B, как я, сплошной зеленый провод будет пересекаться, так что вам придется смириться.

Показана последовательность T568B. Я люблю работать сверху вниз (если могу). Бело-оранжевый вверху и сплошной коричневый внизу.

  • Вы можете использовать либо T568A, либо T568B для своей последовательности. Одно не лучше другого. Просто убедитесь, что используете одинаковую последовательность на обоих концах кабеля, если вы не хотите создать перекрестный кабель.
  • Когда вы выстроите этих кондукторов в очередь, продолжайте давить на них, чтобы они не вышли из строя для вас. Они будут, поверьте мне. Попробуйте один раз, чтобы понять, что я имею в виду …

Вот вам удобная справочная информация. Глядя на последовательность цветов проводов, убедитесь, что вы понимаете ориентацию самой вилки! Да, вполне возможно добиться правильной последовательности и перевернуть нагрузочную планку или вилку. Я сделал это, так что не будь доном.

Шаг 7: Отрежьте заподлицо и наденьте нагрузочную планку

Для этой части вам нужно будет захватить нагрузочную планку.В идеале он должен быть у вас под рукой, чтобы не снимать пальцы с проводов. Вы знаете, что произойдет, если вы это сделаете.

Нагрузочная планка чувствительна к положению (она проходит только в одном направлении), поэтому убедитесь, что вы правильно сориентировали нагрузочную планку в соответствии с последовательностью проводников!

Прямой разрез заподлицо. Оставьте около 1 дюйма от проводника слева. Заметили, насколько аккуратно и организованно расположены жилы на краю оболочки кабеля? Да, ты этого хочешь.

Обратите внимание! Проводники легко войдут только в расширяющийся конец нагрузочной планки. Убедитесь, что «выступ» изогнутой под углом 45 градусов нагрузочной планки направлен вверх (к вам), а бело-оранжевый проводник находится «сверху». Проводники автоматически пошатнутся за вас.

Убедитесь, что последовательность цветов все еще верна. Сдвиньте нагрузочную планку вниз по направлению к куртке до упора.Картина демонстрирует хорошую позицию.

Точно и полностью обрежьте проводники на передней части нагрузочной планки.

Нагрузочная планка смещает проводники, потому что они физически не помещаются внутри вилки в обычном режиме «8 поперек». Причина — толщина изоляции проводника. У шахматной конструкции есть побочное преимущество, заключающееся в уменьшении перекрестных помех на разъеме и улучшении производительности.

Шаг 8: Вставьте силовой стержень в саму заглушку

Повернув корпус разъема RJ45 плоской стороной вверх (снизу к себе), начните проталкивать узел нагрузочной штанги в разъем.

  • При установке узла силовой штанги в корпус штекера используйте нижнюю часть штекера (не фиксирующуюся сторону) в качестве контрольной точки
  • Передняя часть заглушки должна быть направлена ​​вправо
  • Возможно, вам придется защемить обрезанный край оболочки кабеля, чтобы он начал входить в корпус вилки с более толстым кабелем (например, Cat6A или для наружного применения).
  • Если вы находитесь в ситуации, когда вы должны использовать защелку вилки в качестве ориентира (например, недостаточное провисание, когда вы находитесь на вершине лестницы), вам необходимо убедиться, что вы понимаете цветовой код, который вы используете в . реверс . Для T568B я должен быть уверен, что сплошной коричневый цвет находится «вверху», а бело-оранжевый проводник — «внизу». В этой ситуации угловой выступ грузовой штанги будет направлен от вас.

Шаг 9: Полностью вдавите узел силовой штанги в заглушку до упора

Нагрузочная штанга полностью сидит на носике заглушки.Нагрузочная планка поместит проводники прямо под золотые контактные штыри, поэтому, когда она остановится, вам больше не нужно будет толкать.

Шаг 10: Пора обжать вилку, чтобы отключить ее

Вилка входит только в одном направлении. Слегка надавите, чтобы вставить кабель и удерживать его. Не заставляйте его. Полностью опустите ручку. Как только вы начнете вращать инструмент, вы можете убрать руку, удерживающую кабель на месте. Прижимная планка с натяжной защелкой поднимется вверх и зафиксирует заглушку в инструменте, пока вы не поднимете ручку обратно.

Шаг 11: Полюбуйтесь своей работой!

Готово! Итак, теперь у вас есть стандартный разъем RJ45 для нагрузочной планки Cat6-6A на вашем кабеле. Подключите его и желаю счастливого общения!

Подождите!

Что-то не так? Ваш кабель не соответствует вашим ожиданиям? У вас может быть плохой или плохо заделанный разъем RJ45. Лучше посмотрите, как выглядит плохое завершение?

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Цветовые схемы проводки RJ45 Ethernet

Просмотрите наш Bulk Cable

Просмотрите наши Модули Модулей

Просмотрите наши домкраты

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45. Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны.Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Кабель Ethernet

Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабелям надежно прогнозировать, как кабель Ethernet заканчивается на обоих концах, чтобы они могли следить за работой других специалистов, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов. Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них по своей сути не лучше. Единственная разница между ними заключается в том, как часто они используются в определенном регионе или типе организации. Таким образом, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A — это стандарт большинства стран Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

Схема расположения выводов

RJ45 для Ethernet кат. 5, 6 и 7

Распиновка кабеля Ethernet RJ45

Кабели

для локальной сети Ethernet могут быть двух типов — Crossover и Straight through. Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но для некоторых по-прежнему требуется правильная распиновка кабеля.Ниже приведены распиновки разъемов RJ45 , поэтому вы можете проверить, какой из них у вас есть, или придумать свой. Неважно, делаете ли вы кабели Cat5e, Cat6 или Cat7. Распиновка кабелей Ethernet всегда одинакова.

Распиновка прямого кабеля LAN

Прямые кабели LAN являются наиболее распространенными, и их распиновка одинакова для Cat5e, Cat6 или Cat 7. Кабели различных типов (категории или cat) обеспечивают все более высокие скорости передачи и приема.Это достигается за счет увеличения скручивания проволоки, лучшего экранирования, дренажного провода и увеличения диаметра проволоки.

В мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения вы определите, какой из них следует использовать. Простой способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе. Различные распиновки будут работать, если вы их перепутаете.

  • T-568 A — Наиболее часто используется в США A и Азия — Think A для Америки
  • T-568 B B ritain (Великобритания) и Европа
  • Выводы кабеля Ethernet

T568A и T568B

Распиновка RJ45 для кабеля LAN

  • Контакт 1 → бело-зеленый (передача +) провод
  • Контакт 2 → Зеленый провод (передача -)
  • Контакт 3 → бело-оранжевый (прием +) провод
  • Контакт 4 → Синий провод
  • Контакт 5 → бело-синий провод
  • Контакт 6 → оранжевый (прием -) провод
  • Контакт 7 → бело-коричневый провод
  • Контакт 8 → Коричневый провод

Распиновка кабеля Ethernet RJ45

Помните, что контакт 1 находится слева от разъема RJ45, а зажим — сзади.

Перекрестный кабель Ethernet

Кабели

Crossover Ethernet используются для подключения двух устройств одного типа. Например, вы хотите подключить два роутера или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и вносить изменения в сигнал. Это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передающим на другом. Необходимо четко идентифицировать перекрестный кабель, чтобы он не использовался по ошибке, так как это может вызвать сбои в сети.Эти кабели иногда изготавливаются с кабелем с красной внешней оболочкой .

Распиновка перекрестного кабеля Ethernet

Распиновка RJ45 для перекрестного кабеля локальной сети

  • Контакт 1 ← Бело-зеленый провод → Контакт 3
  • Контакт 2 ← Зеленый провод → Контакт 6
  • Контакт 3 ← Бело-оранжевый провод → Контакт 1
  • Контакт 4 ← Синий провод → Контакт 4
  • Контакт 5 ← Бело-синий провод → Контакт 5
  • Контакт 6 ← Оранжевый провод → Контакт 2
  • Контакт 7 ← Белый и коричневый провод → Контакт 7
  • Контакт 8 ← Коричневый провод → Контакт 8

Распиновка перекрестного кабеля Ethernet RJ45

Как обжать кабель Ethernet RJ45

Выполните следующие действия, чтобы правильно обжать разъем RJ45:

  1. Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
  2. Обрежьте нейлоновые нити или направляющие для проволоки.
  3. Выпрямите провода.
  4. Отсортируйте их по правильным цветовым кодам для распиновки.
  5. Обрежьте провода, чтобы они были одинаковой длины.
  6. Вставьте провода в разъем.
  7. Убедитесь, что внешняя оболочка находится внутри обжима RJ45.
  8. Обжать разъем.
  9. Проверьте кабель Ethernet.

Какова максимальная длина кабеля Ethernet?

Рекомендуемая максимальная длина любой структурированной кабельной разводки составляет 100 м.Сюда входят 5 м соединительных кабелей на обоих концах кабельной трассы, поэтому фактическое расстояние между фиксированными кабелями составляет 90 м. Все, что находится на этом расстоянии, начнет вносить помехи и потери в кабеле, которые будут рассматриваться как ошибки, отброшенные пакеты трафика и снижение пропускной способности.

Структурированная кабельная система = 90 м

соединительные кабели LAN = 2 x 5 м

Рекомендуется использовать как можно более короткие кабели и избегать ненужных чрезмерных петель кабеля.

Какие контакты использует Ethernet?

Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.

Сколько контактов Ethernet использует в разъеме RJ45?

В кабелях Ethernet используется разъем RJ45 с 8 контактами.Контакт 1 находится с левой стороны, удерживая разъем язычком от вас.

Какова максимальная длина кабеля Ethernet?

Максимальная длина любого кабеля Ethernet (категории 5, 6 или 7) составляет 100 м или 328 футов до того, как произойдет потеря трафика. На расстоянии более 100 м трафик начнет получать ошибки и снижать скорость.

Что такое разъем RJ45?

Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях.RG45 расшифровывается как Registered Jack No. 45, имеет 8 контактов и крепится к кабелю.

RJ45 Сквозной кабель обжимного инструмента для Cat5 / Cat5e / Cat6 VCELINK

Простота использования / отличная долговечность

  • Компактная конструкция — 2/3 размера традиционных обжимных машин.
  • Этот сетевой обжимной инструмент предназначен для опрессовки модульных разъемов 8P8C / RJ45 (EZ)
  • Стальной сердечник с черным оксидным покрытием, подпружиненная ручка и фиксатор
  • Головка инструмента изготовлена ​​из качественного материала, что делает его прочным; поможет вам выполнить обрезку заподлицо и прецизионный обжим


  • В комплекте: 1 x Инструмент для обжима концевых пробок RJ45

Простота обращения

  • Быстрый и надежный инструмент для установки модульных обжимных коннекторов для приложений передачи голоса и данных с концевыми заглушками RJ45
  1. Нож для снятия изоляции с проволоки
  2. Кнопка блокировки или разблокировки
  3. Используется для прохождения концов RJ45 через разъемы и кабели
  • Направляющая на инструмент T-568B, помогающая свести к минимуму ошибки подключения
  • С ножом для снятия изоляции, универсальная конструкция
  • Монтажные работы можно решить с помощью только одного инструмента
  • Обеспечивает эргономичный захват и удобное сжимающее действие
  • Ручка изготовлена ​​из специальных экологически чистых материалов, которые не скользят и легко чистятся.

Инструкция по эксплуатации

Как использовать:

  1. Нажмите на ручку и раскатайте кнопку блокировки сзади, чтобы разблокировать.
  2. Поместите кабель в устройство для снятия изоляции, поверните инструмент по кругу.
  3. Уложите провода.
  4. Обрежьте провода по горизонтали, затем установите вилку.
  5. Вставьте штекер в обжимной инструмент.
  6. Подтвердите нажатие кнопки.
  7. Заглушка обжимная.

Важное примечание

  • Этот обжимной инструмент ez предназначен для модульных штекеров Pass-Thru, не используется для модульных штекеров, которые являются сквозными штекерами UN-pass (например, разъемы с нагрузочной планкой). Пожалуйста, выберите правильные разъемы.
  • Последовательность подключения (T568A или T568B) позволяет легко проверить и установить.

Вопрос 1: этот обжимной пресс работает и с разъемами, не предназначенными для подключения к сети RJ45?
Ответ 1: Клиент: Да, будет. Это довольно надежный инструмент.
Продавец: Нет, это только для проходных разъемов. [VCELINK Универсальный инструмент ez для резки, полоски и обжима для прохода через разъем Ethernet; монтажные работы могут быть решены с помощью только одного инструмента.

  • Головка инструмента изготовлена ​​из высококачественного материала, что делает его прочным; поможет вам выполнить обрезку заподлицо и прецизионную обжимку.
  • Быстрый и надежный модульный инструмент для установки обжимных разъемов для приложений передачи голоса и данных с концевыми разъемами 8P8C RJ45 Cat6 / Cat5 / Cat7 / Cat5e / Cat6a.
  • Компактная конструкция проста в обращении, обеспечивает эргономичный захват и удобное сжимающее действие.
  • В комплекте: 1 универсальный обжимной инструмент для сквозных концевых заглушек RJ45.
  • ]

    Схема цветовой кодировки кабеля Ethernet

    Понравились наши схемы? Вам понравятся наши услуги в Интернете и хостинг.Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, по электронной почте: [email protected] или откройте чат ниже.

    Схема цветовой кодировки кабеля Ethernet

    для:
    • Кабели категории 5
    • Кабели категории 5Е
    • Кабели категории 6
    • Кабели категории 6Е

    Информация, представленная здесь, предназначена для помощи администраторам сети в цветовом кодировании кабелей Ethernet.Имейте в виду, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами. Интернет-центр и его филиалы не несут ответственности за использование этой информации полностью или частично.

    Прямой Ethernet-кабель T-568A

    Стандарт TIA / EIA 568-A, ратифицированный в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновляется.Оба стандарта определяют распиновку T-568A и T-568B для использования неэкранированной витой пары и разъемов RJ-45 для подключения к сети Ethernet. Стандарты и спецификации выводов кажутся взаимосвязанными и взаимозаменяемыми, но не совпадают и не должны использоваться взаимозаменяемо.

    Прямой Ethernet-кабель T-568B

    Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве патч-кордов для соединений Ethernet.Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

    Перекрестный кабель Ethernet RJ-45

    Хороший способ запомнить, как подключать перекрестный кабель Ethernet, — это подключить один конец по стандарту T-568A, а другой конец по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто заменить зеленый набор проводов оранжевым.В частности, переключите сплошной зеленый (G) на сплошной оранжевый и поменяйте зеленый / белый на оранжевый / белый.

    Кабель Ethernet Инструкции:

    • Вытяните трос с катушки на нужную длину и обрежьте. Если вы протягиваете кабели через отверстия, после протягивания кабеля легче подсоединять штекеры RJ-45. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
    • Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью стриппера или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать заново.
    • Разверните, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сожмите конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне, оставив только 1/2 дюйма длины провода. Если он длиннее 1/2 дюйма, он будет нестандартным и восприимчивым к перекрестным помехам.Выровняйте и убедитесь, что между проводами нет промежутков.
    • Возьмите штекер RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Убедитесь, что каждый провод плоский даже на передней части вилки. Проверьте порядок проводов. Еще раз проверьте еще раз. Убедитесь, что кожух плотно прилегает к заглушке. Осторожно возьмитесь за провод и надежно обожмите RJ-45 обжимом.
    • Проверьте цветовую ориентацию, убедитесь, что обжатое соединение не собирается разорваться, и убедитесь, что провода плоско прилегают к передней части вилки.Если хотя бы один из них неверен, вам придется начинать заново. Проверьте кабель Ethernet.

    Наконечники кабеля Ethernet :

    • Прямой кабель имеет одинаковые концы.
    • Перекрестный кабель имеет разные концы.
    • Прямой переходник используется в качестве патч-корда в соединениях Ethernet.
    • Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
    • Кроссовер имеет один конец с оранжевым набором проводов, переключаемым с помощью зеленого набора.
    • Контакты с нечетными номерами всегда полосатыми, контакты с четными номерами всегда имеют сплошной цвет.
    • Если смотреть на RJ-45 зажимом от вас, коричневый всегда находится справа, а контакт 1 — слева.
    • Не более 1/2 дюйма кабеля Ethernet следует раскручивать, иначе он будет подвержен перекрестным помехам.
    • Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно силовым кабелям и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.

    Основная теория:

    Посмотрев на прямой кабель UTP Ethernet T-568A и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), плюс к плюсу и минус к минусу. Вы также можете видеть, что ни синяя, ни коричневая пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном из стандартов. Вы можете не осознавать, что эти же контакты 4, 5, 7 и 8 также не используются и не требуются в 100BASE-TX.Так зачем использовать эти провода? Во-первых, проще соединить все провода, сгруппированные вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.

    10 лучших обжимных машин RJ45 в 2021 году [Обзоры] »Tools Chief

    Обжимные инструменты — одна из основных вещей, необходимых техническим специалистам по телефону и сетевым специалистам. Эти инструменты помогают сгибать металлические детали для создания обжима, который надежно удерживает детали.Добавляя провода в обжимной пресс, мы можем обжимать сетевые кабели. Инновационные обжимные инструменты полезны для ряда соединений RJ, включая RJ22, RJ45 и RJ11 / RJ12. Однако разъем RJ45 стал наиболее популярным вариантом для подключения к сети и для передачи данных. Обжимные устройства для RJ45 самого высокого качества должны быть удобными для пользователя и обеспечивать стабильное и чистое соединение.

    Давайте рассмотрим самые надежные устройства для обжима RJ45, чтобы помочь вам в выборе подходящего.

    Мы выбрали 3 лучших инструмента RJ45, чтобы предоставить вам подробное сравнение.Ознакомьтесь с их особенностями и примите решение.

    Заявление об ограничении ответственности — эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.

    Лучший результат

    Klein Tools VDV226-011-SEN Кримпер

    • Обжимной ключ с храповым механизмом
    • Лучше всего для обжима, снятия изоляции и резки
    • Обжимные 8-, 4- и 6-позиционные разъемы

    Посмотреть последнюю цену

    Премиум выбор

    Platinum Tools 100054C Обжимной инструмент

    • Платформа с высоким рычагом
    • Стальная штамповочная головка в сборе
    • Встроенный резак и съемник

    Посмотреть последнюю цену

    Лучший бюджет

    Инструмент для обжима TRENDnet, 8P / RJ-45

    • Компактный дизайн
    • Лучшие 8- и 5-контактные разъемы
    • Работает с телефоном и кабелем Ethernet

    Посмотреть последнюю цену

    Лучшие обжимные устройства для RJ45 в 2021 году

    1.Klein Tools VDV226-011-SEN Кримпер

    Мы выбрали этот продукт как лучший инструмент для обжима, резки и снятия изоляции. Используя этот инструмент, вы можете легко работать с кабелями UTP, STP, голосовыми кабелями RJ45 и Ethernet. С точки зрения качества и безопасности этот инструмент — идеальный выбор. Благодаря предохранителю с храповым механизмом вы не будете подвергаться травмам. Храповик предотвращает освобождение соединителя до полного сжатия.

    Компания Klein Tools разработала этот обжимной пресс для работы с 4-позиционными, 8-позиционными, 6-позиционными модульными соединителями.Однако убедитесь, что вы не используете этот инструмент с коннекторами AMP. Обжимая этим инструментом, вы не почувствуете стресса благодаря особой эргономичной конструкции. Более того, покрытие черной оксидной пленкой на стальном корпусе гарантирует высокую долговечность этого инструмента.

    Посмотреть последнюю цену

    Плюсы

    • Обеспечьте безопасность с помощью защитного кожуха
    • Прочная конструкция из стали
    • Компактная и легкая
    • Прецизионные шлифованные матрицы для опрессовки

    2.Platinum Tools 100054C Обжимной инструмент Clamshell EZ-Rjpro

    Мы сочли его лучшим в своем классе обжимным инструментом для Ethernet, который упрощает ваши задачи обжима. Инновационный дизайн обеспечивает согласованное завершение проводов и повторяемые соединения.

    Производители разработали этот инструмент уникальным образом, чтобы обшивка легко промывалась и очищалась. Также заметна стальная сборка головы, так как есть система разъемов на 360 градусов.

    Кроме того, этот обжимной пресс с разъемом RJ45 обеспечивает лучший поверхностный контакт более 2 кабелей с оптимальным усилием обжима.С помощью стриппера и резака вы можете обжимать как круглые, так и плоские кабели. Если вам нужно обжать кабели с наружным диаметром большого диаметра, вы можете приобрести этот обжимной пресс.

    С помощью этого инструмента вы можете решить проблему, связанную с подключением, и обеспечить терминирование в соответствии со спецификациями FCC. Более того, он работает со всеми разъемами EZ-RJ12 / 11 и EZ-RJ45 и другими модульными разъемами.

    В целом, мы обнаружили, что Platinum Tools предлагает профессиональный стандартный инструмент для обжима, который может свести к минимуму ваши усилия по обжиму.

    Посмотреть последнюю цену

    . Плюсы

    • Специальная конструкция рамы предотвращает крутящий момент.
    • Устойчивая и устойчивая платформа
    • Ультра-заподлицо, чистая обрезка
    • Уникальная система обжима и обрезки

    Минусы

    • Требуется обслуживание для предотвращения повреждений

    3. Обжимной инструмент TRENDnet, 8P / RJ-45

    Компания TRENDnet разработала недорогой обжимной пресс для изготовления модульных вилок с 8 и 6 положениями.Производители построили прочную и компактную модель из качественной стали.

    Вы будете чувствовать себя комфортно во время работы с этим инструментом. Этот продукт могут выбрать профессионалы, которым каждый день приходится иметь дело с разными кабелями.

    Вы можете приобрести обжимной инструмент TRENDnet для работы с разъемами RJ11 / RJ12 и RJ45. Используйте обжимной пресс, чтобы очень легко зачищать, разрезать и обжимать плоские кабели. Поскольку глубина реза регулируется, это одно из преимуществ для пользователей.В целом, мы обнаружили, что компания TRENDnet разработала отличный обжимной пресс по лучшей цене. Однако при хранении инструмента необходимо медленно сжимать его рукоятку, пока не услышите звук щелчка.

    Посмотреть последнюю цену

    Плюсы

    • Высокоэластичная конструкция
    • Встроенный резак
    • Храповой механизм для вашей безопасности
    • Обжимные пробки двух размеров

    4. Обжимной инструмент Hiija EZ RJ45

    Этот обжимной станок RJ45 — правильный выбор как для личного, так и для профессионального использования.Производители использовали высокопрочный отвес, чтобы сделать инструмент долговечным. Несмотря на давление, прочная конструкция не сгибается. Идеально сконструированная фильерная головка может работать с разъемами под любым углом для точной зачистки. Обжимной инструмент позволяет зарезервировать любой многожильный и одножильный кабель. Однако вы можете вставить любой тип кабеля в разъемы.

    Еще одна примечательная деталь — сменное лезвие, и когда лезвие затупится, вы можете добавить новый. Однако производители заявляют, что устройство сохраняет резкость в течение более длительного периода.

    Кроме того, одной из эргономических особенностей обжимного пресса являются резиновые накладки, обладающие значительной мягкостью. В процессе подключения к сети ваши руки не утомляются. Вы можете использовать кабель как для сквозных разъемов, так и для разъемов устаревшего сетевого кабеля. Инструмент может обжимать штекеры RJ45 для кабелей видеонаблюдения и других коммуникационных кабелей.

    Посмотреть последнюю цену

    Плюсы

    • Многофункциональная конструкция
    • Включает 50 проходных крышек и кабелей RJ45
    • Обеспечивает превосходный крутящий момент без изгиба

    5.Обжимной пресс UbiGear RJ11 / RJ12 / RJ22 / RJ45

    Мы выбрали комплексный комплект, в который входит не только обжим, но и тестер кабеля. В комплект не входят аккумулятор и зарядное устройство, поэтому их нужно покупать отдельно.

    После успешного подключения проводов вы увидите светодиодный индикатор, на котором поочередно мигает лампочка. Кроме того, производитель включил в комплект 100 модульных вилок и приспособление для зачистки проводов. С разъемами RJ45, RJ12 и RJ11 вы можете выбрать этот инструмент.Инструмент длиной 9 дюймов — действительно ценный продукт для профессионалов.

    С помощью тестера вы можете работать с кабелями двойной скрутки. Вам легко убедиться в надежности соединения. С помощью этого инструмента вы можете идентифицировать как короткие, так и обрывы цепи. Используя дистанционный тест, вы можете тестировать длинные кабели длиной до 1000 футов. Более того, UbiGear упаковала комплект в кожаный чехол.

    Поддерживая разумную цену, UbiGear предоставил надежный продукт для профессионалов.

    Посмотреть последнюю цену

    Плюсы

    • Свободный инструмент для зачистки проводов
    • Универсальный комплект
    • Удаленный тестер является съемным.

    Минусы

    • Качество материала должно быть выше.

    6. Набор инструментов для обжима WORKPRO RJ45

    Workpro RJ45 лучше всего подходит для использования с телефонными разъемами и разъемами Ethernet. Производители разработали продукт, чтобы сделать его совместимым с разъемами RJ45 и RJ11.Для снятия изоляции, опрессовки, резки вы можете выбрать этот набор инструментов. Workpro сделал упор на эргономику инструмента, создав удобную ручку. Держа инструмент, руки не выскользнут из-за обертки из АБС-пластика и термопластичной резины.

    В комплект входит небольшой инструмент для зачистки проводов, который поможет вам правильно зачистить провод. Кроме того, вы также можете использовать его в качестве намотчика проволоки. Обжимной пресс RJ45, изготовленный из холоднокатаной стали, обеспечивает долговечность. Однако, несмотря на использование прочных материалов, производитель разработал легкую модель.

    В комплекте 10 коннекторов RJ11 и 20 коннекторов RJ45 с обжимом. Таким образом, вы получите самое необходимое, вложив минимальную сумму.

    Посмотреть последнюю цену

    Плюсы

    • Прочная модель из толстой стали
    • Лезвие SK4 для резки кабеля
    • Храповой механизм для защиты заглушек

    Минусы

    • Не совместим со всеми разъемами

    7.Инструмент для обжима Ethernet Crimpswell RJ45 Кримпер

    Благодаря высокой производительности и доступной цене, этот обжимной пресс привлек внимание нескольких профессионалов. С помощью этого инструмента вы можете найти полноценный результат. С помощью этого простого инструмента вы можете подключать, обжимать и устанавливать вилки любого типа, например, 4-проводной RJ11 и 8-проводной RJ45.

    Кримпер с разъемами RJ45 — надежный инструмент, обеспечивающий чистые разрезы и надежные модульные соединения. Кроме того, устройство включает в себя устройство для зачистки, используемое как для круглых, так и для плоских кабелей CAT6 и CAT5.Поскольку конструкция инструмента очень компактна, вы можете легко управлять им. Эргономичные ручки гарантируют, что он не выскользнет из рук.

    Этот обжимной инструмент, изготовленный из высококачественной чистой углеродистой стали, сохранит свою функциональность в течение нескольких лет. Однако коррозия и ржавчина могут повлиять на срок службы вашего инструмента.

    Посмотреть последнюю цену

    Плюсы

    • Легко маневренный
    • Включает некоторые защитные элементы
    • Прочная конструкция
    • Удобное удерживающее положение
    • Помощь в простой установке сети

    Минусы

    • Храповой механизм причиняет неудобства

    8.C2G 19579 RJ11 / RJ45 Инструмент для обжима

    C2G19579 — лучший обжимной станок для тех, кто ищет простой инструмент. Это маленькое устройство безупречно работает с парами RJ11 и модульными разъемами RJ45. Нет риска потерять мощность и стабильность. Как новичок, вы можете приобрести этот обжимной инструмент. Благодаря несложной конструкции вы легко научитесь пользоваться этим устройством и сможете выполнять точную обжимку с помощью инструмента.

    Инструмент также имеет эргономичный дизайн, и вы почувствуете максимальный комфорт.Вы можете взять его как следует и наслаждаться безупречной работой инструмента.

    Обжимной инструмент не такой уж и тяжелый, и его можно держать в руке долгое время. Кроме того, с помощью удобного инструмента можно будет легко разрезать кабели и провода. Вы можете попробовать этот обжимной станок RJ45 для своих нужд.

    Посмотреть последнюю цену

    Плюсы

    • Ручки, покрытые пластиком
    • Стальная рама — отсутствие риска коррозии
    • Компактная конструкция
    • Простота маневрирования

    Минусы

    Для обжатия требуется сильное обжатие


    9.Инструмент для обжима RJ45 EZ

    Многие профессионалы выбрали его как качественный универсальный инструмент. Вы можете купить этот ценный инструмент для резки и зачистки проводов. Этот инструмент полезен для установки, обслуживания и ремонта локальной сети вашего офиса и дома.

    Хотя вы можете быть новичком, вы можете точно отрезать проволоку и получить чистый результат. Обжимать провода теперь легко. Более того, вам не придется иметь дело с неровными и несовместимыми разъемами, которые нельзя подключить к телефонам и маршрутизаторам.

    Большинство инженеров и ИТ-специалистов считают этот инструмент полезным для повседневных нужд. Купите этот инструмент, чтобы извлечь из него пользу. Сверхпрочный инструмент со стальной моделью не будет иметь повреждений, несмотря на регулярное использование. В комплект также входят несколько дополнительных лезвий с 50 соединителями для прохода Cat6 и защитными чехлами для снятия натяжения.

    Посмотреть последнюю цену

    Плюсы

    • Универсальный инструмент
    • Совместим с экранированными и неэкранированными разъемами
    • Удобное и удобное использование
    • Точные обжимы

    Минусы

    • Разъемы должны быть лучше

    10.Тестер кабеля Solsop Набор инструментов для обжима RJ45

    Solsop выпустил еще один надежный обжимной станок RJ45, который имеет прочную конструкцию и эргономичный дизайн. Таким образом, вы можете с комфортом справиться с процессом опрессовки при использовании этого инструмента.

    Производители использовали высокоуглеродистую сталь для прецизионных штампов. Вы можете использовать обжимной инструмент с телефоном и кабелем Ethernet. Обжимной станок в стальном корпусе имеет покрытие с черной оксидной пленкой, что придает инструменту элегантный вид.

    Тестер лезвия и кабеля являются заменяемыми частями набора.Тестер сетевого кабеля работает с разъемом RJ45 / RJ11 / RJ12. Однако вам необходимо купить аккумулятор на 9 В, так как он не входит в комплект. Производитель добавил очень острое лезвие, которое прослужит долго. Вы можете купить инструмент, чтобы использовать его с 8- и 6-позиционными модульными разъемами.

    Посмотреть последнюю цену

    Плюсы

    • Рукоятки эргономичные.
    • Светодиодные фонари мигают по очереди
    • Высококачественные лезвия.
    • Встроенный съемник и резак

    Руководство по покупке обжима RJ45

    Мы представили вам краткий обзор лучших доступных на рынке обжимных устройств RJ45.Однако, поскольку у вас разные потребности, вам нужно знать, как найти подходящий. Наше краткое руководство по покупке обжима RJ45 поможет вам заключить выгодную сделку.

    RJ45 — один из наиболее часто используемых разъемов с 8 контактами. Вы можете применить коннектор для установления сетевых подключений к вашим компьютерам. И наоборот, разъем RJ12 включает 6 контактов, которые лучше всего подходят для подключения к телефонной базе.

    Обжимные устройства RJ45: типы

    Не все обжимные устройства RJ45 можно использовать с круглыми и плоскими кабелями Ethernet.Однако лучшие обжимные устройства способны разрезать кабели Ethernet обоих типов.

    Мы можем разделить обжимные машины на 3 категории —

    • Ручной — Хотя ручные обжимные устройства премиум-класса подходят для толстых проводов, мы в основном используем их для небольших проводов. Кроме того, некоторые многофункциональные модели также эффективны для резки и снятия изоляции.
    • Гидравлический — Гидравлические обжимные устройства позволяют оказывать большое давление. Вы можете использовать их для работы с толстыми проводами.Однако эти гидравлические модели дороги и требуют регулярного обслуживания. Вы должны заменить масло, чтобы предотвратить засорение.
    • Hammer — Доступные по цене и компактные устройства для обжима с молотком позволяют обжимать самые разные провода. После регулировки высоты подвижного клина легко обжимать провода разных размеров. Один из минусов заключается в том, что при работе с толстыми проводами необходимо нанести несколько ударов.

    Проверьте соединения

    Лучший обжимной пресс RJ45 должен быть совместим с тремя соединениями — 8, 4 и 6 позициями.Раньше мы использовали кабель RJ45 только для телефонных подключений. Однако развитие технологий привело к соединениям 5 и 6.

    Универсален ли ваш обжимной пресс?

    Вы должны сосредоточиться на универсальности вашего обжимного устройства RJ45. Некоторые бренды разработали обжимные устройства для многофункционального использования. Мы думаем, что лучше использовать высококачественные обжимные машины, чтобы получить максимальную отдачу от ваших инвестиций.

    Обжимные прессы инновационной конструкции позволяют решать задачи обжима различных размеров.Более того, вам будет легко выполнить процесс обжима без использования другого набора для обжима. Чтобы справиться с телефонными кабелями и другими типами проводов, вы можете выбрать инструмент для обжима самого лучшего качества.

    Знайте о долговечности изделия

    Если вы думаете об инвестициях в обжимной пресс для профессиональных и личных нужд, он должен быть прочным. Кримпером нужно пользоваться регулярно, а значит, инструмент должен иметь прочную конструкцию. Высокопрочный обжимной пресс может сделать ваш процесс обжима успешным.Без активно разработанного обжимного устройства вы можете столкнуться с нестабильностью в работе.

    Таким образом, качество продукции является одним из важнейших факторов при выборе правильного обжима. В настоящее время производители используют холоднокатаную сталь для создания этого обжимного пресса. С помощью этого инструмента можно обжимать толстые кабели. Кроме того, матрица соединителя должна быть очень прочной, и вы должны проверить баланс веса и толщины вашего обжимного устройства.

    Легкость захвата инструмента

    Возможно, вам придется держать обжимной станок RJ45 руками в течение долгих часов.Вот почему ваш обжимной инструмент должен иметь эргономичный захват. Пластиковые ручки могут быть неудобными для вас, и они могут быть скользкими. И наоборот, резиновые — лучший выбор для вас. Вы не почувствуете дискомфорта при захвате щипцов.

    Дополнительные возможности с комплектом

    У качественного обжимного инструмента должны быть сетевые кабели и разъемы. Когда вы имеете дело только с разъемами RJ45, лучше предпочесть специально разработанный обжимной инструмент RJ45. Однако с некоторыми дополнительными функциями вы получите более высокую ценность.

    Например, некоторые инструменты работают как щипцы для обжима, резаки и зачистки. Система должна включать храповую конструкцию для автоматического закрытия резака и секции обжима.

    Сжатие в сравнении с отступом

    Обжим с вдавливанием — правильный выбор для обжима компактных и тонкопроволочных проводов. Небольшой ручной обжимной пресс можно использовать для обжима вмятин. И наоборот, компрессионный обжим требует постоянного усилия, чтобы предотвратить повреждение проводника. Для работы с медными и алюминиевыми кабелями вы можете выбрать компрессионные кабели.

    Заключение

    Мы постарались предоставить вам самую полезную информацию о обжимных устройствах RJ45. Внимательно прочтите наши обзоры и найдите лучший обжимной пресс для RJ45, который вам нужен.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
