Деревообрабатывающие станки своими руками | Строительный портал

Деревообрабатывающий станок используется не только в столярных или промышленных мастерских. Применяя данное устройство в хозяйстве есть возможность самостоятельно изготовить любой предмет фурнитуры и даже построить дом. О том как изготовить деревообрабатывающие станки своими руками рассмотрим далее.

Оглавление:

  1. Устройство деревообрабатывающего станка
  2. Преимущества и сфера использования деревообрабатывающих станков
  3. Основные виды деревообрабатывающих станков
  4. Самодельные деревообрабатывающие станки — инструкция по изготовлению
  5. Упрощенный вариант изготовления деревообрабатывающего станка

Устройство деревообрабатывающего станка

Каждый деревообрабатывающий станок состоит из основных и дополнительных частей. В качестве основных частей выступает:

  • рабочая плита,
  • станина,
  • устройство вала,
  • один из вариантов режущего инструмента,
  • механизм, отвечающий за передачу движения.

Дополнительные элементы деревообрабатывающего станка:

  • участки с ограждением опасного места,
  • точка, отвечающая за подачу деревянного материала,
  • приспособление для запуска станка,
  • устройство для смазки.

В качестве станины используется тяжеловесное сооружение, выполненное из чугуна или из цельного стального сплава. Все конструктивные части станка устанавливают на станину. Она отвечает за их месторасположение и за устойчивость устройства. В большинстве случаев установка станины производится на железобетонный фундамент.

Основной функцией рабочего стола является фиксация всех рабочих элементов. Его изготавливают из предварительно отшлифованного чугуна. Есть два варианта стола: подвижный и неподвижный.

Чтобы прикрепить режущий инструмент к станку используется устройство рабочего вала. Есть несколько разновидностей данного устройства, которые различаются типом режущего инструмента, прикрепленного к нему. Выделяют:

  • пильный,
  • ножевой,
  • шпиндельный рабочий вал.

Он всегда изготавливается из точенной стали, характеризуется прочностью, сбалансированностью и наличием места, на котором крепится режущий инструмент.

В качестве режущего инструмента выступают различные детали. Они различаются конструктивными и функциональными особенностями, а также формой и размерами.

Для их изготовления используется высококачественная углеродная сталь. Рассмотрим некоторые виды режущих инструментов для деревообрабатывающего станка:

  • устройство в виде круглого диска применяется на станках круглопильного типа;
  • инструмент в форме пильной ленты применяют на ленточнопильных станках;
  • ножи плоского и фасонного типа используют на фрезерных, строгальных или шипорезных конструкциях;
  • на сверлильных деревообрабатывающих станках пользуются сверлами;
  • долбежную цепь применяют на цепнодолбежных устройствах;
  • для ферезерных и шипорезных станков отличным вариантом станет использование крючков, прорезных дисков и фрез;
  • на деревообрабатывающих станках циклевального типа используют циклевальные ножи;
  • для шлифовальных станков используется рулонная шкурка.

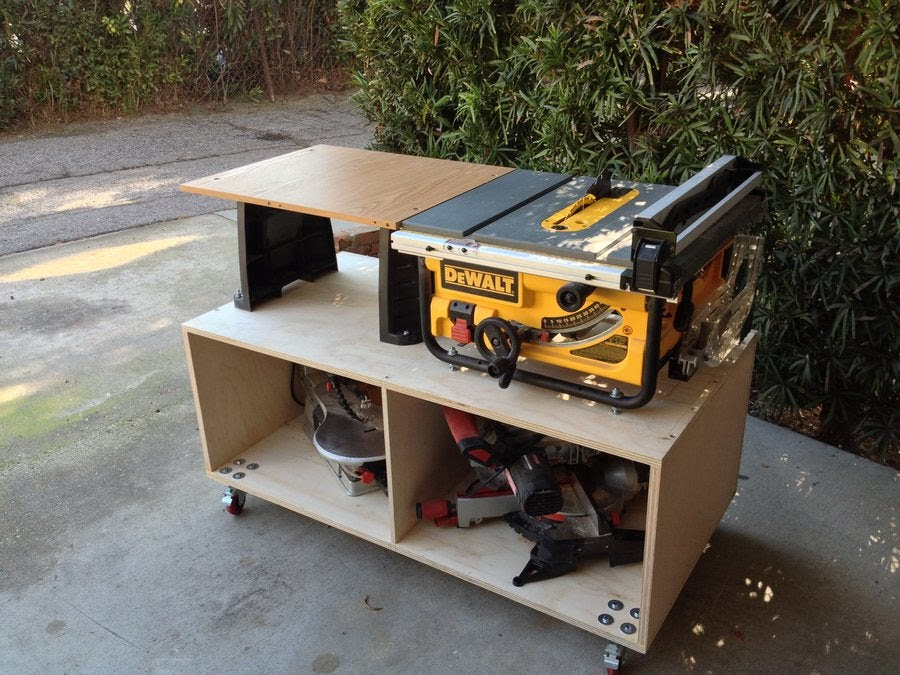

Деревообрабатывающие станки фото:

Преимущества и сфера использования деревообрабатывающих станков

Деревообрабатывающие станки имеют большое количество преимуществ перед ручными инструментами по обработке деревянных поверхностей. Во-первых, скорость работы деревообрабатывающего станка намного выше, поэтому используя данный аппарат существенно экономится время на обработку одной детали.

Универсальный деревообрабатывающий станок способен обрабатывать различные детали, и производит несколько видов работы, например, шлифовку, фрезеровку и сверление.

При соблюдении всех технологий изготовления деревообрабатывающего станка, такое устройство способно прослужит его владельцу не один десяток лет.

Современные деревообрабатывающие станки с ЧПУ имеют усовершенствованные функции работы, в процессе выполнения которых, человек работающий на станке, практически не перетруждается. Достаточно произвести запуск, предварительно записанной программы и установить деталь. С такими темпами, количество деталей увеличивается, а время на их обработку — уменьшается. Такие станки способны работать круглосуточно и непрерывно.

Если рассматривать деревообрабатывающие станки бытового назначения, то среди них также выделяют много достоинств:

1. Такие станки оснащены двигателем со средней мощностью в 2,2 кВт, такая мощность позволяет выполнять работу быстро и не перегружаясь.

2. Такие станки обладают хорошим качеством обрабатываемой продукции.

3. Они не требуют больших затрат по обслуживанию и эксплуатации.

4. Возможность установки дополнительных приставок, позволяет увеличить количество функций бытового деревообрабатывающего станка.

5. Основными функциями такого станка является распиливание, шлифование, фрезеровка и сверление дерева.

6. Большое количество функций и универсальность такого оборудования позволяет работать с различными видами дерева, при этом выполняя разнообразные операции.

7. Если рассматривать о деревообрабатывающих станках отзывы, то для частного или домашнего использования отличным вариантом станет покупка или самостоятельное изготовление бытового станка.

Сфера использования деревообрабатывающих станков достаточно широкая, из-за их многофункциональности. Они применяются как в частной, так и в промышленной деревообработке.

С помощью деревообрабатывающих станков изготавливают полуфабличные элементы или заготовки, такие как доски, бруски, шпон, стружка. Также на них изготавливают детали к деревянным изделиям или целые деревянные конструкции, например: паркет, лижи, мебель, детали музыкальных инструментов и т.д.

Все задачи, которые связаны с обработкой дерева с легкостью решает деревообрабатывающий станок. Это устройство осуществляет не только распиливание и сверление дерева, но и его шлифовку и даже резьбу, на изготовление которой вручную требуется в десятки раз больше времени.

Основные виды деревообрабатывающих станков

В соотношении с технологическим принципом обработки дерева деревообрабатывающие станки разделяют на:

  • универсальные,
  • специализированные,
  • узкого производства.

Станки универсального назначения отличаются широкой популярностью из-за их многофункциональности. Их используют на разнообразных как производственных, так и индивидуальных предприятиях. Особенность такого станка состоит в том, что на нем возможно выполнять практически все виды обработки дерева. Но в то же время, качество выполненной работы будет немного ниже, чем, например, у специализированного станка.

Специализированные деревообрабатывающие станки способны выполнять только одну функцию, при этом способны перенастраиваться и используются в разных отраслях.

Использование специальных станков сводится к изготовлению определенных деталей, другие операции на таком станке выполнить невозможно.

Специализированные станки бывают:

  • фрезерного типа,
  • круглопильного типа,
  • ленточнопильного типа,
  • продольно-фрезерного типа,
  • сверлильного типа,
  • шипорезного типа,
  • сверлильно-фрезерного типа,
  • токарного типа,
  • долбежного типа,
  • шлифовального типа.

Одним из главных видов обработки дерева являются фрезерные станки, которые выполняют функции:

  • фрезерования деталей в различных направлениях,
  • фасонного производства деталей,
  • вырезки неординарных элементов,
  • изготовления пазов.

Фрезерные деревообрабатывающие станки разделяют на:

  • устройства простого типа, которые бывают одно- и двухшпиндельными;
  • станки копировальные — занимаются изготовлением небольших деталей, на основе применения сложных технологий;
  • карусельные станки выполняют обработку плоского и фигурного типа.

Также выделяют деревообрабатывающие станки настольного типа, которые в свою очередь разделяются на:

  • станки вертикального типа,
  • горизонтального типа,
  • продольного типа,
  • узкоспециализированного типа.

Станки токарные — работают с разными видами дерева от мягких до твердых пород. Они оснащены копировальным устройством, изготавливающим однотипные детали. Сфера использования не ограничивается художественными мастерскими. Токарные станки изготавливают детали разнообразных форм: конических, цилиндрических.

Токарные станки разделяют на:

  • центровые — в них подается инструмент механизированно или вручную, которые поддается резке, предназначены для изготовления однотипных деталей;
  • лоботокарные — изготавливают модельные детали;
  • круглопалочные — производят изделия, в которых диаметр изменяется по длине детали.

Деревообрабатывающие станки круглопильного типа выполняют продольное, угловое и поперечное распиливание. Бывают ручными и механизированными.

Реймусовые станки строгают доски под плоским уклоном. Бывают:

  • односторонними,
  • двухсторонними,
  • многоножевыми.

Для определения вида или типа деревообрабатывающего станка существуют специальные обозначения. Первая одна или две буквы обозначают тип по принципу работы, а следующие — технологические свойства станка. Чтобы узнать количество рабочих элементов на узле между этими буквами существуют цифры.

В соотношении с точностью выполнения обработки детали, выделяют деревообрабатывающие станки:

  • первого класса (О) — обозначающие очень высокую точность обработки;
  • второго класса (П) — точность составляет одиннадцать или двенадцать квалитетам;
  • третьего класса (С) — с точностью тринадцать пятнадцать квалитетам;
  • четвертого класса (Н) — с пониженной точностью.

Самодельные деревообрабатывающие станки — инструкция по изготовлению

Для изготовления универсального деревообрабатывающего станка понадобится наличие:

  • электродвигателя,
  • вала,
  • патрона для сверл,
  • станины, которая регулируется по высоте.

Это приспособление с легкостью заточит, отшлифует и разрежет деревянные детали.

Выбирая двигатель обратите внимание на такие параметры:

  • синхронность,
  • мощность в интервале от 0,6 до 1,5 кВт,
  • средняя скорость вращения вала за минуту 2500 оборотов.

Вал должен иметь приспособление для крепления патрона под сверла. Если оно отсутствует требуется подточить конечную часть вала с помощью напильника. Диаметр крепления должен быть чуть больше диаметра патрона. Затем включите двигатель и подточите патрон, таким образом, чтобы он закрепился на вале. С помощью надфиля и притирочной пасты подгоните патрон под размер вала. При отсутствии такой пасты, следует потереть наждачную бумагу и ее абразив развести маслом.

В центральной части вала следует просверлить отверстие и нарезать резьбу M5 M6, чтобы уберечься от случайного сползания патрона следует произвести его фиксацию при помощи потайной головки.

Стандартное расположение станка позволяет располагать деревянную деталь в разных положениях по отношению к станку.

Чертежи деревообрабатывающего станка:

Крепление стола к раме производится при помощи двух болтов, а крепление планок — с помощью фиксирующих скоб.

Для сооружения рамы понадобится шесть металлических уголков, сечение которых составляет 2,5х2,5 см, и один уголок с сечением 4х4 см. Их длина составляет 30 см. Для соединения примените сварочный аппарат. Следите за качеством сварочных швов, так как станок в процессе работы постоянно вибрирует.

Для изготовления столешницы возможно использование пластика, металла, доски или фанеры.

Чтобы установить детали на пространстве стола потребуется изготовление планки и скобы. Чтобы устанавливать в отверстие патрона шкиву, фрезу или пилу, следует дополнительно изготовить втулки переходного характера и оправки.

Упрощенный вариант изготовления деревообрабатывающего станка

Изготовление деревообрабатывающего станка необходимо начинать с его функционального предназначения, чем меньше функций выполняет устройство, тем его легче соорудить.

Чтобы изготовить станину, возьмите металлический уголок или трубу. Сварите крепкий каркас, а затем усильте его при помощи дополнительных уголков, для снижения уровня вибрации конструкции.

Лучше установить станину в определенное место и забетонировать ее в пол.

Следующий этап сооружение или покупка деревообрабатывающего вала, который имеет ширину 30 см, который способен разместить сразу несколько ножей.

Для сооружения стола используйте прочную и ровную сталь, толщиной около 1 см. Чтобы отрегулировать толщину строгания сделайте раскладной стол, состоящий из двух отдельных частей. Таким образом, высота одной части будет регулироваться. При этом вторая часть требует жесткой фиксации.

В качестве двигателя возьмите устройство мощностью от 2 до 5 кВт, со скоростью вращения от 2000 до 3000 оборотов в минуту. Если скорость будет меньше, это скажется на качестве работы станка.

На раму установите двигатель. Натяните ремни и сделайте двигающийся уголок, который поможет регулировать длину распиливания детали. Установите еще один уголок, который будет выравнивать положение заготовки по отношению к режущему инструменту.
