Краны шаровые, муфтовые, фланцевые — Что такое Краны шаровые, муфтовые, фланцевые?
Шаровые краны — запорное устройство, используемое на трубопроводах.
Шаровые краны — запорное устройство, используемое на трубопроводах.
Добавим, что, пожалуй, это — самое популярное и распространенное во всем мире запорное устройство, используемое для перекрытия потока рабочей среды на трубопроводах.
Практически любая отрасль промышленности, а также ЖКХ используют это надежное и доступное по стоимости оборудование.
Шаровые краны покупают и для Северного потока, и для коттеджной застройки.
Среди других запорных устройств шаровые краны наиболее универсальные и простые по конструкции.
По типу присоединения к трубопроводу шаровые краны бывают штуцерные, муфтовые, приварные и фланцевые, причем принцип работы у всех одинаков.
Практически любой кран шаровой муфтовый или фланцевый может быть использован на трубопроводах с жидкой или газообразной рабочей средой даже в системах, по которым транспортируются самосвязывающиеся жидкости и газ.
Конструктивно шаровой кран большого диаметра представляет собой корпус из 2-х сваренных между собой штампованных полусфер и затвора в виде шара, по оси которого выполнено отверстие для прохода рабочей среды. Поворот пробки шарового крана на 90o обеспечивается посредством редуктора, электро- или гидропривода. Диаметр отверстия в затворе, как правило, равен внутреннему диаметру трубопровода, на котором кран установлен. Благодаря этому проход рабочей среды через затвор сопряжен с минимальными гидравлическими потерями, что обуславливает активное использование шаровых кранов на магистральных трубопроводах.
В зависимости от способа присоединения к трубопроводу шаровые краны выпускаются нескольких типов: фланцевые, приварные и муфтовые.

Конструктивная простота крана обуславливает предельную надежность при интенсивной эксплуатации, срок которой производители устанавливают до 30 лет и более.
Существуют различные модификации шаровых кранов, разработанные для использования в различных средах, в том числе и с агрессивных, функционирования в различных климатических условиях и режимах работы, в подземном и надземном положении.
Для этого используют разные материалы для изготовления корпуса и затвора, оборудуют кран механизмом управления, которое при необходимости быстро перекроет поток, вне зависимости от диаметра трубопровода.
Более популярны краны , имеющие съемную конструкцию, что позволяет их ремонтировать и восстанавливать.

Шаровые краны различаются по управлению — с рукояткой и редуктором. Ручное управление считается наиболее надежным, поскольку оно простое и не зависит от сторонних факторов, поэтому такие краны шаровые газовые устанавливают на тех участках трубопроводов, где необходимо быстрое перекрытие рабочей среды.
Краны, оснащенные редуктором, чаще используются в системах с жидкой рабочей средой, потому что механизм редуктора обеспечивает плавное перекрытие трубопровода и тем самым предохраняет систему от гидроудара.
Изготовитель: Пензтяжпромарматура (ПТПА)
Отличия муфтового и фланцевого кранов
Муфтовые и фланцевые шаровые краны относятся к самому распространенному типу пробочной арматуры трубопроводов различного назначения. Несмотря на то, что устройства позиционируются как запорно-регулирующие, их основная функция — запорная и очень редко — частично регулирующая.

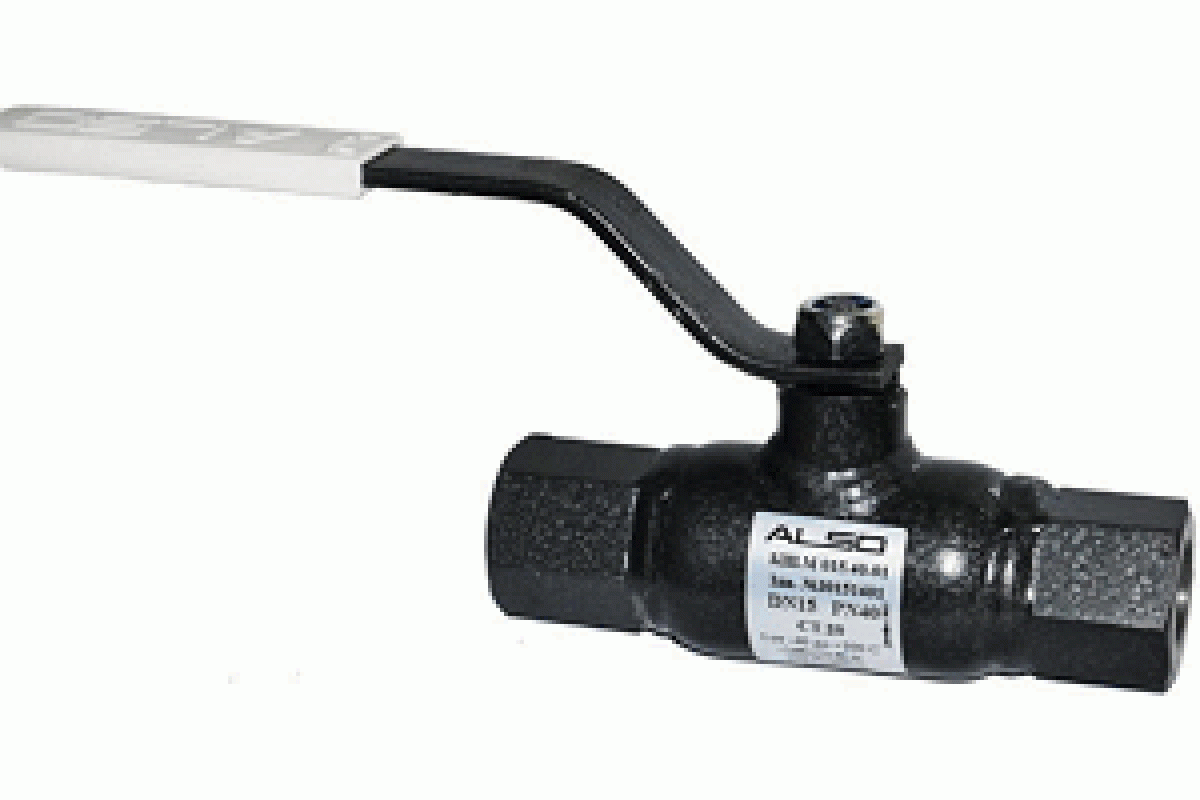

Краны шаровые муфтовые
Трубопроводная арматура устанавливается у конечных потребителей при тепло- и водоснабжении для отсекания потока рабочей среды. Например, на вводе водопровода, на подводе к унитазу, мойке, умывальнику. Краны шаровые муфтовые для воды просты в монтаже и демонтаже: подсоединение к линии происходит за счет резьбовой нарезки в корпусе разной комбинации:
- В-в (мама-мама) — внутренняя резьба с обеих сторон муфты.
- В-н (мама-папа) — с одной стороны внутренняя, с другой наружная.
- Н-н (папа-папа) — на обеих сторонах наружная нарезка резьбы.
Конструкция состоит из стального корпуса, в котором расположен сферический затвор со сквозным отверстием и шток, соединяющийся с ручкой-рычагом или «бабочкой» с ограничителем поворота. Для перекрытия потока ручку поворачивают на 90 градусов, при этом шток перемещает ось отверстия шара-затвора в плоскость, перпендикулярную направлению рабочей среды. Герметичность обеспечивается уплотнительными кольцами из полимеров.
Краны шаровые муфтовыелатунные подходят для трубопроводных систем с диаметром не больше 45 мм. Для установки запорной арматуры на трубах большего диаметра используется кран шаровой фланцевый.
Краны шаровые стальные фланцевые
Арматура применима для трубопроводов с диаметром труб 15-500 мм. Запорная конструкция крана аналогична муфтовому типу, отличие состоит только в способе крепления. На концы ответных деталей устанавливаются фланцы, к которым метизами крепятся фланцевые соединения запорного устройства.
Во время монтажа накидного фланца с помощью сварки важно спозиционировать параллельные плоскости и не оставить подрезов на кромке зеркала, чтобы обеспечить максимальную герметичность узла.
Краны шаровые фланцевые полнопроходные рекомендуется использовать для перекрытия рабочей среды и только в исключительно редких случаях для регулирования. При регулировании проходящий поток будет ударять в зеркало абразивным материалом, который идет вместе с транспортируемой средой: окалинами, ржавчиной, флюсом, песком и так далее. Зеркальная поверхность запорного шара быстро изнашивается и при закрытии затвора не даст обеспечить плотность между уплотнительными кольцами и самим шаром.
💧 Шаровый муфтовый кран: назначение, виды, модели, отзывы
Водопровод в наши дни считается основным из благ цивилизации, наряду с электроэнергией. Без него основная масса населения земли совершенно не представляет себе жизни. То, что из крана бежит вода в квартире, уже давно кажется обыденным. Но помимо скважин и насосов, которые это обеспечивают, есть ещё один важный узел, участвующий в процессе. В сегодняшней статье речь пойдёт о шаровых муфтовых кранах, их видах, назначении и устройстве. Попутно стоит рассмотреть и несколько моделей с их характеристиками.
Без этого миниатюрного механизма не обходится ни одна квартираФОТО: santehmas.ru
Содержание статьи
Назначение муфтовой запорной арматуры
Назначение шарового муфтового крана, в зависимости от вида, может отличаться. Такая арматура применяется не только в системах водопровода или отопления. Сегодня она применяется в газопроводах и устанавливается в квартирах и частных домах в месте подключения к плите.
ФОТО: netbeheernederland.nl
Запорный или регулирующий элемент подобного механизма изготовлен в воде сферы с расположенным по центру отверстием, что и дало название «шаровой». Соединительные резьбовые муфты, расположенные по обеим сторонам крана обеспечивают простое, и в то же время качественное соединение с трубами. Именно такая арматура на сегодняшний день наиболее распространена в квартирах и частных домах. Что же касается фланцевых шаровых кранов, то они используются в промышленности.
Фланцевые шаровые краны бывают довольно крупнымиФОТО: satu.kz
Принцип действия шарового крана
Принцип работы подобной запорной арматуры крайне прост. Внутри муфты находится стальной шар, по оси которого имеется отверстие. Он плотно прилегает к стенкам, что обеспечивается прокладками. Если положение шара таково, что сквозное отверстие перпендикулярно потоку воды или иной среды, то прохождение невозможно. При повороте вентиля положение отверстия меняется. Оно разворачивается параллельно потоку, среда проходит сквозь него беспрепятственно.
ФОТО: santeh-aqua.ru
Разновидности шаровых муфтовых кранов
Как и любой механизм, подобная запорная арматура может быть различной. Одни из видов более распространены в быту, другие применяют реже, однако рассмотреть стоит все для получения читателем более подробной информации. Основными критериями, по которым делят шаровые муфтовые краны, можно назвать:
- резьбовые разъёмы;
- пропускная способность;
- тип запорного механизма;
- способ управления;
- материал изготовления.
ФОТО: proektooo.ru
Резьбовые разъёмы и их типы
Резьбовые разъёмы используются для соединения крана с трубой и включения его в систему. Они могут быть трёх видов:
- наружные – на муфтовый шаровой кран с обеих сторон наворачивается гайка, расположенная на трубе.
Для уплотнения здесь используется паронитовая, резиновая или силиконовая прокладка;
- внутренние – резьба расположена в теле крана. При этом он наворачивается на наружную резьбу трубы, а уплотнение производится при помощи льна или ленты ФУМ;
- комбинированные – здесь имеется оба предыдущих варианта, расположенные по разным сторонам.
ФОТО: fantasticbook.ru
Пропускная способность запорной арматуры
По этому параметру шаровые краны можно также разделить на три категории – полнопроходные, непроходные и редуцированные.
- Полнопроходной механизм обеспечивает поток среды практически без потерь давления. Диаметр отверстия в шаре здесь может быть чуть меньше размера трубы (от 1 до 10 %). Применяются в системах, где нет необходимости снижения давления потока.
- Непроходные краны имеют входное отверстие на 30-60 % больше, чем выходное, что значительно снижает давление потока.
- Редуцированные, или стандартнопроходные изделия позволяют незначительно снизить давление выходного потока, в пределах 10-30 %.
ФОТО: termoros-spb.ru
Запорный механизм и его разновидности
Этот параметр не особо важен для домашнего мастера, однако не рассмотреть его, хотя бы поверхностно, тоже нельзя. Здесь выделяют 2 типа.
- Плавающий шар – конструкция применима лишь в системах низкого давления и может иметь довольно большой диаметр, вплоть до 200 мм.
- Шар на опорах – именно этот механизм используется в кранах бытового назначения, как в системах водоснабжения, так и для перекрывания газовых магистралей в частных домах и квартирах.
ФОТО: termoros-spb.ru
Разделение арматуры по типу управления
Для бытового использования чаще всего применяется вентильный кран, позволяющий плавно регулировать скорость потока. Помимо него стоит отметить консольные механизмы, которые способны лишь к грубой регулировке, и краны с электронной регулировкой, применяемые для автоматического управления.
Материалы изготовления запорной арматуры
Для изготовления каждой детали шаровых водопроводных и газовых муфтовых кранов используются различные материалы, а именно
- корпуса изготавливают из чугуна, латуни, бронзы или полипропилена;
- для шарового элемента используют латунь, хром и сталь;
- уплотнитель может быть тефлоновым или фторопластовым;
- вентили – полипропиленовые, стальные, латунные.
Применение того или иного материала обуславливается особенностями использования. Наиболее распространённый материал (латунь), обладает высокими антикоррозийными и прочностными характеристиками, сталь значительно крепче, но подвержена коррозии. Что касается полипропилена то, несмотря на его малую прочность, ему не может навредить влажность, а стоимость его очень мала.
Многие считают такие краны стальными, но это лишь покрытие латуниФОТО: engineers.

Достоинства и недостатки шаровых муфтовых кранов
Помимо удобства использования подобной арматуры, можно отметить ещё несколько важных достоинств шаровых кранов. Главное – это, конечно же, возможность установить арматуру в любом положении, как вертикально, так и горизонтально. Важно лишь не перепутать направление потока. Далее стоит отметить надёжность и простоту приобретения запасных частей (рем. комплекта) на изделия. Застои в таких кранах возникают крайне редко, скорость открытия арматуры высока. Также потребители отмечают и очень малый вес.
Но, как всегда, не обошлось и без недостатков. Такие шаровые краны допускают вероятность гидроудара при высоком давлении в системе, в момент открывания. Также отмечается и невысокая точность регулировки напора.
Такие краны лучше иметь под рукой про запасФОТО: obyava.ua
Популярные в России производители шаровых кранов для бытового использования
Наибольшей популярностью среди наших покупателей, согласно собранным журналом Homius данным, являются 3 бренда – «Valtec», «Itap» и «Bugatti». Они и будут рассмотрены в данном разделе сегодняшней статьи.
Марка «Itap» — третье место сегодняшнего рейтинга
Согласно отзывам потребителей, качество изделий от этого производителя довольно высоко. Оно ни в чём не уступает другим двум брендам, однако основным критерием, при схожих характеристиках, оказалась стоимость, застывшая на довольно высокой отметке. Ну а дороговизна повлекла за собой и дополнительную проблему – большое количество фальсифицированной продукции, что также ничего хорошего не несёт.
Такие краны производства Италии сейчас уже не найти – в основном Китай и РоссияФОТО: nadezhnaya-santehnika.ru
Предлагаем ознакомиться с некоторыми отзывами реальных покупателей. Отметим, что по каждому из производителей будут представлены как положительные мнения пользователей, так и отрицательные.
Отзыв о муфтовом шаровом кране «Itap»:
Подробнее на Отзовик: https://otzovik.com/review_2869111.html
шаровой муфтовый кран Itap
Проблема в том, что по этому бренду отзывов на крупных ресурсах немного, а мнения с мелких могут быть неправдивыми. Потому, чтобы не вводить Уважаемого читателя в заблуждение, рассматривать их не будем.
«Bugatti» — неплохое соотношение цены и качества
Этот бренд более широко известен, при этом, несмотря на более низкую стоимость, шаровые краны этой фирмы также подделываются. А вот отличить фальсификат от оригинала бывает очень сложно, а порой даже и невозможно. Вот что о бренде говорят пользователи сети.
Отзыв о муфтовом шаровом кране «Bugatti»:
Подробнее на Отзовик: https://otzovik.com/review_6751632.html
Ещё один отзыв о муфтовом шаровом кране «Bugatti»:
Подробнее на Отзовик: https://otzovik.com/review_3095996.html
муфтовый шаровой кран Bugatti
Как и было обещано, найденное негативное мнение
Лучший представитель семейства – кран «Valtec»
По этому бренду отзывов значительно больше, и 80 % из них положительные (всегда найдутся недовольные). В целом невысокая стоимость и отличное качество – это те киты, на которых пытается держаться производитель. Но, чтобы не быть голословными, представляем реальные мнения покупателей.
Отзыв о муфтовом шаровом кране «Valtec»:
Подробнее на Отзовик: https://otzovik.com/review_1798419.html
Ещё один отзыв о муфтовом шаровом кране «Valtec»:
Подробнее на Отзовик: https://otzovik.com/review_1641945.html
А далее обязательная «ложка дёгтя».
Ещё один отзыв о муфтовом шаровом кране «Valtec»:
Подробнее на Отзовик: https://otzovik.com/review_806814.html
шаровой муфтовый кран Valtec
Как вы видите, мнения людей разделились. Однако подобное разделение можно увидеть в отзывах о любом изделии. Ведь ознакомившись с ними невозможно понять, в каких условиях эксплуатировался шаровой кран, кем и как был установлен и не является ли приобретённая арматура фальсификатом. А потому, несмотря на все рейтинги и обзоры, вопрос лучшего бренда остаётся в подвешенном состоянии, и отвечать на него придётся самому покупателю.
ФОТО: krepcom.ru
Заключительная часть
Без шаровых муфтовых кранов, назначение и виды которых были рассмотрены сегодня, не может обойтись ни одно жилое помещение. Ведь именно от них зависит, насколько быстро владелец сможет перекрыть воду или газ при возникновении аварийной ситуации или при необходимости ремонта на магистрали. А значит, их можно назвать и ответственными за сохранность имущества, а иногда даже жизней. Поэтому стоит серьёзно подойти к выбору при приобретении подобной запорной арматуры, её установке и эксплуатации. Только тогда можно быть уверенным в их бесперебойной работе. Что же касается стоимости, то вряд ли на своём спокойствии стоит экономить. Ведь, как говорят, нервные клетки не восстанавливаются.
Необходимо следить, чтобы подобного не происходилоФОТО: kostanaytv.kz
Будем очень рады, если информация, изложенная в сегодняшней статье, будет не только интересна, но и полезна нашему Уважаемому читателю. Остались вопросы по ней? В таком случае излагайте их в обсуждениях ниже. Редакция Homius обязательно ответит на каждый из них в максимально короткие сроки. Там же Вы можете оставить свой комментарий или отзыв или выразить личное мнение по данной теме. И ещё, огромная просьба, не забывайте ставить оценку прочитанному. Ваше мнение помогает нам развиваться, двигаясь в правильном направлении. А напоследок, как уже повелось, предлагаем Вашему вниманию видеоролик, который поможет более полно раскрыть сегодняшнюю тему.
