Устройство дымогенератора: Коротко об устройстве дымогенератора для холодного копчения

Содержание

почему в дымогенераторе зависает щепа, почему тухнет, как очистить

Дымогенераторы для копчения разнообразных продуктов в домашних условиях в последние годы пользуются особой популярностью, особенно у тех, кто любит пищу с «дымком». Ценятся они не только за вкусно приготовленную еду, но и за простую эксплуатацию и минимальное обслуживание.

Разберемся как устроен дымогенератор

Принцип работы дымогенератора, который используется для холодного копчения достаточно простой. В его основе заложен принцип пиролиза. Пиролиз – это процесс, во время которого происходит разложение соединений органического природного происхождения при минимальном поступлении кислорода. В случае с дымогенератором – раскладывается древесина. Дым вырабатывается за счет того, что одновременно протекают два разных процесса, связанных друг с другом: опилки нагреваются и тлеют без поступления кислорода.

Сам аппарат имеет форму небольшого герметичного короба, который состоит из нескольких частей. Каждая часть конструкции отвечает за выполнение определенных функций.

  1. Передняя часть. На ней располагается панель выключателей, с помощью которых происходит контроль работы дымогенератора.
  2. Верхняя часть. В этой части устройства находится бункер, в который засыпается щепа, а также труба, через которую подается вырабатываемый дым.
  3. Внутренняя часть – это специальный механизм, который подает определенное количество щепы к элементу, нагревающему топливо. Внутри дымогенератора для холодного копчения находится лоток, в котором собирается зола, контроллер электронного типа, отвечающий за температуру и частоту подачи используемой стружки.

Контролер, как правило, настраивается на нужный режим, чтобы температура нагревательного элемента обеспечивала стабильное тление топлива. Механизм для подачи щепы регулируется так, чтобы, в коптильную камеру стабильно поступал густой дым с большим показателем плотности.

Основные элементы конструкции дымогенератора

Генератор дыма для холодного копчения представляет собой достаточно простую конструкцию, которая состоит из нескольких важных элементов.

Корпус. Данная емкость может иметь цилиндрическую или квадратную форму. Самым подходящим материалом для ее изготовления считается нержавеющая сталь. В продаже можно отыскать модели генераторов дыма, изготовленных из некоторых других сплавов и материалов. Основная функция, которую выполняет корпус – это складирование опилок. Также в корпусе топливо тлеет и вырабатывает дым.

Если говорить о дымогенераторах сделанных своими руками, то в качестве корпуса можно использовать термос или широкую трубу. Идеальные размеры корпуса составляют примерно 10 см в ширину и до 50 см – высота.

Дымоход. Данная часть крепится непосредственно к корпусу. Дымоход обеспечивает бесперебойный отвод дыма от эжектора непосредственно в коптильную камеру. Для того, чтобы элемент надежно крепился к корпусу, нужно зафиксировать дымоход с помощью качественных сварных швов или путем применения резьбового соединения.

Эжектор. Элемент, отвечающий за создание достаточной тяги в дымогенераторе.

Компрессор. Отвечает за улучшение тяги и смешивает небольшое количество воздуха с вырабатываемым внутри корпуса дымом.

Разбор неисправностей и методы их устранения

Генераторы дыма для холодного копчения, как и любое другое оборудование, может сломаться или начать работать хуже. Причины этого могут быть самые разные, начиная от заводского брака или неточностей и заканчивая неправильной эксплуатацией устройства. Некоторые из поломок можно устранить самостоятельно, другие – только с помощью специалистов.

Почему тухнет дымогенератор

Пользователи, которые имеют уже достаточное количество опыта в эксплуатации генераторов дыма для холодного копчения, говорят о том, что устройство может тухнуть в результате недостаточной циркуляции воздуха в камере. Специалисты выяснили, как можно разжечь аппарат так, чтобы не случилось этой неприятности.

В трубках генератора дыма начинает оседать мусор и остатки сгоревшей щепы, которые и забивают все отверстия. Необходимо все тщательно прочистить и устройство снова начнет работать стабильно, перестанет гаснуть. Также важным моментом есть то, что воздух лучше подавать через верхнюю часть камеры.

Почему в дымогенераторе зависает щепа

Иногда пользователи сталкиваются с такой проблемой, как зависание щепы. Из-за этого процесс тления становится нестабильным или же конструкция для холодного копчения и вовсе может потухнуть.

Причин этого может быть несколько. Например, неправильно подобранный размер стружки, используемой для копчения. Также бункер, из которого подается щепа, может иметь дополнительные элементы, которые задерживают топливо и не дают ему стабильно падать в зону горения.

Очень важен правильный выбор щепы

Стоит выбирать такие модели дымогенератора, которые бы имели достаточный диаметр бункера и в котором бы не присутствовали посторонние элементы, отрицательно влияющие на движение топлива. Чтобы стружка не зависала из-за неправильно подобранного размера, стоит ознакомиться с рекомендациями производителя того или иного устройства. Как правило, изготовитель указывает, щепа какой фракции будет наиболее подходящей.

Как очистить дымогенератор от смолы

Для того, чтобы почистить дымогенератор от смолы, можно воспользоваться специальными средствами. В продаже имеются средства, позволяющие быстро устранить смолу и другие особо стойкие отложения, возникающие в результате горения древесины. Стоит отметить, что использовать их можно для обработки щелочно-стойких поверхностей. В противном случае можно повредить конструкцию.

Во время очищения нужно в первую очередь удалить с бункера все остатки щепы и золы. Дальше заглушаются отверстия, через которые внутрь конструкции попадает воздух и выходит дым. Использовать для этого можно обычные обрезки силиконового шланга, которые пережимаются на концах.

Дальше выбранный чистящий раствор заливается внутрь конструкции и оставляется в среднем на полчаса. Точное время, которое понадобится на очищение, будет указано на упаковке приобретенного средства. По истечению этого времени раствор с дымогенератора сливается. Если на стенках осталось немного смолы, то можно немного их потереть.

Важно! Процесс очищения дымогенератора от смолы обязательно должен выполняться в резиновых перчатках, чтобы не пострадал кожный покров рук.

Как правильно разжигать дымогенератор

Разжигать дымогенератор нужно очень осторожно. Лучше всего для этого воспользоваться не спичками, а специальной зажигалкой.

Сначала нужно включить компрессор, чтобы появилась тяга внутри компрессора. Затем, через специальное небольшое отверстие, которое, как правило, находится в нижней части устройства, разжигается дымогенератор. Для того, чтобы начал идти дым, нужно подождать несколько минут.

Меры безопасности при работе с дымогенератором

Дымогенераторы, которые используются для холодного копчения, не считаются пожароопасными устройствами. Но, несмотря на это, меры безопасности во время эксплуатации все же стоит соблюдать, ведь аппарат вырабатывает дым и для работы использует компрессор электрического типа.

  • Если дымогенератор используется в жилом здании, то обязательно нужно пользоваться вытяжкой.
  • Устройство устанавливается исключительно на горизонтальной поверхности.
  • Если стружка загорится, то нужно немедленно воспользоваться распылителем воды.
  • Если ощущается запах гари от компрессора, то дымогенератор нужно сразу же отключить от сети.
  • Во время обслуживания используемого прибора, обязательно нужно использовать специальные перчатки.

Дымогенераторы для холодного копчения – это удобные в эксплуатации устройства, позволяющие получить невероятно вкусные копчености без химических добавок.

Кроме того, стоимость приготовленных в домашних условиях продуктов, будет в несколько раз ниже, чем в магазине и при этом намного полезнее и вкуснее. Как правило, конструкции такого типа очень простые в эксплуатации и обслуживании, чистить их достаточно легко, а готовить копчености – одно удовольствие.

Устройство дымогенератора и его принцип работы

Мясные и рыбные продукты обрабатывают разными способами. В том числе используют холодное копчение. Облегчить и ускорить процесс сможет дымогенератор. Его можно приобрести или сделать своими руками.

Аппарат, изготовленный на заводе, удобен и производителен, но достаточно дорогой. Если есть некоторый опыт работы со сварочным и слесарным оборудованием, то можно изготовить дымогенератор своими руками.

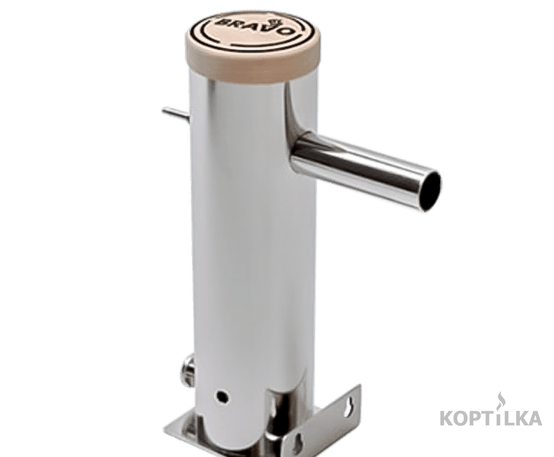

Устройство дымогенератора

Генератор дыма состоит низ нескольких основных частей:

  • Цилиндрический корпус, в который загружают щепу;
  • патрубок, по которому осуществляется выход дыма;
  • эжектор воздуховода;
  • непосредственно воздуховод;
  • снимающееся дно, имеющее отдел для сбора золы и других продуктов сгорания;
    крышка;
  • компрессор.
  • Корпус дымогенератора изготавливается из металлической трубы. Используется труба из нержавеющей стали, имеющая внешний диаметр от сорока двух до пятидесяти миллиметров. Толщина стенки – примерно один миллиметр.

Верхнюю часть трубы закрывают плотной, максимально герметичной крышкой, предпочтительнее тоже из нержавеющей стали. Ее лучше снабдить ручкой. При дополнительной загрузке щепы в процессе копчения будет удобнее поднимать крышку.

Нижняя часть трубы закрывается съемным дном. Его крепят с помощью болтовых соединений или делают резьбу для завинчивания. Чтобы щепа не падала на самое дно и оставалось место для золы и других отходов, устанавливается сетка в паре сантиметров от поверхности донной части.

Сетку используют термостойкую с небольшими ячейками. Размер ячеек должен быть около полсантиметра по сторонам. Особой прочности от нее не требуется, т.к. нагрузка будет невысокой. Размещают сетку на ножках из болтов. Берут болты длиной три или четыре сантиметра и крепят их к сетке.

Если подходящая сетка отсутствует, то изготавливают защиту из листа нержавеющей стали. Вырезают круглую деталь подходящего диаметра и просверливают в ней достаточное количество отверстий. Устанавливают так же, как и сетку.

Следующая часть дымогенератора – сопло дымохода. Его изготавливают из трубы меньшего диаметра. Используют отрезок трубы из нержавеющей стали длиной около шестнадцати сантиметров, а диаметром – два с половиной сантиметра. Дымоходную трубку приваривают или вкручивают в корпусную трубу под прямым углом. Она должна находиться примерно в полуметре от уровня дна. Это расстояние замеряется от поверхности дна до центральной оси дымохода.

К дымоходу подсоединяется штуцер воздуховода. Это тонкая трубка из нержавейки, меди или латуни. Диаметр ее составляет около одного сантиметра, а длина – десять сантиметров. Трубку воздуховода приваривают к дымоходной трубе или ввинчивают в нее под прямым углом.

Чтобы щепа горела, необходимо поступление воздуха. Для этого в камере сгорания проделывают отверстие диаметром около шести миллиметров. Его размещают на уровне дымового сопла. Отверстие используется не только для подачи воздуха, но и для розжига щепы.

Внимание следует уделить и установке дымогенератора. Для его размещения требуется надежная опора. Используют треногу, струбцину или станину. При желании дымогенератор можно прикрепить непосредственно к корпусу коптильни, т.е. к ее дымовой камере. Выбор варианта монтажа зависит от конкретных характеристик устройства и особенностей его применения. Основными критериями являются удобство и эффективность.

Как работает дымогенератор?

Принцип работы дымогенерирующего устройства предельно простой. Дымогенератор в собранном виде присоединяют дымоходной трубкой к коптильне, выводя ее в дымовую камеру. В корпус генератора дыма засыпают сухую щепу. Поскольку внутренний объем описанного аппарата составляет около одного литра, то щепы понадобится примерно 0,8 литра. Учитывается то, что часть пространства внутри отгорожена сеткой. К тому же щепа не укладывается плотно, она располагается довольно рыхло и занимает относительно большой объем.

Средний расход топлива в дымогенераторе составляет сто граммов щепы на один час работы. Указанного объема должно хватить примерно на пять часов работы. Скорость сгорания щепы может сильно варьировать. Она зависит от множества факторов. На сгорание влияет влажность древесины и ее порода, размер щепы и некоторые другие характеристики используемого топлива. Сухая щепа сгорает быстрее и дает меньше дыма, чем влажная. Некоторые породы дерева непригодны для использования в дымогенераторе. Это древесина всех хвойных деревьев, т.к. в них много смолы, и березовая древесина. Щепу этих деревьев не используют для копчения.

Когда щепа засыпана, приступают к следующему этапу. К штуцеру воздуховода присоединяют шланг от компрессора. Для создания потока воздуха подойдет аквариумный компрессор с производительностью около сорока пяти литров в минуту. Такой скорости подачи воздуха вполне достаточно. Топливо в камере дымогенератора поджигают и включают компрессор. Поток воздуха, который движется через дымоход, создает зону пониженного давления в верхней части камеры сгорания, увлекает дым и выводит его в коптильную камеру.

Дым в камере сгорания имеет температуру около трехсот двадцати градусов Цельсия. Такой температуры вполне достаточно, чтобы выполнить холодное копчение двух или трех килограмм продукта за один раз. Следует учитывать, что коптильная камера должна быть относительно небольшой. Ее объем не должен превышать двадцать литров. Если камера коптильни будет больше, то количества дыма от описанного устройства окажется недостаточно. Для более объемной коптильни потребуется более мощный и производительный дымогенератор.

Дымогенераторы различаются по характеру установки эжектора. Устройства бывают с нижним и верхним эжектором. Второй вариант предпочтительнее, т.к. направление естественной тяги совпадает с тягой, создаваемой компрессором. Если компрессор перестанет работать, например, при отключении электричества, то щепа не потухнет и дым продолжит идти, хоть и медленнее. Если же эжектор будет расположен внизу, то без работы компрессора тяга создаваться не будет и щепа потухнет.

Дымогенератор из огнетушителя для холодного копчения своими руками

Копчение – один из древних способов увеличения сроков хранения продуктов питания. В старину это делалось довольно просто: в верхней части дымохода от русской печки, на чердаке, делалась дверца, а в его кладку при постройке закладывались металлические пруты, на которые и вешались на крюках предварительно выдержанные в рассоле мясо, сало или рыба.

Охлажденный дым коптил продукты. Только печь при этом старались топить дровами не хвойных пород: вишня, орех, береза, бук, ясень. Великолепное копчение получалось при сжигании дубовых дров, иногда на завершающем этапе подбрасывали немного можжевельника, обостряющего аромат.

Сейчас продукты натурального копчения купить можно разве что на рынке, у тех, чью продукцию вы знаете, большинство же копченостей – продукт обработки т.н. жидким дымом. Существует даже способ копчения при помощи солярки.

Для тех, кто хочет насладиться натуральными копчеными продуктами, я рекомендую свой способ и устройство дымогенератора для холодного копчения из подручных средств, который не сложно изготовить своими руками.

Дымогенератор из огнетушителя: чертежи, фото

Прежде чем приступить к изготовлению дымогенератора предлагаемой мною конструкции – рассмотрим принцип действия такого устройства.

Через верхнее отверстие в трубу засыпается стружка или мелкая щепа упомянутых пород древесины и производится ее розжиг через отверстие внизу. После начала процесса горения щепы в медную инжекторную трубку подается воздух от миникомпрессора для аквариумов или другого устройства принудительной подачи воздуха. Выходная стальная трубка подсоединяется к коптильной камере, а дымогенератор закрывается крышкой. По мере прогорания щепы ее надо добавлять. Процесс длится до полной готовности продуктов (от нескольких часов до нескольких дней).

Предлагаемая мной конструкция почти полностью состоит из деталей стандартного порошкового огнетушителя. Добавляется только медная трубка, 5-вольтовый кулер от компьютера и блок питания для него.

1.Перед разборкой огнетушителя, интенсивно многократно встряхнув, полностью выпускаем его содержимое.

2. При помощи приспособления для откручивания масляных фильтров автомобилей отвинчиваем верхнюю крышку. Также это можно сделать, зажав ее в слесарных тисках большого размера или большим попковым ключом.

3. Баллон с углекислотой удаляйте (он вам не понадобится), а длинную трубку распиливайте на 2 части: примерно в соотношении 2:1.

4. В более длинном ее куске надо насверлить отверстия для подачи воздуха, на длину, соответствующую внутреннему диаметру корпуса огнетушителя.

5. Она вставляется в отверстие ∅18 мм, которое нужно просверлить внизу корпуса огнетушителя. Через него же производится и розжиг щепы.

Можно обойтись и без этой трубки, но она повышает интенсивность процесса.

4. В резьбовой части короткого обрезка следует сделать выборку напротив отверстия в нижней части крышки для беспрепятственного прохода дыма. Для разметки сначала вкрутите трубку в корпус крышки до упора и только после этого делайте выборку.

5. Можно это сделать сверлом подходящего диаметра или разверткой при вкрученной трубке либо круглым напильником, выкрутив ее после разметки.

Свободный конец этой трубки обточите на точиле для удобства соединения со входом коптильной камеры.

Для дополнительного подсоса воздуха сверху при вкрученной выходной трубке болгаркой делается прорезь.

6. С противоположной выходной трубке стороны крышки огнетушителя сверлим отверстие ∅14 мм для инжекторной трубки. Если вы примените трубку ∅9 мм, то отверстие в корпусе крышки должно соответствовать этому диаметру.

7. Я на своих дымогенераторах для наддува воздуха использую компьютерный кулер на 5В. Инжекторную трубку изготавливаю по длине выступа на корпусе, а на ее задний конец наматываю изоленту, чтобы она плотно садилась в корпус кулера.

8. Для питания устройства использую либо зарядку от мобильного телефона, либо PowerBank – переносное устройство для зарядки аккумуляторов мобильных телефонов. Из проводов подключения кулера используются только красный (+) и черный (-), остальные обрезаются.

Крайне важно при подключении не перепутать полюсность, иначе кулер выйдет из строя.

9.Коптильная камера может быть изготовлена из бочки подходящего диаметра, в крышке которой делается небольшое выпускное отверстие, либо в виде деревянного ящика с застекленными дверцами, как в моем случае.

Через них можно видеть, когда интенсивность копчения падает, что свидетельствует о необходимости зарядки дымогенератора новой порцией щепы или стружки.

За год мною было изготовлено более десятка именно таких дымогенераторов, и все они подтвердили удачность именно такой конструкции.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Дымогенератор конструкция и принцип работы



Дымогенератор — незаменимое устройство для холодного копчения

  Дымогенератор является основой холодного копчения, полностью автоматизированный он сделает процесс копчения простым и качественным.

  О принципах работы дымогенератора, его возможностях и характеристиках вы узнаете, почитав эту статью.

  Наверняка, каждый, кто пробовал продукты холодного копчения, согласится, что это поистине деликатесные кушания, обладающие превосходным вкусом и ароматом. Но надо отметить, что деликатесными они могут считаться не только благодаря своим вкусовым качествам, но и цене на них, которая настолько высока, что не позволяет большинству людей радовать себя вкусными продуктами холодного копчения настолько часто, как бы им хотелось. Но мы спешим обрадовать вас — выход есть! И он заключается в том, чтобы изготавливать продукты холодного копчения самостоятельно сколько захочется, когда захочется и по каким рецептам. При этом процесс копчения будет максимально простым, удобным и качественным.

  Мы представляем, вашему вниманию основное устройство необходимое для непрерывного качественного холодного копчениядымогенератор. Дымогенератор — это устройство генерирующее (производящее) коптильный дым, который подаётся в коптильную камеру.

Устройство дымогенератора

   Дымогенератор представляет собой компактный закрытый короб с панелью выключателей на передней части, бункером для подачи стружки и трубой для отвода дыма в верхней части. Внутрь короба встроен механизм подачи дозированного количества стружки к нагревательному элементу, лоток для сбора золы и электронный контроллер, отвечающий за температурный режим и частоту подачи стружки. Контроллер настроен на оптимальный режим, при котором температура нагревательного элемента обеспечивает гарантированное тление стружки и  не допустит её возгорания. А механизм подачи стружки отрегулирован таким образом, чтобы обеспечить стабильную подачу свежего густого дыма в коптильную камеру.

Технические характеристики

   Дымогенератор питается от бытовой сети напряжением 220В. Мощность нагревательного элемента 1кВт. Благодаря электронному контроллеру нагревательный элемент при достижении температуры 270-300С отключается, поэтому при копчении дымогенератор потребляет всего до 4кВт/сут. Объёма бункера для опилок в 1.5кг вполне хватает для непрерывного копчения (без досыпания опилок) в течении 1.5 суток. Дымогенератор гарантированно обеспечивает плотным дымом коптильную камеру объёмом 1м3

Электро и пожаробезопасность

  Дымогенератор отвечает требованиям электро и пожаробезопасности. Проводимые испытания устройства показали, что электронный блок управления режимами нагрева тена и подачи стружки надёжно справляется со своими задачами. Но даже на случай возникновения сбоя, блок управления оборудован защитным автоматом, который отключит устройство в случае непредвиденной ситуации. Вся электрическая часть устройства удалена от зоны нагрева и надёжно защищена от теплового воздействия. А металлический корпус покрытый жаростойкой краской станет гарантией невоспламеняемости устройства. Но, несмотря, на хорошую защищённость дымогенератора от возникновения пожара, мы рекомендуем устанавливать его на негорючую поверхность!

Порядок подключения и работа с дымогенератором

Пользоватся дымогенератором очень просто, всего несколько шагов и дымогенератор готов к работе:

1. Установить дымогенератор на ровную негорючую поверхность

2. Подключить шнур питания к сети

3. Заполнить бункер для стружки стружкой для копчения

4. Соединить трубу дымогенератора с коптильной камерой (в которой уже находятся продукты для копчения)

5. Включить кнопку питания на панели дымогенератора.

После этого следует только добавлять стружку по мере её расходования, ведь холодное копчение может длиться несколько суток. При этом отключать дымогенератор не требуется.

Гарантийные обязательства

Мы предоставляем гарантию на устройство в течение одного года с момента покупки.

Гарантия не действует:

— в случае механического повреждения внутренних узлов устройства, вызванных вмешательством третьих лиц в конструкцию устройства.

— в случае самостоятельного вскрытия устройства

— в случае воздействия воды либо других сторонних веществ, повлекшие выход из строя устройства

По всем остальным вопросам, связанным с работой устройства мы примем все возможные меры для устранения неисправности, если таковая будет иметь место.

Также мы осуществляем постгарантийный ремонт устройства в случае необходимости.



Наслаждаемся копчёностями! Изготовление дымогенератора для коптильни своими руками

Дымогенератор, входящий в состав коптильни, предназначен для образования дымных масс.

Он работает за счёт двух процессов: нагревания опилок и тления без использования кислорода. Его можно сделать самостоятельно, используя металлическую трубу, эжектор, который создаёт тягу, и компрессор.

Что входит в устройство дымогенератора для холодного и горячего копчения?

Устройство, создающее дым, состоит из следующих компонентов:

  1. Корпус, который представляет собой цилиндрическую или квадратную ёмкость. Лучшим материалом для изготовления дымогенератора является нержавеющая сталь, но допускается использование иных металлов или сплавов. Это основной элемент конструкции, поэтому на него следует обратить особое внимание при сборке. Корпус должен соответствовать определённым размерам, быть герметичным и вмещать необходимое количество топлива.
  2. Дымоход монтируется на корпус и предназначен для отвода дыма от эжектора в коптильную камеру. Этот компонент крепят при помощи сварного шва. Он должен быть перфорированным или включать в себя плотно завитую пружину. С помощью этого элемента можно регулировать подачу дымовой массы в коптилку, при сборке дымоходу нужно уделить особое внимание.
  3. Эжектор используется в качестве инструмента для создания необходимой тяги.
  4. Компрессор служит для улучшения работы предыдущего элемента и смешивания кислорода с выработанной внутри корпуса дымной массой.

Каждая часть дымогенератора выполняет свои функции и при отсутствии одной нарушается работа всей установки.

Фото 1. Самодельный дымогенератор для коптильни, корпус которого сделан из квадратной ёмкости.

Дымогенератор создает дымную массу, подает ее в шкаф, где происходит приготовление копчёностей. Дым взаимодействует с мясом или рыбой и в результате химической реакции продукты превращаются во вкусную пищу.

В корпус дымогенератора засыпается специальная щепа, расход которой равен 100 г/ч при условии, что копчение производится холодным способом. Потом к корпусу подключается воздуховод и компрессор. Только после этого можно поджечь топливо. Стоит отметить, что существует два варианта генераторов дыма, а именно с верхним и нижним расположением эжектора.

Подготовка к сборке

Для того чтобы собрать дымогенератор полностью, необходимы:

  1. Квадратная труба сечением 100×100 или круглая диаметром от 100 до 120 мм. Она должна быть сделана из стали или нержавейки.
  2. Отрезки трубопровода радиусом от 12 до 20 мм. Длина может доходить до 40 см. Они будут использованы для создания дымового клапана, если речь идёт о горячем копчении.
  3. Пластмассовая гофрированная труба длиной 2—3 мм, а лучше металлорукав. Его диаметр должен соответствовать размеру внешнего дымохода.
  4. Компрессор — тройниковое соединение для трубопроводов. По диаметру оно должно соответствовать каналу, по которому подаётся дым.
  5. Провода и выключатель.
  6. Термометр.

Справка. Все компоненты можно приобрести в магазине и особых трат покупка комплектующих для дымогенератора не потребует.

Для полной сборки дымогенератора потребуется сварочный аппарат, болгарка и минимальный опыт работы с подобными инструментами.

Неопытному человеку может показаться трудной процедура приваривания дымоходного штуцера к трубе, производство дверок для топки и различных крышек.

Но если у вас есть минимальные навыки работы со сваркой и болгаркой, то заминок не возникнет.

Если опыта нет, лучше прибегнуть к помощи специалиста. В противном случае можно просто испортить дымогенератор во время сборки.

Процесс изготовления, чертеж

Чтобы изготовить работающий прибор нужно придерживаться следующей последовательности:

  1. Необходимо сделать корпус. Для этого можно использовать круглую или профилированную трубу диаметром от 100 до 120 мм. Чем шире будет элемент трубопровода, тем больше древесных опилок поместится в неё. Длина заготовки должна составлять примерно 60 см. При создании большого корпуса стоит помнить, что крупногабаритный агрегат будет труднее заправлять и перемещать.

Фото 2. Чертёж дымогенератора для холодного копчения. Для изготовления устройства предполагается использовать профилированную трубу.

  1. Следующим шагом монтируется компрессор, функции которого может выполнить кулер, снятый со старого компьютера. С его помощью дым поступит в нужное место, и циркуляция воздуха будет происходить быстрее.
  2. Необходимо подключить дымогенератор к коптильной камере. Эта процедура требует особого внимания, так как установка имеет довольно сложный алгоритм.

Важно! При подключении нужно следовать инструкции, в которой написано, что дым поступает в коптилку через специальный трубопровод. Не стоит забывать, что перед использованием последний нужно охлаждать. Чтобы добиться подобного эффекта, надо поместить дымоход в холодную воду или сделать шланг длиннее.

Если человек, собирающий дымогенератор и подсоединяющий его к коптильне, соблюдает все предписания, он может не сомневаться, что аппарат будет работать исправно. Если дымных масс поступает мало или слишком много, стоит проверить соединения.

Фото 3. Чертёж дымогенератора для коптильни, корпус которого выполнен из огнетушителя.

Коптильня холодного действия будет хорошо выполнять свои функции, если правильно подсоединить к ней дымогенератор, именно от него зависит качество еды, находящихся в коптильне. Неправильная сборка может повлиять на вкус мяса или рыбы.

Справка. В качестве корпуса можно использовать обычный огнетушитель диаметром около 100 мм и длиной в 400-500 мм.

Вам также будет интересно:

Трудности при сборке самодельного дымогенератора, выбор компрессора

Устройство описанного дымогенератора является довольно простым, но требует внимания. При изготовлении человек может столкнуться с проблемой недостаточной подачи воздуха. Для оптимизации этого процесса к конструкции можно подключить насос, аквариумный компрессор, домашний вентилятор или компьютерный кулер, упомянутый выше.

В качестве топлива для дымогенератора нельзя использовать древесину, выделяющую смолу, так как она может придать продуктам неправильный запах и привкус. Использовать слишком мелкие элементы тоже не рекомендуется, но если другого выбора нет, необходимо позаботиться о небольшом дымоходе, роль которого может исполнить обыкновенная пружина. Она даст возможность дымным массам свободно проходить даже через слой опилок.

Не стоит забывать про такой элемент коптильни, как эжектор. Если он будет установлен в нижней части камеры сгорания, то помешает естественному притоку воздушных масс.

Коптильни, устроенные таким образом, нуждаются в постоянном контроле. В противном случае продукты испортятся.

От обозначенных неудобств можно избавиться, если переместить эжектор в верхнюю часть установки. Если принять подобные меры, все неприятные стороны, вызванные некачественной работой, исчезнут с большой долей вероятности.

Как правильно подсоединить дымогенератор своими руками?

Не стоит забывать, что немаловажным моментом является температура дыма в дымогенераторе. Именно от неё зависит как запах и вкус, так и внешний вид готовых копчёностей. В целях регулировки можно увеличить или уменьшить длину трубопровода. Чем он длиннее, тем ниже будет температура.

Необходимо убедиться в герметичности патрубка, по которому поступает дым. Если в нём будет обнаружено отверстие, то его нужно немедленно залатать и использовать другой шланг. Подобные неисправности могут привести к утечке дымных масс и неполноценному копчению, на приготовление продуктов уйдёт гораздо больше времени, или достичь желаемого вообще не удастся.

За счёт простоты конструкции можно обнаружить любую проблему. Если человек делал установку своими руками, то он наверняка знает, где мог допустить ошибку. Свидетельством неправильного подключения может служить нехороший привкус продуктов из-за их нахождения в концентрированном дыму.

Важно! Дымогенератор регулируют методом проб и ошибок. При достижении нужной температуры мясо или рыба обретут аппетитный внешний вид и приятный вкус и запах.

Трудно ли сделать дымогенератор? Плюсы и минусы самодельного устройства

Описанный агрегат имеет как положительные, так и отрицательные стороны.

Если говорить о плюсах, то к ним относятся: простота в сборке и обслуживании, эффективная работа, отсутствие каких-либо финансовых затрат на создание конструкции и поддержание агрегата.

Но у дымогенератора имеются и отрицательные стороны. Одной из них является необходимость поддерживать тление древесной щепы в постоянном режиме. Дым относительно низкой температуры не способен быстро довести продукты до готовности. Мясо и рыба должны коптиться в течение 2 суток. За меньшее время достичь готовности можно только путём повышения температуры.

Полезное видео

Посмотрите видео, в котором рассказывается, как сделать дымогенератор для коптильни за один час.

как сделать дымогенератор по чертежу и схеме

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

  • системы впуска;
  • отработанных газов;
  • выпускного тракта силового агрегата;
  • системы охлаждения;
  • для обнаружения проколов в резине;
  • для диагностики герметичности фар, если они стали запотевать и т. д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

  • насоса;
  • манометра;
  • шланга;
  • штуцера для подключения;
  • проводов;
  • испарительного устройства;
  • зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
  • более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

  • в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
  • эргономичность и надежность устройств, если речь идет о фирменных установках;
  • благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
  • если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
  • в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
  • при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т. д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

  • сам шприц;
  • свеча накала, такие используются на дизельных моторах;
  • проводка с клеммами, потребуется для подключения свечей;
  • термоусадочная паста;
  • патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
  • медная трубка, ее диаметр должен составлять примерно 6 мм;
  • дрель и набор сверел;
  • штуцер для подачи воздушного потока;
  • также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

  1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
  2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
  3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
  4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
  5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
  6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
  7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
  8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Фотогалерея «Схемы и прочие варианты изготовления дымогенератора»

 Загрузка …

Видео «Простой вариант автомобильного дымогенератора»

В ролике ниже представлена наглядная инструкция по изготовлению простого автомобильного дымового генератора для диагностики двигателей (автор видео — Александр Скрипченко).

Дымогенератор своими руками для коптильни: пошаговая инструкция по сборке

Мясо, рыба, грибы после обработки дымом приобретают неповторимый аромат и вкус. Также значительно продлевается срок хранения таких продуктов. Раньше продукты копчения готовились на очаге, где использовались дрова. Главная проблема при такой готовке – требуется большое количество дров и постоянный контроль за процессом копчения.

Сейчас очаг заменили дымогенератором – устройством, которое вырабатывает дым и направляет его в коптильную камеру к продуктам копчения. Более того, оборудование не обязательно покупать – в этой статье мы расскажем, как изготовить дымогенератор своими руками для коптильни, используя подручные материалы. Поможем вам с выбором генератора дыма, а также поясним, как его правильно подключить к коптильне.

Содержание статьи:

Устройство и работа дымогенератора

Процесс холодного копчения довольно прост, если использовать дымогенератор. Коптить с этим устройством можно на балконе, на даче, в деревне, но только при условии соблюдения правил пожарной безопасности.

Положительная черта дымогенератора – его использование способствует уменьшению интенсивности контроля за готовкой. Для получения дыма подойдет щепа или опилки.

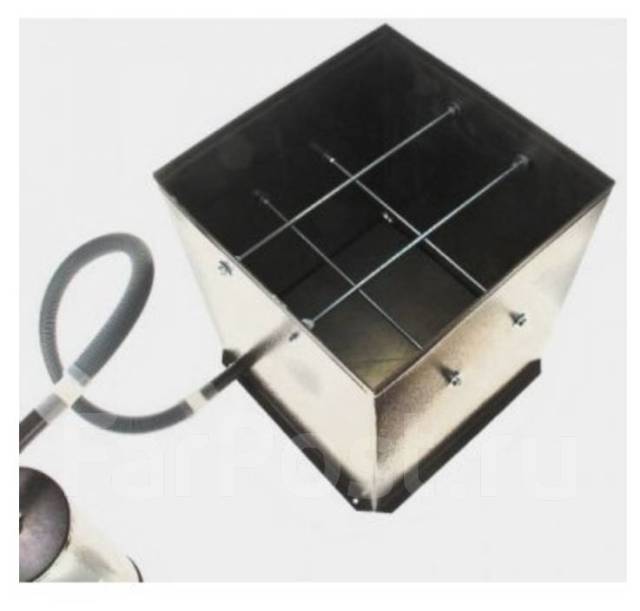

Для домашнего копчения сгодится любая емкость, к которой подключают дымогенератор – покупной или собранный своими руками. Подготовленные продукты помещают в камеру – укладывают в емкость на решетку или подвешивают. Затем включают компрессор, подсоединенный к дымогенератору, зажигают опилки через отверстие в колбе генератора. Вот и все – процесс копчения начался.

Дымогенераторы в основном выполняют цилиндрической формы с дымоходным патрубком. Изготавливают из металла. Стараются взять жаростойкий материал толщиной 2,5 – 3 мм

Есть два вида копчения продуктов питания:

  • Горячее – температура дыма колеблется в районе 40-110 °С и выше. Время необходимое для этого процесса составляет от 20 минут до суток.
  • Холодное – под воздействием дыма температурой до 30 °С. Процесс готовки в этом случае может продлиться несколько суток. Но и срок хранения продуктов дольше – до двух недель.

Копчение может проводится любым из выше приведенных способов. Главное преимущество копчения при больших температурах – это скорость приготовления продуктов.

Однако воздействие высоких температур не является бережным и ведет к разрушению витаминов, полезных веществ. А также приводит к значительному уменьшению срока хранения, нежели при холодном копчении.

Сборка дымогенератора своими руками

Для правильного процесса приготовления продуктов путем холодного копчения, понадобится специальное оборудование. Далее мы рассмотрим порядок изготовления дымогенератора для холодного копчения, приведем сопутствующие чертежи, нужные комплектующие и этапы сборки.

Вариант #1 — простой дымогенератор из трубы

Этот генератор дыма из металлической трубы прост в изготовлении. Он подойдет для небольших объемов копчения.

Устройство и принцип работы

Понадобится кусок металлической трубы длиной около 1 м. Сверху приваривается трубка малого диаметра, при помощи которой дым, поднявшись вверх, подается в коптильную камеру. А снизу делается небольшое отверстие – для розжига топлива.

Чтоб увеличить тягу в верхней части корпуса подключается компрессор примерной производительностью 2 литра/мин. Для этих целей вполне подойдет аквариумный насос, потому что с его помощью можно регулировать количество подаваемого дыма.

В корпус дымогенератора, выполненного из трубы, набиваются опилки, или деревянная стружка. Топливо поджигают снизу через подготовленное ранее отверстие. Дым, получаемый при сгорании, подымается вверх.

Работа дымогенератора налажена – дым, поступающий из него, едва теплый из-за того, что очаг горения маленький, что приводит к слабому горению. Поднимается дым через опилки медленно и это дает ему время на то, чтоб остыть и подсушить опилки. Коптильня хорошо выполняет свою работу и делает ее на отлично – чего и требовалось добиться

Необходимые для сборки материалы

Для корпуса мы используем трубу сечением 100 мм или профилированную трубу с сторонами по 100 мм. Важно, чтобы она была изготовлена из огнеупорного материала, к примеру, труба дымохода из нержавейки или квадратная труба толщиной не менее 3 мм.

Оптимальная высота – около 1 метра. Но длина и сечение трубы может быть больше или меньше. В первом случае положительная сторона – это увеличение объема используемых опилок, что приведет к более длительному времени работы дымогенератора на одной закладке.

Минусы: увеличение веса и объема приспособления, неудобно чистить и заправлять.

Также потребуется:

  • металлические пластины толщиной 3 мм: две квадратные для изготовления дна и крышки (80х80 мм), две   80х30 мм и две 74х30 мм;
  • медная труба диаметром 10 мм и длиной 360-370 мм;
  • аквариумный компрессор, желательно с регулировкой производительности;
  • две низких гайки;
  • два болта;
  • два штуцера;
  • сгон 1/2″ длиной 150 мм, уголок с упором;
  • заклепки.

Из инструментов понадобится сварочный аппарат, болгарка, расходники (круги и электроды), дрель, набор ключей, заклепочник, метчики для нарезания резьбы.

Размеры и диаметры болтов, гаек, штуцеров указаны на чертеже. А также порядок и нюансы сборки

Инструкция по сборке дымогенератора

Труба длиной 1 м и является камерой генератора. Сверху будет находиться крышка, дающая доступ внутрь, чтобы засыпать опилки и очищать емкость после копчения. Для ее изготовления с помощью от квадратной трубы часть длиной 90 мм.

Теперь займемся ножками. Их можно приварить из металлических пластин (в этом случае необходимо заготовить пластины толщиной 3 мм и нужно длины) ли же расчертить ножки внизу трубы-заготовки длиной 70 мм и шириной 30 мм.

Болгаркой отрезать по линии ножек. Ножки оставляем, а ненужные части загибаем

Осталось  пластины, заготовленные ранее для крышки и дна (80х80 мм). В этой сборке опилки насыпаются внутрь – прямо на дно. Дно в таком варианте наглухо приварено к трубе снизу. Зольник здесь отсутствует и чтоб почистить приспособление, предстоит его перевернуть и аккуратно вытряхнуть.

Для улучшения работы в корпусе генератора дыма на небольшом расстоянии от дна (10 – 15 см) устанавливают сетку на которую и насыпаются опилки. Для избежания спрессовывания опилок при засыпке внутри камеры сгорания (в нижней части трубы) вешают пружину. Образовавшаяся зола, появившаяся после тления опилок, просыпается вниз сквозь сетку. Чтобы упростить уход за приспособлением, дно можно сделать съемным. Для чего дно выполняют в виде стакана диаметром немного больше, чем диаметр самого корпуса. Это позволяет надевать его на корпус снизу и фиксировать болтами.

В пластине крышки предстоит нарезать резьбу для болта, используемого как ручка (подробнее на чертеже).

Из пластин 30х80 мм и 30х74 мм делаем юбку крышки. Для чего понадобится заклепочник и заклепки. Крышку и сам корпус желательно прокалить при температуре 270 градусов, используя растительное масло

Важно просверлить в нижней части трубы, отступив от дна 20 мм, отверстие около 8,5 мм – это обеспечит приток воздуха для розжига и поддержания горения. Не стоит делать отверстие большим диаметром, чтобы не спровоцировать загорание опилок, ведь нужно, чтобы они тлели и давали дым для копчения. Затем желательно нарезать резьбу М10 под болт, чтобы после розжига можно было отверстие закрывать

Теперь осталось обеспечить подачу воздуха и вывод дыма.

Для чего в крышке и корпусе делаем отверстие и собираем комплект подачи воздуха (из компрессора) и дымовыводящую трубку.

Размеры отверстия, трубки, штуцера, гаек указаны на чертеже. Следует обжать медную трубку на конце и сделать 2 отверстия для подачи воздуха

Осталось проверить работоспособность самодельного дымогенератора. Для этого подсоединяем трубку подачи воздуха к штуцеру крышки, засыпаем щепу, поджигаем ее  через проделанное ранее отверстие.

Когда тление началось, надеваем крышку на корпус камеры дымогенератора. Осталось поместить приспособление в коптильню. Также можно дополнить конструкцию дымоходом, соединив генератор дыма с камерой коптильни

Вариант #2 — из электроплитки

Этот вариант не пойдет на пользу ни электроплитке, ни емкости для опилок. Но, если вы коптите всего пару раз в сезон, этот вариант вполне неплох.

Для изготовления дымогенератора понадобится электроплитка, старая бочка без дна, стальная сетка, фанера и кусок трубы из жести.

Коптильня будет располагаться на улице. Ставим электроплиту. На нее сверху устанавливаем бочку, а на плитку ставим кусок трубы и засыпаем туда опилки или щепу.

Далее протыкаем бочку арматурой крест-накрест на высоте немного выше середины. Сверху на штыри помещается стальная сетка, на которую и будут выкладываться продукты копчения.

Бочку сверху закрываем листом фанеры. Коптильня с дымогенератором из электроплитки готова к использованию.

Такое копчение имеет свои недостатки. В процессе нам нужно поднимать бочку для регулировки температуры, а также вынимать продукты из бочки чтобы досыпать опилки

Вариант #3 — походный мини-дымогенератор

Этот вариант используется для быстрого копчения на рыбалке пойманной рыбы или небольших кусочков мяса. Конструкция предполагает общую камеру для генерации дыма и копчения – металлический котелок. В него выкладывают опилки, веточки и щепки.

Сверху, ближе к краю, устанавливается металлическая решетка, на которую и выкладывается мясо или рыба. При отсутствии таковой используем крышку, к которой привязываем продукты копчения и закрываем казанок. Коптилка готова – можно начинать процесс приготовления продуктов.

Простой деревенский способ копчения

Эта конструкция состоит из двух камер, соединенных между собой дымоходом. Коптильня располагается на одной стороне, на другой стороне находится печь или очаг, который и есть генератор дыма.

Коптильню делают из досок – она должна быть полностью герметична. Можно использовать бочку. Камеру располагают на возвышенности, обязательно выше печи для хорошего движения дыма

Дымоход должен быть длиной от 3 до 4 метров, чтобы дым – предназначенный для копчения охладился до подходящей температуры.

В зависимости от того как будет использоваться коптильня есть 2 вида прокладки дымохода:

  • Если коптильня стационарная, то дымоход выполняется в виде кирпичного канала или металлической трубы, закопанной в землю.
  • Если конструкция собрана «на скорую руку», то отлично подойдет выкопанная под уклоном траншея.

Дымоход соединить с коптильней снизу для большего заполнения дымом. В месте соединения нужно расположить фильтр, чтобы сажа блокировалась и не садилась на продукты копчения.

Топливо для дымогенератора

Часть покупных моделей дымогенераторов с электрической или газовой топкой. Поэтому выгоднее пользоваться самодельными приспособлениями, работающими на опилках или мелкой деревянной щепе. Топливо для них имеется в достаточном количестве у владельцев частных домов.

Если же нет, то опилки для генератора дыма можно приобрести в магазине. Опилки, щепа подходит от любого лиственного дерева. Исключение – хвойные породы. Их использование приведет к появлению горечи у продуктов копчения.

Желательно выбирать опилки и щепки более крупной фракции, чтобы не пришлось добавлять в конструкцию пружину для улучшения прохождения дыма

Основные правила техники безопасности

При сборке дымогенератора не стоит забывать основные правила, связанные с техникой безопасности. Во-первых, место куда будет установлен дымогенератор не должно быть легковоспламеняющимся, как и предметы, находящиеся рядом.

Во-вторых, если собираетесь поверхность генератора вскрывать краской, то последняя должна быть жаростойкой.

При подключении насоса к сети электроснабжения важно проследить, чтобы кабель питания был как можно дальше от нагревающихся элементов.

Выводы и полезное видео по теме

Процесс изготовления дымогенератора в домашних условиях:

Как сделать генератор дыма и собрать домашнюю коптильню:

Ознакомившись с наиболее простыми вариантами генераторов дыма и домашней коптильни, вы можете без затруднения подобрать для себя тот дымогенератор, который подходит именно вам. И конечно имея время и желание без особого труда своими руками сделать для себя и коптильню и дымогенератор.

У вас остались вопросы по сборке дымогенератора? Или хотите рассказать о личном опыте изготовления коптильни из подручных материалов? Делитесь своим результатом – форма обратной связи расположена ниже. Здесь вы можете не только рассказать о самостоятельно собранном дымогенераторе, но и добавить оригинальные фото готового приспособления, а также спросить совет у наших экспертов и других посетителей сайта.

Amazon.com: Противотуманная машина для Хэллоуина с подсветкой — 3-х ступенчатые светодиодные фонари с 12 цветами и стробоскопическим эффектом для вечеринки, свадьбы, праздника, Рождества

Машина тумана Хэллоуина с сценическими огнями

Модернизированный Fansteck Fog Machine используется для создания огромного густого тумана и яркого света, идеально подходящего для живых концертов, сцен, театров, ди-джеев, вечеринок, свадеб, KTV, пабов, балов и семейных развлекательных мероприятий. Это может помочь создать загадочную и прекрасную атмосферу.

Функции:

Выход: 2500CFM

Разминка при первом использовании: 3-4 минуты

Разминка при регулярном использовании: 1 минута

Расстояния на выходе: 2-3 м

Пульт дистанционного управления: 30 м

Содержимое пакета:

1 х комплект противотуманной машины

1 x удаленная консоль и ручное управление и светодиодная консоль

1 х удаленная ручка

1 х Руководство пользователя

Теплое примечание:

1. Всегда проверяйте, достаточно ли жидкости для тумана в баке перед каждым использованием, чтобы избежать опасности. 2. Не распыляйте туман прямо на людей и держите его подальше от огня или других источников тепла. 3. Включите два переключателя на задней части машины, чтобы открыть светодиодные фонари, и выключите светодиодный переключатель, чтобы закрыть свет.

Переносные дымовые машины


Продукция
Дымовые машины
Опасности
Специалист

Дымовая жидкость
Специальные эффекты
Дымовые гранулы

Продажа / Аренда
Приложения
Как сделать заказ
Нанять
Вопросы и ответы

О нас
Кто мы
Контакты

Ваша корзина

КУПИТЬ
ДЫМ
МАШИНЫ

Портативный
Дым
Машины — РАКЕТА

Характеристики:

  • Компактный, прочный
    строительство
  • Ручная переносная, удобная для удержания
  • Возможность отключения питания
  • Непрерывный выход (при питании от сети)
  • Переменный выход (0 -> максимум)
  • Нетоксичный, густой, сухой, белый дым — листья
    без остатка
  • Самый стойкий
    курить
    производится любой водо-дымовой машиной, представленной на рынке
  • Самый мелкий размер частиц дыма означает самый безопасный дым
    любой имеющейся машины на водной основе
  • 5-летняя гарантия, пожизненная гарантия на нагревательный блок
  • Доступна кодифицированная версия

  • НАТО. Нержавеющая
    доступна стальная версия.

Строительство:

  • Прецизионная термообработка
    обменник, пожизненная гарантия!
  • Использует баллончики с жидким аэрозолем для безопасного и удобного использования.
    операция
  • Доступен с пультом дистанционного управления или без него
  • Доступна версия Turbo — двойная дымоотдача
  • Легкая и портативная, эргономичная ручка
Код Описание
PS23 РАКЕТА — 1.Машина для постоянного дыма мощностью 1 кВт
PS25 ROCKET TURBO — машина постоянного дыма мощностью 2,2 кВт

Операция:

  • Базовая версия и удаленная версия (обе
    работа на борту, при отключенном питании или дистанционно)
  • Размер частиц 0,2 — 0,3 мкм, медиана масс.
    диаметр — наименьший размер частиц любой дымовой машины.(Размер частиц дыма театральных систем
    обычно 3-10 микрон — человеческий волос примерно 100
    микрон). Туман, создаваемый теплообменником в
    Ракета подверглась гранулометрическому анализу
    Управление по атомной энергии Великобритании.

Доступно для 240 В или 110 В
мощность
(указать при заказе)

Время зависания дыма
(при 20 ° C)

1.5 часов +

Доступны два варианта управления:

Basic — без пульта (кнопка
на ручке)
Пульт — с кнопкой на ручке И
пульт дистанционного управления на кабеле 5м

Вы
может производить много
курить
«отключение питания», позволяющее переносить генератор, делая
курить
по мере необходимости, без вывода электрического провода. После того, как
работает от сети не менее 15 минут, дымовая машина может генерировать
большое количество
курить
на полной мощности до 2 минут в течение 20 минутного окна
после отключения от сети.

Версия с дистанционным управлением может использоваться с
кнопка на ручке при выключенном питании, но не с
пульт дистанционного управления (которому требуется питание).

При подключении к сети,
Ракета может работать
непрерывно на 100%
выход

Находится на вооружении многочисленных пожарных служб по всему миру,
многие вооруженные силы (в том числе USN для корабельных тренировок),
а также аналитические лаборатории, чистые помещения (нержавеющие
доступна стальная версия), окрасочные камеры и подрядчики по ОВКВ,
Ракетно-дымовые машины имеют репутацию простоты
работоспособности и надежности.

Дымовая жидкость находится в удобных канистрах под давлением. В ракете мощностью 1,1 кВт один баллончик обеспечивает в общей сложности 15 минут дымообразования, а в ракете с турбонаддувом мощностью 2,2 кВт — около 8 минут. Вам не нужно использовать всю канистру сразу — она ​​запечатывается для использования в будущем.

Эти устройства идеально подходят для тех случаев, когда вам необходимо
плотная концентрация дыма, или когда требуется большой объем
быть наполненным дымом.Это потому, что дым производился
на Ракете очень стойкий — в разы больше
настойчивее, чем театральные дымовые машины. РАКЕТА
TURBO
— версия повышенной мощности, а генерирует
почти вдвое больше дыма, чем у стандартной модели — это один
из самых мощных портативных
курить
генераторы доступны сегодня.

Общие характеристики (прибл.)

РАКЕТА

РАКЕТА
ТУРБО

Размер (Д x Ш x В)
(см)

37 см.
x 16,5 x 19 см
(14,5 x 6,5 x 7,5 дюйма)

Масса

5,5 кг (12,1 фунта)

7 кг (15,4 фунта)

Мощность теплообменника

1,100 Вт

2,200 Вт

Средняя мощность
расход на холостом ходу

30 Вт

60 Вт

Блок питания
(указать при заказе)

208-240 В, 50-450 Гц *
(110 В, 50-450 Гц * опционально)

Время прогрева
от холода

5 минут

4 минуты

Общая продолжительность
баллон с дымовой жидкостью при максимальной производительности, ок.

15 минут

8 минут

Выход дыма

0 — 180 м3 / мин.
(6,356 куб. Футов)

0 — 340 м3 / мин.
(12000 куб. Футов)

Размер частиц (масса
средний диаметр)

0,2 ​​- 0,3
микрон

Работа от сети
источник питания?

Есть

* Только базовые версии
Ракеты может работать до 450 Гц.Удаленные версии 50-60 Гц
Только.

ПОДХОДИТ
ДЛЯ:

SFX
/ Театр / Телевизор

Воздух
визуализация потока

Утечка
тестирование

Пожар
обучение

ПС23 Ракетная установка, вырабатывающая малые объемы дыма

PS25 Ракета Турбо 2. Агрегат мощностью 2кВт в автономном режиме

Комментарии пользователей:
«Это классная машина. Я использовал ее в одном из своих
хозяйственные постройки. Действительно, очень впечатляюще. Комната 20 ‘x 10’
х 8 ‘. Вы не могли видеть 3 фута после 30-секундной очереди ».

«Я купил вашу ракетную дымовую машину
для тестирования наших окрасочных камер и был поражен количеством
дыма, производимого таким компактным устройством.Это просто
использовать и с дымовой жидкостью в предварительно заполненных банках, также очистить.
В наши дни не часто можно сказать, что ты впечатлен
продукт, но я поистине впечатлен ! Спасибо »

«Наша мастерская только что заполнилась. Верхние огни почти не видно. Наш« профессиональный »пожарный, как и я, очень впечатлен».

«Дымовая машина Pea Soup Rocket действительно хороша, мы протестировали все воздуховоды кондиционера и обнаружили так много утечек!»

«Дым от Ракеты был поистине великолепным, действительно очень впечатляющим.Действительно хорошая плотность и досягаемость, и, кажется, это можно обнаружить с помощью моего лазерного сканера ».

ТО
РАКЕТА из ГОРОХОВОГО СУПА
— ПРОСТО НЕПРЕРЫВНАЯ !
Размер частиц дыма:

0.2 мкм ммд — без остатка, незагрязняющий, пригодный
для использования (и широко применяемого) в чистых помещениях.
Гарантия:
5 лет на машину, срок службы на блоке подогрева.
Стойкость к дыму:
Время выдержки жидкости на водной основе 1,5 часа + при 20 ° C.
Эффективность жидкости:
Один аэрозоль массой 381 г дает около 15 минут при полном дыму
мощность ракеты 1,1 кВт, производящая 180 м3 дыма на
минута на полной мощности.
Безопасность:
Нетоксичный дым, очень эффективное использование жидкости, мельчайшие частицы
размер, без остатка, инертный газ в цельнометаллических аэрозолях,
предохранительные выключатели.

Самый компактный в мире дымоход мощностью 2,2 кВт
генератор в производстве
Откажитесь от низкопробных двойников с презрением как от поддельных имитаций.

РАКЕТА — Стойкая
дымогенераторы
PS23: РАКЕТА 1. 1кВт, базовый (без пульта ДУ) £ 615,00 $ 805,00 * € 680,00 *
PS23R: ROCKET 1,1 кВт с дистанционным управлением £ 735,00 $ 962,00 * € 812,00 *
PS25: ROCKET TURBO 2,2 кВт, базовый (без дистанционного управления) £ 745,00 975 долларов.00 * € 823,00 *
PS25R: ROCKET TURBO 2,2 кВт с дистанционным управлением £ 820,00 $ 1074,00 * € 906,00 *
PS23SS: Ракета из нержавеющей стали 1,1 кВт, базовая (без пульта ДУ) £ 745,00 $ 975,00 * € 823,00 *

* Вышеуказанные единицы конвертации в доллар США и евро
приблизительно, обновлено 1 августа 2020 г.
Подробнее на сайте
Ракета для чистых помещений из нержавеющей стали Версия для проверки расхода воздуха в чистых помещениях.

Дымовая жидкость и аксессуары
Коробка
10 аэрозольных баллончиков с стойким дымом

для установок ROCKET
PS23 и PS25 выше.
Под давлением, удобный, одноразовый.
Изготовлены из цельного алюминия (без бокового обжима), поэтому они не ржавеют.

74,00 £

Одиночный
Канистра для стойкого дымового аэрозоля
для ROCKET
Как указано выше.

12,00

Использование за рубежом — канистры с жидкостью без давления
Стоимость доставки за границу
обычно сокращаются за счет заказа многоразовых канистр и контейнеров
дымовой жидкости вместо вышеуказанных предварительно сжатых аэрозолей.
многоразового использования
Канистра
(поставляется отдельно)
Заполнить
с жидкостью (ниже) и увеличьте давление до 100 фунтов на квадратный дюйм / 7 бар рукой
насос (ниже), авиакомпания (например, на привокзальной площади гаража) или инертный
поставка газа. Можно использовать 25 раз + при осторожном использовании.

38,00 £

Жидкость для дыма горохового супа 5 литров

для использования с многоразовой канистрой (вверху)
Заполнит многоразовую канистру прибл.14 раз.

£ 39,00

Ударный насос высокого давления — двойного действия, с
манометр, используемый для создания давления в многоразовом баллоне (вверху), чтобы
100 фунтов на квадратный дюйм. Маленький и портативный, требуется ок. 100 действий до
герметизировать канистру.
На фото ниже показано
насос рядом с многоразовой канистрой.

39 фунтов стерлингов.00

Высокая
Нагнетательный насос
— с манометром, используется для повышения давления
многоразовая канистра (вверху) до 100 фунтов на квадратный дюйм. Больше, чем шок
насос выше, но требуется всего около 5 действий для повышения давления
канистра.
На фото слева показан насос.
рядом с многоразовой канистрой.

39,00

Ножной насос высокого давления
— с манометром, используется для создания давления
повторно заполняемый баллон (вверху) до 100 фунтов на квадратный дюйм.Меньше чем
насос стремя выше, но требуется всего около 25 действий, чтобы
создайте давление в баллоне, используя ногу, а не руку.
Фото на
Слева показана многоразовая канистра рядом с насосом.

£ 39,00

Облигации за рубежом
заказ аэрозолей дымовой жидкости с предварительным давлением

коробка с 10 аэрозолями дымовой жидкости находится под давлением, что означает
они стоят дороже, чем доставка за границу, чем обычный контейнер с жидкостью
поскольку они классифицируются как «опасные».Чтобы снизить стоимость доставки
доступна опция многоразовой канистры. Вместо использования предварительно нагнетательного
аэрозоли, многоразовые баллончики можно просто создать под давлением с помощью
ручной насос, авиалиния (например, на привокзальной площади гаража) или подача инертного газа.
Вы просто покупаете нашу многоразовую канистру и 5-литровую емкость нашего
дымовая жидкость, которая наполнит баллончик примерно 14 раз. Возможно
наполнить одну и ту же канистру 25+ раз.Вы, конечно, можете купить
любое количество 5-ти литровых емкостей на момент заказа.

ПЕРЕХОДНИКИ КАНАЛИЗАЦИИ
И ШЛАНГ

Присоединение переходников для воздуховодов
к передней части машины, чтобы обеспечить безопасное соединение
воздуховода для точного размещения дыма,
в труднодоступных местах или внутри тары.

Все наши воздуховоды имеют внутреннюю футеровку,
гладкая, что снижает потери на трение. Когда ты
канал дыма, вы ограничиваете частицы дыма
поэтому отложения в шланге со временем неизбежны. С использованием
у этой машины и этого типа шланга отложение минимизировано и меньше, чем у любого другого устройства.

Переходник для воздуховода диаметром 75 мм

50 фунтов стерлингов.00

Гибкий воздуховод с футеровкой диаметром 75 мм, длина 10 м

94,00

Переходник для воздуховода диаметром 50 мм

44,00

Гибкий воздуховод с футеровкой диаметром 50 мм, длина 10 м

£ 71.00

Переходник для воздуховода диаметром 25 мм — простой (крайний правый фото выше)

£ 37,00

Переходник для воздуховода диаметром 25 мм — для тяжелых условий эксплуатации (второй справа на фото выше)

56,00 £

Гибкие воздуховоды с силиконовым покрытием 25 мм
x 2 метра длиной
Остается жестким — идеально подходит для свободного пространства
и испытания воздушного потока используют в качестве «палочки».Силиконовая подкладка, чтобы сопротивляться
тепло от дыма при таком маленьком диаметре.

£ 57,00

Гибкие воздуховоды с силиконовым покрытием 25 мм
длина x 4 метра
То же, что и выше, но длина 4 метра

104,00 £

Гибкий воздуховод с неопреновой подкладкой 25 мм, длина 2 метра

45 фунтов стерлингов.00

Гибкий воздуховод с неопреновой подкладкой 25 мм x длина 4 м

79,00 £

Транспортный чемодан для дымовой машины ROCKET.
Подходит для машины, источника питания и выносного кабеля, а также 2 аэрозольных баллончиков. IP67
сертифицирован для военной, радиовещательной, морской, фотографической, промышленной
использовать.Герметичность, защита от коррозии, водонепроницаемость, песок и пыль
доказательство. Встроенный напорный клапан. Может быть заблокирован. Фото
для иллюстрации. Цвет корпуса черный.

Ракетный транспортный чемодан
PDF

£ 199,00

PS23SS: Ракета 1.1 кВт Basic с конструкцией из нержавеющей стали
Разработано специально для использования в фармацевтических чистых помещениях для
визуализация воздушного потока и работа ЛЭВ. Только модель Basic Rocket
Доступен из нержавеющей стали (т.е. без удаленной опции или в версии Turbo).
Внутренние компоненты и характеристики такие же, как у Ракетного блока.
спецификации описаны выше.
Блок двойного напряжения 240 В или 110 В.
Для получения дополнительной информации см. Нашу страницу о ракете для чистых помещений из нержавеющей стали

745 фунтов стерлингов.00

РАКЕТА
QD — Генератор дыма быстрого рассеивания

РАКЕТА
QD
, который выглядит и работает так же, как
машины ROCKET выше, производит еще более толстые,
более белый дым
, но который рассеивается внутри
пару минут
.Эта машина в основном используется
для спецэффектов для дыма, который должен быстро рассеиваться
и не курить журнал в каком-либо месте (например, театр, паровые эффекты, телевизор).
Также он идеально подходит для фотосессий. Используя его с вентилятором,
превосходный эффект паровой / углекислотной струи может быть
создан (увеличение движения воздуха увеличивает скорость рассеивания дыма).
Он также используется некоторыми больницами для пожарной эвакуации.
тренировки там, где нужен эффект густого дыма, но когда
дым должен разогнаться после испытания без
имеется вентиляция.Более высокие температуры окружающей среды также делают
дым уходит быстрее (при 30С дым уходит внутри
30 секунд), как и быстро движущийся воздух.
Примечание: Вы не можете использовать постоянное ракетное топливо.
аэрозоли (вверху) в машине Rocket QD, потому что машины
работают при разных температурах.

Rocket QD quick
дымогенератор диспергирующий
PS21 — Базовый (без пульта ДУ) £ 615.00
PS21R — Раздельная версия £ 735,00
PS22 — Turbo Basic (без пульта ДУ) £ 745,00
PS22R — Turbo Remote £ 820,00

Это подразделение также можно арендовать

ПОДХОДИТ
ДЛЯ:

SFX
/ Театр / Телевизор

Воздух
визуализация потока

Утечка
тестирование

Пожар
обучение

PS21
: Rocket QD — Переносной дымогенератор быстрого рассеивания
ЗАКАЗАТЬ ОНЛАЙН (ВЕЛИКОБРИТАНИЯ):
NB Ракета QD изготавливается на заказ и
на строительство может уйти около 5 дней.
Дымовая жидкость и аксессуары
Быстрая
Дисперсные аэрозоли дымовой жидкости

для моделей Rocket QD PS21.
(Поставляется в коробках по 10 шт.)

£ 87,00

многоразового использования
канистра (поставляется отдельно)
Заполните жидкостью (внизу) и создайте давление
ручной насос (внизу), авиакомпания (напр.грамм. на привокзальной площади гаража) или
подача инертного газа до 75 фунтов на квадратный дюйм. Можно пополнять 50 — 100 раз.

Стоимость доставки за границу
сокращаются за счет заказа многоразовых канистр и контейнеров
дымовой жидкости вместо аэрозолей под давлением.

38,00

5 литров быстро диспергирующей дымовой жидкости для использования
с многоразовой канистрой (вверху).
Заполнит многоразовый аэрозоль прибл. 14 раз.

£ 43,50

Ударный насос высокого давления двойного действия — с манометром, используется для
создайте давление в многоразовом баллоне (см. выше) до 75 фунтов на квадратный дюйм. Маленький и
портативный, требуется ок. 100 действий по нагнетанию давления в канистре.
Фото
ниже показан насос рядом с многоразовой канистрой.

39 фунтов стерлингов.00

Высокая
насос с хомутом
— с манометром, используется для нагнетания давления
повторно заполняемый баллон (вверху) до 75 фунтов на квадратный дюйм. Больше, чем шоковый насос
выше, но требуется всего около 5 действий, чтобы надавить на
канистра.
На фото слева показан насос рядом с многоразовым.
канистра.

39,00

Ножной насос высокого давления
— с манометром, используется для создания давления
повторно заполняемая канистра (вверху) до 75 фунтов на квадратный дюйм.Меньше чем
насос стремя выше, но требуется всего около 20 действий, чтобы
создайте давление в баллоне, используя ногу, а не руку.
Фото на
Слева показана многоразовая канистра рядом с насосом.

£ 39,00

Транспортировка см. В разделе выше
футляры, подходящие как для Rocket QD, так и для Rocket.

Создание непрерывного вывода
в течение более длительного периода между доливами жидкости более чем в 4 раза
объем дыма, чем у стандартной ракеты с горошиной
Суп ДРАКОН.

Дымовые машины | Дымогенераторы — Concept Engineering

Приложения

Обладая почти 50-летним опытом использования искусственного дыма и широким спектром систем на выбор, мы находимся в непревзойденном положении для поставки оборудования и рекомендаций, наиболее подходящих для вашего применения.


Проверка герметичности

Smoke — идеальная среда для обнаружения утечек и их размера!

увидеть больше>


Тестирование чистых помещений

Правильное функционирование HEPA-фильтров обычно проверяется во время установки, а также в рамках программы текущего обслуживания.

увидеть больше>


Обучение горячему огню

Большинство центров и школ пожарной подготовки используют газ для имитации внешнего вида и тепла настоящего огня, но газ не производит только дыма!

увидеть больше>


Испытания окрасочной камеры

В течение многих лет материалы, содержащие изоцианат, были самой большой причиной профессиональной астмы в Великобритании.У распылителей краски для автомобилей в 80 раз больше вероятность развития профессиональной астмы, чем у работников других отраслей.

увидеть больше>


Исследования в аэродинамической трубе

Для создания точечного источника дыма в аэродинамической трубе у Concept есть система дыма Aerotech с нагретым наконечником на конце тонкой палочки.

увидеть больше>


Тестирование ограждающих конструкций

Воздухонепроницаемость или степень утечки в здании — это неконтролируемый поток воздуха через отверстия, щели и трещины в ткани здания, который невозможно обнаружить, просто взглянув на внешнюю сторону здания.

увидеть больше>


Большие внешние упражнения

Дым на открытом воздухе или на открытом воздухе может оказаться непростой задачей! Генератор дыма на масляной основе, такой как система ViCount, может производить значительно больше искусственного дыма, чем несколько систем на основе воды.

увидеть больше>

Продукты

Colt и Mini Colt Smoke Machines (портативные)

Невероятно простой в использовании.Возможность отключения питания делает их портативными, чрезвычайно универсальными и идеальными для обучения в условиях ограниченного пространства / эвакуации, визуализации потоков и т. Д.

Генераторы дыма>


Дымогенераторы ViCount

Предпочтительная система крупных учебных центров по всему миру. Создавая термостойкий дым, идеально подходящий для горячих тренировок, моделирования горячего дыма и крупномасштабных испытаний, дым ViCount является биологически разлагаемым.

Генераторы дыма ViCount>


Дымовые машины Spirit 900

Победитель «Сравнительного испытания дымовых машин пожарными специалистами». Проста в использовании, постоянно проверяется и при необходимости может заполнять большие объемы.

Дымовые машины Spirit 900>


Дымогенератор Air Trace (портативный)

Маленький, легкий, с питанием от батареи.Air Trace отлично подходит для приложений, где требуется минимальное количество дыма, например, для отслеживания воздуха.

Дымовая машина с воздушным следом>


B1 Дымогенератор (портативный)

Более мощный, чем Air Trace. Этот компактный, но прочный дымогенератор особенно полезен, если вы хотите «пополнить» дым, производимый традиционной системой, на индивидуальной основе.

см. Дымовая машина B1>


Дымоочистители

Когда вентиляция снаружи невозможна, очистители дыма могут удалять дым Concept из воздуха.

посмотреть все дымоочистители>


Специальные принадлежности

Полезный набор принадлежностей для дымовых систем, в том числе профессиональный бокс для имитации пожара, модуль измерения плотности дыма, детектор CO² и тестовые аэрозоли для детекторов дыма.

посмотреть все аксессуары>

Демонстрационные фильмы

пролистайте слайды,
щелкните значок и
посмотрите фильмы

Последние новости

> просмотреть все статьи

Colt 4 Twin Turbo — Новый продукт

Concept Smoke Systems — один из ведущих производителей дымовых машин… Читать далее>


ESS 2015

Concept рада участвовать в выставке и поддерживать Emergency Service … Читать дальше>

> просмотреть все

Отзывы

Kidde Fire Training

Мы являемся производителями всех типов противопожарного оборудования i.е. Пожарные дома, самолеты, корабли и т. Д. И используют линейку дымовых головок и дымовых машин Concept, в частности ViCount 5000, за последние 15 лет.

Мы используем дымовую систему на масляной основе, которая производит дым, который не рассеивается под воздействием тепла, в отличие от водяных дымовых систем.

Блоки Concept зарекомендовали себя как очень надежные и надежные при эксплуатации и обслуживании в соответствии с инструкциями по эксплуатации и техническому обслуживанию Concept.

Мы установили около 500 единиц, некоторые из которых находятся в эксплуатации с момента установки 15 лет назад.

Мы нашли Concept Engineering:

  • Обеспечить отличное предпродажное обслуживание
  • Поставить превосходные дымовые машины на масляной основе
  • Обеспечить отличное послепродажное обслуживание
  • Обеспечить отличную техническую поддержку
    • 65 Обеспечьте отличную поддержку по телефону

    Дымогенератор

    — Аэролаб

    Качественные исследования в аэродинамической трубе часто так же важны, как и количественные.В некоторых случаях они даже больше. Было разработано множество методов, позволяющих «увидеть» воздушный поток над испытательной моделью. К ним относятся пучки пряжи, цветные масла и дым.

    AEROLAB теперь предлагает пропиленгликоль в качестве альтернативы белому минеральному маслу.

    Электрический дымогенератор

    AEROLAB производит густой белый дым. Хотя изначально система была разработана для испытаний в аэродинамической трубе, она использовалась и в других приложениях, таких как отопление и вентиляция, медицинские исследования и автомобильное проектирование.

    Сравнение дымовых жидкостей

    Преимущества пропиленгликоля:

    • Очень мало остатков на тестовых моделях
    • Без неприятного запаха
    • Вентиляция вне помещений не требуется
    • Быстро рассеивается (обычно при выходе из туннеля)

    Преимущества белого минерального масла:

    • Очень долгоживущий, густой «дым»

    Технические характеристики

    • Время работы при максимальном расходе примерно 45 минут

    Подробное описание

    Для работы дымогенератора AEROLAB требуется только сжатый воздух и напряжение 110 В переменного тока.Он производит дым за счет испарения белого минерального масла или пропиленгликоля, проходящего через наконечник трубки с электронным обогревом. Сжатый воздух перемещает дымовую жидкость из резервуара в трубку. Жезлы доступны в двух вариантах длины. Нестандартные длины доступны по специальному заказу.

    Система состоит из двух основных компонентов: основания и палочки. В основании находится регулятор сжатого воздуха, резервуар для дымовой жидкости, регулятор нагревателя и контрольная лампа. В палочке находится нагревательный элемент.Плотность и объем дыма регулируются сочетанием давления воздуха и настроек нагревателя.

    Базовый блок

    • Размеры — 14,5 x 5 x 7,75 дюйма (36,8 x 12,7 x 19,7 см)
    • Вес — 4,76 кг (10,5 фунтов)
    • Емкость резервуара — 16 жидких унций (473 мл)
    Короткая дымовая трубка Длинная дымовая трубка
    Общая длина 18 дюймов (45.7 см) 45 дюймов (114,3 см)
    Длина вставки 13 дюймов (33 см) 40 дюймов (101,6 см)
    Диаметр зонда 0,625 дюйма (15,9 мм) 0,625 дюйма (15,9 мм)
    Вес 1 фунт (0,45 кг) 1,7 фунта (0,77 кг)

    (длина по запросу)

    Полная система включает

    • 1 Базовый блок
    • 1 18 или 45 дюймов (46 или 114 сантиметров) дымовая палочка (нестандартная длина дополнительная)
    • 1 галлон (3.79 литров) дымовая жидкость (белое минеральное масло Kaydol или пропиленгликоль)
    • 1 Пневматический патрон с быстрым выпуском (при необходимости для модификации существующих линий подачи воздуха)
    • Инструкции и паспорта безопасности материалов (MSDS)

    Брошюра

    См. Брошюру «Дымогенератор».

    Дымогенераторы | Ешьте вяленое мясо

    Генераторы дыма похожи на идеальное устройство для холодного или горячего копчения.

    Я курил всякую всячину (не только мясо) последние несколько десятилетий.

    Последние 10 лет использую дымогенератор.

    Что мне очень нравится — регулируемые насосы, которые означают, что вы можете регулировать поток дыма в вашу коптильную камеру. Как гласит старая поговорка «поставил и забыл» (хорошо следите за этим).

    Модель «эффект Вентури» втягивает дым в камеру.

    Наиболее полезные способы их использования, которые я нашел, следующие:

    • прикрученный к грилю для холодного копчения
    • прикрепленный к коптильне, шкафу или камере (старый холодильник)
    • добавление дыма в газовый гриль BBQ

    Но на самом деле я думаю, что возможности безграничны!

    Камеры, которые можно использовать для дымогенератора :

    • Традиционная коптильня
    • Гриль-барбекю
    • Винная бочка (подвесная)
    • Старый холодильник
    • Горелка для газового гриля (конечно, снят газовый баллон и поддон для жира)

    Легко снимаемая трубка, что означает легкую очистку — но она тоже плотно прилегает очень доволен этим устройством

    Я рассмотрел все варианты, и, безусловно, Smokai — мой лучший выбор.Я тщательно тестировал как 1L «classic», так и 3L «magnum».

    Холодным копчением можно всякую всячину — сливки, овощи, грибы, соль, утку.

    Даже не беспокойтесь о Smoke Daddy или UFO

    Да ведь они не горят так чисто, они не тушат постоянный ожог и проходят через много дерева.

    Наконечники

    Вы будете накапливать остатки масла, поэтому время от времени полезно использовать отходы для поддержания воздушного потока, чтобы насос мог работать эффективно.

    Убедитесь, что у вас все в порядке, хорошее осветительное устройство через одно из отверстий заставит все работать. Как небольшая горелка крем-брюле, но когда вы используете древесную стружку 2-10 мм — вы можете использовать обычную зажигалку.

    Теперь, конечно, вы можете использовать косвенное приготовление пищи на газовом гриле или другом устройстве, например, в чайнике-гриле или барабанном коптильне. Тогда пусть дым закачивается в дым.

    Лучшее, что я нашел, на самом деле сделано в Новой Зеландии, но это всего лишь небольшая компания.

    Рейтинг 5 из 5 — Smokai Smoker Generator

    Поставляется в любом размере от 4-часового до 32-часового горения для большой коптильни

    • Твердая конструкция из нержавеющей стали
    • Длительное время горения
    • Сгорает чисто
    • Легко загорается при использовании древесной щепы (также можно использовать древесные гранулы)
    • Поставляется с любым адаптером питания, который вы хотите в мире
    • Почти 10 лет исследований и разработок

    Покупайте напрямую для изобретателя дымогенераторов — Сайт Smokai Щелкните здесь.

    Рейтинг 1 из 5 — Smoke Daddy — Генератор горячего или холодного копчения

    Одна «загрузка» древесных гранул может длиться 4-6 часов, но иногда их заканчивают. Это тоже большая нагрузка.

    Версия для США, такая как «big kahuna» Smoke Daddy, работает по аналогичному принципу, они работают в течение 3-4 часов. Что кажется крайне неэффективным.

    Аспекты прожига не чистые, что сильно отталкивает меня от этого продукта.

    Мини-дымовая машина Питание от USB / с дистанционным управлением

    Мини-дымовая машина (питание от USB / с дистанционным управлением)

    Мини-дымовая машина отлично подходит для ваших реквизитов / косплея или фото-проектов.

    Эта дымовая машина основана на электронной сигарете и питается от любого USB-аккумулятора, который есть у вас дома (я рекомендую использовать внешний аккумулятор с выходом 2 А (также известный как быстрое зарядное устройство) для большего количества дыма, но подойдет любой внешний аккумулятор).

    Поставляется с пультом дистанционного управления, 2 кнопки: нажмите и удерживайте, чтобы задымить, и включить / выключить режим.

    Пожалуйста, не включайте коптильню постоянно, а только небольшими порциями по 20-30 секунд, чтобы дать немного остыть.

    Бак для вейпа очень легко можно заменить на новый, если по какой-либо причине старый бак сломается.

    Вы можете найти жидкость в любом вейп-магазине рядом с вами, просто попросите «100% глицерин» или, как они называют, «жидкую основу» — это дешево и не содержит вредных химических веществ (например, никотин) и поэтому безопасно для использовать. Если возможно, спросите соотношение 70VG / 30PG в любом вейп-магазине. Как правило, чем выше показатель VG, тем больше дыма.

    Вы также можете добавить 30 мл нашей замечательной жидкости для дыма 70VG / 30PG без запаха в легко наполняемую бутылку, не проливающуюся.
    Это идеальная смесь для большого количества дыма без вредных веществ, таких как никотин, или запаха клубники, арбуза или ананаса (вы не можете позволить себе пахнуть фруктами в своем крутом костюме, не так ли?)

    Наше второе дополнение Опция — светодиодный разъем.Этот разъем позволяет подключить к дымовой машине любой светодиод 5В. Просто вставьте светодиод 5 В в разъем и защипните его имеющимися у вас плоскогубцами. Теперь, когда вы запустите дымовую машину, ваш светодиод загорится дымом и погаснет, когда вы выключите машину.

    Эта дымовая машина может быть очень легко встроена в ваш проект с помощью прилагаемого адаптера. Кроме того, использование этого адаптера делает эту дымовую машину намного менее хрупкой, чем другие дымовые машины, которые в настоящее время представлены на Etsy.

    Пожалуйста, обратите внимание, что этот предмет все еще несколько хрупок, и его цель — использовать в реквизитах, пошиве костюмов, в театре и подобных вещах, требующих строительства, поэтому мы не принимаем возврат, если вы его сломаете.

    Посмотрите здесь, чтобы увидеть дымовую машину в действии:

    https://www.youtube.com/watch?v=3xNuiJp5Kps

    Технические характеристики:
    Объем жидкости: 2,4 мл
    Напряжение: 3,7 В
    Рекомендуемое время работы: 1 минута с временем охлаждения 30 секунд
    Руководство по эксплуатации: Подробное руководство будет отправлено по электронной почте вместе с заказом

    В комплект входит:
    Базовый блок
    Клиромайзер
    Бутылка для заполнения 10 или 30 мл без пролива
    2-кнопочный пульт дистанционного управления
    Кабель USB (0.5 м / 19 дюймов)

    В чем разница между дымовой машиной, дымовой машиной и малотуманной машиной?

    Нас часто спрашивают, в чем разница между этими тремя аппаратами со спецэффектами. Итак, мы подумали, что составим это краткое руководство, чтобы объяснить, в чем заключаются основные различия и какую машину следует использовать для создания желаемого эффекта.

    ДЫМОВАЯ МАШИНА

    Дымовые машины, также называемые дымовыми машинами, используют специальную жидкость для образования густого белого дыма для создания впечатляющего визуального эффекта.Часто они поставляются с пультом дистанционного управления для контроля количества дыма, а также его продолжительности. Дымовые машины производят такой же эффект, как и машины с низким уровнем тумана, однако нагретый дым, создаваемый дымовыми машинами, поднимается и рассеивается по комнате, тогда как машины с низким уровнем тумана производят холодные жидкие частицы, и туман остается близко к земле.

    • Вход: дымовая жидкость
    • Выход: дым
    • Частицы: дым
    • Используйте дымовые машины для: шоу, концертов, вечеринок, жутких эффектов.Используйте, если вы хотите, чтобы вся комната была задымлена, а не только на земле (машина с низким уровнем тумана).

    МАШИНА ДЛЯ НИЗКОГО ТУМАНА

    Генератор слабого тумана (аналогичный машинам с сухим льдом) создает густой непрозрачный туман, который остается близко к земле, создавая эффект «ходьбы по воздуху». Противотуманные машины создают этот эффект за счет охлаждения жидкости до жидких частиц. Машина с низким уровнем тумана обычно создает интенсивную вспышку тумана, а не более тонкую диффузию, как дымка. Эффект слабого тумана аналогичен эффекту дымовой машины — они оба предназначены для создания визуального эффекта / воздействия, тогда как дымогенератор предназначен для подчеркивания других эффектов, таких как световые лучи или лазеры.

    Существует два основных типа машин с низким уровнем тумана:

    • Машина для производства сухого льда — в ней используется твердый сухой лед и вода. Это более простой метод, но у него меньше времени работы, чем у криогенной машины.
    • Криогенная машина — в ней используется жидкость, например, сжиженный газ CO2, и она имеет более длительный эффект.
    • Ввод: сухой лед или сжиженный газ CO2 (в зависимости от типа машины)
    • Выход: низкорасположенный туман
    • Частицы: капли жидкости
    • Используйте аппарат с низким уровнем тумана для: свадеб (особенно для первого танца), шоу, театров, вечеринок в честь Хэллоуина.

    МАШИНА ДЛЯ ДЫМАНИЯ

    Генераторы дымки, также известные как «дымки», могут быть на масляной или водной основе и используются для дополнения световых эффектов. Генераторы дымки создают тонкую и легкую дымку с длительным временем «зависания» — частицы долго задерживаются в воздухе, прежде чем рассеяться, что делает их идеальными для использования на шоу и концертах. Они производят гораздо более тонкий и менее заметный эффект, чем дымовые машины или машины с низким уровнем тумана, поскольку они предназначены для подчеркивания эффектов освещения, позволяя вам видеть лучи и узоры, которые вы обычно не видите.

    • Ввод: жидкость дымки
    • Выход: мелкий туман / дымка
    • Частицы: капли жидкости
    • Используйте дымогенераторы для: шоу, концертов, фестивалей и везде, где вы хотите усилить световые эффекты или создать туманную атмосферу. Идеально подходит для случаев, когда вам не нужен густой непрозрачный эффект дымовой машины или машины с низким уровнем тумана.

    Для любой из этих машин существует большая разница между более дешевыми версиями и машинами профессионального уровня. Если вы хотите качественного и надежного выступления на вашем мероприятии, выбирайте последнее.Это не обязательно означает, что вам нужно платить больше, но вы определенно получите лучшее соотношение цены и качества. Машины профессионального уровня обычно имеют непрерывный автоматический цикл, что означает, что они могут работать непрерывно, без необходимости останавливаться.

    Чтобы получить дополнительную информацию о прокате машин для устранения дыма, слабого тумана или дымки, свяжитесь с нашей дружной командой сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
