Как производится монтаж сэндвич-панелей

2.1. Подготовительные работы.

Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:

информация по технике безопасности при монтажных работах.

За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.

Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.

Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.

Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.

Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.

2.2. Как поднимать панели

Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.

Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.

Стыковка панелей должна быть строго вертикальной.

Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.

 Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.

Для страховки панели при подъеме используют страховочные ремни (стропы).

При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.

Но самым оптимальным способом, является траверса с вакуумными присосками. При использовании траверсы удаляется защитная пленка только в том месте, где крепится вакуумный захват.

2.3. Монтажная резка и сверловка

Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.

Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.

Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.

Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.

Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.

2.4. Крепление сэндвич панелей

Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.

Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.

Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.

Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:

Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.

Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.

Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:

Шурупы с уплотняющей шайбой ввинчиваются до максимального упора.

Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.

При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.

В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).

Перед началом монтажа необходимо удалить лишний утеплитель.

Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.

2.5. Расчет количества шурупов

Количество шурупов определяется индивидуально. Проектировщик должен учесть:

Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.

2.6. Опорные конструкции

Опорные конструкции – основа качественного монтажа. Их поверхность должна быть ровной.

Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:

Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).

2.7. Как делать монтаж стеновых панелей

Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык. Если следовать этим правилам, то отклонения в размерах почти не будет.

Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.

С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.

После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).

2.8. Организация продольного стыка стеновых панелей

Необходимо очень плотно соединять замки панелей при монтаже. Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).

Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.

Герметик необходимо закладывать перед установкой каждой сэндвич панели.

Необходимо использовать герметик в тех температурных условиях, которые указал производитель.

2.9. Как делать поперечный стык стеновых панелей

При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.

При длине панели до 4 м технологический шов составляет 15 мм. Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.

Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.

Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.

В дальнейшем процессе, основным будет такой фактор, как герметичность.

Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.

Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.

Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.

Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).

Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.

2.10. Как устанавливать кровельные панели

Кровельные панели устанавливаются с уклоном в 5%.

Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.

Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.

Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.

Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.

Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее. Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.

По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.

Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.

2.11. Организация поперечного стыка кровельных панелей

 По таблице можно выбрать перехлест поперечных стыков панелей.

Длина нахлестки кровельных сэндвич панелей

Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки. Удаляем слой утеплителя.

Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.

Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).

Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.

Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.

2.12. Как сделать продольный стык кровельных панелей

После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.

 Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).

Рис. Соединение кровельных панелей с высоким гофром

2.13. Общие правила монтажа и ухода за панелями

монтаж сэндвич панелей проводится в любых погодных условиях. При этом соблюдается температурный режим, который указывают производители герметика;

очищать сэндвич панели необходимо мыльной водой и мягкой щеткой. Нельзя использовать химические, абразивные моющие средства, растворители.

2.14. Монтаж сэндвич панелей повышенной огнестойкости

Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.

Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).

Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор.  Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

• Особенности сэндвич панелей
  • Плюсы и минусы
  • Разновидности сэндвич панелей
  • Советы по выбору
• О правилах перевозки и разгрузки
• Монтаж сэндвич панелей
  • Предварительная подготовка сэндвич панелей
  • Особенности монтажа сэндвич панелей
  • Фасонные элементы
  • Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

1. Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
2. Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
3. Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

1. Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
2. Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
3. Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
4. Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т. д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

1. Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
2. Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
3. Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
4. Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

1. Нельзя брать панели за верхнюю обшивку.
2. Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
3. Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
4. К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
5. Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
6. При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
7. Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
8. Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
9. Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
10. Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

11. Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
12. Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
13. Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
14. Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
15. В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

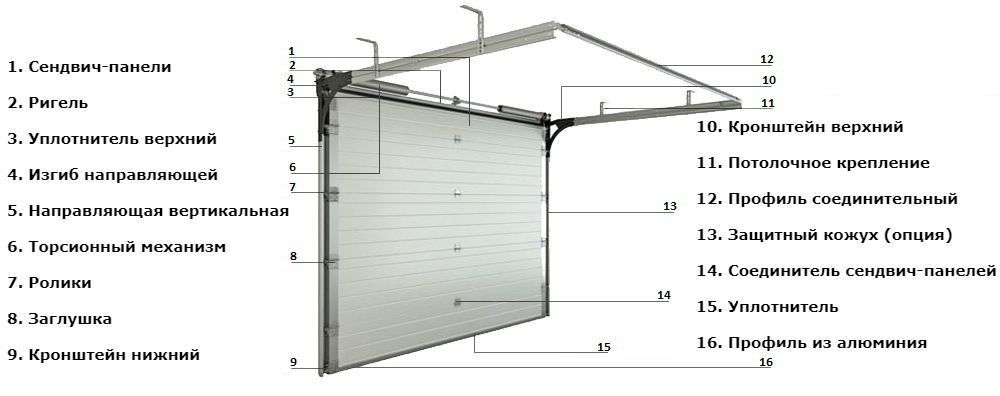

Устройство сэндвич-панелей: фото элементов

Сэндвич-панели появились на рынке стройматериалов сравнительно недавно, тем не менее, уже успели завоевать репутацию практически идеального строительного материала для различного спектра монтажных работ. Их вид позволяет воплотить в реальность буквально любые дизайнерские идеи, а также они имеют превосходные эксплуатационные характеристики.

Фасадные панели

Как устроены сэндвич-панели?

Далее рассмотрим устройство сэндвич-панелей. Они обычно состоят из трех слоев:

• внутренний слой наполнителя из материала, имеющего звуко- и теплоизоляционные, а также водоотталкивающие свойства;
• два внешних слоя, несущие защитные функции, они, как правило, выполнены из профилированного оцинкованного металла, покрытого слоем полимера.

Такое устройство не имеет аналогов на рынке стройматериалов и делает сэндвич-панели идеальными для применения в строительстве модульных конструкций. Это ангары, торговые помещения, автомойки, гаражи и складские помещения.

Кровельные панели

Также сэндвич-панели применяются при реконструкции зданий, так как они применимы для облицовки фасадов. Тем самым они несут не только эстетическую функцию, но и защищают здание от дальнейшей коррозии в результате воздействия влаги. Также они выполняют теплоизоляционную и звукоизоляционную функции.

Помимо всего прочего, есть особый вид сэндвич-панелей для кровли зданий. Их используют и для кровли жилых помещений.

Как устроена кровля?

Сэндвич-панели для кровли имеют меньшую толщину, чем те, что предназначены для монтажа стен. Они так же имеют внутренний теплоизоляционный слой и два верхних слоя, которые, как правило, выполнены из алюминия или нержавеющей стали.

Этот кровельный материал достаточно легкий, за счет чего каркас крыши не несет большой нагрузки и не деформируется со временем. Устройство кровли из сэндвич-панелей отвечает всем требованиям современных видов легкой кровли.

Они устойчивы к воздействию окружающей среды. Это относится как к тепловому воздействию при попадании прямых солнечных лучей, так и к минусовым температурам. За счет современных монтажных систем такая кровля не будет бояться шквального и ураганного ветров, несмотря на свой небольшой вес. Практика показала, что данный вид кровли хорошо подходит для климатических условий нашей страны.

Также кровля из сэндвич-панелей отвечает всем эстетическим запросам потребителя. Можно по желанию выбрать любой цвет и текстуру кровельного материала. Кровля из сэндвч-панелей обладает высокими свойствами огнестойкости.

Как устроены откосы?

В наше время сэндвич-панели также широко применяют в качестве откосов для окон. Естественно, для этого используется специальный вид панелей. Они имеют небольшую толщину, но устройство откосов из сэндвич-панелей позволяет прекрасно выполнять все необходимые для качественного откоса функции.

Как уже говорилось ранее, этот материал имеет отличную влагостойкость, а это очень важно для выполнения откосов внутри помещения. Также немаловажен тот факт, что материал таких откосов не будет выделять никаких вредных веществ в воздух. Таким образом, их можно устанавливать в любых помещениях, даже в детской комнате и датских садах. Эти откосы будут иметь прекрасную теплоизоляцию, чего не дают откосы из пластика или штукатурки.

Помимо всего прочего, они прекрасно смотрятся и вписываются в любой интерьер. Можно подобрать сэндвич-панели любого цвета, в соответствии с цветом оконной рамы или особенностей дизайна помещения. Такие откосы монтируются вместе с установкой металлопластиковых окон и прослужат столько же, сколько и сами окна.

Конечно, качество имеет свою цену, но по сравнению с другими видами материала и затратами на работу, она не такая уж высокая. Стоимость всех работ обычно зависит от степени сложности и объема работы, а также – затраченного материала. Рассчитывается она еще до начала работ и закупки материала.

Монтаж сэндвич панелей, установка сэндвич панелей. Цена за м2 в Тобольске

Монтаж  сэндвич панелей – многоступенчатый процесс, который требует квалификации, внимательности, аккуратного подхода. Перед началом монтажа на объекте необходимо подготовиться и учесть ряд факторов.

Установка сэндвич-панелей позволяет в короткие сроки обшить стены здания или возвести полноценную постройку с каркасом из металлоконструкций. Это полноценный строительный материал, состоящий из нескольких слоев. В нем есть качественный утеплитель, а также профилированный лист, покрытый полимерным покрытием.

Наша компания занимается установкой стеновых и кровельных сэндвич-панелей, а также возведением различных зданий из них – ангаров, цехов, складов и многого другого. Мы гарантируем соответствие работ всем требованиям качества.

Что необходимо для грамотного монтажа сэндвич-панелей?

• Качественные материалы и комлектующие для монтажа;
• Бригада опытных специалистов;
• Учет особенностей объекта;
• Учет нормативных требований;
• Понимание особенностей монтажа стеновых и кровельных сэндвич-панелей.

В компании «Русбилдинг» работают квалифицированные специалисты с большим опытом монтажа сэндвич-панелей в Екатеринбурге и других городах. Наша компания имеет опыт работы на различных объектах, быстро и качественно мы выполняем монтаж кровельных и стеновых сэндвич-панелей на объектах любого назначения.

• Подбор подрядной организации;
• Доставка панелей и комплектующих на объект, размещение на площадке;
• Подбор оборудования и инструментов;
• Непосредственно монтаж панелей и работы по утеплению стыков;
• Монтаж фасонных элементов;
• Работы по герметизации.

Монтаж сэндвич-панелей не должен выполняться дилетантами, это важная и ответственная работа, от грамотного выполнения которой зависит безопасность людей и срок службы зданий. Опытные бригады справятся с работой в указанные сроки, выполнят монтаж с учетом нормативных требований. Даже операции, которые кажутся менее значительными — выгрузка сэндвич-панелей, стыковка замковых соединений, подрезка, работа со стыками, должны выполняться опытными, умелыми монтажниками.

Нередко сэндвич-панели могут повреждаться при неправильной выгрузке. Чтобы не повредить материалы еще до начала монтажа, необходимо поднимать пачки с помощью металлического троса или узких строп. При выгрузке надо следить за целостностью облицовки и конструкции.

При выгрузке пачки сэндвич-панелей нельзя ронять. Такое бывает, когда еверно распределили стропы, либо крановщик попался неопытный и резко дернул. Правильная выгрузка очень важна — ведь есть часть панелей испортилась еще до начала монтажа, заказать несколько штук новых на замену будет проблематично..

Обращение к проектной документации поможет складировать панели в правильном порядке. Пачки раскладываются в соответствии с порядком монтажа и расчетами

Техника и необходимые вспомогательные  инструменты

Необходимость подъемной техники на площадке надо учесть в бюджете заранее. Если такая техника необходимо, нужно заранее включить стоимость ее работы в расчет строительных и монтажных работ. Выбор техники зависит от особенностей здания и площадки. Для этого надо предусмотреть ответы на ряд вопросов.

Какой высоты здание? — Будет ли достаточно для подъема панелей  небольшого манипулятора или придется использовать кран с большим вылетом стрелы?

В каком состоянии строительная площадка? —  Монтажнику потребуется автовышка или сможем применить вышки-туры.

 Вертикальная или горизонтальная раскладка панелей? — Каждая раскладка имеет свои особенности монтажа, также необходимо понимать толщину и длину панелей, количество проемов под окна и двери

В расчетах нужно учитывать несколько параметров — используемая техника, раскладка панелей и т. д. Отсюда складывается цена за монтаж сэндвич панелей за м2. В среднем, она составляет от 400р до 900р за квадратный метр.

Особенности монтажа кровельных и стеновых сэндвич-панелей

Панели захватывают и перемещают с помощью инструментов. Выбор инструментов зависит от вида монтажа — на кровлю или стены, также на подбор влияет длина и вес каждой панели.

Зацепы – больше применяются при монтаже кровельных панелей, а также стеновых панелей большой длины.

Струбцины – больше применяются при монтаже кровельных панелей, а также стеновых панелей большой длины.

Подъемники вакуумные применяются при монтаже стеновых панелей с вертикальной раскладкой. Также они необходимы при монтаже на труднодоступных участках.

При монтаже стеновых панелей на фасаде устанавливается стартовая метка. Она помогает точной установке в существующий каркас, совместимости с проемами дверей и окон.

Далее по периметру участка, где будут устанавливаться сэндвич-панели наклеивают уплотнительную ленту.

Перед монтажом необходимо снять защитную пленку с наружной и внутренней облицовок, если этого не сделать, пленка «прикипит» к панели при первом попадании  солнечных лучей.

Герметизация

Использование герметика предотвращает попадание влаги, делает сэндвич-панели более долговечными. С помощью специального герметика для сэндвич-панелей обрабатываются замковые соединения.

Для крепления панелей используются винты-саморезы. Разновидности самореза подбираются в зависимости от толщины каркаса здания и характеристик панелей. Для дополнительной герметизации уплотнительной прокладкой.

После завершения монтажа сэндвич-панелей производят утепление стыковочных швов — с помощью монтажной пены или базальтового волокна.

Установка фасонных элементов — нащельников производится на заключительном этапе монтажа. Нащельники могут изготавливаться как до, и после монтажа. Они могут подбираться согласно чертежам и проектной документами. Наличие фасонных элементов очень важно — они защищают стыки от коррозии и сохраняют свойства утепляющих элементов.

Закрепляются нащельики на саморезы, а при монтаже обязательно используется силиконовый герметик.

Специальный крепеж для сэндвич-панелей изготавливаются из стали и имеют антикоррозийное покрытие. Они надежно закрепляют сэндвич-панели на металлических конструкциях. Использование саморезов, предназначенных специально для сэндвич-панелй обеспечивает надежный и аккуратный монтаж с защитой стыковых участков.

В случае появления вопросов по поводу цены или особенностей монтажа сэндвич-панелей, вы всегда можете проконсультироваться в компании Русбилдинг.

Наша компания готова обеспечить доставку и установку сэндвич-панелей нужного вам цвета и размеров. У нас в наличии есть все, что нужно для работы, эффективность выполнения задачи контролируется опытным прорабом.

Мы используем качественные саморезы для сэндвич-панелей, проводим быструю установку. Звоните или пишите нам, чтобы уточнить все условия сотрудничества.

Отправляйте заявку через сайт, по электронной почте, или звоните по телефону, мы оперативно ответим на ваши вопросы:

Как осуществить монтаж сэндвич панелей своими руками

Содержание:

1. Инструменты и вспомогательные материалы

2. Монтаж стеновых панелей

3. Алгоритм монтажа кровельных панелей

4. Типы и виды нащельников для сэндвич панелей

5. Рекомендации по монтажу нащельников для сэндвич панелей

6. Общие рекомендации по монтажу сэндвич панелей и уходу за ними

О том, что такое сэндвич панели и где они находят свое применение, я уже рассказывал в своей статье «Сэндвич панель: устройство технические характеристики и области применения». В этой же статье я расскажу вам о технологических особенностях монтажа сэндвич панелей, соблюдая которые вы сможете построить прочное и теплое сооружение, например, автомобильный гараж. Должен вас сразу же предупредить, что выполнить монтаж сэндвич панелей своими руками без определенного навыка работы будет очень сложно. Но при большом желании можно освоить любую даже самую сложную работу. Поэтому если вы считаете, что справитесь, то смело приступайте к установке сэндвич панелей.

Однако процессу монтажа предшествует не только покупка сэндвич панелей нужного качества и предназначения (речь идет о стеновых, кровельных и других сэндвич панелях), а также крепежных элементов и нащельников, но и создание специального каркаса (ме6таллического или деревянного). Как самостоятельно изготовить такой каркас, я подробно рассказал в своей статье «Как изготовить каркас для монтажа сэндвич панелей». Поэтому здесь мы пропустим этот этап работ.

Покупка же самих сэндвич панелей не должна составить особой трудности, поскольку, сообщив размеры каркаса будущего, например, гаража продавцу, вам четко ответят, сколько панелей, какого типа вам потребуется в процессе работы, а также порекомендуют нужный тип крепежа и его количество для закрепления этих сэндвич панелей. Это же касается и покупки нащельников.

Поэтому можем сразу же переходить к технологии монтажа. Однако сначала остановлюсь на том, какие инструменты, приспособления и дополнительные материалы понадобятся вам в процессе работы.

Инструменты и вспомогательные материалы

Для успешной работы вам потребуется приобрести (если у вас чего-то нет в хозяйстве) или взять в аренду следующие инструменты:

• строительный уровень для контроля горизонтальной плоскости;

• механизм для подъема панелей наверх сооружения;

• аккумуляторный шуруповерт;

• прижимное устройство;

• дрель электрическая с набором сверл по металлу;

• отвес для контроля вертикальной плоскости;

• специальные устройства – захваты;

• электролобзик.

Чтобы установка сэндвич панелей получилась качественной, понадобятся следующие вспомогательные материалы:

• силиконовый герметик;

• утеплительный материал, например, минвата;

• уплотнительная самоклеющаяся лента;

• U-образный металлический профиль;

• анкерные болты со специальной прокладкой.

Имея все из этого перечня под рукой, можно переходить к обшивке каркаса сэндвич панелями. При этом нужно учесть, что при монтаже сэндвич панели могут быть сориентированы как в вертикально (вертикальный монтаж) так и горизонтально (горизонтальный монтаж).

Давайте поговорим об особенностях горизонтального и вертикального монтажа по-отдельности.

Монтаж стеновых панелей

Монтаж сэндвич панелей может быть, как горизонтально ориентированным, так и вертикально ориентированным. Давайте рассмотрим оба способа установки поочередно, поскольку каждому из них присущи отличительные особенности выполнения монтажа.

Горизонтально ориентированный монтаж данного строительного материала допускается лишь тогда, когда высота стены здания не превышает 3-х метров. Для обеспечения качественной горизонтальной установки стеновых сэндвич панелей необходимо строго придерживаться следующего алгоритма:

1. Подготовьте основание, на котором будет производиться сборка сэндвич панелей. Для этого:

• по периметру нижней части каркаса выложите из кирпича цоколь. Как выполнить кирпичную кладку в полкирпича (если вы строите гараж) или в кирпич (если возводите более массивную конструкцию), подробно описано в статье «Технология кладки кирпича своими руками». Учтите, что верхняя плоскость кирпичного цоколя должна получиться идеально горизонтальной. Проконтролировать правильность горизонта поверхности цоколя можно с помощью строительного уровня.

2. Установите направляющие к цоколю каркаса.

Для этого необходимо прикрепить U-образный металлический профиль ребрами вверх. С этой целью на профиль (по всей его длине) наносится самоклеющаяся уплотнительная лента на ту сторону, на которой профиль будет лежать на цоколе. Теперь необходимо закрепить уголок к кирпичу с помощью анкерных болтов. Для чего с помощью дрели и сверл по металлу и бетону выполните отверстия в профиле и кирпиче (глубина отверстий зависит от длины анкерных болтов). В отверстия установите анкеры и зажмите их до упора, что позволит жестко закрепить металлический профиль в цоколе. Затем внутрь профиля (по всей длина) необходимо уложить полоску минеральной ваты;

3. Выполните монтаж стартовой панели.

Перед началом монтажа стартовой панели необходимо по всей длине вертикальных элементов каркаса в местах прилегания сэндвича наклеить самоклеющуюся уплотнительную ленту. Затем с помощью подъемного механизма и захватов вставьте сэндвич панель в паз направляющего профиля. При этом нужное количество захватов напрямую зависит от толщины и длины используемой панели.

Установленная стартовая панель закрепляется на колоннах каркаса временными зажимами – струбцинами.

4. Произведите крепление сэндвич панели к каркасу с помощью саморезов.

В данном случае использование того или иного типа саморезов (по металлу или по дереву) зависит от того, из какого материала был выполнен каркас для монтажа сэндвич панелей: из металлических или деревянных элементов. При этом, предварительно выполнив разметку, под каждый саморез необходимо подготовить отверстие, как в сэндвиче, так и в каркасе, выполнив его с помощью электродрели. Саморезы устанавливают через каждые 1,2 м длины панели.

В тех случаях, когда панели необходимо закрепить на бетонном основании, используются либо саморезы для бетона, либо саморезы с пластиковыми дюбелями. При этом для изготовления отверстия в бетонной конструкции необходимо установить в электродрель специальное победитовое или алмазное сверло. Обычные сверла по металлу здесь будут просто бесполезными, поскольку они затупятся в первые же секунды работы в бетоне.

Учтите, что крепить панель нужно не по самому ее краю, а отступив 3 см.

Как только панель будет надежно закреплена на каркасе, струбцины можно снять и приступить к установке сэндвич панели следующего яруса, выполняемой по вышеописанному алгоритму. И так до тех пор, пока не будет закрыт весь каркас.

Выполняя горизонтальный монтаж сэндвич панелей необходимо помнить, что:

• сначала монтируются панели, устанавливаемые встык друг к другу, а только потом те, которые будут перекрывать торцы стыковых панелей внахлест (например, это могут быть угловые сэндвич панели, расположенные друг по отношению к другу под углом 90°). Стыки угловых сэндвич панелей обязательно нужно заполнить монтажной пеной;

• монтаж откосов и нащельников можно выполнять только после установки на каркас всех сэндвич панелей.

Если вы монтируете сэндвич панели на каркас, высота этажного уровня которого превышает 3 м (но не более 6 м), то нужно воспользоваться вертикально ориентированной установкой. Технология монтажа данным способом практически ничем не отличается от горизонтального монтажа сэндвич панелей. Однако если при стыковке горизонтально ориентированных панелей вам не нужно было прикладывать никаких усилий, поскольку замковый узел защелкивался под собственным весом изделия, то при вертикальной установке, чтобы защелкнуть замок, вам придется поднатужиться. При этом нельзя производить стыковку панелей посредством ударов по ним каким-нибудь тяжелым предметом, поскольку тогда вы повредите как саму сэндвич панель, так и ее стыковочный узел.

Кроме того, для предварительной фиксации панели в вертикальном положении потребуется применение специальных прижимных устройств, которые можно будет снять лишь после того, как сэндвич панель будет надежно закреплена на каркасе саморезами. Как правило, на одной опоре панель закрепляется саморезами с шагом около 0,9 м.

Однако это расстояние не является панацеей для всех случаев, поскольку шаг должен учитывать:

• нагрузку силы ветра, характерного для данного региона, а также высоту, на которой монтируется сэндвич панель. Кроме того, более часто придется крепить те панели, которые смонтированы на краях стен или кровли, поскольку они будут наиболее интенсивно подвергаться нагрузке ветров;

• тип строительного объекта.

Ниже приведена таблица рекомендуемого количества саморезов для крепления сэндвич панелей различной длины в ветровой зоне, характерной для средних широт:

Все данные приведены для горизонтального монтажа панелей, утеплительный слой которых выполнен из минваты толщиной 120 мм, а длина стены или кровли не превышает 10 м.

Совет: при вертикальном монтаже сэндвич панелей на металлический каркас наклейте на каждую стойку самоклеющуюся уплотнительную ленту, что позволит обеспечить не только более плотное прилегание панели к каркасу, но и значительно увеличит шумоизоляционные свойства стены сооружения.

Теперь можем поговорить и о монтаже кровельных сэндвич панелей.

Алгоритм монтажа кровельных панелей

Для обустройства кровли использовать такие панели рекомендуется лишь тогда, когда угол наклона ската крыши превышает 5°.Весь процесс обустройства такой кровли можно условно разбить на три этапа:

1. Начальный

На данной стадии монтажа необходимо правильно произвести установку стартовой панели. Например, если скаты вашей крыши по длине не превышают 12 м, то начинать выполнять кровлю из сэндвич панелей можно без предварительной подготовки. Для этого аккуратно, чтобы не повредить защитный полимерный слой, панель поднимают с помощью подъемника на крышу и, уложив ее на одном из краев ската крыши так, чтобы ее торцы были строго параллельны свесу кровли и ее коньку, закрепляют на обрешетке с помощью саморезов с уплотнительной резинкой под шляпкой. Затягивать такие саморезы нужно тщательно, но без фанатизма, поскольку можно деформировать металлический лист, что приведет к протеканию кровли в данном месте.

Если же длина ската кровли превышает 12 м, то понадобится предварительная подготовка сэндвич панелей для стыковки с другой панелью. В частности, из панели, которая будет накладываться на первую панель, необходимо на длину стыка удалить нижний металлический лист и утеплитель (обычно, это несколько сантиметров).

Однако длина нахлеста напрямую зависит от уклона ската крыши. Ниже в таблице приведены данные о рекомендуемой длине нахлеста для различных уклонов скатов кровли:

В данном случае, монтировать кровлю необходимо, продвигаясь от свеса ската к коньку крыши, как показано на рисунке «б», поскольку таким образом будет обеспечено полное стекание потоков воды с кровли без затеканий в местах стыков.

2. Поперечная стыковка панелей, уложенных в вертикальном ряду

Как я уже говорил выше, если длина превышает 12 м, то после установки целой торцевой панели необходимо установить вторую панель, предварительно подготовленную и обрезанную до нужной длины. После выравнивания сторон обеих панелей по вертикали эта панель также как и стартовая панель, фиксируется к обрешетке кровли саморезами с уплотнительной резинкой под шляпкой.

3. Этап продольной стыковки панелей путем защелкивания замкового узла

Бывалые кровельщики советуют перед тем, как произвести стыковку соседних панелей, нанесите силиконовый герметик по всей длине замкового паза. Это обеспечит плотное прилегание соседних панелей друг к другу и позволит предупредить возможные протекания кровли в местах стыковки.

По вышеизложенному алгоритму действуйте до тех пор, пока не будет полностью накрыта вся крыша.

Теперь можно переходить к заключительному этапу – установке нащельников, в том числе и конька. Производители выпускают такие декоративные элементы различных типов и видов. Вот об этом пойдет речь в следующем разделе.

Типы и виды нащельников для сэндвич панелей

Данные элементы устанавливаются:

• на стыках соседних сэндвич панелей;

• в местах примыкания сэндвич панелей к оконным и дверным проемам;

• на цоколе здания и коньке кровли.

Для каждого случая производители выпускают специальные нащельники. Именно поэтому в продаже можно увидеть:

• стыковочный нащельный элемент;

• нащельный элемент для установки на наружных углах;

• нащельный элемент для установки на внутренних углах;

• нащельный элемент для установки на парапет (закрывает торец парапета и примыкание кровли);

• нащельный элемент для установки на торцах сэндвич панелей (он придает свесу кровли законченный вид);

• нащельный коньковый элемент;

• нащельный элемент, позволяющий закрыть стыки стеновых и кровельных панелей в случае, когда у кровли отсутствует свес (лицевой нащельник);

• отлив, устанавливаемый на цоколе сооружения;

• отлив, устанавливаемый на окне;

• доборы для оформления оконного проема.

При этом нащельники могут играть не только декоративную роль но и нести полезную нагрузку, поскольку они будут:

• защищать стыки панелей от попадания в них влаги;

• дополнительно защищать внутренние элементы конька кровли;

• защищать слой утеплителя в торцах кровельных панелей;

• задерживать снег.

Тот или иной тип нащельника может иметь, как простую, так и сложную форму профиля, а также различные углы сгибов. При этом производители нащельников могут предложить потребителю не только элементы стандартных форм и размеров, но при желании заказчика смогут изготовить нащельники по его эскизам. Изготавливаются такие элементы либо из оцинкованной стали, которая затем окрашивается в тот же цвет, что и сэндвич панели, а также покрывается защитным полимерным слоем, либо из алюминия, который затем окрашивается порошковым методом.

Рекомендации по монтажу нащельников для сэндвич панелей

Несмотря на то, что нащельные элементы устанавливаются легко и просто, необходимо помнить, что:

• перед началом их монтажа все стыки должны быть предварительно заполнены монтажной пеной, которая ликвидирует возможные мостики холода и не позволит влаге проникнуть под панели;

• вертикальные нащельники необходимо устанавливать внахлест, продвигаясь снизу вверх. При этом нахлест должен составлять не менее 10 см;

• фиксация нащельников к сэндвич панелям производится с помощью саморезов, устанавливаемых через каждые 30 см;

• для обеспечения плотного примыкания нащельника к панели, которое позволит исключить проникновение влаги внутрь строительной конструкции, необходимо все швы обработать силиконовым герметиком. Особенно важно это сделать при монтаже угловых нащельников цокольного отлива и элементов оконного проема (доборов, отливов или карнизов).

Вот и все, что я хотел вам рассказать о монтаже сэндвич панелей. В заключение хочу дать лишь несколько рекомендаций, которые необходимо соблюдать при монтаже сэндвич панелей и уходе за ними в процессе эксплуатации сооружения.

Общие рекомендации по монтажу сэндвич панелей и уходу за ними

1. Несмотря на то, что такие панели можно монтировать в любую погоду, я бы не советовал этого делать во время дождя, если утеплительный слой выполнен из минеральной ваты, которая при намокании потеряет свои теплоизоляционные свойства.

2. Если во время выполнения монтажных работ вы решили сделать перерыв, например, на обед, то сначала закончите крепление установленных панелей к несущим конструкциям, а уже потом идите обедать. В противном случае, дорогостоящие сэндвич панели, не закрепленные должным образом, могут быть сорваны порывами ветра и безнадежно испорчены.

3. Никогда не крепите на стене из сэндвич панелей какие-либо конструкции и механизмы, например, пожарные лестницы или грузоподъемное оборудование. Если же это необходимо сделать, то все конструкции и оборудование должны крепиться только на несущих конструкциях.

4. Для очистки кровли из сэндвич панелей от снежных масс можно использовать нагревательную систему из кабеля, аналогичную системе «теплый пол» (см. статью «Резистивный электрический теплый пол своими руками»). Эта система позволит вам не очищать механическим способом кровельные сэндвич панели, при котором может быть поврежден их защитный полимерный слой.

5. Хотя бы раз в год производите подтяжку всех крепежных элементов сэндвич панелей.

6. Если вам необходимо удалить с поверхности сэндвич панелей грязевые отложения, то для этого можно использовать лишь мыльный раствор и щетку с мягкой щетиной. В конце мойки обязательно промойте поверхности панелей большим количеством проточной воды, поливая их из шланга сверху вниз.

7. Если вы обнаружили нарушение красочного покрытия на поверхности сэндвич панели, то его можно восстановить с помощью специальной ремонтной краски. При этом следует учесть, что при оцарапывании без нарушения слоя цинка можно нанести один слой краски, а при глубоком оцарапывании, когда затронута стальная основа, необходимо сначала нанести специальный грунт, а затем два слоя ремонтной краски. Однако предварительно не забудьте обработать царапину преобразователем ржавчины (ортофосфорной кислотой), которую затем необходимо удалить с поверхности панели с помощью мягкой ветоши, смоченной в растворителе.

Пусть ваши стены и кровля из сэндвич панелей служат не один десяток лет! Я же, как и прежде, желаю вам успехов во всех ваших начинаниях.

Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Поначалу, еще такой уникальный и непривычный, монтаж кровельных сэндвич панелей очень быстро стал незаменимым в современном строительстве. Панели позволяют возвести крышу легко и за короткие сроки, как конструктор. Сэндвич панель – это готовый кровельный пирог, его установка не требует сложной стропильной системы и дополнительных материалов, которые необходимы при строительстве обычной крыши.

Содержание

1. Что представляет собой сэндвич панель

2. Особенности монтажа сэндвич панели

3. Преимущество технологии

4. Общие характеристики кровельных сэндвич панелей

5. Видео

Что представляет собой сэндвич панель

Если с виду панель выглядит немного хрупкой и больше похожей на элемент декора, чем на добротный строительный материал, то это абсолютно не верно. Да, сэндвич панель имеет множество вариантов расцветки и дает возможность экспериментировать с дизайном, но это очень крепкий материал, способный выдержать любые нагрузки.

Из чего состоит сэндвич панель:

• Два стальных листа с ребрами жесткости – отлично защищены от коррозии, благодаря полимерному покрытию и оцинковке. Им совершенно нестрашны воздействия окружающей среды.

• Утеплитель – он расположен между стальными листами. Это может быть минвата, пенополиуретан или пенополистирол.

Получается такая трехслойная панель – тонкий лист стали, на нем слой утеплителя, укрывает это все еще один стальной лист. Это касается кровельных сэндвич панелей. Есть еще панели, в которых вместо стали используют плиту OSB. Такая панель интересна тем, что потом к ней можно прикрепить металлочерепицу из битума либо какой-нибудь рулонный материал для кровли. Но чаще такие плиты, все же, применяют для возведения стен, а не крыши.

Важно: если между коньком и мауэрлатом нет перекрытий, то уклон крыши из сэндвич-панелей может быть 5 градусов. Если же есть, нужно увеличить уклон до 7 градусов. Когда планируются окна в кровле, градус уклона так же необходимо увеличить.

Преимущества сэндвич панелей

Появление каркасных домов и сэндвич панелей создали переворот в строительном мире. Они показали, что необязательно ждать годами, пока построится дом – это можно сделать за несколько недель. Какое удивление вызвало то, что монтаж кровельных сэндвич панелей не требует обязательного наличия стропильной системы. А если она и предусматривается, то нет надобности в каких-то мероприятиях по ее дополнительному усилению – кровля из сэндвич панелей не нагружает ее.

Область применения панелей довольно широка. Их используют в строительстве как жилых домов, так и медицинских комплексов, автозаправочных станций, построек промышленного назначения, спортивных центров, в аэропортах и т.д.

Особенности монтажа сэндвич панели

Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

• Между фронтонами следует поставить прогон конька.

• Затем, на боковые стены установите балку, как мауэрлат.

• Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.

• Сначала закрепите панель на нижней балке, используя саморезы.

• Вверху панель крепится к коньковому прогону (не к самому коньку).

• Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.

• С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.

• После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

• В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.

• Затем, обработайте это место полиуретановой пеной.

• Когда пена засохнет, удалите лишние подтеки.

• С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Монтаж сэндвич панелей представляется легкими и быстрым по сравнению с другими видами кровельного укрытия. Но это действительно так лишь в том случае, если изначально подойти правильно к проекту монтажа. Все замеры должен проводить человек, который хорошо в этом разбирается. Например, если одна из панелей уложена неровно или имеет неточный размер и это вовремя не исправить, то «эффект» будет заметен на всей конструкции.

Выше уже говорилось о том, что крепление сэндвич панелей не требуют стропильной системы и обрешетки. В отдельных случаях ее возводят, хотя это больше привычка и в некотором роде недоверие к современным технологиям строительства, чем надобность. Но даже если устанавливать панель на стропильную конструкцию, то это гораздо быстрее и удобней, чем использование традиционного кровельного материала. Вы значительно упрощаете работы по организации гидроизоляции, вентиляции и защиты от ветра.

Общие характеристики кровельных сэндвич панелей

• Огнеупорность.

• Хорошо сохраняют тепло.

• Стойкость к деформации полотна.

• Качественная шумоизоляция.

• Панель не перегружает стропильную систему.

• Долгий срок эксплуатации.

• Красивый внешний вид и разнообразие цветовых вариантов профиля.

• Минимизация протечек кровли.

• Быстрый монтаж.

Важно: на кровельных панелях есть заводская пленка, которая защищает плиты от царапин и других мелких повреждений – ее следует снять, перед работами.

Если запастись необходимым инструментом, чертежами с замерами и узлами крепления, силовой техникой для поднятия кровельных панелей на высоту, то с помощью работящих рук мастера – монтаж пройдет быстро, качественно и без проблем.

ВИДЕО

Добавить комментарий

Монтаж сэндвич панелей |

Приведенные ниже указания по технологии монтажа сэндвич панелей и конструкции узлов быстровозводимых зданий носят общий рекомендательный характер. Окончательная конструкция узлов и соответствующая технология сборки в каждом конкретном случае определяется проектной документацией.

Чтобы исключить многократное перемещение панелей на объекте, их необходимо разгрузить в непосредственной близости от места монтажа.

Упаковки с панелями надо расположить шпоночным соединением панели в сторону стены, чтобы при монтаже не нужно было переворачивать панели на другую сторону. В упаковке панели расположены в порядке их мон­тажа, верхняя панель является первой, которую нужно установить.

Из упаковки панели нужно выни­мать, их нельзя волочить или толкать. На панели запрещено складывать другие грузы или предметы. Монтаж панелей осуществляют, соблюдая рекомендации производителя и со­гласно развёрнутым чертежам монтажа панелей.

Общие указания по монтажу сэндвич-панелей.

1. Необходимо убедиться, что несущие конструкции панелей (колонны, балки, фундамент) уста­новлены так, чтобы обеспечить правильный уровень скрепляемых панелей.

2. Первую панель обычно закрепляют, начиная от угла стены или кровли. В отдельных случаях в проекте может быть указан другой вариант. Перед закреплением панели необходимо убе­диться, что панели правильно поддерживаются, расположены правильным краем (шпоночным соединением) вверх, установлены, соблюдая стороны покрытия поверхностей.

3. Рекомендуемые  крепления панелей необходимо производить, соблюдая минимальное рас­стояние от края панели. Это расстояние должно быть не менее 20 мм. Места сверления очищают от металлических опилок. Для обеспечения плотного, не пропускающего осадки соединения, рекомендуемые элементы крепления необхо­димо закрепить под прямым углом к поверхности панели. Правильный угол крепёжного болта в зависимости от монтируемой панели показан на рисунке.

4. Перед   нанесением на поверхность уплотняющего герметика необходимо убедиться в том, что она является сухой и чистой. Герметик накладывают равномерно и непрерывно.

5. Для разрезания панелей используют мелкозубчатую пилу либо твердосплавную зубчатую дисковую пилу. Не рекомендуется пользоваться режущими инструментами, которые разогревают поверхность, например, абразивные диски. После завершения работ по разрезанию панели надо незамедлительно вычистить место разреза от любых металлических опилок.

6. В местах соединения панелей имеется технологический зазор между утеплителем соседних панелей.  Чтобы исключить передвижение воздуха и пара сквозь места соединения панелей, они долж­ны быть герметизированы с помощью монтажной пены, герментика и т. п.

7. При прикреплении к сэндвич-панелям предметов (полок, осветительных приборов и др.) ме­сто крепления обязательно нужно уплотнить герметиком.

8. В некотрых случаях, если это предусмотрено проектной документацией, в  местах крепления сэндвич-панелей к металлическим конструкциям может быть использована уплотнительная лента.

Перемещение сэндвич-панелей при монтаже.

1. Панели можно перемещать руками или используя приспособления со специальными захва­тывающими механизмами. Вынимая панель из упаковки необходимо избегать прогиба панели.

2.  На объекте панели можно переносить руками. При переносе панелей руками необходимо пользоваться защитными рукавицами и надо быть осторожными, чтобы панели не были повре­ждены. Нужно обратить особое внимание на углы и края панелей. Панели нужно переносить в вертикальном положении. Запрещается их перенос плашмя.

3. Для горизонтального перемещения панелей используют специальные захватывающие меха­низмы для панелей. Для монтажа одной панели необходимы 2 захватывающих механизма. Под­нимая панели, дополнительно надо пользоваться страховочными поясами.

4. Для вертикального перемещения панелей используют специальный захватывающий механизм. Для закрепления в панели захватывающего механизма необходимо проделать отверстия для размещения несущих болтов. Места для отверстий надо выбрать так, чтобы потом их можно было закрыть нащельниками. Количество мест крепления болтами для переноса панели зависит от толщины и веса панели. Минимально — два места крепления.

5. Для перемещения кровельных панелей используют ту же схему, что и при горизонтальном перемещении стеновых панелей. В настоящее время разработаны и используются специальные механизмы для подъема и монтажа панелей.

Горизонтальный монтаж стеновых сэндвич-панелей.

1. На фундамент выкладывают гидроизоляционный слой, уплотняющую ленту и U-профиль. Профиль устанавливают на расстоянии 8 мм от несущей конструкции (колонны) панели и при­крепляют к фундаменту. Внутри профиля укладывают минеральную вату или монтажную пену и устанавливают облицовочную накладку цоколя.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2. Если предусмотрено проектной документацией, то к несущей конструкции (колонне) приклеивают самоклеющуюся уплотняющую ленту типа «Герлен» чтобы обеспечить безопасное и воздухонепроницаемое крепление панелей.

3. Для обеспечения плотного соединения панели с U-профилем перед монтажом первой пане­ли в шов соединения укладывают герметик или монтажную пену.

4. К сэндвич-панели прикрепляют рекомендуемые захватывающие механизмы и страховоч­ный пояс. При большом ветре (более 10 м/с) подъём панелей запрещён.

5.  Сначала панели прикрепляют к несущей конструкции временным креплением. Проверяют состояние панели — является ли площадь опоры панели на несущие конструкции достаточной и не превышено ли смещение (±3 мм) по отношению к горизонтальному уровню. Если панель расположена правильно, то осуществляют её закрепление к несущим конструкциям с помощью рекомендованных креплений. Крепления болтов должны быть на расстоянии не менее 20 мм от края панели.

6. После закрепления первой панели продолжают монтаж панелей согласно проектной схеме монтажа панелей. На несущих конструкциях между вертикальными швами панелей оставляют зазор примерно в 20 мм. Зазор между краями панелей заполняют монтажной пеной или мине­ральной ватой.

7. Места крепления панелей закрывают защитным профилем. Взаимное перекрытие профилей между собой зависит от конструкции профиля и его применения и должно быть не менее 0,5 см. В некоторых случаях, если это предусмотрено проектной документацией,  места соединений защитного профиля с панелью дополнительно уплотняют, ис­пользуя герметик.

Вертикальный монтаж сэндвич-панелей: наружные стены.

1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от верти­кального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из мине­ральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2.  В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.

3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.

4. Проверяют  вертикальность панели, убеждаются в точности мест соединения. Используя ре­комендованные крепления, осуществляют крепление панелей.

5. Монтируют  следующую панель. Внутренние швы вертикального соединения делают гер­метичными.

6. Продолжая  монтаж панелей, регулярно проверяют состояние вертикальности панелей.

7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаим­ным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».

Вертикальный монтаж сэндвич-панелей: перегородки

1. На одной стороне монтируемой стены устанавливают профиль монтажа потолка. С помо­щью отвеса определяют место крепления нижнего профиля. Профиль закрепляют креплени­ем, соответствующим материалу фундамента.

2. Монтируют первую стеновую панель. Сначала нижний край опорной панели, затем верхний край панели наклоняют, пока он не упрётся в профиль потолка. Панели длиной до 5 м можно монтировать без использования подъёмной платформы.

3. Проверяют     вертикальность панелей. В случае необходимости осуществляют коррекцию вертикальности панели.

4. Панель прикрепляют к полу и к профилю потолка с помощью самонарезных соединителей.

5. Монтируют следующую панель. Для обеспечения плотного вертикального соединения па­нелей используют инструмент Quick Grip или его аналог, плотно стягивающие панели.

6. Верхний шов соединения заполняют минеральной ватой или монтажной пеной. С другой стороны панели крепят профили потолков и пола.

Крепление панелей в вертикальных перегородочных конструкциях — сначала к потолку и полу конструкции прикрепляют профили для обеспечения опоры одной поверхности сэндвич- панели. Когда панель установлена, её фиксируют у профилей пола и потолка. Закрепляют профили на другой стороне панели. Возможно использование различных видов профилей и решений для вертикального крепления панелей к перегородочным конструкциям. Данные профили для крепления панелей изготавливает и предлагает для каждого конкретного заказа.

Монтаж потолков.

1. Для поднятия потолочных панелей лучше всего использовать подъёмную платформу, обо­рудованную специальными опорами для поддержки панелей. Для защиты поверхностей пане­лей от повреждений (царапин на поверхности) поверхность опоры, соприкасающуюся с по­верхностью панели, надо покрыть мягким материалом, например, техническим фетром.

2. Поднятые  потолочные панели подпирают к несущему профилю подвесных потолков и при­кручивают их к профилю с помощью самонарезных болтов.

3. Для того чтобы плотно соединить каждую следующую панель с предыдущей, используют вспомогательный инструмент Quick Grip или его аналог.

4. Крайние  швы панелей уплотняют минеральной ватой или монтажной пеной. Для устойчивости панелей к крайним швам над панелями прикручивают металлический лист.

5. В случае необходимости, для обеспечения плотного соединения защитного профиля с поверхностью панели перед прикреп­лением нащельника на него наносят герметик или ленту «Герлен» и т.п.

В конструкциях подвесных потолков панели закрепляются на несущие профили подвесных потолков. Толщину профилей определяет зависимость при расчёте нагрузки на панель. К несущей конструкции профили закрепляют с помощью навесной системы. Способ решения навесной системы зависит от вида несущей конструкции и расчёта нагрузки на панель. К несущим профилям подвесных потолков панели крепят сверлящими самонарезными болта­ми, а место соединения прикрывают нащельниками.

Монтаж кровельных сэндвич панелей.

1. Необходимо убедиться в том, что несущие конструкции кровли (балки, фермы) находятся на необходимом уровне, у кровли имеется необходимый уклон, расстояние между опорами (прогонами, балками, фермами) не превышает проектное.

2. В случайх предусмотренных проектом, для обеспечения безопасного соединения на все металлические поверхности примыкаю­щие к панели наклеивают уплотняющую ленту типа «Герлен».

3. Для перемещения кровельных панелей используют ту же самую схему, что и для горизон­тального перемещения стеновых панелей. Если это позволяет несущая способность конструк­ции кровли, то при использовании кровельных панелей с пенополистирольным наполнителем разрешается поставить и разместить на конструкции кровли одну упаковку панелей.

4. Проверяют точность размещения панелей. При использовании рекомендуемых креплений осуществляют крепление панели к несущим конструкциям.

5. Монтируют следующую панель. Внутренние швы соединения панелей делают плотными и воздухонепроницаемыми — соединение панелей уплотняют герметиком и монтажной пеной.

6. Осуществляют вальцовку общего соединения панелей. Общее соединение панелей с двойной вальцовкой обеспечивает эффективную защиту от попа­дания осадков в соединения и предотвращает промокание теплоизоляции панелей.

7. Устанавливают все необходимые защитные профили — на коньке крыши, карнизе, на краю кровли здания, а также на стоках дождевой воды.

Линия по производству сэндвич-панелей — Заводы

Если вам нужны заводы по производству сэндвич-панелей,

FIRST — лучший выбор.

Линия по производству сэндвич-панелей

Сэндвич-панели имеют композитную структуру, сердцевину которой можно заполнить изоляционными материалами, такими как пенополиуретан или минеральная вата.Эти панели широко используются в строительстве.
Наше оборудование способно к непрерывному производству, обеспечивая тем самым постоянный уровень производства.

Кроме того, First Technology производит панели всех форм и размеров. Долговечность — результат тщательного отбора лучших материалов.

Свяжитесь с нами для получения сметы или дополнительной информации о линиях производства сэндвич-панелей.

Разматыватели

Линия по производству сэндвич-панелей — Заводы — Разматыватели

Линия имеет 2 или 4 разматывателя: это оборудование загружает сталь в верхнюю и нижнюю части сэндвич-панелей.
Разматыватели для установок непрерывного действия выполнены с 4-сегментной структурой, с двигателем, который может работать на растяжение или по петле, и с гидравлической загрузочной люлькой, для которой не требуется фундамент пола.

Профилегибочная машина

Линия по производству сэндвич-панелей — Заводы — Профилегибочная машина

Профилегибочные машины формируют металл для получения желаемого профиля панели.
Существует система смены кассет, позволяющая быстро и легко заменить профиль на производстве.
Если не хватает места, доступны специальные решения с двойным ротационным профилегибочным станком.

Духовка предварительного нагрева

Линия по производству сэндвич-панелей — Установки — Печь предварительного нагрева

Духовка предварительного нагрева нагревает верхнюю и нижнюю части панели для обеспечения реакции и адгезии полиуретана. Он сделан с инфракрасными лампами и расположен в удобном месте для оптимального распределения мощности по всей ширине листа.Пирометры
контролируют температуру в нескольких зонах, оптимизируя выходную мощность ламп в зависимости от распределения температуры.
Контроль печи позволяет использовать производственные рецепты, сохраняя распределение мощности в соответствии с профилем / материалом / толщиной при производстве.

PU Смесительно-дозирующий блок

Линия по производству сэндвич-панелей — Установки — Блок смешивания и дозирования ПУ

Блок управления высокой точностью для дозировки и распределения основного материала.
Дозирующие машины изготавливаются в соответствии с требованиями заказчика.
Доступны системы дозирования под высоким давлением добавок и катализаторов, пентана и азота.
В последние несколько лет особое внимание уделялось хранилищам полиола, изоцианата и пентана.
Особенностью поставляемых систем является их интерфейс с передовыми системами управления, которые позволяют контролировать расход материалов и, следовательно, производственные затраты.
Возможны также системы распределения моно- и двухкомпонентной «грунтовки» для пен PIR с помощью вращающегося диска.

Двойной ремень

Линия по производству сэндвич-панелей — Установки — Двойная лента

Двойная лента, или «пресс непрерывного действия», является сердцем установки непрерывного действия.
Соединяет верхнюю и нижнюю грани панели с постоянным давлением и температурой.
Изготовлен из пластин из нержавеющей стали с высочайшей точностью и точностью поверхности.
Подъемная система оснащена механическими домкратами и электродвигателями с последующей регулировкой, производимой непосредственно надзирателем.
В настоящее время наиболее распространенной системой отопления является гибридная система газового и электрического отопления, которая позволяет сочетать скорость нагрева на этапе нагрева и отличное потребление во время производства.
Особое внимание уделяется боковой системе защиты, реализованной с цепной линией, специально разработанной для больших толщин, ограничивающей деформации суставов, вызываемые перемещениями подушек / контр-башен.

Летающая обрезка на длину

Линия по производству сэндвич-панелей — Установки — Летающая резка

Автоматический ленточнопильный станок для раскроя панелей в воздухе.
Его можно полностью связать с вашей системой ERP / SAP.
Чаще всего на установках непрерывного действия используется пилорама на лету. Он был оборудован системой очистки механической щеткой для удаления железной стружки.
Пила также оборудована пневматической системой удаления заусенцев.
Что касается автоматизации, список вырезов может быть получен непосредственно из системы управления, в которую может быть отправлена ​​вся информация о панелях (первый выбор / второй выбор / отходы), чтобы можно было контролировать производство в режиме реального времени.
Также имеется клейкая машина (синяя лента). Он соединяется с пилой для удаления нахлеста на кровельных панелях.

Щеточный агрегат

Линия по производству сэндвич-панелей — Заводы — Щеточная установка

Сегодня рынок требует постоянного повышения качества панелей. Для достижения этой цели компания FIRST разработала специальное оборудование для удаления пыли и стружки, образующихся на этапе резки.
В частности, была разработана система очистки режущей поверхности щеткой. Эта операция удаления на лету выполняется во время передачи панелей от резака к следующему укладочному блоку.

Охлаждение и обращение

Линия по производству сэндвич-панелей — Установки — Охлаждение и транспортировка

Это оборудование позволяет охлаждать и штабелировать панели.
Создан горизонтальным контейнером с возможностью хранения данных в вертикальном положении на специальных камертонах.
Из охладителя панели затем складываются в стопку с помощью присоски (pick & place).

Упаковочная машина

Линия по производству сэндвич-панелей — Заводы — Упаковочная машина

Горизонтальная упаковочная машина для упаковки пачек панелей.
Упаковка происходит благодаря ротационным машинам с раздвижной пленкой.
Особое внимание было уделено оптимизации расхода пленки, автоматическому контролю предварительного натяжения пленки.
В настоящее время доступны дополнительные системы для подготовки листов защиты EPS под упаковку.

Вам нужна дополнительная информация о наших линиях?

Мы найдем оптимальные решения для ваших нужд.

Продолжая использовать сайт, вы соглашаетесь на использование файлов cookie.дополнительная информация Принять

В настройках файлов cookie на этом веб-сайте установлено значение «разрешить использование файлов cookie», чтобы обеспечить вам наилучшее качество просмотра. Если вы продолжаете использовать этот веб-сайт без изменения настроек файлов cookie или нажимаете «Принять» ниже, вы соглашаетесь с этим.

Закрыть

Линия по производству сэндвич-панелей из пенополистирола с разматывателем / ламинатором

Название бренда : Создание

Номер модели : CYX-35-190

Сертификация: ISO 9001: 2008, CE, SONCAP

Место происхождения : Китай

MOQ: 1 комплект

Цена : договорная

Условия оплаты : 30% по T / T депозиту; 70% T / T перед отгрузкой

Возможность поставки : 15 комплектов в месяц

Срок поставки : 120 рабочих дней после получения депозита

Детали упаковки: Упаковано в 2 контейнера по 40’GP

Наименование товара : Линия по производству сэндвич-панелей EPS

Цвет : Индивидуальный

Размер : Примерно 30 × 4 × 2. 5 метров

Масса : Около 30 тонн

Тип работы: Автомат

Характерная черта : Прочная конструкция

Связаться сейчас

поставляет несколько типов сэндвич-панелей и их характеристики

сэндвич-панели из полистирола

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола.Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении с помощью автоматической формовочной машины.

• Легкий дедвейт: 10-14 кг / м², простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
• Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства из-за высокой жесткости.
• Гибкость в использовании: Управляется компьютером на непрерывной сборочной линии, длина может быть выбрана по вашему желанию.
• Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

сэндвич-панель из полиуретана

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола. Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении с помощью автоматической формовочной машины.

• Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
• Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства из-за высокой жесткости.
• Гибкость в использовании: управляемые компьютером на непрерывной сборочной линии, их длина может быть выбрана по вашему желанию.
• Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

Сэндвич-панели из минеральной ваты

Сэндвич-панели из минеральной ваты состоят из двухслойных атмосферостойких стальных пластин с цветным покрытием или других металлических пластин и минеральной ваты, которые являются лучшими огнестойкими материалами.Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, морозильным складам, цехам очистки и т. внешний вид.

ПУ сэндвич-панель

Характеристики сэндвич-панели PU:

1. Легкий вес: всего 10–14 кг / м2, установка удобна и гибка; Не требует крупногабаритных подъемных устройств, что снижает затраты на строительство.
2. Высокая прочность и большая жесткость обеспечивают пригодность для несущих конструкций, а также для несущих и защитных конструкций.
3. Хорошая сохранность температуры и теплоизоляция: Средняя теплопроводность 0,023 Вт / м. К.
4. Прекрасная огнестойкость: испытание национальным центром контроля качества для огнестойких строительных материалов, все его показатели соответствуют классам B1 и A по стандарту GB8624 соответственно.
5. Гибкое применение: Поскольку непрерывная производственная линия управляется компьютерной системой, длина указанных составных листов будет определяться и выбираться в соответствии с требованиями проектирования, условиями транспортировки и установки.
6. Можно выбрать разную толщину композитных панелей в соответствии с допустимой нагрузкой и расстоянием между прогонами.

Сэндвич-панель из полиуретана

Сэндвич-панель из полиуретана состоит из 2 слоев устойчивых к атмосферным воздействиям цветных стальных листов, и между двумя слоями из огнестойких материалов нанесены твердые формы полиуретана. Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, спортивным залам, морозильным камерам, цехам очистки и т. красочность и хороший внешний вид.

Методы испытаний композитных сэндвич-панелей

Композитные сэндвич-панели состоят из двух тонких жестких лицевых листов, скрепленных с относительно толстым и легким сердечником. Чтобы понять долговечность и характеристики сэндвич-панели, необходимо протестировать всю конструкцию вместе.

Композитные многослойные материалы имеют жесткую оболочку вокруг сердцевины, которая обеспечивает превосходные свойства изгиба при меньшем весе. Конструкции обычно используются в самолетах, спутниках, морских и автомобильных двигателях, а также в ветряных турбинах.Element предлагает различные методы механических испытаний для оценки свойств композитных многослойных конструкций, включая растяжение по плоскости, сдвиг сердечника и пластины, изгиб и сжатие.

Методы испытаний композитных сэндвич-панелей

Наши специалисты выполняют при растяжении вне плоскости или на плоское растяжение в соответствии с ASTM C297. В испытательной установке требуется приклеить обшивки к загрузочным блокам и раздвинуть их перпендикулярно сэндвич-панели. Тип отказа обычно имеет место в сердечнике, а иногда и в клее.

Испытание сердечника на сдвиг или сдвиг пластины — полезный метод для понимания сдвиговых свойств многослойной конструкции. При испытании в соответствии с ASTM C273 образцы обшивки прикрепляют к пластинам и нагружают в противоположных направлениях в плоскости сэндвич-панели, создавая условия сдвига. Режим отказа обычно имеет место в ядре. Сдвиг в плоскости также может выполняться с использованием конфигурации «рамка изображения». Element обеспечивает испытание панелей на сдвиг для образцов различных размеров и при высоких нагрузках.

ASTM C393 описывает процесс испытаний на изгиб сэндвич-материалов. Различные свойства можно измерить, изменяя диапазон нагрузки. Например, более короткий период нагрузки предоставляет данные о свойствах сдвига сердечника, а более длительный период нагрузки предоставляет данные о свойствах оболочки.

Element выполняет испытание на сжатие как в плоскости, так и вне плоскости. ASTM C364 предоставляет руководство для испытаний на сжатие в плоскости или на ребро, а ASTM C365 охватывает испытания на сжатие вне плоскости или на плоскости.Оба метода сжатия помогают определить данные модуля.

Для моделирования повреждений в процессе эксплуатации композитные сэндвич-панели проходят испытания на усталость при изгибе или сжатии для оценки роста повреждений. В этих случаях материалы могут иметь ударные повреждения или дефекты, намеренно включенные во время строительства.

Испытание адгезивной связи

Клейкое соединение, используемое для соединения материалов сэндвич-панелей, оценивается на отслаивание. Отслаивание с подъемного барабана, описанное в ASTM D1781, является обычным тестом контроля качества для строительства сэндвич-панелей.Element участвует в разработке современных методов для более аналитических методов отслаивания кантилевера.

Композитное тестирование на элементе

Наши эксперты по испытаниям композитов обладают обширным опытом испытаний композитных сэндвич-панелей с использованием различных методов испытаний и спецификаций. Мы усердно работаем над тем, чтобы ваши материалы и конструкции были качественными, соответствующими требованиям и соответствовали назначению.

Для получения дополнительной информации о тестировании конструкций сэндвич-панелей или запроса ценового предложения свяжитесь с нами сегодня.

машина панели сэндвича Пу, покрытый цветом раздатчик Мумбаи

катушки

Компоненты машины для производства сэндвич-панелей из полиуретана

В состав машины входят следующие части: гидравлический разматыватель, оборудование для покрытия пленки, профилегибочная машина, печь предварительного нагрева, полиуретановая система формования, двойной ленточный конвейер, двойное ленточное нагревательное устройство, режущее устройство, автоматический штабелеукладчик.

Параметры сэндвич-панелей

Мин. Длина реза	3 метра
Макс. Длина в штабеле	15 мес.
Ширина панели	1000 мм
Толщина панели	Mini Толщина: 40 мм (гофрированная сэндвич-панель) / 50 мм (стеновая панель) Макс.Толщина: 150 мм (без гофрированной сэндвич-панели)

Параметры стальных панелей

Толщина	цветной стальной лист 0,4-0,7 мм
Ширина	1250 мм
Макс. Вес катушки	5 тонн
Внутренний диаметр. Катушки	508 мм, 610 мм

Параметры всей строки

Рабочая скорость	Макс.7 м / мин (регулируется)
Общая длина	Около 105 м
Длина двухленточного конвейера	21 мес.
Режим управления	ПЛК
Требуемая мощность	308 В / 3 фазы / 50 Гц или по требованию заказчика.
Давление воздуха	0,7 МПа (для подготовки покупателя)

Сотовые панели

по запросу | RUAG

С помощью автоматизированной машины для заливки (APM) и новой запатентованной вставки RUAG Space смогла автоматизировать процесс установки вставки в композитные сэндвич-панели для спутников.Ручной труд был исключен из производственного процесса, что привело к сокращению времени обработки и повышению качества. В результате время выполнения заказа будет сокращено примерно на один месяц, что в зависимости от космического корабля может сэкономить от 0,5 до 1 миллиона долларов США.

До 10 спутниковых панелей в день, меньше ошибок

На протяжении многих лет в космической отрасли в качестве стандарта используются композитные сэндвич-панели с вставками, вставленными вручную. Инновация RUAG Space позволяет значительно сократить время производства и общую стоимость композитных сэндвич-панелей, в то же время увеличивая гибкость для клиентов при изменении рисунков вставок на поздних этапах процесса.Кроме того, автоматизированный процесс устранит возможность ошибок, связанных с ручными процессами, и повысит точность местоположения вставки. Благодаря этой технологии RUAG сегодня имеет емкость до 10 спутниковых панелей в день и является эталоном в отрасли.

До 1000 вставок в день

При проектировании конструкций космических аппаратов важнейшими параметрами являются вес и жесткость, поэтому часто используются композитные сэндвич-панели.В одной сложной спутниковой сэндвич-панели можно найти более 800 вставок (для крепления оборудования). Типичный спутник связи имеет более 5000 вставок. До сих пор космическая промышленность использовала ручные процессы для размещения этих вставок. RUAG Space может разместить до 1000 вкладышей в день.

Меньший вес экономит деньги

Кроме того, новый процесс требует меньше заливочного состава для приклеивания вставки к панели, что приводит к меньшей пусковой массе. Это экономит деньги, поскольку каждый килограмм, который нужно доставить в космос, стоит многие тысячи долларов.

Заинтересованы? За дополнительной информацией обращайтесь:
Никлас Боман, директор по маркетингу и продажам Spacecraft
T: +41 79 77 07 107
Электронная почта [email protected]

Линия по производству сэндвич-панелей EPS и Rockwool

Краткое описание всей линии

9302 1-3

дополнительной части

03 Собрать линию и передать

9 0305 Рулон формовочная часть

для скрытого гофрированного листа

Устройство подачи
№	Компонент		Разматыватель	Положите сталь вместе со скоростью основной машины
1-2	Устройство для резки стали	Разрежьте стальной лист вверх и вниз
Устройство для нанесения клея	Зависит от другой панели для приклеивания вверх и вниз
1-4	Устройство для фрезерования края сердечника	Фрезерование
1-5	Зажим, затем устройство подачи стержня	Толщина сердцевины составляет 50-250 мм, регулируется и подается синхронно
1-6	Устройство подачи и передачи	Подающее и передающее устройство
05			02 Соберите деталь 103 №			Компонент	Функция
2-1	Устройство для ПВХ пленки	Автоматическая стойка для ПВХ пленки
длина	Измерение длины готовой панели
2-3	Насос для клея	Согласно пропорции подачи клея
02 2-4 904 Электрический шкаф	Центр управления линией отверстия
2-5	Нагревательная труба	Регулировка температуры рабочей зоны
2-6	Собрать и передать
Режущая часть
NO.	Компонент	Функция
3-1	Устройство для зажима готовой панели	Зажим готовой панели перед резкой вперед и назад		Автоматическое устройство возврата рамы	После резки рама вернется на исходное место
3-3	Основание резака	Для перемещения резака
№	Компонент	Функция
4-1	2 комплекта профилегибочного станка
4-2	Направляющая	Движение профилегибочного станка
4-3	Резак для стального листа	Нарезка стального листа после завершения формовки

9000

Цех , Шпильная мастерская и то, и другое можно, но высота карниза должна быть выше 5 м

◇ Полезная ширина цеха не менее 8 м

◇ Полезная ширина цеха не менее 8 м

◇ Полезная длина цеха больше 60 м

◇ Пол мастерской должен быть ровным цементным полом. Пожалуйста, спроектируйте как прилагаемое изображение и закончите до прибытия машины

◇ Подготовьте воздушный компрессор для подачи воздуха: 0,4-0,6 м / мин, 0,7 МПа

◇ Осветительное оборудование и вентиляция в мастерской должны быть доступны

◇ Электропитание Переключатель должен быть поставлен перед подачей питания на оборудование и не должен использоваться вместе с другими машинами. Также следует устанавливать в удобном для эксплуатации месте.

◇ Проверьте входное напряжение на соответствие требованиям.Электропитание и колебания напряжения должны быть в пределах ± 10, если большие колебания могут повлиять на работу машины.

◇ Электропитание — 3 фазы, 5 проводов для подачи электричества. Нулевая линия и линия заземления должны быть разделены.

Рабочие и инструменты ：

◇ Рабочие ：

Ежедневно обрабатывают и обслуживают около 12 рабочих, важных операторов должно быть 2-3.

◇ Инструменты должны быть подготовлены к повседневной работе

3

1

3

1

4
4
907 ◇ Стальная панель (интенсивность 300 МПа)

△ ширина 1200 + 5 мм 、 1000 + 2 мм и т. Д.

△ толщина 0.3—0,8 мм.

△ Каждая катушка будет 1600 м, 5 тонн, диаметр рулона φ480 ~ 520 мм

Ядро

△ （EPS） блок, стекловата и минеральная вата

△ （EPS） плотность блока должна быть не менее 18 кг / м.

△ Прямолинейность кромок сердцевины должна быть менее 1 мм / м ， Радиан менее 3 мм / м

△ Длина отдельной панели с сердечником из пенополистирола должна быть более 3 м, плоскостность панели менее 1,5 мм / м

△ Плотность сердцевины из минеральной ваты должна быть быть более 100 кг / м3. плотность стекловаты должна быть более 60 кг / м3.

Основная панель

Обычно используемые материалы и характеристики

№

Название и спецификация

№

№

Наименование и спецификация

№

1

300 мм Квадрат из нержавеющей стали

000 10 # -, + отвертка

Каждый

2

300 мм Линейка из нержавеющей стали

2

7

1

3

Отбойный молоток 1-2 фунта

2

8

8 # напильник полукруглый

Разводной ключ на 8 #, 12 #

Каждый

9

слесарь

1

5

6 # +, — отвертка

Каждый

/ скрытая стеновая панель из минеральной ваты

Форма панели	Толщина (мм)	(мм)	(мм)	(мм) Ширина сердечника (мм) мм)	Ширина сердечника (мм)
Стеновая панель Z-lock из EPS / минеральной ваты	50-250	1000/1200	49-249	3 950/1150
Панель крыши Z-lock из пенополистирола / минеральной ваты	50-200	1200	49-249	950 03	50－250	1200	49－249	1100900 03

.
