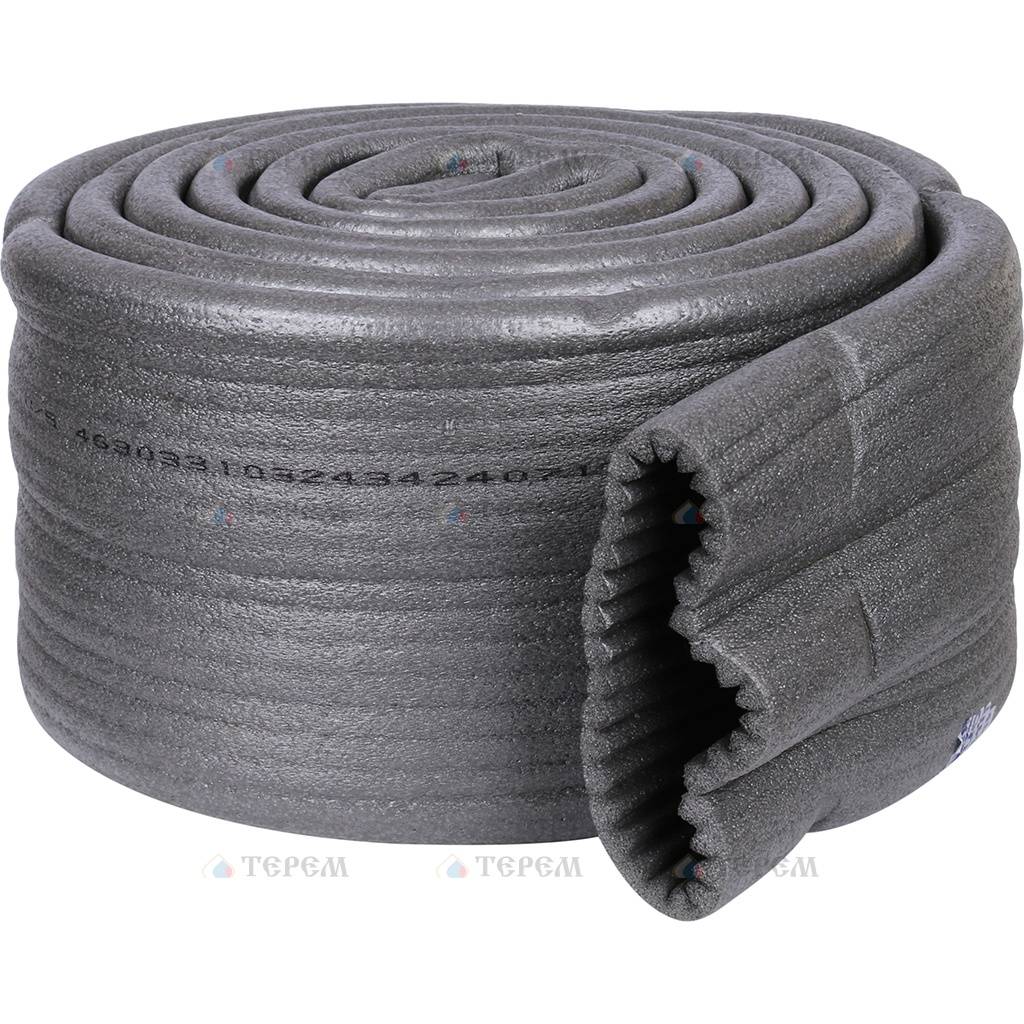

Утеплитель для пластиковых труб: Изоляция для труб Порилекс 110/9мм, 1 м

Изоляция полипропиленовых труб: определение толщины изоляции

Утепление полипропиленовых труб ГВС.

Пластиковые трубы для бытовых систем горячего и холодного водоснабжения в зданиях используются в течение многих лет и стали доминирующим материалом при строительстве жилых помещений. Теплоизоляцию полипропиленовых труб ГВС необходимо выполнять сразу после монтажа, до того, как они будут «зашиты» в стены. Это уменьшит снижение температуры на участках внутренней и наружной разводки.

Согласно статистическим данным, в настоящее время, в 75% систем питьевого трубопровода в новом жилом фонде выполнено из пластиковых трубопроводных систем, и эта цифра увеличивается с каждым годом.

По сравнению с металлическими трубопроводными системами пластмассовые имеют значительные преимущества, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом. Утепление полипропиленовых труб поможет избежать теплопотери и, соответственно, остывание горячей воды на 15-20%.

Изоляции подлежат все пластиковые трубы, начиная от подвального помещения, до внутренней разводки внутри помещения. Если Вы проживаете в многоэтажном доме с техническим этажом (чердаком), то там изоляция также будет необходима.

Теплопотери в каждом помещении будут различные, так как это все зависит напрямую от температуры воздуха. В подвале понадобится максимальная изоляция. На цокольном этаже, лестничных пролетах и чердачных помещениях – утепление будет более тонким и из различных веществ.

Утеплитель для труб может быть различной формы и исполнения: намотанный, приклеенный, в виде скорлупы – овальной формы и т.д. Существует широкий спектр изоляционных материалов, облицовок и вспомогательных утеплительных соединений, доступных для использования в системах горячего водоснабжения.

Список постоянно меняется по мере разработки новых синтетических материалов или способов их нанесения. Например, последним нововведением в теплотехнике является использование антифриза в качестве теплоносителя для замкнутых систем.  Рассматривать какого-либо конкретного производителя утеплителей не имеет смысла, необходимо обратить внимание на типы используемых материалов.

Ниже приведен список наиболее часто используемых материалов для утепления труб ГВС, а также описание их основных характеристик. Для получения конкретной информации по каждому типу изоляции, посетите каталог статей на нашем сайте. Все изоляционные материалы можно разделить на 5 основных типов:

1. Сотовая изоляция состоит из небольших отдельных клеток, которые либо соединяются, либо герметизируются друг от друга, образуя клеточную структуру. Основой для таких утеплителей является стекло, пластмасса или каучук, а далее используются различные пенообразователи. Клеточная структура дополнительно классифицируется на 2 подтипа: как открытая клетка (ячейки соединяются) или закрытая (запечатанные друг от друга). Как правило, материалы, содержащие более 80% воздуха и являются сотовой изоляцией.
2. Волокнистая изоляция – состоит из волокон различных материалов малого диаметра, среди которых задерживается большое количество воздуха. Волокна могут быть органическими или неорганическими, как правило, удерживаются вместе связующим агентом. Типичные неорганические волокна включают стекло, каменную вату, шлаковую вату и оксид алюминия. Фиброзная изоляция делится шерстяную или текстильную. Текстильная состоит из тканых и нетканых волокон и нитей. Волокна и нити бывают натуральными или синтетическими. В основном, это композитные плиты или рулоны, не удобные для обмотки труб, однако очень эффективно изолирующие, в комплекте с отражающими пленками.
3. Изоляция из хлопьев состоит из мелких частиц, напоминающих по своей структуре неровные листья, которые разделяют окружающее воздушное пространство и легко формуются в определенную форму. Эти хлопья могут быть соединены вместе клеящей основой или засыпаться
   в необходимые формы или чехлы без скрепляющих элементов. Вермикулит, или расширенная слюда, представляет собой чешуйчатую изоляцию.
4. Гранулированная изоляция состоит из небольших фракций круглой формы различного диаметра, которые содержат пустоты или являются полностью заполненными. Эти материалы иногда путают с утеплителем с открытыми ячейками, так как конечный склеенный продукт имеет схожий внешний вид с вспененными утеплителями. Силикат кальция и формованные перлитовые изоляторы считаются гранулированными материалами для утепления.
5. Светоотражающая изоляция позволяет уменьшать длинноволновое излучение, которое исходит от труб, тем самым уменьшая радианный теплообмен, исходящий от поверхности. Некоторые отражающие системы изоляции состоят из нескольких параллельных тонких листов или поочередных слоев, что позволяет свести к минимуму конвективную теплопередачу. Вспененный полиэтилен с тонкой алюминиевой пленкой (пенофол фольги) является основным и очень ярким примером светоотражающей изоляции.

В заключение рассмотрим один новый утеплительный состав, быстро набирающий обороты и повышая свои продажи в сфере строительных материалов. Теплоизоляционные покрытия или краски, широко применяются для использования на трубах, каналах и резервуарах.

Основными недостатками всех утеплительных материалов для горячего водоснабжения являются:

• Высокая огнеопасность.
• Низкая температура плавления.
• Сложность монтажа.
• Хрупкость.
• Отсутствие возможности быстрого доступа для ремонта.
• Увеличение веса и необходимость установки дополнительных опор или подвесных креплений.

Утеплитель для труб из вспененного полиэтилена и его технические характеристики

На чтение 9 мин. Просмотров 2.6k. Обновлено 25 ноября, 2020

При прокладке любого трубопровода следует соблюдать определенный ряд требований. Данные мероприятия дают возможность предотвратить аварийные ситуации в дальнейшем. К примеру, водоснабжение или сливная система за пределами дома, или в неотапливаемом помещении в холодное время рискует промерзнуть.

Чтобы избежать тепловых потерь, и не допустить промерзание сети, рекомендуют применять утеплитель для труб из вспененного полиэтилена.

Данный материал специалисты рекомендуют неспроста. Это экологически безвредный продукт отличается мелкопористой структурой серого цвета. Данный утеплитель характеризуется высоким качеством, через него не проходит влага и в нем прекрасно сохраняется тепло. Одним их основных достоинств данного продукта называют его высокий показатель эластичности и гибкости.

Главные технические характеристики утеплителей

Утеплитель для труб, производимый из вспененного полиэтилена (ППЭ), отличают следующие характеристики:

1. структура в данном случае – это небольшие ячейки, отличающиеся герметичностью. А уровень плотности колеблется в диапазоне от 25 до 40 кг/м3.
2. Следующий показатель, представляющий характеристики, которые демонстрирует данная теплоизоляция, это превосходная эластичность. Она не меняется при низкой и высокой температуре. По этим причинам монтировать данную изоляцию можно при всякой погоде, и в любое время года.
3. Важными характеристиками полиэтилена становятся высокая теплоизоляция и незначительная паропроницаемость.
4. Оболочка материала переносит уровень нагрузки в 0,3 МПа.
5. Специалисты к значимым характеристикам ППЭ относят высокую возможность нивелировать шумы. Поэтому, под таким защитным слоем трубная магистраль работает практически беззвучно.
6. Высокая устойчивость к химически агрессивной среде, к размножению бактерий и гниению.
7. Одной из характеристик полиэтиленового утеплителя является его прекрасная гидрофобность. При контакте с водой, он поглощает ее больше 4% своего объема.
8. Из такой защиты получается отличная звукоизоляция.
9. Длительный срок службы. Данный утеплитель может простоять более семидесяти пяти лет.

Описывая технические характеристики данной изоляции, необходимо отметить высокую стойкость к механическому воздействию. А ГОСТ 30244-94, относит этот вид теплозащиты к разряду умеренной горючести. Температура, при которой ППЭ воспламеняется 306 градусов по Цельсию. А для самовозгорания нужно уже 416 ⁰С.

Преимущества и недостатки

Если сравнить вспененный полиэтилен для трубопровода и теплоизоляцию из пенополистирола и пенополиуретана (ППУ), то в вспененном полиэтилене выделяют несколько преимуществ.

• Стойкость к растяжению, и возможность восстанавливать начальные размеры, полученные в результате деформационного изменения.
• Полная безопасность для человека и экологии. По этой причине, данная изоляция для труб ставиться на промышленных предприятиях, в быту, в медучреждениях и в пищевом производстве.
• Данный полиэтилен очень удобен в укладке. Детали, произведенные пустотелыми трубными элементами, дают возможность быстро произвести монтаж без использования инструментов.
• Цена вспененного полиэтилена ниже, чем у аналогичных теплоизоляторов для трубопровода. Например, вспененный каучук, который отличает характерный черный цвет, тоже демонстрирует превосходные характеристики, но его стоимость ощутимо выше.

Достоинств у представляемой теплоизоляции очень много, но перед ее использованием специалисты рекомендуют изучить и недостатки.

Вспененный утеплитель для труб достаточно устойчивый к ультрафиолету. Это универсальный материал, свойства которого позволяют утеплить различные коммуникации. Он пригоден для любой наружной и внутренней системы.

Смотреть видео – теплоизоляция из вспененного полиэтилена

Но, при прямом воздействии ультрафиолета, он начинает разрушаться. По этим причинам рекомендуют выбрать вариант, который защищен от ультрафиолета специальной пленкой.

Кроме этого, специалисты настоятельно рекомендуют хранить и применять утеплитель из полиэтилена там, где нет прямого воздействия ультрафиолета.

Профессиональные мастера уверенно заявляют, что боязнь прямого воздействия ультрафиолета у данного изоляционного материала полностью компенсируют многочисленные положительные характеристики.

ВАЖНО! Выполняя утепление трубопровода, для которого выдвинуты высокие противопожарные требования, вспененный полиэтилен лучше не брать. Потому, что под влиянием определенной температуры данный продукт воспламеняется и поддерживает процесс горения. Для решения данных задач рекомендуют использовать базальтовый теплоизолятор.

Как устроена теплозащита

Утеплитель для труб из вспененного полиэтилена устроен так, что форма и диаметры позволяют выполнять точный обхват поверхности. При этом прокладываемая защита не должна деформироваться. Формы изоляции должны иметь определенные размеры.

Каждая форма теплоизоляционного материала должна иметь не только точно заданный диаметр, но и проявлять высокие показатели теплозащиты. Эти требования легко выполнять по следующим причинам:

• у материала мягко ячеистая структура. И каждая форма устроена в виде трубы, но размеры толщины стенок больше, чем у обычного трубного изделия.
• Каждая оболочка из ППЭ является гибкой трубкой, у которой точно заданный диаметр и толщина стенок.
• Любой из видов данной трубной изоляции выпускают под точные диаметры трубопровода.
• По продольной части каждого изделия имеется технологический разрез. Это позволяет легко выполнять работу на уже функционирующей магистрали.
• В продаже можно встретить изделия с различными величинами диаметра: от 6 до 160 мм.

Виды и размеры

Утеплитель для труб, изготовленный из вспененного полиэтилена бывает разных видов, и также имеет неодинаковые размеры:

• Оболочка, представляющая собой рулонный или листовой материал. Размеры у них стандартными не бывают.
• Теплоизоляция в виде трубок. Размер этих изделий от 6 до 160 мм. Толщина стенки у этих материалов колеблется в радиусе от 0,6 до 3,2 см. Трубки, которые имеют покрытие из цветного полимера, можно ставить на участке открытом для ультрафиолета.
• Фольгированный материал. Особенность таких материалов заключается в возможности задерживать влагу.

На строительных рынках можно встретить материалы с разной шириной и размерами длины. Поэтому, потребители часто встают перед проблемой, что лучше выбрать для своего дома?

Если возникают сомнения относительно правильности своего выбора, то всегда можно обратиться за грамотным советом к профессионалам. Они не только помогут определиться с точными размерами нужного материала, но и дадут рекомендации по правильной его прокладке.

Сферы использования

Смотреть видео – утеплитель для труб из вспененного полиэтилена с закрытой пористой структурой

Вспененный полиэтилен для утепления труб выгодно отличает невысокая стоимость и качество. Поэтому, он приобрел высокую популярность у потребителей. Его используют для утепления в таких магистралях:

1. отопление;
2. водоснабжение;
3. канализационные системы;
4. для трубной конструкции в холодильной установке.

Области использования данного утепления очень обширные. И имеют небольшие ограничения только в тех ситуациях, когда нужно проложить утеплитель из вспененного полиэтилена для труб отопления. На магистралях отопления, в зонах высокой температуры ставить этот вид изоляции не советуют.

Хотя в целом для сети отопления данный вид изоляции называют просто идеальным. Готовые трубки в сеть отопления монтировать не сложно. Для удобства укладки каждая трубная деталь теплоизолятора оснащена технологическим надрезом. Широкий ассортимент диаметров позволяет подобрать вариант для трубопровода отопления любого объема.

Эффективное утепление труб отопления становиться залогом того, что тепло будет направленно только в дом, а не станет расходоваться на обогрев улицы. По этим причинам, к выбору теплоизоляции рекомендуют подходить со всей ответственностью.

Монтаж и его особенности

Вспененный утеплитель, предназначенный для труб, укладывать не сложно. Нужно отметить, что все виды теплоизоляции, будь то скорлупа, рулонный или трубчатый теплоизоляционный материал, отличаются простою установки.

Основное, что нужно сделать вначале – правильно подобрать диаметр. Он должен точно отвечать габаритам трубопровода.

При работе нужно соблюдать все правила монтажа утеплителя, не забывая о самых на первый взгляд незначительных нюансах.

• Выполнить утепление вспененным утеплителем можно как в процессе протяжки систем, так и на финальном этапе.
• Если изолируются отдельные участки магистрали, то изоляцию из полиэтилена на трубы одевают аккуратно (подобно чулку). При этом вспененный теплооизолирущий материал разрешают подрезать и дополнять те детали, которых не хватает.
• Монтаж защиты из полиэтилена лучше проводить на отключенной системе, остуженной до комнатной температуры.

Рассмотрим этапы процесса монтажа вспененного полиэтилена.

1. Начинают работы с подготовки трубопровода. Его нужно основательно очистить от загрязнения и проверить на целостность.
2. Для фиксации покрытия из утеплителя используют специальный клеящий состав.
3. На трубы одевается изоляция.
4. Зону состыковки отдельных деталей нужно зафиксировать алюминиевым скотчем. Так добиваются герметичности защитного покрытия.

Все монтажные действия можно выполнить своими силами. Для этого не потребуется больших знаний и навыков. От домашнего мастера потребуется только внимание, аккуратность и терпение.

Выполненный монтаж по указанной технологии, позволяет в случае необходимости быстро демонтировать изоляцию и провести нужный ремонт, или строительство нового участка системы.

Изготовители

Говоря о производстве изолирующих материалов, необходимо отметить, что практически все производители вспененного полиэтилена, разработанного для защиты труб, поставляют товар высокого уровня качества. Это можно сказать как о российских компаниях, так и о зарубежных.

Профессиональные мастера среди предоставленных товаров выделяют следующие.

• «Энергофлекс». Данная европейская компания стала поставлять свой товар с 90-х годов. И на этот день это один из самых крупных «игроков» на нашем рынке. Все товары «Еnergoflex» имеют сертификат соответствия всем европейским стандартам, и отличаются высочайшим уровнем качества. Производители «Энергофлекс» на данный момент могут похвастаться полным развитым ассортиментом теплоизоляционной продукции. В отличие от других аналогов, часть продукции данной компании отличает белый цвет.

Смотреть видео – вспененный полиэтилен – как не обмануться

Так же следует добавить, что у данного изготовителя есть специальный вид утеплителя для ПНД труб, разработанный для использования внутри помещений.

• Так же на рынке полимеров уже не первый год знают отечественную компанию «Термофлекс». Изделия для защиты труб от данного производителя сочетают в себе все самые лучшие характеристики теплоизоляции: экологическая чистота, приемлемая стоимость, прочность, возможность сохранять тепло и прочее. Продукция «Термофлекс» получила одобрение европейских и мировых комиссий. Изделия данной компании можно смело применять для помещения, и для улицы.

Данный список можно долго продолжать. В нем стоит вспомнить товары таких фирм: «Теплофоло», «Пориплекс», «Роквул», «Primaplex», «Европлекс» и другие. Каждый из перечисленных производителей порадует потребителя не только достойным качеством своих продуктов, но и вполне доступной стоимостью.

Но, главное, отправляясь за покупкой полиэтиленового теплоизолирующего материала для труб необходимо запомнить, что идти следует к проверенному производителю. Товар от сомнительного продавца не может гарантировать того, что смонтированная магистраль будет защищена надежно.

Значит, вопрос о ее длительной работе стоит под большим сомнением. Не стоит экономить на такой покупке, это в последствие проявит себя перебоями и остановкой в работе. Следовательно, комфорт в доме тоже будет нарушен.

Производство утеплителей осуществляют многие компании. А купить товар высокого качества можно в строительном магазине «Леруа Мерлен». Эту сеть по продаже строительных материалов знают уже не первый год, и профессиональные мастера подтверждают, что в этом месте каждая марка товара только от проверенного изготовителя.

Утеплитель для труб из вспененного полиэтилена является идеальным решением, когда утепляется канализация, отопление, и любая другая магистраль. За небольшие деньги может быть обеспечена надежная и качественная защита на длительное время.

Смотреть видео – PenoProf трубная изоляция

Утеплитель и изоляция для труб отопления на открытом воздухе, улице, в подвале

Теплоизоляция для труб отопления обеспечивает защиту от влаги, коррозии, экономию энергоресурсов. Основные утеплители: минвата, пенополистирол, пеноизол, вспененный полиэтилен, пенополиуретан, пенофол.

Статьи по теме:

Материалы утеплителя и требования к системам отопления

Перечень материалов, используемых для теплоизоляции трубопроводов:

• минвата;
• пенополистирол;
• пеноизол;
• полиэтилен вспененный;
• пенополиуретан;
• пенофол.

Изоляции подлежат не только основные магистральные трубопроводы, но и трубы отопления частных и многоквартирных домов, расположенные в подвале, погребе, на крыше, улице. Современные утеплители разрабатывают из недорогих материалов, с эргономичной конструкцией, которая помогает обработать трубы без помощи профессионалов и специального инструмента.

Изоляция для труб отопления и горячего водоснабжения – требования к материалам:

1. Низкая теплопроводность.
2. Безопасность для человека и окружающей среды.
3. Инертность к кислотам, щелочам и другим биологическим веществам.
4. Не горючий материал.
5. Высокая температура плавления.
6. Низкая гигроскопичность.
7. Высокая коррозионная стойкость.
8. Долговечность.
9. Экономичность.
10. Легкий монтаж.

Особенности применения минеральной ваты в качестве утеплителя

Минеральная вата, пожалуй, самый известный, старый и надежный материал из всех видов утеплителей. Наряду с качественной теплоизоляцией обеспечивает безопасность и долговечность трубопроводов. Материал не горит, инертен к кислотам, щелочам, другим химическим соединениям. Стоимость минваты значительно ниже большинства современных изоляторов, что при больших объемах строительства играет важную роль.

Типы минеральной ваты для утепления:

• стеклянная – полученная из расплава стекла;
• каменная – получается из расплава вулканических пород;
• шлаковая – продукт переработки шлака из доменной печи.

Как и большинство пористых материалов, минеральная вата гигроскопична и хорошо впитывает влагу из окружающей среды. Напитанный водой материал резко теряет свои теплоизоляционные свойства и способствует коррозии металла. Поэтому при утеплении трубопроводов обязательно предусматривают внешнюю гидроизоляцию. Обычно это листы рубероида или алюминиевой фольги повышенной прочности.

Необходимость использования гидроизоляции резко повышает общую стоимость монтажа системы отопления. Поэтому сегодня минвата для утепления труб отопления используется в редких случаях, когда нет возможности применить более дешевые аналоги.

Технические характеристики пенополистирола

Два полуцилиндра из пенополистирола надевают на трубу сверху и снизу. В местах разреза имеется паз, который обеспечивает отсутствие щелей и надежную стыковку частей между собой. Изолированную трубу обматывают металлической проволокой, скотчем или укрепляют хомутами. Кожух надежно защищает магистраль от охлаждения и физических повреждений. Несмотря на водоотталкивающие свойства материала, его нужно защищать от влаги. Для этого предусматривают гидроизоляцию.

По сравнению с минватой, пенополистирол является более дешевым и простым в эксплуатации изолятором. Предпочтительно его используют при устройстве систем отопления в частных домах, подвалах, так как материал легко монтировать даже непрофессионалу. Утеплить стояки своими руками достаточно легко – важно правильно подобрать диаметр кожуха, закрепить его на магистрали, обработать гидроизоляцией. При повреждении участка покрытие снимают и меняют на новое.

Недостатком использования пенополистирола в качестве утеплителя труб является невозможность обработки сгибов и поворотов системы отопления кожухом из данного материала.

Основные характеристики пенополистирола приведены в таблице 1.

Таблица 1. Технические характеристики пенополистирола

Наименование показателей	ПСБ-С-15У	ПСБ-С-15	ПСБ-С-25	ПСБ-С-35	ПСБ-С-50
Плотность, кг/м. куб	до 10	до 15	15,1-25	25,1-35	35,1-50
Прочность на сжатие при 10% линейной деформации Мпа, не менее	0,05	0,06	0,08	0,16	0,20
Предел прочности при изгибе, не менее	0,08	0,12	0,17	0,36	0,35
Теплопроводность в сухом состоянии при 25 °С, Вт (м К)	0,043	0,042	0,039	0,037	0,036
Водопоглощение за 24 часа, % по объему, не более	3,0	2,0	2,0	2,0	2,0
Влажность, % не более	2,4	2,4	2,4	2,4	2,4

Пеноизол для изоляции систем отопления

Современный утеплитель для труб отопления, по своим качествам аналогичный пенополистиролу. Пеноизол наносится на поверхность магистрали в жидком виде с помощью специального распылителя. Под действием атмосферного воздуха материал застывает, образуя прочную негигроскопичную пленку без швов.

Технические характеристики пеноизола:

• теплопроводность 0,035…0,047 Вт/м•0С;
• предел температур -50…+1200С;
• плотность 15 кг/м3;
• предел прочности сжатия – не более 1 кг/см2;
• адсорбция – 6…8%.

После обработки трубы не потребуется закрывать гидроизоляционным материалом – пеноизол не впитывает влагу, не пропускает воздух, не реагирует на химикаты, биологические вещества. При нарушении герметичности покрытия поврежденный участок просто пропенивают еще раз.

Утепление труб вспененным полиэтиленом

Вспененный полиэтилен реализуют в рулонах, поэтому его легко использовать для утепления водопроводов каждому домохозяину. Пленку нарезают на части, обматывают им трубы, скрепляют проволокой, хомутами.

Достоинства вспененного полиэтилена:

• не боится влаги;
• долговечный;
• легко монтируется;
• экономичен;
• не гигроскопичен;
• не горючий, плавится при температуре +115 град.

С другой стороны, теплоизоляционные свойства полиэтилена уступают другим материалам. Например, если обмотать трубу в 2-3 слоя, то утепление магистрали весьма сомнительно. Если намотать на трубопровод 5-8 слоев, расход материала значительно увеличиться и такой способ утепления будет не экономичен. Возможно, изоляционный полиэтилен отлично защитит трубу от коррозии и влаги, но не спасет от потерь тепла в сильные морозы.

Какой материал для утепления труб лучше: пенополиуретан или минеральная вата

Пенополиуретановая изоляция (или скорлупа) специально разработана для металлических и полимерных труб отопления различного диаметра. Представляет собой раскрывающийся кожух со слоем вспененного плотного полиуретана толщиной в несколько сантиметров и внешним покрытием из металлической фольги. В готовое изделие укладывают трубу и плотно закрывают края изоляции. На стыке имеется самоклеящаяся лента, которая плотно закрывает шов и не дает краям расходиться. Утепленные трубы выглядят эстетично.

С помощью пенополиуретановой изоляции обеспечивается надежная защита полимерных и металлических труб от внешнего воздействия. На сегодня это самый востребованный материал для утепления тепловых магистралей в современном строительстве.

Сравнить пенополиуретан и минеральную вату можно изучив характеристики, приведенные в Таблице 2.

Монтажная пена является тем же пенополиуретаном, только в жидком виде. Поэтому утепление небольших участков труб можно осуществлять с помощью покрытия их жидкой пеной. Застывая, монтажная пена расширяется, заполняет полости, образуя объемный кожух из вспененного полиуретана. Этот способ можно применять для изоляции труб в подвале, квартире или частном доме. Особенно удобно пенить места сварки, изгибы, то есть те места, где не используют стандартные способы утепления.

Юлия Петриченко, эксперт

Пенофол для изоляции магистралей

Из современных изоляционных материалов особую симпатию получил пенофол – вспененный полиэтилен со слоем алюминиевой фольги в качестве внешнего защитного покрытия, который дает дополнительную теплоизоляцию. Это рулонный материал, который нарезают в зависимости от диаметра утепляемой трубы. Пенофол просто обматывают вокруг магистрали – материал прочно прилипает к поверхности и становится единым целым с трубой. Полотно гибкое и легко принимает форму трубопроводов, закрывая места изгибов, поворотов.

Наряду с отличными теплоизолирующими свойствами обладает небольшой стоимостью, что позволяет использовать его в крупномасштабных проектах. Подходит тем, кто хочет изолировать трубопровод в квартире или частном доме своими руками. Материал используют для утепления, гидроизоляции стен, полов, потолков, монтажных швов окон, откосов и т.д.

Где требуется изоляция труб

Изоляция труб отопления, подвода горячей и холодной воды необходима, если магистрали проходят под землей, на открытом пространстве, в подвале или на чердаке многоквартирных, частных домов. Утеплитель для труб отопления на открытом воздухе позволяет справиться со многими минусами физико-химических свойств материала магистрали и недостатками монтажа системы.

Полимерные трубы отопления более устойчивы к коррозии, но и они требуют защиты от промерзания, физических повреждений, истирания и т.п. Металлические трубы, несмотря на жесткость, прочность, могут быстро заржаветь и прийти в негодность. Кроме того, металл является проводником тока, обладает хорошей теплопроводностью, что для труб отопления и ГВС является большим минусом. Изоляция позволяет устранить эти недостатки и сберечь температуру теплоносителя. Чем воспользоваться для утепления труб, каждый решает по собственным возможностям.

Материалы, снижающие теплоотдачу труб отопления, используются в строительстве повсеместно. Сегодня производители предлагают огромный ассортимент теплоизоляционных материалов, которые можно применять без специальных инструментов и умений.

А какую изоляцию системы отопления в собственном доме обеспечиваете вы? Какими материалами вы советуете воспользоваться при утеплении труб в частном доме?

Фольгированный утеплитель для труб отопления: виды и использование

Довольно часто возникает необходимость изолировать коммуникации. Если место, где находится котельная, в доме не отапливается, то при движении теплоносителя по ним к помещениям теряется примерно 20% тепла. Для максимизации КПД системы и снижения теплопотерь используется утепление труб отопления. Оно может выполняться своими руками с применением различных материалов – минеральной ватой, пенополиуретаном (ППУ), жидкими утеплителями, пенофолом.

При помощи фольгированного утеплителя можно изолировать трубы теплосети любого диаметра

Зачем необходимо утепление труб для отопления

Рациональное использование тепловой энергии предполагает обогрев только тех помещений в квартире или доме, которые в этом нуждаются. Если изоляции для труб отопления нет, то тепло в нежилых помещениях, например, на чердаке или в подвале, рассеивается без особой пользы для потребителя. Это снижает общую производительность системы и увеличивает расходы на энергоносители.

Утепление для труб отопления наружных трасс также снижает риск замерзания теплоносителя во время резкого падения температуры. Хотя промерзание системы маловероятно, однако, могут образовываться пробки. Поэтому теплоизоляция трубопровода отопления, расположенного вне здания — обязательное и важное условие монтажа наружных и внутренних трасс.

Правильно выбранные характеристики и толщина изоляции трубопровода отопления способны защитить элементы сети от образования конденсата, механических повреждений и коррозии.

Утепление труб помогает в значительной мере снизить теплопотери и уменьшить потребление топлива

Чем утеплять трубу отопления

Существует множество теплоизоляционных материалов для труб отопления.  На выбор необходимого влияют параметры помещения и технические условия эксплуатации отопительной сети. К основным критериям относятся:

• расположение трубопроводов, требующих изоляции;
• температура теплоносителя системы;
• характеристики трубопроводов;
• технические параметры материалов для изоляции труб отопления.

Основными эксплуатационными параметрами, которыми обладает теплоизоляционный материал являются:

• теплопроводность;
• влагостойкость;
• термостойкость и огнестойкость;
• устойчивость к влиянию микроорганизмов и гниению;
• достаточная толщина;
• цена монтажа и технологичность.

Чем меньшей теплопроводностью обладает материал для утепления труб отопления своими руками, тем лучше у него теплоизоляционные свойства. Влагостойкость влияет на качество защиты металлических (стальных) трубопроводов от коррозии и конденсата.

Удобнее всего утеплять трубы уже готовой «скорлупой», она производится из самых разных материалов

Обратите внимание! Параметры огнестойкости теплоизоляции для труб отопления должны в полной мере соответствовать установленным нормам пожаробезопасности в отапливаемых конструкциях.

Толщина изоляции рассчитывается для каждого конкретного случая по сложным формулам.

Основные материалы для утепления трубопроводов

Для получения максимального эффекта важно четко определиться, чем утеплить трубы отопления в подвале, квартире или на чердаке. Выделяют мягкий рулонный, твердый штучный и жидкий теплоизоляционный материал. Делая выбор, необходимо учитывать диаметр коммуникаций, чтобы правильно подобрать размер штучного утеплителя.

Все виды изоляции на трубы отопления выполняют свои функции за счет содержащегося внутри воздуха и разнятся лишь удобством монтажа. Теплоизоляция «скорлупа» – один из наиболее легких способов утепления. Она выпускается в форме полуцилиндров. Установка может быть выполнена своими руками путем соединения половинок.

Скорлупа обеспечивает качественную изоляцию труб отопления в подвале (на чердаке) посредством пазов в половинках цилиндра. К наиболее популярным и практичным утеплителям трубопроводов относятся пенополистирол, стекловолоконная и минеральная вата, пенополиуретан, пеноизол, вспененный полиэтилен, фольгированный пенофол.

Помещение труб отопления в ППУ изоляцию

Утеплитель для труб отопления из ППУ бывает двух видов:

• напыляемое;
• жесткое.

Первый вид (монтажная пена) применим, чтобы изолировать небольшие участки труб при крайней необходимости. Жесткий утеплитель для труб отопления из ППУ используется для индивидуальных контуров. Этот материал отличается легкостью, прочностью и обладает низким значением коэффициента теплопроводности.

Одним из способов утепления труб является нанесение на них пены из полиуретана

Обратите внимание! Одним из преимуществ ППУ является высокое водоотталкивающее свойство.

Материал нетоксичен, экологически безопасен и химически устойчив. Его монтаж производится вокруг коммуникаций по типу «скорлупы». Утеплитель для труб отопления обжимается вокруг них, закрепляется проволокой, хомутами стяжками либо скобами. Он способен выдержать температуру до +150 градусов.

Для изоляции трубопровода может использоваться ППУ напыление. Для этого необходим 4-х атмосферный компенсатор и специальное оборудование. ППУ крепко соединяется с поверхностью трубы, образуя прочную массу. Такой материал плохо переносит действие солнечных лучей, поэтому необходимо использование защитной обмотки либо алюминиевой фольги. Работы по нанесению ППУ покрытия необходимо выполнять в защитной одежде.

Фольгированные утеплители для труб отопления

Решая вопрос, чем изолировать трубу отопления, лучше выбрать фольгированный вариант. Эффективная теплоизоляция труб отопления представляет собой не только сохранение тепла, но и его отражение. Для этих целей используются материалы с алюминиевой фольгой.

Отражающие свойства полированной фольги очень высоки, что позволяет сохранить температуру теплоносителя и удержать на максимуме КПД отопительной системы. Поток тепла, который исходит от трубы отопления, отражается обратно. Кроме того, утеплитель для труб отопления с фольгой обладает свойствами гидро- и пароизоляции, а также не пропускает снаружи холод.

Во время изготовления на фольгированный слой наносится основной материал – минеральная вата, вспененный полиэтилен, пенополистирол. Такую теплоизоляцию для труб отопления в квартире (на чердаке, в подвале) выпускают в форме плит, рулонов, полотна, матов, скорлупы, толщина которых разная.

Фольгированный утеплитель не только сохраняет тепло, но и обладает гидроизолирующими свойствами

Фольгированный материал можно использовать при температуре воздуха от -60 до +150 °С, поэтому он хорошо подходит для утепления наружных трасс. Его паропроницаемость 0,001%, а водопоглощение – 0,74% за 24 часа. Немаловажным показателем является высокая теплопроводность фольги, поэтому отдельно ее использовать нельзя.

Варианты фольгированных утеплителей

Наиболее простым вариантом утепления труб отопления в подвале является использование минеральной ваты, покрытой слоем фольги. Толщина ваты до 50 мм, толщина отражающего слоя – 10-30 мкм.

Перед тем как утеплять трубы отопления на чердаке (в подвале) необходимо подробно изучить условия использования подходящих материалов. Фольга, используемая со вспененным полиэтиленом, является более хрупкой и может деформироваться при внешних воздействиях. Применение фольги с пенопластом позволяет значительно повысить ее прочностные характеристики.

Обратите внимание! Базальтовая теплоизоляция по характеристикам схожа с минеральной ватой, однако, она тяжелее, поскольку ее плотность больше.

Очень удобна в использовании самоклеящаяся изоляция. При повреждении фольги можно применить алюминиевый скотч.

Пенополиэтилен и лавсановая пленка с фольгой способны пропускать инфракрасное (тепловое) излучение. По этой причине необходимо выбирать пленку, у которой значительная толщина фольгированного слоя.

Важные моменты использования утеплителя

Приобретая рулонную изоляцию для утепления труб отопления на чердаке или в подвале, необходимо убедиться, что она применима именно для коммуникаций. Если материал жесткий и имеет форму полукругов, то он предназначен для труб конкретного диаметра.

При покупке готовой «скорлупы» нужно знать диаметр труб, которые планируется утеплять, ведь жесткий изолирующий материал тоже имеет определенные размеры

Необходимо выдерживать расстояние 25 мм между алюминиевой фольгой и стеной. На цену теплоизоляционного покрытия влияет материал основания и толщина отражающего слоя. Также существует существенная разница между алюминиевой фольгой и алюминиевым напылением. В последнем случае работа теплоизолятора будет менее эффективной, а отражающая способность мала.

Необязательно приобретать готовый фольгированный материал, обернуть теплоизоляционный слой для труб в подвале или на чердаке фольгой можно самостоятельно. Такой утеплитель может выпускаться или в форме полых трубок, или в рулонах. Укладка фольги производится наружу лицевой стороной. Между ею и трубопроводом должен быть обеспечен промежуток в 10-20 мм.

Монтаж утеплителя своими руками

Рассмотрим, как правильно изолировать трубу отопления на примере теплоизоляционной скорлупы, выполненной из пенополистирола. Сначала полуцилиндры скорлупы надеваются на трубу, обеспечивая смещение относительно друг друга, которое требуется для перехлеста. Его величина может быть от 10 до 20 см.

Надеваемые половинки необходимо заранее скрепить скотчем. В случае применения защитного материала, находящегося на поверхности, его крепление выполняется после окончания работ.

Обратите внимание! Для более надежного примыкания скорлупы места соединения проклеиваются скотчем.

В случае если теплоизолирование для труб отопления используется для утепления их поворотов, а также углов либо узлов системы, то лучше применить фасонные скорлупы. Особых требований к ним не предъявляется.

Чем заизолировать трубу отопления, зависит от конкретных особенностей и условий расположения трасс (в подвале), на чердаке, в квартире). Выбор материалов на современном рынке очень велик, поэтому можно подобрать утеплитель для любого случая.

Утеплители для труб из пенопласта для теплоизоляции

Наша компания производит утеплители для труб из пенопласта по индивидуальным параметрам. Продукция, которую мы создаем, отличается высоким качеством и комфортной ценой. Наши специалисты консультируют на всех этапах работы. Мы строго соблюдаем оговоренные сроки производства и доставки.

ФОТО НАШИХ ПРОЕКТОВ

Цилиндры теплоизоляционные из минеральной ваты rockwool

Приобретая трубные утеплители из пенополистирола наши клиенты экономят свои средства и время. Поскольку эта теплоизоляционная система позволяет уменьшить расходы на монтаж и техническое обслуживание.

Трубные утеплители могут иметь различную форму, часть из них представляет собой полуцилиндры, соединенные между собой специальным замком. Это может быть система шип-паз или нечто другое. Однако они все отличаются небольшим весом, поскольку сделаны из очень легкого, состоящего на 98% из воздуха, полимера. Пенопласт также является одним из самых бюджетных материалов, поэтому все виды пенополистирольных скорлуп имеют небольшую стоимость.

Утеплители для труб из пенопласта предполагают многократное использование. Их конструкция позволяет проводить проверку состояния трубопроводов, вовремя проводить ремонтные работы и предотвращать неисправности. Между системой замков не возникают мостики холода. А пенопласт не намокает и не расслаивается, в отличие от стекловолокна и других видов материалов для изоляции.

Трубная теплоизоляция из пенополистирола создается по индивидуальному заказу. Наше производство может подстроиться под параметры, которые необходимы клиенту. Таким образом мы изготовим продукцию, которая идеально подойдет под его проект и будет иметь комфортную для него стоимость.

Клиент может задать как диаметр, так и толщину стенок цилиндра. Всю нашу продукцию мы изготавливаем самостоятельно на нашем производстве на оборудовании с ЧПУ, поэтому на этапе консультации с клиентом наши менеджеры помогают ему подобрать наиболее подходящие параметры под его задачи. У нас есть каталог готовых решений, однако их мы тоже реализовываем с нуля. Подобную продукцию не приобрести в интернет-магазинах.

После изготовления продукции мы ее упаковываем и доставляем нашим клиентам в любой город России. Служба логистики нашей компании забирает утеплители для труб из пенопласта из нашего склада, который находится Санкт-Петербурге, и доставляет его заказчику.

Коллекция наших работ

Материал для утепления труб отопления

При проведении отопительной системы в дом, в первую очередь, следует учесть теплопотери из-за конструкции дома, больших оконных рам и щелей. Исключив такие моменты теплопотерь, после проведения отопления нужно уделить внимание еще одному серьезному вопросу в плане сохранения тепла – утеплению труб отопления.

Согласно мнению опытных специалистов, по пути прохождения теплоноситель теряет четверть своей энергии. Исходя из таких данных, приходится каким-то образом сохранить потери и повысить КПД отопительного оборудования.

Утепление труб отопления позволит не только сохранить тепло, но и не даст замерзнуть системе при низкой температуре. Создание слоя из утеплительных материалов позволит системе прослужить дольше и сэкономить расходы в будущем на повторный монтаж оборудования.

Не так давно монтажники использовали для этих целей стекловату. Других видов утеплителей, к сожалению, на рынке отопительного оборудования практически не было. На данный момент ассортимент большой и разнообразный. Утеплительные материалы отличаются структурой и способом применения.

Опытные специалисты выделяют самые оптимальные варианты утеплительного материала:

• пенополиуретан;
• минеральная вата;
• пенополистирол;
• фольгированный пенофол
• жидкий утеплитель

Минеральная вата пользуется большим спросом, как и маты из нее, и плиты. В период эксплуатации минвата выдерживает температуру в 600-700 градусов. Благодаря своей негорючести, устойчивости к деформированию, химическим веществам, растворителям, маслам, щелочам и кислотам, она негигроскопична и нетоксична. Также немаловажен факт низкой цены на утеплитель в виде минваты.

Также эффективен метод утепления труб отопления пенополиуретаном. Обладая низкой горючестью, материал является прочным и паронепроницаемым. Способы теплоизоляции пенополиуретаном бывают двух видов:

• непосредственное напыление на поверхность теплоносителя;
• накладка пресс-форм, называемых в народе «скорлупой», с помощью хомутов или мастики.

Материал пенополиуретан эстетичен, имеет низкую стоимость, работа с ним не требует особых навыков.

Третий распространенный вид теплоизоляционного материала – вспененный полиэтилен, продающийся в рулонах. Это самый экологический вид теплоизоляторов. Он не подвержен разложению, не обладает горючестью, выдерживает радикальные перепады температур от минус 60 градусов до плюс 110. Что касается срока эксплуатации, полиэтилен служит более 25 лет, занимая в данной позиции первое место других утеплителей. Утепление труб отопления требует не более 20 мм материала. Данный способ утепления выигрывает по всем параметрам.

В список современных утеплителей входит пенофол фольгированный. Совмещенные множественные слои пенополиэтилена и алюминиевой фольги создают прочный барьер для защиты от потери теплоэнергии. Структура материала состоит из полированной фольги разной плотности, прекрасно отражающей тепло от теплоносителей. При монтаже работа с пенофолом фольгированным легка и не требует особых умений.

Утепление труб отопления жидким утеплителем – новшество последних лет. Жидкий слой в 0,5 мм толщины создает эффект 5-сантиметрового слоя минеральной ваты. Удобство заключается в том, что наносить можно поверхность любой формы. Утеплительный материал легко заливается и создает тонкую пленку. Наносить нужно слой распылителем на трубы или маленькой кисточкой. Это экологически чистый материал, служит долго, не горит и обладает сверхлегкостью.

Учитывая все новшества в системе отопительного оборудования, можно с небольшими затратами и малым трудом создать комфортабельную и гармоничную температуру в помещении.

для пластиковых трубопроводов: сколько нужно?

Пластиковые трубопроводы для бытовых систем горячего и холодного водоснабжения, а также для систем отопления, вентиляции и кондиционирования в зданиях используются уже много лет и стали основным материалом для трубопроводов в жилищном строительстве. По оценкам одного источника ¹ , системы пластиковых труб в настоящее время используются в 75% систем питьевого трубопровода в новом жилом строительстве, и, по прогнозам, к 2015 году это число вырастет до 80%.Пластиковые трубы также обычно используются в коммерческих и промышленных целях.

По сравнению с металлическими системами трубопроводов, пластиковые материалы трубопроводов имеют значительно более низкую теплопроводность, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом. Для некоторых трубопроводов это может быть выгодно. Например, городские водопроводные сети, входящие в здание, часто будут потеть из-за относительно низкой температуры воды, поступающей в здание. В зависимости от условий окружающей среды пластиковые трубы могут минимизировать или исключить поверхностную конденсацию и связанное с ней капание с труб холодной воды.Однако, когда изоляция требуется в соответствии с энергетическими нормами, влияние материала стенки трубы на общую теплопередачу, как правило, невелико. По этой причине в энергетических нормах и правилах не различаются требования к изоляции в зависимости от материала стенок трубы.

Сколько изоляции требуется на пластиковой трубе? Как это часто бывает, ответ в первую очередь зависит от целей проектирования. Есть ряд причин для изоляции трубопроводов. В Руководстве по проектированию механической изоляции перечислены семь целей проектирования: контроль конденсации, энергосбережение, пожарная безопасность, защита от замерзания, защита персонала, контроль процесса и контроль шума. ²

Часто проектировщики сталкиваются с множеством целей проектирования (например, энергосбережение и пожарная безопасность). Количество необходимой изоляции зависит от целей проектирования и специфики применения. В некоторых случаях (например, для контроля конденсации или защиты от замерзания) пластиковые трубы могут не нуждаться в изоляции. В других случаях может потребоваться дополнительная изоляция по сравнению с металлическими трубопроводами. Требования необходимо определять в каждом конкретном случае путем анализа ожидаемых условий эксплуатации.Важно отметить, что когда целью является энергосбережение (т. Е. Соблюдение энергетических норм и стандартов), пластиковые трубы обычно требуют того же количества изоляции, что и металлические трубы.

В системах трубопроводов используется ряд различных пластиковых материалов, в том числе:

• АБС (акрилонитрилбутадиенстирол)
• CPVC (хлорированный поливинилхлорид)
• ПБ (полибутилен)
• PE (полиэтилен)
• PEX (сшитый полиэтилен)
• PP (полипропилен)
• ПВХ (поливинилхлорид)
• PVDF (поливинилиденфторид)

Эти пластмассы обладают различными свойствами, которые делают их более или менее подходящими для различных применений.Ключевым свойством горячих систем является сохранение прочности при высоких температурах. Поскольку все пластмассы теряют прочность при повышении температуры, использование пластиковых трубопроводов ограничивается рабочими температурами ниже 220 ° F. Для систем бытового горячего и холодного водоснабжения наиболее распространенными материалами являются ХПВХ и полиэтиленгликоль. Для трубопровода распределения охлажденной воды можно использовать множество различных материалов.

Когда дело доходит до ограничения теплопередачи, ключевыми факторами являются теплопроводность и толщина стенок трубных изделий.Как и следовало ожидать, теплопроводность материалов пластиковых труб различается. Таблица 1 извлечена из различных источников и показывает диапазон значений проводимости, приведенных в литературе. Значения варьируются от минимальных 0,8 британских тепловых дюймов / (h-ft ² ° F) для ПВДФ до высоких 3,2 британских тепловых дюймов / (h-ft ² ° F) для PEX. . Для сравнения, проводимость меди составляет приблизительно 2,720 БТЕ-дюйм. / (Ч-фут ² ° F) при температуре 75 ° F; в то время как сталь имеет проводимость примерно 314 БТЕ? дюйм./ (час-фут ² ° F).

Пластиковые трубы изготавливаются по разным размерам. ХПВХ доступен либо с номинальными размерами трубы (NPS) от ¼ ”до 12 ″, либо с размерами медных труб (CTS) от” до 2 ″. Доступны размеры NPS для толщины стенок Schedule 40 или Schedule 80. Размеры CTS для толщины стенки имеют стандартное соотношение размеров (SDR) 11 (т.е. внешний диаметр в 11 раз больше толщины стенки). ³

PEX доступен в размерах CTS от ¼ «до 3» с SDR приблизительно 9.Размеры, использованные в этом исследовании, были взяты из Руководства по исследовательскому дизайну Национальной ассоциации домостроителей (NAHB) «Жилые водопроводные системы PEX». ⁴

Данные таблицы 1 показывают, что теплопроводность металлических трубопроводов в 30–3000 раз выше, чем у типичных пластиковых материалов трубопроводов. Однако влияние на теплопередачу к или от жидкости будет зависеть не только от относительных тепловых сопротивлений стенки трубы, но и от других тепловых сопротивлений в системе.Для неизолированных трубопроводов коэффициент воздушной поверхности обычно представляет собой наибольшее тепловое сопротивление в системе. Скорость ветра у поверхности, наряду с тепловым излучением материала поверхности, является доминирующей. По мере того как в систему добавляется изоляция, сопротивление изоляционного слоя начинает преобладать, а другие сопротивления становятся менее важными. На рис. 1 сравниваются потери тепла из горизонтальной 2-дюймовой трубы, содержащей воду при 140 ° F в неподвижном воздухе при 75 ° F. Для корпуса без покрытия потери тепла от трубки из ХПВХ значительно меньше, чем от медной трубки.При толщине изоляции более ½ дюйма разница в тепловых потерях становится небольшой. В этом примере предполагалась гибкая эластомерная изоляция.

Относительная величина этих эффектов будет варьироваться в зависимости от ситуации, но их можно оценить с помощью хорошо установленных процедур расчета. Процедуры этих расчетов изложены в стандарте ASTM C 680 ⁵ и во многих учебниках по теплопередаче.

Было выбрано несколько примеров приложений, чтобы проиллюстрировать взаимосвязи.Во всех этих примерах сравниваются тонкостенные (тип M) медные трубки с трубками из ХПВХ и PEX стандартного размера. Эти материалы были выбраны потому, что вместе они составляют наибольшую долю продукции на рынке, а также потому, что они эффективно перекрывают диапазон теплопроводности трубопроводов. В таблице 2 показаны значения проводимости и поверхностного излучения, использованные в этом анализе.

Пример 1 предполагает наличие 2-дюймовой линии горячего водоснабжения (ГВС) CTS, расположенной в коммерческом здании. Рабочая температура этой линии составляет 140 ° F, а условия окружающей среды предполагаются равными 75 ° F при скорости ветра 0 миль в час.Для расчетов в качестве изоляционного материала используется гибкая эластомерная изоляция (ASTM C 534 Grade 1). Требование Международного кодекса энергосбережения
(2012 IECC) 2012 года для этого приложения требует 1 ″ изоляции. Расчетные тепловые потери на фут участка трубопровода приведены в Таблице 3.

Пример 2 включает 1-дюймовую линию нагрева горячей воды (ГВС) CTS в коммерческом здании. Линия работает при температуре 180 ° F и проходит через камеру возвратного воздуха с температурой воздуха 75 ° F и скоростью воздуха 3 мили в час.В этом примере мы будем использовать изоляцию из стекловолокна (ASTM C 547, тип I). Требование IECC к изоляции для этого приложения на 2012 год составляет 1 ½ ». Результаты расчетов представлены в таблице 4.

Пример 3 представляет собой 2-дюймовую линию подачи охлажденной воды CTS (CWS), работающую в механическом помещении коммерческого здания. Рабочая температура 40 ° F; температура окружающей среды 80 ° F; и скорость ветра составляет 1 милю в час. В качестве изоляционного материала используется гибкая эластомерная изоляция
(ASTM C 534 Grade 1).Требуемая толщина изоляции 2012 IECC для этого приложения составляет 1 дюйм. Результаты этого примера показаны в таблице 5.

Результаты для всех трех из этих примеров аналогичны и показывают следующие важные моменты:

• Как и ожидалось, потери или выигрыш тепла зависят как от толщины изоляции, так и от выбора материала трубы. Однако влияние толщины изоляции значительно более значимо, чем выбор материала трубы.В примере 1 добавление 3/8 дюйма изоляции к неизолированной медной линии снижает потери тепла на 61%; при замене материала «голой трубы» с меди на ХПВХ потери тепла снижаются на
  21%.
• Для неизолированных трубопроводов влияние материала основной трубы на тепловой поток является значительным. Наибольший эффект наблюдается для случаев ХПВХ (поскольку ХПВХ имеет более низкую теплопроводность). По сравнению с медным корпусом, варианты из ХПВХ показывают снижение теплового потока на 21%, 34% и 27% для трех примеров соответственно.Уменьшение для корпуса PEX дает меньший эффект и в среднем снижает тепловой поток на 8%. Для корпуса с неподвижным воздухом более низкий эмиттанс медной поверхности (= 0,6) дает некоторое тепловое сопротивление по сравнению с пластиковыми корпусами (= 0,9).
• Воздействие основного материала уменьшается по мере увеличения количества изоляции. В Примере 1 с изоляцией толщиной 1 дюйм потери тепла для материала ХПВХ на 7% меньше, чем в аналогичном медном корпусе. При толщине изоляции 2 дюйма разница составляет менее 5%.Рассматривая все три примера, удар при толщине изоляции 2 дюйма в среднем составляет 4,4%.
• Исходя из этих примеров, замена толщины изоляции труб из материала с более низкой проводимостью не сработает. В Примере 1 при требуемой по нормам толщине изоляции 1 дюйм потери тепла для системы медных труб составляют 12,2 БТЕ · ч / фут. Альтернативная конструкция из ХПВХ с ”изоляцией (следующее меньшее приращение для этого изоляционного материала) дает более высокие тепловые потери — 12,9 БТЕ · ч / фут. Рассмотрение других случаев приводит к аналогичному выводу
  : пластиковая труба снижает тепловой поток, но не настолько, чтобы
  оправдал удаление дополнительной изоляции.

Все действующие энергетические нормы и правила для моделей содержат требования к изоляции для трубопроводов горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха. Хотя детали несколько различаются, требования обычно указываются как минимальная толщина изоляции без учета материала трубы. Например, требования IECC 2012 для нагрева технической воды приведены в Разделе C 404.5 и читаются следующим образом:

C404.5 Изоляция труб.Для систем с автоматической циркуляцией горячей воды и систем электрообогрева трубопроводы должны быть изолированы толщиной не менее 1 дюйма (25 мм) с изоляцией

, удельная проводимость не более 0,27 БТЕ · дюйм / (ч · фут ² ° F).

Первые 8 футов (2438 мм) трубопровода в системах поддержания температуры без горячего водоснабжения, обслуживаемых оборудованием без встроенных тепловых ловушек, должны быть изолированы 0,5 дюйма (12,7 мм) материала, проводимость которого не превышает 0,27 БТЕ · дюйм. ./ (час · фут ² ° F).

Единственным условием здесь является то, что изоляция имеет проводимость, не превышающую 0,27 БТЕ · дюйм. / (Ч · фут. ² ° F). Требования к толщине изоляции одинаковы, независимо от того, является ли основным материалом медь, сталь сортамента 40, нержавеющая сталь сортамента 80, ХПВХ или полиэтиленгликоль. В то время как выбор основного материала будет влиять на теплопотери или теплопотери в системах изоляции, этот эффект относительно невелик для изолированных трубопроводов.

Требования IECC 2012 г. к трубопроводам для систем отопления, вентиляции и кондиционирования в коммерческих зданиях кратко изложены в таблице 6.Здесь требования к толщине различаются в зависимости от рабочей температуры и номинального размера трубы или трубки. Как и прежде, требования к толщине — , а не , дифференцированные по основному материалу трубы или толщине стенки.

Требования к толщине снова не зависят от изоляционного материала, если проводимость материала находится в пределах указанного диапазона. Если проводимость изоляционного слоя выходит за пределы указанного диапазона, требуемую толщину изоляции необходимо отрегулировать на основе уравнения в сноске b таблицы 6.Обратите внимание, что, поскольку коэффициент излучения внешней поверхности не рассматривается в таблице 6, требования к толщине также не зависят от материала внешней оболочки.

Требования норм для трубопроводов не касаются некоторых других системных переменных, которые, как известно, влияют на тепловые характеристики. Например, требования к толщине не зависят от местоположения внутри здания. Хотя можно определенно утверждать, что гидравлический трубопровод к змеевику повторного нагрева, проложенный через камеру возвратного воздуха, где движущийся воздух увеличивает тепловые потери, должен иметь большую изоляцию, чем аналогичный трубопровод, проходящий через закрытую полость в неподвижном воздухе, энергетические нормы не требуют разная толщина утеплителя.

При рассмотрении этих требований энергетического кодекса они могут показаться чрезмерно упрощенными. Однако одна из целей организаций, пишущих код, состоит в том, чтобы сформулировать требования как можно проще, при этом соблюдая цели кода. Здания сложные, буквально тысячи требований кода подлежат проверке. Хорошее требование к коду должно быть простым и легко проверяемым.

Хотя требования IECC к минимальной толщине изоляции труб 2012 года не зависят от материала трубы, признается, что должностные лица кодекса могут быть восприимчивы к альтернативам, основанным на техническом анализе, демонстрирующем, что тепловые характеристики альтернативной конструкции такие же хорошие или лучше, чем базовый случай, соответствующий кодексу.Для примера
стандарт ASHRAE 90.1-2010 (который лег в основу требований IECC 2012 года) имеет сноску к таблице требований:

Стол основан на стальной трубе. Для неметаллических труб толщиной Schedule 80 или менее должны использоваться значения, указанные в таблице. Для других неметаллических труб, имеющих тепловое сопротивление больше, чем у стальных труб, допускается уменьшение толщины изоляции, если предоставлена ​​документация
, показывающая, что труба с предлагаемой изоляцией имеет не больше теплопередачи на фут, чем стальная труба с изоляцией, показанная на Таблица. Это, в частности, дает конструкторам возможность использовать толстостенные пластиковые трубы с пониженным уровнем изоляции при условии, что альтернативная конструкция не имеет большей теплопередачи, чем базовая.

Ряд «зеленых кодов» или «кодов растяжения» был разработан с целью выхода за рамки минимальных требований в базовых кодах. Эти коды моделей доступны для юрисдикций или владельцев, которые хотят улучшить характеристики здания. Примеры включают Международный кодекс экологического строительства (IgCC), Международную ассоциацию работников сантехнического и механического оборудования
(IAPMO) «Дополнение к Кодексу
экологического водопровода и механики» и стандарт 189 ASHRAE.1-2011 «Стандарт на проектирование высокоэффективных экологичных зданий». Хотя ни один из этих кодов моделей специально не предусматривает исключения для изоляции пластиковых трубопроводов, альтернативные конструкции, как правило, допускаются, если это оправдано техническим анализом. Формулировка в разделе 102.1 Зеленого приложения МАПМО типичная:

102,1 Общие. Ничто в этом дополнении не предназначено для предотвращения использования систем, методов или устройств эквивалентного или высшего качества, прочности, огнестойкости, эффективности, долговечности и безопасности по сравнению с теми, которые предписаны этим дополнением.Техническая документация должна быть представлена ​​в уполномоченный орган для подтверждения эквивалентности. Компетентный орган должен иметь право утверждать или отклонять систему, метод или устройство для использования по назначению.

Все действующие нормы и стандарты энергопотребления требуют теплоизоляции трубопроводов горячего водоснабжения и систем отопления, вентиляции и кондиционирования воздуха. Требования различаются, но ни один из кодов моделей не различает требования к изоляции труб в зависимости от материала труб.

Для неизолированных или неизолированных труб более высокое тепловое сопротивление стенок пластиковых труб может значительно снизить тепловой поток (примерно на 30%) по сравнению с медными трубами. По мере увеличения уровня изоляции влияние сопротивления стенок трубы значительно уменьшается. При уровнях изоляции, требуемых действующими энергетическими нормами и стандартами, влияние материала стенок трубы на общую теплопередачу невелико.

В некоторых применениях (например, для контроля конденсации или защиты от замерзания) более низкая проводимость пластика по сравнению с металлическими материалами трубопроводов может быть преимуществом и может устранить дополнительную теплоизоляцию.Для других применений может потребоваться дополнительная изоляция в зависимости от целей проектирования и специфики ситуации.

Теплоизоляция механических систем зарекомендовала себя как простая и экономичная технология для снижения тепловых потерь и выигрышей в строительных системах. По мере того, как энергетические нормы и правила (как предписывающие, так и целостные) становятся более строгими, а владельцы зданий, операторы и арендаторы стремятся к более производительным и более экологичным зданиям, проектировщики должны сосредоточиться на том, как и где использовать больше, а не меньше изоляции.Например, некоторые проектировщики рассматривают возможность использования изоляции труб для экономии дефицитных водных ресурсов, а также энергии в системах подачи горячей воды для бытовых нужд. ⁶ Поскольку ожидаемый срок службы зданий может составлять 50 лет и более, гораздо проще и экономичнее спланировать и установить надлежащие системы механической изоляции во время строительства
, чем модернизировать или модернизировать системы изоляции позже. . Аналогичным образом, когда объекты ремонтируются или ремонтируются, не следует упускать из виду возможность модернизации систем механической изоляции.Попытки пожертвовать уровнями механической изоляции для минимизации начальных затрат контрпродуктивны, и владельцам зданий будет лучше сосредоточиться на изучении долгосрочных характеристик строительных систем.

Эта статья была разработана Национальной ассоциацией изоляционных материалов (NIA) и Североамериканской ассоциацией производителей изоляционных материалов (NAIMA).

Каталожные номера:

• Барретт, Стивен Р. «Достижения в области питьевых и технологических труб и фитингов с использованием радио.
  Сварка плавленным плавлением.”Симпозиум IAPMO по новым технологиям, 1 мая 2012 г.

• Национальный институт строительных наук, «Руководство по проектированию механической изоляции», www.wbdg.org/design/midg.php

• Ассоциация пластиковых труб и фитингов, «Руководство по установке: трубопроводы горячей и холодной воды из ХПВХ», 2002 г.

• Исследовательский центр NAHB, «Руководство по проектированию: бытовые водопроводные системы PEX», ноябрь 2006 г.

• ASTM C680-10, «Стандартная практика для оценки тепловыделения или тепловых потерь и температуры поверхности изолированных плоских, цилиндрических и сферических систем с использованием компьютерных программ
  ». ASTM International, Западный Коншохокен, Пенсильвания. 2010.

• Кляйн, Г., «Исследование распределения горячей воды», Insulation Outlook, декабрь 2011 г.

Заявление об авторских правах

Эта статья была опубликована в сентябрьском номере журнала Insulation Outlook за 2012 год.Авторские права © 2019 Национальная ассоциация изоляторов. Все права защищены. Содержание этого веб-сайта и журнала Insulation Outlook не может быть воспроизведено каким-либо образом, полностью или частично, без предварительного письменного разрешения издателя и NIA. Любое несанкционированное копирование строго запрещено и может нарушить авторские права NIA и другие соглашения об авторском праве, заключенные NIA с авторами и партнерами. Свяжитесь с [email protected], чтобы перепечатать или воспроизвести этот контент.

Все, что вам нужно знать

Более низкая теплопроводность ХПВХ и других пластиковых трубопроводных материалов по сравнению со сталью и медью часто заставляет разработчиков задаться вопросом, является ли сам по себе этот материал достаточно изоляционным для труб в коммерческой сантехнике и системах водяного отопления.Теплопроводность Corzan CPVC составляет 1/300 теплопроводности стали, так что это разумный вопрос, особенно с учетом материалов изоляции труб и затрат на рабочую силу. Реальность такова, что это зависит от приложения.

То, как голая труба теряет тепло, определяется (1) собственной теплопроводностью материала трубы (его значение K) и (2) термическим сопротивлением труб различной толщины (значением R). Все действующие нормы энергоснабжения зданий требуют изоляции труб в системах горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха для предотвращения таких потерь.Однако коды нейтральны к материалам; требования к изоляции выражаются только в минимальной толщине.

Причина? Хотя выбор материала трубы и ее толщины, безусловно, влияет на скорость теплопередачи (см. Диаграмму ниже), влияние на тепловые характеристики относительно невелико после изоляции трубы и не оправдывает снижение требований к толщине изоляции трубы за счет материала. к материалу.

В то время как более низкая теплопроводность CPVC препятствует потере тепла, сам по себе материал не может обеспечить минимальные требуемые тепловые характеристики, необходимые для соответствия нормам .[См. «Факты о требованиях к изоляции для пластиковых трубопроводов», публикацию Североамериканской ассоциации производителей изоляционных материалов (NAIMA), чтобы узнать больше об этом предмете.] Некоторые нормы могут предоставить дизайнерам гибкость в использовании пластиковых труб с более толстыми стенками при пониженном уровне изоляции . Но, как правило, должностные лица кодекса потребуют альтернативных конструкций, чтобы продемонстрировать паритет тепловых характеристик с базовым случаем, который соответствует нормам.

В этих случаях инженеры могут выполнить свои собственные расчеты на основе приведенной ниже таблицы, чтобы определить, сколько изоляции использовать:

Отдельное и важное соображение по поводу изоляции при работе с горячей водой относится к безопасности рабочих.Единый механический кодекс, раздел: 1201.2 (2015) требует изоляции труб с температурой поверхности 140 F или выше для предотвращения ожогов кожи. Температура внешней поверхности металлических труб будет примерно равна температуре транспортируемой воды из-за высокой теплопроводности металла, в то время как температура ХПВХ будет значительно ниже.

Для случаев системного трубопровода, который не приводится в действие водопроводными, механическими или энергетическими нормами (например, линии горячего и холодного водоснабжения в кондиционируемых зданиях), изоляция может не потребоваться или может быть уменьшена, потому что из ХПВХ останется конденсат. свободен в большинстве условий окружающей среды, из-за которых медная трубка может потеть и капать.Температуру воды можно рассчитать в зависимости от точки росы, чтобы определить лучшее решение.

Прежде всего, прежде чем указывать какой-либо материал для трубопровода, ключевым моментом является полная оценка требований к системе перед тем, как сделать окончательный выбор. Эти требования могут включать соответствие применимым энергетическим нормам, регулирующим потери тепла, а также определение рабочей температуры поверхности трубы для горячего водоснабжения и возможности конденсации для холодного водоснабжения.

Остались вопросы по установке? Мы здесь, чтобы помочь с обучением и поддержкой.Свяжитесь с вашим представителем Corzan сегодня.

Как изолировать трубы водоснабжения

Изоляция водопроводных труб на открытых участках вашего дома — хорошая идея по нескольким причинам. В холодно-зимнем климате водопроводные трубы, выходящие на наружные стены или неотапливаемые помещения, могут замерзнуть, лопнуть и затопить ваш дом. Более чем одна северная семья уехала на юг на зимние каникулы только для того, чтобы вернуться к многомесячным работам по очистке и восстановлению, когда лопнула единственная водопроводная труба.Изоляция водопроводных труб является ключевым элементом любых усилий по утеплению сантехники в доме.

Изоляция водопроводных труб также может сэкономить деньги на расходах на электроэнергию, поскольку трубы с горячей водой не теряют тепло в окружающий воздух. Например, изоляция труб с горячей водой, выходящих из вашего водонагревателя, может снизить потери тепла и снизить затраты на нагрев воды. Наконец, изоляция труб для холодной воды может предотвратить запотевание труб из-за конденсации влаги, что может снизить уровень влажности в доме в летнее время.

Где изолировать водопроводные трубы

Какие водопроводные трубы вы изолируете, будет зависеть от того, зачем вы это делаете. Если цель состоит в том, чтобы предотвратить замерзание труб, то критически важными для защиты являются трубы, проходящие через неотапливаемые помещения. Они расположены в наружных стенах, неотапливаемых гаражах, полостях пола над неотапливаемыми подпольями, неотапливаемыми чердаками и т. Д. Вообще говоря, нет необходимости изолировать трубы, проходящие через внутренние стены или в отапливаемых подвалах.Если целью является предотвращение замерзания, изолируйте трубы с горячей и холодной водой. Трубы с горячей водой также могут замерзнуть, если по ним не будет активно течь вода.

Если цель состоит в том, чтобы снизить затраты на отопление воды, то целесообразно изолировать трубы с горячей водой везде, где есть к ним доступ. Это поможет предотвратить излучение тепла от труб с горячей водой и позволит снизить температуру на водонагревателе.

Если целью изоляции труб является устранение запотевания и влажности труб, то в изоляции больше всего нуждаются трубы с холодной водой.При контакте открытых холодных труб с теплым влажным воздухом на трубах может образовываться конденсат. Этот конденсат может капать и образовывать лужу на полу или может способствовать повышению общего уровня влажности, особенно в подвалах. Изоляция труб холодной воды может предотвратить образование конденсата.

Есть несколько стратегий, которые вы можете использовать для изоляции водопроводных труб:

• Изоляция их полосками трубной обертки
• Использование муфт для труб из пеноматериала
• Добавление теплоизоляции стен
• Использование крышек смесителей на наружных патрубках
• Установка морозостойких наружных патрубков
• Изоляционные зазоры в местах проникновения труб в стены

Ясное мышление в отношении изоляции пластиковых труб

Ссылки по теме:

Изоляция подземных труб | Изоляция труб для подземного использования

Ищете решение для изоляции подземных труб, на которое можно положиться? Здесь, в Pipelagging.com мы вас прикрыли. Мы поставляем широкий ассортимент изоляционных материалов для труб для подземного использования. Все вновь проложенные водопроводные трубы необходимо будет изолировать перед тем, как их закопать. Это требование, установленное местными водными властями.

Ведущий продукт для подземных работ — Armaflex Tuffcoat. Эта ведущая в отрасли изоляция для подземных работ основана на изоляции из пеноматериала нитрила Armaflex класса O, которая имеет дополнительное самоуплотняющееся пластиковое покрытие. Это делает установку продукта очень простой.Просто поместите изоляцию вокруг трубы, закройте уплотнение и все! Теперь вы можете безопасно закопать трубы, зная, что они будут полностью защищены от непогоды.

В качестве альтернативы вы также можете использовать обычную изоляцию для подземных труб Armaflex класса O для изоляции подземных труб. Однако помните, что эту подземную изоляцию необходимо поместить в защитный пластиковый канал, прежде чем закопать ее. В противном случае под тяжестью грунта утеплитель раздавится, что снизит его эффективность.

Любое решение гарантирует, что установка водопровода будет соответствовать всем действующим строительным нормам. Кроме того, это сэкономит вам деньги в долгосрочной перспективе.

Изоляция подземных труб — особенности и преимущества:

• Экономит ваши деньги за счет значительного сокращения потерь тепла из ваших труб.

• Предотвратит замерзание ваших труб при понижении температуры ниже нуля — больше никаких разрывов труб!

• Обеспечит соответствие вашего строительного проекта / установки требованиям местных властей.

Почему бы не ознакомиться с нашим обширным ассортиментом изоляции труб для подземного использования? У нас есть трубы всех стандартных размеров, и наши цены самые низкие в Интернете. У нас есть запасы для быстрой доставки. Закажи сегодня!

Как изолировать трубы — Боб Вила

Фото: shutterstock.com

Если вы хоть что-нибудь знаете об изоляции труб, то знаете, что она имеет большое значение для предотвращения замерзания труб. Это правда: изоляция труб препятствует тому, чтобы вода в вашей водопроводной системе превратилась в лед и не расширилась, что, в свою очередь, разорвало трубы и нанесло значительный (и дорогостоящий) ущерб.Но изоляция труб также выполняет несколько менее важных функций в доме. Они не только помогают домовладельцу сэкономить на счетах за коммунальные услуги, но и упрощают повседневную жизнь.

Среди незамеченных преимуществ изоляции труб наиболее важной может быть ее способность минимизировать тепловыделение и потери. Поскольку вода течет по водопроводным линиям в доме без изоляции труб, горячая вода имеет тенденцию терять тепло, а холодная вода имеет тенденцию набирать тепло.Используйте изоляцию для труб, и вы значительно уменьшите эту неизбежную в противном случае неэффективность. Таким образом, в случае с трубой для горячей воды может показаться неважным, что водопровод не теряет тепло, но преимущества вполне реальны: вы получаете более низкие ежемесячные счета за электроэнергию, и вам не нужно ждать до тех пор, пока горячая вода не достигнет сантехники на кухне или в ванных комнатах.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Когда поверхности водопроводных труб холоднее окружающего воздуха, изоляция помогает контролировать конденсацию, которая, если ее не контролировать, будет медленно разъедать трубы и их фитинги, что в конечном итоге приводит к серьезному отказу. Хотя конденсация может показаться незначительной проблемой, это не редкость, особенно когда трубопроводы холодной воды соприкасаются с теплым влажным воздухом. Специальная пароизоляционная оболочка трубы предотвращает попадание теплого воздуха в трубы.

Еще одно преимущество изоляции труб: она не только защищает трубы, но и защищает людей — от травм, которые могут быть вызваны контактом с очень горячими или очень холодными трубами.

Фото: supplyhouse.com

Существует несколько типов изоляции труб, каждый из которых изготовлен из разного материала и может обеспечивать различную степень изоляции. Некоторые из них больше подходят для систем горячего водоснабжения, в то время как другие включают пароизоляцию, необходимую для контроля конденсации в трубопроводе холодной воды.Основные варианты:

• Обычная изоляция из пенопласта: Имеется прорезь на боку, которая позволяет легко установить ее поверх существующих труб. Как только он будет установлен, рекомендуется заклеить щели лентой, чтобы улучшить изоляционные свойства продукта.
• Самоуплотняющаяся изоляция из пенопласта: В отличие от обычной пенопластовой изоляции для труб, самоуплотняющаяся изоляция имеет клей вдоль щели. Удалите ленту, прижмите липкие полоски вместе, и все готово.
• Изоляция из распыляемой пены: Обычно устанавливается профессионалами, оснащенными емкостями под давлением, изоляция труб из распыляемой пены лучше всего там, где мало места между водопроводными трубами и внешними стенами.
• Покрытия для труб из стекловолокна: Этот тип шарнирной изоляции из жесткого стекловолокна с бумажным покрытием чаще всего используется в местах с необычно высокими температурами труб, поскольку стекловолокно довольно хорошо сопротивляется нагреванию.

Даже сегодня в некоторых старых домах есть изоляция труб, содержащая асбест.Асбестовая изоляция труб может представлять серьезную опасность для здоровья, особенно если она повреждена и тонкие волокна разлетаются по воздуху. Асбестовую изоляцию не всегда легко идентифицировать, говорит Дэн О’Брайан, технический специалист SupplyHouse.com, интернет-магазина сантехники, отопления и систем отопления, вентиляции и кондиционирования воздуха. «Изоляция асбестовых труб имеет отчетливый гофрированный вид», — говорит он. «И если вы подозреваете, что у вас в трубах или где-то еще в доме есть асбест, обязательно проконсультируйтесь с профессионалом по поводу удаления асбеста.”

Может ли изоляция труб плохая идея? «Единственный случай, когда я могу придумать, где изоляция труб была бы плохой идеей, — говорит О’Брайан, — это контуры лучистого отопления или охлаждения, где изоляция будет активно работать против конструкции системы». Таким образом, во всех случаях, кроме пары обстоятельств, установка изоляции труб обеспечивает экономию энергии и душевное спокойствие, но перевешивает ли выгода затраты? Это может зависеть от того, нанимаете ли вы подрядчика.Выполнение работы самостоятельно — обычно это несложно — склоняет баланс в вашу пользу, хотя в зависимости от того, где вы живете, нанять помощника может или не стоит того.
