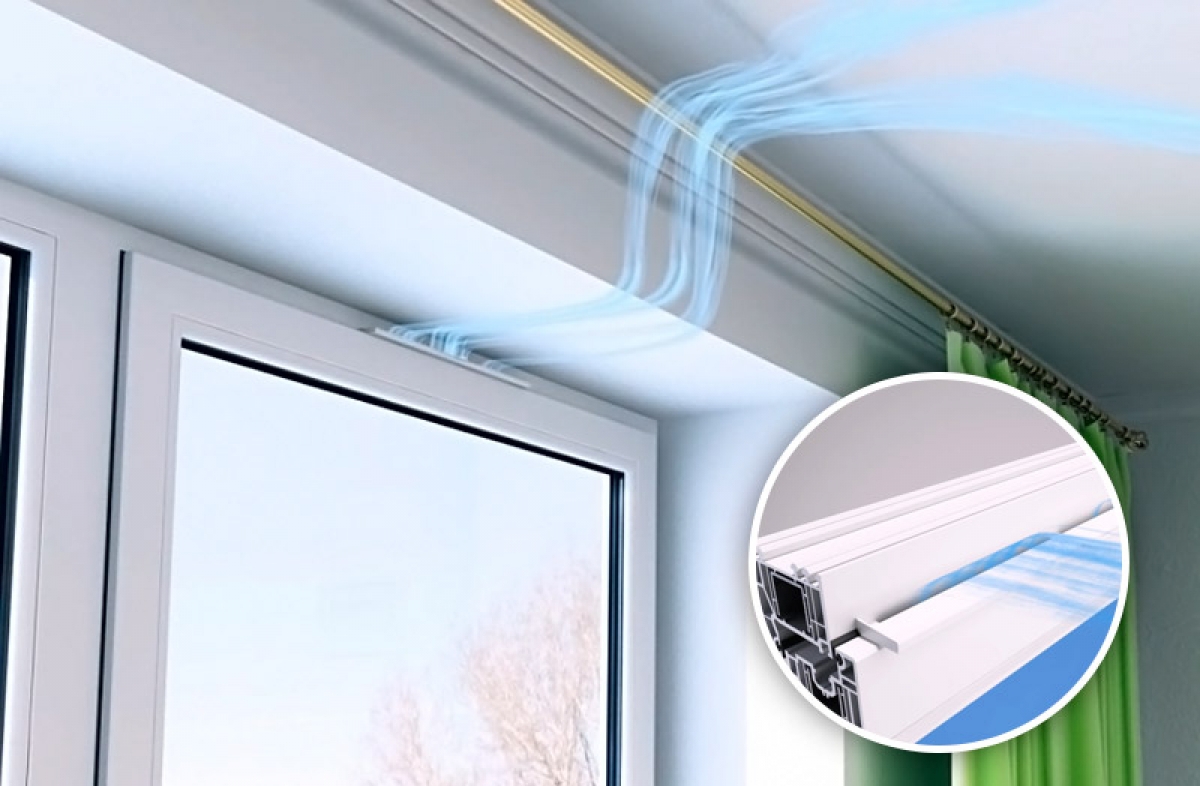

Вентиляционные клапаны для пластиковых окон

Пластиковые стеклопакеты повсеместно заменяют собой старые деревянные окна. И неудивительно, ведь они отлично сохраняют тепло, защищают от уличного шума, их легко мыть и не нужно заклеивать на зиму. Но есть и минусы…

Герметичные пластиковые окна нарушают привычный воздухообмен между улицей и квартирой, что приводит к повышенной влажности, конденсату на окнах и стенах, духоте и распространению плесени. Как избавиться от конденсата без клапанов — смотрите тут.

Полноценное проветривание помещения трудно осуществлять почти круглосуточно, особенно зимой. Очень опасны сквозняки, да и просто открытые окна для маленьких детей. На помощь придут специальные вентиляционные клапаны для пластиковых окон. Из статьи вы узнаете о преимуществах, разновидностях и способах установки этого полезного приспособления.

Плюсы вентиляционных клапанов

Монтаж на пластиковые окна клапанов для вентиляции решает множество проблем, и делает жизнь заметно комфортнее. Очевидные преимущества их использования:

  • Нормализация микроклимата квартиры. Стабильное поступление воздуха извне снижает влажность, что препятствует появлению конденсата и плесени.
  • Проветривание происходит без попадания в комнаты пыли и насекомых с улицы. Кроме того, не повышается уровень шума и не возникают опасные сквозняки. Нет опасности выпадения из окон детей и домашних животных, а так же проникновения посторонних с улицы.
  • Поступление свежего воздуха происходит круглосуточно, в помещении комфортно находиться и легко дышать.
  • При желании, можно вручную отрегулировать интенсивность проветривания или полностью перекрыть вентиляционные клапаны.
  • В зимнее время уличный воздух немного нагревается, проходя через устройство, что позволяет сберечь тепло при достаточном поступлении кислорода.
  • Простота установки и эксплуатации.

Вентиляционные клапаны – простой и недорогой способ улучшить качество жизни.

Разновидности клапанов

Можно выделить 4 основных типа, различающихся по способу установки и некоторым функциональным особенностям:

  1. фальцевые;
  2. щелевые;
  3. накладные;
  4. клапан-ручка.

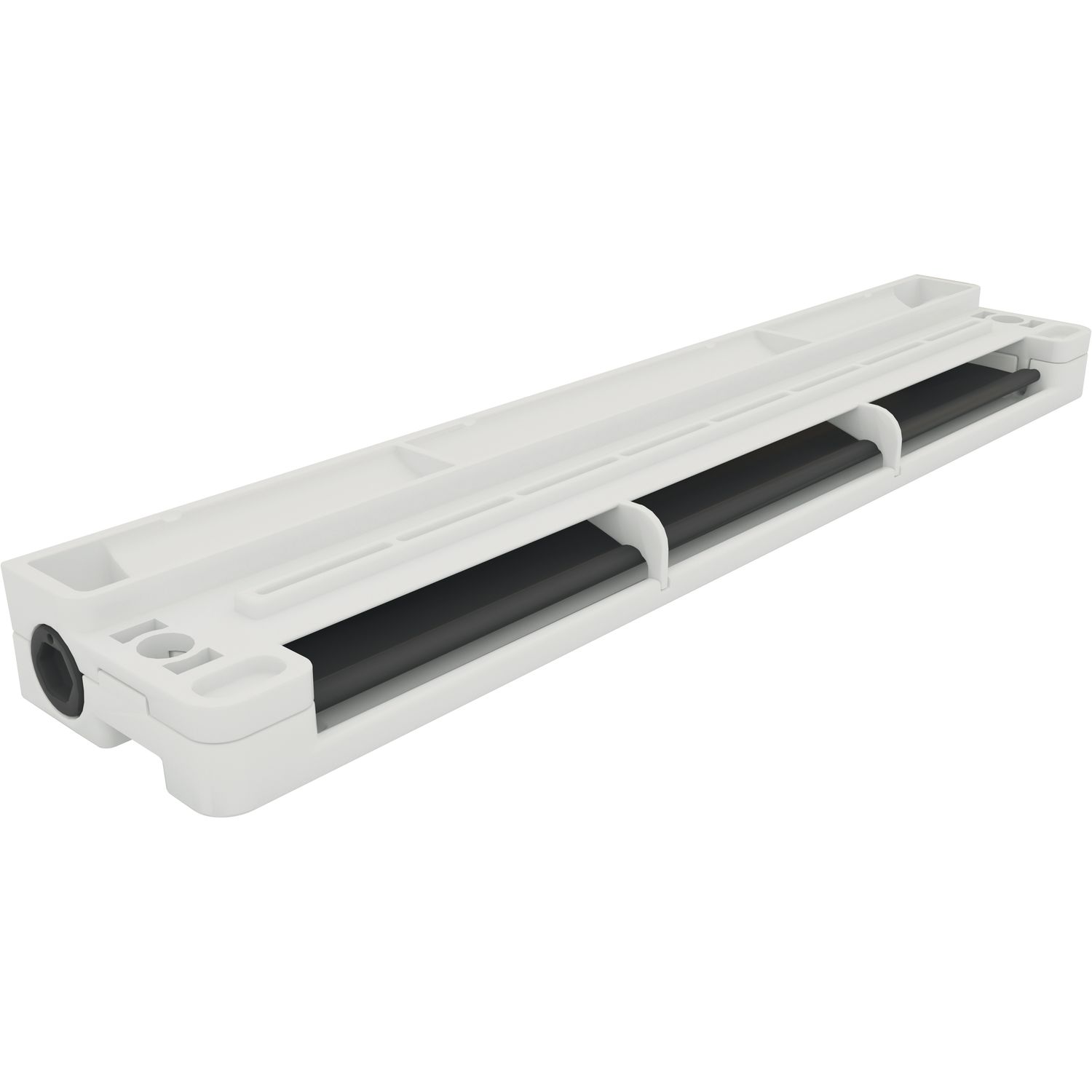

Фальцевые

Самый бюджетный и простой в установке вариант. Плюс данной разновидности в том, что для монтажа не требуется снимать и разбирать окно. Для установки достаточно сделать небольшие прорезы в притворе окна, через которые будет проходить воздух с улицы.

Пропускная способность таких клапанов невелика, проветривание иногда может быть недостаточным, но при этом совершенно не снижается звукоизоляция. Регулируется приток воздуха вручную, при помощи специальной задвижки.

Щелевые

Обеспечивают более эффективное проветривание по сравнению с фальцевыми клапанами, за счет увеличенной пропускной способности. Данный вид клапанов также не требует демонтажа окон при установке.

Щель для притока воздуха имеет размер 1,2-1,6 см в высоту, 17-40 см в ширину. От попадания пыли и насекомых устройство защищено специальным пропускным блоком, установленным на внешней стороне окна.

Накладные

Клапаны этой разновидности можно вмонтировать только одновременно с установкой пластиковых окон, так как для них требуется специальное место на раме. В уже имеющийся стеклопакет монтаж невозможен.

Накладные вентиляционные клапаны характеризуются повышенной пропускной способностью и обеспечивают отличный уровень вентиляции, но ухудшают звукоизоляцию и экономию тепла.

Клапан-ручка

Оригинальное решение проблемы вентиляции, обладающее рядом преимуществ:

  • Прямоточное устройство препятствует промерзанию оконного профиля и образованию конденсата при поступлении холодного воздуха
  • В комплексной работе с системой вытяжки клапан снижает влажность и поддерживает в помещении комфортный микроклимат.
  • Приспособление обеспечивает естественный приток воздуха, что делает использование комфортным в холодное время года.
  • Вентиляция такой модификации не ухудшает дизайн окон.

Кроме того, специальный воздушный фильтр защищает помещение от попадания пыли. Фильтр требует регулярной замены (каждые 6 месяцев).

Как выбрать вентиляционный клапан

Оптимальный вариант вентиляционного устройства следует подбирать индивидуально для каждого помещения, исходя из его особенностей и требований к эксплуатации. Важные параметры при выборе:

  • Требования к монтажу: выбор зависит от того, нужна установка клапана в имеющиеся пластиковые окна, или будет производиться монтаж нового стеклопакета с вентиляцией.
  • Желательный вариант управления — ручное, смешанное или полностью автоматическое.
  • Климатические условия. Важно понимать, при каких температурных режимах предстоит работать клапану, чтобы он не нарушал требования к теплоизоляции, не зарастал льдом и эффективно выполнял свои функции.
  • Интенсивность воздухообмена – конструкция должна обеспечивать достаточный приток воздуха с улицы. Норматив составляет примерно 30 кубометров в час на человека.
  • Степень звукоизоляции.

На сегодняшний день существует большой выбор вентиляционных клапанов, позволяющий приобрести оптимальный вариант для каждого случая.

Например, линейка для окон под названием Air-Box от российского производителя – компании Мабитек.

Ассортимент представлен тремя основными классами:

  • Standart – самый простой вариант. Включает два основных элемента – наружный воздухозаборник, расположенный снизу, и верхний проводник в помещение. Лепестки клапана раскрываются при работающей вытяжной вентиляции за счет разряжения воздуха. Такая вентиляция обеспечивает приток воздуха в объеме около 6 кубометров в час.
  • Comfort — монтируется в резиновый уплотнитель либо в профиль окна на выбор (с фрезеровкой оконного профиля или без нее). Вентиляционный клапан AirBox Comfort отличается хорошими шумоизолирующими свойствами.
  • Comfort S – специальная разработка для не открывающихся оконных профилей. При установке необходимо сквозное сверление для прямоточной работы.

Вентиляция этой линейки характеризуется оптимальным сочетанием эффективности, низкой стоимости, компактных габаритов и простоты установки. Все это позволяет ей лидировать на рынке аналогичных товаров.

Эффективная работа клапанов проточного типа возможна только в том случае, если полноценно функционирует вытяжная вентиляция.

Еще одна популярная группа вентиляции разработана французской компанией Aereco. Монтаж возможен либо на стену комнаты, либо в прорези оконного блока.

Регулирование воздухообмена в приборах этого производителя осуществляется автоматически, при помощи специального датчика. Размер вентиляционного отверстия зависит от влажности в помещении – чем она выше, тем шире открывается клапан.

Категория представлена несколькими моделями, различающимися показателями шумоизоляции и пропускной способностью, например:

  • ЕММ – популярная модель, представленная в трех цветовых решениях – белый, дуб и тик. Воздухообмен клапана от 5 до 35 кубометров в час, регулирование осуществляется датчиком влажности.
  • ЕНА2 – характеризуется увеличенной пропускной способностью – от 5 до 50 кубометров в час и повышенной звукоизоляцией – 42 дБ.

Французские вентиляционные клапаны относятся к более высокой ценовой категории, но при этом не требуют ручной регулировки.

Самостоятельная установка клапана

Большинство моделей позволяют произвести монтаж своими руками. Для этого потребуется минимум инструментов и времени. Например, для установки щелевого клапана потребуется следующий набор:

  • собственно клапан;
  • измерительная линейка;
  • набор отверток;
  • оконный уплотнитель;
  • строительный или канцелярский нож;
  • заглушки.

Инструкция по установке:

  1. Выбрать место для установки клапана.
  2. Проверить совместимость размеров вентиляции и отведенного места – для этого открыть и закрыть створку окна, приложив клапан. Он не должен упираться в оконный откос.
  3. Сделать боковые надрезы на резиновом уплотнителе в месте установки.
  4. Вытащить фрагмент «родного» оконного уплотнителя и вставить на его место крепежный.
  5. Освободить клапан от упаковки и пленки, и закрепить саморезами в приготовленном месте.
  6. Дополнительные уплотнители, идущие в комплектации, установить между крепежами.
  7. Удалить оконный уплотнитель напротив вмонтированной вентиляции при помощи канцелярского ножа, на его место поставить прилагаемый к клапану.

При желании, услугу по монтажу можно заказать у поставщика или в организации, занимающейся установкой пластиковых стеклопакетов. Стоимость ее обычно невысока.

Уход ограничивается периодическим протиранием поверхности от пыли и загрязнений. В некоторых моделях требуется периодическая замена воздушного фильтра.

AirBox Comfort. Обзор и объективная оценка работы приточного клапана от #дядяпоокнам

Watch this video on YouTube

Вне зависимости от разновидности приточных вентиляционных клапанов на окна ПВХ, их установка является отличным решением проблемы недостаточной вентиляции в помещении, а так же профилактикой излишней сырости и появления плесени.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Приточные клапаны для вентиляции пластиковых окон – полезная информация от «Экопластика»

Герметичность оконных створок, помогающая обеспечить отличную звуко- и теплоизоляцию, – одно из
главных преимуществ окон ПВХ. Однако именно это качество порой вызывает проблемы, поскольку
нарушается естественная вентиляция помещений. В результате ухудшается микроклимат: в комнатах
растет влажность, что может способствовать появлению конденсата на окнах. А иногда – даже
наледи.

Чтобы избежать данной ситуации, специалисты рекомендуют регулярное проветривание комнат. Однако в
холодное время года ручное проветривание создает определенный дискомфорт, может привести к
появлению сквозняков, как следствие – простуд. Поэтому оптимальным вариантом считается
проветривание в автоматическом режиме, для чего на оконном блоке ПВХ устанавливаются специальные
клапаны.

Что такое вентиляционные клапаны для
пластиковых окон?

Приточные клапаны предназначены для комфортной вентиляции помещений. Конструкция
таких устройств обеспечивает проветривание комнаты без сквозняков, без ухудшения
тепло- и шумоизоляции окна. Одним словом, пластиковое окно сохраняет все свои
функциональные свойства, но при этом поддерживается нормальный микроклимат и
исключается образование конденсата.

Выпускаются разные виды вентиляционных клапанов для окон ПВХ.
Устройства могут устанавливаться как непосредственно в оконном блоке, так и рядом с ним. Чтобы
сформировать комфортную вентиляцию, приточные клапаны монтируются в верхней части окна. Это
необходимо для того, чтобы холодный воздух из клапана поднимался вверх, смешиваясь с
конвенционными потоками. В результате, распространяющийся по помещению свежий воздух успевает
приобрести комнатную температуру.

Виды вентиляционных клапанов

В настоящее время выпускается три больших группы приточных клапанов для окон ПВХ. Рассмотрим
немного подробнее каждый из вариантов.

Фальцевые
приточные клапаны

Установка фальцевых клапанов – наиболее экономичный вариант для проветривания
комнат с окнами ПВХ. Вентиляция осуществляется с помощью особых вырезов в
притворе окна, куда проходит воздух с улицы через специальный регулирующий
клапан. Ключевым преимуществом данного устройства можно назвать возможность
установки на уже смонтированный оконный блок. Кроме того, такие клапаны
практически не ухудшают шумоизоляционных свойств пластикового окна.

Однако у фальцевых клапанов есть и существенный минус – ограниченная
пропускная способность, из-за которой их нельзя рассматривать в качестве решения для полноценной
вентиляции. Дело в том, что поток воздуха проходит по фальцам профилей, отсюда и название
устройства.

Щелевые приточные
клапаны

Монтаж щелевых вентиляционных клапанов также допускается на уже установленный
оконный блок. Устройство состоит из сквозной щели, на которой снаружи окна
устанавливается специальный впускной блок, а внутри – регулирующий блок.
Приточный клапан монтируется или на горизонтальном импосте, или на верхнем
бруске створки окна. Подобная конструкция способна обеспечить уже полноценную
вентиляцию для помещения.

Накладные
приточные клапаны

Особенность накладных вентиляционных клапанов – обширная поверхность рабочего
канала, фактически проходящего по всей длине оконного профиля. Установка такой
конструкции на уже смонтированный оконный блок не осуществляется, поскольку под

Накладным блок выполняется по причине того, что щелевой канал подобных
размеров будет негативно отражаться на прочности оконного профиля. Ключевым преимуществом
конструкции является высокая пропускная способность, позволяющая обеспечить хорошую вентиляцию
даже в больших помещениях. Недостаток – возможность некоторого снижения тепло- и
шумоизоляционных свойств ПВХ окна.

Ответим на все вопросы!

Резюме

Проблема ухудшения естественной вентиляции помещения из-за установки пластиковых окон легко
решается. Достаточно установить подходящий для вас вентиляционный клапан. В компании
«ЭкоПластика» вы можете заказать качественные окна ПВХ с использованием профилей REHAU и
клапанами для проветривания. Мы осуществляем установку окон в Москве, у нас можно купить
пластиковые окна в Дзержинске, заказать
пластиковые окна в г. Московский и других городах
Подмосковья.

Установка приточного клапана на пластиковые окна в Москве

Какой приточно-вентиляционный клапан выбрать для монтажа на окна и нужен ли он?

Вентиляционный клапан для ПВХ окон нужен для того, чтобы создать в помещении правильный микроклимат, поскольку конструкция профильных систем не предусматривает естественной циркуляции воздуха. В отличие от старых деревянных окон, которые относятся к категории «дышащих — продувающихся» материалов и способны пропускать воздух, пластиковые окна, алюминиевые и деревянные окна полностью герметичны, прекрасно защищают дом от грязи, пыли и шума с улицы, но не всегда оснащаются специальными устройствами для притока свежего воздуха.

Приточный клапан – характеристика и особенности устройства

Для разбавления спертого воздуха в помещения в конструкции окон предусмотрена функция притока воздуха. Для этого достаточно поставить створку в правильное откинуто и оставить так. Но, возникает проблема с проветривание во время дождя, при обильном выпадении снега, или самая распространенная проблема проветривания зимой – происходит повышенное поступление уличного холодного воздуха, и дискомфорт от холода устраивает далеко не всех жильцов. Решить эту проблему позволят приточные вентиляционные клапаны. Не все из них устанавливаются на заводе, в большинстве случаев монтируются в раму уже тогда, когда окно стоит на своем месте, это считается дополнительный элемент окна, и устанавливается по требованию.

Клапан состоит из следующих элементов:

  • Воздухозаборника – наружного блока с козырьком, который предотвратит попадание насекомых, пуха и пыли внутрь.
  • Рабочего канала телескопического типа – фиксируется внутри профиля при помощи гильзы.
  • Форсунки.
  • Фильтра.
  • Регулировочного элемента.

Последние 3 элемента можно отнести к внутреннему наполнению клапана, их основная задача – смена интенсивности воздушного притока.

Как это работает и зачем нужно?

Клапан предназначен для создания так называемой пассивной вентиляции, если так можно это назвать. Если на улице, температура менее +5 градусов, создастся разница давления, за счет чего уличный воздух будет всасываться в помещение естественно, за счет того, что в помещении работает основная вытяжная вентиляция. Если же температура на улице выше и нужен приток воздуха, то помещение нужно оснастить принудительным притоком воздуха уличного, или включить на постоянную

Для того, чтобы это работало правильно, важно:

  • Чтобы внутри помещения работала вентиляция.
  • Входная дверь в квартиру была герметична.
  • Двери в комнатах наоборот не были герметичны для прохода воздуха.
  • Или в стенах были переточки для выхода воздуха из комнаты в сторону вытяжных каналов
  • Нужно чтобы соблюдался свободный обмен воздушными массами – присутствовали щели из помещения

Оконные клапаны по внешнему виду напоминают щель, созданную в раме окна с заслонками.

Часто ко мне обращаются клиенты с вопросом, насколько необходимо установить подобного рода устройства. Я не устаю говорить, что установка приточного клапана на пластиковое окно позволяет создать в комнате комфортный здоровый микроклимат и удалить спертый воздух незаметно для домочадцев. Так, как в любых оконных светопрозрачных конструкциях отсутствует вентиляционный эффект, их стоит оснастить клапанами. Без них будет просто невозможно удалить углекислый газ из помещения, который накопился в комнатах, где постоянно кто-то находится, а также с помощью клапанов возможно понизить уровень влажности, а, следовательно, и разрастание плесени и грибка на откосах. Страшнее последствия постоянного кислородного голодания для человека – ухудшение самочувствия, снижения работоспособности.

Приточные устройства ведь можно не использовать, достаточно регулярно проветривать?

Да возможно конечно, и многие так делают, расскажу о минусах:

  • Постоянно открытая «форточка» — это шум и холод, особенно в холодное время года.
  • Сквозняки Вам обеспечены, поскольку воздушные массы никак не контролируются.
  • Такой вариант идеален, если Вы любите проветривать помещение максимально быстро, приоткрыл окно и максимум уличного воздуха попадает в помещение.

Вывод напрашивается сам.

Недостатки и преимущества

Преимуществами клапанов можно считать:

  • Непрерывный приток уличного воздуха и постоянную циркуляцию воздуха в помещении.
  • Отсутствие сквозняков, что особо важно в детской комнате, где постоянно живет ребенок.
  • Создание правильного микроклимата в комнате, это важно для человека.
  • Отсутствие конденсата, снижение вероятности развития грибка и плесени.
  • Сохранность шумо- и теплоизоляционных свойств конструкции.
  • Простой вариант использования, главное контролировать влажность.
  • Регулируемость, можно впускать больше или меньше воздуха.

Недостатки:

  • Если Вы выбрали механический клапан, его придется регулировать вручную на высоте.
  • Есть вероятность обмерзания зимой, если нет тяги и влажность внутри помещения.
  • Если не установить фильтр, в помещение может попасть пух и пыль.

Что касается регулировки количества доступа воздуха во внутрь помещения, то она зависит от множества факторов: количеств людей в помещении, погоды на улице, температуры в помещении, и скорости оттока воздуха через вентиляцию.

Выбираем клапан правильно

Решив купить приточный клапан в Москве, учитывайте сразу несколько параметров:

  • Материал изготовления – может быть пластик или алюминий. Стоит выбирать его исходя из внешнего вида окна, например, для ПВХ конструкций органично будет смотреться пластиковый вариант, а для алюминиевых – алюминиевый окрашенный в цвет рам, хотя он и идеально подходит к ПВХ и деревянным окнам.
  • Тип установки – он может быть врезным в раму, или накладным сверху оконной коробки, при этом такой накладной уменьшает высоту рамы оконной. А еще есть клапан, который устанавливается в стеклопакет при этом он нужен новый, старый же будет не пригодным.
  • Тип регулировки – ручной вариант значительно дешевле и привычнее, но автоматический – проще и удобнее в пользовании. Самые дешевые вообще идут без регулировки, поэтому, при сильном ветре могут не функционировать, будет сильно задувать.
  • Размер – есть модели, которые попросту незаметны, другие же сильно выделяются. Выбирайте тот, который подходит по Вашему мнению.
  • Наличие шумоизоляции – позволит снизить уровень нежелательного шума в помещении.

Считается, что простыми для самостоятельной установки будут фальцевые и щелевые модели.

знай больше

У вас есть вопросы?

Напишите! Я на связи прямо сейчас!

Подробнее о видах

Бывают такие виды клапанов:

  • Фальцевый – имеет небольшую пропускную способность, не достаточно хорош в отношении шумоизоляции помещения. Чтобы приток воздуха был оптимальный лучше устанавливать по 2 изделия на 1 окно. Неоспоримыми преимуществами данной модели можно считать доступную цену, простой монтаж такого клапана, установка которого не предусматривает демонтаж стеклопакетов, и сверления рам оконных.
  • Врезной – когда в оконном изделии фрезеруются отверстия на улицу и устанавливается с улиц накладка, а внутри сам механизм с фильтром для контроля притока, это оптимальный вариант, для достаточного притока воздуха, можно поставить один на окно при ширине не более 1500мм
  • Щелевой накладной — с размерами от 60мм высотой и шириной на всю длину рамы. Такой изготавливается в виде цельного блока, и устанавливается при установке окна, закладывается в проект оконного проема и комплектации окна. Отличается достойной пропускной способностью. Отличные свойства тепло- и шумоизоляции окна сохранятся, пропускная способность больше чем у фальцевых в 4 раза, в таком варианте я рекомендую клапан VILPE RENSON INVISIVENT он идеально решит поставленную задачу.
  • Щелевой врезной – этот клапан устанавливается в зону самого стеклопакета, при этом старый стеклопакет вынимается и вместо него устанавливается укороченная версия чтобы клапан поместился в зону створки. Идеально такой клапану останавливать на производстве, чтобы стеклопакет был изготовлен заранее, и в таком случае не будет дополнительных расходов. Идеальный клапан в таком случае я рекомендую VILPE RENSON AR 75

Что касается типа управления, то оно может быть:

  • Ручным – зачастую присутствует в дешевых моделях, предусматривает механическую настройку клапана на нужный режим работы при помощи детали, расположенной на корпусе. Регулировка не предусматривает учет микроклимата в помещении.
  • Автоматическим – в таком случае регулировка выполняется встроенным в устройство механизмом, который подключается к умному дому. Все контролируется с помощью датчика внутри помещения — который определит уровень влажности в комнате, соответственно будет контролировать интенсивность поступающего воздушного потока.

На бюджетных вариантах клапанов регуляторы оснащаются ручками для указания открыт клапан или закрыт, а шторка клапана указывает положение которых показывает направление воздуха:

Что учитывать при выборе?

Решив приобрести вентиляционный клапан, учитывайте:

  • Не все клапана можно поставить на уже существующее окно, это нужно диагностировать по фотографии или организовывать платный выезд технолога, по Москве это стоит 2000руб, которые потом учитываются в стоимость работ и материалов
  • Пропускную способность приточного клапана – своего рода производительность устройства. На нее влияет проходное сечение и давление. Числовые показатели не всегда отражают реальную производительность, поскольку показатель давления в них может не учитывать вовсе. Считается, что нормой станет устройство с пропускной способность 20-35 куб.м/ч при 10 Па.
  • Шумоизоляционные свойства – считается, что для комфортного использования окон, это показатель не должен быть меньше 30-35 Дб. Некоторые производители предлагают окна с высочайшими шумозащитными свойствами, тогда и клапана должны соответствовать данным параметрам.
  • Режим рабочей внутренней температуры и влажности – важный параметр, который не даст клапану обледенеть зимой из внутри помещения. Во избежание этого создается тепловой разрыв, то есть от радиатора воздух должен поступать в зону клапана.
  • Тип и легкость настройки – если для Вас важно контролировать уровень поступающего воздуха, выбирайте вариант с функцией регулировки.

Для того, чтобы в помещение не попадала нежелательная пыль и грязь, а также насекомые, производители оснащают некоторые модели фильтрами.

Сравним варианты вентиляции

  • Врезной климатический клапан в окно будет стоить относительно недорого, максимально прост в использовании и монтаже. Их работа беззвучная, но они не способны сохранить исходные параметры шумоизоляции конструкции. Для обслуживания достаточно регулярной чистки – раз в 6 мес. Не стоит мыть их с применением химикалий.
  • Клапан на окно сверху, будет работать исправно, но его особенность заключается в том, что нужно устанавливать его на окно при установке и проектировать за ранее чтобы окно было изготовлено соответствующее по размеру, и у него хорошая шумоизоляция, и высокая стоимость.
  • Стеновой приточный клапан – вариант требует установки с помощью специального инструмента, которым проделывается отверстие в стене. В некоторых вариантах устанавливаются фильтры, которые очищают поступающий воздух. Не дорогой по стоимости, и сложный в установке.
  • Бризер – электрическое мощное устройство, которое включает в себя систему климат-контроля, притока и очистки воздуха. Пропускная способность достойная – до 150 куб.м/ч., а уровень шума очень низкий – 19ДБ. В некоторых моделях может присутствовать функция подогрева воздуха. Такой вариант нельзя установить самому, здесь должен работать специалист с опытом. Стоимость – высокая.
  • Рекуператор – электрический агрегат, который имеет в своей конструкции и вентилятор на приток воздуха и отток его с помещения, с подогревом и фильтрацией. Достойная производительностью боле 120 куб.м/ч. и такой вариант требует тщательно проработки по возможности установки оборудования. Стоимость высокая по самому оборудованию и выполнению работ.

Если Вы живете вдали автомагистрали, промзоны, а в комнате присутствуют не более 2-х человек, можно остановиться на классическом клапане, а если вы рядом с дорогой шумной, то нужно задуматься о более серьёзном оборудовании.

Какие модели сейчас популярны?

Бренды оконных клапанов, которые пользуются популярностью сегодня, представлены в списке

  • Aereco.
  • Air-Box
  • Aquvent
  • Aeromat
  • Climamat
  • Brookvent SM Tip Vent
  • И многие другие есть на оконном рынке

Стоимость брендовых изделий необходимо уточнять индивидуально!

Как установить клапан оконный самому?

Для того, чтобы установить клапан в первую очередь нужно его приобрести, а установить вы сможете самый простой, тот который устанавливается без фрезеровки и разбора оконной конструкции, такой клапан можно приобрести в любом магазине, и цена его от 750руб

Итак, вам понадобиться стремянка, нож (желательно канцелярский), шуруповерт или отвертка. Вам потребуется убрать часть уплотнителя в нижней части открывающейся створки по 100мм высотой, для притока воздуха через неё в зону створки. И так же вверху под сам клапан вырезать и далее по инструкции. Устройства зачастую комплектуются клапанами, уплотнителями, крепежными деталями – всем необходимым для грамотной установки.

Приступим к работе:

  • Резинку нужно обрезать по форме клапана с 2-х сторон.
  • Установить клапан на место выреза уплотнителя
  • Закрепить клапан с помощью саморезов.
  • И все клапан готов к применению

Использование уплотнителя тоньше позволяет создать естественную циркуляцию воздуха, а интенсивность потока регулировать специальной ручкой. Если с клапана сильно дует – то исправить ситуацию можно таким способом, в зоне выреза уплотнителя вставить назад его, но меньшего размера, и таким образом приток будет меньше.

Как установить, если нужно делать фрезеровку?

В некоторых случаях, для монтажа необходимо сделать фрезеровку. Клапан следует расположить вверху рамы, створку нужно демонтировать, предварительно сняв с петель. Лучше делать эту работу в теплое время года, отверстие пропиливая электроинструментом осторожно, исключая вероятность повреждения уплотнителя. Понадобятся сверла 10 и 5 мм, герметик на силиконовой основе, лобзик, шаблон, который позволит правильно разметить место установки.

  • Разметьте место.
  • Просверлите отверстие на одном уровне, соединяя лобзиком в одну плоскость. Получившиеся камеры следует заполнить силиконовым герметиком.
  • Наружную планку также за герметизируйте, приложите к створке и соедините саморезами.
  • Установите внутреннюю деталь.
  • Проверьте прочность крепежа.
  • Установите козырек, зафиксировав его саморезами, а стыки заделайте герметиком.
  • Створку установите на прежнее место, настройте режим работы.

Если же, после установки возникли проблемы, вполне вероятно, что потребуется усовершенствовать систему вентиляции. Клапан не может решить задачу если с вентиляцией есть проблема, он только поможет освежить воздух, сделать микроклимат комфортным при условии, что все идеально работает.

Такую работу лучше доверить профессионалам, клапан стоит не дорого, а вот поврежденное окно может стоит переделки и замены на новое, лучше не рисковать.

Чтобы получить подробную консультацию по притоку воздуха, установке клапанов, и работающей вентиляции нужно просто оставить свой номер телефона в форме заказа обратного звонка на сайте, или обратитесь ко мне удобным для Вас способом: через соцсети, WhatsApp, по номеру телефона 8(906)771-74-64 или написав на почту [email protected] pro

Установка систем вентиляции и приточных клапанов на пластиковые окна, цены в Москве

— качественные комплектующие, диагностика, опытные мастера.



Бесплатная консультация

Зачем менять клапан в окне?

Установка приточного клапана на пластиковое окно — важное условие для продолжительной эксплуатации самой конструкции и нормального воздухообмена в помещении.

Высокий уровень влажности.

Стекла постоянно запотевают.

На подоконниках периодически появляется вода.

Духота даже после проветривания.

Какой вид приточной системы вентиляции выбрать?

Свежий воздух требуется не только для жилых комнат, но и для помещений, где размещено оборудование, хранятся и / или производятся товары. Высокая влажность негативно сказывается на отделке и строительных конструкциях: появление плесени, грибка, коррозии.

Наша «Фабрика Окон» предлагает монтаж приточной вентиляции нескольких видов:

  • Блок четырехступенчатого открывания створок (поворотные, откидные, поворотно-откидные).
  • Оконный профиль с опцией самовентиляции.
  • Вентиляционные клапаны.

Каждый вид вентиляции имеет свои плюсы и недостатки. Для микропроветривания можно использовать гребенку. Но такой способ не подойдет для зимы. Через щель могут проникнуть внутрь пыль и уличный шум.

Самовентиляция эффективна для помещений, расположенных на нижних этажах. Окна с широким профилем обойдутся дороже, чем со стандартным.

Оптимальное решение — установка клапанов на пластиковые окна. Система позволит быстро и эффективно проветрить комнату. Клапаны не требуют контроля, не впускают внутрь шум, пыль и грязь, помогут очистить воздушный поток от газовых примесей.

Установить приточный клапан можно в уже готовое окно или во время монтажа новой конструкции.

Конструкция оконных приточных клапанов — это специальное отверстие (щель). Она может открываться автоматически или вручную.

Для пластиковых окон используют три вида клапанов:

  • Накладные. Преимущества: высокая производительность. Применение: производственные и складские помещения.
  • Фальцевые. Преимущества: экономичность, не влияют не тепло- и шумоизоляцию. Применение: жилые дома, офисы.
  • Щелевые. Плюсы: подходят для уже установленных окон, обеспечивают эффективный воздухообмен, не портят внешний вид. Использование: квартиры, коттеджи, офисные помещения.

Наша «Фабрика Окон» нашла собственное решение, как сделать вентиляцию окон эффективной и безопасной. Для этого мы оснастили оконные конструкции клапанами щелевого типа SmartBox. Инновационная разработка нашей компании позволяет создавать благоприятный микроклимат в каждом современном доме.

Олег Павличенко

Руководитель
отдела сервиса

Бесплатная консультация

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

Как обеспечить вентиляцию?

Для нормального воздухообмена в доме должна быть предусмотрена приточно-вытяжная вентиляция. Но установка полноценной системы может обойтись в круглую сумму. Что сделать в такой ситуации? Существует недорогое решение — оконная вентиляция:

  1. Позволит проветривать помещение при закрытых окнах.
  2. Обеспечит эффективный воздухообмен без вторжения злоумышленников.
  3. Не испортит внешний вид ПВХ-окна.
  4. Устанавливается в новые и уже готовые конструкции.

Увеличивает ли клапан расход тепла?

Система оконной вентиляции не только поддерживает нормальный уровень влажности, предотвращает появление плесени и грибка, но и обеспечивает экономный расход тепла благодаря автоматической регуляции. Поэтому не стоит бояться, что с заменой клапана на окне в комнате станет холоднее.

Бесплатная консультация инженера

Заказать звонок

Фотогалерея работ

В фотогалерее вы можете посмотреть на готовые работы: квартиры, загородные дома и дачи, офисы, административные и общественные здания. Независимо от объекта назначения, везде требуется качественная вентиляция.

Посетив ближайший офис, вы также сможете убедиться в высоком качестве наших профилей и стеклопакетов. Менеджеры покажут образцы готовой продукции, помогут определиться с выбором и оформят заказ.

Уплотнитель может быть не только черным, но и других цветов (серый, белый, разноцветный).

Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis. Gravida ultrices et mi. Gravida ultrices et mi. Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis.

Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis. Gravida ultrices et mi. Gravida ultrices et mi. Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis.

Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis. Gravida ultrices et mi. Gravida ultrices et mi. Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis.

Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis. Gravida ultrices et mi. Gravida ultrices et mi. Eget semper lectus pellentesque turpis elit sapien, porttitor sed quis.



Работаем
с 2004 года.



Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

906

новых
клиентов
в июне.

90%

клиентов очень
довольны нашей работой.

6%

клиентов довольны
нашей работой.

Заменяем продукцию любых производителей

Наша «Фабрика Окон» устанавливает клапаны вентиляции на профиле любых производителей, включая деревянные и алюминиевые конструкции. Перед монтажными работами специалист проведет диагностику и подберет оптимальное решение для вашего окна.

Клапаны от производителя обладают следующими преимуществами:

  • Обеспечивают комфортный микроклимат для работы, отдыха и сна.
  • Используются зимой. Не пропускают холод внутрь и не выпускают тепло из комнаты
  • Соответствуют допустимому уровню шума. Звуки с улицы не будут беспокоить вам.
  • Регулируются автоматически, вручную. Можно установить клапан с комбинированным типом регулировки.
  • Монтируются в уже существующую систему или изготавливаются под заказ с новым окном.
  • Имеют гарантию от 12 месяцев.

Бесплатная консультация

Стоимость работ

Сколько будет стоить клапан, зависит от следующих факторов:

  • Куда устанавливается система вентиляции: новое или старое окно.
  • Вид профиля: пластик, дерево, алюминий.
  • Объем и сложность работы.

На элементы приточной вентиляции установлена более высокая цена. Стандартный блок четырехступенчатого проветривания обойдется дешевле, чтобы его поставить потребуется и меньше времени.

Здесь представлен примерный прайс на стандартные работы.

Стандартные работы



Диагностика оконной системы

Бесплатно

Смазка уплотнителя

400p/шт

Замена уплотнителя

450p/проем

Замена экструдированного уплотнителя

750p/проем

Техническое обслуживание 2 раза в год

4800p

Рекомендуемые работы



Регулировка

700p

Замена фурнитуры

1150p

Установка дополнительных аксессуаров

150p

Установка детских замков

500p

Замена стеклопакетов на энергосберегающие

900p

Профилактические работы



Смазка фурнитуры

700p

Смазка уплотнителя

400p

Очистка фурнитуры

1350p

Очистка, смазка и переборка фурнитуры в комплексе

1650p

Проблема:
треснуло стекло

от 900 p

Заказать

Проблема:
уплотнитель изношен

от 450 p

Заказать

Проблема:
поломка, слабый прижим

от 600 p

Заказать

Проблема:
подоконника нет или повреждён

от 950 p

Заказать

Пластиковые окна в Москве

Рады видеть вас в наших офисах в Москве и Московской области.

Адреса и время
работы

Бесплатная консультация инженера

К вам приедет не просто замерщик, а настоящий специалист по подбору остекления.

Произведёт замер, ответит на все ваши вопросы, даст рекомендации по остеклению именно вашего дома — и всё это в удобное для вас время и абсолютно бесплатно!

Заказать звонок

Вентиляционные приточные клапаны Air Box для окон ПВХ

Air box — доступное решение проблем воздухообмена.

Вентиляционные приточные клапаны для окон ПВХ.

Естественный приток

В подавляющем большинстве многоквартирных домов старого жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха будет осуществляться через неплотности оконных притворов.

Проблемы

при установке герметичных окон ПВХ нарушается нормативный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Нормативный приток

Приточные устройства-клапаны Air-Box позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ. Именно поэтому применение оконных клапанов в современном строительстве стало обязательным.

Специалистам оконного бизнеса хорошо известны проблемы, связанные с нарушением воздухообмена в помещении при установке современных герметичных окон. Решение зачастую требует применения дорогостоящих устройств и значительных затрат на их монтаж и обслуживание, что в свою очередь не позволяет решать проблему в массовом порядке.

Проблемы и их решения

Простота и доступность

Производимые компанией Air-Box приточные устройства — климатические и вентиляционные оконные клапаны, имея незначительную стоимость и простоту монтажа, являются наиболее доступным средством восстановления воздухообмена, не допускают снижение качества воздуха, повышения относительной влажности в помещении, приводящей к выпадению конденсата и образования плесени, которая не только портит и разрушает внешний вид помещения, но и неблагоприяно влияет на здоровье человека.

Применение современных окон породило ряд проблем, связанных с нарушением вентиляции в помещении, так как их высокая герметичность исключает приток свежего воздуха, что приводит к повышению влажности в помещении, образованию конденсата и плесени. Для решения этих проблем необходим специальный приточный клапан.

Вентиляционные клапаны

Герметичное окно, в котором установлен вентиляционный клапан не только будет постоянно обеспечивать помещение свежим воздухом, но и надёжно защитит от уличного шума. Такой клапан для окон, или проветриватель, обеспечит нормируемый приток воздуха, который не создаёт сквозняков, предотвращает окна от запотевания и образования конденсата.

Компания «Светлый Мир» является производителем современных, надёжных, высокоэффективных и недорогих вентиляционных клапанов. Монтируется такой оконный клапан на раму или створку, он не портит внешнего вида окна и предохраняет его от запотевания. Климатический клапан создаёт комфортный микроклимат, не переохлаждая комнату, а его конструкция такова, что с притоком воздуха уличная пыль не попадает в помещение.

Приточный оконный клапан Air-Box Comfort

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны).

  • Удаление воздуха в атмосферу происходит через вытяжные устройства — решетки, расположенные в  верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная).
  • В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом.
  • Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort — одно из наиболее доступных решений воздухообмена.

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

Принцип работы приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.



Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.











{spoiler=ПОКАЗАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ}









Тип монтажа без фрезеровки сверху на створку
Производительность До 31 м3
Регулировка Ручная
Снижение звукоизоляции от транспортного шума RA оконных блоков при установке клапана, не более 1-1,5 дБА
Снижение приведенного сопротивления теплопередаче оконных блоков при установке клапана, не более 0,01 м2 С/ВТ
Габаритные размеры комплекта (ШхГхВ), мм 350×42,5×8,5
Цвет белый, RAL по заказу
Материал АБС, ПВХ

Комплектация:

  • Клапан — 1 шт.
  • Уплотнитель №1 350 мм — 2 шт.
  • Саморезы d 3,5 мм — 3 шт.

{/spoilers}

Клапаны приточной вентиляции

Клапан приточной вентиляции позволил безболезненно устранить недостаток, который одновременно является и одним из главных достоинств пластиковых окон. Речь идет об абсолютной герметичности этих популярных конструкций.

Как показала практика, отсутствие постоянной микровентиляции существенно ухудшает микроклимат во внутренних помещениях, провоцирует обильное выпадение конденсата с последующим появлением грибка с плесенью на откосах и прочих элементах оконной конструкции. Получается, что созданием пластиковых окон люди решили одни проблемы и тут же создали себе другие.

До изобретения приточных клапанов вопрос решали путем установки вентиляционных систем или обычным проветриванием через створки. Однако первый вариант достаточно дорогой и не всегда технически осуществим, а второй – неудобен и приводит к ощутимым теплопотерям в осенне-зимний период. В такой ситуации клапаны на пластиковые окна оказались настоящим спасением. Благодаря им владельцы конструкций из ПВХ профилей смогли за разумные деньги обеспечить бесперебойный процесс естественного воздухообмена между улицей и внутренними помещениями.

Преимущества и недостатки клапанов приточной вентиляции

Основное достоинство этого устройства – возможность за адекватную стоимость улучшить микроклимат о внутренних помещениях и исключить появление грибка с плесенью, вызванное запотеванием окон. Однако в некоторых случаях приточный клапан может иметь ряд недостатков, которые не следует считать визитной карточкой всех клапанов. Скорее они являются следствием неразумной экономии и выбора неправильной модели, что может привести к следующим проблемам:

  • снижает уровень тепло- и звукоизоляции окон;
  • может поломаться в сильные морозы вследствие образования наледи;
  • доставляет неудобства при эксплуатации;
  • не обеспечивает достаточный объем притока свежего воздуха.

Сравнивать достоинства клапанов приточной вентиляции и функции микрощелевого проветривания некорректно. Каждое из устройств выполняет схожие, но разные задачи. В идеале окна должны быть оснащены этими двумя системами. Кроме того, глухие конструкции не могут иметь функцию микрощелевого проветривания, поэтому циркуляция воздуха обеспечивается только при помощи интеграции правильно подобранного клапана.

Виды клапанов приточной вентиляции

С момента изобретения этих компактных и эффективных устройств было разработано несколько их модификаций. На текущий момент серийно производятся и продаются 3 вида клапанов приточной вентиляции:

  1. Клапан накладного типа – устройство с высокой пропускной способностью и достаточно низкой популярностью среди заказчиков и монтажников. Отсутствие спроса на эту модификацию обусловлено наличием проблем при их интеграции, а также снижением уровня звуко- и теплоизоляции конструкций из ПВХ-систем. Обычно такой приточный клапан на пластиковые окна устанавливают в процессе их изготовления, поскольку для такого монтажа необходима адаптация рамы. В виду высокой пропускной способности эти устройства чаще всего используются на производственных объектах.

  2. Щелевой приточный клапан – представляет собой широкий канал в створке окна, который закрыт с 2 сторон наружным и внутренним блоками. Свежий воздух во внутренние помещения поступает через 12-16 миллиметровую щель, а интенсивность потока регулируется при помощи внутреннего блока. Интеграция такой системы может быть выполнена непосредственно на объекте, и в процессе установки не потребуется демонтаж отдельных элементов оконной конструкции или извлечение стеклопакета. Благодаря наличию наружного блока обеспечена защита от проникновения с улицы насекомых и грязи. Клапаны этого типа имеют хорошую пропускную способность.

  3. Фальцевые клапаны – популярные недорогие модели, имеющие простую технологию монтажа. Они врезаются в раму оконного блока, и их установка также может быть выполнена без проведения демонтажа отдельных элементов оконной конструкции. К недостаткам таких устройств относят их относительно низкую пропускную способность, поэтому при выборе такой модификации иногда рекомендуется врезать в раму 2 прибора. Кроме того, иногда установке могут помешать откосы, которые избыточно заведены на раму. Фальцевый клапан врезается в профиль в зоне над камерой с армированным вкладышем, и этот момент должен быть учтен при выборе устройства. Делать вырез в стальных усиливающих профилях, больше о которых можно прочитать на ОкнаТрэйд, очень сложно и в целом не рекомендуется, так как это может нарушить жесткость всей конструкции.

Чаще всего потребители отдают предпочтение фальцевым или щелевым клапанам. Это связано с возможностью монтажа на уже эксплуатируемых оконных конструкциях. Такие устройства имеют функции регулировки, которая может быть:

  • механической;
  • гигромеханической.

Модификации первого типа регулируются вручную при помощи задвижек и рычагов. В гигромеханических клапанах интенсивность подачи свежего воздуха изменяется в автоматическом режиме. Для этого такие модели оснащаются специальными датчиками, которые контролируют температуру и влажность во внутренних помещениях.

Другие критерии выбора приточных клапанов

На выбор модели приточного клапана оказывают влияние не только простота монтажа и способ регулировки. При покупке этих изделий рекомендуется обращать внимание на следующие параметры:

  • температурный режим эксплуатации – некоторые модели в сильный мороз не работают;
  • производительность устройств – минимально допустимый объем притока свежего воздуха диктуют габариты внутренних помещений;
  • уровень шумоизоляции – разные модели даже одного вида приточных клапанов могут иметь отличающиеся показатели этого важного параметра.


При выборе моделей с гигромеханической регулировкой рекомендуется отдавать предпочтение клапанам с вынесенными датчиками, поскольку показания влажности и температуры возле окна не могут объективно отражать состояние микроклимата во всей комнате.

зачем нужна и как работает приточная вентиляция окон ПВХ


Вентиляция на пластиковые окна помогает обеспечить воздухообмен, препятствующий образованию конденсата, и приток свежего воздуха с улицы для комфортного микроклимата в помещении.

Почему важна оконная вентиляция


Правильная вентиляция в квартире с пластиковыми окнами обеспечит:


  • быстрое удаление лишней влаги, которая образуется при влажной уборке, приготовлении пищи, водных процедурах;


  • отсутствие конденсата на стеклопакетах, распространения плесени и грибка, которые не только портят внешний вид откосов, подоконников и других конструкций, образуя сложноудаляемые черные пятна, но и оказывают пагубное влияние на здоровье жильцов квартиры.


Вентиляция в окнах ПВХ изначально отсутствует, так как правильно установленная конструкция, в отличие от деревянных оконных блоков старого образца, полностью герметична. В связи с этим производители светопрозрачных конструкций предлагают различные решения для постоянной подачи в помещение свежего воздуха.

Какая бывает вентиляция


Естественная вентиляция происходит из-за разницы давления теплого воздуха в помещении, и холодного — на улице. Такой способ воздухообмена подходит для зимнего времени года. При механической вентиляции разница давлений для обмена воздуха между улицей и помещением создается механическими устройствами — вентиляторами. В обоих случаях требуются исправная вытяжка, через которую происходит удаление комнатного воздуха, и какое-либо устройство, обеспечивающее доступ уличному воздуху в квартиру на замену удаляемого. Самым простым из таких устройств является оконная створка, но есть и более продвинутые.

Микрощелевое проветривание


Микровентиляция осуществляется при наличии поворотно-откидного механизма, с помощью которого створка фиксируется в режиме «микропроветривание» — она почти полностью закрыта, присустствует лишь небольшой зазор между рамой и створкой.


Проветривание окон в таком режиме имеет несколько существенных недостатков:


  • невозможность отрегулировать силу воздушного потока;


  • заметное понижение температуры в помещении в морозы всего за пару часов;


  • риск простудиться на сквозняке и холоде;


  • резкое снижение шумозиоляции.

Приточные клапаны


Для регулируемого воздухообмена в помещениях устанавливают пластиковые окна с вентиляцией — встроенным приточным клапаном. Если ПВХ-окна не были укомплектованы вентиляционной системой, можно установить приточный клапан.


Клапан приточной вентиляции состоит из двух блоков — уличного и комнатного, их необходимо вмонтировать в верхнюю часть створки со стороны комнаты и верхнюю часть рамы со стороны улицы. Для этого придется вырезать в профиле отверстия под установку. Бывают клапаны и в одном блоке, они врезаются в раму целиком. Выполнение подобных работ лучше доверить профессионалам.


В случаях, когда устанавливается вентиляция окон своими руками, лучше выбрать устройство, работающее через уплотнительные контуры. Клапан такой конструкции проще монтировать, так как не требуется вырезать монтажные отверстия в профиле. Устройство устанавливается на створку сверху в зоне уплотнителя, а соответствующий участок уплотнителя при этом удаляется. Некоторые модели позволяют регулировать интенсивность воздушного потока.

Приточный клапан на пластиковые окна


Приточный клапан (диффузор) — самое распространенное устройство для обеспечения вентиляции ПВХ-окон. Системы отличаются не только способом монтажа, но и режимом работы.

Как работает приточный клапан на окнах ПВХ


По типу работы различают три вида диффузоров:


  • гигрорегулируемый — укомплектован полиамидной лентой, которая меняет длину при изменении уровня влажности, запуская дроссельную заслонку, регулирующую воздушный поток;


  • диффузор давления — принцип работы основан на разнице давления в помещении и на улице: при высоком давлении такой клапан уменьшает количество поступающего с улицы воздуха, при низком — увеличивает;


  • воздушный клапан с ручным управлением — такие модели предназначены для самостоятельной произвольной регулировки воздушного потока.

Преимущества и недостатки клапанов


Приточные клапаны лучше подходят для проветривания и организации воздухообмена в отличие от постоянно открытой на режим микропроветривания створки. Постоянно приоткрытая створка приводит к выхолаживанию помещения в морозы, делает окно уязвимым для злоумышленников, опасна для детей — малыша нельзя оставлять в комнате с открытым окном без присмотра.



Некоторые модели клапанных систем укомплектованы фильтрующим элементом. Фильтр не препятствует подаче свежего воздуха, задерживает пыль и пыльцу растений.


Любой клапан приточной вентиляции для пластиковых окон пропускает с улицы не только свежий воздух, но и шум. Кроме того, при температуре за окном ниже –15°C заслонка клапана часто переохлаждается и перестает функционировать из-за намерзания на ней конденсата.

Дышащие окна EXPROF Aero


Патентованная разработка производителя профиля EXPROF помогает обеспечивать оптимальный микроклимат в помещении и качественный воздухообмен даже при полностью закрытых створках.


Дышащие окна EXPROF Aero имеют встроенную систему внутрипрофильной приточной вентиляции. Она представляет собой длинный канал-воздуховод в оконной раме. Двигаясь по нему вдоль всего периметра окна, воздух прогревается — можно находиться рядом с окном, не боясь простудиться. Такое «теплое» проветривание также позволяет избежать теплопотерь, сохранить комфортную температуру в помещении даже в самые суровые морозы, а владельцам автономных отопительных систем — сэкономить на отоплении.


Другие преимущества дышащих окон EXPROF Aero:


  • Шумозащитное проветривание. В отличие от вентклапанов системы внутрипрофильной вентиляции не пропускают шум, а значит, в сочетании с «тихими» стеклопакетами, способны обеспечить высокий уровень шумоизоляции.


  • Эффективная профилактика запотевания окон. Внутрипрофильная вентиляция в сочетании с толстой рамой устраняет две главные причины появления конденсата — нарушенный воздухообмен и переохлаждение оконных поверхностей.


  • Надежность и бесперебойная работа. Системе Aero не страшны ни морозы, ни ураганный ветер, она работает безотказно и без сквозняков вне зависимости от погодных условий.


  • Большой выбор цветов и широкий ценовой диапазон. Система внутрипрофильной вентиляции интегрирована в недорогие профили AeroTherma, теплые AeroProfecta, премиальные AeroExperta и элитные AeroSuprema.


Калькулятор на сайте производителя поможет оценить расходы на установку дышащего окна. В этом же разделе можно сформировать и отправить заявку на расчет стоимости конструкции.

Приточно-вытяжной клапан пластиковых окон. Установка клапана приточной вентиляции в пластиковые окна своими руками

За последние 10 лет пластиковые окна стали очень популярными благодаря своим хорошим тепло- и звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда при естественной вентиляции неоднозначно работают стеклопакеты. При использовании микро- или макро-вентиляции в помещении либо не будет достаточно свежего воздуха, либо появятся сильные сквозняки.Решение проблемы есть — приточный клапан для пластиковых окон. Устройство способно обеспечить хорошую циркуляцию кислорода в помещении без нарушения герметичности стеклопакета без открытия оконной рамы.

Разновидности и способ применения

Оконные клапаны делятся на несколько типов, в зависимости от способа работы и способа установки. На строительном рынке встречаются следующие разновидности.

Подающий клапан щелевой

Эта опция может быть автоматической или механической.Подача свежего воздуха осуществляется через небольшой патрубок размером 17-40×1,2-1,6 см. В конструкции может быть 2 блока — внешний всасывающий и внутренний регулирующий.

Есть еще устройства комбинированного типа. Главное преимущество щелевых клапанов на окнах — простота установки. Для установки этого устройства не требуется нарушать целостность блоков.

Клапан на пластиковом окне создает проход для свежего воздуха за счет швов в оконном блоке.

Этот вариант отличается пониженной степенью пропускной способности, повышенным уровнем шумоизоляции и невысокой стоимостью. Также к плюсам можно отнести отсутствие необходимости демонтировать каркас для установки устройства.

Устройство потолочное оконное

Верхний приточный клапан, устанавливаемый на окно, отличается большим расходом воздуха и общими недостатками. Устройство помогает снизить звукоизоляционные и теплоизоляционные свойства оконного блока; его нельзя монтировать на готовые окна.

Как правило, в производственных помещениях применяется закрывающийся вентиляционный клапан на рамах.

Сделайте правильный выбор

Для того, чтобы приточный клапан для пластиковых окон смог создать в помещении максимально подходящий микроклимат, при его выборе нужно обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов по устранению ошибок:

  1. Для обеспечения необходимых характеристик воздухообмена он должен работать на притоке уличного воздуха с параметрами более 30 м 3 / ч на человека.
  2. Устройство не должно ухудшать звукоизоляционные свойства окна. Оптимальный показатель — 30-35 дБ.
  3. Возможность применения в зимнее время года. Чтобы устройство не замерзало во время морозов, в его конструкции предусмотрен «тепловой разрыв». За эту функцию отвечает специальная пластиковая деталь, которая установлена ​​внутри корпуса.
  4. Способы настройки. На рынке существуют варианты с механическими, автоматическими или комбинированными методами управления.
  5. Способ установки конструкции. Одни вариации могут быть вмонтированы в готовое окно, другие устанавливаются еще на этапе изготовления оконных рам.

Не рекомендуется выбирать продукт, не имеющий возможности регулировки. Эта функция очень важна для создания наиболее оптимального микроклимата в помещении независимо от ее назначения.

ВИДЕО: Как проветрить комнату с полностью закрытыми окнами ПВХ

Способы установки

Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

Как установить проточный элемент с дополнительной перфорацией:

  1. Подготовьте необходимые детали и инструменты. Для работы вам понадобится дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметик, шпатлевка, линейка.
  2. Сделайте разметку на верхней створке рамы, это делается внутри и снаружи окна.
  3. По нарисованному шаблону проделайте несколько сквозных отверстий размером 0,5-1 см. Они станут основой для перфорации большего размера, поэтому по этой разметке просверлите отверстия до параметров 1 см.Края зашлифовать наждачной бумагой.
  4. Монтажная деталь клапана устанавливается на крышку перекрытия створки с помощью саморезов. Но элемент предварительно обрабатывают герметиком.
  5. На наплавке оконной рамы фрезеруются пазы по параметрам шаблона. Наружная зона каркаса оснащена внешней частью воздухозаборника и специальным козырьком, это предусмотрено упаковкой. Крепление осуществляется саморезами, после чего обрабатывается герметиком.
  6. Внутренняя часть устройства устанавливается на штангу с помощью защелок и зажимов.

В этом случае порядок действий будет следующим:

  1. В процессе вам понадобится отвертка Phillips, нож, карандаш, линейка.
  2. Из нахлеста рамки удален небольшой сегмент пломбы, равный размерам питающего элемента. На это место приклеивается специальная прокладка из комплекта устройства.
  3. В пазы уплотнительного материала устанавливаются 3 заглушки «зонтиком» вниз.Сам клапан крепится поверх оконной рамы на створках с помощью скоб.
  4. В разъем между скобами наклеен уплотнительный материал.

Этот вариант предполагает работу через зазор, образованный между устройством и уплотнением.

Как создать и поддерживать структуру

Приточные вентиляционные клапаны для окон ПВХ имеют автоматическую или механическую регулировку. В первом случае устройство дополняется автоматическим датчиком, отвечающим за регулирование гигро.При понижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении он будет увеличиваться.

Что касается механического, а точнее ручного способа управления, здесь можно допустить некоторые ошибки. В случае неверного определения конструкция замерзнет или переохладится помещение. Поэтому перед применением необходимо изучить инструкцию по эксплуатации.

Очищать прибор от пыли требуется 1 раз в полгода. Козырек и корпус протираются влажной микрофиброй.Этого достаточно, чтобы устройство нормально работало.

Не рекомендуется использовать для чистки агрессивные химические вещества. Также не используйте воду под высоким давлением. Если в доме запланированы ремонтные работы, необходимо прикрыть вентиляционное устройство.

Самостоятельная установка приточного элемента в инструкции по эксплуатации окон не предусмотрена. Любые отверстия в оконной раме аннулируют гарантию производителя.

На основании отзывов пользователей следует сделать вывод, что воздушный клапан для пластиковых окон — необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

Обзор популярных марок

Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, мало кто занимается производством приточной арматуры. Из тех, что сегодня представлены в России, можно выделить:

Рассмотрим каждый из них подробнее.

Немецкие клапаны производства Siegenia хорошего качества, но большие по размеру. При установке они закрывают часть окна, что в целом неудобно.

Продукция Rehau на порядок лучше и меньше по размеру — клапаны регулируются автоматически, работают бесшумно и могут использоваться в окнах разных размеров — от стандартных до мансардных.

Aereco от Homearea считается безусловным лидером в этом сегменте как по качеству (мы уделяем особое внимание морозостойкости), так и по цене — по сравнению с аналогами эти впускные клапаны дешевле. Но самое интересное, что работа ведется автоматически, в зависимости от влажности в помещении, с полным сохранением звукоизоляционных свойств.

Вся продукция Homearea чувствительна к влаге и регулируется в зависимости от влажности в помещении. Aereco монтируется двумя способами, в зависимости от подачи воздуха — вертикальным или горизонтальным. Работает в комфортных условиях — легкая вентиляция и автомат.

Для удобства выбора производитель разработал сразу 3 товарные линейки:

  • Комфорт предусматривает разные способы монтажа — с фрезеровкой и без;
  • Comfort-S для окон без створки для вентиляции;
  • Регель-воздух для различных типов окон и предназначен для пассивной вентиляции помещения.

Климатический клапан Regel-air — универсальный, адаптированный ко всем типам. Преимущество перед аналогами — незаметность при закрытой створке — она ​​монтируется скрытым способом — и полное сохранение звукоизоляции при прямом проветривании.

Цены

Как отмечалось ранее, приточные клапаны Aereco производства Homearea (Франция) являются лучшими в своем сегменте. Принцип работы такого устройства основан на изменении (увеличении или сужении) проема прохода с учетом влажности в помещении и температуры.

Air-Box Regel-Air стоит в разных магазинах 480-510 рублей, для оптовиков есть хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

Air-Box Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь однозначно рекомендуется покупать козырек вместе с клапанами, стоимость которого от 100 руб. и выше.

Клапаны

Rehau стоят около 50 евро, Siegenia — 35-40 евро.

Если вы заметили, что на окнах стал появляться конденсат, пора покупать приточную арматуру.При выборе подходящего варианта обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ монтажа. Если все сделано правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

ВИДЕО: Как сделать простейшую приточную вентиляцию в доме

Скрыть

Пластиковые окна довольно популярны, так как отлично переносят непогоду, противостоят холоду, изолируют шум с улицы, имеют привлекательный внешний вид.Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон — важная функция, пренебрегать которой нельзя.

Почему в комнате может быть душно?

Ознакомьтесь также с принципами работы, какими характеристиками обладает и где можно заказать.

Решение проблемы с вентиляционным клапаном

Для удобной вентиляции помещения летом достаточно простого монтажа.

Защита от замерзания клапана

У

вентиляция тоже может иметь отрицательные стороны, особенно если неправильно подойти к ее организации: например, окна могут начать мерзнуть.Чтобы этого не произошло, необходимо правильно отрегулировать вентиль, не закрывать до конца, если температура наружного воздуха ниже нуля. В таком положении прибор будет прогреваться теплым воздухом из комнаты и окна не промерзнут.


Если необходимо закрыть вентиль, полностью заделать зазор со стороны улицы, через который подается холодный воздух. Сделать это можно при помощи скотча. Главное, убедиться, что отверстие надежно закрыто и не осталось зазоров.

Некоторые владельцы квартир опасаются устанавливать вентиляционный клапан, так как опасаются, что в комнате станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это связано с небольшим размером щели для клапана, тем более что на ночь его можно закрыть.

Оконный выпускной клапан установлен на створке

Насколько эффективен подающий клапан?

Стоит учесть такую ​​особенность клапана: не только подает в помещение свежий воздух, но и охлаждает его, поэтому нужно быть готовым к тому, что температура в помещении станет несколько ниже.Если в вашем доме не самое мощное отопление, но все же хочется установить вентиляцию, можно рассмотреть модель клапана, способную нагревать поступающий в комнату воздух. Технически это более сложное устройство, поэтому его цена будет намного выше.

Такой элемент удобен тем, что не придется распиливать конструкцию. Ставится на место обычного. Это практичное решение позволит подавать свежий воздух, не влияя на внешние характеристики конструкции.В остальном принцип его работы аналогичен рассмотренной выше модели.


Для комфортного микроклимата в доме необходим свежий воздух, который может быть обеспечен за счет приточного клапана. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.


Плесень на откосах, духота и «плачущие» окна — последствия герметичности современных пластиковых окон. Проблемы решаются установкой вентиляционного клапана на пластиковые окна.

Клапаны приточной вентиляции для окон ПВХ монтируются в верхней части оконной створки, обеспечивая приток воздуха в помещение. Особая конструкция вентилируемых окон не пропускает уличный шум, обеспечивая тишину и покой, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластика и дерева.

Имея определенные навыки и используя нашу инструкцию, вы сможете организовать приточную вентиляцию пластиковых окон своими руками.

Как работает подающий клапан

Правильно обустроить оконную приточную вентиляцию можно только понимая механизм ее работы. Это особенно важно, так как для установки самой распространенной конструкции клапана необходимо будет вырезать в окне отверстие шириной 1 см и длиной около 30 см. По окончании работы закрывается гидроблоком. Снять вентиль не получится, чтобы не открыть вентиляционную прорезь на оконном профиле.

Приточный клапан для окон ПВХ является частью пассивной вентиляции.Холодный воздух засасывается в комнату и выталкивает более теплый воздух в вытяжные вентиляционные каналы. Движение обеспечивается за счет перепада давления, поэтому естественная вентиляция работает при температуре наружного воздуха менее +5 градусов. Летом пассивная вентиляция будет работать только с принудительной тягой.

Таким образом, для работы приточного клапана необходимы следующие условия:

  • В квартире должна быть действующая естественная вытяжная вентиляция. Чтобы проверить его работу, следует закрыть дверь в квартиру, открыть окно в комнате как можно дальше от вентиляционного канала и прикрепить к решетке лист бумаги.Если он держится, то с капюшоном все в порядке. Даже когда вытяжка плохо тянется, клапан немного улучшит состояние воздуха в квартире, но КПД его будет невысоким;
  • Температура воздуха на улице меньше +5 градусов;
  • Между комнатами в квартире должен быть свободный воздухообмен. То есть двери открыты или под ними есть щели шириной 2 см. Можно сделать вентиляционные отверстия в нижней части дверей общей площадью 130 кв. См для дверей ванных комнат и 200 кв.посмотреть на кухню;
  • Для предотвращения утечки воздуха из подъезда входная дверь должна быть максимально закрыта.
  • Многие владельцы опасаются обмерзания приточного вентиляционного клапана для окон ПВХ. Ведь при неправильной настройке клапана приточной вентиляции явление возможно. Об этом свидетельствуют многочисленные отзывы владельцев пластиковых окон. В сильные морозы нельзя закрывать задвижку полностью.

    Тогда он будет прогреваться теплым воздухом из помещения и исключено обледенение пластикового окна с вентиляцией.

    Если необходимо полностью закрыть вентиляционный клапан, зазор для подачи воздуха герметизируется снаружи. Щель закрывается очень аккуратно, обеспечивая полную герметичность.

    А вот увеличения шума в квартире после установки на пластиковом окне клапана приточной вентиляции пугаться не стоит. Зазор для подачи воздуха очень маленький, поэтому немного снизится звукоизоляция, что подтверждают отзывы о клапанах приточной вентиляции для пластиковых окон.

    КПД клапана подачи

    Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить зря деньги, перед покупкой клапана проверьте ожидаемый эффект от операции.

    Снимите уплотнитель с верхней части створки. Его не нужно резать, просто оставьте висеть. Чтобы уменьшить поток воздуха, наденьте на место кусок резинки. Оставьте окно в таком состоянии на несколько дней. Обратите внимание на следующие параметры:

    • комнатная температура;
    • наличие конденсата на стекле;
    • , есть ли уличный шум;
    • есть черновик.

    После эксперимента пломба вставляется на место.

    Кстати, температура воздуха в помещении после установки вентиляционного клапана на пластиковые окна будет ниже. Ведь в комнату проникает холодный уличный воздух. Если в квартире отличное отопление, хозяева даже не заметят разницы в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана на пластиковое окно и задуматься о приобретении приточного узла с подогреваемым воздухом.

    Необходимость приточной арматуры на пластиковые окна

    Есть хозяева, предпочитающие тепло свежему воздуху. И они ошибаются. В Америке и Европе, использующих пластиковые окна 30 лет, существует термин «синдром нездорового здания». Это относится конкретно к герметичным зданиям с плохим воздухообменом. Находиться в таких помещениях вредно для человека. По данным ВОЗ, от болезней, вызванных плохим качеством воздуха в помещениях, ежедневно умирают 5000 человек. Это внутренний воздух, а не загрязненный уличный воздух! В Америке до 30 тысяч человек в год умирают от болезней, вызванных повышением концентрации радона в квартирах.Газ выделяется из земли, строительных материалов и скапливается в домах, не оборудованных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приспособлений.

    Кондиционер не заменяет вентиляцию пластиковых окон!

    Приточная оконная ручка

    Вентиляционный клапан для пластиковых окон устанавливается вместо штатной ручки. Многие владельцы окон ПВХ не желают устанавливать приточные вентиляционные клапаны, выступающие за створку.Для них создано удобное решение, позволяющее проветривать комнату, не нарушая внешний вид.

    Преимущества оконной вентиляции в виде ручки клапана:

    • Вентиляционный клапан находится в том месте, где на пластиковом окне обычно появляется конденсат. Клапан создает естественное движение воздуха, что особенно актуально в холодное время года;
    • Комбинация ручного клапана и вытяжной системы вентиляции создает здоровый микроклимат в помещении, удаляет лишнюю влагу;
    • Клапан приточной вентиляции в виде ручки для пластиковых окон — проходной конструкции.По законам физики, проникая в теплое помещение, холодный воздух не создает конденсата. То есть клапан зимой не промерзнет;
    • Клапан оснащен воздушным фильтром, который не пропускает пыль в помещение. Фильтр меняют каждые полгода.

    О клапане приточной вентиляции в форме ручки пока мало отзывов, потому что это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя приточным устройствам для металлопластиковых окон.Эта конструкция также подходит в качестве вентиляционного клапана для алюминиевых окон.

    Установить клапан вентиляции пластикового окна своими руками несложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все застежки в комплекте.

    Установка приточного клапана на окно своими руками

    Приточный вентиль можно установить на пластиковое окно самостоятельно. Опытный домашний мастер потратит на это не больше часа.

    Вам понадобятся следующие инструменты:

    • линейка;
    • Отвертка или отвертка

    • ;
    • острый нож;
    • клапан.

    Приточный клапан для пластиковых окон своими руками устанавливается на створку окна. Сначала нужно сделать отметку в середине верхней части створки с помощью линейки. Порядок работы зависит от конструкции клапана. Так что в некоторых случаях для оснащения окна вентиляцией нужно всего лишь заменить секцию уплотнителя на входящую в комплект.Для других моделей придется делать щель в профиле. При выборе вентиляционного клапана для алюминиевых окон предпочтительнее остановиться на первом варианте, так как в домашних условиях аккуратно вырезать приточную прорезь сложно.

    Фирмы-производители обычно поставляют свои устройства с подробной инструкцией, позволяющей оборудовать вентиляцию пластикового окна своими руками.

    Пошаговая инструкция по установке приточного клапана оконной вентиляции на видео:

Вентиляционный клапан для пластиковых окон может решить многие проблемы: сквозняки, духота в помещении, конденсат на стекле, который приводит к появлению плесени.Главное достоинство современных оконных блоков ПВХ — герметичность, которая при определенных условиях превращается в недостаток: когда необходимо проветрить помещение, но невозможно открыть окна по разным причинам (зимнее время года, больной ребенок и т. Д.) ).

Режимы вентиляции подходят не всегда: либо сквозняк, либо слишком тонкий зазор между рамой и профилем створки, из-за чего в помещение не поступает необходимый объем свежего воздуха.

  • в сложенном виде;
  • прорезной;
  • накладных.

Складной клапан

Первые два варианта устанавливаются на окна, которые уже используются. Монтаж в этом случае можно произвести своими руками. Щелевой клапан снабжен входным и регулирующим узлами; в некоторых моделях предусмотрена универсальная приточная установка — комбинированный вариант.

Снаружи на прорезь устанавливается защита (москитная сетка) от мусора и насекомых. Для вентиляции предусмотрена прорезь длиной от 170 до 400 мм и шириной не более 16 мм.

Шовный клапан создает небольшие зазоры в фальце окна. Такой принцип работы не обеспечивает высокой эффективности, но при этом не нарушается звукоизоляция окна. Есть и более эффектный дизайн — накладная. Однако этот вариант установить своими руками проблематично.

К тому же у него достаточно высокий КПД, что может стать помехой при создании нормального микроклимата для малогабаритного жилья. Поэтому такие конструкции чаще используются в производстве.

Вид на вентиляционную стену

Приточные вентиляционные клапаны работают по принципу перепада давления. В этом случае в комнату втягивается более холодный воздух, а из клапана выходит теплый. Так работает пассивная вентиляция, поэтому ее эффективность падает при температуре наружного воздуха выше +5 градусов. Для увеличения тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

Выбор конструкции

В случае, если на окнах образуется конденсат, в помещении душно и приходится часто проветривать, необходимо отрегулировать фурнитуру и проверить герметичность.Если нарушений конструкции не выявлено, можно рассмотреть вариант установки приточной задвижки на окно своими руками.

Основные критерии отбора:

  • эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, при достаточной скорости воздухообмена в комнате на одного человека можно обеспечить приток в 30 кубометров. м / ч;
  • уровень шума при работе клапана не должен превышать 35 дБ;
  • , чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв» из пластика, он устанавливается между внутренней и внешней поверхностями корпуса клапана;
  • тип конструкции: щелевое, складывающееся — это основные варианты, которые легко устанавливаются на окно своими руками;
  • Метод управления: автоматический, ручной или комбинированный.

Наиболее популярные конструкции: Aereco, Air-Box (Комфорт, Комфорт-S), Регель-Эйр. Каждый из вариантов имеет свои преимущества, но практически все они легко устанавливаются вручную, за исключением версии Comfort-S, которая предназначена для глухого окна и монтируется фрезерованием в верхней части профиля. Модель «Комфорт» представляет собой группу складываемых изделий.

Продукция Aereco доступна в различных вариантах: с косой и прямой струей. Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи они обеспечивают нормальный уровень влажности в помещении благодаря функции контроля гигро.Клапаны Regel-Air — это группа шовных конструкций. Их особенность — подвижный пластиковый наконечник, который отвечает за регулировку воздушного потока.

Установка

Во избежание проблем при установке рекомендуется выбирать определенные конструкции: складчатые, прорезные. Окно следует освободить от посторонних предметов, снять занавеску. Для установки в оконный фальц необходимо отрезать часть уплотнительного шнура на раме и створке.

Это несложно сделать своими руками канцелярским ножом.Сам клапан крепится с помощью дюбелей к оконной створке.

Этапы установки приточного клапана

Для установки фальцованной конструкции потребуется 3 самореза, между ними прокладывается герметик, идущий в комплекте. Обычно производитель предоставляет достаточное количество материала. Клапан крепится к оконному профилю с помощью саморезов.

Уход и техническое обслуживание

Учитывая, что пыль попадает в помещение вместе с потоком воздуха, необходимо периодически очищать вентиляционное устройство.Достаточно делать это один раз в год. Используйте мягкую ткань, чтобы протереть пластиковую поверхность и уплотнить. Регулировка механизма предпочтительнее, поскольку конструкция, характеризующаяся постоянными параметрами воздушного потока, не обеспечивает оптимальных условий в помещении.

Оптимальный вариант — устройство с автоматикой, такие модели снабжены датчиками гигрорегулирования. Их принцип действия основан на контроле влажности воздуха в помещении, в соответствии с этим проточный канал сужается или расширяется.

Ручная регулировка осуществляется изменением положения заслонки. У этого метода есть существенный недостаток, заключающийся в сложности определения желаемого положения заслонки при различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении. Если вы планируете устанавливать его самостоятельно, рекомендуется выбирать щелевую или складную модель. Причем второй вариант реализовать проще, так как для прорези в профиле требуется сделать ровную прорезь.При правильной установке можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

18 сентября 2016 г.
Специализация: профессионал в сфере строительства и ремонта (полный цикл отделочных работ, как внутренних, так и внешних, от канализации до электромонтажных и отделочных работ), монтаж оконных конструкций. Хобби: см. Рубрику «СПЕЦИАЛИЗАЦИЯ И НАВЫКИ»

Наверное, многие из нас сталкивались с ситуацией, когда пластиковое окно не закрывается из режима вентиляции или вентиляция не проходит с той интенсивностью, которая нам нужна.В целом вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, достаточно интересный и обширный.

Поэтому здесь я поделюсь самой важной информацией, которая будет полезна не только мастерам, но и рядовым владельцам ПВХ конструкций.

Способы вентиляции

Метод 1. Стандартная вентиляция

Итак, если у вас установлено пластиковое окно, то самый простой способ проветрить комнату — открыть створку. Современные конструкции из ПВХ имеют два режима открывания:

  • поворотный — створка полностью открывает проем, поворачиваясь на обе петли;
  • створка — створка откидывается в комнату.В этом случае верхний угол выходит из петли и удерживается специальной фурнитурой.

На самом деле створка тоже может сдвигаться вверх или в сторону, но таких систем в нашей стране практически не встретишь. Это связано с тем, что раздвижной механизм не может обеспечить достаточную герметичность и прижатие створки к раме, поэтому потери тепла через такое окно будут очень большими. В целом климат не благоприятный.

При поворотном отверстии воздухообмен очень интенсивный, поэтому он используется в основном для «залповой вентиляции».Однако обычно они ограничиваются режимом складывания:

  1. Створка установлена ​​в закрытом положении.
  2. Поворачиваем ручку вверх и одновременно тянем на себя.
  3. Створка наклоняется, образуя достаточно широкий зазор, через который в комнату поступает свежий воздух.

Следует отметить, что не у всех окон есть возможность установки створки в положение откидывания — за ее выполнение отвечает отдельная фурнитура, которая размещается в верхней части обвязки.

Поэтому лучше заранее подумать, нужна ли вам эта функция: в принципе, переделать пластиковое окно для вентиляции возможно, но это связано с дополнительными затратами, и вы вряд ли справитесь с этой задачей на твой собственный.

Распашная вентиляция имеет один существенный недостаток — иногда пластиковое окно не открывается для проветривания или створка, как говорится, «выпадает», зависая на одной нижней петле. Это очень распространенная ситуация, причины ее устраняются довольно просто, и я расскажу об этом в отдельном разделе.

Метод 2. Микровентиляция

Традиционная вентиляция с установкой створки в откинутом положении очень эффективна, но имеет и недостатки. Так, зимой интенсивный воздушный поток приводит к быстрому охлаждению помещения. Кроме того, не уходите, оставляя створку приоткрытой — такое окно злоумышленники откроют буквально за несколько секунд.

В любом случае есть альтернатива — щелевая вентиляция или микровентиляция :

  1. Доступ воздуха в помещение обеспечивается за счет того, что при повороте ручки на 450 вверх створка отодвигается от рамы буквально на несколько миллиметров.
  2. За это отвечает небольшая металлическая деталь, которая встраивается в фурнитуру и входит в зацепление с ее элементами, обеспечивающими движение створки на петлях.
  3. В режиме микровентиляции окно снаружи выглядит плотно закрытым. При этом воздух продолжает поступать регулярно — пусть и небольшими порциями, но не приводя к переохлаждению помещения.

Метод 3. Ступенчатое открытие

Нормальное открытие — это нормально, микровентиляция — это нормально, но иногда и то, и другое не подходит.Именно поэтому многие производители конструкций из ПВХ поставляют окна либо с двухпозиционными регуляторами открывания, либо со специальными приспособлениями, позволяющими регулировать угол наклона створки.

Регулятор открывания расположен в верхней части рамы с внутренней стороны и представляет собой рычаг переменной длины:

  1. Если полностью открыть регулятор, створка откроется максимально широко, обеспечивая интенсивный поток воздуха.
  2. Если укоротить рычаг регулятора, то створка становится на так называемую зимнюю вентиляцию — зазор составляет 1-2 см, что дает возможность минимизировать переохлаждение помещения.

Примером такого устройства является система «Зима — Лето» в фурнитуре Siegenia aubi Favorit.

Открытие в шахматном порядке тоже работает довольно просто:

  1. За работу системы отвечает так называемая «гребенка» — небольшая деталь, которая встроена в арматуру.
  2. При открытии окна на наклон поворачиваем ручку на угол 450 (как при настройке на микровентиляцию).
  3. В этом случае ручка проходит четыре или пять положений, каждое из которых соответствует своей ширине открывания створки.Установив его в выбранном месте, мы обеспечим необходимую интенсивность вентиляции.

Характеристики большинства аппаратных систем не позволяют устанавливать одновременно микровентиляцию и пошаговый механизм. Однако, как правило, крайнее положение ступенчатой ​​вентиляции примерно соответствует самой тонкой прорези, поэтому эти системы в значительной степени взаимозаменяемы.

Кроме того, для реализации функции пошагового открывания можно установить самый простой механизм — пластиковую гребенку.Эта часть представляет собой зубчатую рейку, которая размещается на раме и при открытии входит в зацепление с контр-выступом, установленным на створке (крепится под ручкой). Внешне, конечно, выглядит не так аккуратно, как встроенный ступенчатый механизм вентиляции, но свою функцию выполняет.

Плюсом является то, что гребешок можно разместить на любом окне — при условии, что его створка открывается в поворотно-откидном положении. При этом для установки мастер не требуется: там нужно просто затянуть три-четыре самореза.

Вентиляционные клапаны как специальный инструмент для воздухообмена

Принцип работы приборов и их преимущества

Если вы не хотите сталкиваться с проблемами типа «заклинило окно», «дует из открытого проема», то вместо традиционной вентиляции можно установить специальный вентиляционный клапан:

  1. Оконный выпускной клапан — это устройство, которое обычно устанавливается в верхней части рамы и блокирует сквозное отверстие.
  2. Внутри клапана находится механизм, регулирующий интенсивность притока воздуха в помещение.
  3. В простейших конструкциях предусмотрена механическая регулировка: при необходимости мы открываем клапан, если нет — закрываем, полностью или почти полностью перекрывая воздухообмен.
  4. Более сложные клапаны работают за счет гигроскопического датчика: чем выше влажность в помещении, тем интенсивнее вентиляция.

Все клапаны этого типа обеспечивают подачу только свежего воздуха. Для их нормального функционирования очень важно, чтобы вытяжка в помещении нормально работала — естественная или принудительная.

Эти устройства имеют несколько очевидных преимуществ:

  1. Интенсивность вентиляции можно установить один раз и регулировать только при изменении погодных условий.
  2. При проветривании окно остается закрытым, поэтому уровень защиты от несанкционированного проникновения не снижается.
  1. Воздух поступает в помещение постепенно и небольшими объемами. Кроме того, в верхней части комнаты находится вентиляционное отверстие. Следовательно, холодные воздушные массы воздуха смешиваются с теплым воздухом под (чистая физика!) И в квартире не остывает так сильно, как при обычной вентиляции.

Главный минус — это цена приборов … Итак, клапан VENTAIR THERMO обойдется нам примерно в 1800 рублей, а самая простая модель от AERECO (с регулировкой влажности) — 2 — 2,5 тысячи рублей.

Как установить вентиль на окно

Вентиляционные клапаны сами по себе дорогие, но помимо покупки устройства придется потратиться на его установку. Однако при наличии навыка справиться своими руками вполне реально.

Устанавливаю подающие клапаны по следующей схеме:

  1. Створка снимается с петель и устанавливается вертикально на ровную поверхность.
  2. С верхней части створки снимаю элементы фурнитуры — они будут мешать работе.
  1. Прикрепляю монтажную пластину — деталь, которая используется для фиксации клапана — к выступу заслонки снаружи, после чего отмечаю размер и положение вентиляционных отверстий маркером.
  2. Просверливаю сверлом 4-5 отверстий по разметке. Затем соединяю отверстия тонкой пилой или лобзиком, образуя длинную бороздку или две бороздки, разделенные тонкой перегородкой.
  1. Закрепляю монтажную пластину на створке саморезами. Соединение планки и створки влагостойким силиконом.

Чтобы при интенсивной вентиляции воздух не свистел, открытые камеры в оконном профиле тоже покрываю силиконом.

  1. Повторяю операции с рамой, но вместо монтажной пластины снаружи устанавливаю козырек. Конструкция козырька может быть самой разной, начиная от простого козырька и заканчивая сложной системой с акустической завесой, уменьшающей громкость передаваемого звука.
  2. Демонтированную фурнитуру ставлю на место и подвешиваю створку на петли.
  1. Сам клапан защелкивается на креплениях монтажной пластины так, чтобы вентиляционное отверстие было направлено вверх под углом.
  2. Ползунком или ручкой регулирую интенсивность вентиляции, выбирая оптимальный режим.

Это руководство предназначено только для информационных целей, так как технология установки может отличаться от одного клапана к другому (например, есть модели, которые монтируются без монтажной пластины, непосредственно к окну). Но в любом случае, следуя ему, вы сможете установить устройство для подвода вентиляции через пластиковое окно.

Решение проблемы с заклинившей створкой

Говоря о вентиляции через окна, нельзя обойти проблемы, связанные с этим процессом.Итак, очень часто люди спрашивают, что делать, если в режиме вентиляции заклинило пластиковое окно?

Причина такой ситуации в следующем: если из поворотного режима попытаться переключить створку в режим наклона, не закрыв ее достаточно плотно, то нижний угол может просто не закрепиться. В результате створка висит на одной петле и рычаге, ограничивающем открывание.

Проблема решается следующим образом:

  1. Поднимите застрявшую створку и прижмите ее к раме, вернув ее в закрытое положение.
  2. Отдельно нажмите на нижний угол створки, который находится напротив нижней петли.
  3. Поворачиваем ручку, переводя ее в «закрытое» положение — т.е. рычаг вниз.

Если ручка застряла, т.е. не поворачивается, не нужно действовать «по силе» — просто сломайте рычаг. Такая ситуация чаще всего возникает при перекосе створки, поэтому сначала следует постараться тщательно устранить перекос. Для этого обычно достаточно немного сместить створку, приложив усилие к накладке, и после открывания отрегулировать положение петель.

  1. После этого повторяем попытку открыть в режиме вентиляции — все должно получиться!

Чтобы избежать такого развития событий, стоит установить такую ​​деталь, как блокиратор ошибочного открытия. Он предотвращает любые попытки переместить створку в положение поворота до тех пор, пока она полностью не закроется и все петли не войдут в зацепление.

Иногда причиной того, что пластиковое окно плохо открывается для вентиляции, также является износ фурнитуры.В этом случае оптимальным решением будет очистка его от грязи (смесь пыли и масла часто образует плотную корку на штифтах и ​​аналогах) с последующей смазкой.

После смазки стоит несколько раз повернуть ручку, считая, насколько свободно открывается окно.

Ну а если и это не поможет, то тут, наверное, поможет только специалист по фурнитуре — значит, стоит обратиться к мастеру.

Заключение

Если в вашем доме или квартире никогда не открывается окно для вентиляции, не стоит удивляться, если вам станет плохо.Вентиляция необходима для обеспечения свежего воздуха.

И современные металлопластиковые конструкции имеют множество механизмов, которые могут обеспечить такую ​​вентиляцию. Разобраться в их ассортименте вам поможет видео в этой статье. , г.
и я отвечу на все ваши вопросы по оконной вентиляции здесь, в комментариях или на форуме.

Установка приточной арматуры на пластиковые окна. Вентилятор для пластиковых окон: система вентиляции


Установка окон ПВХ, изобретенных в Германии в послевоенные годы, получила широкое распространение.При этом есть тенденция устраивать вентиляцию в квартире с пластиковыми окнами. В чем причины?

Жители не зря оценили преимущества окон. В квартирах стало теплее, так как окна герметичны и не имеют трещин. Они выглядят эффектнее и аккуратнее своих стеклянных предшественников, их удобнее и легче мыть. Закрытые окна хорошо защищают от уличного шума и загазованного запыленного воздуха.

Стеклянные рамы, в отличие от окон ПВХ, пропускали воздух через щели в проемах, зимой приходилось бороться с сквозняками, утеплять, заделывать, заклеивать бумагой.Этот недостаток компенсировался свежим воздухом, дыхание было легким и свободным.

Воздухообмен в квартире с пластиковыми окнами

Владельцы современных окон вскоре почувствовали себя неуютно:

  • особенно зимой, когда невозможно открыть окно или оконную створку для проветривания;
  • летом нагревается пластик, усиливается жара и духота;
  • от конденсата, вызывающего плесень и аллергические реакции на нее;
  • недостаток кислорода в результате ухудшения самочувствия и сна.

Встал вопрос, как дополнительно проветрить комнату.

Естественная вентиляция

Воздухообмен в жилище удаляет из квартиры непригодный для использования воздух с углекислым газом, микробами и спорами грибов, заменяя его притоком воздуха с улицы.

Уличный ручей естественно проникает в квартиру через открытые окна. Зимой вызывает простуды, летом с улицы попадают частицы загрязнений.

Установлены вытяжные отверстия в старых домах в наиболее загрязненных местах.Беда в том, что коммунальные службы не всегда отвечают за чистку вентиляционных шахт, выходные люки которых находятся вверху. Проверить работу вытяжки несложно, приложив к отверстию бумажку, если она не упала, значит, отработанный воздух уходит.

Проветривание осуществляется другим простым способом … В стене рядом с батареей отопления на улицу проделывается отверстие с каналом для циркуляции нагретой внутри воздушной струи.

Принудительная вентиляция

В современных домах многочисленные производители устраивают монтаж вентиляционных конструкций под строительство или ремонт.

Принцип работы любого устройства — подача воздуха в систему фильтров для очистки вентилятором. Принудительная вентиляция обеспечивает приток приточного воздуха в жилище.

  1. Приточный агрегат обычно оборудуют снаружи, через специальный канал воздух, прошедший через фильтры, попадает в жилище. Он может попасть в определенные участки квартиры при ответвлении от основного воздуховода;
  2. Вытяжные вентиляторы часто устанавливают на кухне, в ванной, туалете для устранения запахов, лишней влаги, дыма.Что необходимо, так это способ восстановить атмосферу внутри, чтобы поставлять кислород вместо углекислого газа.
  3. Приточно-вытяжной механизм устанавливается на потолке, на полу, подвесной, в любой части квартиры;
  4. Приточно-вытяжная установка работает в режиме рециркуляции при использовании рекуператора (охлаждение внутреннего воздуха летом и обогрев зимой при прохождении через кондиционер).

Для оснащения системы важно знать:

  • размер каждой комнаты в квартире;
  • влажность;
  • экологическое пространство вокруг дома, загазованность уличного ручья.
  • количество проживающих и детей в квартире;
  • Наличие больных аллергией, астмой.

Выводы учитываются при планировании сметы вентиляционных установок, количества, тягового усилия и затрат энергии.

Для вентиляции в квартире с пластиковыми окнами установить:

  • электровентиляторы подключенные к воздуховоду на кухне, в ванной;
  • На стыках рамы установлены небольшие вентиляционные клапаны

  • , обеспечивающие ограниченный воздухообмен;
  • Подающие двухходовые клапаны

  • чаще устанавливаются над верхней панелью, по пластиковым патрубкам воздушный поток проходит через очистные фильтры изнутри;
  • Вытяжные вентиляторы

  • удаляют из квартиры непригодный воздух, перекрывая уличный поток.

Система вентиляции целесообразно сооружать при ремонте квартиры или установке пластиковых окон. Специалисты рассчитывают показатели, подключают системы вентиляции квартирного помещения к общему воздуховоду, проводят установку на все окна приточно-вытяжной арматуры. Самый экономичный и бюджетный вариант, отлично очищает атмосферу в доме

.

За дополнительную плату можно оборудовать конструкцию датчиками, способными автоматически регулировать уровень загрязнения воздуха в квартире, теплообмена и проникновение шума.

Типы вентиляционных устройств

Приток чистого воздуха в квартиру обеспечивается различными типами вентиляционных устройств, представленных на рынке в большом количестве.

Востребован прибор с вытяжным колпаком и притоком нагретого воздуха одновременно. Выглядит он как небольшая коробка с двумя вентиляторами, системой фильтрации, рекуператором и блоком управления. Механическое устройство вешается на стену, не требует энергозатрат.

Различают по принципу действия механические и электрические устройства.

Вытяжки, устанавливаемые над кухонными плитами, вентиляторами, очистителями воздуха с теплообменом в ванной, туалете и других помещениях, могут включаться автоматически вместе с электричеством или при механическом нажатии клавиши.

Электростатические ионизаторы насыщают очищенный воздух квартиры полезными для здоровья свойствами.

Пример воздухоочистителя со способом вентиляции внутреннего пространства за счет прохождения нескольких фильтров.

  1. Первичный фильтр предварительной очистки состоит из поролоновой или пластиковой сетки, которую легко мыть и сушить.Удерживает крупную пыль, частички шерсти домашних животных, пух, шерсть. Чем лучше его качество, тем дольше прослужат последующие фильтры.
  2. За ним находятся фильтры для более мелких частиц пыли с бактериями и грибками, которые при дыхании попадают в легкие и наносят значительный ущерб здоровью человека, особенно при астме и аллергии. Фильтры Nera улавливают мельчайшие частицы пыли и очищают воздух до 99%. Чем больше фильтров, тем лучше система очистки.
  3. Последняя фильтрация активированным углем, при которой летучие микрочастицы оседают и остаются, вместе с ними уходят неприятные запахи.

Вместо активированного угля воздух можно фильтровать, пропуская воду.

Механические устройства отлично справляются с очисткой микроклимата внутри квартиры, экономичны в использовании, но дороги, требуют дополнительных действий по очистке первичного фильтра, замене воды и т. Д.

Правильно подобранный способ вентиляции для квартиры с пластиковыми окнами должен быть бесшумным, без перепадов температур, с нормальной влажностью, воздушная среда должна поддерживать бодрое настроение и здоровье.

В квартире, где установлены пластиковые окна, низкий уровень теплопотерь. Шума с улицы не слышно. Однако у таких изделий есть и свои недостатки. Они способствуют застою воздуха в квартире и образованию конденсата. Это может привести к образованию грибка и вызвать различные респираторные заболевания. Решит проблему приточный клапан для пластиковых окон, отзывы о котором позволят правильно выбрать и установить вентиляционный элемент.Совет экспертов и рядовых пользователей поможет сделать правильный выбор.

Недостатки пластиковых окон

Для того, чтобы понять необходимость установки приточного клапана, следует ознакомиться с отзывами об основных недостатках пластиковых окон.

Отсутствие сквозняков по сравнению с деревянными окнами — это, с одной стороны, преимущество представленной продукции. Однако вентиляция должна осуществляться за счет открытия заслонок. В зимний период эта процедура приводит к большим потерям тепла.

Когда окна закрыты, в комнатах скапливаются запахи и углекислый газ. Без клапана приточной вентиляции для пластиковых окон, по отзывам пользователей, образуется конденсат и влажность воздуха постоянно повышается. Это не здоровое состояние домашней среды. Приточный клапан для пластиковых окон, отзывы о котором будут рассмотрены далее, способен предотвратить развитие грибка и плесени, отвести конденсат.

Чтобы не сводить на нет все функции пластиковых окон, следует использовать представленное устройство.

Основные характеристики

Приточный клапан — это устройство, выполняющее функции вентиляции. Устанавливается поверх оконной створки и располагается горизонтально. По отзывам специалистов и рядовых пользователей, приточные вентиляционные клапаны на пластиковых окнах устраняют повышенную влажность и конденсат, а также поддерживают здоровый микроклимат в помещении.

У этого устройства есть несколько преимуществ. Клапан приточной вентиляции для пластиковых окон, отзывы о котором представлены в нашем обзоре, не меняет оконный световой проем.Он не создает сквозняков, не происходит потери тепла и не слышно звуков с улицы. Достаточно притока свежего воздуха. По отзывам, клапаны приточной вентиляции для пластиковых окон регулируются.

Еще одно положительное качество — простота установки данного устройства.

Принцип работы

Изучив отзывы специалистов-установщиков, можно сделать вывод, что клапан приточной вентиляции для пластиковых окон должен быть правильно установлен, чтобы в полной мере выполнять свои функции.

При установке снимается часть резинового уплотнителя на створке и оконной раме. Вместо этого будет установлен специальный, более тонкий материал. Клапан приточной вентиляции для пластиковых окон, отзывы о котором в основном положительные, устанавливается вместе с новым уплотнением.

Через представленное устройство в квартиру поступает наружный воздух, а влажные внутренние массы выталкиваются через вентиляционные каналы обратно наружу. Циркуляция происходит за счет разницы давлений.

Клапан в сборе

Прочитав отзывы профессиональных установщиков о приточном вентиляционном клапане для пластиковых окон, можно составить представление о его устройстве. Изделие состоит из нескольких частей.

Снаружи за окном. Она вдыхает воздух снаружи. Снаружи необходимо установить козырек, который предотвратит попадание воды или снега в вентиль.

Приточные вентиляционные клапаны для пластиковых окон, отзывы о которых предоставлены специалистами, также имеют телескопический канал.Он проходит через раму, то есть врезается в пластик корпуса рамы и фиксируется втулкой.

Интерьер находится прямо внутри помещения. Он представляет собой агрегат, состоящий из выхлопной насадки, простого фильтра и механизма регулировки способности пропускать воздух.

Основные требования к работе

По отзывам специалистов в области вентиляционной техники, приточные вентиляционные клапаны для пластиковых окон работают в определенных условиях.

Автоматическая вытяжка происходит, если температура наружного воздуха не превышает +5 ° С. В противном случае вентиляция прекращает свою работу, поэтому ее выполнение следует проводить в принудительном порядке.

Обзоры снабжения, которые мы сегодня рассматриваем, исправно функционируют при условии исправной вентиляции в квартире.

Также прорези под межкомнатные двери должны быть не менее 2 см. Входная дверь должна закрываться плотно.

Типы клапанов

По отзывам потребителей, моделей приточных клапанов для пластиковых окон великое множество.По материалу, из которого они изготовлены, бывают изделия из металла, дерева или пластика.

По способу управления бывает автоматический и ручной клапан приточной вентиляции для пластиковых окон. Отзывы потребителей дают понять, что автоматические разновидности удобнее использовать. Они самостоятельно определяют, когда открывать или закрывать вентиляционное отверстие. Причем настройки можно выставлять исходя из показателей влажности и перепадов давления внутри помещения.

Ручное управление предполагает изменение открытия / закрытия вентиляционного отверстия с помощью специальной веревки. На желаемом уровне профиль подогнан к промерзанию из-за неправильной регулировки зимой. Именно поэтому большинство отзывов потребителей склоняются к выбору автоматических приточных клапанов для пластиковых окон.

Воздухозаборник

По способу забора воздуха в помещение различают откидные, щелевые и верхние вентиляционные клапаны для пластиковых окон. Отзывы людей, опробовавших представленные устройства в своих помещениях, свидетельствуют о следующем.

Один из самых экономичных вариантов — складные приточные клапаны. В этом случае холодный воздух попадает через небольшие прорези в тамбуре. В этом случае окна разбирать не нужно. Однако такие конструкции довольно низкие.

Щелевые приточные вентиляционные клапаны на пластиковых окнах, по отзывам потребителей, имеют большую пропускную способность. Их также устанавливают без демонтажа окон.

Однако воздух лучше пропускать через воздушные устройства.Единственный их недостаток — необходимость подгонять проем под размер клапана. Если установлен стеклопакет, такой вид изделия не подойдет.

Ручка клапана

Ручка клапана — очень удобное устройство. Устанавливается вместо обычной оконной ручки. Из преимуществ этого устройства следует отметить отсутствие изменений внешнего вида окна.

Довольно интересная приточная арматура для пластиковых окон. Отзывы пользователей уверяют, что вентиляционный клапан в этом случае может располагаться там, где чаще всего собирается конденсат на окне.

Это очень эффективное устройство для удаления влаги. Такой клапан не замерзает, так как имеет проходную конструкцию. Также в ручку клапана встроен фильтр, не пропускающий пыль в помещение.

Выбор клапана

Среди множества представленных на рынке вариантов моделей с такой вентиляционной техникой можно потеряться.

Более популярны производители с хорошей историей, которые уже давно существуют на рынке распределительной арматуры. Это добросовестные компании, которые годами ответственной работы подтвердили качество своей продукции.

По отзывам потребителей, качественную приточную арматуру для пластиковых окон выпускают такие производители, как Siegenia, Rehau и Aereco.

Главное правило при выборе представленной продукции — не экономить на качестве. Также следует понимать, что возможность сильных морозов также необходимо учитывать при выборе приточного клапана для пластиковых окон. Отзывы говорят, что если температура за окном опускается ниже -30 ° С, то внешние элементы многих конструкций промерзают, и идет постоянный поток холодного воздуха.

Шкура

Пластиковые окна довольно популярны, так как хорошо переносят непогоду, выдерживают холода, изолируют шум с улицы, имеют привлекательный внешний вид … Однако пластик не пропускает воздух, а герметичность может сыграть злую шутку . Вентиляция для пластиковых окон — важная функция, пренебрегать которой нельзя.

Почему в комнате может быть душно?

Прочтите также, как он работает, какие характеристики и где его можно заказать.

Решение проблемы с вентиляционным клапаном

Для удобной вентиляции помещения летом достаточно простого монтажа.

Защита от замерзания клапана

У

вентиляция тоже может иметь негативные стороны, особенно если неправильно подойти к ее организации: например, окна могут начать мерзнуть. Чтобы этого не произошло, необходимо правильно отрегулировать вентиль, не закрывать его до конца, если температура наружного воздуха ниже нуля. В таком положении прибор будет прогреваться теплым воздухом из комнаты и окна не промерзнут.


Если необходимо закрыть вентиль, полностью закройте зазор со стороны улицы, через который подается холодный воздух.Сделать это можно при помощи скотча. Главное, убедиться, что отверстие надежно закрыто и не осталось зазоров.

Некоторые владельцы квартир опасаются устанавливать вентиляционный клапан, так как опасаются, что в комнате станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это связано с небольшим размером зазора для клапана, тем более что на ночь его можно закрыть.

Оконный выпускной клапан установлен на створке

Насколько эффективен подающий клапан?

Стоит учесть такую ​​особенность клапана: он не только подает в помещение свежий воздух, но и охлаждает его, поэтому нужно быть готовым к тому, что температура в помещении станет несколько ниже.Если в вашем доме не самое мощное отопление, но все же хочется установить вентиляцию, можно рассмотреть модель клапана, способную прогреть поступающий в комнату воздух. Это технически более сложное устройство, поэтому его цена будет намного выше.

Для комфортного микроклимата в доме необходим свежий воздух, который может быть обеспечен за счет приточного клапана. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.


С появлением пластиковых окон многие люди оценили их достоинства.Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать потерь тепла. Пластиковые окна стали обязательными почти в каждом доме. Но, после установки пластиковых окон, помимо положительных изменений, люди вскоре обнаруживают некоторые побочные эффекты в виде недостаточной вентиляции помещения. Это создает нездоровый микроклимат в помещении: несвежий воздух, повышенная влажность, явный недостаток кислорода, повышение концентрации токсичных веществ и микробов.В более неблагоприятных условиях это может привести к запотеванию и появлению плесени. Все это происходит из-за того, что пластиковые окна из-за своей герметичности становятся препятствием для поступления свежего воздуха в комнату. Именно поэтому для улучшения вентиляции в пластиковом окне имеет смысл установить приточный клапан.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха. В процессе жизни живые организмы выделяют углекислый газ и влагу.Загрязненный воздух необходимо удалить и заменить свежим воздухом, то есть необходима вентиляция. В жилищном строительстве циркуляция воздуха осуществляется приточно-вытяжной вентиляцией … Тёплый загрязнённый воздух поднимается вверх и удаляется по вентиляционным каналам естественным или принудительным образом при установке вентилятора. Вместо удаляемого воздуха свежий воздух снаружи. И такой приток в классическом домостроении называется «естественная вентиляция», которая осуществляется через окна и проникновение воздуха через щели в деревянных рамах.Вы можете подумать, что слово «система» в данном случае не совсем уместно, так как что это за система по открытию вентиляционного канала и щелей в деревянных окнах? Но это та же система, она просто основана на знакомых, а потому невидимых для нас законах физики. А система именно потому, что для того, чтобы один компонент работал — удаление загрязненного воздуха, должен присутствовать другой — подача чистого воздуха, иначе загрязненный воздух не будет удален.И наоборот, чтобы обеспечить поступление большего количества чистого воздуха извне, необходимо предусмотреть более эффективную систему вытяжной вентиляции (создать необходимую тягу). Эту функцию с успехом могут выполнять вентилируемые окна.

Как улучшить вентиляцию помещения

Вопрос улучшения вытяжной вентиляции можно решить простыми действиями. Для этого необходимо: достаточное сечение вентиляционного канала, его очистка в случае загрязнения, установка вентилятора, соответствующего необходимому объему воздухообмена.

Для решения вопроса улучшения приточной вентиляции необходимо организовать возможность постоянного поступления воздуха в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха снаружи. Проветрить помещение можно, только открыв окна, что не всегда удобно и логично, ведь тогда не работают их основные преимущества металлопластиковых окон: шумоподавление и энергосбережение. Проветривать комнату зимой тоже часто бывает неудобно.это создает сквозняки и дискомфорт от потоков холодного воздуха, особенно если стол или кровать расположены рядом с окном. Да и охладить комнату на 5-10 минут, чтобы она снова нагрелась, в наше время стремиться к энергосбережению неразумно. Щелевая вентиляция в распашных окнах — тоже не всегда решение проблемы, ведь это опять же разгерметизация окна.

Для подачи воздуха в помещение, помимо традиционной вентиляции, путем открывания оконной створки, используются различные системы вентиляции и приточной арматуры.Установка приточного клапана для вентиляции — действенный метод улучшения вентиляции помещения за счет установки специальных окон с вентиляцией.

Клапаны приточной вентиляции для улучшения микроклимата в помещении

Самыми распространенными типами задвижек являются настенные и оконные задвижки. Клапаны настенные бывают разного исполнения: от простых, защищенных решеткой снаружи и заглушкой изнутри, до электрических с вентиляторами, фильтрами и подогревом воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры.В любом случае, клапан в стене — это, по сути, сквозное отверстие во внешней стене, и для эффективности диаметр отверстия должен быть весьма внушительным, от 12 до 16 см.

Клапан настенный

Толщина стен в современных домах делает невозможным прогрев наружного воздуха до комнатной температуры и необходимы дополнительные меры для его обогрева, потому что через такое отверстие очень заметен поток холодного воздуха. На самом деле эта идея давно используется при строительстве домов, но для ее наилучшего воплощения внешнее входное отверстие и выходное отверстие в комнату должны располагаться на разных уровнях и их нужно прокладывать даже при строительстве дома. дом.Ну а теперь, прежде чем проделывать сквозное отверстие в стене, нужно серьезно подготовиться к этому, изучить различные варианты и убедиться, что такое решение оправдано.

Другой вид — оконные форточки. Лучше всего позаботиться о вентиляции своего дома еще на этапе установки окон и сразу заказать их с системой вентиляции. Но по разным причинам многие этого не делают, несмотря на то, что необходимость вентиляционных клапанов в металлопластиковых окнах уже указана в строительных нормах и правилах.Далее в статье мы расскажем о том, как сделать приточный вентиль на пластиковые окна своими руками.

Оконный выпускной клапан установлен на створке

Как устроить вентиляцию в пластиковых окнах

Простые и практичные приточные клапаны, которые устанавливаются на раму и створку окна, помогут обеспечить приточную вентиляцию уже установленных пластиковых окон (получаются окна с вентиляцией). Они имеют небольшие размеры и современный дизайн, поэтому никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме.Самое главное, они позволяют круглосуточно проветривать комнату, не открывая окна. Они выпускаются разными производителями и, в зависимости от комплектации, могут обеспечить достаточную степень защиты от шума и необходимый объем воздуха. Есть как ручные, так и автоматические вентиляционные клапаны, которые регулируют поток воздуха по показаниям датчиков. Например, один из самых популярных оконных клапанов AERECO работает по принципу гигрометра и регулирует воздушный поток в зависимости от относительной влажности в помещении: чем выше уровень влажности, тем шире открывается заслонка вентилятора и в помещение поступает больше воздуха. .Таким образом, нет необходимости постоянно открывать и закрывать клапан, но в случае необходимости возможна ручная регулировка … Эти клапаны легко устанавливаются на окна. Такой выпускной клапан можно даже установить самостоятельно, если у вас есть опыт работы с лобзиком. Сам принцип установки не сложен, но необходимы определенные навыки, а потому для установки оконной задвижки типа AERECO, требующей сверления профиля, лучше обратиться к специалистам.

Для тех, кто предпочитает лично контролировать процесс подачи воздуха через клапан, подойдет вентилятор Air-Box Comfort.Клапан устанавливается в фальц окна без фрезерования профиля, что позволяет сохранить его целостность.

И еще одно замечательное преимущество — это простой монтаж приточного клапана своими руками. Таким образом, установка оконного клапана типа Air-Box Comfort — это быстрое и доступное улучшение вентиляции помещения. Этот клапан подходит для всех типов пластиковых окон: распашных и распашных.

Подающий клапан Air-Box Comfort

Пошаговая инструкция по установке клапана приточной вентиляции в пластиковом окне

Рассмотрим подробнее процесс установки клапана.Установка не занимает много времени и не требует особых навыков.

Для установки вентиляционного клапана вам потребуется:

  • сам клапан в комплекте;
  • канцелярский нож;
  • Отвертка или отвертка

  • ;
  • Линейка

  • или подготовленный шаблон.

В комплект входят все детали, необходимые для установки клапана. В комплект входит сам клапан длиной 35 сантиметров, одно уплотнение длиной 35 см, два уплотнения длиной 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана … Вентиляционный клапан находится в верхней части створки. Примерно посередине створки отметьте положение клапана линейкой (или прикрепив подготовленный шаблон длиной 35 см). В узких створках возможно придется отойти в сторону, чтобы не попасть на оконную фурнитуру.

Определите положение клапана на створке

Шаг 2. Удаление типичного уплотнения между этикетками.Осторожно ножом делаются надрезы с двух сторон и легко снимается пломба из паза.

Вытаскиваем уплотнитель из паза

Шаг 3. Установка анкерных дюбелей … Три крепежных дюбеля вставляются в паз, в котором располагалось типовое уплотнение (более широкой стороной рубашки вниз). Они будут служить для крепления клапана к створке. Два дюбеля по краям и один посередине.

Установленные дюбеля для крепления клапана

Шаг 4.Установка клапана. Для удобства фиксации клапана на заслонке на заслонку предварительно наклеивается двусторонний скотч. С ленты снимается защитная пленка. Клапан приклеивается скотчем в нужном положении.

Удаление защитной пленки двустороннего скотча

Шаг 5. Крепление клапана к оконной створке. Прикрепляем вентиль к профилю при помощи саморезов, вкручивая их в ранее установленные дюбели через отверстия для крепления вентилей.Теперь клапан надежно закреплен изолентой и саморезами.

Крепим саморезами

Шаг 6. Вставьте новое уплотнение. Вместо обычного уплотнения мы вставляем два уплотнения 160 мм между креплениями клапана, которые входят в комплект. Установлен клапан на фальце.

Вставные уплотнения длиной 160 мм

Шаг 7. Замена типового уплотнения на раме. Для работы клапана требуется подача воздуха.Для этого необходимо заменить стандартную прокладку на прокладку из комплекта. Размечаем на каркасе отрезок длиной 350 мм ровно напротив установленной задвижки. Вырежьте имеющуюся пломбу и вставьте на ее место пломбу из комплекта.

Вставьте новое уплотнение в канавку

Вот так теперь выглядит пломба на раме. Замена типичного уплотнителя на более узкий обеспечивает зазор между рамой и створкой, через который в помещение поступает свежий воздух.При этом внесенные изменения никак не влияют на нормальную работу оконной створки.

Установка оконной задвижки своими руками завершена. Теперь вы можете отрегулировать необходимый уровень воздушного потока с помощью ползунка. Крайнее правое положение полностью открывает заслонку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка расхода воздуха ползунком

Крайнее левое положение задвижки (до щелчка) предназначено для обслуживания клапана и в быту не используется; Вы не можете закрыть окно в этом положении ползунка, потому что это может повредить клапан.

Вот и все правила установки и эксплуатации клапана вентиляционного окна.

Полезное видео по вентилируемым окнам.:

Мы также рекомендуем:

При ремонте любого дома или квартиры важным шагом будет замена устаревших деревянных оконных конструкций на новые пластиковые окна. Подобное изменение, как правило, кардинально меняет внешний вид всего помещения, о чем владельцы квартир думают только о том, почему не сделали этого раньше.Кроме того, благодаря такой конструкции можно значительно снизить теплопотери и обезопасить себя от уличного шума. В сильную жару помещение не будет сильно нагреваться, поддерживая оптимальный микроклимат в помещении.

Однако из-за такой герметичности квартира тоже может быть разбита. В многоквартирных домах советской постройки вентиляционные каналы не всегда справляются с возрастающей нагрузкой, поэтому нужно знать, какая вентиляция приточного типа на пластиковых окнах.

В большинстве конструкций современного жилого фонда представлены простейшие системы вентиляции, которые представляют собой обычную кухонную вытяжку или вытяжку, установленную в ванной комнате.Приток воздушных масс обеспечивается прорезями в оконных и дверных проемах … Такой вариант успешно применяется в домах, в которых устанавливаются обычные деревянные ящики. Если в таком доме установить комплект пластиковых окон и установить уплотнители дверей, то приток воздушных масс станет слишком ограниченным, что может привести к нарушению микроклимата помещения, а также:

  • Значительно повысить уровень влажности, что затрудняет пребывание в помещении из-за сильной духоты.
  • В помещениях наблюдается ярко выраженный дискомфорт, связанный с недостатком свежего воздуха.

Боковая панель: Важно: Из-за недостатка свежего воздуха может возникнуть такой неприятный эффект, как «перелив», когда из-за недостатка воздуха в вентиляционной шахте в вашу начинает проникать много запахов из соседних квартир. , что, конечно же, является крайне нежелательным «побочным эффектом».

Система вентиляции пластиковых окон имеет ряд особенностей.Многие отмечают, что помимо системы без сквозняков у них начинают возникать такие проблемы, как сильное запотевание стекол и духота.

В том случае, если у пользователей есть претензии к производителю, то чаще всего дается рекомендация открыть двери, установив их в «режим вентиляции». Однако в этом случае преимущества системы до конца не изучены.

Решением проблемы проветривания помещения рекомендуется начинать еще на этапе покупки пластиковых окон.При обращении в компанию, реализующую такие проекты, вы должны узнать о следующих характеристиках:

  • Есть окно.
  • Есть ли «гребешок». Хотя стоимость такого устройства невелика, польза от его использования вполне ощутима.
  • Есть ли в этой конструкции вентиляционный клапан?
  • Есть ли возможность самовентиляции ..

Расческа. Благодаря этому приспособлению створку можно отрегулировать в нужное положение. Такая конструкция имеет ряд отличий от обычного механизма складывания и позволяет самостоятельно регулировать ширину открывания створок в различных положениях.

Благодаря использованию вентиляционных отверстий нормальная работа всего может быть гарантирована. Воздух, поступающий в верхнее пространство комнаты, смешивается с воздухом в комнате, распространяясь непосредственно по ее объему. Основным недостатком является то, что из-за сложной конструкции цена на такое окно значительно увеличивается. При этом световой поток в комнате незначительно, но все равно уменьшается.

Самовентилируемые окна. Для их изготовления используется профиль особого типа, имеющий отверстия во внешних и внутренних верхних элементах.Это обеспечивает поступление воздушных масс в верхнюю часть помещения. Конструкция окна предусматривает наличие специальной камеры, осуществляющей движение воздушного потока, который, пройдя отопление, возвращается в пространство комнаты.

Есть определенные ограничения. Например, тем, кто живет на высоких этажах, не рекомендуется устанавливать более широкий и дорогой профиль. В этом случае слабая тяга не сможет обеспечить приток воздушных масс в необходимом объеме.В жару полноценная работа системы будет затруднена, и она не сможет работать из-за особенностей процесса конвекции.

Таблица скорости обмена воздуха


Помещение Расчетная температура воздуха в холодное время года, ° С Скорость воздухообмена или количество воздуха, удаляемого из помещения
приток капюшон
1 Торговые залы магазинов площадью 400 м 2 и менее:
продукты питания 16 1
непродовольственные 16 1
2 Торговые залы магазинов площадью более 400 м 2:
продукты питания 16 Расчетным путем Расчетным путем
непродовольственные 16 Расчетным путем Расчетным путем
3 Раскрой 10 3 4

Для поддержания нормального микроклимата как возле пластиковых окон, так и во всем помещении необходимо использовать специальные вентиляционные клапаны, которые являются универсальными устройствами.

На сегодняшний день используются следующие способы установки:

  • Замена старых стеклопакетов на новые меньшего размера с целью установки вентиляционного клапана на освободившееся пространство.
  • Клапан, расположенный в одном из элементов верхней оконной створки.

Первый метод имеет определенные недостатки. В частности, происходит уменьшение светового потока, что увеличивает материальные затраты на дополнительные источники освещения.Профессионалы советуют использовать второй вариант, который реализуется в короткие сроки (не более получаса) и при этом дешевле.

Есть варианты с автоматическим и ручным управлением. Желательно избегать вариаций, при которых клапаны не могут быть отрегулированы. Ручное управление не только более рентабельно, но также обеспечивает удобное управление воздушным потоком и снижает тепловые потери. Благодаря автоматическому режиму можно постоянно поддерживать в помещении определенную влажность и температуру.

Наилучшим вариантом является сочетание двух вариантов, поскольку наилучших результатов можно достичь с помощью комбинированной системы управления.

Отток и приток воздуха должны производиться в соответствии с нормами воздухообмена. Для достижения наилучшего звукопоглощения на современные оконные конструкции устанавливают вентиляционные клапаны с аналогичными возможностями и техническими характеристиками.

Так как при эксплуатации в холодное время года часто возникают трудности, так как не всегда можно спрогнозировать появление льда, конденсата или.Для устранения определенных «факторов риска» рекомендуется:

  • Обеспечить высокую теплоизоляцию клапанов, особое внимание уделить части, расположенной за пределами помещения.
  • Установите «терморазрыв» из пластика в том случае, если в данный момент используется металлический корпус.

Клапан — довольно сложное устройство, поэтому его цена может быть довольно высокой.

  • Щелевые клапаны доступны как в механическом, так и в автоматическом исполнении.Помещение вентилируется за счет проникновения свежего воздуха через вентиляционные каналы. Преимущество щелевых клапанов в том, что они просты в установке и обеспечивают нормальный воздухообмен без необходимости демонтажа.
  • Шовные клапаны обеспечивают нормальный приток свежего воздуха, который осуществляется благодаря прорезям швов в оконных блоках. Они характеризуются низкой пропускной способностью и отличными звукоизоляционными характеристиками. При этом у них невысокая стоимость.
  • Верхние клапаны.У них самый большой воздушный поток и есть ряд серьезных недостатков. Например, их нельзя устанавливать на уже установленные пластиковые стеклопакеты, а также их использование ухудшает тепло- и звукоизоляционные характеристики.

Использование потолочной климатической арматуры наиболее распространено для решения производственных и промышленных задач; в многоквартирных домах этот способ не особо распространен. Самый распространенный способ установки пластиковых окон с вентиляцией — это метод «привязки».Регулировка стеклопакетов для вентиляции осуществляется как в автоматическом, так и в ручном режимах. Автоматический контроль позволяет добиться оптимального создания и снизить уровень влажности.

Благодаря использованию клапанов можно добиться полной изоляции от внешних источников шума и предотвратить сквозняки, сырость, конденсацию и запотевание. Поскольку плесень, сырость и грибок не лучшим образом влияют на организм человека, снижая иммунитет и работоспособность, установку вентиляции пластиковых окон рекомендуется доверить настоящим профессионалам, имеющим большой опыт и знания в своей области.

Регулирующие клапаны не требуют особого ухода и обслуживания. Достаточно буквально раз в год очищать их поверхность от пыли и различных загрязнений. Для нормальной работы вентиляции пластиковых окон необходима правильная работа обычной вытяжки. В противном случае она нарушится, и в комнате может скопиться конденсат, а окна запотеть.

выводы

Для эффективной работы всех описанных выше опций требуется устоявшаяся система вентиляции.Несмотря на то, что вышеперечисленные варианты позволяют обеспечить нормальный обмен воздуха в помещении, существуют различные факторы, которые могут на это повлиять.

Клапаны приточного воздуха дисковые серии А… ПР

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИЛОЖЕНИЕ
  • Для приточной вентиляции, кондиционирования и воздушного отопления.
  • Предназначен для настенного монтажа или встраивания в подвесной потолок.
  • Используется для организации правильной подачи и циркуляции воздуха в помещениях.
КОНСТРУКЦИЯ
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Приточно-вытяжные клапаны воздушные дисковые пластиковые марки А…VRF серии

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИЛОЖЕНИЕ
  • Для приточно-вытяжной вентиляции, кондиционирования и воздушного отопления.
  • Монтаж в подвесные потолки или стены.
  • Используется для обеспечения правильной циркуляции воздуха в помещениях.
КОНСТРУКЦИЯ
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин и монтажного фланца со стопорным кольцом.
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Модель клапана на пластиковые окна

Главное преимущество окон с пластиковым покрытием — их герметичность, гарантирующая защиту от холода и шума.Это свойство одновременно становится недостатком, поскольку качественная изоляция препятствует свободному движению воздуха. В результате в квартире может быть душно и повышается влажность, вплоть до появления плесени.

Следует помнить, что вентиляция необходима для любых помещений, как жилых, так и офисных. Есть несколько способов избежать пагубных последствий отсутствия воздухообмена. Самый простой и популярный — вентиляция. Однако это не панацея, так как этот способ доставляет следующие неудобства:

  1. Попадание в помещение пыли и насекомых, а в холодное время года — влаги.
  2. Появление сквозняков в квартире.
  3. Счетчики влажности и температуры воздуха.
  4. Уменьшение срока службы оконной фурнитуры.
  5. Угроза проникновения злоумышленников в дом.
  6. Потери звукоизоляции.

Инновационная технология свободной циркуляции воздуха была разработана для повышения комфортности жилья. Среди них вентиляционные клапаны, щелевые вентиляции и. Использование приточных клапанов — наиболее удачное решение.

Клапан для обрезки стен

Вентиляционный клапан для пластиковых окон — это механизм, который крепится к раме, под оконным блоком или прячется в стене для воздухообмена внутри помещения.

Принцип работы этого устройства прост. Холодный воздух с улицы, проходя через раму и створку оклада, поднимается вверх. Смешивается с теплым воздухом помещения и оседает. Таким образом происходит теплообмен, помогающий предотвратить появление конденсата и наледи на стеклах.Вентиляционный клапан при работе не создает сквозняков, что является дополнительным положительным моментом. Вы можете купить его вместе с оконным блоком или отдельно. Некоторые производители делают модели, которые можно спрятать в стене или установить прямо в каркас.

Преимущества приточной вентиляции

Клапан приточной вентиляции для пластиковых окон, отзывы о котором оставляют только положительные, по сравнению с другими средствами вентиляции предотвращает обледенение. Такие системы полностью контролируют подачу свежего воздуха при отсутствии сквозняков, кроме того, подогреваются в отопительный сезон.Еще одно преимущество — независимость от электричества и окон. При необходимости внутренний фильтр можно легко заменить. Как видите, воздушная заслонка регулирует воздухообмен и уровень влажности, а также устраняет неприятные запахи без каких-либо усилий с вашей стороны.

Подбор оборудования

Как было сказано выше, клапаны приточной вентиляции на окнах ПВХ не требуют энергопотребления, предотвращают попадание уличной пыли и постороннего шума в помещение. Наличие инсталляции и возможность установки на любом этапе ремонта делают эти системы еще более привлекательными.К тому же для установки можно заняться простым набором инструментов, который у каждого есть под рукой. Широкое распространение получили клапаны, требующие установки либо в раме, либо в стене под оконным блоком. При заслонке окон, заслонки следует помнить о высокой вероятности повреждения изделия, что приведет к потере гарантии. Второй вариант более трудоемок, так как потребуется просверлить стену насквозь. Тем не менее, этот метод технологичен.

При выборе необходимой модификации стоит учитывать верхний и нижний порог рабочих температур.Нужно обращать внимание на габариты устройства, ведь единица габаритных размеров может не поместиться между радиатором отопления и подоконником.

Климатический клапан под окном

Чтобы правильно рассчитать количество клапанов, обеспечивающих вентиляцию, необходимо учитывать их пропускную способность. Стоимость самого дешевого клапана составит несколько тысяч рублей, еще половину его цены установит профессионал. Хотя, если есть желание, можно своими руками поставить климатическую задвижку.

Подготовительные работы

Перед началом установки проверьте систему воздуховодов дома. При отсутствии систематического обслуживания и ремонта вентиляционных шахт она приходит в негодность. Также велика вероятность перекрытия вентиляционного канала кем-то из жильцов при проведении ремонтных работ или его засорении. Следует отметить, что наличие в дверном проеме вентиляционных решеток способствует свободному движению воздуха. Значит, необходимо обеспечить это условие.

Для полноценной проверки работоспособности сети иногда используют открытое пламя, подводимое к отверстию воздуховода.Необходимо знать, что в газифицированных домах это категорически запрещено. Это может привести к взрыву даже при небольшой утечке газа. Намного эффективнее и безопаснее проверять с альбомным листом. Если бумага притягивается к вентиляционному каналу, беспокоиться не о чем. В противном случае придется искать неисправность и оборудовать канал для нормальной работы.

Виды и способы установки жалюзи

Сегодня на рынке представлен широкий выбор приточной арматуры. Простые модели состоят из механизма вентиляции и накладки, которую придется открывать вручную.

Детали клапана подачи

Они не шумят при работе и имеют небольшие размеры, что позволяет устанавливать такое устройство где угодно. Многофункциональная фурнитура дополнительно оснащена принудительной вытяжкой, а также решетками, системой обогрева, фильтром и изолирована от посторонних шумов.

Есть три основных типа клапанов. Это предварительные или складные, накладные и щелевые устройства.

Предварительный климатический клапан пропускает небольшое количество воздуха, но при этом защищает от улицы с улицы.За счет дырок на фальце происходит вентиляция помещения.

Накладные модели обладают максимальной вентиляционной способностью, однако недостаточно защищают квартиру от теплопотерь и не слишком шумоизолируют. Эти механизмы соответствующим образом устанавливаются перед монтажом оконного блока. Чаще всего ими оборудуют офисы и другие нежилые помещения.

Установка приточного щелевого клапана — оптимальный выбор для квартиры.

Щелевой клапан

Этому типу заслонок присуща высокая пропускная способность.Вентиляционная шахта имеет ширину от семнадцати до сорока сантиметров и высоту около пятнадцати миллиметров. Внешняя сторона канала закрыта входным фланцем, который предотвращает попадание насекомых и пыли в корпус, а также защищает от влаги.

При выборе приточного клапана важно учитывать площадь помещения и возможность пропускного потока одной модели. Это обязательное условие для правильного расчета количества механизмов.

Правильный выбор места установки будет способствовать дальнейшей успешной эксплуатации. В случае установки вентустановки между подоконником и регистром тепла потери тепла в холодное время года будут минимальными. В процессе теплообмена холодный воздух смешивается с убегающим от аккумулятора нагретым. Благодаря этому в квартире циркулирует теплый воздух без сквозняков.

Устройство и монтаж

Вентиляционная заслонка, как правило, состоит из внутреннего механизма, наружной сетки и соединительной втулки.

Перед установкой нужно будет сделать разметку. Для этого требуется пустой корпус затвора. Поэтому рекомендуется разобрать устройство, которое обычно приобретается.

Внешний клапан подачи

Далее планируется неправильное использование механизма на стене с указанием размещения приспособлений и будущего отверстия. С помощью перфоратора или алмазного сверла проделывается сквозное отверстие в несущей стене, соблюдая небольшой уклон вниз. Угол наклона должен составлять от пяти до семи градусов.

Установка клапана опоры стены

В образовавшемся отверстии сопло было обернуто слоем теплоизоляции. Длина рукава должна превышать толщину стенки на сантиметр. Трубка канала ставится таким образом, чтобы она выступала внутрь квартиры, а снаружи помещение закрывается стеной. Для установки корпуса нужно пробить отверстия под дюбель по заданной разметке. Далее блок закрепляют на стене, фиксируя им изоляцию.

Завершающий этап работ будет оснащен подавляющим соплом и угольными фильтрами. Снаружи установите вентиляционную решетку.

Если при установке четко соблюдается инструкция, регулировка необходимого расхода воздуха осуществляется поворотом заслонки. Теперь даже в дождливую и холодную погоду можно проветрить квартиру, не попадая внутрь влаги, пыли и шума.

Сервис

Вы не испытаете затруднений, установив подстроечный клапан на пластиковые окна, отзывы говорят о простоте эксплуатации прибора и ухода за ним.Техническое обслуживание механизма — это регулярная чистка и замена фильтров. Наружная решетка и шумоглушитель при загрязнении омываются струей воды. Угольный фильтр необходимо заменять один или два раза в год. Эти простые действия помогут продлить срок службы устройства. Единственный недостаток приточной вентиляции — невозможность работы при неисправном общем воздуховоде. Тогда потребуется дополнительная установка дорогостоящего и громоздкого комплекта принудительной вентиляции.

После выбора подходящей для вашего жилья по воздухообмену и модели клапана, с учетом нюансов размещения и температурного режима региона, проведя грамотный монтаж, вы можете проветрить квартиру в любое удобное время, не открывая. окна. В то же время он полностью исключен из домашней пыли и насекомых. Климатические жалюзи также обеспечивают хорошую звукоизоляцию, что немаловажно в городских условиях.

.

Внешний клапан подачи Описание клапана клапана Крепление клапана подачи на оконной раме

Все о сантехнике — этот старый дом

Примите душ и почувствуйте расслабляющий пульс горячей воды. Бросьте грязную одежду в стиральную машину, добавьте немного моющего средства и нажмите кнопку, чтобы очистить все менее чем за час. Да, домашнюю сантехнику легко принять как должное.

Но чудо воды по запросу становится более очевидным, когда что-то идет не так, или когда проект реконструкции требует установки новых линий подачи, слива и вентиляции.Многие проблемы с сантехникой можно отнести к ошибочным деталям установки. К счастью, сантехнические материалы, процедуры и детали конструкции подробно описаны в Унифицированном сантехническом кодексе (UPC), который является справочным руководством, используемым лицензированными сантехниками и большинством строительных отделов.

Независимо от того, занимаетесь ли вы сантехническим проектом своими руками или работаете с профессиональным сантехником, подробности здесь помогут вам принять базовые решения относительно существующей водопроводной системы или планируемых модификаций.

Основные системы и принцип их работы

Водопроводы обеспечивают подачу воды для использования по всему дому

Есть два основных способа получения воды в домах: из колодца или из местного водоканала.Если коммунальное предприятие поставляет воду, на главной линии подачи, которая входит в дом, будет счетчик воды и главный запорный клапан.

Если вода поступает из колодца на участке, будет большой резервуар для хранения, который заполняется скважинным насосом. Вы найдете запорный клапан на трубе, которая питает резервуар (из колодца), и на трубе, которая питает водонагреватель и все линии холодной воды, которые проходят в разные части дома. Важно знать, где находятся эти запорные клапаны (и держать их доступными), на случай, если в вашей водопроводной системе возникнет проблема, требующая отключения воды.

В старых домах (построенных до 1970 г.) линии подачи обычно изготавливались из медных труб и медных или латунных фитингов. В более новых домах, скорее всего, будут пластиковые трубопроводы (см. САНТЕХНИЧЕСКИЕ ТРУБЫ ниже). В старых домах, которые были отремонтированы, часто используются медные и пластиковые трубопроводы.

Системы очистки воды от загрязняющих веществ

Если вы получаете воду из городского водопровода, она будет очищена от загрязняющих веществ, представляющих опасность для здоровья.Колодезная вода неочищенная. Независимо от того, какой у вас источник воды, важно проверить ее, чтобы убедиться, что она безопасна. (Поиск по запросу «тестирование воды» в вашем районе приведет к появлению ряда компаний, которые могут проверить вашу воду.) Вода из колодцев может быть загрязнена бактериями, химическими веществами, минералами или радоном.

Городская вода также может переносить загрязняющие вещества. Тест на воду позволит выявить конкретные загрязнители, в том числе такие минералы, как железо. Хотя минералы не токсичны, они могут сократить срок службы водонагревателя и затруднить стирку.Результаты теста воды подскажут, какие виды очистки воды необходимы. При использовании колодезной воды нередко проводят две или более процедур — например, для удаления бактерий, радона и минералов.

Отвод сточных вод в канализационную систему или городскую канализацию

Сливные линии, по которым сливается грязная вода, легко отличить, потому что они намного больше, чем линии водоснабжения. В наши дни большинство сливных и вентиляционных линий сделаны из пластика (см. САНТЕХНИКА ниже).В старых домах канализационные трубы могут быть медными или чугунными. В сельской местности сточные воды направляются в отстойник, питающий отстойник, состоящий из перфорированной трубы, засыпанной гравием. Жидкие сточные воды распределяются по всему септическому полю, повышая чистоту, поскольку они просачиваются через гравий в почву. Твердые частицы оседают в септике, и их необходимо откачивать не реже одного раза в год, а в условиях интенсивной эксплуатации — чаще.

В городских районах и многих пригородах сточные воды направляются в городскую канализационную систему.Плата за муниципальные водопроводные и канализационные системы основывается на потреблении воды, которое регистрируется водомером, установленным на основной линии водоснабжения вашего дома.

Вентиляционные отверстия обеспечивают хороший дренаж

Для всех канализационных дренажных линий требуются вентиляционные отверстия для обеспечения хорошего дренажа. Без подпиточного воздуха, который обеспечивает вентиляция, действие вакуума может препятствовать перемещению сточных вод по дренажным линиям. Все сантехнические устройства (раковина, унитаз, душ, стиральная машина и т. Д.) Должны иметь вентиляцию, но некоторые приспособления могут иметь общую вентиляционную линию.Рекомендации по вентиляции приведены в СКП. Обычные вентиляционные отверстия собираются из пластиковых труб и проходят через отсеки для стоек и чердак, чтобы пройти через крышу. Когда невозможно вентилировать приспособление обычным способом (например, вентиляция раковины, расположенной на кухонном острове), большинство строительных норм и правил допускают установку вентиляционного клапана воздухозаборника (AAV).

Сантехнические трубы

Пластиковая труба

Существует три основных типа пластиковых труб, используемых в жилищном водопроводе.Каждый тип имеет определенные характеристики, которые определяют наилучшее использование, но с точки зрения общих характеристик пластиковая труба имеет явные преимущества перед металлической трубой. Он не будет разъедать или взаимодействовать с минералами в водопроводе, как медные и чугунные трубы. В отличие от металлических труб, он обеспечивает некоторую изоляционную ценность. И с ним легче работать, потому что фитинги присоединяются к трубе с помощью растворителей или компрессионных соединений, а не пайки.

  • Труба ПВХ (поливинилхлорид) в основном используется для канализации и для линий холодного водоснабжения.
  • Труба из ХПВХ (хлорированный поливинилхлорид) дороже ПВХ и чаще всего используется для трубопроводов горячего водоснабжения, поскольку выдерживает более высокие температуры.
  • Трубка PEX (сшитый полиэтилен) представляет собой гибкую пластиковую трубку, предназначенную для горячего и холодного водоснабжения. Многие сантехники и домашние мастера предпочитают PEX, а не ПВХ и ХПВХ, потому что его способность сгибаться может устранить необходимость в коленях при прокладке трубопровода, что упрощает процесс установки.Сантехнические линии PEX могут иметь цветовую маркировку; вы используете окрашенный в красный цвет полиэтилен для горячей воды и трубки синего цвета для холодной воды. PEX также используется в системах теплого пола.

Медь

Медные трубопроводы имеют долгую историю применения в сантехнике. Жесткая медная труба (обычно диаметром ½ или дюйма) обычно используется для линий подачи; большие диаметры используются для линий сточных вод. Гибкая медная труба малого диаметра иногда используется для питания кофеварок и устройств для приготовления льда.Изготовление медных водопроводных труб требует использования паяных фитингов, хотя в некоторых случаях также могут использоваться фитинги компрессионного типа. Медная сантехника может служить долго, но она дороже пластика и более восприимчива к повреждениям, вызванным «жесткой» водой, поскольку медь может химически взаимодействовать с некоторыми минералами.

Чугун и свинец

Эти два материала для водопроводных труб больше не используются, и не зря. Чугун дорогой, тяжелый, с ним трудно работать, он подвержен коррозии и ржавчине.Со свинцом также трудно работать, и его токсичность представляет серьезную опасность для здоровья при использовании линий подачи свинца. Если у вас есть старый дом, в котором есть чугунные или свинцовые водопроводные линии, немедленно замените все свинцовые подводящие линии. При необходимости чугунные отводы можно заменить пластиковыми.

Не забудьте про арматуру

Сантехника требует большого количества приспособлений. Вот некоторые из основных деталей, необходимых в водопроводной системе для жилых помещений:

  • Муфты для соединения двух участков трубы
  • Колено для изменения направления
  • Тройники для создания ответвлений подвода
  • Очистка для очистки засоренных линий сточных вод
  • Клапаны перекрытия подачи воды
  • Переходная арматура для соединения различных материалов (например, медных и ПВХ-труб)

Водяное отопление

На отопительную воду обычно приходится 15% или более общих затрат на электроэнергию в доме.Решение о том, какой тип водонагревателя лучше всего подойдет для вашего дома, зависит от ряда факторов: стоимости установки, энергоэффективности (которая определяет эксплуатационные расходы), требований к техническому обслуживанию и долговечности, а также домашних деталей, которые определяют ежедневные потребности в горячей воде. Вот ваш выбор:

Водонагреватели резервуарного типа: по-прежнему наиболее распространенный выбор

Водонагреватель резервуарного типа накапливает горячую воду в резервуаре, размер которого может составлять от 6 галлонов. (для обслуживания одной ванной комнаты) до 80 галлонов.или больше.

Этот тип водонагревателя использует природный газ, пропан, электричество или мазут для нагрева воды. Когда температура воды внутри бака упадет до 115 ° (F) или около того, нагревательный элемент автоматически включится, чтобы снова нагреть воду до нужной температуры. Этот цикл нагрева повторяется независимо от того, используете вы горячую воду или нет. Водонагреватели, соответствующие стандарту ENERGY STAR®, имеют изоляцию для снижения потерь тепла в режиме ожидания, поскольку вода в баке «ждет» своего использования.

Бесконтактные водонагреватели: без потери тепла в режиме ожидания

Верный своему названию, безбаковый водонагреватель не может накапливать горячую воду.Когда кто-то открывает кран с горячей водой, нагревательный элемент в модели без бака автоматически включается, и вода нагревается, проходя через теплообменник. В большинстве бытовых безбаквальных водонагревателей в качестве источника тепла используется природный газ или пропан. В отличие от водонагревателей резервуарного типа, которые используют энергию для поддержания температуры воды даже в пустом доме, водонагреватели без резервуара используют энергию только по запросу (их иногда называют «нагревателями по запросу»). Хотя водонагреватель без резервуара может стоить в два раза дороже, чем водонагреватель резервуарного типа, это разумный выбор, если есть длительные периоды времени, когда нет потребности в горячей воде.

Водонагреватели косвенного нагрева: «Бесплатная» горячая вода зимой

Этот тип водонагревателя зависит от системы отопления всего дома для нагрева воды, которую вы используете для стирки. В зимние месяцы, когда ваша система отопления работает для поддержания тепла в доме, система косвенного нагрева воды обеспечивает бесплатное горячее водоснабжение. Но эта экономия энергии теряется в жаркую погоду, когда система отопления должна работать, чтобы нагреть воду. Системы косвенного нагрева воды обеспечивают максимальную экономию энергии в холодном климате.

Водонагреватели с тепловым насосом: эффективны в более теплом климате

Некоторые системы тепловых насосов, которые обеспечивают отопление и охлаждение всего дома, также могут нагревать воду для стирки. Тепловые насосы для всего дома, которые также нагревают воду для стирки, используются десятилетиями. В последнее время компактные воздушные тепловые насосы стали использоваться в качестве источника тепла для водонагревателей резервуарного типа. Блок теплового насоса устанавливается сверху резервуара для горячей воды, и тепловой насос автоматически включается, когда вода в резервуаре опускается ниже заданной температуры.Этот тип водонагревателя лучше всего работает в теплом и мягком климате.

Солнечная горячая вода: экономия средств от солнца

Есть ли у вашего дома или вашей собственности хорошее солнечное освещение? Если это так, вы можете подумать о «гелиотермической» системе. Этот тип системы обеспечивает циркуляцию воды или (в холодном климате) раствора антифриза в теплообменнике, который использует прямой солнечный свет в качестве источника тепла. Изолированный накопительный бак содержит воду, нагретую солнечными батареями. Бак также будет иметь резервный источник тепла, чтобы довести воду до температуры, когда солнечное отопление недоступно.Солнечные системы горячего водоснабжения давно зарекомендовали себя в США и во всем мире. Солнечная тепловая система может сократить ваши расходы на нагрев воды на 80%.

Общие проблемы

Засоренные линии

Засорения обычно возникают в сливных линиях, и их необходимо устранять незамедлительно, чтобы избежать повреждений раковиной или унитазом при переполнении. Большинство унитазов можно удалить с помощью поршня (он же помощник сантехника). Засорение раковины обычно происходит в сифоне, расположенном непосредственно под сливом раковины.Чтобы очистить забитую ловушку, поместите ведро под ловушку и отсоедините ловушку, отвинтив две накидные гайки. Слейте воду из ведра, очистите ловушку и снова соберите водопровод. Если вам не удается найти или удалить засор, вызовите сантехника.

Утечки

Утечки воды могут вызвать серьезные повреждения, но большинство утечек можно предотвратить. Вот основные причины утечек в водопроводной системе:

  • Утечки вокруг фитингов. Неправильно выполненное паяное соединение может протекать в медных трубопроводах.Компрессионные или резьбовые сантехнические соединения могут протекать, если соединение ослаблено. Чтобы предотвратить утечки в резьбовых соединениях (используемых в душевых и гибких линиях подачи для раковин и унитазов), перед установкой соединительной гайки оберните сантехническую ленту Teflon® вокруг резьбы.
  • Трещина на трубе. Труба из ПВХ и ХПВХ может треснуть от сильного удара или замерзшей в трубе воды. Медная труба может треснуть при замерзании воды на участке трубопровода.
  • Неисправные клапаны. Качество сантехнической арматуры может отличаться.Хороший клапан может обеспечивать герметичность в течение многих лет, в то время как плохо сделанный клапан начнет протекать после частого использования.

Примеси

Сегодня вода во многих регионах, скорее всего, будет содержать примеси, которые могут представлять серьезную опасность для здоровья. Хорошая новость заключается в том, что системы смягчения последствий могут удалить это загрязнение, если они правильно установлены и обслуживаются. Убедитесь, что ваша вода проверена компанией, проводящей испытания воды. Эти специалисты могут порекомендовать правильное лечение для удаления определенных загрязнений.

Чрезмерное водопотребление

Современные сантехнические устройства, такие как туалеты и насадки для душа, спроектированы так, чтобы использовать воду более эффективно, чем старые приспособления. Замена старых водоотводящих устройств новыми, более эффективными версиями снизит ваши расходы на канализацию (или снизит нагрузку на вашу септическую систему), а также защитит окружающую среду. Используйте ту же стратегию с посудомоечной и стиральной машинами. Новые модели ENERGY STAR не только сократят потребление воды; они также помогут снизить ваши счета за электричество.

Колодец и гнойник

Дом с собственным колодцем и септикой требует обслуживания и периодического ремонта. Септик следует откачивать не реже одного раза в год, и следует проявлять осторожность, чтобы не повредить зараженное поле, перемещая по нему тяжелое оборудование.

Колодец иногда может быть заражен бактериями. Это проявится в тесте на воду. Если присутствуют бактерии, проблему можно решить с помощью обработки хлором. Колодезный насос, который подает воду в сборный резервуар, со временем потребует замены, но это стандартный ремонт, с которым может справиться любой сантехник.

как улучшить вентиляцию в квартире Установка обратного клапана в окне

Представленную на рынке систему можно разделить на три категории.

Щелевой

Устройство устанавливается в верхней части открывающейся заслонки или вертикального импоста. Для установки придется снять часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один установлен с улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от атмосферных осадков. Второй блок кладется внутрь. Он содержит механизм, регулирующий интенсивность вентиляции.

Основным преимуществом такой конструкции становится высокая пропускная способность. Длина вентканала колеблется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Встраиваются в оконный профиль на этапе изготовления каркаса. Установить их постфактум не получится. В повседневной жизни такие системы не используются из-за чрезмерной пропускной способности. Обычно их используют для вентиляции больших офисов и торговых залов.

Изделия незаменимы в цельностеклянных павильонах, когда нет возможности сделать вентканалы в несущих конструкциях. В отличие от настенных моделей их недостаток — низкая звуко- и теплоизоляция.

Fantsey

Стал популярным благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Положите товар на верх створки в щель. Свежий воздух в комнату поступает через небольшую щель в уплотнении. Конструкция очень простая, но предусмотрена возможность регулировки расхода воздуха.

Ставить такие устройства в холле или большой гостиной бесполезно. Они не обеспечат должного воздухообмена.Лучше использовать их на кухне или в маленькой спальне.

Способы регулировки клапанов на окнах ПВХ

Мануал

На корпусе таких устройств предусмотрена ручка или двигатель. Его движение изменяет положение заслонки, а значит, интенсивность воздушного потока. Такие конструкции надежны и долговечны. В них практически нечего взламывать. Однако есть ряд недостатков:

  • Ограниченный доступ. Элементы управления находятся в верхней части створки.Каждый раз, когда вам нужно изменить положение заслонки, вы должны сесть в кресло. В некоторых моделях эта проблема решается установкой шнурка, как в жалюзи.
  • Статический. Поддерживать с их помощью постоянный микроклимат очень сложно. Для достижения комфортных условий необходимо менять положение жалюзи в зависимости от погоды. Не всегда удается выбрать подходящий режим.

Автомат

Такие изделия обладают рядом преимуществ:

  • Поддерживают постоянный микроклимат.Устройство самостоятельно создает заданные комфортные температуру и влажность. Интенсивность воздушного потока регулируется по показаниям датчика.
  • Автономный. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батарейки. Лоскут перемещает нейлоновые ленты. В зависимости от давления они меняют свою длину и, соответственно, положение заслонки.
  • Эффективность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или белье будет сохнуть.В непринужденной обстановке прибор не переедает в доме, что снижает расходы на отопление.

Плюсы и минусы клапанов приточной вентиляции

Достоинства:
  • Бытовая техника проста и надежна. Вы можете установить их своими руками.
  • Ventalojack удаляет излишнюю влагу из наиболее благоприятного места для ее образования — границ перепада температур. Если бы стеклянные пакеты были Hispin или конденсатом, количество капель уменьшается или они исчезают вовсе.
  • В помещении нет сквозняков, как при микрозаборе или полном открывании окна. Таким образом, снижается риск простудных заболеваний.
  • Воздухообмен между квартирой и улицей происходит постоянно. Вы дышите свежим воздухом весь день, а не только во время вентиляции.
Недостатки:
  • При сильном морозе бюджетные модели могут замерзнуть.
  • В подавляющем большинстве изделий отсутствуют фильтрующие элементы. Из-за этого в дом попадает пыль и посторонние запахи.
  • С полной настройкой микроклимата справляются только дорогие модели. В бюджете необходимо самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Как выбрать затвор клапана на пластиковые окна

Перечислим важнейшие критерии, на которые нужно обращать внимание при выборе:

  • Шум. Когда воздушные массы на высокой скорости проходят через ограниченное поперечное сечение, появляется шум.Комфортный уровень звука в пределах 30-40 децибел. Модели, в которых узкая длинная щель сформирована на минимальном фокусе, при сильном ветре могут издавать свист. Если в рабочем положении клапан не прилегает плотно, он может дребезжать.
  • Производительность. Напрямую зависит от условного прохождения вентиляционных отверстий. Чем больше площадь канала, тем больше свежего воздуха попадает в дом. При выборе конкретного устройства необходимо отталкиваться от площади помещения и количества жильцов.Производительность разных устройств варьируется в пределах от 6 до 150 м3 / час. Лучше выбирать устройство не точно по параметру, а с запасом в 1,5-2 раза.
  • Подогрев воздуха. В классических моделях холодные воздушные массы нагреваются теплым конвекционным потоком от радиатора. В северных регионах этого может не хватить. Тогда нужно подобрать технику с электрообогревом.
  • Тип фильтров. В конструкциях, которые монтируются на створку, они отсутствуют.Интегрированные в раму модели могут оснащаться фильтрующими элементами. При их использовании пыль с улицы не попадает в помещения. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно упадет.
  • Способ установки. Есть универсальные модели, которые интегрируются в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на каркас каркаса.
  • Цена.Каждый из вышеперечисленных вариантов влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими климатическими изделиями.

Как установить накладку клапана на пластиковые окна своими руками

Существует несколько разновидностей изделий для отечественных товаров. В рейтинг популярных моделей вошли изделия французского и российского производства:

Мы расскажем вам об установке их систем.

Инструкции по установке Air-Box

Устройство устанавливается на верхней части створки.Работаем в следующей последовательности:

  1. Карандашом отмечаем центр кадра.
  2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и наносим метки по краям.
  3. По биркам вырезать участок уплотнительной резинки.
  4. Вместо обычной резины вставить уплотнитель, который идет в комплекте.
  5. В образовавшемся отслоении пломбы установите само устройство, предварительно сняв с него защитную пленку.
  6. Прикручиваем скобы самозатягивающимися.
  7. Закройте окно и отметьте размеры устройства.
  8. По разметке вырезаем фрагмент пломбы рамки.
  9. Вставьте новую тонкую резинку.

По желанию, изделие может поставляться с воздухозаборником для наружного воздуха. В нем установлен фильтрующий элемент, задерживающий атмосферную пыль. Пошаговое руководство по установке для передачи видео.

ИНСТРУКЦИЯ К ОБОРУДОВАНИЮ AERECO

Устройства предназначены для автоматического регулирования микроклимата.Они интегрированы в раму, благодаря чему обеспечивается больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно соблюдать осторожность. Если вы сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Выполняем работы в следующей последовательности:

  1. Соответствие средней части оконной створки.
  2. Прикручиваем металлический узор или пластиковую монтажную планку.
  3. Сверлом диаметром 4-5 мм сделать центрирующие отверстия по краям.
  4. По шаблону отмечаем контур будущих прорезей и удаляем его.
  5. Просверлить отверстия сверлом диаметром 10 мм.
  6. Лобзик, реставратор или фрезерование отвалов между отверстиями.
  7. Когда окно закрыто, переносим размеры отверстий на раме.
  8. Устанавливаем шаблон на профиль рамы и повторяем все операции по фрезерованию пазов. Для удобства временно вытаскиваем уплотнительную резинку.
  9. Прикручиваем монтажную пластину с внутренней стороны.
  10. Элемент с клапаном, регулирующим воздухообмен, не устанавливаю.
  11. Снаружи прикрутите защитный козырек.

Вы можете наглядно увидеть процесс установки на видео.

Если вам нужно избежать небольшого помещения или избавиться от запотевания очков, для типа Air-Box подойдут простые конструкции. Для автономного управления микроклиматом лучшим решением становится продукция по типу Aereco. А советы и рекомендации помогут установить клапан для вентиляции своими руками.

  • Материал подготовил: Степанков Игорь

Назначение приточного клапана — подача в помещение наружного свежего воздуха. Современные квартиры в большинстве своем полностью лишены приточного воздуха, на который рассчитана работа вытяжных каналов вентиляции на кухне, в ванной или туалете. Для качественной вытяжной работы возможно преобладание внутреннего давления над наружным. Приток производился через неплотность оконных и дверных блоков, но современные конструкции имеют высокую степень герметичности и не допускают попадания внутрь воздуха, что делает невозможной работу естественной вентиляции.

Приточная арматура обеспечивает наружный доступ внутрь помещения, нормализует работу и создает качественный воздухообмен.

Как это работает?

Работа приточного клапана заключается в подаче наружного воздуха через специально проделанную в наружную стену или заслонку пластмассового окна Вентиляционный канал. Течение потока осуществляется естественным образом за счет перепада давления внутри и снаружи.

Объем приточного потока регулируется заслонкой, увеличивающей или уменьшающей просвет вентиляционного канала.Регулировка производится вручную с помощью ручки на внутренней (пристенной) части клапана.

Виды и особенности

Основные типы приточной арматуры:

По названию можно сделать вывод о месте установки прибора. Самые продвинутые модели включают бризеры и настенную арматуру со значительно большим набором функций. Самые продвинутые модели имеют датчики влажности (гигрометры), датчики температуры и дистанционное управление с пульта или с помощью смартфона.

Мнение эксперта

Федоров Максим Олегович

Основной особенностью приточных клапанов является отсутствие необходимости открывать окна . Это играет важную роль для людей с различными респираторными заболеваниями или страдающими аллергией. Для таких людей важна возможность постоянной вентиляции при отсутствии раздражающих или вредных компонентов воздуха, она позволяет обеспечить качественный состав внутреннего воздуха и комфорт для жильцов.

Уважаемые модели со сложным функционалом способны обеспечить максимально возможный приток свежего воздуха с заданными параметрами потока.Есть модели с программируемым режимом работы. При этом практически любая техника может работать как обычный настенный вентиль без подключения к электросети.

POWN VALVE VALVE VENT

НАПОРНЫЙ КЛАПАН

Клапаны настенные обеспечивают максимальный эффект вентиляции помещения. Их устанавливают на поверхность наружной стены в удобном месте, часто монтируют над радиаторами центрального отопления, чтобы уходящий воздух прогревался и не снижал температуру внутри помещений.Клапанное устройство состоит из трех основных элементов:


  • наружный декоративный колпак или вентиляционная решетка


  • воздуховод в сквозной наружной стене


  • основной блок приточного клапана, в котором установлен фильтр, иногда — вентилятор и другое оборудование

Клапаны настенные, работающие по принципу естественного потока, подходят только для относительно теплых регионов страны .Холодный воздух в морозную погоду создаст предпосылки для образования конденсата, обледенения и стен вокруг устройства. Кроме того, холодным воздухом может быть помещение, которое потребует повышенных затрат на отопление.

Обычная подача одного клапана составляет около 30 м 3 / час, что соответствует часовой норме на одного человека. Это следует иметь в виду, приобретая устройство для квартиры. Более продвинутые и дорогие модели способны подавать гораздо больший объем потока, имеют массу дополнительных функций — подогрев, многоступенчатую фильтрацию, разные скоростные режимы.

Для пластиковых окон

Приточная арматура для пластиковых окон представлена ​​приборами , установленными на верхней перекладине створки . Подача воздуха осуществляется через отверстие в каркасе. Снаружи устанавливается декоративный колпак с решеткой от проникновения мелкого мусора, тополевого пуха или насекомых. С внутренней стороны установлен корпус с пылевым фильтром.

Подача свежего воздуха производится снизу вверх, что исключает возможность появления сквозняков и позволяет слегка подогреть холодный наружный воздух от тепла подушки безопасности нагретого внутреннего воздуха.

Недостатком таких клапанов считается образование моста холода В месте расположения приточного воздуха в помещение. Он надутый, сильно охлаждает корпус , что способствует образованию конденсата и обледенению.

Оконные вентиляционные клапаны

Клапаны оконные, кроме уже рассмотренных, имеют другое исполнение. На внешней части оконной створки зажимается резиновый уплотнитель. Клапан устанавливается в верхней части створки, крепится тремя винтами на пластиковой четверти.Подача воздуха осуществляется через щель, образованную отсутствием резинового уплотнения.

Устройство очень простое, но не требует сверления или фрезерования пластиковой створки, а замена уплотнителя, при необходимости, никаких работ не представляет. Устройство позволяет проводить одновременную фильтрацию поступающего воздушного потока, хотя по качеству подготовки такой клапан не может перемещаться с более совершенных моделей настенных растений.

Домент.

Стеновые клапаны

Domzent предназначены для установки в сквозное отверстие во внешней стене .Конструкция клапана предназначена для установки над радиаторами отопления . Подача воздуха происходит в продольном направлении (параллельно плоскости стены), что позволяет потоку нагреться от тепла батареи . Такой монтаж полностью исключает намокание стен, обледенение или поступающий слишком холодный воздух. Могут быть только регионы с очень морозной зимой (-40 ° C или около того). Дополнительной функцией клапана DOMMENT является шумоизоляция, которая снижает уровень внешних звуков практически до нуля.

Конструкция клапана состоит из наружной решетки с москитной сеткой, воздуховода и основного блока, расположенного в помещении над радиатором отопления. Качественная фильтрация воздуха гарантирует отсутствие аллергенов, мелкой пыли, частиц шерсти и других вредных или нежелательных элементов.

CPV 125.

Полный аналог данной модели — вентиль КИВ-125. Клапан подрезной традиционной конструкции без дополнительных элементов, предназначенный для помещений с естественной вентиляцией. Изготовлен из теплоизоляционных материалов , что позволяет снизить риск обледенения зимой.Это существенно отличает CPV 125 от оконных клапанов, склонных к обледенению или появлению конденсата.

Для управления заслонкой имеется специальная ручка, поворот которой достигается открытием или закрытием просвета вентиляционного канала. Если клапан находится слишком высоко, регулировка производится с помощью специального шнурка, прикрепленного к рукоятке.

Конструкция клапана практически не отличается от базовой модели — наружная вентиляционная решетка, изолированный воздуховод, основной блок с фильтром и рукояткой управления.Внешний вид устройства довольно привлекательный и аккуратный. Клапан имеет компактные размеры и не выделяется на поверхности стены, обеспечивая качественное выполнение поставленных задач.

Какой клапан выбрать — Рейтинг

На выбор настенного клапана влияют разные факторы:


  • потребность и потребность помещения


  • климатические условия района


  • Размер номера, кол-во человек


  • предпочтения и пожелания арендаторов


  • финансовые возможности

Среди множества вариантов дизайна с высочайшим качеством и передовыми установками можно выделить обычные бризеры семейства Tion .Они лидируют по соотношению цены и качества, отзывы пользователей единодушно дают им пальму первенства по всем позициям.

Для традиционной вентиляции без дополнительных функций можно использовать обычные оконные или настенные устройства, которые не нужно подключать к источнику питания, просты в установке и обслуживании.

Следует учитывать, что стоимость приточно-вытяжных установок начинается с 16 000 рублей, что существенно ограничивает их использование.Окончательный выбор обычно обусловлен сочетанием возможности и необходимости.

Установка: правила монтажа

Установка оконной задвижки заключается в просверливании (фрезеровании) отверстия в верхней горизонтальной оконной створке горизонтальной перегородки. В качестве альтернативы можно только удалить только уплотнительную прокладку, что значительно сокращает вмешательство в конструкцию окна. Корпус клапана устанавливается на раму и закрепляется винтами, после чего устройство готово к использованию.

Мнение эксперта

Теплотехника и вентиляция РСВ

Федоров Максим Олегович

Монтаж настенной арматуры намного сложнее. Основным этапом монтажа становится сверление наружной стены под пластиковый воздуховод. Диаметр проема около 12 см, что требует использования специального инструмента. Обычно используют алмазную дрель, устанавливаемую в электродрель на специальной подающей шине. Он обеспечивает заданное положение инструмента и подачи. Канал должен иметь небольшой уклон снаружи в пределах 3-5 ° для стекания конденсата или дождевой воды.Работа сложная, самостоятельно не рекомендуется.

После изготовления отверстие производится монтаж и утепляется. На этом этапе важно обеспечить теплоизоляцию трубы, чтобы исключить попадание холода в квартиру. Затем подвешивается внутренний блок, плотно прилегающий к стене. После этого остается только подключить прибор к электросети и настроить необходимый режим работы.


Плесень на откосах, набивка и «плачущие» окна — следствие герметичности современных пластиковых окон.Проблемы решаются установкой приточного клапана на пластиковые окна.

Клапаны приточной вентиляции для окон ПВХ монтируются на верхней части оконной створки, обеспечивая приток воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая тишину и покой, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая определенными навыками и используя нашу инструкцию, приточную вентиляцию пластиковых окон можно организовать своими руками.

Как работает регулирующий клапан

Грамотно оборудовать оконную приточную вентиляцию можно только по механизму ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать отверстие шириной 1 см и длиной около 30 см. По окончании работы закрывается гидроблоком. Снять вентиль не получится, чтобы не открыть вентиляционную прорезь на оконном профиле.

Накладка для окон ПВХ — часть пассивной вентиляции.Холодный воздух засасывается внутрь помещения и выталкивает теплый воздух в вытяжную вентиляцию. Движение обеспечивается за счет перепада давления, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать только при принудительной вытяжке.

Таким образом, для работы подающей арматуры необходимы условия:

  • В квартире обязательно должна быть разрешенная естественная вентиляция. Чтобы проверить ее работу, следует закрыть дверь в квартиру, открыть окно в комнате, максимально удаленной от Вентканала, и прикрепить лист бумаги к решетке.Если держится, то с капюшоном все в порядке. Даже когда вытяжка плохо тянет, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет невысокой;
  • Температура воздуха на улице меньше +5 градусов;
  • Между помещениями в квартире должен быть свободный воздухообмен. То есть двери открыты или под ними есть щели шириной 2 см. Можно сделать внизу дверей вентиляционные проемы общей площадью 130 кв.См. Двери в ванную и 200 кв. См. Для кухни;
  • Для того, чтобы воздух поступал от входа, он должен быть максимальным, чтобы запечатать входную дверь.
  • Многие владельцы боятся обледенения вентиляционного клапана для окон ПВХ. Действительно, если подающий клапан отрегулирован неправильно, явление возможно. Есть многочисленные отзывы владельцев пластиковых окон. В сильные морозы вентиль нельзя отключать полностью.

    Тогда прогреется теплым воздухом из помещения и исключено обледенение пластикового окна с вентиляцией.

    Если выпускной клапан полностью перекрывается, прорезь для подачи воздуха выбегает наружу. Щель закрывается очень аккуратно, обеспечивая полную непроницаемость.

    Но не стоит пугаться увеличения шума в квартире после установки вентиляционного клапана на пластиковый окошко. Воздушный зазор совсем небольшой, поэтому шумоизоляция снизится незначительно, что подтверждают ответные клапаны вентиляционных клапанов для пластиковых окон.

    КПД приточных клапанов

    Этот вопрос наверняка возникнет у каждого владельца квартиры с металлопластиковыми окнами без вентиляции.Чтобы не тратить зря деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

    Снимите уплотнитель с верхней части оконной створки. Резать не нужно, просто оставьте свисать. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте окно в таком состоянии на несколько дней. Обратите внимание на следующие параметры:

    • температура в помещении;
    • наличие конденсата на стеклах;
    • Ли появился уличный шум;
    • нет тяги.

    После эксперимента пломба вставляется на место.

    Кстати, температура воздуха в помещении после установки клапана приточной вентиляции для пластиковых окон будет ниже. Ведь в комнату проникает холодный уличный воздух. Если в квартире отличное отопление, хозяева даже не заметят разницы в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана на пластиковое окно и задуматься о покупке устройства подачи воздушного отопления.

    Необходимость приточной арматуры на пластиковые окна

    Есть хозяева, предпочитающие тепло свежего воздуха. И они ошибаются. В Америке и Европе, использующих пластиковые окна 30 лет, существует термин «синдром нездорового здания». Относится к герметичным постройкам с плохим воздухообменом. Находиться в таких помещениях вредно для человека. По данным ВОЗ, болезнь вызвана плохим качеством воздуха в помещениях, ежедневно уносят 5 тысяч жителей Земли.Это внутренний воздух, а не проезжая улица! В Америке до 30 тысяч человек ежегодно умирают от болезней, вызванных повышением концентрации радона в квартирах. Газ отделяется от земли, строительных материалов и скапливается в домах, не оборудованных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приспособлений.

    Кондиционер не заменяет вентиляцию пластиковых окон!

    Ручка клапана окна шаблона

    Клапан приточный для пластиковых окон устанавливается вместо штатной ручки.Многие окна ПВХ не желают устанавливать клапаны приточной вентиляции, выступающие за створку. Для них создано удобное решение, позволяющее проветривать помещение, не нарушая внешний вид.

    Преимущества оконной приточной вентиляции в виде вентилей-ручек:

    • Вентиляционный клапан расположен в обычном для конденсата виде на пластиковом окошке. Клапан создает естественное движение воздуха, что особенно актуально в холодное время года;
    • Сочетание вентильной ручки и вытяжной системы вентиляции создает в помещениях здоровый микроклимат, выводит излишки влаги;
    • Клапан выпускной подрезной в виде ручки для пластиковых окон — прямоточная конструкция.По законам физики, проникая в теплое помещение, холодный воздух не создает конденсата. То есть клапан зимой не промерзнет;
    • Клапан снабжен воздушным фильтром, не пропускающим пыль в помещение. Раз в полгода фильтр меняется.

    Отзывов о приточном вентиляционном клапане в виде ручки мало, ведь это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя устройствам для вентиляции металлопластиковых окон.Такая конструкция подходит в качестве вентиляционного клапана для алюминиевых окон.

    Монтаж клапана вентиляции пластикового окна осуществить несложно. В комплект входит подробная инструкция и схема расположения отверстий в оконной створке самолета. Все застежки прилагаются.

    Установка запорной арматуры на окно своими руками

    Обрезной выпускной клапан на пластиковом окне можно установить самостоятельно. Самодельный мастер потратит не больше часа.

    Потребуются следующие инструменты:

    • линия;
    • Отвертка или отвертка

    • ;
    • острый нож;
    • клапан.

    На откидное окно окна устанавливается накладной клапан для пластиковых окон. Предварительно нужно сделать разметку посередине верха створки с помощью линейки. Порядок работы зависит от конструкции клапана. Так что в некоторых случаях для окошка оборудования с вентиляцией нужно всего лишь заменить место уплотнения на прикрепленное.Для других моделей вам нужно будет сделать прорезь в профиле. Выбирая приточный вентиль для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как приточную прорезь, чтобы вырезать приточную в домашних условиях, сложно вырезать.

    Обычно производители предоставляют свои устройства с подробной инструкцией, позволяющей оборудовать вентиляцию пластикового окна своими руками.

    Пошаговая инструкция Как осуществляется установка приточного клапана оконной вентиляции на видео:

Важным этапом в любой квартире или доме станет замена старых деревянных окон на пластиковые.Изменение будет настолько разительным, что вы думаете только об одном — почему этого не произошло раньше. Конструкция значительно снизит расход тепла, значительно снизит уличный шум, в жару не даст сильно прогреться помещению.

Но, такая герметичность может быть двойной, в частности, сломается вентиляция в квартире или доме.

Это может показаться странным, но при проектировании жилищ в советское время зазоры между каркасами и капитальными стенами также учитывались как приток и отток воздушных масс.

Поэтому вентиляционные каналы тех лет сегодня не справляются с увеличивающейся ими нагрузкой. Сегодня мы расскажем вам о том, что такое приточная вентиляция на пластиковые окна и ее виды.

Убираем влагу из помещения

Большинство жилых фундаментных зданий оснащено самыми дешевыми и простыми системами вентиляции. Они состоят из примитивной вытяжки на кухне или в ванной, а воздушный поток обеспечивает проемы дверных и оконных проемов.

Этот вариант вполне успешно справляется в домах с обычными деревянными ящиками, обеспечивая необходимые 30 м 3 / час воздуха на человека, согласно нормативам.Если установить пластиковые окна и поставить уплотнители на двери, воздушный поток просто исчезнет.

Это поспособствует нарушению микроклимата помещения:

  • повысит влажность;
  • В комнатах станет душно;
  • возникает дискомфорт и ощущение нехватки свежего воздуха.

Может возникнуть даже «обратный отток» в вентшахте из-за недостатка атмосферных воздушных масс, т.е. будет поток воздуха из квартиры наружу.В результате в многоквартирном доме запахи из соседних квартир начнут идти к вам.

Вентиляция для пластиковых окон имеет свои особенности. Например, многие пользователи заметят, что помимо системы пылеулавливания, у них будет много других проблем, в частности, стул и запотевание стекла.

После претензий к производителю будет дана рекомендация практически держать створку в режиме вентиляции. Но тогда что такое система плюсов?

Виды вентиляции

Узнайте больше об их дизайне и узнайте:

  • есть фортажа;
  • есть «гребешок» на створке или нет.Цена устройства небольшая, но польза от него довольно значительная;
  • , установлен ли выпускной клапан;
  • может быть, это самоограничение.

Рассмотрим их ниже:

Гребень Устройство позволяет регулировать створку в определенных положениях. Это несколько отличается от обычного механизма складывания. Дает возможность установить ширину проема створки в нескольких промежуточных положениях.
Форточка
  1. Традиционная планировка компоновки окон.
  2. Гарантирует нормальный режим вентиляции.
  3. Воздух попадает в верхнюю часть комнаты, смешивается с тем, что уже есть в комнате, и распределяется в будущем по всему ее объему.

Главный недостаток — из-за усложнения конструкции увеличиваются затраты на окна. Тоже хоть и немного, но величина светового потока уменьшается.

Окно с автоматической задержкой
  1. Используется специальный профиль с отверстиями в нижней внешней и верхней внутренней части.
  2. Обеспечивает приток воздуха в верхнюю половину помещения.
  3. В оконной конструкции предусмотрена специальная камера, которая пропускает воздушный поток, нагревается и попадает в комнату.

Ограничения по использованию — не рекомендуется устанавливать более широко на верхние этажи, следовательно, и дороже по стоимости профиля. В этом случае недостаточная тяга не сможет обеспечить приток воздуха в необходимом количестве. А в жаркую погоду система не сможет полноценно работать из-за физиков процесса конвекции.

Поддерживающие вентиляционные клапаны

Чтобы поддерживать микроклимат не только рядом, она должна быть многофункциональной. Ниже рассмотрим их основные параметры, характеризующие класс устройств:

  1. Метод установки предлагает нам два варианта:
  • замена старого стеклопакета на новый, но уже с меньшими размерами для установки вентлиппана в образовавшемся пространстве;
  • размещение клапана в верхней обвязке одной из оконных створок.

У первого способа есть недостатки — уменьшается световой поток, а денежные расходы увеличиваются.

  1. Управление — автоматическое или ручное . Рекомендуем не рассматривать варианты с нерегулируемыми клапанами. По предпочтительной цене выглядит метод ручного управления, позволяющий регулировать подачу воздуха и экономить тепло. Автоматический режим позволяет поддерживать в помещении выбранную температуру и влажность.

Совет: При необходимости можно комбинировать оба режима, для чего установлена ​​комбинированная система управления.

  1. Нормы воздухообмена — Должен быть предусмотрен приток и отток воздуха с его изменением в помещении на уровне не менее 30 м 3 / час на человека.
  1. Уровень шумопоглощения . Современный дизайн окна позволяет выводить шумы мощностью 30-35 дБ, поэтому инструкция требует установки вентлипана с такими же техническими возможностями.
  1. Работа в зимних условиях Это может быть сложно, так как заранее сложно догадаться — в условиях низких температур появится или откладывается конденсат.Это все еще зависит от характеристик воздуха внутри и снаружи, параметров его потоков, материала корпуса и прочего.

Предлагаем для устранения некоторых «факторов риска» сделать следующее:

  • обеспечить достаточную теплоизоляцию клапана, уделяя особое внимание той части, которая находится вне помещения;
  • установите пластмассовый «тепловой погон», если используется металлический корпус.

Сам клапан представляет собой сложное устройство, поэтому его средняя стоимость может достигать 40-60 долларов США.

Выход

Эффективная работа рассмотренных вариантов возможна только при наличии исправно функционирующей вентиляции. Хотя предлагаемые способы и помогают осуществить нормальный воздухообмен в помещении, есть и другие факторы, которые могут на него повлиять ().

Видео в этой статье поможет вам найти дополнительную информацию по этой теме.

Имеют достаточные преимущества перед деревянными предшественниками. Но есть и недостатки. Например, идеальная герметичность спасла жилище от сквозняков, но при этом микроклимат изменился в худшую сторону.

Избавиться от этой и других проблем поможет вентиляционный клапан для пластикового окна.

Это нужно?

Неплотная посадка деревянных оконных частей приводила к постоянным сквознякам. И если летом порадовал, то зимой доставили неудобства. Старшее поколение помнит, как нужно было узаконить пробелы. Но при этом в жилище был идеальный микроклимат, парадного воздуха не было. По этой же причине обычные деревянные окна не потеют, а пластик часто «плачет», что приводит к быстрому образованию плесени.

Не забывайте о факторах обычного жизнеобеспечения:

Сушка в квартире белья;

Человеческое дыхание, выделяя углекислый газ,

Потоотделение;

Выбор пара, топочного масла для приготовления пищи и т. Д.

Эти факторы могут значительно повредить пластиковое стекло. Специалисты рекомендуют проветривать помещение с такими окнами 1,5-2 часа в сутки в любое время года.

Солидные преимущества

По мнению производителей, вентиляционный клапан для пластикового окна — идеальное устройство.Он не уменьшает количество падающего света, не вызывает сквозняков, поддерживает воздухообмен, создает постоянный приток свежего воздуха, одновременно не понижая температуру в помещении и не ухудшает одно из ценных свойств пластикового стекла. окна — звукоизоляция.

Кроме того, постоянный воздушный поток поддерживает комфортный уровень микроклимата в помещении, а вентиляция заставляет температуру постоянно повышаться.

Конструктивные особенности

Узкая продолговатая пластиковая деталь представляет собой вентиляционный клапан для пластикового окна.Операции, из которых воздух поднялся на улицу, направлен вверх. Благодаря этому нет сквозняков и сохраняется постоянная температура воздуха в помещении.

Клапаны почти всех производителей имеют несколько вариантов работы. Регулировка необходима для установки определенного режима воздухообмена. Причин обычно две: разница влажности и температуры в жилище и на улице.

Способы управления воздушным потоком

Установки вентиляционного отверстия бывают двух типов:

Ручная.Для этого в некоторых моделях есть шнурок (например, жалюзи), так как клапан обычно достаточно высокий. Остальные устройства регулируют регулировку с помощью двигателя. Как правило, его крайнее левое положение полностью открывает заслонку клапана, а правое — перекрывает воздушный поток. Поэтому, как закрыть вентиль на пластиковом окне при ручной настройке, вопросов обычно не вызывает. Неудобство в том, что выбрать подходящий режим довольно сложно.

Автомат.Этот вариант идеален, но за него придется доплатить. Однако траты оправданы. Например, экономия тепла зимой. При отсутствии жильцов влажность в помещении снижается, а устройство снижает приток свежего воздуха. Работа автоматической регулировки основана на датчиках, которые измеряют либо влажность внутри и снаружи, либо давление.

Если автоматический вариант основан на измерении давления, система работает следующим образом. Завеса с верхним подвесом поднимается или опускается в зависимости от потока воздуха (ветра).Если вентиляционный клапан для пластикового окна оборудован датчиком давления из нейлоновых лент, регулировка будет увеличиваться за счет увеличения или уменьшения поперечного сечения забинтованного проема. Система проста: чем влажнее в помещении, тем шире открыт вентиль.

Типы клапанов

На рынке представлены только три типа вентиляционных клапанов:

  1. Slove клапаны. Обеспечьте приток воздуха в достаточном количестве. Он попадает через отверстие, ширина которого составляет от 170 до 400 мм, а высота от 12 до 16 мм.Со стороны улицы отверстие закрывается приточным блоком. Он надежно защищает щель от насекомых, крупных частиц пыли, приносимых ветром, и от дождя. Со стороны помещения отверстие закрывается регулировочным узлом. Этот обрезной клапан на пластиковых окнах размещается в верхней части створки или в горизонтальном разделительном профиле. Достоинства такого типа устройств — большая пропускная способность и удобство крепления, не требующего демонтажа.
  2. Складные клапаны. Недорогой и простой вентиляционный клапан для установленных пластиковых окон.Подайте воздух к складным клапанам комнаты через небольшие узкие прорези в фокусе. Несомненные плюсы — монтаж, проходящий без особых усилий, и сохранение звукоизоляции. Небольшой минус — малая пропускная способность, поэтому для больших помещений откидные клапаны не подходят.
  3. Верхние клапаны. Аналогичный клапан вентиляции для пластиковых окон (многочисленные отзывы покупателей подтверждают это) имеет самую высокую пропускную способность. Но накладную нельзя использовать на уже установленные стеклопакеты.Для него нужно заранее подготовить место.

В магазинах и на рынках представлен довольно большой ассортимент товаров этого вида. Они различаются способами монтажа, объемом пропускаемого воздуха и другими характеристиками. Главный минус использования накладных клапанов — это значительная потеря звуко- и теплоизоляционных характеристик стеклопакетов. Поэтому в домашних условиях применять их специалисты не рекомендуют.

Для тех, кто не хочет портить дизайн окна, дизайнеры предложили идеальное решение.Это ручка вентиляционного клапана для пластиковых окон. Плюсы существенны:

Устройство предназначено для обеспечения естественного притока воздуха, что особенно актуально в межсезонье и холодное время года;

Клапан в сочетании с вытяжной системой восстанавливает микроклимат помещения, устраняя лишнюю влагу;

Клапан-ручка для стеклопакетов — прямоточная конструкция, поэтому поток холодного воздуха, попадая в комнату, не создает конденсата, что позволяет окну при низких температурах не поливать;

В вентиль вмонтирован воздушный фильтр, предотвращающий попадание пыли в жилые помещения.Его нужно менять каждые полгода.

Как выбрать

Клапан для пластиковых окон (цена от 200 рублей) выбирается по нескольким критериям. Начнем с материала. Это может быть металл, дерево или пластик. Еще один важный аспект — регулировка отверстия для подачи воздуха. В линейке недорогих моделей такой функции нет. Они обеспечивают лишь ограничение притока воздуха при сильном ветре.

Также стоит обратить внимание на работоспособность устройства.Как отмечается в отзывах пользователей, необходимо отталкивать от количества проживающих в комнате людей. Считается, что на одного взрослого члена семьи необходим расход воздуха в количестве 30 м 3 / час.

Шумопоглощающие характеристики выбранного клапана должны быть близки к соответствующим характеристикам установленных стеклопакетов.

Если предстоит установка своими руками, лучше выбрать откидной или щелевой клапан.

Других особых нюансов нет.Осталось только сравнить цены, узнать бренды и изучить качество предлагаемых товаров.

Производители

Aerco, Air-Box (Comfort, Comfort-S) и Regel-Air наиболее популярны.

Модели Aereco имеют другую воздушную форсунку. Регулировать можно как наклонное направление, так и прямое. Они отличаются и большим функционалом. Помимо основных обязанностей Aereco, например, нормализация уровня влажности в жилом помещении. Отвечает за эту функцию гигрипального управления.

Air-Box лидирует среди производителей вентиляционных клапанов. Устройства этого производителя обладают лучшими показателями эффективности, легко устанавливаются. К тому же они компактны и относительно дешевы.

Появляются вентиляционные клапаны отечественного производителя. Например, линейку этих устройств выпустила компания «Мабайтек».

Установка вентиляционного клапана на пластиковые окна

Вариантов всего два. Первый — глобальный.Полная замена стекол. Причем новый должен быть немного меньше, потому что заслонка будет появляться на стыках и откосах. Помимо больших затрат есть еще один минус — значительно снижается световой поток.

Второй вариант — установка привязки в окне. Работы продлятся не более 30 минут.

Пошаговая инструкция

Устройство можно прикрепить следующими способами:

На любую створку сверху;

На раме;

На стыке окна и стены (возможно только при установленном стеклопакете).

Самый простой вариант установки — это следующие действия:

  1. Определитесь с местом установки клапана.
  2. Присоедините устройство, затем откройте и закройте створку. Клапан не следует запускать повторно.
  3. Заняв место расположения устройства, делаем боковые надрезы канцелярским ножом.
  4. Снимаем утеплитель, заложенный при установке стеклопакета, и вставляем уплотнитель крепления.
  5. С корпуса устройства снимаем защитную пленку и позиции самостоятельного рисования на подготовленном месте.
  6. Между креплениями вставить дополнительные уплотнители в комплекте.
  7. Напротив установленного изделия разрежьте старое уплотнение и наденьте прилагаемый к клапану.

Установка вентиляционных клапанов на пластиковые окна не представляет особой сложности.

Уход

Регулирующий клапан на пластиковых окнах имеет некоторые особенности в работе. Категорически запрещается мочить и стирать. Разбирать тоже не рекомендуется. Для уборки можно использовать пылесос.В случае генеральной уборки, строительных или отделочных работ прибор необходимо опломбировать (например, специальным скотчем).

Очищайте клапан не реже двух раз в год.

Перед зимними холодами необходимо качественно прогреть вентиль. Особое внимание уделите внутренней его части. Если корпус прибора металлический, то между внешней и внутренней частями следует оборудовать пластиковый тепловизор.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
