Ростверк — что это такое виды и предназначение

Последние двадцать лет строительная отрасль возрождается: меняются технологии, возводятся прочные здания из металлоконструкций, подбираются оптимальные схемы сотрудничества с клиентом. Связи с чем, заказчики проявляют огромный интерес к используемым в проекте фундаментам. В этой публикации мы рассмотрим ростверк — что это такое, виды и предназначение его при строительстве зданий

• Дословно ростверк — что это такое, виды и предназначение его можно определить, сделав перевод немецкого слова Rostwerk, в котором Rost — это решётка и Werk — это строение.

На деле же, эта конструкция, как объясняет Википедия представляет собой верхнюю часть свайного или столбчатого фундамента и служит для распределения нагрузок от несущих элементов здания (сооружения).

Ростверк — что это такое, виды и предназначение? Конкретный вопрос требует не менее конкретного ответа. Это железобетонная рама, которая находится под несущими стенами здания и стоит на вкопанных в землю колоннах. Сбоку ростверк напоминает стол, в котором столешницей является плита (или балка), а ножками сваи, заглубленные в землю.

Достоинства железобетонного ростверка в строительном производстве неоспоримы. Благодаря использованию этой конструкции у зданий повышается:

• Прочность;
• Надежность;
• Устойчивость к воздействию окружающей среды;
• Экономичность — железобетонный ростверк можно выполнить без дополнительных трат на использование спецтехники.

Больше всего конструкция подходит для легких зданий и сооружений из металлоконструкций, а также для строений из традиционных материалов небольших размеров. В загородном строительстве ростверк используется для возведения бань, домов и коттеджей, с ленточным основанием. В этом случае, ростверком будет являться одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, выполняющий роль фундамента.

Чтобы определить ростверк — что это такое, виды и предназначение его в строительстве быстровозводимых зданий из металлоконструкций, необходимо визуально представить себе конструкцию, выполненную в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

В современном строительном производстве много различных материалов, самым лучшим решением для ростверка будет бетон или железобетон (сборный или монолитный), дерево или металл. Последние используются не часто и все же мы укажем достоинства металлического ростверка.

Если в качестве обвязки фундамента используют металлопрокат, можно выполнить ростверк из двутавра (ГОСТ 26020-83) или швеллера (ГОСТ 8240-97). Номер изделия зависит от нагрузки. Швеллера выпускаются двух видов:

• С уклоном внутренних граней полок
• С параллельными гранями полок

Так как большой разницы между этими видами нет, несущая способность изделий с одинаковыми номерами не отличается. Если ростверк выполняется из двутавра, необходимо обратить внимание на маркировку. Металлический ростверк прочен, надежен в креплении к свайным фундаментам или к металлическим оголовкам. Если в строительстве используется буронабивной или другой тип фундамента из бетона, крепление металлопроката усложняется.   Этот вид конструкции довольно дорого обходится заказчику. К тому же металлический ростверк подвержен коррозии, а при его выгрузке и установке в проектное положение балок потребуется грузоподъемная техника. Связи с чем использование металлического ростверка в проекте не всегда рентабельно.

Изложенная информация доказывает целесообразность использования железобетонного ростверка на сваях. Устойчивость свай доказана научно-экспериментальным путем. Даже в самом холодном климате и на самых глинистых почвах сваи справляются с морозным пучением, уменьшая пористость грунтов, что снижает показатель влажности. Поэтому заказчику важно знать ростверк — что это такое, виды и предназначение его в строительстве металлических зданий.

Ростверк может быть высоким или низким, заглубленным в фундамент. В первом случае он располагается выше уровня грунта или воды, во втором — конструкция заглубляется непосредственно в фундамент общественных и промышленных зданий. В случае, когда конструкция подошвы фундамента совпадает с отметкой планировки грунта, ростверк будет называться повышенным.

В высотных зданиях ростверком является решетчатая пространственная конструкция, расположенная вверху здания или на промежуточных этажах. В таких проектах помимо того, чтобы знать ростверк — что это такое, виды и предназначение его, обращают внимание заказчика на роль конструкции, которая существенно повышает пространственную жесткость здания и равномерно распределяет нагрузки между вертикальными несущими конструкциями (колоннами, стенами).

Если у вас остались вопросы и вы хотите знать, ростверк — что это такое, виды и предназначение его в вашем проекте, обращайтесь к консультантам компании по телефону 209-09-40. Ждем звонков!

что это такое и какие виды его бывают

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

• По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
• По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
• По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

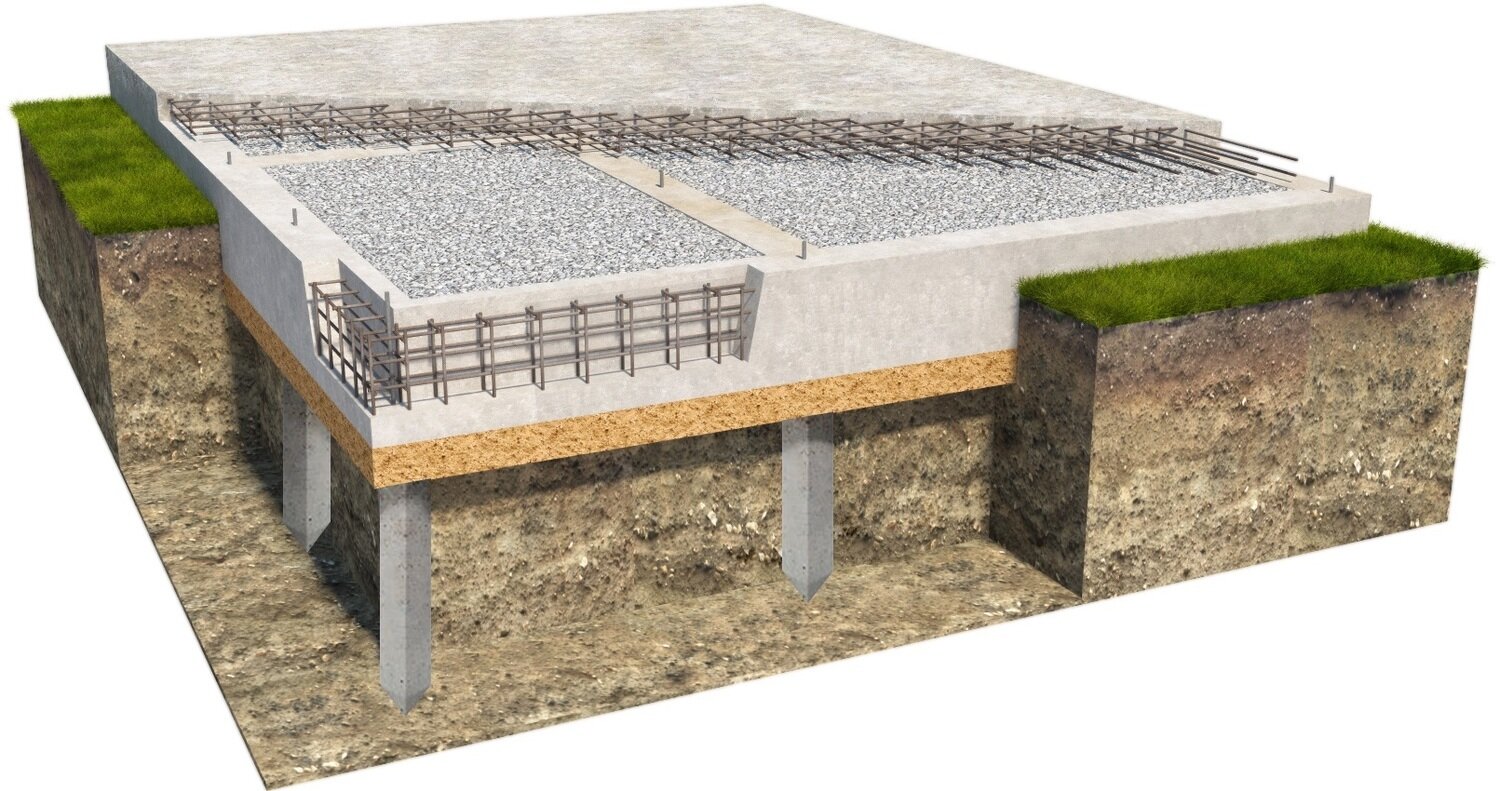

Схему конструкции свайного фундамента можно увидеть ниже.

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

• высокий ростверк, еще его именуют висячим;
• повышенный;
• заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

Высокий

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

• железобетона;
• металла;
• дерева;
• бетона.

Железобетонное изделие

Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами.

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

Металлическая конструкция

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

Деревянный ростверк

Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок  выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь. О монтаже деревянной консструкции в каркасном доме смотрите в этом видео:

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

В зависимости от параметров конструкции ростверки бывают следующих типов:

• сборные;
• монолитные;
• сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов. Подробнее о монтаже монолитного ростверка смотрите в этом видео:

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.
