Как для управления светом подключить датчик движения

Как для управления светом подключить датчик движения

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Первая ассоциация, которая приходит на ум при фразе «умный дом» — это автоматическое включение света в комнате при появлении там человека и автоматическое выключение освещение при выходе людей из этой комнаты. В этой статье приведу подробную инструкцию, как сотворить такое автоматическое включение света своими руками, сделав свой дом чуточку умнее.

Для реализации этой задумки был взят датчик движения LX-01. Принцип его действия несложен — при появлении движения в зоне обнаружения он замыкает цепь, тем самым включая подсоединенные к нему приборы. При отсутствии движения цепь автоматически размыкается, отключая все приборы.

У датчика движения есть еще и возможность настройки, их три — временной интервал для отключения, уровень освещенности и чувствительность. Временной интервал для отключения задает время, в течение которого датчик будет работать с момента последнего обнаружения движения. Значения устанавливаются в промежутки от 5 секунд до приблизительно 2 минут.

Уровень освещенности нужен для корректной работы датчика в светлое время суток. При возникновении движения датчик определяет уровень освещенности, и если он ниже порогового, то датчик срабатывает, если выше — датчик не срабатывает. Оно и логично — зачем днем в и без того освещенной естественным светом комнате включать электрическое освещение?

С последней настройкой — чувствительностью — думаю, что все понятно и без описания. Чем выше чувствительность, тем лучше датчик реагирует на движения. Если же срабатываний датчика слишком много, то чувствительность лучше уменьшить.

Надо заметить, что датчиков в общем и датчиков движения в частности сейчас достаточно много. Каждый вид подходит под какую-то определенную задачу. Так и описанный выше датчик движения подходит лучше всего для установки в коридор или любое другое помещение, где люди часто проходят, не задерживаясь при этом надолго. Объясняется это прежде всего принципом работы датчика — он реагирует на движение. По этой причине устанавливать его в туалет или в ванную комнату — плохая идея. Иначе вам придется каждый раз принимая ванну махать руками или совершать другие телодвижения для постоянного освещения комнаты. Согласитесь, не слишком-то удобно это. Итак, с выбором комнаты определились. Теперь приступим к выбору расположения датчика движения.

При установке датчика движения важно учесть параметры комнаты. Расположение дверей, основные пути движения людей — все это оказывает существенное влияние на выбор места для установки.

Видно, что в коридоре 4 двери и при этом нет окон. Отсутствие окон в данном случае даже на руку — не придется настраивать датчик под различные уровни освещения, вполне подойдет срабатывание датчика при каждом движении в комнате, независимо от времени суток. На каждой стороне имеется по одной двери, это несколько усложняет задачу, так как нужно контроллировать одновременно все 4 двери, чтобы вошедший человек не оказывался в темноте. Так как датчик имеет обзор 120 градусов, решено было установить его в угол комнаты (ведь как известно, прямой угол 90 градусов). Установка в середине стены в данном случае не подходит, так как при этом теряется из виду дверь в этой стене. Итак, с расположением датчика мы определились:

Теперь нужно определиться с подключением датчика. Схема его подключения приведена ниже:

Несмотря на то, что мы подключаем датчик к сети с фазовым током, нельзя подключать провода к датчику иначе, чем показано на схеме — один датчик был благополучно сожжен после неправильного его подключения к сети.

Возможно, в некоторых случаях будет полезно оставить контрольный выключатель, который будет действовать параллельно датчику движения. Например, нужно по каким-то причинам держать включенным свет в этой комнате в течение большого промежутка времени при отсутствии людей. Для этого надо параллельно датчику подключить стандартный выключатель света. Схема подключения изменится и будет выглядить уже так:

Такое подключение даст возможность при включении выключателя удерживать свет включенным сколь угодно долго. Своего рода «аварийный режим». В остальное же время выключатель должен быть в состоянии «выкл.», в таком случае управление освещением полностью переходит к датчику движения.

С помощью тестера прозваниваем проводку и находим провод, проходящий от выключателя к лампе. От него тянем новый провод к красному контакту датчика. Далее берем провод по другую сторону от выключателя и тянем от него провод к коричневому контакту датчика движения. После этого нужно взять провод, подходящий к лампе (осветительному прибору) с другой стороны (не со стороны выключателя). От этого провода ведем контакт к клемме с голубым проводом датчика движения.

Важно! Все работы с проводкой проводите при отключенном электричестве в доме. При этом соблюдайте все правила техники безопасности при работе с электропроводкой. Обязательно заизолируйте все оголенные участки проводки, перепроверьте правильность подключения.

После подсоединения всех контактов можно собрать датчик движения и закрепить его на выбранном месте. В нашем случае с коридором был сделан специальный металлический уголок, который был закреплен под углом 45 градусов к стенам в их месте соприкосновения. Далее к этому уголку и был прикреплен датчик движения.

По окончании всех монтажных работ нужно проверить работу датчика. Войдите в его зону видимости — если свет включается сразу после захода в комнату, значит все настроено правильно. Затем выставите нужный интервал выключения света. Если же работа датчика немного не устраивает, воспользуйтесь тумблерами для настройки. расположенными на корпусе датчика. Также полезно будет попробовать работу датчика в различных его позициях — благодаря кронштейну, датчик можно крутить и поворачивать.

Ранее ЭлектроВести писали, что спрос на электроэнергию, производимую из возобновляемых источников, которую в будущем планирует выставлять на аукционы ГП «Гарантированный покупатель», возникнет среди игроков рынка при условии, если эта электроэнергия будет предложена по рыночной цене.

По материалам: electrik.info.

Датчик движения для включения света: устройство, виды, схемы подключения

В современном мире человек стремится автоматизировать любые процессы, включая свои повседневные действия. Именно поэтому в быту все чаще устанавливают датчик движения для включения света. Как он устроен и что необходимо знать для выбора конкретной модели, мы рассмотрим в данной статье.

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

• пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
• полевого транзистора T1, выступающего в роли электронного ключа;
• шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

• Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.

Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п.2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство.

• Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
• Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой.  Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными  техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы  вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

Место установки

В зависимости от места установки все датчики движения можно разделить на:

• настенные;
• потолочные;
• угловые;
• универсальные.

Последний вариант можно смонтировать на любой объект – стену, потолочные элементы, столбы и консоли. Такое разнообразие им обеспечивает специальный кронштейн, идущий в комплекте к устройству.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

• рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
• угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
• в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
• перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

Да будет свет: как выбрать датчик движения для освещения дома?

Датчик движения для освещения — это отличный прибор для экономии электроэнергии. Его можно установить, например, в темной комнате, чтобы не включать свет вручную. Также датчики можно использовать для подсветки ворот или фрагментов участка в темное время суток — своего рода охранная система. Как выбрать датчик движения для освещения в доме, чтобы он максимально соответствовал условиям эксплуатации? Мы расскажем, на что обратить внимание при выборе и посоветуем пару отличных моделей.

Выбираем место установки

Датчики движения могут быть уличными или для помещений. Уличные сенсоры специально изготовлены для работы на открытом воздухе. Они устойчивы к жаре, морозам, осадкам, пыли и другим неблагоприятным условиям. Конкретные показатели влагозащиты и температурных режимов могут отличаться, поэтому при выборе нужно смотреть на характеристики определенной модели. Особенно это касается северных и южных регионов России, где может быть очень жарко или наоборот очень холодно.  Уличные датчики можно в принципе использовать и для помещений, но они несколько дороже внутренних сенсоров.

Датчики движения для помещений не так хорошо защищены и предназначены для более мягкого климата. Однако и цена на них гораздо ниже. Поэтому если вам нужно поставить сенсор в подъезде или на веранде, берите внутренний датчик движения. Например, можно взять REV DDV-3 с большим углом обзора и возможностью монтажа в стену.

Принцип работы датчиков

В продаже можно встретить сенсоры движения для освещения с таким принципом работы:

• Инфракрасный. Сенсоры с таким принципом работы реагируют на изменение инфракрасного излучения в поле «зрения» датчика. В частности, когда подходит человек, его температура ИК-излучения выше, чем окружающей среды, поэтому датчик срабатывает, зажигая лампу. Главный плюс в дешевизне и простоте работы устройства. В то же время иногда датчик может не сработать, если температура тела человека незначительно отличается от «фоновой» — например, если на улице +40° С.
• Микроволновой. Работает такое устройство по принципу радара: оно анализирует сигнал посылаемый и отраженный от объектов, которые находятся в контролируемой зоне. В отличие от ИК-приборов, микроволновые могут видеть на 360° вокруг себя. Такие датчики могут даже обнаруживать движение объектов за стеклом, поэтому их чаще всего используют в качестве охранных сенсоров, хотя также они встречаются и в осветительных приборах. Из хороших осветительных микроволновых можем посоветовать TDM ДДМ-02 с углом охвата 180°.

• Комбинированный. Это устройства, которые одновременно имеют инфракрасный и микроволновой модули. Благодаря этому повышается надежность срабатывания, а также появляется возможность использовать одно устройство для двух целей: для освещения и охраны. Такие приборы довольно редко встречаются в продаже и стоят они недешево.

Если вы хотите установить датчик просто для включения света в подъезде возле дома, берите вариант с инфракрасным излучателем. Для использования в охранных системах лучше использовать микроволновый или комбинированный тип устройств.

Угол охвата по горизонтали и вертикали

Углы охвата показывают, какую область будет перекрывать датчик, а что останется вне поля зрения. Чем больше углы обзора, тем большую область прибор способен захватить. Однако не для всех задач «больше» означает «лучше». Например, вам нужно, чтобы датчик включался, когда вы выходите из дома в «преддомовую» зону, но при этом чтобы он не срабатывал, на проходящего мимо забора человека. В этом случае нужно, чтобы угол был относительно небольшим.

Какой дальности действия взять датчик?

Этот параметр напрямую связан с углом охвата. Чем он больше, тем на большее расстояние способен «добивать» сенсор. Выбор датчика движения по этому показателю зависит от будущих условий эксплуатации. Например, если у вас гаражный кооператив и вы хотите, чтобы прожектор включался, когда к воротам подъезжает автомобиль, тогда нужно рассчитать расстояние от ворот до места предполагаемого монтажа датчика и добавить 1 м для покрытия погрешности. Это и будет дальностью действия датчика, который нужно купить.

Для подъезда или дома наоборот нужно покупать с небольшой дальностью действия, чтобы он не захватывал «лишние» объекты, и свет не работал постоянно. Обычно устанавливаются приборы с дальностью действия не больше 6 – 10 м. Например, для подъездов пользователи часто берут модель IEK LDD10.

Регулировка порога срабатывания

В большинстве датчиков можно регулировать порог срабатывания по следующим параметрам:

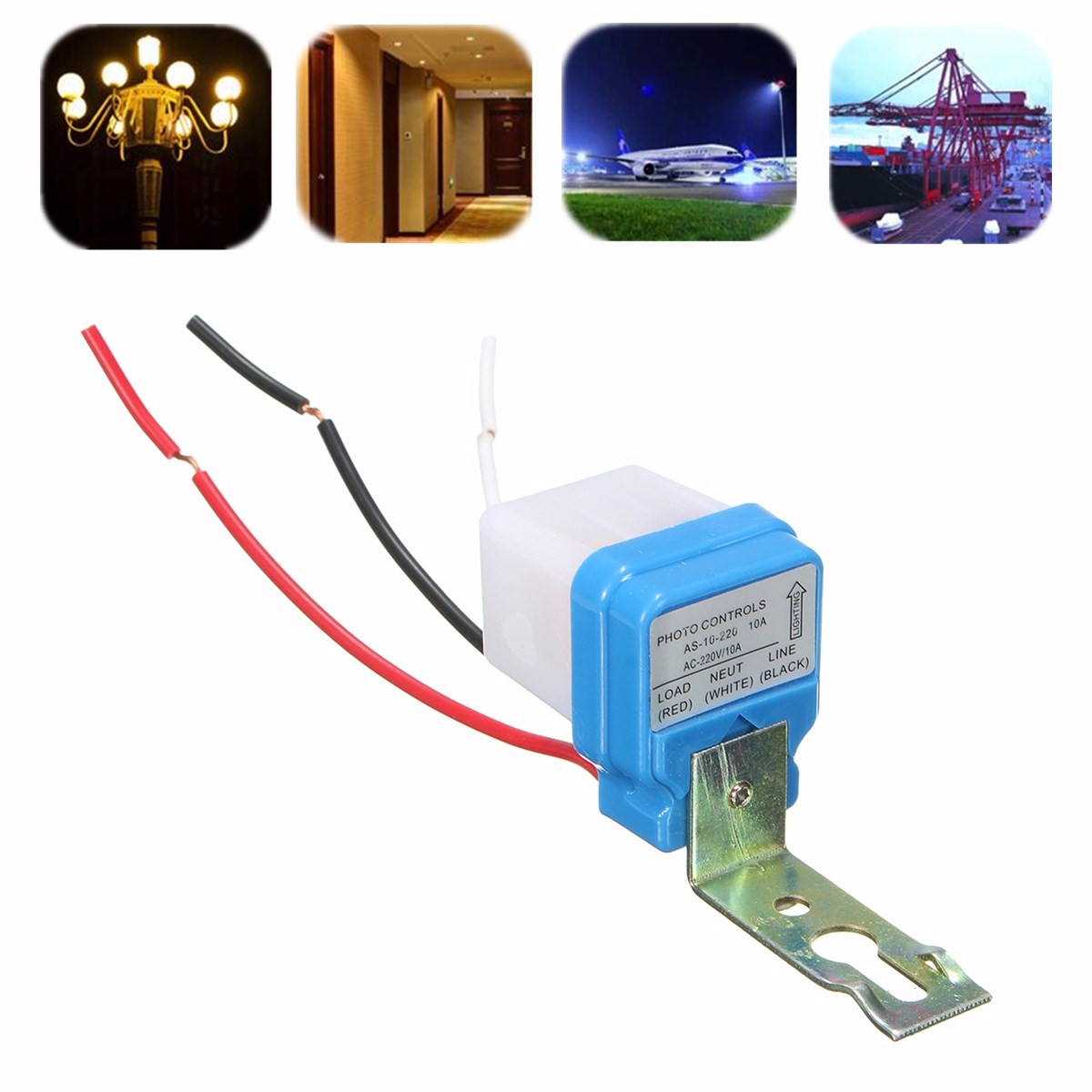

• Освещенность. В таких датчиках установлены фотоэлементы, которые отслеживают уровень освещенности и активируют датчик, когда вокруг становится темно. Можно отрегулировать порог срабатывания по освещенности, чтобы он включал лампочку в нужное время суток или же полностью его отключить. Такой датчик освещенности удобен для уличного освещения, например, для фонарного столба.
• Чувствительность. Функция настройки чувствительности предназначена для того, чтобы свести к минимуму вероятность ложных срабатываний и при этом сохранить способность датчика реагировать на присутствие человека. Например, чтобы лампа сработала на большом расстоянии, когда человек подошел к калитке, а сенсор расположен над дверью дома, нужна высокая чувствительность.
• Время. На наш взгляд наиболее важная функция, которая должна быть в датчиках. Она позволяет настроить время срабатывания сенсора, то есть время от прекращения движения до фактического отключения светильника. Необходимость такой регулировки возникает довольно часто. Например, если сенсор стоит на лестничной площадке, где люди бывают часто, но задерживаются ненадолго, то без задержки отключения свет будет очень часто включаться и отключаться, что приведет к быстрому износу лампочек и самого датчика. Плюс часто свет нужен еще какое-то время после выхода человека из зоны охвата сенсора. Проще говоря, данная функция позволяет отрегулировать датчик максимально точно, чтобы он не щелкал светом постоянно и при этом не тратил лишнюю электроэнергию.

К сожалению, довольно редко в продаже можно встретить устройство, где были бы совмещены все три функции (чаще всего можно регулировать только время и освещенность). Одним из таких является IEK LDD13 — он довольно чувствительный и при этом относительно недорогой.

Какой датчик купить, если в доме есть животные?

Не секрет, что порой датчики движения могу реагировать на кошек, собак и другую домашнюю живность. В большинстве своем предотвратить ложные срабатывания можно благодаря настройке чувствительности. Некоторые модели дополнительно имеют «иммунитет к животным». С помощью этой функции гораздо проще настроить сенсор, чтобы он не срабатывал при появлении животного в «кадре». Среди настраиваемых параметров есть размер и вес. Например, можно поставить на «отсечение» всех субъектов весом до 15 кг, и тогда появившаяся перед сенсором кошка не включит случайно лампочку. Если у вас есть домашнее животное, тогда вам крайне необходим сенсор с таким «иммунитетом».

Ликбез по светодиодным лампам:

Как работает датчик света на автомобиле (датчик освещенности)

Автоматическое включение света является одной из систем активной безопасности автомобиля. Подобная функция встречается не только в авто представительского класса, но и на бюджетных моделях. Рассмотрим, как работает датчик света фар.

Принцип работы

Работа датчика света основана на способности некоторых элементов изменять свое сопротивление при воздействии света. Светочувствительные элементы, используемые в качестве датчиков освещения, можно разделить на 2 вида:

• фотодиоды. При попадании световых лучей на чувствительную область на выводах фотодиода изменяется сопротивление, что позволяет определять уровень освещенности;
• фототранзистор – оптоэлектронный полупроводник, предназначение которого не отличается от обычного транзистора. Напомним, что транзистор, как и реле, используется в качестве электронного ключа со слаботочным управлением силовыми выводами. В транзисторе ток между коллектором и эмиттером протекает лишь при подаче тока на вывод базы. В фототранзисторе вывод базы доступен световому излучению. Попадание лучей на чувствительный элемент генерирует ток на выводе базы, что позволяет использовать фототранзистор в качестве исполнительного устройства для автоматического включения потребителей.

Особенности применение в автомобиле

Датчик света в автомобиле используется не только для удобства водителя, но и для повышения уровня безопасности дорожного движения. В дневное время суток водителю больше нет необходимости отвлекаться на включение фар при въезде в туннели либо затемненные участки дороги. Фоточувствительный транзистор управляет освещением в автоматическом режиме. При этом функция ручного включения и выключения сохраняется.

Если в дневное время с работой датчика все понятно, то как быть ночью при движении встречных авто и проезде фонарей дорожного освещения? Ведь датчик, среагировав на появление света, не должен выключить фары автомобиля. Именно поэтому узкого диапазона реакции на свет недостаточно. Вектор чувствительности к световым лучам расположен в двух направлениях: фронтальном и вертикальном. Это позволяет точно оценивать уровень освещения. В некоторых автомобилях чувствительный элемент направлен в салон, что также позволяет нивелировать влияние переменных факторов.

Датчик освещения в автомобиле часто совмещен с датчиком дождя и располагается вверху лобового стекла. Также может быть установлен перед ветровым стеклом по центру торпеду.

Дополнительные функции

Даже в простейшем датчике света можно настроить чувствительность с помощью подстроечного резистора. Водитель на свое усмотрение может настроить уровень чувствительности, при котором автоматически будут включаться фары на границе дневного и сумеречного времени суток.

При этом использование умного датчика света позволяет реализовать не только автоматическое включение/выключение ближнего света, но и адаптацию осветительных приборов под изменяющиеся условия. Ярким примером таких возможностей является управление дальним светом. Для предотвращения ослепления водителей, при регистрации свечения фар встречного авто датчик автоматически выключит дальний свет. В некоторых типах систем можно настроить включение габаритных огней и ближнего света фар в зависимости от степени освещенности. Габариты будут автоматически включаться даже в дневное время, но в пасмурную погоду.

Недостатки

Причислить минусы автоматизированного управления светом фар к недостаткам самой системы было бы неправильно. Все они связаны с особенностью работы человеческого сознания. После привыкания к работе датчика света водители, пересаживаясь на автомобили без электронного помощника, могут забыть вовремя включить фары. Опасность в таком случае не столько в получении штрафа, сколько в повышении риска возникновения ДТП. Подобная ситуация может случиться, если вовремя не заметить поломку датчика. Проверить работоспособность светочувствительного элемента можно даже в дневное время. Для этого достаточно перевести включатель света в положение Auto, а затем накрыть место датчика ветошью, сымитировав тем самым наступление сумерек.
