монтаж пластиковой кухонной трубы своими руками

Самым лучшим решением для системы отвода горячего влажного воздуха вместе с испарениями и запахами, которые поднимаются от плиты, считается кухонная вытяжка, подключенная к стояку вентиляции.

Также можно осуществить вывод на улицу, если это позволяет расположение вашей кухни. Все что вам для этого потребуется – прокладка канала, по которому будет осуществляться вывод.

Разновидности

Воздуховод для вытяжки на кухне — это конструкция в виде трубы, по которой осуществляется транспортировка воздушных потоков из одной точки в другую. Данные изделия могут различаться по нескольким характеристикам:

  • по материалу изготовления: пластиковые и гофра;
  • по размеру сечений;
  • по формам сечения: прямоугольные, круглые, плоские;
  • по уровню гибкости.

Пластиковые

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Резку труб из пластика можно осуществлять при помощи ножовки. Соединение узлов у большинства покупателей при установке не вызывает особых затруднений.

Преимущества труб из пластика:

  • в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
  • не копится жир, копоть и грязь за счет гладкой поверхности;
  • срок службы изделий составляет более 10 лет;
  • трубы из пластика не нуждаются в дополнительном уходе;
  • за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

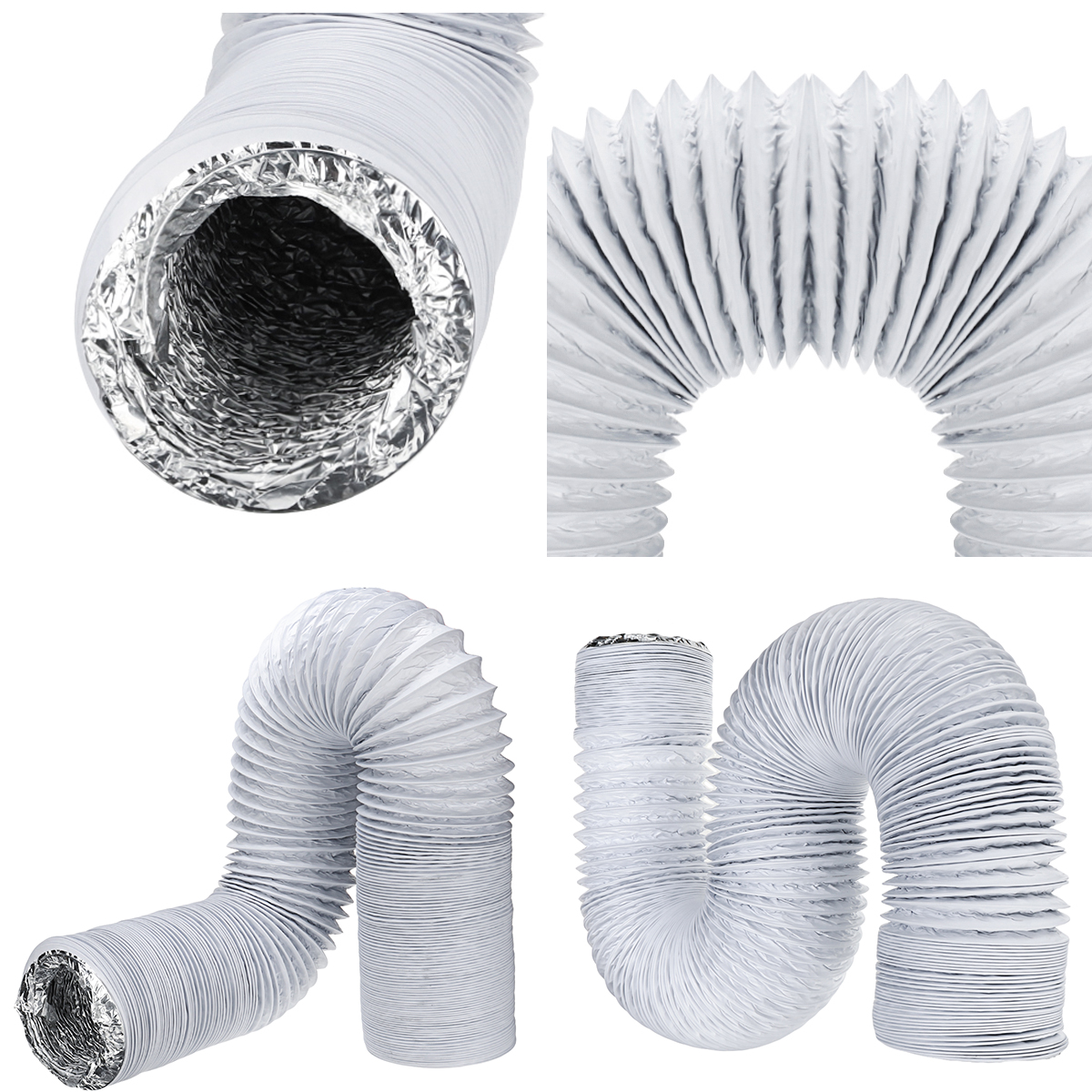

Из гибкой гофрированной алюминиевой трубы

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

  • легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
  • в такой трубе нет резонансного гула;
  • данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
  • за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
  • выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Стальные

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

  • гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
  • изделия способны выдержать воздействие высокой температуры;
  • низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

  • тяжелый вес. При установке потребуются дополнительные крепления;
  • чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
  • если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
  • громкий шум при работе.

Размеры

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

  • 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
  • 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
  • 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.

Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.

Чем отличается вытяжка от вентиляции

Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.

Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.

На сегодняшний день вытяжки делятся на несколько типов:

  • плоская;
  • встраиваемая;
  • купольная.

Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

  1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
  2. Делайте воздуховод разборным, так как его периодически требуется чистить.
  3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
  4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
  5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
  6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

  1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
  2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
  3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
  4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

  • при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
  • используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
  • если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
  • некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Данные способы помогут эффективно скрыть трубы от глаз, тем самым гармонично вписав конструкцию в интерьер кухни.

Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.
