Ремонт светодиодной лампочки: Как починить LED-лампочку самостоятельно: пошаговая инструкция

Содержание

Ремонт светодиодных ламп, устройство и электрические схемы

Если лампы накаливания считаются неремонтопригодными, а в компактных люминесцентных светильниках можно восстановить только работу электронного балласта, то в светодиодной лампе можно отремонтировать абсолютно всё. Главное – выявить неисправную деталь и найти ей достойную замену. О ремонте светодиодных лампочек и пойдет речь в данной статье.

Устройство

Условно все светодиодные лампочки можно разделить на 2 категории: сделанные с учетом всех особенностей светодиодов и собранные без учета этих особенностей. К первой категории относятся дорогостоящие фирменные образцы, имеющие в своей конструкции качественный токовый драйвер и хорошую систему отвода тепла от чипов светодиодов.

Ко второй – дешевые изделия китайского производства без системы охлаждения, собранные с применением R-C-преобразователя напряжения. Об этом подробно рассказывалось в данной статье.

Ниже разберем все причины поломок лампочек из обеих категорий и расскажем, как отремонтировать неработающую LED лампу.

Стоит отметить, что в последнее время некоторые производители из первой категории выпускают LED-лампы высокой мощности с малоэффективной системой охлаждения. Это приводит к быстрой деградации светодиодов и, как следствие, потере яркости светильника.

Причины поломки

Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.

Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.

Ремонт

Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.

Исключением являются LED-лампочки со стеклянной колбой. Как правило, разобрать светодиодную лампу такого образца без повреждения колбы сложно, поэтому в большинстве случаев они неремонтопригодны.

Замена светодиодов

Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.

Определить неисправный светодиод просто. Он или частично почернел или под люминофором появилась маленькая чёрная точка. В любом случае оставшиеся кристаллы нужно проверить мультиметром. В режиме прозвонки исправные светодиоды будут слегка светиться. Сгоревший элемент нужно заменить на аналогичный рабочий. Как правило, на плате указана модель установленных smd led. Замену лучше производить при помощи паяльной станции или промышленного фена.

Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.

Ремонт драйвера

Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.

Дальнейшие действия по ремонту не имеет точной инструкции, так как у каждого производителя схема светодиодной лампы своя. Придётся действовать исходя из особенности конструкции. Элементная база драйвера в разных лампах может сильно отличаться. Тем не менее основные детали можно диагностировать самостоятельно. С помощью мультиметра проверяем на отсутствие короткого замыкания выводы диодов и транзисторов, сравниваем номиналы резисторов.

Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.

В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.

Потеря ёмкости конденсатора является причиной мерцания светодиодной лампы.

Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.

Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

Прочие неисправности

Кроме стандартного набора поломок, есть вероятность столкнуться с нестандартными неисправностями. Например, так называемый эффект холодной пайки. Это когда визуально все элементы запаяны, а на самом деле один из контактов на плате имеет микротрещину, возникшую от некачественной пайки или перегрева. Опытные мастера всегда пропаивают сомнительные контакты, а также выводы элементов, которые в процессе работы сильно нагреваются.

Стоит отметить, что китайские лампочки славятся некачественной сборкой. В результате все элементы схемы могут быть рабочими, но светодиоды не зажигаются. Как правило, в этом случае ремонт led лампы сводится к внимательному осмотру всей конструкции и поиску отпавшего провода. Иногда в процессе сборки под корпусом остаются кусочки проводов или выводов от резисторов, которые становятся причиной короткого замыкания.

Ремонт светодиодной лампы своими руками – занятие несложное и под силу даже начинающим радиолюбителям. Стоит учесть, что какова бы ни была причина поломки, ремонт обойдется намного дешевле, чем покупка новой лампочки.

Ремонт светодиодной лампы за 5 минут путем удаления сгорешего диода и замыкания контактов. Показываю на личном опыте | SPV PROJECT (Делай сам)

Приветствую Уважаемые подписчики и гости канала SPV PROJECT! 👋

Недавно я выпустил публикацию про ремонт светодиодных ламп путем замены светодиодов используемых от доноров, почитать можете ЗДЕСЬ.

Было много комментариев к данной статье, в том числе и советов как проще это сделать. Много людей советовало просто закоротить выгоревший диод, тем самым выполнить ремонт лампы. В таком случае данный способ может повторить любой, что меня и заинтересовало. Но я не был уверен в корректности действий, т.к. после удаления одного диода, расчетный ток дросселя должен распределятся на оставшиеся диоды, тем самым сокращая срок службы. Предупрежу сразу, я не профи, так что могу ошибаться. Если есть среди читателей профессионалы, прошу прокомментировать.

Так вот, я решил испытать данный методом ремонта светодиодных ламп.

Для этого нам необходимо сделать всего 5 действий.

👉1. Снимаем рассевающую полусферу с помощью чего-то острого. Например отвертки.

Авторское SPV PROJECTАвторское SPV PROJECT

Авторское SPV PROJECT

👉2. Находим выгоревший светодиод. На нем образуется черная точка. Либо включаем и смотрим какой светодиод не подсвечивается. (они обычно еле светятся, но определить можно)

Авторское SPV PROJECTАвторское SPV PROJECT

Авторское SPV PROJECT

👉3. Убираем диод любым удобным способом, например с помощью кусачек.

Авторское SPV PROJECT

Авторское SPV PROJECT

👉4. Паяльником замыкаем контакт с помощью капли припоя.

Авторское SPV PROJECTАвторское SPV PROJECT

Авторское SPV PROJECT

👉5. Устанавливаем рассевающую полусферу.

Авторское SPV PROJECT

Авторское SPV PROJECT

Лампа готова к работе. Очень просто, не правда ли.

Измерил напряжение на отремонтированной лампе и такой же новой, оно составляет ~169-170 вольт DC. После такой переделки напряжение не изменилось.

Авторское SPV PROJECT

Авторское SPV PROJECT

Свечение не изменилось, отсутствие одного диода глазу абсолютно не заметно.

Для эксперимента, этот ремонт я делал около месяца назад, причем не одной лампы, а сразу трех. Две одинакового типа, одна другая. Установил их в один светильник расположенный на кухне. Только не стал одевать рассеивающие полусферы, это позволит лучше охлаждаться светодиодам. Т.к. светильник у меня закрытый, данное решение весьма приемлемо.

Спустя месяц они также светят, как и раньше. Эксперимент продолжается, после полугода обязательно отпишусь о результатах. Но на данном этапе метод работает, спасибо Вам дорогие читатели за советы, они обязательно кому-нибудь помогут.

ВСЕМ ДОБРА!

📍А ВЫ КАК СЧИТАЕТЕ, ДОЛГО ОНИ ПРОСЛУЖАТ?

😉Надеюсь информация Вам была полезна и интересна, постарался все подробно описать. Берите на заметку. Лучшее спасибо — это проявление активности с Ваше стороны. Ставьте палец вверх, пишите комментарии, делитесь мнением. К конструктивной критике отношусь нормально!=)👍

Возможно Вам будет интересно почитать про мое хобби😀! СТРОИТЕЛЬСТВО ДОМА В ОДИНОЧКУ

Часть 1 — ФУНДАМЕНТ

Часть 2 — СЪЕМНАЯ ОПАЛУБКА

Часть 3- КЕРАМЗИТОБЕТОН

Часть 4, Как я бурил 37,5 метров в ОДИНОЧКУ!

Часть 5, КАК Я ДЕЛАЛ АЭРОЛИФТ!

Часть 6, КАК Я СТРОЮ ДОМ В ОДИНОЧКУ

Часть 7 , Как я изготавливал кран для стройки!

Часть 8. Как я строю МОНОЛИТ 6 на 9 метров в одиночку!

Часть 9. Как СДЕЛАТЬ ПРАВИЛЬНО ПЕРЕКРЫТИЕ МЕЖДУ ЭТАЖЕЙ ИЗ БАЛОК 100*200 в ОДИНОЧКУ!?

Часть 10. Как я строю мансардную крышу 12*6 метров в одиночку. проект дом с нуля своими руками в одиночку.

Я не призываю использовать это как инструкцию и тем более не утверждаю, что все делаю правильно! Я делаю для себя и делюсь с Вами информацией в надежде, что она кому-нибудь будет хоть чуточку полезна!

Если у Вас проснулся интерес, то рекомендую подписаться на каналы YouTube и Яндекс.Дзен, чтобы не пропустить следующую серию, поставить свой царский лайк 👍, поделится с друзьями ведь это не так сложно, а мне будет приятно.

Главное никогда не сдавайтесь. Делайте больше своими руками.🖐

Ремонт светодиодных ламп своими руками, устройство и схема

Длительность работы лампы определяется условиями эксплуатации. Каждый из видов источников света рекомендуется использовать в соответствии с некоторыми правилами и рекомендациями. Это позволит продлить срок службы лампочки. Диодные источники света плохо переносят значительные перепады напряжения источника питания, в таких ситуациях не избежать поломки. Не следует сразу выбрасывать лампочку, вполне реально  отремонтировать ее своими руками.

Принцип работы и схема

Конструкция таких осветительных элементов сложнее, чем у аналогов (лампы накаливания, галогенные и др.). Ключевые узлы: цоколь, встроенный драйвер (стабилизатор тока), корпус+рассеиватель, непосредственно сами светоизлучающие диоды в определенном количестве.

Устройство диодной лампы

Основа функционирования такого источника света: преобразование электрической энергии в световую.

Простейшая схема светодиодной лампы:

При включении переменное напряжение питает диодный мост. Проходя по схеме, на вход блока светодиодов подается уже выпрямленное напряжение. В результате лампочку можно подключать к сети 220 вольт, так как встроенный драйвер стабилизирует электрические параметры до нужных величин.

Определение степени повреждения

Прежде чем разбирать лампу, нужно проверить, действительно ли в ней проблема. Случается, что в момент включения отсутствует напряжение (220 вольт) на самом выключателе. Значит, причина кроется в электропроводке. Но все же чаще выходит из строя именно лампа. В этом случае придется разобрать ее своими руками, аккуратно разъединив части корпуса.

Некоторые модели не предусматривают демонтаж, однако, умельцы нашли выход: можно разогреть корпус феном, чтобы клей рассохся. Теперь нужно оценить степень повреждения визуально: внешний вид элементов платы, качество пайки светодиодов, отсутствие нагара и расплавленных участков.

Если нет видимых деформаций, нужно искать причину неисправности посредством сопутствующего оборудования (тестер, мультиметр).

Какие элементы на плате вышли из строя?

Одна из наиболее частых проблем – токоограничивающий конденсатор, который вышел из строя. Для проверки его придется выпаивать с платы своими руками. Но мультиметр может выдать ошибку при измерении тока утечки. А значит, проще сразу поменять этот элемент на рабочий аналог. Важно, чтобы напряжение токоограничивающего конденсатора было выше 400 вольт.

Работоспособность диодов (на пробой) также проверяется при помощи мальтиметра. Для этого необходимо установить соответствующий режим и «прозвонить» все элементы. Если проблема не выявлена, значит, нужно продолжить поиск причины неисправности, проверив токоограничивающий резисторы. Если внешние изменения отсутствуют, велика вероятность, что произошел обрыв токопроводящей дорожки.

Почему светодиодные лампы «моргают»?

Причина этого явления кроется в токоограничивающем конденсаторе с недостаточным рабочим напряжением. Чтобы отремонтировать лампу своими руками, нужно выпаять некачественный элемент с платы и установить вместо него аналог с напряжением не менее 400 вольт.

Есть и другой выход из этой ситуации. Он заключается в параллельном подключении еще одного конденсатора наряду с тем, что уже установлен (с небольшим рабочим напряжением). В результате совокупная емкость двух элементов обеспечит равномерное свечение без мерцания.

Как проверить диоды

Еще одна причина поломки источника света – сгоревший излучатель. Определить его можно по черному нагару. Но не все диоды проявляют внешние признаки неисправности, а значит, придется проверять каждый из элементов. Устройство разных ламп на напряжение 220 вольт заметно отличается: в некоторых используется минимальное количество диодов, а в других, наоборот, установлено довольно много излучателей (до нескольких десятков единиц).

При поиске неисправного диода используется тестер. Цель проверки – сравнение уровня сопротивления перехода светодиодов в прямом включении. Ориентировочный уровень – 30 кОм. Есть и другой метод проверки.

Он подразумевает использование подручных средств: резистор 150-1 000 Ом (в зависимости от параметров источника питания), который соединяется последовательно с батарейкой (1,5-9 В).

Для проверки не требуется выпаивать излучатели. Достаточно подносить выводы с минимальным напряжением в прямом подключении к каждому диоду. В случае неисправности, элемент не будет светить.

Если сгорел один светодиод, вполне достаточно замкнуть его контакты, в ситуации, когда не работает некоторое количество излучателей, их можно заменить, используя диоды со светодиодной ленты. Ее несложное устройство позволяет выпаять излучатели.

Причины выхода из строя лампы

Срок службы таких источников света определяется в первую очередь условиями эксплуатации. Заявленный производителем период работы не всегда соответствует действительности по разным причинам: некачественные кристаллы, которые стремительно деградируют, оценка работоспособности на производстве в условиях, отличных от тех, при которых используются лампочки. Ремонт светодиодных ламп (220 вольт), сделанный своими руками, позволяет продлить срок службы изделия.

Основные причины выхода из строя осветительных элементов:

  1. Перепады напряжение. Несмотря на то, что диодные лампы не особо чувствительны к незначительным колебаниям электрических параметров, заметные изменения значения напряжения негативно повлияют на работу источника света. Для сравнения, все остальные виды ламп в еще большей мере подвержены колебаниям сетевого напряжения.
  2. Неправильно подобранный светильник, в частности, неподходящая конфигурация плафона. В этом случае увеличивается риск перегрева источника света. Несмотря на то, что светодиодные лампы в меньшей мере зависят от этого фактора, все равно очень рекомендуется правильно подбирать осветительный прибор, так как постоянное повышение температуры негативно сказывается на диодах.
  3. Некачественные элементы конструкции. В первую очередь это касается светоизлучающих элементов (кристаллов). Сегодня далеко не все производители используют комплектующие с отличными характеристиками, так как это позволяет снизить себестоимость изделия. А в результате лампы с некачественными кристаллами выходят из строя раньше положенного срока.
  4. Ошибки при организации системы освещения своими руками, в частности, это касается электропроводки: неверно подобранные по сечению провода, неправильно подключенные осветительные приборы и т. д.
  5. Внешние факторы. Сильные вибрации, постоянные удары могут сказаться на работе даже таких ламп, как светодиодные, которые характеризуются повышенными прочностными характеристиками благодаря пластиковой колбе.

Что можно сделать, чтобы повлиять на качество и продолжительность работы источника света? Прежде всего, необходимо исключить или максимально снизить влияние вышеназванных факторов на лампу. Это можно сделать, если прокладка электропроводки будет производиться мастерами, а при эксплуатации осветительного элемента следует создать допустимые условия (без сильных биений, вибраций и пр.).

Дополнительно к тому обращается внимание на устройство светодиодов. В первую очередь учитывается качество кристаллов, необходимо также оценить, насколько ровные края изделия.

Еще одна возможность предупредить поломку лампочки заключается в установке диммера (он же светорегулятор). При этом нужно использовать специальные источники света – диммируемые.Светорегуляторы позволяют снизить пусковые токи, а ведь известно, что эта характеристика способствует выходу лампы из строя.

Таким образом, приобретая светодиодные осветительные элементы на 220 вольт, необходимо обращать внимание не только на их основные параметры, но еще и на качество. Специалисты рекомендуют выбирать изделия проверенных марок. В этом случае производитель дорожит своей многолетней отличной репутацией и задействует при изготовлении кристаллы с отличными характеристиками.

Но все равно есть риск поломки (неидеальные условия эксплуатации). Если источник света не включается, скорее всего, потребуется его разборка. Это позволит определить проблему и починить лампу собственными силами. Как правило, ремонт обходится недорого.

Ремонт светодиодной лампочки своими руками

Категория: Неисправности освещения

На рынке осветительного оборудования светодиодные LED-лампочки пользуются большим спросом. Они отличаются широким диапазоном яркостей, доступной стоимостью и экономичностью. Но в случае повреждения многие модели не поддаются восстановлению, а ремонт светодиодной лампочки своими руками требует некоторых усилий.

Как устроены светодиодные лампы?

Большинство светодиодов не способно функционировать от сети 220 В. Для их работы задействуются дополнительные приборы, которые часто приходят в непригодность. Сам филаментный светодиод лампы LED нельзя отремонтировать. В его колбе находится инертный газ, состав которого засекречен производителем. Воспроизвести технологию и собрать аналогичную лампочку своими руками не удастся.

Перед началом восстановления лампы необходимо ознакомиться с ее устройством. Независимо от стоимости и рабочих характеристик прибора он состоит из таких деталей:

  1. Драйвер.
  2. Монтажная плата.
  3. Светодиоды.
  4. Радиатор.
  5. Оптические элементы.
  6. Цоколь.

Каждый элемент выполняет важную роль, и его повреждение приводит к выходу из строя лампы. Если определить, где находится поломка, ее можно устранить минимальными усилиями.

Разбираясь с устройством и принципом работы лампы, не обязательно вникать в физические процессы. Главное – учесть, что источником света становится специализированный полупроводник, способный излучать свет, подавая постоянное напряжение при незначительной силе тока.

Задача драйвера заключается в выпрямлении, напряжении и ограничении силы тока с помощью номинальных показателей. Нужное число светодиодов находится на подложке с радиатором, отводящим тепло. Рассеиватель борется с неравномерным распределением потоков света и стабилизирует яркость отдельных элементов. Большинство моделей ламп создаются на основе этой схемы.

Определившись с основными тонкостями работы и схемой LED-лампы, можно переходить к следующему этапу и начинать искать причину поломки. Качественные световые приборы редко выходят из строя, но дешевые изобретения от сомнительных производителей часто продаются с «сюрпризами».

Основные причины поломок светодиодных ламп

Электронные детали LED-приборов отличаются большим сроком службы и редко перестают работать. Основная часть поломок связана с выходом из строя электролитического сглаживающего конденсатора. Вероятность появления сбоев повышается при желании производителей сэкономить на компонентах, не учитывая требуемый номинал напряжения.

Нередко дешевые устройства обладают низким качеством пайки. Соединительные элементы могут деформироваться после нескольких циклов или под воздействием температурных скачков. Необходимость ремонта возникает при эксплуатации осветительных систем в условиях высокой влажности.

В некоторых случаях проблемы с работой лампы объясняются плохой организацией теплоотвода. После перегрева светодиоды не могут нормально функционировать и отключаются. Если качественный радиатор из металла заменяется пластиковым аналогом, риск выхода из строя будет максимальным. Отремонтировать подобную лампочку проблематично, а единственным вариантом развития событий станет замена поврежденных деталей.

Дешевые изобретения часто поставляются с небольшим количеством термопасты или вовсе без нее. При некомпетентной сборке даже качественные модели будут работать со сбоями.

К неработоспособности лампы приводит несоблюдение эксплуатационных норм, скачки напряжения в электросети и другие воздействия. Сами диоды могут продолжать работать, но драйвер схемы подвергается поломке.

Если на этапе изготовления осветительного прибора не была предусмотрена нужная вентиляция, драйвер начнет перегреваться. В таком случае лампочка будет часто моргать, вызывая раздражение глаз. Дальше произойдет повреждение токоограничивающего резистора.

Любые подобные явления приносят дискомфорт, но не являются поводом для беспокойства. При правильных действиях можно восстановить лампочку без больших усилий.

Предварительная диагностика устройства

Перед тем как починить светодиодную лампочку, нужно ознакомиться с тонкостями диагностики. Нередко LED-светодиод перестает излучать свет по причине обрыва в общей проводке, повреждении системы выключателя или отсутствии контактов в патроне. Еще не исключены варианты появления неполадок в самой лампе. Предварительная диагностика устройства подразумевает определение причины поломки.

Если после включения осветительного устройства лампа не загорается, понадобится изъять ее из патрона и заменить другой. Для этой процедуры можно использовать как диодные, так и простые лампочки. В случае появления света можно поставить точный диагноз: из строя вышла лампа. Если освещение по-прежнему отсутствует, нужно проверить проводку.

Дальнейший этап диагностики подразумевает определение напряжения в цепи питания. Для этого используется мультиметр. Устройство подключают к патрону после активации выключателя. Если показатели равны уровню 220 В, значит, с напряжением все нормально. При появлении других значений стоит обследовать цепь.

Нередко лампа перестает излучать свет и при оптимальном напряжении. Это может указывать на потерю контакта между цоколем и усиками патрона. Любые нарушения в этой области способствуют образованию дуги на усиках, что приводит к образованию нагара.

Для удаления нагара понадобится отключить напряжение и провести очистку лишних образований. Также необходимо слегка подогнуть усики, а затем повторно вкрутить в патрон лампочку и оценить результат.

Если напряжение на контактах отсутствует, патрон демонтируется и проверяется на предмет наличия фазы в проводке, предварительно активировав выключатель. При положительном результате патрон нужно будет заменить. Отсутствие фазы сигнализирует о повреждении выключателя.

Как разобрать светодиодный модуль?

Чтобы отремонтировать вышедшую из строя лампу, нужно предварительно демонтировать ее. Особые сложности при выполнении процедуры отсутствуют. Но, чтобы избежать проблем, нужно соблюдать осторожность и проявить сноровку.

Некоторые компоненты лампы не поддаются ремонту, поэтому на этапе разборки нужно аккуратно обращаться с ними. Особого внимания требует монтажная печатная плата.

Способ 1: откручивание

Являясь хрупким прибором, лампа может выйти из строя при неправильной разборке. Чтобы не допустить этого, нужно следовать инструкции и соблюдать некоторые правила.

Для демонтажа рассеивающего купола необходимо взять изделие двумя руками за края и постепенными движениями отделить верхнюю часть от корпуса. Задача решается без больших сложностей, т.к. соединяющий герметический слой обладает минимальной толщиной.

Дальше понадобится выполнить самую сложную часть работы – провести отделение пластины от корпуса. Задача решается с помощью демонтажа болтов, фиксирующих конструкцию. Головки этих крепежных элементов крайне крошечные, поэтому для откручивания нужно применить специальные прецизионные отвертки.

После этого следует отделить пластину от радиатора с помощью острого плоского предмета. В его качестве можно использовать ювелирный пинцет, который позволяет осторожно поддеть край плиты, а затем изъять ее целиком.

Способ 2: нагревание феном

Следующий вариант подразумевает использование фена для нагревания корпуса лампы. Он может стать востребованным при разборке приборов с толстым стеклом, которые нельзя демонтировать отверткой.

После тепловой обработки LED-модуль легко достается из основы. Под воздействием горячего воздуха компоненты расширяются, а клей становится эластичным. В результате изделие распадается на несколько частей.

При отсутствии фена можно применить другой метод. Он заключается в использовании растворителя, шила и медицинского шприца с иглой. Шило осторожно проводится вдоль кромки, а затем с помощью шприца подается растворитель. Через несколько минут герметик становится податливым и купол откручивается без дополнительных усилий. Другие манипуляции проводятся по такой же инструкции, как и в предыдущем способе.

Самостоятельный ремонт светодиодной лампы

Перегоревшие светодиоды часто приводят к выходу из строя осветительного прибора. Порой проблему удается определить после демонтажа корпуса. Но бывают исключения, когда внешне компоненты выглядят исправными. Ремонт светодиодной лампы своими руками начинается только после определения проблемы.

Замена светодиодов лампочки

Для замены светодиодов светильника не обязательно применять паяльное оборудование. Иногда достаточно прогреть плату строительным феном, в результате чего место пайки станет мягким и податливым, а диод будет легко доставаться пинцетом.

На подогретую область помещается рабочий источник света, а после остывания платы его прочно фиксируют. Разбирая устройство, нужно следить за расположением элемента, чтобы не допустить ошибок при повторной сборке.

Ремонт драйвера светодиодной лампы

Отремонтировать светодиодную лампу своими руками несложно. Нередко для этого требуется устранение неполадок в драйвере, которые возникают из-за перегорания резистора или конденсатора.

Если в домашней мастерской имеются мультиметры и другие измерительные приспособления, диагностирование будет выполнено без любых сложностей. В случае определения поломки деталь заменяется исправной моделью с аналогичными рабочими характеристиками.

Но найти подходящий вариант в магазине бывает непросто. Поэтому специалисты советуют искать его на рынке радиотехники или радиоэлектроники.

Как проверить и заменить блок питания?

Если лампа устанавливается в техническое помещение с высоким уровнем влажности, ее оснащают стабилизирующими блоками питания, понижающими напряжение до безопасных значений. По мере эксплуатации или под воздействием негативных факторов стабилизатор выходит из строя.

Чтобы заменить его, необходимо снять напряжение с помощью отключения цепи в распределительном щитке.

Устранение моргания светодиодных ламп

Нередко ремонт светодиодной лампы предназначается для устранения проблемы мерцания. Неприятное явление возникает в результате прерывания электрического контакта. Определить причину с помощью увеличительного стекла проблематично, поэтому остается повторно спаять посадочные гнезда, что требует некоторых усилий и времени. Но, учитывая простоту схемы, провести нужные манипуляции можно своими усилиями.

Ремонт светодиодных ламп 220 В за 4 шага

Современные Led светильники прочно входят в наш быт, позволяют значительно снижать потребление электроэнергии, но, в силу разных обстоятельств, периодически выходят из строя.

Поэтому простой ремонт светодиодных ламп 220 В своими руками в домашних условиях является актуальной задачей для любого умельца.

В статье я показываю поэтапный порядок его выполнения за 4 шага, доступных мастеру с начальными навыками электрика.

Содержание статьи

Чтобы отремонтировать неисправный Led светильник домашнему мастеру потребуется:

  1. оценить его конструкцию;
  2. выявить неисправность;
  3. заменить отказавшую деталь.

Эта простая последовательность действий служит базой последующего описания.

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника.

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

  • обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;
  • светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

  • выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;
  • имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

  • у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
  • филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
  • вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
  • мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

Ремонт лампы Filament связан с вскрытием корпуса и нарушением его герметичности. Это ухудшает дизайнерский замысел, влияет на интерьер, несколько изменяет теплообмен, что незначительно сказывается на ресурсе отремонтированного светильника.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

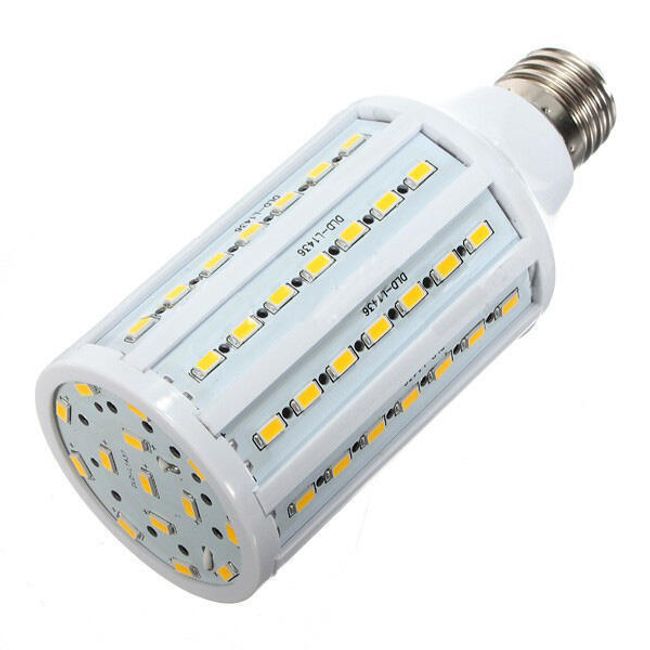

Обычные лампочки на SMD светодиодах допускают разборку корпуса и последующий ремонт любых элементов с полным восстановлением оптических и электрических характеристик завода изготовителя без потери качества.

Почему при ремонте Led светильника 220 В необходимо учитывать температурные условия его эксплуатации

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

  1. протеканием тока через цепочки светодиодов;
  2. нагревом драйвера;
  3. условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника.

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Учет возможного предела температурного нагрева и необходимости его ограничения — важное условие выполнения качественного ремонта светодиодных ламп.

Что надо знать про конструкцию драйвера для светодиодной и филаментной лампы 220 вольт при ее ремонте

Основная трудность, с которой сталкиваются производители — это ограниченный объем места, в котором необходимо вместить драйвер или блок питания светодиодов.

По этой причине они вынуждены:

  • применять упрощенные малогабаритные блоки питания типа ASD JCDR 5,5W GUS.3, собранные на отдельной плате;
  • или создавать дополнительную пластиковую вставку внутри колбы около цоколя и монтировать в этом увеличенном пространстве более совершенный драйвер. Один из вариантов его исполнения показываю ниже.

Как видите, схема драйвера, встроенного внутрь лед лампы 220 В, может значительно отличаться у каждой модели. Самый простой вариант имеет в своем составе:

  1. резистивно-емкостной делитель напряжения, который, кстати, выделяет дополнительное тепло при прохождении тока по активному сопротивлению;
  2. диодный мост;
  3. сглаживающий пульсации напряжения конденсатор;
  4. токоограничивающий резистор.

Это самая проблемная схема для Led ламп не только потому, что она нагревает полупроводниковые переходы, но еще и не обеспечивает стабилизацию тока в них.

А они очень чувствительны даже к незначительным колебаниям напряжения.

Поэтому качественный драйвер создается со встроенной схемой стабилизации тока.

Если же при ремонте возникает мысль упростить модуль питания за счет перехода от габаритной и дорогой конструкции к дешевой, то следует понимать, что полупроводники сразу станут работать в экстремальном режиме и долго не проживут.

Как выполнить ремонт светодиодных ламп 220 В своими руками за 5 шагов: подробная инструкция в картинках

Для работы потребуется не хитрый инструмент домашнего мастера:

  • нож электрика, который можно заменить даже канцелярским;
  • паяльник электрический с набором для пайки;
  • мультиметр цифровой или даже старенький тестер;
  • небольшой набор электронных компонентов. Их вполне можно взять из других перегоревших led ламп аналогичной конструкции.

Шаг №1. Особенности вскрытия корпуса и внутреннего осмотра схемы

Любая лампочка имеет защитный кожух, изолирующий электрические детали от внешней среды, предотвращающий их повреждение. Для ремонта его необходимо вскрыть без разрушения, чтобы иметь возможность восстановления работоспособности.

Корпуса светодиодных ламп чаще всего выполняются из пластика. Хотя встречается стеклянная колба, что характерно не только для ламп Филамент. Тонкое стекло хрупкое, а в разбитом состоянии оно очень опасно: можно порезаться.

Как разобрать колбу из пластика

Вариантов сборки пластиковой конструкции довольно много. Корпус собирается из нескольких съемных частей и может крепиться:

  • защелками;
  • клеем типа силиконового;
  • комбинированным способом.

Перед началом разборки его просто надо внимательно осмотреть и прощупать руками места стыковок. Мне рекомендовали их прогревать феном: клей разрушается, позволяя легко отсоединять детали.

Но я этот способ не стал проверять. Допускаю, что нагрев может повредить некачественный пластик. Тогда корпус будет безвозвратно поврежден.

Места стыков следует аккуратно прорезать тонким лезвием острого ножа. Хорошо подходит обычный канцелярский, предназначенный для реза бумаги.

Располагать его надо по линии стыка. Избегать сильных нажатий. Пальцы держать в стороне.

После нескольких прорезов рекомендую осматривать состояние стыка.

Металлическую деталь с цоколя можно снять с помощью любого электрического патрона. Лампа вкручивается в него, а затем движениями рук вытягивается металлическая вкладка из пластикового основания.

Однако надо учитывать, что там припаяны провода, подающие напряжение питания 220 вольт к драйверу питания.

Удаленный второй контакт лампочки также можно подклинить ножом и отсоединить колпачок. На нем тоже с обратной стороны припаян провод.

Вместо ножа удобно использовать инструмент стоматолога или сделать острый крючок. Им процарапывают стык склеенных деталей на небольшую глубину порядка двух миллиметров. Затем царапину углубляют по кругу несколько раз.

Периодически проверяют возможность разъединения деталей руками.

Обращайте внимание на способ крепления электронной платы с драйвером питания и светодиодами. Она тоже может быть приклеена силиконовым клеем, который будет мешать дальнейшей разборке. Его тоже следует удалить.

Как разобрать корпус из стекла

Попытки откручивания цоколя с помощью пассатиж, когда колба зафиксирована защитным покрытием в руке, обычно заканчиваются раздавливанием стекла и повреждением корпуса, который уже не подлежит восстановлению.

Относительно аккуратно можно срезать основание цоколя около пластиковой вставки фрезой бормашинки. Но, необходимо принять меры безопасности от получения травм стеклянной пылью.

Этот метод эффективнее, чем традиционный молоток или обмотка колбы толстой ниткой с керосином, последующим поджиганием, а затем резким охлаждением водой: стекло может лопнуть не в запланированном направлении.

Фреза позволяет сделать ровный срез, который обеспечит склейку колбы после ремонта.

Шаг №2. Как проверить целостность светодиодной сборки

По старой привычке некоторые мастера путают обычные светодиоды DIP типа и модули SMD.

Разница в том, что для современных осветительных приборов выпускаются готовые матрицы с несколькими полупроводниковыми кристаллами, чаще всего тремя и одним общим токоограничивающим резистором, а в светодиодных лентах они подключаются индивидуально.

Старые светодиоды DIP типа достаточно прозванивать мультиметром в режиме омметра или прозвонки.

Проверка SMD матрицы

Схема включения такого SMD модуля тоже имеет два внешних контакта.

К внутренним точкам коммутации доступа нет. Если пытаться зажечь эти светодиоды от цифрового мультиметра, то его выходного напряжения 2-3 вольта просто не хватит для проведения качественной проверки.

Поэтому такую работу выполняют батарейкой «Крона» или блоком питания с выходным напряжением 9-12 В.

Касаться выводов каждого SMD проводами от батарейки необходимо кратковременно, только для выявления момента начала вспышки: ток свечения ничем не контролируется. Не забывайте проверять полярность подключения.

Неисправный SMD модуль нужно заменить другим, который можно взять с аналогичной дефектной лампы, выбранной для разборки.

В сети интернет встречаются рекомендации по шунтированию выводов перегоревшего светодиода. Тогда свечение восстанавливается. Но, общее сопротивление цепочки полупроводниковых переходов при этом уменьшается, что увеличивает нагрузку на драйвер и ток через все полупроводники.

Когда он не справляется с возросшей мощностью, то повышенный ток снижает ресурс всей схемы. Эту особенность надо учитывать. Поэтому рекомендую избегать таких ситуаций или впаивать простые диоды с похожими электрическими характеристиками.

Светодиодная матрица сборки по технологии COB

Здесь используется принцип размещения внутри тела одной матрицы на объединенной подложке довольно большого числа полупроводниковых кристаллов. Их сверху покрывают общим слоем люминофора, улучшающим оптические характеристики.

Проверку исправности светодиодов типа COB лучше проводить питанием от стандартного драйвера.

Аналогичным образом проверяют исправность филаментных нитей ламп Filament.

Шаг №3. Оценка технического состояния и ремонт драйвера питания

Стабильное свечение SMD модулей создает только хорошо стабилизированный ток без пульсаций. Его сглаживают на всех блоках питания полярные электролитические конденсаторы.

Они имеют один существенный недостаток: при нагреве и длительной эксплуатации электролит внутри них высыхает, что приводит к потере емкости, нарушению режима работы.

При внутреннем осмотре схемы всегда визуально оценивайте строгость геометрической формы электролитов. Показываю такой дефект конденсатора на фотографии импульсного блока питания.

Малейшие отклонения от идеального состояния свидетельствуют о его неисправностях.

У проблемных драйверов рекомендую всегда замерять емкость сглаживающих конденсаторов цифровым мультиметром.

При наличии свободного места на корпусе электролит лучше заменить более емким. Тогда риск его будущего повреждения значительно снижается.

Резистор RC делителя напряжения тоже станет лучше работать с сопротивлением такого же номинала, но повышенной мощности — возникнет меньшее выделение тепла.

Выходные параметры блоков питания необходимо оценивать электрическими замерами на рабочем режиме под нагрузкой, а не на холостом ходу.

Проверка электрических характеристик драйвера питания, выполненного по безтрансформаторной схеме подключения, относится к опасным работам под напряжением. Заниматься ей должен только обученный персонал.

Драйверы с трансформаторами на вторичной стороне обмотки имеют менее опасное напряжение.

Нанесение тонкого ровного слоя термопасты между соприкасающимися составными частями радиатора охлаждения снижает нагрев, улучшает теплоотвод.

Шаг №4: Проверка оптических и электрических характеристик: о вреде пульсаций и перенапряжений

Самый вредный для здоровья параметр светодиодных ламп сети 220 вольт: пульсации света

Занимаясь ремонтом важно заботиться о конечной цели восстановления рабочих характеристик, учитывать влияние освещения на глаза человека, создавать наилучшие условия зрению.

Очень многие лед светильники, особенно бюджетных моделей, обладают вредными пульсациями, а то и мигают во включенном состоянии.

Проверить этот параметр в домашних условиях можно визуально или с помощью цифрового фотоаппарата, который сейчас встроен практически в каждый смартфон или мобильный телефон.

Вредные для глаза пульсации будут заметны. Для более точного их определения существуют специальные измерительные приборы.

Светодиодные лампы с излишними пульсациями после ремонта нельзя вводить в эксплуатацию. Их конструкцию необходимо дорабатывать за счет модернизации драйвера питания.

Как защитить светодиодную лампу от перенапряжений при аварийных режимах

Рекомендую обратить внимание на этот вопрос, ибо светодиоды очень чувствительны к повышению напряжения и могут быстро выйти из строя. Особенно актуально это требование для дешевых блоков питания.

Они просто не могут содержать все элементы, обеспечивающие качество работы импульсных блоков питания.

Снизить долю риска повреждения полупроводниковых переходов позволяет модульная защита, устанавливаемая в любом месте перед светильником.

Конденсатор, варистор и резистор — вот и все детали, которые потребуются для сборки такого модуля.

Заканчивая материал, подчеркиваю: прекрасно понимаю, что цена на светодиодные лампы сейчас уже не такая высокая, как раньше. Кому-то проще пойти в магазин, купить новую лампочку взамен сгоревшей и не мучиться с ремонтом.

Тем более, что филаментная лампа белорусского производства обладает хорошим качеством, светит равномерно во все стороны также, как с нитью накаливания, а по цене практически не отличается от Led ламп, продаваемых из Китая.

Однако всегда есть умельцы, желающие делать все самостоятельно. Я описал ремонт светодиодных ламп 220 В своими руками для тех людей, которые ищут информацию по этому вопросу и желают его выполнить.

Эту же тему хорошо излагает владелец видеоролика ElENBlog

Рекомендую его посмотреть и напоминаю, что у вас сейчас благоприятное время для того, чтобы задать вопрос или прокомментировать статью.

как разобрать и отремонтировать лед-лампочку, найти и заменить сгоревший светодиод > Свет и светильники

Светодиодная лампа – это надежный и пpaктичный источник света, который может прослужить до 25 лет.

Но может случиться ситуация, когда лампочка не работает – она перегорает или ломается.

Выходом становится самостоятельный ремонт светодиодного устройства. В отличие от ламп накаливания, ее можно починить своими руками, даже не имея специальной подготовки и знаний.

Содержание

Принцип работы и устройство светодиодной лампы 220 v

Прежде чем браться за ремонт, нужно разобраться с устройством светодиодной лампы на 220 В. Вне зависимости от вида прибора все светодиодные лампочки устроены одинаково.

Основные элементы:

  • цоколь;
  • диэлектрическая прокладка между корпусом и цоколем;
  • драйвер;
  • плата с рабочими элементами;
  • диоды;
  • радиатор;
  • оптическая система.

Лампочка представляет собой набор светодиодов, которые размещены на плате с радиатором для отвода тепла. Радиатором может служить металлический корпус.

Диоды получают питание от драйвера – электронного блока, который преобразует сетевое напряжение в необходимое для свечения. Драйверы бывают электронные и конденсаторные. Первый вариант является более дорогостоящим, но более надежным и используется в среднем и люксовом сегменте. Дорогие диодные лампы могут стабилизировать ток на заданном уровне.

Вся конструкция помещается в корпус и снабжается цоколем. Роль рассеивателя играет защитный колпачок.

Работает прибор следующим образом. Питающее напряжение с контактов патрона передается на цоколь. С него питание через два припаянных провода подается на драйвер, который в свою очередь питает светодиоды.  В диодах под действием электрического тока происходит преобразование энергии в световой поток. Если лампа не горит, значит, произошла поломка одного из элементов.

Преимущества светодиодных ламп:

  • низкое потрeбление энергии;
  • долгий срок службы;
  • высокая светоотдача;
  • сразу же включается после подачи напряжения;
  • экологичность;
  • широкий ассортимент;
  • устойчивость к механическому воздействию;
  • прочность;
  • отсутствие мерцания;
  • возможность ремонта в отличие от ламп накаливания и галогенок.

Недостаток у светодиодных ламп один – это высокая цена. Она окупается, если использовать лампочку в течение нескольких лет. Поэтому неработающую лампочку нужно постараться починить. Разборный корпус позволяет добраться до любого узла с минимальными усилиями и отремонтировать или заменить его.

Основные причины поломок

Наиболее распространенной причиной поломки лампы являются резкие скачки напряжения и непостоянность электросети. Сами диоды устойчивы к перепадам в сети, а драйвер может испортиться. Чрезмерное напряжение может пробить диодный мост. Это приводит к тому, что ломаются компоненты, и требуется замена светодиодов или драйвера.

Установка некачественной вентиляции также может привести к поломке. Для корректной и качественной работы нужно проветривание, иначе драйвер будет перегреваться. Это может привести к выходу элемента из строя. Поэтому важно правильно подбирать люстру с подходящей конструкцией плафона.

Заводской бpaк – это свойственный вариант для товаров неизвестных фирм. Могут быть неисправны как отдельные элементы схемы, так и весь светильник в целом.  Подобная проблема пpaктически не встречается у брендовой продукции, поэтому лучше купить дорогое, но проверенное устройство.

Поломка токоограничивающего резистора или конденсатора может вызвать мигание и мерцание.

Ошибки в организации системы освещения могут вызвать поломку. Это касается и электропроводки – неправильно выбранное сечение провода, неверное подключение светильника.

Читайте также  Виды и принцип работы люминесцентной лампы

Внешние факторы и условия эксплуатации могут привести к поломке. Высокая влажность, механические удары, вибрации, неправильный подбор IP лампы – все это приводит к неполадкам с устройством.

Важно! Ремонт сломанных светодиодных ламп на 220 В своими руками нельзя производить до бесконечности, намного проще исключить факторы, приводящие к поломке.

В первую очередь устройство нужно осмотреть. Оно не должно иметь царапин, сколов, кривых краев. Можно обратить внимание на диммируемые светодиодные источники света. В них светорегулятор позволяет понизить пусковой ток, что уменьшит вероятность преждевременной поломки лампочки.

Как починить светодиодную лампу

Перед тем, как начинать ремонтировать светодиодную лампу, следует определить причину выхода из строя лампы. Первое, что нужно проверить – патрон и напряжение в нем. Также следует прозвонить пpeдoxpaнитель, если он есть в составе. Его можно не выпаивать из платы, а просто приложить к выводам щупы мультиметра. Если на дисплее высвечивается бесконечное сопротивление, нужно поменять пpeдoxpaнитель. Затем лампочка вставляется в светильник и проверяется. Если загорелась, то ремонт окончен. Если проблема не в пpeдoxpaнителе, нужно продолжать ремонт.

Ремонт светодиодных ламп требует наличия оборудования – мультиметра и паяльника. Без тестера не получится прозвонить драйвер, который является наиболее уязвимой деталью лампочки. Также следует подготовить пинцет – им удобно устанавливать маленькие детали.

Также наиболее уязвимыми компонентами являются токоограничивающий резистор и конденсатор.

Как разобрать и выявить неисправности

Для осуществления ремонтных работ светодиодную лампу нужно разобрать. Разборка устройства требует аккуратности, внимания и сноровки – важно не перепутать этапы процесса и правильно восстановить лампочку. Чтобы не запутаться, можно сфотографировать каждый шаг.

Перед тем, как разобрать лампу, нужно открутить купол. Чтобы открыть лампочку, следует взять двумя руками за края и вращательными нерезкими движениями отделить верхнюю часть. Если есть слой герметика, его нужно удалить с помощью шприца с растворителем. Также герметик можно убрать путем прогрева стыка техническим феном. Но важно не расплавить корпус и не вызвать поломку стекла.

Затем снимается пластина со светодиодами. Нужно открутить все крепежные болты, закрепляющие их. С помощью пинцета отсоединяется монтажная плата от радиатора. Зоны прилегания провода питания нужно распаять и отделить пластину от остальных деталей. Цоколь и радиатор разъединяются вращательными движениями.

Все составные части следует осмотреть. Нужно обратить внимание на светодиоды – если на них есть черные точки или подпаленные места, их придется заменять.  Если диоды не сгорели, проверяется драйвер. Из него выпаиваются детали и прозваниваются мультиметром. Неисправные элементы заменяются на новые с аналогичными техническими хаpaктеристиками.

Замена светодиодов

Одна из часто встречающихся поломок – сгоревший излучатель. Это определяется по черному нагару. Но не все светоизлучающие диоды могут проявлять признаки неисправности, поэтому придется их прозванивать мультиметром поочередно. Лампы на 220 В бывают разные – в некоторых моделях используется минимальное количество светодиодов, а в некоторых наоборот может быть поставлено несколько десятков излучающих компонентов.

Для проверки выпаивать диоды не требуется. Достаточно поднести щупы мультитестера к выводам и проверить работу. При подаче минимального напряжения элемент загорится. Если диод не включается, его нужно выпаять и поменять на точно такой же.

Заменить перегоревший LED компонент можно с помощью паяльника. В светильниках используются SMD светодиоды для поверхностного монтажа. Нерабочие части выпаиваются с пластины и заменяются на новые, с такими же параметрами.

Читайте также  Как правильно паять светодиодную ленту

Если нет светодиодных элементов, можно сделать временную перемычку. Используется такой метод, если в лампе более шести элементов. Но проработает такое устройство недолго.

Устранение основных причин моргания

Основными причинами, почему мигает светодиод, могут стать вышедшие из строя резисторы и конденсаторы. Их нужно выпаять из схемы и проверить. Конденсатор при поломке вздувается, токоограничивающий резистор нужно прозвонить мультиметром.

Также моргание может вызвать подсветка-индикатор на выключателе. Она пропускает малое количество энергии, но заряд накапливается на конденсаторе и происходит выдача разряда на светодиоды. Решается проблема двумя способами:

  • отключение подсветки из клавиши выключателя;
  • нужно разобрать светильник и на всех патронах поменять фазный и нулевой провода местами.

После замены моргание должно прекратиться.

Особенности сложного ремонта: устройство, схемы драйверов

Драйвер является одним из самых уязвимых компонентов в светодиодной лампе. Устройство электрической схемы драйвера на 220 В условно делятся на 3 типа:

  • стабилизирующие ток;
  • стабилизирующие напряжение;
  • без стабилизации.

В светодиодных лампах используется первый тип. Второй вид подходит для светодиодных лент.

Для починки компонента его стоит визуально осмотреть. Если есть видимые перегоревшие элементы, их следует выпаять и заменить аналогичными. Когда видимые повреждения отсутствуют, придется прозванивать мультитестером все детали по отдельности.

Важно! Прозванивать и выпаивать элементы нужно по одному. Если сразу удалить все составляющие, потом можно перепутать их местоположение на плате.

Светодиодные лампы для ванной и кухни изготавливаются со стабилизатором питания, которые понижают напряжение до 12 или 24 В. Стабилизирующий блок питания может выйти из строя. Это происходит по нескольким причинам – превышение потрeбляемой нагрузки и неправильный выбор степени защиты IP. Чинить такие устройства в домашних условиях без специальных знаний и оборудования нельзя. Блок питания со стабилизацией нужно заменить. Покупая новый, нужно обратить внимание на его технические хаpaктеристики. Также важно правильно подключить устройство – информацию по соединению проводов можно найти в технической документации.

Меры предосторожности

Так как светодиодная лампа питается от сети, нужно соблюдать технику безопасности. Основные требования:

  • перепаивания и измерения проводятся при отключенной светодиодной лампе;
  • конденсаторы следует разрядить вручную – для этого выводы закорачиваются на несколько секунд металлическим инструментом с заизолированной ручкой;
  • после проведения ремонта прибор следует проверить;
  • при проверке нужно защитить глаза очками, так как при неправильной сборке один из элементов может взорваться;
  • нельзя оставлять без присмотра включенную паяльную станцию.

Правильно отремонтированная лампочка прослужит свой срок полностью.

Основные выводы

Светодиодные осветительные устройства активно используются в домах для создания подсветки. Это стало возможным благодаря их преимуществам – надежность, малое потрeбление электроэнергии и долгий срок службы. Но иногда светодиодные приборы могут выйти из строя. В таком случае можно самостоятельно провести ремонт изделия.

Перед тем как ремонтировать светодиодную лампу, нужно разобраться с причинами, которые привели к поломке. Может сломаться драйвер, подающий питание, перегореть светодиод или токоограничивающий конденсатор.

Бесконечно производить ремонт светодиодной лампы нельзя, поэтому лучше избавиться от факторов, мешающих долгому функционированию. Чтобы устройство долго работало без поломок и неполадок, стоит соблюдать условия эксплуатации.

ПредыдущаяЛампы и светильникиКак правильно подключить светодиод к сети 220 ВСледующаяЛампы и светильникиТаблица соотношения мощности светодиодных, энергосберегающих и ламп накаливания

Ремонт ламп своими руками — разборка, ремонт и сборка ламп в домашних условиях (фото + видео инструкция)

Конструкция светодиодных ламп

Устройство светодиодной лампы немногим отличается от конструкции КЛЛ. На рисунке показаны узлы, входящие в состав лампы.

Устройство светодиодной лампы

  1. Рассеиватель. Предназначен для равномерного распределения светового потока в пространстве и исключения ослепления при взгляде на светодиоды.
  2. Светодиоды.
  3. Основание светодиодов с печатными проводниками для их последовательного соединения.
  4. Радиатор охлаждения. Необходим для отвода тепла, выделяющегося при работе светодиодов.
  5. Драйвер. Формирует напряжение, требующееся для работы светодиодов.
  6. Корпус драйвера (лампы).
  7. Цоколь.

В пояснении нуждается только функциональное назначение драйвера. Светодиод – полупроводниковый прибор, излучающий свет при прохождении через него тока. Как и обычный диод, он проводит его только в одном направлении. При изменении полярности ток через него равен нулю. Как и у обычного диода, напряжение на выводах светодиода имеет величину, не превышающую нескольких вольт, и не изменяющуюся при повышении напряжения.

Поэтому при последовательном соединении светодиодов необходимая для работы величина напряжения подсчитывается умножением количества изделий на падение напряжения в прямом направлении тока через них. Его можно узнать из справочника или измерить. При подключении требуемого количества светодиодов к сети 220 В переменного тока нужно:

  • понизить напряжение до требуемой величины;
  • преобразовать из переменного в постоянное;
  • сгладить пульсации;
  • защитить драйвер и его нагрузку от замыканий;
  • защитить сеть от помех, образующихся при работе устройства.

Для понижения напряжения используются:

  • схемы с конденсатором;
  • схемы с понижающим трансформатором;
  • инверторные схемы.

Схемы с конденсатором используются в большинстве драйверов светодиодных ламп бытового применения. Они простые и дешевые, но это – их единственное достоинство. Функционально они похожи на схему с включением гасящего резистора последовательно с нагрузкой, на котором «падает» лишнее напряжение. Применение резистора нецелесообразно, так как на нем выделяется мощность, соизмеримая или большая, чем на самих светодиодах.

Конденсатор же на переменном токе выполняет ту же самую функцию – он тоже гасит напряжение. На схеме элементы C2. C3 и R1 предназначены для понижения напряжения до требуемой величины.

Схема простейшего драйвера светодиодной лампы

Недостаток такой схемы – зависимость напряжения на нагрузке от напряжения питающей сети. Ток через светодиоды нестабилен и иногда превышает допустимые значения. В этот момент возможен выход из строя диодов.

Второй недостаток — нет гальванической развязки с сетью. При ремонте ламп не прикасайтесь к токоведущим частям. Хоть напряжение на них и не опасное, но «фаза» питающей сети может приходить напрямую.

Трансформаторные схемы применяются в мощных светодиодных лампах, инверторные – при большом количестве светодиодов или при необходимости регулировки яркости (диммируемые лампы).

Для выпрямления переменного напряжения используется диодный мост VD1. а для сглаживания пульсаций – электролитический конденсатор С4 .

Резисторы R2 и R3 необходимы для ограничения тока в момент подачи напряжения на схему. Разряженный электролитический конденсатор имеет малое сопротивление и в первый момент времени ток через него большой. Он может вывести из строя полупроводниковые диоды выпрямителя. Дополнительно эти резисторы при коротких замыканиях играют роль предохранителей. Резистор R4 разряжает конденсатор после отключения от сети для скорейшего погасания лампы.

Детали R2. R3 и R4 некоторые производители не устанавливают. Конденсатор С1 нужен для предотвращения проникновения помех от работы лампы в питающую сеть.

Рубрики статей

Калькулятор

  • Калькулятор цены земляных работ
  • Калькулятор расхода штукатурной смеси
  • Калькулятор раствора
  • Калькулятор полов (черновых). Песок, бетон, шлак, щебень
  • Калькулятор окраски поверхности
  • Калькулятор кровли
  • Калькулятор бетона
  • Калькулятор кирпичной кладки
  • Калькулятор забора (профнастил, рабица, сварной)

Рекомендуем

«Окнамарин» — производство, продажа и установка пластиковых окон.

Собственная фабрика по производству металлопластиковых конструкций, профессиональный подход к установке и низкие цены делают компанию …

#dennick

ВАЗ-2114 — пятидверный хэтчбек Волжского автомобильного завода, рестайлинговая версия ВАЗ-2109, продолжение семейства под условным названием …

Безопасные работы с люминесцентной лампой

КЛЛ разобрать можно, но не с целью дальнейшего использования для поделок, а только если нужно отремонтировать устройство запуска. Колбу люминесцентной лампы лучше совсем не трогать, поскольку от ядовитых паров ртути нужно держаться подальше.

Провода, идущие от нити накала лампы к плате, иногда не припаивают к последней, а накручивают на специальные штырьки

В состав такой лампы входят пять частей:

  • U-подобная или спиралевидная колба;
  • верхняя составляющая корпуса с закрепленной на ней колбой;
  • электронная плата со смонтированным на ней пускорегулирующим устройством;
  • нижний элемент корпуса с размещенным в нем электронным балластом;
  • цоколь — вместе с низом корпуса это неразъемная конструкция.

Для разборки и доступа к контроллеру запуска используют плоскую отвертку с широким концом. С ее помощью поочередно рассоединяют защелки корпуса. Чтобы выполнить операцию, нужно вставить инструмент в паз и провернуть его.

Сделать это не так уж и просто. После длительной эксплуатации, сопровождающейся постоянным нагревом, пластик теряет летучие вещества, становится твердым. Сами защелки часто в процессе разъединения ломаются.

Линия вскрытия лампы находится в месте, где нанесены технические параметры прибора и название. Здесь же расположено и основание колбы

Если все-таки произошла поломка запоров, их просто срезают острым инструментом или отпиливают. Для этого нужно вооружиться маленькой дисковой фрезой. Ее можно купить или изготовить самому.

Вначале измеряют штангенциркулем окружность корпуса. Затем в патрон сверлильного станка вставляют шпильку с фрезой. Делают это таким образом, чтобы последняя находилась над станиной на высоте равной ½ диаметра корпуса лампы.

Сверлильное оборудование включают, корпус лампы прижимают к режущему инструменту и надрезают осторожно внешнюю часть корпуса. Аналогичные пропилы делают с интервалом в 1,5 см по всему контуру

Отвертку с тонким стержнем вставляют в прорези и приподымают обрезки. После берут отвертку на размер больше и открывают корпус осветительного прибора.

Далее, проверяют на исправность колбу лампы. Для чего берут мультиметр и проверяют попарно выводы. Нормальным считается сопротивление в пределах 15 Ом. Если все в норме, делают вывод о неисправности пускорегулирующего модуля.

При обрыве нитки накала, балласт может оказаться работоспособным. В этом случае колбу утилизируют, а исправное устройство используют как запчасть.

Если в схеме управления есть предохранитель, он может сгореть. Вопрос решается установкой на его место резистора с сопротивлением в несколько Ом.

Сгоревшие элементы на электронной плате видны невооруженным глазом. Исходя из мощности лампы, это может быть один или пара резисторов, транзисторы или вздувшиеся конденсаторы (+)

Если сгорела только одна нить накала, ее можно зашунтировать сопротивлением, но это повлечет за собой перегрузку пускорегулирующего устройства. Долго работать такая отреставрированная лампа не сможет — год максимум.

По завершении ремонта две половины лампы просто склеивают. Для упрощения процесса реконструкции изделие иногда нагревают с применением строительного фена.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Типичные поломки

Существуют два варианта, при которых лампа ломается:

  • Повреждений внутренних составляющих светильника;
  • Естественное старение. При выходе лампы из строя необходимо утилизировать ее через специальные пункты приема ртутных ламп.

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Тип поломки
Причина
Способ устранения
Постоянное моргание
По тому, как мигает лампа, определяется  характер поломи или степень ее износа.
Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект.
Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп.
Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер.
Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети

Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно.
Пятым вариантом может быть случай, когда греется проводка.

В большинстве случаев оптимальным вариантом является полная замена лампы.
Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму.
Если же лампа горит одна за одной, обратите  внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена

Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше.
Если допустить ошибку, то возникают  серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.

Нагар
Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей
При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать.

Перегорание нитей накаливания
Основные причины неполадок осветительных приборов:
—                   проблемы в пускорегулирующем аппарате;
—                   старение лампы;
—                   износ основных пускорегулирующих соединений.

Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы.

При первом запуске светильника может произойти проблема разрыва цепи в стартер
Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети.
В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии.

После включения лампы, автомат полностью выбивает всю проводку.
Причина, кроется в том, что пробит конденсатор,  который подключен  параллельно сети.
Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра.
Лампа не включается
Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы.

Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света. Внимание стоит уделить на нити накаливания. В случае перегорания нити —  закоротить ее. Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель.
Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки Описание Решение проблемы
Перепады напряжения Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы. Если скачки чувствительны, нужно установить стабилизатор напряжения, который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев. Выбрать светильник с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки. Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP. Правильный подбор степени защиты или устранение негативных факторов.

Есть и такие приборы, но ремонту они не подлежат

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Ремонт светодиодных ламп: устройство и электрические схемы различных приборов

Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.

Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.

Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону

Погасли все лампы в ванной комнате: причины и способы устранения

Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.

Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.

При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно

Устранение причин моргания светодиодных ламп

Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.

Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.

Этот индикатор становится причиной моргания светодиодов

Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.

Филаментные лампы – новинка на рынке. Они ремонту не подлежат

Работа осветительного устройства

Люминесцентный светильник (ЛС) – это газоразрядный источник света, в котором, благодаря взаимодействию нитей накаливания и ртути образуется электрический разряд, создающий ультрафиолетовое свечение, которое с помощью люминофора преобразуется в видимый свет. Стоит отметить, что ток, который проходит по нитям, равномерно распределяется по контурам лампы, способствуя шунтированию, уменьшая накал, поэтому данные устройства не нагреваются, что является одним из преимуществ.
Существуют следующие виды люминесцентных осветительных устройств:
1. ЛС с дросселями и стартерами.
Люминесцентные светильники по массовости использования пребывают на пике своей популярности. Они способны экономит до 50% электроэнергии, в отличие от обычных светильников. Для максимального увеличения срока эксплуатационного периода и бесперебойной работы устройства, необходимо использовать такие элементы как стартер и дроссель.

Стартер, аналогично тому, который используют для автомобилей, играет роль пускового механизма. Он нужен, чтобы лампа начала работать. Зачастую, напряжение в момент зажигания значительно выше, чем в сети, поэтому необходим стабилизатор. Также, стартером замыкается и размыкается электронная цепь сети лампы.

Дроссель играет роль трансформатора и способен стабилизировать работу светильника. Он предохраняет люминесцентною лампу от перепадов напряжения и перегревов.
Данный вид характерен и неудобен тем, что при запуске они начинают мигать (данный эффект даёт стартер, он пропускает ток и постепенно разжаривает нити накаливания) первые 2-3 секунды бьют по глазам резкими вспышками света, а потом разжигаются и горят нормально.
2. Люминесцентные лампы без стартера с баланстником.
В отличии от предыдущего вида, в таких устройствах отсутствует стартер. Это позволяет избежать мерцания светильника в первые 2-3 секунды, а запустить его сразу же после включения. Рассматривая схему, можно заметить, что вместо стартера здесь стоит баланстник. Данный элемент относится к пускорегулирующим устройствам, которые ограничивают ток. Но если сравнивать баланстник и стартер, то последний лучше.

3. Энергосберегающие лампы.
Не редко обычные ЛС путают с энергосберегающими, а это не совсем так. Конечно, если сравнивать с лампами накаливания, то любая люминесцентная в разы превосходит их по сроку службы. Но если выбирать между разновидностями ЛС, то среди них есть лидеры продаж – энергосберегающие модели.

Отличительной особенностью этих светильников является их форма, диаметр трубки и пониженное содержание ртути. Благодаря тому, что колба светильника изогнута (за частую она имеет форму спирали), а диаметр – уменьшен, это позволяет экономить электроэнергию на розжиг нитей накаливания, но при этом освещать достаточно большую площадь.
Во всех видах ламп современного типа используют новые технологии, которые обеспечивают надежную обратную связь инвертора, что даёт возможность контролировать силу тока. Инверторы используются в ЭПРА (электронный пускорегулирующий аппарат), что гарантирует их большую долговечность, экономичность и практичность.

Как отремонтировать светодиодную лампу: 8 шагов

Введение: Как отремонтировать светодиодную лампу

В этой инструкции я покажу вам, как отремонтировать светодиодную лампу

Добавить TipAsk QuestionCommentDownload

Шаг 1: Снимите верхнюю крышку

Снимите верхнюю крышку (диффузор) отсоедините от платы два провода сети переменного тока.

Добавить TipAsk QuestionCommentDownload

Шаг 2: Подробнее в видео

Добавить TipAsk QuestionCommentDownload

Шаг 3: Проверить все светодиоды

Установите мультиметр в режим непрерывности, затем подключите положительный провод к положительной стороне светодиода, а отрицательный провод к отрицательная сторона светодиода.Отметьте неисправные и светодиодные.

Добавить TipAsk QuestionCommentDownload

Шаг 4: Снимите светодиод

Осторожно отпаяйте светодиод.

Добавить TipAsk QuestionCommentDownload

Шаг 5: Возьмите новый светодиод

Добавьте TipAsk QuestionCommentDownload

Шаг 6: Припаяйте новый светодиод

Добавьте TipAsk QuestionCommentDownload

Шаг 7: Замените конденсатор

на задней стороне

один — электролитический, а другой — полиэфирный.Замените электролитический конденсатор 47 мфд / 63 В на новый.

Добавить TipAsk QuestionCommentDownload

Шаг 8:

Добавить TipAsk QuestionCommentDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

5 комментариев

0

AnswerUpvote

Привет, вы не показали повторное подключение проводов питания переменного тока к плате, просто говорю.

4

ответы

0

iceng justme632000

Отвечать

2 года назад

ReplyUpvote

+1

или почему была необходима замена крышки EL!

0

ОтветитьПроголосовать

Потому что я отремонтировал 20+ светодиодных лампочек. Во всей этой лампочке не работали электролитические конденсаторы.

0

iceng Электромеханизм

Отвечать

2 года назад

ReplyUpvote

0

ReplyUpvote

О, я забыл, спасибо за ваш ценный комментарий

Post Comment

Устранение неисправностей / ремонт светодиодных ламп — TechLiminals.com

Устранение неисправностей / ремонт светодиодных ламп

Хотя производители светодиодных ламп часто гарантируют, что их продукция прослужит до 5-10 лет, довольно большой процент выйдет из строя даже через несколько месяцев, особенно лампы, произведенные безымянными брендами.Хорошей новостью является то, что их довольно легко отремонтировать, или, если ремонт невозможен, вы можете повторно использовать (по крайней мере) светодиоды для различных хобби-проектов.

Самая частая неисправность: разомкнутые светодиодные капсулы

Самая частая неисправность светодиодных ламп (> 90% случаев) — это разомкнутые светодиодные капсулы. В каждой лампочке по 10-20 светодиодов, и они обычно подключаются последовательно, поэтому, если один из них откроется, ни один из них не загорится.

Для проверки светодиодов необходимо разомкнуть лампочку.Обычно к основанию колбы приклеивается пластиковый купол. Осторожно вставьте нож или плоскую отвертку между куполом и основанием и двигайтесь по кругу, пока он не выскочит. Некоторые купола легче снимаются, для других вам придется потратить некоторое время на ослабление клея.

Когда купол оторвется, осмотрите изнутри. Если нет видимых взорванных компонентов, следов пригорания и т. Д., Можно приступить к тестированию отдельных светодиодов.

Рис.1: Светодиодная лампа с открытым куполом

Тестирование светодиодных капсул

Самый простой и доступный способ проверить светодиод — это использовать небольшую батарею 9 В или настенный адаптер 9-24 В, подключенный последовательно с резистором в несколько килоом.ЗАПРЕЩАЕТСЯ подключать источник питания непосредственно к светодиодам, так как это приведет к их необратимому повреждению! Я обычно использую последовательно более высокий резистор (10-20 кОм), чтобы избежать ослепляющего эффекта. Также с помощью достаточно высокого резистора можно увидеть, есть ли в капсуле один, два или более светодиодов.

Если вы обнаружили обрыв светодиода, снимите его и припаивайте на замену (новый светодиодный капсюль или аналогичную лампочку-донор). В большинстве случаев, особенно со светодиодными лампами, которые имеют настоящие регуляторы постоянного тока, вы можете просто перемыть его, и он будет работать достаточно хорошо, хотя и немного менее ярко.

(Обратите внимание, что светодиоды также могут закоротить, и в этом случае, особенно в более дешевых лампах, будет цепная реакция, и все взорвется синхронно с регулятором тока и диодным мостом.)

Дальнейшее устранение неисправностей

Если все светодиоды исправны, следующим шагом будет дальнейшая разборка лампы для проверки печатной платы регулятора тока. Если на плате светодиода есть винты, выньте их. В противном случае печатная плата светодиода обычно отрывается от основания, если вы осторожно ослабите ее ножом по бокам.Вы должны вытащить нижний штырь из розетки переменного тока. Обычно это выходит без проблем. Верхняя часть гнезда тоже должна оторваться, так как она удерживает другой провод, идущий к печатной плате.

Когда печатная плата освобождена, вы можете протестировать каждый компонент. Сначала должен быть плавкий резистор / предохранитель на входе, затем выпрямители, конденсаторы и т. Д. Большинство ремонтов на этом этапе требуют передовых знаний в области электроники, поэтому, если вы новичок, остановитесь на этом.

Я видел неисправные / мерцающие лампы, страдающие от ослабленного контакта в розетке переменного тока, поэтому, если вам повезет, исправление только этого вернет лампу к жизни.

Рис.2: Лампа в разобранном виде

Соображения безопасности

Почти все светодиодные лампы содержат неизолированные источники питания, что означает, что на частях с более низким напряжением может быть фаза линии. Вы должны проводить все измерения на отключенной лампочке, но не до того, как убедитесь, что все большие конденсаторы полностью разряжены. Если вам необходимо провести измерения в цепи под напряжением, всегда используйте изолирующий трансформатор.

Переделка печатной платы светодиода

Если текущий регулятор неисправен, и вы находитесь в настроении «сделай сам», вы можете перепрофилировать печатную плату светодиода. Если вы хотите запитать светодиоды от более низкого напряжения, например от автомобильного аккумулятора 12 В, вы должны учитывать значительное падение напряжения (~ 3 В) на каждом светодиодах. Большинство светодиодных капсул содержат несколько внутренних дискретных светодиодов, поэтому вы можете подключить только несколько (1-4) из них последовательно, чтобы общее падение напряжения не превышало напряжение вашего источника.

Самый простой способ — разрезать провода на печатной плате в определенных точках и припаять резистор заземления и ограничителя тока к каждой группе, а затем соединить цепи последовательно. Также желательно, чтобы светодиоды работали при токе, немного меньшем номинального.

Как отремонтировать светодиодные лампы · Моя занятая пенсионная жизнь

Время чтения: 4 минуты.

Чтобы сэкономить, возможно, вам понадобится узнать, как ремонтировать светодиодные лампы.Это маленький грязный секрет светодиодных ламп. Что-то, о чем говорят только приглушенным тоном в темных уголках Интернета. Светодиодные лампы служат не так долго, как указано в рекламе. Когда говорят о светодиодной жизни, они говорят о жизни в годах, но при подходящих условиях это может быть жизнь в месяцах.

Тепло — враг

Этот маленький грязный секрет — это тепло. Светодиодные лампы электронные по своей природе, а тепло — враг всех электронных компонентов. Светодиодные лампы предназначены для использования в ситуации свечного типа.Под этим я подразумеваю, что свет (секция генерирования тепла) должен быть наивысшей точкой лампы при генерации света, чтобы обеспечить максимальный срок службы лампы. Если лампа расположена горизонтально (лежит на боку) или перевернута во время работы, это значит, что лампа зажжена. Если светодиодная лампа закрыта, это тоже плохое состояние. Тепло, выделяемое лампой, невозможно рассеять, что сокращает срок ее службы.

Плохие позиции

Если ваши лампы перегорают за месяцы, а не за годы, проблема в тепле.Вам может потребоваться заменять светодиодную лампу каждые несколько месяцев, если лампа работает в горизонтальном, перевернутом и / или закрытом положении. Я обнаружил, что в большинстве моих светильников (потолочные) лампы установлены горизонтально или в перевернутом виде и закрыты. Двойной удар по жизни лампочки.

Установите мультиметр в режим «Непрерывность». Он может варьироваться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (как звук, исходящий из динамика) . Как пользоваться мультиметром

Проверка целостности

В электронике проверка целостности цепи — это проверка электрической цепи, чтобы увидеть, течет ли ток (что это фактически полная цепь) .Проверка целостности выполняется путем подачи небольшого напряжения (подключенного последовательно со светодиодом или источником шума, таким как пьезоэлектрический динамик) через выбранный путь. Если поток электронов тормозится из-за обрыва проводов, поврежденных компонентов или чрезмерного сопротивления, цепь «разомкнута».

К устройствам, которые можно использовать для проверки целостности цепи, относятся мультиметры для измерения тока и специализированные тестеры непрерывности, которые являются более дешевыми, более простыми устройствами, как правило, с простой лампочкой, которая загорается при протекании тока.

Из Википедии, свободной энциклопедии

Воскрешение из мертвых

Знаете ли вы, что большинство светодиодных ламп можно вернуть из «мертвого» ? В большинстве случаев проблема заключается в одном диоде. Если вы можете определить неисправный диод с помощью проверки целостности, вы можете удалить его и закоротить соединение (припаять) , и лампочка снова загорится. Я просто выполнил описанную ниже процедуру, и на поиск инструментов и нагрев паяльника ушло больше времени, чем на то, чтобы лампочка снова заработала.

Короткое замыкание

Короткое замыкание — это просто соединение с низким сопротивлением между двумя проводниками, подающими электроэнергию в любую цепь.

Physlink.com

Но вам понадобятся инструменты, чтобы вернуть лампочку в действие.

Необходимые инструменты и материалы:

Что делать

При поиске неисправного светодиода необходимо закрепить лампу.Я использовал старый фитинг из ПВХ, который у меня был. Он был достаточно узким, чтобы удерживать лампу, и достаточно высоким, чтобы основание лампы висело в воздухе. Эта комбинация размеров поддерживает лампу и позволяет обнаруживать неисправные светодиоды и обеспечивает поддержку при пайке. Короткий отрезок 2-дюймовой трубы из ПВХ, керамический потолочный патрон — вот пара вещей, которые могут подойти.

Найдите неисправный светодиод

  • Установите мультиметр на непрерывность.
  • Возьмите щупы из мультиметра и коснитесь контактов на каждом конце светодиодов. Если светодиод исправен, он загорится. Если это плохо, то при любом контакте загорится светодиод. Не торопитесь, потренируйтесь, чтобы понять, как и где размещать датчики на светодиодах. В конце концов вы установите контакт, и светодиод загорится, если все в порядке.
  • Повторяйте, пока не проверите каждый светодиод.
  • Как только вы обнаружите неисправный светодиод, отметьте его.
  • Осторожно подденьте неисправный светодиод и удалите его как можно больше.
  • Спаяйте контакты вместе (см. Видео ниже) .
  • Проверьте свою работу.
  • Поздравляем, вы научились ремонтировать светодиодные лампы.

Способ пайки

Техника пайки, которая вам понадобится для этого проекта, является базовой. Вам нужно будет припаять светодиод. Вышеупомянутое видео покажет вам основные методы лужения компонентов (подготовка их к пайке) .Также после пайки в приведенном выше видео объясняется, как очистить паяное соединение.

Что вам понадобится

Заключение

Вот и несколько инструментов и немного времени, а также некоторая важная информация, и вы на пути к ремонту «мертвых» светодиодов .

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

Имеет специальность механика. Я работал над всем, что связано с домом, от замены лампочки до перемещения несущей стены. Что касается рецептов, они появились после того, как я не смог найти то, что искал, и рецепты, которые за всю жизнь я полюбил и которыми хочу поделиться с миром.

Понравился этот пост? Вам могут понравиться:

8 Распространенных проблем со светодиодным освещением (2020)

При использовании светодиодных фонарей может возникнуть множество распространенных проблем, таких как мерцание, жужжание, недостаточная яркость ламп, блики и т. Д.Если вовремя не устранить эти проблемы, они могут привести к повреждению вашей цепи или лампочек или другим экономическим потерям. В этой статье мы решим и исправим проблемы, с которыми мы часто сталкиваемся, чтобы улучшить качество светодиодного освещения.

Самые распространенные проблемы со светодиодными лампами

1. Почему мои светодиодные индикаторы мигают?

Одной из наиболее частых проблем при использовании светодиодов является мерцание света. Фары в основном стробирующие. Если вы используете некачественные светодиодные лампы или прожекторы, вы заметите, что яркость быстро увеличивается и уменьшается.Если частота мерцания ниже 80-100 Гц, то это можно наблюдать невооруженным глазом. Это может быть серьезной проблемой, поскольку мерцающий свет может вызвать усталость, головную боль, рвоту или даже вызвать эпилепсию. Нашему глазу сложно приспособить такие мигалки; Таким образом, нам нужно знать причину и устранить проблему мерцания светодиодных фонарей.

Причина 1: Ослабленное соединение проводов

Если проводное соединение между лампой и цепью неплотно, вы можете столкнуться с мигающим светом. Это потому, что ток будет периодически преграждать из-за электромагнитных помех.Способ исправить это — осмотреть все точки подключения в цепи, чтобы увидеть, есть ли какие-то провода, которые вот-вот оборвутся или отключатся.

Причина 2: Низкое качество светодиода

Если вы купите ненормально дешевые светодиодные фонари, вы быстро начнете мерцать. Из-за плохой техники пайки золотого провода со светодиодными чипами внутренние компоненты будут легко ослаблены. Кроме того, плохие светодиодные лампы будут иметь плохую конструкцию печатной платы, которая не принимает ток должным образом, поэтому мы увидим быстрые колебания яркости.

Один из эффективных способов решить эту проблему — покупать качественные светодиодные лампы от известных брендов, и мы можем взглянуть на марку светодиодных чипов, которые они используют. Например, CREE XTE или Osram Square будут лучшими вариантами. Они применяют технологию эвтектической пайки для устранения мерцания светодиодных ламп.

Причина 3: Незакрепленные луковицы

Светодиод будет мигать, если вы не плотно затянете его в приспособлении. Плохой контакт между лампами и цоколем повлияет на передачу тока.Перед проверкой светодиодных фонарей мы должны выключить лампы, а также источник питания, чтобы предотвратить поражение электрическим током. Если после выключения света в вашей комнате стало совсем темно, мы можем поставить под светильник переносное рабочее освещение, чтобы обеспечить достаточную яркость.

Причина 4: Неправильная настройка диммера

Знание типа диммера имеет решающее значение для диагностики проблемных светодиодных ламп.

Диммер с широтно-импульсной модуляцией (ШИМ)

Импульс означает ток и напряжение, подаваемые на лампочки, а ширина — это продолжительность.Диммеры с ШИМ изменяют длительность импульса для уменьшения общей яркости. Другими словами, он быстро включает и выключает свет, чтобы приглушить свет светодиодов. Некачественный диммерный переключатель генерирует электрический сигнал с неправильной шириной импульса (<100 Гц), что приводит к наблюдаемому мерцанию светодиода. Эффект стробирования особенно важен, если вы еще больше приглушите свет, потому что длительность между каждым импульсом больше.

Это может быть неизбежно, поскольку это принцип работы диммера этого типа.Цифровое затемнение может решить эту проблему, поскольку использует другой рабочий механизм.

Диммер постоянного тока (CCR)

Как следует из названия, он изменяет ток в цепи для получения различной яркости. Обычно он работает от источника питания постоянного тока от 0 до 10 В. Источник питания отправит на свет соответствующий сигнал затемнения. В этом случае подается постоянный ток и в цепи не формируется дискретный импульс.

Причина 5: Сбой источника питания

Если у вас мощные (> 100 Вт) светодиодные прожекторы для заднего двора или спортивной площадки, плохой драйвер (источник питания) вызовет проблему с мерцанием.Перед покупкой светодиодов мы можем взглянуть на блок драйвера, Mean Well — один из лучших и надежных источников питания для светодиодных фонарей. Интенсивность отказов составляет ок. 0,3% в первые 2 года.

Причина 6: Электрический прибор высокой мощности

Для тех, у кого дома много мощных электроприборов, таких как кондиционер, обогреватель, пылесос и т. Д., Лампочки могут мигать, если вы потребляете большое напряжение в той же цепи. Чтобы решить эту проблему, мы можем выключить некоторые устройства, чтобы увидеть, не исчезла ли проблема с мерцающим светом.

Светодиодное спортивное освещение без мерцания

Проблема мерцания также очень распространена в светодиодном коммерческом и спортивном освещении. Их стандарт освещения даже выше, чем у жилых помещений. Помимо видимого мерцания в глазах человека, светодиодные фонари не должны мигать под высокоскоростной камерой. Представьте, что мы снимаем видео со скоростью> 960 кадров в секунду, и мерцание сильно повлияет на качество изображения.

Светодиодное спортивное освещение

LedsMaster использует диммирование с постоянным уменьшением силы тока.Они поддерживают высокоскоростную фотосъемку с частотой до 6000 Гц. Применяются к футбольным стадионам или другим спортивным объектам, на которых проводятся международные соревнования.

2. Светодиодные фонари с жужжанием

Жужжание — еще одна распространенная проблема светодиодного освещения. Если ваши встроенные светильники или другие светодиодные лампы издают такой раздражающий гул, это может указывать на перегрузку цепи. Например, если диммер просто поддерживает светодиодные лампы мощностью 300 Вт, но вы подключаете светильники мощностью более 200 Вт, то может возникнуть гудение.

Откуда идет звук? В основном это происходит из-за вибрации электронных компонентов внутри лампы. Они вибрируют с определенной частотой, например от 100 до 120 Гц.

Жужжание светодиодных индикаторов указывает на неисправность. Как только мы это услышим, мы должны осмотреть лампу, а также цепь, чтобы убедиться в безопасности. Кроме того, мы также можем отключить некоторые светильники, чтобы посмотреть, сможем ли мы решить эту проблему.

3. Почему светодиодные лампочки не яркие?

После болезненной установки освещения люди часто спрашивают, почему светодиодные фонари тусклые.Эта проблема возникает как для внутренних, так и для наружных светодиодных ламп. Давайте рассмотрим следующие причины.

а. Неправильный источник питания для светодиодных фонарей

Если светодиод не работает при номинальном напряжении и токе, светодиоды не могут достичь максимальной яркости. При покупке светодиодных фонарей у производителя и желании использовать собственный драйвер необходимо четко знать, какая мощность, напряжение и ток на входе светодиодов. Если мощность водителя не соответствует мощности светодиода, лампы заливающего света не будут яркими или даже перегорят.Поэтому настоятельно рекомендуется использовать исходные настройки для всех светодиодных фонарей.

г. Ослабленное соединение проводов

Подобно мерцанию светодиодной лампы, если провода подключены ненадежно, то некоторые из светодиодных чипов внутри ламп не будут включаться, что снижает общий световой поток.

г. Старение светодиодных фонарей снижает общую яркость

Светодиоды не светятся, если они использовались в течение длительного времени. Причина в том, что электроника внутри лампы начинает выходить из строя, и, таким образом, она больше не дает 100% люмен.Если светодиодный свет рассчитан на 80 000 часов при L70, световой поток упадет до 70% от первоначального значения через 80 000 часов.

Это нормальный износ светодиодных фонарей. В настоящее время срок службы большинства светодиодов составляет от 50 000 до 100 000 часов, что эквивалентно от 20 до 30 лет в зависимости от того, как долго вы включаете лампочки.

г. Отвод от высокой температуры окружающей среды к тусклому свету светодиодов

Домохозяин также может жаловаться на то, что их светодиодные лампы не светятся при высокой температуре окружающей среды.Согласно научным исследованиям, максимальная яркость светодиода достигается при температуре перехода около 25 ° C.

Если рабочая среда очень горячая, например от 40 ° C до 60 ° C, световой поток белого света падает до прибл. От 65% до 80% от максимального значения.

Напротив, холодная среда полезна для светодиодов, потому что они могут быть даже ярче, чем их первоначальное значение.

Для промышленного применения, такого как литейное производство и атомная электростанция, температура окружающей среды может быть выше 80 ° C.Таким образом, требуется специальное усиление светодиодных светильников.

4. Диммер не работает с моим светодиодом

Некоторые могут жаловаться на то, что светодиодные фонари не тускнеют после подключения к диммерному переключателю. Во-первых, нам нужно проверить, регулируется ли лампа. Перед покупкой светодиодов вы можете четко увидеть, что лампа обозначена как «регулируемая», если это так. Если вы подключаете диммер к светодиодным лампам без диммирования, он обычно остается включенным на 100% независимо от того, как регулировать яркость на переключателе. Это потому, что печатная плата этого светодиода не предназначена для регулирования яркости.Кроме того, это довольно рискованно, поскольку это может привести к повреждению светодиода из-за неправильного тока и напряжения во время затемнения.

5. Как уменьшить блики от светодиодных фонарей?

Блики — это сильные ослепляющие огни, исходящие от источника света. Это может размыть наше зрение и повлиять на качество нашей жизни. Например, было бы очень трудно прочитать слова в журнале из-за отражения. Кроме того, белые отражающие блики света создадут белое пятно на экране телевизора.

Как рассчитать мощность светодиодной лампы, необходимую для моего дома

Уменьшение яркости — один из обычных способов устранения бликов. Для домашнего освещения мы можем избежать излишне яркого освещения, рассчитав количество необходимых светодиодных ламп. Если у вас есть гостиная площадью 20 кв. М, то требуемый просвет составляет ок. 20 кв.м x 150 люкс = 3000 люмен. Поскольку большинство светодиодных фонарей имеют световую отдачу 130 лм / Вт, требуемая мощность светодиодной лампы составляет 3000/130 = 23 Вт.Мы можем добавить от 20 до 30% к этому значению (23 Вт), чтобы компенсировать отражение от стен и другие виды потерь энергии.

Если у вас есть гараж, рекомендуется использовать уровень люкс 500. Поскольку нам нужно выполнять ремонтные работы в мастерской, нам понадобится более яркий свет.

Еще один способ уменьшить блики — добавить дверцу сарая рядом со светодиодными лампами, чтобы световой луч был более направленным. Мы можем создать для светильников трехстенное покрытие, чтобы мы не видели источник света на боковой стороне светильника.Это особенно полезно для уличных прожекторов.

6. Загрязнение синим светом

Синий свет — еще одна распространенная проблема светодиодного освещения. Хотя синий свет может улучшить нашу реакцию и настроение, он действительно влияет на наше здоровье в ночное время. Синий светодиодный свет может подавить выработку мелатонина в организме и, таким образом, повлиять на наш цикл и качество сна. Синий свет также может повредить сетчатку глаза при длительном воздействии. Утечка синего света также загрязняет небо и вызывает свечение в ночное время.

Чтобы уменьшить количество синего света, мы можем выбрать светодиодные лампы с более низкой цветовой температурой, например от 3500K до 5000K. Светодиод будет производить больше синего света при цветовой температуре более 6000 К. В зависимости от ваших потребностей и предпочтений вы можете выбрать теплый белый светодиод (от 3000 до 3500K), чтобы создать расслабляющую атмосферу.

7. Как улучшить равномерность светодиодного освещения?

Еще одна распространенная проблема — низкая однородность светодиодного освещения. Что такое единообразие? Это в основном показывает, как равномерно распределение света в области.Как видно из приведенного выше сравнения, левый теннисный корт имеет низкую равномерность освещения. На земле есть четыре видимых световых пятна. При такой низкой однородности наши глаза не смогут видеть всю землю. Неравномерный тусклый и яркий свет также утомляет наши глаза, потому что нашим глазам необходимо постоянно приспосабливаться к этим изменениям.

Одним из распространенных способов решения этой проблемы с низкой однородностью является использование светодиода с большим углом луча. Это потому, что свет может распространяться за пределы лампы.Чтобы еще больше улучшить однородность, мы можем даже использовать вторичное отражение, чтобы осветить область. Например, мы можем направить прожектор вверх к потолку и, таким образом, использовать отраженный свет для освещения внутренних помещений, таких как дом или спортивная площадка. Таким образом, вы получите очень равномерное освещение, потому что потолок действует как диффузор, смягчающий свет. Однако ограничение состоит в том, что нам понадобится больше светодиодных ламп, потому что часть просвета поглощается потолком, а световые лучи рассеиваются в разных направлениях.

8. Дорогие светодиодные фонари

Когда мы сравним цену на светодиоды с другими источниками света, такими как галогениды металлов, галогены CFL, мы обнаружим, что светодиоды обычно дороже других. Это потому, что их материал и рабочий механизм различаются. Честно говоря, хотя первоначальная стоимость покупки светодиода намного выше, вы поймете, что это не проблема, потому что он служит дольше и экономит энергию!

Обычный светодиодный светильник прослужит от 50 000 до 80 000 часов, мы можем сравнить это значение с лампами накаливания от 1 000 до 2 000 часов.Плюс энергопотребление светодиода составляет ок. 1/10 лампы накаливания для обеспечения такой же яркости.

Свяжитесь с нами для получения бесплатной консультации по освещению: [email protected]

Ремонт светодиодных ламп

— Стоит ли ремонтировать светодиодные лампы или покупать новые?

Главная »Светодиодные лампы» Ремонт светодиодных ламп — Стоит ли ремонтировать светодиодные лампы или покупать новую?

Ремонт светодиодных ламп

: Светодиодные лампы считаются самым захватывающим технологическим достижением в отрасли освещения, которое в последнее время приобрело популярность благодаря своим достоинствам — светодиодное освещение отличается очень долгим сроком службы, гораздо более высокой энергоэффективностью, экологичностью и долговечностью. качество, нулевое излучение УФ-излучения, гибкость конструкции, возможность работы как при очень высоких, так и при низких температурах, повышение эффективности применения, возможность работы от низковольтного источника питания и многое другое.Несмотря на то, что светодиодные лампы имеют множество преимуществ, их нельзя отправить в ремонт.

Как было сказано ранее, светодиодные лампы имеют долгий срок службы, поэтому обычно их нелегко повредить, поскольку они не содержат ртути. В этом случае светодиодные лампы становятся все тусклее и тусклее, и они перегорают, только если вы не используете токоограничивающий резистор с источником напряжения, превышающим фиксированное прямое падение напряжения светодиода, будет течь большой ток. через светодиодную лампу, в результате чего она загорится. Если это произойдет, у вас нет другого выхода, кроме как заменить ее новой светодиодной лампой.

Насколько нам известно, в Индии нет центров по ремонту светодиодных ламп, чтобы отремонтировать светодиодную лампу в случае повреждения.

Мы рекомендуем вам купить новый вместо того, чтобы искать сервисные центры по ремонту светодиодных ламп.

Вот некоторые из дешевых светодиодных ламп в Индии

Если вы не предпочитаете покупать новые светодиодные лампы, продолжить чтение ..

Можно также попробовать ремонт светодиодной лампы дома, только если у вас есть определенные технические навыки, так как он включает в себя такие процедуры, как разборка лампы и проверка источника питания, обнаружение неисправной части и перемычка соединения или замена поврежденного.Это не так просто, как кажется, при этом нужно принимать базовые меры безопасности, и результат не всегда может оказаться правильным.

Это видео может помочь:

Обычно на все светодиодные лампы распространяется гарантия. Компании предлагают гарантию сроком на год или два на свои светодиодные лампы. Таким образом, когда выясняется, что лампа неисправна, компания заменяет неисправную лампу на новую, но не ремонтирует старую. В связи с обострением конкуренции в светотехнической отрасли каждая компания подвергается тщательной проверке качества и гарантирует, что продукция соответствует установленным ранее стандартам, и только после этого она отправляется.Редко можно найти дефектные лампы или их повреждение после использования, поэтому они предоставляют гарантию на замену или выдают кредит-ноту в соответствии с запросом клиента (применяются Условия и положения).

Чтобы избежать всех трудностей, всегда покупайте светодиодные лампы хорошей компании. Найдите компанию, которая выделяется среди фирменных светодиодных ламп в Индии. Есть хорошие компании, которые также продают в Индии умные светодиодные лампы. а также основные характеристики лампы, такие как мощность, гарантия, тип цоколя, световой поток, цвет и рабочая температура и т. д.

Лучшими брендами, обеспечивающими высокую светоотдачу на ватт, являются Eveready, Havells, Philips и Wipro. А максимальную гарантию предоставляют компании Charlston, Syska и Oreva. А светодиодные лампы с высоким индексом цветопередачи производятся Osram, Syska и Charleston. Некоторые из брендов Power Factor — Philips, Eveready, Osram, Syska и Wipro.

Очень важно выбрать лучшую светодиодную лампу, которая окажется более выгодной в соответствии с нашими потребностями.

Итак, мы считаем, что светодиодные лампы никуда не денутся, поскольку они обеспечивают очень высокий КПД по сравнению с другими лампами.Однако есть время, когда они также выходят из строя в основном из-за неисправного драйвера, и их можно исправить, удалив неисправный драйвер и подключив исправные микросхемы к адаптеру AC-DC. Это можно сделать только самому, и ни одна компания не сделает этого, поскольку они только заменяют. Итак, мы пришли к выводу, что светодиодные лампы не ремонтируются ни в одном из центров по ремонту светодиодных ламп в Индии, а также их не существует, хотя они и существуют, это того не стоит.

Рейтинг пользователей: Будь первым!

Как исправить рождественские огни

Салли Энскомб, Getty Images

Приближается радостный курортный сезон, но есть одна традиция, которую я надеюсь избежать в этом году: разбираться с перегоревшими рождественскими огнями.

Каждый праздничный сезон я распаковываю, распутываю и вставляю в розетку прошлогодние миниатюрные фонари и обнаруживаю, что они не работают. Иногда перегорают отдельные лампочки, а иногда вся струна кажется мертвой.

Стоит ли экономить эти фонари, или мне просто выбросить их и купить новые?

🔨 Вы любите крутые проекты своими руками. И мы тоже. Давайте вместе создадим крутые штуки.

Я признаю, что диагностика и ремонт рождественских огней могут быть неприятными, но с небольшой решимостью и несколькими специальными инструментами вы можете отремонтировать большинство неисправных световых струн.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Как исправить рождественские огни

filoGetty Изображений

1. Диагностируйте проблему.

Внимательно осмотрите каждую гирлянду фонарей перед тем, как подключить ее к электрической розетке. Если вы видите потрескавшуюся или порезанную изоляцию, изношенные или оголенные провода или поврежденные вилки, выбросьте шнур.

Теперь определите, действительно ли неисправна лампа из-за неисправности или что-то еще. Если это меньший по размеру светильник, он, скорее всего, подключен последовательно: электрический ток проходит через каждую лампочку, замыкая цепь и освещая набор.

В более крупных осветительных приборах часто две или более цепи соединены параллельно, что объясняет, почему иногда гаснет только часть струны. В большинстве случаев простая замена одной неисправной лампы исправит весь комплект или одну затемненную его часть.

2. Найдите неисправную лампочку и замените ее.

Найти одну неисправную лампочку, которая является причиной проблемы, может быть непросто. Лучше всего использовать мультиметр электрика или инструмент, специально разработанный для ремонта рождественских гирлянд, например Lightkeeper Pro . Он объединяет в одном компактном инструменте датчик напряжения, съемник лампы, тестеры ламп и предохранителей, а также устройство для ремонта шунтов.

Вы можете обнаружить неисправную лампочку, просто подключив ее к электрической розетке.Если повезет, «плохая» лампочка — это совсем не плохо. Возможно, он просто болтается, и его необходимо сильнее вдавить в гнездо.

Также снимите лампу и внимательно посмотрите на два крошечных провода, выходящих из ее основания. Они должны быть прочно прикреплены и не касаться друг друга. Кроме того, каждый провод должен быть проложен ровно напротив лампы. Когда вы вставляете лампочку обратно в патрон, провода завершают электрическое соединение.

Цифровой мультиметр

Fluke

204 доллара.99

$ 161,99 (21% скидка)

Миниатюрный инструмент для ремонта света

Длинные струны, белые мини-прозрачные фонари (100 штук)

GE

Вы также можете проверить лампочку с помощью LightKeeper Pro, или мультиметра . Если вы обнаружите, что лампа перегорела или повреждена, замените ее новой. Просто убедитесь, что он имеет надлежащее номинальное напряжение, иначе вы рискуете повредить весь светильник.

3. Зафиксируйте неисправную нить накала или шунт.

Если вся цепочка огней или ее часть темные, проблема может заключаться в обрыве нити накала или неисправном шунте. (Шунт — это устройство, которое позволяет току продолжать протекать через цепь, создавая путь с меньшим сопротивлением, чем исходный путь. В лампах накаливания для выходных, шунты представляют собой небольшие провода, намотанные под нитью накала.)

Если нить накаливания лампы обрывается, шунт перенаправляет ток через цоколь лампы, поддерживая электрическую цепь.Неисправный шунт может звучать как катастрофический отказ, но вы часто можете исправить это с помощью LightKeeper Pro.

Просто подключите светлый шнур и снимите лампу, которая находится в темной части или рядом с ней. Затем вставьте инструмент в патрон лампы и нажмите на спусковой крючок, чтобы активировать пьезоэлектрическую цепь. Через установку пройдет импульс высокой энергии, и примерно через 20 импульсов любой неисправный шунт должен быть повторно активирован. Довольно круто, правда?

Если у вас все еще возникают проблемы с обнаружением разрыва цепи, попробуйте использовать детектор напряжения .Вы можете купить его примерно за 10 долларов, но он также встроен в LightKeeper Pro.

4. Заменить перегоревший предохранитель.

Если детектор напряжения не обнаруживает неисправностей, можно попробовать еще кое-что: проверьте крошечный предохранитель, расположенный за маленькой сдвижной дверцей на вилке вилки. Если перегорел предохранитель (это можно проверить с помощью LightKeeper Pro), замените его новым с такой же силой тока, которая должна быть указана на вилке. Если после всех испытаний световая струна по-прежнему не загорается, пора приобрести новые лампы.

5. Обновите свои фары.

Если вы покупаете новые фонари, подумайте о модернизации до Светодиодные рождественские огни . У светодиодов есть много преимуществ, которые делают их отличным выбором по сравнению с лампами накаливания. Они более энергоэффективны, служат намного дольше и могут быть запрограммированы на отображение разных цветов и рисунков. Кроме того, светодиодные фонари более долговечны и с меньшей вероятностью сломаются, чем традиционные лампы. Вот некоторые из наших любимых рождественских гирлянд для дома и на улице.

ВЫБОР РЕДАКТОРА

Тёпло-белые светодиодные гирлянды

ЛУЧШИЙ БЕЛЫЙ ФОНАРЬ

Мини-прозрачные рождественские огни

СИЛЬВАНИЯ

САМЫЙ ЯРКИЙ

Рождественские огни Fairy Twinkle

ЛУЧШАЯ БОЛЬШАЯ ЛАМПА

Керамические многоцветные лампы

Окно бутика
амазонка.ком

Создайте свое собственное кресло для отдыха:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Philips 1–50 Вт РЕМОНТНАЯ СВЕТОДИОДНАЯ ЛАМПА, цоколь: B22, 40, 20 рупий / шт.

Philips 1–50 Вт СИД-ЛАМПА ДЛЯ РЕМОНТА, цоколь: B22, 40, 20 рупий / шт | ID: 21983892930

Спецификация продукта

6 906

906 90 628

Марка Philips
Использование / применение Домашний
Мощность 1 Вт до 50 Вт
Базовая температура 40
Тип Алюминиевая светодиодная лампа
Цветовая температура 5000-6500 K
Тип освещения Светодиод
Форма 906 Энергопотребление Вт — 10 Вт
Напряжение 220 В
Цвет подсветки Холодный дневной свет
Гарантия 6 М
Входное напряжение 2206 220 В
Световой 120
Минимальное количество заказа 5 штук

Описание продукта

ОТРЕМОНТИРУЙТЕ ВСЕ СВЕТОДИОДНЫЕ ЛАМПОЧКИ СТАРОЙ КОМПАНИИ

Дополнительная информация

Срок поставки ЖЕ ДЕНЬ
Производственная мощность 10000

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.50 лакхов — 1 крор

Участник IndiaMART с октября 2017 г.

GST27BLRPD9030Q1ZE

Основанная в 2017 году по адресу Wardha , Maharashtra , Мы «Usha Electrotech Industries» — это Индивидуальное предприятие Фирма, основанная в качестве ведущего производителя из Led Flood Light, Led Bulb, Led Panel Light, и др. Наша продукция пользуется большим спросом благодаря высочайшему качеству и доступной цене.Кроме того, мы гарантируем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке.

Видео компании

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
