Винтовая лестница своими руками
Винтовые лестницы на видео.
Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.
Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.
В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.
В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.
Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)
Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.
Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:
Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).
Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.
Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.
Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.
Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.
Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.
Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.
Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.
Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж
Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.
Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.
Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.
Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).
[1]
Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней.
При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.
Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле.
При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.
В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.
Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[2]
Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.
Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.
Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.
Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.
Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.
Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео
Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.
Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.
Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.
Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:
Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.
В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.
Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.
Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.
Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.
При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.
Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.
Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.
После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.
Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.
Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.
Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.
Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.
В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.
Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.
После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.
Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:
Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж
Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.
Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.
Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.
Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.
Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.
Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.
Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.
Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.
Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.
В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.
Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.
Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.
На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.
Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.
Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.
Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.
Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.
Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.
Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.
После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.
Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.
Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.
Как самому сделать винтовую лестницу из дерева: заключительный этап
Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.
Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.
Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.
Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.
Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.
Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.
На этих фото показаны винтовые лестницы в доме, возведенные своими руками:
Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.
Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.
Винтовая лестница своими рукамиПлюсы винтовых лестниц
- Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
- Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.
- В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
- В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.
Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).
Деревянная винтовая лестница своими руками
По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:
- Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
- Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
- Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.
Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.
Деревянная винтовая лестница своими рукамиКакие материалы использовать для изготовления винтовых лестниц?
От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.
Как сделать винтовую лестницу своими руками
В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:
- Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
- Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
- Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
- При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
- Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
- При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
- Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
- Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
- Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.
Монтаж винтовой лестницы
Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.
Расчет винтовой лестницы – чертежи и схемы
Видео удалено.
Видео (кликните для воспроизведения). |
Винтовая лестница своими руками – видео инструкция по сборке
Деревянные винтовые лестницы — фото
Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой Метки: Лестница Винтовая лестница
Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.
Особенности винтовой лестницы
Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.
У данной лестнице имеется ряд нюансовВ зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:
- лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
- лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
- лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.
Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.
Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.
В данном видео вы узнаете, как сделать винтовую лестницу:
Проектирование и расчет основных размеров винтовой лестницы
Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:
- высоту;
- диаметр;
- количество ступеней;
- ширину проступи;
- высоту подступенка.
Высота лестницы
Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.
Диаметр лестницы
Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.
Количество ступеней и высота проступка
Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.
Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.
Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.
Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).
Ширина ступеней
Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.
Не забываем рассчитать ширину ступенейЗначение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).
Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.
Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.
Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.
Используемые материалы и инструменты
Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.
Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:
- сваркой;
- ковкой;
- литьем.
Заготовка деталей
Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:
- две или три трубы разного диаметра;
- готовые ступени из металла или уголок под облицовку.
Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.
Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.
Монтаж конструкции
Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.
В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.
Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.
Окончательная отделка
После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.
Часть конструкции можно обшитьКак построить винтовую лестницу своими руками
Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.
Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.
Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.
Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.
Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.
В заключение
Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.
Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.
Главная задача при установке винтовой лестницы – правильно выполненные расчеты.
Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.
Особенности винтовой лестницы
Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.
У данной лестнице имеется ряд нюансовВ зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:
- лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
- лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
- лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.
Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.
Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.
В данном видео вы узнаете, как сделать винтовую лестницу:
Проектирование и расчет основных размеров винтовой лестницы
Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:
- высоту;
- диаметр;
- количество ступеней;
- ширину проступи;
- высоту подступенка.
Высота лестницы
Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.
Диаметр лестницы
Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.
Количество ступеней и высота проступка
Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.
Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.
Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.
Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).
Ширина ступеней
Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.
Не забываем рассчитать ширину ступенейЗначение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).
Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.
Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.
Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.
Используемые материалы и инструменты
Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.
Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:
- сваркой;
- ковкой;
- литьем.
Заготовка деталей
Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:
- две или три трубы разного диаметра;
- готовые ступени из металла или уголок под облицовку.
Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.
Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.
Монтаж конструкции
Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.
В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.
Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.
Окончательная отделка
После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.
Часть конструкции можно обшитьКак построить винтовую лестницу своими руками
Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.
Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.
Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.
Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.
Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.
В заключение
Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.
Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.
Главная задача при установке винтовой лестницы – правильно выполненные расчеты.
Видео удалено.Видео (кликните для воспроизведения). |
Источники:
- Рыжков И. Б., Травкин А. И. Основы инженерных изысканий в строительстве. Учебное пособие; Лань — М., 2016. — 136 c.
- Саргсян, А. Е. Строительная механика. Механика инженерных конструкций / А.Е. Саргсян. — М.: Высшая школа, 2008. — 464 c.
Винтовая лестница своими руками
Оценка 5 проголосовавших: 1Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.
Деревянные винтовые лестницы своими руками: размеры и чертежи
Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.
Преимущества винтовых лестниц
Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:
- Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
- Визуально увеличивает высоту низких помещений.
Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки. - Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.
Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.
Какие материалы можно использовать
В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.
В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.
Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.
Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.
Для лестницы можно использовать фанеру: в качестве элементов или полной конструкцииРазновидности конструкции
Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.
Виды винтовых лестницТаким образом, выделяют следующие типы конструкций винтовых лестниц:
- С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.
- С консольным защемлением ступеней на несущем элементе.
- С креплением ступеней к изогнутым тетивам.
Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.
Элементы винтовой конструкции
Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:
- из каких элементов она должна состоять;
- месторасположение составных частей;
- способы крепления элементов.
Лестничная конструкция имеет следующие составляющие:
- ступеньки;
- заключительная площадка, расположенная сверху;
- столб, предназначенный для опоры перила и балюстрады;
- главный несущий элемент, являющийся основой конструкции;
- цилиндры, из которых состоит опорный столб;
- балясины, поддерживающие перила;
- перемычки;
- перила в форме винта;
- заграждение на верхнем этаже.
Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:
- Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
- Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
- Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
- Узел «Г» – место крепления опоры и основания, установленного в полу.
Расчет параметров винтовой лестницы
Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.
Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.
Далее расчеты производятся по следующей схеме:
Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:
(90×2)+30=210 см
Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.
На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.
Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.
(90+15)/2=52.5см
Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.
Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.
(2×3,14×52,5)/25=13,18
Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.
190+10+3=203 см
Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:
203/13=15,61
Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.
270/15=18
Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:
18/13=1,38
Важные нюансы при расчетах и монтаже
Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:
- середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
- минимальный диаметр опоры равен 5 см.
- винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
- в одном лестничном витке должно быть минимум 11 ступеней.
- высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.
Изготовление элементов конструкции
Опорный столб
Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.
Центральный столб – основной несущий элемент конструкцииС металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.
Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.
Ступени
Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.
Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.
Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.
Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.
Для изготовления клееной древесины необходимо выполнить следующие действия:
- Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
- Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.
Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.
Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.
Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.
Изготовление верхней ступениВ конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.
Ограждения и перила
Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.
Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.
Способы крепления стоек-балясин бывают разные:
- путем их вклеивания в проделанные отверстия;
- фиксация к ступеням с помощью специальных креплений;
- приклеивание при помощи сделанных внизу стоек выпилов.
Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.
Изготавливают их несколькими методами:
- вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
- вырезание перил из клееной древесины;
- соединение элемента из не очень плотного деревянного шпона.
Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.
Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.
Сборка винтовой лестницы
Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:
- Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.
Дальнейшие действия зависят от особенностей опорной стойки:
- Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
- Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
- На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
- При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
- Верхняя ступень крепится к полу второго этажа.
- После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
- Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
- Затем крепится плинтус, если это предусмотрено проектом.
Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.
Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.
Видео-инструкция по сборке модульной лестницы
Оригинальные винтовые лестницы из дерева – фото
Как сделать винтовую лестницу на второй этаж своими руками: деревянную и металлическую
В частном строительстве для подъема на второй этаж нередко возводятся винтовые конструкции, они весьма компактны и способны преобразить даже самый скромный интерьер. А главное — собирается винтовая лестница своими руками совсем не сложно и вполне по силам каждому. Для этого нужно лишь знать особенности проектирования подобных конструкций, а освоить методику монтажа не составит труда.
Особенности винтовой лестницы
Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.
В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.
Если рассматривать проект винтовой лестницы, сверху она похожа на цветок с лепестками, которые располагаются таким образом, чтобы слегка заходить друг за друга.
Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.
Основным конструктивным элементом винтовой лестницы является центральная ось
Преимущества и недостатки
Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.
Преимущества винтовой конструкции:
- Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
- Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
- Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.
Недостатки винтовых лестниц:
- Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
- Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.
Главным преимуществом винтовой конструкции является её компактность
Используемые материалы
Для того чтобы у вас получилась прочная и эстетичная конструкция, необходимо подобрать подходящие материалы. Изготавливается винтовая лестница своими руками в основном из дерева или металла, чаще всего можно встретить следующие варианты:
- деревянная лестница;
- металлическая сварная;
- металлическая кованая;
- комбинированная.
В первом случае используется исключительно дерево. В качестве опоры может служить балка с сечением не менее 100 мм. Желательно зафиксировать дополнительно ступени на пристеновых косоурах. Для металлической конструкции могут использоваться швеллеры или трубы, а также уголки или листовой металл для крепления ступеней. В случае когда создается лишь каркас из металла, для ступеней можно использовать дерево или накладки из МДФ. Вполне неплохо выглядит сочетание МДФ с нержавейкой. Для перил при этом лучшим вариантом будет пластик, так как ему можно легко придать гнутую форму. Самыми декоративными считаются кованые конструкции, однако их стоимость довольно высока.
Можно также использовать уже готовые модульные изделия. В таком случае у вас будет набор металлических секций и готовых деревянных ступеней, которые нужно закрепить на опорные трубы и подвести под вход на этаж.
Разновидности винтовых лестниц по материалам изготовления: деревянная, металлическая, кованная, комбинированная
Расчеты проекта
Самая сложная часть работ — это, пожалуй, разработка проекта, а именно чертежи. От правильности выполнения расчетов зависят комфорт и безопасность при использовании конструкции. Винтовая лестница своими руками прорабатывается в несколько этапов.
Для начала необходимо определить доступную под строительство площадь и подготовить чертежи. Люк на второй этаж не может быть меньше 2 квадратных метров, к входу должен быть обеспечен свободный подход. Затем следует продумать количество ступеней и их расположение. Зачастую винтовые проекты лишены подступенков, поэтому можно сделать небольшое захождение ступеней друг на друга в их зауженной части. При этом важно соблюдать комфортный шаг, чтобы человеку было удобно спускаться, не цепляясь пятками за верхнюю ступеньку. Обычно достаточно 11–13 ступеней для полноценного подъема.
Градус уклона может быть увеличен до 45 градусов. Обязательно продумайте чертежи для расположения поручней. Так как используемая площадь ступени сокращается за счет метода их крепления и специфики расположения, нужно увеличить минимальную ширину лестницы. Для стандартных винтовых конструкций она должна быть не менее 120 см.
Основные данные и формулы для расчета винтовой лестницы со схематическим изображением конструкции
Установка опоры
Первое, что необходимо будет сделать, — установить опорные стойки. Так как сделать винтовую лестницу предстоит своими руками, в случае сооружения металлического каркаса необходимо обладать навыками сварочных работ. Деревянную же стойку нужно фиксировать анкерными болтами.
В большинстве случаев своими руками возводится комбинированная винтовая лестница из дерева и металла. Предварительно нужно обозначить места крепления ступеней чертежах. Необходимо обеспечить достаточное удаление опоры от стены, чтобы ничто не мешало строительству в дальнейшем.
Если же для подъема на этаж винтовая лестница изготавливается только из дерева, дополнительно нужно обустроить боковую фиксацию ступеней. Для этого можно своими руками выпилить косоуры и закрепить их на стене и вспомогательных балках. В таком случае конструкция будет похожа на обычную маршевую лестницу с забежными ступенями, но при этом поворот получится более крутым.
Способ крепления опоры для деревянной винтовой лестницы
Монтаж ступеней
Чтобы по лестнице было удобно передвигаться на этаж, нужно правильно расположить на оси ступени. Обычно для них приваривают каркас, точно подогнанный под конечную форму. Лучше всего для него использовать уголки. Также можно упростить ситуацию и наварить опору в виде прямой пластины. Можно сварить между собой два уголковых профиля из металла в виде перевернутой Т-образной подставки. На неё в дальнейшем крепятся деревянные или металлические ступени. Благодаря такому каркасу остается возможность корректировать размер ступеней.
Деревянная винтовая лестница, сделанная своими руками, может иметь крепления для ступеней на оси, стене, а также посредством использования больцев, если скомбинировать её с нержавейкой.
Схема крепления ступеней на оси
Ограждения и перила
Завершающий этап — крепление ограждений. Для винтовых лестниц это не только способ обезопасить менее удобное перемещение на этаж, но еще и дополнительный способ украсить конструкцию. Самый распространенный вариант — использование тонких трубок из металла. Особенно эффектно смотрится подобное ограждение, если его сочетать с коваными вставками и гнутыми деревянными перилами.
Разметка и схема монтажа стоек перил
При отделке конструкции деревом уместнее монтировать деревянные балясины. Основная трудность может постичь вас при попытке создать непрерывные закругленные перила. В принципе из дерева можно сделать гнутые изделия, но для этого придется долго вымачивать его и сушить особым способом. Лучше использовать имитацию древесины, а именно изделия из ПВХ.
Теперь вы знаете основы того, как построить классическую винтовую лестницу на второй этаж своими руками. Более точные расчеты и методы монтажа выясняются индивидуально для каждого проекта.
Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить
На чтение 7 мин Просмотров 2.2к.
Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.
Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.
Особенности винтовой лестницы
Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.
Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.
Разновидности винтовых моделей
Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.
Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here
Виды винтовых лестниц:
- с опиранием на стену и опорную конструкцию;
- с опорой на специальные опорные стойки.
- с опорой на ограждение или на изогнутые тетивы;
- с защемлением в опорную стойку.
Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.
Преимущества и недостатки
- Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
- При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
- В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
- Конструкции можно размещать как у стены, так и посередине комнаты;
- Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.
Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.
Изготовление чертежа лестницы
Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.
Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.
Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.
Расчёт конструкции
Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.
Расчёт должен осуществляться по следующим правилам:
- Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
- Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.
Расчёт ступеней
Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.
Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.
Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.
Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.
Чертежи винтовых деревянных лестниц
Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.
Чертежи винтовых металлических лестниц
Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.
Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.
Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.
Как сделать винтовую лестницу на второй этаж своими руками
Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.
Установка опоры
Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.
Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.
Монтаж ступеней
Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.
Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.
Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here
Ограждения и перила
На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.
Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.
Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.
Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.
Лестница своими руками из дерева винтовая: чертежи изготовления
Винтовая лестница в деревянном доме
Лестничная конструкция любого вида, выполняя эстетическую функцию, должна быть многофункциональной и удобной. Трудно представить себе двухэтажный дом без винтовой лестницы, или другого варианта подъемной системы.
Существует большое количество вариантов оформления конструкций, декорирования ступеней. Как изготавливается лестница своими руками из дерева винтовая, их виды, подскажет статья.
Содержание статьи
Особенности конструкции
Часто привычные маршевые конструкции для передвижения человека между этажами, заменяют винтовые аналоги. При этом подъем, и спуск происходит по кругу. В такой конструкции ступени имеют довольно замысловатую форму, создающую определенные сложности при ее изготовлении. Но иногда есть желание владельцев изготавливать винтовые лестницы из дерева своими руками.
При этом стоит познакомиться с достоинствами и недостатками конструкций:
Достоинства | Недостатки |
|
|
Виды конструкций
Деревянные винтовые лестницы имеют некоторые расхождения в креплении ступеней. Основные их варианты представлены на фото.
Виды крепления ступеней
К вариантам фиксации ступеней относятся:
- В качестве опоры служат центральная стойка и стены. В этом случае, отдельно создается колонна из каменной кладки или из узких концов ступеней. Создание классической винтовой лестницы производится на этапе строительства здания. При этом ступени вмуровываются в стену, а сама центральная колонна в пол;
- Защемление ступеней консольное, на внутренней стойке. Главное преимущество такого вида винтовых лестниц — возможность установки в любом месте помещения. Устойчивость и жесткость ступеней достигается соединением краев ступеней больцами;
- Несущая конструкция включает стойку и тетиву;
- Элементы опираются только на обсадную трубу;
- Крепление ступеней на гнутых тетивах, без опорной колонны. Это наиболее красивые деревянные винтовые лестницы. Их ступени закрепляются внутри спиралевидных элементов, одновременно являющихся и перилами конструкции. Это самые дорогие изделия;
- Модульные винтовые лестницы. Это набор модулей, которые соединены в определенной последовательности, под нужным углом. Они могут иметь: центральный косоур или центральную колонну. Такие конструкции:
- Просто и легко монтировать.
- Можно устанавливать в любой точке комнаты.
- Можно регулировать разворот угла.
- Допускается регулировка длины и высоты модулей.
- Доступная стоимость.
- Необычный дизайн.
Совет: Наиболее красивый вид имеет лестница винтовая из дерева своими руками , у которой закругленная тетива. Но изготавливать такую конструкцию в домашних условиях не стоит, из-за высокой сложности.
Выбор конструкции
Перед тем, как самому сделать деревянную винтовую лестницу, выбирается ее конструкция с учетом таких характеристик:
- Количество ступенек. Для лестниц, имеющих высоту 2,9 метра, количество ступеней должно быть 15 шт. При этом высота подступенка будет составлять 190 мм. При необходимости уменьшить величину подступенка, достаточно дополнительно добавить до двух ступеней.
- Толщина ступеней. Обычно она выбирается 50 мм.
- В какую сторону будет закручиваться лестница: по часовой стрелке, или против часовой стрелки. Этот фактор оказывает существенное влияние на удобство пользования винтовой лестницей. Это связано с тем, что правши и левши свое движение начинают с разных ног – соответственно с правой или левой ноги.
Совет: Приобретая или изготавливая винтовую лестницу, необходимо учитывать направление движения по ней.
Расчет конструкции
Перед тем, как сделать винтовую деревянную лестницу, необходимо произвести ее расчет.
При этом:
- Опорой для конструкции является стальная труба, диаметром 60 – 80 мм, толщиной стенки — 5 мм.
- Для сварки консолей используется стальной уголок.
- Для обустройства ступенек применяется деревянный массив.
Винтовая лестница — это правильная окружность, диаметр ее соответствует размерам проема.
Винтовая лестница своими руками из дерева. Чертежи
Для расчета длины окружности используется такая формула:
- L=2πR*n или L=2πR* (γ/360),
- Где:
- L — длина окружности;
- R — наружный радиус окружности;
- R1- диаметр опорной трубы;
- γ — угловая величина, составляющая разницу в высоте между ступеньками.
На практике, для нормального движения по ступенькам, за радиус движения берется 2/3R. В итоге длина окружности получится: l=2π*2R/3*n=4πR/3*n
Расчет ступеньки
Основное отличие ступенек винтовой лестницы — специфическая форма ступеней. Консоль такой системы – лепесток с закругленным краем. Для нее характерны такие параметры:
- h — длина ступени, равная разнице между радиусом проема и наружным радиусом опорной трубы.
Совет: При длине ступеньки до одного метра, консоль следует делать из твердой породы дерева, без каркаса.
- W1 — ширина проступи конструкции;
- W2 — ширина заготовки для ступеньки;
- α — угол ступени.
Чтобы определить количество ступеней, нужно высоту существующего проема разделить на подъем ступеньки. Наиболее удобный подъем ступеней – 150 — 200 мм.
Угол ступеньки рассчитывается:
- α = γ/число ступеней;
- Имея размер ширины элемента и его угол, рассчитывается наибольшая ширина проступи: W1=R*sinα;
- Ширина проступи рассчитывается: w= r* sinα= (2R*sinα)/3.
Оптимальный вариант винтовых лестниц – при ширине проступи в диапазоне 200 — 300 мм.
Совет: На чертежах винтовой лестницы следует изображать горизонтальную и вертикальную проекции, две развертки: по линии передвижения и наружному краю.
После проведения всех расчетов можно решать вопрос, как сделать винтовую лестницу из дерева.
Монтаж винтовой системы для лестницы
Схема монтажа винтовой лестницы
Существует определенная инструкция по сборке лестничной винтовой конструкции:
- Рассчитывается винтовая лестница;
- Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
- К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
- Проверяется строительным уровнем вертикальность установки опорной стойки;
- На стойку сверху устанавливаются втулки.
Сборка конструкции
- Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
- Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
- Вверху закрепляется опорный стержень;
- Подбираются и устанавливаются поручни и ограждения для защиты.
Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.
Установка ступеней
Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.
К ним относятся:
- Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
- Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
- Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
- Фиксация ступеней на стойке выполняется с их узкой стороны.
Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.
Это могут быть:
- Камень;
- Дерево;
- Металл.
Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.
Деревянная лестница на второй этаж своими руками: правила монтажа
Своими силами вы сможете сделать довольно привлекательную лестницу.Уже долгое время сохраняется тенденция в постройке жилых домов, которые имеют минимум два этажа. Эти дома никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.
Маршевая лестница, особенности расчета параметров
Деревянные лестницы на второй этаж могут быть маршевые и винтовые. Для постройки лестницы на второй этаж своими руками наиболее легкими считаются маршевые. Они могут иметь один и более пролетов в зависимости от специфики постройки и общего замысла. Для расчета всех параметров можно воспользоваться общепринятыми правилами. В нашей статье «<atarget=»_blank»>Строим лестницу на 2-й этаж с поворотом» вы можете детальнее разобраться в вопросе создания лестницы с несколькими пролетами.
Одномаршевая лестница хоть и считается самой простой, все же может иметь очень привлекательный дизайн.Чтобы лестница эксплуатировалась долго и не вызывала нареканий, необходимо на этапе проектирования учесть следующие параметры:
- Угол наклона лестничного марша необходимо сделать в пределах 30-45 градусов, что отвечает требованиям безопасности и эргономики. Конструкция более 45 градусов будет неудобна для переноски тяжелых вещей и для подъема людей, особенно с ограниченными возможностями. Если сделать меньше 30 градусов, то длина пролета увеличится и конструкция будет занимать больше места.
- Ширина не должна создавать дискомфорт во время подъема или спуска по лестнице. Оптимальная ширина будет около 1 метра.
- Проступь должна иметь глубину 25-30 см, подступенок (при необходимости его установки) должен быть высотой 15-20 см.
- Если количество ступенек в лестничном марше превышает 18 штук, рекомендуется сделать промежуточные площадки.
- Количество ступеней. Длину лестничного марша делим на высоту ступени. Высота ступени складывается из высоты подступенка (15-20 см) и толщины проступи.
Важно! Пользоваться ступенями, у которых ширина проступи меньше ширины ступнине только неудобно, но и не безопасно!
- Длина лестничного марша. Для расчета необходимо взять точки начала и окончания лестничного пролета по уровню перекрытий с первого на второй этаж. Имея высоту и ширину, по формуле расчета гипотенузы прямоугольного треугольника, рассчитываем длину лестничного пролета. При этом надо учитывать безопасный угол наклона от 30 до 45 градусов.
- Высота пролетов должна соответствовать росту человека плюс 20 см, чтобы не наклоняться и не травмироваться о верхний лестничный марш или потолок. Оптимальной высота между ступенями и потолком составляет 2 метра. Расчет начинается с замера высоты между этажами и размеров лестничного проема.
Материал для лестниц
Для изготовления лестниц своими руками подбирают струганную древесину, которая не имеет шипов, деформаций, неровностей поверхности. Перед началом работы древесину просушивают. Для придания ей более глубокого цвета, поверхность обрабатывают морилкой. После этого на древесину наносят несколько слоев водонепроницаемого лака.
Отсутствие дефектов на древесине — вот залог качественной и надежной лестницы.Качественная древесина для лестниц должна быть первого сорта и иметь влажность не более 10%. Использовать материал с влажностью более 10% для изготовления лестниц не рекомендуется. При высыхании древесина будет подвержена деформации и лестница начнет скрипеть. Чтобы сделать лестницу своими руками, используют, как бюджетные сорта дерева (сосна, береза, ясень), так и более дорогие элитные (дуб, кедр, клен).
Каждый сорт имеет свои особенности текстуры и оттенка.Характеристика некоторых видов древесины:
Монтаж одномаршевой деревянной лестницы своими руками
Этот способ считается эталонным, так как порядок монтажа, не зависимо от количества пролетов, однообразен. В комплект входят косоуры, перила, проступи, и подступенки. Проступями и подступенками называют горизонтальную и вертикальную части ступеней, соответственно. Косоур — основная несущая деталь, в которой вырезаны специальные пазы для монтажа ступеней. Для большей безопасности и комфорта устанавливаются перила и подступенки, хотя в некоторых случаях их монтаж не обязателен.
Детальное строение деревянной лестницы.Подготовка частей лестницы
- Косоуры. Их изготавливают из цельной доски, которая не имеет дефектов, а толщиной не менее 40 мм. Косоуры должны быть одинаковыми. Перед монтажом в них выпиливаются места для установки ступеней. Выпилить косоур по заранее нанесенной разметке не составит особого труда.
- Ступени. Для них выбирается ровная, шлифованная доска, шириной 20-30 см, в зависимости от того, сколько места отведено под лестницу. Все ступени должны быть отшлифованы, срезы и неровности убраны.
- Подступенки не несут большой нагрузки. Высота их колеблется в пределах 15-20 см.
- Перила и балясины. Очень тяжело сделать в домашних условиях, добившись при этом идентичности всех деталей. Учитывая, что у перил с балясинами одной из функций является дизайнерское оформление, то лучше будет их купить или заказать. Современный ассортимент готовых балясин просто огромен.
Сборка лестницы своими руками
Для монтажа косоуров в верхней части лестничного пролета на балке перекрытия надо сделать пропилы под монтаж. Как вариант, вместо пропилов применяются упоры из металла, которые крепят к вертикали перекрытия анкерными болтами. В любом случае, крепление косоуров к перекрытию должно быть надежным.В полу нижнего этажа монтируют опорный брус на линии нижней ступени и стопорят его анкерными болтами.
Вы можете выбрать тот, что вам больше подходит.Установка ступеней не отличается сложностью. На вырезы в косоурах необходимо нанести слой клея и приложить подступенки. Затем подступенки нужно выровнять по краям и закрепить шурупами. Сверху на них укладываются проступи. Не поленитесь использовать тонкие прокладки из полимера в виде ленты. Этот нехитрый секрет поможет избежать трения одной деревянной части о другую, предотвращая, таким образом, неприятный скрип при эксплуатации. Ступени фиксируются на подступенках и косоурах.
Лестница с установленными подступенкамиСовет! Чтобы было удобней работать, установку ступеней необходимо начинать с низу марша.
При установке балясин своими руками необходимо выдержать один уровень. Для этого устанавливается верхняя и нижняя балясины, натягивается нитка и по ее уровню устанавливаются все остальные. Балясины крепятся шурупами или саморезами, которые впоследствии закрываются заглушками или замазываются специальной затиркой. Поручни монтируются на балясины и закрепляются на них. При этом, поручни можно изготовить из любого материала, а не только из дерева.
Поручни монтируются в самую последнюю очередь.Окончательная обработка
Собранную лестницу еще раз шлифуют, уделяя особое внимание стыковым соединениям и торцам. После шлифовки лестница покрывается лаком, краской, восковым раствором или другими защитными средствами. Каждый новый слой наносят 2—3 раза после высыхания предыдущего. Перед покраской древесине при помощи морилки можно придать какой-нибудь своеобразный оттенок.
При помощи специализированных составов вы сможете не только защитить древесину, но и придать ей желаемый оттенок, а также подчеркнуть древесный узор.Винтовая лестница на второй этаж своими руками, особенности монтажа
Винтовые лестницы красивее, но их изготовление и монтаж сложнее маршевых. Как правило, винтовые конструкции устанавливают в местах с ограниченным пространством, где маршевую лестницу установить просто невозможно. При ее монтаже на второй этаж необходима особенная точность. Монтаж винтовой лестницы своими руками с центральной опорной стойкой — самый приемлемый вариант, в котором ступени в форме трапеции или треугольника надеваются на центральный столб. Для устойчивости и надежности столб, с заранее приваренной к нему пятой, выставляется ровно по вертикали и бетонируется в основании. В узкой части ступеней заранее подготавливают отверстия. Затем их нанизывают на опорную трубу, перемежая с цилиндрическими вставками, которые своим размером определяют высоту ступеней. Верхняя ступень жестко крепится заподлицо межэтажному перекрытию и является дополнительным опорным элементом всей винтовой конструкции.
Под деревянной обшивкой обычно скрывается прочная металлическая труба.При расчете высот и количества ступеней необходимо учесть, что над головой всегда должен быть просвет не менее 200 мм и при проектировании надо учитывать рост людей, живущих в доме. Чтобы избежать дискомфорта, вертикальное расстояние между рядами ступеней надо сделать около 2 метров. Ширина пролета лестницы около 0,8 метра. Независимо от типа лестниц, это оптимальные размеры, которые обеспечивают удобное перемещение.
Иногда винтовую лестницу делают более компактной. Допустимо это в том случае, если пользоваться ей планируют нечасто (например, лестница на чердак).Наиболее удобная глубина проступи у опоры от 15 см, у окончания ступени не менее 35 см. Средняя высота подступенка около 20 см (если таковые имеются).Часто рекомендуют отказаться от подступенков на винтовых лестницах. Это имеет ряд существенных преимуществ:
- существует мнение, что без них подъем более удобный;
- значительно снижается масса всей конструкции;
- экономия средств на материалах.
Перила для винтовой лестницы
Деревянные лестницы на второй этаж оборудуются перилами из клееной древесины. Они легко принимают форму винтовой лестницы, если их тщательно замочить в горячей воде, подержать в той форме, которую они должны иметь, и дать высохнуть. Однако, особо заморачиваться, наверное, не стоит. Загибание древесины с последующей фиксацией — процесс достаточно хлопотный и требующий определенных навыков. Делаем гнутые перила Обработка гнутых перил Нормальной принято считать высоту перил около 1 метра. Крепятся они к балясинам, высота которых подбирается индивидуально для каждого конкретного проекта. Не каждый умелец имеет доступ к деревообрабатывающему станку, поэтому, если вы хотите иметь точеные балясины, можно просто сходить за ними в ближайший строительный магазин. Стоят они не дорого.
А вот за такие резные балясины вам придется выложить круглую сумму, но и смотрятся они шикарно.При всем этом надо помнить, что винтовые лестницы на второй этаж имеют ограниченную функциональность, так как по ним практически невозможно транспортировать мебель и крупногабаритные материалы. Ею не могут пользоваться одновременно 2 человека, идущих в разных направлениях. Но в любом случае, лестница, изготовленная своими руками — это своего рода достижение и гордость.
Лестница на второй этаж своими руками в доме, чертежи и схемы
Когда частный дом выстроен из двух этажей, то лестница на второй этаж просто необходима. Но, помимо того, что она должна их соединять, особое внимание нужно уделить интерьеру лестницы, поскольку такая конструкция является частью дизайна в помещении. Сейчас создано много разных вариантов лестниц, причем эти сооружения можно не только заказать, но и изготовить своими руками. Какой выбрать проект, особенности возведения, подробный инструктаж об установке данной конструкции – обо всем этом и будет изложено ниже в статье.
Виды лестниц на второй этаж в частном доме
Существуют несколько типов лестниц, при этом каждый имеет свои особенности. Выбирая такое сооружение, нужно учитывать не только его рациональное расположение, но и предусмотреть безопасное и удобное передвижение на второй этаж. В ряду таких конструкций особой репутацией пользуются маршевые и винтовые типы лестниц. Их отличие друг от друга не только во внешнем виде, но и методах монтажа.
Важно! Устанавливать основательно лестницы рекомендуется лишь после усадки дома. Иначе из-за механических сдвижек перекрытия здания, может измениться целостность лестничного марша.
Если рассматривать конструкцию, то лестницы между этажами бывают трех типов:
- Маршевые.
- Винтовые.
- Больцевые.
Маршевые. Представляют собой самый популярный вид и выглядят они, как одно или двух маршевые конструкции. При установке двух маршей между ними изготавливают промежуточные площадки с поворотом на 90˚ или 45˚. При этом угол зависит от габаритов помещения и выбора подходящего варианта хозяином дома. Разворот площадки на 180˚ обозначает, что это конструкция винтовая.
Маршевые лестницы на второй этаж делятся на два вида:
- На тетивах.
- На косоурах.
Кроме этого, существуют ступени закрытого и открытого расположения. При первом размещении ступенек, изготавливаются только их горизонтальные проступи, а при втором – устанавливаются еще и вертикальные элементы – подступенки.
Винтовые. Такие сооружения занимают мало места, у них хороший вид, но для передвижения не очень удобны и зачастую их применяют как дополнительные сооружения для дизайна.
В зависимости от материала, лестничные конструкции могут быть:
- Металлические.
- Деревянные.
- Бетонированные.
- Комбинированные.
Чаще всего в частном доме лестница на второй этаж своими руками изготавливается из дерева, реже лестницы из металла.Существуют также лестницы наружного и внутреннего исполнения, при этом главное отличие у них – в основании и материале изготовления.
Нормы для проектирования
В случае установки лестницы в частном доме, достаточно будет следующих нормативов, а именно: ГОСТ 23120-78; СНиП IV–14–84.Если же работа выполняется специализированной бригадой, размеры всех сопрягаемых элементов у сооружения надо согласовывать как с заказчиком, так и с организациями, дающими разрешение на монтаж лестниц.При строительстве дома нужно иметь в виду, какие будут смонтированы лестницы и как они будут расположены. Проект нужно рассчитать таким образом, чтобы в его основе были заложено оптимизированное расположение сопрягаемых элементов конструкции, позволяющее удобно и безопасно передвигаться между этажами.
Требования по ГОСТ и СНиП
Проектируя лестницу, нужно учитывать все нормативы для конструкций такого вида в частных домах. При этом процедура расчета состоит из нескольких этапов.
- Наклон лестницы. В жилых зданиях, где по ней приходится подниматься многократно, угол наклона марша не должен превышать 30-40 градусов. С увеличенным углом допустимо монтировать конструкции только в нежилых помещениях, поскольку ими пользуются значительно реже.Чтобы расположить двух маршевые пролеты в комнатах со стандартными потолками 2,7 или 3 м, число ступеней устанавливают 17 и 19 соответственно уровню помещения. При этом высота ступеней будет 1710 и 1667 мм, а ширина – 286 и 298 мм. Ввиду разного угла, размеры могут отличаться, но при этом должна соблюдаться следующая методика: при увеличении уровня подступени на 1 мм уменьшается ширина ступени на 2 мм.
- Ширина марша.Общепризнанно, что если у марша размер пролета составляет менее 70 см, то передвигаться человеку неудобно. Поэтому принятой нормой считается лестничный пролет между перилами размером от 0,9 до 2 м.
- Размер площадки для лестницы из двух маршей.При ее проектировании в расчет обычно берется ширина марша, однако делать ее надо немного больше. Это вызвано тем, что на площадке многие хозяйки любят подвешивать цветы в кашпо, а также для циркуляции теплого воздуха на этом месте обычно устанавливают радиатор отопления. Этот прибор и подвешенные цветы отберут часть площадки, и если она будет меньше, то перемещаться по ней будет неудобно.
- Высота под лестничной площадкой.ля комфортного прохождения под лестницей расстояние до площадки должно быть, минимум 180 см.
- Перила.Основываясь на нормативах СНиП, лестничные пролеты, имеющие более трех ступеней, должны быть ограждены перилами. В частных домах на лестницах нормативами заложена высота балясин от 90 см.
- Ступени. Количество этих элементов вычисляется методом деления высоты планируемой конструкции на подобранный уровень подступени. Если при расчетах число получилось четным, то нужно чуть подкорректировать размер, чтобы значение изменилось на нечетное число. Чтобы проверить правильность вычисления размеров ступеней, надо двойную высоту подступени и ширину проступи сложить и результат должен быть в пределах 60-64 см.
Винтовая лестница
Конструкция такого вида хорошо подходит в помещениях с малой площадью либо для выделения какого-то архитектурного стиля.
Особенности расчета
При проведении данной работы нужно знать все нюансы вычислений. Обозначим наиболее значимые из этих аспектов:
- Ширина ступеней в центре не должна быть меньше 20 см. при этом около опоры допускается 17 см.
- Самыми практичными принято считать конструкции с диаметром 2 метра.
- Ширина пролета разрешается для удобного пользования более 90 см.
- Подсчитать число ступеней, для чего размер лестницы нужно поделить на высоту шага человека (20-23 см).
- Чтобы подъем и спуск был наиболее комфортным, расстояние между витками должно быть не менее 190 см.
Основной особенностью у таких конструкций является то, что ступени имеют разную ширину, с одной стороны, более узкую, чем – с другой. Зауженной частью они фиксируются к опоре, а увеличенной стороной – к балясинам или поверхности стены. Для расчета берется средний размер, который не должен превышать 40 см.
Конструкция на сборной колонне
Такое сооружение изготовить можно самостоятельно без особых затруднений. На установленную трубу (опору) постепенно надевать фрагменты будущей лестницы – промежуточные цилиндры, ступени, балясины и т. п.
Кроме перечисленных элементов, на трубу устанавливаются также выточенные на станке деревянные сегменты, которые выдерживают размер между ступенями с одной стороны. С обратной части проступей расстояние между ними соблюдается за счет пазов на балясинах. В них последовательно вставляются эти элементы конструкции и крепятся на клей и шканты (цилиндрические деревянные стержни).
Возведение лестницы
Рассмотрим монтаж этой конструкции подробнее:
- Установка винтовой лестницы на второй этаж начинается с монтажа столба. Для чего в полу нижнего и потолке верхнего этажа делаются отверстия по диаметру трубы.
- Затем одеваются два фланца на трубу, и она вставляется в подготовленные дыры. Фланцы закрепляются на полу и потолке соответственно.
- Далее происходит сборка самой лестницы: на опору последовательно устанавливаются фрагменты конструкции.
После установки ступеней, с одной стороны, к вставленному на трубу цилиндру, а с другой – на балясины, монтаж винтовой лестницы считается законченным.
Винтовая лестница на второй этаж: галерея интересных фотографий
Маршевая лестница на второй этаж
Маршевые лестницы — самые популярные среди конструкций такого рода. Во-первых, ими удобно пользоваться, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Чтобы определиться, как сделать лестницу на второй этаж, немаловажное значение будет иметь количество маршей.
Виды
Сегодня маршевые лестницы пользуются большой репутацией, поскольку они недорогие и хорошего качества. А также обладают и другими признаками, привлекающими потребителей: комфортное передвижение, функциональность и длительный срок службы. В настоящее время принято обозначать два типа маршевых лестниц:
- Косоуры.
- Прямоугольной конфигурации.
Косоуры – это вид наклонной балки в качестве несущего элемента. Сущность таких конструкций заключается в том, что на них устанавливают ступени. Следовательно, эти лестницы могут иметь всякую конфигурацию, благодаря чему они подразделяются на следующие виды:
- Прямолинейные.
- Закругленные.
- Вырезные.
- Зубчатые.
Лестницы на тетивах – это один из видов косоуров. Тетивы, по сути, те же несущие балки, но их отличие от косоуров в том, что ступени крепятся с внутренней стороны и их устанавливают всегда в паре.
Прямоугольная конструкция лестницы.Данные сооружения выделяет то, что они имеют один или два марша, причем такие конструкции бывают как прямолинейными, изогнутыми, так и ломаными. Главное при таком сочетании пролетов, чтобы угол подъема не превышал 40˚, а проем у лестницы составлял не менее 0,9 м, а лучше всего для пользования такими маршевыми лестницами, когда ширина его равна двум метрам.
Монтаж маршевой лестницы
Монтаж лестницы на второй этаж своими руками – длительная и затратная процедура, но вполне выполнимая.Чтобы ее как можно больше упростить, нужно тщательно подготовиться и условно разделить на три этапа:
- Расчет данных (создание проекта).
- Приобретение нужных материалов.
- Подготовка инструмента.
На первоначальной стадии нужно начертить чертеж с нанесением всех необходимых размеров.
На заметку! Чтобы облегчить задачу при проектировании нужной вам лестницы, можно воспользоваться бесплатными программами из интернета, которые вполне можно найти на соответствующих строительных сайтах.
Далее, на основании проекта приобретаются нужные материалы в необходимом количестве. Причем чтобы «перекрыть» возможный брак во время изготовления лестницы, лучше не скупиться и купить материалы с запасом. А также для возведения конструкции на второй этаж понадобится определенный инструмент:
- Уровень.
- Карандаш.
- Столярный уголок.
- Рубанок.
- Молоток.
- Ножовка по дереву.
- Дрель и сверла под шканты.
- Стамеска.
- Метизы (саморезы по дереву).
Порядок установки
После того как материал закуплен, необходимый инструмент подготовлен, можно приступать к монтажу маршевой лестницы на второй этаж, причем делать это следует в определенном порядке.
Капитальные балки (тетива)
Сначала нужно подготовить выемки под ступени, для этого произвести разметку согласно чертежу и на внутренней поверхности балок необходимо выдолбить пазы глубиной 30-40 мм. При этом располагаться они должны зеркально относительно друг друга. После того как пазы выдолблены и подогнаны, сначала нужно смонтировать подступени (вертикальные элементы). Затем в пазы вставляются ступени, выставляются относительно вертикальных элементов на 2-3 см, при этом предварительно посадочные места нужно смазать клеем. После сборки все детали скрепляются с помощью шкантов, для чего сверлятся отверстия на 6-8 мм и забиваются нагели (небольшой цилиндрический штифт из дерева) деревянным молотком.
Эту процедуру нужно делать тщательно, подгонять плотно сопрягаемые элементы, иначе готовая лестница будет шататься и скрипеть. Сами балки соединяются между собой стяжками через 4-6 ступеней. Собранную конструкцию осталось придвинуть к подготовленному отверстию на потолке и зафиксировать ее опорными брусками. На косоурах изготовление посадочных мест под ступени готовится по-другому.
Наиболее простой вариант представляет собой:
- Нанесение разметки по всей длине балок, для чего ее нужно разделить пополам.
- Выпиливание по намеченным контурам.
- Установка косоуров. Для этого нужно закрепить опорный брус возле отверстия в потолке, затем к нему придвинуть и соединить несущие балки. Установить нижнюю рейку для опоры и также зафиксировать ее с косоурами.
- Сверление ступеней на размер ширины несущих балок.
- Крепление их к подготовленным выемкам в косоурах насквозь мощными саморезами.
Все отверстия делаются в потаи или потом закрываются декоративными заглушками.
Перила
Во время передвижения по лестнице люди зачастую пользуются поручнями. А также в связи с безопасным передвижением, это ограждение должно быть капитально закреплено, выдерживая при этом определенную нагрузку.
Монтаж перил производится после подготовительных работ, таких как:
- Разметка под балясины на стыке ступени с несущей балкой (тетивой или косоуром) таким образом, чтобы боковая часть опоры совпадала с торцом проступи. Разметка отверстий на перилах.
- Сверление под опорные столбики в помеченных местах.
- Установка балясин в крайних точках несущих балок и выверка их по вертикали, после этого монтаж всех опор в нижней части.
- Наложение поручней и соединение их со столбиками. Все операции по установке проводить после обработки соединяемых частей клеем.
Просверлить в местах соединения изделий отверстия под шканты и забить подготовленные заранее нагели, тем самым раскрепив все элементы лестницы.
Фото интересных маршевых лестниц на 2 этаж
Лестницы на больцах
Такие конструкции сравнительно новые в нашей стране, но уже пользуются большой репутацией среди потребителей. Точно так же как современная мебель подобрана в изысканном стиле, такие лестницы, главным образом являются украшением в богатых домах, квартирах и офисах. Это вызвано тем, что конструктивно они сделаны изящно, с применением скрытых соединительных элементов – больцев.
И в целом такие лестницы на второй этаж соответствуют ультрасовременному и лаконичному дизайну. С помощью больцев соединяются в одно целое ступени с несущими балками и перилами, а также вся конструкция – с потолочными и половыми перекрытиями. Такое сооружение удобно не только при эксплуатации, но и при проведении ремонта: не нужно будет полностью разбирать конструкцию. Достаточно изъять поврежденные элементы.
Лестница на второй этаж на косоурах- история подписчицы
Когда строился наш дом, мы не уделяли внимания многим важным вещам. Не хватало опыта, времени наблюдать за стройкой, денег на дорогие материалы. Мы были молоды и верили в лучшее. И совсем позаботились об удобстве такого важного элемента – лестнице на второй этаж.
Уклон 68° и 35 см между ступенями – даже взрослому приходилось применять нешуточную сноровку, что уж говорить о двухлетнем ребенке. А тетива из нестроганого бруса при первых протопках дома покрылась трещинами.
Помучились мы и решили снести эту чудо-конструкцию. Я, как главный проектировщик и генератор идей в нашей семье, сразу приступила к штурму интернета. Читала споры на строительных форумах, перелопатила все доступные калькуляторы.
Лестница, которую пришлось сносить.
Увеличить проем в перекрытии мы уже не могли. А трубы отопления, проведенные под лестницей, ограничивали выбор опоры. В доме двухлетний ребенок, поэтому все работы по демонтажу старой и сборке новой лестницы необходимо было провести за два дня, и при этом сохранить возможность подниматься наверх без риска для жизни.
Выход был найден:
- Г-образная форма
- 3 поворотные ступени вместо площадки
- сужение первого пролета с 90 до 70 см.

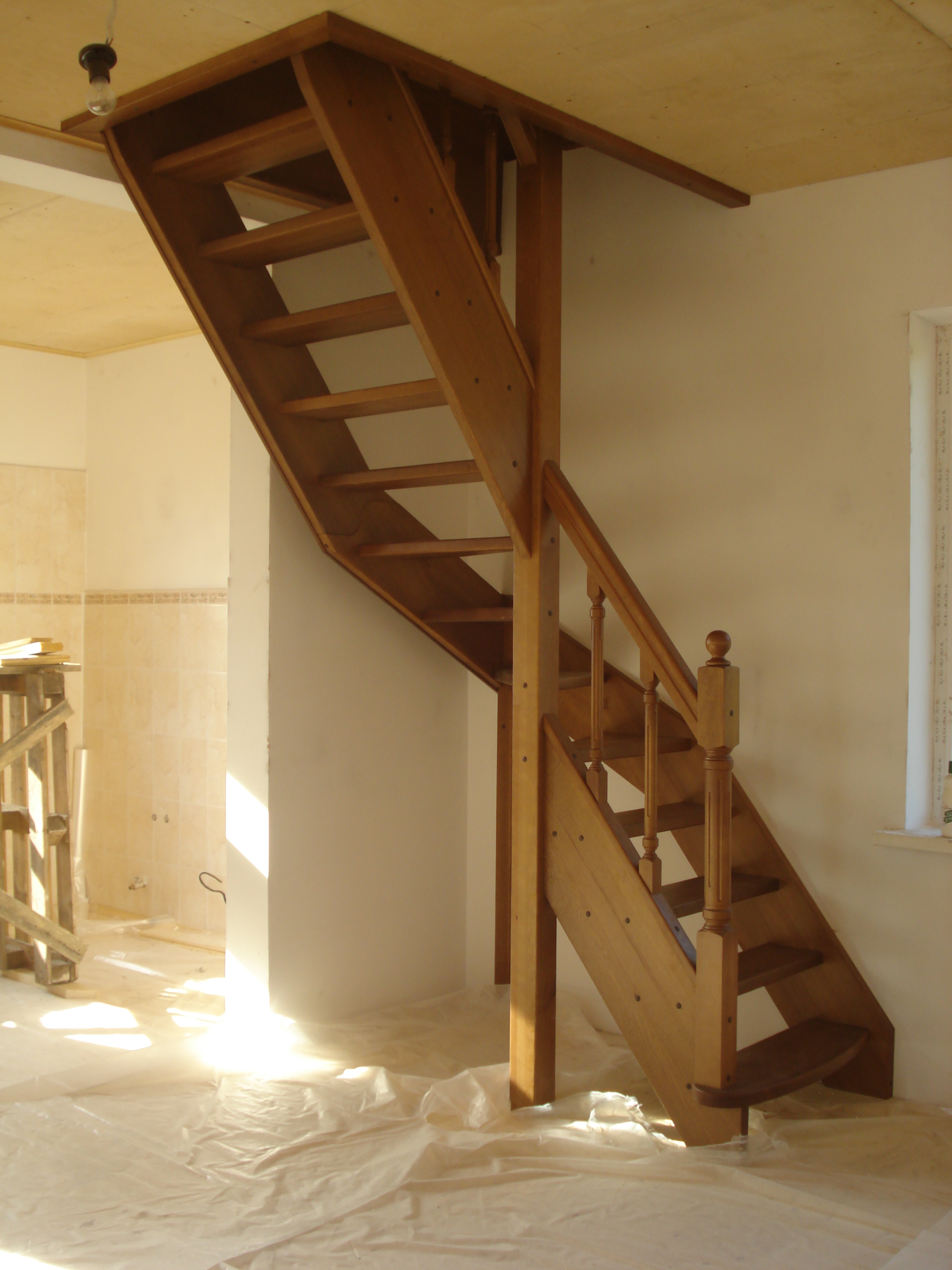

Решили не врезать в тетиву проступи, а опереть на косоуры. Мне кажется, что для непрофессионалов этот вариант проще. И выглядят такие конструкции легче. Только верхняя ступень планировалась врезной, чтобы не увеличивать угол подъема, который, по моим расчетам, получался 43°. Просто мечта!
Закупили материалы из клееного дерева хвойных пород, как самые недорогие:
- две тетивы 60*3000 мм;
- 8 прямых ступеней 900*300 мм;
- 3 забежные ступени;
- 1 опорный столб 1200 мм.
Поворотные ступеньки продаются стандартных размеров, пришлось немного перекроить. Для каркаса в ход пошли останки старой лестницы.
За неимением фрезера, все пазы для соединения деталей выпиливали паркетной циркуляркой, выбирая лишнюю древесину стамесками. Глубина всех пазов – 2 см – оптимальная врезка, держит крепко, при этом не дает излома. Работали вдвоем с мужем. Слаженная бригада из нас редко получается, этот раз тоже исключением не стал. До развода не дошло, но словарный запас расширили отлично.
В процессе пришлось делать поправки на месте, так как пол и стены оказались неровные. Все подогнали, собрали, потом разобрали обратно, покрыли двумя слоями антисептика и паркетного лака, подсушили и снова все собрали, основательно закрепив.
Опорный столб посадили на сантехническую шпильку, с внутренней стороны закрепили уголком, чтобы обеспечить неподвижность.
Косоуры притянули к перекрытию глухарями и оцинкованными опорами для стропил. Вместо деревянных шкантов посадили ступени на жидкие гвозди и саморезы. Активно поднимаемся уже год – ни одна ступенька не скрипит.
Для ограждения использовали трубки кухонных рейлингов. Три крайних – съемные, чтобы без проблем поднять, например, диван, или широкий лист фанеры. Перила решили пока не делать, трубчатый барьер отлично справляется и с этой функцией.
Без косяков не обошлось:
- Косоуры выпиливали по черновой стороне, а надо было по чистовой – получили два задира дерева, пришлось их шпаклевать перед покраской.
- Опорный шип внешнего косоура не вошел до конца в паз столба – на прочность это не влияет, но визуально немного портит вид. Можно замаскировать узким плинтусом или шпатлевкой.
- Не сделали заранее пазы в ступенях для будущей установки подступенников. А зря. Позже решили встроить шкаф, и чтобы аккуратно зашить просветы между проступями, пришлось закрывать щели галтелями.
Результатом я довольна. Подниматься и спускаться стало гораздо удобнее. И деньги сэкономили. Если и Вы стоите перед проблемой постройки лестницы своими руками – смело приступайте. Используйте максимум информации при подготовке – и все получится!
Заключение
Таким образом, произведя такой подробный обзор лестниц между первым и вторым этажом, можно сделать правильный выбор и определиться со своими желаниями возможностями. При этом если при возведении лестницы соблюдены все рекомендации по изготовлению, то такое сооружение с гарантией обеспечит безопасное и удобное передвижение для вашей семьи на долгие годы.
Как построить винтовую лестницу
Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижний уровень и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень?
Рассмотрим преимущества винтовой лестницы.Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.
Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.
У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного строительства.
Вы можете построить собственную винтовую лестницу, приложив немного навыков сварщика и потратив около 400 долларов.00000 руб., Даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.
Недавно я удалил из своего дома террасу на втором этаже, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.
Планирование и проектирование
Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной — ниже линии мороза в нашем климате Миннесоты. Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал мастерок, чтобы разгладить и выровнять бетон.
Теперь у нас есть хороший фундамент для дальнейшего развития.Для начала мне нужно было всего одно измерение: общий рост.
Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал эту цифру и решил повернуть лестницу влево (против часовой стрелки) при подъеме.
Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.
Согласно национальным строительным нормам, каждая ступенька должна быть не менее 26 дюймов в ширину.Каждая ступенька должна быть не менее 7-1 / 2 дюйма в глубину на расстоянии 12 дюймов от ее узкого конца.
На каждой ступеньке должен быть минимум 6 футов 6 дюймов высоты. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым выступом протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.
Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.
Планировка и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.
Из-за применимых строительных норм и правил лестница высотой около 9 футов работает хорошо, когда ей нужно сделать примерно один полный оборот во время вертикального перемещения. Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверх и вниз. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.
Чтобы определить количество необходимых ступеней, мы делим 108 дюймов вертикальной высоты на 7.Подъем на 7 дюймов на ступеньку идеален. 108 дюймов ÷ 7 дюймов = 15,43 шага. Поскольку у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступеньки до другой) составляет 7,2 дюйма.
Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она соответствовала 4-дюймовой центральной колонне с местом для сварных швов сверху и по бокам.
Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы. Строительный кодекс требует минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы сложим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма — это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.
Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени составляют общий диаметр 68 дюймов.
Окружность лестницы — это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступени должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают перила и балясины.Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Штыри приварены к пятке одной ступени и носу ступени над ней. (См. Рис. 2 выше).
На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница поворачивает налево. Лестница состоит из 15 ступенек (14 ступеней плюс верхняя площадка). За время своего пути лестница сделает один полный оборот на 360 градусов.Внешний диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.
Верхняя дека
Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь.Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы). Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть меньше 4 дюймов.
Центральная колонна
Я использовал 3-1 / 2-дюймовую трубу сортамент 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволяло получить 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.
Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов. На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.
Чтобы упростить компоновку, я положил колонку горизонтально на простую приспособление, которое я сделал много лет назад именно для этой цели.Подойдет и пара козлов. Затем я разложил метки из мыльного камня для каждого шага примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками для равных шагов. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.
Конструкция протектора
Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступеньки из стальной защитной плиты толщиной 1/8 дюйма (также называемой алмазной ступенькой).Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, о которых говорилось ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. Внешний конец получил плоскую сварку размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.
Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях.Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязывая пятку к одной ступени. к носу протектора над ним по внешнему краю ступеней и на 35 дюймов выше верхнего протектора. Поручень, добавленный позже, сделал перила высотой 36 дюймов.
Новинки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными примерно под 33 градусом, чтобы приблизительно соответствовать уклону лестницы.Угол не имеет решающего значения, потому что поручень будет привариваться к верхним концам всех ножек.
Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку в центральной колонне на каждой ступеньке и вокруг каждой ступени, прикрепленной к ступеням.
Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листорегулирующую машину, чтобы сначала сформировать круг диаметром примерно 7-1 / 2 фута.Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.
Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости. Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.
Следующей была верхняя дека, где я использовал угловое железо размером 1-1 / 2 на 1/8 дюйма для рамы, пробивая отверстия диаметром 1/4 дюйма для досок настила, которые я позже прикрутил бы болтами. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные палубные доски с выпуклым носом.
Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место.Пространства между 15 стойками Newel были затем заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).
Отделка
После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке. Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие — тоже отличный выбор, но оно может быть довольно дорогим (до 800 долларов за среднюю лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко исправить.
После того, как лестница была установлена на бетонной колонне и прикручена к дому винтами с шестигранной головкой 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8 шурупов диаметром 1 дюйм.
Помните, что ваш список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.
Сводка расчетов
Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).
Окружность лестницы = Диаметр x 3,1416.
Глубина ступеньки (внешний конец) = Окружность ÷ количество ступеней + 1 дюйм.
Перечень материалов
Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.
3 1/2 дюйма Sch. 40 Черная труба — 146 дюймов
Плита пола 1/8 дюйма — прибл.1 4 фута. х 8 футов. Тарелка
1 дюйм 12 га. Квадратная труба — прибл. 65 футов
Квадратный стержень 3/8 дюйма — прибл. 175 футов
Плоский стержень 3/16 x 1 — 19 футов
Черная труба 3/4 дюйма — 21 фут
Пластина 1/2 дюйма — 1 кв. Фут
Поручень из кедра — 1–1 / 2 кв. Дюйма x прибл. 8 футов
Грунтовка и краска — 1 галлон. каждой
Обработанные террасные доски — 13 кв. Футов
Наборы спиральных и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома.Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы и спроектированы в Италии и поставляются в США. Особенности комплекта винтовой и модульной лестницы Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день.Один из наших комплектов винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY Network «Сделай сам для спасения». Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи. Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в простом для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплекты: ступени, лестничные площадки, балясины, поручни, фурнитура и аксессуары в комплекте.* Ничего не нужно красить, сваривать, окрашивать или запечатывать * На складе для немедленной доставки www.arkestairs.com
Рекомендуемые статьи
Дизайн деревянной винтовой лестницы своими руками: как мы ее построили
Наконец-то я здесь, чтобы доложить, что в апреле мы закончили строительство деревянной винтовой лестницы. В течение пяти дней, буквально за день до отъезда «Танцующего кролика», мы установили подступенки и ступени. Дизайн винтовой лестницы был разработан нашим дорогим Томом Кандиффом, который проинструктировал нас по компоновке по телефону и лично во время нашей последней Мастерской по деревянным каркасам.Нам потребовалось время, чтобы полностью понять структуру и ход событий, но как только мы поняли принципы, все прошло довольно гладко. Что ж, само здание было чрезвычайно утомительным, но я отвлекся.
Итак, это наша попытка сделать деревянную винтовую лестницу своими руками. Вот как мы это построили.
Дизайн деревянной винтовой лестницы
Три основных компонента конструкции винтовой лестницы:
- центральная стойка (несущая весь вес)
- стояки (которые сидят в стойке)
- и проступи (фактические ступени, прикрепляемые к подступенкам).
В нашем случае центральная стойка лестницы — это черная акация, возможно, 10-12 дюймов в диаметре у основания. Черная акация, если вы еще не знали, — чрезвычайно выносливая и плотная древесина. Обработка этого дерева не для слабонервных. Ооо, мальчик.
Да, и примечание: Насчет перил (или их отсутствия) … ну, у нас не было времени построить перила перед переездом, но стояки оставили на большие расстояния, чтобы их можно было спроектировать и установить на более высоком уровне. удобное свидание.
Использование ромашки для определения компоновки винтовой лестницы
Расположение спирали
Расположение в значительной степени продиктовано ромашковым колесом с 14 точками, нарисованным на самой поверхности пола перед стойкой, когда она находится в нужном положении. (Мы почти потеряли исходные линии, нарисованные в прошлом году, но, к счастью, мы смогли провести по карандашным линиям маркером и внимательным взглядом.) Между прочим, колесо ромашки имеет долгую и увлекательную историю, но сейчас не время и не место для этого.Скажем так, геометрическая магия. (См. Внизу этой страницы, что вы можете сделать с ромашковым колесом.)
В любом случае, линии колеса ромашки указывают угол выступающих из стойки подступенков, но не обязательно точное положение пазов. У нас там было место для маневра. Используя уровень или палку, прижатую к столбу, я прицелился вниз до линий и держал уровень параллельно указанным линиям. Осторожно удерживая уровень на месте, я переместил его либо к предыдущему пазу, либо от него, пытаясь добиться постоянного расстояния, но избегая ловушек слишком близко к краю дерева, когда пазы закручиваются по спирали вокруг стойки.
Просверливание отверстий диаметром 1,5 дюйма с помощью Hole Hawg в стойке черной акации
Сверление пазов в центральной стойке
Когда пришло время сверлить пазы, мне пришлось смотреть вниз до пола, используя либо сверло, либо патрон Hole Hawg в качестве ориентира, чтобы определить, что сверло было параллельно линиям. Это был немалый трюк, так как мне приходилось одновременно удерживать сверло на уровне и не допускать, чтобы эта чертова штука вырвала мне руки из-за невероятного крутящего момента, когда я проделывал 1,5-дюймовые дыры в черной акрисе.
Недавно просверленные и ожидающие долбления
К счастью, с 11-м пазом сверлить стало проще. Кстати, нас очень впечатлили сверла Tri-Cut Ship Auger от WoodOwl для бурения на саранчу. Долбление было иногда неудобным, а иногда и совершенно болезненным, в зависимости от положения. Самая нижняя врезка была упражнением в конторсионизме.
Это не худшая из позиций, которые мне приходилось занимать при зачистке этого паза.
Делаем стояки
Подступенки (в данном случае из дуба 3 × 5) имеют шипы длиной 6 дюймов (в идеале, когда мы можем просверлить так глубоко) и установлены в пазах такой же глубины в стойке.Позже они были прикреплены к столбу двумя штифтами диаметром 1 дюйм. Подступенки консольные, и в идеале шип был бы даже длиннее, если это даже физически возможно. Подступенки имеют хорошую длину 36 дюймов, поэтому 6-дюймовый шип несет весь вес, когда ступеньки используются. Об этом довольно сложно спросить. (ПРИМЕЧАНИЕ: позже я укрепил каждый отдельный подступенок, потому что очевидно, что консоль слишком велика для 6-дюймового шипа, с которым можно справиться.)
Быстрая обработка шипов подступенка
Эти подступенки были изготовлены довольно быстро, поскольку шипы по большому счету были довольно маленькими.Эйприл пропустила 3×5 через строгальный станок, чтобы две видимые грани были гладкими после вырезания шипов.
Подступенки в конечных положениях в ожидании штифтов
Штифты фиксируют подступенки в центральной стойке и предотвращают раскачивание
В том случае, если пазы не были вырезаны точно по уровню, мы вбивали небольшие клинья в паз под стояком, чтобы поднять стояк до уровня или даже немного «выше», предполагая, что они немного осядут при использовании.3×5 чувствовали себя довольно прочными после того, как их закрепили.
Установка ступеней
Древесина для ступенек (или ступеней) — поваленный штормом вяз, с любовью распиленный Томом с неповрежденным живым краем. Ширина ложа ступеньки варьировалась от 14 до 18 дюймов, и мы прижимали приклад к подступенку, чтобы увидеть, как и где делать разрезы для определения формы. Это была одна из самых приятных частей, так как мы могли просто перемещать дерево, чтобы решить, что выглядит хорошо.
Апрель использует выемку для текстурирования поверхности ступеней лестницы
После обрезки до нужного размера Эйприл использовала канавку, чтобы создать красивую нескользящую текстуру поверхности.Кропотливые усилия и великолепные результаты. Наконец, мы могли закончить протекторы с помощью концентрированного финишного масла Land Ark (Heritage Natural Finishes), нашего любимого герметика.
Обработка ступеней концентрированным маслом для отделки Heritage Natural Finishes
Готовые ступени — обрезанные, выдолбленные и промасленные
Что касается крепления ступеней, мы использовали два стягивающих винта из стеклопластика 4,5 дюйма, чтобы прикрепить ступень к нижней стороне подступенка выше. В идеале мы когда-нибудь вернемся и установим прокладку между ступенями и подступенками там, где это необходимо, и спрячем несколько винтов на верхней поверхности ступеней в подступенку.
Обратите внимание на два винта с потайной головкой в каждой ступени снизу
Другой вид установки подступенков и проступей
Использование лестницы
При подъеме и спуске по лестнице скрипов не слышно. Подступенки немного двигаются, но в целом очень мало. Мы с Эйприл поднялись по ступенькам одновременно, и она без проблем полностью поддерживала наш вес. Как я уже сказал, позже его можно будет укрепить, но конструкция прочная.Мы не строили твердых планов по включению перил, хотя оставление длинных стояков (выступающих за ступеньки) означает, что кто-то может позже модернизировать конструкцию с помощью перил.
Лестница — визуальное удовольствие. Я надеюсь, что когда-нибудь у меня будет еще одна возможность построить его снова. Я думаю, что часы неудобного сверления и долбления окупились.
ОБНОВЛЕНИЕ: Прочтите мою статью о сокращении винтовой лестницы, чтобы увидеть, как мы исправили возможное оседание подступенков почти год спустя — теперь лестница более завершенная и надежно закреплена!
Взгляд сверху по ступенькам
Вид с противоположной стороны ступенек и небольшое пространство для хранения, созданное спиралью
Как построить винтовую лестницу
Винтовая лестница предлагает вашему дому преимущества, которых нет у обычной прямой лестницы.Винтовые лестницы привлекательны и функциональны, уменьшая площадь лестницы до 14 квадратных футов. Винтовые лестницы эффективно скрывают места, слишком тесные для обычной лестницы: кухни, холлы, фойе.
Строительство собственной винтовой лестницы — это продвинутый проект по благоустройству дома для домашних мастеров, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Результаты вознаграждаются, и этот ценный проект принесет пользу вашему дому.
Следует ли использовать комплект для винтовой лестницы?
В комплекты винтовой лестницы входят тщательно обработанные стальные детали, которые идеально сочетаются друг с другом с небольшим допуском на ошибку. Металлические ступени устанавливаются друг на друга вокруг прочной металлической стойки, которая обеспечивает большую часть опоры. Ступени, шест, шпиндели, поручни, балясины: все это специализированные детали, которые не продаются по частям в большинстве домашних центров. Чтобы производить эти детали с нуля, вам потребуются обрабатывающие инструменты, сварочное оборудование и соответствующие навыки.Большинство мастеров считают безопаснее и эффективнее строить винтовые лестницы из комплектов.
Меры безопасности
Лестницы, особенно винтовые, могут быть опасны, если не построены и не используются должным образом. Начните с набора винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, присущие большинству сборок винтовой лестницы, инструкции, включенные в ваш комплект, должны иметь приоритет над инструкциями в этом руководстве.Будьте особенно осторожны с открытым колодцем на верхнем этаже.
Коды и разрешения
Позвоните в местное бюро разрешений для получения информации о правилах использования винтовой лестницы и разрешениях на строительство. Из-за уникального размера винтовых лестниц местные нормы для винтовых лестниц обычно отличаются от правил для прямых лестниц. Например, ваш местный кодекс может разрешить стояки до 9 1/2 дюймов. Кодекс для прямых лестниц часто указывает высоту подступенка не более 7 3/4 дюйма.
Винтовая лестница: таблица расчета колодца и центрального полюса | ||
---|---|---|
Размер лестницы | Размер лунки (квадрат) | Полюсное положение |
3 фута 6 дюймов | 3 фута 8 дюймов | 22 дюйма |
4 фута | 4 фута 2 дюйма | 25 дюймов |
4 фута 6 дюймов | 4 фута 8 дюймов | 28 дюймов |
5 футов | 5 футов 2 дюйма | 31 дюйм |
5 футов 6 дюймов | 5 футов 8 дюймов | 34 дюйма |
6 футов | 6 футов 2 дюйма | 37 дюймов |
Метрики проекта
- Время работы: 2 дня
- Общее время: 3 дня
- Уровень квалификации: Эксперт
- Стоимость материалов: от 1000 до 2500 долларов
Что вам понадобится
Оборудование / инструменты
- Сверло
- Рулетка
- Набор ручных отверток
- Лазерный уровень с отвесом или отвесом
- Молот
- Ножовка по металлу
- Набор гаечных ключей или торцевых ключей
- Разводной ключ
- Защитные очки
- Лестница
Материалы
- Набор сверл
- Набор сверл по камню (опция)
- Болт стопорный
- Анкеры по бетону (опция)
Инструкции
Измерьте высоту и требования к колодцам
С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не до потолка нижнего этажа).Используйте эту высоту при заказе комплекта винтовой лестницы, поскольку вам потребуется указать необходимое количество ступеней лестницы. Рассчитайте площадь лестничного колодца, измерив длину на ширину.
Подсказка
Будьте точны при измерении высоты. Ступени должны складываться ровно до нужной высоты, чтобы верхняя площадка точно совпадала с верхним этажом.
Найдите центральный полюс
На лестнице измерьте половину расстояния с двух сторон лестничного колодца.Например, если квадрат колодца составляет 3 фута 8 дюймов, половина его составляет 22 дюйма. Вы бы отмерили 22 дюйма на двух смежных сторонах. Вернитесь к полу с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.
Присоедините базовый фланец
Поместите базовый фланец центральной стойки в центральную точку, отмеченную на предыдущем шаге. Прикрепите фланец к полу стопорными болтами. Если пол бетонный, используйте анкеры для бетона.Используйте набор гаечных ключей или торцевые ключи, чтобы надежно вбить стопорные болты в бетонный или деревянный пол.
Присоедините центральную опору
Вставьте центральную стойку в базовый фланец. Попросите партнера крепко держать шест как можно ближе к отвесу.
Прикрепите ступени
Переместите все ступени на верхний уровень. Осторожно сдвиньте ступеньки вниз по шесту; не дай им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволять им постепенно складываться.Некоторые системы винтовых лестниц требуют наличия распорок между ступенями. Если да, убедитесь, что проставки находятся на верхнем уровне, и добавьте их соответствующим образом.
Подсказка
Металлические ступени тяжелые. Если все сложить в одном направлении, они могут опрокинуть шест. Сложите ступеньки поочередно влево и вправо, чтобы стойка оставалась в вертикальном положении.
Обеспечьте посадку
Когда все ступени будут на месте, наденьте верхнюю площадку на шест. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы.Обычно лестничные площадки крепят шпагатными болтами к боковым сторонам балок перекрытия.
Поверните ступени в положение
Последовательно поверните ступени так, чтобы они образовали восходящую форму штопора или спирали.
Присоедините шпиндели
Комплекты винтовой лестницы всегда имеют систему, которая выравнивает ступени и обеспечивает балясины для перил. Во многих наборах используются отдельные шпиндели, которые крепятся от одного протектора к его верхнему соседу.Установите эти шпиндели в соответствии с рекомендациями производителя.
Присоедините перила
Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде тугой спирали. Вместе с партнером расширьте спираль до диаметра вашей винтовой лестницы. Затем медленно отойдите друг от друга, чтобы вытянуть перила так, чтобы они образовали штопор. Прикрепите перила к балясинам винтовой лестницы с помощью прилагаемого оборудования.
Обмоточная конструкция для дачи своими руками — Конструкция лестницы
Винтовая деревянная лестница — оригинальный и надежный вариант интерьера коттеджа или загородного дома.В комплект быстровозводимых изделий входят фотографии, чертежи и подробная инструкция по установке. Построить простую лестницу своими руками вполне реально, и цена ее будет доступной. Однако, чтобы он был безопасным и долговечным, придется неукоснительно следовать рекомендациям профессионалов. Вы можете найти их (а также тематические фото) в статье.
Первый этап: выбор материала
В качестве опоры конструкции можно использовать деревянную балку соответствующего диаметра.Как вариант, можно взять металлическую трубку с толстыми стенками. Чтобы самодельная конструкция была безопасной, диаметр опорной стойки должен быть не менее 50 мм.
Бук, ясень, клен, дуб подойдут для веранды, если их цена соответствует вашим финансовым возможностям. Также можно использовать хвойные породы — сосну и лиственницу. Цену на эти виды вы можете узнать ниже. Важное условие — древесина должна быть хорошо просушена. Максимальный процент влажности материала 12%.
Что касается перил и тетивы, то их нужно сделать своими руками, склеив тонкие деревянные пластины.Придать готовым рейкам необходимые изгибы довольно громоздко. Для этого вам следует замочить их в горячей воде, а когда они станут мягкими, сконструируйте их. Как видно на фото, дерево отлично сочетается с металлом. Поэтому для ограждения лестницы можно использовать балясины и поручни из нержавеющей стали.
Расчеты строительстваКомфорт и безопасность обмотки во многом зависят от соблюдения технических стандартов. Ниже приведены значения, которые вам нужно будет вычислить, и алгоритм расчета.
- Общая высота конструкции. Для его расчета следует прибавить толщину перекрытия к высоте потолка.
- Диаметр конструкции. Он состоит из двойной длины одной ступени и толщины опорной стойки.
- Высота, установленная между соседними спиралями. Он должен быть не менее 2 м. Это исключит риск удара головой при подъеме.
- Радиус движения. Чтобы вычислить это значение, вам следует прибавить ширину ступеньки к диаметру опорной стойки и разделить полученную сумму на два.Это значение рассчитано для того, чтобы глубина проступей по траектории движения была максимально комфортной.
- Глубина шага. Обычно этот параметр лежит в пределах 250-400 мм. Здесь необходимо учитывать особенности обмоточных конструкций. По мере того, как вы поднимаетесь на танцевальные ступеньки, вы можете сделать линию движения удобной длины. На расстоянии 150 мм от центральной опорной стойки их глубина должна быть не менее 100 мм. Рекомендуемое значение по средней линии — 200 мм.
- Высота одной ступеньки.При расчете этого параметра нужно учитывать расстояние между витками, расположенными рядом. Максимально удобная высота ступеней — 120-220 мм. Для расчетов следует руководствоваться следующим правилом: удвоенная глубина проступи и высота ступени должны давать в сумме 600-650 мм. Этот показатель соответствует средней длине шага; поэтому его используют при проектировании лестничных клеток.
- Радиус центральной стойки.
- Угол закрутки. Это значение показывает, куда поворачивается траектория движений.
- Длина подъемной линии. Для расчета этого параметра следует умножить радиус по линии движения на 2π.
- Длина внешнего края конструкции. Здесь вам нужно будет умножить 2π на общий радиус.
- Глубина проступи по внешнему краю. Для этого следует разделить длину линии, указанную в пункте 10, на количество шагов.
- Количество ступеней. Высоту лестницы на второй этаж следует разделить на высоту одной ступеньки.
Одна из самых распространенных трудностей заключается в том, что при расчетах часто даются дробные числа, что усложняет подготовку деталей.
При наличии неточностей баланс параметров ступени может быть нарушен, что отрицательно скажется на надежности конструкции.
Чтобы исправить ситуацию, следует сделать последнюю ступеньку немного ниже, в связи с чем необходимо выровнять размеры следующих.
В отличие от их лётных аналогов (цена которых намного выше), заводные модели должны изготавливаться без подступенка. Это облегчает подъем на второй этаж. На фото видно, что такие конструкции выглядят воздушно. Это также упрощает процесс изготовления и снижает цену продукта.
Подготовка вскрытияДекор конструкции определяет форму проема. На фото представлены следующие конфигурации: круглая и квадратная.
Желательно готовить проем еще на этапе строительства коттеджа или частного дома. Если этого не было сделано, следует разрезать его согласно произведенным расчетам. Оставьте зазор 100 мм до края проема со всех сторон лестничной конструкции. Такая мера предотвратит травмы при держании за поручни.
На фото видно, что края прорезанного отверстия обращены. Для этого следует использовать балки, облицованные шпоном.С круглыми навивными конструкциями труднее работать, так как футеровка должна быть гнутой. Обычно отделка квадратного проема своими руками не представляет никаких сложностей.
Производство деревянных ступеней и других деталейЕсть несколько вариантов построения ступенек. Вы можете купить доски в строительном магазине и придать им любую форму. Удалив все лишнее, нужно зачистить края наждачной бумагой. Вы также можете сделать ступени из прямоугольной доски.Для этого следует разрезать его пополам (по диагонали) и обработать края и концы. От внутреннего края проступи следует просверлить отверстие диаметром, равным размеру опорной стойки.
Дополнительно можно покрыть ступени самодельной обмоточной конструкции несколькими слоями лака.
Для соединения необходимо подготовить втулки, распорки и болты. Для постройки балясин своими руками придется брать деревянные бруски.Если у вас есть токарный станок, вы можете оригинально украсить их в домашних условиях. Цена готовых точеных балясин очень высока. На фото конструкции вы можете увидеть стойки, расположенные на первой и последней ступенях пролета, которые имеют больший размер, чтобы перила выглядели завершенными. Есть еще один вариант — купить готовый комплект балясин. Чтобы соорудить гнутый поручень, можно взять тонкие рейки и склеить их.
Монтаж деталей лестницыСначала следует установить опорную стойку.После выравнивания несущей балки по вертикали ее бетонируют или закрепляют анкерными болтами. На установленную стойку следует положить подготовленные ступени, разделив их кожухами. Выровняв их положение (на фото видно перекрытие ступеней шириной примерно 50 мм) следует закрепить детали болтами. Затем следует установить балясины на дюбель до широкого края ступеней. С помощью саморезов следует закрепить на них поручень.
На этом завершаются работы по изготовлению обмотки своими руками.Остается только нанести на изделие слой защитного покрытия. Очень важно соблюдать технологию в процессе строительства, чтобы конструкция была безопасной и надежной. Поделитесь своим опытом обустройства деревянных ступеней для дачи, оставив комментарии.
Просмотры сообщений: 242
Установка винтовой лестницы| Комплект для винтовой лестницы
Лестница своими руками
Даже если вы заядлый домашний мастер, вопрос «как установить лестницу» намного проще, чем вопрос «как построить лестницу.«Это благодаря тому факту, что существуют качественные комплекты лестниц, которые позволяют устанавливать лестницу самостоятельно, просто устанавливая готовые компоненты лестницы, а не выполняя такие задачи, как необходимость обрезать стрингеры на заказ. Это еще и потому, что требуемые инструменты представляют собой простой набор ручных инструментов, а не набор электроинструментов и настоящую мастерскую в вашем гараже или подвале. Одна из самых простых категорий комплектных лестниц — это комплекты винтовых лестниц.
Несмотря на то, что это проще, чем построить лестницу с нуля, все же есть несколько важных фактов, которые следует учитывать для успешного проекта установки.
Компоненты лестницы
Ступени, балясины и другие компоненты, изготовленные своими руками, могут быть разных стилей и из разных материалов. Так что легко найти стиль, который хорошо сочетается с эстетикой вашего дома. Один конкретный компонент, о котором вы обычно не думаете, который используется в комплектах для винтовой лестницы, — это центральная колонна.
Центральная колонна — это то, что будет поддерживать все. Центральная колонна также является первой частью, которую вы устанавливаете. После установки центральной колонны вы прикрепите ступени.В Paragon Stairs ступени винтовой лестницы представляют собой комбинацию ступени и манжеты, а манжета (или воротник) скользит прямо по центральной колонне и поворачивается в любое положение, которое вы хотите. После проступей устанавливаете балясины. Количество балясин будет зависеть от того, соответствует ли ваша лестница строительным нормам для винтовой лестницы или нет.
В любом случае ваши балясины крепятся непосредственно к ступеням. Если вы не используете линейные перила, эта ступенька для балясин применима к любому материалу или стилю комплекта. Поверх балясин идет перила, которые для Paragon Stairs представляют собой сплошную спиральную деталь.Последний компонент — лестничная площадка. Лестничная площадка или площадка — это то, что соединит вашу винтовую лестницу с верхним этажом. Тип платформы будет зависеть от того, проходит ли ваша лестница через отверстие для колодца (круговой разрез на верхнем этаже) или она прикрепляется непосредственно к поверхности верхнего этажа, как чердак. Хороший комплект для лестницы, например, от Paragon, может быть установлен одним или двумя взрослыми трудоспособными в течение одного уик-энда.
Размеры лестницы
При установке лестницы следует помнить о нескольких ключевых параметрах.Основное измерение, которое вам нужно знать, чтобы убедиться, что установка винтовой лестницы проходит гладко, — это высота от пола до пола. Это означает измерение от верха вашего первого этажа до верха следующего этажа, а не от верха первого этажа до потолка. Ваше общее измерение должно учитывать любые балки, стропила, балки, черновой пол и полы. Поэтому убедитесь, что вы измеряете до верхней границы этажа. Зная это, вы узнаете, какую высоту лестницы вам нужно заказать.
Вы также захотите выяснить, какой ширины лестницы у вас есть место или какого диаметра, если речь идет о винтовых лестницах. Очевидно, вам понадобится место вокруг лестницы, чтобы ни одна сторона ни о чем не шлепнулась. Тем не менее, чем больше диаметр, тем более вероятно, что диаметр лестницы напрямую определяет ширину вашей пешеходной дорожки. Размер диаметра определяется размером проступи. Чем больше ступенька, тем больше лестница и больше пешеходная дорожка.Процесс установки комплекта винтовой лестницы будет одинаковым независимо от размера, просто имейте в виду, что измерение перед фактическим заказом лестницы является такой же частью процесса установки лестницы, как и все остальное.
Рекомендации по изготовлению лестниц для дома и улицы
Еще один фактор, который вы не должны упускать, — это соображения внутри и вне помещений. Строительство наружной лестницы означает возведение чего-то, что будет подвергаться воздействию элементов. Стандартная стальная лестница имеет элегантный современный вид, который отлично подходит для установки лестниц внутри помещений, но вы захотите рассмотреть что-то более прочное для проектов установки лестниц на открытом воздухе.
Поэтому вам нужно убедиться, что вы выбрали материал, который выдержит эти элементы. Алюминиевая лестница с порошковым покрытием или оцинкованная лестница — ваши лучшие варианты. Эти типы лестниц прослужат всю жизнь при практически нулевом техническом обслуживании.
Профессиональная помощь
Paragon Stairs делает процесс установки лестницы особенно простым, предлагая два удобства для всех клиентов. Во-первых, каждая лестница поставляется с понятным и исчерпывающим буклетом с инструкциями, поэтому вы точно знаете, какие шаги нужно предпринять, просто следуя простому руководству.Во-вторых, у нас есть команда, которая готова позвонить на всякий случай, если у вас возникнут какие-либо трудности. Так что вам не нужно чувствовать себя брошенным в темноте; любой из членов нашей команды будет более чем счастлив провести вас через этот простой процесс.
Свяжитесь с Paragon Stairs сегодня, и мы будем более чем счастливы направить вас на путь установки винтовой лестницы.
Компоненты винтовой лестницы | Детали и аксессуары для лестниц
Колонны
Колонна — это вертикальный столб, спускающийся по центру винтовой лестницы.Он действует как своего рода ось остальной части винтовой лестницы и основная опора. Колонны являются основной опорой, потому что все остальные части винтовой лестницы соединяются с колонной.
Это основная утилита колонки. Спектр других утилит зависит от конкретного типа колонки. Paragon Stairs предлагает две категории гильз колонн, которые помогают точно соответствовать функциям и эстетике проекта винтовой лестницы.
Сплошная втулка
Paragon предлагает один тип, который мы называем непрерывной гильзой.Отдельные, штабелируемые элементы этого типа рукавов сочетаются друг с другом, создавая бесшовный, гладкий вид — что является желанной эстетикой для многих, поскольку позволяет колонне выглядеть как единое целое. Чтобы это работало, Paragon требует точных размеров высоты проекта, поэтому штабелируемые части можно обрезать соответствующим образом, чтобы обеспечить идеальную подгонку.
Регулируемый рукав
Вторая категория рукавов Paragon — это регулируемые рукава. Этот тип готов к работе.Этот тип также имеет гибкость, чтобы соответствовать диапазону высот в пределах определенного поля вверх или вниз, поскольку высоту столбца можно регулировать вверх или вниз. Хотя он не предлагает бесшовной эстетики, этот тип особенно полезен для проектов, где вы, возможно, еще не знаете, какой будет полная высота от пола до пола, но у вас есть общее представление, и вам нужно немного места для маневра для ошибки. с вашей лестницей.
Размеры колонки
Чтобы уточнить, высота «от пола до пола» — это не то же самое, что и от пола до потолка.Чтобы точно измерить расстояние от пола до пола, используйте рулетку и пройдите снизу вверх до верхней части пола, где выходит ваша лестница. Таким образом, ваши измерения учитывают любой черновой пол, ковровое покрытие, плитку или что-либо еще между потолком над первым уровнем и полом второго уровня.
Ступени
Ступени — это просто еще одно название отдельных ступенек вашей лестницы. Очевидно, что ступени должны поддерживать вас и все, что вы несете по лестнице.Paragon прикрепляет ступени прямо к центральной колонне. Фактически, каждая деталь протектора представляет собой комбинацию протектора и рукава. Эти втулки скользят непосредственно по центральной стойке, создавая прочную и устойчивую конструкцию, которая обеспечивает высокую несущую способность каждого протектора.
Другая часть проступи — подступенок. Подступенок — это вертикальная часть (или зазор, в зависимости от вашего стиля протектора) между верхней частью одной ступеньки и нижней частью той, которая находится над ней. Этот элемент предлагает возможность персонализировать стиль вашей лестницы с помощью таких вещей, как трафареты из плюща или элементы, расположенные под разными углами, чтобы создать отличительный профиль для всей лестницы.Помимо внешнего вида, еще одним важным фактором с подступенками является код. Если код является проблемой для вашего проекта, имейте в виду, что количество материала между поверхностями протектора и, следовательно, размер зазора должно быть достаточно, чтобы зазор не превышал 4 дюймов.
Помимо профиля, при выборе протектора следует учитывать еще несколько важных факторов, большинство из которых связаны с безопасностью. Paragon предлагает несколько вариантов поверхности протектора, в том числе алмазную пластину для дополнительного сцепления в климате с частым дождем и другой влажностью, решетку с вентиляторной или ручной сваркой для пропускания осадков, чтобы снег не скапливался на поверхности ступеньки, и то есть стандартная гладкая поверхность.
Покрытия протектора
Paragon предлагает широкий выбор покрытий ступеней винтовых лестниц, каждое из которых имеет свой неповторимый внешний вид. Один из вариантов — покрытие ступени из массива дерева. Эстетичность этого варианта зависит от выбранной вами породы дерева. К счастью, Paragon предлагает более десятка пород древесины, поэтому вы легко сможете выбрать ту, которая лучше всего подходит для ваших нужд. Некоторые даже подходят для использования на открытом воздухе.
Ковровая доска — еще один вариант для создания уникальной эстетики. Этот вариант покрытия ступеней позволяет вам настроить внешний вид лестницы, независимо от того, какой ковер вы выберете, будь то богато украшенный и викторианский, или простой и современный.
Поручни
Поручни — это та часть перил, где соприкасается ваша рука. В зависимости от формы и материала этой части лестницы она может стать отличным акцентом на вашей лестнице. Еще одним фактором, определяемым формой, является комфорт, который она обеспечивает вашей руке. Удобный захват важен для обеспечения легкого и, следовательно, более безопасного захвата при переходе по лестнице.
Paragon идет на шаг дальше, чем обычные безопасность и качество, создавая каждый поручень как один сплошной спиральный элемент, охватывающий всю длину винтовой лестницы.Поскольку это одна сплошная деталь, вы не почувствуете никаких выступов, а общая структура намного более жесткая, чем типичный поручень, состоящий из нескольких частей, соединенных вместе.
Отсутствие швов означает, что вам не нужно беспокоиться о том, что грязь или какие-либо другие элементы попадут внутрь канавок и со временем вызовут коррозию.
Балясины
Балясины или шпиндели — это вертикальные элементы между ступеньками и поручнем. Балясины служат барьером безопасности по внешнему периметру лестницы и средством придания лестнице эстетического элемента.Количество балясин на проступи зависит от требований кода.
В зависимости от материала и дизайна балясин вы можете получить либо простой и современный вид, либо богато украшенный и традиционный, даже викторианский вид.
Материалы
Один из аспектов, который следует учитывать с точки зрения компонентов, — это материалы, из которых они изготовлены. Каждый материал имеет свои преимущества с точки зрения внешнего вида, долговечности и устойчивости к атмосферным воздействиям. Главное — выяснить, какие преимущества лучше всего подходят для ваших целей.
Массив дерева — популярный выбор для тех, кто хочет создать традиционную элегантную тему в своем пространстве. Paragon предлагает более десятка различных пород дерева, как домашних, так и экзотических, чтобы вы могли легко найти идеальную древесину, соответствующую вашей теме. Стоит потратить время на изучение различных видов древесины, чтобы вы могли лучше понять, в чем заключаются особые преимущества каждой из них. Например, три наших вида подходят для внешних целей, поэтому, если вам нужна внешняя лестница с деревянными элементами, вам понадобится одна из этих трех.
Стальс грунтовкой — самый популярный выбор, отчасти потому, что она предлагает современный вид, идеально подходящий для городских пространств с минималистской эстетикой. Помимо простоты внешнего вида, еще одним преимуществом грунтованной стали является то, что вы можете либо заказать порошковое покрытие, не требующее ухода, либо покрасить ее самостоятельно, чтобы получить именно тот цвет, который вам нужен. Хотя стандартные черный и белый цвета являются распространенными, потому что они оба подходят практически ко всему, вы также можете выбрать более индивидуальный цвет, чтобы действительно показать свою причудливую индивидуальность.
Оцинкованная сталь— отличный выбор для тех, кому нужна надежная наружная винтовая лестница. Процесс гальванизации защищает лестницу на всю жизнь. Прочный, индустриальный вид оцинкованной лестницы также делает ее популярным выбором для приморских помещений или помещений, стремящихся достичь промышленного вида в сочетании с голым кирпичом, открытыми вентиляционными отверстиями и другим модным городским дизайном прямо сейчас.
Алюминий — еще один популярный выбор для лестниц на открытом воздухе.Алюминий по своей природе устойчив к любой форме ржавчины или другой коррозии. Кроме того, Paragon Stairs наносит порошковое покрытие на каждую алюминиевую лестницу с использованием запатентованного метода, который обеспечивает превосходную отделку с точки зрения гладкости порошкового покрытия. Кроме того, хотя порошковое покрытие стандартно бывает белого или черного цвета, как и грунтовка, мы также можем создать любой индивидуальный цвет, который вы хотите, благодаря использованию нами системы подбора цветов Pantone, если вы хотите что-то более индивидуальное.
Если у вас есть какие-либо вопросы относительно деталей и принадлежностей винтовых лестниц, которые вы должны выбрать в соответствии с потребностями вашего конкретного проекта, не стесняйтесь позвонить одному из наших экспертов по проектированию лестниц.
Многоуровневая винтовая лестница из дуба
Это многоуровневая лестница из массива дуба, построенная в соответствии со спецификациями UBC. На фото показан второй уровень с выходом на второй этаж или вы можете подняться на третий уровень. Лестница имеет непрерывный поручень, который следует за лестницей на ограждение колодца вокруг проема. Лестница диаметром 72 дюйма с ступенями 30 градусов; перила из формованного дуба # 237 (2 3/4 дюйма x 2 3/8 дюйма); балясины — квадрат # 348 (1 1/4 дюйма) с небольшим сужением. до верхней части балясин — четыре на ступеньку для расстояния менее четырех дюймов.Ступени — # 142 (толщина 1 1/2 дюйма), а посадочные площадки # 436 (толщина 1 1/2 дюйма) — квадрат 90 градусов. Центральная колонна имеет диаметр 6 дюймов и нестандартную форму. Эта лестница была сделана из одной секции, а затем была разделена на две секции для отправки. Окончательная отделка дерева была выполнена другими.
Smoth Oak Stringer Design
Квадратные балясины и гладкие дубовые стрингеры вдоль внешней стороны этой деревянной винтовой лестницы придают элегантный, единообразный вид этой современной обстановке.Из-за того, что эта деревянная спиральная стрижка имела гладкую, непрерывную стрингерю, лестницу пришлось отправлять одной большой секцией.
Лестница была тщательно упакована целиком и отправлена заказчику, который произвел необходимые приспособления на объекте, чтобы всю лестницу можно было свернуть внутрь.
Комплект для винтовой лестницы для тяжелых условий эксплуатации
Эта лестница представляет собой комплект для крепления на болтах для тяжелых условий эксплуатации диаметром 64 дюйма. Эта лестница идеальна для клиента, желающего получить полностью собранный вид с недостаточным пространством для размещения цельной полностью собранной лестницы.
Поручень представляет собой круглую трубку калибра 16 калибра # 200 — 1 ½ «. Основные и центральные балясины представляют собой сплошную круглую балку # 369 — ¾» с резьбой внизу (расстояние между ними менее 4 дюймов). Ступени изготовлены из материала клетчатой пластины 3/16 дюйма и приварен к втулке с внутренним диаметром 3 ½ дюйма, сортамент 40, которая устанавливается на внутренний диаметр 3 дюйма график 40 круглая центральная колонна. Лестница изготовлена в цехе, разобрана и окрашена красной оксидной грунтовкой. Для этой лестницы не требуется и рубка; модификации или специальные инструменты для повторной сборки.Финишная отделка наносится заказчиком после установки.
Конструкция с горизонтальными направляющими
Винтовая лестница диаметром 72 дюйма. Изготовленные на заказ ступени и подступенки из пластин, без изгибов. Система линейных направляющих, идущих по горизонтальной плоскости. Эта система винтовых лестниц обычно повторяет наклон поручня. Поручни , нижний поручень и стойки изготовлены из углового железа. Промежуточные поручни представляют собой плоские стержни, жестко изогнутые. Винтовая лестница построена на высоте 13 футов с использованием 6-дюймовой центральной колонны, не нуждающейся в боковых распорках.Красивый современный дизайн, совместная работа строителей, домовладельцев и наших сотрудников. Используя нашу полностью сварную систему винтовых лестниц, ни один дизайн будет недоступен для вас.
Трехрядная конструкция направляющих для винтовой лестницы из металла / дерева
Эта лестница имеет трехрядную направляющую, диаметр 52 дюйма, ступени 27 градусов с монтажной пластиной на чистом полу наверху. Ступени # 122 ( Сталь панельного типа толщиной 3/16 дюйма) с накладкой из древесины дуба с носиком № 140 (толщиной 1 дюйм).В рельсовой системе используются три шага №200 (стальные трубы диаметром 1 1/2 дюйма) с одинаковым расстоянием между ними и стальные балясины размером 1/2 дюйма на 2 дюйма на каждую четверть оборота. Центральная колонна представляет собой усиленную круглую сталь с внешним диаметром 4 дюйма и диаметром 40 мм. труба со сварной опорной плитой. В качестве отделки использовалась белая грунтовка, а финальная краска и морилка были нанесены на стройплощадку другими.
Винтовая лестница из металла и дерева по индивидуальному заказу
Это изготовленная по индивидуальному заказу лестница из красного дерева ручной работы со стальными балясинами, изготовленными по спецификации заказчика.Поручень # 243 (1 1/2 дюйма из красного дерева), а ступени — # 142 (1 1/2 дюйма толщиной) с утолщенным концом и закрытыми пластинами подступенка. Деревянный стрингер был изготовлен вручную с индивидуальным вырезом, показывающим открытый подступенок. Центральная колонна представляет собой круглое массивное дерево диаметром 5 1/2 дюймов. Балясины выкованы вручную, чтобы соответствовать боковой стороне стрингера и положению. Отделка металла представляет собой грунтовку с красной оксидной пленкой с окончательной окраской, которая была нанесена на строительной площадке. после установки.
Stairways, Inc.
4166 Pinemont
Houston, TX 77018
Тел .: (713) 680-3110
Факс: (713) 680-2571
Бесплатный звонок: (800) 231-0793
Электронная почта : swinfo @ stairwaysinc.com
Веб-сайт: http://www.stairwaysinc.com
.
