В сегодняшнем обзоре редакции Homius мы расскажем о том, как сделать парогенератор своими руками. Такие приспособления часто используют в целях обустройства бани, парной, чистки различного оборудования и во время производства спиртосодержащих напитков. Подобные изделия дают возможность действенно отогреть промёрзшие трубы и мотор авто в зимний период времени. Самодельное устройство, если оно изготовлено правильно, ничуть не уступает промышленному варианту. Чтобы знать, как сделать парогенератор своими руками, необходимо ознакомиться с предложенными рекомендациями.

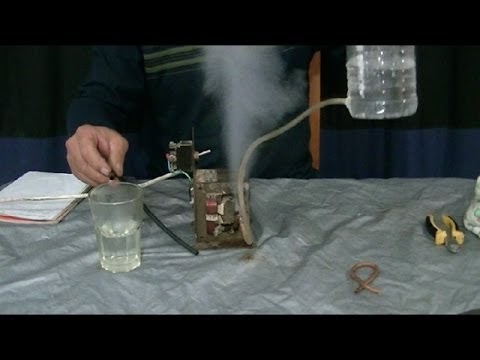

Изготовление парогенератора своими руками
ФОТО: otoplenie-gid.ru

Содержание статьи

Парогенератор своими руками

Парообразователи представляют собой изделия, при помощи которых, благодаря интенсивному нагреванию, из воды получается пар. Как правило, они используются в бане либо на автомойке. Подобные приспособления обладают такими преимуществами, как компактные размеры и мобильность. Кроме того, благодаря несложной конструкции, изготовить парообразователь способен самостоятельно каждый, не обращаясь к помощи мастера.

Создание парогенератора собственноручно
ФОТО:  otoplenie-gid.ru

Виды парогенераторов и их применение в домашнем хозяйстве

Парообразователи зачастую используют для того, чтобы размораживать трубы, обустраивать бани, сауны и парные. Обычный парогенератор выйдет намного дешевле, чем строительство соответствующей печи с камнями. Чтобы воспользоваться приспособлением, его попросту необходимо подсоединить к сети. Парогенераторы также используют, чтобы очищать сложную сетчатую либо пористую поверхность, они помогут действенно отогреть мотор автомобиля в зимний период.

Применение парогенераторов
ФОТО: tdeko.com

Совсем недавно можно было увидеть производительные парообразователи, которые работают на дровах, например, генератор пара Перевалова. На сегодняшний день большая часть специалистов выбирает модели, функционирующие от электросети, поскольку подключение прибора к розетке является наиболее простым решением. Отыскать старый электрочайник либо пароварку для сборки парогенератора самостоятельно, не составит сложности.

По производительности устройства делятся на промышленные и бытовые. Промышленные нуждаются в подсоединении к спецсетям с напряжением 380 В. Бытовые работают от розетки на 220 В. Главные разновидности подобных систем:

  1. Индукционные. Такая техника функционирует благодаря преобразованию магнитных полей. Резервуары зачастую используют на промышленных предприятиях, в саунах. Благодаря этой разновидности получается довольно лёгкий и чистый пар.
  2. Электродная печь. В подобном приспособлении ТЭНом является электрод. Пар также получится очищенным от примесей, в нём отсутствуют различные взвеси.
  3. Электрические. Прибор отчасти похож на электрочайник. Тут также есть нагревательный элемент. Производительность бывает различной, в основном от 4 кВт.
  4. Печные. Для нагрева используют дрова, уголь.
  5. Ультразвуковой. В такой ситуации устанавливают ультразвуковой прибор, производящий колебания в определённом частотном диапазоне. Такой парообразователь, при необходимости, можно также смастерить самостоятельно.

Как устроены парогенераторы

Парогенератор является энергетической установкой, которая изготовлена из металла. Для самостоятельного создания паровой пушки для бани понадобятся паровой и водяной насосы. Кроме того, в конструкции парообразователя присутствует:

  • испарительная камера;
  • датчик температур;
  • нагревательный элемент;
  • сопло.

Для изготовления домашнего генератора пара с автоподачей жидкости, требуется на внешней части конструкции установить патрубок. Такой элемент понадобится, чтобы подключить приспособление к водопроводной системе. Помимо этого, требуется смонтировать кран для слива воды.

Испарительную камеру изготавливают из материалов с повышенной термостойкостью. Например, чтобы изготовить домашнюю электропечь для бани с генератором пара, можно использовать сталь либо медь.

Устройство генератора
ФОТО: vapor-oren.narod.ru

Как сделать своими руками парогенератор для бани из газового баллона

Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.

Какие инструменты и материалы нужны для работы

До начала сборки необходимо приготовить следующие слесарные инструменты:

  • электрическую дрель и свёрла;
  • рулетку;
  • элементы для фиксации;
  • круговую отрезную машину;
  • изоляцию;
  • ножницы по металлу;
  • ключи.

Инструменты для создания парогенератора
ФОТО: oldoctober.com

Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.

Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.

Парогенератор из чайника
ФОТО: sc-master.ru

Выбор и подготовка ёмкости для парогенератора

Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.

Баллон с газом для парогенератора
ФОТО: vstroyka-solo.ru

Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.

До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.

Установка нагревательных элементов

До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.

ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.

При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.

Монтаж дополнительных элементов

Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.

Монтаж вспомогательных элементов
ФОТО: sc-master.ru

Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.

Доработка клапанов

Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.

Доработка клапанов
ФОТО: sc-master.ru

Проверка безопасности работы парогенератора

В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.

Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.

Проверка безопасности работы парогенератора
ФОТО: sc-master.ru

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Чтобы собрать классический котёл на дровах, используют трубы из металла различного диаметра. Это будет напоминать торт со слоями с наиболее широкими в нижней части, это и станет камерой загрузки.

Ряд специалистов считает, что КПД буржуйки существенно превышает КПД электрических парообразователей, однако подобное не соответствует действительности. Обычная сборка подобного устройства менее затратная. Следующий слой – ёмкость для жидкости, она расположена над топкой. К ней приваривают переходник с трубой, через который пар поступит в баню.

Монтаж парогенератора

Ввиду понятных причин твёрдотопливные генераторы пара применять в банях или парных не рекомендуется. Для этого лучше использовать электроагрегаты. Во время установки техники нужно сделать акцент на состоянии шлангов – в них не должны присутствовать перегибы, должен быть незначительный наклон. Подобное требуется, чтобы обеспечить свободный сток конденсата.

При подключении энергоустановки к электрической сети необходимо воспользоваться устройством защитного отключения. Мощность УЗО составляет 15−30 мА с учётом типа нагрузок и вида помещения.

Делается акцент на том, что парообразователь считается мощной травмоопасной электрической техникой. Вследствие этой причины, его установка должна сопровождаться подсоединением заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата
ФОТО:  gradusinfo.ru

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Зачастую генераторы пара применяют на профмойках. Пар обеспечит надлежащую очистку от загрязнения и вредных микроорганизмов. Подобные приспособления являются одними из наиболее шумных среди аналогичных устройств (ввиду функционирующего компрессора).

Обычно, это устройство на колёсах, отдаленно напоминающее пылесос, к нему поступает жидкость. Оператор работает с пистолетом, в который полаётся под необходимым давлением пар. Самодельное устройство для автомобиля можно применять, чтобы продувать мотор, обогревать шланги.

Генератор пара для мойки мотора
ФОТО: sc-master.ru

Основные причины поломки парогенераторов

Генератор пара, как и любое иное техническое приспособление, нередко ломается. Из наиболее распространенных причин поломок выделяют перегрев ТЭНа, прожиг корпуса, разрушение шланга, который подаёт жидкость.

Использовать приспособление необходимо крайне осторожно. В процессе функционирования требуется постоянно контролировать давление в резервуаре. При увеличении допустимых значений его следует стравливать. Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети.

Во время функционирования не допускается работа парогенератора без жидкости. Поступления охлаждённой воды должно быть постоянным, что сбережёт нагревательные элементы от перекала, а устройство − от перегрева.

До работы и запуска парообразователя проверяется герметичность самой ёмкости, а также соединительных и контролирующих клапанов, шлангов и систем подачи.

К другим факторам, которые могут привести к выходу из строя генератора относят:

  • некачественную воду;
  • неверно выбранную мощность нагревательных элементов;
  • накипь на ТЭНах;
  • отсутствующую подачу жидкости при функционировании.

Устранить накипь помогает уксус либо лимонная кислота. Разводят воду в соотношении 1 чайную ложку порошка на 1 л жидкости, кипятят её внутри резервуара.

Отсутствие подачи жидкости во время работы
ФОТО: sc-master.ruНакипь на парогенераторе
ФОТО: vodopodgotovka-vodi. ru

Генератор пара, который собран собственноручно, не сможет заменить аналогичную промышленную модель, более надёжную, производительную и функциональную. Однако, когда возникает необходимость, то вполне реально самому изготовить устройство, немногим уступающее покупному.
