Создаем мангал с крышей своими руками для дачи: чертежи и фото

Уберечь шашлык от дождя может мангал с крышей. Он может быть как металлическим, так и кирпичным. Правда, второй вариант мангала не слишком нуждается в крыше, ведь его строение таково, что камера для приготовления шашлыка защищена от дождя. Однако, все равно есть смысл размещать его под крышей, ведь повар также нуждается в защите от дождя.

Строение металлической конструкции

Создание металлического мангала под крышей является более простым, чем строительство кирпичной печки с мангалом, коптильней, а также панелью для казана. Ведь не нужно делать очень сложную конструкцию. А она должна состоять из:

1. Каркаса.
2. Самого мангала.
3. Крыши.
4. Дополнительных столиков.

Особенности (размеры, вид) этих элементов зависят от конкретной модели. А таких моделей много. Радует то, что есть большое количество фото и чертежей. В итоге, людям, которые хотят самостоятельно сделать профессиональный крытый металлический мангал, нужно заняться поисками и выбором самого подходящего чертежа.  Выбранный чертеж позволит определить потребность в материалах.

Инструменты, материалы

Чтобы самостоятельно сделать стационарную конструкцию из металла, нужно взять следующие инструменты:

1. Сварку.
2. Болгарку.
3. Уровень.
4. Рулетку.
5. Дрель.

В зависимости от особенностей конструкции, могут быть востребованы и другие инструменты, например, ножовка (на случай, если будет делаться своими руками деревянный столик).

Что касается материалов, то нужно запастись:

1. Профильной трубой (размеры 40х40 мм.) или уголками.
2. Кровельным железом (толщиной 4 мм. и более).
3. Досками.
4. Материалом для крыши.

Стоит сказать, что профильная труба позволяет создать наиболее простой в плане красоты мангал с крышей. Из нее будут сделаны стойки, полочка для дров, основание для закрепления крыши и жаровни. Эстетам стоит заменить трубу коваными прутьями. Они позволят создать более красивый каркас. Также можно докупить декоративные кованые изделия и приварить их к каркасу своими руками. Как видно, человек, который воплощает в жизнь увиденную на разных фото идею, имеет большой шанс реализовать свою фантазию.

Из кровельного железа будет создаваться жаровня.

Очень большое значение имеет правильный материал для крыши. Поскольку крыша будет находиться над мангалом, то ей придется «терпеть» дым, а также большую температуру. Большая температура снизу будет вызывать появление конденсата сверху. Из-за этого кровельный материал для мангалов с крышкой или без нее должен обладать такими качествами, как:

• устойчивость к огню и жаре;
• устойчивость к коррозии;
• устойчивость к перепадам уровня влажности и температуры.

Лучше таким требованиям соответствует профнастил с покрытием, защищающим его от коррозии. Красоту этого материала часто изображают на фото.

Также могут подойти металлочерепица, керамическая черепица, а также шифер. Над металлическим мангалом не стоит делать навес из поликарбоната. Этот материал не любит повышенных температур. Кроме этого, он имеет способность к возгоранию. Если и делать навес из поликарбоната, то только в случае создания кирпичной печки с мангалом и коптильней.

Создаем жаровню

Все работы начинаются с изготовления жаровни. Хотя ее размеры могут быть указаны в чертеже, не лишним будет напоминание оптимальных величин. Практика показала, что на шампур с 6-8 кусками мяса достаточно ширины 22-25 см. Также может подойти 26 см. При этом между кусками остается место для колец лука. Что касается длины, то ее можно делать любой. При этом соблюдают правило: 80-120 мм на порцию (шампур).

Что касается высоты жаровни, то она должна равняться  180-200 мм. При этом следует делать вырезы в боковых стенках. Глубина вырезов – 50 мм. Это необходимо для соблюдения оптимального пространства между углями и шашлыком. А оно зависит от вида топлива. К примеру, между древесным углем и шашлыками должно быть 30-70 мм. Изменять высоту размещения шампуров можно, вставляя в прорези палочки. Реализацию этой хитрости часто изображают на видео.

Придерживаясь этих нюансов, сваривают своими руками профессиональную жаровню. Перед этим огнестойкий кровельный металл разрезают на пластины. В дне жаровни делают своими руками дырочки диаметром 10-15 мм. Их размещают в шахматном порядке. Они нужны для притока воздуха к очагу.

Каркас и крыша

Каркас должен состоять из 4-6 вертикальных стоек, которые соединяются горизонтальными перегородками. Эти перегородки должны быть в трех местах: внизу, на уровне жаровни и вверху. При этом в передней части конструкции такие перегородки не делают. Исключение – перегородка под самой крышей. Средние боковые перегородки служат опорами для труб, на которые будет поставлена жаровня. Также на этих трубах можно сделать своими руками боковые столики. Они очень удобны, ведь можно ставить на них казан. Они бывают разные и, конечно, есть много их фото в Интернете.

Часто вертикальные стойки размещают по углам жаровни. Это не совсем хорошо, поскольку устойчивость конструкции с крышей становится плохой. Лучше сделать вертикальные опоры на углах крыши. В таком случае мангал с крышей будет стоять надежно. Он не перекинется от ветра.

Размеры крыши должны быть большими по сравнению с размерами жаровни. Чем они больше, тем лучше, ведь крыша должна защищать не только мясо, но и человека, который готовит его. Хорошо, если между краем мангала и крышей будет расстояние большее 50 см.

Некоторые хозяева также делают своими руками мангал со съемной крышей. Идея хорошая, но требует дополнительных усилий для снятия или монтажа крыши. Ситуацию может спасти профессиональный механизм. Его часто изображают на фото.

Дополнительные элементы

Целесообразно делать своими руками мангал с крышкой. Это улучшит защиту очага или шашлыка от бокового дождя. Также не лишней будет организация вытяжки и дымохода над мангалом с крышей и столом. Благодаря этому дым от огня не будет распространяться вокруг жаровни, а будет выведен подальше от профессионального повара и отдыхающих.

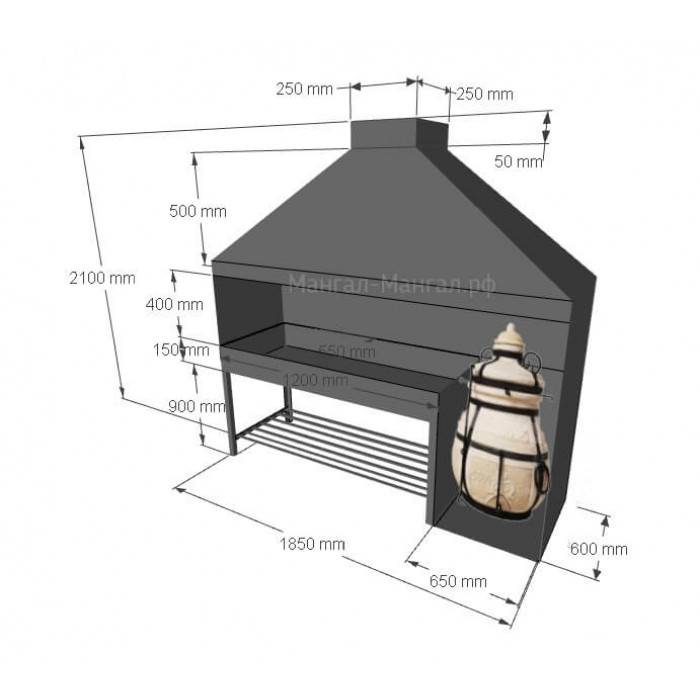

Если решено установить своими руками вытяжной колпак, то используют такой, высота которого равна 0,8 м. Эта величина является расстоянием от низа колпака до начала дымохода. По ширине и длине колпак должен быть на 0,6-1 метр больше, чем эти же параметры металлической коробки для очага. Такая особенность часто указывается на фото различных чертежей. Стоит позаботиться о том, чтобы можно было регулировать высоту вытяжки.

Также к каркасу можно приварить любые декоративные кованые изделия. Некоторые из них могут стать крючком для вспомогательных инструментов, например, лопатки для пепла. В результате получится очень удобный профессиональный мангал дачный с крышей МД 5.

Создаем кирпичную конструкцию

Строительство кирпичного мангала под крышей начинается с выбора места, на котором будет находиться конструкция и беседка, накрытая поликарбонатом. После проводится планирование размеров мангала из кирпича. Для этого стоит посмотреть различные фото и порядовки. Это позволит выбрать наиболее подходящий вариант. Хочется добавить, что в случае возведения кирпичных мангалов под крышей из поликарбоната, стоит делать такую печь, которая будет иметь коптильню и варочную панель для казана. В казане можно будет сварить много разных блюд.

Строительство мангала из кирпича начинается с заливки фундамента. Глубина бетонной стяжки должна соответствовать конструкции. Здесь есть правило: на каждый ряд кирпича должна быть стяжка в 1,5 см. То есть, если будет 26 рядов, то толщина размещенного в земле бетонного основания должна составлять 39 см. Этот фундамент должен быть длиннее и шире на 10 см., чем длина печи. Такую особенность обозначают на разных фото.

Для заливки фундамента роют котлован, засыпают на дно 7-10-сантиметровый слой песка и ставят арматурную сетку. Между ней и песком должно быть пространство. Далее своими руками заливают цементную смесь, ждут ее высыхания и стелют рубероид.

Отдельную бетонную стяжку нужно залить для беседки, которая будет накрыта поликарбонатом.

Особенности кладки

Сначала строят печь из кирпича, а затем беседку, которую накроют поликарбонатом. Печь с панелью для казана возводят так, как предусматривает выбранная порядовка. При этом важно соблюдать определённые правила.

Так, для строительства конструкции с коптильней, мангалом и топкой для казана используют глиняно-песчаный раствор. Гипсовые и цементные смеси не подходят. Жирность раствора должна быть нормальной. Для проверки этой характеристики мастерок нужно окунуть в смесь и вытянуть. Если на нем остался ровный 2-3-сантиметровый слой, то жирность нормальная. Более толстый слой говорит о чрезмерной жирности. Снижают ее добавлением песка или воды.

Швы между кирпичами стоит делать 3-4-миллиметровыми. Исключение составляет шов между шамотным и простым кирпичом. Его толщина должна равняться 6-13 мм. Ту часть печи, которая находится под мангалом, можно делать из пустотелого кирпича. Для остальной части конструкции с местом для казана используют цельный кирпич. При этом топку под казан и камеру-мангал, в которой будет очаг, обкладывают шамотным кирпичом.

Когда печь с мангалом и коптильней завершена, приступают к строительству  беседки. Работы выполняют согласно выбранному чертежу. Столбы беседки можно сделать из кирпича, труб или дерева. В качестве кровельного материала можно выбрать поликарбонат с толщиной 26 мм. или любой другой материал. После создания крыши из поликарбоната проводят декоративные работы: выкладывают плиткой пол беседки и отделывают печь.

чертежи и фото, пошаговая инструкция

Какой же загородный участок или дача без металлического мангала. Он пользуется огромным спросом во время отдыха и приготовления горячих блюд. Конструкция кованных мангалов и барбекю позволяет быстро приготовить пищу на углях, отличающуюся изысканным вкусом. При этом строение простое, а с изготовлением справится и новичок.

Черный мангал из металла на дачном участке

Особенности мангалов

Приобретение готового изделия в магазине достаточно дорогое удовольствие, однако не всегда оно оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, способен прослужить вам долго, так как рассчитан именно под ваши нужды.

Барбекю на даче

Виды по конфигурации:

• Стационарный. Не отличаются функциональностью, но отлично вписываются в загородный ландшафт. Такой мангал станет украшением вашего участка, а если добавить несколько элементов, может получиться настоящая гриль или коптильная. Эти изделия обладают большим весом, однако за счет множества декоративных деталей и модификаций смотрятся особенно красиво. Это кованые конструкции, могут быть изначально встроены в крышу или каркас.
• Разборный. Эти устройства мобильны, транспортабельны и компактны. Их можно перевозить с места на место, положить в багажник или небольшую дорожную сумку.
• Складной. Такой разборный мангал быстро складывается в кейс обтекаемой формы. Отлично подойдут для путешественников, туристов и любителей организовывать походы с палатками. Изготавливают из легкой нержавейки, ее легко чистить от загрязнений.
• Переносной. Это изделие может как частично, так и полностью разборным.

Технические характеристики и особенности строения:

• Различные размеры. Можно выбрать крупный мангал для большой компании или семьи, а также компактную складную конструкцию для романтического вечера на двоих.
• Вариации форм. Различные модификации в виде трубы, геометрических фигур, бочек и т.д.
• Встроенные дополнительные элементы. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, можно дополнить всевозможными бортиками, навесами, держателями, отсеками и дымоходом.
• Транспортабельность. Все возможные модели переносных, разборных, складных и раздвижных конструкций, каждый найдет что-то для себя. Для складных мангалов применяют огнестойкую нержавейку небольшой толщины, благодаря чему изделие имеет небольшой вес.

Важные моменты

В зависимости от типа конструкции при изготовлении мангала могут возникнуть спорные вопросы. Что важно знать всем пользователям:

1. Чем глубже мангал, тем маловероятнее факт возможного подгорания блюда. В глубокой конструкции набирается достаточное количество жара, а пища при этом размещается на оптимальной высоте. Так она быстро приготовится, но не пригорит.
2. Все пользователи должны знать, что металл быстро изнашивается во время горения дров. Многие готовят угли заранее на костре или покупают в магазине, чтобы оборудование прослужило дольше.
3. Секретом всех мангалов являются отверстия для проникновения воздуха. Ведь именно благодаря им блюда приобретают такой неповторимый вкус. Таким образом, воздух, регулярно попадая внутрь, позволяет сохранять внутри жар и поддерживать необходимую температуру.
4. Качественный поддон не позволит углям осыпаться на дно корпуса, также регулируя при этом циркуляцию воздуха. Как правильно сделать мангал из металла своими руками по фото, схемам и чертежам, показано на видео ниже.
5. Грамотно расположенные выемки для шампуров дают возможность готовить пищу, располагая ее в разных позициях. Благодаря этому она обжаривается равномерно с каждой стороны и не пригорает.
6. Размер мангала сильно повлияет как на процесс приготовления, так и на результат. От размера будет зависеть количество жара внутри и размер порций.

Чем привлекательны такие кулинарные устройства:

• Простая технология изготовления. Следуя инструкциям, используя готовые чертежи и схемы, можно самостоятельно создать мангал своей мечты в самые короткие сроки, даже если вы новичок в этом.
• Доступные цены на материалы и инструменты. Все можно найти в строительных магазинах за небольшую стоимость.
• Огнеустойчивость. Эти изделия пожаробезопасны за счет использования огнеупорного металла.

  Повышенная огнестойкость материала

• Транспортабельность большинства моделей. Мангал можно разместить в любой удобной локации и переносить несколько раз при необходимости.
• Красота и стиль. Многим по душе и стационарные конструкции, которые часто вмонтированы в жесткое основание. Это массивные изделия с коптильней различных форм, размеров и конфигураций, отличаются длительным сроком службы, стойкостью к подгоранию и деформации. Можно подобрать модель под любой ландшафт и выбрать понравившиеся встроенные декорации. Такой мангал также можно изготовить своими руками из металла по чертежам с фото.
• Электрические изделия. Эту модель стоит рассматривать отдельно. Шампура вращаются автоматически, можно выставлять несколько режимов. При этом роль углей могут играть самонагревающиеся спирали.
• Одноразовое использование. Существуют и такие мангалы, которые рассчитаны лишь на одно применение. Подойдут для любителей ходит в походы.
• Функция копчения. Дополнительной функцией устройств с коптильной является возможность копчения продуктов. Чтобы изготовить такую конструкцию, необходимо сделать крышу и полочки с решеткой. На дно кладутся деревянные сухие ветки, а на решетке располагается пища, которую нужно приготовить. После чего мангал плотно накрывают крышкой, а под ним начинают разводить огонь.
  Веточки начинают тлеть, а продукты коптиться и обжариваться.
• Возможность готовить барбекю. Модели «американское барбекю» также весьма популярны сегодня. Жарить можно на открытом огне, а не на углях. Корпус мангала, как правило, округлой формы, а не привычной прямоугольной.

  Американские барбекю на даче

Где поставить

Металлические приспособления для жарки и копчения можно разместить не во всех местах, существуют требования безопасности и рекомендации для более качественного использования. Профессионалы рекомендуют:

• Нельзя ставить вблизи кустарников и деревьев, так как возможно возгорание.
• Если вы используйте навесы, не выбирайте в качестве материала пластик, текстиль или полиэтилен.
• Мангал, сделанный своими руками из металла, должен стоять во дворе таким образом, чтобы дым от жарки не проникал в окна ближайших домов. Поэтому стоит учитывать направление ветра.
• Организуйте вокруг металлической установки небольшое место для отдыха со столиком и скамейками. Для детей можно установить качели или надувной бассейн.
• Ставьте мангал на каменную поверхность или керамическую плитку. Это не только безопасно, но и удобно в случае осадков.

Какими бывают жаровни по своему виду:

1. Коробка без верхней части. Самое распространенное в использовании.
2. Желоб с округлым днищем.
3. Цилиндрическая форма с верхней частью в виде горловины.
4. Цилиндра, стоящий вертикально, имеющий в середине столб.
5. Дизайнерские исполнения по индивидуальным чертежам.

Как выбрать размер

Габариты металлического устройства очень важны для начинающего мастера. Важно учитывать количество человек в компании или семье для расчета количества мангалов и размеров самой конструкции. Рекомендации по стандартным размерам:

• Желаемая глубина корпуса – от 25 или 30 сантиметров, иначе продукты могут подгореть.
• Бортики должны быть на высоте от 50 до 70 сантиметров от поверхности, также встречаются стационарные модели на расстоянии до 120 сантиметров. Однако многое будет зависеть от роста мастера-повара.
• Стандартный вертикальный мангал, сделанный своими руками из металла по чертежам и фото, должен иметь шампура длиной от 25 до 30 сантиметров.

  Оптимальные размеры разборного прямоугольного мангала

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

• Стальная бочка.
• Обрезки широкой металлической трубы.
• Пустой баллон.
• Бак от стиральной машинки.
• Массивная швейная машинка.
• Кованая столешницы или полочки из металла.

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

1. Прочный металлический лист (из стали).
2. Сварочная установка.
3. Мощная дрель.
4. Углы для стоек или куски арматуры.
5. Хорошо работающая болгарка.

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

• Наносим разметку на металлический лист.
• Вырезаем детали нужного размера.
• При помощи дрели делаем вентиляционные отверстия.
• По верхнему краю обеих самых длинных стенок делаем углубления.
• Для удобства делаем подставку.
• Свариваем все элементы мангала.
• При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
• Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Как изготовить:

• Выбираем длину мангала 65 сантиметров, а ширину 40.
• Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
• Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
• Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
• Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
• Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

• В качестве ножек-подставок можно использовать трубы.
• Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
• Привариваем корпус бочки к ножкам.
• К краям основной части привариваем уголок для создания полки для шампуров.
• Сверху конструкции размещаем сетку для барбекю.
• Прорезаем отверстия в нижней стенке для циркуляции воздуха.
• Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

Мангал из металла своими руками

Вылазка на природу – это всегда масса удовольствия. Свежий воздух в комбинации с вкусной едой, приготовленной над живым огнем, и приятным общением – лучший способ отдохнуть от повседневной рутины. Мангал действительно является главным атрибутом загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако, любителей шашлыка от этого шага останавливает качество предлагаемого ассортиментного ряда. В основном все, выставленные на реализацию модели, выполнены из слишком тонкого материала и первый же «шашлычный сезон» становится для них фатальным.

Готовый мангал из металла

Хотите получить друга на десятилетия – попробуйте пойти другим путем и сделать мангал из металла своими руками. Это отличный способ обзавестись более солидным, а порой даже эксклюзивным вариантом жаровни, которую можно будет, к тому же, полностью адаптировать под свои нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачного участка, а это уже повод познакомиться с видами и процессом производства металлических конструкций для жарки шашлыков поближе.

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

• на традиционные мангалы;

Классический стационарный мангал из металла

• конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

Переносной складной мангал

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

• на толстостенные;

Толстостенный мангал

• тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

«На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле»

Преимущества металлических жаровен очевидны.

1. Они мобильны. Неважно разбирается ли мангал или нет, его можно убирать на зимний период в сарай. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал из металла можно убрать на зимний период

2. Пожаробезопасны. Это гарантировано материалом, использованным на изготовление и самой формой жаровни.

3. Относительно дешевы. Разница в затратах на материалы и работы при установке каменного камина и металлического, весьма существенна.

Мангал из металла легко устанавливается в нужно место

4. Быстро монтируются. На возведение стационарного каменного мангала, с учетом технологически предусмотренных перерывов на застывание фундамента и схватывание раствора, потребуется, как минимум, недели три. На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле.

Мангал из металла на подготовленной площадке

Ценители капитально обустроенных конструкций считают металлические жаровни, мягко говоря, малоэстетичными и невзрачными, но это смотря кто возьмется за работу. Порой из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «очумелые ручки», мы опишем ниже, а сейчас разберемся с последовательностью хода процесса работы над обычным, привычным мангалом.

Как собрать мангал своими руками

Те, кто не понаслышке знаком с металлом, в советах и руководствах нуждаться не будут. Профессионалы соберут конструкцию с закрытыми глазами. А вот новичкам на этом поприще придется несладко. Для того чтобы первый опыт был позитивным, надо подойти к процессу творения основательно и неспешно. Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного прост в декоративном аспекте, но зато, отлично функционирующим. Впоследствии, нажив опыт и усовершенствовав мастерство, можно будет попытаться создать нечто неординарное для жарки шашлыков, но пока ваша цель – «ящик на ножках». К ней и пойдем.

Такой мангал из металла не сложно сделать своими руками

Конструкционные элементы

Для создания мобильного мангала нужно:

1. 4 ножки.

2. 4 прямоугольной формы перфорированные стенки.

3. Днище.

Необходимые детали для мангала из металла

С чем и чем работать

Для того чтобы получить искомые детали и собрать их в функциональную конструкцию, понадобятся:

1. стальной лист;
2. металлический уголок или арматура с гайками и болтами;
3. сварочный аппарат с запасными электродами;
4. ножовка по металлу;
5. болгарка и отрезные круги к ней;
6. дрель.

Для изготовления мангала своими руками необходим сварочный аппарат

Следующим шагом станет создание рабочего проекта. Звучит в нашем случае громко, но наличие чертежа мангала из металла ускорит и облегчит первую сборку своими руками.

Чертим проект

Чертеж стопроцентно удастся и будет более легок к прочтению, если сделать его на листочке, расчерченном клеткой. Обязательно отметьте высоту ножек и параметры самого жарочного ящика. Просчитайте расстояние между направляющими фасками для укладывания шампуров и перфорационными отверстиями.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями 7 – 10 сантиметров. Располагать их правильно в промежутке от 5 до 10 сантиметров от днища жаровни. Длина ножек произвольна.

Проект мангала из металла

Расчет габаритов

Среднюю компанию удовлетворит конструкция на десять шампуров. Шашлык хорош горячим, поэтому следующую порцию вполне можно пожарить пока гости заняты поеданием первой. Чтобы мясо удалось, шампура должны быть правильно уложены над углями. Их нельзя прижимать друг к другу, но и слишком раздвигать в стороны тоже неправильно. Жар не должен тратиться попусту. Это является основными критериями выбора длины жарочной коробки.

На шампур стандартной длины нанизывается 6 – 8 порционных кусочков мяса. Если вы не хотите уменьшать порцию, то делайте ширину короба по длине первых. Увеличивать ширину нет смысла. Изделие приобретет излишнюю громоздкость.

Глубина изготавливаемого своими руками мангала из металла должна быть приближена к проверенным практикой показателям. Мясо, расположенное слишком близко к углям – засушится, чересчур удаленное – не прожарится. Оптимальный уровень расположения шампуров над огнем 30 – 35 см.

Проект мангала на 11 шампуров

Последний параметр мангала – его общая высота. Его выводят под рост «главного повара». Пригласите его на свою «стройплощадку», дайте в руки шампур и попросите сымитировать поворачивание последнего, не наклоняясь и не сгибая спину. Замеряйте расстояние от земли до руки. Вы получили оптимальную высоту своего изделия. Если провести эксперимент невозможно ориентируйтесь на стандартные показатели, которые варьируют от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем жарочный ящик

Насколько хорош будет ваш мангал, напрямую зависит от качества металла и правильности подбора габаритов. Эти два показателя непосредственно повлияют на время приготовления шашлыка и его вкусовые качества. Работа повара может пойти насмарку, если мясо будет готовиться на плохом оборудовании.

Жаровню переносного мангала надо собирать из 2-3 мм металла, с которым работать не так сложно, как с толстой сталью. Тоньше брать листы нецелесообразно, потому как ящик из них моментально прогорит.

Переносной мангал из металла толщиной 2-3 мм.

Выбранный металлический лист нужно «раскроить». Разметка проводится по угольнику. Его использование – залог отсутствия перекосов. Нам предстоит начертить 2 длинных и 2 торцевых боковушки, а также дно. Для вырезания элементов используем болгарку. Важно нарезать детали так, чтобы их края получились ровными.

Раскрой металла для мангала

Теперь настало время заняться перфорацией стенок мангала. Отверстия обеспечивают приток воздуха в жаровню, который нужен для хорошего горения углей. Сверлить их мы будем только по задней и передней стенке. Диаметр отверстий 10-15 мм, шаговое расстояние 5 см.

Перфорация на стенке мангала

Завершающим этапом создания жаровни будут сварочные работы. Их лучше выполнять с напарником, так как самому и удержать детали в правильном положении, и качественно их сварить может быть сложно.

Сварка стыков мангала

«Ставим на ножки»

На ножки можно использовать арматурные пруты, 30-ти мм трубки или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или складным. Для разборных моделей к ножкам приваривают болты. Работать придется ювелирно, чтобы не испортить резьбу.

Арматурные пруты для ножек мангала

По углам днища короба жаровни делаем отверстия. Их диаметр должен быть несколько больше, чем сечение болтов. Над отверстиями с внутренней стороны крепятся гайки. После того как металл остынет от сваривания пробуем поставить конструкцию «на ноги».

Уголки можно прификсировать к основанию жаровни стационарно или сделать подвижный крепеж, чтобы ножки, при необходимости, можно было сложить. В первом варианте используется сварка, во втором – болтовое крепление.

Болтовое крепление стенок для разборного мангала

Если ножки получаются длинными, то их нужно укрепить, попарно соединив перемычками. Последние тоже могут быть цельными или складными (важно для трансформирующихся моделей).

Собираем нестандартный мангал из металла своими руками

Модель из бочки

Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

Оригинальный мангал из бочки

Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:

– дрель;

– металлический уголок;

– сварочный аппарат;

– болгарка.

Проект мангала из бочки

1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.

Разрезание верхней части бочки

2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.

3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.

Мангал из бочки на ножках с крышкой

4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.

Ручка на крышке мангала из бочки

Разборная модель

Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

Схема разборного мангала

Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.

Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.

Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.

Складная модель

Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

Чертеж складного мангала

«Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

Мангал – сундук из металла

Нашли на чердачных просторах «бабушкино наследство» в виде древней швейной машинки, с уже забытым нами, ножным приводом? Не торопитесь отдавать ее в металлолом, ведь ее станина выполнена из чугуна, а значит, может стать великолепной опорной площадкой для жаровни мангала из металла, конструируемого своими руками.

Мангал на основании от швейной машинки

Не дает покоя пытливым умам и идущий от мангала дым. «Почему бы не превратить обычный мангал в паровоз?» – думают они, и усаживаются за проект.

Главной частью такой конструкции может стать ненужный газовый баллон. Сделав площадку машиниста, приварив к баллону колеса и установив на нем трубу – вы реально удивите домочадцев. Трубу желательно делать не бутафорскую, а настоящую, чтобы она служила каналом выхода дыма. В получившемся очаге можно будет не только нажарить шашлычка, но и просто запечь или даже закоптить мясо, а также приготовить еще много «дачных» деликатесов.

Мангал с крышкой из газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старого автомобиля. Дружащий с болгаркой, сваркой и головой автолюбитель сделает это за пару часов. В опустошенный от внутренностей моторный отсек устанавливается жарочный короб с решеткой и все, можно начинать эксплуатацию. Кое-кто сделал такой мангал передвижным, поставив его два колеса и снабдив подвеской и рессорами. Получился великолепный прицеп. Такой мангал из металла, сделанный своими руками, можно брать с собой повсюду, как полевую кухню.

Мангал из передней части автомобиля

Пойдут в ход и автомобильные диски. Они имеют все предпосылки стать прекрасной жаровней без особых усилий с вашей стороны. У них есть круглая форма, уже готовы вентиляционные отверстия, и стенки достаточно толсты, так что огонь прожжет их не скоро. Единственное, чего не хватает конструкции – это днище. Нужно подкорректировать и родные дисковые прорези, которые могут оказаться великоватыми для мелких угольков. Для удобства раскладки шампуров в колесный диск можно интегрировать стальной держатель или просто пользоваться для готовки жарочной решеткой.

Мангал из автомобильных дисков

Заключение

Как видите, собрать мангал из металла своими руками сможет любой, сложного в этом нет ничего. Навыки же – дело наживное. И пусть первый «блин» может получиться комом, но в последующем все выходящее из ваших рук будет вызывать настоящее восхищение, главное, не опускайте их!

Видео

Понравился пост? Поделись с друзьями!

Мангал своими руками: как сделать мангалы из металла. Чертежи, фото, размеры

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Отдых на природе без ароматного мяса или овощей на гриле кажется неполноценным. Владельцы частных и загородных домов устраивают барбекю в любое время года, приготавливая вкусные блюда на мангале. Вы можете купить готовую жаровню или сделать мангал своими руками. На изготовление придется потратить время, но, зато, полученная конструкция будет соответствовать всем Вашим требованиям. Это может быть переносной или стационарный вариант с полочками, подставками, навесом или вытяжкой.

В этой статье мы расскажем, как правильно сделать мангал из готовых деталей или как сварить мангал своими руками, рассмотрев подробную инструкцию по изготовлению, подкрепленную фото и чертежами.

Какие инструменты нужны для изготовления мангала

Изделие должно получится долговечным и практичным, поэтому заранее подберите качественные металлические заготовки и подумайте о размерах мангала. Для изготовления мангала своими руками из металла понадобятся такие инструменты:

• Болгарка и комплект отрезных кругов по металлу, чтобы вырезать заготовку подходящего размера. Вы также можете построить мангал с помощью электролобзика, подобрав к нему специальные полотна.

• Сварочный аппарат понадобиться для надежного соединения заготовок и изготовления стационарного мангала для дачи.

• Дрель используется, чтобы изготовить отверстия, при этом нужно подобрать специальную насадку для сверления металла. Не обойтись без рулетки, а также расходных материалов.

Если Вы не успели обзавестись нужным оборудованием, то на сайте Dnipro-M можете выбрать качественные инструменты по приятным ценам. Это гораздо выгоднее, чем купить готовый мангал. Инструменты и оборудование Dnipro-M прослужит долгие годы, Вы сможете не только изготовить мангал из металла своими руками , но и выполнять строительные и ремонтные работы

Конструкция мангала из металла: стали

Конструкция стандартного мангала очень простая: представляет собой металлический короб и 4 ножки. Но чтобы готовить разнообразные блюда и сделать процесс более комфортным, Вы можете изготовить необычную конструкцию жаровни.

Для любителей летнего отдыха у водоема незаменимым станет разборной мангал, который всегда можно взять с собой.

Дачный мангал с крышей можно использовать в любую погоду. Помимо самой жаровни, конструкция состоит из каркаса, крыши и профильных труб, которые будут держать крышу. Их также можно изготовить в виде полочек, в которые удобно складывать дрова, материалы для розжига или посуду.

Модели со столиком – наиболее практичная конструкция, благодаря которой продукты и посуда всегда остаются под рукой. Это может быть стандартная модель на ножках (в таком случае столик приваривается к мангалу) или каркас в виде стола, внутри которого будет сам мангал.

Мангал с казаном позволяет готовить еще больше блюд и разнообразить стандартное меню. Для начала необходимо изготовить сам казан с крышкой по размеру большой кастрюли. После этого, сваривают основание в виде короба, на которое и устанавливают казан. Простыми словами, казан приваривается поверх мангала, оставив основное место для размещения шампуров или решетки.

При желании, Вы можете соединить все три идеи и создать полноценную зону для барбекю.

Чертежи мангалов из металла

Если вы планируете сделать своими руками стандартный мангал на ножках, предлагаем воспользоваться готовыми фотографиями с чертежами.

Самому сделать мангал и рассчитать размеры под индивидуальную конструкцию, не потратив на подготовку много времени и сил можно с помощью такой схемы мангала из металла.

Простой и понятный чертеж конструкции разборного мангала на дачу, который можно изготовить своими руками представлен ниже.

Также предлагаем рассмотреть несколько других чертежей, чтобы сделать мангал из металла своими руками.

Какие размеры мангала из металла

На начальном этапе особое внимание стоит уделить размерам конструкции. От размера мангала из металла зависит количество готовых блюд и результат самого процесса.

Ширина готового мангала не должна превышать длину шампуров. При слишком широкой конструкции воздух будет прогреваться зря, а дрова гореть дольше. Длина влияет на количество шампуров, которые могут поместиться на мангале. Важно, чтобы расстояние между ними было не менее 8 см. Оптимальная высота стенок – 16 см.

Общая высота конструкции рассчитывается на Ваше усмотрение и должна быть удобной для переворачивания шампуров и приготовления на решетке.

Разборной мангал своими руками пошагово

Как сделать мангал и какие детали Вам понадобятся:

1. Рама – прямоугольная металлическая заготовка из уголков, которая необходима для крепежа ножек. По размеру она должна быть меньше основания. Стандартные габариты: длина – 570 мм, ширина – 230 мм.
2. Для закрепления ножек необходимо прикрепить опорные трубы к раме. В качестве ножек можно использовать водопроводные трубы. Для устойчивости к концам ножек крепят заглушки или круглые металлические заготовки.
3. Дно печи представляет собой металлический лист с выемками для фиксации бортов и круглыми отверстиями для циркуляции воздуха. Основу лучше изготовить из жаростойкой нержавеющей стали, такая конструкция будет долговечной и не деформируется от перегрева.

• Электролобзиком или болгаркой нужно вырезать прямоугольник приблизительно
• 300 на 600 мм.
• Используя дрель, проделайте отверстие, диаметром не более 20 мм.
• По периметру основы, на расстоянии 7 мм, прочертите линию.
• Далее на одинаковом расстоянии по краю и в центре нужно наметить будущие выемки (пазы). Размеры: длина – 20 мм, ширина – 2 мм. Сверлим отверстие диаметром 2,0 мм поближе друг к другу. Соединяем их с помощью электролобзика, а круглым напильником нужно выровнять внутренние края. Получается по три паза с продольных и по два с боковых сторон. Размеры в длину – 20 мм, в ширину – 2 мм.

4. Следующий этап – подготовка продольных (2 шт примерно по 500 мм) и боковых (2 шт по 200 мм) бортика высотой 170 мм. Не забудьте оставить 20 мм для фиксирующих выступов.

• Намечаем будущие борты по левому краю и прикладываем каждый к соответствующему основанию. Напротив пазов нужно сделать метки, получится по два выступа с боковых и по три с продольной стороны.
• С помощью электролобзика нужно вырезать контуры и фиксирующие выступы снизу.
• Выполняем сквозные отверстия в бортиках на одинаковом расстоянии.

Как надежно закрепить бортики?

• Для закрепления понадобятся 4 продольных спицы длиной 300 мм произвольного диаметра и барашковые гайки. Спицы круглого сечения изготавливают из жаростойкого металла. На обоих концах необходимо сделать резьбу.
• Барашковые гайки подбирают под диаметр спицы.
• Спицы крепятся на боковых бортах с помощью сварки. В продольном борте делают два отверстия, которые будут совпадать с выступающими частями спиц.

Сборка мангала

• Каркас соединяем с основанием, продевая болты в основание и уголки каркаса. Для надежности используйте шайбы гравера, а окончательную фиксацию выполните с помощью гайки. Рекомендуем сделать эту часть неразборной.
• На опоры устанавливаем ножки.
• Вставляем бортики в пазы основания, предварительно зафиксировав нижнюю часть бортов. В отверстия в нижней части необходимо вставить металлические шпильки. Если такой способ крепления покажется Вам громоздким – попробуйте выполнить шарнирное соединение бортиков и основания.
• При помощи спиц стяните боковые и продольные борта, наденьте шайбы и барашками стяните продольный борт к боковому. Установите спицы снаружи бортиков. Таким образом, Вы получите дополнительные ручки, а спицы не деформируются под воздействием температуры.
• На дно мангала устанавливаем колосник.

Как правильно сварить мангал своими руками

Перед тем, как сварить мангал, подготовьте такие же детали, как для жаровни ручной сборки. Чтобы правильно сварить мангал, следуйте таким правилам:

• Одинаковые по размеру прямоугольные заготовки привариваются параллельно друг другу. Сварку лучше проводить с внутренней части короба, а чтобы шов получился ровным, используйте проверенное сварочное оборудование.
• Чтобы сварить своими руками качественный мангал, угловые швы усиливают металлическими уголками, благодаря этому конструкция не деформируется от сильного жара. Профили приваривают продольно посередине или в нескольких местах поперек. Для лучшего результата, два профиля можно наложить по диагонали.
• К готовому коробу привариваются ножки. К ним лучше прикрепить металлические круги диаметром примерно 50 мм для устойчивости конструкции.

Стационарный мангал для дачи с крышей и кирпичами

Стационарный мангал – лучшее решение для тех, кто хочет создать красивую уютную зону для отдыха и приготовления барбекю. Прекрасно дополнит садовый ландшафт устройство из кованого металла или кирпича. Такие самодельные мангалы обойдуться гораздо дороже, чем переносные или стандартные металлические жаровни на ножках, однако будут смотреться намного выигрышнее. Не нужно привязываться к определенной модели, дайте волю фантазии и дополните мангал нишами, отверстиями для хранения шампуров или даже раковиной, а украсить его можно с помощью декоративного камня.

подготовка и порядок изготовления, фото, схемы и чертежи

Лето — любимая пора для многих из нас, ведь это время у многих ассоциируется с возможностью искупаться в речке, а также отведать вкусный шашлык. Технология приготовления этого блюда довольно проста: для него используется предварительно замаринованное мясо, которое насаживают на шампуры, представляющие собой острые прутья, которое впоследствии жарят на горячих углях, расположенных на дне мангала. В итоге получаются сочные кусочки с хрустящей корочкой, от которых веет ароматным запахом дымка.

По своему исполнению мангал является ничем иным, как металлической коробкой на ножках, имеющей отверстия, через которое выходит воздух, а также углубления на стенках, которые необходимы для укладывания шампуров.

Виды металлических мангалов

На текущий момент известны 2 разновидности мангалов:

• стационарные;
• переносные.

Стационарные

Первый тип приспособлений получил широкое распространение на загородных участках. Нередко встречаются такие их модификации, которые предусматривают элементы ковки, а также отделку из камня. Есть мангалы, которые размещаются на кирпичном основании. Такой вариант мангала делает его более привлекательным и оригинальным. Некоторые владельцы не ограничиваются одним лишь мангалом и добавляют к нему навес или же самую конструкцию устанавливают прямо в беседку. Такое решение значительно расширяет возможности владельца, поскольку в этом случае он может заниматься приготовлением шашлыков и других вкусных блюд вне зависимости от погодных условий.

Переносные

Простейший вариант мангала выполнен в виде двух стальных рамок, куда укладываются шампуры. Минусом таких мангалов является то, что за один прием можно приготовить лишь небольшое количество порций шашлыка.

Если рассматривать более сложные и, соответственно, более тяжелые модификации этих приспособлений, то в их конструкции могут присутствовать дополнительные элементы в виде выдвижного столика, решеток и регулируемого поддува. Ввиду того что подобный вариант имеет более значительный вес, с его транспортировкой возникают трудности. Поэтому здесь необходимо использовать автомобильный транспорт.

В зависимости от толщины металла, используемого для изготовления мангалов, они могут быть представлены в виде следующих групп:

• тонкостенные;
• толстостенные.

Тонкостенные

Чаще всего именно в тонкостенном варианте выполняются переносные виды мангалов. Используемая в них сталь имеет небольшую толщину, что делает эти приспособления более легковесными. Однако это негативным образом сказывается на сроке службы таких устройств. Тонкостенные модели могут работать на готовых углях, продающихся в магазинах, или тех, которые были предварительно приготовлены на костре. Заниматься приготовлением углей прямо в стальной коробке не рекомендуется, поскольку в результате воздействия высокой температуры случится прогорание стали, и тогда мангал уже нельзя будет использовать по назначению.

Толстостенные

Толстостенное исполнение обычно имеют стационарные модели. Их изготавливают с применением стали, минимальная толщина которой составляет 4 мм. Несмотря на то что они стоят значительно дороже, это компенсируется более продолжительным сроком службы, в чем они превосходят тонкостенные конструкции.

Мангал из бочки

Бочка – не единственное, что потребуется для изготовления мангала своими руками. К числу дополнительных инструментов следует отнести:

• сварочный аппарат;
• болгарка;
• дрель;
• металлические уголки.

Теперь мы подошли к процессу изготовления мангала, который предусматривает проведение следующих этапов:

1. На первом этапе нужно выполнить разметку, ориентируясь на которую при помощи болгарки отрезают верхнюю половину бочки таким образом, чтобы торцы остались нетронутыми. Отрезанная часть в дальнейшем послужит материалом для создания крышки.
2. На основе металлических уголков нами будут изготовлены ножки для мангала. Уголки необходимо разрезать таким образом, чтобы из них получилось 4 одинаковых отрезка, которые затем нужно приварить к торцевой части бочки.
3. Далее нужно измерить длину бочки, после чего отрезают два уголка, имеющих длину, соответствующую ранее рассчитанному расстоянию емкости. Им будет отведена роль опоры для шампуров. На уголках выполняют надрезы, располагая их на расстоянии 4-6 см друг от друга. После этого их нужно приварить на внутреннюю часть бочки.
4. В завершение берем стальные петли и две ручки и привариваем их к крышке. Это обеспечит защиту мангала и углей, если неожиданно начнутся дожди.

Разборный металлический мангал своими руками

Основными элементами конструкции разборного мангала из металла являются следующие:

• четыре ножки;
• четыре прямоугольные стенки с отверстиями;
• дно.

Прежде чем приступить к работе, необходимо создать чертеж и подготовить необходимые материалы.

Для изготовления разборного мангала своими руками нам потребуется:

• металлический лист;
• Стальные уголки или пруты с гайками, которые будут использованы для создания ножек мангала;
• Аппарат для сварки и электроды;
• Дрель;
• Болгарка с отрезными кругами, вместо которой можно использовать ножовку по металлу.

После того как материалы будут подготовлены, приступаем к созданию чертежа, где будут отображены размеры конструкции.

Для большего удобства наносить эскиз приспособления для приготовления шашлыков следует на листы в клетку. В нем необходимо в обязательном порядке отобразить длину ножек, размеры мангала, а также расстояние между отверстиями на стенках и направляющими фасками для шампуров. Количество фасок должно быть 8 штук. При выборе места для отверстий, которые будут обеспечивать вентиляцию, необходимо исходить из расстояния 7-10 см. В то же время нужно позаботиться о том, чтобы они находились на высоте 5-10 см от дна мангала. При расчете длины ножек особых правил нет, поэтому для них можно выбрать любые размеры.

Порядок работы

• Берем металлический лист и наносим на него разметку стенок и дна мангала. Оптимальной будет считаться толщина металла, равная 1,5-2 мм. Не страшно, если она окажется больше, поскольку это только продлит срок службы конструкции и создаст благоприятные условия для хорошего прогрева углей и пищи.
• Ориентируясь на разметку, начинаем разрезать металл, используя болгарку или ножовку по металлу.
• Затем, используя дрель, делаем отверстия на стенке.
• На следующем этапе нужно сделать надрезы на верхних кромках стенок мангала при помощи болгарки или ножовки.
• Теперь нужно соединить дно и стенки конструкции при помощи сварки.
• Для изготовления ножек нужно заострить металлические уголки с одной стороны – это делается путем срезания части металла в наклонном положении. Таким образом мы добьемся того, что мангал сможет легче войти в землю.
• Завершающим этапом является соединение уголков и металлического короба с помощью сварки.

Если в качестве материала для изготовления ножек вы используете металлические прутья, то к углам днища мангала придется приварить четыре одинаковых по размеру гайки, при этом их нужно разделить на четыре равные части, к каждой из которых придется сделать резьбу. В итоге наша конструкция приобретет разборные ножки, которые в любой момент можно будет снять.

Также можно предложить еще одну идею по изготовлению разборных ножек: для этого потребуются металлические уголки, где делают отверстия для болтов, которыми они будут фиксироваться к коробу конструкции. После использования мангала их будет довольно просто открутить и сложить. Однако прежде чем разобрать конструкцию, придется дождаться, пока металл полностью остынет.

Если вы решили создать мангал с довольно длинными ножками, то нелишним будет добавить между ними металлические перемычки, что повысит устойчивость конструкции. Если вы добавите к нему крышу, то она защитит ее от дождя.

Разборный мангал из металла своими руками

Для изготовления разборного мангала из металла своими руками потребуются практически те же самые инструменты, однако к сварочному аппарату это не относится. Полный список инструментов выглядит следующим образом:

• Дрель;
• Сверла;
• Ножовка по металлу или болгарка с отрезными дисками;
• Болты и гайки;
• Лист стали, имеющий толщину 1,5-2 мм;
• Металлические уголки для изготовления ножек;
• Рулетка.

Начинается процесс изготовления нашего мангала своими руками аналогичным образом, что и в случае создания неразборного мангала: необходимо выполнить чертеж и вырезать элементы мангала из металлического листа. Однако здесь имеется одна особенность. К элементам конструкции необходимо добавить 3-4 см, которые пойдут на стыки.

По бокам и с торцов конструкции нужно выполнить небольшие надрезы, после чего листы нужно согнуть таким образом, чтобы в дальнейшем можно было выполнить стыковку углов и укладку дна.

Дополнительно на боковых кромках нужно сделать отверстия под шурупы, что в дальнейшем позволит увеличить прочность соединения деталей, когда будет готовиться пища.

Для изготовления ножек потребуются заостренные уголки, при этом в стенках необходимо сделать отверстия, чтобы можно было скрепить стенки мангала с ножками при помощи болтов.

Складной металлический мангал

Чтобы зафиксировать стенки в необходимом положении, на верхней части стенок нужно предусмотреть металлические крючки, которые крепят туда при помощи сварки. Одним из достоинств подобного варианта мангала является простота при транспортировке.

Заключение

Мангал на даче многими воспринимается как обязательный элемент, без которого невозможно представить летний отдых. При этом необязательно покупать готовый, поскольку каждый владелец может изготовить его своими руками любых размеров. Для этого понадобятся достаточно доступные инструменты и материалы. Учитывая, что имеется множество схем изготовления подобного приспособления с крышей и без, каждый может подобрать для себя оптимальный вариант. Если в точности следовать технологии изготовления мангала своими руками, то можно получить вполне надежное приспособление для приготовления шашлыка, которое будет на протяжении долгого времени служить вам безотказно.

Мангал из кирпича своими руками +фото, схемы

Кирпичный мангал – это необходимый атрибут дачного дома, на нем можно готовить вкусную здоровую пищу с ароматным дымком. Да что тут говорить! Даже самое обычное мясное, рыбное и овощное блюдо не сравнится с той едой, которая готовится на обычной варочной панели.

Расположение

Что касается места расположения мангала, то его нужно строить так, чтобы  ветер относил дым от дома в сторону пустыря.

Гармонично смотрится мангал рядом с беседкой – это очень удобно. Таким образом можно без отрыва от застолья наблюдать за процессом приготовления пищи.

Технология строительства

Чертеж кирпичного мангала

Первый этап – это создание проекта и выбор места, а также закупка необходимых для строительства материалов.

Второй этап – строительство мангала. Прежде чем приступить к строительным работам, необходимо приготовить строительный инвентарь, вспомогательное оборудование, необходимый материал и набраться терпения и внимательности, так как потребуется читать схему.

Итак, начнем с комплектации строительного материала. Вам потребуется огнеупорный кирпич, деревянные элементы для обрешетки, клей на основе цемента для декоративной термостойкой плитки, песок, цемент, гравий, бутовый камень. Куски черепицы и сетка из арматуры, листовая фанера. Ну и, конечно же, вы не обойдетесь без бетономешалки, ведер, совковой и штыковой лопат, молотка и строительного уровня.

Фундамент

Углубление под фундамент

Когда будут окончены подготовительные работы и собран весь необходимый инвентарь, приступаем к устройству фундамента – это основа надземной конструкции. Чем качественнее будет сложен фундамент, тем долговечнее будет конструкция.

Фундамент для кирпичного мангала

Фундамент для мангала будет устраиваться на глубине 50-60 см и не глубже. Для него нужно будет вырыть траншею и создать песчаную подушку – это будет 1 слой фундамента.

Поверх песчаной подушки укладывается сетка из арматуры в 10 мм и устраивается опалубка. Опалубка формируется из листовой фанеры и заливается бетонным раствором. Через 48 часов, когда бетонная опалубка схватится, можно приступать к устройству гидроизоляционного слоя. Гидроизоляционный слой можно создать при помощи обычной пленки или листового рубероида.

Цоколь мангала

Строительство цоколя

Цоколь мангала может быть любым, все зависит от ваших финансовых возможностей и предпочтений.

Простая конструкция цоколя состоит из отсека для дров, отсека для приготовления мяса и отсека для резки. Если вы любитель шашлыка, то в таком случае конструкция мангала более сложная и устраивается она стационарно. В данном случае, когда у вас нет особых навыков, можно поэкспериментировать на примитивной конструкции.

1. Высота цоколя, а точнее высота от пола до варочной поверхности должна подбираться под человека, который будет готовить, она должна достигать уровня чуть выше пояса, так чтобы удобно было работать над огнем руками.
2. Ширина не должна превышать 35 см.
3. Длина не должна быть более 1 метра.
4. Глубина должна равняться 12 см.

Правильно строим мангал

Приготовьте цементный раствор с добавлением специальных жаростойких заполнителей, уровень и кирпич и приступайте к укладке первого ряда цоколя. Выровняв первый ряд по уровню, приступайте к кладке второго ряда, уводя стыковые швы в сторону. Кладка сплошных рядов производиться до уровня, где будет находиться очаг.

Очаг устраивается по технологии фундамента. Единственное отличие в том, что опалубка будет сооружаться во внутренней части цоколя. Боковые части цоколя заливаются с выступами, они будут служить пазами для решетки.

Пазы должны заливаться на различных уровнях, чтобы была возможность контролировать уровень жара.

Далее возводятся ветровые стены, и укладывается труба мангала. Труба – это тяжелый элемент, соответственно ее необходимо устанавливать на опорные колонны. Нижняя часть трубы должна быть шире, нежели верхняя часть. Верхняя часть трубы укладывается из четырех кирпичей и закрывается жаропрочной сталью.

Но, если нет желания возводить трубу из кирпича, то можно воспользоваться металлической трубой. В таком случае можно создать интересный дизайн мангала, сочетая несколько видов материала в единой конструкции.

Мангал с крышей

Чтобы атмосферные осадки не попадали в очаг и не разрушали конструкцию, необходимо сделать крышу над мангалом.

Облицованный мангал с навесом

Так же можно построить навес, который может быть разной конструкции. Его устанавливают на монолитную стену, стойки из камня или металлические опоры. Козырек необходимо сооружать из жаропрочного железа, а внешнюю часть укрывать гидроизоляционным слоем.

Можно приступать к декоративной отделке. Идеальный вариантом будет клинкерная плитка, кованые элементы и чугун. Не обделяйте вниманием и площадку, она также должна гармонировать с конструкцией мангала.

Схемы и чертежи

Беседка с мангалом

Мангал барбекю

Материалы и инструмент для строительства

Схема барбекю

Порядовка кирпичного мангала

Порядовка углового мангала

Видео: строительство простого мангала

Фото

Схема фундамента мангала

Мангал с зольником

Мангал с конфоркой

Мангальный комплекс

Кирпичный мангал с мойкой и столом

Мангал своими руками из металла: фото, чертежи, изготовление

Шашлык, приготовленный на природе – вкуснейшее блюдо. При желании его можно пожарить и на камнях, но куда удобнее пользоваться железным мангалом – мясо не пригорает, а угли потихоньку раздувает воздух, поступающий сквозь специальные отверстия. Благодаря высокому расположению жаровни над ней не нужно наклоняться или сидеть рядом на корточках в процессе готовки. Если вы еще не обзавелись этим полезным приспособлением, то из данной статьи сможете узнать, как сделать мангал из листового металла своими руками, чтобы не покупать его в готовом виде.

Схемы и размеры мангалов

Самодельные приспособления для жарки шашлыков делятся на 2 группы – стационарные и разборные. Первые делаются для домашнего либо дачного пользования и отличаются более массивной конструкцией, вторые — это облегченные складные модели для выездных пикников.

Металлические шашлычницы, устанавливаемые во дворе дома, бывают нескольких разновидностей:

• простой уличный мангал открытого типа на ножках;
• многофункциональное приспособление, включающее барбекю, печь, плиту под казан и даже коптильню;
• садовые варианты, оборудованные крышей, а иногда и естественной вытяжкой.

Многофункциональный мангал

Справка. При изготовлении барбекюшниц некоторые мастера — умельцы не только совмещают их с различными печками, но и ставят над жаровней вертел с электроприводом, что показано ниже на чертеже. Благодаря этому готовка птицы происходит в автоматическом режиме, как на промышленном гриле.

Походные конструкции бывают двух видов – разборные и раскладные. Разница между ними заключается в компактности и весе. В первом случае мангал делается со съемными ножками и разбирающимся корпусом, чтобы он легко помещался в автомобильный багажник. Устройство шашлычниц второго типа позволяет складывать их в виде чемодана или дипломата для ручной переноски. Образец такой оригинальной самоделки изображен на фото.

Следующий шаг после выбора конструкции – прорисовка эскиза и определение размеров сооружения. Чтобы мангал, сделанный своими руками, был удобен в пользовании и достаточно вместителен, учтите следующие моменты:

1. Ширину изделия подбирайте по длине имеющихся шампуров, обычно она лежит в пределах 250—400 мм. Если шампуров еще нет, то стационарную версию предусмотрите максимально широкой, а переносную модель лучше сделать небольшой.
2. Прикиньте, сколько порций шашлыка придется готовить одновременно и посчитайте длину жаровни, соблюдая условие: расстояние между шампурами должно быть не меньше 60 мм.
3. Высоту самодельного мангала подбирайте под свой рост для удобства жарки и вращения шампуров.

Совет. Чтобы правильно изготовить барбекюшницу с навесом из металла, при выборе размеров стоит позаботиться об устойчивости конструкции. Нежелательно проектировать жаровню слишком узкой и длинной, разве что вы заделаете подставку в бетон. Проекты красивых мангалов с крышей, сделанной из кованых элементов, представлены на фото.

Если планируется построить беседку, где впоследствии разместится шашлычница, то нужно предусмотреть вытяжку с дымоходной трубой и выдержать расстояние 1 м от топки до деревянных конструкций.

Подготовка материалов

В зависимости от назначения и дизайна мангала для изготовления применяется листовое железо различной толщины:

• дворовые жаровни, постоянно находящиеся на улице, принято строить из обычной стали толщиной от 2 до 3 мм;
• для сборной конструкции, рассчитанной на перевозку, лучше взять металл не более 1,5 мм;
• изделия, складывающиеся в чемодан или дипломат, нужно собирать из нержавейки 0,8—1 мм в толщину.

Придомовой мангал также можно сделать из старого газового баллона либо 200-литровой бочки. Вы получаете готовую топку круглой формы, где остается вырезать крышку, поставить дверцу и приварить дымоходную трубу, чтобы шашлычница одновременно служила коптильней. Как реализовано это необычное решение, смотрите на фото:

Ножки сооружения изготавливаются из любых подручных средств – профильных и круглых труб, уголков и швеллеров. Требование к ним одно: опоры должны обеспечивать устойчивость сооружения.

Простая стационарная модель – порядок сборки

Как правило, дворовой мангал делается своими руками из металла, соединяемого сваркой. Сначала листы железа нужно разметить и порезать на заготовки в соответствии с чертежом. Для дальнейших действий мы предлагаем такую пошаговую инструкцию:

1. Возьмите заготовки боковых стенок и просверлите в них по 5 отверстий диаметром 15 мм на высоте 8 см от дна.
2. Теперь нужно сварить металлический короб – будущую жаровню. Двойное днище можно сформировать двумя способами: приварить над боковыми отверстиями перфорированный стальной лист либо поставить сетку и заложить дно керамическим полнотелым кирпичом.
3. Сварите раму с поперечинами между ножками и прикрепите ее к готовой топке.
4. Для установки и прокручивания шампуров прорежьте в торцах боковых стенок пазы с интервалом не меньше 6 см.
5. На торцевых стенках закрепите ручки для переноски.

Важный момент. Правильное наложение сварных швов – снаружи, а не внутри топливника, чтобы они не прогорели. Так изделие прослужит дольше.

Если для изготовления барбекю используется пропановый баллон или бочка, то в ней необходимо вырезать крышку и поставить внутрь сетку. Последнюю можно купить либо сварить самому из стальной проволоки. Крышку сделайте откидной, прикрепив ее на петлях. Когда нужно сделать коптильню, то вместо полукруглого днища баллона приваривается железный диск с проемом для дверцы, а с другой стороны устраивается дымоход. Подробнее об изготовлении мангала в домашних условиях рассказано на видео:

По завершении сборочных работ облагородьте внешний вид изделия, покрасив его жаростойкой эмалью серии КО или специальной краской из аэрозольного баллончика.

Разборный мангал из металла

Изготовление разбираемой конструкции выполняется в том же порядке, что и сварная жаровня, но с некоторыми отличиями:

1. Раскрой металлических деталей делается с запасом на изгибы по краям, с помощью которых стенки прикрепляются друг к другу на болтах.
2. Торцы каждого элемента нужно согнуть под углом 90° и просверлить в них отверстия.
3. Крепление ножек к корпусу тоже производится на болтах.

Совет. При сборке проследите, чтобы гайка и часть резьбы находилась снаружи, а головка болта – внутри топливника, как изображено на чертеже.

Есть более простой вариант стыковки деталей без резьбовых соединений. Элементами крепления служат сами ножки из профильных труб с продольными вырезами. Согнутые торцы стенок вставляются в эти прорези, а дно просто укладывается на изгибы. Суть идеи показана в очередном видео:

Мангал в виде дипломата изготовить несколько сложнее. Работать придется с нержавеющей сталью, которую тяжелее сверлить и гнуть. Обычное железо применять не стоит, лист толщиной 0,8 мм прогорит довольно быстро, а более толстая сталь сделает чемодан слишком тяжелым. Вторая сложность, заметная на сборочном чертеже – это монтаж петель на боковые стенки, чтобы они складывались внутрь. Торцевые борта просто привариваются к днищу, а ножки вставляются в специальные гнезда.

Заключение

Для мастеровитого хозяина изготовление мангала из металла не является проблемой. Даже при отсутствии сварки и навыков работы с ней стационарную шашлычницу можно скрутить болтами. Главное – не ошибиться с размерами изделия и не сделать его слишком маленьким. При наличии времени и желания вы можете расширить функциональность мангала – приварить полочки для дров и нанизывания мяса, а также смастерить навес, чтобы вас не накрыл случайный дождик.

Металлический мангал — шаг за шагом | Своими руками

Прошлой весной друг попросил сделать ему мангал, имея немалый опыт в этом деле, решил прислать товарища и сварил ему универсальную конструкцию. Его можно не только обжарить с шашлыком или шашлыком, но и приготовить мясо, а также приготовить вкусную рыбу.

Из листового металла толщиной 3 мм вырезаем все детали конструкции. Прямоугольное основание мангала 150х45х20 размером 1х45х45 см (длина, ширина, высота) сварил вместе с печью для казана (фото 50) размером 2x3xXNUMX.В нижней части последнего вырезал отверстие для тяги (фото XNUMX), и приварил к стенам два уровня стоек (устанавливаю на них поддон для углей) (фото XNUMX)

Желоб мангала разделен на две части металлическими вставками, выступающими снизу на 100 мм, по всей длине ящика к стенкам приварены опорные рейки из квадрата сечением 10 × 10 мм (фото 4) и разместил на них съемные вкладыши (поддоны) (фото 5)

Отдельно собрал курительный шкаф, установил на него дверцу и добавил накладку из декоративной планки (фото 6) (можно сделать самому или заказать в кузнице).Сверху установили патрубок с демпфером для регулировки тяги. Загрунтовал и покрасил ящик термостойким покрытием.

К одной стороне мангала на петлях прикреплены полукруглые крышки (фото 7), изготовленные из металлической трубы d 45 см.

Из профильной трубы сечением 60 × 40 мм сварен несущий каркас-навес для мангала. Закрепил на нем цоколь с топкой, приварил к нему коптильню. Мангал украсили декоративными накладками и покрасили все (основание, духовку и каркас) термостойким покрытием.Сделал мангал.

По размерам топки была сделана съемная подставка с проемом для установки казана, а снизу подключена воздушная турбина (фото 8) для продувки горячим воздухом по конструкции. При его включении можно одновременно пользоваться коптильней, мангалом и духовкой (но все крышки и дверцы должны быть плотно закрыты).

Для более удобного и быстрого приготовления шашлыка можно сделать (см. Рисунок на стр. 13) и установить на мангал механический зубчатый редуктор с электроприводом для автоматического вращения шампуров (фото 9)

Читайте также: Мангал-мангал-коптильня своими руками

Металлический мангал — шаг за шагом

Смотрите также: Мангал своими руками — мастер-класс

Ростер своими руками — чертеж

Примечание: Тандыр-мангал подземный из кирпича своими руками

© Автор: Александр Мамонов, г. Шахты Ростовской области.Фото автора

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

создание подходящего и стационарного варианта (83 фото идеи)

Простая марка металла.Мангал своими руками: создание подходящего и стационарного варианта (83 фото идеи)

Шашлык, приготовленный на природе — вкусное блюдо. При желании его можно провалить на камнях, но гораздо удобнее использовать Железный мангал — мясо не горит, а угли медленно надувают воздух, проходя через специальные отверстия. Благодаря высокому расположению мангала над ним в процессе готовки не нужно наклоняться или сидеть рядом на корточках. Если вы еще не приобрели это полезное приспособление, то из этой статьи сможете узнать, как сделать мангал из листового металла своими руками, чтобы не покупать его в готовом виде.

Схемы и размеры мангалов

Самодельные приспособления для жарки шашлыка делятся на 2 группы — стационарные и разборные. Первые созданы для дома или дачи и отличаются более массивной конструкцией, вторые — это легкие складные модели для полевых пикников.

Шампуры металлические, установленные во дворе дома, бывают нескольких разновидностей:

• мангал простой уличный открытого типа на ножках;
• многофункциональный прибор, в том числе мангал, духовка, плита под Казань и даже коптильня;
• вариантов сада оборудованы крышей, а иногда и естественной вытяжкой.

Многофункциональный мангал

Ссылка. При изготовлении мангалов некоторые мастера умельцы не только совмещают их с разными плитами, но и ставят над вертелом с электроприводом, что показано ниже на чертеже. Благодаря этому приготовление птицы происходит в автоматическом режиме, как на промышленном гриле.

Походные конструкции бывают двух видов — разборные и разборные. Разница между ними заключается в компактности и весе.В первом случае мангал выполнен со съемными ножками и разборным корпусом, чтобы его можно было легко разместить в багажнике автомобиля. Устройство кебаров второго типа позволяет складывать их в виде чемодана или дипломата для ручной переноски. Образец такой оригинальной самоделки изображен на фото.

Следующим шагом после выбора конструкции является нанесение эскиза и определение размеров конструкции. Чтобы мангал, сделанный своими руками, был удобен в использовании и достаточно просторен с учетом следующих моментов:

1. Ширину изделия подбирайте по длине имеющихся шампуров, обычно она лежит в пределах 250-400 мм.Если шампуня нет, то стационарный вариант является наиболее распространенным, а переносной лучше делать небольшую.
2. Посчитайте, сколько порций шашлыка нужно будет приготовить одновременно, и рассчитайте длину фланца, соблюдая условие: расстояние между шампурами должно быть не менее 60 мм.
3. Высота самодельного мангаала, подобранного для удобства жарки и вращения шампуров.

Совет. Чтобы правильно сделать мангал с металлическим навесом, при выборе размеров стоит позаботиться об устойчивости конструкции.Нежелательно проектировать мангал слишком узким и длинным, разве что вы делаете подставку из бетона. На фото представлены проекты красивого мангала с крышей из кованых элементов.

Если там, где в дальнейшем будет располагаться мангал, планируется построить беседку, то необходимо предусмотреть вытяжку с дымоходной трубой и выдержать расстояние 1 м от топки до деревянных конструкций.

Подготовка материалов

В зависимости от назначения и дизайна манги для изготовления используется листовое железо различной толщины:

• Двор, постоянно на улице, принято строить из обычной стали толщиной от 2 до 3 мм;
• для сборной конструкции, предназначенной для транспортировки, лучше брать металл не более 1.5 мм;
• изделий, складывающихся в чемодан или дипломат, необходимо собирать из нержавейки толщиной 0,8–1 мм.

Местный мангал также можно сделать из старого газового баллона или 200-литровой бочки. У вас получится готовая круглая форма, где остается разрезать крышку, поставить дверцу и поприветствовать трубу дымохода, чтобы мангал одновременно служил копчению. Как реализовано необычное решение, Смотрите на фото:

Ножки сооружений изготавливаются из любых представленных материалов — профильных и круглых труб, уголков и мелков.Требование к ним одно: опоры должны обеспечивать устойчивость конструкции.

Простая стационарная модель — заказ на сборку

Как правило, двор делают своими руками из металла, соединенного сваркой. Сначала нужно разместить железные листы и вырезать на заготовках по чертежу. Для дальнейших действий предлагаем такую ​​пошаговую инструкцию:

1. Возьмите заготовки боковых стенок и просверлите в них 5 отверстий диаметром 15 мм на высоте 8 см от низа.
2. Теперь нужно приготовить металлический ящик — будущий мангал. Двойное дно можно сформировать двумя способами: приварить боковые проемы перфорированным стальным листом или поставить сетку и выложить дно керамическим натяжным кирпичом.
3. Привариваем каркас с перемычками между ножками и прикрепляем к готовой топке.
4. Для установки и прокрутки шампуров проложите торцы боковых стенок паза с интервалом не менее 6 см.
5. На торцевых стенках закрепите ручки для переноски.

Важный момент. Правильная выставка сварных швов — снаружи, а не внутри топлива, чтобы они не нагнетались. Так изделие прослужит дольше.

Если для изготовления мангала используется баллон из пропагана или бочка, то в нем нужно разрезать крышку и положить внутрь сетку. Последние вы можете купить либо сварку из самой стальной проволоки. Сделайте складной чехол, прикрепив его на петлю. Когда нужно сделать копчение, то вместо полукруглого дна баллона приваривается железный диск с проемом для дверцы, а с другой стороны устраивается дымоход.Подробнее об изготовлении мангала в домашних условиях рассказано на видео:

По окончании монтажных работ задерживает внешний вид изделия, окрашивая его термостойкой эмалью серии КО или специальной краской из аэрозольного баллона.

Металлический патрубок

Изготовление конструкции в разобранном виде производится по той же схеме, что и сварной рев, но с некоторыми отличиями:

1. Режущие металлические детали выполнены с запасом загибов по краям, при помощи которых стенки крепятся друг к другу на болтах.
2. Концы каждого элемента необходимо загнуть под углом 90 ° и просверлить в них отверстия.
3. Крепление ножек к корпусу также производится на болтах.

Совет. При сборке убедитесь, что гайка и часть резьбы находятся снаружи, а головка болта находится внутри топлива, как показано на чертеже.

Существует более простой вариант стыковки деталей без резьбовых соединений. Элементами крепления служат ножки из профильных труб с продольными разрезами.В эти прорези вставляются загнутые концы стенок, а дно просто укладывается на загибы. Суть идеи показана в следующем видео:

Мангал в виде дипломата несколько сложнее. Приходится работать с нержавеющей сталью, которую тяжелее сверлить и гнуть. Обычное железо использовать не стоит, лист толщиной 0,8 мм достаточно быстро нагреется, а молотильная сталь сделает чемодан слишком тяжелым. Вторая сложность, заметная на сборочном чертеже, — это установка петель на боковые стенки так, чтобы они составляли внутреннюю часть.К низу просто привариваются торцевые доски, а ножки вставляются в специальные гнезда.

Заключение

Для искусного хозяина изготовление металлического мантала не проблема. Даже при отсутствии сварки и навыков работы с ним стационарный мангал можно скрутить на болтах. Главное, не ошибиться с размером изделия и не сделать его слишком маленьким. При наличии времени и желания вы можете расширить функциональные возможности мангалы — подготовить полки для дров и раскатки мяса, а также сделать шанс накрыть случайный дождь.

Связанные записи:

Без сомнения, рецепты приготовления мяса, рыбного филе и овощей на раскаленных углях заслуженно считаются самыми удачными с точки зрения получения самого яркого вкуса и гастрономических изысков. В процессе приготовления придется работать открытым огнем и раскаленным металлом. От того, насколько удобно и комфортно повару при работе на мангале или мангале, зависит половина успеха в приготовлении блюда.

Поэтому в большинстве своем ценители шашлыка предпочитают делать жарки и печи своими руками, исходя из своих представлений о конструкции и технологическом процессе.

Какой должна быть мангал или печь для барбекю

Подходов к выбору конструкции печи барбекю всего несколько:

• Спешите интересную идею друзья, знакомые, люди умеющие строить и делать печи из металла своими руками Руки;
• Придумайте и соберите из металла свой эксклюзивный рев для барбекю, максимально удобный с вашей точки зрения;
• Скопируйте руками понравившуюся конструкцию мангала по фото из металла известного производителя, попробуйте улучшить и придумайте сами.

Важно! В любом случае, копировать и брать за основу можно только реальные дизайны, а не дизайнерские «поисковики». Как бы красиво и красиво ни выглядели эффектные и замысловатые печи-барбекю, их практичность все же стоит проверить и доказать.

Металл идеален для всевозможных печей, грилей, жаровни. Конструкция из стали или чугуна быстро нагревается, что позволяет не терять тепло при нагревании кирпичного или каменного корпуса. Металлическую печь можно сделать мобильной, переносной, а при необходимости даже мобильной складной.

Требования к металлоконструкциям мангала барбекю

Варианты и схемы, всякие металлические мангалы существуют в довольно большом количестве, не все они одинаково удобны и безопасны. Чтобы не получилось писать и слепо не копировать чужие ошибки, вам нужно будет учесть следующее:

1. Мангал, как и мангал, относится к топкам с открытой камерой сгорания, куранты и трубы для развала продукта крайне редкий.Но если у вас все же есть желание дополнить легкую конструкцию печи высокой вытяжкой, как на фото, потребуется дополнительно предусмотреть приспособление к грунту или основанию. Иначе не избежать опрокидывания;
2. Для изготовления мы используем металлические листы и металлический профиль толщиной не менее 1,5-2 мм. Более тонкий металл при многократном нагреве деформируется и обжигается;
3. Не вся шашлык может эффективно сжигать уголь и древесный брикет, поэтому при выборе чертежа будущей металлической печи стоит подумать, как правильно поддерживать температуру и удерживать отложения угля.

Совет! Не стоит покупать или пытаться копировать модели барбекю — печи, украшенные большим количеством резных и сварных декоративных деталей из металла.

Как бы ни старался повар аккуратно работать с плитой, в процессе варки на металлическую поверхность налипает слой копоти и жира, которые нужно будет очистить и удалить своими руками. К тому же действительно удачные конструкции редко изготавливаются в «подарочном» дизайне, это скорее правило, чем исключение.

Как выбрать шашлык для запекания

Большинство людей рассматривают Барбекю Барбекю и Барбекю Барбекю и оборудование, и принцип работы. В большинстве случаев для самодельных конструкций Металл — абсолютно справедливое утверждение. Мастера особо не придают значения тонкостям мангала, тогда как для настоящих ценителей и почитателей все нюансы и секреты «брендовых» конструкций крайне важны.

Чем младенческая печь отличается от мангала-бокса

Принципиальных отличий два.

Во-первых, несмотря на схожий принцип работы и общее устройство, Мангал, Мангал, мангал в работе топочная часть. Соответственно выделяющееся тепло по-разному воздействует на приготовленное мясо или рыбу, получается различный конечный эффект. В Мангале продукты нагреваются дровами и частично нагреваются углями. В мангале основной нагрев и подготовка происходит за счет излучения, так как поток воздуха к горящей поверхности организован намного слабее и направляется во внутреннюю часть.

Во-вторых, в барбекю процесс нагрева продукта значительно мягче, основная часть тепла уходит на нагрев металла, угля, а использование решетки позволяет холодному воздуху в контекст и на одновременно охладите прожаренную поверхность. Что это значит для процесса приготовления, может изложить только повар, специализирующийся на запекании мясных и рыбных блюд. Влага и жир остаются внутри изделия и не изнашиваются с дымоходом горячего газа. Для шашлыка приготовление сочного стейка на металлической сетке не представляет особой сложности, на гриле для получения подобного результата продукт нужно будет завернуть в металлическую фольгу.

Классический мангал для барбекю предполагает наличие металлической чаши, в которую заложен древесный уголь. В старых вариантах мангала вместо угля использовались обычные дрова, которые горели в цистернах из металла и горели до состояния угля. Как только объем горящего угля заполнился металлической тарой К краям, устанавливалась металлическая решетка или просто несколько стальных стержней, и начинался процесс варки.

Чтобы получить аналогичный эффект в мангале, шашлык с мясом надо постоянно переворачивать и очень стараться не разрезать непомерно высокий продукт, а при этом тщательно это делать.

Мангал строительный мангал

Классическое устройство барбекю подразумевает использование круглой чаши из металла или камня, над которой устанавливается решетка, лучше выбрать никелированную, но можно и обычную, приготовленную из толстой стали. провод. Современные конструкции мангала Wharken из металла, как на фото, имеют в нижней части казана специальные нагревательные стаканы.

Воздух, протекающий через стекло, сжигает часть угля, после чего продукты сгорания проходят через стенки металла и удаляются наружу.Таким образом, вы можете сэкономить высокотемпературные угли и контейнеры без утомительного вспенивания металла металлом, как в случае с грилем.

В металлическом мангале нет мелочей, каждый элемент конструкции служит своей цели. Прежде чем выбирать чертежи мангала к конструкции своими руками, обратите внимание на две основные особенности металлической конструкции:

1. При строительстве переправы металлическая сетка должна иметь регулируемую высоту установки, от самое верхнее положение на уровне отсечки казана, самое низкое — на 4-5 см ниже края емкости;
2. Знатоки и ценители барбекю советуют оборудовать потолочную емкость съемным защитным бортиком, закрывающим подветренную часть очага, что позволяет избежать попадания брызг жира, дыма и угля на оружие и одежду;
3. Горячая латунь для барбекю должна быть в первую очередь безопасной, поэтому чем тверже и устойчивее выдерживает горячий уголь, тем меньше шансов получить ожоги.

К сведению! Во избежание ожогов боковые поверхности мангалов прямоугольной формы часто облицовывают металлическими экранами.

В эксклюзивных вариантах конструкция печи устанавливается на стальном или керамическом основании, закрепленном на земле. У мобильных и переносных конструкций опоры печи закрепляют на земле специальными металлическими колышками.

Проекты Строительство печи для барбекю из металла

Изготовление мангала из металла технически мало чем отличается от постройки манги, газового гриля или коптильни.Успех мероприятия зависит только от вашего умения работать с листовым металлом, главное, насколько удачно был выбран проект будущей печи для барбекю.

В классическом виде с круглой чашей мангала из металла они встречаются довольно редко, что является причиной сложности и дороговизны изготовления емкости под уголь. Среди самодельных конструкций чаще всего встречаются универсальные варианты, включающие элементы манги, мангала и барбекю.

Самодельный мангал мангал с мангалом в одном устройстве

Конструктивно такая система представляет собой четырехугольный ящик, приготовленный из листового металла.Такую конструкцию можно хранить в разобранном виде, при необходимости собрать и установить дома или на пикнике. Особенностью такого мангала-мангала из металла является:

• Необычная, ломаная форма корпуса дает возможность эффективно использовать угли, не допуская образования «дырок» и рогов в слое пригоревших дров;
• Дно мангала имеет двойное дно, что позволяет поддерживать стабильную температуру теплового слоя, без риска разбудить уголь на земле или ногах повара;
• Форма и способ крепления съемных опор гарантируют высокую устойчивость конструкции в любых ситуациях и на любом грунте.

К сведению! Уменьшенную схему самодельного мангала из металла можно считать лучшей из имеющихся в сети.

Чтобы правильно использовать все возможности мангала, помимо самой печи, необходимо будет сделать комплект из нескольких съемных решеток, дающих возможность жарить продукты на разной высоте на раскаленном угле.

Конструкция мангала из металла собирается с приваркой боковых стенок и углового крепления заранее и размер боковых стенок.

По углам нижней части приварены крепления для опор. Дно мангала выполняется сплошным, без отверстий. Снизу укладывается перфорированная ложно. Подача воздуха осуществляется через боковую прорезь и отверстия в фальшполе.

Перекрывая зазор, можно добиться необходимой теплоотдачи мангала и тем самым не «прижечь» продукты и приготовить их на медленном огне. Металлические промежутки по краям позволяют установить шпажки или целую вертелу.

Конструкция из металла быстро разбирается, легко чистится, при необходимости упаковывается в ящики размером 900х600х400 мм.

Передвижные печи барбекю

Для пикников можно использовать более простой вариант барбекю, представленный на чертежах. Металлический ящик, в зависимости от индивидуальных предпочтений, может быть изготовлен на высоких, почти метровых опорах, или на небольших, длинных 110 мм «карандашах».

В обоих случаях корпус печи выполнен из листового металла толщиной не менее 2.5 мм. Для конструкции, предназначенной для домашнего использования, жесткость опор можно повысить за счет поперечных ободьев из металла, после чего появится колесная установка.

Часто гурманы и ценители запеченного на угле мяса и рыбы отдают предпочтение классической конструкции мангала на газогенераторе. В этом случае для изготовления газогенератора потребуется стальная тонкостенная труба высотой 50-70 см и диаметром 150-200 мм. Чашку мангала можно установить на блоки, но чаще всего конструкция мангала монтируется в центре стола.

Мост. Вариант несложный Конструкция мангала из металла может представлять собой обычный стальной противень с высокими стенками. Достаточно вырезать боковые отверстия и установить на небольшую опорную рамку. Раскаленные угли сжигаем в отдельной емкости, засыпаем в противне, накрытом решеткой, и мангал готов.

Особым шиком считается конструкция мангала круглой чашеобразной формы, помещенная в керамический кокон из обожженной огнеупорной глины. Внутрь глиняной емкости загружается раскаленный уголь, устанавливается жаровня, устанавливается решетка и выкладывается слоями мяса и овощей.Эту конструкцию можно переносить и перевозить, но чаще всего из-за большого веса ее используют только дома.

Заключение

Кроме угольных вариантов, возможно изготовление печи с электрическим или газовым обогревом своими руками. Очевидно, что настоящему гурману такой способ запекания явно не подходит, но приготовить шашлык можно даже в квартире или на балконе, без риска возгорания или задымления.

Создайте правильный браслет вместе с пользователями Forumhouse

Для дачи и загородного дома Медь уже давно является практически обязательным элементом.Нет ничего лучше отдыха от труда праведников на свежем воздухе, под шашлыком в приятной компании. Но только правильный бренд гарантирует хороший шашлык и другие угольные блюда. Как выбрать идеальный мангал, разберемся с форумом пользователей.

Сегодня рынок предлагает огромное количество приспособлений для уличных пикников — от переносных сборно-разборных до массивных кованых и стационарных мангальных комплексов. Такие изделия стоят солидных денег, но не факт, что они порадуют владельцев простотой эксплуатации и долгим сроком службы.Хороший прибор для закачки шашлыка под свои нужды сделать не сложно, убеждены многие форумчане. Главное соблюдать некоторые важные правила, размеры и параметры, такие как высота манги, ширина стен, обрезка между шпажками и т. Д.

МАНГАЛ, правая глубина.

MANGAL — нужные габариты.

«Правильная» установка должна быть эргономичной, то есть удобной и безопасной в обслуживании, расходовать минимум топлива и не требовать всяческих фанер «Majani» и других ненужных манипуляций.

Мангала Подобрать непросто, надо учитывать материал, размеры, дизайн. Тонкая сталь, из которой делают так называемые «походные» разборные устройства — пожалуй, худший материал. Конструкции у него заготовлены и неустойчивы, плохо держат тепло. Сверху такой агрегат придется постоянно качать «непрозрачные», накачивая угли — от этого шашлыка на шпажках снизу обугливается, а сверху горит. Можно и в обратную сторону, но к этому времени может перевернуться и сам МАНГАЛ: тонкая листовая сталь просто не выдержит штатной эксплуатации.Поэтому, если бы пришлось использовать «походный» вариант, угли лучше готовить отдельно в подвергнутом огне, а потом засыпать их в топку.

Многие складчатые конструкции дахсонов привлекают возможностью снять устройство для консервации в конце сезона. В этом случае нужно подбирать простую и надежную систему сбора-разборки, без петель и зажимов для шампуров, которые быстро выходят из строя.
Идеальная марка: толщина стали 3-5 мм.

Грамотный металлический блок для дачи, по мнению опытных пользователей форумхауса, должен иметь толщину стен не менее трех-пяти миллиметров.

Сварка 44:

— Все идеально просто. Толщина стали для мантии — 3-4 мм, длина стен — 600 мм, ширина — 350 мм, высота стенки мангалы — 150 мм, выдвижных полок под ясенем нет. Обратите внимание на сталь сверху, по всей длине профиля 20 * 20, съемные ножки — из профиля 30 * 30. Это основа, на которую легко поставить крышу, под дерево, стойки под вертел, боковые полки.

Оптимальное расстояние между шампуров на мангале

Зубчатая передача для шампуров лучше сделать в виде вертикальной прорези с возможностью поворота шампуня на 90 градусов, советует форумчанин Kuznecs.. Расстояние между шампурами на Mangale составляет 70 мм. Само устройство желательно в лучшую сторону покрасить термостойкой краской. внешний вид и защита от коррозии.

Многих беспокоят трассы для манги, на каком расстоянии от угля они должны быть. При этом размер значений не имеет: дыры в боковых стенках, которые часто есть у покупных устройств, многие форумчане считают бессмысленными и даже вредными. Из-за них мясо на шпажках получается неровным, а дополнительный приток воздуха спровоцирует появление пламени снизу.В волокне оптимальной глубины без ростков угли будут плавно и долго за счет притока воздуха сверху. Как вариант, для ускорения воспламенения угля его иногда задействуют в днище, закрытом заслонками. На время жарки заслонка плотно закрывается — готовый уголь не раздувается ветром и горит равномерно.

Какой должна быть оптимальная высота стен мангала

Высота стены мангалы вызывает больше всего вопросов.Большинство пользователей сходятся во мнении, что высота джергала для шашлыка должна быть достаточно большой: эффективный минимум, позволяющий приготовить хороший шашлык и сэкономить топливо — 13-14 сантиметров. Это оптимальные размеры, и их рекомендуется выбирать. При высоте стен в 18-20 сантиметров уйдет слишком много углей, иначе шашлык будет «засохшим».

Собираюсь
Москва :

— Идеальная или близкая к ней удаленность от угля до мяса на шпажках — 11-13 см.То есть чистая высота топки — 15 см. Чтобы низ по бокам правильно сузился, а наверху — расширился: расход дров или угля меньше, а для варки тепло схватывается.

Пользователь Алекс286. Сделано из него устройство, регулируемое по высоте дна: изначально 14 сантиметров, но его можно поднять, уменьшив глубину топки до 8 сантиметров. Высота жонглирования для шашлыка должна быть универсальной, ведь такая универсальность позволяет успешно готовить на углях разные продукты: не только мясо, но и рыбу, овощи и т. Д.

Alex286:

— 2-миллиметровые пластины с двух сторон приварены с двух сторон, к ним есть квадратные выступы 10 мм. В нижнем положении ручки ложатся на боковины жаровни. Посередине пластин приварены крючки. Если нужно повысить температуру готовки, уменьшив глубину топки — приподнимите дно за ручками вверх и цепляйтесь этими истериками за боковины мангала.

Оптимальная высота мангала для шашлыка.

Чтобы получить вкусный шашлык, недостаточно просто выбрать коробку с металлическими досками. Этот хозяин ищет его не только надежного, но и максимально удобного и многофункционального. Форумчанин Вкокорин. Долго искал такой среди купленных товаров, но в итоге ничего не нашел на свой выбор и сделал трансформер собственной конструкции — со складывающимися решетками, крышками и полками. Испытания прошли на фирменной «пятерке»!

Расстояние пайки между шпажками

Преимущества трансформатора:

* Решетки гнутые.Когда они находятся над печью — им удобно готовить: ставят чугунную сковороду, кастрюлю и т. Д. В свернутом состоянии решетки становятся удобными столиками по бокам мангала.

* Съемная чугунная решетка под.

* Съемные чехлы Назначьте несколько встреч. Сверху — чтобы вода не попадала в топку, в ней не было дырок, а слить негде. Снизу — как полочка. А если выложить их на решетку листвой — получится две таблицы.

Вкокорин:

— Петли для решеток — резка трубы диаметром чуть больше фитинга. Их сначала приваривают к готовой решетке, затем в них отрезок арматуры и приваривают к мангалу. Глубина топки достаточна для приготовления пищи в Казани, поставленной на решетку сверху.

Однако многие владельцы считают, что металлический прибор даже самой удачной конструкции все же уступает по надежности, прочности и удобству стационарному агрегату.Переносные мангалы незаменимы для поездок на природу, но они стали склонны ржаветь, терять форму, что сказывается на его полезных качествах. Другое дело — прочная кирпичная конструкция.

Высота паяльной доски.

Каменная печь

Кирпичный мангал или каменная печь на участке идеально подходит для приготовления разнообразных блюд, и представляет собой небольшую архитектурную форму, способную прекрасно украсить ландшафт. Но затраты на изготовление такого капитального очага будут более существенными.

А вот простая конструкция мангала из шамотного кирпича легка и недорого, да и прослужит долго и тратить топливо будет намного экономичнее. И необязательно класть кирпичи на раствор.

Такой агрегат при бережном использовании прослужит пятнадцать лет, утверждает форумчанин Jimdaddy. .

Jimdaddy:

— низ — кирпич пластик. Стены, первый ряд — кирпич пластик, второй ряд — кирпич по краю. Получается высота 18 см, что близко к идеалу.Постепенно сторона кирпича, лежащая на огне, будет поворачиваться, такие кирпичи можно перемещать к низу, а целиком снизу — на стены. Такие переборки будут не чаще одного раза в три года. Топку покрывают железным листом, лист прижимают кирпичом.

Форумчанин queser. Изобрел и воплотил конструкцию разборного мобиля «Лего Мангала» из кирпича. Как уверяет автор, его агрегат «масштабируется» в размерах, которые можно выбрать в зависимости от аппетита компании, свободного места, бюджета и т. Д., легко собирается и разбирается, экономит дрова.

Как видно из схемы, на которой указаны все размеры, конструкция проста, как и все гениальное. По словам его создателя, «конструктор» легко помещается в багажник автомобиля, не требует точной циркуляции (спокойно переживает десяток зим на открытом воздухе), любой поврежденный элемент легко заменить. А если соорудить «Лего Мангалу» тепловую крышку, то возможность приготовления становится сравнимой с русской печью или тандумом.

Если добавить в умелую руку, материал, нужный размер и инструмент еще и немного фантазии — ваш агрегат станет настоящим украшением участка. Вот какую артворк построил ВЗЕНЕВ форумчанин. Его дракон не откажется от функциональности: это сразу и мангал, и мангал, и коптильня.

Присоединяйтесь к обсуждениям и различным дизайнам. Узнайте, какую краску лучше использовать для стыковки проектирования и строительства каменных печей и мангалов.Смотрите наше видео с подробным описанием строительства мангала.

Металл MANGAL самый простой в изготовлении. Поэтому он наиболее распространен, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Просмотры

Марки металла:

Переносные могут быть полностью или частично свернуты.

Складные изделия

Первый вид — это единая конструкция, которую можно сложить в переносной футляр .Металлические мангалы предназначены для туристов. Поэтому их особенностями являются: малые габариты

• ;
• Восстановительно небольшой вес.

На большинстве чертежей таких мангалов предусмотрена малька размерами 45х26х16 см (ДХШВ). Для большой компании он не очень подходит, ведь готовить шашлык придется очень долго.

Еще одна особенность правых складывающихся мангалов — это особый материал. Для их изготовления используется тонкая огнестойкая нержавеющая сталь .Заодно делает и все петли. Благодаря этому мангал имеет довольно небольшой вес.

Нержавеющая сталь очень легко очищается от копоти . Достаточно протереть тряпкой, и ей вернется зеркальный вид. Поэтому складную марку можно положить в рюкзак и не волноваться, что внутри что-то запачкается.

Также из листового металла изготавливают складные мангалы. Они могут иметь указанные выше размеры, а могут быть и больше. Изделия немного тяжелые и поэтому подходят для непродолжительных путешествий.Такие конструкции — хороший вариант в тех случаях, когда в машине очень мало места.

Разборно-стационарные модели

Переносные полностью разборные мангалы Также можно компактно складывать. Однако по компактности будет хуже, чем в складывании. Ведь схема предусматривает большие размеры детали. При этом создатели используют стойки высотой 1 м . Они значительно больше похожи на элементы сворачивающейся мангалы. Складные переносные мангалы за счет больших размеров и высоты создают большой комфорт при приготовлении шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Мангал — это добротная конструкция.

Стационары имеют большую массу, и переносить их можно только двором. Их отличает большое количество украшающих красивых элементов. Многие из них. Такие мангалы имеют практически такие же, как разборные конструкции, мангалы. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают сказочных персонажей, поезд, автомобили и любые другие предметы.Многие стационарные мангалы встроены в каркас крыши.

Модель Perfect

Его характеристики зависят от формы мангала. Для каждой формы есть оптимальные размеры.

Чертеж идеального классического прямоугольного металлического мангаала имеет особенности:

1. Ширина — 250 мм . Этого хватит, чтобы уместить 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все детали, в том числе и те, что находятся посередине. Он необходим для образования румяной корочки.Если сделать ширину больше, то средние дольки будут без корочки.
2. Длина — около 1 м . При этом учитывается, что 8-12 см должно быть 8-12 см. Также учитывается запас по 5 см с двух сторон. Оказывается, в Meter Mangale можно разместить 8 шампуров. Для средней компании этого вполне достаточно. Он не должен быть большой длины, потому что повару придется бегать от одного конца до другого. На одном месте стоять удобнее.
3. Высота — 200 мм . Оптимальная высота 150 мм. Однако дрова разные и различаются по теплоте.
4. Вертикальные разрезы В продольных боковых стенках. Их длина должна быть 50 мм . Такое значение даст возможность подобрать высоту размещения шампуров в зависимости от вида дров. Мясо должно быть на 30-70 мм от угля.
5. Отверстия внизу . Их должно быть много. Диаметр каждого отверстия должен составлять 10-15 мм .Расстояние между отверстиями и рядами отверстий должно достигать 20-30 мм. Рисунки идеальной манги могут служить нижней частью сетки. Этот вариант лучше, потому что увеличивается приток воздуха к углю. Сетка должна быть из проволоки диаметром более 4 мм.
6. Толщина Металлические стенки — 2 мм , а еще лучше 4-6 мм . Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
7. Высота всей конструкции зависит от роста повара.В большинстве случаев — 1 м.

Смотрите также: Латунь

Как сделать идеальную модель

Для начала нужно нарисовать своими руками чертеж . При этом соблюдаются вышеупомянутые правила. Чертеж позволит вам определить размер каждой боковой стены. При его рисовании определяется реализация возможности анализа мангала. Если есть такая возможность, длину боковых стенок следует увеличить на 2 см. Эти дополнительные сантиметры будут сокращаемыми краями.То есть по 1 см каждой из сторон, которые будут подгоняться к стойкам, нужно будет согнуть под углом 90 °. 1 см нижнего края боковины любого мангала тоже нужно отогнуть. Сделайте это внутри дизайна.

По нарисованному чертежу вырежьте заготовленный лист металла и профильную трубу или уголок. Внизу просверлите отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна быть равна высоте мангала.Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если своими руками создается беззвездный мангал, то сначала приваривают боковины. Рядом с ними приварить стойки. Сваривать нельзя. Это улучшит переносимость дизайна. В этом случае каждую пару стоек нужно оформить в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2 см. Для надежной фиксации к тормозным боковинам в верхней части стоек можно развести 4 выступающих металлических квадрата размером 2х2 см.Эти квадраты и стойки нужно будет закрепить на крючки в виде буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы они врезались в землю.

Модель с горлом

Такая марка напоминает большую бутылку. Конструкция состоит из трех частей:

1. Широкий цилиндр. Его высота 180-200 мм.
2. Обрезной конус. Высота — 100-150 мм.
3. Узкий цилиндр. Его высота составляет 100-150 мм.

В нижней части много отверстий.Они есть не только внизу, но и в боковых стенках. Верх из них выполнен на высоте 130 мм. Наличие боковых отверстий — довольно интересная особенность. Правых мангалов не должно быть таких отверстий, потому что через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо оказывается не таким необходимым.

Однако в случае приготовления мяса на этом гриле это не так, потому что в мангале сжигается столько дров, что боковые отверстия перекрывают уголь.При постепенном сливе угля отверстие станет свободным, но на этом процесс варки мяса завершен. В результате часть дров тратится зря.

Самостоятельное изготовление таких конструкций дает возможность точно учесть реальные потребности. Те или иные недостатки всегда будут присутствовать в стандартных изделиях. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробная пошаговая инструкция.

Кованые украшения — сложное дело.Но некоторые другие детали конструкции можно использовать как образцы, чтобы собственными силами создать функциональный продукт

Купить марку из металла несложно. В торговой сети можно найти множество предложений. Но вряд ли удастся найти идеальные габариты и техническое оснащение. Вот почему предпочтительнее решение самостоятельного производства. Но в любом случае предварительная формулировка конкретных требований пригодится.

Если семейный состав небольшой, а образ жизни можно назвать замкнутым, этого будет достаточно для создания компактной световой конструкции. Так будет легче переносить, чистить от загрязнений. Когда регулярные встречи предполагаются на самом большом оборудовании компании соответствующего размера.

Этот пример объясняет, что целевой продукт особенно важен. Для уточнения его параметров необходимо точно определить следующие параметры и особенности:

• Количество и длина шампуня, который будет установлен одновременно для приготовления одной партии блюд (максимальное количество).
• Размеры, подходящие для места будущей установки мантии.
• Приблизительный вес и необходимость оснащения колес.
• Защитная площадка для барбекю от погодных воздействий.
• Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Маленькие модели пригодятся для пикников.

Если вы изучите качественные марки из металла своими руками, размеры, фото, вам будет проще уточнить параметры собственного изделия.

Примечательные особенности этой конструкции перечислены ниже:

• Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям различного характера.
• По краям корпуса сделаны вырезы для фиксации шампуров в разных положениях.
• Внизу дыры. Они предназначены для свободного доступа кислорода в зону горения.
• С одной стороны, снизу взяты ножки с приваренными пластинами. С их помощью создайте надежные точки опоры и предотвратите перемещение.
• Большие колеса подходят для передвижения по неровной поверхности без лишних усилий.
• Сбоку к мангалу жестко прикреплен столик с застежками для крепления совка и кошера. Учтите, что опытный мастер отворачивал крючки в сторону. В таком положении они не попадают в пользователя.
• Широкие ручки тоже крепятся жестко. Их удобно захватывать даже в варежках.

Этот товар сложно скопировать. Но вряд ли это необходимо, если нужны практические функции. Завитки и выступы быстро загрязняются, и очистить их будет непросто. Острые концы металлических листов небезопасны. Такие конструкции чаще украшают садовые участки.

MANGAL с металлической крышей: фото завода

И такое решение пригодится. Конструкцию можно делать меньше и проще, из других материалов. Но сама идея интересная — в рабочей зоне даже под дождем будут комфортные условия.

Такие продукты обеспечивают автоматическое вращение обрабатываемых пищевых продуктов без вмешательства пользователя.Обеспечивается равномерная термическая обработка, снижаются трудозатраты. Но такое устройство можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

Для создания конструкции можно использовать следующую последовательность действий:

• Задайте необходимые размеры настенного контура с учетом рассмотренных выше критериев.Глубина составляет от 15 до 25 см. При большем расстоянии придется потратить слишком много угля, чтобы получить аналогичный результат.
• Длина опорных частей подбирается с учетом роста пользователей. Модно измерять расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности Земли. Если предполагается сделать ножки острыми от почвы до земли, произведите соответствующую поправку (5-10 см).
• Внизу корпуса выполнены отверстия диаметром 8-12 мм.
• После определения общих параметров они отмечаются на чертеже.

• Дальнейшие действия будут зависеть от личных навыков, оборудования, навыков работы со специализированным оборудованием. Для упрощения предполагаем, что сварочное оборудование применяться не будет.
• В этом случае в начале листа металла (2-3 мм) создают заготовки, прямоугольники нужных размеров. Примените ножовку с подходящим полотном. Концы зачищаем напильником, убираем заусенцы.
• Края боковины (10-15 мм) приподняты под прямым углом. Просверлите вентиляционные и крепежные отверстия.
• Для ног можно использовать готовые стальные уголки подходящего размера.
• Отдельные детали крепятся винтами и гайками.

На этом рисунке показан пример с другими опорами. Они сделаны из стальных прутьев с резьбой. К нижней части корпуса привариваются гайки соответствующего диаметра. Эту конструкцию можно разобрать по окончании летнего сезона, если не предполагается использование зимой.

Чтобы сделать мангал своими руками из металла, размер кровли можно оценить по фото. Устраните кованые локоны и прочие излишества. Выровняйте линии несущих элементов. В итоге получается простой дизайн, но не менее функциональный, чем на картинке.

Статья по теме:

Еще видов, идей и чертежей мангалов (разборных, ненадлежащих, с крышкой, из бочек и баллонов, стационарных и переносных и др.)) можно найти на страницах популярного интернет-журнала HOMEMYHOME.RU. . Кроме того, там вы найдете много полезной информации о строительстве и ремонте вашего дома.

Чертежи металлических мангалов с размерами, компактные конструкции

Ниже представлены примеры небольших металлических мангалов своими руками, размеры, фото, чертежи. Для их изготовления используются описанные выше технологические операции.

примечание ! Окрашивание стальных стен следует применять термостойкими эмульсионными составами.Обычные строительные краски быстро разрушаются пламенем и высокой температурой.

Выбирая размеры мантала для шашлыка из металла, можно быстро принять верное решение. Но определить тип соединений сложнее. Для сварки не только оборудование, но и профессиональные навыки. Вы должны сделать соответствующие вложения и пройти курс. Также используют изготовление деталей по индивидуальному заказу В мастерской применяются другие методы сборки.

Мангал из кирпича своими руками на даче — фото

Идея построить кирпичей BBQ своими руками пришла довольно давно, еще на этапе строительства дома.и не просто мангал, а совмещенный с беседкой, чтобы можно было жарить шашлыки и другие дачные вкусности под крышей, не оглядываясь на превратности погоды

Довольно быстро пришли к выводу, что сначала нужно построить конструкцию из кирпича, а затем вокруг нее построить беседку.

На мой взгляд, это намного проще и технологичнее. Одновременно нужно только организовать устройство обоих фундаментов. Ведь для кирпичного мангала-камина без фундамента не обойтись.Конструкция тяжелая и массивная. Любое движение земли под ним может вызвать трещины и разломы в швах.

Тип и конструкция фундамента зависят, конечно, от грунта, но ничего сложного делать не стоит. Неглубокий глубокий фундамент в виде цельной плиты наверняка подойдет в большинстве случаев.

Ссылка по теме: Печь-камин своими руками для дачи

Материалы для строительства мангала своими руками из кирпича

Несколько слов о материале.

Я взял кирпичную печь, в моем случае Витебск, которая мне была нужна. 350 шт., Т. К. Больше всего: изделие находится под крышей и не промокает, иначе необходимо; любой другой материал (не столько впитывающий влагу, либо укрывающий от дождя и снега), иначе конструкция камина прослужит недолго. Для трубы используется только особый вид кирпича, как для открытых каминов. Например, фасад. Мне хватило = 50-60 шт.

Из шамотного огнеупорного кирпича можно сделать полноценный камин.- Он светло-бежевый. Но совмещать в одной конструкции оба вида нежелательно, они имеют разные коэффициенты расширения, и в результате неизбежны трещины в швах.

Для кладки самой мангала я взяла готовую смесь глины с песком. Я довела ее консистенцию до необходимой, добавив немного воды. Мне было неудобно ставить цемент на пол. Но для прокладки труб это был цементный раствор, более надежный и влагостойкий (глина вымывается дождем).Также понадобятся металлические уголки, чтобы наложить ряд перекрытий (по пространству выравнивателя). Ну и заглушка коптильни на трубу. Можно купить готово.

Для строительства мангала из кирпича своими руками нам понадобится

Для инструмента потребуются строительные уровни (длиной один метр и желательно один короткий), большой квадрат, пара мастерков разного типа, деревянная киянка, болгарка с кругом и камень (пригодится для резки кирпича), поролоновая губка. для затирки кирпича из глины и замачивания емкостей кирпичных участков перед кладкой.

Будем считать, что фундамент для нас готов. Теперь нужно еще раз проверить уровень его по горизонтали и при необходимости разровнять с бетоном.

Положите первый ряд «всухую» и посмотрите, все ли умещается на фундаменте, проверьте углы относительно других элементов конструкции. Если ваш мангал будет, как и мой, в беседке, то все должно быть строго параллельно его фундаменту.

Кирпич перед кладкой нужно замочить, чтобы он пропитался водой, а глина на нем не засыхала мгновенно.Достаточно 10-15 минут. Для замачивания подойдет любая емкость, корыто или емкость. Взяв 5-10 кирпичей, сообщите о новой партии, и остановок в работе не будет.

Выложив 3-4 ряда, стоит влажной поролоновой губкой удалить излишки глины с поверхности кирпичей до высыхания. В будущем это будет непросто. За большим углом постоянно следите за углами мангала. Закрепить скосы можно только пока глина влажная, также можно попробовать исправить ситуацию в следующих рядах.

Ссылка по теме: Переносной уголок отдыха для дачи своими руками — фото, как сделать

Конструкция мангала для дачи

Теперь о нюансах строительства самодельного мангала из кирпича.

Размер мангала

Размер моей жаровни: четыре кирпича в ширину и три в глубину. Сначала я выложила на пол первые восемь рядов кирпича (отсек под дюбель).

Теперь могу сказать, что понадобился еще один ряд, потому что при моем росте 185 см он получился немного низким. Далее ставим металлические уголки так, чтобы их можно было поставить на кирпичи «юбки» (9-й ряд, немного выступающий за габаритные размеры; выступ чисто декоративный).

Естественно, что глиняный раствор наносится только на стороны уложенного кирпича. Если толщина стального уголка больше толщины шва. затем в кирпиче нужно сделать небольшой образец.Десятый ряд представляет собой коробочку и выкладывается поперек предыдущего). Такое перекрытие необходимо для предотвращения образования сквозных трещин (например, в случае падения и размазывания глиняного раствора) и для предотвращения даже малейшего шанса попадания угля в буровую древесину и на пол.

Далее выкладываем два ряда — 11-й и 12-й, аналогично первым восьми. Но в 13-м ряду необходимо сделать разрез в боковых кирпичах. В этот пропил вставляются два стальных стержня, на которые впоследствии будут опираться шпажки.

Я специально сделал так, чтобы их можно было свободно вынимать при использовании мангала в качестве камина. Расстояние между стержнями легко регулируется для шампуров и решеток разной длины или, например, при установке на них коптильни.

Высота до арки — шесть рядов. После трех лет эксплуатации меня полностью устраивает эта высота, как и площадь. На всякий случай в 14 ряду дополнительно сделал пропилы в боковых стенках, чтобы можно было поднять стержни повыше, но пока пользоваться не пришлось.

Выложив 16 ряд, приступаем к кладке фасадного перекрытия стены. Для этого можно использовать те же металлические уголки и прислонить к ним горизонтальный ряд кирпичей, но мне захотелось «дизайнерских изысков», и я выложил арку.

Далее выкладываем 17-19 ряды по кругу, разрезая кирпич на лицевой стене под кирпичи свода. Если прохладнее, то в 20-м ряду тоже придется сделать выделение, и тогда сужение к трубе начнется на ряд позже.Эти ряды (17-19-й) вместе с аркой образуют так называемый зуб дымохода, предотвращающий «выплескивание» дыма из топки, что особенно актуально в ветреную погоду.

Теперь нужно плавно уменьшить площадь сечения мангала до площади сечения трубы (2 × 2 кирпича, меньше такой объем открытого пространства в топке невозможен). Для этого я начал класть кирпич со смещением и в пяти рядах дошел до нужного мне размера сечения, после чего пошла укладка трубы.Вся задняя стенка плоская, поэтому дымоход смещен к задней стенке, что совершенно необязательно, можно вести его по центру.

Напомню, что при кладке нужно постоянно следить за вертикальностью стен и горизонтальностью рядов, соблюдать одинаковую толщину швов, выдерживать углы между стенами строго равными 90-м. Для предотвращения образования «винта» всей конструкции, когда каждый ряд смещен на небольшую степень, это кажется незаметным, но между дальними рядами уже может быть существенная разница.

Доведя кладку труб до уровня будущей кровли, я заменил глину на цементный раствор, а обжиговой кирпич — на влагостойкий. На трубу рекомендуется делать юбку, чтобы в дождевой воде не скапливалась вода в месте прохождения неровностей через крышу. Это не обязательно. Проход утеплял специальными планками-упорами, листом гидроизоляции и кровельным герметиком. Способ гидроизоляции зависит от типа кровли. В моем случае это мягкая черепица.И, наконец, наверху трубы был закреплен дымовой колпак.

Погода стояла довольно жаркая, и я периодически смачивал кладку, чтобы выровнять скорость высыхания внутри и снаружи конструкции. Необходимым конструктивным дополнением оказались три кирпича, установленные на краю печи. Без них из-за сильного сквозняка жар уносился в глубины тонких, и мясо на шпажках в глубине готовилось гораздо быстрее. После установки кирпичей все вернулось на круги своя.Капитально их устанавливать не рекомендую. Во-первых, они не всегда нужны, а во-вторых, это затруднит отбор проб золы.

После первой зимовки выявился единственный дефект конструкции. Как я уже писал выше, предположительно из-за недостаточной крутизны свода. Или просто из-за дефекта кладки (недостаточно замоченного кирпича или чего-то еще). Больше проблем не обнаружено.

ПРИМЕЧАНИЕ

Стоит упомянуть о необходимости возведения каких-либо строительных лесов, так как высота конструкции не позволяет работать с земли.Не рекомендую использовать непрочные конструкции и неустойчивые лестницы. Стоять нужно уверенно, не отвлекаясь на неудобства.

Консультация специалиста

Я положил глину на кирпич, который я положил. Кто-то делает наоборот, одевает уже разложенное, делайте как хотите. Толкая кирпич киянкой, придавите глиняный раствор. Толщина шва в идеале должна быть минимальной, около 5 мм — чем тоньше, тем лучше. Но учтите, что он должен быть одинаковым во всем продукте.Уровень (здесь может понадобиться короткий) проверьте его положение, прикрепив его вдоль и поперек кирпича. В процессе работы регулярно прикладывайте уровень к стене, проверяя ее вертикальность.

Читайте также: Чертежи и заказы печи для дачи

Как выложить бочку-мангал

Возможно, есть какие-то другие технологии, но я был именно таким. Прикинув необходимую длину свода (чтобы его углы уходили в 16-рядный кирпич на 3-4 см), я положил его на землю из сухих кирпичей (концы на землю).

Добавляя или, наоборот, убирая кирпичи, можно получить другой изгиб свода. В моем случае, наверное, стоило добавить еще один кирпич и сделать арку чуть более изогнутой.

На выложенные кирпичи кладу доску и карандашом намечаю на ней нужную дугу. Выпилил форму для выкладки хранилища.

Он установил деревянную занавеску и боковые кирпичи с вырезанными пазами и выложил арку. Оставил временную опору до полного высыхания конструкции (несколько недель).

Мангал из кирпича на даче своими руками — фото

© Автор Андрей Васильев. Фото автора Также интересный вариант Здесь вы можете увидеть кладку мангала своими руками.

ЗАКАЗАТЬ КАЧЕСТВО И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ БУТЫЛКИ. ПРОВЕРЕНО! ПРОСТО СМОТРИТЕ СЕБЯ И БУДЬТЕ ИЗУДАННЫМ. ЕСТЬ ОТЗЫВЫ. GO >>>

Ниже другие записи по теме «Дача и сад — своими руками»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Мангал своими руками из металла: фото, чертежи, изготовление

Шашлык, приготовленный на природе, — восхитительное блюдо. При желании его можно провалить на камнях, но гораздо удобнее использовать Железный мангал — мясо не горит, а угли медленно надувают воздух, проходя через специальные отверстия. Благодаря высокому расположению мангала над ним в процессе готовки не нужно наклоняться или сидеть рядом на корточках.Если вы еще не приобрели это полезное приспособление, то из этой статьи сможете узнать, как сделать мангал из листового металла своими руками, чтобы не покупать его в готовом виде.

Схемы и размеры мангалов

Самодельные приспособления для жарки шашлыка делятся на 2 группы — стационарные и разборные. Первые созданы для дома или дачи и отличаются более массивной конструкцией, вторые — это легкие складные модели для полевых пикников.

Шампуры металлические, установленные во дворе дома, бывают нескольких разновидностей:

• простая уличная марка открытого типа на ножках;
• многофункциональный прибор, в том числе мангал, духовка, плита под Казань и даже коптильня;
• вариантов сада оборудованы крышей, а иногда и естественной вытяжкой.

Многофункциональный мангал

Ссылка. При изготовлении мангалов некоторые мастера умельцы не только совмещают их с разными плитами, но и ставят над вертелом с электроприводом, что показано ниже на чертеже.Благодаря этому приготовление птицы происходит в автоматическом режиме, как на промышленном гриле.

Походные конструкции бывают двух видов — разборные и разборные. Разница между ними заключается в компактности и весе. В первом случае мангал выполнен со съемными ножками и разборным корпусом, чтобы его можно было легко разместить в багажнике автомобиля. Устройство кебаров второго типа позволяет складывать их в виде чемодана или дипломата для ручной переноски. Образец такой оригинальной самоделки изображен на фото.

Следующим шагом после выбора конструкции является нанесение эскиза и определение размеров конструкции. Чтобы мангал, сделанный своими руками, был удобен в использовании и достаточно просторен с учетом следующих моментов:

1. Ширину изделия подбирайте по длине имеющихся шампуров, обычно она лежит в пределах 250-400 мм. Если шампуня нет, то стационарный вариант является наиболее распространенным, а переносной лучше делать небольшую.
2. Посчитайте, сколько порций шашлыка нужно будет приготовить одновременно, и рассчитайте длину фланца, соблюдая условие: расстояние между шампурами должно быть не менее 60 мм.
3. Высота самодельного мангаала, подобранного для удобства жарки и вращения шампуров.

Совет. Чтобы правильно сделать мангал с металлическим навесом, при выборе размеров стоит позаботиться об устойчивости конструкции. Нежелательно проектировать мангал слишком узким и длинным, разве что вы делаете подставку из бетона.На фото представлены проекты красивого мангала с крышей из кованых элементов.

Если там, где в дальнейшем будет располагаться мангал, планируется построить беседку, то необходимо предусмотреть вытяжку с дымоходной трубой и выдержать расстояние 1 м от топки до деревянных конструкций.

Подготовка материалов

В зависимости от назначения и дизайна манги для изготовления используется листовое железо различной толщины:

• Двор, постоянно на улице, принято строить из обычной стали толщиной от 2 до 3 мм;
• для сборной конструкции, предназначенной для транспортировки, лучше брать металл не более 1.5 мм;
• изделий, складывающихся в чемодан или дипломат, необходимо собирать из нержавейки толщиной 0,8–1 мм.

Местный мангал также можно сделать из старого газового баллона или 200-литровой бочки. У вас получится готовая круглая форма, где остается разрезать крышку, поставить дверцу и поприветствовать трубу дымохода, чтобы мангал одновременно служил копчению. Как реализуется это необычное решение, см. Фото:

Ножки приспособлений изготавливаются из любых представленных материалов — профильных и круглых труб, уголков и мелочей.Требование к ним одно: опоры должны обеспечивать устойчивость конструкции.

Простая стационарная модель — заказ на сборку

Как правило, двор делают своими руками из металла, соединенного сваркой. Сначала нужно разместить железные листы и вырезать на заготовках по чертежу. Для дальнейших действий предлагаем такую ​​пошаговую инструкцию:

1. Возьмите заготовки боковых стенок и просверлите в них 5 отверстий диаметром 15 мм на высоте 8 см от низа.
2. Теперь нужно приготовить металлический ящик — будущий мангал. Двойное дно можно сформировать двумя способами: приварить боковые проемы перфорированным стальным листом или поставить сетку и выложить дно керамическим натяжным кирпичом.
3. Привариваем каркас с перемычками между ножками и прикрепляем к готовой топке.
4. Для установки и прокрутки шампуров проложите торцы боковых стенок паза с интервалом не менее 6 см.
5. На торцевых стенках закрепите ручки для переноски.

Важный момент. Правильная выставка сварных швов — снаружи, а не внутри топлива, чтобы они не нагнетались. Так изделие прослужит дольше.

Если для изготовления мангала используется баллон из пропагана или бочка, то в нем нужно разрезать крышку и положить внутрь сетку. Последние вы можете купить либо сварку из самой стальной проволоки. Сделайте складной чехол, прикрепив его на петлю. Когда нужно сделать копчение, то вместо полукруглого дна баллона приваривается железный диск с проемом для дверцы, а с другой стороны устраивается дымоход.Подробнее об изготовлении мангала в домашних условиях рассказано на видео:

По окончании монтажных работ задерживает внешний вид изделия, окрашивая его термостойкой эмалью серии КО или специальной краской из аэрозольного баллона.

Металлический патрубок

Изготовление конструкции в разобранном виде производится по той же схеме, что и сварной рев, но с некоторыми отличиями:

1. Режущие металлические детали выполнены с запасом загибов по краям, при помощи которых стенки крепятся друг к другу на болтах.
2. Концы каждого элемента необходимо загнуть под углом 90 ° и просверлить в них отверстия.
3. Крепление ножек к корпусу также производится на болтах.

Совет. При сборке убедитесь, что гайка и часть резьбы находятся снаружи, а головка болта находится внутри топлива, как показано на чертеже.

Существует более простой вариант стыковки деталей без резьбовых соединений. Элементами крепления служат ножки из профильных труб с продольными разрезами.В эти прорези вставляются загнутые концы стенок, а дно просто укладывается на загибы. Суть идеи показана в следующем видео:

Мангал в виде дипломата несколько сложнее. Приходится работать с нержавеющей сталью, которую тяжелее сверлить и гнуть. Обычное железо использовать не стоит, лист толщиной 0,8 мм достаточно быстро нагреется, а молотильная сталь сделает чемодан слишком тяжелым. Вторая сложность, заметная на сборочном чертеже, — это установка петель на боковые стенки так, чтобы они составляли внутреннюю часть.К низу просто привариваются торцевые доски, а ножки вставляются в специальные гнезда.

Заключение

Для искусного хозяина изготовление металлического мантала не проблема. Даже при отсутствии сварки и навыков работы с ним стационарный мангал можно скрутить на болтах. Главное, не ошибиться с размером изделия и не сделать его слишком маленьким. При наличии времени и желания вы можете расширить функциональные возможности мангалы — подготовить полки для дров и раскатки мяса, а также сделать шанс накрыть случайный дождь.

Самый правильный мангал: работоспособный и прочный. Как правильно выбрать мангал для дачи

Правильный размер мангалы позволяет приготовить вкусное мясо. Создавая в приборе подходящую высоту стенок, тепло от обжарки сохраняется. Марку можно сделать своими руками, это очень просто, но нужно учитывать, что общая высота не должна быть меньше 12 сантиметров, даже если выбран компактный вариант складывания также добавляется длина ноги.Рассчитан с учетом роста того, кто будет готовить шашлык. Издание Housechief рекомендует использовать стандартные размеры, в этом случае вероятность ошибки сводится к минимуму.

Читайте в статье

Размеры мангала для шашлыка: Стандартные размеры

Чтобы узнать, насколько марка подходит правильного размера, вы можете изучить фото. Для того, чтобы обжаривать мясо за один раз, необходимо создать большую рабочую поверхность.Но в этом случае устройство получается массивным, а не мобильным. Конструкция усилена дополнительными ножками.

Фото: Stroy-podskazka.ru.

Для определения габаритов мангала для ящика для шашлыка из железа применяют имеющуюся заготовку. В чашу нужно сложить определенное количество угля, исходя из этого и определяется окончательный размер.

Перед тем как сделать мангал своими руками изучает типовые чертежи.В идеале ширина 30 см, а высота — 1 метр.

Конструкция для жарки мяса своими руками: Размеры мангалы для идеального шашлыка

Чтобы узнать, как сделать марку на изготовление мангала, необходимо приготовить шашлык по уже собранным конструкциям и понять, какая высота должна быть ногами. Определяя размер мантии для шашлыка из металла, на схеме присутствуют показатели: толщина стенки — 4 мм, длина — 600 мм, высота — 150 мм, ширина — 350 мм.

Фото: I.Simpalsmedia.com.

Фото: static.tildacdn.com.

Это базовая конструкция, на которой установлены стеллажи для вертела, полки и дрова. Мангал для мангалы должен стоять на устойчивой подставке.

Фото: mangaly.trsm.ru.

Фото: GRILI.BY.

Статья по теме:

: размеры, фото, чертежи и подробная инструкция Для самых разнообразных пород вы найдете в нашем обзоре.

Какой должен быть мангал: размеры, чертежи

Оптимальная высота мантала для шашлыка из металла определяется индивидуально.

Устройство состоит из нескольких компонентов:

• цельное дно без выпуклых швов;
• 4 металлические стенки;
• стоит удобно;
• занзбинов для шампуров, они должны иметь соответствующий размер, чтобы ШАМПУР мог свободно переворачиваться.

Оптимальная марка рассчитана на приготовление порции на шесть человек.

Как сделать ножки для мангала

В первую очередь подбираются размеры, типовые чертежи и схемы.Самый простой способ сделать ножки своими руками: возьмите загнутые металлические уголки и обрежьте их, отмерив по 1 метру на каждый отдельный элемент. Выбирать металл рекомендуется внимательно, он должен быть прочным.

Оптимальные размеры манги для шашлыка из металла следует определять с учетом длины ножек. Если выбрать длину более 1 метра, это будет неудобно, поэтому оптимальные габариты мангала для железных шашлыков — 60 см в длину, 30 в ширину.

Лучшее расстояние между шпажками на мангале для приготовления изысканных блюд

Мясо в восторге только при правильной сборке конструкции. Чтобы узнать, как правильно приготовить мангал по размеру и чертежам, нужно пройти все этапы самостоятельного изготовления:

• Набросок рисуется на бумаге. Детали вырезаются и используются как макет;
• Стальные листы наносятся на макеты на макеты. Для начала нужно вырезать дно и боковины — два квадратных, два прямоугольных;
• все детали скреплены сварочным оборудованием; №
• из гнутого металла вырезаются лапы такого же размера и привариваются к основной заготовке;
• Конструкция собрана и проверена на прочность.

Какого размера должен быть мангал латунный

Глубина джангла для шашлыка должна быть достаточной, чтобы можно было установить крышку мангала. Если мангал используется в основном для приготовления мангала, его ширина должна быть не менее 30 см. Важно рассчитать размеры так, чтобы ШАМФОР располагался свободно и не лепил. В ящик следует положить уголь и дрова так, чтобы они не касались мяса.

Металлический мангал габариты

Правый кронштейн для шашлыка собирается под мужчину, которым постоянно занимается вся семья. Важно учитывать не только рост, но и пропорции тела, чтобы было удобно находиться за мангалом несколько часов и не вращаться в разные стороны.

Самый простой способ создать оптимальный размер жонглирования для шашлыка — это рисование. Шаблон необходимо распечатать или нарисовать в полный размер и нанести на металлические листы.

Есть хитрость для определения высоты устройства для жарки мяса. Кисть сгибается в локте и кладется на землю. Расстояние от локтя до ладони — средний размер.

Правильный размер конструкции определен не случайно. Приготовление не должно занимать много времени. Определив оптимальный размер сетки для мангалы, можно сразу кормить большое количество мяса.

Какой должна быть высота мангала из кирпича

Правильные размеры мангала — не прихоть, а необходимость.Конструкция для жарки мяса может быть кирпичной, такой вариант идеален для дома со своим участком.

Чтобы мангал был удобным и функциональным, он должен содержать все технически важные элементы: основание, боковины, жаровню и дымоход.

Кирпичный мангал должен иметь глубину от 12 до 17 см.

Наконец-то

Жарка мяса на природе — излюбленный способ отдыха многих россиян.В которой . Если металлические листы лежат в запасе, конструкцию можно быстро собрать своими руками.

У большинства людей ассоциируется долгожданный отдых на природе, ароматные блюда и хорошее времяпрепровождение. Однако одна из важных составляющих успешного отдыха — это правильно выбранный бренд. Некачественная штанга быстро теряет тепло, из-за чего блюда получаются или готовятся дольше всего. О том, как выбрать марку для дачи, читайте в этой статье.

Виды мангалов

Первая характеристика мангалы, которую необходимо учитывать при покупке, — это его мобильность.Есть два типа мангалов: переносные и стационарные. Портативная марка проста в сборке и удобна в транспортировке. Его можно положить в багажник машины и отправиться на пикник за город. Переносные варианты делятся еще на два типа: складные латунные и сборные. Разница между ними очевидна, вариант складывания подключен, осталось только разложить и закрепить. Команду Гангала нужно каждый раз собирать и разбирать. Преимущество групповой модели в большей устойчивости, но со временем соединять элементы становится все труднее из-за деформации пластин из-за постоянного нагрева.Недостаток переносного мангала — потеря тепла и сложность поддержания качественного тепла.

Эта особенность отсутствует в стационарном мангале, в котором тепло поддерживается длительное время из-за отсутствия ненужных отверстий и толщины стенок. Стационарная марка занимает больше места, конструкция мангала принципиально и во многом, под такой мангал рекомендуется заливать стяжку, чтобы почва успешно выдерживала нагрузку.Так как канцелярская марка — это постройка на долгие годы, выбирайте внешнюю облицовку, исходя из экстерьера дома и участка. Но из-за сложностей, связанных со строительством стационарной мангалы, среди потребителей существует тенденция выбирать переносной вариант даже для постоянного его использования на даче.

Материалы для мангала

От выбора материала, из которого изготовлен МОЗГ, зависит долговечность и качество покупки, удобство использования, а также стоимость изделия.Распространены три основных типа мангальных материалов.

• Жаровня чугунная. К достоинствам чугунного мангала можно отнести долговечность и высокую теплоемкость: предварительно нагретая марка долго держит тепло. Недостатки манги из чугуна — большой вес, высокая цена, а также необходимость постепенного нагрева в холодную погоду. При резком понижении температуры чугун может потрескаться, и такой материал восстановлению не подлежит.

• Жаровня стальная. Марка из стали бывает стационарной или переносной. К достоинствам мангала из стали можно отнести доступную цену и широкий спектр любых потребностей покупателя. Главный недостаток стальной мангалы — быстрая деформация мангала при неправильно подобранной толщине стенок.
• Кирпич поражен. Brick Mangal — Серьезный дизайн, такие изделия выполняются только в стационаре, часто с бетонным фундаментом, являются не только функциональной, но и дизайнерской деталью участка.К преимуществам кирпичной мангала можно отнести длительное сохранение тепла, наличие дымохода, что добавляет комфорта процессу приготовления. Из недостатков кирпичной мангалы — стоимость и сроки монтажа изделия.

Выбор мангалы

Перед покупкой товара обратите внимание на ряд критериев выбора мангала.

• Толщина стенок стальной манги — важная характеристика, влияющая на срок службы.Загородный Hango Выбирайте с толщиной стенок не менее 3 мм, для складного дорожного варианта вполне достаточно толщиной в 1 мм, но помните, что такая марка прослужит не дольше 1-2 сезонов.
• Оптимальная глубина жонглирования — 15-20 см, при большей глубине расход угля увеличится, при меньшей — блюдо начнет гореть снаружи, будучи сырым внутри.
• Наличие двойного мангального дна ускорит подготовку угля и повысит теплоизоляцию.

• Крышка мангаала расширит возможности продукта и ускорит приготовление блюд.
• Крыша над жаровней, цепи для движения и боковая полка не являются обязательными элементами, однако, облегчая и улучшая комфорт в процессе использования мангала.

Покупка манги для дачи — первостепенная задача для человека, любящего отдых на природе. Чтобы продукт не обманул ожидания, определите необходимый функционал, ознакомьтесь с техническими характеристиками и только потом переходите к выбору конкретной модели.

Красота — это хорошо, а функциональность все же важнее. Но как сделать манбон самому или заказать его, не растеряться в размерах, чтобы потом не разочаровать? Ответ в нашей статье.

В контакте с

Анализ форумов и блогов опытных народных мастеров, а также мнения инженеров серьезных производителей помогли нам собрать список самых распространенных советов, касающихся технических характеристик самостоятельного изготовления манги.

Длина

Для желающих обойтись одним сжиганием мяса логично суждение — чем больше длина рабочей поверхности мангалы, тем лучше. Но возможность перемещения мангалы ограничена: конструкция будет тяжелой и громоздкой. Потребуются дополнительные, хорошо укрепленные ножки, иначе устойчивости не будет. Если мангал задавался стационарным, не стоит забывать о количестве угля, которое потребуется для заполнения внутреннего объема корпуса и поддержания нужной температуры.

Опытные мастера советуют брать за основу один метр, а потом смотреть на свой вкус. Кому-то идеально подходит 60 см, а кому-то полностью подходит 80 см.

Примечание! Правильный индивидуальный размер Рассчитывается по формуле: HS * S = Mangaal Length . Где HSH, — это необходимое количество шампуров, одновременно находящихся на решетке, а S. — расстояние между ними. Например, у нас есть 8 свайпов, которые умножаем их на размер зазора между ними (от 7 до 10 см) и получаем необходимую длину: 8 * 10 = 80 см.Разрыв может быть менее зависимым от предпочтений.

Ширина

Категориальные утверждения (ширина 40 или 35 см) явно неверны. Ну а если повезет и длина использованного шампуня 42 см или решетки, а если 33? Для рисунков будущего мангаала нужно отмерить шампунь средней длины, чтобы не было проблем в будущем.

Самая популярная ширина — 30 см , хватит точно, и экономия угля будет очевидна.

Принимая во внимание! Обычно шпажка плоская, а значит, выемка для крепления на стенах манги должна быть вертикальной — для легкого поворота на 90 °. . Скругленные разрезы неудобны.

Высота

Очень много копий сломано про глубину мангала. Высота в четыре десятка сантиметров повлечет за собой большой расход угля и увеличит время приготовления. Риск того, что мясо будет готово снаружи, а там останется сырым.Оптимальным расстоянием от источника тепла до шашлыка считается 7-10 см. Тогда приготовление пищи происходит за счет инфракрасного излучения углей, а не горячего воздуха от них. Это позволяет мясу приобретать золотисто-коричневую корочку. Внутри же мясо останется нежным за счет сока, который придаст аромат и сочность.

Для соблюдения нужного расстояния высота не подходит. 12-15 см.

Просверливание отверстий дает больше недостатков, чем преимуществ. Действительно, стадия зажигания облегчается, но лучше применить трение, а потом радоваться результату, чем терпеть весь процесс.Минусов явно больше:

• улучшенный воздухообмен способствует появлению пламени, которое нужно будет погасить, разбрызгивая воду, т.к. это необходимо для приготовления на углях;
• — стены центрального помещения будут жаркими из-за нарушения целостности температурного режима;
• невозможно добиться равномерного и продолжительного нагрева, который ускорит время приготовления и сделает мясо по-настоящему вкусным.

Инженеры и народные мастера отмечают, что готовят хорошую марку, которую не преодолевают за 3-4 года эксплуатации от перепадов температур, нужно рассчитывать на толщину металла 3-4 мм.От этого зависит вес всей конструкции.

Ссылка! За отсутствием более толстого металла уголки приваривают по периметру корпуса. Это улучшит сохранность коробчатой ​​формы и продлит срок ее службы.

Высоту нужно рассчитывать индивидуально под основного исполнителя блюда: нужно согнуть руки в локтях и измерить расстояние до пола. Это избавит в будущем от необходимости изгиба, провоцирующего хондроноз поясничного отдела.

На 100 см, как правило, хватит.

Заключение

Многие параметры идеальной мангалы зависят от личных предпочтений, нужен только расчет. А оптимальные пропорции подходят больше всего колеблются около значений: глубина — 15 см, расстояние между боковыми стенками — 30, длина — от 60 до 120 см.

Правые размеры для Mangala

Создайте правильный браслет вместе с пользователями Forumhouse

Для дачных участков и загородных домов Латунь уже давно является практически обязательным элементом.Нет ничего лучше отдыха от трудов праведников на свежем воздухе, под шашлыком в приятной компании. Но только правильный бренд гарантирует хороший шашлык и другие угольные блюда. Как выбрать идеальный мангал, разберемся с форумом пользователей.

Сегодня рынок предлагает огромное количество приспособлений для уличных пикников — от переносных сборно-разборных до массивных кованых и стационарных мангальных комплексов. Такие изделия стоят солидных денег, но не факт, что они порадуют владельцев простотой эксплуатации и долгим сроком службы.Хороший прибор для закачки шашлыка под свои нужды сделать не сложно, убеждены многие форумчане. Основное соблюдение нескольких важных правил, размеров и параметров, таких как высота мангала, ширина стен, обрезка между шампуров и т. Д.

МАНГАЛ, правая глубина.

MANGAL — нужные габариты.

«Правильная» установка должна быть эргономичной, то есть удобной и безопасной в обслуживании, расходовать минимум топлива и не требовать всяческих фанер «Majani» и других ненужных манипуляций.

Мангала Подобрать непросто, надо учитывать материал, размеры, дизайн. Тонкая сталь, из которой делают так называемые «походные» разборные устройства — пожалуй, худший материал. Конструкции у него заготовлены и неустойчивы, плохо держат тепло. Сверху такой агрегат придется постоянно качать «непрозрачные», накачивая угли — от этого шашлыка на шпажках снизу обугливается, а сверху горит. Можно и в обратную сторону, но к этому времени может перевернуться и сам МАНГАЛ: тонкая листовая сталь просто не выдержит штатной эксплуатации.Поэтому, если бы пришлось использовать «походный» вариант, угли лучше готовить отдельно в подвергнутом огне, а потом засыпать их в топку.

Многие складчатые конструкции дахсонов привлекают возможностью снять устройство для консервации в конце сезона. В этом случае нужно подбирать простую и надежную систему сбора-разборки, без петель и зажимов для шампуров, которые быстро выходят из строя.
Идеальная марка: толщина стали 3-5 мм.

Грамотный металлический блок для дачи, по мнению опытных пользователей Forumhouse, должен иметь толщину стенок не менее трех-пяти миллиметров.

Сварка 44:

— Все идеально просто. Толщина стали для мантии — 3-4 мм, длина стен — 600 мм, ширина — 350 мм, высота стенки мангалы — 150 мм, выдвижных полок под ясенем нет. Обратите внимание на сталь сверху, по всей длине профиля 20 * 20, съемные ножки — из профиля 30 * 30. Это основа, на которую легко поставить крышу, под дерево, стойки под вертел, боковые полки.

Оптимальное расстояние между шампуров на мангале

Зубчатая передача для шампуров лучше сделать в виде вертикальной прорези с возможностью поворота шампуня на 90 градусов, советует форумчанин Kuznecs.. Расстояние между шампурами на Mangale составляет 70 мм. Само устройство желательно в лучшую сторону покрасить термостойкой краской. внешний вид и защита от коррозии.

Многих беспокоят трассы для манги, на каком расстоянии от угля они должны быть. При этом размер значений не имеет: дыры в боковых стенках, которые часто есть у покупных устройств, многие форумчане считают бессмысленными и даже вредными. Из-за них мясо на шпажках получается неровным, а дополнительный приток воздуха спровоцирует появление пламени снизу.В волокне оптимальной глубины без ростков угли будут плавно и долго за счет притока воздуха сверху. Как вариант, для ускорения воспламенения угля его иногда задействуют в днище, закрытом заслонками. На время жарки заслонка плотно закрывается — готовый уголь не раздувается ветром и горит равномерно.

Какой должна быть оптимальная высота стен мангала

Высота стены мангалы вызывает больше всего вопросов.Большинство пользователей сходятся во мнении, что высота джергала для шашлыка должна быть достаточно большой: эффективный минимум, позволяющий приготовить хороший шашлык и сэкономить топливо — 13-14 сантиметров. У него оптимальные габариты, их рекомендуют выбирать. При высоте стен в 18-20 сантиметров уйдет слишком много углей, иначе шашлык будет «засохшим».

Собираюсь
Москва :

— Идеальная или близкая к ней удаленность от угля до мяса на шпажках — 11-13 см.То есть чистая высота топки — 15 см. Чтобы низ по бокам правильно сузился, а наверху — расширился: расход дров или угля меньше, а для варки тепло схватывается.

Пользователь Алекс286. Сделано из него устройство, регулируемое по высоте дна: изначально 14 сантиметров, но его можно поднять, уменьшив глубину топки до 8 сантиметров. Высота жонглирования для шашлыка должна быть универсальной, ведь такая универсальность позволяет успешно готовить на углях разные продукты: не только мясо, но и рыбу, овощи и т. Д.

Alex286:

— 2-миллиметровые пластины с двух сторон приварены с двух сторон, к ним есть квадратные выступы 10 мм. В нижнем положении ручки ложатся на боковины жаровни. Посередине пластин приварены крючки. Если нужно повысить температуру готовки, уменьшив глубину топки — приподнимите дно за ручками вверх и цепляйтесь этими истериками за боковины мангала.

Оптимальная высота мангала для шашлыка.

Чтобы получить вкусный шашлык, недостаточно просто выбрать коробку с металлическими досками. Этот хозяин ищет его не только надежного, но и максимально удобного и многофункционального. Форумчанин Вкокорин. Долго искал такой среди купленных товаров, но в итоге ничего не нашел на свой выбор и сделал трансформер собственной конструкции — со складывающимися решетками, крышками и полками. Испытания прошли на фирменной «пятерке»!

Расстояние пайки между шпажками

Преимущества трансформатора:

* Решетки гнутые.Когда они находятся над печью — им удобно готовить: ставят чугунную сковороду, кастрюлю и т. Д. В свернутом состоянии решетки становятся удобными столиками по бокам мангала.

* Съемная чугунная решетка под.

* Съемные крышки можно использовать по разным направлениям. Сверху — чтобы вода не попадала в топку, в ней не было дырок, а слить негде. Снизу — как полочка. А если выложить их на решетку листвой — получится две таблицы.

Вкокорин:

— Петли для решеток — резка трубы диаметром чуть больше фитинга. Их сначала приваривают к готовой решетке, затем в них отрезок арматуры и приваривают к мангалу. Глубина топки достаточна для приготовления пищи в Казани, поставленной на решетку сверху.

Однако многие владельцы считают, что металлический прибор даже самой удачной конструкции все же уступает по надежности, прочности и удобству стационарному агрегату.Переносные мангалы незаменимы для поездок на природу, но они стали склонны ржаветь, терять форму, что сказывается на его полезных качествах. Другое дело — прочная кирпичная конструкция.

Высота паяльной доски.

Каменная печь

Кирпичный мангал или каменная печь на участке идеально подходит для приготовления разнообразных блюд, и представляет собой небольшую архитектурную форму, способную прекрасно украсить ландшафт. Но затраты на изготовление такого капитального очага будут более существенными.

А вот простая конструкция мангала из шамотного кирпича легка и недорого, да и прослужит долго и тратить топливо будет намного экономичнее. И необязательно класть кирпичи на раствор.

Такой агрегат при бережном использовании прослужит пятнадцать лет, утверждает форумчанин Jimdaddy. .

Jimdaddy:

— низ — кирпич пластик. Стены, первый ряд — кирпич пластик, второй ряд — кирпич по краю. Получается высота 18 см, что близко к идеалу.Постепенно сторона кирпича, лежащая на огне, будет поворачиваться, такие кирпичи можно перемещать к низу, а целиком снизу — на стены. Такие переборки будут не чаще одного раза в три года. Топку покрывают железным листом, лист прижимают кирпичом.

Форумчанин queser. Изобрел и воплотил конструкцию разборного мобиля «Лего Мангала» из кирпича. Как уверяет автор, его агрегат «масштабируется» в размерах, которые можно выбрать в зависимости от аппетита компании, свободного места, бюджета и т. Д., легко собирается и разбирается, экономит дрова.

Как видно из схемы, на которой указаны все размеры, конструкция проста, как и все гениальное. По словам его создателя, «конструктор» легко помещается в багажник автомобиля, не требует точной циркуляции (спокойно переживает десяток зим на открытом воздухе), любой поврежденный элемент легко заменить. А если соорудить «Лего Мангалу» тепловую крышку, то возможность приготовления становится сравнимой с русской печью или тандумом.

Если добавить в умелую руку, материал, нужный размер и инструмент еще и немного фантазии — ваш агрегат станет настоящим украшением участка. Вот какую артворк построил ВЗЕНЕВ форумчанин. Его дракон не откажется от функциональности: это сразу и мангал, и мангал, и коптильня.

Присоединяйтесь к обсуждениям и различным дизайнам. Узнайте, какую краску лучше использовать для стыковки проектирования и строительства каменных печей и мангалов.Смотрите наше видео с подробным описанием Строительство мангального комплекса.

Чтобы не мучиться болями в спине и иметь возможность одновременно пользоваться достаточным количеством шампуров, стоит выбрать. Размеры такой конструкции могут варьироваться в широком диапазоне. Предлагаем разобраться, как сделать правильный выбор и не ошиблись.

Еще перед покупкой или самостоятельным изготовлением стоит подумать, какого размера должна быть марка. Здесь есть много вариантов.В продаже есть изделия стандартных размеров. Их массово выпускают различные производители. Если такой вариант не подходит, стоит сделать выбор в пользу индивидуального проекта. Предлагаем ознакомиться с их отличительными особенностями.

Стандартные размеры жонглирования для шашлыка

В зависимости от производителя размеры джергала для шашлыка могут варьироваться в широких пределах. Однако чаще всего их ширина составляет 0,3-0,4 м, если планируется использовать шампур на 8-9 кусках мяса.Глубина может варьироваться от 15 до 18 см при толщине стенки 4-8 мм.

Фото: vosaduly.ru.

Прорабатывая чертежи типовых мангалов, производители стремятся выбрать такие размеры, которые позволят обеспечить хороший мясной корень и предотвратить его подгорание. Также учтены условия эксплуатации. Длина стационарных моделей может достигать 1 м, а у переносных изделий правильные размеры составляют 0,6-0,7 м.

Возможные варианты

Не всегда стандартные конструкции способны удовлетворить потребности собственников.В такой ситуации можно создавать геометрические параметры. Они могут варьироваться в довольно большом диапазоне. Важно, чтобы готовый продукт был способен:

• придать приготовленному блюду неповторимый вкус и аромат. Для этого он должен способствовать однородному углю мяса при сохранении сочности;
• дают максимум тепла при минимальном расходе угля или дров;
• прочный и удобный в использовании. Вы можете варьировать не только геометрические параметры, но и форму.

Фото: кипринформ.com

Определяемся с размером идеальной мангалы своими руками

Если принято решение сделать дизайн своими руками, необходимо отказаться от стандартов и стать обладателем манги с идеальными размерами. Такое изделие будет удобнее в эксплуатации и прослужит долго. Предлагаем разобраться, как найти оптимальные параметры.

О том, какой должна быть высота манги, стоит подумать заранее.Этот параметр подбирается индивидуально. Он не должен быть низким или высоким, чтобы не испытывать дискомфорта в процессе приготовления шампуров. Именно поэтому этот параметр выбирается с учетом роста человека, который будет им чаще всего пользоваться. В среднем высота мангала для шашлыка должна составлять 75-125 см.

Фото: info.sibnet.ru.

Длина выбирается с учетом количества одновременно готовящихся шашлыков. Если использовать одновременно 6 шампуров, достаточно 60 см.Если одновременно приготовить 10 шашлыков, то длина увеличивается до 1 м.

Статья по теме:

: Проекты, фото интересных решений, выбор материала, как правильно выбрать площадку для барбекю, особенности строительства беседки для дачи с мангалом — читайте в публикации.

Ширина и глубина

Ширина выбирается с учетом длины шампуров, которые планируется использовать.Обычно их длина составляет 45-50 см при рабочих 30-35 см. С учетом этого глубина закручивания шашлыка должна быть не более 40 см. Увеличение поперечных размеров приведет к неправильному оттоку выделяемого тепла.

Глубина обычно около 15-20 см. При изучении чертежа технического углерода для железных шашлыков размеры выбираются с учетом слоя угля толщиной 5-10 см. При этом между слоем мяса и угля должно быть около 8 см.Если вы планируете использовать дрова, глубину сделайте немного больше. В этом случае для обеспечения оптимального термического воздействия толщина образующегося угольного слоя должна быть намного больше.

Толщина стенки

Это достаточно важный параметр, влияющий на долговечность изготавливаемой конструкции. При этом следует учитывать подвижность жарочного устройства. Для стационарной модели стоит выбирать листы толщиной до 8 мм. Если дизайн планируется периодически переносить с одного места на другое, правильным размером мангала станет толщина до 4 мм, так как такое изделие будет весить намного меньше.

Внимание! Чем толще будет листовая сталь, тем дольше прослужит конструкция.

Правильная высота мантальных ножек: метод определения

Высота ступней для мангалы определяется с учетом роста главного исполнителя блюда. Чтобы найти общую высоту, нужно согнуть руку в локте и измерить расстояние от локтя до Земли. Обязательный параметр в этом случае будет равен разнице найденного значения и проектной высоты в целом.

Внимание! Средняя высота ног около 1 м.

Расстояние между шпажками «Мангал»: выбираем оптимальное.

Для того, чтобы блюдо в процессе приготовления можно было легко повернуть вертел, стоит особенно внимательно выбирать расстояние между шпажками на мангале. Его выбирают не менее 5 см. Для удобства использования сделаны специальные прорези.

Правильный размер манги для различных способов жарки мяса.

Технология приготовления мяса предъявляет определенные требования к габаритам и конструктивным особенностям. Какие размеры будут правильными, будет зависеть от: температуры обработки

• ;
• инвентарь б / у.

Размеры модели для шашлыка на шпажках

При изучении схемы и выборе размеров мангала для шашлыка из металла определены оптимальная длина, ширина и глубина с учетом геометрических параметров шампуня, которые планируется использовать. .Если семья большая, стоит выбрать модель длиной около 1 м, чтобы можно было одновременно жарить мясо на 10 шампурах.

Стандартная ширина 30-40 см. Этого хватит, чтобы уместить от 6 до 8 кусков мяса. Увеличение параметров неэффективно. На большинстве рисунков оптимальной глубиной 15 см считается джангуляция для шашлыка.

Совет! Обязательно заградите прорези для установки шампуров.

Модели с решеткой для барбекю

Работая над параметрами мангалы, следует, прежде всего, учесть размер решетки для барбекю.Они составляют 18 × 28 см. Решетка должна располагаться на расстоянии 5-8 см от поверхности угля. В этом случае удастся обеспечить равномерное прожаривание мяса. Чаще всего размеры манги для шашлыков из железа подбираются 18 × 30 см. Этого достаточно для размещения одной решетки.

Изменение показателей в зависимости от производителя мангала: размеры, чертежи

Работая над чертежом мангала, следует помнить, что его размеры будут напрямую зависеть от того, из какого материала он изготовлен.Продукция из листового металла Обычно меньше аналогов из. Именно поэтому, выбирая оптимальную высоту мангала для шашлыка из металла, нельзя руководствоваться значениями, рекомендованными для конструкций из кирпича.

Кирпичные конструкции

Большой размер кирпича предъявляет определенные требования к габаритам готовой конструкции. Наличие дымохода, умывальника или столешницы еще больше увеличивает габаритные размеры. Именно поэтому очень важно разобраться, как сделать мангал-мангал.

При изготовлении кирпичной конструкции учитывается ряд нюансов:

• ширина, длина и высота стороны подгоняются под стандартные параметры;
• Глубина мангала для мангала соответствует формату кирпича и толщине образующегося шва. В зависимости от количества уложенных рядов оно может составлять 21 или 28 см.

Внимание! Срок службы кирпичной конструкции значительно больше, чем у металлической.

Размеры и конструктивные особенности мантала из металла

Работая над чертежами и выбирая размеры, важно помнить, как правильно сварить мангал, чтобы он мог останавливаться очень долго, правильно выполняя возложенную на него функцию. Для изготовления такой конструкции можно использовать не только новую листовую сталь, но и применять изделия, имеющие подходящую длину. Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже газовые баллоны.В зависимости от имеющихся элементов из металла, и подбираются оптимальные размеры жонглирования для шашлыка.

Чтобы продлить срок службы металлической конструкции, необходимо выбрать листовой материал из нержавеющей стали или после обработки обработать специальными защитными составами. Даже небольшой слой защитит металл от коррозии.

Для отделки используются различные декоративные элементы, в том числе ковка. В некоторых случаях используются подставки из-под старых швейных машин.Предлагаем посмотреть фото, как выглядят мангалы из металла. Возможно, среди готовых решений Вы увидите созданный для Вас дизайн и захотите стать ее счастливым обладателем.

Делитесь в комментариях, а шашлыки вам нравятся? Какой дизайн вам больше нравится? Какие размеры мантии из металла, кирпича или камня вы считаете правильными и наиболее оптимальными?

Внутри исторического особняка Сан-Франциско, где искусство и дизайн царят бесплатно

Не поверите, но Питер Марино — беззастенчивый романтик.Да, этот Питер Марино: архитектор и дизайнер из Зала славы AD100, он с искусно нанесенным тушью эпидермиса, блестящими Харлей-Дэвидсонами и Дукатисами и черной кожей, в байкерских костюмах. Дайте маэстро историческое поместье
со звездной предысторией, и он превратится в замазку.

«Вы просто глотаете», — объясняет Марино такие проекты, как большой особняк в Сан-Франциско 1916 года, над которым он трудился более трех лет, ремонтируя почти две дюжины комнат для бурных пересадок с Восточного побережья с тремя подростками, двумя французскими бульдогами, и страсть к породистой недвижимости.Муж и жена также обладали феноменальным хладнокровием, едва моргнув принятием сейсмических требований, которые требовали выпотрошить дом и забить бетонные сваи на 30 футов в землю. «Это была титаническая задача, — продолжает Марино. «Крыши не было, внешние стены были под обшивкой, плит перекрытия не было. Сейчас все выглядит так красиво, но было больно ». И, смеясь, он шутит: «Если где-нибудь в Северной Америке, от Ванкувера до Теотиуакана, случится землетрясение, ради бога, бегите сюда.”

Гостиная в марокканском стиле в задней части дома украшена резьбой по дереву ручной работы, кожаными и лепными панелями, зодиакальным зеркалом и белым креслом от Марка Бразье-Джонса и берберскими коврами.

Не только дом в городском анклаве Пасифик-Хайтс, одна из самых театральных резиденций, когда-либо задуманных гениальным архитектором общества Уиллисом Полком, дворец испанского Возрождения , дворец — окружен двухэтажным внутренним двором, увенчанным обширным стеклянная крыша — долгое время здесь жила одна из подруг Марино, Жоржетта «Доди» Розекранс.Она была крошечной, одетой в модные одежды наследницей кинотеатра, в то время как ее муж, Джон, был наследником Spreckels, который также производил хула-хупы и фрисби. Что касается четырехэтажного дома, в котором они жили с 1979 года до своей смерти (его в 2001 году, ее в 2010 году), то его не без оснований называют самым красивым домом в Америке.

В гостевом номере бирюзово-голубая овальная гостиная, усеянная линейными зеркалами Вотрена, переходит в спальню в пурпурном дамасском стиле, закрепленную на старинной англо-индийской кровати.

Лоджию украшают бронзовые полки, изготовленные на заказ; оригинальный потолок.

Новые владельцы выкупили его девять лет назад и передали взволнованному Марино, который также украсил свою бывшую резиденцию на Манхэттене. Принимая во внимание структуру Сан-Франциско и его историю, Марино бережно сохранил внутренний двор и другие исключительные оригинальные детали, которые будут повторно использованы в воссозданном плане этажа, в том числе элегантные неоклассические панели в гостиной, которые выглядят прямо из французского отеля.Единственное место, о котором, как сожалеют владельцы, пришлось до шести, была курительная комната Rosekranses, созданная дизайнером AD100 Майклом Тейлором и усыпанная африканскими скульптурами, потому что настенное покрытие из травяной ткани стало слишком хрупким, чтобы его можно было спасти.

«Моя философия оригинальна и современна», — говорит архитектор, сравнивая свою философию дизайна с приготовлением мартини, который выглядит классическим, но не таковым. «Традиция — это джин, совершенно современные штрихи — это вермут, а специя, часто искусство, — это оливки, немного пикантные, но то, что замечает большинство людей.Рассмотрим так называемую лоджию, библиотеку, где глубоко кессонный потолок Полка — его зодиакальные мотивы деликатно обновлены — охватывает пространство, которое Марино оборудовал грибными стульями Марьян ван Обель и Джеймс Шоу, длинным металлическим столом из глянцевого кирпича. -красный, две люстры Ханса-Агне Якобссона 1960-х годов и высокие стеллажи промышленного назначения, изготовленные на заказ из текстурированной литой бронзы. Это конверт, который ссылается на прошлое, но в нем использованы сногсшибательные, совершенно неожиданные предметы интерьера, которые переносят атмосферу в будущее.

Как построить беседку на даче своими руками. Как построить недорогую беседку на даче? Как построить летнюю беседку на даче

Коттедж — это место преимущественно летнего отдыха, где дети могут спокойно гулять весь день на улице, полезные фрукты и овощи прямо с грядок, а взрослые довольствуются приятным сидением за шашлыком или просто прохладным коктейлем вдали от дома. городская суета. Именно для таких посиделок нужно иметь хотя бы небольшую, но удобную беседку.Недорогая беседка для дачи своими руками в короткие сроки — это не миф, а самая настоящая реальность! Из чего вы можете сделать это в этой статье.

Материалы для беседки

Можно сделать беседку своими руками:

Цена готового изделия будет зависеть не только от выбранных материалов, но и от сложности проекта. Обычная четырехугольная беседка будет дешевле шестигранной или нестандартной авторской конструкции. Любое строительство следует начинать с чертежа, выбора материалов и согласования объекта в соответствующих инстанциях.Даже если вы хотите сделать небольшую садовую беседку с мангалом, несмотря на право собственности на участок, не рекомендуется спорить без переговоров, так как при нарушении норм конструкцию могут обязать снести, а собственник — оштрафован за самовольный монтаж.

Беседки деревянные

Конструкция деревянной беседки может быть как простой — четыре опорных столба с крышей, так и сложной, включающей резные элементы, изгибы, большее количество углов и полов.

Кривые деревянные беседки — это обычно дерево, но вполне могут быть использованы канчи, шифер, металлический профиль или другие кровельные материалы.

Плюсов деревянной беседки:

Металлическая беседка

— Вторая распространенность этих структур. Это могут быть беседки, полностью выполненные из металла и комбинированные конструкции с металлической основой (каркасом) или кованые.

В создании беседки из металла нет ничего особо сложного, но в отличие от такой же деревянной, ее стоимость намного выше из-за стоимости материалов, а основание (столбы) конструкции необходимо бетонировать, что делает процесс более сложным. долго.Конечно, в некоторых случаях при правильной планировке конструкцию можно сварить и впаять в землю, а фундамент (перекрытие) может полностью отсутствовать, но тогда не совсем понятно, зачем было заниматься таким сложным материал …

Для кровли и пола можно использовать любые материалы.

Плюсы металлической беседки:

Беседка кирпичная

Если вы точно знаете, где хотите увидеть беседку, ваш дом построен из кирпича и вы были бы рады иметь на участке цельную композицию, то идеальным материалом для садовой беседки послужит кирпич.Конечно, возведение такого сооружения потребует больших временных и денежных затрат, но его комфорт полностью все это компенсирует.

Плюсов кирпичной беседки:

Беседки из поликарбоната

В последнее время все большую популярность приобретают козырьки и. В этом нет ничего странного, ведь конструкции красивы и имеют хороший запас прочности. Конечно, по стоимости они дороже деревянных и дешевыми их назвать нельзя. Но вполне возможно сделать его самостоятельно, использовав в качестве основы металл или дерево.

Следует очень осторожно и ответственно подходить к гидроизоляции разреза листа. При попадании воды в воду поликарбонат темнеет, что отрицательно сказывается на его эстетической привлекательности.

В качестве основы можно использовать любые материалы. Сам по себе поликарбонат прекрасно подходит в качестве кровельного и стенового материала.

Плюсы беседки из поликарбоната:

Так же можно найти готовые небольшие недорогие пролистывания из поликарбоната:

Сборные беседки

Вы можете купить готовые бригадные беседки.Их цена полностью соответствует качеству, а удобство монтажа опережает все перечисленные конструкции, которые можно сделать своими руками.

Чаще всего готовые беседки представляют собой навесы или навесы, которые можно оборудовать различными соде из того же материала, что покрывает крышу. Эти стены могут быть оборудованы «окнами» из прочного прозрачного пластика, москитными сетками и дверцами на молнии или липучке.

Цена на самый простой навес без стенок начинается от 3500 российских рублей и зависит от качества используемых материалов и размеров.

Плюсов готовых сборных беседок:

Фундамент (перекрытие) беседки

Можно недорого построить беседку, если не планируете делать это для любой погоды и защищать от дождя и ветра с боков и пола. Большой экономией будет отсутствие фундамента от этой конструкции.

Если вы все же решили сделать беседку на любую погоду своими руками, фундамент лучше сделать из бетона с использованием арматуры. Такая конструкция прослужит несколько десятков лет.Но по цене и трудозатратам этот вариант, конечно, не самый дешевый.

Недорогую беседку с полом можно сделать практически из любой подружки или из дерева. Достаточно надеть несколько брусков и положить из них фундамент, как это делают в деревянных домах, или сделать основу толщиной 40 мм. Пол сел на них. При правильном подходе и качественных материалах такая садовая беседка будет эксплуатироваться два и более десятилетия. Однако чем дороже материалы и качественное исполнение, тем ближе по стоимости деревянное основание беседки к цементному фундаменту, а в некоторых случаях может быть даже дороже.Например, при использовании лиственницы или кедра.

Конечно, это далеко не все возможные варианты фундамента для беседки, но самые простые и часто используемые. Без него можно обойтись и сделать пол только из тротуарной плитки или досок. Этого будет достаточно, если основание хорошо забетонировано.

Так что выбор материалов для основания беседки нужно делать исходя из предпочтений хозяина и бюджета.

Беседка с мангалом

Если конструкция вашей беседки предусматривает использование на ее территории мангала, то позаботьтесь о пожарной безопасности:

Декоративная беседка

Беседка на даче — это не только место для отдыха.Иногда становится полноценным залом для празднования какого-либо события. В таких случаях украсить беседку помогут те же материалы, которыми обычно украшают любые другие праздничные комнаты: шары, текстиль, живые и искусственные цветы.

Великолепным украшением любой беседки могут стать настоящие или кованые элементы декора. Оба подходят для любой конструкции, вне зависимости от материалов, из которых построены материалы.

Многие стремятся приобрести загородный сайт.Но после реализации задуманного возникает много вопросов по обустройству этого пространства. Как, где и что разместить — личное дело каждого. Но практически каждый считает необходимым наличие беседки на территории коттеджа или загородного дома. Летом проводит много времени. Вся семья собирается завтракать, обедать и ужинать в уютной беседке. Поэтому к строительству такого объекта следует отнестись серьезно.

При желании можно своими руками построить беседку, которая устроит вас и ваших близких по всем параметрам.Перед тем как приступить к работе, создайте на бумаге эскиз конструкции, в нем потребуется рассчитать расход материалов и другие важные вещи. Также важно учитывать особенности и цену стройматериалов. Беседка считается эконом-классом, если для ее изготовления использовался материал бюджетного уровня. Расскажи во всех этих тонкостях.

Расположение

Расположение беседки на участке зависит от целей, которые преследуют собственники, создавая ее.Многие относятся к беседке как к месту застолья. Это не так, в беседке приятно читать увлекательную литературу, женщинам нравится в ней заниматься рукоделием.

Если вы хотите провести семейную трапезу в беседке, застолье или просто позавтракать утром, лучше выбрать место поблизости дома. Трасса между домом и беседкой должна быть ровной, без препятствий, чтобы было удобно выбрасывать посуду, посуду.

Если вы рассматриваете беседку как место, где можно расслабиться, пересесть, отвлечься от суеты, то в этом случае лучше расположить самодельную конструкцию ближе к саду.Свисающие ветки деревьев, комфортно чернеющее пространство — то, что нужно жарким летним днем.

Если в семье есть маленькие дети, лучше будет совместить небольшую детскую площадку на участке с беседкой. За детьми настолько легче следить, что вы можете наблюдать за их игрой, занимаясь в это время своим хобби в беседке.

В случае, когда коттедж приобретен недавно и хозяева определились только с зоной отдыха, важно, чтобы беседка располагалась в зоне отдыха.

Материалы

При строительстве используются только хвойные породы.

Внимательно подойдите к выбору материала несущих деталей, они самые главные. Для их строительства обычно используют сосну и лиственницу, так как эти породы менее подвержены гниению.

В России бревна и другие строения строили на Руси. По сей день бревно как материал не теряет актуальности.Технологии продолжают развиваться, материал производится в больших количествах при сохранении качества. Породные постройки отличаются прочностью, красотой и необычностью. Оцилиндрованное бревно активно используется для строительства закрытых и открытых беседок, ограничений нет. Соответственно, для разных построек бывают бревна разного диаметра.

Пиломатериал изготавливается из древесины хвойных пород. Сечение бруса, используемого для беседки, обычно 100 на 100 мм или 150 на 150 мм, длина бруса до 7 метров.Для постройки дакетов используйте штангу для основания, вертикальные стойки. Основание крыши также выполнено из деревянного бруса. Для остальной части беседки лучше подойдет обрезная доска.

Этот материал имеет свои преимущества:

Профилированный брус отличается своей геометрией и соединяется между собой шипами и пазами.

Плюсы такого материала:

• Простая коллекция дизайна.Из профильного бруса построить беседку намного проще, элементы собраны как конструктор.
• Не требует шлифования, материал обрабатывается на заводе.

Но есть и минусы:

• Со временем дерево сохнет и на нем появляются трещины. Это портит внешний вид беседки.
• Из-за щелей остаются каналы для насекомых или грибка, которые очень трудно удалить.
• Цена на профилированный брус намного выше обычного.

Откидная створка, или двойная планка, имеет специальный норвежский компаунд, благодаря которому конструкция становится очень прочной. Также в нем есть боковые секции, которые увеличивают пространство изнутри, в отличие от обычного бруса.

Двойная планка имеет свои недостатки:

• Сборка. Лодка идет непросто.
• Трещины. Когда дерево со временем будет обыскивать, оно потемнеет и на нем появятся трещины.

Металлические беседки Как и многие даченсоны, и это неудивительно. Материал считается недорогим, учитывая, что металл прочный. Из него можно создать элегантный декор, металлические беседки дополнят общий экстерьер дома.

Человек, который работал со сварочным аппаратом, справится с этой работой и имеет опыт. SAMI простой дизайн — это каркасный каркас, поверхность крыши — черепица.

Визуально металлические конструкции, несмотря на свою прочность, выглядят очень хрупкими и легкими. Металлические беседки можно строить на любых поверхностях Земли.Такие беседки часто переносят с одного места на другое. Возможность переноса конструкции — несомненное преимущество.

Если до сих пор владельцы сайта путают грубый вид металла, то в этом случае им на помощь приходят оригинальные идеи, связанные с художественной ковкой. Но ковка различных узоров и изделий стоит дорого, зато такая красота прослужит долго. Еще один плюс металла в том, что он сочетается с другими материалами. В качестве примера можно привести беседку, у которой металлический каркас, а крыша — из поликарбоната.

Учтите, что под воздействием жаркого летнего солнца металл быстро нагревается до высоких температур, что может доставлять некоторый дискомфорт. Но плюсов в такой конструкции однозначно больше, чем минусов.

Беседки из кирпича или камня могут быть как открытыми, так и закрытыми. № Часто кирпичные беседки многофункциональны и в них обычно устанавливают пайку, курилку или камин. Эффектно смотрятся периоды из натуральных пород породы, однако стоимость такой конструкции очень высока.О прочности камня и кирпича говорить нет смысла — всем известно, что эти материалы очень прочные и очень долго служат.

Беседки из поликарбоната пользуются все большей популярностью, они составляют конкуренцию конструкциям из других материалов. Такие летние беседки выглядят очень современно.

Рассмотрим его достоинства:

• Прочность. Такую желаемую характеристику материал приобрел за счет ячеистой структуры.
• Светопропуск способность.Прозрачный поликарбонат пропускает около 90 процентов солнечного света, но дачники предпочитают цветной поликарбонат. Так внутренняя часть беседки затеняется, что необходимо в жаркий солнечный день.
• Защита от ультрафиолетовых лучей.
• Гибкость листов поликарбоната. Это то, что позволяет придавать дизайну любую форму.

• Масса. За счет простоты транспортировки стоит недорого. Также легкий вес заметно упростит установку.
• Широкие цвета. В цветовой палитре легко найти интересующий оттенок. Часто бывает, что другие материалы беседки не подходят для дома именно по цветовым характеристикам, тогда стоит обратить внимание на поликарбонат.
• Отсутствие дополнительной обработки.

Виды конструкций

Существует множество вариантов конструкции беседок. Кстати, Альтанки отличаются от беседок тем, что имеют достаточно высокий фундамент, беседки строятся практически на Земле.

Открытые беседки наиболее популярны в России. Классический вид беседок — самая обычная односторонняя крыша на опорных столбах. Для фундамента лучше выбрать камень, кирпич или массивные бревна, это касается тяжелых конструкций. Обычно столбы достаточно глубоко закрепить в земле. Пространство между ними можно украсить красивыми решетками, досками в зависимости от общего типа участка. Можно использовать навес как крышу.

Обычно дакеты ограничиваются беседкой, у которой три стены ограждены забором, а четвертая стена — вход.Внутри скамейки, между ними стол. Но есть и более оригинальные идеи — внутри беседки можно установить камин, сарай.

Открытые беседки могут быть разными, из разного материала, с разной крышей и т. Д. Однако у них одинаковые достоинства и недостатки.

Льготы:

• Небольшие расходы. Открытые беседки не требуют остекления, большинству из них не нужен фундамент, оно того не стоит.
• Защита от солнечного света и дождя, при этом есть доступ свежего воздуха.
• Переносные конструкции позволяют изменить ситуацию по желанию хозяина.

Главный недостаток открытых беседок в том, что их защитные характеристики практически отсутствуют. Такая беседка не спасет от прохладного позднего летнего вечера. Насекомые легко проникают внутрь. Сильный ветер тоже доставляет дискомфорт, прячьтесь от него в беседке открытого типа.

Закрытая беседка — по сути, домик.

Плюсы такой беседки:

• Защита от погодных явлений. Он может проводить в нем время и в теплые дни, и в дождливую погоду.
• Вариантов обустройства места намного больше. Это все равно, что обустроить собственный дом, выбрать мебель, заняться декором и т. Д.
• Круглогодичное использование. Если у вас есть отопление, то при любых погодных условиях есть возможность, даже в зимнее время года.

А теперь рассмотрим минусы:

• Немалое значение имеют финансы, закрытая беседка выполняет практически те же функции, что и дом, соответственно финансовые затраты на нее — как в небольшой дом.
• Требуется закладка фундамента.
• Участок должен быть немаленького размера. Если участок небольшой по площади, то закрытая беседка будет смотреться на нем неуместно. Хозяевам на таком участке будет неуютно.

Самыми красивыми считаются застекленные закрытые беседки. Им приятно быть по вечерам, смотреть, как садится солнце. Однако стекло — хрупкий и довольно дорогой материал, который может доставить хозяевам массу проблем.

Открытые и закрытые беседки сильно отличаются друг от друга, и настраивают их для разных целей. Перед приобретением материала разберитесь с чертежами и расчетами будущей конструкции, продумайте тип беседки. Что в ней важно — только семейные ужины на природе летом или круглогодичное использование беседки? Только решившись с этим, приступайте к остальной работе.

Форма и размеры

Выделить какие-то конкретные стандарты сложно. Каждый хозяин самостоятельно подбирает для себя форму, размеры, декор беседки. Но основные формы все еще существуют.

К возведению шестигранной беседки нужно отнестись очень ответственно. Если есть необходимость увеличить свободное пространство, то скамейки можно встроить в конструкцию. Так они будут занимать гораздо меньше места.

Интересная овальная форма беседки, используемая в летних домах.

С прямоугольной фигурой сложностей гораздо меньше, ее можно установить по любым параметрам длины и ширины.Существенный плюс прямоугольных рядов, в отличие от шестиугольника и овала, более совершенный.

Выбирая габариты садового домика, создайте чертежи и схемы. Они упростят понимание устройства конструкции.

Пошаговая инструкция

Из дерева

В работе вам понадобятся самые обычные строительные материалы, которых найдутся у любого садовника или садовника:

• песок;
• щебень;
• цемент;
• пропитка, краска, защитные покрытия;
• кровельный материал.

Обязательно графически изобразите будущую беседку, без рисунка построить беседку невозможно. Так будет видна общая картина, какой материал вам нужен и в каком количестве. Изображение также упростит расчеты, поскольку визуально легче ориентироваться в дизайне.

Изобразите общий план участка с домом и другими объектами, расположенными на территории. Так вы рассчитаете дизайн сайта.

С помощью кулера разметить 4 прямых угла с учетом нужной длины и ширины конструкции. Проверьте, как можно получить прямые углы, измерив длину диагоналей. В прямоугольнике они равны.

Вы можете воспользоваться известной теоремой Пифагора. Диагональ, возведенная в квадрат, будет равна сумме обеих сторон — длине, возведенной в квадрат. Если выполняется равенство, прямые углы отмечаются правильно.

При возведении шестигранной беседки порядок работ будет несколько другим.

В землю установите колышек, привяжите его к концу веревки. Возьмите второй колышек и привяжите второй конец, между колышками натянутая веревка и есть радиус. Изменив длину веревки, измените радиус. Второй колышек вне круга.

Теперь важно отметить точки вершин шестиугольника. Через центр круга проведите прямую линию, когда круг пересекается двумя точками, на рисунке это M и P. Линию можно расположить как угодно, но ориентируйтесь на свои предпочтения.Если беседка расположена вдоль забора, то эта линия должна быть параллельна забору.

В одну из точек вбейте столько же, сколько было в центре. Не снимайте веревку, иначе вы измените радиус, и правильный шестиугольник не выйдет. Например, задаем номер точки P, затем еще одна метка колы указывает на окружность O и T. Аналогично поступаем с точкой M.

Когда все шесть точек найдены, нужно выбить колышек на площадке . Так что очки не теряются.

Как уже было сказано ранее, фундамент под нетяжелую беседку деревянным материалом не требуется. В его роли может быть кирпичная, каменная или кафельная кладка.

Есть еще очень необычный вариант фундамента из колес, точнее из покрышек. Покрышки заливаем цементом, фиксируем большим металлическим штифтом.

Деревянные концы также используются в качестве фундамента. Но если почва глинистая, часто влажная, то этот способ не подходит.

Важные моменты При заливке фундамента:

• Обязательно песок и подушка придавленная.Это касается всех типов фундамента, кроме свайного.
• Хересный бетон следует наносить постепенно, лучше всего во влажной среде. Покрытие периодически увлажняйте, иначе высохнет только верхняя часть, а потом по всему основанию дадут трещины.
• Готовый фундамент необходимо защитить от внешних воздействий. С этой задачей хорошо справятся каучукоид или другие более дорогие материалы.

Если есть желание сделать беседку с мангалом, фундамент конструкции должен выдерживать вес мангалы.Тогда лучше использовать плиточный фундамент, который хорошо перенесет этот вес и соответствующую нагрузку.

Для обвязки нижней части вертикальных стоек используйте планку, которая крепится к ламелям. Далее крепятся стойки, которые будут удерживать крышу. Крепление к лагам осуществляется гвоздями. Стойки должны иметь крайне перпендикулярное положение по отношению к Земле.

После устройства стоек приступают к настилу полов. Для этого используйте доски, устойчивые к гниению и другим внешним воздействиям.Для крепления досок вам потребуются саморезы или гвозди. С каждого конца доски монтируется пара саморезов или пара гвоздей. Если к ним прикреплены гвозди, рекомендуется заранее проделать для них отверстия в доске. Так меньше вероятность появления трещин на дереве.

Стенды Roof Start с рамой. Для квадратных беседок лучше всего подходят четырехскатные крыши, но проще всего построить одинарную. Из планки вырезаны стропильные ножки, они попарно расположены под углом.К каждой из опор симметрично присоединены вспомогательные насосы.

Обычно для покрытия крыши используют лист фанеры. Саморезы используются для соединения, после накрытия самой Fanera для защиты каучукоида, затем битумной плитки.

Плитка очень проста, с ней также довольно легко работать. Покрытие крепится к напольному покрытию крупными гвоздями. Для облицовки плиткой использована конструкция Fen. После идет установка обычной плитки. Гвозди должны быть длинными для крепления фанера, карниза и обычной плитки.

Перед укладкой плитки снимается пленка, ставит скобки, каждый раз перекрывая швы. Гвозди должны проходить через все слои плитки, иначе она со временем сломается.

По краям кровли срезана черепица, эти места промаркированы битумным клеем. Поперек конька укладываем плитку конька липким слоем, скрепляя гвоздями.

Покупая гибкую плитку, следите за номером партии, он должен быть одинаковым.Бывает, что в разных партиях попадаются разные оттенки материала.

Металл

Обратите внимание на почву, разбросайте и запутайте. Мастера советуют произвести разметку поверхности тротуарной плитки. Таким образом, металлическая конструкция будет более прочной, не будет перекоса конструкции, а если вы захотите убрать беседку, то останется ровный участок от плитки (для разборного типа).

Сегодня становятся все популярнее и популярнее становятся загородные сайты, но еще моднее — обустраивать их самостоятельно.Например, беседку своими руками — это не только уютно и красиво, но и доказательство того, что все можно сделать, если только захочется. Итак, с чего начать?

Этапы строительства садовой беседки

В первую очередь тщательно очистите выбранный участок, на котором мы планируем построить беседку своими руками, от разного мусора, ненужных стройматериалов и всякого хлама.

Если есть зарубки или заеды, лучше сразу избавиться от них, так как в дальнейшем это значительно усложнит задачу.

Затем определяем, сколько мы хотим построить нашу беседку. Предположим, общее количество человек, которое может вместить конструкцию, составляет 15-16 человек. Делаем чертежи своими руками или берем готовые. Ниже в статье вы найдете чертежи садовых беседок, но они подходят и для другого типа беседки, чем на фотографиях в статье. Планируем места, где будет заливаться наш фундамент, затем следует залить котлован подходящего размера и оборудовать опалубку.

Беседки для дачи своими руками не требуют такого объема работ, как строительство загородного дома или другого помещения, но некоторые процедуры во всех строительных процессах все же схожи.

Несмотря на то, что беседка — это максимально открытое помещение, конструкция должна быть достаточно прочной, чтобы защитить находящихся в ней от дождя и ветра.

Следующий этап — установка несущих вертикальных конструкций, затем перекрытие балок.Вертикальные конструкции связаны с особыми лагами и все это прикрывается обычными половыми досками.

Деревянные конструкции покрываются грунтовкой глубокого проникновения и окончательно наклеиваются в любой понравившийся цвет. Как правило, большинство людей, которые делают летние беседки своими руками, предпочитают приятные ненавязчивые оттенки пастельных тонов, близких к бежево-коричневым.

В сочетании с зеленой листвой смотрится очень гармонично. Стоит помнить и учитывать тот факт, что какие бы погодные условия ни были, каждый год беседка подвергается повторному крику, чтобы минимально подвергнуться разрушению.

Крышу для беседки своими руками, как показано на фото, лучше всего делать ровной и немного углубленной в конструкцию. Для того, чтобы дождевая вода попадала на крышу, она там не скапливалась, а была установлена ​​самодельная дренажная труба, она установлена.

Рядом с основной беседкой можно вытащить небольшой лаваш, если его можно так назвать, который может углубляться ниже уровня земли до 70 сантиметров. В песчаный грунт добавляется небольшое количество щебня, чтобы образовался естественный дренаж для достаточного удаления.Сточные Воды. Здесь можно оборудовать небольшую специальную площадку для приготовления шашлыка (единственную, нужно сразу проследить, чтобы сверху не было веток).

Если вы решили построить беседку из дерева своими руками, не забудьте про территорию для детей — еще одну небольшую площадку, на которой можно установить.

Завершающим этапом является отражение нашей беседки: установка мангалов, столов и других необходимых аксессуаров.Можно положить в магазины мягкие яркие подушки, поставить на столы массивные свечи в изящных подсвечниках. Поскольку беседка имеет преимущественно открытую конструкцию, ее виртуальные стены должны быть защищены от посторонних взглядов и создавать уют. Сделать это можно с помощью светлого светлого тунца или специальных навесов.

Примечательно, что современные деревянные беседки своими руками — это не просто унылая «избушка» с потрескавшейся зеленой краской, как мы помним из детства, а целые развлекательные мини-центры, в которых есть место для приготовления шашлыка, и для спокойных уединенных бесед, И для развлечения детей.

Чертежи садовой беседки

Предлагаем ознакомиться с чертежами садовых беседок:

Беседка станет прекрасным дополнением любого дачи, ведь она хороша и возвращается на чашку чая, и пообщаться с друзьями, и отметить семейный праздник. Хотите стать обладателем такого функционального и уютного сооружения? Нет ничего проще — его можно сделать своими руками из самых обычных выдувных материалов.Чтобы полностью справиться с поставленной задачей, предлагаем качественно разобраться в технологиях строительства: вашему вниманию подробная инструкция, как построить беседку красиво, но быстро и дешево, а также фото и видео, которые послужат полезным наглядным пособием в вашей работе.

Шаг 1: Определяет с помощью настроек беседки

Чтобы строительство беседки не вело к большим временным, энергетическим и финансовым затратам, важно продумать каждую деталь будущего дизайна до мельчайших деталей.В частности:

• габаритов;
• форма;
• вид на крышу;
• тип фундамента;
• материалов для каркаса.

Размеры беседки лучше всего рассчитывать по формуле: 1 человек = 1 кв.м. пространство. Форма конструкции определяет уровень сложности строительства, поэтому, если вы беретесь за такую ​​работу впервые, отдайте предпочтение традиционной прямоугольной беседке.

Крыша беседки может быть одинарной, двухуровневой, круглой или пирамидальной.Естественно, дешевле и проще смонтировать односпальную кровать.

Что касается материалов, то беседку лучше всего строить из брусков дерева, профнастила и металлических подкосов — работать с ними намного проще, чем с кирпичом, камнем, бревнами или коваными решетками. К тому же эти материалы очень бюджетные.

Этап 2: Подготовка к строительству

Как видите, идеальный вариант для новичка — прямоугольная беседка с односкатной крышей на фундаменте плитного типа. Для поднятия такой пристройки потребуются следующие расходные материалы:

• брусья двух видов — сечением 50 х 50 и 100 х 100 мм;
• деревянные доски 30 х 150 мм и 50 х 150 мм;
• листов профнастила;
• плечо арматуры;
• щебень крупный;
• бетонный раствор;
• песок;
• саморезы и шурупы; Грунтовка
• ;
• краска.

Не забудьте про рабочие инструменты:

• болгарский;
• электроловик;
• ножовка;
• отвертка;
• анкерные болты:
• уголки стальные
• молоток;
• уровень;
• правило.

После того, как все материалы и инструменты подготовлены, необходимо выбрать место установки беседки и сделать на нем разметку. Для этого сначала нужно обозначить четыре угла будущей конструкции, учитывая заранее продуманные размеры, и запретить их маяки.Затем между маяками нужно натянуть шпагат. В результате у вас должен получиться прямоугольник — такой на участке и будет ваша беседка.

Этап 3: Рисуем фундамент

Заливка фундамента начинается с подготовки котлована. Его глубина должна быть 20-30 см. Выкопать можно простой лопатой: почву убрать, выровнять и перепутать дно. Следите за тем, чтобы стенки ямы стояли вертикально, без уклонов. В готовую выемку нужно насыпать слой песка в 10 см.Его следует смочить и плотно утрамбовать. Убедившись, что слой идеально ровный, нанесите по периметру стяжки из доски. Его высота должна быть не более 10 см. Далее нужно закрепить опалубку брусками.

Следующим шагом будет засыпка большого щебня. Затем по углам будущей беседки к щебню необходимо установить стержни арматуры. Для устойчивости стержень удлинителя должен возвышаться над уровнем фундамента на 10-15 см.Затем залейте котел бетонным раствором.

Совет. После заливки обязательно растворите бетонное правило, чтобы основание было идеально ровным. К дальнейшим строительным работам приступайте только после полного затвердевания фундамента!

Этап 4: Сбор каркаса

Монтаж каркаса беседки — одна из самых сложных и ответственных работ всего процесса строительства, поэтому очень важно выполнять ее в четкой последовательности:

• Приготовьте 4 бруса с сечение 100 х 100 мм и вырежьте их по высоте конструкции.Обработайте готовые элементы грунтовкой.

Важно! Передние брусья должны быть длиннее задних минимум на 15 см, чтобы была возможность формировать салазки крыши.

• Каждая контрольная штанга просверливается в нижнем конце. Диаметр отверстия должен быть равен диаметру стержней арматуры, установленных в углах фундамента.
• Установите опорные стержни на стержень и выровняйте их вертикально с помощью уровня. Закрепите их анкерными болтами.
• Соедините уголки с досками 50 x 150 мм и установите специальные шпалы для стропил.

• На расстоянии 10 см от верха конструкции и 50 см от пола соедините стойки перемычками из брусков сечением 50 х 50 м, закрепив их болтами. Между этими перемычками через каждые 50 см стальными уголками и саморезами зафиксируйте вертикальные планки. Только входная зона должна оставаться свободной.

Этап 5: Смонтировать крышу и оформить беседку

Монтаж кровли не потребует много времени и сил, так как одностоловые конструкции очень просты в установке.Итак, сначала установите лаги на доски, соединяющие угловые бруски. Средний шаг 30-40 см. Затем накройте их доской 30 х 150 мм, оставив зазоры между ними 10 см. Далее накрываем пергаментными досками и сверху набираем тонкие рейки. На эти рейки положите листы профнастила и закрепите их самозатяжками или гвоздями. Собственно крыша готова.

После завершения основных строительных работ приступаем к проектированию беседки. Для начала его нужно обработать антикоррозийным средством.Затем дизайн можно красить, покрывать лаком или даже мастерить. После этого проведите электричество и установите необходимую мебель. И в заключение можно просверлить стены беседки из легкого тюля, чтобы придать пространству еще больше уюта.

Как видите, в строительстве дачной беседки нет ничего сложного. Если вы будете следовать нашей простой инструкции, то сможете получить красивый уголок для комфортного отдыха на природе без лишних и денежных затрат.

Любой собственник земельного участка мечтает создать уголок уюта и комфорта для отдыха на свежем воздухе.Кстати, это необходимо для беседки, обустроенной по индивидуальным фантазиям хозяина.

Для постройки беседки своими руками не обязательно иметь специальные навыки или образование — нужна простая теоретическая подготовка, набор необходимых инструментов и, конечно же, желание и желание.

Конструкция постройки страны, несмотря на максимальную открытость, несет функцию защиты от дождя и ветра, поэтому должна быть достаточно прочной.

Актуальные виды беседок

Так какой же может быть беседка на даче? Материалы для этого здания и стиль его оформления необходимо подбирать с учетом окружающего ландшафта.

Он должен гармонично дополнять дизайн. дачный дом и проектирование всего садового участка, а не выделяться на фоне основного ансамбля.

Но нельзя забывать о функциональности модели, красоте и ландшафтном дизайне одновременно!

В основном различают три типа внутренних построек:

Закрытого типа, как правило, домики (кирпичные или деревянные), с дверными и оконными оперными.Такая конструкция утеплена и для полезного времяпрепровождения и в жаркое летнее время, и в морозные зимние дни. Внутри разумно предусмотреть печь, камин или мангал для сохранения тепла в помещении;

Полуоткрытого типа. Эта обычная разновидность классических беседок пользуется наибольшей популярностью для комфортного обустройства. прайсворк. Чаще всего из дерева или кованых конструкций используют шторы со шторами, которые будут использоваться;

Открытого типа. К ним относятся навесы и ротонды.Обычно каркас такой конструкции включает в себя деревянные (железные) опоры и легкое финишное покрытие.

Они очень удобны на небольших закрытых участках, занимая хотя бы свободное пространство, но выгодно создавать теневые барьеры, которые просто необходимы для летнего отдыха.

Для украшения открытых беседок основания натягиваются фигурными цветочными композициями, которые ежегодно расширяются в росте и создают красивую живую стену.

Коллекторные формы беседки

Современные постройки богаты разнообразием конструкций, но, несмотря на это, существуют традиционные формы:

• Круглый — классический навес с основанием из столбов, удерживающих легкую крышу.Дизайнеры предлагают сделать их из поликарбоната, пластика, но самый интересный вариант — уютная беседка, сплетенная из прутьев ивы.
• Простая прямоугольная — это конструкция, заделанная из металлического каркаса, поликарбоната, дерева или кирпича.
• Многоугольник — это шестиугольная полузамкнутая конструкция из дерева или кованого железа.
• Структура нескольких разных форм. Чаще это закрытые дома с пристроенной открытой территорией для активной зоны отдыха (МАНГАЛ).

Инструкция по установке беседки

Определившись с формой и видом беседки, подготовив все необходимые инструменты (пила, электролобзик, дрель, шуруповерт, уровень, пассати, бор / п.) И закупив выбранные материалы, можно смело приступать к основным строительным работам.

Рассмотрим наиболее ходовой вариант установки популярной конструкции беседки.

Так как конструкция имеет небольшой вес, ее можно поставить на хорошо набухший грунт (дренаж из щебня) или построить фундамент из столбов, засыпанных землей.

Важно! Дерево для беседки необходимо подвергнуть обязательной водоотталкивающей пропитке и антисептику, чтобы не допустить внешнего воздействия погодных условий, гниения и вредного воздействия насекомых.

Для работы с деревянным зданием вам потребуются следующие материалы:

• Трубы.
• Стойки.
• Барс.
• Ящики для рамы.
• Цемент, щебень, песок.
• Деревянные бруски.
• Доска фанера.
• Материалы для изготовления кровли.

После сбора проводится готовая конструкция: шп банка, шлифовка, покрытие вуалью для защиты дерева от влаги и красивого внешнего вида.

Тщательный подход к работе, составление чертежа, изучение технологии строительства — все это действительно поможет поставить красивую, удобную беседку на земельном участке своими силами!

Фото беседки своими руками
