Сваи винтовые для фундамента своими руками: Вкручивание винтовых свай своими руками, инструкция закручивания

Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

Этапы установки винтовых свай:

1. Разметка свайного поля.

Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

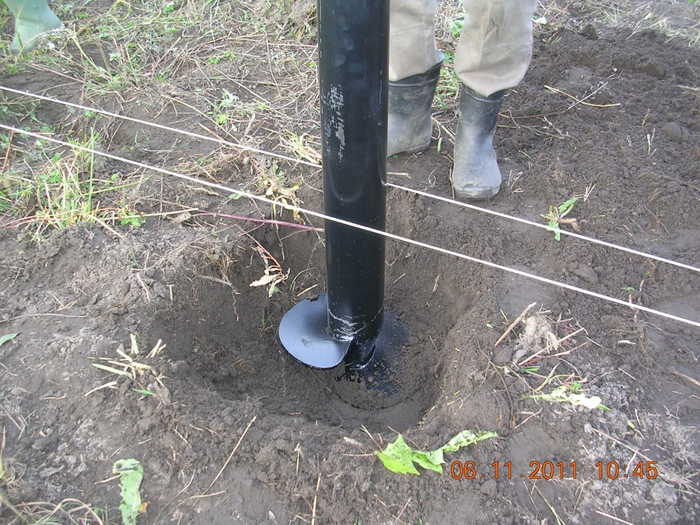

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.

В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.

5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).

6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода – нет коррозии!)

7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.

При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

информация о винтовых сваях и способах вкручивания свай

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок.
  Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка . Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Свайный фундамент своими руками. Виды свай для возведения свайных фундаментов.

Свайные опоры изготавливают из хвойных пород, дуба. Выбирают прямоствольные бревна, очищают от коры. Чтобы получить опоры одинакового диаметра и равной несущей способности бревна обтесывают, поверхность шкурят. Для того чтобы столбы легко входили в грунт их нижние концы заостряют. Дерево пропитывают антисептиками и антипиренами либо покрывают расплавленным битумом.

На деревянных сваях строят легкие конструкции — бани из бруса, летние кухни, беседки, теплицы, садовые домики, навесы. Опоры из хвойных пород используют для застройки участков с глинистым, торфянистым, болотистым грунтом. Если строительство ведется на плотных почвах, тогда острие защищают листовой сталью или льют наконечники из чугуна. Чтобы верхняя часть опоры не пострадала от ударов молота на столбы надевают специальные кольца — бугели. Чтобы понять как сделать фундамент на сваях своими руками нужно знать на какую глубину следует погружать опоры. Если грунт слабый, просадочный, то рекомендуется использование нарощенных свай. Длина такой опоры может достигать 40 м. Для легких сооружений достаточно будет пятиметрового погружения.

Для забивки свай из дерева используют различные типы оборудования: паровоздушные молоты, дизель-молоты, вибропогружатели, вибромолоты, копры ручные и навесные, пневматические забиватели столбов, гидравлические коперы.

Столбы забивают по предварительной разметке, формируя свайное поле согласно проекту. Верхние части обрезают по одному уровню, спилы обрабатывают антисептической пропиткой. Опорные столбы объединяют в единую конструкцию обвязкой, которая повторяет контуры фундамента. Для усиления основания используют брус 150х200 мм.

Плюсы использования деревянных свай:

• Дерево поддается механической деформации, такой фундамент способен выдерживать серьезные изгибающие и растягивающие нагрузки.
• При наличии практических навыков и спецоборудования фундамент на сваях своими руками можно построить за 1-2 дня.
• Использование деревянных конструкций позволяет создать устойчивое основание на участке с нестабильным грунтом, перепадами по высоте.

К недостаткам можно отнести короткий срок службы деревянных опор, невысокую несущую способность. Такое основание подходит только для облегченных конструкций. Через 30-35 лет деревянный фундамент потребует капитального ремонта или замены.

Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т. е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

1. Установка винтовых свай
2. Выравнивание свайно-винтового фундамента по горизонту
3. Обвязка винтовых свай

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

1. На вкрученную сваю одевается муфта и выравнивается.
2. Муфта прихватывается сварочным аппаратом к винтовой свае.
3. Сверху в муфту вставляется следующая свая.
4. Все швы качественно провариваются.
5. Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

• Сейсмическая активность в районе (длина сваи от 4 метров).
• Залегание твердого грунта (зависит от его состава, определяется испытаниями).
• Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

• Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
• Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

• Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
• Скорость возведения — 2-3 дня;
• Приступать к строительным работам можно сразу после установки свай в землю;
• Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
• Данный вид фундамента подходит для любого типа почв;
• Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

• Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
• Прослужит такой фундамент меньше чем бетонный аналог;
• Требуется хорошее утепление пола в доме;
• Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

• Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

• Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

• Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

Дом на винтовых сваях своими руками

Малоэтажные сооружения без подвала можно строить на винтовых сваях. Фундамент под дом на винтовых сваях своими руками — вполне себе реальный вариант. Стоимость таких свай гораздо меньше стоимости бетонных фундаментов, однако, они абсолютно не уступают им по надёжности. У нас можно приобрести винтовые сваи с доставкой или без, для самостоятельного монтажа.

Для самостоятельного монтажа винтовых свай вам понадобятся:

• винтовые сваи;
• колышки;
• шпагат (бечевка)для разметки;
• рычаг;
• прибор для выставления уровня;
• болгарка;
• цементно-песчанная смесь.

Для выполнения обвязки будут нужны:

• сварочный аппарат;
• болгарка;

Этап подготовки

Применение винтовых свай допускается почти в каждом виде почвы, кроме скалистых пород.

Вкручивать сваи необходимо ниже уровня промерзания почвы. Винтовые сваи отлично зарекомендовали себя в местах, где существуют уклоны, разные уровни высоты, прочие сложности рельефа.

Надёжность фундамента дома находится в прямой зависимости от того, в какой степени грамотно были выполнены расчёты допустимой нагрузки.

При создании проекта необходимо учитывать будущую массу дома с мебелью, воздействие ветра и снега.

Пример свайного поля:

Результаты расчётов дают понимание сколько нужно опор, их диаметр. Допустимое расстояние между сваями — до 3-х метров. Необходимую длину винтовых свай определяет результат пробного бурения.

Согласно плану оформляется эскиз свайного поля.  Винтовые сваи отличаются диаметром, толщиной стенки, диаметром\толщиной лопасти. Для бытовых строений и  бань достаточно диаметра 89мм, для построек с большой массой – 108 мм и 133мм.

Выбор и покупка винтовых свай

Компания ЛенСвая производит винтовые сваи, покрытые двухкомпонентной краской PRIMATEK PRIMATAN SP 55, препятствующей появлению ржавчины.

PRIMATEK PRIMATAN SP 55 — это двухкомпонентная быстровысыхающая полиуретановая грунт — эмаль с отличными антикоррозионными свойствами. После отверждения покрытие имеет высокую механическую прочность и эластичность.

Доступен самовывоз, также можно заказать доставку винтовых свай.

Установка винтовых свай

Начинать монтаж следует с разметки территории согласно проекту. Колья нужно вбивать с небольшим превышением плановых размеров фундамента, заметить прямоугольники по диагонали, удостовериться, что разметка выполнена корректно.

Обозначьте места монтажа опор вбитыми колышками. Ориентируйтесь на натянутую бечеву. Можете сделать небольшие приямки, глубиной до полуметра.

Для качественной установки опор потребуется три человека. В верхней части винтовой сваи имеется технологическое отверстие, в него вставляется рычаг. Закручивая винтовую сваю, обязательно проверяйте уровнем вертикаль. Отклонения не допускаются, ведь это может вызвать разрушение дома.

Выровняйте сваи по горизонтальному уровню, отрезав лишнее при помощи болгарки. Полости свай залейте бетоном или засыпьте цементно-песчаной смесью для увеличения срока эксплуатации.

Как закрутить винтовую сваю своими руками — на эту тему в интернете есть куча роликов, с

Обвязка свайно-винтового фундамента

Выбор обвязки в каждом случае индивидуален. Решающим фактором является материал, использованного при строительстве здания, а также особенности грунта.

При обвязке швеллером его кладут на винтовые сваи рёбрами вниз, без оголовков.

Если предусмотрена обвязка  деревом, то на винтовые сваи крепят металлические оголовки с помощью сварки, а уже на них кладут брус. По сути — это нижняя обвязка строения.

Можно попробовать установить винтовые сваи самостоятельно, но следует помнить, что экономия средств на работе специалистов может привести к недостаточной надёжности фундамента, что значительно сократит срок службы всего дома.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.После того, как сваи вкручиваются в землю, они становятся такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, выступающую из земли.Винтовые сваи бывают разных диаметров как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимальное, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог собрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки для локтей, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте более подробно рассмотрим детали винтовой сваи:

Головка сваи

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Просто повернув гайку, можно поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно обратитесь к местным строительным нормам и правилам, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что 2 фута ниже линии замерзания — это идеальный вариант. Таким образом, вы гарантируете, что даже в самый разгар сверххолодной зимы ваш сарай не пошевелится.

Спиральная пластина

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая заржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете установить эти сваи практически при любой погоде — если только земля не полностью промерзла (но кто же тогда захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые практически не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без каких-либо ударов.

Устойчивость

Причина работы винтовых свай — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обеспечивают гибкость в том, что касается регулировки высоты головы сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6х6 футов для газонокосилки или пещера размером 24х30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего навеса, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но навес вам мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи местного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип навеса, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и спиральные пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматурного стержня может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи годятся даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматурный стержень, чтобы помочь вам. Если есть огромные валуны, вы можете скорректировать план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

Проконсультируйтесь с техническим листом, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex размером 50 дюймов для сарая рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители будут утверждать, что расстояние между винтовыми сваями от 8 до 10 футов является стандартом. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция пола сарая будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, обратитесь к местным строительным нормам, чтобы получить информацию о том, где проходит линия промерзания и насколько глубоко свая должна уходить в землю.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как установить винтовые сваи самостоятельно. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала ознакомьтесь со строительными нормами и правилами и поймите, на какую глубину должны заходить ваши винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он находится в идеальном вертикальном положении. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он ровный.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верха сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите скобу на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика, а не выполнять работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и гораздо шире диаметра, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex диаметром 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, скорее всего, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют прямоугольного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, куда вы можете механически прикрепить 2 × 4.

Заключение

При установке фундамента сваи самостоятельно помните, что самое главное — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балок, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Винтовые сваи своими руками 101 Все основные сведения, которые вам нужно знать — Часть 2

Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей.Сюда входят:

1) Проверка планов здания
2) Выявление, где находятся ваши услуги, например, на вашем участке проходят электрические и водопроводные газовые трубы
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование вышеуказанному протоколу означает, что вы вряд ли встретите какие-либо кабели и трубы при использовании винтовых свай. Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовые сваи?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете нанять ручную машину, которую вы можете арендовать у UKHelix Co., Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать процесс создания фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix.com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.

Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство проходов через природные заповедники или установку звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для более легких конструкций наиболее популярными размерами свай UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является всего лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

Как построить настил — Винтовые сваи

Палубные винтовые сваи

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить.Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитать количество свай

Установка винтовой сваи на настил

Характеристики винтовой сваи

Фундаменты со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных. Это создает много опор, а я ненавижу рыть ямы под опоры.Линия замерзания в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми типами каменистых почв, известных человеку. До того, как я перешел на винтовые сваи, я изнашивал множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундамента палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию со строительными чиновниками, неспособными указать конкретное время или день, но со способностью появиться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота.Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома. Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они стоили дорого для небольших работ, могли повредить подъездные пути и не всегда появлялись вовремя.И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунтовом строительстве невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я привлекал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта палубы, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое.Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в почву (рис. 1). Он имеет вывод или вал — обычно длиной 7 футов — приваренный к пластине или винтовой опоре, а также колпачок, который прикрепляет вал к раме.

Как правило, сваи для жилых помещений представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа).Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки, чтобы привязать опору к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку. Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции, гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, полагаются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности грунта.Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Если почва слабая, манометр покажет низкие числа, что означает, что сваю нужно вкручивать глубже в более прочную почву. Когда спираль находится ниже линии замерзания и манометр показывает достаточно высокое значение, соответствующее требованиям к нагрузке конструкции, установка завершается.Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь производством винтовых свай, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в несколько дюймов ниже того места, где я обычно установил бы бетонный фундамент.

А как насчет камней?

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ: это зависит от обстоятельств. Обычно мы просто проходим через рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается большой камень, сваю ставят поверх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не сдвинется с места.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие из них заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубину сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может получить печать отчета инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11)

В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может достигать 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. В сваях почти нет и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в обычном грунте занимает всего около 10 минут — и она на 100 процентов готова к установке с большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, в то время как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения той же способности. Еще одним преимуществом большей вместимости является то, что вы обычно можете использовать меньше опор, хотя вам, возможно, придется использовать балки большего размера для достижения больших пролетов.

Для винтовых свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы будете абсолютно уверены в несущей способности каждой сваи (рис. 13).

И, наконец, ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как это сделал я. Возможно, у вас нет в наличии одежды со спиральным ворсом, но вы можете позвонить по этому поводу. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вам нужно быть осторожным с тем, кого вы нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить техническую поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым погрузчиком или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают, что винтовые сваи слишком дороги.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, инжиниринг и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с печатью полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно небольшого оборудования для установки в жилых помещениях, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения питания их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже въехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание спиральной сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверит инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочные испытания, в отличие от снятия показаний крутящего момента, проводятся в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

Производство винтовых свай | Более 30 лет качества продукции

Производство спиральных свай

Helical Anchors Inc. — ведущая компания по производству спиральных свай, расположенная в Миннеаполисе, Миннесота.У нас есть технология, которая позволяет нам производить самые прочные винтовые сваи в отрасли. Мы запатентовали технологию инерционной сварки, которая обеспечивает самые прочные соединения. По любым вопросам вы можете напрямую связаться с нашей командой.

Винтовые сваи, также называемые винтовой сваей, состоят из стальных оснований вместе со спиральными лопастями разных размеров, чтобы соответствовать требованиям к полу. Винтовая свая может быть хорошей квадратной стальной балкой вокруг вращающейся открытой кучи стальных труб или смесью круглой и квадратной формы с парой спиральных пластин.Словесная спиральная куча также может использоваться в качестве винтовых опор.

Часто винтового свайного фундамента Mn бывает достаточно для выполнения требований к нагрузке предприятия.

Часто задаваемые вопросы о винтовых сваях

Что такое винтовые сваи?

Где взять винтовые сваи?

Как я могу приобрести спиральную сваю?

Каковы преимущества винтовой сваи?

Легко устанавливается и снимается
Легко устанавливается в любых почвенных условиях
Это снижает затраты на ремонт фундамента
Не требует лишнего грунта
Процесс установки очень простой
Это легко модифицируется в полевых условиях

Сколько будет стоить спиральная свая?

Расположение площадки
Тип конструкции
Тип работ (ремонт или новая конструкция)
Состояние фундамента
Глубина установки свай

Для получения более подробной информации свяжитесь с Helical Anchors Inc. для получения наиболее доступных ставок на винтовые сваи.

Как установить спиральную сваю?

Для чего нужна спиральная свая?

Как использовать спиральную свая?

Сколько требуется винтовых свай?

Где взять винтовые сваи?

Насколько хороши винтовые сваи? Винтовые сваи

1. Если вы собираетесь поднять конструкцию в исходное положение
2. Если вы хотите стабилизировать легкие конструкции, такие как настилы и ступени, которые осели
3.Если вы хотите возродить ценность своей собственности

Какой вес может выдержать спиральная свая?

Как далеко должны быть спиральные сваи?

Каков срок службы винтовой сваи?

Насколько глубоко заходят винтовые сваи?

Винтовые сваи дороги?

Как работают шпильки?

Стальная свая лучше бетона?

Как выглядит спиральная свая?

На плите или свае дешевле?

Как долго прослужат бетонные опоры?

Сколько бетонных опор мне нужно?

Как долго прослужат опоры для толкания?

При принятии решения о стоимости винтовых свай учитываются различные факторы.Вот эти факторы:
Расположение участка
Тип сооружения
Тип работ (ремонт или новое сооружение)
Состояние фундамента
Глубина установки свай

Стоит ли покупать дом с ремонтом фундамента?

Можно ли забивать винтовые сваи вручную?

Винтовая свая хороша? Винтовая свая

Что такое бетонная свая?

Ржавчина ли винтовой сваи?

Действительно ли сваи работают?

Какова глубина опорно-балочного фундамента?

Что такое винты заземления?

Можно ли построить дом на бетонной опоре?

Что такое толкающий пирс?

Какой фундамент под дом самый дешевый?

В порядке ли фундамент для опор и балок?

Какой метод ремонта фундамента лучше?

Влияет ли ремонт фундамента на перепродажу?

Считается ли блок и пирс постоянным фундаментом?

Сколько длится ремонт фундамента?

Что вызывает проседание фундамента?

Может ли дом упасть с фундамента?

Что такое фрикционная свая?

Что такое винтовой анкер?

Какой ремонт фундамента под глиняный грунт?

Как правильно выбрать фундамент?

Окружающая территория
Состояние почвы
Качество

В чем разница между фундаментом и фундаментом?

Фундамент — это мелкий фундамент. Фундамент может быть как неглубоким, так и глубоким по требованию. Фундамент включает плиты, арматуру, которые изготавливаются из кирпичной, кирпичной кладки или бетона. Типы фундаментов включают сваи, кессоны, опоры, опоры, боковые опоры и анкеры.

Дома на свайном фундаменте — The House Designers

Качество вашего дома начинается с его фундамента. Крайне важно выбрать правильную стартовую базу для вашего дома, но некоторые люди находят варианты сложными и трудными для понимания. Мы здесь для того, чтобы немного упростить процесс, продемонстрировав вам множество замечательных преимуществ фундамента на винтовых сваях. Это может быть именно то, что вам нужно!

Фундамент на винтовой свае универсален

Дома на основе свайного фундамента гибки и зачастую очень удобны в строительстве.Имея так много преимуществ, которые трудно найти в других фондах, подумайте о том, чтобы поговорить со своим дизайнером или консультантом по планированию дома о том, что может предложить фундамент с винтовой сваей.

Большинство планов дома включают плиту, подвал или фундамент подвала, но варианты выходят за рамки этого. Фундамент на основе винтовых свай, который обычно называют «спиральным», состоит из нескольких больших металлических опор, надежно вбитых в землю. Эти столбы служат опорой и основанием для дома.

Как правило, фундаменты на винтовых сваях не вредят окружающей среде и позволяют экономить деньги. Вы можете получить дом своей мечты, не разбивая банк! Проведите небольшое исследование на ранней стадии, чтобы увидеть, сработает ли это для вашей строительной площадки, потому что выбор правильного фундамента также помогает обеспечить своевременную и эффективную сборку. Вы можете обнаружить, что фундамент на винтовых сваях подходит для многих ваших любимых домов.

Винтовые сваи могут снизить воздействие на окружающую среду

Многие домовладельцы любят фундаменты из винтовых свай, потому что они уменьшают воздействие постройки на окружающую среду.Другие фундаменты требуют рытья, что приводит к разрушению почвы. В некоторых крайних случаях это может привести к усилению эрозии и стока почвы, что нанесет ущерб окружающей экосистеме.

Из-за своей простоты фундаменты на винтовых сваях минимально инвазивны для почвы и прилегающих территорий. Вам даже не нужно ввозить тяжелую технику. Для установки винтовой сваи требуется только небольшая машина, которая помещает опорные стержни в землю. И в качестве дополнительного преимущества этот тональный крем помогает сохранить естественную красоту вашего участка, поэтому вам может не понадобиться много ландшафтного дизайна позже.

Для многих домов вокруг пляжей и водно-болотных угодий требуется фундамент из винтовых свай. Идеально подходящий для мест, подверженных эрозии или паводку, такой фундамент позволяет вам построить дом своей мечты там, где другие фундаменты не выдержат. Итак, создавайте дизайн на пляже своей мечты! Знание основ винтовой сваи позволит вам опередить игру и приблизиться к идеальной конструкции.

Берега озера — еще одно обычное место, где можно найти дома с фундаментом на винтовых сваях из-за песчаной почвы и более высокого уровня грунтовых вод.THD-1429 (вверху) может стать прекрасным домом на озере или пляже благодаря спиральному фундаменту. Здесь достаточно места для семьи и гостей, так что это отличный выбор как для круглогодичного проживания, так и для отдыха.

• Второй уровень
• Третий уровень
• Первый уровень

Для того, чтобы залить бетонный фундамент и дать ему застыть, требуется несколько дней или даже недель. Этот процесс может казаться вечным при лучших обстоятельствах; плохая погода может вызвать дальнейшие задержки.Если вы хотите избежать этой головной боли, фундамент на винтовых сваях можно установить и построить за считанные дни.

Как только стержни находятся в земле, они сразу же могут выдерживать весовые нагрузки. Так что вместо того, чтобы ждать, ваш строитель может сразу приступить к работе! Вы можете сэкономить время и деньги и быстрее заселиться.

Фундаменты на винтовых сваях обычно небольшие и компактные. Каждый «винт» имеет установленную производителем нагрузку, которую он может выдержать.Обязательно поговорите со своим строителем о выборе правильной конфигурации для винтового фундамента. Модульная конструкция многих домов с этим типом фундамента позволяет очень легко добавлять и расширять дома как сейчас, так и в будущем.

Фундамент на винтовых сваях — надежный метод жилищного строительства, выдержавший испытание временем. На самом деле они являются основным выбором для многих строителей и разработчиков. При всех этих преимуществах нетрудно понять, почему!

Пока вы будете искать свой идеальный дом, подумайте о выборе типа фундамента, которому доверяют дизайнеры и строители в вашем районе, но не забудьте спросить о фундаменте на винтовых сваях! Если у вас есть какие-либо вопросы или вы хотите узнать больше о процессе поиска и строительства дома, дайте нам знать.Нам не терпится помочь осуществить вашу мечту.

Следите за нами и ставьте лайки:

Джордан Кунц

Имея опыт работы в области маркетинга и коммуникаций наряду со страстью к творческому дизайну дома, Джордан любит держать читателей в курсе последних тенденций и событий в мире жилья. Джордану особенно нравится находить лучшие в отрасли планы и дизайнеров, чтобы поделиться ими с вами. Будь то простое дополнение для увеличения стоимости вашего дома или новый план дома с нуля, цель Jordan — помочь ответить на наиболее часто задаваемые вопросы для всех домовладельцев.

Винтовые сваи и винты для пристроек или соляриев

Думаете установить солярий? С наступлением осени наступает подходящий момент для строительства уютного солярия на 3 или 4 сезона. С системой фундамента Techno Metal Post вы можете легко перенести наружу внутрь. Благодаря простой установке наших винтовых опор вы можете продержаться летом немного дольше, а затем наслаждаться сменой времен года в течение всего года.

Создаете дополнение к вашему дому или офису? Фундамент винтовой опоры, установленный Techno Metal Post, обеспечит вам непревзойденную стабильность и душевное спокойствие. Идите вперед и расширьте свое рабочее место за счет большего входа, большего вестибюля или большего рабочего места. Создайте прихожую, зимний сад или домашний офис. Увеличьте существующее жилое пространство, уверенно расширив столовую, семейную комнату, кухню, спальню или рабочую зону.

Techno Metal Post протестированы в соответствии с высочайшими стандартами, сертифицированы и гарантируют долговечность даже в самых сложных почвенных условиях.Наши винтовые опоры устанавливаются быстро и без усилий, поэтому вы можете сразу приступить к строительству. Их просто ввинчивают в землю, пока они не достигнут плотной почвы, что позволяет им надежно поддерживать вашу конструкцию. Вы можете без проблем построить свою пристройку или солярий в тот же день.

Процесс установки Techno Metal Post не только быстр, но и экологичен. Со спиральными опорами нет необходимости в земляных работах или беспорядке и хлопотах с бетонными сонотрубками. Благодаря нашему специализированному, компактному монтажному оборудованию мы можем легко установить опоры рядом с садами, террасами, патио и другими сооружениями без какого-либо ущерба для вашей собственности или ландшафта.

Если вы инвестируете в высококачественные материалы для пристройки или солярия, убедитесь, что вы вкладываете средства в высококачественный фундамент с Techno Metal Post. Если вы вкладываете средства в окна с тройным остеклением для наших экстремальных климатических условий, то будьте уверены, что ваш фундамент будет защищен от морозного пучка с помощью винтовых опор Techno Metal Post. Наша эксклюзивная зеленая втулка предотвращает любое движение опоры, поэтому ваш фундамент гарантированно не смещается во время циклов замерзания / оттаивания.
